Как пробурить скважину вручную: последовательность действий

В дачном доме водой пользуются постоянно, потому без нее не получится обойтись. Бывает так, что организовывать общий водопровод достаточно сложно. Централизованный водопровод может быть дорогим удовольствием из-за отдаленности дачных участков друг от друга.

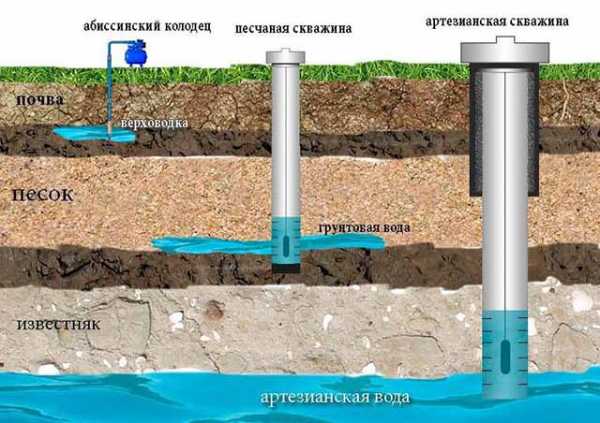

Варианты исполнения скважины.

Проще всего пользоваться собственным источником воды. Однако первым делом надо его изготовить. Собственная скважина может помочь владельцу участка удовлетворить хозяйственные нужды. В таком случае хозяину не нужно будет оплачивать снабжение воды, считая, какое количество кубометров воды было потрачено. Колодцы копать затратно по деньгам и времени, потому многим хозяевам дачных участков интересно знать, как пробурить скважину вручную. Сделать данную конструкцию самостоятельно достаточно просто, если знать технологию изготовления и принцип устройства скважины.

Инструменты для бурения скважины.

Перед изготовлением понадобится исследовать участок, чтобы определить уровень залегания подземных вод. От данного параметра будет зависеть объем работ, который нужно выполнить, чтобы в скважине была вода. Тип скважины выбирается исходя из глубины залегания грунта, который содержит воду.

Если вода находится на глубине 4-10 м, то можно изготовить «абиссинский колодец». Если вода имеется на глубине до 50 м, следует использовать скважину из песка. Если вода будет находиться в грунте на глубине до 200 м, то понадобится изготовить артезианскую скважину. Первые два типа самостоятельно может сделать практически каждый владелец дачного участка, но для изготовления артезианской скважины будут нужны буровое устройство и бурильщики с опытом работы.

Особенности работ

Вернуться к оглавлению

Устройство

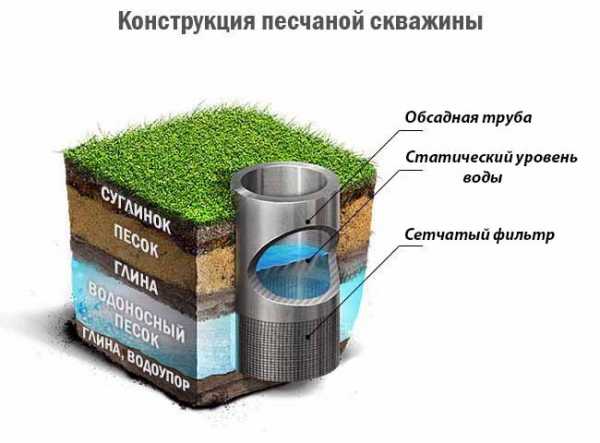

Конструкция песчаной скважины.

Данный тип источника подразумевает выкачивание воды из глубины 50 м. Песчаная скважина имеет такое название, потому что вода из нее будет поступать из слоя песка, который залегает на глубине 50 м.

Данная не сможет предоставить чистую воду, потому через некоторое время понадобится производить проверку содержимого скважины в санстанции.

Чтобы организовать песчаную скважину, следует использовать схему с насосом. Вода будет очищаться от взвесей и мусора благодаря фильтру, который монтируется на соответствующей глубине. Фильтр надо постоянно чистить. Период службы скважины из песка составляет ориентировочно 15 лет.

Вернуться к оглавлению

«Абиссинский колодец»

Конструкция абиссинского колодца.

Данную скважину изготавливать достаточно просто. Она имеет небольшую глубину, потому понадобится позаботиться о выборе подходящего места для нее. Рядом со скважиной не должно быть септиков, различного мусора и ям.

Скважина будет небольшой глубины, в связи с чем вредные вещества могут попадать в нее, в результате чего произойдет загрязнение воды.

Если в грунте нет галечника или каких-либо твердых пород, скважину можно бурить в подвальном помещении дома или рядом с ним. Подобным источником воды в подвальном помещении можно использовать даже в морозы. Колодец подобного типа в частном доме можно оборудовать ручной колонкой и насосом, чтобы была возможность использовать воду даже без электричества.

Вернуться к оглавлению

Артезианская скважина

Конструкция артезианской скважины.

Если на участках, которые располагаются по соседству, уже имеются подобные скважины, то есть большая вероятность в том, что на данной территории залегает вода в пласте известняка. Если поблизости подобных участков нет, то бурильщикам нужно заказать экспериментальный источник воды, чтобы была возможность определить глубину залегания подземных вод. Артезианские скважины способны обеспечить водой одновременно несколько дачных участков. В некоторых случаях несколько хозяев участков бурят одну скважину, чтобы сэкономить некоторое количество денежных средств.

Выбор вида скважины будет зависеть не только от типа грунта, но и от того, какое количество воды планируется использовать. Скважина из песка и абиссинский колодец могут с легкостью обеспечить небольшой расход. Если нужно воды более 10 м³/час, то придется сделать артезианскую скважину. Любую конструкцию рекомендуется бурить подальше от различных загрязнителей и поближе к частному или дачному дому, чтобы была возможность без проблем проложить водопровод.

Вернуться к оглавлению

Оборудование

Схема типового обустройства и конструкции скважины.

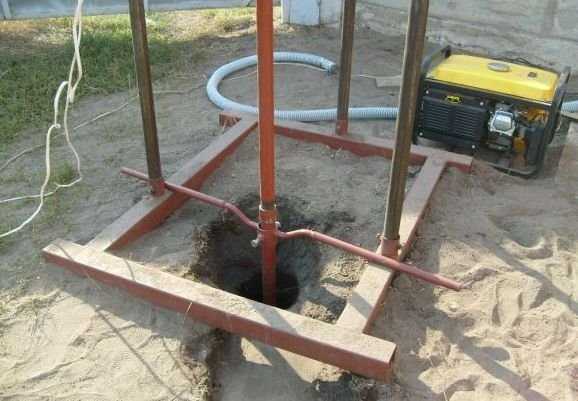

Специалисты для изготовления артезианских скважин используют буровые установки. Чтобы сделать мелкие скважины, можно использовать обыкновенную треногу с лебедкой. Она сможет опускать и поднимать инструменты для изготовления скважины, которые состоят из специальных труб, штанг, колонок и бура.

Из специального оборудования будет нужен буровой инструмент, с помощью которого есть возможность углубиться в грунт, а также тренога и лебедка. Для того чтобы самостоятельно пробурить скважину, нужно использовать шнек из металла. В данном случае может подойти ледобур, который используется при зимней рыбалке. Бур должен изготавливаться исключительно из стали высокой прочности. С помощью данных инструментов можно изготовить скважину с минимальными затратами денежных средств. Кроме треноги, будут нужны:

  1. Трубы различного диаметра.
  2. Вентили.
  3. Фильтрующие элементы.
  4. Кессон.
  5. Специальный насос.

Вернуться к оглавлению

Последовательность действий

Схема слоев грунта.

Первым делом понадобится выкопать яму размерами 150х150 см. Чтобы углубление не начало осыпаться, его стенки надо будет облицевать фанерными листами, досками или кусочками ДСП. Для закрепления конструкции можно также прорыть обыкновенным буром яму диаметром 20 см и глубиной 1 м. Это нужно сделать для того, чтобы труба надежно закрепилась в положении по вертикали.

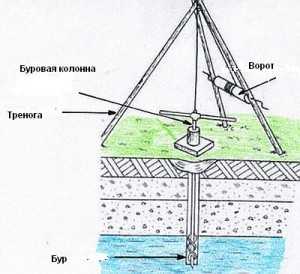

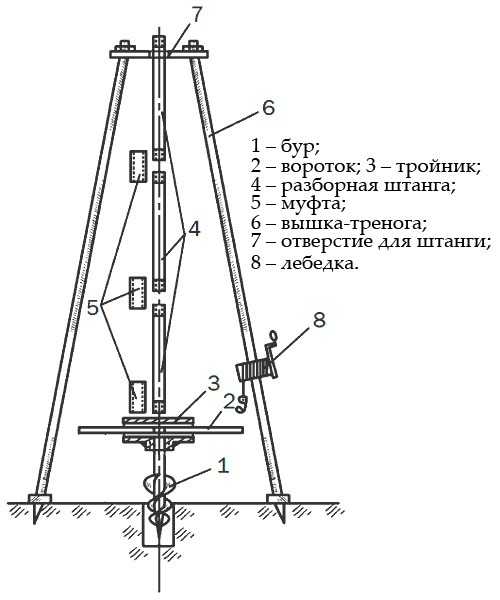

Над углублением нужно установить прочную треногу из металла или дерева, закрепив в месте нахождения ее опор лебедку. В большинстве случаев устанавливаются треноги из дерева. На вышку нужно повесить колонку бурения с 1,5 м штангами. Штанги соединяются резьбой в трубу, после чего фиксируются хомутом. Данное приспособление можно будет использовать для спуска и подъема инструментов.

Насос следует выбрать заранее, чтобы была возможность определить диаметр изготавливаемой скважины и трубы колонки. Насос должен легко входить в трубу.

Бурение подобного источника воды и заключается в спуске и подъеме оборудования.

Штанга проворачивается и сразу же ударяется сверху долотом. Данную работу удобнее всего выполнять двум людям: один человек будет крутить газовым ключом, а второй будет бить по штанге сверху, чтобы пробить породу. Использование лебедки может упростить процесс, потому что с ее помощью поднимать и спускать оборудование в скважину гораздо легче. Штангу при бурении надо маркировать. Отметки будут нужны для того, чтобы была возможность свободно ориентироваться. С помощью маркировки можно определить, когда нужно будет вытянуть штангу и почистить бур. Чаще всего это нужно делать каждые 0,5 м.

При помощи долото необходимо разрыхлять твердые слои почвы.

Чтобы была возможность легко преодолевать имеющиеся пласты грунта, нужно использовать следующие буры:

  1. Змеевик. Рекомендуется использовать для пласта глины.
  2. Долото. Применяется для того, чтобы разрыхлять твердые почвы.
  3. Ложки для песка.
  4. Желонка. Данное приспособление поможет поднять грунт на поверхность.

Слой песка лучше всего проходить ложкой, добавляя нужное количество воды. Если грунт твердый, следует использовать долото. Данный инструмент может быть крестовым или плоским. Пески-плывуны можно преодолеть ударным методом.

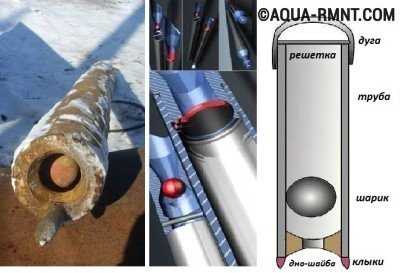

Устройство желонки с шариковым клапаном.

В случае с глинистой почвой понадобится использовать змеевик и желонку. Змеевик способен легко пройти через почвы с глиной, потому что его конструкция схожа со спиралью. Галечные пласты, в которых содержится гравий, могут пробиваться желонкой и долотом. В некоторых случаях понадобится залить в отверстие воду. Таким образом можно будет упростить процесс бурения скважины.

Если порода, которая доставляется на поверхность, будет влажной, то это значит, что водоносный пласт находится рядом. В таком случае надо будет немного углубиться, чтобы преодолеть водоносный горизонт. Бурить будет гораздо легче, но нельзя останавливаться. С помощью бура надо будет найти водоупорный слой.

Вернуться к оглавлению

Раскачка

После достижения нужной глубины скважину надо будет обустроить. Для этого в нее понадобится спустить фильтровую колонку, которая состоит из трубы и фильтра. Фильтр можно изготовить самостоятельно из сетки, перфорации и специальной трубки.

План автономного водоснабжения дома.

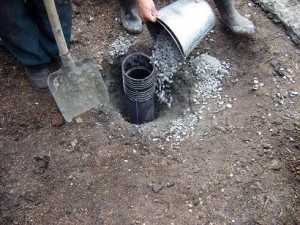

Для того чтобы укрепить трубу, нужно насыпать сзади нее слой щебня и песка с большими зернами. Засыпку следует делать выше расположения фильтра. Одновременно с засыпкой надо будет закачать воду в трубу. Таким образом можно будет промыть имеющиеся трубы и фильтр. После выполнения данных действий появится ограждение от больших примесей.

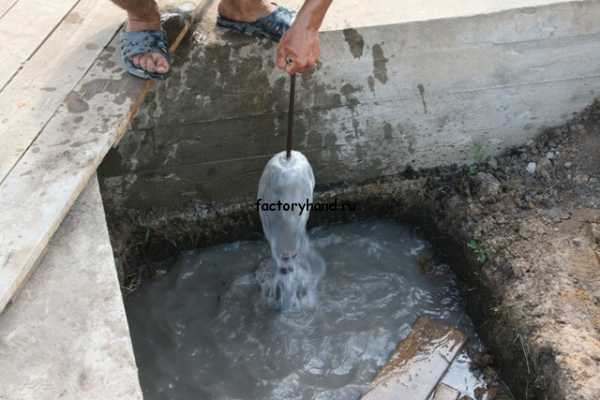

Далее производится желонирование. Для этого нужно откачивать воду до того момента, пока она не станет чистой. Проще всего это сделать с помощью использования центробежного насоса, который работает от электричества. Такой механизм может перекачать жидкость высокой плотности. Если есть проблемы с подачей электрической энергии, то можно использовать механический насос.

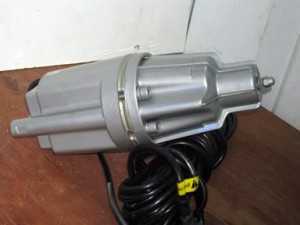

После желонирования нужно глубоко опустить насос, после чего подключить к нему шланг диаметром 2,5 или 5 см. Выбирать диаметр нужно исходя из количества воды в скважине, которую можно получить за определенный период времени.

Если используется труба из металла, то насос фиксировать не понадобится. В данном случае нужно к трубе прикрепить специальный кабель, который будет идти от насоса.

Вернуться к оглавлению

Рекомендации

  1. Перед обустройством скважины рекомендуется узнать у соседей, какой уровень залегания воды на территории. Если рядом есть колодцы, следует заглянуть в них.
  2. Если уровень воды превышает 5 м, то из инструментов будет нужен только садовый бур.
  3. Не допускается опускать трубу в скважину до дна. Она должна не доходить до самой глубокой точки приблизительно на 0,5 м. Таким образом вода будет быстрее подниматься на поверхность.
  4. В трубе нужно сделать отверстия для вентиляции, иначе вода через некоторое время может стать затхлой. Лучше всего на трубе изготовить откидную крышку, чтобы был доступ к скважине.
  5. Для устройства скважины чаще всего используется цельная труба из пластика.
  6. После запуска скважины следует передать воду из нее на экспертизу. Воду можно пить, если ее прозрачность не меньше 30 см, нитратов в ней содержится не более 12 мг/л, в 1 л воды максимум 8 кишечных палочек, а вкус и запах оцениваются в 1-3 балла.

Пробурить скважину вручную довольно просто, если иметь все необходимые элементы, а также соблюдать правильную последовательность действий. Таким образом можно будет сэкономить достаточно большое количество денежных средств.


www.vseoburenii.ru

Бурение скважин вручную: советы и рекомендации

Бурение скважин вручную: советы и рекомендации
Благодаря скважине можно получить доступ к воде в тех местах, где доступ к магистралям коммуникаций очень ограничен. При этом процесс изготовления такой конструкции является довольно утомительным и требует наличия определенного оборудования.
Однако существует и ручное бурение скважин, позволяющее достигнуть необходимого результата не прибегая к помощи специальной техники.

 Поэтапный процесс
Для начала необходимо сказать о том, что данный вид работ рассчитан на то, что уровень залегания водоносного слоя располагается не глубже 15 метров. При этом бурение скважины вручную лучше всего сочетать с абиссинским колодцем или как его еще называют «игла». Дело в том, что это самая оптимальная конструкция для данного процесса, и она не требует особых усилий или специальной техники.
 Подготовительные работы
*Для начала необходимо приобрести или взять в аренду ручные буровые установки для бурения скважин. Они имеют разный тип и способ применения, но главная задача подобных устройств заключается в проделывании в земле отверстий определенной глубины.
*Необходимо сказать о том, что выбранный тип конструкции вполне устраивает первоначальная трехметровая скважина. Однако, для облегчения работы мастера стараются увеличить это расстояние до максимально возможного. А именно до той глубины, что позволяет сделать оборудование.
*Далее инструкция по монтажу рекомендует подготовить специальные иглы. Их делают из трубы, на конце которой фиксируют своеобразный штырь, чтобы конструкция легко входила в землю.
*Немного выше иглы в трубе проделывают несколько отверстий, через которые и будет поступать вода. Некоторые мастера в данной области советуют располагать проволочный фильтр для скважины, хотя довольно часто его просто не устанавливают.
Совет!
Профессиональные мастера не рекомендуют использовать тонкостенные трубы, поскольку они будут не только выполнять функции водопровода, но и обсадной колоны.
 Монтаж

*Прежде всего, необходимо сказать о том, что вода из скважины является собственностью государства, поскольку относится к разряду полезных ископаемых. Именно поэтому сначала необходимо оформить все соответствующие документы и получить лицензию.

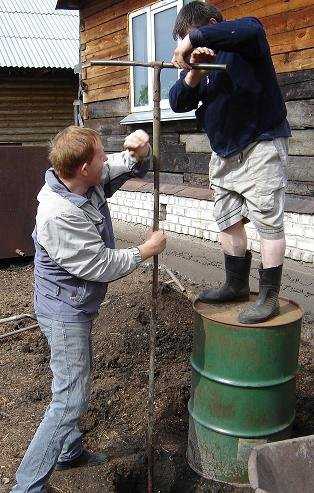

*После того, как все формальности улажены, можно брать ручной бур для бурения скважин и приступать к работе.
*Профессиональные мастера советуют выбирать такое сверло, чтобы его диаметр был немного меньше, чем у трубы. Так конструкция будет плотно входить в почву и надежно зафиксируется в ней.
*Считается что для произведения такой скважины достаточно глубины в 3 метра. Однако если работы выполняются своими руками, то стоит использовать бур максимально. Именно поэтому профессионалы проделывают отверстие на глубину, которую позволяет их оборудование.
*На следующем этапе в скважину вставляют трубу острым концом вниз. После этого ее забивают.
*Если длина иглы не позволила достичь водоносного слоя, то ее наращивают и также максимально заглубляют в почву.
*Для данной работы используют специальный ударный инструмент, который не повредит резьбу на конце трубы. Однако стоит сказать и о том, что существует бур для бурения скважины вручную, уже оснащенный необходимым механизмом для забивания.
*Погружают иглу в грунт до тех пор, пока она не войдет в водоносный слой. После этого сверху устанавливают водяной насос. Необходимо упомянуть, что такая система может отлично работать с ручной помпой.
*Дело в том, что цена подобного устройства может быть немного выше стоимости насоса, но зато оно не нуждается в электрической энергии и обладает высокой надежностью.
*Отдельного внимания заслуживает и тот факт, что для ручного изготовления скважин было придумано огромное количество всевозможных устройств и приспособлений. Все они отличаются по своей конструкции и требуют определенного применения сил. Именно поэтому к выбору соответствующей системы стоит подходить из расчетов технических условий конкретного участка и предполагаемой длины скважины.
Совет!
Если есть возможность использовать технику, то стоит воспользоваться.
Вручную вполне можно создать скважину, которая будет иметь заглубление не более 15 метров. Для других систем подачи воды рекомендуется применение специализированной техники.

myremdom.ru

Бурение скважины своими руками на даче: способы, технология, видео

Профессиональное бурение скважин – удовольствие очень недешевое. В зависимости от способа проходки стоимость услуг специализированных компаний колеблется в пределах 15—50 у. е. за каждый метр глубины. Заметим, что задача действительно непростая, а потому большинство хозяев дач и усадеб обращаются за ее решением к специалистам. Отсюда и цель данного материала – рассмотреть варианты, как можно пробурить скважину на участке своими руками без применения дорогостоящего оборудования. Мы опишем доступные способы, чтобы вы могли оценить сложность и объем работ, а затем начать движение по выбранному пути.

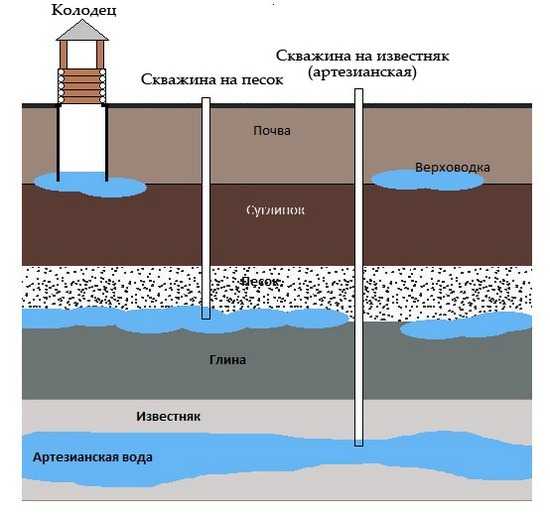

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

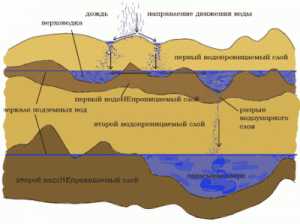

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

  1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
  2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
  3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
  4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Примечание. Границы залегания верховодки и грунтовых вод указаны весьма условно, их глубина может меняться в зависимости от рельефа местности и других факторов.

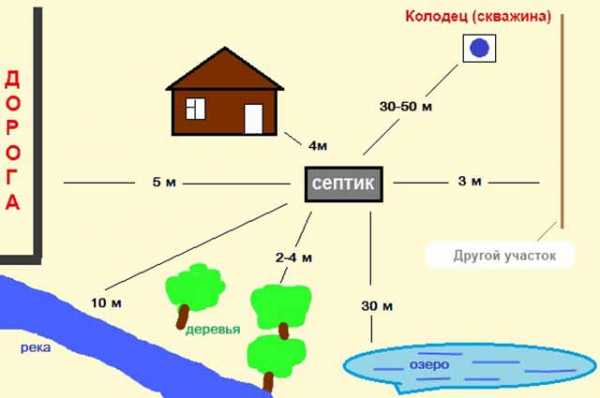

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

  • узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
  • максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
  • заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

  • на воду;
  • на песок;
  • на известняк (артезианская).

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

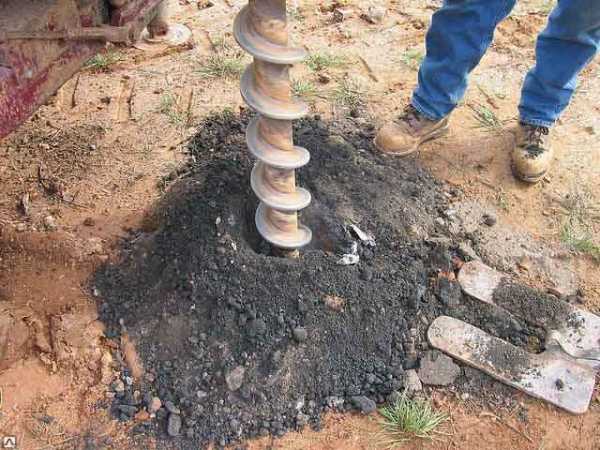

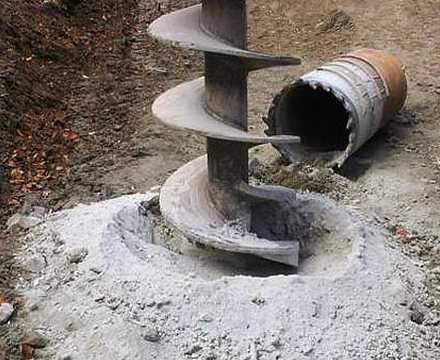

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

  1. С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
  2. Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
  3. Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
  4. Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Справка. Для прохождения сыпучих пластов либо промежуточных водоносов, когда шнек или стакан попадает в жижу, применяется специальное приспособление – желонка или бур-ложка. Это кусок трубы с обратным клапаном в виде лепестка или шара, наполняемый жидкой породой при каждом погружении. Потом желонка поднимается и вычищается.

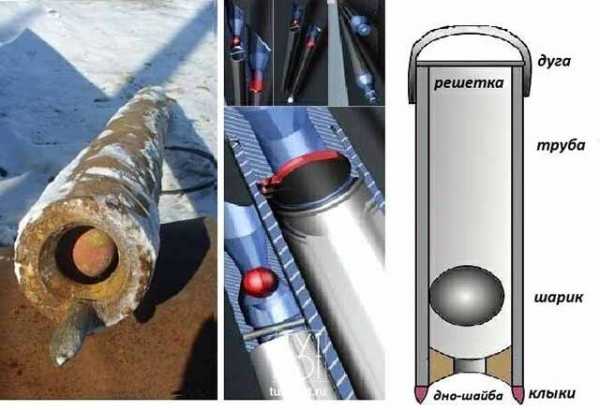

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

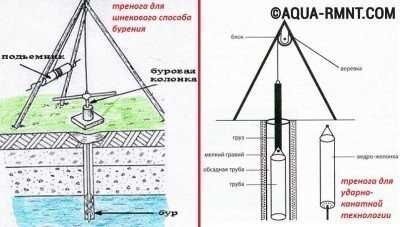

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

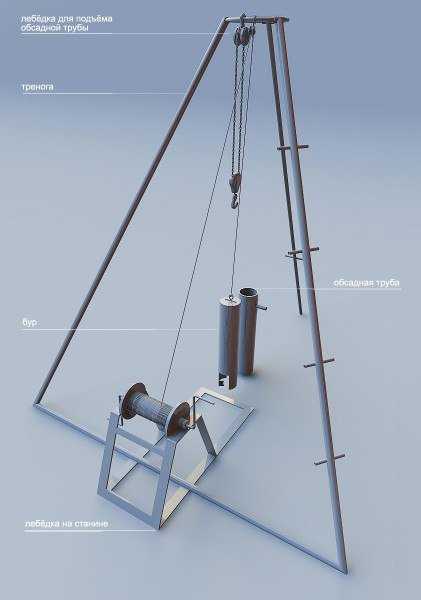

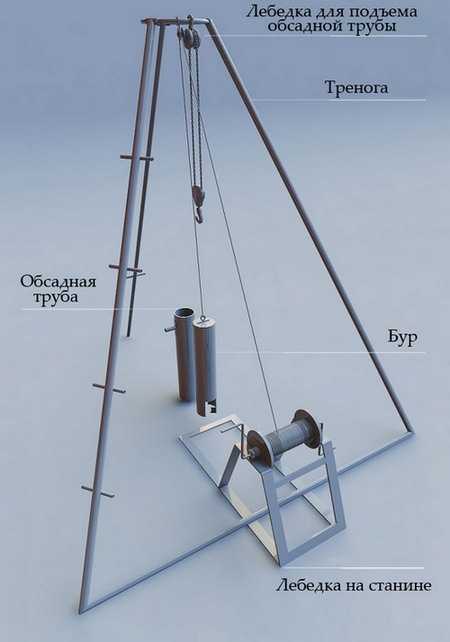

  • тренога из металлопроката с крюком и блоком на вершине;
  • лебедка с тросом, снабженная ручкой;
  • забивной инструмент – стакан и желонка;
  • сварочный аппарат;
  • ручной бур.

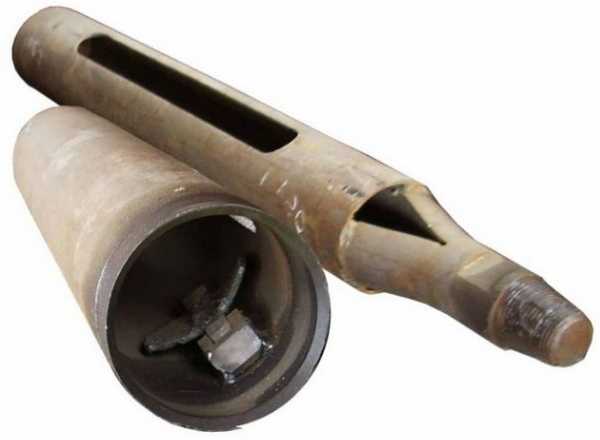

Стакан для пробивки грунта

Совет. При наличии сварочного инвертора и навыков работы с ним эти нехитрые устройства вы можете сварить у себя в гараже. Но изготовление самодельных приспособлений оправдано, когда нужно пробить не одну скважину, а 10 или 20. Проще взять треногу с катушкой в аренду.

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

  1. Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
  2. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
  3. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
  4. Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
  5. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

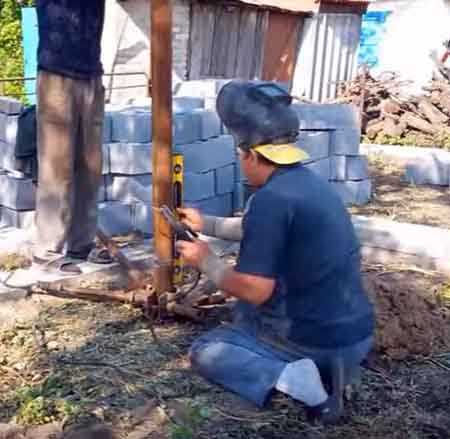

Приварка следующей секции по уровню

Важный момент. Проходя верховодку, вы наверняка столкнетесь с жижей, которая выпадает из железного стакана. Смесь глины с водой надо выбрать из скважины методом желонки, установив ее вместо обычного инструмента.

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Абиссинский скважинный колодец

В отличие от традиционных подземных каналов абиссинская скважина имеет малый диаметр (не более 50 мм) и вода из нее откачивается поверхностным насосом, а не погружным. Есть мнение, что из-за создаваемого разрежения такая скважина не заиливается, а со временем ее дебет только растет благодаря принудительной размывке грунтовых капилляров. В действительности подобные утверждения не имеют под собой серьезных оснований.

Прежде чем сделать абиссинскую скважину, заготовьте нужное количество обсадных труб длиной по 2—2,5 м. Поскольку заглубления ниже 15 м не предвидится, достаточно иметь под рукой 6—7 готовых отрезков Ø50 мм плюс первая секция со стальным конусом на конце – игла. Она и будет играть роль бурового инструмента.

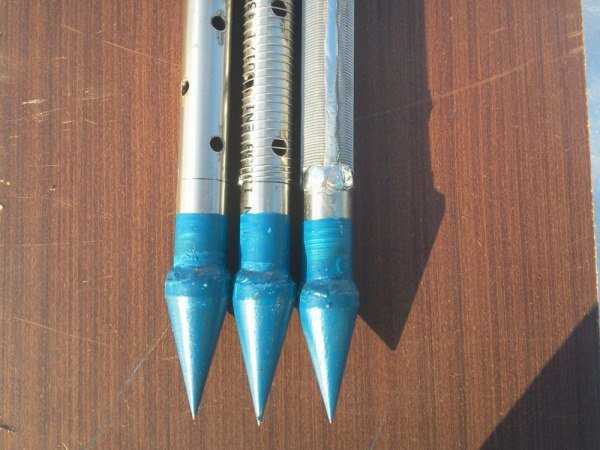

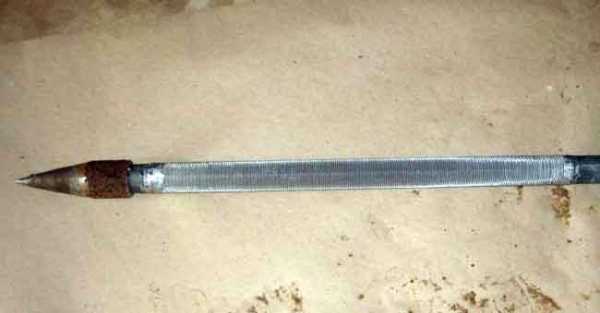

Готовая игла с сеткой

Технология выглядит так:

  1. Изготовьте первую секцию обсадной трубы – так называемую иглу. К ее торцу приварите металлический конус, а по бокам сделайте отверстия и поставьте сетку, как описывалось в предыдущем разделе.
  2. Выройте небольшую лидерную лунку, вставьте в нее иглу и приступайте к забивке, придерживаясь вертикали. Для этого можно использовать ту же треногу с подвешенной гирей либо другое приспособление.
  3. По мере погружения приваривайте новые секции и продолжайте забивать обсаду. Приблизившись к расчетной глубине, проверяйте появление воды с помощью грузика на нитке.
  4. Пройдя водоносный горизонт, опустите в скважину полимерный трубопровод, подключенный к ручной колонке. Залейте ее водой и прокачайте источник в течение 30—60 минут, пока не пойдет чистая вода. После чего приступайте к монтажу автономного водопровода.

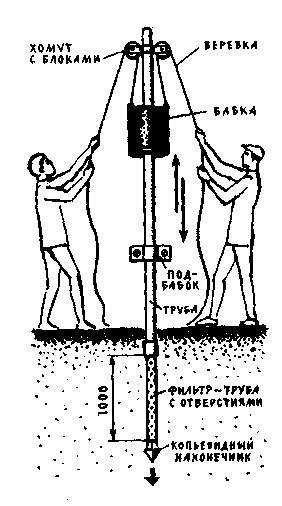

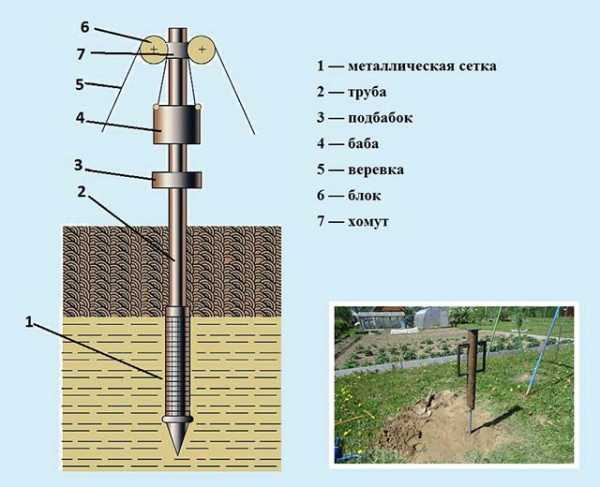

Устройство абиссинского колодца

Совет. Когда станете заказывать изготовление стального конуса, учитывайте, что его «юбка» должна быть шире обсадной трубы на 3—5 мм, чтобы при забивке не ободрать сетку о стенки шахты. Для облегчения труда конец иглы сделайте как можно острее.

У абиссинской скважины есть один существенный недостаток: перед ее бурением надо точно знать, что в данном месте есть грунтовые воды. Иначе вы рискуете похоронить в земле все трубы, поскольку извлечь их обратно не всегда возможно. Плюсы источника – простота в исполнении и минимальный расход материалов. При желании подобную скважину вы можете пробить прямо в доме, как это демонстрирует бригада рабочих на видео:

Заключение

Метод ударного бурения действительно подойдет в ситуации, когда нужно сделать скважину на даче своими силами. Да и абиссинский колодец устраивается по той же технологии. Для применения других способов – шнекового, колонкового и гидравлического – необходимо специальное оборудование – буровой станок, дренажный насос и так далее. Но полностью отказаться от этих вариантов нельзя, невзирая на высокие расценки, ведь состав грунтов и глубина залегания водоносов бывает разной. Вручную не пробьешь скальную породу и не пройдешь до горизонта свыше 50 м.

qustu.com

как пробурить своими руками на дачном участке, видео

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

Гидрогеологи выделяют три диапазона:

  • до 12 м;
  • от 12 до 50 м;
  • от 50 до 200м.
До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла). Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя.

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

  1. Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
  2. Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.

    На фото схема устройства абиссинского колодца (скважины-иглы)

  3. Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
  4. Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.

На заметку: Если для абиссинского колодца используется стальная труба, ее конец можно «заострить», сплющив его несколькими ударами кувалды.

Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

  • вырыть обычный колодец и добывать воду с помощью ведра и ворота;
  • построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

От 50 до 200 м

Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

  • содержит кристально чистую воду;
  • имеет высокую производительность на уровне 10 куб.м/ч;
  • может эксплуатироваться более 50 лет.

Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

  • артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
  • сооружение такого объекта обходится довольно дорого.

Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

В нашей отдельной статье вы найдете больше информации про артезианскую скважину на дачном участке. Разновидности конструкций, необходимые документы для оформления и примерная стоимость работ.

Про самостоятельное изготовление скважинных фильтров вы можете узнать, прочитав эту статью.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

Каждый из источников водозабора располагается на определенных водоносных слоях

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

С помощью такого нехитрого оборудования можно построить скважину самостоятельно

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

Бурение скважины шнековой установкой

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Далее мы будем говорить именно о роторном способе бурения.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение. Впрочем, до этого можно попробовать один из народных методов, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

  1. Тренога: собирается из трех стальных труб или бревен диаметром от 16 см. В верхней точке конструкция соединяется шкворнем.
  2. Буровая коронка следующих видов: бур-ложка (для песка и глины), долото (бывает прямым и крестообразным) для твердых пород, а также гравийных и галечных пластов и бур-змеевик — для глины. Плывуны проходят с помощью уже упомянутой желонки.

    Различные виды головок для бура

  3. Мотопомпа: используется для подачи промывочного раствора в зону разработки грунта.
  4. Буровая штанга: набирается из 3-метровых отрезков, соединяемых посредством муфты или резьбы. Специально изготовленную штангу можно заменить водо- или газопроводными трубами.
  5. Вертлюг.
  6. Лебедка.
  7. Мотор-редуктор.
  8. Насос.
  9. Стальная или полимерная труба для обсадки. Ее диаметр подбирается так, чтобы между стенками и установленным внутри насосом оставался зазор хотя бы в 5 мм (лучше – 10 мм).
  10. Фильтровальная колонка, которая представляет собой трубу с закрепленными на ней фильтром и отстойником. Фильтр можно сделать самостоятельно по той же схеме, что и для абиссинского колодца.
  11. Кессон.

Схема бытовой установки для бурения скважины

О том, какие характеристики и преимущества имеет обсадная труба ПНД с резьбой для скважин, читайте в нашей отдельной статье.

Сравнение колодцев и скважин есть на этой странице сайта. Все за и против данных источников водозабора.

Как подключить гидроаккумулятор, чтобы создать полноценную систему водоснабжения, описано здесь http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/shema-podklyucheniya-gidroakkumulyatora-dlya-sistem-vodosnabzheniya.html

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

  1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
  2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
  3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
  4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
  5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
  6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
  7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

  1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
  2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
  3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

okanalizacii.ru

Как пробурить скважину вручную. | Мастеровой

В этой статье я хочу Вам рассказать, как пробурить скважину вручную без  дорогостоящего, громоздкого оборудования, быстро,  в том месте, где вы хотите, даже в уже построенном доме. Если Вам необходимо устроить автономное водоснабжение загородного дома, то прочитав эту статью и посмотрев моё видео, вы будете знать, как пробурить скважину вручную самостоятельно не прибегая к услугам многочисленных дорогостоящих специалистов. А может быть, освоив этот оригинальный метод, вы сможете пробурить скважины своим знакомым, друзьям, родственникам и возможно в дальнейшем это станет для вас источником дополнительного дохода.

Этим методом было пробурено огромное количество скважин. Метод достаточно простой в реализации и нигде мною не встречался жизни. В интернете я также не встречал описание этого метода. Придумал бурить скважины на воду таким способом мой знакомый, по профессии он токарь.

Для комфортного проживания в любом доме необходимо наличие водопровода. Собственная скважина в доме, даже при наличии центрального водоснабжения, может быть очень полезной.Во первых вы не зависите от коммунальных служб и перебои в поставке воды вам не грозят.Во вторых вам не нужно платить за воду по счетчику, а при поливе огорода или мойке машины воды требуется много.В третьих часто вода из скважины бывает лучшего качества, чем та вода, что поставляется к нам в дома по водопроводу. Так же вода из скважины лучше, чем вода из колодца, так как она не контактирует с воздухом и в скважину не попадает различный мусор с поверхности земли как в колодец.  Скважину можно устроить в построенном доме, и тогда не будет опасности, что она замерзнет в зимнее время года, и вы останетесь без водоснабжения.

Далее смотрим видео и читаем ниже описание процесса:

Начинать бурение нужно простым буром, на максимально возможную глубину. После чего вставляем в пробуренное отверстие оцинкованную трубу, к которой  приварен наконечник конусообразной формы с отверстием по центру.

Наконечник трубы

Штанги с наконечником

Затем опускаем в трубу штангу,  у которой наконечник немного больше по диаметру, чем отверстие в наконечнике трубы. И начинаем штангой забивать трубу в землю. При этом удары наносятся не по трубе, а по наконечнику трубы (фото которого изображено выше), труба и резьбы при этом не повреждаются. По мере погружения трубы в землю мы удлиняем её и штангу, прикручивая дополнительные удлиняющие элементы. Как только мы доходим до известняка (это будет понятно потому, как штанга начнет отскакивать при ударах обратно вверх) вытаскиваем из трубы штангу и вставляем в неё сверло (сверло имеет размер меньше чем размер отверстия в наконечнике трубы). Теперь нужно просверлить в известняке отверстие, найти в нем водоносную жилу и забить в известняк трубу. Проверку наличия в скважине воды осуществляем, наливая в трубу воду из лейки. Если вода из трубы не уходит, это значит, вы не дошли до водоносного слоя. Как только вода  будет «весело» убегать в трубу это свидетельствует  что у вас в доме теперь заработает все сантехническое оборудование. Вот так процесс бурения происходит у нас. Труба, забитая в известняк, работает долгие годы и ей не страшен песок. После бурения скважины её необходимо хорошенько прокачать, чтобы удалить всю грязь, которая скопилась в ней при бурении. О том, как установить  станцию водоснабжения на пробуренную скважину читайте в следующей статье.

factoryhand.ru

Как пробурить скважину своими руками

Вода на дачном участке или в частном доме – необходимый ресурс, обойтись без которого невозможно. Однако организация общего водопровода часто нецелесообразна. Ввиду отдаленности землевладений друг от друга централизованный водопровод – дорогое удовольствие. Индивидуальный источник воды использовать проще и дешевле. Правда, сначала нужно его организовать. Собственная скважина обеспечит ее владельцу уверенность в том, что хозяйственные нужды участка и жилья будут удовлетворены. При этом хозяевам не придется оплачивать водоснабжение, считая каждый кубометр потраченной воды. Колодец копать сложно и дорого, а вот самостоятельно пробурить скважину — реально, если Вам знакома технология бурения и тип устройства скважины.

Различные типы скважин и их особенности

Виды скважин и их особенности

Перед бурением территорию участка нужно исследовать, определив уровень залегания грунтовых вод. От этого параметра будет зависеть объем работ, которые потребуется выполнить, чтобы скважина стала водоносной. Тип скважины выбирают, именно учитывая глубину залегания водосодержащего пласта.

Если вода встречается на глубине 3-12 м, выбирают тип «абиссинский колодец». При глубине до 50 м используется песчаная скважина, и артезианская, если вода залегает в грунте не ниже 200 м. Первые два типа исполнить вручную может почти каждый дачник, а вот артезианская скважина потребует буровой установки и профессиональных бурильщиков.

Внутреннее устройство скважины

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, — как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Схема бурения песочной скважины

Организация скважины «абиссинский колодец»

Это самая простая в исполнении скважина-игла. Она неглубокая, поэтому нужно позаботиться о тщательном выборе места для нее.

Поблизости не должно быть септиков, мусорных куч, выгребных и сточных ям. Из-за маленькой глубины вредные вещества могут просочиться в источник, загрязнив его.

В случае если в грунте нет галечника и прочих твердых пород, бурение скважины можно осуществить на околодомовой территории или прямо в подвале дома. Скважиной в подвале удобно пользоваться даже в морозы. Оборудуется домашний колодец ручной колонкой и насосом, чтобы можно было пользоваться водой, вне зависимости от наличия электричества.

Образец конструкции артезианской скважины

Бурение артезианской скважины

При условии, что на соседних участках уже есть скважины этого типа, велика вероятность залегания в данной местности воды в известняковом пласте. В остальных случаях, бурильщикам заказывают экспериментальную скважину, чтобы определить глубину залегания воды. Артезианская скважина может обеспечивать водой сразу несколько участков. Часто бурение заказывают в складчину, чтобы сэкономить и получить искомый результат.

Выбор вида скважины зависит от типа грунта и планируемого количества потребляемой воды. Абиссинский колодец и песчаная скважина хорошо обеспечат небольшой расход. А если расход будет от 10 кубометров в час, понадобится устроить артезианскую скважину. Любую скважину лучше бурить подальше от потенциальных загрязнителей и недалеко от дома, чтобы не возникло проблем с прокладкой водопровода.

инстрмент для бурения артезианской скважины

Бурильное оборудование и инструменты

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, — буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

Процесс бурения артезианской скважины

Бурильные работы: этапы

1. Сначала требуется вырыть яму или шурф, размеры которого 150 на 150 см. Для того, чтобы углубление не осыпалось, его стенки облицовывают фанерой, досками, кусками ДСП. Еще вариант – прорыть обычным буром ствол диаметром 15-20 см и глубиной глубиной 1 м. Это делается для того, чтобы труба устойчивее держалась в вертикальном положении.

2. Прямо над углублением ставят прочную металлическую или деревянную треногу (ее называют буровой вышкой), закрепляя в месте соединения ее опор лебедку. Чаще встречаются вышки из бревен. На треноге висит бурильная колонка с полутораметровыми (при самостоятельном бурении) штангами. Штанги скрепляют резьбой в одну трубу, фиксируют хомутом. Эта конструкция используется для подъема-спуска оборудования.

Насос выбирают заранее, для того, чтобы определить диаметром будущей скважины и колонковой трубы. Насос должен свободно проходить в трубу. Именно поэтому разница между диаметром насоса и внутренним диаметром трубы должна составлять хотя бы 5 мм.

Спуск-подъем бурильного оборудования — и есть бурение скважины. Штангу проворачивают, одновременно ударяя по ней сверху долотом. Вдвоем делать это гораздо удобнее: первый крутит газовым ключом, а второй ударяет по штанге сверху, пробивая породу. Пользование лебедкой упрощает процесс: с ней подъем и спуск оборудования в скважину осуществлять намного легче. Штанга при бурении маркируется. Отметки потребуются для ориентации. Маркировка помогает определить, когда пора вытягивать штангу и чистить бур. Обычно рекомендуют делать это примерно каждые полметра.

3. Чтобы проще преодолевать разные пласты грунта, применяются специальные буры.

  • спиральный бур (иначе, змеевик) – для глинистых почв;
  • бур-долото для разрыхрения твердых почв;
  • бур-ложки для песчаного грунта;
  • желонка помогает поднимать грунт на поверхность.

4. Песчаный слой легче пройти бур-ложкой, добавляя во время бурения воду. В случае если грунт твердый, пользуются долотом. Буры-долото бывают крестовыми и плоскими. В любом случае, их предназначение – помочь разрыхлить твердые породы. Ударным способом преодолевают пески-плывуны.

При глинистой почве потребуется змеевик, желонка и бур-ложка. Змеевики или спиральные буры, хорошо проходят глинистые почвы, поскольку имеют конструкцию, схожую со спиралью, причем шаг спирали равен диаметру бура. Размер нижнего основания бура от 45 до 85 мм, лезвие от 258-290 мм. Галечные пласты, содержащие гравий, пробивают, чередуя желонку и долото, с обсадными трубами. Иногда не обойтись без залива воды в отверстие. Это может существенно упростить задачу по бурению скважины. Заслуживает рассмотрения и вариант бурения скважины с помощью помпы.

Процесс бурения почвы

5. Если порода, доставляемая на поверхность стала важной, значит водоносный пласт уже близок. Требуется еще немного углубиться, чтобы перейти водоносный горизонт. Бурение резко станет заметно легче, однако останавливаться нельзя. Нужно найти буром водоупорный слой.

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап — обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

Процесс обустройства скважины

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр — важнейший элемент любой скважины. Главная функция фильтра — защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

Труба для скважины

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

Образец насоса для скважины

Насос для скважины. Особенности

Чтобы подобрать насос правильной мощности, обязательно нужно учесть такие параметры, как:

  1. дебет скважины, показатели ее глубины;
  2. диаметр обсадной трубы;
  3. удаленность скважины от дома.

Требуемая мощность насоса напрямую зависит от этих параметров. При небольшой глубине (до 9 м) подойдет самовсасывающий поверхностный насос, в остальных случаях сослужит добрую службу погружной скважинный насос.

После погружения насоса, в устье скважины, оборудованное кессоном, выводится труба, привариваясь к его оголовку. На ней устанавливается вентиль, который будет открывать путь воде наверх и регулировать поток. При избыточной скорости забора воды малопродуктивная скважина быстро иссякнет, а насос, работая вхолостую, выйдет из строя. В кессоне подключают трубы, которые будут водоводом в помещение. Для них требуется предусмотреть гидроизолированные и утепленные траншеи. Прочитать про то, как выбрать насос для колодца можно здесь, а про то как выбрать насос для скважины —  тут.

Эксплуатация скважины

Своевременная прочистка нужна скважинам всех типов. Признаками того, что водоносному колодцу требуется сервис могут стать: рывки в выходе воды, наличие в потоке воздушных пробок, примесей (ила, песка). Если пропустить момент обслуживания, продуктивность скважины может больше не восстановиться. Для восстановления нормальных функций, скважине проводят продувку водяным или воздушным компрессором. Более радикальные методы чистки — кислотой или электричеством. Однако эти методы рискованны и их лучше доверить специалистам.

Советы для тех, кто делает скважину самостоятельно

Перед началом работ хорошо бы поинтересоваться у соседей, каков уровень залегания воды в вашей местности. Если поблизости есть колодцы скважины – загляните туда.

Уровень воды выше 5 м – хорошая новость, потому что из инструментов для бурения понадобится только садовый бур.

Малогабаритную буровую установку или буровое устройство механическое — «ручник», можно арендовать. Так Вы получите возможность пользоваться удобным оборудованием и не платить за это больших денег.

Нельзя опускать трубу-водовод в скважину до самого дна. Она должна не дойти до самой глубокой точки примерно полметра. Так вода будет лучше идти наверх.

Труба, ведущая в скважину, обязательно должна иметь на поверхности вентиляционные отверстия, в ином случае, без доступа воздуха вода быстро станет затхлой. Удобно оборудовать на трубе откидную крышку, чтобы к скважине был постоянный доступ.

Самая удобная для оборудования скважины — цельная пластиковая труба.

После того, как скважина заработала, обязательно отдайте свою воду на экспертизу. Вода признается питьевой, если ее прозрачность не менее 30 см, содержание нитратов — не более 10 мг/л, в 1-ом литре менее 10 кишечных палочек, а максимальная оценка запаха и вкуса – 3 балла.

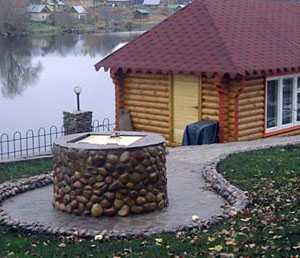

Обустройство и отделка скважины

Недостатки и преимущества ручного бурения скважины

Преимущества: дешевизна; отсутствие необходимости заезда на участок громоздкой спецтехники; ввиду относительно небольшой глубины, самодельные скважины прокачиваются быстрее, меньше затягиваются; если нет электричества, воду можно достать ручным всасывающим насосом.

Главный недостаток самостоятельного бурения — ограниченная глубина, дефицит специалистов, которые могут помочь в обслуживании самодельного колодца. Таким образом после прочтения этой статьи мы надеемся, что  у вас не останется вопросов, как пробурить скважину своими руками.

Видео — скважина своими руками
https://www.youtube.com/watch?v=LB2rfnFOE5Q

stroyvopros.net

как самостоятельно вручную провести работы » Аква-Ремонт

К сожалению, далеко не ко всем участкам подведен водопровод. Владельцам такой недвижимости приходится выбирать малокомфортную жизнь «без удобств» либо проводить ручное бурение скважин на воду. Можно считать этот метод самым дешевым и распространенным способом обустройства источника для автономного водоснабжения. Для проведения работ обычно приглашают специалистов, но при желании их можно выполнить самостоятельно. Сегодня мы будем разбирать, как пробурить скважину своими руками и какие способы существуют.

Способы самостоятельного бурения

Шнековый метод

Очень распространенный метод бурения, чаще всего используется для обустройства неглубоких скважин. Его суть в том, что при помощи лопастей шнека почва разрушается и выносится на поверхность. Существует две технологии такого бурения. Для первой используется шнек, лопасти которого приварены к основе под прямым углом. В процессе работы лопасти разрезают почву под углом 90°, после чего измельчают и транспортируют наверх. Основной недостаток метода: часть грунта падает внутрь скважины и ее требуется извлекать на поверхность.

Разрушающие грунт лопасти шнекового инструмента могут быть приварены к оси под разными углами, на технологию бурения данный факт не влияет. Шнековое бурение в любом случае напоминает закручивание «штопора» с последовательным подъемом разрушенной породы

Более удобна вторая технология. В этом случае используется шнек с лопастями, которые  привариваются к трубе под углом в 30-70°. Устройство разрезает грунт и, не измельчая его, транспортирует на поверхность.

Достоинство метода состоит в том, что при этом внутрь скважины ничего не попадает. На промышленной буровой установке обязательно используется подача в выработку промывочной жидкости, чаще всего воды. Струя, закачиваемая насосом внутрь обсадных труб, вымывает на поверхность отвал. В процессе ручного бурения скважин насосная промывка вряд ли будет использоваться. Однако профессионалы рекомендуют применение жидкости для промывки, которая существенно облегчает процесс бурения.

Колонковое бурение

При использовании этого метода бурение производится с помощью специального инструмента, представляющего собой трубу, на конце которой находится колонковая коронка с острыми резцами из прочного металла. Сверхтвердые скальные породы сначала разбивают долотом, затем бурят с помощью коронки и поднимают забившийся в колонковую трубу шлам.

Коронка, вращаясь вместе с трубой, углубляется в грунт, образуя скважину соответствующего ей диаметра. Шлам собирается внутри снаряда и поднимается вместе с ним на поверхность. Ударами тяжелой кувалды освобождают полый «стакан» от породы. В процессе бурения скважины своими руками внутрь снаряда должна подаваться вода либо чистая, либо с примесью глины. Это укрепляет стенки скважины и мешает их обрушению.

Колонковые коронки могут быть самых разных видов, их выбор зависит от физико-механических характеристик породы, в которой предстоит бурить скважину

В своей верхней части колонковая труба оснащается крепежными приспособлениями, на которые наращиваются штанги. Так достигается необходимая глубина бурения. Наращивание происходит поэтапно. После того, как был заглублен первый участок трубы, на нее крепится новая штанга, длина которой от 1,2 до 1,5 м. Затем действия повторяются. Таким образом из снаряда и штанг формируется технологическая колонна. Очень важно, чтобы стакан и трубы соединялись между собой как можно более прочно. В точках их крепления не должен присутствовать заметный люфт и нежелательные подвижки.

Ударно-канатный способ

Тяжелый буровой инструмент поднимается на высоту от 2 метров и с силой опускается на участок бурения. Он разбивает породу и захватывает ее режуще-захватывающим приспособлением, находящимся на нижнем крае трубы. Оно называется желонка и может быть самого разного вида, в зависимости от типа почвы.

Для облегчения процесса бурения в скважину вливается глиняная смесь или вода, которая позже вычерпывается с помощью особого приспособления, выполненного в виде ковша.

Схема желонки с шариковым клапаном, одного из типов инструмента, специально предназначенного для работы с мягким и сыпучим грунтом

Ударно-канатный метод предполагает использование треноги. Она сооружается над местом бурения. Высота устройства – порядка двух метров. На верхней части оборудования монтируется блок, через который перекидывается трос. На его конце прочно закрепляется желонка. Инструмент поднимается на поверхность земли и опускается в скважину с помощью троса. Очищение желонки от шлама производится через технологическое отверстие, расположенное  в полуметре от ее нижнего края.

Некоторые умельцы утверждают, что знают, как вручную пробурить скважину, для чего вовсе не требуется возведение треноги. Многолетняя практика показывает, что это возможно только для глубин менее 10 м и потребует от строителей чрезмерных физических усилий.

Узнать подробнее о технологии бурения водоносных скважин можно из следующего материала: https://aqua-rmnt.com/vodosnab/kolod-skvaj/texnologii-bureniya-skvazhin.html

Ударно-вращательный метод

Метод очень похож на предыдущий способ бурения. Главное отличие: буровая установка выполняет сразу вращательные и ударные движения. Таким образом усилия, приложенные к снаряду, увеличиваются и процесс бурения ускоряется. Грунт, выбитый желонкой, при помощи особого ковша транспортируется на поверхность. Метод считается самым лучшим для обустройства скважины в каменистых твердых грунтах.

Для облегчения процесса бурения используется самодельная тренога — конструкция, с помощью которой вынимать из скважины бур намного проще и легче

Нужно отметить, что наименее результативным из всех способов является шнековый. Однако он наиболее простой, поэтому именно его чаще всего выбирают, когда собираются самостоятельно пробурить скважину. Впрочем, выбор метода бурения так же зависит от состава почвы на участке. Шнековый способ чаще всего бесполезен на твердых грунтах, а применение ударно-вращательного нецелесообразно на мягких почвах. Таким образом прежде, чем начать бурение следует обязательно выяснить состав грунта на участке.

Раскачать скважину после бурения поможет следующий материал: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-raskachat-skvazhinu-posle-bureniya.html

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Узаконить использование скважины можно разобравшись в действующем законодательстве. Подробности: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-uzakonit-skvazhinu.html

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Оцените статью:

Поделитесь с друзьями!

aqua-rmnt.com

Чем пробурить скважину вручную – Ручное бурение скважин на воду: как пробурить скважину вручную

Отправить ответ

avatar
  Подписаться
Уведомление о
