Видеодомофоны для квартиры с подключением – Видеодомофон для квартиры с подключением к подъездному домофону

homius.ru

Видеодомофоны для квартиры — низкие цены в Москве на Домофон-Online

Разрешение экрана, дюйм 4″ Принцип монтажа Настенный Подключение устройств 1 вызывная панель, 2 камер, 1 трубка Цвет прибора Белый Дополнительные функции Отсутствуют

Оборудование для безопасности дома и офиса в последние годы приобрело массовую популярность, индивидуальные видеодомофоны с записью видео можно наблюдать во многих квартирах, частных домах и на предприятиях. Объем продукции поставляемой из Китая и Коре…

Разрешение экрана 4.3″ Принцип монтажа Настенный Система цветности PAL/NTSC Подключение элементов 1 панель, трубка DP-4VHP Цвет устройства белый

В интернет-магазине «Домофон-Онлайн» можно приобрести качественный и недорогой видеодомофон с записью или без. Монитор видео-домофона Tor Net TR-25 выпускается с сенсорной панелью управления, встроенным источником питания. Дополнительные подк…

Разрешение экрана, дюйм 4.3″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели и трубка Цвет прибора Белый Дополнительные функции Отсутствуют

Разрешение экрана, дюйм 7″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели Цвет прибора Серебряный, белый Дополнительные функции Отсутствуют

Разрешение экрана, дюйм 4.3″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели и трубка Цвет прибора Белый, серебрянный с синим Дополнительные функции Отсутствуют

Разрешение экрана, дюйм 4.3″ Принцип монтажа Настенный Подключение устройств 1 вызывная панель и трубка Цвет прибора Белый Дополнительные функции Отсутствуют

Видеодомофон Samsung SHT-3305 с трубкой и возможностью подключения к подъездным домофонам. Возможно подсоединение двух вызывных панелей. Гарантия производителя 12 месяцев. В нашем интернет-магазине можно заказать любую модель с доставкой и установкой. …

В интернет-магазине «Домофон-Онлайн» можно приобрести качественный и недорогой видеодомофон с записью или без. Монитор видео-домофона Tor Net TR-25М выпускается с сенсорной панелью управления, встроенным источником питания и функцией видеозап…

Диагональ экрана, дюйм 4.3″ (=11 см) Принцип монтажа Настенный Подключение устройств 2 вызывные панели, 6 мониторов, 2 камер, 1 трубка Цвет прибора Белый, черный Дополнительные функции Функция автоответчика, фоторамки, часов. Воспроизведение файло…

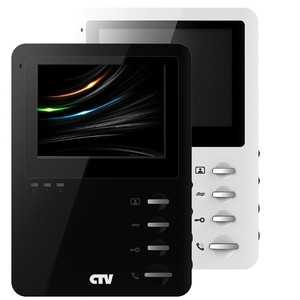

Компактный и удобный видедомофон CTV M1400M с цветным дисплеем (диагональ 4 дюйма) и памятью, обеспечит двухстороннюю аудио и видео связь и станет для вашего дома не только помощником, но и защитником. При помощи одной кнопки Вы можете открыть электроз…

Разрешение экрана, дюйм 7″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели, 4 монитора, 2 камеры и трубка Цвет прибора Белый, черный Дополнительные функции Внутренняя память. Запись снимков до 250.

Разрешение экрана, дюйм 3.5″ Принцип монтажа Настенный Подключение устройств 1 вызывная панель и трубка Цвет прибора Белый, серый, перламутровый Дополнительные функции запись фото на встроенную память (128 кадров)

Разрешение экрана, дюйм 4″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели, 2 монитора и 2 трубки Цвет прибора Серебристый, серый с белым Дополнительные функции Отсутствуют

Разрешение экрана, дюйм 4″ Принцип монтажа Настенный Подключение устройств 1 вызывная панель, 2 камер, 1 трубка Цвет прибора Белый Дополнительные функции Отсутствуют

Разрешение экрана, дюйм 7″ Принцип монтажа Настенный Подключение устройств 2 вызывные панели, 6 мониторов, 2 камер, 1 трубка Цвет прибора Белый, черный Дополнительные функции Функции автоответчика, фоторамки, часов. Воспроизведение файлов mp3. Вид…

Показать ещё…

Для квартиры подходит практически любая модель видеодомофона, поскольку большинство из них имеет возможность подключения к подъездным домофонам.

Стандартный комплект состоит из двух основных компонентов (монитора и вызывной панели). Абсолютно все аппараты выполняют минимум три задачи:

• контроль доступа,
• звонки,
• открытие замка, установленного на дверях или калитке.

Многофункциональные версии, идут со встроенным автоответчиком, отличаются возможностью записи видео на карты памяти (объем зависит от модели).

Среди владельцев квартир и частных домов большой популярностью пользуются приборы безопасности оснащенные датчиком движения. Камера включает запись сразу как возникает активность возле входа в помещение. Все материалы сохраняются на SD-карту, что позволяет просмотреть их в любое удобное время.

domofon-online.ru

подключение к подъездному домофону вместо трубки

Eltis, Cyfral, Visit, Metakom, Urmet.

Компания ВИДЕОТЕХНОЛОГИЯ располагает большим ассортиментом видеодомофонов, имеющих возможность подключения к домофону Вашего подъезда. Разнообразие брендов и моделей, представленные в нашем интернет-магазине, даст Вам шанс подобрать именно тот вариант оборудования, который будет максимально адекватно контактировать с подъездным домофоном. Подключение домофона к видеодомофону осуществляется по определенным принципам, о которых мы хотели бы Вам рассказать. Но для начала – несколько слов о непосредственном подключении приобретенного Вами видеодомофона.

Если Вы приобретаете видеодомофон, у Вас всегда есть возможность подключить его, используя услуги специалиста, или сделать это самостоятельно. Во втором случае особенно важно произвести подключение видеодомофона внимательно и без спешки. Схема подключения видеодомофона, внимательно Вами изученная, станет залогом корректной работы устройства. Остается только набраться немного терпения.

Вы можете воспользоваться уже готовой схемой, а можете спроектировать свою, основываясь на общей конструктивной похожести основных моделей видеодомофонов. Несколько маленьких советов. Когда Вы будете устанавливать камеру видеодомофона, обратите внимание на то, чтобы она находилась приблизительно на среднем уровне человеческого роста. Это местоположение обеспечит предельно удачный угол обзора, позволяющий подробно рассмотреть любого посетителя.

Как подулючить видеодомофон к подъездному домофону

Итак, после удачной установки видеодомофона в вашей квартире, встает резонный вопрос об объединении домофона, установленного на дверях подъезда, с Вашим домашним приобретением. Вы сэкономите на количестве задействованных устройств, а при этом не потребуется больших сложностей в смысле присоединения Вашего внутреннего устройства с внешним, подъездным. Вы приобретете возможность видеть всех Ваших гостей, не спускаясь вниз по лестнице, а находясь в собственной квартире. Возможность открытия двери при подключении Вашего личного домофона к общему будет неоспоримым плюсом. Вопрос, в первую очередь, будет состоять в том, каким видом подключения обладает Ваш подъездный домофон. Вы можете самостоятельно определить тип общеподъездного домофонного подключения. Это можно сделать, узнав саму модель подъездного устройства, или по трубке домофона, расположенного на Вашей подъездной двери. Следующим этапом будет являться понимание того, что именно на совмещенные видеодомофоны рассчитывать будет сложно. Есть модели, определенным образом доработанные до согласования с подъездным вариантом, но не стоит забывать об адаптерах, упрощающих систему подключения видеодомофона к обычному. Их применение может быть необходимым.

Видеодомофоны с подключением к подъездным домофонам

Обо всех тонкостях подключения Вам расскажут технические характеристики представленных моделей и непременно проконсультируют наши специалисты. Но об одном нюансе мы упомянем. В каждом домофоне есть специальный блок, который позволяет подключить видеокамеру домофона в подъезде. Таким же образом есть возможность (при необходимости) подключить аудиоканал. Стоит обращать внимание на характер блока сопряжения домофона: он может быть как внешним, так и внутренним. Последней является более надежным, к нему при желании можно подключить дополнительные видеопанели, а возможность регулирования при подключении сигналов видео позволяет смело использовать такой блок в условиях недостаточного освещения.

Подключение видеодомофона к подъездному может иметь свою специфику в зависимости от вида Вашего подъездного домофона. Компания ВИДЕОТЕХНОЛОГИЯ предлагает Вам модели видеодомофонов с подключением к цифровому домофону и видеодомофоны с подключением к координатному подъездному домофону.

Если необходимо скоординировать работу видеодомофона с подключением к цифровому домофону Вашего подъезда, то следует помнить, что такое подключение более современно, поэтому подобрать правильный вариант, вне зависимости от того, проводной у Вас видеодомофон или нет, не составит большого труда. В случае, когда подключение домофона связано с координатно-матричной системой, которая на данный момент является достаточно устаревшей, переживать тоже не стоит: у нас найдутся модели, полностью отвечающие Вашему запросу.

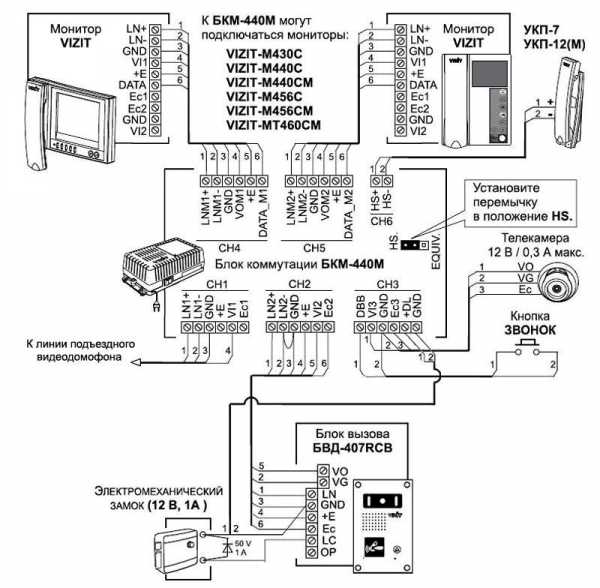

Так, видеодомофон VISIT помимо блока сопряжения имеете еще коммутатор, который позволяет настроить до четырех каналов подключения. Базовые характеристики данного устройства говорят о совместимости его с координатным домофоном. Видеодомофоны с подключением к подъездному домофону координатно-матричного типа, такие, как марки VISIT, cyfral, eltis, зарекомендовали себя на российском рынке как надежное оборудование, составляющим часть системы безопасности и контроля доступа во многих помещениях.

Видеодомофон для квартиры с подключением к подъезду

Видеодомофоны XL порадуют счастливых обладателей цифровых подъездных домофонов, потому что с их помощью Вы без труда наладите связь между своим устройством и оборудованием, установленным у двери Вашего подъезда. Видеодомофоны данной серии имеют коммутатор для увеличения количества подключаемых каналов. С помощью взаимодействия подъездного домофона и Вашего личного, квартирного, Вы сможете не только слышать, но и наблюдать посетителя, что во много раз повышает степень безопасности Вашего жилища.

Подробные технические характеристики и наглядное изображение предлагаемой продукции помогут Вам в выборе «сбалансированного» в плане функций и дизайна товара. Такие, завоевавшие доверие имена производителей домофонов, как Commax, Tantos, Kocom и другие, станут залогом Вашей уверенности в качестве.
Любой владелец квартиры в доме многоквартирном или коттеджном заранее предполагает ту систему, что его обезопасит от нежданных посетителей. Интернет-магазин ВИДЕОТЕХНОЛОГИЯ бесспорно предложит Вам тот вариант комплектации Вашей системы безопасности, которая будет работать без сбоев и долгое время. А обязательным атрибутом такой системы станет видеодомофон, выбранный у нас, и подсоединенный к домофону подъездному.

videotechnology.ru

Видеодомофон для квартиры с подключением к подъездному домофону

Применение это техники упростит контроль доступа и обеспечит дополнительный комфорт по сравнению с типовой трубкой. Но выбирать видеодомофон для квартиры с подключением к подъездному домофону надо правильно. Значение имеет не только размер экрана и общие функциональные параметры. Следует проверить возможность совместного использования с имеющимся общественным оборудованием. Пригодится изучение монтажных операций. Эти и другие полезные сведения вы найдете в данной статье.

Читайте в статье:

Что собой представляет видеодомофон для квартиры с подключением к подъездному домофону: конструкция, основные определения

Настоящий отечественный Дед Мороз должен быть слегка навеселе, с красным носом, в меховой шапке, а не с рогами на голове. Желательно наличие крупного мешка с ценными подарками. Если дома нет жены, вполне уместно присутствие разбитной Снегурки. Этот шутливый пример поясняет важность мелких деталей.

Если не желаете стать жертвой мошенника, необходимо видеть собеседника. Специализированная техника предоставит владельцу такие возможности.

С помощью этого рисунка изучим основные компоненты типового оборудования данной категории:

• Камеру (1) устанавливают отдельно, либо пользуются матрицей, вмонтированной в подъездный блок вызова.
• Сигнал с нее поступает на усилитель. После соответствующей обработки формируется черно-белое или цветное изображение на мониторе (3) видеодомофона для квартиры.
• Чтобы открыть дверь, пользователь подает управляющий сигнал на электромагнитный замок (2), который разблокирует запорное устройство.
• С помощью клавишей панели (4) включают питание, настраивают яркость, громкость, другие параметры видеодомофона для квартиры.
• Для разговора пользуются динамиками (6).
• Световой индикатор подтверждает подключение к сети 220 V, нормальное работоспособное состояние.

Область применения, разные модификации видеодомофонов

Сам по себе видеодомофон для квартиры выполняет только часть необходимых функций. В систему контроля и допуска входят камеры, адаптеры, вызывные панели и другие компоненты. Их применяют в разных модификациях с учетом особенностей объекта недвижимости и целевого назначения.

Видеодомофоны для частного дома

В этом варианте подразумевается относительная простота. Здесь достаточно установить панель для одного канала вызова. В нее встроена камера. Снаружи защитного контура (ограждения земельного участка, входной группы дома) монтируют контактную площадку для ключа. Изнутри – кнопку для ручного разблокирования замка.

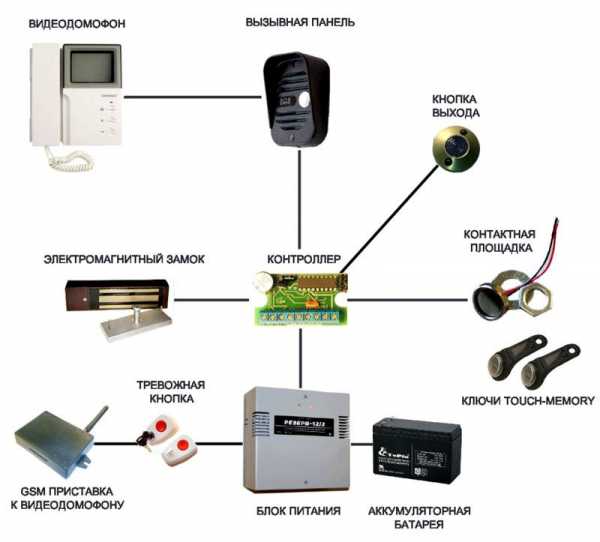

Для повышения общего уровня безопасности и дополнительных контрольных функций применяют следующие блоки:

1. Приставку GSM. С ее помощью в дистанционном режиме можно включить запись видео, сделать снимок, выполнить иные действия в соответствии с оснащенностью определенной модели видеодомофона для квартиры.
2. Тревожной кнопкой блокируют замок, подают сигнал на пульт охраны.
3. Аварийная аккумуляторная батарея сохранит работоспособность системы при отключении стационарной сети электропитания.

Домофон с видеонаблюдением для квартиры

Такой простейший набор можно использовать для оснащения разных объектов недвижимости. В многоквартирном доме с его помощью контролируют ситуацию на площадке перед входной дверью на этаже.

Для подключения видеодомофона для квартиры к подъездному блоку вызова применяют специальные устройства сопряжения. Подробно компоненты такой системы и монтажные операции рассмотрены далее в статье.

Важно! Обратите внимание, что подсоединение функциональных частей выполняют с применением цифровых и координатных технологий. В каждом из вариантов используют соответствующий блок сопряжения.

Модели для офиса и решение сложных задач

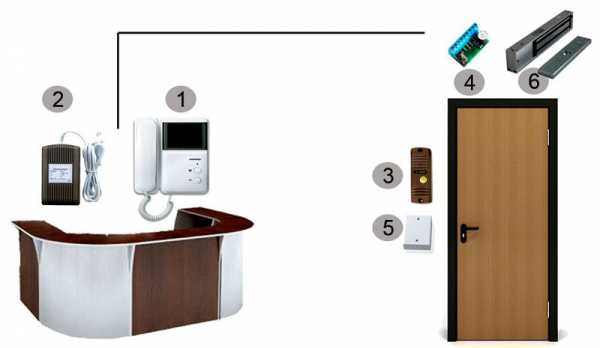

Для такого объекта в простейшем варианте подойдет «домашнее» решение. На рисунке отмечены функциональные блоки:

• Здесь можно установить обычную бытовую модель видеодомофона для квартиры (1). По необходимости применяют трубку, или режим громкой связи.
• Блок питания (2) в этом комплекте предлагается в отдельном корпусе.
• На входе устанавливают блок вызова (3). Рядом с ним устанавливают детектор (5) для считывания данных с идентификационного устройства. Вместо типовых «таблеток» можно применять бесконтактные брелоки.
• Через электронный блок (4) осуществляется управление электромагнитным замком (6).

На этом рисунке изображена схема для многоквартирного дома. По желанию абонентов устанавливают простейшие трубки или видеодомофон для квартиры. Коммутация сделана через консьержа. Он принимает входящие вызовы, выполняет последующее подключение по установленному алгоритму. Служебное помещение оснащают мониторами и другой техникой для оперативного контроля изображений с нескольких камер, записи видео.

В многоквартирных домах, офисах, производственных и торговых объектах домофоны объединяют с охранными системами. Вместо специализированных моделей устанавливают комплексы видео регистрации на основе компьютерной техники. Используют специализированное программное обеспечение. Подбирают жесткий диски необходимого объема, дисплей с оптимальным размером и разрешением.

Подходящий видеодомофон для квартиры: как выбрать лучший вариант с учетом важных факторов

В этой статье рассмотрена техника бытового назначения. Она удобна для рядовых пользователей. Ее не сложно подключать и настраивать собственными силами, без обращения к профильным специалистам.

Чтобы упростить выбор подходящей модели, надо обратить внимание на следующие нюансы:

1. В ассортименте современных производителей представлены видеодомофоны для квартиры с диагональю экрана от 3,5 до 10,2“. По крупному изображению проще идентифицировать личность.
2. Большой дисплей облегчает поиск необходимой позиции в меню, выбор настроек.

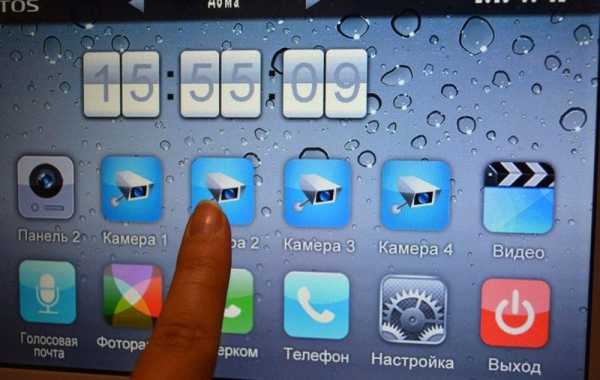

3. Некоторые модели оснащают сенсорными экранами. Это удобно и красиво. Следует помнить, что отсутствие механических движущихся кнопок повышает надежность. Улучшается герметичность конструкции, повышается стойкость к процессам коррозии.

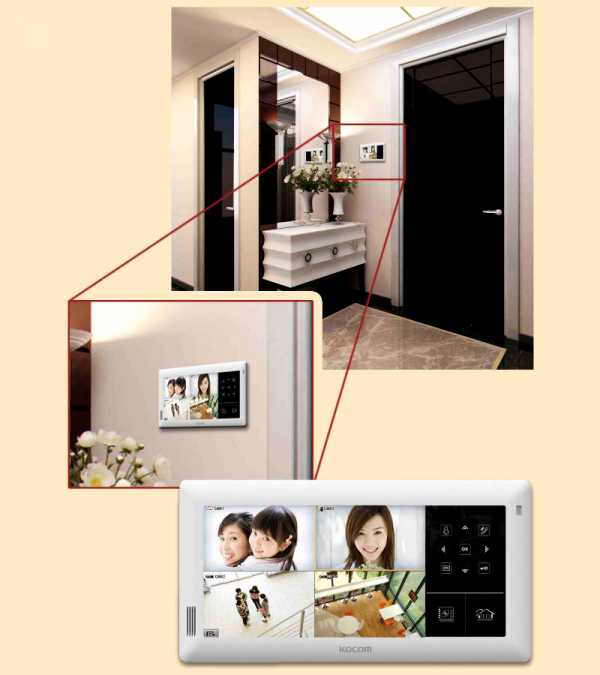

4. Возможность подключения к видеодомофону для квартиры нескольких камер (до 16 шт.) расширяет контрольные функции. Можно проверять пространство перед входом в дом, на лестничных площадках, во дворе, непосредственно в квартире.
5. Одновременный просмотр изображений с нескольких камер упрощает режим «картинка-в-картинке».
6. Внутренняя память серийных моделей не велика (до 128 МБ). Однако многие производители устанавливают модули сопряжения с карточками памяти. Выбрав нужный режим можно обеспечить длительную непрерывную запись.
7. Кроме основной, можно подсоединить дополнительную трубку. Ее устанавливают в удобном для пользователей месте. Следует проверять максимальное расстояние, которое установил производитель (как правило – от 20 до 50 м).
8. Также уточняют допустимую дистанцию от видеодомофона для квартиры до вызывной панели в подъезде. Серийные модели рассчитаны на 60-150 м. Для больших расстояний придется включить в состав комплекта специальный усилитель видеосигнала.
9. К некоторым видеодомофонам для квартиры можно подключать датчики охранной сигнализации, устройства звукового и светового оповещения о проникновении злоумышленников.
10. В современные видеодомофоны для квартиры устанавливают блок Wi-Fi. С его помощью организуют удаленный контроль и настройку. В определенных конфигурациях он пригодится для беспроводного подключения датчиков, других внешних устройств.

К сведению! Как правило, в бытовых видеодомофонах предусмотрена возможность подключения двух панелей вызова (квартирной и подъездной).

Обзор популярных моделей и производителей видеодомофонов

На отечественном рынке в данной категории представлена продукция разных отечественных и зарубежных брендов. Рядовые потребители и специалисты высоко оценивают технику Commax, Optimus, FalconEye, Tantos, CTV, Slinex. Эти производители используют качественные комплектующие, тщательно контролируют сборку. Они дают надежные гарантии. В сопроводительной документации приводят правила установки и особенности эксплуатации. Ниже перечислены особенности нескольких популярных видеодомофонов для квартиры, приведены отзывы владельцев.

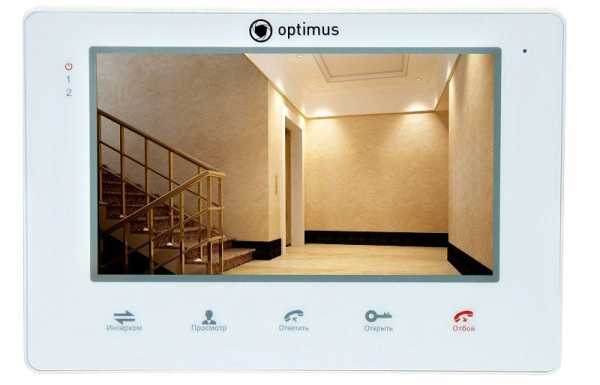

Optimus VM-7S

Эта модель выглядит естественно в современном интерьере. Производитель предлагает черное и белое оформление корпуса. На 7” экране хорошо видны мелкие детали. При необходимости можно подключить 2 камеры и 4 дополнительных монитора. Обеспечена поддержка карт памятиSD с максимальным объемом 32 Гб.

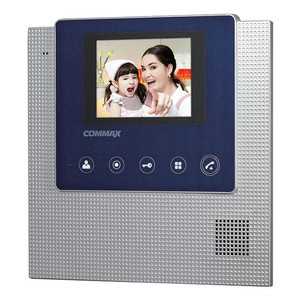

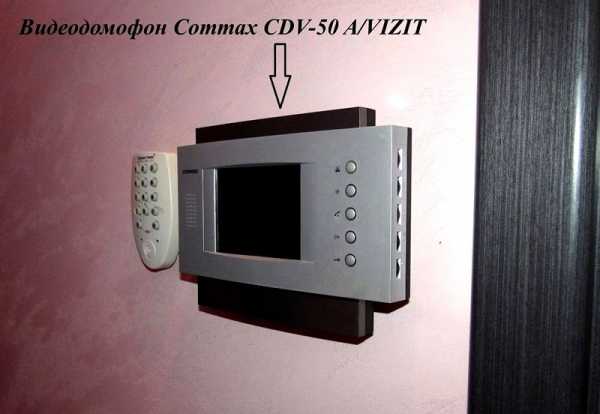

Commax CDV-50 A

Ekagur, Москва: Достоинства: Данная модель без трубки с громкоговорителем мне очень нравится и внешне, и по удобству использования, ведь не надо снимать и класть трубку, просто подошёл, нажал кнопочку и разговаривай – это очень удобно. Из-за отсутствия трубки выглядит он красиво и достаточно современно, мне нравится.

Недостатки: Нет.

Подробнее на Отзовик: http://otzovik.com/review_2753958.html

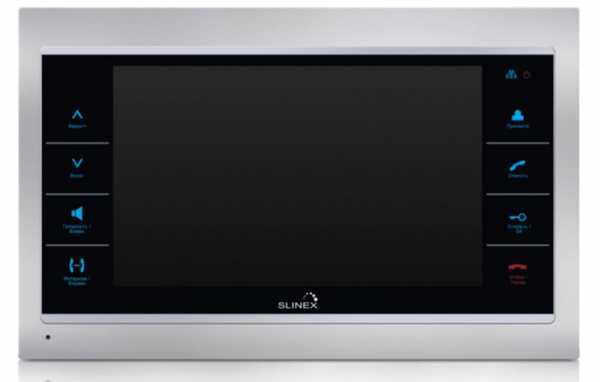

Slinex/ SM-04M

Jessikacarter, Украина: Достоинства видеодомофона для квартиры: Сенсорное управление; автоматическое фотографирование звонящего. Если правильно настроить время и дату, то на экране можно будет увидеть, когда именно человек звонил вам. Указывается количество не просмотренных фотографий. То есть, если вас не было дома, и кто-то вам звонил. Вы увидите, когда именно это было и кто. Можно самостоятельно (нажав на “просмотр”) увидеть, что происходит внизу и при необходимости сделать фотографию.

Недостатки: При входящем звонке, хоть экран и загорается автоматически и срабатывает аудио, но для открытия необходимо сначала нажать на “ответить”, а потом “открыть”. Очень часто путаюсь.

Подробнее на Отзовик: https://otzovik.com/review_5083232.html

Tantos Violet

Отзыв Regina Veselova: Преимущества: Удобный интерфейс, легкий в обращении. Функция фото рамки. Можно выбрать несколько режимов. К примеру – «не беспокоить». Когда вы дома, монитор будет не активен. Если гости звонят вам в звонок, автоматически начинается запись. Можно просматривать как запись, так и фото всех приходящих людей.

Недостатки видеодомофона для квартиры: Высокая цена.

Подробнее на Отзовик: http://otzovik.com/review_2417639.html

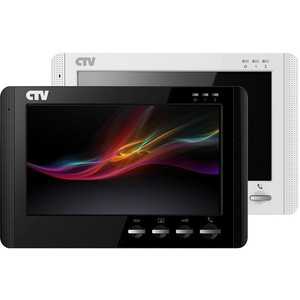

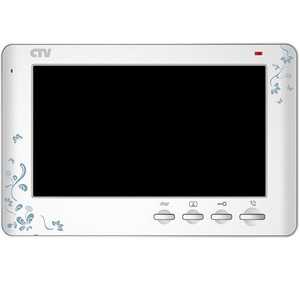

CTV DP3700

Панов Денис, Москва: Достоинства: Сравнительно не дорого, понятный мануал на русском.Все заявленные функции на месте, по датчику движения может писать с камеры, видеозвонка. Движение ловит даже в полной темноте, испытано.

Недостатки: Нет в комплекте блока питания. Решается проблема покупкой блока питания на 12 вольт (я взял трехамперный).

Подробнее на Отзовик: http://otzovik.com/review_4737677.html

Актуальные предложения рынка видеодомофонов для квартиры: где купить, цены, каталоги

Данные о перечисленных выше и других популярных моделях приведены в сводной таблице:

Чтобы выяснить, какой видеодомофон лучше выбрать для квартиры, следует оценивать приведенные выше факты и личные требования. Обязательно проверяют совместимость с подъездным устройством вызова, другими компонентами системы. Рекомендуется обратить внимание на допустимые расширения базовой конфигурации. Если на первом этапе достаточно элементарных функций, впоследствии может понадобится подключение к сети Интернет, дополнительных камер, мониторов.

Установка видеодомофона в квартире с подключением к подъездному блоку

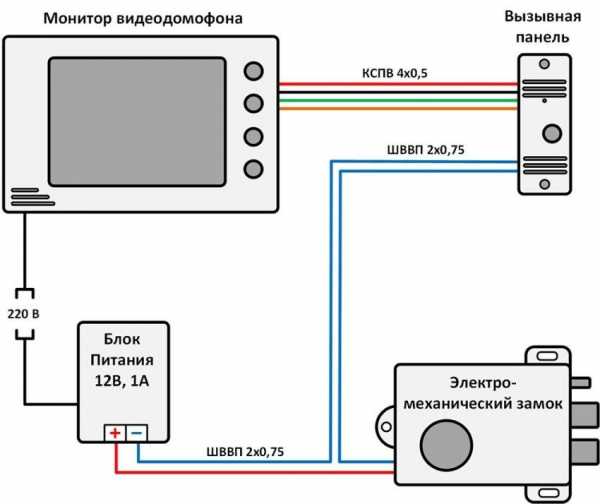

В этом разделе рассмотрена установка относительно простой индивидуальной системы. С помощью этого примера понятна функциональность основных компонентов, последовательность их подключения с проверочными операциями.

К сведению! При установке видеодомофона в частном доме кроме дальности большое значение имеет защищенность от неблагоприятных внешних воздействий. Для прокладки трассы на открытом воздухе (в земле) выбирают подходящий кабель.

Подключение к цифровому подъездному домофону

Этот производитель предлагает подсоединять отдельные мониторы, камеры, общую вызывную панель, электромеханический замок через специальный блок коммутации. В таком варианте обеспечивается хорошая совместимость. Но появляются ограничения по применению продукции одного бренда.

На схеме показано, что видеодомофон для квартиры способен выполнять несколько важных функций. Его подключают к датчикам движения, дополнительным камерам, панелям для блока квартир.

Цифровое кодирование позволяет разделять сигналы без ошибок. В таком варианте экономно расходуется кабельная продукция.

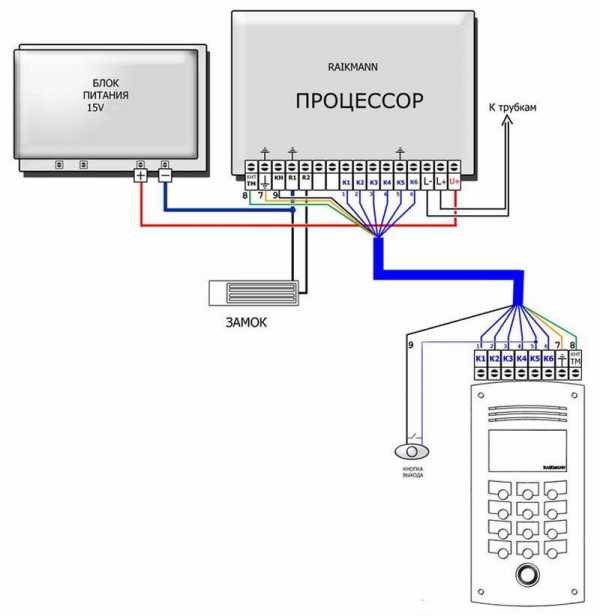

Подключение к подъездному домофону координатного типа

Один предназначен для кодирования десятков. Другой – единиц. Здесь применяют многожильный кабель. Несколько увеличивается стоимость проекта, но возрастает общая надежность. При повреждении отдельных каналов сохраняется частичная работоспособность.

Важно! В любом случае сигнальные провода нельзя устанавливать поблизости от силовых. Это ухудшает помехозащищенность.

Выбор модуля сопряжения без ошибок

Это устройство обеспечивает подключение к подъездным вызывным панелям координатного типа разных брендов: Элтис, Цифрал, Vizit, Метаком. Обеспечивается совместимость с новой техникой, выпущенной не ранее 2015 г. В этой модификации допустимо подсоединение линий видеосигнала от нескольких камер.

К сведению! Здесь приведены примеры с изделиями определенного производителя. Допустимо применение другой техники аналогичного назначения. В любом случае надо проверять ее совместимость с видеодомофоном для квартиры и подъездной панелью вызова.

Особенности настройки оборудования

Точный алгоритм действий описан в сопроводительной инструкции. В современных моделях домофонов есть информационный раздел меню, отдельные операции сопровождаются подсказками на экране. Кроме яркости дисплея можно установить приемлемый уровень звука, выбрать подходящую мелодию. В некоторых моделях предусмотрена запись снимков и видео по сигналу вызова, другие дополнительные настройки.

Видео: описание рабочих операций, как подключить видеодомофон

seti.guru

Видеодомофоны с подключением к подъездному – особенности и модели

Проблема охраны частной собственности, а точнее квартиры или дома в наши дни стоит достаточно остро. Даже граждане, проживающие не в отдельных частных домах, а в многоквартирных городских зданиях не могут чувствовать себя в безопасности. Многие приобретают персональные видеодомофоны и выполняют их подключение к подъездному аппарату. Такая двойная схема защиты обеспечивает большую безопасность жилища.

Типы подъездных домофонов

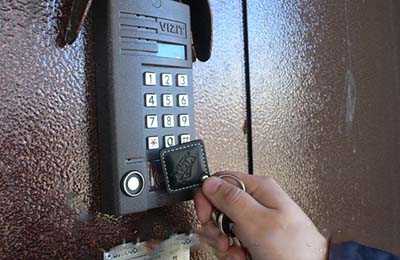

Все домофоны, как обычные, так и оборудованные видеокамерой, с возможностью видеть посетителя, бывают двух типов:

• Матрично-координатные
• Цифровые

В видеодомофонах первого типа применяется многопроводный способ выбора квартиры. От основной панели устройства ко всем квартирам подъезда отходит шлейф с большим числом отдельных проводов, которые определяют разряды единиц и десятков. Простейший транзисторный коммутатор, в зависимости от набранного номера квартиры, выполняет коммутацию аудио канала к нужному абоненту.

В цифровых устройствах по вертикальному стояку подъезда идёт двухпроводная линия, а коммутация нужного номера осуществляется контроллером, при этом номер, устанавливается на абонентском квартирном устройстве с помощью перемычек. Микрочип может обеспечить по двухпроводной линии выбор одной из 255 возможных квартир.

Цифровые подъездные видеодомофоны по цене несколько дороже координатных устройств, но благодаря своей конструкции они более надёжны и проще в подключении и обслуживании.

Эти современные устройства оборудованы унифицированными вызывными панелями. Благодаря одинаковой маркировке линий они практически все взаимозаменяемы.

От панели отходят следующие  провода:

• Питание + 12 В
• Корпус (земля)
• Линия аудио
• Линия видео

Если домофон старого типа и не рассчитан на использование видеокамеры, а имеет только канал аудио связи, то от внешней панели отходят только три провода. Несмотря на активное продвижение цифровых технологий в подъездах многоквартирных домов чаще можно встретить старые координатные модели домофонов, поскольку они рассчитаны на многолетнюю эксплуатацию и большинство жильцов такая ситуация устраивает. С целью повышения уровня безопасности собственного жилья, некоторые предпочитают установить собственный домофон с видеокамерой, чтобы на экране монитора можно было видеть посетителя.

Подключение индивидуального видеодомофона

Все доступные модели видеодомофонов, которые можно установить в квартиру и подключить к подъездному аппарату состоят из двух блоков. Это вызывная панель и монитор со встроенным блоком питания.  Для того чтобы без проблем подключить собственное устройство нужно узнать тип и марку подъездного аппарата и выяснить у продавца-консультанта в специализированном магазине, видеодомофоны каких марок будут с ним совместимы.

Видеодомофоны для квартиры с подключением к подъездному аппарату могут быть любого типа, но от этого зависит выбор устройства сопряжения.

Существует несколько компаний, которые выпускают модели не совместимые с другими видеодомофонами, но они встречаются крайне редко и не используются фирмами, устанавливающими подъездные устройства. Обычно в паспорте на устройство сопряжения перечислены все модели домофонов, с которыми данное устройство будет корректно работать.

Устройства сопряжения

Для того чтобы осуществить подключение индивидуального видеодомофона к подъездному устройству необходимо приобрести блок сопряжения. Тип блока сопряжения зависит от конструкции подъездного домофона. Так для координатных домофонов подойдут только соответствующие устройства.

Блоки сопряжения для цифровых и координатных домофонов не взаимозаменяемы. В продаже имеется достаточное количество различных моделей, поэтому приобретение нужного устройства не составит большого труда.

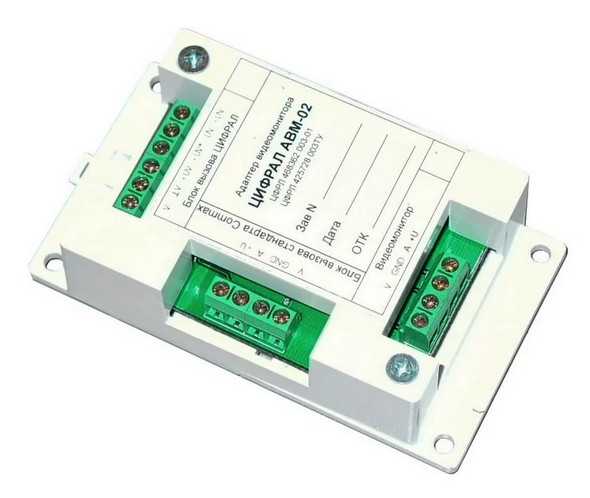

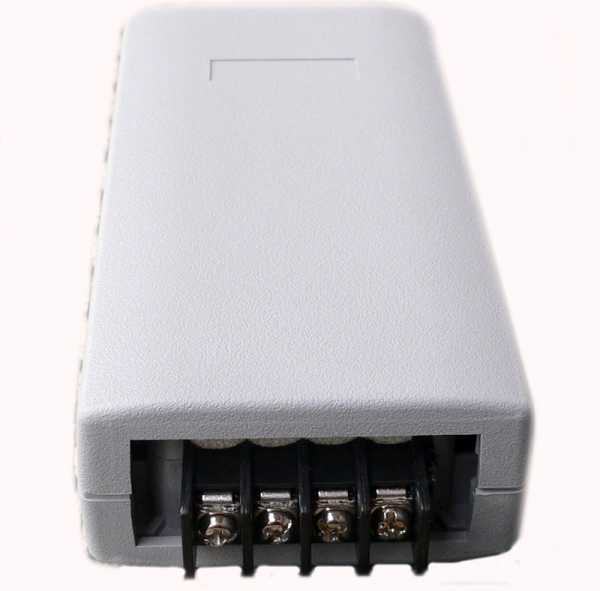

Конструктивно все устройства сопряжения представляют собой небольшой блок с контактной колодкой, где под винт подключается определённое количество проводов. Обычная схема подключения включает в себя 12 линий, которые делятся на 4 группы: «вызывная панель», «монитор», «дополнительная камера», «линия». Такую схему подключения имеют модули сопряжения компании «Даксис».

Компания производит два типа модулей сопряжения:

• Модуль МСК

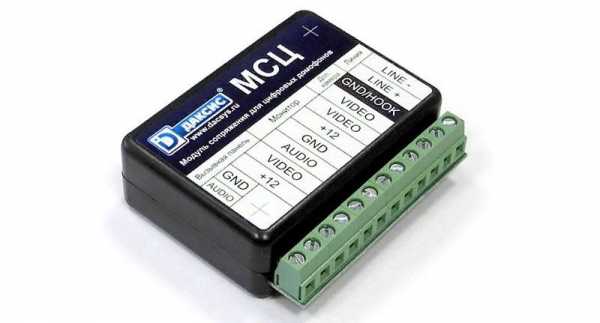

• Модуль МСЦ

Первая модификация предназначена для работы с координатными домофонами, а вторая – с цифровыми.Внешне оба адаптера выглядят совершенно одинаково. Ничем не отличается и маркировка проводных линий.

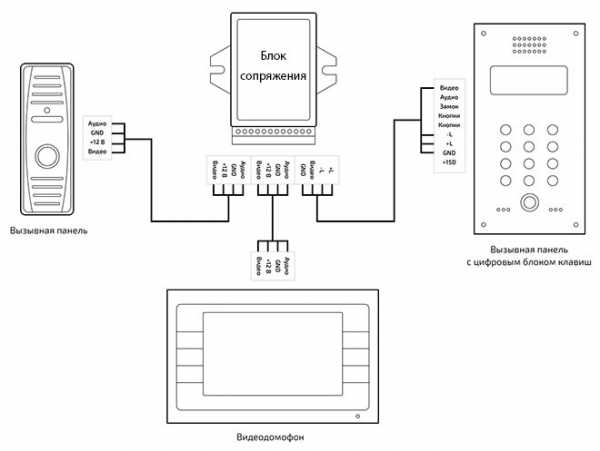

Группы «вызывная панель» и «монитор» имеют по 4 провода:

• Видео
• Аудио
• + 12 В
• GND (земля, общий)

К этим клеммам подключается индивидуальная вызывная панель, которая монтируется на дверь и квартирный монитор, которые имеют такие же линии, поэтому перепутать, что либо, достаточно сложно. Группа «дополнительная камера» имеет два провода – «видео» и «земля». Если подъездный домофон оборудован такой видеокамерой, то её следует подключить к этим контактам. Два проводника подключаются к клеммам линия. В координатной системе это будут два провода с коммутатора на данную квартиру, а в цифровом адаптере общая двухпроводная линия. На клеммах указывается полярность, которую необходимо обязательно  соблюдать при подключении. При ошибке система просто не будет работать.

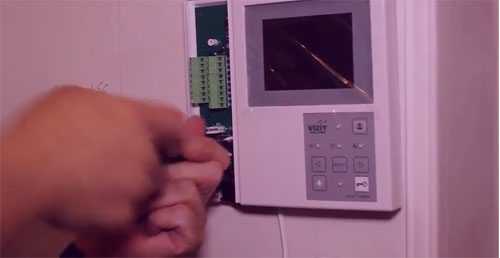

Какие-либо сложные настройки у адаптера отсутствуют. После подключения нужно только настроить уровни громкости.

Для этого следует отвернуть два винта и открыть крышку модуля. На плате с левой стороны расположены два потенциометра. Один из них регулирует громкость от посетителя к абоненту, а второй меняет уровень громкости, которую слышит посетитель при разговоре с владельцем квартиры. Настройку уровней лучше всего проводить вдвоём. Аккуратно вращая потенциометры небольшой отвёрткой, следует добиться хорошего и неискажённого звука по обоим каналам, а так же отсутствия свиста.

Выбор бренда и модели

Модули сопряжения для координатных систем (МСК) могут работать с большинством домофонов, которые обычно устанавливаются на дверях подъездов многоквартирных домов.

Это такие модели как «Метаком», «Цифрал», «Визит» и «Элтис».

Компания изготовитель гарантирует корректную работу блока сопряжения с этими моделями. Допускается, но не гарантируется, нормальная работа с моделями домофонов от других производителей.

Через устройство сопряжения можно подключить индивидуальные видеодомофоны следующих известных брендов:

• CTV
• Tantos
• Polyvision
• Falcon Eye

Так же устройство сопряжения совместимо с большинством моделей Commaxза исключением DPV4-MTNи большинством моделей компанииKocom. Модуль МСК совершенно не совместим с видеодомофонами Samsung, Evology иGardi.

Цифровой модуль МСЦ предназначен для корректной работы со следующими моделями цифровых домофонов:

• Маршал
• Метаком
• Proel
• Laskomex

Кроме регулировок уровня громкости под внешней крышкой устройства расположен миниатюрный движковый переключатель, на котором устанавливается номер квартиры, соответствующий номеру на абонентской трубке. Марки индивидуальных видеодомофонов, с которыми может работать устройство сопряжения, а так же модели, с которыми оно не работает, полностью соответствуют перечню, указанному для модуля МСК.

Сделайте правильный выбор

Правильный выбор устройства сопряжения гарантирует длительную и чёткую работу квартирного видеодомофона и подъездной системы. Несмотря на простое подключение, для организации индивидуального устройства лучше воспользоваться услугами специалиста.

videokontroldoma.ru

Подключение квартирного видеодомофона к подъездному

Домофонные системы контроля доступа установлены практически на каждой подъездной двери. Они позволяют ограничить доступ в подъезд нежелательных лиц, узнать гостя до открытия двери. Такие системы сокращают число квартирных краж, других противоправных, вандальных действий. Прочитав эту статью, вы ознакомитесь с видами этих аппаратов, узнаете, как подключить домофон с функцией видеонаблюдения к общей системе контроля доступа.

Виды домофонных систем

• Аудиодомофоны. Наиболее распространенные устройства. Состоят из вызывной панели, электронного блока, трубок, расположенных в квартирах.
• Подъездные видеодомофоны. Эти устройства оснащены камерами, которые передают изображение на монитор при вызове. Видеосистемы контроля доступа позволяют узнать посетителя, кроме того, с помощью них можно оценить обстановку возле двери. Во многих моделях реализована возможность делать видеозапись, которая может происходить постоянно или включаться при вызове, а также управления дополнительными электронными ригельными или магнитными замками, которые можно установить на общий тамбур лестничной клетки, входную дверь.

Индивидуальные видеоустройства совместимы с большинством систем, установленных на входных дверях подъездов. Обычно подключение видеодомофона к подъездному домофону не представляет больших сложностей.

Готовый видеофон или модуль сопряжения

Производители недорогих, широко распространенных устройств не выпускают готовые видеофоны. Практически все фирмы, реализующие и устанавливающие системы контроля доступа, переделывают аудиоустройства. Аппараты закупают оптом, затем переделывают, встраивая в каждый внутренний адаптер. Такие видеодомофоны для подъезда имеют ряд очень существенных недостатков.

• На переделанные устройства не распространяется гарантия производителя.
• При выходе такого аппарата из строя, нужной запчасти придется ожидать несколько недель. Ремонт обойдется в значительную сумму, сравнимую со стоимостью всей системы контроля. В период ожидания доставки вышедшего из строя узла и ремонта, для того чтобы впустить гостя, придется каждый раз спускаться и открывать дверь подъезда вручную.
• Переделанные аппараты подвержены ошибкам и сбоям, они чувствительны к помехам. Слышимость и качество видеосигнала очень часто оставляет желать лучшего.

Существует альтернативное, недорогое решение – купить сопрягающий внешний адаптер, совместимый с подъездной системой.

Преимущества внешнего блока сопряжения видеодомофона с подъездным домофоном:

• Схема подключения видеодомофона к подъездному домофону не требует разборки и внесений изменений в конструкцию последнего. Гарантия производителя на аудиоустройство сохраняется. Адаптер монтируется в панель, где расположен монитор, или в распределительный слаботочный щит.
• Возможность подключить видеодомофон к подъездному устройству своими руками. Снять или установить адаптер может даже неспециалист. Достаточно выполнить подключения точно по схеме.
• Схема подключения есть в технических документах модуля сопряжения и видеофона.

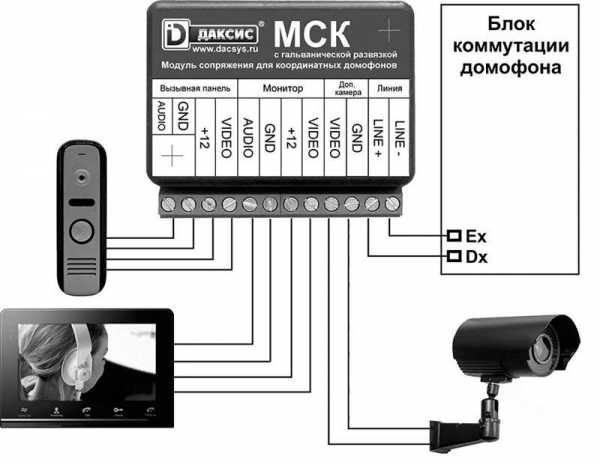

Пример подключения блока сопряжения

• Относительно невысокая стоимость адаптера. В случае выхода его из строя, можно дешево купить такой же или аналогичный модуль.
• Возможность подключить к одному модулю нескольких панелей и дополнительных видеокамер. Такие видеодомофоны для квартиры с подключением к подъездному домофону целесообразно купить на несколько абонентов.

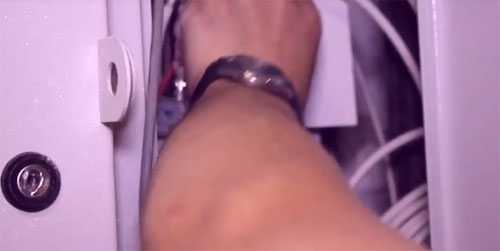

• Небольшие габариты. Выносной адаптер легко помещается за панель монитора или слаботочную часть распредщита.
• Возможность регулировки яркости изображения, громкости звука на видеомониторе, блоке сопряжения.

Целесообразно приобрести видеодомофоны с подключением к подъездному домофону через внешний модуль.

Подключение видеодомофона к общему домофону

Итак, как подключить видеодомофон? Прежде чем купить внешний адаптер и видеодомофон для квартиры с подключением к аппарату, установленному в подъезде, следует определить тип домофонной системы. Адаптеры, подходящие к домофону vizit, могут быть несовместимы с аппаратами других производителей. По конструкции различают:

• Видеодомофоны координатные. Абоненты подключаются шлейфовым проводом. Координатный видеодомофон более надежен, его цена ниже. Благодаря этому, такие аппараты получили широкое распространение. При обрыве или коротком замыкании на одной из линий, другие абоненты остаются подключенными. Видеодомофоны координатные производятся фирмами Визит (vizit), Цифрал (cyfral).
• Цифровые. Такие устройства позволяют подключить более 200 абонентов. Цифровые аппараты выполнены на базе микропроцессорного блока. Подключение абонентов осуществляется по двухпроводной линии, параллельно. Цифровые устройства дороже, чем их координатные аналоги, и не так широко распространены. Их производят фирмы Lascomex, Proel и другие.

Координатный и цифровые видеодомофоны

Определить, какое устройство установлено в подъезде, можно несколькими способами:

• По числу отходящих проводов. От цифровых устройств отходят 2 провода. Видеодомофоны координатные соединяются с абонентами при помощи шлейфа.
• По фирме производителю или модели. Аппараты Vizit, Eltis, Commax обычно координатного типа. Устройства, произведенные под торговыми марками Proel, Raikmann, как правило, цифровые. Для точного определения типа используемой системы целесообразно ввести номер модели в поисковую систему.

Лучше всего просто узнать телефон обслуживающей фирмы, позвонить и уточнить тип аппарата, установленного у вас. Блок сопряжения для видеодомофона должен быть совместим с общей системой контроля доступа. Целесообразно приобрести универсальный адаптер, который поддерживает стабильную работу видеодомофона с подъездным домофоном. Узнать о совместимости устройств, их производителей можно в техническом паспорте блока сопряжения домофона.

Провода, которые ранее шли к трубке аудифона, необходимо подключить к выносному модулю согласования. Подключать домофон к подъездному домофону нужно 4-х жильным контрольным кабелем, марку которого можно узнать в технической документации адаптера или видеофона.

При значительном расстоянии, для предупреждения появления помех, рекомендовано использовать экранированный провод.

Все соединения необходимо делать точно по схеме, которая также есть в техническом паспорте. В противном случае система будет неработоспособна.

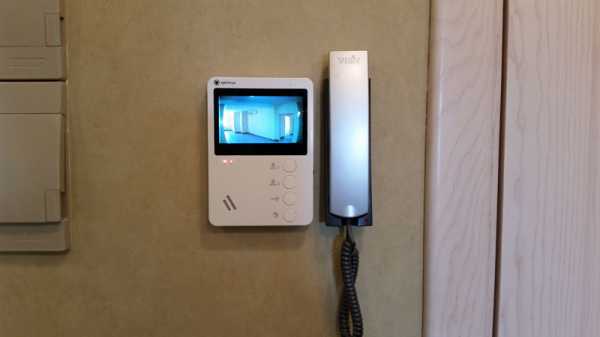

Если вы решили подключить общеподъездный аудиодомофон к индивидуальному видеодомофону, от аудиофона можно отказаться. Устройство с функцией видеонаблюдения обеспечивает звуковую связь с вашими посетителями. Все же, при всей простоте, подключение видеоустройства и адаптера целесообразно доверить специалисту.

vseovideo.ru

Видеодомофоны с подключением к подъездному домофону: выбор и самостоятельная установка

Если вы пытаетесь создать в своей квартире нечто подобное умному дому, то наверняка у вас уже давно имеется видеодомофон.

И когда, наконец, весь подъезд решают оборудовать домофоном, поставив аппарат VIZIT или Filman, то у вас появляется не очень заманчивая перспектива обзавестись двумя аппаратами в прихожей. Это не только лишнее загромождение пространства, но и возможность запутаться.

Однако не стоит торопиться. Возможно, что имеющийся в вашей квартире аппарат можно подключить к подъездному вызывному устройству, при этом не потеряв возможность пользоваться своим собственным. Если же имеющийся прибор такого функционала не предоставляет, то стоит рассмотреть вариант с его заменой.

Вас может заинтересовать данная информация об особенностях выбора видеодомофона для квартиры.

Особенности аппаратов

Видеодомофон, который можно подключить к подъездному домофону — это универсальные аппараты, способные одновременно работать и с индивидуальной вызывной панелью, и с коллективной.

Удобства такого решения очевидны — не нужно держать в квартире два прибора с практически одинаковым функционалом, проще настраивать режимы работы, легче обеспечивать доступ себе и родным.

Многие модели позволяют подключать и дополнительное оборудование — замки, видеокамеры и прочее.

Вместе с тем стоит помнить, что такие аппараты пока еще мало распространены, поэтому часто местные фирмы переделывают обычные видеодомофоны путем установки в них модулей сопряжения.

Процедура несложная и может быть выполнена даже своими руками, но в случае поломки техники будет сложнее добиться ее гарантийного обслуживания. Через модуль сопряжения можно подключить и обычные аудиодомофоны, а также установленные в подъезде камеры наблюдения.

Разновидности

Есть две основные разновидности домофонных систем, которые используются в нашей стране:

• цифровая
• координатная.

Если вы решили выполнить своими руками подключение к подъездному домофону, то вам обязательно нужно выяснить этот момент до того, как вы купите видеодомофон или модуль сопряжения.

Цифровая схема построена на простейшем микропроцессоре, который позволяет адресовать до 255 абонентов, используя всего два провода. Линия обычно общая для всех квартир, каждый аппарат подключается к ней параллельно. На российском рынке такие приборы представлены производителями Rainman, Lascomex, Raikman, Proel, Filman и другими.

Основной недостаток этой системы — при возникновении короткого замыкания без связи остаются все подсоединенные абоненты.

Координатная схема — аналоговая, поэтому менее надежная и функциональная. Для коммутации сотни абонентов требуется 20 проводов, для двух сотен — 21 провод. Коммутатор реализован простейшей транзисторной системой.

Его достоинства — дешевизна и простота в ремонте. Приборы с координатной системой производят CYFRAL, VIZIT, ELTIS.

Если никто не может подсказать, какая именно разновидность используется в вашем подъезде, то определить тип самостоятельно не составит труда. От цифровой отходит тонкий кабель с двумя проводами, а координатная система на выходе имеет широкий шлейф.

Иногда к обычному аудиодомофону при установке добавляют видеокамеру.

Тогда вероятнее всего будет четыре провода — два от цифрового коммутатора и два от камеры. Если модуль сопряжения поддерживает подключение дополнительных видеоустройств, то подключить его будет не сложно.

Подключение и настройка

Зная систему установленного подъездного домофона, будет не сложно приобрести и самостоятельно установить панель в квартире. Также нужно позаботиться о кабеле, необходимом для подвода линии и питания к месту установки.

Если имеющийся аппарат не оснащен модулем сопряжения, то его можно приобрести и подключить самостоятельно. Для координатной системы (VIZIT, CYFRAL etc) необходим адаптер D-515, а для цифровой — D-505.

Видеодомофон предполагает подключение четырех проводов — аудио, видео, общий и +12 В. От установленного в подъезде прибора с цифровой системой подходит два провода.

Адаптер позволяет получить три (так как видеосигнала нет, то и провода соответствующего нет).

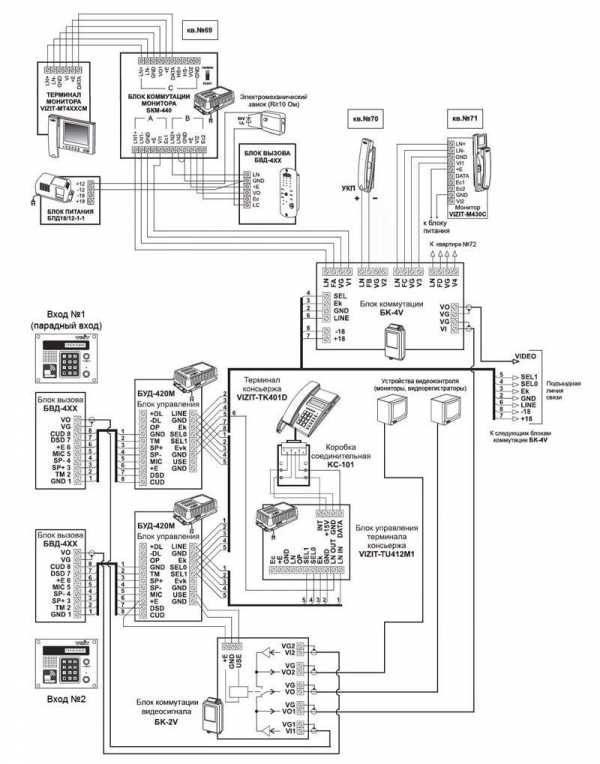

Если же в подъезде имеется и видеокамера, то выполнить подключение можно вместе с абонентской линией, как это показано на рисунке:

1. Сигнальный провод подсоединяется к гнезду «Видео» на мониторе, причем используются та же группа разъемов, к которой подсоединен аудиодомофон.
2. Для питания используется провод +12 В.
3. Третий провод — GND — устанавливается в гнездо «Общий».

Последние два будут соединены с аналогичными проводами от модуля сопряжения.

Важно не перепутать провода. На адаптере имеется маркировка, нужно скрупулезно ее изучить и четко следовать. Иначе система будет неработоспособной или спровоцирует выход из строя всей домофонной системы подъезда.

Особенно это актуально для цифровой системы. Популярные координатные, такие как VIZIT, ELTIS, устойчивее к ошибкам.

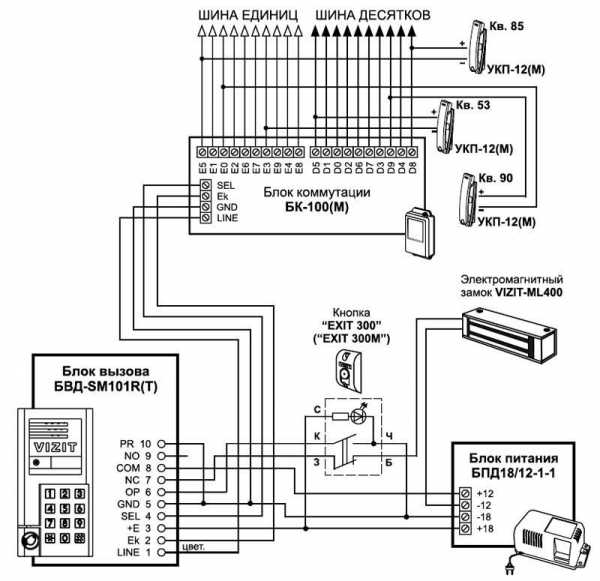

Если используется координатная система, то подключение отличается только тем, что нужно предварительно правильно выбрать нужные вам два провода из двух десятков. Сделать это не так сложно как кажется.

Шлейф разделен на две части равные части — шину десятков и шину единиц. Полученная цифра должна соответствовать номеру квартиры.

Узнать, какой конкретно провод отвечает за нужный вам десяток и единицу, можно узнать, изучив провода соседей. Если нумерация квартир включает сотни, то их можно игнорировать. Далее провод, соответствующий десяткам, подключается к плюсу адаптера, а провод единиц — к минусу.

Если не хочется угадывать провода, то нужные номера можно посмотреть внизу, в коммутаторе.

Сравнение цен

Рассмотрим приблизительные цены наиболее распространенных в России производителей.

Производитель	Модель	Цена, p
Commax	COMMAX cdv-35a XL	5800−6200
	COMMAX CDV-71UM XL	16 000−17 000
	COMMAX CDV-71AM	14 000−15 000

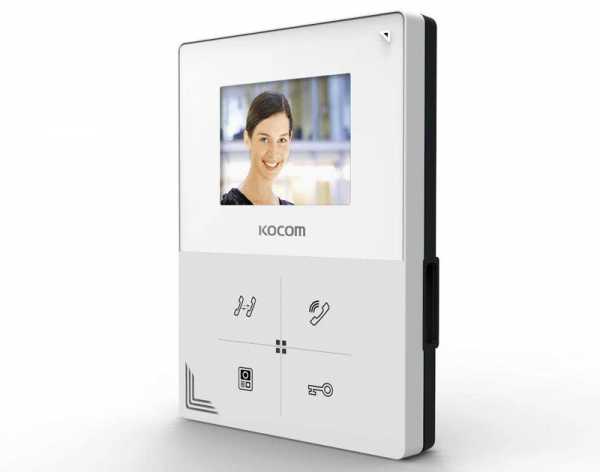

Kocom	kcv-a374	8500−9500
	kcv-a374SD	12 000−13 000
Tantos	NEO XL	13 500−14 500
	AMELIE XL	8000−9000
	PRIME XL	12 000−13 000

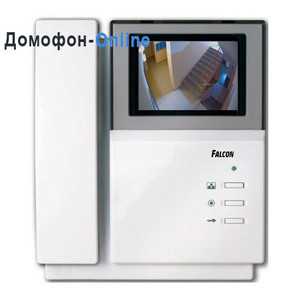

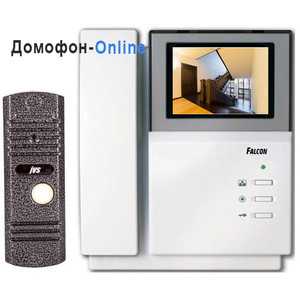

Falcon Eye	FE-35C XL	5000−6000
	FE-4HP2 XL	3800−4200

Самый недорогой Falcon Eye FE-4HP2 XL имеет маленький монохромный дисплей и самые базовые функции, а такие агрегаты как Tantos NEO XL обладают крупными полноцветными дисплеями и широким набором дополнительных возможностей.

Есть еще большой выбор моделей от бренда VIZIT, которые тоже заслуживают внимания.

Несколько рекомендаций

• Не стоит прокладывать провода системы вместе с силовыми кабелями. Это не только нарушение правил безопасности, силовые провода нередко становятся источником электромагнитных помех.
• Оборудование не следует устанавливать рядом с источниками электромагнитного излучения — антеннами локальной беспроводной сети, микроволновкой и пр.
• Для наращивания коротких проводов можно использовать обычную витую пару.

umnodom.net

Видеодомофоны для квартиры с подключением – Видеодомофон для квартиры с подключением к подъездному домофону
