Что такое терморегулятор

Содержание:

Дроссели и термостаты

2 вида термостатов для системы отопления

Особенности монтажа терморегуляторов и термостатов

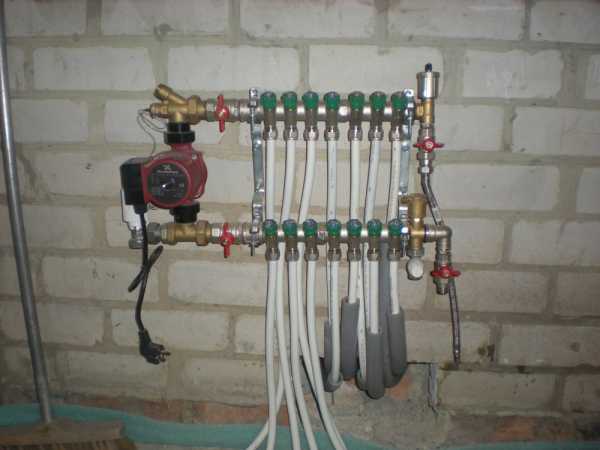

Сервоприводы (терморегуляторы) для теплого пола

Как использовать терморегуляторы наиболее эффективно?

Прежде чем описывать терморегуляторы в системе отопления квартиры или загородного дома, вначале стоит понять: что это такое и зачем они нужны? Ответ на первый вопрос можно увидеть в названии устройства. Терморегулятор контролирует температуру в системе отопления. Есть несколько разновидностей таких устройств. Но принцип работы у всех одинаковый: при слишком высокой температуре окружающей среды, теплоноситель ограничивается в доступе к нагревательным элементам. Это может быть сделано как вручную, с помощью дросселя, так и автоматически, с помощью термостата.

То есть терморегулятор помогает не расходовать слишком много тепла. Благодаря такому небольшому устройству можно существенно сократить затраты на отопление, ведь оно не будет использоваться сверх необходимого. Это также поможет сохранить бюджет при использовании электрических котлов при отоплении дачи во время отсутствия.

Терморегуляторы – достаточно простые в техническом исполнении устройства и могут использоваться от нескольких лет до десятилетий без необходимости замены. Так что их стоимость окупится всего через год-два, в зависимости от площади отапливаемого помещения и того, насколько дорогой вариант терморегулирующей системы используется. Главное – правильно распорядиться этим ресурсом.

терморегулятор для радиаторов

Дроссели и термостаты

Итак, первое деление всех устройств контроля над мощностью системы отопления можно провести по способу управления. Более старый вариант управления – это дроссель или обычный вентиль. С его помощью можно вручную увеличить или уменьшить приток теплоносителя в систему. То есть вместо того, чтобы открывать окна для того чтобы впустить прохладный воздух в дом можно просто приглушить его работу.

Но то, насколько изменится температура, придется проверять на практике. Никаких шкал и делений в этом варианте нет. Также, температура на улице меняется в течение дня, соответственно и система отопления должна работать то сильнее, то слабее. Таким образом, потребуется подкручивать дроссель несколько раз в день. Это не очень удобно. Поэтому для точной настройки отопления лучше использовать термостаты, так как они работают автоматически. Также эти устройства способны подстраиваться под определенные граничные параметры температур.

Тем не менее, дроссели крайне важны в настройке двухтрубной системы отопления частного дома. Только отрегулировав поступление теплоносителя в радиаторы по всем комнатам с помощью такой грубой настройки, можно приступать к созданию динамической системы контроля за температурой. На этом этапе необходимо разобраться с разновидностями термостатов и особенностями каждого типа.


2 вида термостатов для системы отопления

Собственно разница между термостатами заключается в сложности устройств и принципе, лежащем в основе их работы. Соответственно, изменяется и спектр возможностей такой системы. И, конечно же, стоимость. Но каждый из них имеет свой спектр ситуаций, в которых тот или иной вид термостата может стать лучшим решением вопроса цена/качество. 2 вида термостатов, которые можно увидеть на рынке, это: механические и электрические.

Механический регулятор температуры представляет собой балончик с составом, обладающим высокими показателями теплового расширения. Когда температура в системе поднимается, вещество расширяется и перекрывает клапан подачи теплоносителя. Противостоит этому движению обычная пружина. Для того чтобы отрегулировать граничные температурные показатели, достаточно с помощью специального дросселя подкрутить пружину. Чем ближе будет балончик к клапану, тем меньший нагрев потребуется веществу, чтобы перекрыть доступ теплоносителя в радиатор.


Это очень простая и дешевая система на основе термостата. Она рассчитана на миллион движений, что соответствует примерно 100 годам работы. Так что его срока эксплуатации хватит не только детям, но и внукам хозяина дома. Механические термостаты также используются для контроля работы котла. Единственное, в таком случае необходимо подсоединить к термостату рычажную систему. Короткое плечо рычага будет передавать усилие от термостата, а длинное будет контролировать движение заслонки.

Электрические регуляторы работают по несколько иному принципу. В основе их конструкции лежат 2 пластины из разных металлов. При нагревании возникает разность потенциалов, и микровольты электроэнергии передаются на транзистор. Даже такого минимального количества энергии вполне достаточно для контроля затвора и изменения показателей температуры.

Таким образом, получается более точная и дорогая система. В зависимости от сложности, электрические термостаты делятся на аналоговые и цифровые. Первые намного проще и имеют минимальную систему управления. Чаще всего, это колесико со шкалой. Со вторыми все немного сложнее. Цифровые электрические термостаты подразделяются на устройства с открытой и закрытой логикой.


Системы с закрытой логикой контролируют показатели температуры и работу системы отопления исключительно в рамках условий, установленных еще на заводе. Они дешевле и проще в настройке. Для использования в домашних условиях вполне достаточно такой системы для полноценного контроля над всем происходящим в отопительной системе. Задать программу для изменения температуры можно даже на длительный срок. Так, например, при длительном отсутствии можно забить в программу минимальный расход тепла на это время и полный запуск системы к дате возвращения. Так что экономия средств будет максимальной.

Что касается систем с открытой логикой, то они имеют максимально широкие параметры настройки. Их даже можно перепрошить при желании. Это необходимо уже для крупных производств и административных зданий. Для частного дома такой контроль не нужен, тем более что для настройки устройства придется сильно постараться. Более того, очень высокая цена цифрового электрического регулятора с открытой логикой, может отпугнуть многих.

Особенности монтажа терморегуляторов и термостатов

Обычно при покупке радиаторов с терморегулирующей системой, термостат для контроля за температурой необходимо докупать отдельно и устанавливать вручную. В целом, особых проблем с монтажем не возникнет. Они оснащены латунным резьбовым соединением, которое легко вкручивается. Главное, не прикладывать слишком большое усилие, иначе можно с легкостью сорвать резьбу. Лучше также воспользоваться уплотнителем, чтобы соединение не протекало.
установка терморегулятора на радиатор

Идеальный вариант – использование дроссельной системы на одной подводке и термостата на другой. Это поможет полностью контролировать температуру в помещении и выполнять настройку системы отопления, как это было описано выше. Но стоит, также учитывать что термостат чувствителен к температуре окружающей среды и может сбоить, если его целенаправленно нагревать или охлаждать.
установка термостата

В случае с механическим термостатом, его не стоит устанавливать вертикально, чтобы термочувствительная область не попадала в поток горячего воздуха от радиатора. Это касается и электронных регуляторов с датчиками. Сама коробочка с интерфейсом может устанавливаться где угодно. Главное, чтобы было удобно пользоваться устройством, и никто не задевал его, перемещаясь по дому. А датчики являются чувствительными устройствами:
  • Они не должны крепиться ниже 80 см. от пола, иначе холодный воздух, который там скапливается, будет сбивать работу;
  • Не стоит устанавливать датчики на ярко освещенном солнцем участке стены. Тогда в дневное время температура в доме может падать;
  • И последнее условие – удаленность от бытовых и отопительных приборов. Тепло от радиатора или задней стенки холодильника может повредить нормальной работе датчиков.

Если соблюсти все эти условия, то смонтированная система будет работать как часы. Только не стоит забывать об инструкции, идущей в комплекте. Прочитав ее заранее, можно избежать многих проблем. Особенно, когда к высокотемпературной отопительной системе с использованием радиаторов присоединяется теплый пол, то есть низкотемпературная система. Вручную тут уже температуру точно не отрегулируешь. Для теплых полов используется немного другой принцип контроля. Он основан на использовании сервоприводов.

Сервоприводы (терморегуляторы) для теплого пола

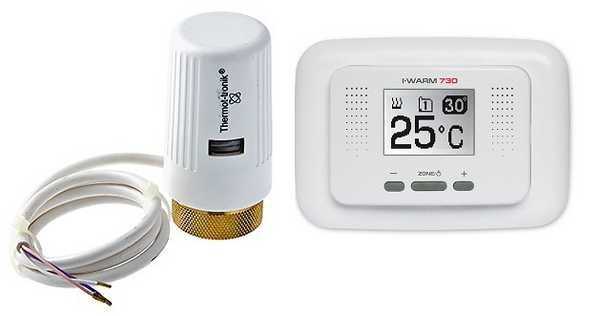

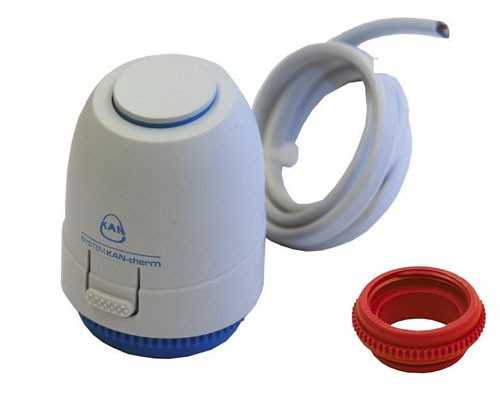

Сервоприводы оснащены небольшим двигателем и встроены в устройство термостата теплого пола. Существует два вида сервоприводов:
  • Нормально-открытые, которые используются для холодильных систем;
  • Нормально-закрытые, которые необходимы для функционирования отопления в доме.

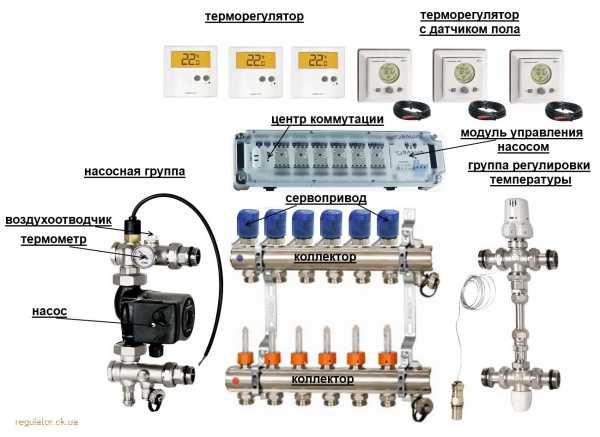

схема теплого пола

Такое странное название сервоприводы получили за положение, в котором находится заслонка по умолчанию. В нормально-закрытых сервоприводах, она, что неудивительно, закрыта. При подаче энергии открывается. В конструкции теплого пола такой сервопривод устанавливается на обратном коллекторе, другими словами – термостатическом клапане. Это помогает избавиться от ручной настройки системы.


Общая схема работы сервопривода также не представляет собой ничего сложного. В сервопривод поступает теплоноситель и передается в необходимом объеме далее в систему, в данном случае используется трех- или четырёхходовой смеситель. Регулируется только высота подъема конуса заслонки.


Команды на сервопривод можно подавать вручную, но гораздо более разумным вариантом будет использование единой контролирующей системы. Во-первых, она будет управлять работой и теплого пола, и радиаторов. Во-вторых, не будет необходимости бегать по всему дому и налаживать работу отопления вручную. Достаточно подсоединить провода и расположить консоль управления в удобном месте.

Как использовать терморегуляторы наиболее эффективно?

Как уже упоминалось выше, с помощью терморегуляторов можно взять под собственный контроль отопительную систему дома. Это само по себе удобно, но в заключение хотелось бы подробнее расписать преимущества использования терморегуляторов.
  1. Контроль расхода тепла и счетчик помогут сильно сэкономить на оплате счетов по отоплению. Вплоть до того, что терморегуляторы окупятся за пару месяцев.
  2. Электронные регуляторы помогут настроить отопление таким образом, чтобы оно работало когда это действительно необходимо. В остальное время котел будет включен на минимальную мощность, чтобы не допустить замерзания труб и прорыва системы.
  3. Комбинация теплого пола и радиаторов под контролем хозяина помещения может обеспечить уютную домашнюю обстановку в любое время года. При этом не будет постоянной смены жары и холода, а также сквозняков из-за открытых форточек и дверей.
Даже этих 3-х пунктов вполне достаточно, чтобы купить для пробы дешевый терморегулятор. Он докажет свою эффективность и вскоре можно будет обновить систему. Главное не делать это слишком часто. Даже устаревшие модели вполне способны выполнять все возложенные на них функции.

xn------6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Как выбрать и установить терморегулятор для теплого пола

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Содержание статьи:

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

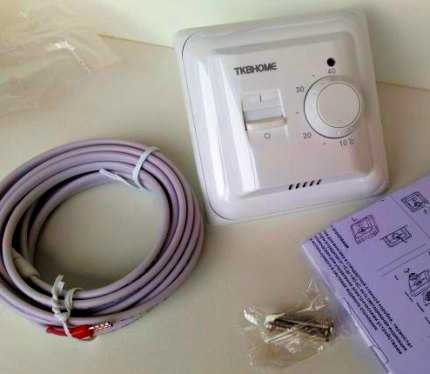

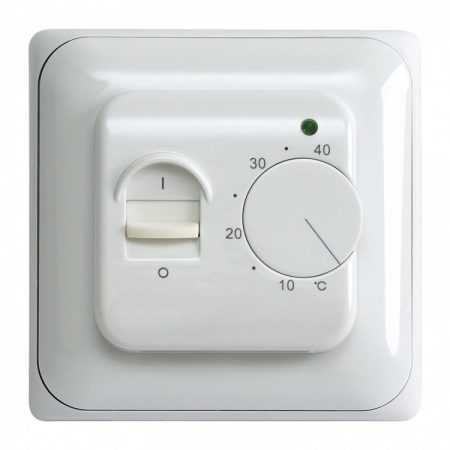

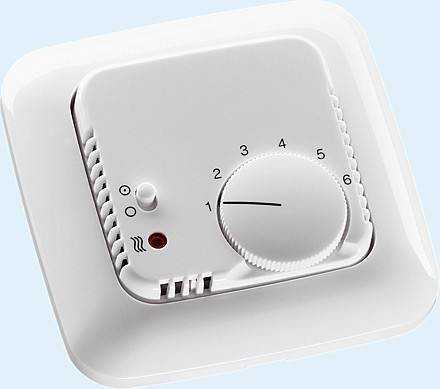

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

  1. Низкая цена.
  2. Простота эксплуатации.
  3. Возможность работы при низких температурах.
  4. Надёжность.
  5. Независимость от перепадов напряжения.
  6. Длительный срок службы.
  7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

  1. Минимальная функциональность.
  2. Отсутствие возможности дистанционного управления.
  3. Большая погрешность.
  4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

  1. Корпус.
  2. Контролирующая микросхема.
  3. Встроенный или внешний температурный датчик.
  4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

  1. Возможность установки выносного термодатчика в произвольном месте помещения.
  2. Наличие дисплея, отображающего текущую и заданную температуру.
  3. Возможность мультизонального управления нагревом.
  4. Точность термодатчика до долей градуса.
  5. Индикация в случае ошибки или поломки.
  6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

  1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
  2. Сбои в настройках при кратковременном отключении электроэнергии.
  3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

  1. Для определения температуры воздуха.
  2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
  3. Для определения температуры поверхности пола контактным способом.
  4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

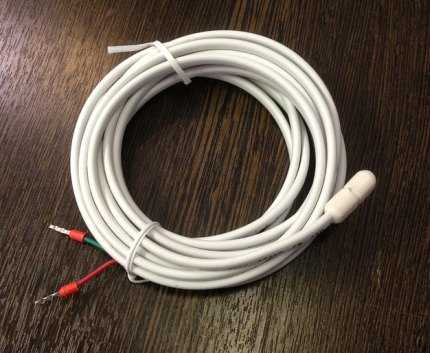

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

  1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
  2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
  3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
  7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
  10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

  1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
  2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
  3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
  4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

sovet-ingenera.com

Терморегулятор тепла: принцип работы и виды

Современные тенденции, как глобальные, так и национальные, направленные на максимальную экономию энергоносителей, вызвали всплеск интереса к приборам, обеспечивающим терморегуляцию отопления, а также ряда бытовых и производственных процессов. На этот пользовательский спрос своевременно, а порой — и с опережением откликнулись производители, предложив самый широкий ассортимент оборудования. В данной статье будет раскрыто понятие терморегулятор  тепла, а также основные принципы работы и виды.

В зависимости от вида, типа, категории, они ориентированы на экономию электроэнергии, газа, тепловой энергии теплосетей и т. д. В данном обзоре мы попытаемся, не сваливаясь в рекламу и плейсмент, разобраться во всём многообразии конструктивных типов и способов использования.

Розеточные устройства

Начнём с наиболее простого в использовании, относительно недорогого и потому наиболее распространённого типа. Как проистекает из названия, прибор предназначен для установки в обычную розетку электропитания. Внешний вид его обычно следующий: с одной стороны — это вилка для подключения к электросети; с другой — розетка (может быть несколько) для включения бытовых обогревательных приборов.

Вставляем устройство в розетку, задаём ему необходимые параметры температурного режима (с помощью прилагающейся инструкции) и подключаем обогреватель. Встроенный датчик анализирует температуру воздуха в помещении. Когда она достигнет нижнего из заданных параметров, электрическая цепь замыкается, ток подаётся на обогреватель, он включается и начинает работать. При достижении «потолка» желаемой температуры происходит обратный процесс. Таким образом, обогреватель работает только тогда, когда в этом возникает необходимость.

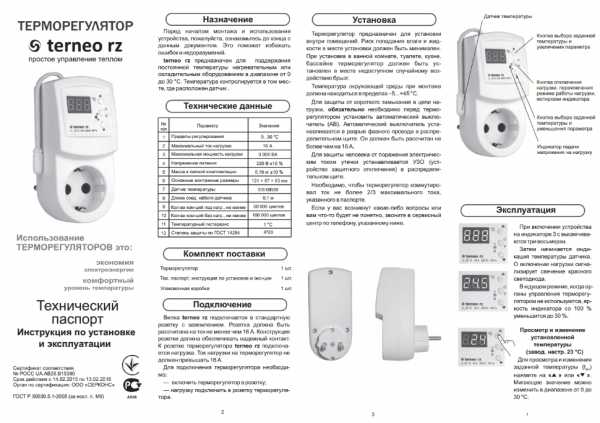

Технический паспорт в розетку Terneo RZ

В зависимости от конструктивных особенностей розеточные бывают:

  • механическими, в которых роль термостата выполняет биметаллическая пластина
  • электронные — с использованием микросхем

Первый вариант более применим для представителей старшего поколения, привыкших самостоятельно «разобраться» в рабочей схеме: устройства с биметаллической пластиной способны починить самостоятельно. Остальные пользователи пусть воспримут это как шутку и избегают самодеятельности.

Перечисляя достоинства, отмечаем следующее. Прежде всего, относительная дешевизна и простота в эксплуатации. Для их установки нет необходимости приглашать специалиста, иметь собственные глубокие познания в электротехнике и электронике. В принципе, достаточно среднего школьного образования и некоторой смекалки. Такое устройство легко перемещается с места на место и используется там, где необходим в текущий момент. При должной настройке его можно использовать просто как розетку для чайника, утюга.

Единственное условие — чтобы мощность не превышала декларируемую в паспорте регулятора.

Недостатки очевидны. Использование их возможно только для экономии электроэнергии. Применимы они прежде всего там, где используют масляные радиаторы и прочие виды электрообогревателей. В усадебных домах с газовым или твердотопливным отоплением использование таких регуляторов ограничено.

Основные узлы для радиатора

Офисы, складские помещения, дачные домики — основное поле применения. И ещё квартиры в домах многоэтажной застройки с центральным отоплением: там, где по сложившейся традиции, отопительный сезон начинается чуть позже, а заканчивается чуть раньше, и возникает необходимость в дополнительном обогреве помещений.

Автоматические терморегуляторы

Основной вид регулирующий приборы для контроля автономных теплогенерирующих устройств: газовыми и твердотопливными котлами, пиролизными и газогенераторными установками, а также тёплыми полами.

Как правило, размещается в стене помещения и соединяется электрическим проводом с управляющим блоком генерирующего устройства. Непосредственно на механизм устанавливается монитор для установки необходимых параметров, которые будут в дальнейшем поддерживаться автоматически.

Радиаторный “Danfoss”

В отличии от традиционной автоматики обогревательных котлов, ориентированной на поддержание температурных параметров рабочего теплоносителя (как правило воды), он поддерживает заданные параметры воздуха или покрытия пола. Что обеспечивает дополнительную экономию потребляемой энергии.

Анализ температуры окружающей среды обеспечивается наличием датчиков, установленных как на самом регуляторе, так и выносных. Последние чаще всего располагаются на концах кабелей длиной от 0,2 до 3 метров. Питание регулятора может обеспечиваться как электросетью (что ставит его в зависимость от исправности сети), так и подключением к аккумуляторным батареям.

  • Кроме основной функции, автоматические имеют целый ряд дополнительных опций. Перечислим лишь некоторые из них:
  • Мониторинг давления рабочей жидкости в системе.
  • Контроль над уровнем дизельного топлива в питающем баке
  • Контроль над количеством гранул в пелетном тепловом устройстве
  • Перекрытие магистрали водяной подпитки по сигналу утечки
  • Включение пожарной сигнализации по сигналу задымления
  • Отслеживание периметра территории по сигналу движения

Как видим, опциональный набор функций выходит за границы управления энергосберегающими процессами и распространяется на множество других функций жизнеобеспечения. Что, конечно, важно и существенно, однако превышает рамки данного обзора.

Резюмируя сказанное, приходим к выводу, что автоматика способна обеспечить контроль над основными функциями жизнеобеспечения жилого дома. Вместе с тем, не избавляет его от ряда существенных недостатков. Среди которых отмечаем зависимость от источников питания и невозможность дистанционного контролирования.

Иными словами, если что-то пошло не так, изменить параметры мы можем, только пребывая рядом с устройством. Что затруднительно, если речь идёт, к примеру, о загородном доме. Последняя из перечисленных проблем вскорости нашла свое техническое решение. Об этом мы поговорим дальше, а пока отметим, что восприимчивыми являются далеко не все разновидности котлов и прочих теплогенераторных устройств. Впрочем, большинство современных котлов европейского производства имеют подобную восприимчивость опционально.

Устройства GSM

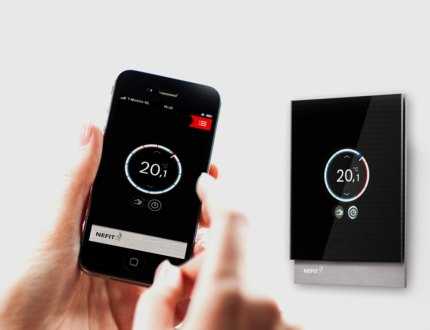

Один из наиболее перспективных способов — с помощью мобильного телефона, посредством передачи ему команд с помощью СМС-сообщений. Для этого прибор должен быть оборудован разъёмом для СИМ-карты. Далее всё довольно понятно, а остальное проистекает из инструкции. Обмен сообщениями в данном случае обоюден: процессор сигнализирует об изменениях и неполадках в системе, владелец отдает конкретные указания о необходимых манипуляциях.

Тем, для кого типовая инструкция принадлежит к категории предметов «…много букв, не осилил», подобные вещи не рекомендуются. Для всех остальных – это оптимальный способ контролирования. Особенно это касается загородного дома, где бываешь в лучшем случае ранним утром-поздним вечером, а то и исключительно на выходные. Хочется предупредить о ряде вещей, может быть, и не самых ключевых, но достаточно существенных при попытке управления, посредством мобильного телефона.

  • Итак, первое. Выбираем СИМ-карту оператора, качество покрытия которого в вашем регионе не вызывает сомнений. Иначе в самый ответственный момент всё это, по закону подлости, засбоит.
  • Второе, берём для этого чистую СИМ-ку, а не ту, что где-то когда-то не пригодилась. На неё неизменно будет приходит куча сообщений из разных источников, засоряющая память и усложняющая его работу.
  • Третье, хорошо бы обзавестись тарифным планом, позволяющим отправлять достаточное количество сообщений бесплатно. Впрочем, это зависит от финансовых возможностей пользователя.
  • И последнее, из горького опыта непосредственных пользователей. Без крайней необходимости не стоит пытаться управлять твердотопливным котлом с помощью СМС-сообщений. Процесс сгорания угля, чурок, поленьев, пелет насколько индивидуален и специфичен, что дистанционно ему мы, скорее, повредим, нежели поможем.

Аналогичным образом происходит Интернет-администрирование отопительным процессом. На ноутбук или планшет устанавливается соответствующее приложение (у многих производителей идёт как опционный довесок к техдокументации). Оно даёт возможность отслеживать происходящее и управлять им в режиме реального времени.

Механизмы для тёплых полов

Наш обзор был бы совершенно неполон без упоминания о специфических устройствах, предназначенных для регулирования системы тёплых полов. Интерес к данному виду оборудования объясняется всё более широким распространением подобных отопительных систем. Специфика использования связана с особенностями установки. Их должно быть не менее двух на каждое помещение. Один из них закладывается в гофрированную трубку в цементном основании пола комнаты.

Такая укладка связана с необходимостью рано или поздно менять исчерпавшие свой ресурс датчики на новые. И очень хотелось бы не ковырять при этом цементное основание. Уложенные в заранее подготовленные каналы гофротрубки позволят делать это с минимальными повреждениями интерьера помещения.

Кроме того, он должен будеть следить за температурой паркета, ламината, линолеума или что у нас там, не допуская его перегрева и повреждения. Второй же — за температурой воздуха в комнате. Ибо греем мы всё-таки воздушное пространство, а не напольную поверхность при всей её значимости.

Основная задача — отслеживать оба показателя, регулируя степень нагрева соответственно им. Из всего многообразия наибольшее распространение приобрела торговая марка Devi — один из брендов известнейшего датского производителя терморегулирующего оборудования Danfoss.



Терморегуляторы для инкубаторов

Это совершенно иной тип регулирующего оборудования, во многом отличный от рассматриваемых ранее. Они имеют широкое распространение уже несколько десятилетий, помогая  фермерам, владельцам индивидуальных крестьянских хозяйств, дачникам в выведении потомства домашней птицы.

Они ориентированы не столько на экономию электроэнергии (или других видов энергии, что случается гораздо реже), сколько на создание оптимальных условий для инкубации яиц и выращивания потомства в первые дни жизни. Регулирование желаемой температуры здесь происходит с точностью не до градуса, а до его десятой. Ведь весь регулируемый диапазон в процессе инкубации составляет 35—39 градусов. Поэтому здесь уместны предельно точные механизмы установки типа регулировочного винта.

В советские времена хорошим тоном считалась способность соорудить терморегулятор для инкубатора своими руками, с помощью паяльника, отвёртки и приобретённых разными способами конденсаторов-транзисторов. В наши дни, когда промышленность освоила выпуск самых разных, так по стоимости, так и по мощности, это специфическое умение, по-видимому уходит в прошлое. Единственное, что осталось неизменным — правильно подобранное оборудование является приятным дополнением, облегчением для кармана, при инкубации домашней птицы он банально незаменим.



Подводя итог нашему небольшому исследованию, отметим отсутствие в нём претензий на истину в любой инстанции. И, всё-таки, сделаем упор на две, как будто бы, непреложные вещи. Первое: внимательно проверяем наличие сертификатов, гарантийных обязательств, инструктивных материалов на знакомом нам языке. Второе: приглашённый для монтажа терморегулирующего оборудования специалист обязан руководствоваться вашими требованиям, а не только собственными желаниями. Думаем, выбираем, экономим… Успехов вам!

Видео мастер класс “Простой терморегулятор

Терморегулятор для инкубаторов и не только! Тест и подключение.


Watch this video on YouTube

ecoteplo.pro

Терморегулятор для теплого пола какой лучше выбрать

Содержание:
  1. Как выбрать терморегулятор для теплого пола
  2. Механический терморегулятор
  3. Электронный терморегулятор
  4. Программируемый терморегулятор
  5. Терморегулятор для электрического теплого пола
  6. Монтаж терморегулятора
  7. Настройка терморегулятора

Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется терморегулятор для теплого пола. Совместно с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в данном пространстве. Терморегуляторы могут быть установлены в каждом помещении, где имеются теплые полы и регулируют степень обогрева в каждом из них. Некоторые модели оборудуются сенсорным управлением, дополнительными температурными датчиками, могут программироваться на различные температурные значения в то или иное время суток или дни недели.

Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

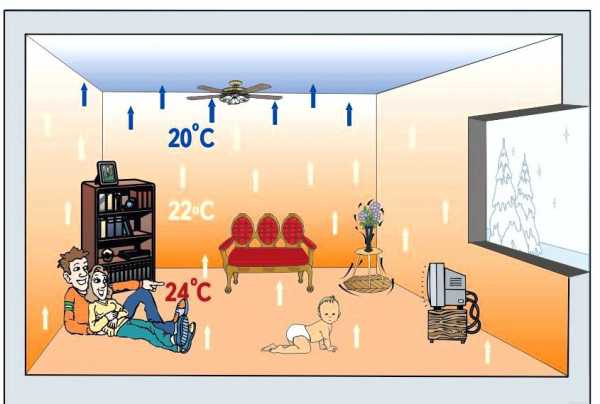

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

  • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
  • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
  • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
  • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината, который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.

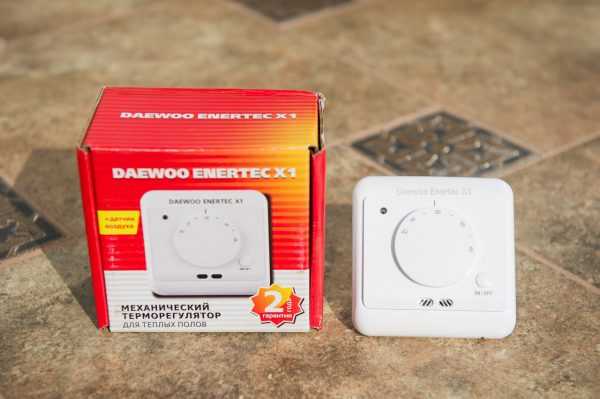

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Электронный терморегулятор для теплого пола

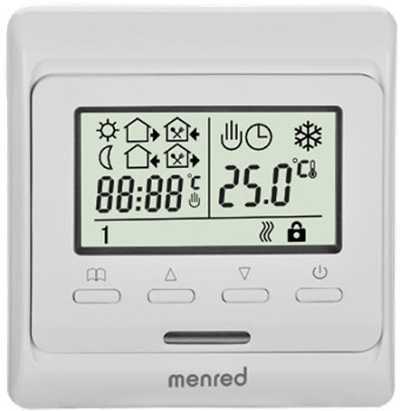

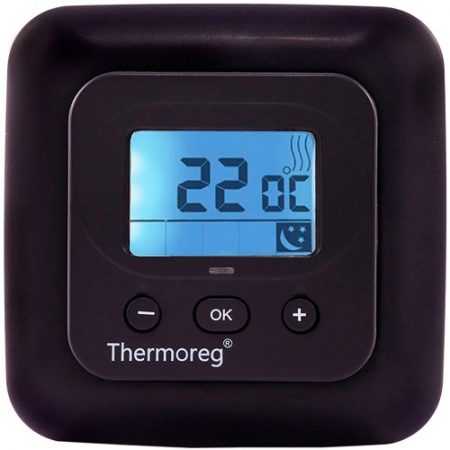

Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.

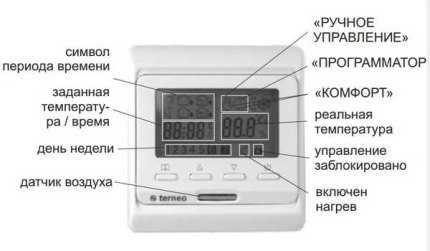

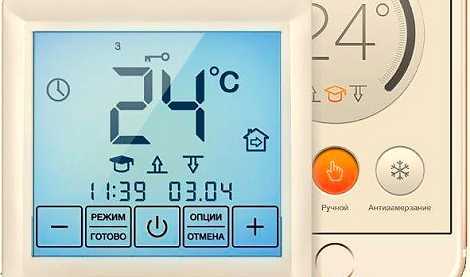

На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.

Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

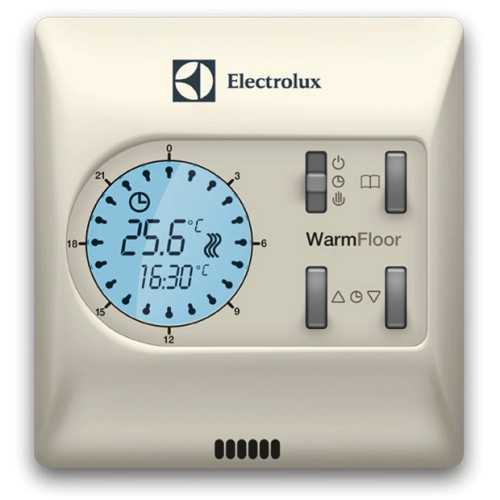

Программируемый терморегулятор для теплого пола

При отоплении больших площадей большое значение приобретает экономия электроэнергии, особенно при использовании теплых полов. Данная проблема легко решается с помощью программируемого терморегулятора, используемого не только с кабельными, но и пленочными системами.

Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например, отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.

Терморегулятор для электрического теплого пола

Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.

В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.

Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры – внутренним и внешним. Первый измеряет температуру полов, а второй – температуру воздуха в помещении.

Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля. В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.

Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.

Как установить терморегулятор для теплого пола

Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка. Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,6-1,0 м. Перед началом работ домашняя сеть должна быть обесточена.

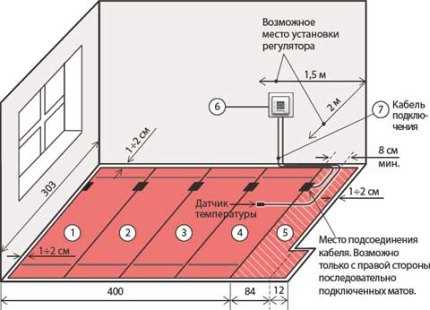

Монтаж терморегулятора теплого пола начинается с подводки питающих проводов к монтажной коробке. Далее между терморегулятором и нагревательным элементом подключается температурный датчик, который укладывается в гофрированную трубу.

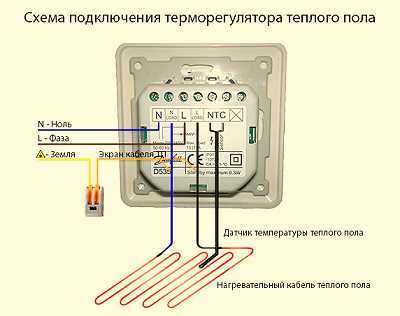

Соединение проводов с термостатом должно выполняться по установленной схеме подключения. Фазный и нулевой провода подключаются в соответствующие клеммы, а провода от датчика подключаются в отдельные гнезда с надписью sensor. Сам прибор аккуратно помещается в монтажную коробку. Если имеются помехи в виде проводов или гофрированных трубок, их нужно устранить. Терморегулятор располагается ровно по уровню. После этого панель управления устанавливается на свое место и закрепляется винтами.

Настройка терморегулятора теплого пола

Различные модели терморегуляторов могут работать в ручном и автоматическом режиме. Данный фактор нужно учитывать при выборе терморегулятора для теплого пола. От этого зависят и все необходимые регулировки. Выставляются часы и дни недели, а также выполняется углубленная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.

Все действия по регулировке подробно описываются в руководстве по эксплуатации. Отдельно выполняется блокировка от детей, которые могут из любопытства нечаянно сбить настройки. Для этого предусмотрено одновременное нажатие клавиш «вверх» и «вниз». Разблокировать терморегулятор нужно этими же клавишами.

electric-220.ru

Терморегулятор своими руками: схема, видео, фото

Продолжаем нашу рубрику электронные самоделки, в этой статье мы будем рассматривать устройства, поддерживающие определенный тепловой режим, или же сигнализирующие о достижении нужного значения температуры. Такие устройства имеют очень широкую сферу применения: они могут поддерживать заданную температуру в инкубаторах и аквариумах, теплых полах и даже являться частью умного дома. Для вас мы предоставили инструкцию о том, как сделать терморегулятор своими руками и с минимумом затрат.

Немного теории

Простейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.

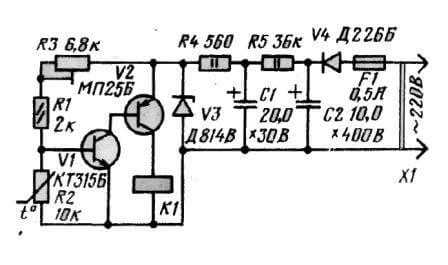

Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства. Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.

Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение. Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК. При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора. Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.

Обзор схем

Напряжение разности с измерительного плеча поступает на спаренный транзистор с большим коэффициентом усиления, а в качестве компаратора выступает электромагнитное реле. При достижении на катушке напряжения, достаточного для втягивания сердечника, происходит ее срабатывание и подключение через ее контакты исполнительных устройств. При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов и отключение полезной нагрузки.

Особенностью такого типа реле является наличие гистерезиса — это разница в несколько градусов между включением и отключением самодельного терморегулятора, из-за присутствия в схеме электромеханического реле. Таким образом, температура всегда будет колебаться на несколько градусов возле нужного значения. Вариант сборки, предоставленный ниже, практически лишен гистерезиса.

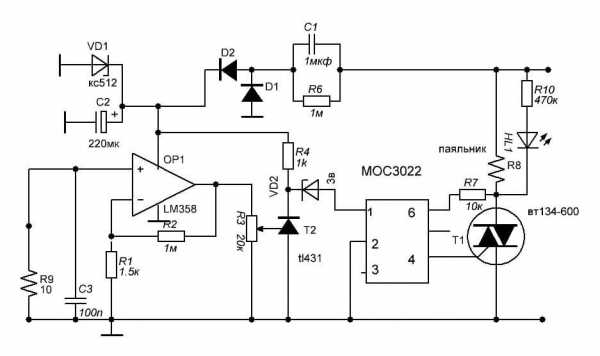

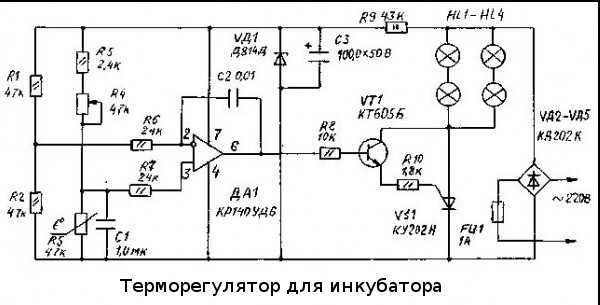

Принципиальная электронная схема аналогового терморегулятора для инкубатора:

Данная схема была очень популярна для повторения в 2000 годах, но и сейчас она не потеряла актуальность и с возложенной на нее функцией справляется. При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически бесплатно.

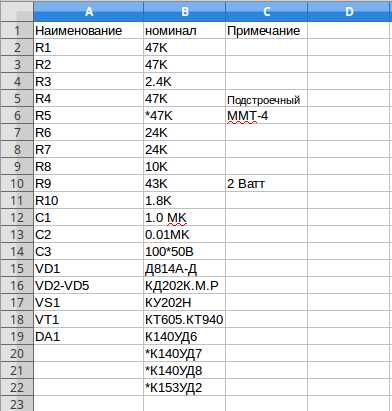

Сердцем самоделки является интегральный усилитель К140УД7 или К140УД8. В данном случае он подключен с положительной обратной связью и является компаратором. Термочувствительным элементом R5 служит резистор типа ММТ-4 с отрицательным ТКЕ, это значит, что при нагревании его сопротивление уменьшается.

Выносной датчик подключается через экранированный провод. Для уменьшения наводок и ложного срабатывания устройства, длина провода не должна превышать 1 метр. Нагрузка управляется через тиристор VS1 и максимально допустимая мощность подключаемого нагревателя зависит от его номинала. В данном случае 150 Ватт, электронный ключ — тиристор необходимо установить на небольшой радиатор, для отвода тепла. В таблице ниже представлены номиналы радиоэлементов, для сборки терморегулятора в домашних условиях.

Устройство не имеет гальванической развязки от сети 220 Вольт, при настройке будьте внимательны, на элементах регулятора присутствует сетевое напряжение, которое опасно для жизни. После сборки обязательно изолируйте все контакты и поместите устройство в токонепроводящий корпус. На видео ниже рассматривается, как собрать терморегулятор на транзисторах:

Самодельный термостат на транзисторах

Теперь расскажем как сделать регулятор температуры для теплого пола. Рабочая схема срисована с серийного образца. Пригодится тем, кто хочет ознакомиться и повторить, или как образец для поиска неисправности прибора.

Центром схемы является микросхема стабилизатора, подключенная необычным способом, LM431 начинает пропускать ток при напряжении выше 2,5 Вольт. Именно такой величины у данной микросхемы внутренний источник опорного напряжения. При меньшем значении тока она ни чего не пропускает. Эту ее особенность стали использовать во всевозможных схемах терморегуляторов.

Как видим, классическая схема с измерительным плечом осталась: R5, R4 – дополнительные резисторы делителя напряжения, а R9 — терморезистор. При изменении температуры происходит сдвиг напряжения на входе 1 микросхемы, и в случае, если оно достигло порога срабатывания, то напряжение идет дальше по схеме. В данной конструкции нагрузкой для микросхемы TL431 являются светодиод индикации работы HL2 и оптрон U1, для оптической развязки силовой схемы от управляющих цепей.

Как и в предыдущем варианте, устройство не имеет трансформатора, а получает питание на гасящей конденсаторной схеме C1, R1 и R2, поэтому оно так же находится под опасным для жизни напряжением, и при работе со схемой нужно быть предельно осторожным. Для стабилизации напряжения и сглаживания пульсаций сетевых всплесков, в схему установлен стабилитрон VD2 и конденсатор C3. Для визуальной индикации наличия напряжения на устройстве установлен светодиод HL1. Силовым управляющим элементом является симистор ВТ136 с небольшой обвязкой для управления через оптрон U1.

При данных номиналах диапазон регулирования находится в пределах 30-50°С. При кажущейся на первый взгляд сложности конструкция проста в настройке и легка в повторении. Наглядная схема терморегулятора на микросхеме TL431, с внешним питанием 12 вольт для использования в системах домашней автоматики представлена ниже:

Данный терморегулятор способен управлять компьютерным вентилятором, силовым реле, световыми индикаторами, звуковыми сигнализаторами. Для управления температурой паяльника существует интересная схема с использованием все той же интегральной микросхемы TL431.

Для измерения температуры нагревательного элемента используют биметаллическую термопару, которую можно позаимствовать с выносного измерителя в мультиметре или купить в специализированном магазине радиодеталей. Для увеличения напряжения с термопары до уровня срабатывания TL431, установлен дополнительный усилитель на LM351. Управление осуществляется через оптрон MOC3021 и симистор T1.

При включении терморегулятора в сеть необходимо соблюдать полярность, минус регулятора должен быть на нулевом проводе, иначе фазное напряжение появится на корпусе паяльника, через провода термопары. В этом и является главный недостаток этой схемы, ведь не каждому хочется постоянно проверять правильность подключения вилки в розетку, а если пренебречь этим, то можно получить удар током или повредить электронные компоненты во время пайки.  Регулировка диапазона производится резистором R3. Данная схема обеспечит долгую работу паяльника, исключит его перегрев и увеличит качество пайки за счет стабильности температурного режима.

Еще одна идея сборки простого терморегулятора рассмотрена на видео:

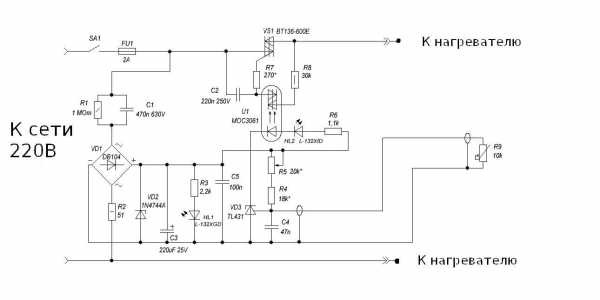

Регулятор температуры на микросхеме TL431

Также дополнительно рекомендуем просмотреть еще одну идею сборки термостата для паяльника:

Простой регулятор для паяльника

Разобранных примеров регуляторов температуры вполне достаточно для удовлетворения нужд домашнего мастера. Схемы не содержат дефицитных и дорогих запчастей, легко повторяются и практически не нуждаются в настройке. Данные самоделки запросто можно приспособить для регулирования температуры воды в баке водонагревателя, следить за теплом в инкубаторе или теплице, модернизировать утюг или паяльник. Помимо этого можно восстановить старенький холодильник, переделав регулятор для работы с отрицательными значениями температуры, путем замены местами сопротивлений в измерительном плече. Надеемся наша статья была интересна, вы нашли ее для себя полезной и поняли, как сделать терморегулятор своими руками в домашних условиях! Если же у вас все еще остались вопросы, смело задавайте их в комментариях.

Будет интересно прочитать:

samelectrik.ru

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

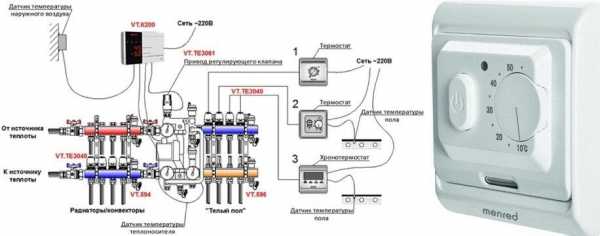

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной - распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

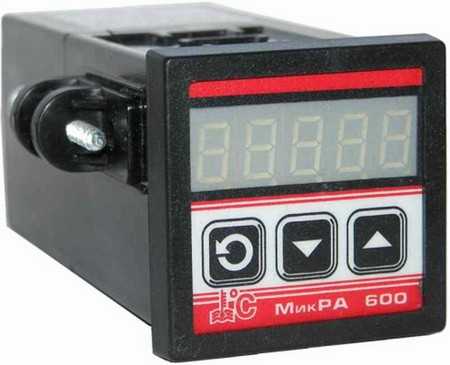

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

pol-spec.ru

как работает + как починить

Сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обустройство жилого пространства вполне обоснованно считается неполноценным. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Выполненный своими руками ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях конструкции и принципах действия прибора.

Мы расскажем о том, как обнаружить неисправность термостата. В предложенной нами статье подробно описано, как производится его замена во время ремонта холодильника марки Stinol. Информацию сопровождает тематическая подборка фото- и видеоматериалов с советами экспертов.

Содержание статьи:

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

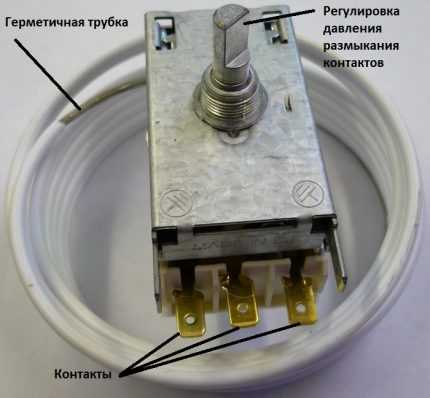

Терморегулятор – это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

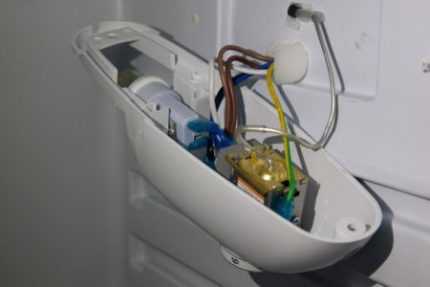

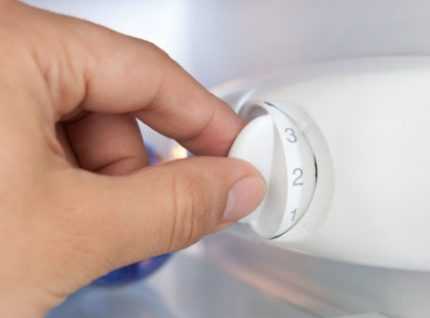

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

  • компрессор работает без перерывов или с очень короткими и редкими перерывами;
  • температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
  • на стенках появляется большое количество изморози или даже льда;
  • внутри холодильника слишком тепло;
  • холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

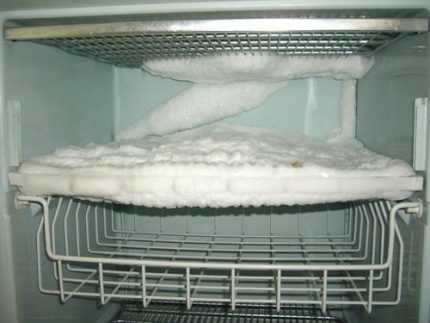

Если внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и , например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
  • при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
  • температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

Чтобы удалить регулировочную ручку холодильника Stinol (1), необходимо воспользоваться каким-нибудь острым предметом, например, шилом. Затем удаляют декоративную накладку (2), которую удерживают четыре выступа

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают термореле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Крепежные элементы, которые фиксируют панель управления и дверную навеску (1) холодильника Stinol нужно откручивать, продвигаясь к двери, а не от нее

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

После того, как сняты двери и верхняя панель холодильника Stinol, можно осторожно вынуть термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Для продолжения замены терморегулятора в холодильнике Stinol нужно снять накладку (1) в холодильной камере и вынуть капиллярную трубку (2)

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является , с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Здесь подробно показан процесс замены терморегулятора на примере холодильника АТЛАНТ:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

sovet-ingenera.com

Терморегулятор для – Терморегулятор для радиатора отопления: виды, установка

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
