Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).
Выбор по техническим характеристикам
Содержание статьи
Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.
Локальные и общие стабилизаторы — первое с чем надо определиться
Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.
По количеству фаз
Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:
- Если есть аппаратура, которая подключается сразу к трем фазам, то стабилизатор напряжения для дома нужен трехфазный.
Схема подключения стабилизатора к однофазной цепи
- Если аппаратура подключается только к одной из фаз, нужны однофазные стабилизаторы на каждую из фаз. Причем мощность их не обязательно должны быть одинаковой, так как нагрузка обычно распределена неравномерно.

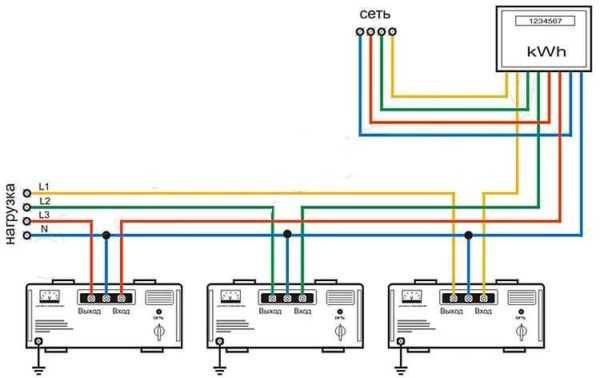

На трехфазные цепи можно поставить три однофазных
Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.
Выбор мощности
Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

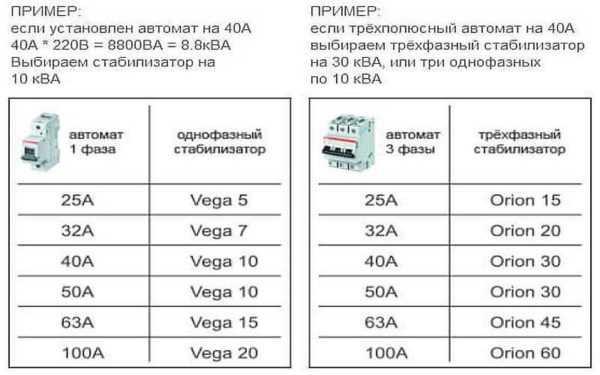

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов
Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.
При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках). Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.
Точность стабилизации
Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.
Точность стабилизации — один из первых параметров, на которые надо обратить внимание
Диапазон входного напряжения: предельный и рабочий

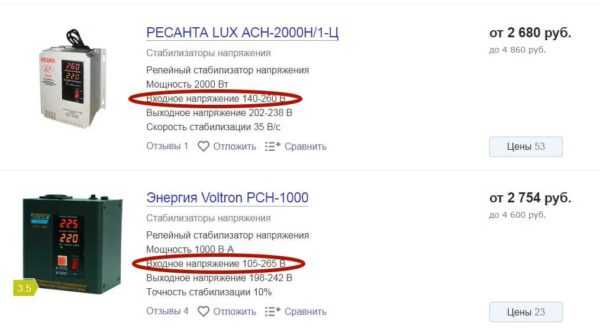

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.
Предельный диапазон указывают не всегда, но есть рабочий
Нагрузочная и перегрузочная способность
Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.
Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет
Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.
Виды, плюсы, минусы
Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.
Видов и типов стабилизаторов напряжения для дома много….
Электронные (симисторные)
Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).
К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

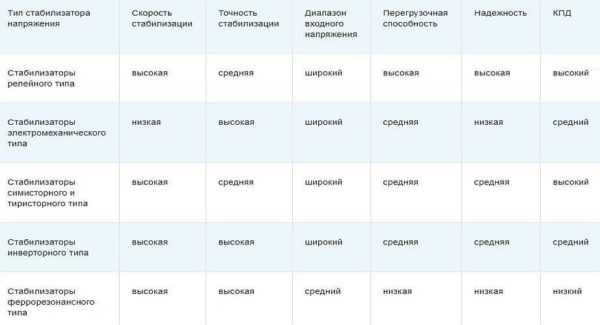

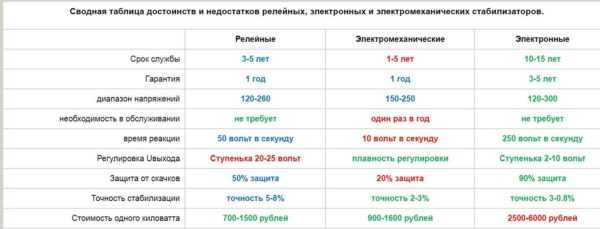

Сравнение основных типов стабилизаторов
Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.
Электромеханические

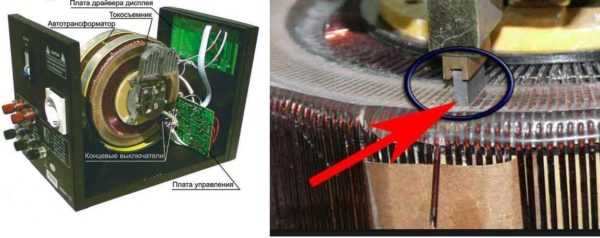

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.
Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.
Электро-механические — недорогие, надежные, но с малой скоростью коррекции
Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.
Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).
Феррорезонансные
Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.
Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы
Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.
Инверторные
Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.
В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

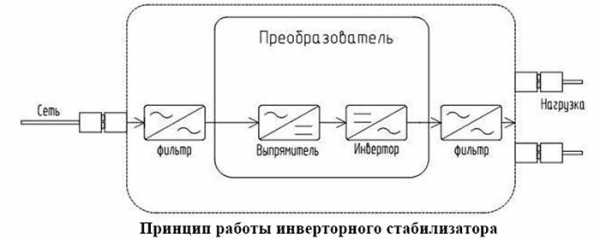

Блок-схема инверторного стабилизатора напряжения
Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:
- Широкий рабочий диапазон стабилизации. Нормальный показатель — от 115-290 В.
- Малое время отклика — задержка составляет несколько миллисекунд.
- Высокая точность стабилизации: средние показатели в классе 0,5-1%.
- На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
- Подавление помех любого характера.
- Небольшие размеры и масса.
По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.
Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи
Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.
Какой стабилизатор лучше
Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования — лучший выбор.
Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:
- Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
- Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.
Чтобы проще было выбрать, какой стабилизатор напряжения лучше
- Купили новую технику, а она не хочет работать, выдает ошибку по питанию. Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.
Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.
Выбор производителя и цены
Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.
Советы по выбору стабилизатора
Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.
Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.
Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.
| Название | Тип | Рабочее входное напряжение | Точность стабилизации | Тип размещения | Цена | Оценка пользователей по 5-балльной шкале | Примечания |
|---|---|---|---|---|---|---|---|
| RUCELF SRWII-12000-L | релейный | 140-260 В | 3,5% | настенный | 270$ | 4,0 | |
| RUCELF SRFII-12000-L | релейный | 140-260 В | 3,5% | напольное | 270$ | 5,0 | |
| Энергия Hybrid СНВТ-10000/1 | гибридный | 144-256 В | 3% | напольное | 300$ | 4,0 | на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Энергия Voltron PCH-15000 | релейный | 100-260 В | 10% | напольное | 300$ | 4,0 | |
| RUCELF SDWII-12000-L | электромеханический | 140-260 В | 1,5% | настенное | 330$ | 4,5 | |
| РЕСАНТА ACH-10000/1-ЭМ | электромеханический | 140-260 В | 2% | напольное | 220$ | 5.0 | |
| РЕСАНТА LUX АСН-10000Н/1-Ц | релейный | 140-260 В | 8% | настенное | 150$ | 4,5 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| РЕСАНТА ACH-10000/1-Ц | релейный | 140-260 В | 8% | напольное | 170$ | 4.0 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Otea Vega 10-15 / 7-20 | электронный | 187-253 В | 0,5% | напольное | 1550$ | 5,0 | |
| Штиль R 12000 | электронный | 155-255 В | 5% | напольное | 1030$ | 4,5 | |
| Штиль R 12000C | электронный | 155-255 В | 5% | напольное | 1140$ | 4.5 | |
| Энергия Classic 15000 | электронный | 125-254 В | 5% | настенное | 830$ | 4,5 | |
| Энергия Ultra 15000 | электронный | 138-250 В | 3% | настенное | 950$ | 4,5 | |
| СДП-1/1-10-220-Т | электронный инверторный | 176-276 В | 1% | напольное | 1040$ | 5 | синусоида без искажений |
Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
stroychik.ru
80 фото и советы по выбору
Низким напряжением и его скачками в сети сейчас никого не удивишь. Эта проблема является актуальной для многих семей. Ее следствием является выход из строя бытовой техники. Чтобы защитить все или отдельные приборы и устройства в доме, используются стабилизаторы напряжения.
Но для правильного выбора нужного устройства, необходимо понять принцип действия и достоинства отдельных типов.
Назначение и особенности функционирования

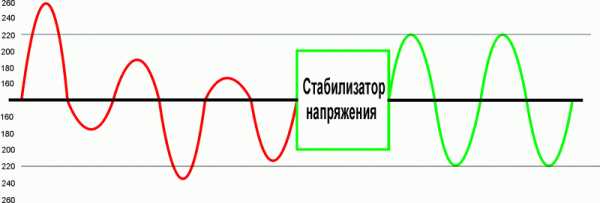

Стабилизатор напряжения представляет собой прибор электронного или электромеханического типа действия, предназначенный для преобразования электроэнергии на входе.
В результате появляется возможность поддерживать параметры сетевого напряжения в заданном диапазоне в случае, если будут происходить существенные по величине скачки входного напряжения и нагрузочного тока на выходе.
Стабилизатор на 220 В может быть сетевого или магистрального типа. Первая модификация используется для контроля напряжения при подключении одного или нескольких по выбору устройств. Присоединение производится к стандартной розетке в доме.
А вот магистральные устройства рассчитаны на преобразование электроэнергии до нужных параметров для всех приборов в квартире. Их мощность достаточно высока – более 4 кВт, поэтому подключают к электромагистрали.
Благодаря работе стабилизаторов, решаются такие задачи:
- при отклонениях в параметрах напряжения осуществляется повышение или понижение до стандартных значений 220-230 В;
- при возникновении серьезных перепадов в сети, например меньше 165 В и выше 255 В, производится отключение электроприборов в автоматическом режиме.
Основные типы стабилизаторов
Прежде чем определять, какие стабилизаторы напряжения лучше, целесообразно рассмотреть основные типы устройств, принцип их действия и основные преимущества.

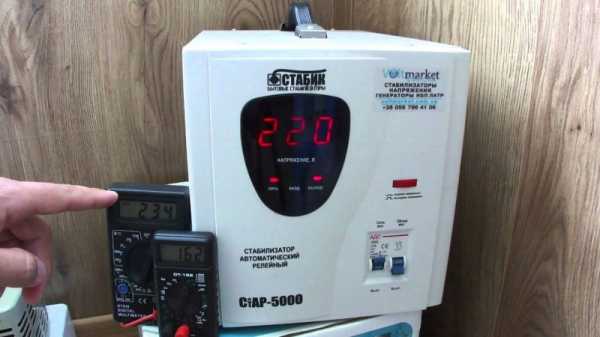

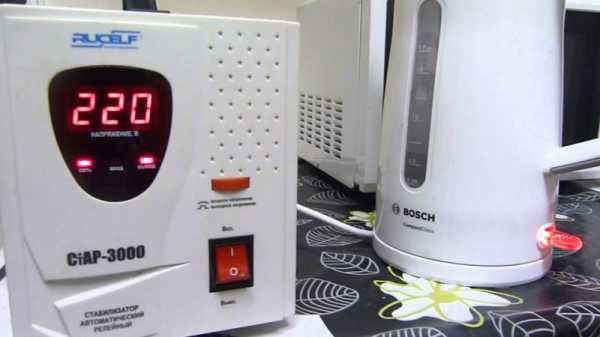

Релейные
Такие ступенчатые модели функционируют по схеме переключения трансформаторных обмоток специальным реле силового вида, которое активизируется автоматически. Располагаются такие реле или на плате, или на корпусе устройства.
Параметры напряжения на входе оцениваются непрерывно, а при их отклонении от заданного уровня активизируется переключатель на увеличение или снижение напряжения. Достоинствами моделей считаются:
- компактность;
- высокая точность корректировки;
- расширенный предел регулировки;
- устойчивость к перегрузкам;
- возможность нормальной работы при температуре от -20 до +40 градусов;
- невысокий уровень шума;
- долговечность эксплуатации.
Это недорогие модификации, недостатком которых является ступенчатый механизм выравнивания напряжения.
Электронные
Такие стабилизаторы могут быть симисторными и тиристорными. Первый вид имеет высокие параметры КПД и отличную скорость реагирования.
Вторые также демонстрируют прекрасные свойства стабилизации, но имеют более высокую стоимость. Например, в однофазных моделях устанавливаются два параллельных тиристора, а стабилизатор на 380 В для дома имеет шесть единиц – на все фазы.
Электронные устройства отличаются такими преимуществами:
- повышенной точностью регулировки;
- исключение потерь в мощности при стабилизации;
- устранение задержек;
- малая шумливость.
Но при этом прибор достаточно массивен по весу и размерам, стоит он дорого.

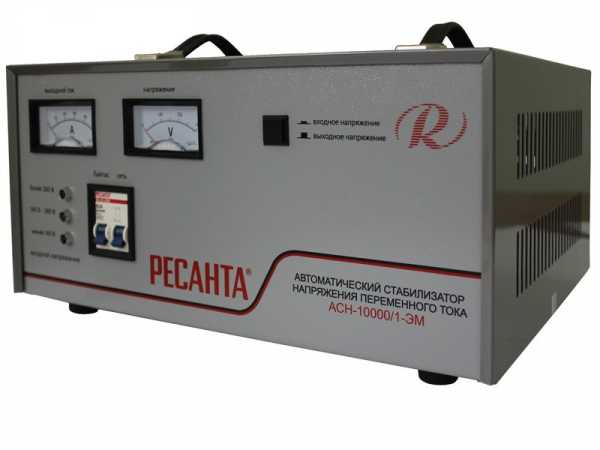

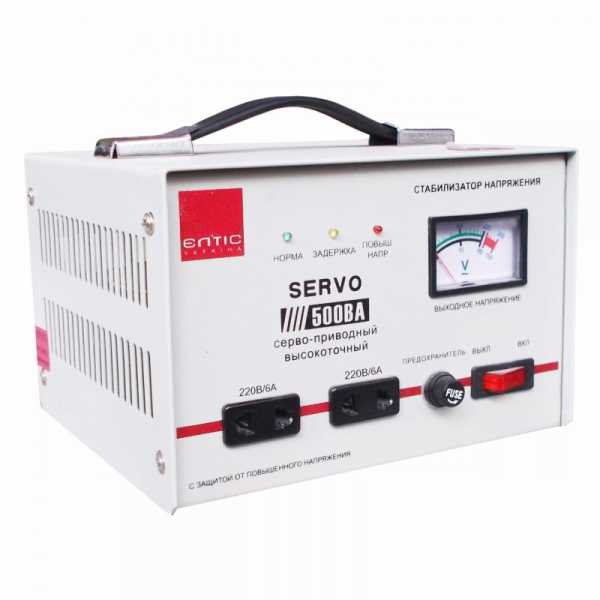

Электромеханические
Такие стабилизаторы имеют в составе автотрансформатор, а регулирование происходит за счет движения электрода угольного типа по обмоткам. Приводится в действие электроприводом. Устройства могут быть сетевого и магистрального подключения.
А достоинства следующие:
- компактность и невысокая цена;
- работа в диапазоне напряжения на входе от 130 В до 260 В;
- отсутствие искажений;
- стойкость к высоким нагрузкам и помехам.
Однако даже лучшие стабилизаторы данного типа имеют невысокие параметры быстродействия, работают шумно, не могут задействоваться при низких температурах.
Феррорезонансные
В цепи «конденсатор-трансформатор» возникает эффект феррорезонанса напряжения. На этом принципе и основана работа стабилизатора. Это очень крупные и шумные устройства, которые могут задействоваться в условиях высокой влажности и повышенных температур.

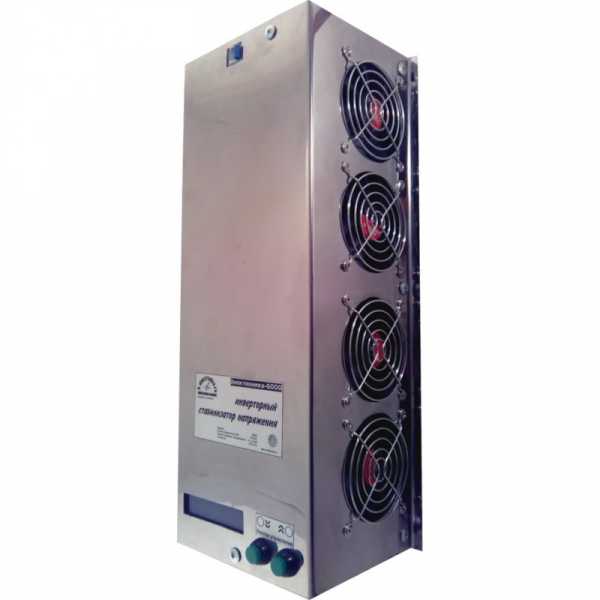

Инверторные
Это очень дорогие модели. В них установлен микроконтроллер, а также генератор кварцевого типа. В приборе последовательно происходит два типа преобразований:
- переменное входное напряжение во внутреннее постоянное;
- постоянное напряжение в переменное на выходе.
Сами приборы очень компактны, работают бесшумно с пределом параметров на входе 115-290 В. Стабилизация производиться очень быстро.
Основные условия выбора
Многих людей интересует вопрос, как выбрать стабилизатор напряжения для дома, чтобы он работал эффективно и без поломок. Здесь нужно учитывать несколько свойств.
Фазность
Существуют однофазные стабилизаторы и трехфазные. Для безопасной эксплуатации стандартных бытовых приборов требуется 220 В, а поэтому поддержание производится однофазными моделями.
А вот электроплиты, насосы и другие агрегаты работают от сети 3х380 В. Следовательно, вам надо будет приобрести трехфазный стабилизатор.
Мощность
Покупая стабилизирующее устройство надо знать суммарную мощность всех электроприборов, которые будут к нему подключаться. Сведения о потребляемой номинальной мощности можно узнать из паспорта.
Но при этом агрегаты с электродвигателем работают с пусковыми токами – для них требуемое количество электроэнергии будет превышать номинальные параметры.
В связи с этим рекомендуют брать устройства с допустимой мощностью в 3-5 раз, превышающей суммарную величину всех подключаемых электроприборов.
Кроме того, нужно учитывать что существуют:
- приборы с активной нагрузкой. Они преобразуют электроэнергию в тепловую энергию или освещение – утюги, чайники, лампочки и т.д.
- устройства с реактивной нагрузкой, например имеющие электродвигатели.
Для первых нет поправочных коэффициентов, и в расчет принимается номинальная мощность в кВт. А вот для вторых надо полную мощность в кВА корректировать на косинус фи или его усредненную величину 0,7. И, конечно же, стоит предусмотреть запас 20% по мощности стабилизатора для долговечности его работы.
Рабочий диапазон
Этот параметр отражает размер входного напряжения, при котором стабилизирующее устройство будет его корректировать без отключения от сети. При превышении предела произойдет отключение.
Средний диапазон составляет 130-270 В для бытовых моделей. Для подбора стабилизатора следует произвести замеры напряжения в доме.
Точность корректировки
Данный параметр отражает величину наибольшего допустимого отклонения выходного питания от номинала. Обычно бытовые приборы работают в режиме 220 В ± 5-7%, в вот для освещения точность не должна быть больше 3%. Поэтому изучайте паспортные данные домашних агрегатов и используйте несколько стабилизаторов или ставьте минимальный параметр.
Способы установки оборудования

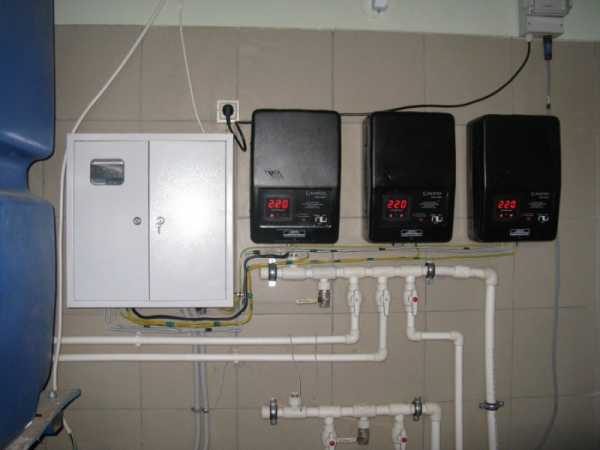

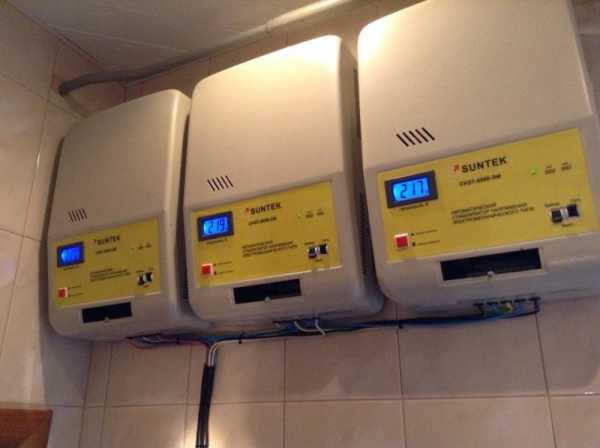

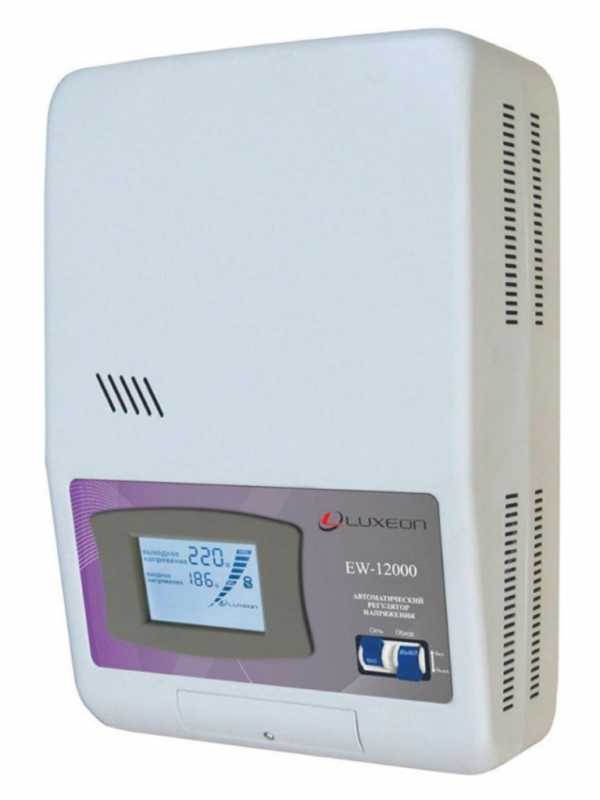

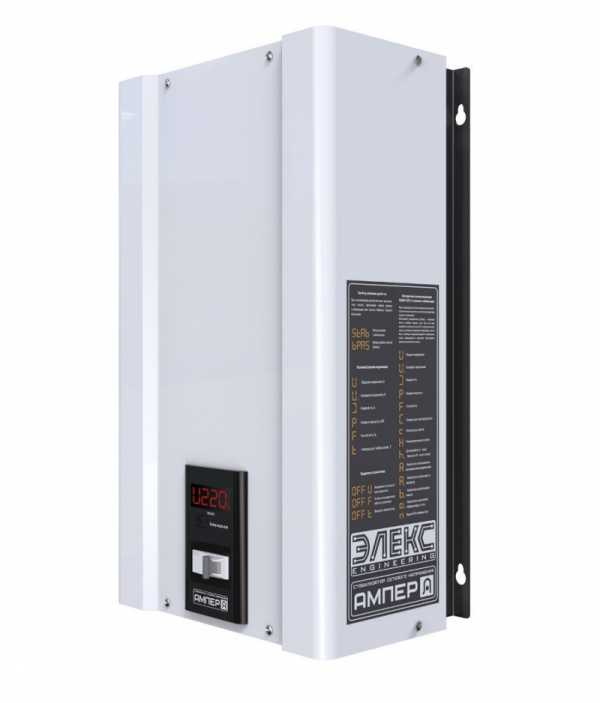

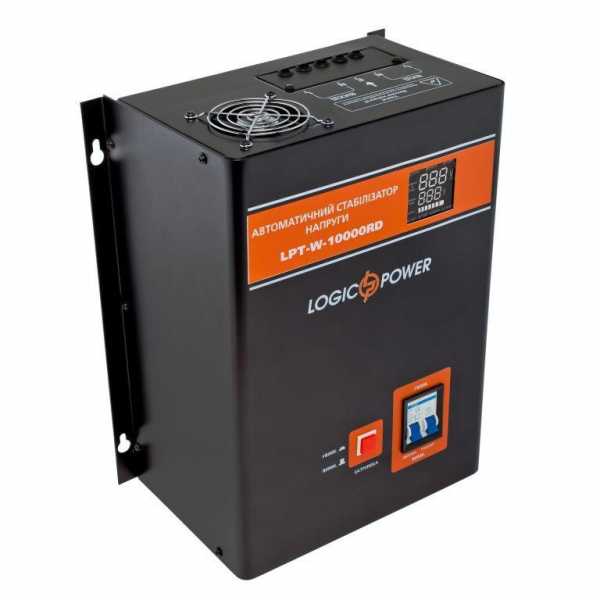

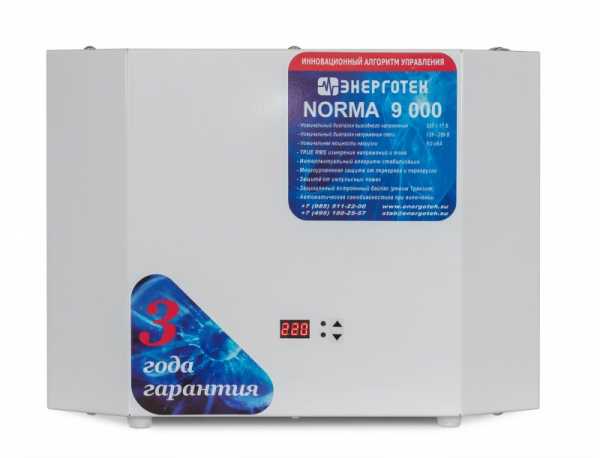

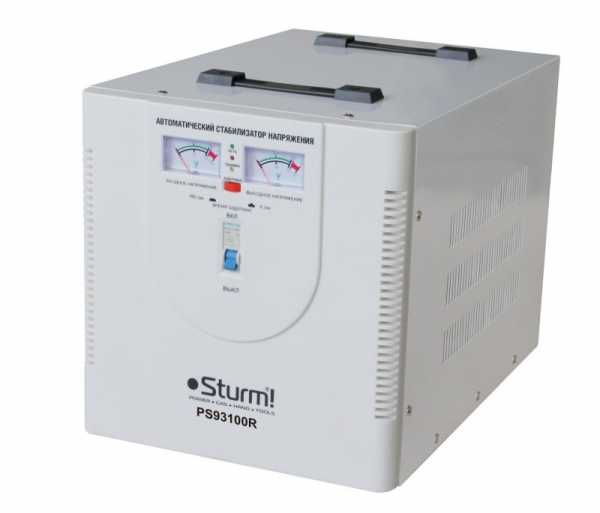

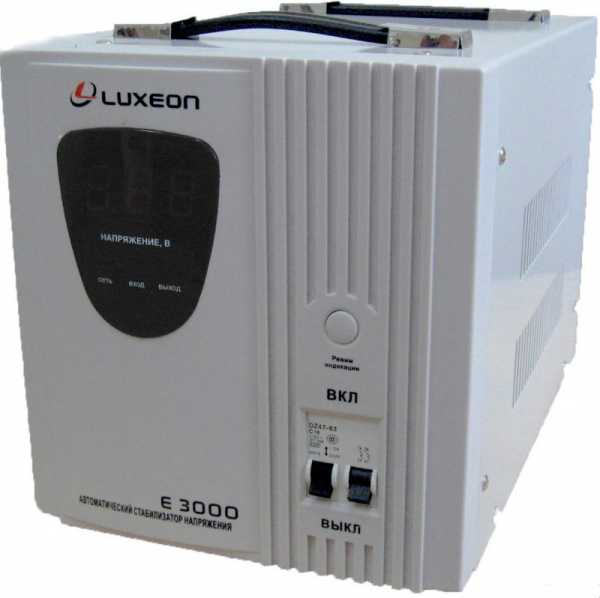

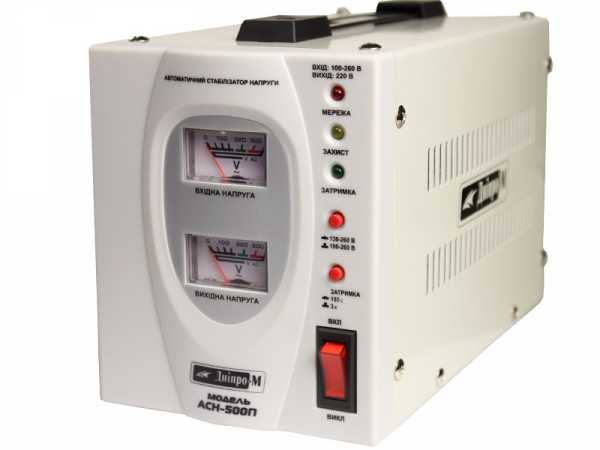

На фото стабилизаторов напряжения изображены разнообразные модификации устройств. При этом они могут крепиться на стену или устанавливать на полу.
Приборы требовательны к условиям эксплуатации. Не допускается работа в помещениях с высокой влажностью, запыленностью, перегревом.
Известные производители
Рекомендуется при покупке устройства отдавать предпочтение только известным брендам, например ORTEA, «Бастион», «РЕСАНТА», «Штиль». Среди моделей на 5 кВт популярностью пользуются RUCELF SRFII-6000-L, Ресанта ACH-5000/1-Ц, Эра STA-W-5000.
Для более мощных подключений на 5-10 кВт целесообразно выбирать RUCELF SRWII-9000-L, Sven AVRPRO LCD10000, Ресанта LUX АСН-10000Н/1-Ц, Luxeon WDR – 10000, Энергия Voltron PCH-10000.
Для обеспечения надежной работы бытовых приборов требуется выбор качественных и надежных стабилизаторов. Решения надо принимать, основываясь на технических параметрах подключаемых агрегатов и подбираемых моделей стабилизирующих устройств.

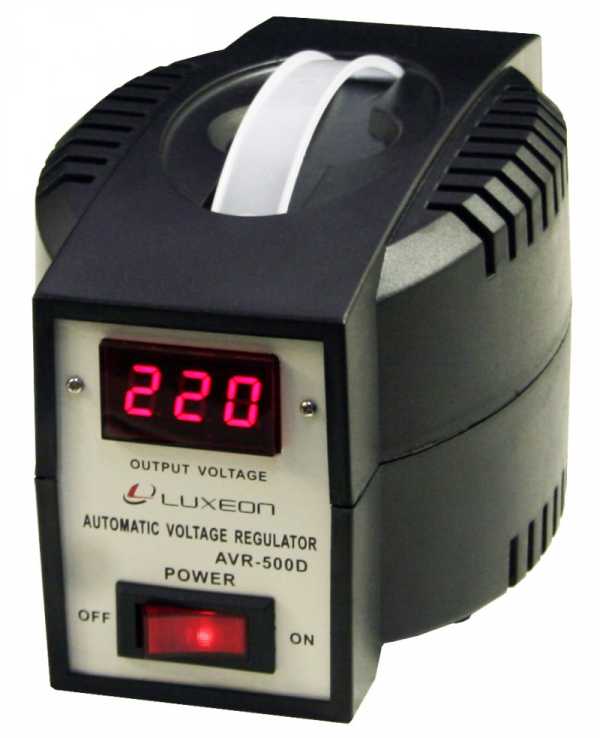

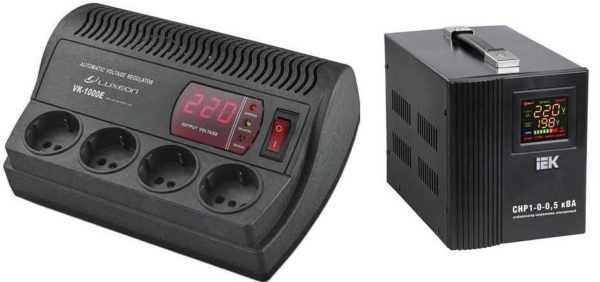

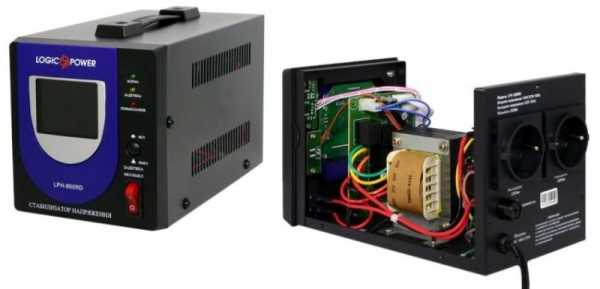

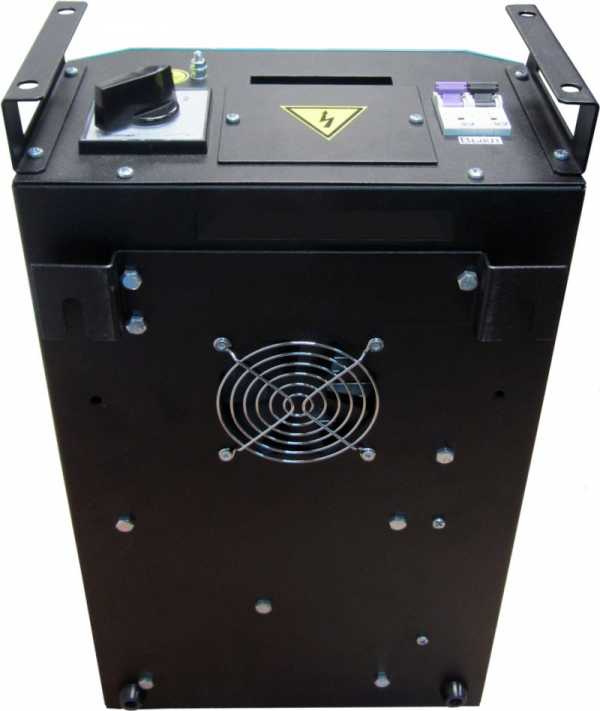

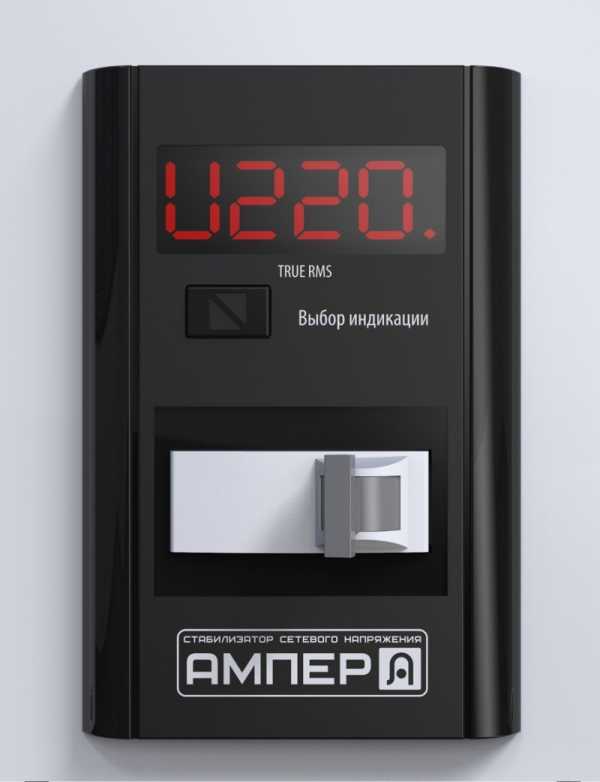

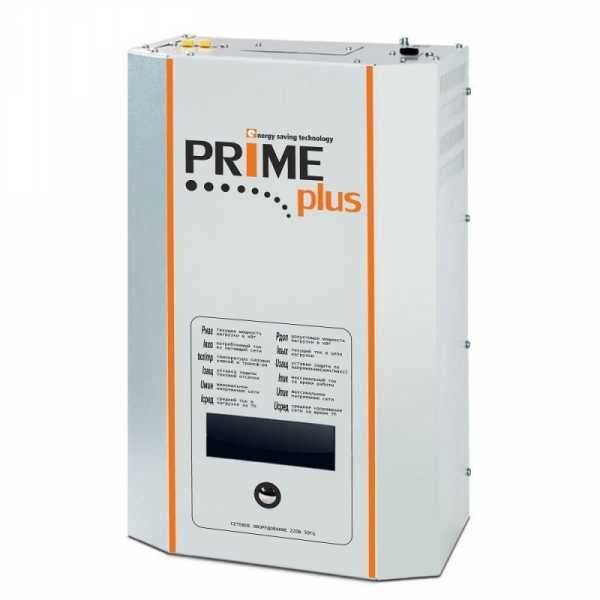

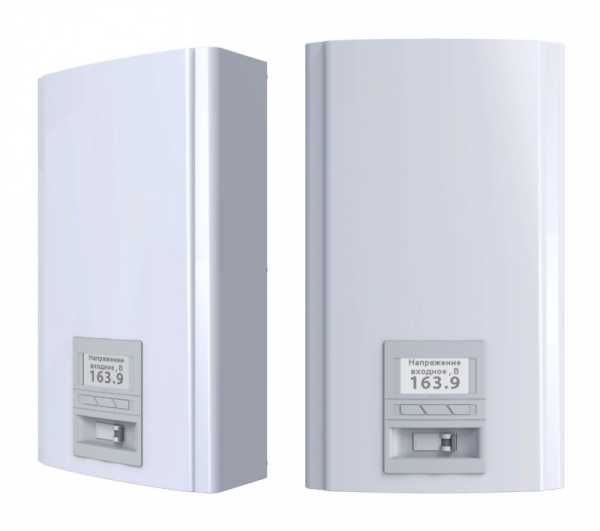

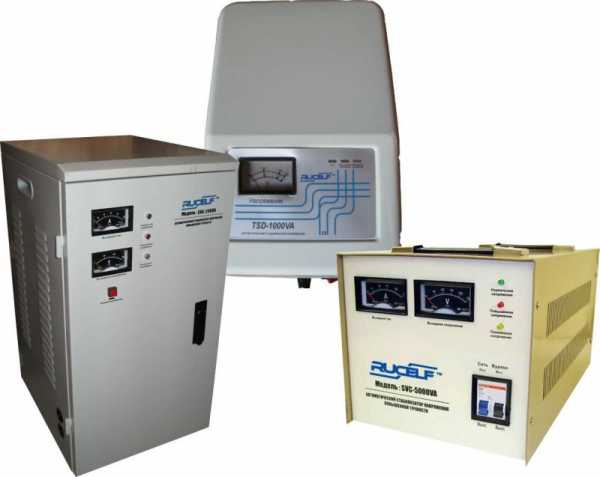

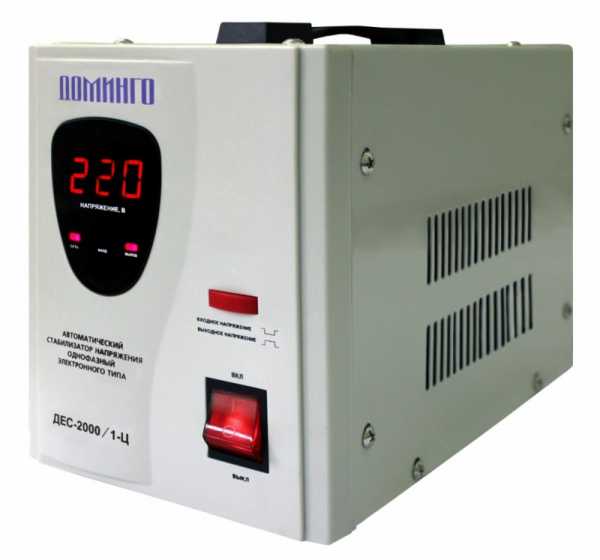

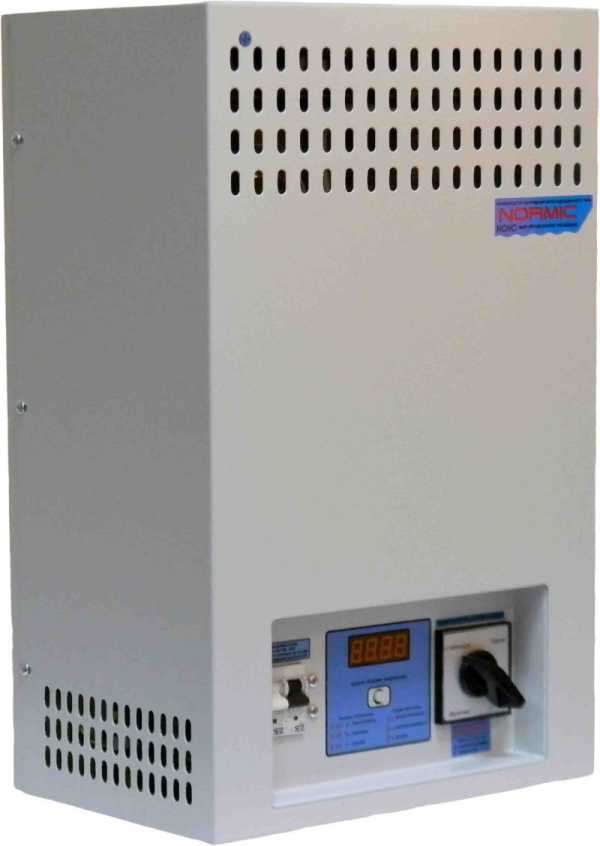

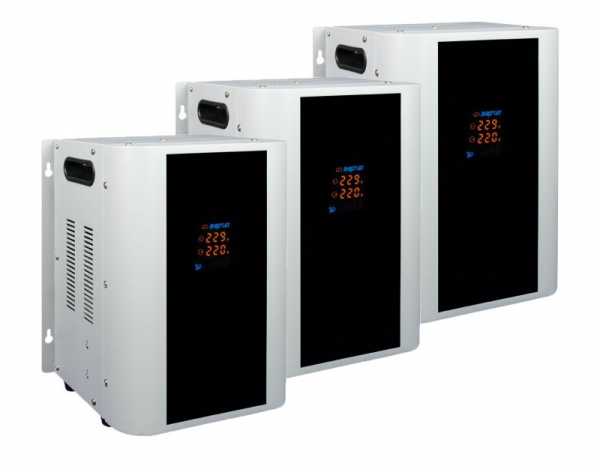

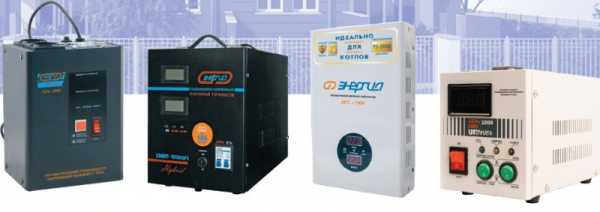

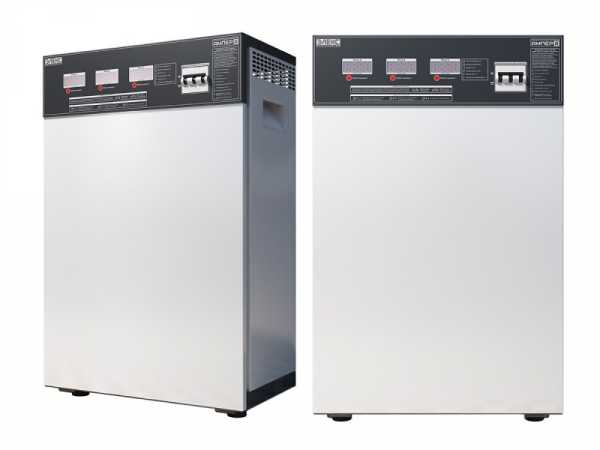

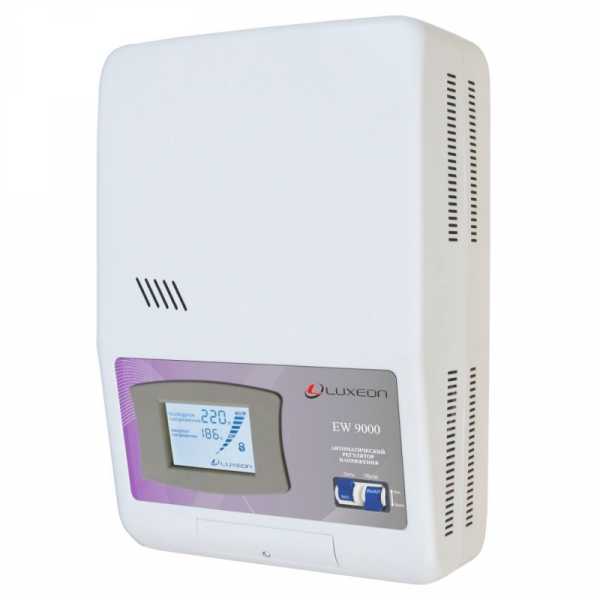

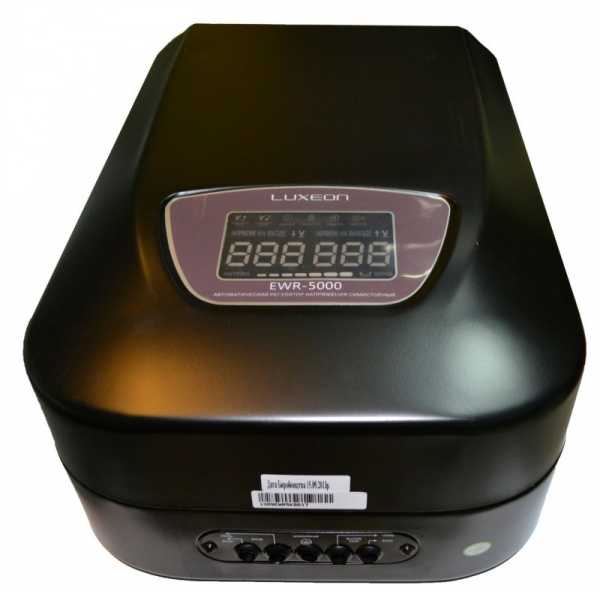

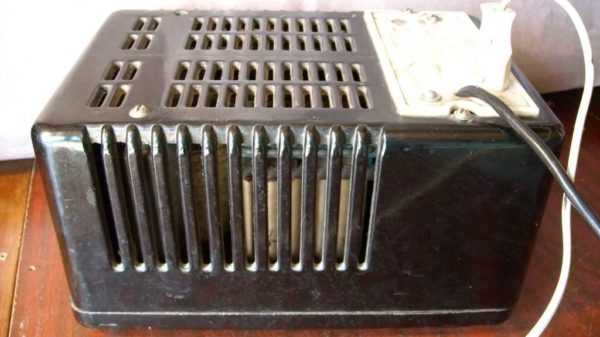

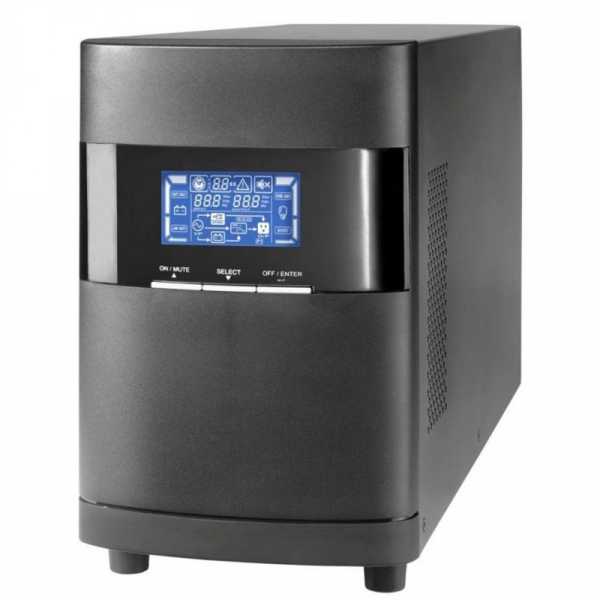

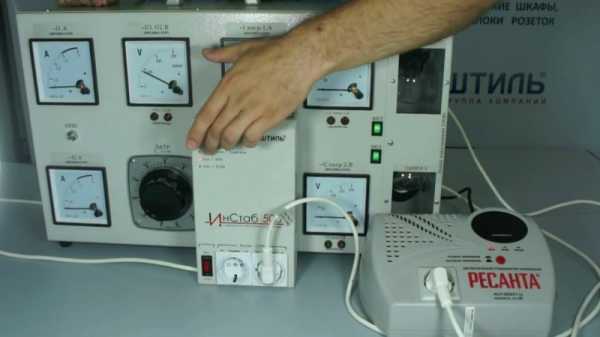

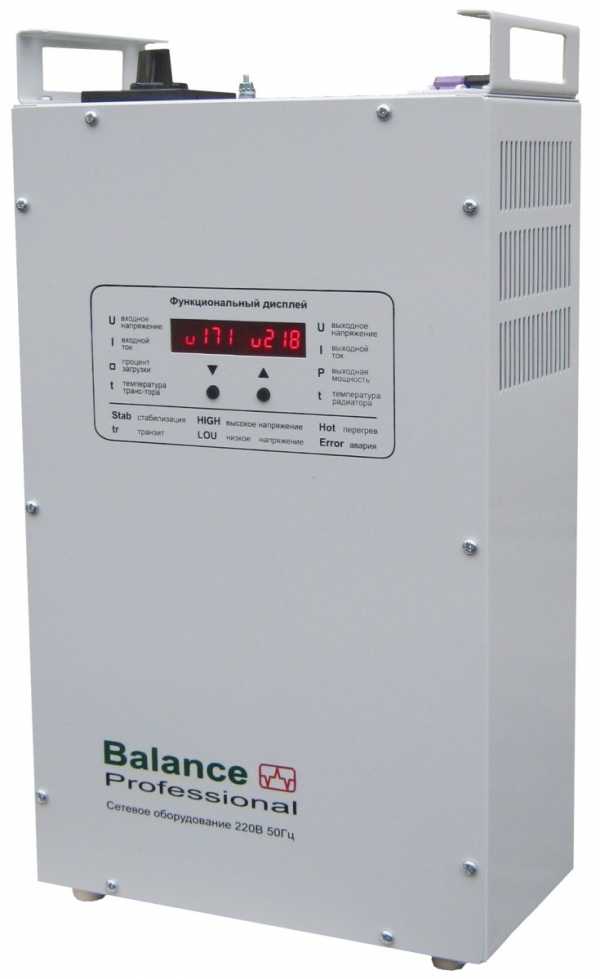

Фото стабилизаторов напряжения для дома
Также рекомендуем посетить:
mojdominfo.ru
определяем преимущества, особенности и приводим в пример хорошие модели
Автор: Александр Старченко
Инверторные стабилизаторы напряжения постепенно выходят на первое место по популярности. Они очень надёжны, компактны, обеспечивают идеальные характеристики выходного напряжения и не имеют механических деталей. Благодаря исключительно высоким параметрам, инверторный стабилизатор напряжения прекрасно подходит для питания любой бытовой и офисной техники. Он так же применяется в качестве источника питания на производстве, домашнего и дачного стабилизатора.
Содержание:
- Технические особенности инверторного стабилизатора
- Основные преимущества и недостатки
- Выбор инверторного стабилизатора
- Бытовой стабилизатор
Технические особенности инверторного стабилизатора
Инверторный стабилизатор напряжения выполнен без применения силовых трансформаторов и электромагнитных реле, которые используются в источниках питания другого типа.
В инверторном стабилизаторе выполняются два процесса:
- Преобразование переменного тока в постоянный;
- Обратное преобразование.
Отсутствие электромеханических узлов повышает надёжность стабилизатора и обеспечивает отличные выходные характеристики. Подобный стабилизатор не требует технического обслуживания и корректно работает в широком диапазоне напряжения на входе.
Схема устройства состоит из следующих электронных блоков:
- Входной L/C фильтр;
- Диодный выпрямитель;
- Корректор коэффициента мощности;
- Блок конденсаторов;
- Инвертор-преобразователь;
- Микропроцессор.
Напряжение сети поступает на пассивный сетевой фильтр, выполненный на конденсаторах и катушках индуктивности. Он сглаживает пиковые выбросы сетевого напряжения и практически полностью убирает высокочастотные помехи. Затем напряжение попадает на выпрямитель, преобразующий переменный ток в постоянный, где приобретает вид чистой синусоиды. Далее включается корректор коэффициента мощности, который равномернее отбирает мощность от сети и снижает значение потребляемого тока.
Часть напряжения поступает на блок конденсаторов. Конденсаторы накапливают энергию, которая аккумулируется в них при больших величинах входного напряжения и отдают её в линию, когда возникает её недостаток.
В конечном итоге энергия поступает к инвертору, который делает всю оставшуюся работу – преобразует постоянное напряжение обратно в переменное, и делает его синусоидальным. При этом на выходе мы получаем стабильную частоту в 50 Гц, и рабочее напряжение 220 Вольт.
Именно из-за двух ступеней преобразования и наличию инверторов данные стабилизаторы и получили название «инверторные» или «стабилизаторы двойного преобразования».
Особенности стабилизатора напряжения с двойным преобразованием:
- Инвертор осуществляет преобразование постоянного напряжения в переменное. Он собран на MOSFET или IGBT полупроводниковых приборах, смонтированных на радиаторах;
- Управление работой инвертора может осуществляться с помощью ШИМ-контроллера;
- Инверторные стабилизаторы напряжения с двойным преобразованием имеют защиту нагрузки и самого стабилизатора от больших выбросов напряжения сети;
- Управление функциями элементов инверторного стабилизатора выполняет микроконтроллер;
- Кварцевый тактовый генератор обеспечивает высокое качество напряжения на выходе устройства.
Технические решения, применяемые в инверторных стабилизаторах, позволяют получить на выходе номинальное напряжение, необходимое для питания различных потребителей, с отклонением не более 1%. Инверторный стабилизатор напряжения является единственным устройством подобного типа, которое жёстко контролирует частоту.
Основные преимущества и недостатки
При сравнении технических характеристик инверторных стабилизаторов напряжения с характеристиками стабилизаторов других типов, хорошо заметно преимущество электронных устройств.
К достоинствам стабилизаторов двойного преобразования можно отнести следующее:
- Работа в большом диапазоне сетевых напряжений;
- Синусоидальная форма напряжения;
- Высокая скорость стабилизации;
- Точность выходных параметров;
- Полное подавление импульсных помех;
- Компактность устройства.
Электронная схема стабилизатора напряжения позволяет ему корректно работать при достаточно большом разбросе величины входного напряжения. Инверторные стабилизаторы напряжения для дома обеспечивают отличные выходные характеристики при колебаниях напряжения на входе в пределах 115-290 вольт. У разных моделей этот показатель может несколько отличаться.
Электронный стабилизатор для дома инверторного типа обеспечивает на выходе практически идеальную синусоиду, в то время как устройства другого типа могут выдавать аппроксимированную (ступенчатую) синусоиду или меандр, что категорически неприемлемо для работы многих устройств.
Поскольку в схеме устройства отсутствуют электромеханические узлы, автоматика инверторного стабилизатора обеспечивает практически мгновенную реакцию на изменения входного напряжения. Это время не превышает нескольких микросекунд и определяется только переходными процессорами в транзисторах.
Применение микроконтроллера с кварцевым генератором позволяет добиться исключительно высоких параметров напряжения и частоты на выходе стабилизатора. Отклонение напряжения от номинальной величины в 220В обычно не превышает 1%, а частоты не более 0,5%.
Индуктивно-ёмкостные фильтры практически полностью подавляют весь спектр импульсных помех, а так же устраняют кратковременные пиковые выбросы напряжения. Благодаря отсутствию мощного силового трансформатора удалось снизить до минимума вес и габариты устройства. От перегрузок стабилизатор защищает входной автоматический выключатель и быстродействующая электронная защита, иногда оснащённая звуковой сигнализацией.
Основными недостатками инверторных стабилизаторов можно считать высокую цену. Кроме того, электронные компоненты нагреваются в процессе работы и требуют воздушного охлаждения. Для этой цели применяются компактные вентиляторы, которые издают небольшой шум, но это трудно назвать существенным недостатком.
Выбор инверторного стабилизатора
При выборе электронного стабилизатора напряжения с двойным преобразованием следует обращать внимание на его основные характеристики:
- Допустимая мощность нагрузки;
- Скорость выравнивания;
- Форма напряжения на выходе;
- Точность параметров;
- Допустимые колебания напряжения сети;
- Условия эксплуатации.
Мощность. Мощность стабилизатора можно считать основным параметром при выборе данного прибора. Для определения необходимой мощности нужно подсчитать мощность всех бытовых устройств, которые будут питаться от этого стабилизатора, и прибавить 20-30% резерва.
Для квартиры вполне подойдёт стабилизатор, мощностью 3-5 кВт. Инверторный стабилизатор напряжения на 10 кВт подойдёт для частного загородного дома, особенно если в нём имеется отопительная система с циркуляционным насосом и собственная артезианская скважина, оборудованная погружным насосом.
Скорость выравнивания – это время, которое требуется стабилизатору, чтобы отреагировать на изменение напряжения на входе. Инверторные стабилизаторы обладают самой высокой скоростью выравнивания среди всех моделей стабилизаторов, поэтому на нее можно не обращать внимания. Стабилизаторы двойного преобразования (инверторные) выдают неискажённую синусоиду. Такая форма напряжения идеально подходит для электропитания любых бытовых устройств и газовых котлов.Напряжение на входе и выходе. При оценке выходных параметров следует знать, что у инверторных стабилизаторов напряжения самые лучшие параметры как по отклонению напряжения от номинала на выходе, так и по частоте. Диапазон напряжения на входе, в зависимости от модели, может меняться в небольших пределах. Разброс входного напряжения, при котором способен работать стабилизатор, обычно находится в пределах от 115-120 до 280-290В, но некоторые модели способны покрыть больший разброс напряжения.
Степень защиты. В документации на стабилизатор обычно указывается интервал температур, при которых может эксплуатироваться устройство, а так же относительный уровень влажности, поэтому на это также стоит обращать внимание, особенно если планируется использовать стабилизатор в неотапливаемом помещении или в неблагоприятных для техники условиях.
Прочие параметры. Инверторный стабилизатор напряжения имеет небольшие габариты, а благодаря отсутствию мощного трансформатора и малый вес, поэтому большинство моделей имеет настенное крепление. Приборы имеют индикацию режимов работы и информационный дисплей.
Бытовой стабилизатор

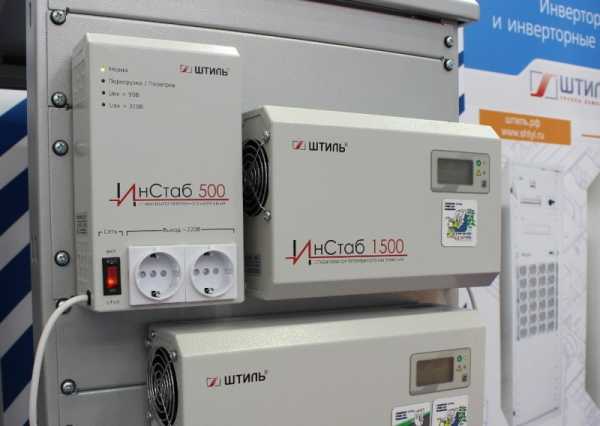

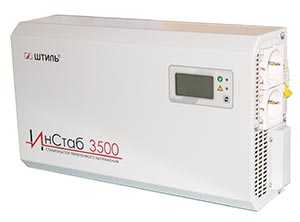

Группа компаний «Штиль», которая уже более 25 лет считается одним из лидеров в производстве систем электропитания, предлагает линейку бытовых стабилизаторов двойного преобразования. Инверторный стабилизатор напряжения «Штиль» отлично подойдёт для квартиры или небольшого дома. Ряд стабилизаторов включает в себя модели с мощностью 500, 1000, 1500 и 3500 В/А. Выходное напряжение имеет синусоидальную форму, а точность установки составляет 220 ± 2%. Стабилизаторы уверенно работают при колебаниях сетевого напряжения от 90 до 300 вольт, и имеют защиту от перегрузки. Все модели, кроме стабилизатора 500В/А оборудованы жидкокристаллическим дисплеем, на который выводятся все нужные параметры.
С этим читают:
Понравилась статья? Поделись с друзьями в соц сетях!nabludaykin.ru
