Технология утепления стен каркасного дома: технология утепления стен, пола, крыши

Содержание

технология утепления стен, пола, крыши

Почему вопрос правильного и эффективного утепления дома является одним из важнейших при строительстве домов? Потому что от этого будет зависеть величина ежемесячных затрат на отопление в холодное время года.

Стоит отметить, что холодный воздух поступает в помещение только в случае, если тепло уходит наружу. Основные теплопотери происходят через стены и крышу, так как теплый воздух всегда стремится вверх. Меньшая доля тепла покидает дом через пол, двери, окна и вентиляцию.

В данной статье вы узнаете об эффективной технологии утепления стен, пола и кровли в каркасных домах. Подробнее ознакомиться с характеристиками и стоимостью наших проектов вы можете по ссылке.

Утепление стен каркасного дома

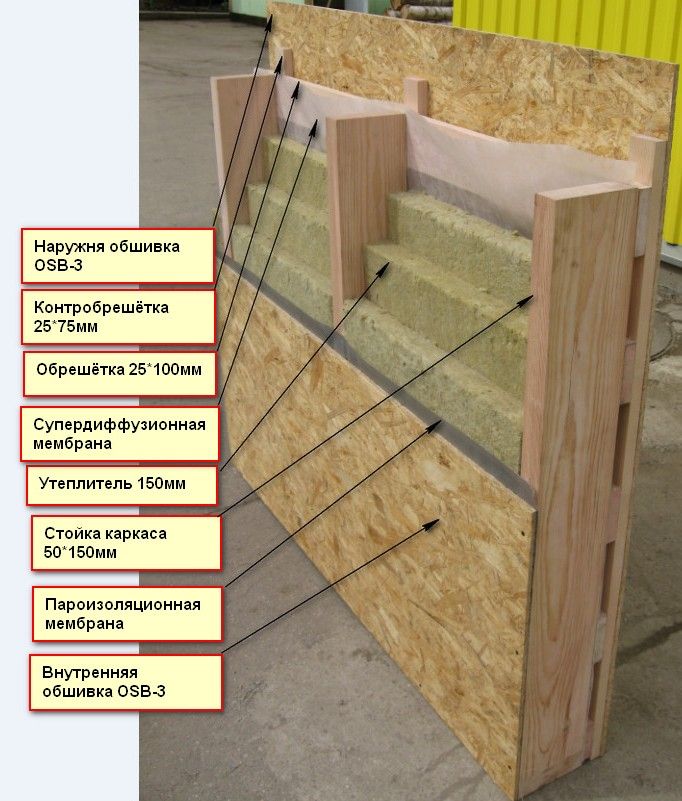

Как чаще всего выглядит утепление каркасного дома? Рассмотрим на примере стены:

  1. Между стойками укладываются плиты минерального утеплителя толщиной от 50 до 100 мм. Количество их слоев зависит от ширины стойки (обычно это 150 мм). Укладывается утеплитель обязательно в разбежку. То есть швы одного слоя утеплителя не пресекаются со швами последующих, чтобы избежать потери тепла через них.
  2. Просто уложить утеплитель между стойками бывает недостаточно, так как теплопроводность минеральной ваты и деревянной стойки отличается в 5 раз (0,034-0,04 Вт/м*С – коэффициент теплопроводности утеплителя и 0,2 Вт/м*С — коэффициент теплопроводности дерева). Поэтому во избежание потери тепла к внешней стороне деревянных каркасных стоек горизонтально прибиваются бруски 50 на 50 с заданным разбегом. Между ними укладывается утеплитель толщиной в 50 мм, основная задача которого — перекрыть оставшиеся участки деревянных стоек с высокой теплопроводностью. Такой способ называется перекрестным или перехлестным утеплением каркаса. Смотрите на рисунке ниже.
  3. После того как минеральный утеплитель уложен, необходимо конструкцию защитить от влаги и ветра. Для этого с внешней стороны теплоизоляционная конструкция защищается ветрозащитной мембраной. Она фиксируется контрбруском, который дает вентиляционный зазор и является опорой для фасадной облицовки.

    Кстати, при строительстве каркасных домов мы стараемся делать вентиляционный зазор не менее 40 мм. Такая технология утепления стен каркасного дома позволяет увеличить эффективность вентилируемого пространства.
  4. С внутренней стороны крепится пароизоляционная пленка, которая препятствует попаданию в утеплитель пара, образующегося внутри дома в процессе жизнедеятельности. А далее рассмотрим процесс утепления потолков и стен каркасного дома.

Особенности утепления крыши и пола в каркасном доме

Стены дома — это не единственный источник теплопотерь. На картинке ниже видно примерное соотношение источников потери тепла, а именно: крыша, пол, окна, двери и вентиляция. Можно потратить немалый бюджет на постройку стены толщиной 1 метр из кирпича и утеплителя. Но при использовании дешевых пластиковых окон или при некачественном утеплении кровли каркасного дома эти вложения уйдут так же быстро, как и тепло из дома.

Утепление пола (цокольного перекрытия)

Через пол теплопотери невысоки. Поэтому перехлестное утепление цокольного перекрытия не требуется. В доме для постоянного проживания необходима укладка между половыми лагами (5) минерального утеплителя (150 мм-200 мм) с разбежкой швов (6). Между черновым полом (4) и лагами монтируется ветрозащитная мембрана (7). Между полом и лагами – пароизоляционная пленка (2), закрепленная контррейками (маяками).

Утепление крыши каркасного дома

Так как теплый воздух постоянно стремится вверх, то утепление кровли каркасного дома требует особого внимания.

Пирог каркаса кровли состоит из утеплителя(4), уложенного между стропилами (6). Пароизоляция (5) крепится на маяки (3), к которым крепится внутренняя отделка (7). Между стропилами (6) и кровельным материалом (1) укладывается непромокаемая ветрозащитная мембрана (в 3 раза толще обычной) (2). Она также крепится на контрбруски (3) с самоклеющейся уплотнительной лентой (9), на которые монтируется обрешетка (8).

Зачем нужен утеплитель в межэтажных перекрытиях и межкомнатных стенах каркасного дома?

В доме, возведенном по каркасной технологии, минеральный утеплитель выполняет функцию шумоизоляции. Это еще одно достоинство минерального утеплителя.  Чем больше плотность утеплителя, тем лучше его шумоизоляционные свойства. Рассмотрим, где и как он применяется.

Утеплитель между этажами

Принцип каркасной конструкции межэтажного перекрытия схож с цокольным.

  1. Пол
  2. Мембрана
  3. Утеплитель
  4. Контрбрусок
  5. Лаги
  6. Черновой потолок
  7. Пароизоляция
  8. Потолок

Важно использовать в верхней части пирога мембрану, которая пропускает воздух из утеплителя в вентиляционный зазор под полом.

Утеплитель в межкомнатных стенах каркасного дома

Каркас стен между комнат достаточно простой:

  1. Отделка
  2. Маяки
  3. Мембрана
  4. Утеплитель между стоек (100 – 150 мм)

Но если стены относятся к помещениям с повышенной влажностью (ванна, сауна, бассейн), тогда на стороне влажной зоны нужно использовать пароизоляцию вместо мембраны.

Теплоизоляционные материалы в каркасе загородного дома

Коротко разберем принцип действия основных теплоизоляционных материалов, применяемых в каркасном доме:

  1. Базальтовый (минеральный) утеплитель (вата). Чем хороша базальтовая вата? Ее теплопроводность настолько низкая (0,034-0,04 Вт / м*C), что 100 мм ваты заменяют 1,18 метра кирпичной кладки.

    Что придает ей такие превосходные свойства? Это множество мелких воздушных пор, которые образовались в процессе производства данного материала. Расплавленный базальт разделяют на микроволокна, которые, соединяясь друг с другом, образуют между собой воздушные поры. Поэтому утеплитель в каркасе состоит больше из воздуха. А теплопроводность воздуха — 0,02 Вт / м *C. Например, у газобетона этот показатель – 0,1 Вт/м*С.

    По опыту нашей компании хорошо себя зарекомендовал базальтовый утеплитель Изорок, который мы часто и используем.

    Волокна базальтового утеплителя под микроскопом:

  2. Влаго – и ветрозащитная мембрана. Ветрозащитная мембрана монтируется со стороны фасада между утеплителем и облицовочным материалом. Она необходима для защиты внутренних элементов каркаса и утеплителя.

    Со стороны улицы мембрана не пропускает воздушные потоки внутрь каркасной конструкции. А другая сторона мембраны способна пропускать воздух. Это выводит водяные пары из утеплителя и сохраняет его характеристики, а также увеличивает срок службы.

  3. Пароизоляционная пленка. Является паронепроницаемым материалом. Крепится с внутренней части каркаса дома на стойки с помощью брусков, которые служат обрешёткой для внутренней отделки. Она имеет 2 стороны. Гладкая — со стороны утеплителя. А со стороны помещения шероховатая. На шероховатой поверхности собираются капельки пара, которые испаряются в вентилируемом зазоре.

    При ее монтаже специалисты компании «Норд Хаус» уделяют особое внимание стыкам пленки, которые укладываются в нахлест и проклеиваются специальным скотчем во избежание проникания пара в утеплитель.

Важно понимать, что при правильном утеплении каркасного дома важен не только монтаж в соответствии со всеми требованиями, но и выбор качественных материалов. За 11 лет работы на ярославском рынке малоэтажного строительства компания «Норд Хаус» убедилась в качестве тех или иных теплоизоляционных материалов. Поэтому мы можем помочь вам не только выбрать подходящую продукцию, но и приобрести ее по лучшему соотношению цены и качества.

БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ по загородным домам вы можете получить по телефону: (4852) 70-08-28 в компании «Nord House» в Ярославле.

С проектами каркасных домов ознакомьтесь по ссылке.

Узнать, чем строительство домов по каркасной технологии отличается от других, вы можете в сравнительной таблице по ссылке.

До встречи!

Утепление каркасного дома: пошаговая инструкция

Каркасные дома – это прекрасный вариант быстрой и недорогой индивидуальной застройки. Однако, несмотря на эти достоинства, один существенный недочет у них имеется: с учетом климатических особенностей на большей части страны они требуют конкретной «доработки» в виде масштабных работ по утеплению.  Каким образом и с помощью чего можно осуществить эту задачу? Вариантов может быть несколько. Имеет смысл остановиться на наиболее популярных способах утепления каркасного дома.

Содержание:

  1. Варианты утепления каркасного дома



Варианты утепления каркасного дома

Утепление каркасного дома минеральной ватой

Минеральную (каменную) вату в роли теплоизоляционного материала выбирают достаточно часто.

  • Объясняется это ее великолепными свойствами шумопоглощения и сохранения тепла. Она является экологичным и негорючим материалом, а ее пятисантиметровый слой с легкостью заменит кирпичную кладку почти в 60 см шириной (если сравнивать их по теплоизоляционным характеристикам).
  • Главная задача при монтаже базальтовой ваты – это грамотная и надежная защита роквула от влаги.
  • Образование конденсата на материале сведет на нет все его замечательные характеристики.

Поэтому если для утепления закуплен такой недешевый материал как минвата, то экономить на специальных мембранах и пароизоляционных пленках не имеет смысла.

Утепление каркасного дома фото

Последовательность работ при монтаже каменной ваты

  • Плиты базальтовой ваты помещаются в ячейки, образованные каркасом. Он собирается с таким расчетом, чтобы его вертикальные направляющие имели шаг строго в 60 см. Это ширина материала, выпускаемого в рулоне. Нарезанная плита должна входить между стойками немного с усилием и держаться плотно, без провисаний. Что касается толщины утепления каркасного дома, то она индивидуальна в зависимости от региона страны. В районах с более мягким климатом допускается наслоение в 10 см. Там, где зимы суровые, потребуется монтаж прослойки в 15-20 см.
  • Чтобы исключить образование «мостиков холода» в последнем варианте рекомендуется выполнять укладку следующим образом. Первые два слоя минеральной ваты (каждый по 5 см толщиной) укладываются в ячейки обрешетки. А финальный делается так, чтобы сверху перекрыть направляющие каркаса.
  • Каркасные дома с наружной стороны имеют обязательный слой пароизоляции, поэтому перед тем, как укладывать каменную вату, можно его не дублировать. А вот после того, как все слои утеплителя заняли свои места, нужно сверху создать защитный слой от влаги и конденсата. Единым куском материала обойтись не получится. Поэтому стыки пароизоляционной пленки аккуратно и тщательно проклеиваются строительным скотчем.
  • Для утепления пола в каркасном доме также используется минеральная вата. Но ее слой должен составлять не менее 20 см. Работы выполняются аналогично, как и при теплоизоляции стен.

Схема утепления каркасного дома

Утепление каркасного дома видео

Эковата – альтернативный способ утепления каркасного дома

Этот материал относится к категории доступных утеплителей.

  • Это возможно благодаря тому, что производится он из двух основных недорогих компонентов: отходов производства картона, бумаги и макулатуры.
  • Обе составляющих образуют 80% всего материала, чуть больше 10% приходится на антисептик, чтобы предотвратить развитие микроорганизмов.
  • Остаток в этом процентном соотношении составляет на добавка, цель которой – минимизировать показатель горючести утеплителя.

Минусы материала

  • Области применения эковаты включают в себя и мелкое  строительство, но не всегда владельцы частных домов делают выбор в ее пользу. Это объясняется рядом особенностей материала, которые для некоторых мастеров являются существенными недостатками.
  • Хорошие показатели теплоизоляции, которые приписываются эковате, со временем снижаются за счет того, что под воздействием естественных процессов, утеплитель спрессовывается и уменьшается его объем. Потери могут доходить до 1/5 от общей массы. Во избежание таких неприятностей материал закладывается с аналогичным запасом. Избыток в 25% послужит гарантией сохранения теплопроводности материала на одном и том же уровне на весь период эксплуатации.
  • Как и все, что имеет основой бумагу, эковата способна впитывать значительное количество жидкости. Показатель по этому параметру колеблется в промежутке от 9 до 15%. И с каждым из них свойства материала удерживать тепло теряются. Поэтому крайне важно организовать утепляемое пространство таким образом, чтобы оно проветривалось, и имелась возможность вывода влаги.
  • Равномерный объем закачки утеплителя способно обеспечить только специальное оборудование. Считается, что профессиональная техника дает возможность контролировать плотность «набивки», чтобы минимизировать усадку. Следовательно, придется либо нанимать профессионалов, либо набираться опыта самостоятельно, рискуя получить уровень теплоизоляции по качеству ниже ожидаемого.

  • Можно применять «сухой» способ заполнения пустот. Его отрицательный момент – образование мелкой пыли, попадания которой на слизистые и в органы дыхания лучше избегать. «Влажный» метод нанесения требует просушки слоя утеплителя два-три дня. В зависимости от погоды, длительность ожидания может увеличиваться. В условиях ограниченного времени на возведение дома это считается большим минусом. Хотя из двух способов именно метод мокрого нанесения позволяет достичь лучших результатов.
  • Жесткость эковаты не позволяет использовать ее без сооружения каркаса, когда речь идет об утеплении горизонтальных поверхностей.
  • Несмотря на добавки, которые делают материал менее горючим, полной защиты от огня достичь невозможно. Поэтому использование эковаты не рекомендовано возле каминных труб, дымоходов и тем более рядом с источниками открытого пламени. Чтобы исключить возможность тления утеплителя, между ним и источником тепла сооружают защитный барьер. В качестве него применяются каменная вата с фольгированным покрытием или плиты асбестоцемента.
  • Особое внимание к соблюдению норм по заполнению эковатой требуется в момент утепления стен или наклонных конструкций. Игнорирование рекомендации расхода материала из расчета 65 кг на 1 м² приведет к скорой усадке и образованию участков, оставшихся без утепления.

Достоинства эковаты как теплосберегающего материала

Может показаться, что при таком обширном списке недочетов использование эковаты нецелесообразно. Это не так. При соблюдении технологии плюсы материала становятся еще более очевидными.

  • Начать нужно с того, что самого материала потребуется не так уж и много. Указанная выше норма в 65 кг на м² требуется не всегда, а минимально эковата расходуется от 28 кг на м³.
  • Утеплитель обеспечивает достойный уровень шумоизоляции. Слой в полтора сантиметра не пропускает звук до 9 дБ громкости.
  • Экологичность данного материала не нуждается в подтверждениях, если вспомнить, что является его основой. Собственно, об этом говорит и название. По «вине» эковаты в процессе эксплуатации не возникает аллергии у жильцов дома.

  • Единственное, на что следует обратить внимание, изучая состав, указанный производителем – какое вещество использовалось в качестве антигорючей добавки. Антипиреном лучшего качества считается бура (иногда называется боракс). Сульфаты аммония и борная кислота могут быть виновниками неприятного стойкого запаха, да и длительной защиты от огня не обеспечивают.
  • Благодаря бесшовной укладке материал заполняет пространство не оставляя пустот, следовательно, незащищенных участков не остается.

  • Доступная цена на утеплитель вкупе с хорошими эксплуатационными характеристиками часто играет решающую роль при выборе материала.

Технология утепления каркасного дома эковатой

Как упоминалось, основных путей для утепления этим материалом два: «сухой» и «влажный». Второй вариант может выполняться на водной основе или с применением клеевого состава. Но какого бы прекрасного результата он не давал, наиболее простым и популярным считается метод засыпки сухого утеплителя. Итак, чтобы выполнить работу  вручную, потребуется выполнить следующие манипуляции.

  • Полы утеплять немного легче. Закупленный материал надо разрыхлить специальным аппаратом, после чего прессованный брикет, весящий 15 кг, увеличится в объеме в три раза.

  • Подготовленную таким образом эковату засыпают между лагами. Делать это надо постепенно, разравнивая слои. В конце материал должен образовывать небольшую горку. Для чего нужен этот излишек уже упоминалось. Он утрамбуется под весом досок.
  • Чтобы провести работу на стенах, к стойкам направляющих крепится слой пароизоляционного материала или сразу производится обшивка листами гипсокартона или ОСП. Делается это не до конца, а оставляется зазор, через который  и засыпается эковата. Она постепенно будет заполнять пространство, уплотняясь под собственным весом. А вот на завершающем этапе ее придется утрамбовывать.
  • Все действия производятся с использованием защитных средств (очки и маска-фильтр), а процесс заполнения может быть оптимизирован, если применять для этого установку, которая выдувает материал, одновременно его разрыхляя. Некоторые строительные компании предоставляют возможность брать такое оборудование в аренду.
Пенопласт и пенополистирол для утепление стен каркасного дома. Что выбирать

Оба этих материала имеют практику применения в каркасных домах. Утепляют  ими фасады с наружной и внутренней стороны здания. При некоторой схожести, пенопласт проигрывает своему оппоненту по большинству показателей, но за счет неплохой теплоизоляционной характеристики и дешевизны, он пользуется спросом. Среди очевидных недостатков можно отметить:

  • не очень качественную звукоизоляцию,
  • выделение вредных веществ при горении
  • и очевидный интерес к нему со стороны грызунов.

Утепление каркасного дома пенопластом снаружи

  • Поверхность придется подготовить вместе со всеми несущими конструкциями. Для этого обязательно удаляются гвозди, остатки прочих материалов, трещины заделываются. Ровная поверхность позволит исключить воздушные зазоры между стеной и пенопластом. После выравнивания поверхности ее обрабатывают грунтовкой, предназначенной для работ снаружи. Расход состава ведется от 150 мл на м².

  • Поле того как просохнет грунтовка, сооружается система вертикальных подвесов с шагом в 60 (70) см. Благодаря этому удастся не допустить перекосов при креплении плит материала. Пенопласт сажается на клей, который наносят по пяти точкам в виде небольших кучек, а по периметру плиты полностью проводится клеевая полоса. Полотно с клеем плотно и с усилием прижимается к основанию. Последующие ряды укладываются на манер кирпичной кладки, то есть вразбежку. Порцию разведенного состава нужно успеть израсходовать в течение часа.
  • Ели в результате укладки образуются нестыковки между листами материала или получаются неровности, то все такие дефекты устраняют с помощью острого и нагретого ножа. Образующиеся щели можно заделать:
    1. смесью раскрошенного пенопласта и клея,
    2. пеноизолом (жидкий аналог материала),
    3. монтажной пеной.
  • Пластиковые дюбеля создают дополнительное крепление для утеплителя. Они потребуются в количестве не меньше пяти штук на одну пластину. Далее следует закрепление всей конструкции стекловолокном для особой прочности, а специальные профили для углов создадут надежные ребра жесткости. Шпаклевку лучше наносить в два слоя, а финальной отделкой может стать, например, фасадная краска.

Утепление каркасного дома пенопластом изнутри

Технология выполнения работ внутри помещений схожа. Этап подготовки поверхности отличается только применением грунтовочных материалов для внутренних работ.

  • В качестве клеевого состава можно использовать привычный плиточный клей для керамической плитки. Применение дюбелей также желательно.
  • Что касается размеров ячеек на армирующей сетке, то они могут быть от 3 до 6 мм. Крепить ее надо образуя нахлест и плотно прижимая к пенопласту.
  • Часто в качестве завершающего слоя используют гипсокартон. Нельзя забывать и об обязательной герметизации швов.

Утепление каркасного дома пеноплексом

  • Пенополистирол в монтаже отличается от пенопласта повышенными требованиями к созданию защиты от влаги и солнечных лучей. Технология крепления на стену принципиальных отличий не имеет.
  • Что конкретно предпочесть, придется решать самостоятельно. Оба материала действительно отличаются, в том числе и по цене. Последний стоит дороже, зато он более прочный и плотный.
Утепление каркасного дома стекловатой своими руками

Стекловату некоторые не принимают во внимание, считая ее материалом прошлого поколения, а зря.

  • Современные представители утеплителей этой категории отличаются от предшественников улучшенными характеристиками. К тому же она стоит меньше своих «собратьев», а тепло способна удерживать достаточно хорошо.
  • Принцип ее монтажа такой же, как и у каменной ваты. То есть для того, чтобы утеплить, например, полы, материал раскраивают из рулона таким образом, чтобы он был на пару сантиметров шире, чем расстояние между лагами.

  • Перед укладкой создают гидроизоляционную прослойку. Это может быть и толь и полиэтилен.

Чем в итоге будет утеплен каркасный дом – не так уж и важно, главное исходить из собственных сил и возможностей и во всем соблюдать технологию.

Как правильно утеплить каркасный дом минватой? – выбор теплоизоляционных материалов на основе минеральной ваты для утепления каркасного дома

Содержание

Каркасные дома необыкновенно популярны и отличаются многими достоинствами по сравнению с другими типами жилых построек. Их проектирование и возведение имеет ряд особенностей, главная из которых — технология утепления. В этом материале мы подробно остановимся на теплоизоляции каркасного дома, выборе утеплителя и правилах его монтажа.

На сегодняшний день каркасный дом — самый популярный формат индивидуального жилищного строительства в России. В 2020 году доля «каркасников» в общем объёме деревянного домостроения составила 66 %: за десять лет она выросла в полтора раза. При этом доля домов из массивной древесины — срубов — сократилась с 55 до 34 %. Лидируют «каркасники» и в рамках программ ипотечного кредитования ИЖС, которые российские банки начали активно предлагать в 2021 году. По данным АО «ДОМ.РФ», на долю застройки по каркасной технологии сейчас приходится 35 % всех выданных кредитов, что примерно в 2,3 раза превышает объём ипотеки на дома из газобетонных блоков.

Почему каркасные дома популярны: достоинства и недостатки

В том, что каркасные дома столь популярны, нет ничего удивительного. При условии соблюдения строительных нормативов такое решение наиболее эффективно и рационально по таким причинам, как:

  • самая высокая энергоэффективность: в каркасной постройке весь объём несущих конструкций заполнен утеплителем. Применение для теплоизоляции минеральной ваты (например, ИЗОВЕР Профи или ИЗОВЕР Тёплые Стены Стронг) позволяет на большей части территории России обеспечить качественное утепление при толщине стен 150–200 мм;
  • малый вес постройки: дома по каркасной технологии можно возводить на лёгком фундаменте либо на винтовых сваях;
  • возможность строить на любом грунте: свайный фундамент нетребователен к основанию и позволяет проводить строительные работы даже на подтопляемых участках и на вечной мерзлоте;
  • простота и экономичность: каркасной постройке не нужна дополнительная фасадная конструкция, поскольку облицовка фасада навешивается непосредственно на каркас. То же самое относится и к внутренней обшивке стен;
  • самая высокая скорость возведения. В отличие от строений из массивной древесины, газобетона, кирпича или силикатных блоков, «каркасники» не нужно выдерживать перед отделкой и заселением: они сразу готовы к эксплуатации. Сама технология строительства также позволяет закончить дом за короткое время и не включает «мокрых» процессов (приготовления растворов, штукатурных работ и т. п.).

Конечно, у каркасной технологии есть и свои недостатки. Например, к лёгким стенам сложнее крепить тяжёлую мебель. Однако этот вопрос решается путём включения в каркас закладных или применения для внутренней обшивки материалов с увеличенной несущей способностью (например, гипсовых плит повышенной прочности GYPROC СТРОНГ и GYPROC АКВА СТРОНГ), а также специального крепежа.

Другой недостаток — нормативный запрет на скрытый монтаж коммуникаций. Речь идёт о трубах и электропроводке. Впрочем, это одновременно и достоинство, поскольку проложенные открытым способом проводку и водопровод гораздо проще инспектировать, ремонтировать, а при необходимости совсем несложно поменять их конфигурацию.

Подходит ли каркасный дом для постоянного проживания?

Порой можно услышать, что каркасные дома ненадёжные, «некапитальные» и подходят только для временного жилья или дачи. Однако это в корне неверно. Подобные суждения опираются на практику строительства «каркасников» низкого качества: из дешёвых материалов, с каркасом упрощённой конструкции, из бруса уменьшенного сечения и т. д. Такие решения широко предлагают некоторые застройщики, специализирующиеся на возведении сезонных дач и стремящиеся максимально снизить стоимость своих проектов.

В то же время каркасный дом – наиболее распространённое решение в США и Канаде, где он служит именно для постоянного проживания, в том числе в регионах с суровым климатом. В России в настоящее время действует свод правил СП 31–105–2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», представляющий собой адаптацию Национальных норм по жилищному строительству Канады (National Housing Code of Canada 1998 and Illustrated Guide) с учётом российских условий и существующих нормативов. Кроме того, недавно вышла обновлённая третья редакция СП 64.13330.2017 «Деревянные конструкции», которая ужесточает требования к качеству используемых в строительстве древесины и пиломатериалов в соответствии с международной практикой. Благодаря этому можно возводить по каркасной технологии даже многоэтажные здания.

Почему минеральная вата: особенности и расчёт утепления каркасного дома

Каркасная технология наиболее критична к выбору утеплителя. Одним из главных требований в этом случае становится негорючесть. Кроме того, утеплитель должен обеспечивать высокое сопротивление теплопередаче при относительно небольшой толщине слоя, быть лёгким, долговечным, обладать высокой эластичностью и упругостью для удобства монтажа в каркас.

По сумме этих требований для утепления каркасных домов в большинстве случаев применяется минеральная вата — лёгкий и при этом энергоэффективный и экологически безопасный теплоизоляционный материал, относящийся к группе негорючих (НГ по ГОСТ 30244-94), в отличие от аналогов, которые являются горючими (Г1-Г2) и при нагреве могут выделять летучие ядовитые вещества.

К примеру, универсальный утеплитель ИЗОВЕР Профи с улучшенной теплопроводностью (λ = 0,037 Вт/(м•°С)) обеспечивает каркасным конструкциям необходимое сопротивление теплопередаче при толщине слоя от 150 (юг и средняя полоса России, включая Московскую область) до 250 мм (в регионах с наиболее суровой зимой, например в Якутии). Приблизительно рассчитать количество и стоимость материала можно с помощью калькулятора расчёта утепления и затрат на отопление от ISOVER. Он учитывает географическое положение, особенности конструкции дома и желаемую температуру внутри в период отопительного сезона. Для точного расчёта специалисты могут использовать проектный калькулятор ISOVER.

Преимущества минваты

В отличие от жёстких материалов, минеральная вата ИЗОВЕР Профи характеризуется повышенной упругостью и надёжно держится в каркасе без использования крепежа. Её улучшенная формостабильность гарантирует устойчивость конструкции в течение 50 лет и более. При монтаже минвата не крошится и не ломается, распрямляется и плотно прилегает к каркасу, без щелей заполняя все пустоты, что предотвращает образование мостиков холода.


Материал выпускается в формате длинных плит в рулонах шириной 1 220 мм (есть формат, в котором внутри рулона полотно разрезано по ширине на два по 610 мм) и длиной 4 100 мм (в развёрнутом состоянии). Полотно состоит либо из одного 100-миллиметрового слоя, либо из двух по 50 мм, которые можно использовать как вместе, так и по отдельности, формируя теплоизоляционный слой необходимой толщины. Благодаря небольшому весу минвату легко переносить и монтировать своими силами, в сжатом состоянии она помещается в легковой автомобиль в количестве шести — восьми рулонов.

ИЗОВЕР Профи — универсальный материал, который можно применять для утепления каркасных стен, полов и перекрытий, чердака и кровли, мансарды и балконов. Благодаря технологии AquaProtect он обладает водоотталкивающими свойствами (влагостойкостью). Применение одного вида материала для утепления всего дома существенно упрощает строительство и минимизирует количество отходов и обрезков.

Кроме того, утеплить стены можно с использованием минеральной ваты ИЗОВЕР Тёплые Стены Стронг, которая выпускается в виде упругих эластичных плит размером 610 х 1 000 мм и толщиной 50 и 100 мм. Она обладает ещё более высокими теплоизоляционными свойствами (λ = 0,034 Вт/(м•°С)), что позволяет сохранять в доме комфортную температуру в любое время года.

Монтаж утеплителя

Длинные плиты ИЗОВЕР Профи укладывают в конструкцию каркаса. При его стандартном шаге 600 мм дополнительные 10 мм ширины рулона позволяют установить утеплитель враспор. Он держится в каркасной конструкции благодаря собственной упругости, без дополнительного крепления в виде лески, гвоздей и т. п. При нестандартном шаге каркаса длинную плиту можно разрезать на части необходимого размера, обеспечив припуск 10–15 мм.


Изнутри, со стороны комнат, к каркасной конструкции с помощью строительного степлера крепят пароизоляционную мембрану, например ИЗОВЕР Паранет. Чтобы обеспечить герметичность такого решения, её монтируют с нахлёстом полотен 100 мм, а стыки между ними проклеивают пароизоляционной клейкой лентой ИЗОВЕР Паранет (КЛ).

Поверх пароизоляции к рёбрам каркаса крепится обрешётка из реек сечением 15–20 мм. Она прижимает мембрану и образует воздушный зазор между ней и внутренней обшивкой стен из гипсовых плит, ДВП или другого материала. Последние монтируются либо на металлическую каркасную конструкцию, либо непосредственно к обрешётке.


С внешней стороны дома аналогичным образом монтируют гидроветрозащитную мембрану (например, ИЗОВЕР Ветранет). При этом нахлёсты делают так, чтобы капли конденсата не затекали под неё. Поверх мембраны также устанавливают обрешётку, но уже толщиной не менее 40–50 мм, чтобы обеспечить достаточную вентиляцию, и крепят к ней наружную облицовку (сайдинг, панели, планкен и т. д.) либо зашивают стеновую конструкцию листовыми материалами под последующую покраску или штукатурку.

Методика утепления кровли, чердачного перекрытия, мансарды и пола в каркасном доме ничем не отличается от утепления в других типах построек. Подробно с особенностями выполнения этих работ можно ознакомиться в следующих статьях:

Важность пароизоляции

При утеплении каркасного дома пароизоляция имеет особое значение. В отличие от любых других стен, которые обычно утепляют снаружи, в составе каркасных конструкций нет стенового материала, который сам по себе полностью или частично препятствует увлажнению утеплителя проникающими изнутри влажными испарениями. Отсутствие мембраны приведёт к быстрому увлажнению минваты, что в разы снижает эффективность теплоизоляции, а при критическом накоплении влаги и обледенении делает её и вовсе бесполезной. Поэтому очень важно соблюдать технологию монтажа пароизоляции, обеспечить её непрерывность и герметичность по всей площади стен, пола и перекрытия верхнего этажа для формирования герметичного контура внутри дома. При этом не стоит забывать о необходимости вентиляции или проветривания (микропроветривания) для удаления излишков влаги (запотевшие окна — верный признак превышения влажности) и просто для притока свежего воздуха.

Крепить мембрану ИЗОВЕР Паранет следует так, чтобы ворсистой стороной с логотипами она смотрела внутрь помещения. Ворс впитывает избыточную влагу, которую затем испаряет при проветривании, тем самым предотвращая выпадение конденсата.

Внутренние перегородки и межэтажные перекрытия

Внутренние перегородки и межэтажные перекрытия в каркасном доме заполняют минватой в основном для звукопоглощения в составе звукоизоляционных конструкций с такими материалами, как гипсовые плиты GYPROC. Утепление в этом случае второстепенно. Хотя при использовании современных систем управления микроклиматом, позволяющих устанавливать индивидуальный температурный режим для каждой комнаты, оно также не будет лишним. Поскольку температурно-влажностный режим внутри дома примерно однороден, пароизоляцию в составе внутренних перегородок и межэтажных перекрытий (между тёплыми этажами) использовать не обязательно. Высокие звукопоглощающие свойства минваты ИЗОВЕР Шумка делают её оптимальным выбором для применения внутри строения.


Грамотный выбор утеплителя и соблюдение технологии его монтажа позволит построить надёжный и уютный каркасный дом для всей семьи, который прослужит долгие годы и ни в чём не будет уступать постройкам из кирпича, газобетона и других материалов.

Схема утепления каркасного дома минеральной ватой: особенности и нюансы

Утепление каркасного дома — один их самых важнейших этапов строительства, так как слой утеплителя служит единственной преградой для проникновения холода в жилище, а также изолятором от ветра и влаги.

И до 80% всех каркасных домов утепляются минватой или материалами на ее основе.

Минеральная вата и ее особенности как утеплителя

Минеральная вата — это паропроницаемый утеплитель, являющийся наиболее популярным материалом для теплоизоляции. Минвата отличается высокой звукоизоляцией и экологичностью. На протяжении всего срока использования минвата остается в первоначальном виде.

Преимущества и недостатки

Основные преимущества минеральной ваты:

  • Низкая теплопроводность. Данный коэффициент зависит от плотности минваты и может составлять от 0,032 до 0,039 Вт/(м*К). И чем жестче вата, тем меньшей теплопроводностью она будет обладать.
  • Долговечность. При правильном монтаже утеплитель может прослужить до 70 лет.
  • Простота монтажа. Материал легко режется ножом и удобен в обработке.
  • Пожаробезопасностью. Минвата не горит, а только плавится под воздействием высоких температур, при этом, не выделяя в атмосферу вредных веществ.

К недостаткам утепления минеральной ватой относят:

  • Высокую стоимость.
  • Необходимость в защите материала от влаги с помощью паро- и гидроизоляционной пленки.
  • Монтаж плит ваты необходимо осуществлять в костюме и респираторе для защиты от вредной пыли.

Виды минваты, их плюсы и минусы

Минеральная вата бывает 3 видов:

  • Стекловата (сырьем служат расплавы стекла).
  • Каменная (изготавливается из горных пород).
  • Шлаковая (производится из шлака).

Ранее описанные достоинства и недостатки минеральной ваты присущи всем ее разновидностям, далее показаны отличительные плюсы и минусы каждого вида.

Стекловата — это волокнистый утеплитель, который является одним из видов минеральной ваты. Сырьем для ее изготовления служат расплавы стекла и связующие вещества — смолы.

Плюсы стекловаты:

  • Воздухопроницаемость.
  • Морозоустойчивость.
  • Устойчивость к химическим веществам.
  • Стойкость к плесени и поражению грибками.

Минусы утеплителя:

  • Короткий срок эксплуатации — до 10 лет.
  • Усадка до 80 %.

Каменная (базальтовая) вата — это паропроницаемый утеплитель, являющийся одним из лучших звуко- и теплоизоляционных материалов. Она изготавливается из горных пород с добавлением карбамидных смол и бентонитовой глины.

Плюсы каменной ваты:

  • Высокая плотность.
  • Минимальная усадка (около 5%).
  • Стойкость к гниению, плесени и грибку.

К недостаткам можно отнести высокое влагопоглощение каменной ваты.

Важно: вата выпускается в плитах и рулонах, может иметь различную плотность — от 30 до 100 кг/ м³.

Шлаковая вата изготавливается из доменных шлаков, являющихся отходами металлургических производств.

Плюсы шлаковаты:

  • гибкость и эластичность (может применяться для утепления округлых поверхностей).
  • Низкая стоимость.

Минусы утеплителя:

  • При попадании на вату воды происходит выделение кислоты, разрушающей металл.
  • Материал плохо переносит перепады температур.
Таблица 1. Характеристики различных видов минваты
ПараметрыСтекловатаКаменная ватаШлаковата
Коэффициент теплопроводности, Вт/(м*С)0,037-0,0410,032-0,0480,046-0,048
Коэффициент паропроницаемости, мг/(м*час*Па)0,600,30,6
Плотность, кг/ м³11-13030-10075-200
Влагопоглощение, %0,55-12до 2
Звукопоглощениевысокоевысокоехорошее

Из таблицы видно, что каменная вата обладает самыми лучшими техническими показателями, плюс ко всему имеет минимальную усадку. Шлаковата заметно уступает стекло- и каменной вате по показателю теплопроводности и имеет невысокие показатели шумоизоляции.

Технология утепления пола каркасного дома

Технология утепления пола основывается на виде фундамента дома. Большинство каркасных сооружений ставят на свайно-винтовой фундамент, но не зависимо от типа фундамента дома первым слоем утепления пола должна быть гидроизоляция.

Если дом расположен высоко от земли и под него можно залезть, то под лаги снизу сначала прикрепляют степлером гидроизоляционную пленку, а затем прибивают нижние обшивочные доски.

Их можно прибивать вплотную друг к другу или с шагом до 40 см. Они будут удерживать плиты минваты и пленку гидроизоляции от выпадения вниз.

Если под дом подлезть не получается, то под лаги набивают доски, а затем поверх лаг и досок изнутри стелют пленку. Минвата плотно укладывается между лагами на пленку. Расстояние между лагами должно быть 58-59 см, так как стандартная ширина плит ваты — 60 см.

В среднем толщина слоя минваты должна составлять 15 см, а высота лаг чуть меньше. Каждый новый слой ваты должен перекрывать стыки предыдущего и иметь напуск не менее 20 см.

Поверх минваты и лаг прикрепляют пароизоляционную пленку, стыки проклеивают 2-х сторонним скотчем. На пленку настилают листы фанеры, OSB или доски, которые послужат основой для чистовой отделки полов.

Важно: гидро- и пароизоляционные пленки настилают так, чтобы их края заходили на стены. Это исключит попадание влаги между стеной и полом каркасного дома.

Схема утепления стен каркасного дома минеральной ватой

Стены в каркасном доме утепляют и снаружи и изнутри. Материалы для этого применяются одни и те же.

Утепление внешних стен

Технология утепления стен минватой снаружи включает в себя несколько этапов. Вначале каркас снаружи обшивается OSB плитами с расстоянием между плитами в 2-3 мм. Затем эти щели заполняют монтажной пеной.

Снаружи поверх плит натягивают гидроизоляционную пленку для защиты плит и слоя минваты от осадков, стыки пленок проходят двухсторонним скотчем.

Далее производится финишная отделка, в роли которой часто выступают панели сайдинга. Для этого на стены поверх пленки сооружают каркас из брусьев, к которому крепят панели сайдинга.

С внутренней стороны между брусьями каркаса вставляют плиты минваты. Стык второго слоя ваты должен перекрывать стык первого на 15-20 см.

Совет: лучше всего для утепления стен каркасного жилища брать плиты ваты с плотностью не менее 35-50 кг/ м³. Такая минвата не будет проседать и скатываться вниз.

После укладки всего утеплителя необходимо заполнить монтажной пеной все щели, которые появились на стыках досок и брусьев.

Поверх слоя минваты изнутри натягивается пароизоляционная пленка для защиты утеплителя от влаги, идущей изнутри помещения. Далее на пленку набивают листы OSB, фанеру или доски. В заключении производится финишная отделка стен.

Утепление внутренних стен

Утепление внутренних стен каркасного дома в основном осуществляется для обеспечения звукоизоляции. Для этого можно воспользоваться минватой, другим видом утеплителей или специальными звукоизоляционными материалами.

Технология утепления стен внутри аналогична утеплению внешних стен, при этом гидро- и теплоизоляционные пленки можно не применять.

Утепление потолка минеральной ватой

Утепление потолка является 1 из самых ответственных этапов технологии утепления жилища. Его рекомендуется проводить, пока крыша собрана еще не до конца, чтобы это не помешало плотной укладке минваты сверху на потолок.

Во-первых, на потолочные балки изнутри крепится пароизоляционная пленка. На нее прибивается доска толщиной 2,5 см, фанерный лист или плита OSB. Далее сверху крепятся плиты ваты по тем же правилам, как и для утепления стен и пола.

Внимание: минвата кладется полностью по всему потолку, плюс напуск на всю ширину стен.

Если чердак не используется для проживания, то укладывать мембранные пленки нет нужды. Можно сразу обшивать фанерой или доской для удобства передвижения. В случае, когда утеплять потолок сверху нет возможности, применяется утепление изнутри. Для этого плиты минваты подвязывают к потолку. Затем нашивают пароизоляционную пленку и фанерные листы либо доски.

Так как теплый воздух всегда поднимается наверх, то при неграмотном утеплении потолка из помещения будет уходить большое количество тепла.

Утепление крыши каркасного дома

Технология утепления крыши аналогична теплоизоляции потолка за одним исключением. На слой утеплителя обязательно стелется гидроизоляционная пленка для защиты минваты от внешней среды (дождя, ветра или снега).

После монтажа стропильной системы снизу подшивают пароизоляционную пленку, на которую изнутри набивают подшивочные доски или фанерные листы.

Затем снаружи укладывают листы утеплителя, закрывая их гидроизоляционной пленкой. На пленку набивают контробрешетку, затем обрешетку под кровлю и сам кровельный материал.

Утепление крыши удобнее производить снаружи, так волокна ваты не будут опадать на лицо. В случае если крыша уже собрана, то утепление можно производить и изнутри. Но это менее удобно, так как нужно будет временно закреплять плиты минваты до натягивания пароизоляции.

В заключении можно сказать, что утепление каркасного дома минватой обеспечит минимальный отвод тепла через стены и сократит расходы на отопление в зимний период. Минеральная вата в качестве утеплителя обеспечивает естественную вентиляцию в доме и является отличным звукоизолятором от шумов с улицы.

Схему утепления каркасного дома минеральной ватой посмотрите на видео:

Мастер-класс по утеплению внешних стен каркасного дома с помощью URSA TERRA смотрите ни видео:

Утепление каркасного дома: стены, пол, потолок

Для круглогодичной эксплуатации каркасного дома и его долговечной службы необходимо качественное утепление. Утеплять нужно все – стены, потолок, крышу, пол. Какие материалы и технологии применимы для решения задачи, а от каких теплоизоляторов лучше отказаться? Ответим на эти вопросы и приведем пошаговую инструкцию по утеплению дома своими руками.

Требования к теплоизоляционному материалу

Каркасы домов, возведенных по «канадской» технологии, собираются из плит OSB или дерева. Чтобы утеплитель не стал причиной порчи конструкций, он должен обладать достаточной паропроницаемостью – не менее 0,32 Мг.

Этому требованию в абсолютной мере соответствуют волокнистые теплоизоляторы – минераловатные материалы. Популярные синтетические утеплители, такие как пенопласт и аналоги на полимерной основе, нельзя применять в деревянных конструкциях по двум причинам:

  1. Во-первых, из-за отсутствия упругости теплоизолятор не сможет подстроиться под временные деформации древесины (усушка, увеличение объема). Как результат – образование трещин и мостиков холода.
  2. Во-вторых, пенопласт и его аналоги не дают «дышать» дереву. Это приводит к накоплению влаги, появлению плесени и гниению конструктивных элементов.

Выбирая, чем утеплить каркасный дом, помимо паропроницаемости, следует учесть и дополнительные свойства теплоизолятора. Приветствуется такие показатели:

  • пожаробезопасность;
  • экологичность;
  • низкая теплопроводность;
  • стойкость к усадке;
  • минимальное водопоглощение.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет.
Главные преимущества минваты на основе базальта:

  • низкая теплопроводность – 0,36-0,42 Вт/м*С;
  • прочность к механическим воздействиям;
  • хорошие шумоизоляционные характеристики;
  • стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м.
Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м.

Особенности стекловаты:

  • высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
  • устойчивость к вибрациям;
  • неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

  1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
  2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

  1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
  2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
  3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

  • хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
  • сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
  • высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
  • достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
  • экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Теплоизоляция минватой: пошаговая инструкция

В большинстве случаев для утепления каркасных сооружений используется минеральная вата в форме матов. Поэтому последующий инструктаж будет основываться на работе именно с этим материалом.

Подготовительные мероприятия

Первостепенно следует понять структуру утепляющего пирога, рассчитать материал и подготовить поверхность к укладке. Не принципиально, с какой стороны начинать работы – снаружи или изнутри. Некоторые считают, что со стороны улицы выполнять теплоизоляцию удобнее. Однако надо учитывать погодные факторы.

Стандартная структура теплоизоляционного пирога с очередностью слоев от внутренней обшивки к фасаду дома:

  • Декоративная отделка внутри помещения.
  • Плита OSB.
  • Пароизоляция.
  • Слой утеплителя.
  • Ветрозащитная мембрана.
  • Обрешетка из брусков для обустройства вентиляционного зазора.
  • Плита OSB.
  • Наружная облицовка.

Рекомендуемый шаг каркасных балок – 580-590 мм. Такой диапазон оптимально подходит при использовании стандартных матов минваты шириной 60 см. Согласно нормам, толщина утеплителя для умеренного климата – 150 мм. Для заполнения пространства между балками в 15 см целесообразно использовать минвату двух типоразмеров: 50 и 100 мм.

Подготовка поверхности сводится к очистке от пыли, удалению торчащих гвоздей и задуванию щелей монтажной пеной между элементами каркаса. Перед креплением утеплителя необходимо проверить деревянные конструкции на наличие сырости, проблемные зоны высушить строительным феном.

Внутренняя отделка: очередность слоев

Для начала надо подготовить основу под укладку утеплителя. С внутренней стороны дома эту роль будут выполнять пароизоляционная пленка и OSB плиты.

Порядок действий:

  1. Раскатать рулон изоляционного материала и раскроить его по размерам стен дома.
  2. Поочередно закрепить полотна паробарьера на вертикальных стойках каркаса с помощью степлера. Правила монтажа: изоляционные полосы направляются перпендикулярно деревянным балкам, минимальный нахлест – 10 см.
  3. Проверить плотность прилегания защитного слоя.
  4. Выполнить нарезку плит OSB электролобзиком.
  5. Закрепить панели на каркасе, перекрывая пароизоляционную пленку.

В дальнейшем плиты OSB послужат основанием для нанесения финишной отделки стен.

Правила монтажа утеплителя

Важное преимущество использования минеральной ваты или древесноволокнистого утеплителя – простота крепления своими руками. Оба теплоизолятора достаточно упруги, поэтому не нуждаются в дополнительной фиксации. Плиты вставляются между каркасными стойками и удерживаются благодаря незначительной разности размеров.

Чтобы теплоизоляционная прослойка со временем не утратила эффективность, необходимо соблюдать определенные правила ее монтажа:

  1. Укладка производится в два слоя, плиты размещаются в шахматном порядке. Второй ряд минваты должен перекрывать стыковочные швы первого посередине. Такая техника предупреждает появление «мостиков холода», способствующих накоплению конденсата и сырости.
  2. Плиты утеплителя нуждаются в защите от сильного ветра и осадков. По аналогии с внутренней стеной, теплоизолятор обшивается специальной гидро-ветрозащитной мембраной.

Фиксация пленочной изоляции выполняется степлером. Для более надежного крепления можно использовать систему контр-обрешоток.

Наружная обшивка стен

Прикрепленные поверх ветрового барьера брусья создают необходимую воздушную прослойку между теплоизоляционным материалом и внешней отделкой. Дальнейшее утепление фасада зависит от материала финишной облицовки.

Под блок-хаус и сайдинг разных видов на обрешетку прибиваются плиты влагостойкого OSB, к которым крепятся направляющие брусья. Искусственный, натуральный камень или фасадная плитка укладывается непосредственно на ориентированно-стружечные плиты.

Теплоизоляция кровли дома

Большое значение в сохранении тепла имеет качественное утепление крыши. Продуманная и грамотно выполненная теплоизоляция кровли каркасного дома экономит 25-30% тепловой энергии.
Популярный вариант утепления – размещение минеральной ваты между стропильных ног. Кровельный пирог обязательно дополняется пароизоляционной пленкой и диффузионной мембраной.

Опишем последовательно, как правильно утеплить крышу:

  1. По внешнему торцу стропил натянуть водоотталкивающую диффузионную пленку. Закрепить мембрану контр-обрешеткой.
  2. С внутренней стороны стропильной системы уложить утеплитель. Теплоизоляция размещается в два слоя толщиной по 100 мм, схема монтажа – шахматная раскладка.
  3. Перекрыть минвату пароизоляционной пленкой, соблюдая горизонтальную укладку паробарьера в направлении снизу вверх. Нахлест пленочной изоляции – 5-10 см.
  4. Потолок обшить OSB, гипсокартонном, фанерой или вагонкой.
    Внешняя отделка крыши выполняется по контр-обрешетке. На рейки прибиваются брусья обрешетки, создающие вентиляционную щель. Сверху крепятся плиты OSB или непосредственно кровельный материал (шифер, профнастил, металлическая или гибкая черепица).

Утепление пола первого этажа

Немало тепла уходит и через основание дома – около 15-20% тепловых издержек приходится на пол. Как вариант, можно организовать водяное напольное отопление. Однако проще и дешевле – утеплить основание минеральной ватой.

Ход работ:

  1. Черновой пол покрыть рулонной гидроизоляцией, соблюдая нахлест в 5 см.
  2. Скрепить полотна между собой армирующим скотчем, пройдясь им вдоль стыковочных линий.
  3. Поверх гидроизоляции установить систему лаг из досок.
  4. Раскроить утеплитель под ячейки в лагах. Размер теплоизолятора должен превышать расстояние между досками на 1-2 см – этот зазор необходим для плотной стыковки и исключения зазоров. Толщина утеплителя – минимум 200 мм.
  5. Укрыть пароизоляционной пленкой, а сверху уложить фанеру или чистовой дощатый пол.

Описанная технология подойдет для утепления межэтажного или чердачного перекрытия.

Разнообразие методов применения эковаты

Второй по популярности материал для теплоизоляции каркасной постройки – эковата. Но здесь лучше не экспериментировать и доверить работу профессионалам. Механизированная засыпка обеспечит нужную плотность и равномерность укладки.
Существуют три метода применения эковаты:

  • сухое «распыление»;
  • влажное нанесение;
  • клеевой способ.

Сухой метод применим для горизонтальных поверхностей, наклонных замкнутых полостей, заполнения межэтажных перекрытий и неразборных конструкций. Плотность укладки эковаты при таком способе составляет 45-65 кг/куб. м в зависимости от уклона.

Мокрая технология подходит для вертикальных открытых стен. Хлопья эковаты увлажняются и под напором наносятся на поверхность. Плотность теплоизоляционного слоя – около 65 кг/куб. м.

Клеевой способ похож на предыдущий, но вместо воды добавляется клеящий компонент. Преимущества техники: высокая адгезия утеплителя со стеной, эластичность материала и низкая деформация после высыхания. Клеевой метод незаменим при теплоизоляции потоков снизу, вариант подойдет и для обработки стен.

Вопрос утепления дома необходимо продумать еще на стадии строительства. Это выгоднее с финансовой точки зрения и правильнее технически. Конструктивные элементы утепляются по мере возведения постройки, и нет необходимости выполнять капитальный ремонт здания после ввода в эксплуатацию.

Видеоинструкция по теплоизоляции своими руками

Подробнее о технологии утепления дома рассказано в видео.

Закладка Постоянная ссылка.

Как и чем утеплить каркасный дом – этапы и особенности работ

Для круглогодичного использования каркасного дома, он нуждается в качественном утеплении, позволяющем установить отопление, превратив помещения в уютное и комфортное жилище. Сделать это можно самостоятельно. Но какие материалы использовать? От каких технологий отказаться? И как можно утеплить каркасный дом снаружи? Об этом далее в статье.

Каркасная технология возведения домов, пришедшая к нам из Канады, становится всё более популярна в России. Это обусловлено рядом факторов, среди которых:

  • возможность быстрого монтажа;
  • отсутствие необходимости установки усиленного фундамента благодаря лёгкости конструкции;
  • использование в тёплое и холодное время года (необходима хорошая вентиляция и грамотное утепление дома).

Способы утепления

Прежде чем приступать к работам, необходимо выбрать вариант утепления: наружный или внутренний. (Важно! Этим вопросом лучше всего задастся ещё на этапе строительства. От этого зависит не только трудоёмкость, но финансовая сторона работ.)

Наружное утепление

Что важно знать:

  • утепление каркасного дома производится в любой момент, после сдачи объекта в эксплуатацию. Для этого не нужно менять конструкцию дома или демонтировать его элементы;
  • для утепления применяется минеральная вата или пенопласт, обеспечивающие сохранность тепла внутри жилища;
  • прогрев дома требует меньше энергии благодаря деревянной основе дома, обращённой внутрь помещений.

Внутреннее утепление

Основные моменты:

  • для утепления дома изнутри потребуется демонтаж существующей отделки, что влечёт за собой ряд дополнительных финансовых и временных затрат;
  • фасад дома не будет защищён от постоянных осадков, ветров и перепадов температур, что ускорит процесс деформации здания;
  • холод с улицы будет сталкиваться с тёплой температурой в помещении, возникнет конденсат, который приведёт к образованию грибка и плесени внутри каркасных стен.

Выбираем утеплитель

Именно от того, какому утеплителю вы отдадите предпочтение, будет зависеть комфорт и тепло в вашем доме. Рассмотрим самые популярные варианты.

Базальтовая вата

Производится из горных пород вулканического происхождения. В составе каменной ваты чаще всего используется базалит, базальт и диарит. Это один из самых распространённых вариантов листового утеплителя, обладающий рядом преимуществ:

  • исключено возгорание – базальтовая вата выдерживает температуру до 1000°С;
  • высокая прочность к механическим повреждениям;
  • низкая теплопроводность;
  • отличная шумоизоляция;
  • устойчивость к перепадам температур.

Из недостатков – подверженность грызунам и меньшая эластичность, по сравнению с аналогами.

Эковата

Своё название утеплитель получил благодаря составу – материал изготавливается из бумаги вторичной переработки с добавлением третрабората натрия и борной кислоты.

В отличие от базальтовой ваты, эковата поставляется в сыпучем виде, а значит и технология монтажа отличается от листовых утеплителей.

Особенности утеплителя:

  • в случае некорректного проведения работ, появляется риск «усадки» материала, что грозит «пробелами» в утеплении дома;
  • высокий риск возгорания – эковату следует дополнять защитными прослойками из базальта или фольги;
  • высокая звукоизоляция;
  • возможность утепления каркаса в труднодоступных местах;
  • экологичность.

Пенополистирол

Материал часто используют для наружно утепления каркасного дома благодаря ряду преимуществ:

  • устойчив к влаге и перепадам температур;
  • отличается небольшим весом;
  • не замерзает.

Среди недостатков – лёгкая воспламеняемость и низкая гигроскопичность.

Как утеплить дом: этапы работ

Подготовка. Для начала необходимо рассчитать материал и подготовить поверхность к укладке утеплителя. Не забывайте о том, что в утеплении нуждаются не только стены, но также потолок и пол. При наружном утеплении учтите погодные условия, которые могут повлиять на ход работ.

Перед монтажом утеплителя следует проверить деревянный каркас на наличие сырости и высушить проблемные участки строительным феном. Далее поверхность очищают от пыли, гвоздей и «задувают» монтажной пеной щели между деталями каркаса.

Гидроизоляция. Укладка гидроизоляционного слоя предполагает крепление материла для гидроизоляции к деревянным стойкам с помощью строительного степлера. Важно, чтобы весь каркас был обшит гидроизоляционным материалом.

Пароизоляция. В качестве материала для пароизоляции может выступать специальная плёнка или вспененный полиэтилен. Материал закрепляют в нахлёст по 10 см к деревянным стойкам с помощью монтажного степлера. Стыки тщательно заделываются строительным скотчем.

Монтаж утеплителя. Важно! В случае утепления дома минеральной ватой необходимо надеть рукавицы и маску. Необходимо равномерно распределить материал между каркасных стоек, не забывая о вентиляционных зазорах.

Значительно эффективнее укладывать утеплитель двумя слоями. Первый слой – утеплитель шириной 10 см, затем деревянная обрешётка и горизонтальный слой, шириной 5 см.

Зашивание стен. Чаще всего для этого применяются ОСБ-плиты, с помощью которых проводят чистовую отделку, скрывая незначительные изъяны каркаса.

Каркасный дом от Wood-Brus

Мы занимаемся строительством домов в Москве. У нас вы можете купить готовые дома или заказать их строительство по индивидуальному плану. Стоимость работ указана на сайте. Для уточнения всех деталей, пожалуйста, позвоните нам. Консультанты с радостью ответят на все вопросы и дадут рекомендации о строительстве каркасного дома.

Как утеплить каркасный дом своими руками правильно: Инструкция +Видео

Каркасное строительство становится все популярнее. Связано это с низкими затратами на возведение строений, удобством монтажа, короткими сроками строительства. В этой статье мы расскажем, как правильно утеплить каркасный дом своими руками.

Прежде всего, следует заметить, что утепление каркасного дома происходит еще на этапе его возведения в процессе заложения пространства между каркасными стойками определенного вида материалами.

Выбор вида утепления каркасного дома

После возведения дома может быть осуществлено дополнительное утепление дома как в наружной части (утепление фасадов), так и изнутри. Способы утепления домов существуют самые разные. Практически все существующие утеплители подходят и для утепления каркасных конструкций, возводимых с целью последующего проживания. Различаются они как правило по воздухопроницаемости, экологичности и конечно же цене.

Проблем с утеплением каркасного дома как правило не возникает, ведь по завершении строительства мы имеем ровные и гладкие стены без лишних выступов. Обшивать утеплителем такие стены одно удовольствие.

Утепляем фасады дома

Утепление каркасного дома снаружи осуществляется с использованием всем известных материалов — минеральная и эковата, пенопласт (полистирол) и ОСП плиты. Каждый выбирает по своему карману, конечно здоровье дороже, поэтому рекомендуется использовать экологичные утеплители. Если хотите разобраться в видах утеплителей и выбрать утеплитель для своего дома, смотрите видео.

Виды утеплителей- видео

Удачно выполненное утепление повысит энергосбережение и обеспечит комфортное проживание.

Каждый из данных материалов имеет свои преимущества, а также и слабые стороны. Узнать о них вы можете в разделах нашего сайта, посвященных этим утеплителям.

Гидроизоляция утеплителя каркасного дома

Здесь же, останавливаясь на общих вопросах утепления каркасного дома, заметим лишь, что технология утепления каркасного дома любым из перечисленных материалов требует хорошей гидроизоляции.

Кроме того, следует заделать все имеющиеся в стенах разъемы, которые иногда появляются при каркасном строительстве. Заделать щели можно при помощи монтажной пены.

Утепление каркасного дома минеральной ватой является наиболее популярным вариантом. А также, не смотря на низкие показатели шумоизоляции и горючесть данного материала, часто выбирается вариант утепления каркасного дома пенопластом. Но будьте внимательны в экологичности данных материалов. Минеральная вата может сильно повредить ваши легкие, если останутся щели в вашем доме и будет задувать воздух, а пенопласт выделяет вредный бензол, при попадании солнечных лучей.

Как утеплить каркасный дом снаружи и изнутри?

Гидроизоляционный материал. Он крепится к каркасу дома при помощи строительного степлера (это наиболее удобный вариант).

Важно! Следите за целостностью гидроизоляционного полотна. Повреждения даже в виде небольших разрезов или проколов недопустимы. Отдельные части крепите слегка внахлест.

Обрешетка. Нужна в том случае, если утепление каркасного дома снаружи решено делать из минеральной ваты. Пенопласт, пеноплекс и т.п. – твердые и прочные материалы. Они наклеиваются непосредственно на стену, для их монтажа в обрешетке нет необходимости.

Утеплитель. Укладывается поверх слоя гидроизоляции. Технология работ в соответствии с выбранным типом утеплителя.

Пароизоляция. Необходима в случае, если для утепления использовалась минвата, т.к. она, как мы занем, отличается высокой гигроскопичностью и, впитывая влагу, теряет свои теплосберегающие свойства.

Облицовка.

Очень важный этап! Практически все виды утеплителя нуждаются в качественной и надежной облицовке, которая обеспечит защиту материала от разрушения под воздействием атмосферных явлений. А также обеспечит экологическую безопасность их применения.

Утепление пола каркасного дома

Для утепления пола каркасной конструкции также подходит уже заявленные выше утеплители – минвата и пенопласт (и его производные). Также могут использоваться керамзит и гипсоволокнистые плиты.



Наиболее удачным вариантом является технология двойного пола. Т.е. такой, при котором монтируется черновой и чистовой пол, разделенные воздушной прослойкой. Такой пол будет отвечать всем требованиям, предъявляемым к полам в каркасном доме: сохранение тепла, достаточная прочность, водонепроницаемость и безопасность.

Как сделать утепление пола своими руками

  1. Гидроизоляция. Важно! Гидроизоляционный слой должен заходить на стеновую плиту каркаса.
  2. Каркас (лаги и основа пола).
  3. Утеплитель + пароизоляция.
  4. Чистовой пол + внутренняя отделка пола (в соответствии с замыслом дизайнера).

Утепление каркасного дома, выполненное в соответствии с технологией, обеспечит вам надежную защиту даже от сильных морозов. Тепла и уюта вам в вашем доме!

выбор материалов и технологий

Каркасные дома

сегодня особенно популярны: они легко и быстро собираются, не требуют обустройства закаленного и дорогого фундамента, стоят недорого, а значит, доступны всем слоям населения.

Тем не менее, многие не решаются строить дома по каркасной технологии, так как считают их недостаточно теплыми, предназначенными исключительно для дачи. Однако это мнение ошибочно, ведь если подойти к утеплению панельного дома с умом, можно чувствовать себя в нем комфортно в любое время года.«А как утеплить каркасный дом для зимнего проживания?» — ты спрашиваешь. Ответом на все вопросы, связанные с процессом утепления таких зданий, станет наша сегодняшняя статья.

Варианты утепления

В первую очередь необходимо решить, где вы будете устанавливать теплоизоляцию – снаружи здания или изнутри. Чтобы принять правильное решение, следует рассмотреть особенности каждого способа утепления.

В пользу наружного расположения теплоизоляции говорят следующие факты:

При этом внутренняя часть дома совершенно не страдает.

Деревянные стены аккумулируют тепло помещения внутри себя, а при понижении температуры отдают его обратно в помещение, позволяя экономить на отоплении.

Также следует отметить, что утепляющий материал, устанавливаемый снаружи дома, кроме своей основной функции, надежно защищает фасад от вредного воздействия влаги, ультрафиолета и температурных колебаний. В результате срок службы здания заметно увеличивается.

Если вы задаетесь вопросом, как утеплить стены в каркасном доме изнутри, обратите внимание на несколько минусов этого способа:

Для внутренней отделки потребуется демонтировать всю декоративную отделку помещения, на которую придется восстановить снова после установки теплоизоляции.Это приводит к увеличению времени, необходимого для выполнения работ, и к дополнительным затратам.

При внутреннем утеплении внутри стены встречаются потоки теплого и холодного воздуха, что приводит к скоплению влаги в помещении, в результате значительно сокращается срок службы деревянных стен.

Слой утеплителя, расположенный внутри здания, не защищает фасад от внешних факторов. Стена проходит множество циклов замораживания и оттаивания, в результате чего ее структура разрушается.

Выбор утеплителя

Задаваясь вопросом, чем утеплить каркасный дом для зимнего проживания, следует понимать, что если речь идет о стенах из древесностружечных материалов, то утеплитель должен обладать следующими качествами:

1. Экологичность. Теплоизолятор не должен выделять в воздух опасные для человека вещества (даже при нагреве).

2. Пожарная безопасность. Следует выбирать материалы, препятствующие распространению огня по стенам здания и не выделяющие много дыма в случае пожара.

3. Низкая теплопроводность.

4. Прочность. должны плотно прилегать между стенами и сохранять первоначальную форму с течением времени.

5. Низкая стоимость. Цена утепления не должна превышать стоимость самого здания.

Наиболее близкими к вышеуказанным требованиям считаются пенополистирол и минеральная вата.

Пенополистирол

К основным преимуществам пенополистирола можно отнести его малый вес, что очень важно при возведении каркасных конструкций.Материал отлично переносит резкие перепады температур, не боится влаги и не промерзает.

Долговечность и дешевизна пенопласта привлекает многих домовладельцев, но наряду с положительными качествами у этого утеплителя есть и недостатки.

К ним относятся:

Быстро воспламеняемость;

Подверженность механическим и химическим повреждениям;

Плохая воздухопроницаемость (что создает в доме эффект термоса).

В качестве альтернативы многие используют усовершенствованный вид пенопласта – пеноплекс, который устойчив ко всевозможным повреждениям, но имеет более высокий ценник.

Чаще всего этот утеплитель монтируется снаружи дома.

Минеральная вата

Наиболее популярным материалом, используемым в качестве теплоизоляции в каркасных домах, является минеральная вата Isover (утеплитель, цена которого, по сравнению с аналогичными материалами, достаточно низкая). На рынке встречается в виде рулонов, матов и прочных досок.

Характеризуется экологичностью, малым весом, отличными показателями тепло- и звукоизоляции, способностью огибать любые неровности, а также длительностью эксплуатации.

Пожаробезопасность материала полностью зависит от его плотности. Изделия в виде пластин совершенно не горят.

При выборе этого утеплителя для каркасных стен следует учитывать, что через некоторое время вата может слежаться и провиснуть, что приводит к нарушению целостности теплоизоляционного слоя. Также должное внимание необходимо уделить гидроизоляции, так как при намокании стекловата теряет свои первоначальные свойства и становится благоприятной средой для плесени.

Утепление фасада

Рассмотрим подробнее, как утеплить каркасный дом для зимнего проживания снаружи.

Для этих целей можно использовать технологию Подразумевающая установку утеплителя между наружной стеной и декоративной облицовкой. При этом толщина теплоизоляционного слоя напрямую зависит от климатических условий в регионе проживания (20 см и более).

Этот способ можно использовать и для внутреннего утепления стен, а в качестве отделки использовать вагонку или гипсокартон.

Технология утепления наружных стен пенополистиролом

1. Стена очищается от грязи и пыли, заглаживаются все выступы. Основание полностью обрабатывается грунтовкой, а если обнаружены щели, их замазывают специальными клеями.

2. Затем установите вертикальные подвесы. Капроновые струны с грузиками размещают на расстоянии 0,5 м друг от друга, чтобы выявить и устранить все неровности (если стены панельного дома максимально ровные, этот этап можно пропустить).

3. С помощью специального клея пенопластовые плиты крепятся к стенам. Очень важно, чтобы материал максимально плотно прилегал к основе.

4. Поверх теплоизоляционного слоя укладывается отделочный материал.

Утепление внутренних стен

Теперь разберемся, как утеплить каркасный дом минеральной ватой.

К укладке утеплителя следует приступать только после обработки стены антисептическими составами.

Монтаж теплоизоляции включает следующие работы:

1.На стены паропроницаемую укладывают так, чтобы ее гладкая сторона «смотрела» в помещение.

2. Поверх мембраны с помощью саморезов устанавливаются направляющие из дерева или металла. Расстояние между рейками должно соответствовать ширине утепляющего материала.

3. Монтаж минеральной ваты можно начинать как сверху, так и снизу стены. Если вы используете рулонный «Изовер» (утеплитель, цена которого колеблется в пределах 1500-2000 рублей за упаковку), монтаж следует начинать с потолка.Минеральная вата в матах монтируется начиная с пола. Крепление осуществляется с помощью дюбелей с широкой головкой.

4. Сверху располагается утеплитель Для этих целей следует выбирать паропроницаемый продукт, который будет способствовать естественной вентиляции помещения. Пленка фиксируется деревянными рейками, чтобы она не чрезмерно натягивалась и не провисала. Далее монтируется облицовка.

Заключение

Теперь вы знаете, как утеплить каркасный дом для зимнего проживания.В завершение темы хотелось бы обратить ваше внимание на то, что теплоизоляция не сделает здание пригодным для проживания в холодное время года – она призвана удерживать теплый воздух внутри здания. Поэтому, если вы хотите, чтобы в вашем доме было тепло и уютно даже в сильные морозы, позаботьтесь о его обогреве.

В вашем новом доме чертовски холодно не только зимой, но и осенью? Тогда его придется утеплять, причем как можно быстрее. И надо утеплять снаружи.Во-первых, это экономия внутреннего пространства. Во-вторых, внешнее утепление намного эффективнее, потому что не дает стенам остывать, а не просто удерживает тепло внутри.

Так как эта процедура под силу даже начинающему строителю, утеплить панельный дом снаружи можно своими руками. А это экономия на стоимости утепления до 50%! Главное правильно подобрать материал.

Выбор материалов — как не навредить конструкциям дома

Учитывая, что изначально каркасный дом достаточно легкий, его часто строят на легких основаниях – столбчатом, мелкозаглубленном ленточном и свайном.Они изначально рассчитаны на легкие конструкции. Поэтому утяжеление готового дома может потребовать усиления фундамента. И надо учитывать дополнительную нагрузку на перекрытия.

Точка росы – почему не «работает» изоляция?

Основной причиной ухудшения качества всех гигроскопичных утеплителей является скапливающаяся внутри влага. Ведь вода — отличный проводник тепла — установки с водяным охлаждением намного эффективнее, чем с воздушным охлаждением.Точно так же работают и микрочастицы влаги в утепляющем слое – они поглощают тепло и отдают его в более холодную среду.

И даже идеальная паро- и гидроизоляция не спасут утеплитель от намокания, если неправильно рассчитана точка росы, при которой начинает образовываться конденсат. Итак, на изображении хорошо видно, к чему приведет недостаточный слой наружного утепления, в данном случае керамзит плотностью 200 кг/м3 и толщиной слоя 10 см.

На черном графике показано снижение температуры стенового пирога с 20 градусов внутри здания до -25 градусов снаружи.При таких сильных перепадах недостаточный слой наружной изоляции приведет к охлаждению и внутреннего слоя, в месте соприкосновения которого начнет конденсироваться пар.

Эта опция позволит либо полностью удалить конденсат, либо сместить его на внешние слои. Тогда при наличии вентиляционного зазора между утеплителем и гидроизоляцией лишняя влага будет просто испаряться, не влияя на характеристики материала.

Теплоизоляционные плиты и маты

Самыми простыми и доступными видами материалов для наружного утепления являются минеральная вата и стекловата.Чтобы снизить теплопотери почти вдвое, достаточно десяти сантиметров утеплителя плотностью 25 кг/куб.м, уложенного снаружи.

Благодаря этому удается снизить потери тепла с 42,09 кВт/ч до 23,37 кВт/ч в отопительный сезон.

Примерно такого же эффекта можно добиться с 10 см пенополистирола. А вот недостатком полимерных утеплителей является их почти полная паропроницаемость, что значительно ухудшает естественный микроклимат.Другими словами, в таком доме всегда будет повышенная влажность, если не сделать принудительную вентиляцию. А это прямая дорога к образованию грибка и плесени.

А вот натуральный утеплитель, например, камышовые плиты, необходимо укладывать слоем не менее 15 см, чтобы обеспечить аналогичный уровень теплопотерь. Конечно, экологически чистый материал всегда предпочтительнее, но стоит учитывать и финансовую сторону вопроса.

Теплоизоляционные засыпки

Хотя вполне осуществимо.По своим характеристикам эковата 10 см плотностью 35 кг/куб.м. ничем не уступают минеральной вате. А вот плотность 60 кг/м3. уже приведет к увеличению теплопотерь до 25,43 кВт/ч.

При утеплении стен керамзитом нужно быть готовым к тому, что придется увеличивать толщину стен на 25 см. Лучше использовать керамзитовый щебень плотностью 200 кг/м3. Увеличение плотности до 600 кг/м3.приведет к увеличению теплопотерь при аналогичной толщине слоя утеплителя до 27,22 кВт/ч. Также не стоит забывать о весе постройки – такое количество керамзита значительно утяжелит постройку.

15 см вспученного вермикулита в качестве внешней изоляции снизит теплопотери до 25,18 кВт/ч. Это хороший вариант, если у вас поблизости есть производство вермикулита. В противном случае доставка материала сведет на нет всю дешевизну самого утеплителя.

Если рядом есть лесопилка, готовая бесплатно отдать опилки, стены можно утеплить достаточно экономичным способом. Кроме того, опилки 15 см плотностью 250 кг/м3. обеспечивают только 24,48 кВт/ч потерь золы за отопительный сезон. А чтобы опилки не гнили и получили достаточную защиту от огня, делают глиняную или цементную смесь.

Например, для изготовления «домашнего» арболита потребуется 100 кг опилок, 25 кг песка, 6 кг гашеной извести и 200 кг цемента.Нужно смешать все в одной емкости, добавив воды в количестве, достаточном для нормального перемешивания. Окончательная смесь не должна крошиться при утрамбовке, но и вода не должна вытекать.

Преимуществом каркасно-панельных домов является возможность их утепления без снятия наружной обшивки.

Но если стены обшиты сайдингом и в хорошем состоянии, то его можно предварительно демонтировать. Это существенно сэкономит на новой коже.

Главное при укладке утеплителя снаружи не оставлять между ним и стеной вентилируемого зазора.Это сведет на нет все усилия по утеплению, так как холодный воздух будет свободно контактировать со стеной.

Общая схема наружной изоляции

Независимо от выбранного материала исходная компоновка всегда одинакова:


Все щели задуты пеной. Важно не забывать протирать листы пенопласта специальной теркой для улучшения сцепления. В противном случае штукатурный слой может легко оторваться вместе с армирующей сеткой.

Как правильно утеплить фасад минеральной ватой смотрите в видео:

Изоляция дома сыпучими материалами

Технология утепления дома сыпучими материалами также требует возведения каркаса.После этого каркас зашивается обрезной доской на высоту 30 см. Необрезную доску не используют – утеплитель будет высыпаться через щели и неровности. Рассмотрим утепление на примере опилок.

По всему периметру дома насыпается слой опилок и хорошо утрамбовывается. В дальнейшем несоединенные опилки слипаются между собой и образовавшиеся пустоты уже ничего не изолируют. Так постепенно обшивку поднимают под крышу.

Последний слой под кровлей укладывается мокрым – так его не нужно будет утрамбовывать, а благодаря естественной вентиляции опилки быстро высохнут.

Если утепление планируется опилкобетоном, сооружается специальная опалубка, в которую будет укладываться смесь. Этот урок достаточно длинный — каждый слой должен успеть высохнуть, прежде чем можно будет переходить к следующему. Таким образом, в сутки можно будет утеплить всего 50 см фасада.

Изоляция цокольного и мансардного этажа

Теплопотери дома происходят не только через стены. Драгоценное тепло уходит конвекцией через крышу, а холодный воздух под полом также может хорошо охлаждать дом.Конечно, лучше всего попробовать заказать инфракрасную термографию.

Выявит все «узкие места» в конструкции и позволит сэкономить на утеплении – не придется «заворачивать» весь дом полностью.

Утепление мансарды — как заставить панельный дом «дышать»

Почему каркасные дома считаются непригодными для постоянного проживания? Все из-за неприятного микроклимата – воздух остается влажным, а принудительная вентиляция создает дополнительные проблемы при строительстве.Но при наличии нежилого чердака дом можно заставить «дышать» — испарять лишнюю влагу, не создавая сквозняков в жилых помещениях.

Для такого экологичного утепления мансардного этажа снаружи понадобятся обычные опилки. Благодаря свойствам впитывать и испарять влагу, утеплитель долго не гниет, даже если в кровле сильные протечки. При правильной укладке опилки в горизонтальной плоскости практически не слеживаются, что позволяет на долгие годы забыть о мансардном этаже.

Технология предельно проста:

  1. На пол чердака укладывается материал, паропроницаемый в обоих направлениях. Это необходимо для того, чтобы мелкие частицы древесины не высыпались вниз. В этом случае идеально подойдет обычное агроволокно – оно не задерживает в себе влагу, свободно пропуская воздух и воду. Пароизоляция при утеплении опилками противопоказана! В противном случае весь влажный воздух останется внизу, не проникая на чердак.
  2. Что особенно приятно в утеплении опилками, так это то, что процедура требует минимум усилий.Спанбонд укладывается внахлест 10 см и закрепляется на лагах степлером или гвоздями. Стыки и места проколов проклеивать не нужно.
  3. Между бревнами насыпают опилки. Чтобы облегчить их укладку и к тому же придать им некоторую огнестойкость, опилки можно обрызгать огнезащитным раствором. Главное не переувлажнять. В идеале опилки должны оставаться рассыпчатыми, но при сильном сжатии образовывать комки.
  4. Изоляция не утрамбована и ничем не покрыта.Сразу поверх лаг укладывается черновой пол. Можно использовать необрезную доску – из-за неровностей и щелей лишняя влага будет испаряться в чердачное пространство.
  5. Важно, чтобы чердак проветривался! Для гидроизоляции от дождя и снега лучше всего использовать ветрозащитную мембрану. Он не пропускает воду снаружи, но является паропроницаемым изнутри. В противном случае будет образовываться конденсат, переувлажняющий утеплитель и приводящий к развитию плесени и грибка на деревянных конструкциях.

Утепление цоколя дома на столбчатом фундаменте

При наличии подвала утечки золы будут незначительными, т.к. даже неотапливаемый подвал всегда держит положительную температуру. А для владельцев домов на свайном или столбчатом фундаменте велик риск стать жертвой сильных сквозняков при недостаточном утеплении пола. А если по каким-то причинам снять напольное покрытие невозможно, а доступа к полу снаружи нет, можно просто утеплить подвал.

Сама процедура хоть и трудоемкая, но технически достаточно простая:

  1. По периметру дома выкапывается траншея со скосом наружу. Почва не вывозится — еще пригодится. К столбам фундамента крепится каркас, на котором будет держаться утеплитель.
  2. На дно траншеи укладывают гидроизоляцию
  3. , на нее укладывают дренажную трубу и все засыпают песчаной подушкой, которую, как и при строительстве фундамента, насыпают и уплотняют.Подушка не должна доставать до будущего утеплителя.
  4. Теперь можно прикрепить изоляцию. Идеальный материал – экструдированный пенополистирол. Он намного прочнее полистирола, выдерживает перепады температур и полностью устойчив к влаге и ультрафиолетовому излучению.
  5. Плиты обшиты шифером – это самый простой и экономичный вариант. Чтобы дело пошло быстрее, лучше предварительно просверлить отверстия в шифере и только потом крепить листы саморезами.
  6. Снятый грунт насыпается поверх песчаной подушки. В цоколе делаются форточки и закрываются сетками. (26) Для прохода под дом желательно предусмотреть еще и утепленную дверь – иначе в случае проблем с трубами быстро добраться туда будет довольно сложно.

Работы по дополнительному утеплению дома дадут свои плоды в предстоящем отопительном сезоне. Так что не медлите!

Основным критерием качества дома является его теплоемкость, способность удерживать тепло при зимних температурах.Чем лучше утеплить каркасный дом – пенополистиролом, пенополиуретаном, минеральной ватой или, может быть, керамзитом?

Виды утеплителей

Современный строительный рынок предлагает столько изоляционных материалов, что неискушенному покупателю бывает сложно сделать правильный выбор. Каждый производитель говорит, что его материал самый лучший и предлагает использовать его в различных постройках. Давайте разберемся, в чем особенности различных утеплителей. И какой лучший?

Пенопласт

Пенопласт или пенополистирол – самый дешевый вариант утепления.Этим и объясняется его популярность в различных строительных проектах. Что касается каркаса, пенопласт не всегда удобен. Его плиты не дают усадки и не плотно прилегают между стойками каркаса. После установки необходимо задуть щели монтажной пеной. Однако эти недостатки компенсируются ценовой доступностью теплоизоляционного материала.

Пенополистирол между стойками.

Теплопроводность пенопласта 0,041 — 0,051 Вт/(м*К) в зависимости от плотности.Это означает, что 10 см пеноизоляции заменяют 20 см дерева и 70 см кирпичной кладки. Такие высокие характеристики обеспечиваются структурой материала. Пена содержит 98% воздуха и только 2% полистирола.

На заметку

По теплопроводности пенопласты обогнали даже минеральную вату. Это значит, что для тех же зимних температур нужна меньшая толщина пенопласта, чем у минеральной ваты.

Структура пенопласта состоит из отдельных ячеек, стенки которых выполнены из полистирола (те же 2% материала), а внутренняя полость заполнена воздухом.По характеру взаимного расположения ячеек пены могут иметь открытую ячеистую структуру (когда соседние ячейки соединены друг с другом) и закрытую структуру (когда полость каждой ячейки ограничена и ни с чем не соединяется).


Пенопластовая изоляция.

Пенопласты с открытоячеистой структурой обладают некоторой воздухопроницаемостью, способны впитывать влагу, промокать. Эту пену называют обычной, она впитывает 4% влаги. Его можно использовать для утепления стен и нельзя использовать для утепления фундамента и тех элементов конструкции, которые часто намокают.

В примечании

Пенопласты с закрытыми порами считаются водостойкими. Примером такого материала является пеноплекс, так называемый экструдированный тип полистирола (изготовленный методом экструзии, экструзии). Применяется для утепления фундаментов, полов, нижних участков вертикальных стен.

Какой утеплитель для каркасного дома лучше подходит — простой или экструзионный, влагостойкий? Оба вида пенополистирола можно монтировать в стены каркасного дома. В этом случае вам понадобится обычный пенопласт.А для экструдированного пенопласта – постоянная работа вытяжной и приточной вентиляции.


Стены утеплены пенопластом.

Помимо основного преимущества — доступной цены и малого веса (пенополистирольные плиты легко поднимать, монтировать на стены), утепление пенополистиролом имеет ряд недостатков, препятствующих их широкому использованию в каркасном строительстве:

  • Содержат бесполезные и откровенно вредные химические реагенты, поэтому утепление пенопластом рекомендуется выполнять с внешней стороны несущих стен.При внутреннем и каркасном утеплении необходимо качественно изолировать плиты пенополистирола от пространства внутри помещения. А на улице — защищать от нагревания солнечными лучами. Нагретый до +30°С стирол начинает активно испарять содержащиеся в нем реагенты.
  • Даже при открытой ячеистой структуре материал недостаточно хорошо проводит воздух, не «дышит» и не пропускает. Поэтому в зданиях, утепленных пенопластом, вентиляция должна функционировать часто.
  • Пенопласт довольно легко плавится. Уже при +50°С он начинает терять свою структуру. Это ограничивает его применение при строительстве помещений с повышенной внутренней температурой (в стенах парилок, саун, бань).

Изоляция пенополиуретаном

Пенополиуретан — один из самых дорогих изоляционных материалов, представляющий собой разновидность поролона. Отличается способом нанесения и жесткостью. ППУ напыляется на изолируемые поверхности из специального пистолета-распылителя.При этом процесс нанесения настолько токсичен, что рабочий надевает специальные средства защиты – одежду, перчатки, очки, респиратор. В чем ноу-хау этого метода?


Нанесение пенополиуретана на стены.

Традиционный пенополистирол (пенопласт) представляет собой жесткую плиту. При их установке между стойками каркаса или при нанесении на кирпичную кладку образуются небольшие зазоры. Это мосты холода. Для предотвращения утечек тепла через щелевые «мостики» они задуваются специальной пеной, без эффекта расширения.

Пенополиуретан наносится на утепляемую поверхность в жидком виде. Напыляется, формируя ровную поверхность внутренней стены для последующей отделки. Итак, он:

  1. Качественно изолирует все стыки и щели.
  2. Выравнивает неровности внутренних поверхностей стен.

Утепляем чердак пенополиуретаном.

Кроме того, полиуретаны имеют следующие преимущества перед полистиролом:

  • Имеют более низкую теплопроводность 0.023 — 0,043 Вт/(м*К) и лучшей теплоизоляцией, что в 1,5 раза лучше теплоизоляционных свойств пенопласта.
  • Более высокие рабочие температуры, до +110°С.
  • Меньше вредных испарений, что дает возможность нанесения утеплителя с внутренней стороны стен, использование его в каркасном строительстве.

На заметку

Единственным важным недостатком пенополиуретана является его высокая цена, что обусловлено необходимостью специального дорогостоящего оборудования и работы профессионала.

Утеплитель минеральная вата

Ватный утеплитель – это один из старых проверенных материалов, которые используются для различных теплоизоляционных работ. Минеральную строительную вату можно производить из волокон различного сырья (стекло, камень, шлак), получая при этом стекловату, базальтовую вату, шлаковату. Тонкие нитевидные волокна размещены в структуре утеплителя в хаотичном порядке. Их склеивают синтетическим клеем, оставляя между волокнами зазоры с воздухом. Таким образом, шерстяная структура формируется в виде пластин или рулонов, которые можно сжимать и уменьшать в размерах.


Утеплитель базальтовая вата Isover

Сжимаемость материала востребована при монтаже утеплителя между стойками каркаса. Поэтому строительная вата является наиболее подходящей для монтажа каркаса и часто применяется в каркасном строительстве.

Наиболее популярным в современном утеплении является базальтовый вариант строительной ваты. Именно ее часто называют общим обозначением – «минвата». Изготавливается из базальта путем плавления камня при высоких температурах (от 1300°С) и диспергирования расплава в центрифуге.В результате обработки образуются тонкие каменные нити, которые прессуются в плиты, рулоны, маты.


В каркас дома укладываем минеральную вату.

Теплопроводность базальтовой ваты 0,048 — 0,056 Вт/(м*К). Это значит, что на замену 70-сантиметрового кирпича вам понадобится 12-15 см минеральной ваты. Помимо высоких теплоизоляционных свойств, каменная вата имеет ряд других преимуществ:

  • Паропроницаемость и способность проводить воздух, «дышать», обеспечивать естественную вентиляцию через стену.
  • Более 80% натурального состава и небольшое количество синтетических паров.
  • Высокие рабочие температуры (до +300°С).

На заметку

Каменная вата является самой «слабой» среди другой строительной ваты в плане выдерживания высоких температур. Сохраняет свои свойства до +300°С. При этом стекловата выдерживает до +500°С, а шлаковата – до +600°С.

Утеплитель каменная вата считается хорошей теплоизоляцией стен дом.Однако необходимо учитывать следующий факт. Для утепления вертикальных стен необходимо использовать вату плотностью не менее 50 кгм 3 . Вата меньшей плотности быстро осядет, что сведет на нет утепление. Плотность выше 50 гарантирует длительную работу хлопкового утеплителя на протяжении нескольких десятков лет.


Утепление внутренних стен каменной ватой.

Во избежание проседания утеплителя и снижения теплоемкости стен вату лучше использовать в виде матов для каркасного дома.Обладает определенной степенью сжимаемости, не образует трещин и стыков, не оседает и не теряет теплоизоляционных свойств. Плиты из базальтовой ваты считаются лучшим утеплителем для каркасного дома, с оптимальным соотношением цена/качество.

Утепление эковатой

Эковата производится из бумажных волокон, картона, которые получают из отходов целлюлозы или из макулатуры. Этот утеплитель еще называют натуральным, хотя 20% его состава составляют синтетический клей и негорючие вещества – антипирены.


Укладка эковаты на наружные стены. Эковата

— одна из самых недорогих строительных ват. Его используют для утепления тех поверхностей, которые не соприкасаются с интерьером. Кроме того, эковата является объемным утеплителем. Выпускается не в виде пластин, а в виде сыпучей субстанции. Поэтому утеплять им полы под черновую стяжку удобно, а утеплять вертикальные стены дорого (необходимо соорудить стеновую опалубку).

Ограничением для внутреннего и каркасного утепления жилых зданий является содержание в материале вредных боратных веществ.В каждом килограмме эковаты содержится по 200 г буры и борной кислоты, которые не имеют запаха, но при вдыхании могут вызвать сильное отравление.

Керамзит для каркаса


Еще один вариант объемного утепления. Это небольшая округлая частица глины, обожженная при температуре более 1000 градусов.


Керамзит изготавливают разных фракций. Керамзит

часто используют для утепления пола.

Преимущества керамзита

  • 100% натуральный материал, без синтетического клея, антипиренов, ядовитых компонентов.
  • Относительно низкая цена.
  • Самая высокая износостойкость среди других утеплителей.

Недостатки керамзита

  • Средние теплоизоляционные характеристики, 0,12-0,15 Вт/(м*К), обусловливают необходимость применения достаточно большой толщины утеплителя (не менее 50 см для утепления пола).
  • Керамзит впитывает влагу, поэтому не применяется для утепления пола внутри влажных и сырых помещений.

Утеплитель для стен


Чтобы определить, что за утеплитель, необходимо сравнить их характеристики и особенности монтажа, установки.

Схема изоляции в разрезе.

Выбор утеплителя для стен каркасного дома

  • Теплопроводность теплоизоляционного материала — чем ниже этот показатель, тем лучше теплоизоляция стены. Чем меньше толщина утеплителя. Решая, какая толщина утеплителя нужна в каркасном доме, необходимо отталкиваться от его теплопроводности. Например, 10 см пенопласта, 12 см каменной ваты и 70 см кирпича обладают одинаковыми теплоизоляционными свойствами.
  • Плотность утеплителя для каркасного дома — чем меньше эта характеристика, тем больше продуваем материал. Чем выше плотность, тем более жесткими обладают плиты утеплителя. Для стенового ватного утеплителя плотность также определяет долговечность стенового утеплителя.
  • Цена утеплителя для каркасного дома.
  • Возможность самостоятельной установки.

Сравнивая показатели теплоизоляционных материалов, заказчик или владелец сооружения делает выбор того или иного утеплителя.При ограниченных средствах часто выбирают пенопласт, хотя это не лучший утеплитель. Если во главу выбора ставится критерий качества, то выбирается наиболее оптимальный материал-наполнитель для каркасной стены – минеральная базальтовая вата.

От того, насколько правильно и каким теплоизоляционным материалом утеплен каркасный дом, зависит звукоизоляция, комфорт и долговечность всей конструкции. Качественный утеплитель позволит надолго сохранить тепло внутри помещения, а также сэкономит количество энергии, необходимой для его обогрева.Именно поэтому крайне важно знать, как утеплить каркасный дом для зимнего проживания изнутри и снаружи.

Изоляция снаружи

Одним из лучших вариантов теплоизоляции каркасного дома является поперечное утепление.

Внимание! Теплоизоляционные маты всегда укладываются с зазором в швах, чтобы они не совпадали. Это поможет избежать появления продуваемых зазоров.

Кросс-изоляция позволяет перекрыть все мостики холода в каркасе, которыми являются деревянные элементы конструкции.Для этого снаружи дома помимо стандартного утеплителя слоем 15 см необходимо уложить слой теплоизоляции толщиной 5 см.

Для этого снаружи рамы в горизонтальном положении крепятся бруски размером 50х50 мм. Их устанавливают поочередно, снизу вверх, на расстоянии 59 см друг от друга (это расстояние зависит от ширины используемого утеплителя на 1 см меньше утеплителя). После этого в прокладку между ними укладывается теплоизоляция толщиной 5 см.Как только весь утеплитель установлен, его закрывают влагозащитной мембраной. Он не только защитит его от влаги и ветра, но и удержит пластины в каркасе. Внутри дома утеплитель также не может выпасть, так как уложен поперек каркаса.


Схема пирога поперечного утепления каркасного дома

Листы ветрозащитной пленки укладываются внахлест, не менее 15 см друг на друга. Закрепите мембрану к брускам строительным степлером. Поверх пленки оборудуется еще одна обрешетка с брусками 5х5 см – для крепления финишного покрытия и для создания вентиляционного зазора.

Изоляция изнутри

После завершения монтажа утеплителя снаружи каркасного дома приступают к укладке первого слоя теплоизоляции толщиной 5 см с внутренней стороны здания. Он монтируется таким образом, чтобы пластины были заподлицо со всеми укосинами. Следующий слой – теплоизоляция толщиной 10 см. Он полностью заполняет всю рамку между столбами.

После этого изнутри крепится качественная пароизоляционная мембрана, она будет ограничивать попадание пара в утеплитель.Его укладывают гладкой стороной к теплоизоляции, а черновой стороной внутрь помещения. Листы укладываются внахлест, а места стыка проклеиваются двусторонним скотчем. Поверх него монтируется обрешеточный брус 5х5 см для крепления финишного покрытия.

Внимание! Утеплитель нельзя утрамбовывать и продавливать силой, так как теплопроводность минеральной ваты зависит от количества воздушных пустот в ее структуре.

Теплоизоляция должна проходить как можно свободнее между стойками каркаса, заполняя ее полностью, без зазоров.


Схема пирога внутреннего утепления стен каркасного дома

Утеплитель также устанавливается в межкомнатные перегородки, но не с целью утепления, а в качестве звукоизоляции. Минеральная вата, особенно базальтовая, является хорошим звукоизоляционным материалом. Плиты укладываются слоем 100 мм (2 х 50 мм с зазором швов). Для межкомнатных перегородок установка пароизоляционной мембраны не требуется, так как температура в помещении с обеих сторон примерно одинакова.Поэтому тепло не стремится уйти наружу, и не насыщает утеплитель влажным паром.

Внимание! Для межкомнатных перегородок вместо пароизоляции используется пергамин. Предотвращает проникновение пыли минеральной ваты в помещение. Они закрывают утеплителем с двух сторон от него.

Утепление цоколя каркасного дома практически ничем не отличается от утепления стен. По сути, это та же стена, но в горизонтальном положении. Снизу пол закрыт качественной ветрозащитной мембраной с нахлестом на обвязочный брус со всех сторон.Пленка фиксируется черновым полом, чтобы уложенный в каркас утеплитель не сдавливал и не рвал его. Далее укладывается теплоизоляционный материал в 2 или 3 слоя с зазором в швах.

Цокольный этаж необходимо утеплить слоем 200 мм. В межэтажных перекрытиях с целью звукоизоляции уложен слой толщиной 15 см, а чердак утеплен слоем 250 мм.


Схема утепления цокольного перекрытия каркасного дома

Как не повредить пароизоляцию и другие нюансы

По типовой схеме для утепления каркасного дома требуется монтаж 150 мм теплоизоляционного материала.

Но есть несколько нюансов, которые нужно учитывать:

  1. Каркас дома сам по себе пропускает тепло, так как коэффициент теплопроводности дерева намного выше, чем у любого утеплителя.
  2. После монтажа теплоизоляции на основе минеральной ваты, например, базальтовой, снаружи здания обязательно укрытие ветрозащитной мембраной, а изнутри пароизоляционной пленкой.

Так как силовые сети проходят внутри каркаса, то выводы пропускаются через пароизоляцию.В результате пленка становится негерметичной, а часть тепла уходит через отверстия наружу, пропуская холод в дом. Даже после проклейки специальным скотчем нельзя гарантировать герметичность конструкции.

Чтобы избежать такой проблемы, следует сделать дополнительную обрешетку с внутренней стороны каркаса и заполнить ее утеплителем толщиной 5 см. Крайне важно обустроить ее максимально ровно, используя строительный уровень или лазерный уровень. Так как в дальнейшем к нему будет крепиться листовой материал, например, гипсокартон для отделки финишным покрытием.

Нижняя балка обрешетки должна отступать от монолитной части фундамента примерно на 15-17 см. Это нужно для того, чтобы при заливке стяжки пола она не заходила на обрешетку и утеплитель.

Перед установкой каркаса необходимо сразу учесть размеры плит утеплителя, чтобы не требовался дополнительный крепеж. Но при этом межцентровое расстояние между горизонтальными планками должно быть не менее 120 см (по размеру листа гипсокартона).

Для качественной отделки каркасного дома необходимо установить два слоя гипсокартона. Первый крепится горизонтально, а второй вертикально.


Благодаря этому способу розетки будут установлены до слоя пароизоляции, то есть не будет нарушена его герметичность. Ко всему этому дополнительная обрешетка с утеплителем толщиной 5 см окончательно перекроет все мостики холода и закроет весь каркас дома, повысив теплоизоляцию помещения.

При выборе теплоизоляционных и гидро- и пароизоляционных строительных материалов предпочтение следует отдавать производителям известных торговых марок, продукция которых проверена временем, а также иметь сертификаты качества и безопасности. Дешевые утеплители могут быстро потерять свои теплосберегающие характеристики или оказаться небезопасными для использования внутри помещений.

Каркасные дома строятся очень и очень активно. Но даже такие надежные и качественные конструкции в условиях российского климата не обходятся без утепления.А это значит, что от выбора правильного его варианта и от грамотности работы зависит спокойная жизнь в доме.

Зачем тебе это нужно?

Большой популярностью у дачников пользуются панельные дома: их привлекает возможность, начав работы поздней осенью, к началу сезона иметь полноценный дом. Кроме того, такие составы:

  • экологически чистые;
  • стоят недорого;
  • служат многие десятилетия.

Но все эти преимущества реализуются только при правильном утеплении каркасного дома.

Иначе назвать его комфортным будет достаточно сложно. Стоит сразу различать два типа построек.

  • Здания для постоянного использования по умолчанию должны иметь надежную теплозащиту.
  • Если там планируется находиться только с поздней весны до поздней осени, теплоизоляция должна быть минимальной – строго для сохранения устойчивости самой конструкции.

Для «каркаса», предназначенного для летнего периода, толщина стенок не более 70 мм. В холодное время года требуемый показатель как минимум в два раза выше. Если ограничиться более тонким слоем материала, потери тепла будут непропорционально большими, и придется либо замерзать, либо тратить большие деньги на обогрев.

Важно: для зимнего проживания вам придется утеплять не весь объем каркаса, а только его отдельные части, в первую очередь:

  • скатов;
  • подвалы;
  • чердачные плоскости;
  • подвальные конструкции.

Сделать только один теплый пол не получится, даже если его мощность избыточна. Через подвалы, наружные стены и другие части конструкции панельного дома тепло все равно будет утекать бодро. Учитывая разнообразие условий, в которых будут устанавливаться обогреватели, невозможно дать универсальный ответ о наилучшем варианте. Стены подвала оборудуются одними видами теплозащиты, несущие стены — другими, перекрытие холодного чердака — третьими.Но в любом случае выбор подходящих форматов утеплителя всегда стоит на первом месте.

Типы теплоизоляции

Поперечная (дополнительная) изоляция каркасных конструкций осуществляется, как следует из ее названия, путем добавления к одному слою вспомогательного объема утеплителя. Такое решение позволяет надежно закрыть существующие мостики холода. Большинство строителей отдают предпочтение наружному утеплителю – ведь он не отнимает драгоценное внутреннее пространство, которого всегда не хватает на дачных участках и в сельских жилищах.Помимо теплозащиты плоскости фасада особое внимание следует уделить предотвращению утечки тепла через углы.

Это самые проблемные места в любом доме; теперь вы можете разобраться, каким решениям всех этих проблем следует отдать предпочтение.

Что стоит утеплять?

Утеплитель для каркасного дома не может быть объемным; стандартная технология заключается в использовании только плитки или рулонов. Разница не только в том, что «один вставляется, другой раскручивается.Технологи знают о различиях в номинальной толщине. Обычно увеличение толщины слоя увеличивает энергоэффективность материала.

Но стоит помнить, что даже безупречный сам по себе материал может быть нанесен неправильно, а это сразу обесценивает все достоинства. Поэтому лучше либо обратиться к профессионалам, либо изучить мельчайшие тонкости и нюансы каждого покрытия.

Подавляющее большинство самодеятельных строителей и официальных фирм используют «блестящую четверку»:

  • минеральная вата;
  • пенополистирол;
  • плиты минеральные;
  • изолон.

Существует множество других вариантов, основное деление которых осуществляется по химической природе (органические или неорганические вещества в основе) или по структуре — твердые блоки и сыпучие вещества. Можно даже выбрать керамзит, металлургический шлак и другие сыпучие реагенты. Но проблема этого решения в постепенной усадке термозащитного слоя. Укладываемый слой придется тщательно утрамбовывать, а не просто заполнять выбранным составом весь объем стены, пола и так далее.Гальванические материалы таких проблем не доставляют – но и у них есть свои «подводные камни».

Итак, использовать чистую минеральную вату для наружного утепления стен бессмысленно: она будет плохо держаться, а свои теплотехнические качества сохранит только до первого дождя или снега. Обязательным условием успеха является крепление к специальной конструкции брусков, уложенных вертикально. Каждый брус кладется только там, где будет проходить граница между минераловатными плитами. Также следует позаботиться о внешней защите от промокания.

При работе важно использовать средства защиты органов дыхания, надевать специальные очки и не снимать перчатки.

Пенопласт – вещество органической природы. Его несомненными достоинствами являются:

  • малый удельный вес;
  • защита стен от сильного ветра;
  • исключение распада.

Но у этих преимуществ есть и обратная сторона: высокая пожароопасность. Поэтому нельзя отделывать стены пенопластом, не прошедшим специальной обработки.

Минеральная вата абсолютно негорючая. Аналогичное преимущество можно получить при использовании базальтовой ваты, но у нее есть и существенный плюс – простота обработки и совершенная безопасность для строителей.

Использование пеноизола многие называют идеальным решением.

Но и у него есть слабые места – через несколько лет образуются участки, где материал не будет плотно сцепляться. Поэтому потери тепла резко возрастут.Жидкий вариант покрытия отличается более мощной адгезией и служит 50-60 лет (на этот срок дается гарантия). Недостаток, впрочем, тоже очевиден – без специального снаряжения добиться успеха не удастся. Но пеноизол в любом случае приемлем для сохранения тепла в полу, кровле и стенах.

Внутреннее утепление стен каркасных зданий рулонными материалами невозможно. Точнее, их можно будет крепить к стенам, но тогда сами стены будут давать усадку, а теплоизоляция неизбежно будет повреждена.Вне зависимости от выбранного варианта, и от того, будут ли работы производиться внутри или снаружи дома, выполнять ее нужно очень аккуратно. Полезно помнить об этом всякий раз, когда возникает мысль сэкономить деньги, работая самостоятельно. Если среди всех материалов выбор пал на пеноизол, его монтажу предшествует монтаж профилей.

Каркасные конструкции редко утепляют керамзитом, и такой выбор не оправдывает даже его невысокую стоимость.Да, материал очень плотный и плохо впитывает воду. Но если он уже впитал жидкость, ее отдача будет очень медленной. Керамзит очень тяжелый, и даже при минимальной плотности в сухом виде давит на стены, фундамент очень крепкий. Это обстоятельство придется учитывать при внешней отделке, выбирая для нее наиболее долговечные решения.

Но главное даже не это, а то, что керамзит в три раза хуже по теплотехническим качествам, чем минеральная вата и пенопласт.Поэтому обязательно нужно использовать слои гидроизоляции и пароизоляции. Утепление каменной ватой также составляет серьезную конкуренцию этому материалу. Работать с ее печами одно удовольствие, нет необходимости в сложных инструментах. Нарезка на нужные фрагменты производится ножом или пилой с мелкими зубьями.

К сведению: блоки из каменной ваты нельзя сжимать, трамбовать или сдавливать. Это непременно приведет к негативным последствиям.Также необходимо использовать эковату с умом. Так, в чистом виде экологическая вата очень легко воспламеняется, но если смешать ее с бурой и борной кислотой, то уровень пожароопасности резко снизится. Кроме того, такая обработка позволит избежать интереса со стороны микроскопических организмов и некоторых видов животных.

У поверхности эковата может содержать до 20% воды (по массе) и сохранять свои основные теплоизоляционные свойства.

При высыхании материал полностью восстанавливает свою функциональность.Привлекательными для людей будут и такие преимущества, как оптимальный микроклимат, подавление посторонних звуков, отсутствие швов и санитарная безопасность. Что касается возможных проблем, то они следующие:

  • вам придется ограничиться вертикальной засыпкой, чтобы гарантировать термозащиту;
  • обязательно понадобится специализированное оборудование;
  • при некачественном контроле крепления материал может осесть;
  • эковата не очень уместна там, где может присутствовать повышенная влажность.

Утепление каркасных домов опилками – еще одна традиционная, даже многовековая технология. Но нет оснований считать его крайне примитивным, как это часто делают современные люди. Внимательное рассмотрение особенностей материала позволяет выгодно воплотить его положительные черты и ослабить отрицательные. Несомненным преимуществом опилок является их натуральное происхождение, доступная цена и достойное сохранение тепла. Нужно только бороться с риском воспламенения и с поселением грызунов в материале.

Решить такие проблемы помогают антисептические компоненты, известь, глина, гипс или цемент.

Важно: при выборе добавки для опилок следует обратить внимание на то, насколько она гигроскопична.

Во многих местах повышенная влажность может привести к очень неприятным последствиям. На грубый теплоизоляционный слой обычно берут грубые опилки, а удержание тепла в основном обеспечивается более мелким веществом. При покупке или самостоятельном приобретении следует обращать внимание на сухость материала, от этого зависит качество теплозащиты.

Приверженцы современных материалов и новейших технологий могут утеплять каркасные дома экструдированным пенополистиролом. Широко применяется при работах на полах, в том числе:

  • над неотапливаемыми подвалами и техническими подпольями;
  • под перекрытия чердаков;
  • для усиления акустической защиты конструкций, разделяющих этажи дома.

Обычно на перекрытиях каркасных домов в промежутках лаг укладывают пенополистирол; по желанию владельцев или мастеров может монтироваться под армированную цементно-песчаную стяжку.Недостатком материала (легкоустранимого, однако, при осторожном подходе) является необходимость строго соблюдать указанные зазоры между плитами. Расширяясь при нагревании, пенополистирол может повредиться – для предотвращения такого развития событий необходимы зазоры. Важно помнить о горючести этого синтетического вещества, применять его следует с осторожностью.

Недопустимо клеить его на смеси, содержащие любой легковоспламеняющийся или просто едкий компонент.

Помимо утепления, стоит помнить, что в каркасном доме должна быть предусмотрена надежная, продуманная вентиляция.

Свежий воздух всегда подается из подсобных помещений, а перелив осуществляется под дверьми, разделяющими помещения. Если не позаботиться о наличии зазора под ними, то не только свежести, но и равномерного распределения тепла в жилище не добиться. Когда нет возможности сформировать такой зазор, на помощь приходят:

  • специальные каналы для перелива;
  • решетки сквозь стену;
  • отдельные каналы для прохождения воздуха в определенное помещение.

Технические характеристики

Чем монолитнее слой утеплителя, тем стабильнее он обычно сохраняет тепло. потому что плотности структуры следует уделять первоочередное внимание , это гораздо важнее, чем громкое имя или количество сертификатов.Единственный особо легкий материал, заслуживающий внимания, — это пенополистирол (в том числе его модификация, например, пенополистирол). Даже минеральная вата – это уже просто легкая категория, хотя ее удельный вес может варьироваться в широких пределах. Именно это обстоятельство позволяет подобрать оптимальное решение для самых разных условий и ситуаций.

Если вы хотите максимально сильную холодную изоляцию (в жилых комнатах и ​​на полу), вам нужно использовать самые плотные версии.Для нежилого чердака планка ниже. При плотности 75 кг на 1 куб. м. ватный утеплитель годится только на поверхностях, несущих относительно слабую нагрузку, а также для теплозащиты труб.

Марка П-125 уже более достойная, ее можно использовать в разных процедурах:

  • обшивка потолков и полов;
  • теплоизоляция стен;
  • тепловая защита перегородок;
  • подавление внешнего шума.

Вата категории ПЖ-175 имеет повышенную жесткость и не применяется в каркасных домах , в большей степени применяется в каменных и бетонных зданиях. Если вы планируете обшивать стены сайдингом, можно использовать базальтовую вату плотностью от 40 до 90 кг на 1 куб. м. Причем наиболее плотный материал рекомендуется использовать в верхних частях стен. Под штукатурку специалисты советуют брать вату с удельным весом 140-160 кг на 1 куб.м. Требования к утеплителям, используемым в интерьере каркасного дома, менее требовательны.

При покрытии жилища скатной крышей оптимальные параметры 30–45 кг на 1 куб. м, а если планируется утепление чердака, то нижний брус уже 35 кг.

Минимальный показатель для минваты под плоскую кровлю в пять раз выше, а для пенополистирола гораздо щадяще, всего 40 кг на 1 куб.м максимум. В перекрытиях рыхлый утеплитель допускается использовать только при укладке в промежутках лаг. В противном случае теплозащита будет механически нагруженным элементом, что негативно скажется на ее характеристиках.

Жильцы каркасных домов естественно стремятся к тому, чтобы их среда обитания была не только теплой, но и экологически чистой; ошибки в подборе утеплителя могут помешать достижению поставленной цели. До недавнего времени найти экологически чистый способ теплозащиты можно было только в элитных районах, но сейчас такие схемы стали намного доступнее. Первое место вполне предсказуемо занимают волокна натурального сырья:

  • древесные;
  • белье;
  • конопля и некоторые другие.

Преимуществом таких веществ является нулевая степень аллергического и токсикологического риска. Мягкость конструкции затрудняет проникновение отдельных компонентов во внешнее пространство. В экологически чистом доме совершенно нет места минеральной и стекловате.Крошечные по размеру фрагменты стеклянных и каменных волокон невозможно разглядеть без увеличительного стекла. Но они могут причинить вред здоровью в очень больших масштабах.

Важно: как бы ни было велико стремление к чистоте и охране здоровья, это не повод отказываться от антисептической обработки ряда материалов — там, где это действительно необходимо.

Антипирены

чаще всего изготавливаются из буры, природного минерала, который совершенно безвреден. Однако подавляющее большинство компонентов теплозащиты не представляют опасности только при строго определенных условиях.Одним из них всегда является сохранение целостности изолирующего «пирога», из которого то или иное вещество не может нормально вырваться. Льняные утеплители относительно дешевы и все еще вполне нормальны, если исходить из данных, полученных в результате медицинских исследований в разных странах.

Торфяные блоки в настоящее время становятся все более востребованными в каркасном строительстве. 1 куб м такого материала стоит около 3 тысяч рублей, а прослужит он от 75 лет, все это время являясь резко неблагоприятным местом для микробов.Что немаловажно в нашу неспокойную эпоху, такой утеплитель способен снизить проникновение радиации в дом на 80%. Проблема только в том, что опыта эксплуатации пока мало, и непонятно, как поведут себя торфяные блоки в разных условиях через много лет.

Пробковые конструкции легко монтируются под обои, на внутренние стены и под пол; но из-за очень высокой цены вряд ли многие смогут оценить их качество в обозримом будущем.

Обзор производителей

Отзывы позволяют оценить не только различные виды изоляционных материалов, но и профессионализм, добросовестность отдельных фирм.

Внимание: следует иметь в виду, что речь пойдет только о действительно лучших из лучших компаний, показавших все свои возможности за годы конкуренции.

Фирма «Рокволл» поставляет на рынок огнестойкий утеплитель из каменной ваты.При этом основное внимание уделяется обеспечению высочайших экологических и санитарных показателей своей продукции. Можно использовать такую ​​минеральную вату в составе теплозащиты:

  • трубы;
  • стенки передние;
  • комнатные перегородки;
  • кровельные конструкции;
  • районов, испытывающих интенсивные нагрузки.

Такой плиты толщиной 100 мм достаточно для замены почти 2 м кирпичной кладки.

Французская корпорация «Изовер» реализует своим потребителям стекловату в рулонной, плитной или матовой конфигурации.Конечно, экологическая безопасность несколько меньше, зато стоимость продукции заметно ниже и оптимальные противопожарные свойства гарантированы. Уровень теплопроводности также соответствует необходимым требованиям. В линейке компании есть прессованные материалы, которые легко монтируются даже без использования крепежных элементов.

Стекловата

также поставляется под маркой URSA , которая в производстве использует гораздо меньшее количество фенола, а в некоторых случаях и вовсе избавилась от него. Ассортимент продукции включает:

  • пластины средней твердости;
  • изделия, адаптированные для медицинских и детских организаций;
  • гидрофобные конструкции высокой плотности;
  • изделия стойкие к деформирующим нагрузкам.

Расчеты

Вне зависимости от того, какое конкретно вещество используется, требуется тщательно рассчитать толщину утеплителя. Если вы прогадаете с этим показателем, то получите либо недостаточный эффект, либо чрезмерно большие затраты на покупку термозащиты и на работу с ней.Когда работу доверяют профессиональной бригаде, все равно нужно контролировать производимые ею замеры и расчеты. Как показывает практика, установщики, оставленные без присмотра, следящие за тем, чтобы их никто не проверял, рано или поздно «ошибаются» в свою пользу.

Основную роль в расчетах играют такие показатели, как теплопроводность и термическое сопротивление.

Стекловата обладает очень высокой устойчивостью к теплоотдаче, но ее недостатки препятствуют широкому использованию этого материала.При расчетах стоит ориентироваться на климатические свойства конкретной местности. Так, в Москве и Подмосковье рекомендуемый слой самого хорошего утеплителя не превышает 0,2 м. Если использовать это количество на Крайнем Севере, результат будет плачевным для жителей.

Стандартная формула вида δt = (R — 0,16 — δ1 / λ1 — δ2 / λ2 — δi / λi) × λвых имеет следующие составляющие (последовательно):

  • теплостойкость конструкций на конкретном участке;
  • общая толщина всех слоев;
  • коэффициент теплопроводности;
  • способность изоляции пропускать тепло.

Сырье и инструменты

Когда тип утеплителя выбран, расчеты произведены, пора готовиться к работе как следует. Крайне важно максимально тщательно выбирать необходимые инструменты, учитывая малейшие нюансы.

  • При сухом варианте утепления «сырьем» можно считать наряду с выбранной теплозащитой деревянные или металлические конструкции создаваемого каркаса.Также полезно подобрать сочетающиеся с материалом отделочные материалы, гидроизоляционные пленки, мембраны, пароизоляцию.
  • «Мокрая» схема реализуется клеями на водной основе.

К стандартным инструментам для изоляции стен и крыш относятся:

  • отвертка;
  • пистолеты для нанесения пенополиуретана;
  • молотки;
  • лобзики
  • для точной резки дерева и металла;
  • пробойник;

  • шпатели;
  • гидравлические уровни;
  • рулетка;
  • ножницы по металлу;
  • контейнеры для приготовления растворов и тд.

Точный набор невозможно предсказать заранее, т.к. он сильно зависит от выбранной технологии, от нюансов каркасного дома и объема работ. В любом случае нужно стараться приобретать качественные инструменты и расходные материалы. Все аксессуары, приобретенные специально или уже имеющиеся в наличии, следует тщательно проверить перед началом работы. В противном случае гарантировать качество и безопасность манипуляций при утеплении не получится. Практически во всех случаях мастерам полезен угольник: он способен как отметить точные прямые углы, так и измерить действительные углы, образованные сторонами детали.

Из всех молотков лучше всего подходит слесарный тип.

Подходит для всех видов поверхностей. С одной стороны такой инструмент ровный и позволяет наносить удары, а с другой он заточен, как стамеска. Если вам предстоит демонтировать строительные элементы и конструкции, вам понадобится гвоздезабиватель. Разделить пенопласт и другие изоляционные, декоративные элементы на части можно с помощью пил с мелким зубом. Зубья должны быть специально поставлены и заточены особым образом.

Для приготовления строительных смесей вполне пригодны только мешалки со спиральной рабочей частью из прочных марок стали. С помощью валиков легко наносить грунтовки и разнообразные краски даже на очень шероховатые или шероховатые поверхности. Для нанесения клеевого раствора для последующего введения армирующей сетки рекомендуется использовать швейцарский утюжок с зубцами. Оптимальный размер зуба 8 х 8 или 10 х 10 мм определяется производителем фасадной системы.

Самозакрывающееся покрытие

В любом случае пошаговая инструкция требует монтажа слоя, защищающего от влаги. Исключение делается только для ситуаций, когда такая защита уже снаружи (или внутри). Причина проста – двустороннее запирание воды лишает ее выхода. Жидкость будет скапливаться внутри стенок и постепенно их размывать.

Первым шагом обычно является измерение наружных поверхностей и вырезание гидроизоляционного материала в соответствии с их размером.

Далее следуют работы с пароизоляцией. Обойти этот пункт не получится даже в том случае, когда для утепления используются гидрофобные или нейтральные вещества, переносящие контакт с водой. Ведь кроме них в «пирог» входят и другие детали, гораздо более чувствительные к намоканию. При утеплении внутри и снаружи правильно будет использовать специальную пленку или вспененный полиэтилен для удержания паров воды. Такие материалы крепятся к стойкам каркасов, обеспечивая максимально плотное прижатие к утеплителю.

Важно: заворачивание блоков теплозащиты в пленку является нарушением стандартной схемы – пока все без исключения составляющие каркаса не будут покрыты от воды, работу нельзя считать выполненной.

Только когда все это будет готово, приступают к работе с самим наполнителем.

При этом строго соблюдаются требования безопасности, особенно актуальные при выборе минеральной или стекловаты.

Завершающий этап – зашивание стен изнутри. Вне конкуренции по сумме своих качеств будут гипсокартон и ориентированно-стружечные плиты. ГКЛ рекомендуется монтировать, если каркас идеально ровный, тогда внешняя поверхность будет гладкой. А вот ОСБ, благодаря своей жесткости, максимально эффективно справится с изъянами. Но в любом случае это только подготовка к настоящему финишу.

Мастер-классы от профессионалов

Мастер-классы, организованные профессионалами, позволяют получить самую актуальную и достоверную информацию по всем проблемам утепления и смежным темам.В результате консультации станет понятно, какой должна быть ширина каркасной доски в конкретном случае, и как рассчитать толщину принципиально нового материала.

Опытные мастера разбираются в мерах безопасности и режиме хранения, транспортировке каждого теплоизоляционного покрытия лучше, чем рядовые строители-любители. Допускается много ошибок при закреплении конструкций, составлении схем и определении последовательности слоев в «пироге». Но общение со знающими людьми помогает исправить эту ситуацию.

При использовании минеральной ваты необходимо следить за тем, чтобы конденсат не попадал из теплых помещений. Но гидроизоляция и пароизоляция тоже таят в себе множество «подводных камней». Выбор материала для облицовки зачастую продиктован традицией, личными вкусами или стереотипами – и все же продуманный дизайн гораздо приятнее. Профессионалы подскажут, когда можно использовать натуральные утеплители, а когда лучше использовать искусственные. Также очень важно понимать сочетаемость материалов друг с другом: здесь опять же помогают мастер-классы.

О том, какой утеплитель лучше сохраняет тепло, смотрите в следующем видео.

Обрамление толстых стен для скорости, цены и лучшей изоляции

Хотя энергетический кодекс Вермонта требует стен R-23–R-25 (в зависимости от метода изоляции), строители Vermont FHB House построили стены R-45. Два распространенных способа построить хорошо изолированную стену с минимальными тепловыми мостами — это обернуть обшивку стены с традиционным каркасом внешней изоляцией или упаковать толстые стены с двойными стойками целлюлозной изоляцией.Решение использовать метод стены с двойными стойками для дома FHB было связано с вопросом стоимости. Когда они посмотрели на стоимость материалов и труда, Пол и Тим обнаружили, что стена R-40 2×6, изолированная напыляемой пеной с закрытыми порами в полостях и 2-дюймовым жестким пенопластом снаружи, будет на 14% дороже. чем их стена из двойных стоек R-45.

Стены FHB Houses с двойными стойками обрамлены 2×4 с шагом 4-1/4 дюйма. зазор между ними, соединенный фанерными косынками шириной 5 дюймов и толщиной 1/2 дюйма, закрепленными на 32 дюйма.по центру. Эти косынки — 1⁄2 дюйма. фанерные рейки, выстилающие каждый оконный и дверной проем, и верхняя пластина 2×12 — единственные тепловые мосты в каркасе стены. Энергосберегающие строители уже давно строят стены с двойными стойками таким образом, но несколько лет назад Пол добавил свой вариант. Он обрамляет стены, используя непрерывные шпильки от нижней плиты первого этажа до верхней плиты второго этажа. Это была обычная техника сто лет назад, и Пол использует ее сегодня, чтобы удалить балки пола из полости стены.Вместо того, чтобы устанавливать балки второго этажа на верхнюю плиту стен первого этажа, балки подвешиваются к ригелю, прикрепленному к внутренней стене. Это позволяет использовать полные 11-1/4 дюйма. глубина изоляции, чтобы работать непрерывно за лагами пола. Если бы Пол возводил стены размером 2×6 с платформой, у него было бы меньше изоляции в местах крепления системы перекрытий, поскольку верхняя и нижняя пластины, краевая балка и балка перекрытия встречаются в полости стены.



Сборка наружной стены с двумя стойками является несущей стеной, поскольку нижняя пластина внутренней стены опирается на плиту.Соответственно, конструкционные заголовки используются во внешней стене. Однако для упрощения и ускорения обрамления каждый проем в каждой стене оформляется перемычкой. Тим считает, что строительство каждого отверстия одинаковым образом экономит достаточно времени, чтобы компенсировать небольшие дополнительные затраты на пиломатериалы.

Дом обшит обшивкой Zip System и лентой. Проклеенные швы и обработка поверхности панелей действуют как воздушный барьер. В этом доме они являются вторичным воздушным барьером, так как непрерывный барьер от стены до потолка второго этажа будет проходить внутри.Однако панели Zip System представляют собой водостойкий барьер, который устраняет необходимость установки домашней пленки. Хубер утверждает, что ухабистая внешняя поверхность создает достаточно непрерывного пространства за сайдингом, чтобы служить дренажной плоскостью. Этот путь для воды соответствует требованиям производителя сайдинга к дренируемой обертке, поэтому Bibels не нужно накладывать вторичную обертку или прикреплять обвязку, чтобы создать пространство за сайдингом.

Для обшивки и ленты Zip System не требуется упаковочная пленка или войлок; водостойкий барьер (WRB) встроен непосредственно в панель.Проклеивание швов обеспечивает непрерывный WRB и эффективно герметизирует панели. Обшивка Zip System и лента обладают паропроницаемостью (12-16 проницаемостей), что позволяет влаге, находящейся в стеновом узле, высохнуть наружу. Акриловая лента работает в широком диапазоне температур.

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

RetroFoam Великобритания | Деревянный каркас стены Insualtion

В Соединенном Королевстве сектор строительства деревянных каркасных домов в настоящее время достиг уровня, когда он считается «традиционным» и в настоящее время является одним из наиболее широко используемых методов строительства зданий.Он отвечает требованиям экономии, скорости строительства и использования устойчивого и легкодоступного сырья в таймере хвойных пород, это процесс, который будет продолжать развиваться в будущем.

Уровни теплоизоляции, достигаемые при использовании деревянных каркасных конструкций, выше, чем у каменных стен аналогичной толщины. Строительство деревянного каркаса также признано чрезвычайно экологически безопасным, поскольку уровни энергозатрат от начала до конца меньше, чем в зданиях, построенных из кирпичной кладки.Он также предлагает большую гибкость дизайна, что является преимуществом для проектировщиков, строителей и владельцев.

Тем не менее, изоляция стен в существующих домах с деревянным каркасом до сих пор считалась сложной, дорогостоящей, трудоемкой и грязной.

Изоляционный продукт нового поколения RetroFoam™ меняет все это за счет использования технологии расширяющейся пены, специально разработанной для обеспечения изоляции полых стен в зданиях с деревянным каркасом, где он вводится в полость стоек, а не в полость между внутренним деревянным каркасом и внешняя стена.Уникальный состав позволяет применять его даже при наличии других изоляционных материалов, таких как минеральная вата.

Эта возможность экономически эффективно модернизировать жилой фонд, который уже имеет некоторую форму изоляции на месте, является серьезной проблемой для домовладельцев и серьезной проблемой для местных органов власти и жилищных ассоциаций, где тепловые характеристики продукта на месте являются не проблемой, а тот факт, что он был плохо установлен или некачественный.

Именно здесь RetroFoam™ вступает в свои права, так как продукт может быть легко установлен в пустоты стоек с существующей, неэффективной изоляцией на месте.Это важное преимущество устраняет необходимость проведения дорогостоящих проектов реконструкции в связи с модернизацией изоляции, проектов, которые очень часто связаны с переселением жильцов.

Установка общих типов изоляции: деревянные каркасные стены и чердаки

Ключевые слова

Темы

Все Отчеты о тестировании клиента Руководства по строительству Энергоэффективность Зеленое здание Качество воздуха в помещении Управление влажностью Смягчение последствий стихийных бедствий Сантехника Продукты и технологии Гарантия качества Ремоделирование Продажи и маркетинг Структурная производительность

Год публикации

Все 2022 2021 2020 2019 2018 2017 2016 2015 2014 2013 2012 2011 2010 2009 г. 2008 г. 2007 г. 2006 г. 2005 г. 2004 г. 2003 г. 2002 г. 2001 г. 2000 г. 1999 г. 1998 г. 1997 г. 1996 г. 1995 г. 1994 г.

Журнал Home Energy — Одна семья :: Wall R-Values, которые говорят все как есть

| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |


Интернет-журнал Home Energy, март/апрель 1997 г.



Джеффри Э.Кристиан и Ян Косны

Джеффри Э. Кристиан — менеджер программы Министерства энергетики США по системам и материалам строительных конструкций в Национальной лаборатории Ок-Ридж, Ок-Ридж, штат Теннесси, а Ян Косни — инженер-исследователь в Университете Теннесси в Ноксвилле.


В большинстве стен есть намного больше, чем кажется на первый взгляд, и показатель R всей стены может быть значительно ниже, чем показатель R изоляции, которая ее заполняет.В Центре строительных технологий при Министерстве энергетики США ученые разработали систему для измерения R-значения всей стены и уже испытали несколько типов стеновых систем.
Вращающийся защищенный горячий бокс DOE — это рабочая лошадка системы рейтинговых этикеток на всю стену. Образцы срезов стен помещают в бокс, где их тепловые свойства можно проверить в контролируемой среде.
Несколько новых стеновых систем набирают популярность в связи с растущим интересом к энергоэффективности, альтернативам размерному деревянному каркасу и строительству устойчивых конструкций.Стальной каркас, изоляционные бетонные опалубки, автоклавные ячеистые бетоны, структурно-изолированные основные панели, каркасные деревянные стены и различные гибридные стеновые системы — вот лишь некоторые из новых типов. Но точное сравнение тепловых характеристик этих систем было затруднено. Как обычно рассчитывается R-значение стены В настоящее время большинство процедур расчета R-коэффициента стены основаны на расчетах, разработанных для обычных конструкций с деревянным каркасом, и они не учитывают все эффекты дополнительных элементов конструкции на окнах, дверях и внешних углах стен.Таким образом, они склонны переоценивать фактические тепловые характеристики всей стеновой системы.

В этих общих процедурах пользователь вводит коэффициент обрамления (отношение площади стойки ко всей площади непрозрачной наружной стены). Фактор каркаса обычно оценивается, редко сверяется с фактической конструкцией участка и часто недооценивается (см. Действительно ли стена R-19 R-19? HE , март/апрель ’95, стр. 5). Коэффициенты обрамления варьируются от 15% до 40% площади непрозрачной наружной стены, но обычно используются более низкие значения.К сожалению, энергоэффективность стены обычно рекламируется исключительно вводящим в заблуждение R-значением чистой стены (Rcw).

Значение R для чистой стены учитывает площадь внешней стены, которая содержит только изоляцию и необходимые материалы для каркаса для чистой секции. Это означает секцию без окон, дверей, углов или соединений с крышами и фундаментами. Еще хуже R-значение в центре полости, оценка R-значения в точке стены, содержащей наибольшую изоляцию.Это преобразуется в коэффициент кадрирования 0% и не учитывает какие-либо тепловые короткие замыкания через кадрирование.

Последствия плохо подобранных соединений между компонентами оболочки очень серьезные. Эти детали интерфейса могут затрагивать более половины общей площади непрозрачной стены (см. рис. 1). Для некоторых традиционных стеновых систем значение R для всей стены (Rww) на целых 40% меньше, чем значение для чистой стены. Плохие детали интерфейса также могут вызвать чрезмерную конденсацию влаги и привести к пятнам и следам пыли на внутренней отделке, которые неприглядно выявляют термошорты конверта.Эта влажная поверхность может способствовать росту плесени и грибка, что приводит к ухудшению качества воздуха в помещении.

Стены с металлическим каркасом особенно уязвимы для тепловых коротких замыканий. К сожалению, строители часто пытаются решить проблемы с металлическими стенами, делая более толстые стены и добавляя больше изоляции в полость между металлическими стойками. На самом деле, более толстые стенки имеют еще более высокую процентную разницу между значением R для прозрачной стенки и всей стенки.

Рис. 1.Детали интерфейса для металлического и деревянного каркаса.
Измерение R-значений цельной стенки Для более точного сравнения стеновых систем мы разработали процедуру оценки Rww для различных типов систем и строительных материалов (см. Термины R-ценности стен). Методология основана на лабораторных измерениях и моделировании теплового потока в различных системах из дерева, металла и кирпичной кладки (см. Как мы оцениваем характеристики стен). Значение R для всей стены включает в себя тепловые характеристики не только области чистой стены с ее изоляцией и конструктивными элементами, но и типичных деталей сопряжения ограждающих конструкций.Эти детали включают соединения стена/стена (угол), стена/крыша, стена/пол, стена/дверь и стена/окно.
Таблица 1. R-значения Clear-Wall и Whole-Wall для протестированных настенных систем
Описание системы Значение R для прозрачной стенки (Rcw) Значение R для всей стены (Rww) (Прямая/Прямая) x 100%
1. 12-дюймовые двухжильные изоляционные блоки из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заливка цементным раствором 24 дюйма o.c. 3,7 3,6 97%
2. 12-дюймовые двухжильные изоляционные блоки из древесного бетона 40 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заливка цементным раствором 24 дюйма o.c. 9.4 8,6 92%
3. 12-дюймовые изоляционные блоки с прорезями из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 2 1/2 дюйма, заливка цементным раствором 16 дюймов o.c. 4,7 4.1 88%
4. 12-дюймовые изоляционные блоки из армированного бетона 40 фунтов/фут3, пенополистирольные вставки толщиной 2 1/2 дюйма, заливка цементным раствором 16 дюймов o.в. 10,7 9.2 86%
5. 12-дюймовые многожильные изоляционные блоки, шарики из полистирола, бетон, 30 фунтов/фут3, вставки из пенополистирола во всех жилах 19.2 14,7 77%
6. Блочные формы из пенополистирола, залитые бетоном, блочные стены толщиной 1 7/8 дюйма 15.2 15,7 103%
7. Стена из деревянных стоек 2 x 4 16 дюймов, обрешетка R-11, снаружи фанера 1/2 дюйма, внутри гипсокартон 1/2 дюйма 10.6 9,6 91%
8. Стена из деревянных стоек 2 x 4 24 дюйма, обрешетка R-11, снаружи фанера 1/2 дюйма, внутри гипсокартон 1/2 дюйма 10,8 9,9 91%
9. Стена из деревянных стоек 2 x 6 24 дюйма.c., панели R-19, фанера 1/2 дюйма снаружи, гипсокартон 1/2 дюйма внутри 16,4 13,7 84%
10. Стены из ферм Ларсена Стена из деревянных стоек 2 x 4 16 дюймов, ваты R-11 + фермы Ларсена толщиной 8 дюймов, изолированные войлоками толщиной 8 дюймов, снаружи фанера 1/2 дюйма, внутри гипсокартон толщиной 1/2 дюйма 40.4 38,5 95%
11. Стеновые панели из напряженной обшивки, пенопластовый наполнитель толщиной 6 дюймов + плиты из ориентированно-стружечной плиты (OSB) толщиной 1/2 дюйма, внешняя фанера толщиной 1/2 дюйма, внутренняя часть из гипсокартона толщиной 1/2 дюйма 24,7 21,6 88%
12. 4-дюймовая металлическая каркасная стена 24 дюйма o.c., обрешетка R-11, 1/2-дюймовая фанера снаружи + 1-дюймовая обшивка EPS + 1/2-дюймовая деревянная обшивка, 1/2-дюймовая внутренняя часть из гипсокартона. Детали Дома энергосбережения NAHB. 14,8 10,9 74%
13. Стена с металлическими стойками 3 1/2 дюйма 16 дюймов o.c., Вагонка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовая деревянная обшивка, 1/2-дюймовая внутренняя часть из гипсокартона 7.4 6.1 83%
14. 3 1/2-дюймовая металлическая каркасная стена 16 дюймов, обрешетка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона . Детали руководства AISI 9.9 8.0 81%
15. 3 1/2-дюймовая стена из металлических стоек 16 дюймов o.c., обрешетка R-11, 1/2-дюймовая наружная фанера + 1-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 11,8 9,5 81%
16. 3 1/2-дюймовая стена с металлическими стойками 24 дюйма o.c., обрешетка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 9.4 7.1 75%
17. 3 1/2-дюймовая металлическая каркасная стена 24 дюйма oc, обрешетка R-11, 1/2-дюймовая наружная фанера + 1/2-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона .Детали руководства AISI 11,8 8,9 76%
18. 3 1/2-дюймовая стена с металлическими стойками 24 дюйма, обрешетка R-11, 1/2-дюймовая фанера снаружи + 1-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 13.3 10.2 77%

Мы оценили R-значения всей стены для 18 стеновых систем, используя компьютерную модель. Мы подтвердили точность моделирования, используя результаты 28 экспериментальных испытаний кирпичной кладки, деревянного каркаса и стен с металлическими стойками. Модель достаточно точно воспроизводила экспериментальные данные.

Оценочные значения R для всей стены для 18 стеновых систем показаны в таблице 1 вместе со значениями R для прозрачной стены.Эталонное здание использовалось для определения местоположения и площади всех деталей интерфейса. Сравнение этих двух значений дает хорошее общее представление о важности деталей сопряжения со стеной для обычных деревянных, металлических, кирпичных и некоторых высокоэффективных стеновых систем.

Как правило, детали конструкции для выбранных стеновых систем взяты из справочника ASHRAE и от соответствующих производителей. В случае систем с металлическим каркасом детали поступают из Американского института чугуна и стали и из других общедоступных источников.

Тепловые характеристики стены часто просто описываются в точке продажи как значение чистой стены. Результаты, представленные в Таблице 1, показывают, что значение для всей стены может быть завышено до 26% для этих систем. Эти различия могут быть еще больше с деталями интерфейса, которые легче построить, но которые могут иметь больше тепловых коротких замыканий.

Whole-Wall в сравнении с Clear-Wall

Используя данные таблицы 1, можно провести интересные сравнения, чтобы проиллюстрировать важность использования значения для всей стены для выбора наиболее энергоэффективной стеновой системы.Можно утверждать, что разница между значением R для чистой стены и всей стены представляет собой потенциал экономии энергии за счет принятия процедуры оценки, предложенной в этой статье. Большинство владельцев зданий предполагают, что они имеют более высокое значение чистой стены, чем более реалистичное значение всей стены.

Изоляционная бетонная форма с металлическими связями готовится к испытаниям в Центре строительных технологий.Будут измерены его R-значение по всей стене и тепловая масса.

Знание значения R для всей стены может повлиять на выбор потребителей. Системы 5 и 6 в Таблице 1 показывают два различных высокопроизводительных блока каменной кладки. Если бы кто-то использовал данные о прозрачных стенках для выбора блока с самым высоким значением R, можно было бы выбрать Систему 5, многоядерный изоляционный блок из бетона с низкой плотностью, потому что его значение прозрачных стен составляет 19,2 по сравнению с 15,2 для Системы 6, расширенной. блочные формы из полистирола (EPS).Однако, если бы кто-то использовал данные для всей стены, можно было бы выбрать как раз противоположное, потому что система 6 имеет более высокое значение — 15,7 по сравнению с 14,7 для системы 5. Кроме того, значение всей стены системы опалубки из пенопласта на самом деле выше. чем значение чистой стены более чем на 3%. Это иллюстрирует влияние высокого теплового сопротивления деталей интерфейса.

Системы 7, 8 и 9 представляют собой обычные системы деревянного каркаса. Обратите внимание, что детали влияют на R-значение всей стены больше для стен 2 x 6, чем для стен 2 x 4.Отношение Rww к Rcw составляет около 90 % для стен 2 x 4 и 84 % для стенок 2 x 6.

Сравнение Системы 11, 6-дюймовой стены из панелей с напряженной обшивкой, с Системой 9, традиционной деревянной каркасной стены 2 x 6, показывает, что Rcw для первой (R-24,7) на 51% выше, чем для последней (R -16,4). Тем не менее, цифры для Rww составляют от R-21,6 до R-13,7 соответственно, улучшение на 58%. Как показывает этот пример, продвинутые системы обычно выигрывают от критерия производительности, отражающего значения всей стены, а не значения чистой стены.

Как мы оцениваем характеристики стены

Чтобы определить значение R для всей стены, мы тестируем секцию с чистой стеной размером 8 футов x 8 футов в охраняемом горячем боксе. Мы сравниваем экспериментальные результаты с предсказаниями сложной модели теплопроводности, чтобы получить калиброванную модель. Затем мы моделируем область чистой стены с изоляцией, конструктивными элементами и восемью деталями сопряжения — угол, стена/крыша, стена/фундамент, перемычка окна, подоконник, дверной косяк, перемычка двери и оконный косяк — которые делают репрезентативный жилой фасад во всю стену.Результаты этих подробных компьютерных симуляций объединяются в единую оценку стационарного R-значения для всей стены. Эта оценка сравнивается с упрощенными процедурами расчета и результатами других стеновых систем. Пользователь определяет базовую отметку стены, чтобы взвесить влияние каждой детали интерфейса.

Для каждой стеновой системы, для которой необходимо определить R-значение всей стены, все обычно используемые и рекомендуемые детали (внешний угол, стена/пол, стена/плоский потолок, стена/потолок собора, дверной косяк, оконный косяк, подоконник и заголовок двери) должен быть включен.Описания деталей включают чертежи со всеми физическими размерами и данные о тепловых свойствах всех компонентов материалов, содержащихся в деталях.

Помимо значения R

R-значение — это только первый из пяти элементов, необходимых для сравнения производительности всей стены. Остальные четыре элемента — это тепловая масса, воздухонепроницаемость, устойчивость к влаге и устойчивость.Мы работаем над стандартными способами измерения тепловой массы, воздухонепроницаемости и влагостойкости. Для некоторых систем важны все пять факторов; для других значение R имеет значение только для всей стены. Преимущество тепловой массы Стеновые системы со значительной тепловой массой могут — в зависимости от климата — снизить годовую потребность в энергии для отопления и охлаждения ниже той, которая требуется для стандартной конструкции деревянного каркаса с аналогичным устойчивым значением R. Преимущество тепловой массы зависит от климата.

Эффективные значения R для массивных стен получаются путем сравнения массивной стены со стенами из легкого деревянного каркаса. Однако это эффективное значение R является лишь способом определить связь между тепловой массой стены и годовой нагрузкой на отопление и охлаждение помещения или способом ответить на вопрос, какое значение R потребуется для идентичного дома с деревянными каркасными стенами. получить те же нагрузки на отопление и охлаждение помещения, что и в доме с массивными стенами? Этот термин не может быть применен в целом к ​​данному типу стен.

Процедура учета тепловой массы использовалась для создания общих таблиц, содержащихся в Модельном энергетическом кодексе (MEC) для всех стен с тепловой массой, теплоемкость которых превышает 6,0 БТЕ/фут2. Таблицы используются с 1988 года. Индивидуальные таблицы могут использоваться для демонстрации соответствия кода предписывающим требованиям Uw в MEC, которые основаны на конструкции деревянного каркаса.

Герметичность Пользователи Центра строительных технологий Министерства энергетики соблюдают комбинацию стандартов ASTM C236 или C976 (ASTM 1989) или E1424 и E283 (ASTM 1995) для измерения утечек воздуха и потерь тепла через конструкции с прозрачными стенами при смоделированных условиях ветра в диапазоне от 0 до 15 миль в час. .Изменение перепада давления от 0 до 25-50 Паскалей (Па) имитирует экстремальные условия, которым подвергается стена в реальном здании. Испытуемые образцы содержат один выключатель света и одну дуплексную розетку, соединенную проводкой 14-го калибра, которая проходит по всей ширине стены.

Поскольку потери тепла в здании из-за инфильтрации могут достигать 40 %, важно учитывать этот параметр производительности, но необходимо учитывать качество изготовления на строительной площадке по сравнению с лабораторным образцом.Вторым осложняющим фактором является то, что материалы могут сжиматься или трескаться со временем, что изменит утечку. Мы никогда не сможем полностью предсказать влияние мастерства на потери энергии в зданиях. Важно установить единую основу для всех стеновых систем.

Влагостойкость Поведение стены влагой, как и преимущество тепловой массы, зависит от климата и эксплуатации здания. Годовое накопление влаги за счет диффузии паров конкретной стеновой системы можно оценить с помощью компьютерного моделирования.Сложнее оценить накопление влаги из-за притока воздуха в стену. В долговечной сборке стены важно, чтобы стена имела возможность высыхать, если она построена влажной или впитывает влагу из-за протечки. Скорость сушки можно смоделировать и измерить в лаборатории. Возможность накопления влаги в течение определенных полных годовых климатических циклов также может быть смоделирована с помощью кодов тепло- и массопереноса, таких как MOIST (имеется в Национальном институте стандартов и технологий, специальные публикации 853, выпуск 2.1) и MATCH (доступен в Carston Rode, Технический университет Дании, Департамент зданий и энергетики, здание 188, DK-2800, Lyngby).

Все системы с 12 по 18 имеют металлический каркас. В среднем значение для всей стены для этих семи систем на 22% меньше, чем значение для чистой стены. Металл можно использовать для создания энергоэффективных ограждающих конструкций, но не с использованием методов, обычных для строительства деревянного каркаса. Традиционные металлические жилые системы, отраженные в Таблице 1, не так хороши по сравнению с другими системами, когда в качестве эталона используется значение для всей стены.Например, если кто-то рассматривает либо Систему 6 (блочные формы EPS), либо Систему 12 (4-дюймовая металлическая стойка), значение R для прозрачной стены будет примерно одинаковым — R-15. Однако, если сравнение проводится с использованием значения R для всей стены, система опалубки из пенополистирола имеет значение на 45% выше — R-15,7 по сравнению с R-10,9.

Стандартный металлический каркасный участок стены до укладки изоляции и гипсокартона.

Цельная стенка по сравнению с центром полости

Мы также сравнили R-значения всей стенки с R-значениями центра полости.Когда агент по недвижимости или подрядчик сообщает потенциальному покупателю дома R-значение изоляции полости, подразумеваемое R-значение всей стены часто завышается на 27–58%. Если сравнить металлическую (Система 13) и деревянную (Система 7) рамы с использованием значений R в центре полости, можно сделать вывод, что разницы нет, поскольку обе имеют значения в центре полости около R-14. Тем не менее, значение всей стены системы деревянных стен 2 x 4 на 56% лучше, чем значение всей стены для металлической системы — R-9.6 по сравнению с Р-6.1.

Эти сравнения не означают, что один тип конструкции всегда лучше другого. Все они основаны на репрезентативных данных. Значения R для всей стены могут измениться, если будут изменены некоторые ключевые детали интерфейса. Цель проведения этих сравнений образцов состоит в том, чтобы просто показать важность наличия на рынке стоимости всей стены, чтобы направить проектировщиков, производителей и покупателей к более энергоэффективным системам.

Стена из автоклавного бетона оштукатурена в рамках подготовки к испытанию в горячей камере.
Скоро: Наклейка с рейтингом на стене? Ряд инновационных стеновых систем предлагает преимущества, которые будут продолжать получать признание по мере роста стоимости объемных пиломатериалов, снижения качества каркасных пиломатериалов, колебаний доступности, а потребители по-прежнему обеспокоены воздействием неэкологичной заготовки древесины на окружающую среду.Например, в то время как системы пиломатериалов обычных размеров исторически составляют около 90% рынка, производители металлических каркасов рассчитывают достичь 25% рынка жилых стен к 2000 году. Этот прогноз может быть немного оптимистичным, но ясно, что холодноформованная сталь намерена серьезно закрепиться на рынке жилья.

Теперь, когда доступна растущая база данных стен и процедура оценки, строительная промышленность может разработать национальную маркировку рейтинга тепловых характеристик всей стены.Это создаст на рынке более реалистичный показатель энергосбережения для строителей и домовладельцев, столкнувшихся с выбором стеновой системы для своих зданий.

Этикетки также могут помочь определенным системам получить признание должностных лиц по нормам, проектировщиков зданий, строителей и программ оценки энергопотребления зданий, таких как Home Energy Rating Systems (HERS) и EPA Energy Star Buildings. В стандарте ASHRAE Standard 90 была предложена процедура измерения R-значения для всей стенки.2, Типовой энергетический кодекс Совета американских строительных чиновников и национальные добровольные руководящие принципы Министерства энергетики США для HERS. Многие документы, которые доступны, чтобы показать строителям, как соблюдать применимые нормы, стандарты и программы стимулирования энергоэффективности, выиграли бы от использования процедуры сравнения значения R для всей стены.

В конечном счете, сравнение стен должно включать пять элементов: значение R для всей стены, преимущества тепловой массы, воздухонепроницаемость, устойчивость к влаге и устойчивость (см. Помимо значения R). Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.

Стена Условия R-Value

R-значение центра полости: Оценка R-значения в точке стены, которая содержит наибольшую изоляцию.

Значение R для прозрачной стены (Rcw): Оценка значения R для области наружной стены, которая содержит только изоляцию и необходимые материалы для каркаса для прозрачной секции, без окон, дверей, углов или соединений между другими элементами оболочки, такими как в качестве крыш и фундаментов.

Детали интерфейса: Набор общих конструктивных соединений между внешней стеной и другими компонентами оболочки, такими как стена/стена (углы), стена/крыша, стена/пол, перемычка окна, подоконник, дверной косяк, перемычка двери и окно. косяк, образующий представительный жилой фасад во всю стену.

R-значение для всей стены (Rww): оценка R-значения для всей непрозрачной стены, включая тепловые характеристики как прозрачной области стены, так и типичных деталей интерфейса.

Непрозрачная площадь стены: Общая площадь стены, не включая окна и двери.

Продолжающиеся исследования совместно финансируются Управлением строительных технологий и общественных программ Министерства энергетики США, а также частным сектором, чтобы добавить в базу данных более совершенные стеновые системы, а также рассмотреть не только тепловые шорты, но и преимущества тепловой массы, воздухонепроницаемости и устойчивости к влаге. К отраслевым участникам на данный момент относятся American Polysteel, Integrated Building and Construction Solutions (IBACOS), Icynene Incorporated, Society for the Plastics Industry Spray Foam Contractors, Hebel USA L.P., Composite Technologies, Ассоциация систем структурных изолированных панелей, LeRoy Landers Incorporated, Флоридский центр солнечной энергии, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Enermodal.

База данных передовых стеновых систем доступна в Интернете (http://www.cad.ornl.gov/kch/demo.html). За дополнительной информацией обращайтесь к Джеффри Э. Кристиану из Окриджской национальной лаборатории, почтовый ящик 2008, MS 6070 Oak Ridge, TN 37831-6070. Тел:(423) 574-4345; Факс: (423) 574-9338; Электронная почта: [email protected]правительство

Дальнейшее чтение Косни, Дж., и А. О. Дежарле. Влияние архитектурных деталей на общие тепловые характеристики жилых стеновых систем. Журнал теплоизоляции и строительных оболочек Vol. 18 (июль 1994 г.), стр. 53–69.

Косни, Дж., И Дж. Э. Кристиан. Термическая оценка нескольких конфигураций изоляционных и конструкционных материалов для некоторых металлических каркасных стен. Energy and Buildings, , лето 1995 г., стр.157-163.

Кристиан, Дж. Э. Кредиты тепловой массы, относящиеся к энергетическим стандартам оболочки здания. ASHRAE Transactions 1991, Vol. 97, пт. 2.

Косни, Ян и Джеффри Э. Кристиан. Уменьшение неопределенностей, связанных с использованием метода ASHRAE ZONE для расчета R-значения стен металлического каркаса. ASHRAE Transactions 1995, Vol. 101, пт. 2.

Кристиан, Дж. Э., и Дж. Косни.На пути к национальному рейтингу непрозрачных стен. Материалы конференции «Тепловые характеристики внешних конвертов VI», декабрь 1995 г.


Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.


| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |

С Home Energy можно связаться по адресу: [email protected]
Журнал Home Energy — Пожалуйста, ознакомьтесь с нашим Уведомлением об авторских правах


Усовершенствованная рама | Зеленые методы

Усовершенствованный каркас из стержней, также известный как Optimum Value Engineering (OVE), представляет собой метод зеленого строительства, который оптимизирует использование пиломатериалов для повышения эффективности использования материалов и энергоэффективности здания.

Некоторыми из наиболее распространенных элементов стен Advanced Frame являются использование стоек 2×6 24″ по центру вместо 2×4 стоек 16″ по центру, изолированные углы наружных стен, изолированные перемычки и изоляция наружных стен за пересечениями перегородок. .

Потолки

Advanced Frame сконструированы таким образом, чтобы обеспечить изоляцию чердака на всю глубину до наружной стены. Этот метод каркаса устраняет полосу шириной от трех до четырех футов по периметру здания, где обычные фермы крыши сжимают изоляцию чердака до нуля. По данным Отдела строительных норм и правил штата Орегон, эта недоизолированная полоса обычно занимает 25 процентов площади потолка.

Одним из многих преимуществ Advanced Stick Framing является отсутствие теплового моста.Тепловой мост создается, когда материалы, которые являются плохими изоляторами (например, типичная стойка, используемая в стене дома), соединяют нагретую внутреннюю часть дома с неотапливаемой внешней частью, позволяя теплу проходить по созданному пути. Смещенные брусья в стенах дома Advanced Frame обеспечивают разрыв, поэтому вы не теряете энергию через стенные шпильки.

Второе преимущество заключается в том, что увеличенное пространство в стенной полости обеспечивает большую изоляцию, что еще больше повышает энергоэффективность дома.Усовершенствованный каркас исключает неструктурную древесину из оболочки здания и заменяет ее изоляцией. «В этой стенной полости мы будем использовать 1 ½ дюйма изоляции из напыляемой пены, покроем всю стену паутиной и заполним рыхлой изоляцией, содержащей акриловое связующее, чтобы избежать оседания. Напыляемая пена очень эффективно заполняет швы дома, а шовная лента снаружи дополнительно обеспечивает минимальные потери энергии через щели. С такой полной изоляцией эти стены будут в диапазоне от R40 до R50, что сравнимо с ICF.Когда все сказано и сделано, эти стены будут стоить всего примерно на 2% больше, чем дом с каркасом из гусениц». Шан объяснил во время мероприятия Winsome Homes Building Better Buildings, Brains and Bones of a Better Building, состоявшегося в мае 2011 года.

доступных домов с нулевым потреблением энергии: стена с каркасом из воздушных шаров делает все!

Мы обнаружили, что двойная наружная стена 2×4 с баллонным каркасом и плотной изоляцией работает на самом высоком уровне, удовлетворяя как требования к тепловым и противопожарным характеристикам, так и к экономической эффективности.Мало того, чем меньше я завишу от использования пены, тем спокойнее кажутся мои клиенты при строительстве доступных домов с нулевым потреблением энергии.

Стеновая система с двойным каркасом сопряжена с рядом проблем.

  1. ТОЛЩИНА ШАЛА –
    Общая толщина вала двойной стенки 2×4 обычно составляет 11 ¼ дюйма плюс дополнительные ¾ дюйма обвязки внутри, образующие стенку толщиной 12 дюймов. Это может занимать ценную площадь пола, особенно в небольших домах, что может привести к увеличению фундамента, чтобы компенсировать потерянное внутреннее пространство.Существует несколько вариантов этой настенной системы. Некоторые строители настолько «увлекаются», что занимаются микроматематикой и пытаются устранить как можно больше тепловых мостов. Тепловой мост в стене с деревянным каркасом возникает, когда цельный кусок дерева заполняет всю полость стены, создавая «мост» между внутренней и внешней частью каркаса. Здесь тепло проходит через каркас и контактирует с холодом снаружи. Обычно это происходит в нижней и верхней части стены, где две стены с независимым каркасом связаны между собой массивной древесиной.Это также происходит на уровне каждого этажа из-за необходимости остановки сквозняка; часто называют «блокировкой огня».

Примечание. Отдельные строители могут проявить изобретательность в том, как они решают «погасить» все открытые шахты между этажами, но прежде чем они просто бросятся вперед и сделают это своим любимым способом, я бы рекомендовал подтвердить, что местный строительный инспектор подпишет выключено.

FYI: Отчет службы оценки ICC GreenFiber за 1996 г., раздел 4.4 Противопожарная защита, гласит: «Изоляция Cocoon и Cocoon2 (например, изоляция из плотной целлюлозы) разрешена в качестве противопожарной защиты в соответствии с разделом 717 IBC.2.1, BNBC, раздел 721.2 или UBC, раздел 708.2.1, пункт 1, и разрешено использовать в качестве альтернативы блокировке огня в IRC, раздел R602.8.1».

  1. ОПРЕДЕЛЕНИЕ, КАКАЯ СТЕНА ЯВЛЯЕТСЯ НЕСУЩЕЙ
    Иногда при возведении двойной наружной стены 2×4 строители должны определить, какая стена будет нести вес дома. Иногда это может быть внешняя стена, но не всегда. Иногда это может быть внутренняя стена. Например, при установке фундамента ICF с пенополистиролом толщиной до 3 дюймов на внешней стороне бетонной стены внешняя стена 2 × 4 (при условии, что она будет выровнена с внешней стороной ICF) будет просто сидеть на консольной плите порога 2x12PT. который также служит внутренней несущей стеной.Таким образом, внешняя стена «привязывается к поездке — как навесная стена», а внутренняя стена выполняет всю работу. Это важно знать, потому что все оконные и дверные перемычки должны быть установлены на той стене, которая является несущей.
  1. СВЯЗЫВАНИЕ СТЕН ВМЕСТЕ
    Я предпочитаю связывать обе стены 2×4 в двух или трех точках между полом и потолком. Первая причина заключается в том, что стойки 2 × 4 могут быть кривыми, и если я проведу линию через центр, на полпути между полом и потолком, я смогу выпрямить поверхность внутренней стены.Вторая причина в том, что я чувствую себя лучше, зная, что обе стены связаны и не работают независимо друг от друга. Я делаю это, используя фанерные косынки размером ½ x 6 x 11 ¼ дюймов. Строители быстро узнают, что очень важно помнить, что как внутренние, так и внешние шпильки должны совпадать друг с другом, чтобы косынка легко устанавливалась.
  1. ОКОННЫЕ И ДВЕРНЫЕ ПРОЕМЫ
    Везде, где стена с двойным каркасом соприкасается с оконным и дверным проемом, я предпочитаю устанавливать ленту-молнию шириной ½” x 11 ¼” вокруг внутренней части чернового проема.Фанера служит воздушным барьером и обеспечивает прочное соединение между обеими стенами для установки двери или окна. Он также скрепляет стену, обеспечивая тем самым стабильную субплоскость для крепления отделки. Если две независимые стены не соединить посередине, то за несколько лет высыхания они могут немного сдвинуться или перевернуться, а это приведет к поломке косяков и наличников. При использовании этой системы для обрамления дверных и оконных проемов очень важно не забывать компенсировать грубый размер отверстия для стоек, чтобы учесть дополнительную толщину фанеры. Однако, если вы забудете, я обещаю, что вы не забудете дважды. Спроси меня, откуда я знаю.
  2. УСТАНОВКА НАПОЛЬНЫХ СИСТЕМ
    Установка напольных систем внутри стены с баллонным каркасом может оказаться непростой задачей, особенно если строитель должен предоставить штампованные планы конструкции вместе с заявкой на получение разрешения. В большинстве штатов и сообществ строители должны представить планы на соответствие Энергетическому кодексу и охране окружающей среды, а также проверку конструкции и пожарной безопасности. Мы обнаружили, что одна категория конструкции, которую инженеры получают с перекрестной резьбой по отношению к баллонному каркасу, заключается в том, как мы предлагаем подвесить нашу систему пола на внутренней поверхности каркасной стены.Они очень привыкли к методам каркасного строительства, основанного на многоуровневом или платформенном каркасе, но возрождение каркаса из воздушных шаров взбудоражило обстановку в залах местных инспекторов по строительству. Обычно при использовании традиционных методов каркаса сначала строится первый этаж, а затем над ним располагается второй этаж. Это называется «формирование платформы». Но с повторным введением баллонного каркаса напольные системы иногда подвешиваются на лицевой стороне каждой стойки. Это делается для того, чтобы полость стены могла быть полностью заполнена плотной целлюлозой от фундамента до кровли без каких-либо проходов каркаса; даже не напольная система.Мы прикрепляем наши напольные системы к «ободку» Microlam, который крепится болтами к каждой стойке на расстоянии 24 дюйма от центра. Затем балки прикрепляются к ободу с помощью подвесов для балок; так же, как если бы вы добавили внешнюю террасу к своему дому. Некоторых инженеров это устраивает. Другие хотят, чтобы я увеличил несущие шпильки до 4 × 4 вместо 2 × 4. Когда я спрашиваю их: «Почему?», все, что я получаю, это: «Потому что это заставляет меня чувствовать себя лучше». Я всегда думал, что инженеры полагаются на математику, но я узнаю, что они тоже становятся неуверенными, даже когда математика работает. .Поскольку именно они должны подписать договор, чтобы я получил разрешение на строительство, я просто делаю то, что они мне говорят. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ — мы строим две разные стены с высокими эксплуатационными характеристиками.
  3. Одна стеновая система, которую мы используем, когда двойная стена 2×4 просто нецелесообразна из-за ограниченного пространства, представляет собой одинарную стену 2×6 с каркасом в 24 дюйма по центру, стеной ZIP ½ дюйма снаружи и дополнительным 2 дюйма из пенополистирола. Затем мы распыляем 4 ½ дюйма пенопласта на соевой основе с закрытыми порами между стойками. Это дает нам стену R-40.
  4. Другая настенная система, которую мы хотели бы использовать, — это та, о которой мы говорили. Он состоит из двух независимых каркасных стен 2×4, которые имеют пространство 4 ½ дюйма между стенами и приблизительно 11 ¼ дюймов общей толщины полости. За исключением небольших фанерных косынок в нескольких промежутках между полом и потолком, а также верхней и нижней пластины, мостов холода нет. По сути, это обеспечивает стену толщиной 12 дюймов по периметру дома, которая также заполнена плотной изоляцией.Эта стена может достигать высоты R-45. В этой стеновой системе используется очень мало пены, за исключением мест, где необходимо герметизировать электрические коробки и отверстия в стенах, а также в углах, где внешние стены соединяются вместе. Эти пространства также заполнены пеной.

СРАВНЕНИЕ СТОИМОСТИ ДВУХ СТЕН:

Нас часто просят рассчитать разницу между использованием двух настенных систем. Таким образом, мы оценили две стеновые системы длиной 100 футов и высотой 8 футов; каждая с 4 окнами и двумя дверями.Мы определили, что стоимость использования одинарной стены 2×6 с 4 ½ дюйма напыляемой пеной с закрытыми порами между стойками и 2 дюймами пенополистирола снаружи стоит примерно на 14 процентов больше, чем использование двойной стены 2×4 с стойками 11 ¼. » из плотного целлюлозного утеплителя.

Заключение:
Обе высокоэффективные стеновые системы с деревянным каркасом имеют свое место, и мы используем обе; иногда в одном доме.

Технология утепления стен каркасного дома: технология утепления стен, пола, крыши

Добавить комментарий

Ваш адрес email не будет опубликован.
