Таблица вес металлического уголка – Таблица веса уголка стального согласно требований ГОСТ

расчет массы партии, характеристики, таблица

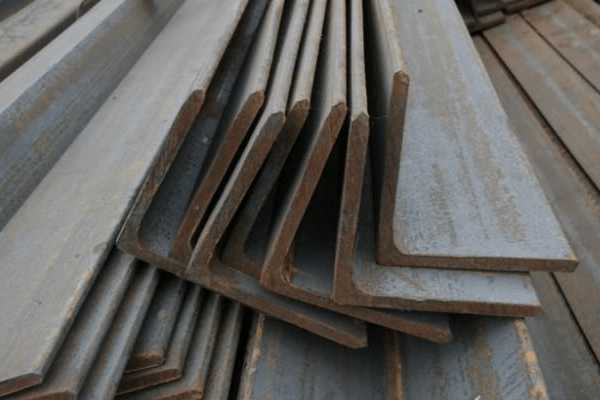

Горячекатаный уголок – вид фасонного стального проката, изготавливаемый горячей деформацией при температурах, которые превышают температуру рекристаллизации стали. Наиболее востребованный вариант – равнополочный профиль. Такая металлопродукция востребована в строительстве, машино- и станкостроении, для изготовления нестандартного технологического оборудования, ворот, калиток, устройства козырьков, навесов, ограждений. Сортамент стального горячекатаного уголка соответствует ГОСТу 8509-93. Марка стали для производства этой металлопродукции выбирается, в зависимости от запланированного эксплуатационного назначения.

Характеристики стального горячекатаного уголка

Для изготовления металлоизделий рядового применения востребованы углеродистые стали обыкновенного качества. Для использования углового профиля под высокими нагрузками и в сложных эксплуатационных условиях при его производстве применяют углеродистые качественные конструкционные марки и низколегированные стали, стойкие к пониженным температурам. С целью повышения коррозионной стойкости металлоизделия из «черной» углеродистой стали покрывают цинковым, керамоцинковым или алюмоцинковым слоем. Металлопокрытия обеспечивают более высокую степень защиты, по сравнению с лакокрасочными материалами.

Благодаря форме профиля, металлоизделия устойчивы к усилиям на изгиб и растяжение, но плохо противостоят скручиванию. Продукция может иметь разные показатели точности размеров:

• «А» – профильные изделия высокой точности;
• «В» – продукция обычной точности.

Определение массы партии стального уголка

Для расчета примерной массы партии углового профиля можно воспользоваться следующей формулой:

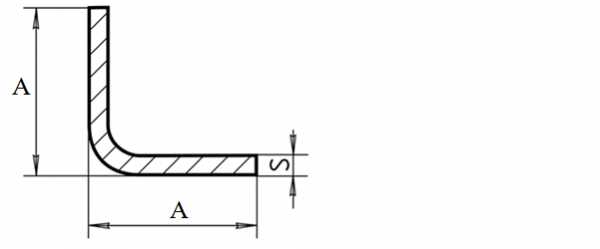

M = 2A*s*7,85*L, в которой:

M – масса профильного изделия, кг;

A – ширина полки, м;

s – толщина, мм;

7,85

– средняя плотность стали, кг/дм³;

L – длина изделия.

Для определения массы партии равнополочного стального уголка по таблице вес одного погонного метра умножают на общий метраж.

Таблица размеров и весов 1 м равнополочного уголка

Номер (ширина полки, мм)	Толщина стенки, мм	Масса 1 м, кг	Номер уголка	Толщина стенки, мм	Масса 1 м, кг
20	3	0,887	80	5,5	6,777
20	4	1,146	80	6	7,360
25	3	1,123	80	7	8,513
25	4	1,46	80	8	9,652
25	5	1,782	80	10	11,88
28	3	1,269	80	12	14,05
30	3	1,364	90	6	8,327
30	4	1,78	90	7	9,638
30	5	2,18	90	8	10,93
32	3	1,463	90	9	12,21
32	4	1,911	90	10	13,48
35	3	1,604	90	12	15,96
35	4	2,099	100	7	10,79
35	5	2,578	100	8	12,25
40	3	1,846	100	10	15,1
40	4	2,419	100	12	17,9
40	5	2,976	100	14	20,63
40	6	3,518	100	15	21,97
45	3	2,081	100	16	23,3
45	4	2,733	120	8	14,74
45	5	3,369	120	10	18,23
45	6	3,989	120	12	21,65
50	3	2,324	120	15	26,67
50	4	3,054	140	9	19,41
50	5	3,769	140	10	21,45
50	6	4,467	140	12	25,5
50	7	5,150	150	10	23,02
50	8	5,818	150	12	27,39
60	4	3,707	150	15	33,82
60	5	4,578	150	18	40,11
60	6	5,434	160	11	27,02
60	8	7,098	160	12	29,35
60	10	8,700	160	14	33,97
63	4	3,896	160	16	38,52
63	5	4,814	160	18	43,01
63	6	5,717	160	20	47,44
70	5	5,382	180	11	30,47
70	6	6,395	180	12	33,12
70	7	7,392	180	15	40,96
70	8	8,373	180	18	48,66
70	10	10,29	180	20	53,72
75	5	5,797	200	12	36,97
75	7	7,964	200	20	60,08
75	9	10,07	200	30	87,56

В продажу стальной уголок поступает хлыстами длиной – 4-12 м, по заказу длина отрезков может быть увеличена.

metallz.ru

Справочник по металлопрокату Уголок стальной

Уголок стальной. Действующие стандарты. Номер Название ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные. Сортамент ГОСТ 19771-93 Уголки стальные гнутые равнополочные. Сортамент ГОСТ 19772-93 Уголки стальные гнутые неравнополочные. Сортамент Уголок горячекатаный равнополочный ГОСТ 8509-93. Рис. Уголок равнополочный по ГОСТ 8509-93. Условные обозначения: A – ширина полки; t – толщина полки; r внутр. – радиус внутреннего закругления; r внешн. – радиус внешнего закругления полок. Таблица. Размеры и масса уголков по ГОСТ 8509-93. Размеры Масса 1м, кг Метров в тонне A t 20 3,0 0,89 1123,60 20 4,0 1,15 869,57 25 3,0 1,12 892,86 25 4,0 1,46 684,93 28 3,0 1,27 787,40 30 3,0 1,36 735,29 30 4,0 1,78 561,80 32 3,0 1,46 684,93 32 4,0 1,91 523,56 35 3,0 1,60 625,00 35 4,0 2,10 476,19 35 5,0 2,58 387,60 40 3,0 1,85 540,54 40 4,0 2,42 413,22 40 5,0 2,98 335,57 45 3,0 2,08 480,77 45 4,0 2,73 366,30 50 4,0 3,05 327,87 50 5,0 3,77 265,25 50 6,0 4,47 223,71 56 4,0 3,44 290,70 56 5,0 4,25 235,29 63 4,0 3,90 256,41 63 5,0 4,81 207,90 63 6,0 5,72 174,83 70 4,5 4,87 205,34 70 5,0 5,38 185,87 70 6,0 6,39 156,49 70 7,0 7,39 135,32 70 8,0 8,37 119,47 75 5,0 5,80 172,41 75 6,0 6,89 145,14 75 7,0 7,96 125,63 75 8,0 9,02 110,86 75 9,0 10,70 93,46 80 5,5 6,78 147,49 80 6,0 7,36 135,87 80 7,0 8,51 117,51 80 8,0 9,65 103,63 90 6,0 8,33 120,05 90 7,0 9,64 103,73 90 8,0 10,93 91,49 90 9,0 12,20 81,97 100 6,5 10,06 99,40 100 7,0 10,79 92,68 100 8,0 12,25 81,63 100 10,0 15,10 66,23 100 12,0 17,90 55,87 100 14,0 20,63 48,47 100 16,0 23,30 42,92 110 7,0 11,89 84,10 110 8,0 13,50 74,07 125 8,0 15,46 64,68 125 9,0 17,30 57,80 125 10,0 19,10 52,36 125 12,0 22,68 44,09 125 14,0 26,20 38,17 125 16,0 29,65 33,73 140 9,0 19,41 51,52 140 10,0 21,45 46,62 140 12,0 25,50 39,22 160 10,0 24,67 40,54 160 11,0 27,02 37,01 160 12,0 29,35 34,07 160 14,0 34,20 29,24 160 16,0 38,52 25,96 160 18,0 43,01 23,25 160 20,0 47,41 21,09 180 11,0 30,47 32,82 180 12,0 33,12 30,19 200 12,0 36,97 27,05 200 13,0 39,92 25,05 200 14,0 42,80 23,36 200 16,0 48,65 20,55 200 20,0 60,08 16,64 200 25,0 74,02 13,51 200 30,0 87,56 11,42 220 14,0 47,40 21,10 220 16,0 53,83 18,58 250 16,0 61,55 16,25 250 18,0 68,86 14,52 250 20,0 76,11 13,14 250 22,0 83,31 12,00 250 25,0 93,97 10,64 250 28,0 104,50 9,57 250 30,0 111,44 8,97 250 35,0 128,51 7,78 Примечание: Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Уголок неравнополочный по ГОСТ 8510-86. Рис. Уголок неравнополочный по ГОСТ 8510-86. А – ширина большей полки; B – ширина меньшей полки; t – толщина полки; r внутр. – радиус внутреннего закругления; r внешн. – радиус внешнего закругления полок. Таблица. Размеры и масса уголков по ГОСТ 8510-86. A, мм B, мм t, мм rвнутр., мм rвнешн., мм Масса 1 м уголка, кг Количество метров в 1 т 25 16 3 3,5 1,2 0,9107 1098 30 20 3 3,5 1,2 1,123 890,8 30 20 4 3,5 1,2 1,460 684,8 32 20 3 3,5 1,2 1,170 854,9 32 20 4 3,5 1,2 1,523 656,6 40 25 3 4 1,3 1,481 675,1 40 25 4 4 1,3 1,937 516,4 40 25 5 4 1,3 2,376 420,8 40 30 4 4 1,3 2,094 477,6 40 30 5 4 1,3 2,573 388,7 45 28 3 5 1,7 1,681 594,9 45 28 4 5 1,7 2,199 454,8 50 32 3 5,5 1,8 1,900 526,2 50 32 4 5,5 1,8 2,489 401,7 56 36 4 6 2 2,810 355,8 56 36 5 6 2 3,462 288,9 63 40 4 7 2,3 3,173 315,1 63 40 5 7 2,3 3,911 255,7 63 40 6 7 2,3 4,633 215,8 63 40 8 7 2,3 6,031 165,8 65 50 5 6 2 4,365 229,1 65 50 6 6 2 5,181 193,0 65 50 7 6 2 5,982 167,2 65 50 8 6 2 6,767 147,8 70 45 5 7,5 2,5 4,391 227,7 75 50 5 8 2,7 4,793 208,6 75 50 6 8 2,7 5,688 175,8 75 50 7 8 2,7 6,567 152,3 75 50 8 8 2,7 7,431 134,6 80 50 5 8 2,7 4,990 200,4 80 50 6 8 2,7 5,924 168,8 80 60 6 8 2,7 6,395 156,4 80 60 7 8 2,7 7,392 135,3 80 60 8 8 2,7 8,373 119,4 90 56 5,5 9 3 6,172 162,0 90 56 6 9 3 6,700 149,3 90 56 8 9 3 8,773 114,0 100 63 6 10 3,3 7,526 132,9 100 63 7 10 3,3 8,704 114,9 100 63 8 10 3,3 9,866 101,4 100 63 10 10 3,3 12,14 82,36 100 65 7 10 3,3 8,814 113,5 100 65 8 10 3,3 9,991 100,1 100 65 10 10 3,3 12,30 81,31 110 70 6,5 10 3,3 8,985 111,3 110 70 8 10 3,3 10,93 91,46 125 80 7 11 3,7 11,04 90,60 125 80 8 11 3,7 12,53 79,81 125 80 10 11 3,7 15,47 64,66 125 80 12 11 3,7 18,34 54,53 140 90 8 12 4 14,13 70,77 140 90 10 12 4 17,46 57,28 160 100 9 13 4,3 17,96 55,69 160 100 10 13 4,3 19,85 50,38 160 100 12 13 4,3 23,58 42,40 160 100 14 13 4,3 27,26 36,69 180 110 10 14 4,7 22,24 44,97 180 110 12 14 4,7 26,44 37,82 200 125 11 14 4,7 27,37 36,54 200 125 12 14 4,7 29,74 33,62 200 125 14 14 4,7 34,43 29,04 200 125 16 14 4,7 39,07 25,60 Примечание: Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Уголок гнутый равнополочный ГОСТ 19771-93. Рис. Уголок гнутый равнополочный по ГОСТ 19771-93. Условные обозначения: b – ширина полки; S – толщина полки; R – радиус кривизны. Таблица. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2. b, мм S, мм R, не более, мм Масса 1 м, кг Количество метров в 1 т 36 3 4 1,569 637,2 40 2,5 3 1,485 673,3 40 3 4 1,758 568,9 50 3 4 2,229 448,7 50 4 6 2,907 344,0 60 3 4 2,700 370,4 60 4 6 3,535 282,9 70 4 6 4,163 240,2 80 3 4 3,642 274,6 80 4 6 4,791 208,7 80 5 7 5,924 168,8 80 6 9 7,011 142,6 80 7 9 8,113 123,3 100 4 6 6,047 165,4 100 5 7 7,494 133,4 100 6 9 8,895 112,4 100 7 9 10,31 96,99 120 5 7 9,064 110,3 120 6 9 10,78 92,77 Таблица. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной. b, мм S, мм R, не более, мм Масса 1 м, кг Количество метров в 1 т 55 3 7 2,434 410,9 60 3 7 2,669 374,6 70 4 10 4,109 243,4 80 4 10 4,737 211,1 80 5 10 5,873 170,3 100 4 10 5,993 166,9 100 5 10 7,443 134,4 100 6 14 8,794 113,7 120 5 10 9,013 110,9 160 4 10 9,761 102,5 Примечание : Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Уголки гнутые неравнополочные ГОСТ 19772-93. Рис. Уголок гнутый неравнополочный по ГОСТ 19772-93. Условные обозначения: B – ширина большей полки; b – ширина меньшей полки; S – толщина полки; R – радиус кривизны. Таблица. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2. В, мм b, мм S, мм R, не более, мм Масса 1 м, кг Количество метров в 1 т 32 25 2 3 0,8365 1195 32 25 2,5 3 1,034 967,3 50 35 3,2 5 1,984 504,1 60 40 3 4 2,229 448,7 70 50 4 6 3,535 282,9 80 63 4 6 4,257 234,9 85 35 4 6 3,535 282,9 90 70 4 6 4,791 208,7 100 65 4 6 4,948 202,1 105 100 3 4 4,702 212,7 115 65 5 7 6,709 149,1 120 100 8 12 12,88 77,63 180 140 6 9 14,55 68,74 Таблица. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной. В, мм b, мм S, мм R, не более, мм Масса 1 м, кг Количество метров в 1 т 40 25 2,5 6 1,165 858,0 70 50 4 10 3,481 287,3 85 67 4 10 4,485 222,9 90 70 4 10 4,737 211,1 110 90 5 10 7,443 134,4 115 65 5 10 6,658 150,2 147 125 8 20 15,93 62,77 152 100 5,5 12 10,37 96,44 155 100 6 14 11,38 87,84

acrossteel.ru

Уголок металлический — размеры, ГОСТ, сортамент, вес

Уголком называют фасонный металлопрокат, имеющий сечение Г-образной формы. Металлический уголок выпускается в широком сортаменте и используется практически во всех отраслях народного хозяйства. По форме выделяют два типа этой продукции: равнополочную, наиболее распространенную, и неравнополочную, мало представленную на рынке. Стальной уголок производят двумя способами: горячей прокаткой и гибкой из холодно- или горячекатаного листа.

Сортамент горячекатаного уголка

Высокая прочность этой продукции обеспечивает ее применение для создания конструкций, работающих под воздействием серьезных нагрузок. Сортамент равнополочного горячекатаного уголка регламентируется ГОСТом 8509-93. Стандартом предусмотрены два класса точности прокатки:

• А – повышенной;
• В – обыкновенной.

В производстве углового проката используется углеродистая сталь обыкновенного качества и качественная конструкционная. Для изготовления ответственных конструкций и элементов машин и механизмов используют уголок из низколегированных сталей типа 09Г2С, 10ХСНД. Такая продукция может эксплуатироваться в широком диапазоне температур (-70…+450°C), поэтому востребована в регионах с суровым климатом.

Таблица размеров и массы наиболее распространенного сортамента стального равнополочного уголка по ГОСТу 8509-93

Ширина полки, мм	Толщина полки, мм	Масса 1 метра, кг	Ширина полки, мм	Толщина полки, мм	Масса 1 метра, кг
20	3	0,89	63	4	3,9
	4	1,15		5	4,81
25	3	1,12		6	5,72
	4	1,46	70	5	5,38
30	3	1,36		6	6,39
	4	1,78		7	7,39
35	3	1,6	75	5	5,8
	4	2,1		6	6,89
	5	2,58		7	7,96
40	3	1,85		8	9,02
	4	2,42	80	6	7,36
	5	2,98		7	8,51
45	3	2,08		8	9,65
	4	2,73	90	7	9,64
	5	3,37		8	10,93
50	3	2,32		9	12,2
	4	3,05	100	7	10,79
	5	3,77		8	12,25
	6	4,47		10	15,1



Основные характеристики равнополочного гнутого металлического уголка

Эта металлопродукция производится на профилегибочных станах из листовых горяче- или холоднокатаных заготовок без нагрева. Имеет меньшие прочностные характеристики, по сравнению с горячекатаными изделиями, и меньший вес (для малых партий эта разница незначительна). Внешнее отличие – наружные скругленные уголки, у горячекатаного уголка – четкие, прямые.

Сортамент углового равнополочного гнутого профиля регламентируется ГОСТом 19771-93. По точности профилирования различают три класса: А – высокой точности, Б – повышенной, В – обычной.

Основные области применения равнополочного горячекатаного и гнутого уголка: производство строительных конструкций, изготовление ограждений, навесов, ворот, калиток, элементов машин и механизмов, в мебельной промышленности, для реализации архитектурных и дизайнерских проектов.

Вес металлического уголка — формулы и таблица

Вес 1 м погонного равнополочного и неравнополочного уголка можно определить по таблице или по упрощенной формуле:

M = (A+B)*t*ρ, в которой

M – масса 1 м погонного, кг;

A – ширина полки, м;

B – ширина второй полки, м, для равнополочных изделий A=B;

t – толщина полки, м;

ρ – усредненная плотность стали, равная 7850 кг/м³.

Еще один вариант определения веса уголка – онлайн-калькулятор, который при введении данных показывает табличное значение массы металлоизделия. Если табличное значение отсутствует, калькулятор просчитывает массу по упрощенной формуле.

Таблица массы уголка горячекатаного равнополочного и неравнополочного

Ширина полок уголка и их толщина, мм	Длина отрезка, м	Масса 1 м, кг	Масса отрезка, кг
25х25х3	6	1,12	6,72
25х25х4	6	1,46	8,76
32х32х3	6	1,46	8,76
32х32х4	6	1,93	11,58
35х35х4	6	2,1	12,6
40х40х4	6	2,42	14,52
50х50х5	6	3,77	22,62
50х50х5	11,7	3,77	44,1
63х63х5	6	4,81	28,86
63х63х6	6	5,72	34,32
63х40х5	6	3,91	23,46
70х70х5	6	5,38	32,28
75х75х5	6	5,8	34,8
75х75х6	6	6,39	38,34
75х75х8	6	9,02	54,12
75х50х6	6	5,69	34,14
80х80х6	6	7,36	44,16
90х90х6	12	8,33	99,96
90х90х7	12	9,64	115,68
90х90х8	12	10,93	131,16
100х100х7	12	10,79	129,48
100х100х8	12	12,25	147,0
100х100х10	12	15,1	181,2
100х63х6	6	7,53	45,18
100х63х8	6	9,87	59,22
125х125х8	12	15,6	187,2
125х125х9	12	17,3	207,6
125х125х10	12	19,1	229,2
125х90х8	12	13,5	162,0
140х140х9	12	19,41	232,92
140х140х10	12	21,45	257,04
160х160х10	12	24,67	296,04
200х200х12	12	36,97	443,64

treydmetall.ru

Уголок стальной. Вес. Таблица. | МеханикИнфо

Уголок стальной. Вес. Таблица. 4.33/5 (86.67%) проголосовало 6



Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.

Различают уголки равнополочные и неравнополочные. В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.

По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.

При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный), для каждого из видов уголка формула будет разной.

Читайте также:

Алюминиевый уголок. Размеры и вес алюминиевого уголка.;

Вес стального швеллера. Таблица.;

Вес балки двутавровой. Таблица.;

Швеллер стальной горячекатаный ГОСТ 8240-97. Швеллер характеристики ГОСТ.

Уголок стальной. Вес. Таблица.



Формулы расчета уголка стального.



Уголок равнополочный ГОСТ 8509-93



Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:

Где:

А — ширина полки, мм;

t — толщина полки, мм;

r _{внутренний} — радиус внутреннего закругления, мм;

r _{внешний} — радиус внешнего закругления полок, мм;

ρ — плотность стали, 0,007850 кг/м.



Таблица 1

Теоретический вес уголка равнополочного (ГОСТ 8509-93).



Уголок неравнополочный ГОСТ 8510-86



Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:





Где:

А – ширина большей полки, мм;

B — ширина меньшей полки, мм;

t — толщина полки, мм;

r _{внутренний} — радиус внутреннего закругления, мм;

r _{внешний} — радиус внешнего закругления полок, мм;

ρ — плотность стали, 0,007850 кг/м.



Таблица 2

Теоретический вес уголка неравнополочного (ГОСТ 8510-86).



Уголок гнутый равнополочный ГОСТ 19771-93



Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:





Где:

b — ширина полки;

S — толщина полки;

R — радиус кривизны;

ρ — плотность  стали, 0,007850 кг/м.



Вес стального уголка.

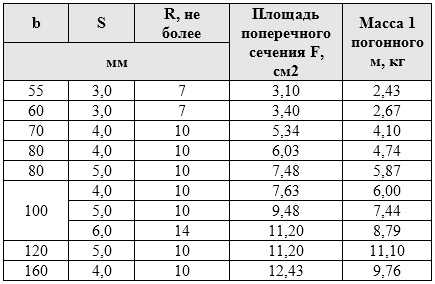

Таблица 3.1

Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм² (47 кгс/мм²).

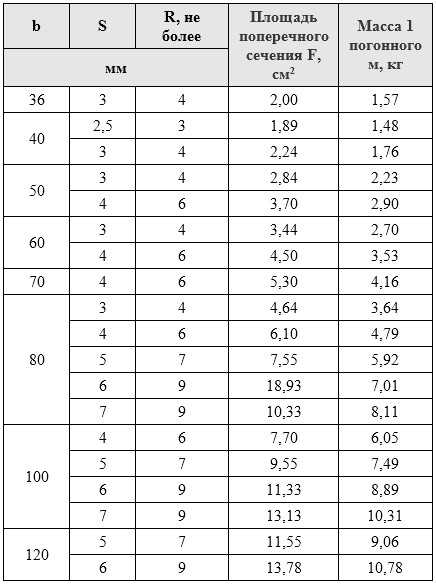

Таблица 3.2

Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм² (47 кгс/мм²).



Уголок гнутый неравнополочный ГОСТ 19772-93



Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:





Где:

b — ширина меньшей полки;

B — ширина большей полки;

S — толщина полок;

R — радиус кривизны;

ρ — плотность стали, 0,007850 кг/м.

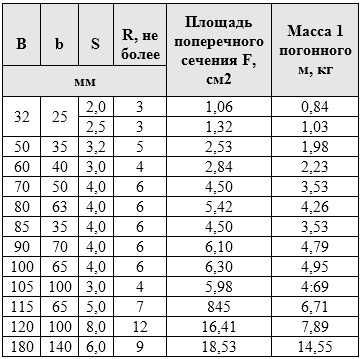

Таблица 4.1

Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).

Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).

Таблица 4.2

Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).

mechanicinfo.ru

Калькулятор веса уголка. Торговый Дом «Профиль»

Калькулятор металлопроката

Уголковые стальные профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах горячекатаных уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы горячекатаных уголков применяется формула:

ρ_у= [(A+B-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

где t — толщина полок; А — ширина большей полки; B — ширина меньшей полки; ρ — плотность материала; r_внешн— радиус внешнего закругления полок; r_внутр— радиус внутреннего закругления.

Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.

Таблицы веса металлических уголков различных ГОСТ и размеров

ОСТ 8509-93 — Уголки стальные горячекатаные равнополочные

Теоретическая масса 1 погонного метра уголка по ГОСТ 8509-93

Наименование	Размеры уголка, мм		Толщина стенки s, мм	Вес метра, кг	Метров в тонне
	a	b
Уголок 20×3	20		3	0.890	1123.6
Уголок 20×4	20		4	1.150	869.57
Уголок 25×3	25		3	1.120	892.86
Уголок 25×4	25		4	1.460	684.93
Уголок 25×5	25		5	1.780	561.8
Уголок 28×3	28		3	1.270	787.4
Уголок 30×3	30		3	1.360	735.29
Уголок 30×4	30		4	1.780	561.8
Уголок 30×5	30		5	2.180	458.72
Уголок 32×3	32		3	1.460	684.93
Уголок 32×4	32		4	1.910	523.56
Уголок 35×3	35		3	1.600	625
Уголок 35×4	35		4	2.100	476.19
Уголок 35×5	35		5	2.580	387.6
Уголок 40×3	40		3	1.850	540.54
Уголок 40×4	40		4	2.420	413.22
Уголок 40×5	40		5	2.980	335.57
Уголок 40×6	40		6	3.520	284.09
Уголок 45×3	45		3	2.080	480.77
Уголок 45×4	45		4	2.730	366.3
Уголок 45×5	45		5	3.370	296.74
Уголок 45×6	45		6	3.990	250.63
Уголок 50×3	50		3	2.320	431.03
Уголок 50×4	50		4	3.050	327.87
Уголок 50×5	50		5	3.770	265.25
Уголок 50×6	50		6	4.470	223.71
Уголок 50×7	50		7	5.150	194.17
Уголок 50×8	50		8	5.820	171.82
Уголок 56×4	56		4	3.440	290.7
Уголок 56×5	56		5	4.250	235.29
Уголок 60×4	60		4	3.710	269.54
Уголок 60×5	60		5	4.580	218.34
Уголок 60×6	60		6	5.430	184.16
Уголок 60×8	60		8	7.100	140.85
Уголок 60×0	60		10	8.700	114.94
Уголок 63×4	63		4	3.900	256.41
Уголок 63×5	63		5	4.810	207.9
Уголок 63×6	63		6	5.720	174.83
Уголок 65×6	65		6	5.910	169.2
Уголок 65×8	65		8	7.730	129.37
Уголок 70×4	70		4,5	4.870	205.34
Уголок 70×5	70		5	5.380	185.87
Уголок 70×6	70		6	6.390	156.49
Уголок 70×7	70		7	7.390	135.32
Уголок 70×8	70		8	8.370	119.47
Уголок 70×0	70		10	10.290	97.18
Уголок 75×5	75		5	5.800	172.41
Уголок 75×6	75		6	6.890	145.14
Уголок 75×7	75		7	7.960	125.63
Уголок 75×8	75		8	9.020	110.86
Уголок 75×9	75		9	10.070	99.3
Уголок 80×5	80		5,5	6.780	147.49
Уголок 80×6	80		6	7.360	135.87
Уголок 80×7	80		7	8.510	117.51
Уголок 80×8	80		8	9.650	103.63
Уголок 80×10	80		10	11.880	84.18
Уголок 80×12	80		12	14.050	71.17
Уголок 90×6	90		6	8.330	120.05
Уголок 90×7	90		7	9.640	103.73
Уголок 90×8	90		8	10.930	91.49
Уголок 90×9	90		9	12.200	81.97
Уголок 90×10	90		10	13.480	74.18
Уголок 90×12	90		12	15.960	62.66
Уголок 100×6.5	100		6,5	10.060	99.4
Уголок 100×7	100		7	10.790	92.68
Уголок 100×8	100		8	12.250	81.63
Уголок 100×10	100		10	15.100	66.23
Уголок 100×12	100		12	17.900	55.87
Уголок 100×14	100		14	20.630	48.47
Уголок 100×15	100		15	21.970	45.52
Уголок 100×16	100		16	23.300	42.92
Уголок 110×7	110		7	11.890	84.1
Уголок 110×8	110		8	13.500	74.07
Уголок 120×8	120		8	14.760	67.75
Уголок 120×10	120		10	18.240	54.82
Уголок 120×12	120		12	21.670	46.15
Уголок 120×15	120		15	26.680	37.48
Уголок 125×8	125		8	15.460	64.68
Уголок 125×9	125		9	17.300	57.8
Уголок 125×10	125		10	19.100	52.36
Уголок 125×12	125		12	22.680	44.09
Уголок 125×14	125		14	26.200	38.17
Уголок 125×16	125		16	29.650	33.73
Уголок 140×9	140		9	19.410	51.52
Уголок 140×10	140		10	21.450	46.62
Уголок 140×12	140		12	25.500	39.22
Уголок 150×10	150		10	23.020	43.44
Уголок 150×12	150		12	27.390	36.51
Уголок 150×15	150		15	33.820	29.57
Уголок 150×18	150		18	40.110	24.93
Уголок 160×10	160		10	24.670	40.54
Уголок 160×11	160		11	27.020	37.01
Уголок 160×12	160		12	28.350	35.27
Уголок 160×14	160		14	33.970	29.44
Уголок 160×16	160		16	38.520	25.96
Уголок 160×18	160		18	43.010	23.25
Уголок 160×20	160		20	47.440	21.08
Уголок 180×11	180		11	30.470	32.82
Уголок 180×12	180		12	33.120	30.19
Уголок 180×15	180		15	40.960	24.41
Уголок 180×18	180		18	48.660	20.55
Уголок 180×20	180		20	53.720	18.62
Уголок 200×12	200		12	36.970	27.05
Уголок 200×13	200		13	39.920	25.05
Уголок 200×14	200		14	42.800	23.36
Уголок 200×16	200		16	48.650	20.55
Уголок 200×18	200		18	54.400	18.38
Уголок 200×20	200		20	60.080	16.64
Уголок 200×24	200		24	71.260	14.03
Уголок 200×25	200		25	74.020	13.51
Уголок 200×30	200		30	87.560	11.42
Уголок 220×14	220		14	47.400	21.1
Уголок 220×16	220		16	53.830	18.58
Уголок 250×16	250		16	61.550	16.25
Уголок 250×18	250		18	68.860	14.52
Уголок 250×20	250		20	76.110	13.14
Уголок 250×22	250		22	83.310	12
Уголок 250×25	250		25	93.970	10.64
Уголок 250×28	250		28	104.500	9.57
Уголок 250×30	250		30	111.440	8.97
Уголок 250×35	250		35	128.510	7.78

ГОСТ 8510-86 — Уголки стальные горячекатаные неравнополочные

Теоретическая масса 1 погонного метра уголка по ГОСТ 8510-86

Наименование	Размеры уголка, мм		Толщина стенки s, мм	Вес метра, кг	Метров в тонне
	a	b
Уголок 25×16×3	25	16	3	0.910	1098.9
Уголок 30×20×3	30	20	3	1.120	892.86
Уголок 30×20×4	30	20	4	1.450	689.66
Уголок 32×20×3	32	20	3	1.170	854.7
Уголок 32×20×4	32	20	4	1.520	657.89
Уголок 40×25×3	40	25	3	1.480	675.68
Уголок 40×25×4	40	25	4	1.940	515.46
Уголок 40×25×5	40	25	5	2.370	421.94
Уголок 40×30×4	40	30	4	2.260	442.48
Уголок 40×30×5	40	30	5	2.460	406.5
Уголок 45×28×3	45	28	3	1.680	595.24
Уголок 45×28×4	45	28	4	2.200	454.55
Уголок 50×32×3	50	32	3	1.900	526.32
Уголок 50×32×4	50	32	4	2.400	416.67
Уголок 56×36×4	56	36	4	2.810	355.87
Уголок 56×36×5	56	36	5	3.460	289.02
Уголок 63×40×4	63	40	4	3.170	315.46
Уголок 63×40×5	63	40	5	3.910	255.75
Уголок 63×40×6	63	40	6	4.630	215.98
Уголок 63×40×8	63	40	8	6.030	165.84
Уголок 65×50×5	65	50	5	4.360	229.36
Уголок 65×50×6	65	50	6	5.180	193.05
Уголок 65×50×7	65	50	7	5.930	168.63
Уголок 65×50×8	65	50	8	6.770	147.71
Уголок 70×45×5	70	45	5	4.300	232.56
Уголок 75×60×5	75	60	5	4.790	208.77
Уголок 75×60×6	75	60	6	5.690	175.75
Уголок 75×60×7	75	60	7	6.570	152.21
Уголок 75×60×8	75	60	8	7.430	134.59
Уголок 80×50×5	80	50	5	4.490	222.72
Уголок 80×50×6	80	50	6	5.920	168.92
Уголок 80×60×6	80	60	6	6.390	156.49
Уголок 80×60×7	80	60	7	7.390	135.32
Уголок 80×60×8	80	60	8	8.370	119.47
Уголок 90×56×5	90	56	5,5	6.170	162.07
Уголок 90×56×6	90	56	6	6.700	149.25
Уголок 90×56×8	90	56	8	8.770	114.03
Уголок 100×63×6	100	63	6	7.530	132.8
Уголок 100×63×7	100	63	7	8.700	114.94
Уголок 100×63×8	100	63	8	9.870	101.32
Уголок 100×63×10	100	63	10	12.140	82.37
Уголок 100×65×7	100	65	7	8.810	113.51
Уголок 100×65×8	100	65	8	9.990	100.1
Уголок 100×65×10	100	65	10	12.300	81.3
Уголок 110×70×6	110	70	6,5	8.980	111.36
Уголок 110×70×8	110	70	8	10.930	91.49
Уголок 125×80×7	125	80	7	11.040	90.58
Уголок 125×80×8	125	80	8	12.580	79.49
Уголок 125×80×10	125	80	10	15.470	64.64
Уголок 125×80×12	125	80	12	18.340	54.53
Уголок 140×90×8	140	90	8	14.130	70.77
Уголок 140×90×10	140	90	10	17.460	57.27
Уголок 160×100×9	160	100	9	17.960	55.68
Уголок 160×100×10	160	100	10	19.850	50.38
Уголок 160×100×12	160	100	12	23.580	42.41
Уголок 160×100×14	160	100	14	27.260	36.68
Уголок 180×110×10	180	110	10	22.200	45.05
Уголок 180×110×12	180	110	12	26.400	37.88
Уголок 200×125×11	200	125	11	27.370	36.54
Уголок 200×125×12	200	125	12	29.740	33.62
Уголок 200×125×14	200	125	14	34.430	29.04
Уголок 200×125×16	200	125	16	39.070	25.6

www.td-profile.ru

Вес квадрата стального, таблица расчета веса металлического квадрата

Таблица расчета веса квадрата стального, теоретический вес метра погонного

Сторона квадрата а, мм	Вес 1 мп, кг	Метров в тонне
6	0,283	3533,6
7	0,385	2597,4
8	0,502	1992
9	0,636	1572,3
10	0,785	1273,9
11	0,95	1052,6
12	1,13	885
13	1,33	751,9
14	1,54	649,4
15	1,77	565
16	2,01	497,5
17	2,27	440,5
18	2,54	393,7
19	2,82	354,6
20	3,14	318,5
21	3,46	289
22	3,8	263,2
23	4,15	241
24	4,52	221,3
25	4,91	203,7
26	5,3	188,7
27	5,72	174,8
28	6,15	162,6
29	6,6	151,5
30	7,06	141,6
32	8,04	124,4
34	9,07	110,3
35	9,62	104
36	10,17	98,3
38	11,24	89
40	12,56	79,6
42	13,85	72,2
45	15,9	63
46	16,61	60,2
48	18,09	55,3
50	19,62	51
52	21,23	47,1
55	23,75	42,1
58	26,4	37,9
60	28,26	35,4
63	31,16	32,1
65	33,17	30,1
70	38,46	26
75	44,16	22,6
80	50,24	19,9
85	56,72	17,6
90	63,58	15,7
93	67,9	14,7
95	70,85	14,1
100	78,5	12,7
105	86,57	11,6
110	94,98	10,5
115	103,82	9,6
120	113,04	8,8
125	122,66	8,2
130	132,67	7,5
135	143,07	7
140	153,86	6,5
145	165,05	6,1
150	176,63	5,7
160	200,96	5
170	227	4,4
180	254	3,9
190	283	3,5
200	314	3,2



Смотрите также: Online-калькулятор расчета веса и длинны стального квадрата в зависимости от марки стали и его размеров.



Сколько весит 1 погонный метр металлического квадрата? Как пересчитать количество погонных метров квадрата заданного размера в килограммы и тонны? Ответы на эти вопросы вы найдете в таблице расчета веса стального квадрата.

На сайте металлобазы «Аксвил» вы можете купить квадрат стальной в Минске оптом и в розницу.

aksvil.by

Вес уголка горячекатаного равнополочного. Размеры по ГОСТ 8509-93.

Вес и размеры уголка равнополочного горячекатаного по ГОСТ 8509-93 Уголок, или угловой прокат — является катаным или тянутым профилем, один из базовых элементов металлических конструкций. Уголок представляет собой балку Г-образного сечения различных размеров из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали. Прокатный уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (в сочетании с другими профилями: швеллером и двутавром и т. п.) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях. Для расчета объема заказа нужно знать сколько кг в метре уголка и количество погонных метров угловой стали. Это сэкономит время на выполнение различных расчетов. Для начала необходимо разобраться с различными видами этого изделия. Сортамент уголка включает следующие размеры наиболее ходового металлического равнополочного уголка: 25х25 — 25х25х3, 25х25х4, 32х32 — 32х32х2, 32х32х3, 32х32х4, 35х35 — 35х35х3, 35х35х3, 35х35х4, 35х35х5, 40х40 — 40х40х2, 40х40х3, 40х40х4, 45х45 — 45х45х3, 45х45х4, 45х45х5, 50х50 — 50х50х4, 50х50х5, 63х63 — 63х63х4, 63х63х5, 63х63х6, 75х75 — 75х75х5, 75х75х6, 75х75х7, 80х80 — 80х80х5, 80х80х6, 80х80х7, 80х80х8, 90х90 — 90х90х6, 90х90х7, 90х90х8, 90х90х9, 100х100 — 100х100х7, 100х100х8, 100х100х10, 125х125 — 125х125х9, 125х125х10, 160х160 — 160х160х10, 160х160х12, 180х180 — 180х180х11, 180х180х12,  200х200 — 200х200х12, 200х200х14 мм. Наименьшими размерами и весом обладает уголок металлический 25х25х3. Он поставляется длиной шесть метров и применяется, в основном, для изготовления металлических решеток на окна небольших размеров. Из уголка 40х40 очень часто производят изготовление метаталлических заборов, поэтому он пользуется хорошим спросом в Украине.   Уголок 50х50 имеет большую ширину полки и больший вес по длине. Масса одного погонного метра при толщине полки 5 мм составляет 3,77 кг на погонный метр. Стальной уголок 75х75х7 используется при изготовлении ворот и дверей. Вес метра погонного составляет 7,96 кг/м. Он может иметь размеры полки 5, 6, 7, 8, 9 мм по толщине и в выступать качестве опорного элемента.    Уголок 100х100 широко используется в строительстве зданий как угол для обрамления стыков различного рода стен. Для того, чтобы узнать сколько весит уголок (сколько кг в метре) воспользуйтесь таблицей равнобоких уголков по ГОСТ. Иногда нужно узнать, размеры уголка по ГОСТ, все эти сведения можно найти в таблице. Там есть все размеры в соответствии с ГОСТом. Вы можете также воспользоваться онлайн-калькулятор веса уголка металлического. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно. Надеемся использование сервиса окажется максимально удобным и полезным для вас. Таблица уголков — Масса уголка равнополочного стального Размеры уголка, мм Ширина полки А, мм Толщина стенки t, мм Вес 1 метра, кг Метров в 1 тонне Допустимые отклонения веса, % Повыш. точности Обычной 20х20х3 20 3 0,89 1123,6 ± 1,25 ± 1,50 20х20х4 20 4 1,15 869,57 ± 1,25 ± 1,50 25х25х3 25 3 1,12 892,86 ± 1,25 ± 1,50 25х25х4 25 4 1,46 684,93 ± 1,25 ± 1,50 28х28х3 28 3 1,27 787,4 ± 1,25 ± 1,50 32х32х3 32 3 1,46 684,93 ± 1,25 ± 1,50 32х32х4 32 4 1,91 523,56 ± 1,25 ± 1,50 35х35х3 35 3 1,6 625 ± 1,25 ± 1,50 35х35х4 35 4 2,1 476,19 ± 1,25 ± 1,50 40х40х3 40 3 1,85 540,54 ± 1,25 ± 1,50 40х40х4 40 4 2,42 413,22 ± 1,25 ± 1,50 40х40х5 40 5 2,98 335,57 ± 1,25 ± 1,50 45х45х3 45 3 2,08 480,77 ± 1,25 ± 1,50 45х45х4 45 4 2,73 366,3 ± 1,25 ± 1,50 45х45х5 45 5 3,37 296,74 ± 1,50 ± 2,00 50х50х3 50 3 2,32 431,03 ± 1,50 ± 2,00 50х50х4 50 4 3,05 327,87 ± 1,50 ± 2,00 50х50х5 50 5 3,77 265,25 ± 1,50 ± 2,00 56х56х4 56 4 3,44 290,7 ± 1,50 ± 2,00 56х56х5 56 5 4,25 235,29 ± 1,50 ± 2,00 63х63х4 63 4 3,91 255,75 ± 1,50 ± 2,00 63х63х5 63 5 4,81 207,9 ± 1,50 ± 2,00 63х63х6 63 6 5,72 174,83 ± 1,50 ± 2,00 70х70х5 70 5 5,83 185,87 ± 1,50 ± 2,00 70х70х6 70 6 6,39 156,49 ± 1,50 ± 2,00 70х70х7 70 7 7,39 135,32 ± 1,50 ± 2,00 70х70х8 70 8 8,37 119,47 ± 1,50 ± 2,00 75х75х5 75 5 5,8 172,41 ± 1,50 ± 2,00 75х75х6 75 6 6,89 145,14 ± 1,50 ± 2,00 75х75х7 75 7 7,96 125,63 ± 1,50 ± 2,00 75х75х8 75 8 9,02 110,86 ± 1,50 ± 2,00 75х75х9 75 9 10,07 99,3 ± 1,50 ± 2,00 80х80х6 80 6 7,36 135,87 ± 1,50 ± 2,00 80х80х7 80 7 8,51 117,51 ± 1,50 ± 2,00 80х80х8 80 8 9,65 103,63 ± 1,50 ± 2,00 90х90х6 90 6 8,33 120,05 ± 1,50 ± 2,00 90х90х7 90 7 9,64 103,73 ± 1,50 ± 2,00 90х90х8 90 8 10,93 91,49 ± 2,00 ± 2,50 90х90х9 90 9 12,2 81,97 ± 2,00 ± 2,50 100х100х6.5 100 6,5 10,06 99,4 ± 2,00 ± 2,50 100х100х7 100 7 10,76 92,68 ± 2,00 ± 2,50 100х100х8 100 8 12,25 81,63 ± 2,00 ± 2,50 100х100х10 100 10 15,1 66,23 ± 2,00 ± 2,50 100х100х12 100 12 17,9 55,87 ± 2,00 ± 2,50 100х100х14 100 14 20,63 48,47 ± 2,00 ± 2,50 100х100х16 100 16 23,3 42,92 ± 2,00 ± 2,50 110х110х8 110 8 13,5 74,07 ± 2,00 ± 2,50 125х125х8 125 8 15,46 64,68 ± 2,00 ± 2,50 125х125х9 125 9 17,3 57,8 ± 2,00 ± 2,50 125х125х10 125 10 19,1 52,36 ± 2,00 ± 2,50 125х125х12 125 12 22,68 44,09 ± 2,00 ± 2,50 125х125х14 125 14 26,2 38,17 ± 2,00 ± 2,50 125х125х16 125 16 29,65 33,73 ± 2,50 ± 3,00 140х140х9 140 9 19,41 51,52 ± 2,50 ± 3,00 140х140х10 140 10 21,45 46,62 ± 2,50 ± 3,00 140х140х12 140 12 25,5 39,22 ± 2,50 ± 3,00 160х160х10 160 10 24,67 40,54 ± 2,50 ± 3,00 160х160х11 160 11 27,02 37,01 ± 2,50 ± 3,00 160х160х12 160 12 28,35 35,27 ± 2,50 ± 3,00 160х160х14 160 14 22,97 29,44 ± 2,50 ± 3,00 160х160х16 160 16 38,52 25,96 ± 2,50 ± 3,00 160х160х18 160 18 43,01 23,25 ± 2,50 ± 3,00 160х160х20 160 20 47,44 21,08 ± 2,50 ± 3,00 180х180х11 180 11 30,1 32,79 ± 2,50 ± 3,00 180х180х12 180 12 33,1 30,21 ± 2,50 ± 3,00 200х200х12 200 12 37 27,03 ± 2,50 ± 3,00 В таблицах приведен вес 1 метра уголка согласно ГОСТ (теоретический вес) и сколько уголка в тонне, в реальности, как показывает практика, вес метра погонного у разных заводов- производителей имеет отклонения в большую или меньшую сторону. Все это необходимо учитывать при расчете массы уголка при заказе. В таблице приведены предельно допустимые отклонения фактического веса от теоретического веса погонного уголка по ГОСТу. Для автоматического расчета массы стальных уголков воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката». Калькулятор массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать уголок из металла нержавеющего или оцинкованного. Металлический калькулятор уголок рассчитывает вес угловой стали по специальной формуле, которая считает длину развертки (по размерам полок и длине заготовок), и считает общую длину заготовок (по суммарному весу пакета уголков и размерам сечения).

sbk.ltd.ua
