Монтаж металлочерепицы своими руками - пошаговая инструкция!

Металлочерепица во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Монтаж металлочерепицы своими рукамиМонтаж металлочерепицы своими руками

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Узнайте, что лучше — мягкая кровля или металлочерепица, а также как выбрать лучший материал, из нашей новой статьи.

Покрытие кровли металлочерепицей начинается с расчетов.

МеталлочерепицаМеталлочерепицаМеталлочерепица
Металлочерепица

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

РасчетРасчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыДоборные элементыКомплектующие для кровли
Комплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

  • ножницы по металлу;
  • стремянка;
  • электродрель;
  • длинная рейка;
  • шуруповерт;
  • монтажная лента;
  • измерительный прибор;
  • молоток;
  • маркер;
  • средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

  • гидроизоляция;
  • черепица;
  • кровельные планки;
  • аэроролик;
  • планки для торцов и конька;
  • декоративные накладки;
  • саморезы, шайбы-уплотнители к ним;
  • доски 2,5х10 см;
  • направляющая доска.

Этап 3. Основание

Обрешетка под металлочерепицуОбрешетка под металлочерепицу

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

КонтробрешеткаКонтробрешеткаКонтробрешетка Контробрешетка

Важно! При расчете шага учитывается также месторасположение окон – нежелательно ставить над ними стропила.

Этап 4. Термоизоляция

Кровельный пирогКровельный пирог

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

  1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
  2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
  3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
  4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

 Монтаж карнизной планкиМонтаж карнизной планкиКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 ммКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэророликаМонтаж аэроролика

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

КонекКонекКонекКонек

Важно! Если наклон крыши превышает 45ᵒ, то следует заранее рассчитать совместимость конкретной модели коньковой планки с этим углом. Если этого не сделать, то последствия могут быть самыми плачевными, вплоть до полной замены кровельного покрытия.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы
Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

ЕндоваЕндова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элементУстановка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Как крепить металлочерепицу
Как крепить металлочерепицуКак крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезамиПравила крепления металлочерепичных листов саморезамиСхема укладки листовСхема укладки листов

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыМонтаж металлочерепицыКрыша из металлочерепицы своими руками
Крыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаУзел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицей
После уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

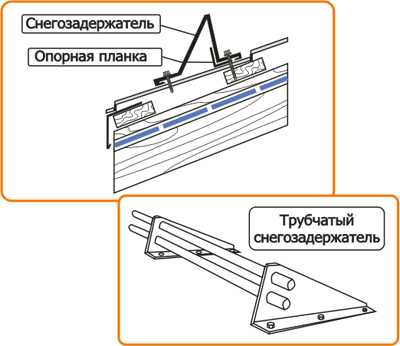

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

  1. Грязь и сухие листья смываются влажной ворсистой щеткой.
  2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
  3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
  4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
  5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

stroyday.ru

пошаговая инструкция, технология укладки своими руками

Металлочерепица – популярный материал для обшивки кровли. Он обладает превосходными техническими характеристиками и скромной массой. Для его монтажа принято приглашать специалистов, но можно все работы провести самостоятельно, следуя пошаговой инструкции и соблюдая необходимые критерии.

Правила и требования к укладке металлочерепицы

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила:

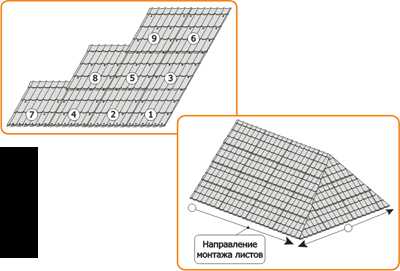

  1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
  2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
  3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
  4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
  5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
  6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
  7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
  8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
  9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
  10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Утепление кровли

Перед укладкой теплоизоляции сначала на стропила помещается пароизоляция. Максимальный слой материала для удержания тепла – 25 см. На него монтируется антиоксидантная плёнка, крёпёж происходит деревянными брусками к стропилам.

Чтобы осадки стекали в водосток, теплоизоляцию фиксируйте с незначительным припуском (2-3 см).

Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

  1. Проведение расчётов.
  2. Укладывается гидроизоляция.
  3. Создаётся контробрешётка.
  4. Крепятся кронштейны к водостоку.
  5. Монтируется обрешётка.
  6. Ставится карнизная планка.
  7. Присоединяется ендова.
  8. Укладываются и фиксируются листы материала.
  9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

  1. Вычислению площади каждого ската;
  2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
  3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
  4. Подсчёту числа листов в линии (ряду).
  5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой:

Также до покупки уделите внимание углу наклона крыши. Он должен быть не менее 11 градусов. Это минимальный показатель для проведения монтажа.

Для самих работ понадобятся следующие инструменты:

  1. Ножницы по металлу.
  2. Электрическая дрель.
  3. Шуруповёрт.
  4. Рулетка.
  5. Молоток.
  6. Специальная лента для монтажа.
  7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

  • материалов для гидроизоляции;
  • кровельных планок;
  • аэророликов;
  • коньковых и торцевых планок;
  • досок 2,5 х 10 см;
  • направляющей доски;
  • саморезов и уплотнителей для них.

Укладка гидроизоляции



Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата со стороны утеплителя.

Схема обустройства такова:

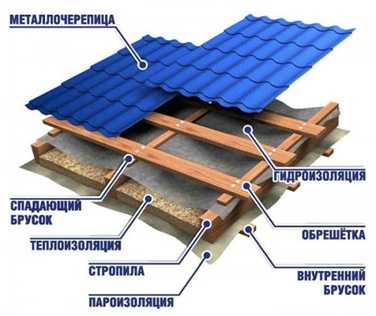

Схема устройства теплой крыши (кровельный пирог)

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

  1. Опоры для работников при создании главной обрешётки.
  2. Защита гидроизоляции от повреждений и обрешётки от влаги.
  3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке:

  1. На стропила, уже покрытые защитой от воды, прибиваются бруски. Дистанция между ними идентична расстоянию между стропилами. Для крепежа применяются оцинкованные гвозди с шагом 30 см.
  2. В зоне конька окончания брусков спиливаются, чтобы добиться их плотного примыкания друг к другу. Их угол обуславливается углом скатной крутизны.
  3. В ендове обрешёточные рейки ставятся на дистанции 10 см от внутреннего угла с двух сторон. Здесь они монтируются к продольным доскам.

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

  1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
  2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
  3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
  4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме:

  1. Установка воронки и ближайших желобов.
  2. Фиксация кромок желобов к плоскости ветровой доски – применяются саморезы.
  3. Крепление п.1 , пока профили этих элементов полностью не совпадут.
  4. Монтаж желобных профилей на кронштейны со стыковкой.
  5. Заполнение пустых торцов заглушками.
  6. Соединение труб и воронок с помощью отводов.
  7. Установка кронштейна для размещения трубы.
  8. Обозначение вектора монтажа водосточной системы дял монтажа вертикальных элементов конструкции.

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Стоит знать, что нельзя устраивать стропила над самими окнами!

Далее предложена схема монтажа обрешётки на примере металлочерепицы трёх марок:

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка.

Установка карнизной планки

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

  1. Подшивание шпоновой доски на передний участок основания.
  2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
  3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
  4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

Далее крыша облицовывается черепицей, и собираются другие элементы.

Монтаж ендовы

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы здесь следующий:

  1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
  2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
  3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
  4. Процесс дублируется для вторых и следующих линий.
  5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

  1. По его планке прокладывается специальная уплотнительная лента (аэроролик). Её окончания придавливаются к металлчерепице, и она приклеивается. Эта мера защищает пространство под коньком от осадков. А его планку и данную ленту должен отделять зазор для вентиляции. Его параметр – 5 мм.
  2. Фиксация конька на планках, устроенных на торцевых частях металлочерепицы. Здесь он должен иметь выступ 2-3 см. При работе с плоским коньком его укладка осуществляется внахлёст.

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так:

  1. В трубе создаётся штроба. Её глубина: 1-1,5 см.
  2. В неё помещается планка фартука 1 (внутреннего). Участок примыкания покрывается герметиком.
  3. На фартуке размещается черепица и закрепляется саморезами.
  4. На материал монтируются элементы фартука 2 (верхнего).

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Установка снегозадержателей

Эти приспособления могут быть трубчатыми, решётчатыми и уголковыми. Первые фиксируются в таком порядке:

  1. Создание разметки расположения устройств.
  2. Усиление обрешётки с помощью дополнительного бруска.
  3. Сборка конструкции. Болты не затягиваются.
  4. Сам монтаж к кровле, в которой создаются отверстия для крепежей. Для их размещения подходит только нижняя волна, прилегающая к обрешётке.
  5. Присоединение к скату болтами. 0,8 х 6 см. Шаг – 30-50 см.
  6. Гидроизоляция отверстий – применяются резиновые прокладки.
  7. Вставка самих трубок.

При наличии мансарды они устраиваются над всеми оконными проёмами. Их дистанция от крайней части крыши – 40-50 см.

Вторые ставятся под значительным углом там, где концентрируются огромные объёмы снега. Предельная высота решётки – 20 см.

Третьи фиксируются саморезами или стальными уголками, обязательно на верхнюю волну материала. Вариации расположения: хаотичное или в один ряд.

fasad-prosto.ru

инструкция, уплотнитель для ендовы, стыковка по длине, как стыковать

Содержание:

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.


Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

  • Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
  • Шуруповертом с возможностью регулировать скорость оборотов.
  • Рулетка.
  • Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
  • Фломастером для разметки.
  • Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.


Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

  1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
  2. Карнизную и торцевую планки.
  3. Ендовы внутреннего и наружного типа.
  4. Разжелобки, планки примыканий.
  5. Уплотнитель для ендовы металлочерепицы.
  6. Вентиляционные трубы и выходы.
  7. Выходы под антенны.
  8. Переходник для дымоходной трубы.
  9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа - схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.


В процессе монтажа покрытия предстоит сделать следующее:

  1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
  2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
  3. Подшить кровельный карниз.
  4. Уложить гидроизоляционный слой и обустроить контробрешетку.
  5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
  6. Установить карнизную планку.
  7. Зафиксировать внутренние ендовы и фартуки.
  8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
  9. Смонтировать коньковую и торцевую планки.
  10. Установить наружные ендовы, фартуки, внешние планки примыканий.
  11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
  12. Установить водосточные элементы.
  13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.


Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.


Как укрепить длинные крюки:

  1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
  2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
  3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
  4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.


Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.


Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.


Речь идет о таких местах:

  • Пересечение ската с внутренними углами.
  • Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
  • Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.


Порядок монтажа:

  1. Подбирается подходящая по размеру планка примыкания.
  2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
  3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
  4. Штробы заполняют силиконовым герметиком.
  5. В него погружают конец планки: для ее крепления используются саморезы.
  6. По периметру дымоход оснащается внутренним фартуком.
  7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы - инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.


Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.


Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.


Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

  • Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
  • Через 3 месяца после монтажа проводится подтяжка саморезов.
  • Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.



kryshadoma.com

Схема укладки металлочерепицы: особенности

Крыша каждого дома является очень важным со всех точек зрения элементом. Она выполняет одну из наиболее главных функций любого помещения (независимо от того предназначено оно для жилья или же для какой-либо коммерческой деятельности) - защитную. Именно на крышу со всех сторон постоянно обрушивается настоящий шквал всевозможных ненастий, которые ведут за собой физические и другие виды повреждений кровли. Таким образом, крыша, выступая сама защитником вашего жилища, принимает весь удар на себя. Для того чтобы хоть как то снизить уровень данного напряжения и отрицательного воздействия необходимо, во-первых, правильно осуществить выбор строительных материалов, во-вторых, профессионально осуществить укладку выбранных кровельных материалов и, разумеется, постоянно следить за их состоянием. Именно эти 3 важных шага приведут вас к тому, что вам не придется уже через несколько лет после окончания монтажа крыши приступать к ее капитальному ремонту.

Крыша выполняет одну из основных функций - защитную. Обеспечивает Вашему дому комфорт, чистоту и уют.

Правила монтажа кровли из металлочерепицы

Если вы намерены наносить кровлю на свой собственный дом, наилучшим вариантом станет такой материал, как металлочерепица. Он используется в данной сфере уже достаточно давно, имеет свои особенности, однако, до сих пор многие нюансы того, как именно производится установка данного вида материала на кровлю, не всем известны.

Основная характеристика металлочерепицы

Еще совсем недавно металлочерепица в качестве кровельного материала была здесь в России практически чужестранкой. В большинстве своем это был импортный материал, ввозимый в страну под маркой «Rannila Steel Oy». Сейчас же количество производителей существенно увеличилось, что, естественно, отразилось и на предлагаемой в строительных магазинах продукции. Да и на цене это тоже отразилось, ведь стоимость металлочерепицы отечественного производства значительно ниже тех, что установлены на продукции импортных поставок. Выбор именно металлочерепицы станет замечательной альтернативой настоящей черепицы. Ведь не каждому по силам и по карману приобрести натуральный материал, а металлочерепица является своего рода «бюджетным» вариантом для тех, кто не может себе позволить более дорогие кровельные материалы.

К минусам данного выбора относится то, что в холодных климатических зонах он очень плохо удерживает тепло в доме.

К минусам данного выбора относится то, что в холодных климатических зонах он очень плохо удерживает тепло в доме и, наоборот, очень хорошо пропускает холодные потоки воздуха извне. Соответственно, и шумоизоляции в таком случае никакой наблюдаться не будет. Именно поэтому, для того чтобы ваше решение впоследствии вас не разочаровало, вам придется использовать дополнительные материалы и проводить соответствующие мероприятия, позволяющие повысить показатели звуко- и теплоизоляции. Внешний же вид металлочерепицы сразу же преобразит все ваше сооружение и теперь кроме защитной функции, кровля будет выполнять еще и эстетическую, украшая дом и придавая ему завершенный вид. Насыщенные и яркие цвета позволят сделать акцент именно на вашем сооружении. Она не только способна противостоять солнечным лучам и, соответственно, не выгорает, но еще и всегда выглядит практически как новая. Помимо всего вышеперечисленного, металлочерепица представляет собой облегченный вариант натурального материала (черепицы), что облегчает и сам процесс нанесения кровли на то или иное здание.

Металлочерепица имеет несколько разновидностей. Наиболее похожей на натуральную черепицу является такой ее вид, как Монтеррей, он, соответственно, и самый дорогой. Вариант поэкономнее представлен металлочерепицей Каскад. Сэкономить он позволяет на том, что имеет необычную форму и соответственно больший размер отдельных листов. Внешне Каскад похож на шоколадную плитку. И третий вариант носит название Шанхай. Он больше подходит для кровли больших зданий. Вид ее напоминает некую смесь двух вышеупомянутых разновидностей, хотя и высота гребня в нем намного выше. Итак, учитывая то, что все производители, имеющиеся сейчас на рынке строительных материалов предлагают каждый из трех видов металлочерепицы, можно говорить о том, что выбор ее действительно расширился за последние несколько лет.

В процессе производства листов металлочерепицы используется полностью автоматизированный комплекс.

В процессе производства листов металлочерепицы используется полностью автоматизированный комплекс, иными словами, человеческий фактор, который может отрицательно повлиять на приобретаемые материалом качества, полностью исключен. Многие считают, что данный материал слишком тонкий и поэтому плохо защищает дом от возможных химических и физических повреждений. Но это совершенно неверно, так как металлочерепица, несмотря на свою совсем невыразительную и несущественную толщину (исходный лист не толще 0,7 мм), достаточно прочная. Там же, на производстве, происходит обработка металлического листа полимерным материалом, который и позволяет продлевать срок эксплуатации кровли из металлочерепицы.

Последовательность и основные правила установки металлочерепицы

Главным условием для покрытия крыши металлочерепичными листами явялется- наклонность крыши не менее чем 10 градусов.

Как уже говорилось, металлочерепица не очень хорошо изолирует холод и шум, поэтому под нее необходимо создать так называемый «слоеный пирог» из звукоизоляционных и утепляющих материалов. Особенно к этому совету следует прислушаться тем, кто решил соорудить прямо под крышей мансарду или же настоящий жилой этаж. Мало кому понравится в дождливую ночь не спокойно спать, а считать упавшие на крышу капли. Именно поэтому следует выполнять все предписываемые производителями металлочерепицы указания по ее укладке. Основным советом, который дают профессионалы по укладке металлочерепицы является то, что уклон крыши при таком настиле не должен быть меньше 10 градусов. Если угол больше 20 градусов, то необходимы дополнительные работы по герметизации стыков. Нахлест при продольном покрытии не должен быть меньше 25 см, при поперечном - на целую гофру.

Далее, внимательно следует отнестись не только к процессу установки , но и нарезки металлочерепицы на более мелкие составляющие.

Для этого ни в коем случае не разрешается использовать абразивные круги, которыми на болгарке обычно распиливается тот или иной металл.

Если длина ската крыши превышает 6 м, то потребуется рассчитывать необходимые размеры приобретаемого материала с условием прибавления на необходимые стыки.

В данной ситуации на том месте, где происходит распил, температура очень быстро повышается. В результате, происходит выгорание защитного окрашенного полимерного слоя и, порой, даже самого металла. Все это приводит к дальнейшему разрушению состава материала и легкой подверженности коррозии, которая далее будет связана уже с другими даже с самыми незначительными воздействиями. При обычном распиле не забывайте о том, что постоянно образующиеся опилки необходимо сметать с листа, чтобы он не повреждался. В том случае если длина ската крыши превышает 6 м, вам потребуется рассчитывать необходимые размеры приобретаемого материала с условием прибавления на необходимые стыки. Это позволит вам сэкономить силы на монтаже, так как работать с короткими листами металлочерепицы намного удобнее, чем с крупногабаритными. Помимо этого, данный процесс осуществлять на крыше достаточно опасно.

Правила укладки металлочерепицы

Для того чтобы осуществить монтаж кровли с помощью металлочерепицы вам потребуется:

Электрический лобзик - один из главных инструментов для монтажа металлочерепеицы.

  • листы металлочерепицы;
  • электрический лобзик;
  • шуруповерт;
  • саморезы;
  • строительный уровень;
  • деревянный брус и доски;
  • гвозди;
  • гидроизоляция;
  • степлер.

Как и под любой другой кровельный материал, под металлочерепицу вам потребуется настелить основание. Эти правила чаще всего одинаковы. В отличие от покрытия натуральной черепицей не должно быть усиленное покрытие, но существуют и некоторые правила, по которым проводятся эти мероприятия. Во-первых, необходима обрешетка. В этих целях вам подойдет деревянный брус и доски. Шаг между брусками не должен быть более 70 см. Если такое произошло, то по нему вам необходимо будет нанести довольно-таки плотный слой досок. Если бруски вы укрепили в пределах допустимой нормы, то доски тоже можно будет расположить немного реже. Высота досок, набитых на брусчатую обрешетку не должна превышать размер в 5 см.

После того как вся эта конструкция закреплена, можно переходить к укладке гидроизоляции. Делается это с помощью обычных листов, которые продаются в любом строительном магазине. Ассортимент таких пленок очень широк и выбирать их можно на свое собственное усмотрение. Для их прикрепления используется степлер с крупными скобами. Гидроизоляция не должна располагаться на крыше в натянутом состоянии. Длина зазора должна быть не менее 1,2 - 2 см. Такую процедуру можно повторить несколько раз и сделать многослойную изоляцию. В некоторых случаях специалисты используют разные типы пленок для гидроизоляции. Они зависят от того, какого типа крышу вы покрываете, от того, в каких природных условиях строится дом.

Особенности и последовательность укладки металлочерепицы

Уже после этого приступаем к монтированию самой металлочерепицы. Начинается ее укладка с нижнего края прямоугольного ската. Наиболее удобным способом является такой, при котором схема укладки металлочерепицы начинается с левого нижнего угла одного ската. К нижней рейке прикрепляется первый лист металлочерепицы. Специалисты советуют сначала сделать временное крепление саморезом при помощи обыкновенного шуруповерта. Этот способ нужен для того, чтобы в случае появления несовпадений с последующими листами, вы могли подкорректировать первый лист. Его ровность необходимо тщательно выверять с помощью строительного уровня. Далее происходит поочередное наложение следующих листов металлочерепицы друг на друга. Двигаться необходимо от нижнего края ската к коньку. Выполнив работы по одному ряду, можно переходить к соседнему. Некоторые некоторые используют другой способ. Сначала укрепляют верхний ряд у конька, а потом по очереди подкладывают каждый последующий лист под предыдущий. Такое выполнение не рекомендуется, так как постоянное воздействие на уже закрепленную деталь может привести к повреждению поверхности листа.

Закручивают саморезы в местах ниже линии штамповки на 1,5 см посередине между гребней соседствующих волн в штатном месте, где гарантировано, присутствует доска шаговой обрешетки.

Начиная с укладки нижнего ряда, отдайте предпочтение самым длинным листам. Это позволит существенно облегчить нагрузку на всю крышу. Также, не стоит забывать и о том, что с крыши довольно часто будет стекать большое количество воды вследствие осадков. Поэтому, не оставляйте открытым карниз. Минимальная величина спуска кровли над карнизом должна составлять 40 мм. Соединяя несколько листов, обращаем внимание не только на то, чтобы совпадали их края, но и на особенности волн совмещаемых деталей. Крепление металлочерепичных листов производится с помощью саморезов.

Раз в 2 года не забывайте мыть крышу слабым мыльным раствором.

Расстояние между ними должно быть не более 35 см. Прикручиваются они и шуруповертом и, если нет возможности приобрести его, имеющейся практически у каждого дрелью. При этом следует уменьшить количество ее оборотов. Саморезы могут быть прикреплены в нижней части гребня, равно как и на верхней его части. Но при этом не забудьте о том, что габариты саморезов в разных случаях должны отличаться. Некоторые строители не советуют завинчивать саморезы в верхний гребень волны, но если вы все-таки собираетесь это сделать, то необходимо заранее нарастить места на брусках или досках, к которым прислонится лист металлочерепицы. В первые (в нижние) листы, расположенные у карниза, саморезы прикручиваются в каждую волну. Далее (во второй и третий листы) можно крепить их через одну волну. Резать материал можно не только электролобзиком, но и обычными ручными или же вырубными электроножницами. Для этих целей также подойдет циркулярная пила.

После того как все монтажные работы завершены, не стоит рассчитывать, что на этом ваша работа завершена. С крыши аккуратно сметаем всю лишнюю стружку, в местах, где образовались царапины необходимо провести декоративный ремонт. Раз в 2 года не забывайте мыть крышу слабым мыльным раствором. По истечении нескольких месяцев после покрытия крыши, необходимо провести подтяжку саморезов, ведь материал усядется и вам потребуется укрепить кровлю.

1metallocherepica.ru

Схема монтажа металлочерепицы

Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле.
Подробное описание каждого этапа монтажа позволит избежать ошибок, которые могут возникнуть при обустройстве кровельной системы.

1 Металлочерепица
2 Обрешетка
3 Контробрешетка
4 Гидроизоляция Никофол
5 Карнизная планка
6 Утеплитель
7 Торцевая планка
8 Накладка ендовы
9 Коньковая планка
10 Снегозадержатель
11 Лестница
12 Печная труба
13 Вентиляционный выход
14 Мансардное окно
15 Кровельный вентилятор
16 Антенный выход
17 Водосточная система

КАК ОБРАЩАТЬСЯ С МЕТАЛЛОЧЕРЕПИЦЕЙ

Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, во избежание механических повреждений поверхности материала.
Переносить листы можно, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.


ДОПОЛНИТЕЛЬНАЯ ОБРАБОТКА ЛИСТОВ

Резка листов металлочерепицы производится ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места срезов, сколов и повреждений защитного слоя должны быть окрашены специальной краской для предохранения листа от коррозии.
Для резки металла не используйте шлифмашинку с абразивными кругами (болгарку)!

МОНТАЖ ОБРЕШЕТКИ. ВЕНТИЛЯЦИЯ ПОДКРОВЕЛЬНОГО ПРОСТРАНСТВА

Для обеспечения вентиляции подкровельного пространства важное значение имеет правильно смонтированная контробрешетка и обрешетка. В качестве гидроизоляции под металлочерепицу используйте антиконденсатные пленки, например Никофол NW. Расстелите пленку вдоль карниза.
Обеспечьте провисание пленки между стропилами 1-2 см. Поверх пленки, вдоль стропил, прибейте бруски контробрешетки (минимальное сечение брусков 40х25 мм). Смонтируйте обрешетку на контрообрешетку с шагом, соответствующим шагу волны металлочерепицы.
Выходящая на карниз доска должна быть на 10 - 15 мм толще других.


МОНТАЖ КАРНИЗНОЙ ПЛАНКИ

Карнизная планка защищает нижний край обрешетки от воздействия атмосферных осадков.
Прибейте карнизную планку к обрешетке оцинкованными гвоздями, в шахматом порядке, с шагом 30 см.
Нахлест планок по длине 10 см.


МОНТАЖ ЕНДОВЫ

В местах примыкания одного ската к другому установите ендовы и накладки ендовы.
Планка нижней ендовы укладывается на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки.
Между металлочерепицей и планкой нижней ендовы применяется самоклеящийся пористый уплотнитель.
Для придания кровле завершенного и эстетичного внешнего вида после монтажа листов металлочерепицы прикрепите накладку ендовы.
Накладка ендовы крепится к листам металлочерепицы в верх волны, с шагом 30 - 50 см.

МОНТАЖ ТОРЦЕВОЙ ПЛАНКИ

Торцевая планка крепится снизу вверх саморезами, с шагом 40 см.
Нахлест планок по длине 10 см.

МОНТАЖ КРОВЕЛЬНЫХ ЛИСТОВ

Монтаж металлочерепицы на двускатной крыше начинается с левого или с правого торца ската.
В первом случае, следующий лист устанавливайте под последнюю волну предыдущего.
Во втором случае, следующий лист - на последнюю волну предыдущего.
Монтаж листов металлочерепицы на шатровой крыше следует начинать с середины ската и, равномерно укладывая их, двигаться в разные стороны.
Капиллярная канавка каждого предыдущего листа должна быть накрыта последующим.
Листы металлочерепицы равняются по краю карнизной планки.
Внимание: обрезки листов, использованных на одном скате невозможно использовать на других скатах.

ПРАВИЛЬНОЕ КРЕПЛЕНИЕ ЛИСТОВ САМОРЕЗАМИ

Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке.
Расход саморезов примерно 6-8 шт. на 1м.кв.
Схему крепления листов смотрите на рисунке.

КАК ПЕРЕДВИГАТЬСЯ ПО КРОВЕЛЬНОМУ ЛИСТУ

При передвижении по металлочерепице используйте обувь с мягкой подошвой.
Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки.
Не наступайте на гребень волны!

МОНТАЖ КОНЬКА

Для вентиляции подкровельного пространства листы не должны сходиться под коньковой планкой вплотную друг к другу. По верхнему краю металлочерепицы приклейте уплотнительную ленту. Конек прикрепите к листам саморезами в верхней точке каждой второй волны.
Нахлест планок по длине 10 см.
Для монтажа полукруглого конька на шатровых крышах применяются специальные элементы (накладки конька формы «Y», шатровые заглушки).

ПРИМЫКАНИЕ К СТЕНЕ

На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель, как показано на рисунке. Нахлест планок по длине 10 см.
Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.
Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке).
Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например, Экобит).


МОНТАЖ ИЗЛОМОВ КРОВЛИ

На внешних изломах используется карнизная планка.
Между верхним листом и карнизной планкой приклейте уплотнитель.
На внутренних изломах используется планка примыкания.
Между нижним листом и планкой примыкания приклейте уплотнитель.

МОНТАЖ СНЕГОЗАДЕРЖАТЕЛЕЙ

Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходимо устанавливать снегозадержатели.
Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку.
Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.

Читайте также:


Назад

tsk-krovsistem.ru

Монтаж металлочерепицы: технология, схема, правила укладки

Содержание статьи:

Металлочерепица занимает одно из ведущих мест среди кровельных материалов наших дней. В ней удачно совмещаются надежность, долговечность и эстетическое восприятие индивидуального жилого дома. Чаще всего монтаж кровли из металлочерепицы поручают профессиональным кровельщикам, но если вы уверены в собственных силах, можно попробовать это сделать самому.

Рассчитываем необходимое количество листов

Для того чтобы заказать нужное количество листов, обратите внимание на любой дом, где есть кровля из металлочерепицы. Поперек ската кровли располагаются волны, а вдоль – ряды. Расстояние между рядами является шагом металлочерепицы. Лист, состоящий из шести волн и имеющий шаг 350 мм, называется модуль. В продаже встречаются одномодульные, трехмодульные, шестимодульные, десятимодульные листы. Их называют складские. Но вы можете заказать себе листы по собственным размерам. Цены за спецзаказ будут, конечно, выше, но в случае покрытия многощипцовой крыши от складских листов будет много отходов. При заказе необходимо помнить, что лист металлочерепицы не может быть длиннее 7 м. Минимальная длина листа – 450 мм.

Нижние 50 мм листа, которые меряются от линии реза до гребня волны, называются нижним резом. Его размер одинаков и для складских листов, и для листов, сделанных по спецзаказу. Верхний рез составляет 50 мм для складских листов и до 300 мм для листов по спецзаказу. Меряется верхний рез от гребня волны до верхнего края.

Если вам предстоит устройство кровли из металлочерепицы, сделайте чертеж кровли и разложите по нему листы. В раскладке учитывайте то, что стыки и волны должны составлять единое целое по всей длине и ширине кровли. Производители заранее учли необходимость стыка четырех листов в одной точке и предлагают для этого конструктивные решения. После того как вы разложите на своей кровле листы металлочерепицы, можно будет определиться с тем, какие листы вам нужны, и их общее количество. Определяющим моментом будет удобство монтажа и минимум отходов.

Минимальный уклон крыши должен составлять 11 градусов — это также актуально для металлочерепицы Mera System. Саморезы, которыми крепятся листы, должны быть того же цвета, что и листы. Под саморезы обязательно используется резиновая прокладка. В комплекте поставляются двухметровые кровельные планки и листы размером 1,25х2,0 м из стали того же цвета, что и металлочерепица. Кровельные планки рассчитаны на крыши с уклоном в 30 градусов. Их подгонка для кровель с другими углами (от 11 до 70) производится при монтаже. Если вы заказываете металлочерепицу индивидуально, вы можете заказать и кровельные планки под нее.

Как правильно обращаться с листами металлочерепицы

Несмотря на то что металлочерепица – прочный материал, при работе с ней нужно соблюдать определенные правила. Монтаж металлочерепицы начинается на земле, когда листы распаковываются и раскладываются в стопки для каждого ската. Брать листы голыми руками нельзя, только в защитных рукавицах. При перемещении листа его берут за край линии штамповки. Незакрепленные листы могут срываться ветром и на земле, и на кровле. Поэтому за ними нужно следить. Поднимают листы на кровлю с помощью направляющих из досок. Как это происходит, можно посмотреть на видео.

Устройство крыши из металлочерепицы требует повышенного внимания к перемещению по листам:

  • во-первых, обувь должна быть с мягкой подошвой;
  • во-вторых, наступать на гребень волны нельзя;
  • в-третьих, ступать нужно на носки;
  • в-четвертых, ногу ставить параллельно скату;
  • в-пятых, одна нога должна находиться в одной выемке.

Технология монтажа металлочерепицы допускает раскрой листов под сложные участки крыши на месте. Здесь тоже есть свои тонкости. Болгаркой резать листы нельзя, потому что вы повредите защитный полимерный слой. Для резки применяются ножницы по металлу или электрические высечные. Последние более предпочтительны, так как ими удобно работать не только на земле, но и на крыше. Прежде чем приступать к раскрою, полезно попробовать это сделать на отдельном куске. Металлочерепицу разрезать сложнее, чем обычный стальной лист. Не забывайте про технику безопасности – работайте в защитных очках и рукавицах.

Особенности крепежа металлочерепицы

Инструкция по монтажу металлочерепицы будет неполной без детального описания крепления. Кровельные саморезы должны быть покрыты защитным слоем в цвет кровли. Для крепления используется ЭПДМ прокладка. Стандартные размеры саморезов – 4,8х28 мм. Закручиваются они перпендикулярно обрешетке до состояния чуть сжатой прокладки, как показано на фото. Сильно сжимать ее нельзя и недокручивать тоже нельзя. Стальную стружку убирают мягкой щеточкой.

Шаговая обрешетка для кровли устанавливается из одинаковых досок, набитых на расстоянии шага черепицы. Саморезы закручиваются в штатных местах, которые расположены между гребней соседних волн ниже линии штамповки на 1,0-1,5 см. Коньковая и карнизная доски могут отличаться по толщине от досок обрешетки и к шагу обрешетки не имеют отношения.

Технология укладки металлочерепицы включает в себя пять правил:

  1. Листы должны быть состыкованы по волнам, чтобы защитить кровлю от бокового ветра. При состыковке листов саморезы вкручиваются в гребень волны верхнего листа ниже линии штамповки. Продольные стыки листов затягиваются в первую очередь.
  2.  Листы должны быть состыкованы по рядам. Стыковка по рядам должна происходить на доске обрешетки, саморезами крепится каждая волна.
  3. На карнизе металлочерепица может крепиться двумя способами. В первом случае вода в водосточный желоб стекает с листа. Для этого лист металлочерепицы должен выступать за карниз на 5 см. Карнизная доска должна быть толще досок обрешетки на 1,0-1,5 см. Если вы используете для обрешетки доски размером в 100 мм, то расстояние от карниза до первой доски обрешетки должно составлять 250 мм. Саморезы прикручиваются на 6,0-7,0 см выше линии штамповки через волну. Монтаж металлочерепицы вторым способом производится тогда, когда у крыши есть ступенчатый карниз или нарушена геометрия кровли. При этом вода стекает на карнизную планку, а потом — в водосток.
  4. Самая верхняя доска обрешетки – это опора коньковой доски. Подконьковая доска должна быть толще досок обрешетки на 1,0-1,5 см, чтобы обеспечить вентиляционный зазор. Коньковая планка притягивается к металлочерепице саморезами, расположенными на расстоянии 80 см друг от друга. Саморезы крепятся в гребни волн.
  5. Схема монтажа металлочерепицы на торцах скатов предполагает вкручивание саморезов через волну и прикрепление торцевых планок в гребни волн. К фронтонной доске торцевая планка крепится саморезами с шагом 80 см.

Расход саморезов составляет примерно 8-9 штук на 1 кв.м.

Простой прямоугольный скат

Монтаж крыши из металлочерепицы для стропильной системы, устроенной с шагом 60-90 см, начинается с устройства обрешетки. Доска для обрешетки выбирается обрезная размером 100х25. Первой набивается карнизная доска, которая выводится строго горизонтально, как показано на фото. За ней на расстоянии в 25 см набивается первая доска обрешетки. Все последующие доски обрешетки набиваются на расстоянии 35 см. Шаг обрешетки проверяется через каждые 5 рядов, начиная от первой доски. Укладка металлочерепицы своими руками — дело нелегкое. Ошибетесь с горизонталью карнизной доски – придется перебивать всю обрешетку. На карнизную доску монтируются водосточные крюки, а поверх них – карнизная планка.

Листы металлочерепицы можно укладывать и справа налево, и слева направо, как вам будет удобнее. Если двигаться справа налево, то каждый последующий лист накладывается на предыдущий. При движении слева направо каждый последующий лист подсовывается под предыдущий. Чтобы обеспечить корректную стыковку листов, их сначала прихватывают через один-два ряда, затем закручивают все остальные саморезы и потом крепят окончательно стыковочный ряд.

Для стыковки четырех листов нужно выполнить следующие правила монтажа металлочерепицы: состыковывается пара листов по рядам, а к ним пристыковываются два следующих листа. Другой вариант – состыковать нижние листы по волнам, а затем к ним пристыковать верхние. В точке стыковки четырех листов образуется утолщение. Чтобы его убрать, нужно немного выпрямить капиллярную канавку, расположенную ниже линии штамповки, или срезать часть угла.

Листы металлочерепицы при скреплении между собой образуют прямоугольник. Его нельзя превратить в трапецию или ромб. Любые попытки растянуть в одном месте и ужать в другом приведут к выпиранию линий скрепления. Монтаж металлочерепицы своими руками требует большой аккуратности. Ориентируйтесь на линию карниза, сначала скрепляйте листы между собой, слегка закрепив их на обрешетке. После того как вы убедитесь в том, что прямоугольник ровно ложится на скат, крепите полностью его к обрешетке.

Особенности крепления отдельных элементов

Торцевые планки друг с другом скрепляются с нахлестом в 2 см минимум или по отбортовке. Если вы не подгоняли черепицу по размеру волны к ширине ската, может оказаться так, что на фронтон придется нижний гребень волны. Инструкция по укладке металлочерепицы предлагает откорректировать фронтонный свес или добавить дополнительную кровельную планку. Между планкой и листом можно проложить дополнительный уплотнитель. Если в прямоугольном скате расположены мансардные окна, ни в коем случае нельзя встраивать фартук окна в надрез листа металлочерепицы. По краю надреза в кровле будет дыра.

Технология покрытия крыши металлочерепицей при устройстве мансардных, слуховых окон, труб, которые расположены ниже конька, предполагает использование одномодульных листов – по два на каждый элемент. Прежде чем монтировать планки конька, нужно провести работы по устройству подкровельной вентиляции. Если крыша с пологими скатами, между листами металлочерепицы и коньковой планкой ставится аэроролик, чтобы снег не задувало под конек. Если в коньке устроены точечные вентиляционные отверстия, обязательно монтируется уплотнитель. Монтаж ведется от торца. Конек монтируется на торцовые планки. Край должен выступать на 20-30 мм. Если конек плоский, то детали крепятся внахлест. А если конек полукруглый, то крепеж производится по линиям профиля.
Если крыша острая (угол наклона более 45 градусов), нужно заранее просчитать сочетание угла наклона крыши и модели коньковой планки. Цена ошибки может быть высока – вплоть до нового заказа металлочерепицы на всю крышу. Коньковые полки дополнительно сгибаются или разгибаются, чтобы повторять углы наклона скатов крыши. Пластмассовую заглушку, возможно, придется заменить на стальную самодельную.

Трапециевидные и треугольные скаты

Схема укладки металлочерепицы для трапециевидных и треугольных скатов предполагает монтаж дополнительных брусков вдоль линий перегиба кровли с одной и другой стороны от хребта. Затем монтируется карнизная доска и настилается обрешетка. Далее монтируется вся карнизная система. Листы металлочерепицы можно укладывать от осевой линии или от какого-нибудь края. Нижние листы выравниваются по карнизной доске. Расстояние между угловыми резаными листами с двух сторон от хребта не должно быть больше 10 см.

Коньковые узлы кровли из металлочерепицы монтируются следующим образом: коньковые планки подгоняются к углу хребта. Прямой конек обрезается в соответствии с углами, а в полукруглый конек устанавливается пластмассовая заглушка. Ось планки конька должна соответствовать оси хребта. Если углы примыкающих скатов одинаковые – за этим следить несложно. В случае примыкания скатов с разными углами это сделать намного сложнее. Для контроля таких примыканий можно использовать пластмассовый V-тройник или яркую монтажную ленту.

Как правильно устроить ендовы

Технология устройства кровли из металлочерепицы в местах устройства ендовы, которая начинается от конька и заканчивается на карнизе, выглядит следующим образом. В каждой ендове монтируется дополнительная доска. Планки ендовы устанавливаются снизу вверх, нахлест составляет 20-30 см. Нижняя планка ендовы обрезается ниже карнизной линии и по ней делается отбортовка. Под отбортовками ендов и под коньком устанавливается универсальный уплотнитель.
Между листами металлочерепицы и осевой линией ендовы должен быть зазор не менее 6,0-10,0 см с обеих сторон. Если листы обрезались, то саморезы в них закручивают на расстоянии 1,0-1,5 см, отступая от линии штамповки (меряем по нижнему краю волны). Скрепляя саморезом лист металлочерепицы и ендову, нужно выдерживать расстояние от оси ендовы в 25 см. Если конструкция кровли из металлочерепицы собрана правильно, то в местах крепления лист металлочерепицы должен касаться доски, на которой лежит ендова. Если вы где-то ошиблись и вынуждены крепить лист черепицы в других точках, то в кровле, скорее всего, будут оставаться зазоры и, соответственно, протечки.

Очень часто ендовы украшаются декоративными накладками для того, чтобы закрыть резаные листы. При этом важно помнить, что:

  • декоративная накладка монтируется снизу вверх;
  • нахлест должен составлять не менее 10 см;
  • уплотнитель между металлочерепицей и декоративной накладкой не устанавливается;
  • при монтаже декоративной накладки нужно обязательно следить, чтобы саморезы, которыми она крепится, не повредили планки ендовы.

Конструкция крыши из металлочерепицы может иметь ендовы, которые начинаются и заканчиваются на скатах. Например, при устройстве слуховых окон. Дополнительная доска под ендову устанавливается обязательно. Лист металлочерепицы обрезается так, чтобы уровень реза был выше, чем выход ендовы на скат, не менее чем на 20 см. Под боковые и передние стенки слухового окна в листе делаются вырезы. На металлочерепицу вдоль стен слухового окна монтируется уплотнитель. Карнизный свес слухового окна закрывается планкой. Далее монтируются планки ендовы, которые обрезаются по карнизу и по выходу на скат. Край, выходящий на скат, должен плотно прилегать к листу металлочерепицы. Поскольку минимальный уклон кровли из металлочерепицы составляет не менее 11 градусов, чтобы достигнуть плотного прилегания, верхний край ендовы придется отформовать вручную, а лист, на который она выходит, можно даже подрихтовать киянкой, но немного. Если нужно удлинить ендову, то это делается с нахлестом в 20-30 см. Примыкание двух ендов фиксируется саморезами с герметиком. Под отбортовки ендовы устанавливается уплотнитель. Листы на основном скате над ендовой укладываются таким образом, чтобы она была зафиксирована между нижним и верхним рядом. Нахлест листов должен составлять 20 см и более.

Обход труб и других объектов

Для того чтобы правильно уложить листы металлочерепицы, нужно обладать определенными навыками работы с кровельными материалами. Например, если вам доводилось делать самостоятельно устройство кровли из металлопрофиля. Людям, никогда не занимавшимся такой работой, лучше пригласить на помощь профессионального кровельщика. Стоимость монтажа металлочерепицы у частных лиц бывает ниже, чем у юридических лиц. Хороший кровельщик обязательно укажет адреса владельцев, с которыми он сотрудничал, и вы сможете предварительно оценить его профессионализм. Для тех же, кто имеет опыт такой работы, предлагаем познакомиться с технологией обхода труб шириной до 80 см.

Труба должна быть полностью оштукатурена, на бока ее заведена гидроизоляция, на скате выше ее (не далее 80 см от задней стенки трубы) наличествует желобок водоотвода. Выше трубы устанавливается дополнительная обрешетка (не более чем на 0,5 м).

Листы металлочерепицы, расположенные с двух сторон трубы, обрезаются так, чтобы рез был над линией штамповки, а расстояние от трубы до линий штамповки – более 15 см. Нижний и верхний фартук вымериваются по боковым. Боковые фартуки должны составлять не менее 15 см в высоту, мерить нужно от верха кровельного покрытия. Сторона фартука, лежащая на скате, должна быть не менее 20 см и обязательно закрывать ближайший гребень волны. Боковые фартуки по скату спускаются вровень с нижним фартуком и поднимаются на 15-20 см выше трубы вровень с верхним фартуком. Сначала соединяются боковые и нижний фартук, а верхний фартук монтируется последним. Верхний фартук должен накрывать листы металлочерепицы на 10-20 см и заканчиваться отбортовкой вверх. Нельзя монтировать верхний фартук в надрез металлочерепицы, вода будет затекать под кровлю. Для закрепления фартуков можно использовать саморезы с герметиком и обязательно — уплотнитель.

Устройство металлической кровли из черепицы для труб, расположенных на расстоянии менее 1 м от конька проще, поскольку верхнюю часть фартука можно завести под конек. Если труба расположена на коньке, то основная задача – загерметизировать стыки боковых фартуков разных скатов.

Для объектов шириной более 0,8 м нужно вспомнить правила устройства ендов. Потому что для таких объектов требуется делать разуклонку в виде двух дополнительных скатов, покрывать их металлочерепицей и устраивать ендовы. Если объект не очень широкий – до 1,2 м, то разуклонка покрывается плоским металлическим листом вместо черепицы.

Если у вас труба круглая, то без опыта жестяницких работ самостоятельно ее обход вы не сделаете. Расценки на монтаж подобных объектов, как правило, указываются отдельно и значительно выше, чем работы по монтажу металлочерепицы на скатах крыши.

В заключение следует отметить, что металлочерепица – современный, долговечный материал. Грамотно смонтированная черепица простоит у вас на крыше до 50 лет. Только помните, что плоские кровли металлочерепицей не кроются. Минимальный уклон плоской кровли составляет всего 1,5-2 градуса, а производители рекомендуют использовать металлочерепицу на кровлях с уклоном более 11 градусов.

ukroem.ru

Схема монтажа металлочерепицы: технология, материалы и пошаговая инструкция

Достижения в области строительных технологий и материалов, которые имели место в 80-90 годах прошлого века, в равной степени коснулись и материалов для кровельного покрытия.

Компания из Финляндии Rannila впервые выпустила оцинкованный лист больших размеров, стилизованный под рельеф обычной керамической черепицы.

При этом вес квадратного метра профлиста был около 5 кг, а вес черепицы в пределах 40-60 кг.

Схема монтажа металлочерепицы позволяет значительно упростить всю конструкцию кровли и  уменьшить вес всего дома. Металлочерепица монтируется на кровлю при скате от 14% и выше.

Разновидности металлочерепицы

Цветная металлочерепица

Металлочерепица – это рельефный оцинкованный лист с защитным полимерным покрытием.

Шаг рельефного рисунка, который внешне напоминает черепицу, составляет 350-400мм, а в некоторых разновидностях и 450 мм.

Стандартная ширина листов находится в пределах 1160-1190 мм.

Длина может быть любой – от 3 до 8 м, оптимальная длина листа 4,5м. Однако под заказ может быть изготовлен лист требуемой длины для уменьшения отходов.

Современные полимерные покрытия имеют большое разнообразие по цветовой гамме, что позволяет заказчику выбрать оптимальный цвет. Толщина листов металлочерепицы составляет от 0,45 до 0,55 мм. Полимерное покрытие, которым покрывают листы, такое, как полиэстер, пурал и другие, позволяет продлить срок службы кровельного покрытия до 40-50 лет.

Инструмент, применяемый при монтаже

Для выполнения работ по монтажу металлочерепицы потребуется набор инструмента, в который входит:

  • рулетка и маркер
  • молоток
  • ножницы по металлу
  • ножовка по дереву
  • ножовка по металлу
  • электрические ножниц
  • электролобзик или низкообортная дисковая пила с  твердосплавными зубьями
  • шуруповерт
  • щетка для сметания опилок
  • пистолет для герметика
  • степлер строительный
  • нож монтажный
  • нож для теплоизоляции
  • шаблон для обрешетки
  • шнур строительный
  • клещи гофра для монтажа ливневой системы

Использование болгарки для резки листа недопустимо, так как при быстрых оборотах отрезного круга происходит перегрев металлочерепицы не только в месте реза, но и в соседней области, и нарушается как защитный окрасочный слой, так и оцинкованный. Дальнейшее подкрашивание линии реза ситуацию не спасает.

Технология установки металлочерепицы на скатных кровлях

Всю технологию монтажа кровли можно условно разделить на несколько этапов, которые можно представить следующим образом:

  • подготовительный этап – разметка крыши, доставка материала, антисептическая обработка древесины
  • установка гидроизоляции поверх стропильных ног
  • монтаж контробрешетки
  • устройство обрешетки
  • монтаж нижних планок ендовы, нижних планок примыканий к трубам, карнизных планок, держателей желобов и водосточных желобов
  • монтаж металлочерепицы
  • монтаж коньковой планки
  • монтаж торцевых планок
  • монтаж выхода канализации
  • монтаж снегозадержателей, мостиков и лестниц
  • монтаж теплоизоляции
  • установка пароизоляции

Существует два типа кровли – холодная и теплая. В первом случае слой утеплителя укладывается по перекрытию чердачного помещения,  а во втором утеплитель устанавливается между стропилами непосредственно под покрытием кровли из металлочерепицы. Также по геометрии бывают односкатные кровли, двухскатные и ломанные.

Двухскатная крыша

В подготовительный период необходимо выполнить доставку металлочерепицы, а также всех комплектующих на объект.

Правильно разгрузить и уложить в пачки, перекладывая при этом деревянными планками.

Схема монтажа металлочерепицы на двухскатную крышу является самым распространенным вариантом для частных домов и коттеджей.

Сначала проверяется геометрия скатов крыши, образуемых стропилами. Промеряются длина, ширина и диагонали. Отклонения должны быть не более 2 см. Далее перед началом работ необходимо обработать все деревянные элементы стропил и обрешетку антисептиком для предотвращения гниения древесины.

Сначала поверх стропил укладывается гидроизоляция. Ее начинают укладывать с ендов, если они есть. Гидроизоляцию настилают с нахлестом, горизонтальными рядами от карниза к коньку. Все стыки проклеивают специальным скотчем.

Гидроизоляция защищает подкровельное пространство от конденсата, образующегося на внутренней поверхности металлочерепицы во время резких перепадов температуры.

Следующий этап – установка контробрешетки – брусков 50х50 мм, прибиваемых вдоль стропил и прижимающих гидроизоляцию. Контробрешетка обеспечивает зазор между металлочерепицей и гидроизоляцией для проветривания.

Монтаж металлочерепицы

Монтаж металлочерепицы

Следующий этап – устройство обрешетки под металлочерепицу.

Для этого используют обрезную доску сечением 32х100 мм.

Начинают монтировать обрешетку с карнизного свеса, прибивают две доски 50х100 мм.

Обрешетку в ендовах и вокруг труб делают сплошную.

После монтажа обрешетки начинают монтировать доборные элементы.

В ендовах устанавливают нижнюю планку. Между собой планки соединяются с нахлестом и закрепляются саморезами. Все стыки заделываются герметиком. Вокруг трубы дымохода устанавливают нижние доборные планки фартука. При этом их тщательно заделывают, заводя  вертикальную сторону планки в штрабу, прорезанную болгаркой. По окончании все щели заделывают герметиком.

Самые проблемные участки на крыше по риску протечек – это ендовы и трубы печные и канализационные, поэтому герметизацию этих стыков необходимо производить наиболее тщательно.

По карнизу устанавливают  держатели желобов, закрепляя их саморезами к обрешетке. При этом необходимо обеспечить небольшой уклон желоба к ливневой трубе – примерно 3 мм на погонный метр. После установки держателей устанавливают ливневые желоба.

В месте будущей воронки вырезают ножницами отверстие. На конце желоба устанавливается заглушка. Желоба вставляются один в один и соединяются при помощи крепежных элементов. Потом прикрепляют по краю кровли карнизную планку, на которую выводится край гидроизоляционного полотна и закрепляется липкой лентой.

Крепление материала на саморезы

После этого приступают к монтажу металлочерепицы.

Листы поднимают на крышу вручную по наклонным брускам.

Первый лист устанавливают и выравнивают по карнизу и торцу кровли и закрепляют одним саморезом.

Второй лист устанавливают рядом внахлест на первый и закрепляют саморезами в нижней части волны через одну волну и в шахматном порядке.

Саморезы используют с мягкой эластичной прокладкой, при этом шляпка должна быть окрашена в цвет металлочерепицы. Листы крепят с помощью шуруповертов с насадкой под саморез. При подходе к ендове или трубе режут лист на земле по выкройкам.

Используют при этом дисковую пилу или электроножницы. Все места резов прокрашивают краской из баллончика. Опилки после резки сметают щеткой.

После монтажа металлочерепицы приступают к монтажу элементов конька. Они устанавливаются поверх листов металлочерепицы и крепятся саморезами, по длине они стыкуются с нахлестом Под планку конька укладывают фигурный уплотнитель перед креплением.

На торцы крыши устанавливают доборные торцевые планки и закрепляют саморезами к металлочерепице. На ендовы и печные трубы устанавливаются верхние доборные планки поверх металлочерепицы.

Следующим важным этапом является монтаж элементов снегозадержания, мостиков и лестниц. Помимо этого надо выполнить все необходимые проходы через кровлю канализации, вентиляции и антенны. Для каждого отверстия существуют свои доборные элементы с инструкциями по установке.

Утепление кровли

Утепление кровли

Для утепления кровли лучше всего подходит утеплитель в виде жестких минматов, толщиной от 100 до 150 мм.

Такие минматы легко режутся и вставляются в распор между стропилами.

С внутренней стороны поверх утеплителя устанавливается пароизоляция, которая закрепляется степлером к деревянным стропилам.

Пароизоляционный материал устанавливается с нахлестом в 120–150 мм, и все стыки проклеиваются специальным скотчем. Пароизоляция позволяет утеплителю оставаться сухим, не впитывать влагу, идущую изнутри дома.

Схема монтажа металлочерепицы на односкатную крышу ничем не отличается от схемы на двухскатную.

Все работы по устройству кровли из металлочерепицы относятся к сложным работам и требуют хороших знаний, большого опыта и умения пользоваться инструментом. Также при устройстве кровли необходимо наличие звена из четырех человек.

Поэтому самостоятельно выполнить работу не получится. К тому же стоимость материала немаленькая и рисковать не стоит. Остается обратиться в компанию, которая специализируется на подобных работах и имеет большой опыт. К тому же такие компании, как правило, дают гарантию на свою работу.

Монтаж водослива и металлочерепицы своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Схема монтажа металлочерепицы – пошаговая инструкция для отделки кровли

Отправить ответ

avatar
  Подписаться
Уведомление о
