Снегоуборщик своими руками: чертежи, видео

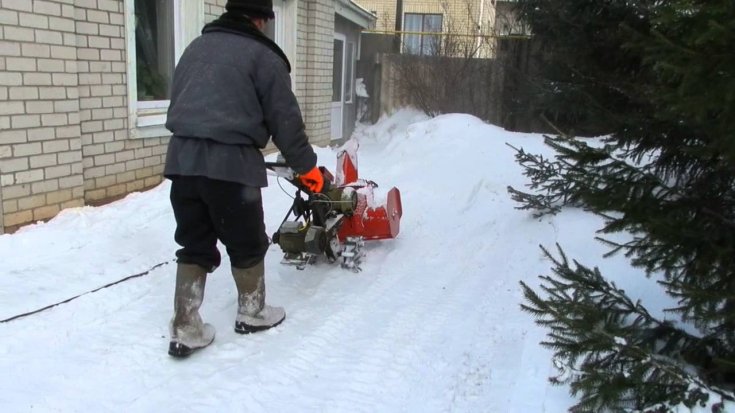

Снегоуборщик своими руками можно собрать с электрическим мотором и бензиновым двигателем. Чтобы самоделка соответствовала своему назначению, необходимо знать основное устройство спецтехники для уборки снега. Причем снегоуборщиком может выступать самостоятельный агрегат с мотором или навеска, требующая соединение с приводом, например, мотоблоком.

Содержание

  1. Устройство снегоуборщика
  2. Как сделать снегоуборщик своими руками из бензопилы
  3. Изготовление шнека
  4. Сборка агрегата
  5. Как самому сделать электрический снегоуборщик
  6. Чертежи электрического снегоуборщика
  7. Сборка изделия
  8. Как сделать роторную снегоуборочную машину своими руками
  9. Описание и подготовка комплектующих
  10. Преимущества комбинированных агрегатов
  11. Как сделать снегоуборщик к мотоблоку
  12. Заключение

Устройство снегоуборщика

Если возникла необходимость создать снегоуборочную машину для дачи своими руками, надо знать основные различия спецтехники. Это поможет более точно определиться с подходящей самодельной моделью.

Основные различия снегоуборщиков заключаются в следующих узлах:

  1. Мотор. Снегоуборочные навески не имеют собственного двигателя. Привод они получают от мотоблока, мини-трактора. Полноценные снегоуборщики работают от бензинового или электрического мотора.
  2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек или ротор. Существуют комбинированные модели – шнекороторные.
  3. Механизм узла передвижения снегоуборщика. Несамоходные модели установлены на лыжи. Могут присутствовать колеса, но все равно для движения агрегат нужно толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Заводские самоходки выпускают на колесном и гусеничном ходу.

Для дальнейшего изучения снегоуборщика следует знать основное его устройство:

  1. Тяговую силу агрегат получает от мотора. В первую очередь двигатель приводит в действие снегоуборочный механизм: шнек или ротор. У самоходных снегоуборщиков мотор передает крутящий момент узлу передвижения: колесам или гусеницам.
  2. Ковш является кожухом снегоуборочного механизма. Рабочий элемент расположен всегда спереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
  3. Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный или круглый рукав сделан из металла, реже – пластика. В самоделках используют кусок ПВХ канализационной трубы диаметром 110 мм. Козырьком выступает колено.
  4. Шнек или ротор – рабочие узлы агрегата, предназначенные для захвата снега. Первый вариант ножа напоминает спираль и работает по принципу мясорубки. Ротор – это своеобразная крыльчатка с лопастями. Создающийся вихревой поток усиливает выброс снега за счет дополнительных потоков воздуха. Для эффективности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
  5. Колеса для снегоуборщика используют на резиновом ходу. Важно устанавливать покрышки с глубоким рисунком протектора для обеспечения хорошей сцепки на скользкой поверхности.
  6. Гусеничный ход имеют снегоуборщики заводского изготовления. Тяжелые самоходные агрегаты с бензиновым мотором характеризуются улучшенной проходимостью по сложной местности.
  7. Ручки имеет даже самоходный снегоуборщик. Они нужны для управления техникой. На ручках ставят органы управления сцеплением, газом, пуском двигателя.

Важным узлом снегоуборщика является панель управления. Стоит она на самоходных заводских агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

Как сделать снегоуборщик своими руками из бензопилы

Имея под рукой чертежи, самодельный снегоуборщик своими руками получится сложить даже из бензопилы. Использование такого привода имеет ряд достоинств:

  • низкая стоимость;
  • высокая производительность;
  • возможность доукомплектования снегоуборщика самодельными узлами.

Тяговую силу самодельный агрегат будет получать от бензинового двигателя. Для привода обустраивают цепную передачу. Шину с бензопилы удаляют. Вал мотора уже оснащен звездочкой. Аналогичную деталь ставят на валу самодельного шнека. Для самого двигателя бензопилы сваривают раму. Ковш выгибают из листовой стали. Шнек делают из куска трубы толщиной 20 мм. Винтовые лопасти ножа вырезают стальные или резиновые с транспортерной ленты.

Совет! Готовый шнек можно взять со списанной сельскохозяйственной техники.

Изготовление шнека

Разыскивая для сборки чертежи снегоуборщика, в первую очередь надо найти схему шнека. Валом самодельного винтового ножа выступает трубка сечением 20 мм. Оптимальная длина – 80 см. На концах приваривают цапфы, набивают молотком подшипники. На них будет вращаться шнек самодельного снегоуборщика. По центру трубы пропиливают сквозной паз и вставляют прямоугольную пластину размером 120х70 мм. Лопатки будут вращаться вместе с валом, выталкивая снег из ковша через дефлектор.

Совет! Пропилить продольный паз в трубе получится только на станке. Упростить задачу можно простым привариванием пластин.

Самодельные фракционные кольца в количестве 4 штук вырезают из стали. Их растягивают до образования спирали, приваривают к трубе. Если ножи шнека самодельного снегоуборщика делать из транспортерной ленты, крепление резиновой полосы осуществляют болтами к предварительно приваренным на трубе проушинам.

Сборка агрегата

После изготовления шнека делают для него самодельный корпус. Отличным вариантом является кусок трубы или бочки диаметром примерно 300 мм. Вырезанный сегмент в виде половинки слегка разгибают. Бока заваривают металлом, по центру располагают ступицы, вставляют шнек с подшипниками. С одной стороны, цапфа должна выступать. На конец вала насаживают звездочку, такую же, как и на двигателе бензопилы.

Раму сваривают из уголков. Под двигатель приспосабливают площадку с полозьями. Ее делают с возможностью передвижения вдоль рамы и последующим надежным креплением в выбранном положении. К раме спереди крепят ковш самодельного снегоуборщика, сзади выводят ручки управления. На правой рукоятке размещают рычаг управления дроссельной заслонкой. После установки мотора звездочки соединяют цепью. Опасный узел передачи закрывают кожухом. Для передвижения раму самодельного снегоуборщика комплектуют лыжами или приспосабливают колеса от старой тележки.

Как самому сделать электрический снегоуборщик

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

  1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
  2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
  3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
  4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
  5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
  6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Как сделать роторную снегоуборочную машину своими руками

Мощная роторная снегоуборочная машина для дома своими руками получится с бензинового двигателя. Дополнительно понадобится топливный бак, глушитель, трос для выведения управления дроссельной заслонкой на ручку самодельного агрегата. Изготовить вал ротора можно только на станке. Улитку, раму и другие элементы самостоятельно сваривают из металла.

Описание и подготовка комплектующих

Технология сборки самодельной роторной машины похожа на создание снегоуборщика из электрокосы. Аналогичным образом из пивной бочки делают улитку. Если в триммере к днищу прикручивали болтами редуктор, то здесь ротор делают самодельный. Конструкция состоит из двух подшипников на валу. Насажены они в ступицы, которые закреплены к задней стенке улитки. На вал с рабочей стороны надета крыльчатка с лопастями. Выступающую часть вала за пределы улитки оснащают шкивом.

Самодельный снегоприемник крепят к раме. Бензиновый мотор устанавливают на регулирующиеся полозья. Ремнем соединяют шкивы ротора и двигателя. Для передвижения самодельную машину ставят на резиновые колеса.

Совет! Если мотор мощный, крутящий момент через дополнительный шкив можно передать колесной базе. Получится самодельная самоходная снегоуборочная машина.

Преимущества комбинированных агрегатов

Комбинированная самоделка снегоуборщик состоит из соединенного вместе шнекового и роторного механизма. Тяговым устройством выступает электрический или бензиновый мотор. Преимущество самодельной комбинированной модели в производительности. Шнек захватывает широкую полосу снега, перемалывает даже слежавшиеся и слегка заледенелые пласты. Мелкая масса поступает в улитку, где лопасти вращающейся крыльчатки создают завихрение. Измельченный снег под высоким давлением воздуха вылетает из отводящего рукава на расстояние до 15 м.

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

  1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.
  2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.
  3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Заключение

Снегоуборщик своими руками собирают при острой необходимости. Востребована спецтехника в снежных регионах, где часто выпадают осадки. Для малоснежных районов самодельная машина невыгодна. Она больше времени будет стоять в сарае, занимая полезное место.

Как сделать снегоуборщик или лопату для снега своими руками — каталог статей на сайте

Лопата для уборки снега – инструмент очень простой и понятный. Набираешь на лезвие лопаты снег, поднимаешь, отбрасываешь как можно дальше. Если заснеженная площадь невелика, справиться с уборкой снега можно и таким образом.









Но если зимой постоянно приходится убирать большое количество снега, это не только забирает много времени, но и оказывает немалую нагрузку на позвоночник и руки. Как усовершенствовать лопату для уборки снега или даже сделать снегоуборщик своими руками?





Содержание:

  • Простейший снегоуборщик своими руками;
  • Из чего сделать полотно для снегоуборщика;
  • Подручные материалы для самодельной лопаты;
  • Как усовершенствовать снегоуборочную лопату.







Простейший снегоуборщик своими руками

Для создания такого снегоуборщика понадобятся ручки, 2 небольших колеса и полотно для ковша. Можно использовать ручки от старой детской коляски или, например, хозяйственной коляски, известной в народе как «кравчучка». Если таких приспособлений в хозяйстве не имеется, придется согнуть металлическую трубу или, например, собрать ручку из тонких пластиковых труб, используя соединения-фитинги. Последний вариант простой для выполнения и дешевый.

Колеса можно взять от старого детского велосипеда, самоката, детской коляски и т.п.









Рабочее полотно снегоуборщика лучше сделать широким. Для этого подойдет кусок толстой фанеры, пластика или металла. Крепление деталей на болтах или с помощью сварки. Фанерное или пластиковое лезвие устанавливают наискосок – так удобнее для чистки снега, металлическое лезвие обычно выгибают.



Если вам нужно очищать от снега извилистые садовые дорожки, лучше закрепить лопату не на двух маленьких, а на одном большом колесе (например, велосипедное). Лучше, чтобы механизм был подвижным, то есть лопату можно было опускать-поднимать, а также проворачивать на бок для сброса снега на обочину дорожки.













Можно установить лопату-скребок не на колеса, а на полозья. Например, с одной стороны к детским санкам приделать ручку, с другой – полотно лопаты. Из скрепленных параллельно двух старых  лыж также вполне можно сделать легко передвигающийся снегоуборщик.









Впрочем, по снегу снегоуборщик будет скользить не только на полозьях санок или лыжах, но и просто на металлической раме. Очень удобен ковш-скребок на полозьях – используем его для сбора снега. Хотя можно установить такой ковш и на колеса.









Еще один вариант создания самодельного, достаточно мощного и удобного снегоуборщика – прикрепите прочное металлическое полотно к передней части садовой тачки. Навесное приспособление поможет сгрести снег, который тут же можно накидать в тачку и вывезти. С наступлением тепла полотно открепляем, а тачкой продолжаем пользоваться по предназначению.



















Из чего сделать полотно для снегоуборщика

  • Фанера. Преимущество это материала – легкость. Лучше использовать
    фанеру
    толщиной 6-10 мм. Более тонкая фанера не выдержит большой нагрузки, более толстая подходит для снегоуборщика, но не для лопаты, так как сделает инструмент тяжелым.
  • Алюминий, сталь. Алюминиевое полотно легче стального, но дороже его. Выбор за вами.
  • Пластик. Если площадь уборки не слишком большая, а сильные снегопады в вашей местности редкость, можно использовать в качестве полотна для снегоуборщика лист прочного, не слишком гибкого пластика.















Подручные материалы для самодельной лопаты

  • Хорошее изогнутое полотно снегоуборщика получается из большой пластиковой или металлической канистры.
  • Роскошную снегоуборочную лопату или скребок можно сделать из части прохудившейся пластиковой или металлической
    бочки
    .
  • Небольшую лопату для снега можно сделать из старого противня для духовки.
  • В качестве полотна для скребка можно использовать старый металлический таз или ненужную детскую ванночку. Достаточно только удалить часть стенки емкости, вырезав ее ножовкой по металлу, болгаркой, дисковой пилой или электрическими ножницами.























Как усовершенствовать снегоуборочную лопату

Если площадь, которую вам приходится освобождать от снега, небольшая, можно обойтись без снегоуборщика. Но обычную лопату для уборки снега желательно усовершенствовать. Делается это не только для повышения эффективности работы, но и для уменьшения нагрузок на спину.























Например, если сделать на черенке лопаты ручку (перпендикулярно черенку), очищать дорожки от снега станет гораздо легче. Ручка может быть закрепленной полностью или съемной (если лопатой пользуются несколько человек разного роста).





Если вы – сильный мужчина, имеет смысл оснастить плоскую снегоуборочную лопату из любого материала бортиками. В результате снег не будет осыпаться с лопаты, и работу вы сделаете быстрее.
