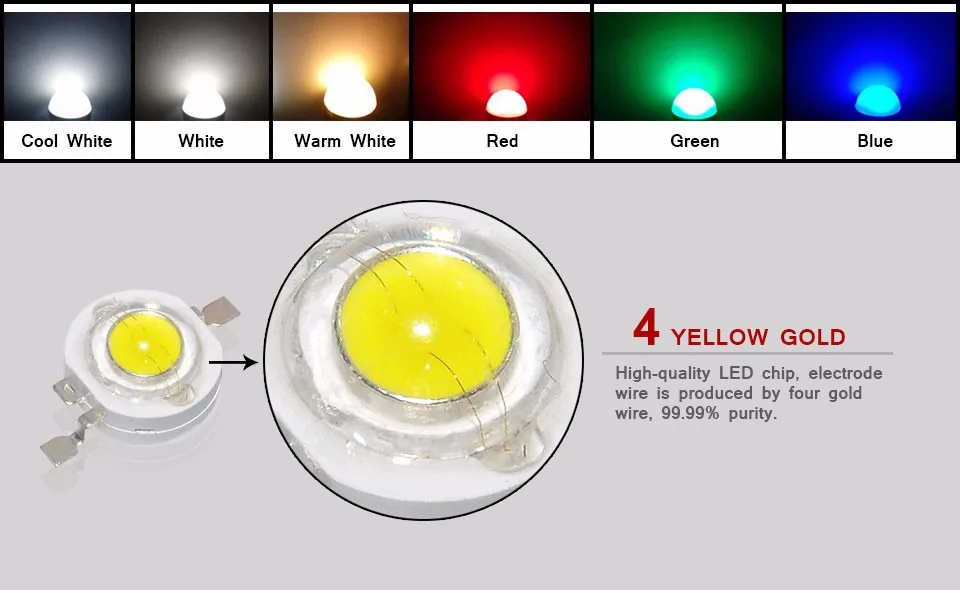

Светодиод 1 ватт характеристики: Светодиод 1 ватт

Светодиоды Cree: особенности, технические характеристики

Компания CREE (Америка) – ведущий производитель светоизлучающих диодов. На основе его диодов XLamp (таких серий, как XR, XP и MC) изготавливаются современные технологичные фонари и другие осветительные приборы. Особенность упомянутых диодов – они очень эффективны и экономичны.

О чем же говорит аббревиатура, указываемая по отношению к светодиодам? Допустим, вы видите надпись CREE XP-E R2. Расшифровывается она следующим образом:

1. указывается название узнаваемого по всему миру бренда-производителя CREE;
2. XR-E – название модели светодиода;
3. R2 – отражает типа бина, который характеризует яркость. Он же – “flux bin” в англ.языке. Это значение рассказывает о том, сколько люменов (лм) способен выдать светодиод, потребляя 1 Вт энергии (350 мА). Сегодня часто встречаются обозначения Q2- Q5 (в линейке XR-E), R2-R3 (в XP-E), R4, R5 и S2 (в серии XP-G).

Кроме яркости светодиоды отличаются также другими возможностями и характеристиками.

XR-E – один из самых старых. Можно встретить только у фонарей, давно присутствующих на рынке. Легко узнается среди других: его диод покрыт большой полусферой, а кристалл крупнее всех последующих серий (диоды XP, например, напоминают капельку, а размер XP-E уменьшен на 80% если сравнить с XR-E. Серия XP имеет также следующие отличия: XP-Е на светодиоде присутствует три полоски, у XP-G – четыре, что увеличивает его площадь.

Таким образом, несмотря на один размер и одинаковое строение, все перечисленные выше светоотражатели отличаются. XP-E легко фокусируется в узкий пучок света, по причине использования наименьшего источник света и кристалла при его изготовлении. XR-E создает луч пошире, а наиболее широкий у XP-G, но не из-за размера кристаллов, а особенностей фокусировки, о чем мы расскажем далее.

По эффективности использования энергии на самой низкой ступени рейтинга находится XR-E, средней – XP-E, и наиболее энергоэффективный XP-G. Причем для каждого из них необходим специально отражатель, спроектированный определенным образом, который создавал бы нужный световой пучок.

Далеко не у всех производителей световых приборов есть возможность оснащать диоды такими светоотражателями. Это главная причина, почему менее функциональные диоды используются до сих пор, и все популярные производители не спешат переходить на самый яркий и энергоэффективный XP-G.

Серии светодиодов и их особенности

Теперь расскажем и о других сериях. Для примера и описания характеристик будем рассматривать пятно света, которое получим на ровной стене, посветив на нее фонарем с определенным диодом.

XP-E выдает идеальную картину: хороший, равномерно сфокусированный луч света с ровной засветкой по бокам без провалов и недостатков.

XP-G может выдавать картинку в форме круга с потемнением внутри при использовании отражателя для фокусировки. И виноваты в таком свете не производители фонарей. Это просто особенность данного диода. Вот почему Fenix, Nitecore, 4sevens, Jetbeam и Zebra не обновляли сразу свои серии фонарей, а другие бренды в погоне за новинками устанавливали специальные текстурированные отражатели или вообще использовали отражатели, предназначенные для других светодиодов. В любом случае, эти решения плохо влияли на возможности фокусировать пучок света и его дальнобойности. Мнения специалистов, сходятся в том, что фонари с этими светодиодами уступают по дальности более старым XR-E или XP-E.

XM-L – шедевр от CREE. Был разработан и выпущен на рынок в 2011 г. после чего 95% мощных фонарей начали производить именно с ним. Главное преимущество XM-L – высочайшая яркость в 1000 лм при использовании всего лишь силы тока в 3А.

XM-L2 — отличается от базовой модели линейки XM-L подложкой серебристого,а не зеленого цвета. КПД увеличено на 15-20% по сравнению с исходным светодиодом. Эта модель выдает более яркий луч света, при более низком теплоотводе. Позволяет изготавливать более мощные, но компактные фонари, фары для велосипедов.

XHP — новые надежные и мощные светодиоды, превзошедшие предшественника (XM-L). Здесь компания CREE использует новый тип обозначения, не схожий с традиционным. XHP — аббревиатура, сокращенно от Extreme High Power, а числовая приставка 35/50/70 указывает на размеры корпуса. Так, новая линейка светодиодов дублирует уже имеющиеся параметры: XHP35 — повторяет размеры диодов XP-G2, XT-E, XP-L, равные 3,45×3,45 мм, XHP50 схож с XM-L2, параметры — 5,0×5,0 мм, а габариты XHP70 одинаковы с MK-R (7,0×7,0 мм). Светодиоды этой линейки обеспечивают увеличение потока света более, чем в два раза. При этом они совместимы со стандартными печатными платами и оптикой. Совместимость и сила светового потока определенных моделей отражены ниже на графике.

Далее для наглядности приведем в таблицах характеристики различных диодов, используемых в фонарях.

XP-E

XP-E2

XP-G

XP-G2

XM-L

1.2.1. Светоизлучающие диоды, СИД — Электронный учебно-методический комплекс по ТМ и О ЦВОСП

СИД представляет собой полупроводниковый прибор с р-n переходом, протекание электрического тока через который вызывает интенсивное спонтанное излучение. Известно много конструкций СИД, однако наибольшее применение получили поверхностные и торцевые СИД.

Спонтанное излучение обладает низкой монохроматичностью. Его называют некогерентным светом.(СИД)

Когерентными источниками называют такие источники, которые излучают синфазные оптические волны. В основе их работы лежит спонтанное излучение полупроводника охваченное  объемным резонатором (например, Фабри-Перо).

В поверхностном светодиоде волоконный световод присоединяется к поверхности излучения через специальную выемку  в полупроводниковой подложке. Такой способ стыковки СИД и стекловолокна обусловлен необходимостью ввода максимальной мощности спонтанного излучения в световод. (Рис.1.2)

Рисунок 1.2. Конструкция поверхностного светодиода

В конструкции торцевого светодиода предусмотрен вывод оптической мощности излучения через один из торцов. При этом другой торец выполнен в виде зеркала, которое отражает фотоны в активный слой. В приборе применяются дополнительные слои полупроводникового материала GaAlAs, который отличается от активного слоя показателем преломления и шириной запрещенной зоны.

Это создает в активном слое оптический волновод, способствующий концентрации фотонов и усилению бегущей волны в инверсной насыщенной зарядами среде. Светоизлучающий торец СИД согласуется с волоконным световодом линзовой системой (Рис. 3).

Работа светодиодов основана на случайной рекомбинационной люминесценции избыточных носителей заряда, инжектируемых в активную область светодиода.

В результате инжекции не основных носителей заряда и дрейфа основных в активном слое происходит накопление и рекомбинация этих зарядов с выделением квантов энергии. При этом фотоны (кванты энергии),





Рисунок 1.3. Конструкция торцевого светодиода

(Ga- галлий, As – мышьяк, Al – алюминий)



случайно образовавшиеся, могут двигаться в любом случайном направлении, отражаться от границ различных слоев полупроводников, поглощаться кристаллами и излучаться с поверхности или из торца. Величина излучаемой мощности СИД примерно линейно зависит от величины тока инжекции.

Данная мощность больше у торцевых СИД, их еще называют СЛД – супер люминесцентными диодами.



Основные характеристики светодиодов

1.     Ватт-амперная характеристика светодиодов — это зависимость излучаемой мощности от тока, протекающего через прибор (рис.4)

Рисунок 1.4 Ватт-амперные характеристики светодиодов



Характеристики имеют линейный и нелинейные участки. Нелинейность обусловлена предельными возможностями по спонтанной рекомбинации электронов и дырок и их ограниченным числом, зависящим от насыщенности примесными компонентами и общего объема активного слоя.

Ватт-амперная характеристика зависит от температуры кристалла. С ее повышением мощность излучения может значительно снижаться .

2. Спектральная характеристика светодиодов показывает зависимость излучаемой мощности от длины волны излучения (Рис. 5).



Рисунок 1. 5. Спектральные характеристики светодиодов

По спектральной характеристике можно определить ширину спектра излучения на уровне половинной от максимальной мощности излучения. Ширина спектра СЛД Δλ₁ (10 ÷ 30 нм), для поверхностного СИД Δλ

2 (30 ÷ 60 нм).

Более узкий спектр излучения СЛД объясняется волноводным эффектом и некоторой согласованностью (когерентностью) излучательных рекомбинаций.

3.     Диаграмма направленности излучения светодиода показывает распределение энергии излучения в пространстве.

Рисунок 1.6. Угловая расходимость излучения

Угловая расходимость излучения оценивается на уровне уменьшения мощности в пространстве в два раза (Р_max/2), что отмечено на рисунке точками на пересечении лучей и кривых распределения мощности (рис. 6). Для поверхностного СИД величины φ_x =φ_y и могут составлять 110°…180°. Для СЛД величины φ_x и φ_y не равны и примерно составляют: φ_x

= 60 °,

φ_y = 30.

4.    Внешняя квантовая эффективность светодиода показывает долю выводимой мощности излучения от полученной в результате спонтанной рекомбинации

Эта доля не превышает 2 – 10 %, что обусловлено большими потерями из-за рассеяния мощности внутри прибора и отражением фотонов на границе «полупроводник – воздух» и «полупроводник – световод» из-за различных показателей преломления полупроводника (n = 3,5) и среды (n = 1,5).

5.    Срок службы и надежность. Всем светодиодам присуще деградация параметров – постепенное уменьшение мощности при длительной эксплуатации. Срок службы зависит от материала и конструкции СИД, от температуры. При увеличении температуры на 10⁰ – 20⁰ срок службы снижается вдвое. Для использования в системах связи срок службы СИД должен составлять 10

5, для наземных и для подводных линий связи — 10⁶.

Полупроводниковые СИД  являются приборами с низким входным сопротивлением и потребляют большой ток, поэтому для их возбуждения  следует использовать низкоомные транзисторы, обеспечивающие большой ток и требуемую линейность (Рис.7).

Рисунок 1. 7. Схема включения СИД в коллекторную схему транзистора

На схеме СИД включается в коллекторную цепь транзистора. Модулирующий сигнал поступает на базу транзистора и управляет коллектором и током, являющийся одновременно током инжекции СИД. С помощью резисторов R₁ и R₂  можно подобрать  необходимое значение начального тока, пробегающего через СИД.

Реальные схемы модуляции, как правило, включают цепь стабилизации режима работы и цепь обратной связи, которая уменьшает нелинейность ватт-амперной характеристики СИД.

Итак, сравнительно простая конструкция, высокая надежность, слабая зависимость от температуры делают СИД особенно подходящими для ВОСП на короткие расстояния при относительно невысокой информационной пропускной способности.



5 Простые схемы драйверов светодиодов мощностью 1 Вт

В этом посте мы познакомимся с несколькими простыми в сборке компактными схемами светодиодных ламп мощностью 1 Вт. Первая схема основана на SMPS, во второй схеме используется емкостной источник питания, а остальные концепции показывают, как использовать источник постоянного тока для освещения светодиода мощностью 1 Вт.

Предупреждение. Многие из описанных ниже цепей не изолированы от сети переменного тока, поэтому прикасаться к ним при включенном и разомкнутом состоянии крайне опасно. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за какой-либо несчастный случай из-за какой-либо небрежности пользователя

1) Малый драйвер светодиодов SMPS мощностью 1 Вт

В первом наиболее рекомендуемом проекте мы изучаем схему драйвера светодиодов SMPS, которая может использоваться для управления светодиодами высокой мощности мощностью от 1 Вт до 12 Вт. . Он может напрямую питаться от любой домашней сети переменного тока 220 В или 120 В переменного тока.

Введение

Первый проект объясняет конструкцию небольшого неизолированного понижающего преобразователя SMPS (неизолированная точка нагрузки), которая является очень точной, безопасной и простой в сборке схемой. Давайте узнаем подробности.

---

Вы также можете узнать Как спроектировать схемы драйверов светодиодов

---

Основные характеристики

Предлагаемая схема драйвера светодиодов smps чрезвычайно универсальна и особенно подходит для управления светодиодами высокой мощности.

Однако неизолированная топология не обеспечивает защиты от поражения электрическим током на стороне светодиодов цепи.

Помимо вышеуказанного недостатка, схема безупречна и практически защищена от всех возможных опасностей, связанных с скачками напряжения в сети.

Хотя неизолированная конфигурация может показаться несколько нежелательной, она избавляет конструктора от необходимости наматывать сложные первичные/вторичные секции на Е-сердечниках, поскольку трансформатор здесь заменен парой простых ферритовых дросселей барабанного типа.

Основным компонентом, отвечающим за выполнение всех функций, является микросхема VIPer22A от ST microelectronics, которая была специально разработана для таких небольших бестрансформаторных компактных драйверов светодиодов мощностью 1 Вт.

Принципиальная схема

Изображение предоставлено: © STMicroelectronics — Все права защищены волна, выпрямленная D1 и C1.

C1 вместе с катушками индуктивности L0 и C2 составляют сеть круговых фильтров для подавления электромагнитных помех.

D1 желательно заменить двумя диодами, включенными последовательно, чтобы выдержать всплески 2 кВ, генерируемые C1 и C2.

R10 обеспечивает определенный уровень защиты от перенапряжения и действует как предохранитель в случае катастрофических ситуаций.

Как видно из приведенной выше принципиальной схемы, напряжение на C2 подается на внутренний сток полевого МОП-транзистора микросхемы на контактах 5–8.

Встроенный источник постоянного тока микросхемы VIPer подает ток 1 мА на контакт 4 микросхемы, который также является контактом Vdd микросхемы.

При напряжении около 14,5 В на Vdd источники тока отключаются и переводят схему ИС в колебательный режим или инициируют пульсацию ИС.

Компоненты Dz, C4 и D8 становятся цепью регулирования цепи, где D8 заряжает C4 до пикового напряжения в период свободного хода и когда D5 смещен в прямом направлении.

Во время вышеперечисленных действий источник или опорный сигнал ИС устанавливается примерно на 1 В ниже уровня земли.

Подробную информацию о деталях схемы драйвера светодиодов мощностью от 1 до 12 Вт см. в следующем техническом описании в формате pdf от ST microelectronics.

DA ТАБЛИЦА

2) Использование бестрансформаторного емкостного источника питания

Следующий драйвер светодиода мощностью 1 Вт, описанный ниже, показывает, как построить несколько простых схем драйвера светодиода мощностью 1 Вт, работающих от 220 В или 110 В, которые будут стоить вам не более 1/2 доллара. , за исключением светодиода, конечно.

Я уже обсуждал емкостной тип источника питания в нескольких постах, например, в схеме светодиодной трубки и в схеме бестрансформаторного источника питания, в настоящей схеме также используется та же концепция для управления предлагаемым светодиодом мощностью 1 Вт.

Схема работы

На принципиальной схеме мы видим очень простую схему емкостного источника питания для управления светодиодом мощностью 1 Вт, которую можно понять со следующими пунктами.

Конденсатор 1 мкФ/400 В на входе образует сердцевину схемы и выполняет функции основного ограничителя тока в цепи. Функция ограничения тока гарантирует, что напряжение, подаваемое на светодиод, никогда не превысит требуемый безопасный уровень.

Однако у высоковольтных конденсаторов есть одна серьезная проблема, они не ограничивают и не способны препятствовать первоначальному включению сетевого питания в бросках, которые могут быть фатальными для любой электронной схемы. Светодиоды не являются исключением.
Добавление резистора 56 Ом на вход помогает ввести некоторые меры защиты от повреждений, но само по себе оно не может обеспечить полную защиту задействованной электроники.

Металлооксидный варистор определенно подойдет, а как насчет термистора? Да, термистор также был бы желанным предложением.
Но они относительно более дорогие, и мы обсуждаем дешевую версию предлагаемого дизайна, поэтому мы хотели бы исключить из общей стоимости все, что превышает долларовую отметку.

Итак, я придумал новаторский способ замены MOV на обычную дешевую альтернативу.

Какова функция MOV

Он заключается в том, чтобы поглотить первоначальный всплеск высокого напряжения/тока на землю, чтобы в данном случае он был заземлен до того, как достигнет светодиода.

Разве высоковольтный конденсатор не выполняет ту же функцию, если он подключен к самому светодиоду. Да, это, безусловно, будет работать так же, как MOV.

На рисунке показано подключение еще одного высоковольтного конденсатора непосредственно через светодиод, который поглощает мгновенный приток скачка напряжения при включении питания, он делает это во время зарядки и, таким образом, поглощает почти все начальное напряжение в броске, вызывая все сомнения связанные с емкостным типом питания отчетливо видны.

Конечным результатом, как показано на рисунке, является чистая, безопасная, простая и недорогая схема драйвера светодиодов мощностью 1 Вт, которую может собрать любой любитель электроники прямо дома и использовать для личных удовольствий и полезности.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ОПАСНА ДЛЯ ПРИКАСАНИЯ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ.

 Схема цепи

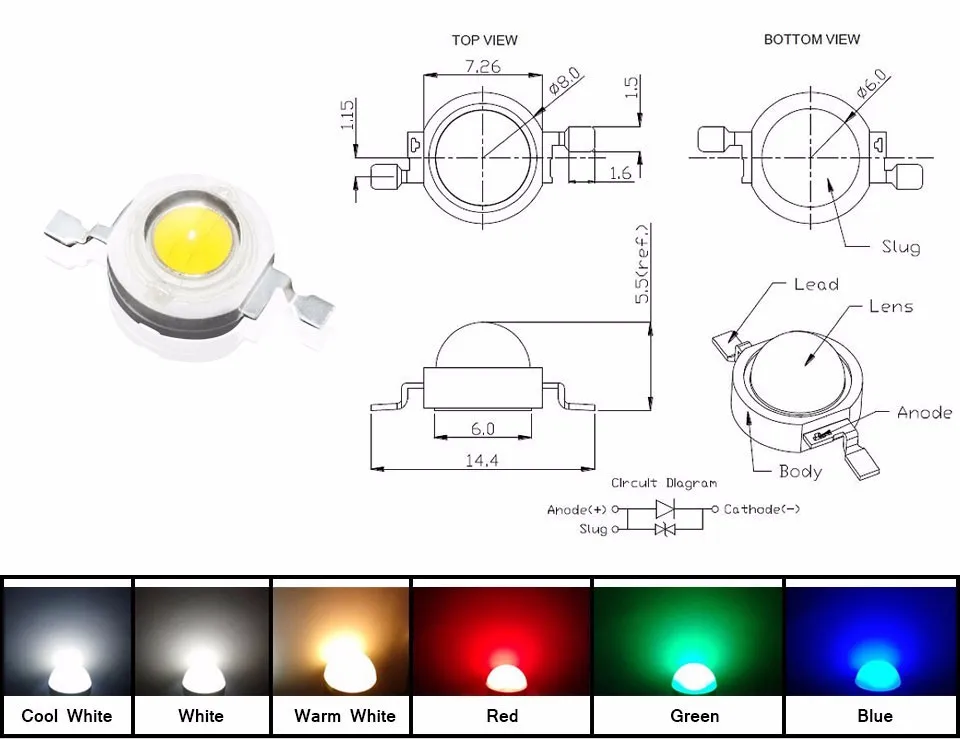

ПРИМЕЧАНИЕ. Светодиод на приведенной выше схеме представляет собой светодиод 12 В, 1 Вт , как показано ниже:

В показанной выше простой схеме светодиодного драйвера мощностью 1 Вт два конденсатора 4,7 мкФ/250 вместе с резисторами 10 Ом образуют в цепи своего рода «прерыватель скорости». в свою очередь помогает защитить светодиод от повреждения.

Эту функцию можно заменить на NTC, которые популярны благодаря своим функциям подавления скачков напряжения.

Усовершенствованный способ решения проблемы начального пускового тока может заключаться в подключении термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт.

Приведенную выше схему можно изменить следующим образом, однако свет может быть немного нарушен.

Хорошим способом решения проблемы начального выброса импульса является подключение термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт 9.0003

https://www.homemade-circuits.com/2013/02/using-ntc-resistor-as-surge-suppressor.html

3) Стабилизированный драйвер светодиодов мощностью 1 Вт с использованием емкостного источника питания

Как может быть видно, что 6 шт. диодов 1N4007 используются на выходе в режиме прямого смещения. Поскольку каждый диод будет давать падение 0,6 В на себе, 6 диодов создадут общее падение 3,6 В, что является правильным значением напряжения для светодиода.

Это также означает, что диоды будут шунтировать остальную часть энергии от источника на землю, и, таким образом, обеспечивать идеально стабилизированное и безопасное питание для светодиода.

Другая схема стабилизированного емкостного драйвера мощностью 1 Вт

Следующая конструкция, управляемая полевым МОП-транзистором, вероятно, является лучшей универсальной схемой драйвера светодиодов, которая гарантирует 100% защиту светодиода от всех типов опасных ситуаций, таких как внезапные перенапряжения и перегрузки по току. или импульсный ток.

Светодиод мощностью 1 Вт, подключенный к приведенной выше схеме, сможет производить около 60 люменов интенсивности света, что эквивалентно лампе накаливания мощностью 5 Вт.

 Изображения прототипа

Вышеприведенная схема может быть изменена следующим образом, однако свет может быть немного нарушен.

4) Схема драйвера светодиода мощностью 1 Вт с использованием батареи 6 В

Как видно на четвертой диаграмме, концепция почти не использует какую-либо схему или, скорее, не включает активный компонент высокого класса для требуемой реализации управления мощностью 1 Вт. ВЕЛ.

Единственными активными устройствами, которые использовались в предлагаемой простейшей схеме драйвера светодиодов мощностью 1 Вт, являются несколько диодов и механический переключатель.

Начальные 6 вольт от заряженной батареи снижаются до требуемого предела в 3,5 вольта за счет включения всех диодов последовательно или на пути напряжения питания светодиода.

Поскольку на каждом диоде падает напряжение 0,6 вольта, все четыре вместе пропускают только 3,5 вольта к светодиоду, безопасно и ярко освещая его.

По мере того, как яркость светодиода падает, каждый диод последовательно шунтируется с помощью переключателя, чтобы восстановить яркость светодиода.

Использование диодов для понижения уровня напряжения на светодиодах гарантирует, что процедура не рассеивает тепло и, следовательно, становится очень эффективной по сравнению с резистором, который в противном случае рассеивал бы много тепла в процессе.

5) Освещение светодиодом мощностью 1 Вт с помощью элемента AAA 1,5 В

В 5-м проекте давайте узнаем, как освещать светодиод мощностью 1 Вт с помощью элемента AAA 1,5 в течение разумного периода времени. Схема, очевидно, основана на технологии повышающего драйвера. , в противном случае управлять такой огромной нагрузкой с таким минимальным источником невозможно вообразить.

Светодиод мощностью 1 Вт относительно велик по сравнению с источником питания 1,5 В типа AAA.

Для светодиода мощностью 1 Вт требуется минимум 3 вольта питания, что в два раза превышает номинал ячейки.

Во-вторых, для работы светодиода мощностью 1 Вт требуется от 20 до 350 мА тока, а 100 мА — вполне приемлемый ток для питания этих световых машин.

Таким образом, использование пальчикового фонарика AAA для вышеуказанной операции выглядит очень отдаленным и невозможным.

Тем не менее, обсуждаемая здесь схема доказывает, что все мы ошибались, и успешно управляет 1-ваттным светодиодом без особых осложнений.

СПАСИБО ZETEX за предоставленную нам замечательную маленькую ИС ZXSC310, для которой требуется всего несколько обычных пассивных компонентов, чтобы сделать это возможным.

Работа цепи

На схеме показана довольно простая конфигурация, которая в основном представляет собой настройку повышающего преобразователя.

Входной постоянный ток 1,5 В обрабатывается микросхемой для создания высокочастотного выходного сигнала.

Частота переключается транзистором и диодом Шоттки через дроссель.

Быстрое переключение катушки индуктивности обеспечивает необходимое повышение напряжения, которое становится достаточным для питания подключенного светодиода мощностью 1 Вт.

Здесь, во время завершения каждой частоты, эквивалентная энергия, накопленная внутри индуктора, перекачивается обратно в светодиод, создавая необходимое повышение напряжения, которое поддерживает свечение светодиода в течение долгих часов даже с источником, который столь мал, как 1,5-вольтовая ячейка. .

Изображение прототипа

Драйвер светодиода мощностью 1 Вт на солнечной батарее

Это школьный выставочный проект, который дети могут использовать для демонстрации того, как можно использовать солнечную энергию для освещения светодиода мощностью 1 Вт.

Идея была запрошена г-ном Ганешем, как указано ниже:

Привет, Swagatam! Я наткнулся на ваш сайт и нашел вашу работу очень вдохновляющей. В настоящее время я работаю над программой «Наука, технологии, инженерия и математика» (STEM) для учащихся 4-5 классов в Австралии. Проект направлен на повышение интереса детей к науке и тому, как она связана с реальными приложениями.

Программа также привносит эмпатию в процесс инженерного проектирования, когда молодые учащиеся знакомятся с реальным проектом (контекстом) и взаимодействуют со своими одноклассниками для решения мирской проблемы. В течение следующих трех лет мы сосредоточимся на том, чтобы познакомить детей с наукой об электричестве и реальным применением электротехники. Введение в то, как инженеры решают проблемы реального мира на благо общества.

В настоящее время я работаю над онлайн-контентом для программы, которая будет ориентирована на младших школьников (4-6 классы), изучающих основы электричества, в частности, возобновляемых источников энергии, в данном случае солнечной. В рамках программы самостоятельного обучения дети узнают и исследуют электричество и энергию, поскольку они знакомятся с реальным проектом, то есть обеспечивают освещением детей, укрытых в лагерях беженцев по всему миру. По завершении пятинедельной программы дети объединяются в команды для сборки солнечных фонарей, которые затем отправляются детям из неблагополучных семей по всему миру.

В качестве некоммерческого образовательного фонда мы просим вашей помощи в составлении простой принципиальной схемы, которая может быть использована для создания солнечной лампы мощностью 1 Вт в качестве практического занятия в классе. Мы также закупили у производителя 800 комплектов солнечного света, которые дети будут собирать, однако нам нужен кто-то, кто упростит принципиальную схему этих комплектов света, которые будут использоваться для простых уроков по электричеству, цепям и расчету мощности, вольт, ток и преобразование солнечной энергии в электрическую энергию.

Я с нетерпением жду вашего ответа и продолжаю вашу вдохновляющую работу.

Схема

Всякий раз, когда требуется простой, но безопасный солнечный контроллер, мы неизбежно выбираем вездесущий IC LM317. Здесь тоже используем такое же недорогое устройство для реализации предлагаемой светодиодной лампы мощностью 1 Вт с использованием солнечной панели.

Полную схему можно увидеть ниже:

Беглый осмотр показывает, что при наличии контроля тока регулированием напряжения можно пренебречь. Вот упрощенная версия вышеупомянутой концепции, использующая только схему ограничения тока.
