все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

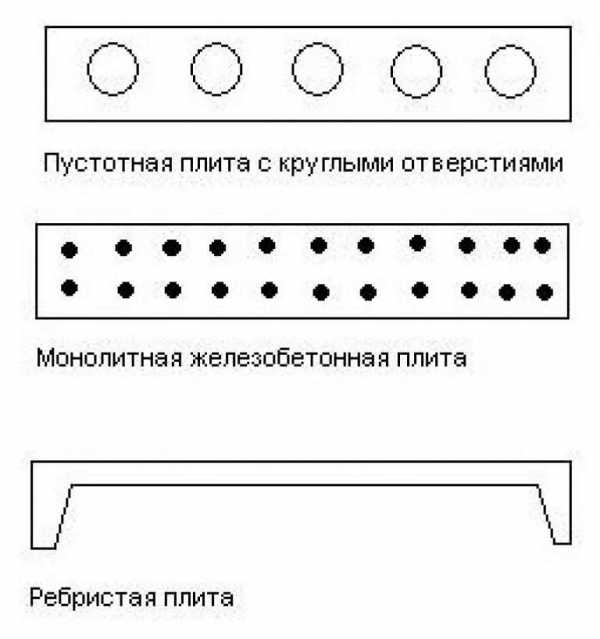

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

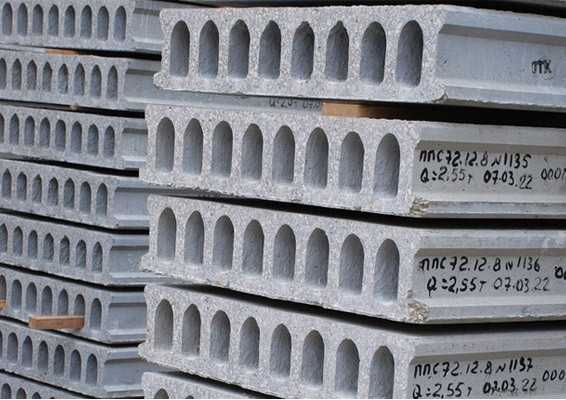

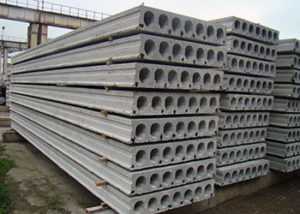

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

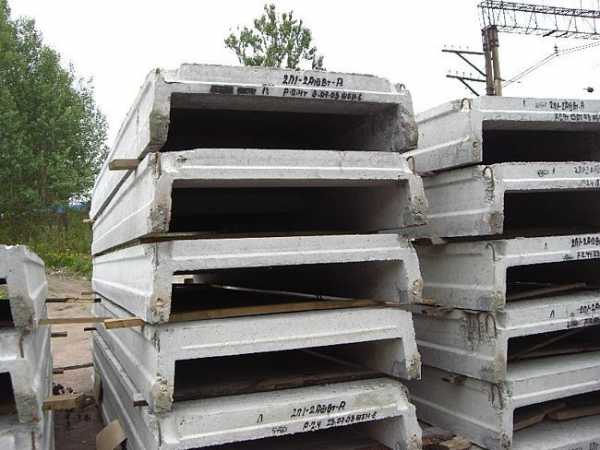

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

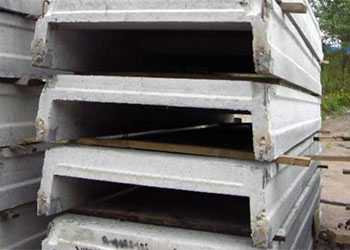

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).
Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

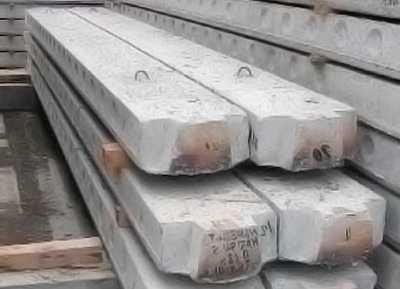

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.


domzastroika.ru

Размеры пустотных плит (таблица) — Размеры Инфо

Основной нормативный документ, регламентирующий размеры пустотных плит: ГОСТ 26434-2015.


Warning: include(/home/newyorki/razmery.info/php/recomend/verh/ru-style.php) [function.include]: failed to open stream: No such file or directory in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 91

Warning: include(/home/newyorki/razmery.info/php/recomend/verh/ru-style.php) [function.include]: failed to open stream: No such file or directory in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 91

Warning: include() [function.include]: Failed opening ‘/home/newyorki/razmery.info/php/recomend/verh/ru-style.php’ for inclusion (include_path=’.:/opt/cpanel/ea-php52/root/usr/share/pear:/opt/cpanel/ea-php52/root/usr/share/php’) in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 91

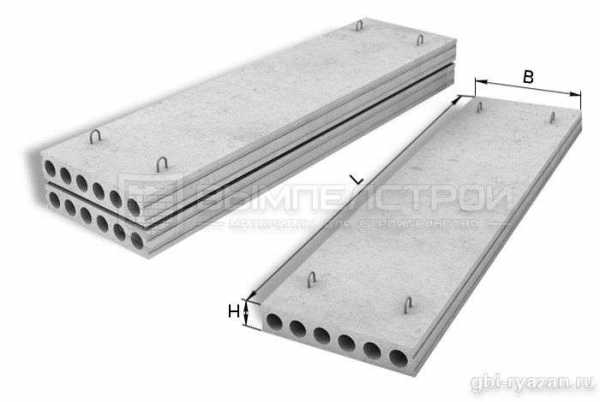

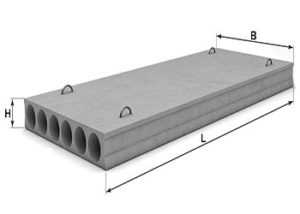

Размеры пустотных плит шириной 1 (м):

— длина (L): от 1680 (мм) до 11980 (мм);
— ширина (B): 990 (мм);
— толщина (H): 220 (мм);
— масса (m): от 553 (кг) до 5000 (кг);
— диаметр круглых пустот (D): 159 (мм), 140 (мм), 127 (мм), 114 (мм).

Плиты шириной 1.2 (м):

— длина (L): от 1480 (мм) до 8980 (мм);
— ширина (B): 1190 (мм);
— толщина (H): 220 (мм);
— масса (m): от 539 (кг) до 3300 (кг);
— диаметр круглых пустот (D): единый стандарт.

Плиты шириной 1.5 (м):

— длина (L): от 1680 (мм) до 8980 (мм);
— ширина (B): 1490 (мм);
— толщина (H): 220 (мм);
— масса (m): от 808 (кг) до 4400 (кг);
— диаметр круглых пустот (D): единый стандарт.

Параметры отверстий:

Отверстия (пустоты) имеют общий стандарт для всех плит и представлены выше.

Полную таблицу размеров пустотных плит всех марок можно скачать по ссылке ниже.


Warning: include(/home/newyorki/razmery.info/php/recomend/niz/ru-strmat.php) [function.include]: failed to open stream: No such file or directory in
/home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 1557

Warning: include(/home/newyorki/razmery.info/php/recomend/niz/ru-strmat.php) [function.include]: failed to open stream: No such file or directory in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 1557

Warning: include() [function.include]: Failed opening ‘/home/newyorki/razmery.info/php/recomend/niz/ru-strmat.php’ for inclusion (include_path=’.:/opt/cpanel/ea-php52/root/usr/share/pear:/opt/cpanel/ea-php52/root/usr/share/php’) in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 1557

Warning: include(/home/newyorki/razmery.info/php/recomend/bok/ru-strmat.php) [function.include]: failed to open stream: No such file or directory in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html

on line 1615

Warning: include(/home/newyorki/razmery.info/php/recomend/bok/ru-strmat.php) [function.include]: failed to open stream: No such file or directory in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 1615

Warning: include() [function.include]: Failed opening ‘/home/newyorki/razmery.info/php/recomend/bok/ru-strmat.php’ for inclusion (include_path=’.:/opt/cpanel/ea-php52/root/usr/share/pear:/opt/cpanel/ea-php52/root/usr/share/php’) in /home/p53094/public_html/razmery.info/razmery-pustotnyh-plit.html on line 1615

razmery.info

все виды и стандартные размеры

Из всего многообразие железобетонных изделий, предлагаемых современным рынком, выделить надо ЖБ плиты перекрытия. Основное их назначение – межэтажные перегородки, используемые и в частном домостроении, и в городском, и в промышленном. Обозначенные плиты – это достаточно широкий модельный ряд, разграниченный по габаритам, по форме. По статистике эти железобетонные изделия являются основной продукцией, которую выпускают заводы ЖБИ.

Особенности конструкции

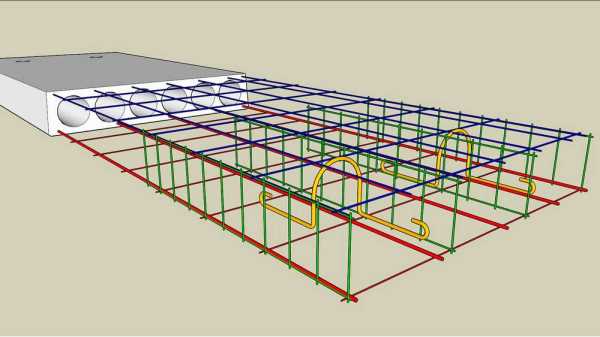

Конструктивно строительные плиты перекрытия – это армирующий каркас, залитый тяжелым или легким бетоном. Чаще используют первый. Все предприятия выпускают их по стандарту, который разделяется по маркам.

Многопустотные железобетонные панели ПК

Марка ПК чаще остальных используются в строительстве многоэтажных жилых домов. Ее отличительная особенность — сквозные отверстия разной формы: круглая, овальная и полукруглая. Именно пустоты сделали ПК востребованными.

Причин тому несколько:

  • низкая себестоимость за счет меньшего расхода бетона;
  • неплохие тепло- и звукоизоляционные качества;
  • пустоты можно использовать для прокладки коммуникационных сетей.

ПК делятся на несколько подгрупп, которые друг от друга отличаются длиною, размерами сечения, размерами пустот. В таблице ниже приведены стандартные размеры железобетонных плит перекрытия.

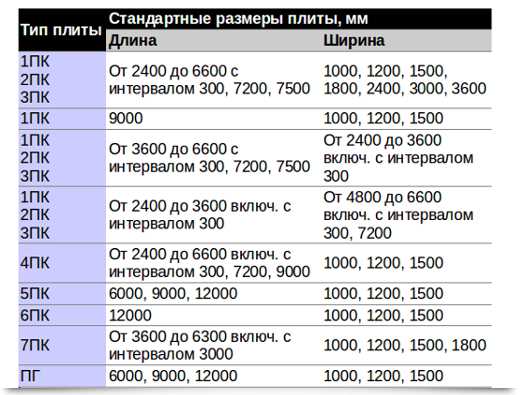

Тип плитыКоординационные размеры плиты, мм
ДлинаШирина
1ПК

2ПК

3ПК

От 2400 до 6000 включ. с интервалом 300, 7200, 75001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК

2ПК

3ПК

От 3600 до 6000 включ. с интервалом 300, 7200, 7500От 2400 до 3600 включ. с интервалом 300
1ПК

2ПК

3ПК

От 2400 до 3600 включ. с интервалом 300От 4800 до 6600 включ. с интервалом 300
4ПКОт 2400 до 6000 включ. с интервалом 300, 7200, 90001000, 1200, 1500
5ПК6000, 9000, 12000 1000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 3600 включ. с интервалом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Необходимо обозначить, что прочность панельной конструкции, ее несущая способность во многом зависят от сечения сквозных пустот. Чем меньше сечение, тем выше прочностные характеристики. К примеру, две марки: 1ПКК и 2ПКК имеют одинаковые габариты. Только у 1ПКК диаметр пустот равен 159 мм, у 2ПКК 140 мм. Получается, что у второй модели несущая способность выше.

На прочность изделий влияет и толщина панели. По стандарту предприятия выпускают три позиции: 16, 22 и 30 см. Что касается самого показателя несущей способности, то основная разновидность плит выдерживает 800 кг/м², в которых используется легкий бетон. А также выпускаются панели из напряженного бетона, которые выдерживают нагрузку 1200-1250 кг/м².

Внимание! Разнообразие панелей перекрытия по размерам дает возможность застройщику подбирать ЖБИ элементы в точности с проектом здания. Это облегчает и удешевляет строительство.

Необходимо отметить, что пустотные изделия делятся на две группы по способу производства.

  • Опалубочного формирования.
  • Безопалубочные.

Марка ПК относится к первой категории классификации. Все дело в том, что арматурный каркас укладывается в подготовленную опалубку, изготовленную из стальных листов, куда заливается бетонный раствор. Размеры многопустотной плитной панели зависят полностью от размеров опалубки, которую собирают по ГОСТу. Залитый в опалубку бетон подвергается вибрированию и тепловой обработке.

Ко второй категории относятся изделия под маркой ПБ. Их изготавливают на специальном конвейере, который собой представляет вибрационную линию. После становление бетонного раствора длинную ленту режут на отрезки требуемой длины, для чего используют специальные отрезные станки. Типоразмер определяется шагом отрезки – 10 см.

Внимание! В марку ПБ не укладывается поперечная арматура. По сути, это конструкция балочного типа. Это дает возможность разрезать их поперек или под углом 45°. Из отрезков собираются перекрытия эркеров, создаются короткие перемычки. Добавим, что иногда маркировку ПБ видоизменяют как ППС. Это одно и то же.

Именно разная технология производства круглопустотных плит перекрытия позволяет различить их и по внешнему виду, а точнее, по качеству поверхностей. Так марка ПК регламентируется ГОСТом, в котором есть допущения по размерам и наличию трещин. Материал ПБ – это высококачественные изделия с точными параметрами и прямолинейными ровными поверхностями.

Сборные ребристые (П-образные) панели

Это совершенно другая марка, изделия которой от предыдущей отличаются разительно:

  • нет в конструкции продольных сквозных пустот;
  • толщина меньше;
  • снабжены двумя ребрами жесткости по краям.

Используют эти панели в качестве перекрытий зданий нежилого назначения и в качестве несущих конструкций парапетов и туннелей для прокладки по ним водопроводных и тепловых сетей. Несущая способность у них достаточно высокая, как и у марки ПК, но прочность на изгиб выше. К тому же такие панели стоят дешевле за счет меньшего расхода бетона.

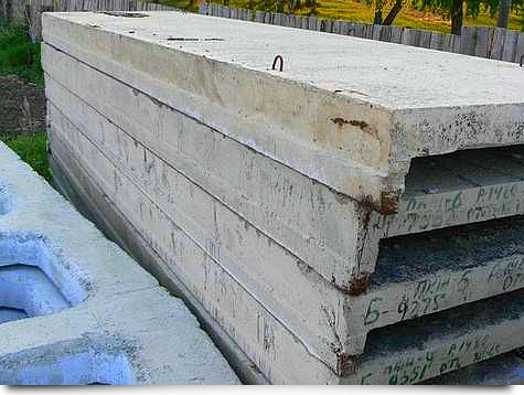

Высокая прочность – отличительная черта ребристых плит:

Модельный ряд, представленный на современном рынке стройматериалов, достаточно широк. Классифицируется он по размерам изделий, где толщина – это или 30, или 40 см. Первые используются в основном в качестве перемычек между последним этажом и кровельной конструкцией. Нередко такие плиты выступают в качестве пола для чердака или кровли плоской крыши. Вторые устанавливают в качестве перекрытий на крупногабаритных объектах промышленного или коммерческого назначения.

Ширина сборных изделий марки ПРТ варьируется в диапазоне 1,5-3 метров (очень редко производители выпускают семиметровые изделия), длина имеет точные показатели: 6, 12 и 18 м. На фото ниже показана таблица, где обозначены виды и размеры плит перекрытия по ГОСТу.

№ п/пИзделиеРазмеры, смМасса, кг
длинаширинавысота
Плиты ребристые
1ПРТм-111739965
2ПРТм-213739976
3ПРТм-315739987
4ПРТм-4177399100
5ПРТм-5
197		3912128
6ПРТм-62173912141
7ПРТм-72373912154
8ПРТм-82573912167
9ПРТм-92773912180
10ПРТм-102973915197
11ПРТм-113173915206
12ПРТм-123373915227
13ПРТм-133573915240

Сплошные доборные конструкции

Это небольшие по ширине изделия, которые выдерживают достаточно внушительные нагрузки: 1000-3000 кг/м². По сути, это не плитные панели, а перемычки. И применяют их чаще всего в многоэтажном строительстве. Длина изделий варьируется в диапазоне 1,8-5,0 м, толщина 12 или 16 см.

Высокопрочное перекрытие можно смонтировать из сплошных перемычек:

Высокая несущая способность, пожалуй, единственное преимущество. Что касается недостатков, то можно отметить:

  • низкие тепло- и звукоизоляционные качества, несравнимые с маркой ПК;
  • большой удельный вес, составляющий от 600 до 1500 кг при небольших габаритах;
  • большой расход бетонного раствора с учетом все тех же небольших габаритов, а соответственно высокая цена изделий.

Монолитные конструкции

Эта разновидность железобетонных плит перекрытия по своим характеристикам, положительным и отрицательным сторонам очень похожа на доборные элементы. Их обычно используют, при строительстве здания, перекрытие которого будет подвергаться серьезным нагрузкам. К примеру, будет производиться монтаж крупногабаритного тяжелого оборудования.

Видео

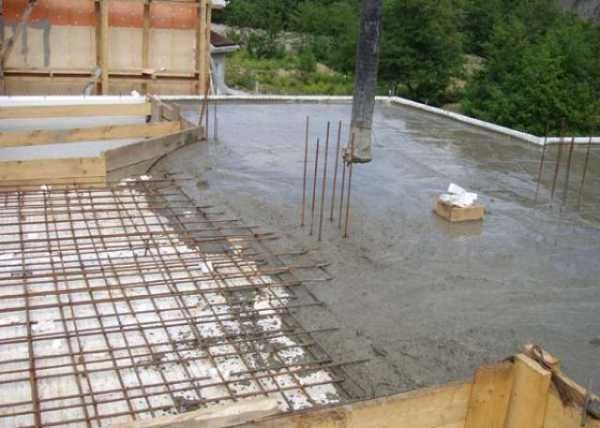

Такие конструкции заливаются по месту на стройплощадке с укладкой армирующего пояса из стальной арматуры, количество и параметры которой определяются расчетами, связанными с несущей способностью перекрытия. Это удобно в том плане, что есть возможность залить перекрытие разнообразной конфигурации. И проблем в этом нет. Для заливки и формирования монолита используется опалубка.

Другие преимущества:

  • экономия средств на транспортировку;
  • возможность добавлять в бетонный раствор пластификаторы, добиваясь тем самым необходимых свойств, к примеру, повышенной влагостойкости, морозостойкости или сопротивляемости высоким температурам.

Монолитные конструкции считаются более прочными, чем все остальные плитные изделия. Но их себестоимость самая высокая за счет большого количества арматуры и бетона, за счет больших трудозатрат, связанных с обустройством опалубки, сборкой арматурного пояса, ухаживанием за залитым бетонным раствором. При этом монолитная конструкция долго набирает марочную прочность (до 28 дней), и это при благоприятных условиях высыхания. Поэтому использование таких конструкций только продлевает сроки строительства.

Разнообразие дает возможность выбирать те панели, которые подходят для строительства зданий с разными требованиями и по размерам, и по несущей способности сооружения. В частном домостроении используют только пустотелые изделия, которые и по цене ниже, и по прочности остальным не уступят.

stroitelstvo.guru

Размеры плит перекрытия для частного дома

! Просьба, в комментариях пишите
замечания, дополнения.		!

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

Описание

На плиты перекрытий в России есть два ГОСТа:

  • ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
  • ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

  • 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
  • 1ПКТ — то же, для опирания по трем сторонам;
  • 1ПКК — то же, для опирания по четырем сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
  • 2ПКТ — то же, для опирания по трем сторонам;
  • 2ПКК — то же, для опирания по четырем сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
  • 3ПКТ — то же, для опирания по трем сторонам;
  • 3ПКК — то же, для опирания по четырем сторонам;

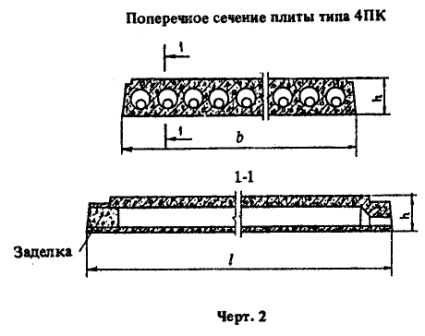

  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

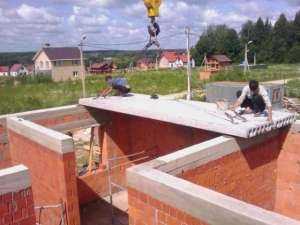

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м2 (8 килопаскалей = 815,77 килограмм-сил/м2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Опирание плит

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

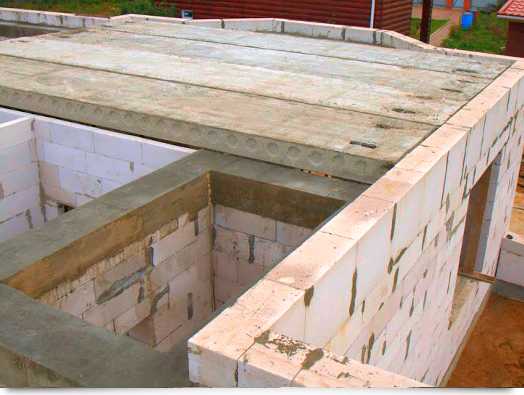

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Укладка плит

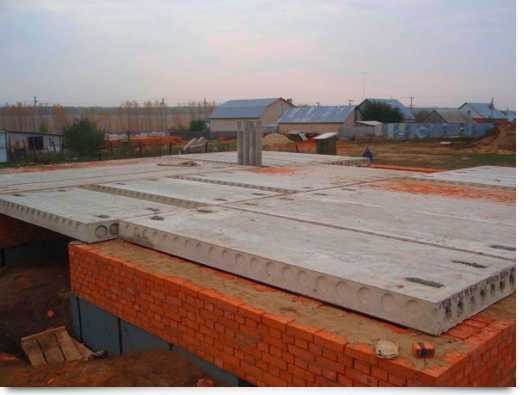

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:


В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Смотрите также:

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.
Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.
саша
Здравствуйте. Толщина фундамента 400мм, толщина стены 560мм (400 гс+40 возд.зазор+120 кирпич), фундамент перекрыт плитами перекрытия 8й нагрузки. Свес кирпича снаружи будет 20мм, получается напуск несущей стены на плиту перекрытия 140мм (560-400-20). Выдержат ли плиты перекрытия? (дом 2этажа)
[email protected]
Кирилл
С вами ещё можно связаться?
Игорь
Здравствуйте на плиту пустотную вдоль поставили несущую стену 380 мм.после подвала, сверху нагрузили перекрытие деревянными балками, второй этаж, поставили перегородку второго этажа, и еще опирание кровли. Также нельзя делать?
Дмитрий
Игорь, здравствуйте.
Если стена опирается только на эту плиту, то, конечно, нельзя. Плиты перекрытия не для этого предназначены.
Руслан
Здравствуйте. Толщина стен 400мм положили панели пустотные 63-12 ;63-15 опирание получилось около 90-100мм.

Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа

Вокруг предусмотрен сейсмопояс .Есть ли опасность ??

Руслан
одна панель опирается на 100мм с одной стороны а с другой 80мм предусмотрен 2 эт
Илья
Здравствуйте! Подскажите пожалуйста, у меня стоит фундамент из ФБС 40, утепленный с наружи 10см пеноплексом и обложен кирпичем стоя(6см). Я хотел со всех сторон дома выпустить ПП чтобы она встала заподлицо с кирпичем. Понял, что так делать нельзя. Подскажите как быть.
аааааа
подскажите 6 см. хватит для операния плиты перекрытия
Игорь
Добрый день, строим двухэтажный дом, делаем перегородки из плит ПГП https://www.profkom64.ru/product/bloki_kirpich/plity_pgp/ Плиты клали вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича 13см, а на стену из бетона 7 см. Как думаете правильно ли все сделали?

Какие бывают плиты перекрытия

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

Монолитные перекрытия

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

  • экономия бетона,
  • высокая шумоизоляция,
  • наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
  • демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности.

Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики

Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

  • по двум торцевым сторонам,
  • по трем сторонам (две торцевых и одна боковая),
  • по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

  • 2ПКТ — по трем сторонам,
  • 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

  • АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
  • а — в торцах использованы уплотняющие вкладыши,
  • т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

  • Марка ЖБИ
  • Название и товарный знак предприятия
  • Штамп техконтроля

Информационные данные:

  • Масса плиты
  • Дата изготовления

Монтажные данные:

  • Верх конструкции
  • Место опоры
  • Установочные риски
  • Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Виды плит перекрытия, маркировка, размеры

Пустотные плиты перекрытия

Пустотные плиты перекрытия относятся к железобетонным литым элементам, основным предназначением которых является формирование несущих конструкций того или иного строения. Для изготовления этих элементов используется качественный бетон марки не ниже В15, что, в свою очередь, является гарантией надежности и долговечности, несмотря на относительно большую массу. Современные технологии позволили наладить запуск облегченных пустотных плит перекрытия, которые могут использоваться при строительстве зданий и сооружений из газобетонных или газосиликатных блоков.

Многопустотные элементы имеют надежный металлический каркас, выполненный из высококачественной арматуры. Пустоты круглой формы, проходящие по всей длине конструкции, предназначены для увеличения сопротивляемости изделия к деформации на излом. Такая структура этих бетонных конструкций в значительной мере позволяет уменьшить общий вес плиты. Также за счет наличия пустот обеспечивается высокий уровень шумоизоляции, поэтому плиты в большинстве случаев используются при строительстве многоквартирных домов.

Общие технические характеристики пустотных плит перекрытия и сферы их применения

Пустотные плиты перекрытия изготовляются в соответствии с ГОСТ 9561-91 и имеют нижеперечисленные характеристики:

Применяемая марка бетона

В15

Расчетная нагрузка

450-1250 кгс/м.кв

Толщина

220 мм

Норматив залегания на опору

не менее 15 см

Масса

до 4 тонн

Предел огнестойкости

1 час

К основным преимуществам следует отнести те факты, что плиты не подвержены гниению, обладают влагоустойчивость, отсутствуют свойства горючести.

Наиболее востребованы пустотные элементы при возведении межэтажных и чердачных перекрытий, надподвальных плоскостей.

Размеры пустотных плит перекрытия

В настоящее время, на рынке подобной продукции пустотные плиты представлены многими типоразмерами. Эти железобетонные изделия можно классифицировать на нижеперечисленные группы:

  • длиной от 1,5 м до 2 м;
  • длиной от 2 м до 3 м;
  • длиной от 3 м до 4 м;
  • длиной от 4 м до 5 м;
  • длиной от 5 м до 6 м;
  • длиной от 6 м до 7 м.

Каждая из групп имеет свой ассортиментный набор различных вариантов изготовления, что позволяет обеспечить широкий выбор конструкций и возведение строений различных конфигураций.

Следует также обратить внимание на маркировку пустотелых элементов. Первая цифра начальной части в кодификации обозначает длину изделия, представленную в дециметрах. Второе число в первой части кодировки – ширина плиты. Вторая часть кодировки обозначает объем элемента в м/куб, а третья часть отражает расчетную массу в тоннах. К примеру, пустотный элемент перекрытия с маркировкой ПК 27-12 0,700 0,95 будет означать, что плита имеет следующие показатели: длина – 2,7 м, ширина – 1,2 м, объем 0,7 м/куб и вес – 0,95 т.

Наиболее распространены и востребованы пустотелые конструкции перекрытия с показателями длины 6260мм, 5980мм, 5780 мм, 5580 мм, 5180мм, 4780мм, 4080мм, 3580мм, 2980мм и 2380мм. При этом существует широкий выбор ширины, показатель которой применяется ко всем группам плит отличающихся длиной. Производят пустотные элементы с шириной 1590мм, 1390мм, 1190мм, 990мм, и 790мм.

Высота большинства плит у всех стандартная – 220мм., однако некоторые подклассы могут иметь увеличенную толщину – 260мм и 300мм.

В строительной практике также имеет место использования изделий с маркировкой ПГ, толщина которых составляет 260мм. Их особенность заключается в наличии так называемых грушевидных пустот, которые предназначены для опоры с обеих сторон.

Стоимость в значительной мере зависит от особенностей конструкции и размеров, качественных показателей и дополнительных особенностей. Ввиду широкого ассортимента выпускаемых подгрупп средние цены на плиты также имеют большой разрыв.

Габаритные размеры железобетонных плит перекрытия

К примеру, такие группы, как ПК26 в среднем стоят от 1900 р. до 5100 р., группа ПК32 – от 2600 р. до 5600р.

 При строительстве зданий и сооружений применение типовых конструкций позволяет значительно уменьшить сроки монтажа, возведения объекта, уменьшить трудоемкость и в некоторых случаях еще и сэкономить. Так, плиты перекрытия уже давно зарекомендовали себя как незаменимый элемент при строительстве. В этой статье мы хотели привести сведения о  целесообразности к применению плит для сооружения межэтажных перекрытий в жилых помещениях. Кроме того, в статье вы найдете информацию о размерах плит и их массе.

Применение плит перекрытия в жилых и не жилых помещения

 Прежде всего, если вы будете использовать плиту для жилых помещений,  стоит обратить внимание на пустотные плиты перекрытий. Такие плиты имеют одинаковую ровную поверхность с двух сторон, обеспечивают хорошую тепло и шумо- изоляцию, также относительно своего объема небольшой вес. Кроме того, их достоинствами является возможность перерубить их, то есть подогнать под размер. При чем такие плиты могут быть перерублены как по вдоль, так и поперек.  Для нежилых помещений возможно применение шатровых плит,  с усилением в виде отлива по периметру и ребристых, с отливами по сторонам. При их использовании будут видны опорные отливы. Такие плиты обладают худшей тепло и шумоизоляцией, но их основное достоинство в том, что они имеют длину до 15 метров, что может быть важно для нежилых сооружений.  Также, такие плиты дешевле пустотных.  Применение монолитных плит в качестве перекрытия не целесообразно, из-за высокой стоимости и низкому сопротивлению на изгиб, по сравнению со всеми выше перечисленными видами плит. Также монолитные плиты  слишком тяжелые, по сравнению с другими видами плит.

Пустотные плиты перекрытия (классификация размеры, масса, несущая нагрузка)

Пустотные плиты перекрытия классифицируется по форме пустот в их сечении. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры можно узнать из обозначения плиты.

Плиты перекрытия: виды и маркировка по ГОСТ, характеристики, размеры и цены

Например, ПК34-10 — это плита перекрытия длиной 3400 мм, шириной 990 мм, то есть 10 это 1000 мм, но с учетом допуска для укладки соседней плиты надо вычесть 10 мм. Это правило действуют для каждой из приведенных плит в таблице.

Марка плиты

Объем, м3

Вес, т

ПК21-12

0,550

0,73

ПК22-10

0,479

0,64

ПК24-12

0,628

0,843

ПК24-10

0,523

0,698

ПК26-15

0,858

1,24

ПК27-10

0,588

0,784

ПК27-12

0,707

0,949

ПК27-15

0,885

1,279

ПК28-10

0,610

0,814

ПК28-12

0,733

0,984

ПК28-15

0,918

1,326

ПК30-10

0,653

0,872

ПК30-12

0,780

1,047

ПК32-10

0,970

1,402

ПК32-12

0,697

0,903

ПК32-15

0,838

1,125

ПК33-10

1,049

1,516

ПК33-12

0,719

0,96

ПК33-15

0,864

1,293

ПК34-10

0,741

0,990

ПК34-12

0,890

1,195

ПК34-15

1,115

1,611

ПК35-10

0,762

1,017

ПК35-12

0,916

1,229

ПК35-15

1,147

1,657

ПК36-10

0,784

1,046

ПК36-12

0,942

1,265

ПК36-15

1,174

1,695

ПК37-15

1,212

1,75

ПК52-10

1,156

1,512

ПК52-12

1,361

1,827

ПК52-15

1,705

2,464

ПК60-10

1,320

1,762

ПК60-12

1,560

2,094

ПК60-15

1,950

2,817

ПК72-10

1,564

3,369

ПК72-12

1,88

4,05

ПК72-15

2,322

5,044

 Нагрузка которую способны выдержать пустотные плиты перекрытия составляет до 800 кг на метр квадратный.

Шатровые, ребристые, монолитные плиты

 Об остальных видах плит мы не будем рассказывать так подробно, как о пустотных. Скажем лишь, что они имеют возможные длины 5970 мм 11960 мм 17940 мм и ширину 2980 мм и 1480 мм. Они не столь интересны большинству, поскольку применяются в основном для не жилых помещений, о чем мы уже говорили ранее.

astgift.ru

Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики

– это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог.

За счет универсальности, плиты перекрытия можно применять и при воздвижении , котеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия :

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку .

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции , такие как класс , наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия :

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.


В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов , для соединения с металлическими и железобетонными элементами каркаса, монтажные петли , а также каналы для проводки коммуникаций .

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.


Плиты классифицируют по группам , где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ .

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.


Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, и проч.

При монтаже плит, будь то или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

  • 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может

starer.ru

Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

Таблица стандартных размеров многопустотных плит перекрытий
Тип плитыРазмер плиты, мм
ДлинаШирина
1ПК
2ПК
3ПК		От 2400 до 7500 с шагом 300, исключая 69001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК
2ПК
3ПК		От 3600 до 7500 с шагом 300, исключая 6900От 2400 до 3600 с шагом 300
1ПК
2ПК
3ПК		От 2400 до 3600 с шагом 300От 4800 до 7200 с шагом 300, исключая 6900
4ПКОт 2400 до 6600 с шагом 300, а также 7200 и 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 6300 с шагом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500
