Котел на дровах для отопления водяного дома – конструктивные особенности при изготовлении своими руками

alexxlab Разное Комментариев нет

Содержание

конструктивные особенности при изготовлении своими руками

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?
В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром.
Тут рассказывается о принципе действия тепловых насосов.
А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

    Итак, любой котел который вы можете купить состоит из:
  • топочной камеры
  • колосника
  • камеры для сбора продуктов сгорания (зольной камеры)
  • теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

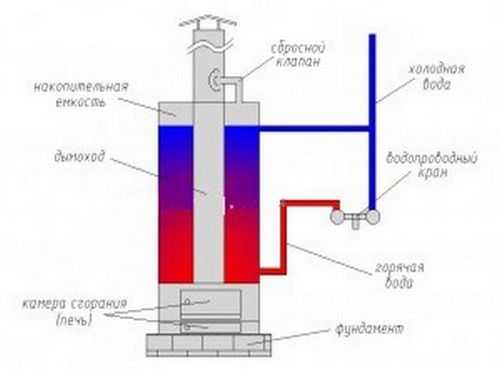

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели:
— во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости;
— во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

Отопление современного дома котлом

И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Одним из вариантов водяных котлов для отопления дома, являются котлы т.н. длительного горения.

Это могут быть пеллетные котлы, использующие в качестве топлива не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующих в своем цикле древесину.

Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В нижней части дымохода обязательно нужно предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании. Если этого не сделать избыточная влага будет попадать внутрь котла и вызывать его коррозию, что, конечно, снизит срок его службы.

В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно.
В следующих статьях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.

Контроль и безопасность

Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.
Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

Особенности эксплуатации подобных котлов

  • невысокая цена (может себе позволить каждый домовладелец)
  • длительный срок эксплуатации
  • надежность (при правильной эксплуатации там просто нечему ломаться)
  • доступность и низкая стоимость топлива
  • настройка и обслуживание своими руками (не требует высокой квалификации)
  • относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
  • требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

gidpopechkam.ru

отопительный котел на дровах с водяным отоплением загородного дома, система обогрева

Содержание:

В течение нескольких тысячелетий люди использовали дрова в качестве источника тепла, позволяющего обогревать их жилища. Но с появлением новейших технологий потребление этого вида топлива стало менее актуальным, поскольку человечество начало отдавать предпочтение электроэнергии, природному газу, нефтепродуктам. Но в частном секторе дрова по-прежнему востребованы.


Особенности конструкции и принцип работы

Несмотря на разнообразие типов котлов на дровах для обогрева дома, их устройство  аналогично.

Каждый отопительный агрегат состоит из:

  • камеры сгорания твердого топлива;
  • водного теплообменника;
  • дымоходной конструкции;
  • зольника.

Самый простой дровяной котел для отопления по конструкционному устройству представляет собой буржуйку, в которой в процессе горения древесины нагревается вода, которая затем поступает в отопительную систему. Но в этом случае показатель эффективности работы оборудования незначительный, а расход древесины большой.


В процессе усовершенствования современные котлы отопительные на дровах для частного дома оснастили функцией длительного горения, поэтому у них более сложное устройство. При этом топливо загружают в топочную камеру, после чего оно в процессе горения отдает тепло встроенному в агрегат теплообменнику.

К нему подсоединяют трубопроводы, которые предназначаются для подачи нагретой жидкости в отопительную систему домовладения. Ее укомплектовывают радиаторами, трубами и расширительным устройством.

Котел для обогрева дома на дровах и дымоходная конструкция снабжают теплом помещение, в котором располагаются. После сгорания топлива появляется дым – посредством дымохода он выводится наружу в атмосферу, а сажа собирается на его стенках. При этом нужно помнить, что ее большой слой в трубе приводит к уменьшению тяги и возрастанию риска возгорания.

Производят чистку дымовыводящих каналов через специальные отверстия, прикрытые заслонками. Для этого задействуют ерши и щетки. Благодаря развитию современных технологий появились особые составы, добавляемые в дровяной котел для водяного отопления частного дома – они в процессе сгорания способствуют очищению каналов дымохода изнутри.


Подача холодного теплоносителя и нагретой воды из теплообменника происходит благодаря патрубкам. Современные приборы оснащают автоматическими устройствами, которые упрощают обслуживание котла.

К ним относятся:

  1. Датчик температуры, подающий сигналы на вентилятор поступления воздуха.
  2. Датчик давления, сигнализирующий о превышении требуемого значения.
  3. Датчики давления теплоносителя.

Эффективность функционирования отопительного дровяного котла зависит от качества используемого топлива. Если для теплоснабжения нужны дрова, тогда нельзя пользоваться углем и торфяными брикетами. Также не следует задействовать недостаточно просушенные дрова, поскольку в процессе сгорания образуется много сажи и пара, в результате чего котел нужно будет чистить.

Сфера использования дровяных котлов

Система отопления на дровах в частном доме популярна у жителей сельской местности, где отсутствует центральное газоснабжение, а отопление электроприборами получается дорогостоящим. Востребован такой способ обогрева и у дачников.

Также дровяными агрегатами пользуются при посещении русских бань, где они выполняют две функции – отопления и нагрева воды.

Преимущества и недостатки отопительного котла на дровах

К плюсам относятся:

  1. Независимость от электроснабжения. Агрегаты не зависят от перепада напряжения и отсутствия электричества.
  2. Получение экологичного тепла. В результате сгорания древесины не образуются вредные для здоровья соединения. Правда, при несоблюдении мер безопасности существует опасность отравления углекислым газом.
  3. Доступность топлива. Проживая в лесном регионе, его жители могут запастись бесплатным сырьем. Кроме этого, отопление загородного дома котлом на дровах возможно с использованием бытовых твердых отходов, имеющих органическое происхождение.
  4. Доступная цена агрегата и арматуры к нему.
  5. Простата монтажа и дальнейшей эксплуатации котла.

Из недостатков следует отметить:

  1. Необходимость постоянно присматривать за домом.
  2. Значительный вес агрегата из чугуна, но с другой стороны этот материал более долговечен.
  3. Повышенное потребление топлива, поскольку древесина выделяет небольшое количество тепловой энергии.
  4. Отсутствие поддержания требуемой температуры в автоматическом режиме.
  5. Низкий КПД, который не превышает 80%.
  6. Котлы отопительные для частного дома дровяные обладают большими габаритами и для получения требуемой степени обогрева нужно за один раз сжигать много дров.

Монтаж дровяного котла отопления частного дома

Чтобы обеспечить эффективную и безопасную работу требуется качественная установка агрегата:

  1. Место расположения. Оборудование, функционирующее на дровах, нуждается в большом количестве воздуха, поэтому приборы малой мощности располагают на подсобных площадях домовладения, где имеется приточно-вытяжная вентиляция. Если мощность агрегата 50 кВт и более, следует под котельную обустраивать отдельное помещение, у которого полезный объем превышает 8 кубометров. Дровяной котел для отопления частного дома монтируют на твердое, максимально ровное и несгораемое основание, такое как бетон, кафельная плитка или керамогранит. Стены котельной также должны иметь отделку из негорючих материалов, а помещение следует оснастить принудительной вентиляцией.
  2. Требования к дымоходной конструкции. Чтобы изготовить дымоход, можно использовать нержавеющую сталь, толстостенные трубы из металла или керамику. Оптимальным решением для дровяных котлов с водяным отоплением для дома специалисты считают дымоход из нержавейки типа «сэндвич». Он без проблем собирается из элементов, среди которых трубы, скрепляемые хомутами, кровельные проходы и разгрузочная платформа. Такой дымоход можно вывести как через перекрытие кровли, так и через стены домовладения. Для обеспечения нужной тяги высота прямого отрезка дымохода должна превышать 6 метров при мощности прибора, равной 16 кВт.

Выбор агрегата на дровах для водяного отопления

В первую очередь необходимо рассчитать мощность отопительного оборудования в киловаттах. Нужная информация относительно этого параметра имеется в паспорте на котел. Принято считать, что для обогрева 10 «квадратов» площади требуется один киловатт мощности. Помещениям, которые недостаточно утеплены, нужен ее запас, составляющий 20 – 30 %.

При выборе следует обращать внимание на номинальную мощность и другие функциональные возможности котла, поскольку в осеннее и весеннее время он не будет эксплуатироваться на весь потенциал.

Если агрегат планируется использоваться для системы отопления на дровах и получения горячей воды, тогда нужно также купить внешний бойлер и обеспечить запас мощности.


При выборе прибора учитывают материал его изготовления, обычно это сталь или чугун. Котел из стали весит немного, у него более простая конструкция топки по сравнению с чугунными изделиями. Дымоход у стальных агрегатов имеет большую длину и поэтому теплоноситель в них нагревается эффективнее. Чистка топки у стального оборудования заключается в удалении отложений из зольника.

У чугунных приборов дымоход короче, а по причине ребристой поверхности создается увеличенная площадь теплообмена. На ней оседают частички горения, поэтому для их удаления требуется использование скребков, кочерги, щеток. Но теплоемкость у чугунных моделей выше.

Все дровяные агрегаты можно разделить на несколько видов:

  • котел пиролизный – в нем для выработки тепла используют и дрова, и газ, выделяемый при этом;
  • котел пеллетный – в качестве топлива можно задействовать спрессованные гранулы, для которых сырьем являются опилки, стружка, кора, отходы сельхозкультур и прочее;
  • котел дровяной для водяного отопления.

Популярные модели

У потребителей востребованы следующие модели отопительного оборудования на дровах:

  1. Buderus. Изделия Logano G 211–26 D можно загружать разным твердым топливом – дровами, углем, коксом, пеллетами. Имеются приборы мощностью 15 и 32 киловатта.
  2. Zota Pellet. Модели данного ряда используют не только для отопления дома, но и для горячего водоснабжения. У них имеется система защиты, КПД превышает 85%. Котлы оснащают электрическим розжигом и автоматической функцией поддержки необходимого температурного режима. Их мощность достигает 100 киловатт. Вес равен 300-800 килограммов.

Гейзер. Одной дровяной закладки достаточно для 7–18 часов работы. Эти котлы снащены автоматическим контролем силы тяги.


teplospec.com

устройство, виды, установка системы своими руками

Несмотря на то что на рынке существует множество моделей газовых и электрических отопительных агрегатов, большинство владельцев небольших домов отдаёт предпочтение дровяным котлам. Современный дровяной котёл для отопления частного дома обладает высоким уровнем пожаробезопасности и при правильной установке и эксплуатации прослужит долгие годы.

Дровяной котёл является долгосрочным в сравнении с его аналогами

Устройство и принцип работы

Популярность подобных отопительных устройств связана с доступностью применяемого для них топлива. Эти агрегаты могут топиться не только дровами, но и пеллетами. Разнообразие моделей АГВ на дровах очень велико, но их устройство практически одинаково.

Каждый котёл состоит из нескольких основных элементов:

  • водного теплообменника;
  • камеры сгорания;
  • дымохода;
  • зольника.

Самая примитивная конструкция по устройству похожа на буржуйку, оборудованную водяной «рубашкой». Принцип работы такой конструкции заключается в том, что при сгорании топлива жидкость нагревается и поступает в отопительную систему. Такая система не обладает большим КПД и расходует много топливного материала, что делает её применение неэкономичным.

Современный котёл обладает высоким уровнем КПД

Современный котёл на дровах для парового отопления, имеющий функцию длительного горения, представляет собой более сложную конструкцию, отвечающую следующим требованиям:

  • высокий КПД;
  • минимальный расход топлива;
  • высокий уровень пожаробезопасности.

Загрузка топлива осуществляется через верхнюю дверь устройства. Дрова или другие топливные материалы сразу загружаются в большом объёме. Изначально топливо сжигается в камере газификации. Благодаря ограниченному поступлению воздуха в этот отсек становится возможна регулировка интенсивности горения. Поскольку в камеру поступает очень мало воздуха, дрова не возгораются, а медленно тлеют, выделяя при этом много жара. В процессе тления топлива вода начинает постепенно нагреваться.

В данном видео рассмотрим дровяной котёл:

Образовавшийся при тлении топлива дым содержит горючие газы, которые впоследствии оказываются в сжигательном отсеке, где при неограниченном доступе кислорода происходит их окончательное дожигание. Сгорание газов характеризуется выделением большого количества тепла, что позволяет быстро нагреть воду в системе. Кроме того, после прохода через камеру сжигания дым очищается от большинства вредных примесей и золы, что делает современные котельные на дровах в частном доме довольно экологичными.

Дым выводится через дымоотводный канал, соединённый с дымоходной трубой. Агрегат имеет 2 патрубка, по которым поступает холодная и выводится горячая вода из теплообменника. Новейшие типы дровяных котлов автоматизированы и имеют несколько типов датчиков.

Эффективность подобных агрегатов во многом зависит от типа и качества применяемого топлива. Не следует использовать для растопки сырые дрова и древесину хвойных пород, так как такое топливо горит с большим выделением смол и сажи, из-за чего котёл придётся чистить намного чаще.

Выбор дровяного котла

Чтобы правильно определиться с выбором дровяного котла, потребуется рассчитать необходимую мощность — этот параметр указан в паспорте агрегата. Один киловатт мощности отопительного устройства обогревает 10 квадратных метров помещения. Такое соотношение действенно, когда здание хорошо утеплено.

В противном случае площадь обогрева может сократиться на 20−30%. При выборе устройства нужно обращать внимание на весь диапазон мощности, в котором может работать агрегат, а не только на максимальный показатель, поскольку в межсезонье от котла не потребуется работы на полную мощность.

Весьма важный фактор — материал изготовления. Как правило, это сталь или чугун. Стальные изделия намного легче. Конструктивные особенности топки стальных изделий позволяют гораздо легче их чистить. Благодаря длинному дымовому каналу нагрев котла происходит быстрее.

Чугунные агрегаты отличаются укороченным дымоотводным каналом, что замедляет нагрев теплоносителя. За счёт ребристой поверхности чугунные изделия имеют большую площадь теплообмена, однако, чтобы почистить такой котёл, придётся вооружиться кочергой, скребком или щёткой.

К отдельной группе относятся электродровяные котлы для отопления домов. Электрические элементы позволяют увеличить КПД устройства, а автоматизированная система постоянно контролирует температуру в топке.

Следует обратить внимание на отношение объёма топливной загрузочной камеры к мощности агрегата.

От этого напрямую зависит, как часто придётся добавлять дрова в котёл. В устройстве обязательно должна присутствовать система аварийного охлаждения, которая понадобится, чтобы предотвратить закипание жидкости в теплообменнике. Во избежание ожогов котёл на дровах для отопления дома должен быть оборудован защитными кожухами и теплоизолированными ручками.

Установка агрегата

Высокая пожаробезопасность и эффективность работы дровяного котла может быть обеспечена только при строгом соблюдении правил по установке устройства. Любой отопительный агрегат на дровяном топливе потребляет значительное количество воздуха.

Для котла небольшой мощности потребуется сделать приточно-вытяжную вентиляцию. Если мощность отопительного устройства превышает 50 киловатт, то придётся позаботиться о сооружении отдельной котельной, которая снабжается принудительной вентиляцией.

Отопительные дровяные агрегаты устанавливаются на ровную твёрдую поверхность, выполненную из жаропрочных материалов. Стены вблизи котла также должны иметь огнеупорную облицовку. После завершения установочного процесса котёл соединяется с отопительной системой.

Монтаж твердотопливных котлов:

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[7] = []; blockSettingArray[7][«minSymbols»] = 0; blockSettingArray[7][«minHeaders»] = 0; blockSettingArray[7][«text»] = ‘

‘; blockSettingArray[7][«setting_type»] = 1; blockSettingArray[7][«element»] = «h3»; blockSettingArray[7][«elementPosition»] = 1; blockSettingArray[7][«elementPlace»] = 3; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Котел отопления на дровах: самодельный для частного дома

Краткое содержание

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

  • классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
  • пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

    Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

  • высокий показатель КПД – от 80% до 93%;
  • экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
  • можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
  • постепенный обогрев помещения;
  • при монтаже агрегата не нужно дополнительно обустраивать фундамент;
  • существует возможность подключить к водяной системе отопления частного дома;
  • экологичность устройства;
  • безопасность агрегата;
  • не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

  • металлические уголки;
  • небольшая решетка из металла;
  • чугунная дверца;
  • лист металла;
  • трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

  • Из баллона необходимо удалить вентиль при помощи молотка.
  • После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
  • Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
  • В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
  • Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

    Схема котла из газового баллона

  • К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.
  • Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.
  • Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.
  • В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

  • лист металла толщиной 4-5 мм;
  • лист металла толщиной 10-12 мм;
  • металлические уголки и решетка;
  • трубы для дымоотвода.

Схема простого твердотопливного котла


Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

  • Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
  • В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
  • К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

    Самодельный котел из листового металла

  • Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.
  • Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.
  • В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.
  • Приварите крышку к корпусу котла и установите дымоход.
  • Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

kaminyn.ru

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

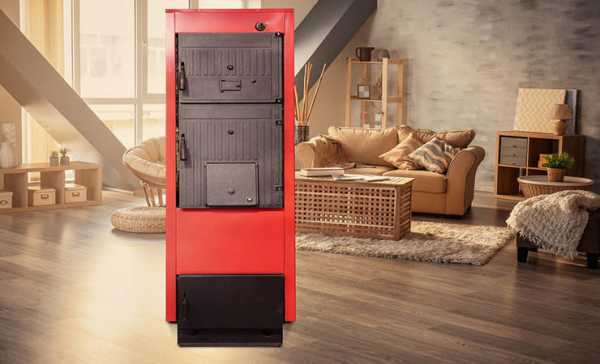

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Рекомендуем к прочтению:

Достоинства самодельного дровяного котла:

  • Высокая экологичность.
  • Высокий показатель КПД;
  • Доступное топливо и низкая стоимость котла;
  • Безопасность котла;
  • Простые условия эксплуатации;
  • Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

Рекомендуем к прочтению:

  • Стальные трубы;
  • Прут с сечением в 20 мм;
  • Профильные трубы;
  • Центробежный вентилятор;
  • Различные гайки и болты;
  • Лист из стали;
  • Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

  • Как правильно и точно выбрать место для топки самодельного котла;
  • Как наиболее верно рассчитать рабочие параметры теплообменника;
  • Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был  собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

otoplenie-doma.org

Водогрейный котел на дровах: правильная установка и эксплуатация

Без горячей воды в доме обойтись сложно, да и отопление всех комнат одновременно намного удобнее, нежели печь в одной комнате, которая может согреть максимум два помещения. Водогрейный котел на дровах станет удачным вариантом для дома, находящегося за городом или дачного коттеджа, в котором хозяева проживают большую часть года.

Водогрейный котел на дровах

Есть разные виды водогрейных котлов, предназначенные только для подогрева воды или отопления, а существуют котлы и с двумя контурами, которые и дом отопят, и предоставят горячую воду для хозяйственных нужд. Рассмотрев несколько вариантов разных видов водонагревателей на дровах, можно легко определиться, какой из них больше востребован в доме.

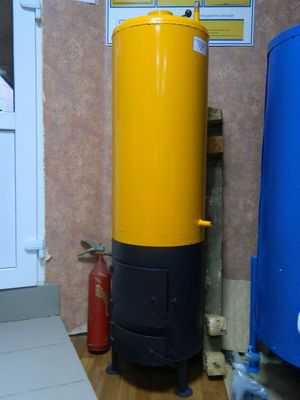

Титан

К котлам, работающим на дровах, которые греют воду для принятия душа или ванны, относятся титаны. Этим приспособлениям, создающим удобство в доме — уже много десятков лет, но они востребованы и сегодня, так как являются доступным и проверенным способом нагрева воды.

Котел-титан в ванной

Титан достаточно компактен, и поэтому может быть установлен прямо в ванной комнате или в удобном уголке дачного домика, где обычно хозяева участка принимают душ. Главное, чтобы в дом была проведена вода, и был устроен для нее слив. Раньше готовый титан нужной модели было достаточно сложно приобрести в магазине, поэтому их обычно мастерили самостоятельно или заказывали умельцам. Сегодня же его вполне можно подобрать в торговой сети или, по старинке, изготовить самостоятельно, если есть необходимые навыки и инструменты.

Что же такое водогрейный титан? Этот прибор, оборудованный топочной и поддувальной камерой, на которой сверху устроен водяной бак. Дымоходная труба от печки с топкой проходит через бак с водой.

Принципиальная схема котла-титана

Готовые титаны в основном изготовлены из стали и имеют эмалированное или оцинкованное внутреннее покрытие. Топка же может быть изготовлена из стали и иметь чугунные вставки, или же полностью быть выполненной из чугуна. В комплект готового изделия входит смеситель, кронштейны и трубка для душа.

Видео: водогрейный титан на дровах заводского изготовления

Холодная вода подключается к титану через смеситель, на котором есть специальное отверстие. В отличие от привычных для всех кранов смесителейа этот элемент титана имеет не два, а один подвод воды, через который она набирается в емкость. При нагревании титана до необходимой температуры и начале отбора через включенный кран, в бак сразу же начинает поступать холодная вода, занимая место использованной горячей. Можно открыть и второй подвод в смесителе — для холодной воды, тогда появится возможность регулировки температурных режимов воды при использовании душа.

Важно помнить одно правило — это то, что бак должен быть постоянно наполнен водой, даже после того, как остановлена топка печного блока.

Конструкция титана, изготовленного своими руками

Как можно самостоятельно соорудить титан, или, как его еще называют, колонку, отапливаемую дровами? Представленный на схеме титан вполне может быть сделан своими руками, если строго придерживаться всех нюансов.

Схема-чертеж самодельного титана

Титан состоит из следующих деталей, некоторые из которых можно изготовить самостоятельно, а кое-что придется приобрести в строительном магазине.

  1. Дверца поддувала.
  2. Навес.
  3. Топочная дверца.
  4. Топочная камера.
  5. Кран.
  6. Емкость для воды — бак.
  7. Дымоотводная труба, проходящая через емкость для воды.
  8. Термометр.
  9. Коленный поворот дымоотводного канала.
  10. Труба дымохода.
  11. Дефлектор для защиты дымохода от попадания в него влаги и мусора.
  12. Шланг или труба.
  13. Хомут.
  14. Штуцер.
  15. Муфта.
  16. Смеситель, который крепится к стене.
  17. Уголок-переходник.
  18. Насадка-душ.
  19. Краны с вентилями.
  20. Тройник.
  21. Втулка с резьбой.
  22. Колосник.
  23. Поддон, на котором собирается зола.

Установка титана

Изготовив водонагревательный прибор по представленной схеме, нго нужно правильно установить, придерживаясь, правил пожаробезопасности.

  1. Необходимо подготовить под него основу, состоящую из прослойки асбеста или же кирпичной кладки, сверху которой укладывается металлический лист. Размер основы должен быть не менее 65 × 65 см.
  2. От кирпичных стен титан должен находиться на расстоянии 15—20 см, а от выстроенных из дерева — не менее, чем 45—50 см. Кроме этого, необходимо изолировать топку от деревянных покрытий стен с помощью асбеста или толстого стального листа.
  3. Перед топочной дверцей обязательно укладывается несгораемое покрытие — это может быть керамическая плитка или лист металла.
  4. Чистка дымоотводной трубы проводится ежегодно и проверяется на целостность. Если в ней обнаружено повреждение, труба должна быть заменена.
  5. При установке титана, не обойтись без вывода дымовой трубы на крышу. Если крыша плоская лучше поднять ее на метр или полтора над ней, а ежели кровля двускатная, то труба размещается в соответствии с правилами, показанными на схеме.

Необходимо обязательно соблюсти правила расположения трубы на крыше

При правильно поднятой дымоходной трубе, в дымоходе будет хорошая тяга, которая позволит быстро нагреть печь, а значит и воду.

Эксплуатация титана, изготовленного своими руками

  1. Подобный титан можно установить даже при отсутствии центрального водоснабжения. Для этого устанавливается водонакопительная емкость, которая должна находиться на расстоянии 0,5 – 1 м выше бака титана. В эту емкость заранее набирается вода, а оттуда, при открытии вентиля № 19, она и будет поступать в титан, при этом необходимо закрыть вентиль № 22. На схеме хорошо видна циркуляция воды внутри труб: горячей сплошной, а холодной — пунктирной линиями.
  2. При заполнении бака, необходимо открыть кран, расположенный на стене (№ 5). Когда емкость наполнится, из крана начнет литься вода, и нужно сразу же перекрыть кран водопровода.
  3. Когда емкость будет наполнена, можно затапливать печь. Ни в коем случае нельзя разводить огонь с помощью горючих веществ.
  4. Нельзя доводить воду в емкости до кипения, так как в баке будет образовываться большое количество накипи, и теплоотдача будет сокращена. Поэтому нужно обязательно установить термометр, имеющий значение выше 100 градусов, чтобы легче было контролировать нагрев воды.
  5. Во время работы титана нужно внимательно следить за температурой — при перегреве и излишнем повышении давления внутри емкости, она может взорваться. Чтобы избежать таких печальных последствий в трубопроводе, в его верхней части подсоединяется специальный патрубок, который выводят в дополнительный расширительный бак. Если устанавливается водонакопительная емкость, патрубок можно вывести в нее. Через это приспособление и будет снижаться давление.
  6. В течение 25—30 минут после растопки печи температура достигнет значения 45—65 градусов.
  7. При отборе горячей воды, в емкость сразу начинает поступать холодная вода, замещая горячую.

Водогрейные котлы

Водогрейный двухконтурный дровяной котел

Кроме просто водонагревательных приборов, во многих случаях для дома требуется и котел для отопления, который можно установить в комплексе с титаном или приобрести котел со встроенным бойлером.

На данной схеме хорошо видно, как один котел может выполнить две функции и обеспечить дом теплом и подогретой водой.

Схема устройства и работы котла

Конструкция котла

В данном случае на схеме хорошо видно бойлер, встроенный в корпус котла. Этот отопительный прибор имеет лабиринтную систему для прохода согретого воздуха — это топка, куда закладывается топливо и три горизонтальные пластины, между которыми и проходит горячие газы. Дольше задерживаясь в котле, они значительнее отдают тепло и прежде, чем выйти в дымоход, успевают согреть воду для отопления и бойлер — для применения подогретой воды в бытовых целях.

Котел, работает на дровах, но есть модели, работающие на газе, пеллетах или на солярке. Последний вариант требует небольшой модернизации: в нижнюю дверцу устанавливают горелку. Прибор, функционирующий на дровах, может быть переделан под другое топливо даже после его установки, но для этого следует пригласить специалиста. На схеме хорошо видны изменения в конструкции после переделки котла.

КПД котла, устроенного таким образом, достигает до 87—92%. Кроме самой конструкции, способствуют высокой теплоотдаче и достаточно толстые стенки топочной камеры — их толщина составляет полсантиметра. Такие модели оснащены термостатами включения насоса, охлаждающим контуром и термометром.

Очистка котла и обслуживание во время его эксплуатации предельно просты, в комплект с прибором обычно входит и аксессуар для его чистки.

Установка котла ничем не отличается от установки титана — это нужно делать, предусматривая соблюдение техники безопасности. Размер дымоотводной трубы будет зависеть от модели котла – ее диаметр можно определить по выходящему из котла патрубку. Дымоход выводится через кровлю и обязательно вокруг оголовка устраивается гидроизоляция. Подниматься над крышей оголовок должен по тому же принципу, о котором говорилось выше.

Водогрейный котел для дачи своими руками

Нехитрая конструкция самого простого котла на двести литров может быть изготовлена самостоятельно. Для дачного домика он станет просто незаменимым для комфортного пребывания за городом, и все это можно сделать при минимальных затратах. Для изготовления водогрейного прибора понадобится:

  1. Металлическая бочка на 200 литров.
  2. Труба со стенками толщиной в три — четыре мм и диаметром, соразмерным диаметру бочки.
  3. Дымоходная труба, диаметром 15—20 см, а ее длина будет зависеть от высоты дома.
  4. Отрезок трубы, называемый «колено» — для устройства сбросного клапана.
  5. Топочная и поддувальная дверцы, колосник.
  6. Стальной лист в пять мм толщиной и размером в 3 кв.м. Он необходим для изготовления дна и перекрытия топочной и поддувальной камеры.
  7. Не обойтись и без качественных инструментов для резки и сварки металла.

Такой котел несложно изготовить самостоятельно

  1. Из стальных листов нужно вырезать два круга по диаметру трубы — для дна и перегородки между поддувалом и топкой.
  2. В большой трубе, из которой будет изготовлена нижняя часть котла, вырезаются отверстия для топки и поддувала. Вырезанные и обваренные куски металла могут послужить дверцами, которые надеваются на приваренные петли.
  3. Металлический круг приваривается к отрезку трубы — это будет дно поддувала.
  4. Во втором металлическом круге для дна топки вырезается прямоугольник или квадрат для вкладки колосника. Этот круг послужит разделением между топкой и поддувалом.
  5. Ровно посередине дна бочки и верхней ее плоскости вырезаются отверстия для дымоходной трубы, которая должна быть выше бочки на 15—20 сантиметров.
  6. Затем вставляется труба и также приваривается в нижней и верхней части сплошным швом.
  7. В каждой бочке, в ее верхней плоскости есть небольшое круглое отверстие, в которое нужно вварить отрезок трубы в виде колена. Далее его второй конец соединяется с дымоходной трубой — эта деталь будет исполнять роль сбросного клапана, который предотвратит перегревание котла, снимая давление.
  8. Затем с одной стороны бочки в нижней ее части врезается металлическая труба — через нее будет производиться забор согретой воды. В верхней части бочки врезается труба, соединенная с водопроводом, и через нее вода будет поступать в емкость.
  9. Далее нижнюю часть котла, которая, по сути, является печкой, нужно установить на подготовленный фундамент-подиум, сложенный из двух рядов кирпича.
  10. Финальным этапом бочку устанавливают на трубу, стоящую на фундаменте и приваривают к ней сплошным сварочным швом.
  11. Последним устраивается дымоход. На патрубок плотно надевают трубу дымохода, закрепляют ее, и так, собирая ее по частям, выводят через кровлю.

Для дачного домика этот котел послужит источником тепла, и у хозяев всегда будет возможность получить горячую воду. А кроме этого, на верхней его плоскости, можно подогреть пищу.

kamin-expert.ru

Самодельный котел для водяного отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Водяной котел отопления на дровах

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

  • Высокая экологичность.
  • Высокий показатель КПД;
  • Доступное топливо и низкая стоимость котла;
  • Безопасность котла;
  • Простые условия эксплуатации;
  • Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

  • Стальные трубы;
  • Прут с сечением в 20 мм;
  • Профильные трубы;
  • Центробежный вентилятор;
  • Различные гайки и болты;
  • Лист из стали;
  • Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

  • Как правильно и точно выбрать место для топки самодельного котла;
  • Как наиболее верно рассчитать рабочие параметры теплообменника;
  • Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Поделись с друзьями в социальных сетях!

Водяной котел отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление – передача теплоты продукта горения теплоносителю, которое обеспечиваться индивидуальным котлом отопления. Данный способ отопления стремительно набирает популярность не только среди частных или загородных домов, но и многоэтажек. Хотя, к большому сожалению, установить данный вид отопления во всех случаях – невозможно. Каждому предстоит определиться с выбором, ведь газовый котел доступен не каждому, так как является дорогостоящим удовольствием! К тому же, установка и подключение агрегата стоит не мало денег. Что же делать в сложившейся ситуации? Ответ, как оказалось, очень прост: создать свой самодельный котел на дровах, который заменит обычный газовый котел. Водяной котел на дровах занимает первое место по эффективности и предназначен для отопления небольших частных и загородных домов. Подобные котлы обеспечивают дешевое отопление, а также имеют возможность выполнять функцию горячего водоснабжения.

Водяной котел отопления на дровах

Всем известно, что дома в большинстве случаев отапливают газом, но что же делать, если дом расположен вдали от газовой магистрали или владелец дома не имеет возможности купить и установить газовый котел? Созданный Вами отопительный агрегат на дровах с легкостью решит данную проблему. Одним из вариантов может стать электрический котел, но при таком выборе следует помнить, что электричество не дешевое и с каждым днем дорожает, к тому же для больших домов нужен будет мощный котел, который потребует более значимую проводку в Вашем доме.

Создаем котел отопления на дровах своими руками

Бывает, что подобные, собранные вручную котлы не уступают их заводским аналогам ни по качеству и эффективности, ни по мощности. Существует возможность создать отопительный котел на дровах, который не будет уступать заводскому, но, разуметься, при условии, что будут соблюдаться некие правила и рекомендации по его созданию.

Нужно тщательно и точно произвести расчеты будущего твердотопливного котла отопления.

В частном доме всегда найдутся под рукой материалы, которые могут быть использованы для создания отопительного котла на дровах. Особое внимание стоит обратить на расчет рабочей температуры агрегата и толщину применяемого металла. В случаи, если металл имеет слишком малую толщину, а котел отопления слишком высокую температуру, применяемый металл не подойдет, так как будет выгорать.

Читайте также: Какой обогреватель лучше для квартиры?

Для создания котла на дровах можно поискать уже старые котлы, которые вышли из строя, и уже на их основе создать новый. В конечном итоге, получим агрегат, который имеет соответствие с многими заданными условиями. Может быть, Вы можете похвастаться наличием такого раритета, как печь на дровах? В таком случаи Вам очень повезло, ведь она может стать отличным подготовительным материалом для будущего котла отопления на дровах. Пройдитесь по металлоломам, где можно найти массу полезных вещей для сборки котла своими руками, причем его цена будет существенно меньше, нежели приобретенный на заводе аналог.

Переносной самодельный котел

Преимущества самодельного дровяного котла отопления:

  • достаточно высокая экологичность;
  • отличный КПД показатель;
  • низкая итоговая стоимость котла отопления и топлива;
  • отличная доступность топлива;
  • сравнительно высокий порог безопасности котла;
  • простота использования агрегата;
  • автономность отопительного прибора.

Типы самодельных отопительных котлов на дровах

Главное отличие котлов отопления, сделанных своими руками от заводских – способ сгорания топлива. Обычно, котлы имеют одну камеру, в которой происходит его сгорание.

Пиролизные котлы отопления – котлы, оснащенные двумя камерами сгорания, в нижней происходит горение твердого топлива, а в верхняя предназначена для сгорания газов, выделяющихся в нижней камере, тем самым значительно повышая КПД.

Использования данного вида котла отопления становится намного удобным и быстрым в случаи, если установлена соответствующая автоматика, так как без регулировки пиролизного котла, эксплуатация становиться не только неудобной, но и небезопасной.

Особенность котла состоит в том, что подаваемое топливо, а, именно, дрова, не должны превышать показатель влажности 20%, так как попросту не будет происходить горение в камере.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После проведенных расчетов, стоит приступать к определению материалов и инструментов для создания котла на дровах. Пригодяться такие материалы:

  • трубы из стали;
  • 20 мм прут с сечением;
  • трубы профильные;
  • вентилятор центробежный;
  • болты и гайки;
  • стальной лист;
  • шамотный кирпич.

Читайте также: Установка газового котла в квартире, правила и нормы

Создать конструкцию своими руками возможно многими способами. Но для этого, необходимо обладать такими знаниями:

  • выбор необходимого места для топки котла отопления;
  • расчет необходимых рабочих параметров теплообменника;
  • вычисление лучшего варианта водоснабжения.

На просторах нашего сайта можно найти много советов по созданию котла, а также необходимых схем, которые могут быть с легкостью переделаны под себя.

Установка котла

После завершения расчетов, а также комплектации выбранных элементов, стоит приступать к установке котла на дровах. Возьмём на вооружение систему расчета Беляева. Предпринятый внутренний объем котла должен быть одинаковым, но объем рубашки обычно увеличивают для повышения КПД отопительного агрегата. Как только отопительный котел на дровах установлен и размещен на нужное Вам место, следует подумать о его присоединении к водяному контору отопления. Осмотрите котел на наличие дефектов и зазоров. После проверки можно приступить к подключению к системе отопления.

Газогенераторный режим предоставит возможность котлу работать с максимальной эффективностью, что позволяет быстро поднимать температуру в помещении (порядка 20 -30 минут потребуется для обогрева дома).

После правильных расчетов котла отопления, а также системы отопления, при условии, что при сборке котла были соблюдены все рекомендации без допущения ошибок, у Вас появится прекрасный шанс убедиться ,что данный агрегат экономичней и экологичней своих конкурентов – газовых и электрических котлов.

Видео ролик: «Изготовление пиролизного котла своими руками »

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Чертеж самодельного котла на твердом топливе

Демонстрируем вариант создания котла длительного горения, который состоит из толстостенной трубы и стали, диаметр которой равен 300 мм, а длина равна 850 мм. Верхняя часть оснащена отводком диаметр которого 100 мм, а длина составляет 40 см.

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Конструкция данного котла основана таким образом, чтобы оптимально расходовать топливо за счет уменьшения подачи избыточного кислорода в место горения. Конструкционный ограничитель уплотняет дрова, тем самым уменьшая количество кислорода внутри камеры сгорания.

Детали для котла длительного горения

Заготовка состоит из отрезка трубы, диаметр которой равен 60 мм, а длина — 900 мм, то есть, больше, чем основная длина самой печи. Нижний торец ограничителя выполнят функцию стыка с стальным диском, диаметр которого составляет 270 мм. Диск обладает дугообразными лопастями с крыльчаткой. Диаметр внутренней трубы равен 20 мм, чтобы уменьшить количество кислорода, поступившего в зону сгорания.

Размеры деталей котла

Как изображено на рисунках, верхняя часть котла отопления оснащена круглой снимаемой крышкой, которая имеет отверстие. Отверстие имеет диаметр, чуть больше чем наружный диаметр штока ограничителя. Такие размеры позволяют ему свободно двигаться в средине отопительного агрегата.

Верхняя часть самодельного котла

Снизу корпуса нашего котла должно располагаться прямоугольное отверстие, которое закрывается дверцей. Данное отверстие предназначено для удаления отходов продуктов горения, а также, в некоторых случаях, для поступления дополнительного кислорода при розжигании. Более низкая скорость горения в камере позволяет топливу выделять меньше золы и копоти.

Читайте также: Жидкотопливный котел отопления

Существует несколько способов передачи тепла из камеры сгорания системе отопления:

  1. способ прост в реализации, основан на создании водяной рубашки вокруг всей зоны горения, напоминая термос;
  2. способ сложный в реализации, основан на подводе теплоносителя во внутрь поршня, который прижимает дрова во время процесса горения.

Ниже продемонстрирован теплообменник банной печи, которая располагает статическими элементами, следовательно, рубашку нужно устанавливать непосредственно в камере сгорания.

Теплообменник в самодельном котле

Система отопления может обладать баком аккумулятором. В этом случаи, трубопроводы присоединены к баку для отвода нагретого, а также притока охлажденного теплоносителя.

Ниже показана принципиальная схема работы котла длительного горения.

Принципиальная схема работы котла длительного горения

Первым делом, необходимо загрузить топливо в соответствующее отверстие в верхней части корпуса котла. Затем поджечь верхнюю часть объема топлива. На дрова опирается ограничитель, который предотвращает поступление избыточного кислорода в камеру сгорания. Непосредственно, величина штока играет главную роль в скорости горения топлива. В процессе горения, шток опускается, с опустошением камеры, сигнализируя об окончании топлива в топке. Использовать можно различные топливные материалы, начиная от брикетов заканчивая углем и пеллетами.

В начале данного раздела показан подробный чертеж конструктивных элементов самодельного котла длительного горения.

Чертеж более подробно указывает на габариты, размеры элементов и деталей, демонстрируя полную картину происходящего. Котел может быть использован как в отоплении загородного дома, так и обеспечения теплом сельскохозяйственный сектор. Также, самодельная конструкция с легкостью отопит теплицы, бани, склады, помещения. Главным достоинством данного изобретения является дешевизна использования и создания, простота использования и конструкции, являясь отличным вариантом экономии Ваших денег.

Видео ролик: «Процесс закладки дров и розжига котла созданного своими руками »

  • Как выбрать твердотопливный котёл и чему уделить внимание?
  • Установка газового котла в квартире, правила и нормы
  • Инверторные котлы отопления
  • Как самостоятельно рассчитать мощность котла отопления?
  • Следующая Преимущества и недостатки индукционного котла отопления
  • Предыдущая Автоматика для газовых котлов отопления

Водяной котел на дровах своими руками

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

  1. экологичность;
  2. хороший показатель КПД;
  3. низкая себестоимость материалов и топлива;
  4. безопасность;
  5. приемлемые условия работы;
  6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы :

  1. трубы из стали;
  2. прут, имеющий сечение в 20 мм;
  3. профильные трубы;
  4. вентилятор центробежный;
  5. болты и гайки;
  6. стальной лист;
  7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы. работающие на дровах при печи, подразделяются на следующие категории:

  1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
  2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная. то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы. затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь. и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Источники: http://legkoe-delo.ru/remont-doma/raznoe/30934-samodelnyj-vodyanoj-kotel-otopleniya-na-drovakh-svoimi-rukami-dlya-otopleniya-doma, http://kotlu.ru/tverdotoplivnye/vodyanoj-kotel-otopleniya-na-drovax.html, http://bane.guru/pechi/vodyanoy-kotel-na-drovah-svoimi-rukami.html

msklimat.ru

Котел на дровах для отопления водяного дома – конструктивные особенности при изготовлении своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
