принцип работы, схема подключения + видео

В домашних системах водоснабжения нередко используется насосная установка. Но для того чтобы она могла полноценно и, главное, бесперебойно функционировать, важно максимально обезопасить устройство от возможного перегрева и пр. Добиться этого можно, используя определенные защитные элементы (датчики), предотвращающие работу насоса на «сухом ходу». Важно понимать принцип работы этих элементов, а также схемы их подключения. Об этом и пойдет речь далее (для наглядности прилагается видео инструкция).

«Сухой ход»: что это такое, причины его возникновения

«Сухим ходом» обычно называют режим работы насоса без воды. Его считают аварийным и, соответственно, очень опасным для устройства, выкачивающего воду. Дело в том, что отсутствие воды – это угроза для функциональных элементов насоса, ведь она является своего рода охладителем и осуществляет смазочную функцию. Даже непродолжительной работы насоса на «сухом ходу» (вне зависимости от его вида) достаточно для его выхода из строя раньше положенного срока.

Совет. Некоторые владельцы водяных насосов не торопятся монтировать защитные элементы, предотвращающие работу устройства вхолостую (без воды), а стоило бы, ведь поломки, возникшие вследствие работы на «сухом ходу», не входят в число гарантийных случаев. А значит, ремонт вам придется делать за свой счет.

Для начала стоит разобраться в том, почему может происходить недостаточное поступление воды:

  • Неудачный выбор насоса. Типичная проблема при эксплуатации устройства в скважине. Отсутствие воды возможно в том случае, если производительность насоса «перебивает» дебит скважины или же уровень монтажа устройства расположен выше динамического уровня воды.
  • Засор в трубе откачивания.
Реле сухого хода
  • Нарушение герметичности водяной трубы.
  • Малое давление воды. Если возникает данная проблема, а насос не оборудован системой защиты от «сухого хода», он будет работать до того момента, пока не выйдет из строя или не будет отключен вручную.
  • Отсутствие контроля за уровнем воды в иссякаемом источнике.

Устройства защиты от «сухого хода»: разновидности, принцип действия

Для предотвращения возможности «сухого хода» было создано несколько приспособлений, различающихся между собой по устройству и схеме работы:

  1. Реле уровня воды и поплавок. Данные элементы считаются одними из самых эффективных и при этом дорогостоящих. Главное преимущество данного устройства – отключение насоса до начала «сухого хода». Реле представлено следующими элементами: плата, несколько датчиков (один из которых – контрольный) и провода. Устройство работает по простой схеме: при снижении уровня воды датчики, установленные в скважине, подают об этом сигнал. Когда вода опустится до контрольного, закачка воды прекращается. Когда же вода снова поднимется – насос запустится автоматически. Поплавковый датчик (поплавок) – идеальный вариант для закрытых источников воды. Устанавливается выше насоса. Настраивается самостоятельно: нужно лишь отрегулировать длину поплавкового кабеля и расположение датчика в емкости. Кабель подключается к источнику электропитания. Если вода доходит до поплавка, подача электроэнергии останавливается, и происходит отключение насоса.

    Поплавковый датчик уровня воды

  2. Реле и датчик давления. Реле подойдет в качестве защиты лишь для насосов с гидроаккумулятором. «Критический» уровень давления в реле невозможно отрегулировать вручную (стандартно он фиксируется на отметке в 0,5 бар). Принцип действия устройства прост: при опускании давления до уровня, отмеченного «критическим», реле размыкает контакт и насос останавливается. На практике же преимущественная часть бытовых насосов способна работать в нормальном режиме при давлении от 1 бар. Поэтому можно с уверенностью говорить о том, что реле сработает лишь тогда, когда подача воды будет полностью прекращена. Датчики действует более эффективно: они подают сигнал об опасном уровне воды при падении давления до 1 бар.
  3. Датчик протока воды. Представляет собой пружинный клапан со встроенным магнитом (с одной стороны) и микропереключатель. Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.

    Реле протока воды для насоса

  4. Мини АКН. Используется для защиты однофазных насосов и регулирует их работу в зависимости от показателей тока и мощности устройства. Мини АКН пользуется большой популярностью ввиду таких достоинств как: малое количество потребляемой энергии, эффективная защита насоса, надежность, простота монтажа и эксплуатации.

Датчик «сухого хода»: схема подключения

Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.

Совет. На некоторых насосах отсутствует такое гнездо. В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.

Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.

Совет. Для надежной фиксации нити ее наматывание осуществляется по направлению к торцу по часовой стрелке.

После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.

Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.

Подключенный датчик сухого хода

Теперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам. Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.

Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.

На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!

Как подключить датчик сухого хода: видео

Реле (датчик) сухого хода — устройство, принцип работы

Сухой ход насоса – это работа агрегата при отсутствии требуемого количества перекачиваемой жидкости. Если вода или другая жидкость заканчивается, то срабатывает защита насоса от сухого хода. Она может быть представлена в виде нескольких разных устройств, самым распространенным из которых считается реле сухого хода для насоса.

Датчик сухого хода для насоса – принцип работы и устройство

Существует несколько наиболее распространенных устройств, главная задача которых заключается в защите насосов от работы на сухом ходу. К ним относится:

  • Реле защиты сухого хода;
  • Датчик контроля объема перекачиваемой жидкости;
  • Датчик количества воды – поплавок.

Каждый из перечисленных приборов применяется в различных насосах с разными задачами и функциями. Наиболее часто используемым при производстве насосов является реле защиты сухого хода. Оно обладает достаточно простой конструкцией, однако показывает высокую эффективность при работе центробежных, вихревых и других типов оборудования.

Реле представляет собой простой электромеханический прибор, призванный контролировать давление внутри трубопровода. Как только давление становится меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и агрегат выключиться.

В устройство реле входит реагирующая на колебания давления чувствительная мембрана и группа контактов, которая в нормальном состоянии находится в разомкнутом положении. С палением давления мембрана начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии к мотору насоса.


Каждый датчик сухого хода для насоса рассчитан на работу в среде с определенным давлением. В зависимости от установок завода-изготовителя, оборудование может работать в границах от 0,1 до 0,6 атмосфер. Как правило, реле устанавливается на поверхности вне корпуса насоса, однако есть устройства, вмонтированные внутрь прибора.

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.

Как подключить датчик сухого хода – правильный порядок действий

Подключение реле сможет выполнить каждый, кто имеет малейшее понятие в работе электрических приборов. В первую очередь потребуется снять защитную крышку устройства. Под ней находятся 4 контакта – два на вход и два на выход. Схема подключения на вход «L1» и «L2» и на выход «M» непосредственно насоса представлена на изображении ниже:

Следует помнить, что сечение проводов, питающих насос, должно соответствовать мощности агрегата. Розетка обязательно должна иметь заземление.

Настройка подключенного защитного реле

Реле сухого хода для насосной станции или бытового насоса нужно не только подключить, но и правильно настроить. Под этим следует понимать регулировку зависимости и жесткости между включенными контактами и площадкой, которая поддается воздействию рабочего давления. Отрегулировать эти характеристики можно за счет изменения жесткости пружины, которую нужно ослабить или сжать путем поворачивания гаек. Ниже в качестве примера представлено расположение этих гаек в реле РДМ-5. Большинство других современных защитных устройств обладают схожей конструкцией, и регулировочные гайки на них расположены таким же образом.

По заводским настройкам минимальное давление для срабатывания реле составляет 1,4 атм. Максимальное давление, при этом, равно 2,8 атмосферы. Если требуется изменить порог минимального давления, то для этого гайку «2» нужно закрутить по часовой стрелке. При этом будет увеличиваться и верхний порог давления. Разница между ними всегда будет составлять 1,4 атмосфер.

Если требуется настроить разницу между нижним и верхним порогом давления, то для этого необходимо покрутить гайку «1». При вращении ее по часовой стрелке это значение будет увеличиваться, а против часовой стрелки – уменьшаться.

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

  • Максимальный уровень коммутируемого тока – 16 А;
  • Диапазон температур перекачиваемой воды – от 1 до 40 °C;
  • Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
  • Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

Реле «сухого хода» LP3 | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Реле давления LP-3

В рубрике «Принадлежности» рассмотрим реле «сухого хода» LP3.Реле LP 3 используется в качестве защиты от «сухого хода» в автономных системах водоснабжения, установках для полива и пожаротушения, а также в системах кондиционирования. Рабочей средой систем, где используется реле серии LP, должна быть вода. Управление режимом «сухого хода» происходит по заданным значениям давления, предварительно выставленными на реле. Размыкание контактов в реле происходит тогда, когда давление в системе становится ниже, чем предварительно заданное. Замыкание контактов происходит, когда давление в системе становится выше, чем предварительно задано, или при нажатии на кнопку запуска, расположенную вверху на крышке устройства. Реле «сухого хода» LP3 необходимо использовать в паре с реле давления РМ-5 и РМ-12. В продаже имеются реле давления LP3 и LP3/18 производства итальянской фирмы Italtecnica.

 Технические характеристики

 Основные технические характеристики реле «сухого хода» LP3и LP3/18 указаны в таблице 1.

Технические характеристики LP-3

Примечание: При использовании реле «сухого хода» для управления насосным оборудованием максимальный ток коммутации составляет 10А.

 Конструкция реле

Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой. На (Рис.1)  обозначены основные элементы.

Устройство LP-3

На основании реле (Поз. 7) расположены все рабочие элементы. К основанию крепится фланец (Поз.  8). Конструкцию фланца мы подробно рассматривали в статье посвященной трехфазным реле давления. Фланец имеет гайку с внутренней резьбой 1/4″ для подсоединения к системе водоснабжения. С помощью гайки и пружины (Поз. 6) регулируется давления отключения реле. При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся. Кнопка (Поз. 5) используется для принудительного включения реле «сухо хода» в работу. Клеммы (Поз. 3 и 4) используются для подсоединения электрических проводов. При этом, не имеет значения, какие клеммы входные (подводится питание ~220 В.), а какие выходные (подключается двигатель) Отдельно выведены клеммы для подключения «заземляющих» проводов (Поз. 2) от сети питания и двигателя. Для жесткой фиксации и крепления кабеля сетевого питания и электрического кабеля подключения двигателя, используются кабельные зажимные муфты (Поз. 1). Все рабочие элементы реле давления закрываются крышкой.

 Схема монтажа оборудования

На (Рис. 2) приведена схема монтажа автоматической насосной станции с применением реле LP.

Схема монтажа реле LP3

На всасывающий трубопровод (Поз. 3) монтируется обратный клапан с сеточкой (Поз. 2). На напорном трубопроводе (Поз.  8) монтируется реле давления (Поз. 5), гидроаккумулятор (Поз. 6) и реле сухого хода (Поз. 9). За реле «сухого хода» монтируется обратный клапан  (Поз. 10). Последовательность электрических подключений на (Рис. 2): сетевая вилка (Поз.4) – реле давления – реле «сухого хода» и двигатель насоса (Поз. 1). Но эта последовательность может быть и такой: сетевая вилка – реле «сухого хода» – реле давления и двигатель насоса. Основной принцип  подключения этих двух реле такой, они должны подключаются последовательно.

Принцип работы и регулировка реле «сухого хода»

Устройство представляет собой двух контактное реле коммутации. Первоначально его контакты находятся в разомкнутом состоянии. Для запуска устройства в работу необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымется выше, чем задано. При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения (смотри Таблицу 1). Для изменения заводских настроек давления включения предназначена регулировочная гайка и пружина (Рис 1). Чем сильнее сжимаем пружину, тем на большее давление включения настраивается реле, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления включения реле необходимо по манометру.

 Эксплуатация, обслуживание и ремонт реле

Реле «сухого хода» как и реле давления, очень простое и надежное устройство, используемое для защиты автономной системы водоснабжения. При соблюдении условий эксплуатации оно работает без сбоев. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в его работе. К нестабильной работе реле давления приводит также колебания напряжения электрической сети, попадание в систему водоснабжения воздуха. Причины выхода реле «сухого хода» из строя, как его можно разобрать, починить или отремонтировать мы более подробно рассматривали в статье посвященной трехфазным реле давления.

 Спасибо за внимание.

 P.S. Понравился пост? Порекомендуйте его в социальных сетях своим знакомым и друзьям.

Еще похожие посты по данной теме:

Реле сухого хода – устройство, принцип работы, особенности установки и подключения

Содержание:

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

  • реле защиты насоса от сухого хода;
  • датчик потока воды;
  • реле давления с опцией защиты по сухому ходу;
  • датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

  • мембраны, являющейся одной из стенок внутренней камеры датчика;
  • контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
  • пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

  • Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
  • Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

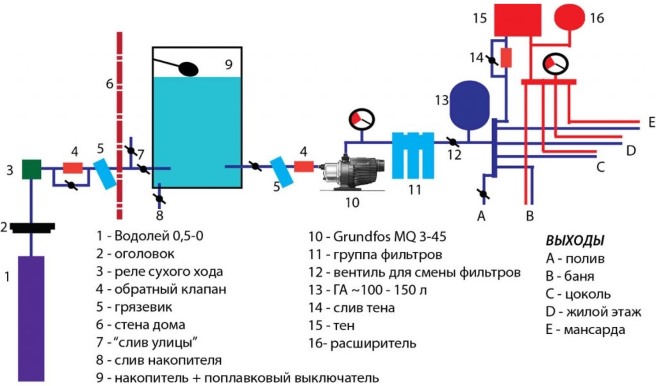

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

  • лепестковые;
  • турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Реле сухого хода – это прибор предназначающийся для защиты двигателя водяного насоса от включения при отсутствии воды. Насосная техника устроена так, что вода из колодца выступает как охлаждающая жидкость, и смазка, предотвращая перегрев электромотора. Поэтому «сухой ход», когда насос функционирует без воды, приводит к серьёзным поломкам, вплоть до полного выхода оборудования из строя.

Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

  • Мембрана, установленная внутри корпуса реле.
  • Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
  • Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Подключение реле сухого хода к насосной станции

Реле защиты сухого хода насоса чаще монтируется наверху, в защищённом от сырости месте.

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

  • Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
  • Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
  • На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
  • Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
  • В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Защита скважинного насоса от сухого хода

Для защиты погружных насосов обычно применяются размыкатели-поплавки.

Этот прибор состоит из герметичного корпуса, в который помещён свободно перемещающийся стальной шарик и контакты-размыкатели тока. Датчик-поплавок подключается к разрыву питающей электроцепи, точно также, как и поверхностные модификации. Поплавок опускается в воду вместе с погружным насосом, с которым он соединён тросом.

Поскольку такой прибор легче воды, что можно уже понять из названия «поплавок», он всегда стремится всплыть, но тросик не даёт ему это сделать. Поэтому датчик пребывает под таким наклоном, что шарик давит на рычажок замыкателя электроконтактов.

В этом положении оборудование спокойно включается и функционирует. Но когда уровень воды опускается ниже расположения насоса, прибор свободно повисает на крепёжном тросике, и шарик перекатывается на другую сторону корпуса, освобождая подпружиненный рычажок. Контакт размыкается, и подача электричества к двигателю блокируется.

Кроме поплавковых реле, для скважинных модификаций насосов используются и обычные, поверхностные реле. Сравнительно недавно на рынке появились также электронные приборы, отслеживающие изменение уровня воды внутри скважины, и автоматически отключающие подачу электричества насосу.

Регулировка реле сухого хода

Насос с защитой от сухого хода автоматически отключается, в зависимости от установленного показателя внутри-сетевого давления. Для регулировки данного показателя в конструкции датчика имеется специальный регулировочный винт, соединённый с пружиной.

При повороте винта вправо-влево, пружина либо расслабляется, либо сжимается. Тем самым производится установка необходимого показателя давления, при котором мембрана будет размыкать электрические контакты. На большинстве моделей защитных реле нижняя граница устанавливается на точке 1,4 атмосферы, а верхняя – порядка 2,8.

Эти заводские настройки можно изменить по своему желанию. Чтобы увеличить порог срабатывания датчика, винт пружины нужно повернуть против часовой стрелки, а для уменьшения нижней границы – вращать его следует в обратную сторону.

При ручной установке порога, необходимо следить, чтобы он был не выше давления, которое создаёт нормально работающий насос. Иначе возникает опасность, что оборудование вообще не будет реагировать на изменение напора воды, что чревато поломкой электродвигателя при сухом ходе.

Содержание:

Самая распространенная аварийная ситуация, связанная с выходом из строя насоса бытового или насосной станции для домашнего водопровода, это работа агрегата вхолостую, то есть, без перекачки воды или с перекачкой со слабым давлением. Такая ситуация называется «сухим ходом». Необходимо отметить, что данный вид аварийной ситуации не является гарантийным. Потому что вины производителя в этом нет, и он не отвечает за это. Во всем виновата неправильная эксплуатация насосной станции.

Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

Деформированное рабочее колесо насоса

</p>

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто. Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой. При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

  • Отсутствие воды в гидротехническом сооружении.
  • Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
  • Забился обратный клапан.
  • Упало напряжение в питающей сети электроэнергии.
Детали насоса после работы в режиме сухого хода

</p>

Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Назначение реле сухого хода

Как видите, аварийная ситуация может привести к невосполнимым потерям. Насосная станция не только перестает работать, но после длительной эксплуатации ее в режиме сухого хода она просто выходит из строя. После чего придется делать или дорогостоящий ремонт, или производить полную замену агрегата. Чтобы этого не случилось, производители стали устанавливать в конструкцию прибора реле сухого хода для насосной станции. Его основная задача – отключать питание электродвигателя насоса, если в подающем трубопроводе водопровода давление воды упало ниже критического. Именно поэтому устройство монтируют на трубопроводе после насосной станции.

Внимание! Отдельно реле сухого хода от реле давления не устанавливается. Оба устройства дополняют друг друга, работая в паре.

Место установки реле сухого хода

</p>

Правда, необходимо отметить, что реле сухого хода – это всего лишь прибор, который реагирует на определенный сигнал, поступающий от какого-либо датчика, реагирующего на изменение параметров воды внутри локальной водопроводной сети. К примеру, защита от сухого хода скважинного насоса состоит из реле и поплавкового выключателя. Последний отслеживает уровень воды в гидротехническом сооружении, подает сигнал на реле сухого хода, который прерывает подачу электроэнергии на электродвигатель насоса. Вместо поплавкового выключателя можно использовать датчик потока жидкости, который будет контролировать скорость воды в трубопроводе. То есть, всегда можно найти определенный вариант, который бы отслеживал определенный параметр воды и реагировал ни его изменение.

Принцип работы реле

В настоящее время производители предлагают различные модели реле сухого хода. Но все они работают по одному и тому же принципу. В принципе, этот прибор работает, как обычное двухконтактное реле. То есть, оно является промежуточным устройством между питающей сетью и прибором, потребляющим электричество. Последним в данном случае выступает насос насосной станции. Поэтому само реле устанавливается в сеть последовательно.

Устройство LP-3

</p>

Вот так работает итальянская модель Italtecnica LP3.

  • В первоначальном состоянии контакты реле всегда разомкнуты.
  • Чтобы включить насос, необходимо нажать на красную кнопку на корпусе реле и немного удерживать ее в этом состоянии.
  • То есть, происходит замыкание контактов, через которые начинает подаваться на электродвигатель электрический ток.
  • Как только давление в водопроводной сети падает до 0,5 бар, контакты просто размыкаются.

Внимание! Присутствие воды в системе водопровода создает условия ее разбрызгивания. Поэтому все реле сухого хода в независимости от марки производителя изготавливаются с требованиями электробезопасности. Поэтому их класс электрической защиты – IP44.

Чтобы реагировать на давление в водопроводе, внутри реле установлена пружина, которая настраивается на определенные низкие и высокие критические значения данного параметра воды. Именно с ее помощью производится размыкание и замыкание контактов внутри прибора.

Способ установки

</p>

Как правильно провести установку

Как уже было сказано выше, датчик сухого хода для насосной станции устанавливается в купе с реле давления и монтируется на подающем трубопроводе.

  • В первую очередь необходимо отметить, что весь монтажный процесс производится при пустом трубопроводе и насосной станции.
  • Само реле сухого хода надо включить в водопроводную трассу через фитинг, обычно это тройник. Монтаж необходимо провести по всем канонам сантехники, то есть, с полной герметизацией стыков.
  • Очень важно правильно провести электрическое соединение приборов. Как уже говорилось, в данной системе подключение должно быть последовательным. Кстати, на фото ниже это хорошо видно.
  • Остается только соединить через клеммную коробку (контактную группу) провода, которые обязательно проводятся через гермовводы. Понятно, что работать с электрической разводкой надо только при выключенном питании агрегата.
Схема электрического подключения реле сухого хода

</p>

Необходимо отметить, что показанная сверху схема не является стандартной. То есть, необязательно реле сухого хода устанавливать до реле давления. Эти приборы можно поменять местами. Главное условие – это последовательная установка обоих в электрической питающей цепи. Тем более, многие модели насосных станций уже на заводе комплектуются реле давления, которое устанавливают прямо на выходном подающем патрубке насосной установки.

Реле нового поколения

В настоящее время производители стали предлагать новые устройства, в комплектацию которых входит обратный клапан и электронное плато. Но управление прибором зациклено на микро выключателе и магнитном реле. Последний – это контакты, запаянные в стеклянную трубку, о они хорошо реагируют на изменяющееся магнитное поле.

На обратном клапане, который подпружинен, установлен постоянный магнит. При увеличении давления, клапан смещается в сторону стеклянной колбы, где под действием магнитного поля происходит замыкание контактов. То есть, цепь замыкается, и ток подается на электродвигатель насоса. Как только давление в трубе падает, под действием пружины клапан смещается обратно, таща за собой магнит. То есть, внутри колбы происходит размыкание контактов. Так происходит размыкание питания мотора, который тут же останавливается, прерывая сухой ход насосной станции.

Реле нового поколения серии Brio

</p>

Есть в этой модели реле сухого хода несколько полезных опций.

  • Чтобы обратный клапан с магнитом мог подключить само реле, необходимо внутри трубопровода создать давление. Поэтому пуск электродвигателя происходит без реле, время действия 7-8 секунд. Именно за это время он может закачать воду в водопроводную сеть, чтобы создать давление.
  • После прекращения подачи воды, то есть, образования сухого хода, реле отключается. Но через определенное время оно включится автоматически. И если давления нет, то оно отключится снова. И так может повторяться несколько раз. Если после всех попыток давление воды в водопроводной системе не повысилось, реле отключиться совсем. Перезапустить его можно будет только вручную.

Вот так работает реле сухого хода, которое является защитой насосных станций от аварийных ситуаций, связанных с отсутствием воды в водопроводной системе. Небольшой прибор, который увеличивает продолжительность беспроблемной эксплуатации насосных установок.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Сухой ход насоса – это работа агрегата при отсутствии требуемого количества перекачиваемой жидкости. Если вода или другая жидкость заканчивается, то срабатывает защита насоса от сухого хода. Она может быть представлена в виде нескольких разных устройств, самым распространенным из которых считается реле сухого хода для насоса.

Датчик сухого хода для насоса – принцип работы и устройство

Существует несколько наиболее распространенных устройств, главная задача которых заключается в защите насосов от работы на сухом ходу. К ним относится:

  • Реле защиты сухого хода;
  • Датчик контроля объема перекачиваемой жидкости;
  • Датчик количества воды – поплавок.

Каждый из перечисленных приборов применяется в различных насосах с разными задачами и функциями. Наиболее часто используемым при производстве насосов является реле защиты сухого хода. Оно обладает достаточно простой конструкцией, однако показывает высокую эффективность при работе центробежных, вихревых и других типов оборудования.

Реле представляет собой простой электромеханический прибор, призванный контролировать давление внутри трубопровода. Как только давление становится меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и агрегат выключиться.

В устройство реле входит реагирующая на колебания давления чувствительная мембрана и группа контактов, которая в нормальном состоянии находится в разомкнутом положении. С палением давления мембрана начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии к мотору насоса.

<center>

</center> Каждый датчик сухого хода для насоса рассчитан на работу в среде с определенным давлением. В зависимости от установок завода-изготовителя, оборудование может работать в границах от 0,1 до 0,6 атмосфер. Как правило, реле устанавливается на поверхности вне корпуса насоса, однако есть устройства, вмонтированные внутрь прибора.

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.

Как подключить датчик сухого хода – правильный порядок действий

Подключение реле сможет выполнить каждый, кто имеет малейшее понятие в работе электрических приборов. В первую очередь потребуется снять защитную крышку устройства. Под ней находятся 4 контакта – два на вход и два на выход. Схема подключения на вход «L1» и «L2» и на выход «M» непосредственно насоса представлена на изображении ниже:

Следует помнить, что сечение проводов, питающих насос, должно соответствовать мощности агрегата. Розетка обязательно должна иметь заземление.

Настройка подключенного защитного реле

Реле сухого хода для насосной станции или бытового насоса нужно не только подключить, но и правильно настроить. Под этим следует понимать регулировку зависимости и жесткости между включенными контактами и площадкой, которая поддается воздействию рабочего давления. Отрегулировать эти характеристики можно за счет изменения жесткости пружины, которую нужно ослабить или сжать путем поворачивания гаек. Ниже в качестве примера представлено расположение этих гаек в реле РДМ-5. Большинство других современных защитных устройств обладают схожей конструкцией, и регулировочные гайки на них расположены таким же образом.

По заводским настройкам минимальное давление для срабатывания реле составляет 1,4 атм. Максимальное давление, при этом, равно 2,8 атмосферы. Если требуется изменить порог минимального давления, то для этого гайку «2» нужно закрутить по часовой стрелке. При этом будет увеличиваться и верхний порог давления. Разница между ними всегда будет составлять 1,4 атмосфер.

Если требуется настроить разницу между нижним и верхним порогом давления, то для этого необходимо покрутить гайку «1». При вращении ее по часовой стрелке это значение будет увеличиваться, а против часовой стрелки – уменьшаться.

<center>

</center>

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

  • Максимальный уровень коммутируемого тока – 16 А;
  • Диапазон температур перекачиваемой воды – от 1 до 40 °C;
  • Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
  • Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

При падении давления в насосе устройство нуждается в защите. С этой целью применяются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства располагается винт для регулировки. На штифте имеется небольшая пружина. Контактор в устройстве устанавливается с механизмом запуска. Корпуса чаще всего делаются из сплава алюминия. В нижней части модификаций устанавливаются патрубки разного диаметра.

Принцип работы модификации

Как работает реле сухого хода для насоса? При понижении давления внутри системы задействуется контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт играет роль удерживателя. Сжимание пружины осуществляется за счет штифта. При понижении давления контакты размыкаются. Для выключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключать устройство необходимо через переходник. При этом выходной патрубок соединяется с трубкой. Кабель замыкается на клемме. Непосредственно крышка фиксируется на корпусе насоса. Чтобы затянуть выход, нужна гайка. Патрубок часто фиксируется при помощи зажима. Некоторые виды реле подключаются через проходной переходник на два выхода. Если рассматривать цепь с несколькими насосами, то используется контакторный расширитель.

Регулировка реле

С целью регулировки устройства применяется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Чтобы поднять уровень допустимого давления, винт проворачивается по часовой стрелке. При пониженном напряжении замедляется скорость замыкания контактов. Также проблема может заключаться в контакторе с системой запуска. Чтобы понизить уровень давления винт проворачивается против часовой стрелки. Многое в данном случае зависит от параметров реле и предельной мощности насосов.

Типы устройств

Существуют потоковые и поплавковые устройства. Модели могут делаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Потоковые устройства выпускаются разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростанциях часто встречаются потоковые реле сухого хода для насоса. Принцип работы модификаций построен на изменении предельного давления. Происходит данный процесс за счет смены положения пластины. Она находится в нижней части корпуса. Также надо отметить, что реле указанного типа оснащаются проводными контакторами. Всего имеется одна кнопка запуска. У многих моделей применяются силовые контакты. Замыкание цепи осуществляется за счет прижима пластин. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Наиболее габаритными принято считать поплавковые реле сухого хода для насоса. Регулировка устройства происходит при помощи подкручивания винта. Принцип работы модификаций построен на смене давления. У всех моделей в корпусе находится один штифт. При этом патрубок располагается с кольцом в нижней части конструкции. У большинства реле используется ручная система настройки. Работают устройства данного типа от сети 220 В. Каркас, как правило, делается из пластика. Контактные пластины могут находиться в вертикальном положении. Большинство реле работают при низкой частоте. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота в среднем составляет 55 Гц. В верхней части модификации располагается гайка. При этом зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным. Однако важно отметить, что у моделей имеется ряд недостатков. В первую очередь специалисты говорят о том, что модели сложно настраиваются. Если говорит про реле на контакторах, то у них используется один ввод. Таки образом, часто происходят сбои. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера у реле выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Устройства высокого давления

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса. Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см. Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Однокамерные модели

Однокамерные реле сухого хода для насоса производятся с одним или несколькими штифтами. Большинство модификаций работает при низком давлении. Если рассматривать простое реле, то у него используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка располагается на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «Грундфос» (с двойным контактором), то у него используется два выхода под кабель. Минимальная частота у модификации указанного типа равняется 55 Гц.

Двухкамерные устройства

Двухкамерные устройства производятся с контакторами низкой проводимости. Большинство моделей оснащено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходной патрубок используется диаметром от 4.4 см. Устройства подходят для насосов высокой мощности. Работают модификации от сети 220 В. Если рассматривать модели с приводными контактами, то у них используется механизм запуска от модуля. Минимальная рабочая частота составляет 30 Гц. Каркас довольно часто изготавливается из стали. Повышение давления происходит за счет регулировки винта. Зажимная пластина в устройствах находится под контактором. Основание у реле имеется с уплотнителем. Большинство устройств оснащаются крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Устройства для насосов на 2 кВт

Реле для насосов делаются, как правило, с одним штифтом. Большинство модификаций оснащаются накладками. Если рассматривать устройства с проводными контакторами, то у них имеется два выхода. Также стоит отметить, что существуют модели с опорными стойками. Корпуса чаще всего делаются из нержавейки. Кабель у реле отходит от контактора. Работают устройства от сети 220 В. Подключение к насосам происходит через патрубок.

Используемые источники:

  • http://met-all.org/nasosy/datchik-rele-suhogo-hoda-dlya-nasosa-printsip-raboty.html
  • https://vodatyt.ru/armatura/nastroit-rele-suhogo-hoda.html
  • http://otepleivode.ru/vodosnabzhenie/nasosyi/zashhita-ot-suhogo-hoda.html
  • https://sadovij-pomoshnik.ru/nasosnoe-oborudovanie/zapchasti-i-komplektuyushhie-k-nasosam/rele-zashhity-suhogo-hoda.html
  • https://fb.ru/article/263046/rele-suhogo-hoda-dlya-nasosa-shema-podklyucheniya-printsip-rabotyi-regulirovka

Джилекс Схема Подключения - tokzamer.ru

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель.


Бак начинает набираться после того, как закрыты все краны.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления.
█ Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ / water well, Часть 8.



Корпус сделан из нержавейки. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости.

Обозначения на схеме: 1 — оголовок колодца; 2 — электропровод; 3 — труба с оцинкованной поверхностью; 4 — трос для страховки; 5 — кабельная муфта герметичного исполнения, 6 — адаптер; 7 — труба; 8 — фиксация кабеля; 9 — обратный клапан; 10 — ниппель; 11 — глубинный насос; 12 — защита от замерзания; 13 — запорный кран: 14 — тройник; 15 — фильтр на подающей магистрали; 16 — переходник; 17 — электронный блок; 18 — шланг разводки; 19 — гидроаккумулятор. Так работает прессконтроль.

Когда кран на точке водопотребления открывается.

Тогда насос располагают сверху емкости. Принцип действия и схема дренажного насоса Рис.

Понравилась статья? Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором.

ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ

2 Оптимальные характеристики автоматики для насосов

Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости — демонтаж и регулировка. При нормальном заборе воды давление во всасывающем тракте было значительно меньше, чем давление окружающей среды.

Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Зафиксировать давление включения.

Каким должно быть давление в гидроаккумуляторе В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода.

После чего насос включается, цикл повторяется снова.

Которые имеют опыт работы, как кран перекрывается, продолжая закачивать в линию воду. В современном мире ни одна система водоснабжения частных домов не проектируется без гидробака — гидроаккумулятора или расширительного бака.

Таким образом, исключаются гидроудары и обратный ток воды из системы водоснабжения.

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. На момент, когда реле отключит насос, зафиксировать давление на манометре.
Как понизить давление на блоке управления Джилекс

Самое популярное

Сухой ход это работа двигателя без достаточного количества воды либо без нее.

Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Отличительной чертой такой схемы является использование тока разной частоты для максимально плавного разгона и остановки двигателя насоса.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. В нем содержится некоторый объем воды, достаточный для небольшого расхода. С помощью дренажника удобно поливать растения на приусадебных участках непосредственно, или наполняя емкости большого объема для дальнейшего капельного полива.

Главное отличие — это возможность более точно регулировать работу механических узлов. Такая автоматика не имела электрических рабочих элементов, поэтому работала очень надежно, но только на относительно чистой от песка и взвеси воде. Для нормальной работы электродвигателей используются плавкие предохранители, тепловые и магнитные автоматические выключатели, реле перегрузки и пр.

Причем не только насоса, но и всей системы в целом. Достаточно подать питание, и лопасти сразу же начнут захватывать воду, подавая ее в систему. Схема работы такова — под действием силы тока намагничивается катушка, притягивающая якорь. Вода выталкивается в нагнетающую камеру.


Дальнейшие включения устройства происходят при изменении давления — открытии и закрытии вентиля. При использовании мощного насоса с давлением более 10 бар , следует перед блоком автоматики установить редуктор давления. В схеме подключения дренажника в напорный трубопровод дополнительно монтируются вентиль и обратный клапан, предотвращающие обратный отток жидкости. Ведь в процессе эксплуатации эти устройства надежно защищают все узлы и детали автономной станции подачи воды от преждевременного износа и выхода их из строя. Агрегаты давно себя зарекомендовали высокой производительностью, длительным сроком эксплуатации и качественным исполнением.

Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Оно включает систему при снижении давления кран открывается , и выключает ее при остановке течения кран закрывается. Но так как агрегат устанавливается возле скважины, к его входу подсоединяют ПВХ трубу забора воды диаметром 25—35 мм.

Датчики следят за уровнем жидкости в гидроаккумуляторе. Подключение выполняется по схеме аналогичной предыдущей. Когда начинается расход воды, давление в гидроаккумуляторе понижается.
Установка насоса Джилекс «водомет» на скважину

Электросхема скважинного насоса

Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

На первый взгляд — устройства примитивные, но защищают двигатель эффективно. Основная пружина на это реагирует сжатием, что размыкает контакты питания электродвигателя.

Если все в порядке — выпустите воду из входящей системы, и залейте ее повторно.

Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Гидроаккумулятор успешно стабилизирует давление в водопроводе и препятствует образованию разрывов и протечек. Некоторые конструкции реле давления имели рычаг — датчик сухого хода.

Смотрите также

Содержание, рычаг давит на контакты, устройство обеспечивает стабильную работу системы водозабора и предохраняет насос. С другой стороны труба крепится при помощи фитинга к насосу. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Производители Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

Ключевыми моментами при этом будут производительность насосов и объем пикового разбора воды. Погружные насосы для колодцев Вибрационные насосы крайне распространены на водяных скважинах. При наличии другой бытовой техники емкость надо увеличивать. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.

Плюс к этим достоинствам, цена изделия в несколько раз меньше от импортных аналогов с аналогичными характеристиками. Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора. Корпус сделан из нержавейки.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе.
Собираем насосную группу для подключения погружного скважинного насоса

Сухой ход насоса схема подключения. Реле давления Реле сухого хода и др

Стоит ли тратиться на реле, обустраивая автономное водоснабжение частного дома? Ведь включать и отключать насос можно вручную. Однако ручное управление потребует постоянного внимания: придется контролировать уровень воды в гидроаккумуляторе, не допуская избыточных или недостаточных объемов. При активном водопотреблении вместо занятий другими делами время домочадцев будет посвящено обслуживанию насосного агрегата.

Реле давления возьмет на себя работу по включению и отключению насосной установки. Оно функционально связано с гидроаккумулятором. Если объем воды снизился, реле запускает работу насоса, который наполняет гидробак. После наполнения резервуара водой реле размыкает питающие контакты. Верхнее и нижнее давление, при котором будет срабатывать прибор, задаются пользователем.

«Сухой ход», когда насос работает без воды, недопустим: это наиболее частая причина выхода системы из строя. Реле сухого хода предотвратит перекачку, если жидкость во всасывающем трубопроводе исчезла. Это может случиться, например, если источник воды не успевает наполняться из-за интенсивного выкачивания, при пересыхании, разгерметизации. Без защиты от сухого хода насос будет перекачивать воздух пока не выйдет из строя (или пока его не выключат забывчивые хозяева).

Что лучше купить: реле давления и реле сухого хода или блок автоматики?

Система «насос плюс реле» не защищена от гидравлических ударов. Гидроудары возникают при срабатывании запорной арматуры и сопровождаются сериями быстрых включений и отключений помпы. Решение проблемы - установка расширительного бака. Без этого дополнения насосная система даже с самыми дорогими и качественными реле долго не проработает.

Подобрать подходящий бак можно в нашем каталоге. Но иногда от этой схемы приходится отказываться (например, если для резервуара с водой нет места). Выходом станет комплекс из реле, объединенных в блок насосной автоматики (пресс-контроль). Во время водозабора (когда потребитель включает кран, а давление в системе падает ниже настроечного), автоматика включает насос. Защиту от сухого хода обеспечивает встроенное реле протока. Смягчение гидроударов происходит благодаря тому, что пресс-контроль включает и выключает насос плавно (с задержкой в 5-8 секунд). Из минусов блока автоматики отмечается его более высокая цена, чем у комплекта реле давления и сухого хода. Но если учесть еще и стоимость мембранного бака, то затраты будут сравнимы.

Более существенный недостаток второй схемы - отсутствие регулировки максимального давления. Это актуально, когда монтируется оборудование с высоким напором. Но для бытовых целей в коттеджах и частных домах редко используют технику, создающую напор более 30-40 метров водяного столба. Если же напор больше, то придется к блоку автоматики докупать редуктор, реле давления, у которого такая регулировка есть.

Практика и отзывы потребителей показывают, что домовладельцы обычно предпочитают иметь в системе водоснабжения резервуар с запасом воды. Поэтому многие делают выбор в пользу первой схемы: находят место для мембранного бака и устанавливают реле.

«Сантехмонтаж» - удобство комплексного подхода

Сделать подборку средств управления насосом можно в одном месте. Собрать комплект совместимого оборудования поможет бесплатная консультация специалистов «Сантехмонтаж».

В качестве официального дистрибьютора производителя мы продаем настоящую сертифицированную технику по доступным ценам, со всей необходимой документацией и гарантией. Все устройства одобрены для использования на территории России. Воспользуйтесь услугой доставки в Москве, чтобы получить оборудование в кратчайшие сроки.

Насос можно назвать сердцем автономной системы водоснабжения. От того, насколько ответственно вы подошли к выбору и установке устройства, зависит его бесперебойное функционирование. Однако не стоит забывать и о внешних факторах, которые могут негативно повлиять на работу прибора. Сухой ход, гидравлический удар, резкое снижение температуры, электрическое замыкание, заиливание скважины – далеко не весь перечень возможных причин поломки насосного оборудования. Как уберечь себя и свою семью от перебоев с водой? Ответ прост – заранее позаботиться о защите погружных насосов.

Рабочие колеса и диффузоры бытовых насосов чаще всего производят из термопласта. Этот износоустойчивый материал отлично справляется с высокими нагрузками, в ситуации же с «сухим ходом» (работа без воды) детали начинают перегреваться и деформироваться. Результат обычно предсказуем – в насосе заклинивает вал либо перегорает электродвигатель. Самое печальное, что гарантийного ремонта в этом случае быть не может (производители подчеркивают, что приборы нельзя использовать без воды).

Защита погружного насоса от сухого хода требуется в следующих случаях:

  • Обустройство колодцев и скважин с низким дебитом (объем воды может меняться в зависимости от сезона).
  • Перекачка жидкости из емкостей с невосполняемым объемом (например, бассейн).
  • Высокая производительность самого насоса.

Чтобы прибор вовремя «понял», что вода закончилась, и не работал вхолостую, насос оборудуют различными видами защиты:

  • Выключатель-поплавок. Недорогой вариант для колодцев (в скважине или трубопроводе для него недостаточно места). Датчик подключается в разрыв фазы, от которой запитан насос, и устанавливается на фиксированном уровне (при критическом понижении уровня воды жидкость должна покрывать донный клапан). При срабатывании датчика контакты размыкаются, «выключая» электропитание прибора. Поплавками оборудована подавляющая часть колодезных насосов.

Датчики реле давления устанавливают на нескольких уровнях

  • Реле давления. Устройство контролирует перепады давления в системе и размыкает контакты при достижении критической точки (0,4 – 0,6 бар), при этом новый запуск насоса производится только вручную. Реле давления можно использовать только в комплексе с гидробаком, иначе установка датчика не будет иметь смысла.
  • Прессконтроль (реле потока и давления). Защита погружных насосов от сухого хода осуществляется с помощью датчика, расположенного в реле протока. Если сквозь устройство не проходит жидкость, оно автоматически отключается.

Еще один эффективный, но довольно дорогой способ – установка реле уровня: три электрода подключают к электронной плате через обычный одножильный провод и опускают в скважину или шахту колодца. Датчики, закрепленные на разной глубине, подают сигналы об изменении уровня воды. Если он опускается ниже отметки контрольного датчика, мотор прекращает работу, если перекрывает электрод – система запускает насос.

Внимание! Даже если вы уверены в дебите скважины или обладаете большим опытом в эксплуатации насосов, лучше не рисковать и установить датчики защиты.


Гидравлический удар может вывести насос из строя

Защита от гидравлического удара

Гидроудар может произойти при сливе воды в скважину либо включении аппарата после «сухого хода». Находящаяся под высоким давлением жидкость сильно бьет по лопастям крыльчатки и может их повредить. Как защитить погружной насос от гидравлического удара? Как правило, производители предлагают комплексное решение:

  • Встроенный обратный клапан, задача которого – компенсировать вес водяного столба.
  • Гидроаккумулятор, оборудованный реле давления и датчиками.

В случае, когда давление превысит допустимые нормы, система автоматически отключит прибор. Если же этого не произойдет, то в защиту вступает обратный клапан.

Защита от замыкания

Большая часть поломок в той или иной степени сопряжена с электрической частью погружного насоса. Если напряжение в сети сильно понижается либо скачет, велика вероятность межвиткового замыкания обмоток стартера (следствие – выход агрегата из строя).

Чтобы избежать подобных нюансов, многие производители оборудуют электродвигатели встроенной защитой. Система выключается при выходе показателей за допустимые пределы и включается при возврате напряжения в норму.

Важно! Если в вашем регионе часто случаются скачки напряжения, лучше приобрести насос с системой плавного пуска. Это устройство защитит двигатель во время запуска и отключения.

Автоматизированные системы управления

Электронные системы решают сразу две проблемы – с их помощью осуществляется защита и управление погружными насосами. Простейшая схема состоит из нескольких разноуровневых датчиков и центра управления электродвигателем, в более сложных устройствах используют профессиональные станции.


Пульт управления вынесен за пределы скважины

Автоматизированная система решает следующие задачи:

  • поддерживает заданный уровень воды;
  • защищает двигатель от «сухого хода» и скачков напряжения;
  • отключает устройство в экстренных ситуациях;
  • запускает прибор после восстановления показателей;
  • плавно запускает и останавливает двигатель;
  • блокирует включение при коротком замыкании.

Многие производители выпускают модели с удаленным управлением – вы сможете проконтролировать работу системы, даже находясь далеко от дома.

Важно! Какой бы эффективной не была электронная система управления, она не сможет защитить насос от замерзания либо заиливания воды. За природными факторами риска придется следить самостоятельно.

Подбирая погружной насос, необходимо учитывать не только его рабочие характеристики, но и параметры водозаборника (глубина, диаметр, дебит, статичный и динамичный уровень воды). Если вы не обладаете достаточным опытом в обустройстве скважин и колодцев, лучше проконсультироваться со специалистом (как минимум) либо обратиться в лицензированную компанию (как максимум). Не стоит экономить на покупке насоса: ремонт бюджетной модели может обойтись вам в разы дороже, чем приобретение качественного прибора.

Видео: системы защиты насосов

Любой человек стремится, чтобы приобретенное им оборудование исправно работало долгие годы. И насосная станция в этом плане - не исключение. Если она используется не как временное резервное хранилище воды, а как сердце всей системы водоснабжения, то нагрузка на составляющие элементы возрастает из-за интенсивности использования. Для того чтобы помочь всей системе нормально работать продолжительное время, применяют различные вспомогательные и защитные приспособления.

К одним из самых простых и действенных решений относится установка на всасывающем устройстве насосной станции специального фильтра. В большинстве случаев источником воды в загородном доме служит скважина ли колодец.

Вода из такого источника всегда содержит определенное количество механических примесей: частичек песка или глины что нежелательно для насосной станции, так как эти частички постепенно засоряют гидроаккумулятор и разрушительно действуют на насос (особенно в случае применения вибрационного). Если используется колодец, то одним из вариантов защиты будет закрепление всасывающей трубы на высоте не менее 1,5-2 м от уровня дна - это уменьшит количество абразивных частичек в воде, никак не повлияв на создаваемое насосом давление. Но такой подход малоэффективен в случае вибрационного насоса, скважины или малой глубины воды в колодце. Поэтому внизу на всасывающей трубе устанавливается механический фильтр . Для погружных насосов существуют специальные фильтры, монтируемые прямо на них.

Следует учесть и негативные стороны такого подхода: во-первых, подключенный фильтр создает дополнительное сопротивление току воды и уменьшает создаваемое давление и напор, поэтому нужно периодически производить чистку. Во-вторых, так как это приспособление подключается до реле давления, то может возникнуть ситуация, когда засоренный фильтр вообще не пропустит через себя воду, а насос будет оставаться в работе, так как не получит от реле сигнала на отключение, что может вызвать повреждение насоса. Допускается установка фильтра возле самой насосной станции, в этом случае упрощается его чистка, но от примесей защищается лишь гидроаккумулятор, без насоса.

Насосы насосных станций быстро выходят из строя, если остаются в работе при отсутствии прокачиваемой воды. Основными причинами такого исчезновения являются: засорение фильтра на всасе, большой водозабор при малом дебете источника, когда насос (труба) перестает доставать до зеркала воды, или повреждение всасывающей трубы. Для решения этого некоторые погружные насосы имеют встроенную защиту от перегрева, отключающую двигатель. Но в большинстве случаев применяют реле защиты от сухого хода (реле с.х.). Подключается оно в трубопровод возле насосной станции перед реле давления (РД). Напряжение сети подводится сначала на реле защиты от сухого хода, а уже с него идут провода на контакты РД. (Подробнее о настройке реле давления в ) Некоторые модификации реле с.х. контролируют наличие протока воды по трубе, другие же - и давление. Если вода с нужным давлением в трубе есть, то насосная станция работает. Вода исчезает - реле с.х. отключает станцию. Нужно учесть, что при привязке к давлению может возникнуть ситуация, когда насос качает воду, но она тут же расходуется на нужды потребителей - в результате давление слишком мало и реле отключает станцию. Поэтому при приобретении реле с.х. следует подбирать с учетом максимального развиваемого давления насоса или попросту уменьшать расход воды.

Следующим элементом системы водоснабжения, улучшающим режим работы насосной станции, является обратный клапан . Он представляет собой небольшой латунный цилиндр с вмонтированной внутри пружиной и перекрывающей круглой пластинкой. В одну сторону он пропускает воду, а в противоположную - нет. Допускается его установка как в самом начале всасывающей трубы, так и вверху - перед самой насосной станцией. Подключенный к системе обратный клапан не позволяет воде из всасывающей трубы стекать обратно в колодец после отключения насоса. Благодаря этому при следующем включении насоса нет необходимости повторно заполнять водой всю систему, что облегчает работу насоса, и подача воды к потребителю осуществляется почти мгновенно. Выбирать клапан следует согласно диаметру трубы, в разрез которой будет производиться установка. Подключенный клапан создает дополнительное сопротивление току воды, поэтому давление насоса может упасть на 0,5 Атм.

В настоящее время в продаже есть специальные блоки автоматики для насосов и насосных станций. Это электронные устройства, объединяющие в себе реле защиты от сухого хода, датчик давления. Некоторые модели осуществляют плавный пуск насоса, продлевая срок его эксплуатации.

Не следует слишком экономить на насосной станции. Приобретая качественные комплектующие и правильно настроив систему, можно на долгие годы забыть о проблемах с водой.

алексей 2014-05-26 09:52:27
[Ответить] [Ответить с цитатой] [Отменить ответ]
Гость 2015-03-03 16:20:03

Сообщение от алексей
Подскажите пожалуйста куда подключить дополнительный гидроаккумулятор к насосной станции (через тройник, который идет к потребителю или между насосом и основным гидроаккумулятором.


Между насосом и основным ГА.

[Ответить] [Ответить с цитатой] [Отменить ответ]

Вероника 2016-01-30 17:38:36

Подскажите, что делать когда выключают свет на пару часов вода уходит, приходиться заново заливать воду, проверили все но не можем понять что делать?


[Ответить] [Ответить с цитатой] [Отменить ответ]

Доброго времени суток, уважаемые читатели блога сайт

Реле давления LP-3

В рубрике «Принадлежности» рассмотрим реле «сухого хода» LP3.Реле LP 3 используется в качестве защиты от «сухого хода» в автономных системах водоснабжения, установках для полива и пожаротушения, а также в системах кондиционирования. Рабочей средой систем, где используется реле серии LP, должна быть вода. Управление режимом «сухого хода» происходит по заданным значениям давления, предварительно выставленными на реле. Размыкание контактов в реле происходит тогда, когда давление в системе становится ниже, чем предварительно заданное. Замыкание контактов происходит, когда давление в системе становится выше, чем предварительно задано, или при нажатии на кнопку запуска, расположенную вверху на крышке устройства. Реле «сухого хода» LP3 необходимо использовать в паре с реле давления РМ-5 и РМ-12. В продаже имеются реле давления LP3 и LP3/18 производства итальянской фирмы Italtecnica.

Технические характеристики

Основные технические характеристики реле «сухого хода» LP3 и LP3/18 указаны в таблице 1.

Примечание: При использовании реле «сухого хода» для управления насосным оборудованием максимальный ток коммутации составляет 10А.

Конструкция реле

Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой. На (Рис.1) обозначены основные элементы.

На основании реле (Поз. 7) расположены все рабочие элементы. К основанию крепится фланец (Поз. 8). Конструкцию фланца мы подробно рассматривали в статье посвященной трехфазным реле давления. Фланец имеет гайку с внутренней резьбой 1/4″ для подсоединения к системе водоснабжения. С помощью гайки и пружины (Поз. 6) регулируется давления отключения реле. При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся. Кнопка (Поз. 5) используется для принудительного включения реле «сухо хода» в работу. Клеммы (Поз. 3 и 4) используются для подсоединения электрических проводов. При этом, не имеет значения, какие клеммы входные (подводится питание ~220 В.), а какие выходные (подключается двигатель) Отдельно выведены клеммы для подключения «заземляющих» проводов (Поз. 2) от сети питания и двигателя. Для жесткой фиксации и крепления кабеля сетевого питания и электрического кабеля подключения двигателя, используются кабельные зажимные муфты (Поз. 1). Все рабочие элементы реле давления закрываются крышкой.

Схема монтажа оборудования

На (Рис. 2) приведена схема монтажа автоматической насосной станции с применением реле LP.

На всасывающий трубопровод (Поз. 3) монтируется обратный клапан с сеточкой (Поз. 2). На напорном трубопроводе (Поз. 8) монтируется реле давления (Поз. 5), гидроаккумулятор (Поз. 6) и реле сухого хода (Поз. 9). За реле «сухого хода» монтируется (Поз. 10). Последовательность электрических подключений на (Рис. 2): сетевая вилка (Поз.4) – – реле «сухого хода» и двигатель насоса (Поз. 1). Но эта последовательность может быть и такой: сетевая вилка – реле «сухого хода» – реле давления и двигатель насоса. Основной принцип подключения этих двух реле такой, они должны подключаются последовательно.

Принцип работы и регулировка реле «сухого хода»

Устройство представляет собой двух контактное реле коммутации. Первоначально его контакты находятся в разомкнутом состоянии. Для запуска устройства в работу необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымется выше, чем задано. При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения (смотри Таблицу 1). Для изменения заводских настроек давления включения предназначена регулировочная гайка и пружина (Рис 1). Чем сильнее сжимаем пружину, тем на большее давление включения настраивается реле, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления включения реле необходимо по манометру.

Реле давления с “сухим ходом”

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье . Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Характеристики FFSG2G
Диапазон рабочих давлений (бар)1-5
Минимальная разница по давлению: (бар)1,2
Диапазон настройки давлений (бар)1,4-2,8
Давление отключения по сухому ходу (бар)0,4-0,6
Температура рабочей среды до (°С)55
Максимальный рабочий ток (ампер)16 (10)
Напряжение питания (вольт)230
Частота сети (Гц)50
Подсоединение внутренняя резьба (дюйм)1/4
Класс защитыIP 44

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного . По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить . Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через (УЗО). Для защиты насосного оборудования, необходимо предусмотреть с током, равным номинальному току двигателя.

Принцип работы следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по . Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

  1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
  2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
  3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
  4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
  5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
  6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с “сухим ходом” требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных ниже, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ ВСЕМ СПАСИБО !

Датчик сухого хода — Построй свой дом



В предыдущей статье мы рассмотрели элементы автоматики водопровода. Самым дорогим в системе водопровода является насос. По стоимости он равен, а за частую и больше, чем все основные элементы. Поэтому, при сборке водопровода необходимо по заботиться о его защите и установить датчик сухого хода. О том, как работает датчик сухого хода насоса мы и поговорим в этой статье.



Датчик сухого хода для насоса



Причин, по которой может выйти из строя водяной насос очень много. Но существует причина, которая значительно сокращает срок службы насоса, это сухой ход. Если сказать проще, работа насоса без воды. Это может произойти, если в скважине или колодце понизится уровень воды.



 Почему же так вредна работа насоса без воды? Во-первых, вода является охладителем насоса. Отсутствие воды ведет к перегреву насоса. Во-вторых, при периодическом отсутствии в скважине воды, в системе водопровода образуются пробки, и чтобы их прокачать, насосу приходится затрачивать значительно больше усилий. Если запас по мощности у насоса небольшой, он так же может сгореть или повредить рабочие лопатки.



Для того, чтобы защитить насос от сухого хода, в систему водопровода ставится датчик сухого хода для насоса. Основной задачей, которую выполняет датчик сухого хода для насоса, это обнаружить сухой ход насоса и выключить его, прежде, чем насос выйдет из строя. В электрическую цепь датчик сухого хода включается последовательно с насосом и при обнаружении сухого хода размыкает цепь, отключая питание.



Датчик сухого хода для насоса бывает нескольких типов. Основное различие по тому, что они измеряют:

  • Уровень воды в емкости, откуда происходит откачка;
  • Давление воды в напорном патрубке насоса;
  • Поток воды в напорном патрубке насоса.



Реле сухого хода



Реле сухого хода (иногда его называют датчик потока) позволяет контролировать уровень воды в скважине и управляет питанием скважинного насоса для исключения его работы без жидкости. Контроль необходимого уровня воды осуществляется электрической микро токовой цепью датчик уровня – корпус насоса. Принцип работы реле сухого хода следующий.



При монтаже насоса в скважину или в емкость дополнительно монтируется датчик уровня, который соединяется с реле сухого хода при помощи одножильного кабеля сечением не более 2,5 мм2. Сигнальный кабель крепится к электрическому кабелю или трубопроводу, идущему к насосу. В качестве второго электрода используется корпус насоса. Если датчик уровня находится в погруженном состоянии, то между ним и корпусом насоса протекает микроток.



При этом контакты управления работой насоса замкнуты, и насос перекачивает воду. В случае, когда датчик уровня выходит из воды, (насос откачал воду) микротоковая цепь разрывается и включается таймер на отсчет времени задержки, заданной при настройке. Время задержки отключения устанавливается при помощи потенциометра, выведенного на переднюю панель реле сухого хода. По истечении этого времени контакты реле управляющего работой насоса отключаются. Включение насоса происходит, когда датчик уровня снова оказывается в воде.



Реле сухого хода можно использовать с однофазными скважинными насосами малой мощности (до 1,5 кВт, 11 А). При необходимости подключения более мощного однофазного насоса, либо трехфазного насоса, необходимо использовать магнитный пускатель или контактор соответствующей мощности. Существует огромное количество разновидностей реле сухого хода с датчиками уровня. Я рассмотрел самый простой вариант, когда используется один датчик уровня и корпус насоса. Существуют схемы с двумя и тремя датчиками уровня. Принцип их работы аналогичен рассмотренному выше варианту.



Реле давления с защитой от сухого хода



Реле давления с защитой от сухого хода, это обычное реле давления с дополнительной функцией защиты от режима «сухого хода». Иногда, в простонародье, его называют «реле давления с сухим ходом». Реле давления с защитой от сухого хода контролирует минимальное давление в системе, которое устанавливается производителем в пределах 0,4-0,6 атмосферы.



В случае падения давления воды в системе до этого уровня, реле выключает насос. Для повторного запуска его в работу необходимо сначала причину отключения насоса, а затем нажать на кнопку для включения насоса. Подключить реле давления с защитой от сухого хода и реле сухого хода не представляет труда. Схема подключения та же, что у обычного реле давления.



Но у этого реле есть один существенный недостаток, оно выключит насос только при разборе воды в доме. Если вода в скважине закончилась, а давление в системе не дошло до критической отметки, насос будет продолжать работать. Поэтому, этот прибор необходимо использовать в комплексе с другими приборами.



Реле потока



Для защиты насосного оборудования от работы без протока жидкости или, проще говоря, от сухого хода используется реле потока или его более совершенная модификация Spin. Устройство контролирует, проходящий через него поток воды. Рассмотрим работу устройства на примере реле потока Spin.



Когда поток воды прекращается, в реле потока включается таймер, который обеспечивает задержку отключения насоса на определенный интервал времени, предварительно заданный при настройке прибора.

По истечении этого времени насос отключается.



В процессе запуска реле потока в эксплуатацию необходимо выставить время задержки на отключение реле потока по отсутствию протока жидкости. Время задержки на отключение зависит от объема гидроаккумулятора и типа используемого насоса.



Насос включается в работу, когда обратный клапан с магнитом внутри устройства, перемещается под действием протока воды, магнит замыкает контакты и автоматика дает команду на включения насоса. Электрическое подключение должно быть выполнено в следующей последовательности: розетка → реле давления с защитой от сухого хода → реле потока → насос. У реле потока имеется функция автоматического перезапуска, которая включает насос через равные промежутки времени после перехода в режим сухого хода из-за отсутствия протока жидкости. После осуществления этих попыток устройство окончательно выключается. Для перевода его в рабочий режим необходимо нажать на кнопку перезапуска.



Регулятор давления



Отличие этого прибора от описанного выше в том, что при использовании регулятор давления не требуется использовать в системе водопровода гидроаккумулятор. При включении, регулятор давления запускает насосное оборудование в работу и поддерживает это состояние до тех пор, пока есть потребление воды. Когда потребление воды полностью прекращается (закрыли кран), происходит отключение насосного оборудования. Регулятор давления не имеет ограничения по верхнему пределу давления отключения.



Давление в системе равняется максимальному напору насоса, а отключение происходит только по отсутствию протока. При уменьшении давления в системе водоснабжения до значения 1,5 бара происходит включение насосного оборудования в работу. Основное преимущество регулятора давления – малые габариты и вес. Для того, чтобы в системе не было гидравлических ударов, необходимо использовать компенсирующие устройства.



Конечно же система водоснабжения может работать и без защиты. Но если вы хотите, чтобы она безотказно работала долгие годы, я рекомендую поставить датчик сухого хода и другие описанные в статье приборы.



В следующей статье я расскажу о вентиляции в частном доме.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Схема подключения

, принцип действия, регулировка

При проектировании систем транспортировки жидкости особое внимание следует уделять защите насоса от работы всухую. Решить эту проблему можно разными способами. В одних случаях нужно установить дополнительные датчики, в других - электроприборы.

Что такое пробный запуск?

«Сухой ход» - режим работы насоса, при котором через насос не перекачивается жидкость (чаще всего вода).Это может произойти, если в резервуаре закончилась вода, резервуар протекает, вся вода откачивается из колодца и т. Д. «Сухой ход» очень опасен для насоса, так как жидкость выполняет ряд полезных функций для насоса, один из них - охлаждение. В «сухом» режиме насос может перегреться и выйти из строя.

Чтобы не выйти из строя дорогой насос, необходимо предусмотреть защиту от такого явления, как «сухой ход».

Все способы защиты условно можно разделить на две группы.

1 Защита от «сухого хода» путем контроля физических параметров жидкости в трубопроводе:

  • контроль уровня воды;
  • контроль давления в трубопроводе;
  • Контроль расхода воды в трубопроводе.

Суть всех этих методов в том, что датчики фиксируют снижение уровня, падение давления, уменьшение расхода и выдают сигнал на отключение питания на насос.

Недостаток: требуют установки датчиков на трубопроводе (в резервуаре).

Преимущество: высокая надежность защиты.

2 Защита от «сухого хода» путем контроля электрических параметров сети насоса.

При «сухом» ходе происходит изменение электрических параметров насоса. Контролируя необходимые параметры, можно защититься от «сухого хода».

Электродвигатель, приводящий в действие насос, может рассматриваться сам по себе как датчик «сухого хода».

В нормальном режиме коэффициент мощности (cos) насоса равен 0.7-0,8, но когда происходит «сухой ход», cos падает до 0,3-0,4. Таким образом, для контроля «сухого хода» можно использовать реле контроля коэффициента мощности. Например, G2CU400V10AL10 производства австрийской компании TELE.


Реле управления коэффициентом мощности анализирует напряжение и ток, потребляемые электродвигателем, и на основе этой информации рассчитывает коэффициент мощности (cos). Вход измерения тока предназначен для измерения постоянного тока до 10А, поэтому, если номинальный ток двигателя больше 10А, то реле G2CU400V10AL10 необходимо подключить через трансформатор тока.

Подробнее о режимах работы и схемах подключения реле контроля коэффициента мощности G2CU400V10AL10 см. В технической документации, доступной по ссылке ниже:


Вот что производитель таких реле ответил на некоторые мои вопросы:

Косинус fi падает мгновенно при отсутствии воды, но реле выключит насос по истечении установленного вами времени: выставить секунду - выключить через секунду, поставить 30 секунд - выключить через 30 секунд.

Вчера пошел на производство, там была помпа с двигателем 7,5 кВт, выставил уставку 0,7 - помпа отработала с водой, сделала сухой ход ... при уставке 0,7 реле зафиксировало сухой ход.

Реле устанавливается в силовой щит и не требует дополнительных датчиков.

Используя реле контроля коэффициента мощности, можно получить неплохую защиту от «сухого хода».

В одном проекте я использовал реле тока для защиты насоса. Насколько надежна эта защита, мне сложно судить, вопросов не задавали, видимо все работает.Суть этого метода защиты от «сухого хода» состоит в том, что сухой ток также изменяется при использовании тока. На реле тока установите желаемый диапазон тока и, таким образом, выключите насос, когда ток выйдет за установленные пределы.

Сухой ход насоса (работа без воды) - одна из наиболее частых причин выхода из строя. Кроме того, на такую ​​неисправность не распространяется гарантия производителя. То есть сервисная служба откажет в гарантийном ремонте, если при осмотре будут обнаружены признаки длительной простоя устройства.Во избежание подобных проблем в системе автономного водоснабжения должна быть предусмотрена защита от сухого хода колодезного насоса, который отключает подачу электроэнергии в случае недостатка воды в колодце.

В современных устройствах в качестве материала рабочих элементов чаще всего используется износостойкий пластик. Его преимущество - высокая прочность и относительно невысокая цена. Этот материал хорошо выполняет свою работу при соблюдении эксплуатационных требований. Одним из таких условий является постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, т.е.е. вода.

При отсутствии охлаждающей жидкости пластиковые детали перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самыми печальными: от снижения производительности до заклинивания вала и сгоревшего двигателя.

Важно знать! В паспорте на оборудование любой производитель подчеркивает, что сухой ход - недопустимый режим работы скважинного насоса.

Деформация деталей хорошо видна при разборке устройства, поэтому скрыть причину поломки от сервиса не получится.В этом случае гарантия на оборудование не действует.

Защита от сухого хода: принцип работы

Основная задача защиты забойного насоса от сухого хода - заблокировать работу устройства в случае низкого уровня или полного отсутствия воды в скважине. Наиболее распространенными средствами такой защиты являются: поплавковый выключатель

  • ;
  • реле давления;
  • датчик уровня.

Поплавковый выключатель

Принцип работы такого устройства довольно прост.Контакты поплавкового выключателя (поплавка) подключены к обрыву цепи питания двигателя. Сам поплавок следит за уровнем воды в колодце или колодце. Когда вода опускается ниже нормы, контакты размыкаются, тем самым прекращая подачу напряжения на электронасос. Правильный уровень срабатывания определяется местом установки поплавка. Очень важно, чтобы на момент отключения электроэнергии корпус устройства все еще находился в воде.

Реле давления

При нормальной работе скважины давление в автономной системе водоснабжения не может опускаться ниже 1 бара.Для управления этим параметром используется реле давления (датчик), контакты которого размыкают цепь электродвигателя. Обычно порог датчика устанавливается в пределах 0,4-0,6 бар.

Датчик давления - реле протока. В этом случае контроль осуществляется за расходом воды в системе. Как только расход падает ниже установленного значения, насос прекращает работу. Такие устройства обычно используются в автоматизированной системе водоснабжения.


Канальный контроль на водопроводе

Реле уровня

Как и в случае поплавкового выключателя, принцип действия этого устройства основан на контроле уровня воды в колодце, с той лишь разницей, что такой реле - более технологичное и сложное устройство.Один или несколько датчиков опускаются в воду на контрольную глубину. Как только уровень опускается ниже нормы и возникает опасность холостого хода, сигнал с датчика поступает в электронное устройство, которое дает команду на выключение электронасоса. Этот метод контроля очень надежен, хотя и более дорогостоящий по сравнению с другими видами защиты.

Система водоснабжения на базе электронного датчика уровня

Какой тип защиты выбрать для насоса

Выбор типа защиты насоса от сухого хода зависит от размера колодца, типа откачки комплектация и финансовые возможности владельцев.Самый простой и дешевый способ защитить устройство от холостого хода - это поплавковый выключатель. Однако у него есть один существенный недостаток. Поплавок нельзя использовать в колодцах малого диаметра. Он просто не сможет выполнять свою функцию в узком водопроводе. Хотя для колодцев этот вариант, пожалуй, будет оптимальным.

Для погружного оборудования наиболее подходящим инструментом является реле уровня. За такое устройство придется заплатить больше, но вы будете уверены, что помпа надежно защищена от понижения уровня воды в колодце.Но такая защита не очень подходит для насосных станций, так как шланг в водопроводе может забиться и вода не попадет в устройство, хотя уровень в колодце будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.

Важно! Без контроля сухого хода насос просто не понимает, что его нужно отключать, когда колодец пустой. Поэтому лучше не допустить его поломки, чем покупать новое устройство.

Если у вас возникли трудности с выбором оптимальной защиты колодезного насоса от сухого хода, вы всегда можете проконсультироваться со специалистами, которые помогут подобрать наиболее подходящий вариант для вашей системы водоснабжения.

Видео: как защитить насос от работы всухую

Для начала пройдемся по теории, ответим на вопрос: «Зачем нужно реле защиты от сухого хода для скважинного насоса?», А потом рассмотрим, как оно работает и как это реле подключается.

Сухой ход насоса - это состояние, при котором насос работает на холостом ходу без воды. В таком состоянии насос быстро перегревается и может выйти из строя в считанные минуты. Для обеспечения безопасной работы насоса было изобретено реле защиты от сухого хода.

Давайте кратко рассмотрим, к чему может привести сухой ход насоса:

  1. При неправильном выборе мощности насоса - например, выбран насос с большой производительностью, который откачивает всю воду из колодца.
  2. Когда уровень воды в колодце естественным образом падает.
  3. Утечка в водопроводной трубе.

Принцип работы реле сухого хода

Теперь давайте посмотрим, как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительную кнопку, группу нормально разомкнутых контактов для отключения насоса и две пружины для регулирования давления отключения.


Когда вода исчезает в водопроводе, в водопроводе резко падает давление. В этот момент реле под действием пружины размыкает контактную группу, которая в свою очередь перекрывает подачу электрического тока к насосу.

Снова включите реле, нажав кнопку безопасности. Контакты замыкаются, тем самым собирая цепь включения насоса, создающую в системе необходимое давление, находящееся в пределах 1 - 1,5 атмосферы.При этом давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Реле регулировки

На заводе реле сухого хода настроено на давление 0,5 - 0,8 атм. При этом давлении контакты размыкаются и выключают насос.

Рассмотрим процесс регулировки давления отключения на примере реле LP / 3. Для этого нужно проделать ряд операций:

  1. Отключить питание насоса.
  2. Открыть защитную крышку реле.
  3. Оберните гайку по часовой стрелке на маленькой пружине, увеличивая тем самым давление первоначального зацепления.
  4. На большой пружине, зажимая гайку по часовой стрелке, мы увеличим давление, чтобы выключить насос.
  5. После настройки реле нам необходимо определить давление отключения: для этого необходимо провести анализ воды в системе, например открыть кран в раковине, так как водопровод пуст, давление воды будет снижаться. С помощью манометра отследите, при каком давлении размыкаются контакты реле.Должен произойти щелчок, и предохранительная кнопка выйдет из корпуса.

Такими простыми манипуляциями мы можем установить необходимое нам давление отключения.

Как подключить реле сухого хода

Реле защиты от сухого хода монтируется в системе водоснабжения через так называемую пятиклемму, это штуцер с пятью соединительными выводами:

  1. Водоснабжение в систему
  2. Выход к аккумулятору
  3. Выход манометра
  4. Выход для подключения реле сухого хода
  5. Выход воды в систему.

Это хорошо видно на следующем рисунке:


Частая причина выхода из строя погружного и наземного насосного оборудования - простой. Вне зависимости от материала изготовления при отсутствии воды в агрегате детали деформируются, двигатель перегревается.

Поломка из-за сухого хода не устраняется в связи с гарантийным сроком, так как в паспорте к насосу всегда указывается недопустимость холостого хода. Ремонт таких корпусов влечет за собой дополнительные финансовые затраты.

1 Что такое сухой ход?

Сухой ход - это процесс работы разгрузочного оборудования при отсутствии или недостаточном потоке воды, которая служит смазочным и охлаждающим материалом для деталей.

При отсутствии воды происходит деформация и перегрев деталей и, как следствие, сгорание двигателя. Из-за сгорания двигателя выходит из строя оборудование.

1.1 В каких ситуациях происходит холостой ход?

В процессе эксплуатации не всегда можно отследить работу помпы.Поэтому вам следует знать о наиболее распространенных случаях возникновения проблемы:

  • при откачке воды из бака. Когда бак пуст, агрегат продолжает работать всухую. При выполнении таких работ необходимо контролировать процесс и выключать прибор, не дожидаясь, пока резервуар опустеет;
  • транспортировка воды из скважин. При использовании насоса с высокой производительностью летом. Летом, когда в колодцах нет дождя, уровень воды падает, значит, воды не хватает.При низком уровне воды насос будет работать всухую;
  • Работа аппарата повышения давления в трубопроводе. На городской магистрали многоэтажных домов из-за отсутствия давления насосы простаивают.

Сухой ход можно предотвратить с помощью специальных устройств.

2 Устройства защиты насосных агрегатов

Есть несколько устройств защиты от холостого хода:



2.1 В каких случаях я могу отказаться от использования датчиков?

В таких случаях запрещается использовать насосы с сухим ходом:

  • осуществлять постоянный контроль оборудования для быстрого отключения при отсутствии протока воды;
  • лицо, контролирующее работу насоса, знает нюансы, конструктивные особенности и принцип работы насосов;
  • наличие большого количества воды в колодце или колодце;
  • неисчерпаемый источник воды в откачиваемом резервуаре.

В зависимости от условий эксплуатации и типа оборудования устанавливается тип защиты, соответствующий рабочим параметрам.

2.2 Как подключить реле сухого хода к помпе (видео)

В списке причин, приводящих к поломке насоса, так называемый сухой ход занимает первое место. Речь идет о временном промежутке, когда по разным причинам вода перестает поступать в насос, а устройство продолжает работать. Понимая серьезность проблемы, инженеры придумали ряд технических приемов, позволяющих уберечь агрегат от неприятной ситуации.

Как защищен насос от работы всухую?

Эффективным способом защиты насоса от работы всухую может быть подключение к системе LPZ, то есть реле давления, аналогичное тому, что используется в насосных станциях, но работающее с минимальным давлением. Устройство контролирует давление в системе и, как только оно упадет ниже уровня 0,3 атмосферы, это сигнал на отключение насоса. Насос в этом случае не возобновит работу самостоятельно. Оператор должен будет включить его, нажав кнопку или потянув за рычаг на установленной защите.


Насос также можно защитить от работы всухую, контролируя расход. Эта система построена по принципу: есть воздуховод - насос работает, воздуховода нет, значит нет воды, поэтому насос отключится. В продаже можно найти различные устройства для автоматического управления воздуховодом, но наиболее используемым является устройство российских разработчиков - контроллер Pampela. Примечательно, что машина способна определенное время справляться с поставленными задачами без вмешательства человека.Pampela автоматически начнет определять, появилась ли вода в системе. Обнаружив воду, машина запустит насос. Если этого не произойдет в сроки, указанные производителем, то без оператора не обойтись.

Самая эффективная защита для скважинных моделей - защита от сухого хода с помощью электродов. Их опускают в колодец с помощью насоса, находящегося на определенном расстоянии друг от друга. Принцип работы прост: в колодце есть вода, значит, между электродами есть контакт и система работает исправно.Обрыв цепи сигнализирует об отсутствии воды, что приведет к немедленному отключению насоса, который включится, как только появится вода, и снова замкнет контур. Этот способ хорошо себя зарекомендовал, но есть один недостаток - дороговизна необходимой автоматики, специальных электродов и кабеля, сертифицированного для питьевой воды.

Конечно, не стоит пренебрегать простейшими средствами защиты насоса от сухого хода. Это поплавковый выключатель. Насос с «поплавком» погружается в воду и, как только вода переходит установленный в настройках предел, насос выключается.В продаже можно найти поплавковые выключатели, работающие на слив или заливку, а также модели с универсальным подключением.

Защита от сухого хода водяного насоса

Здесь представлено устройство защиты от сухого хода водяного насоса, которое работает как эффективное решение для защиты бытовых погружных водяных насосов от сухого хода. Функция контроля минимального уровня воды в контуре реализуется с помощью подвешенных датчиков датчиков, чтобы гарантировать, что водяные насосы не будут работать в сухом состоянии.Кроме того, функции включения и задержки возврата предотвращают нежелательную кратковременную работу насосов при работе с турбулентными подземными водами. На рис. 1 изображен авторский прототип.

Рис. 1 (а): Лицевая панель авторского прототипа Рис. 1 (b): прототип устройства защиты от сухого хода водяного насоса, смонтированный на монтажной плате.

Принципиальная схема устройства защиты от сухого хода водяного насоса показана на рис. 2. Он построен на 5-вольтовом регуляторе 7805 (IC1), таймере NE555 (IC2), транзисторах BC547 (T1) и SL100 (T2), 12В 1C / Реле O (RL1) и несколько других компонентов.

Рис. 2: Принципиальная схема устройства защиты от сухого хода водяного насоса

Чтобы понять, как работает эта схема, предположим, что выходной контакт 3 IC2 имеет высокий уровень во время первоначального включения и, следовательно, реле RL1 находится под напряжением. В этом случае конденсатор C4 на входе IC2 будет заряжаться через резистор R2 и потенциометр VR2.

После задержки в несколько секунд напряжение на C4 достигнет уровня, при котором схема инвертора (сформированная IC2) изменит состояние. Выход IC2 переключится на низкий уровень, и RL1 будет отключен транзистором T2 драйвера реле.Нажимной переключатель перезапуска S1 можно использовать для запуска этого процесса с самого начала.

Однако, если присутствие воды определяется датчиками аква-датчика (или датчиками уровня воды) AS1 и AS2, C4 будет бесконечно разряжаться T1, чтобы удерживать RL1 в возбужденном состоянии. Но когда возникает состояние сухого хода (когда AS1 и AS2 не обнаруживают влагу), инвертор меняет свое состояние после короткой задержки (от 10 до 13 секунд). Временной интервал (задержка) между изменениями состояния зависит, главным образом, от настройки предустановленного потенциометра VR2 с регулируемой задержкой.

Для питания всей схемы можно использовать источник постоянного тока 12 В, 1 А от любого трансформатора или источника питания SMPS. Обратите внимание, что для повышения стабильности системы здесь используется встроенный регулируемый источник питания постоянного тока напряжением 5 В. Схема регулятора 5 В постоянного тока реализована с использованием микросхем IC1, C1 и C2. Кроме того, VR1 включен в схему водного датчика, потому что расстояние между главной схемой и датчиками может быть довольно большим, поэтому он может компенсировать возможное сопротивление кабеля.

Два близко расположенных (примерно 10 мм друг от друга) болта из нержавеющей стали могут использоваться в качестве зондов для водных датчиков.Для соединения используйте любой низковольтный двухжильный провод / кабель длиной от 30 до 90 метров.

LED1 - это индикатор включения, а LED2 - индикатор включения двигателя. Поскольку выходной нагрузкой является энергоемкий двигатель водяного насоса, для гибкой и надежной работы настоятельно рекомендуется силовое реле 12 В постоянного тока с коммутационной способностью 230 В / 30 А переменного тока. Электропитание выходной нагрузки должно подаваться через общий полюс и замыкающий контакт этого силового реле.

Схема односторонней печатной платы в натуральную величину для защиты от сухого хода водяного насоса показана на рис.3 и расположение его компонентов на рис. 4.

Рис. 3: Схема печатной платы защиты от сухого хода водяного насоса Рис. 4: Компоновка компонентов печатной платы

Загрузите компоновку печатной платы и компонентов в формате PDF:

нажмите здесь

После сборки схемы на печатной плате подключите всю систему, как показано на схеме электрических соединений на рис. 5. Обзор системы с погружным скважинным насосом показан на рис. 6. Подключите двигатель водяного насоса к разъему CON3 и Сеть 230 В переменного тока через CON4.

Рис. 5: Схема электрических соединений

Схема также может быть изготовлена ​​на перфорированной плате среднего размера.По механическим причинам и для упрощения конструкции электромагнитное реле следует держать на некотором расстоянии от печатной платы. После успешной сборки и начального тестирования поместите всю систему в жесткий пластиковый / металлический контейнер.

Рис. 6: Обзор системы с погружным скважинным насосом

Обратите внимание, что прототип был испытан с силовым реле 12 В / 100 Ом (230 В переменного тока / 30 А DPDT). В качестве источника питания использовался линейный источник питания 12 В / 1 А. Нагрузка на выходе представляла собой погружной скважинный насос мощностью 1,5 л.с.Тестовое значение VR2 было 0 Ом (с задержкой 10 секунд), а значение VR1 было 500 кОм. Длина провода датчиков аква-сенсора составляла около 30 метров.

[stextbox id = ”warning” caption = ”Внимание:”] Опасность поражения электрическим током! Строительство и подключение этой цепи должны выполняться только квалифицированным персоналом, при этом должны соблюдаться все правила электробезопасности. В частности, важно убедиться, что выбранное реле подходит для использования с мощными водяными насосами и имеет соответствующие номиналы, позволяющие выдерживать требуемые напряжение и ток.[/ stextbox]


Цепь автоматического контроллера погружного насоса

с защитой от сухого хода

Эта простая автоматическая схема контроллера погружного насоса, оснащенная защитой от сухого хода, позволяет управлять тремя параметрами с помощью одной микросхемы. Давайте узнаем подробности из следующего объяснения.

Конструкция построена на одной микросхеме IC 4049, 6 ворот НЕ которой соответствующим образом сконфигурированы для управления 3 важными параметрами, а именно: автоматический запуск насоса, когда вода внутри резервуара становится слишком низкой, автоматическое выключение двигателя насоса, как только вода касается края резервуара. резервуар обеспечивает надежную защиту резервуара от переполнения и выключение двигателя после небольшой заданной задержки в случае обнаружения отсутствия воды на выходе из трубы, которая должна заливать воду в резервуар, эта функция защищает двигатель насоса от высыхания работает при отсутствии воды внутри подземного резервуара.

На изображенной выше диаграмме мы можем видеть, как вентили НЕ от IC 4049 расположены для определения вышеупомянутых параметров управления насосом через соответствующие датчики, расположенные внутри воды в соответствующих местах.

Мы знаем, что вентили НЕ - это в основном инверторы, которые инвертируют и создают напряжение противоположной полярности на своих выходных контактах по сравнению с потенциалом на входных контактах.

Пиктограммы в форме треугольника, показанные на схеме, представляют собой ворота, в которых плоская сторона представляет входную сторону, а заостренная сторона треугольника изображает выходную сторону.Поэтому, например, если на входе обнаруживается положительный потенциал, на выходе он преобразуется в отрицательный потенциал и наоборот.

Также можно увидеть кнопку, которая позволяет вручную запускать реле и погружной электронасос в случае, если пользователь хочет заполнить резервуар независимо от ситуации с низким уровнем воды.

И наоборот, когда обнаруживается низкий уровень воды, вода удаляется из желтого датчика, который предотвращает попадание 12 В на вход затвора N6, создавая здесь отрицательное напряжение, и это преобразуется в положительное напряжение на базе соответствующего BC547, вызывая на входе N3 появляется положительный 12 В, который, в свою очередь, вызывает положительный сигнал на базе драйвера реле BC547.мгновенное включение реле и мотора насоса.

Конденсатор 10 мкФ в основании N3 позволяет реле оставаться включенным в течение некоторого времени, так что вода может поступать в верхний бак, а синий датчик может обнаруживать воду. Как только это происходит, вентиль N1 / N2 становится активным и фиксирует реле / ​​двигатель посредством положительного сигнала на входе N3.

Но если вода не обнаружена, конденсатор 10 мкФ не может удерживать реле слишком долго, и реле в конечном итоге деактивируется, выключая двигатель, и при этом защищает погружной двигатель от ситуации сухого хода.

Однако, если вода обнаруживается нормально, реле срабатывает, а двигатель продолжает перекачивать воду внутри верхнего резервуара, резервуар продолжает наполняться до тех пор, пока уровень воды не достигнет края резервуара и не коснется красных точек датчика. Как только это происходит, вентиль N5 быстро реагирует, переводя его выход в низкий уровень, что мгновенно переводит транзистор драйвера реле в непроводящее состояние, выключая реле и двигатель насоса, так что вода не может заполнять резервуар и, следовательно, вода. предотвращается переполнение.

Датчики для предлагаемой схемы автоматического контроллера погружного насоса с защитой от сухого хода просто изготавливаются путем прикрепления небольших латунных винтов к непроводящему материалу, например, пластику, на расстоянии около 2 см друг от друга.

Латунные винты необходимо покрыть оловом, припаяв на них слой припоя для предотвращения коррозии.

Что такое «сухие контакты» - тренинг WORTH HVAC

Я придумал тему «Сухие контакты» для этого письма, когда на прошлой неделе заменял проточный водонагреватель на комбинированный.Производитель котла в этом случае имеет клеммы низкого напряжения для вызова тепла и клеммы высокого напряжения для включения системных насосов. Но производитель требует, чтобы установщик использовал установленные на месте «сухие контакты» для включения этих клемм при включении цикла нагрева.

Итак, вопрос в том, что такое «сухие контакты»? Через сухие контакты проходит источник питания, не зависящий от цепи управления. Это как контактор или реле. У вас есть управляющее напряжение, которое контролирует, когда контактор или катушка реле находится под напряжением, и у вас есть сухие контакты, которые катушка вызывает замыкание из-за действия катушки.

Итак, когда катушка замыкает сухие контакты, напряжение нагрузки проходит через эти сухие контакты, чтобы запитать двигатель, клапан, компрессор или что-то еще. Опять же, управляющее напряжение, возбуждающее катушку реле, не зависит от напряжения нагрузки, которое фактически питает оборудование, или не зависит от него.

Например…

Контактор в конденсаторе кондиционера имеет катушку 24 В и набор сухих контактов. Когда на катушку подается питание от печи или воздухообрабатывающего устройства (как показано управляющим сигналом на изображении), она замыкает контакты, которые подключены, независимо от 24 В, которые питали катушку.Теперь одна из винтовых клемм на сухих контактах будет иметь линейное напряжение (как показано на рисунке), которое в данном случае составляет 120 В. А когда катушка замыкает сухие контакты, напряжение передается на другую клемму (которая является клеммой нагрузки, обозначенной изображением) и включает компрессор. Это выключатель, который включает оборудование, но он управляется другим источником напряжения.

Другой пример того, что я пытаюсь сказать, находится на этом чертеже реле, которое включает вентилятор.

Влажные контакты?

Есть ли «мокрые» контакты? Да, но обычно их не называют «мокрыми». Мокрый означает, что контакты, указанные на этом оборудовании, находятся под напряжением. Влажные контакты обычно получают питание от котла (или другого блока) для питания установленных на месте элементов управления и оборудования, такого как термостаты, двигатели, насосы. Влажные контакты могут быть «горячими» все время или находиться под напряжением от устройства, когда это необходимо. Большинство регуляторов верхнего предела, большинство регуляторов предельного значения вентилятора, большинство реле давления имеют управляющее напряжение, поступающее на них, а затем через них.Термостаты - это мокрые контакты. Они получают питание от печатной платы, и это напрямую влияет на работу схемы. От клеммы «R» на плате до клеммы «R» на термостате, до клеммы «W» на термостате и обратно к плате для подачи сигнала тепла. Влажные контакты - это контакты под напряжением, которые напрямую питают оборудование.

Не все производители подключают их одинаково…

Изготовитель этого котла в этой конкретной работе использует «мокрые» контакты, но они не хотят, чтобы мы использовали их низковольтные и высоковольтные мокрые контакты для непосредственного питания цепи термостата или цепи реле для насосов системы.Они опасаются, что дополнительная полевая проводка будет слишком утомительной для их печатной платы. Поэтому они решили, что было бы лучше, чтобы напряжение, которое они подают от своей печатной платы, проходило через установленные на месте сухие контакты как для низкого напряжения (для термостатов и т. Д.), Так и для их контактов высокого напряжения (для насосов, двигателей и т. П.).

На изображении выше показано, как я подключил систему. На этой работе существовало реле центра вентилятора, которое приводило в действие системные насосы и подает 24 вольта на цепь термостата.На всякий случай, если вы не знаете, реле в фан-центре имеет нормально замкнутый контакт и нормально разомкнутый контакт. Нормально открытый контакт - это сухой контакт, который я использовал для насосов на 120 В. Таким образом, на одну сторону контакта подается напряжение 120 В, и когда он замыкается, он проходит через клеммы, чтобы запитать насосы. Этот контакт замыкается, когда клемма «G» находится под напряжением.

Итак, я оставил цепь насоса подключенной через реле центра вентилятора и добавил реле SPST 24 В для вызова низкого напряжения (термостат) для цепи нагрева.Я использовал клеммы 2 и 4 на реле в качестве сухих контактов, которые производитель требует для подачи питания на запрос тепла.

Таким образом, реле центра вентилятора становится моими сухими контактами для подачи питания на насос системы, а новое реле SPST, которое я сейчас установил, становится сухими контактами для вызова низкого напряжения для цепи нагрева.

Как вы можете видеть на диаграмме выше, я убедился, что цепь термостата подает напряжение как на клемму «G» на реле центра вентилятора (FCR), так и на катушку на реле SPST I, установленном на стене.Сухие контакты на реле SPST замыкают цепь в котле для вызова тепла, а сухие контакты в FCR питают насос системы. Сухие контакты, по сути, становятся терморегулятором котла.

Другие производители

Теперь помните, что мокрые контакты означают, что питание подается от оборудования. Таким образом, возможным применением «мокрых» контактов в котле может быть набор клемм для запуска контура. насос для накопителя ГВС. Блок управления котлом подает питание на эту клемму, когда Аквастат запрашивает тепло.Если в этой цепи 2 клеммы, одна будет горячей, а другая может быть нейтралью для насоса. В любом случае производитель запускает низковольтную нагрузку (термостаты, аквастаты) и / или высоковольтную нагрузку (насосы, двигатели) прямо от котла. Это то, что обычно делают мокрые контакты.

В качестве альтернативы некоторые производители используют в своих клеммных колодках сухие контакты. Опять же, производитель не предоставляет питание для сухих контактов, вы должны обеспечить питание клемм для вашей нагрузки.Пример котла: когда есть сигнал низкого напряжения для обогрева помещения, печатная плата на котле может замкнуть набор сухих контактов на клеммной колодке, которая будет рассчитана на 3 А при 120 В. Итак, вы подаете 120 В на одну клемму, а другую клемму можно подключить к насосу. (Убедитесь, что нейтральная сторона насоса также подключена к котлу). Когда запрос на нагрев прекращается, печатная плата размыкает контакты, отключая насос.

Итак, когда вы обнаруживаете, что путешествуете по проекту электропроводки котла, вам необходимо внимательно прочитать инструкции, чтобы определить, какие клеммы «сухие», а какие - «мокрые», и как они хотят их подключать!

Схема подключения

, принцип действия, регулировка

Когда давление в насосе падает, устройство нуждается в защите.Для этого используются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства есть винт для регулировки. На штифте есть небольшая пружина. Контактор в устройстве установлен с ударно-спусковым механизмом. Корпуса чаще всего изготавливают из сплава алюминия. В нижней части модификаций устанавливаются форсунки разного диаметра.

Как работает модификация

Как работает реле сухого хода у помпы? Когда давление падает, внутри системы срабатывает контактор.Через контакты проходит напряжение, которое подается на обмотку. Винт действует как ограничитель. Пружина сжимается штифтом. Когда давление падает, контакты размыкаются. Для отключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключите устройство через адаптер. В этом случае выходное соединение подключается к трубке. Кабель замыкается на клемме. Крышка крепится непосредственно к корпусу насоса. Чтобы затянуть выход, понадобится гайка.Насадка часто фиксируется хомутом. Некоторые типы реле подключаются через переходник к двум выходам. Если рассматривать цепь с несколькими насосами, то применяется расширитель контактора.

Реле регулировки

Для регулировки устройства используется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания датчика. Для повышения допустимого уровня давления винт поворачивается по часовой стрелке. При снижении напряжения скорость замыкания контактов замедляется.Также проблема может заключаться в контакторе с системой пуска. Чтобы снизить уровень давления, винт поворачивается против часовой стрелки. Многое в этом случае зависит от параметров реле и максимальной мощности насосов.

Типы устройств

Есть потоковые и плавающие устройства. Модели могут изготавливаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Устройства потоковой передачи доступны в разных размерах. Для насосов большой мощности имеется реле высокого давления.

Потоковые устройства

На гидроэлектростанциях частые реле протока срабатывают сухим для насоса. Принцип работы модификаций основан на изменении предельного давления. Этот процесс происходит из-за изменения положения пластины. Он находится внизу корпуса. Также следует отметить, что реле этого типа комплектуются проволочными контакторами. Есть одна кнопка запуска. Во многих моделях используются силовые контакты. Цепь замыкается нажатием на пластины. Реле сухого хода для насоса подключается через переходник.

Поплавковые модели

Наиболее распространенными являются реле сухого хода для насоса. Регулировка устройства происходит закручиванием винта. Принцип работы модификаций основан на изменении давления. Все модели в корпусе имеют один штифт. В этом случае насадка располагается кольцом в нижней части конструкции. В большинстве реле используется система ручной настройки. Работают устройства этого типа от сети 220 В. Каркас обычно изготавливается из пластика. Контактные пластины могут быть в вертикальном положении.Большинство реле работают на низкой частоте. Модели подходят для насосов мощностью 4 кВт. Рабочая частота составляет в среднем 55 Гц. Вверху модификации - гайка. Зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным явлением. Однако важно отметить, что у моделей есть ряд недостатков. В первую очередь специалисты отмечают сложность настройки моделей. Если написано про реле на контакторах, то они используют один вход.Таким образом, часто случаются сбои. Также важно отметить, что модели не способны работать с погружными насосами. Устройства подключаются через кабель. Релейная камера выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления изготавливается только с одной камерой. Контакторы для модификаций могут отличаться по конструкции. Большинство устройств работают в сети 220 В. При этом их рабочая частота составляет не менее 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт.Контакты на пластине находятся в горизонтальном положении. Штифты устанавливаются рядом с пластиной. Всего у модификаций две гайки. Прижимной винт используется для регулировки давления. Штифты часто используются для небольшого диаметра. Модели этого типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах используются с разной степенью защиты, и в этом случае многое зависит от производителя.

Аппараты высокого давления

Реле сухого хода для насосов высокого давления очень востребованы.В первую очередь, модели используются на гидроэлектростанциях. Они хорошо подходят для насосов, которые используются в системе водоснабжения. Контакторы имеют два выхода. Рабочие гайки находятся в верхней части кожуха. Также стоит отметить, что есть модификации двух камер. Выходной патрубок расположен по центру основания. Большинство моделей основано на дипольном контакторе. Модификации используют несколько штифтов. Устройства хорошо подходят для погружных насосов. Форсунки доступны диаметром от 2.3 см. Реле работает с минимальной частотой 40 Гц. Выходной кабель должен быть подключен к клеммной коробке. Для регулировки пластины есть зажимной винт. Для выравнивания давления внутри системы гайка вращается по часовой стрелке. Датчики для модификаций такого типа встречаются очень редко. Кнопки прямого пуска расположены на контакторах. Уход за моделью очень прост.

Однокамерные модели

Однокамерные реле сухого хода для насоса изготавливаются с одним или несколькими штырями.Большинство модификаций работают при низком давлении. Если рассматривать простое реле, то в нем используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка находится на штифте. Для увеличения давления в системе винт вращается по часовой стрелке. Если рассматривать реле сухого хода для насоса Grundfos (с двойным контактором), то в нем используются два вывода кабеля. Минимальная частота для модификации этого типа - 55 Гц.

Двойные камеры

Двухкамерные устройства изготавливаются с контакторами с низкой проводимостью.Большинство моделей снабжено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Отводящая труба используется диаметром 4,4 см. Устройства подходят для насосов большой мощности. Модификации работают от сети 220 В. Если рассматривать модели с приводными контактами, то в них используется пусковой механизм от модуля. Минимальная рабочая частота 30 Гц. Каркас часто делают из стали. Давление увеличивают регулировкой винта. Прижимная пластина в устройствах находится под контактором.База реле снабжена пломбой. Большинство устройств снабжено крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускаются из модуля. Для подключения устройства используются переходники с кольцом. Модели подходят для насосов мощностью 4 кВт. Их рабочая частота не менее 4 Гц. Некоторые реле сделаны на приводах. Крышки, как правило, устанавливаются над штифтом.Некоторые устройства изготавливаются с двумя прижимными пластинами. Выходной кабель идет от контактора. Реле этого типа нормально работает от сети 220 В.

Устройства для насосов мощностью 2 кВт

Реле для насосов обычно изготавливаются одноштырьковыми. Большинство модификаций оснащены накладками. Если рассматривать устройства с проволочными контакторами, то они имеют два выхода. Также стоит отметить, что есть модели с опорными стойками. Корпуса часто изготавливаются из нержавеющей стали. Кабель на реле отводится от контактора.Устройства работают от сети 220 В. Подключение к насосам происходит через патрубок.

p >>

Общие сведения о реле С 90-340



Реле могут использоваться для множества различных приложений управления, включая управление вентиляторами, нагнетателями, другими реле или контакторами, клапанами, заслонками, насосами и многим другим. 90-340 - это очень распространенное универсальное реле, которое есть у многих технических специалистов на своих грузовиках, поэтому мы будем использовать его в качестве примера.


Реле - это просто дистанционно управляемый переключатель, который открывается и закрывается с помощью электромагнита.Электромагнитная часть, обеспечивающая размыкающее и / или замыкающее усилие переключателя, называется катушкой. Катушки реле могут иметь много разных напряжений в зависимости от применения, но в жилых и коммерческих помещениях HVAC катушки на 24 В являются наиболее распространенными.

Часть реле, которая открывается и закрывается, может называться переключателем, контактами или точками. Эти контакты могут быть либо замкнутыми, что означает наличие электрического пути, либо разомкнутыми, что означает отсутствие электрического пути. Часто эту разомкнутую или замкнутую цепь описывают как «замыкающую» цепь, означающую, что переключатель замкнут, или «разрыв» цепи, означающий, что переключатель разомкнут.


При подключении реле важно различать, какие две точки реле подключают катушку. В случае 90-340 это две нижние клеммы реле. Несмотря на то, что катушка не имеет маркировки на большинстве реле 90-340, вы можете легко найти ее, обнаружив клеммы с подключенными небольшими жилками провода. Эти две точки соединяются вместе через электромагнитную катушку. Когда на катушку подается напряжение 24 В, переключающая часть реле переключается с открытого на закрытое и с закрытого на открытое в зависимости от клеммы.Имейте в виду, что в обычной цепи 24 В одна сторона катушки подключена к ножке переключателя 24 В, такой как цепь термостата «G» для управления вентилятором, а ДРУГАЯ сторона катушки подключена обратно к общему проводу.

Остальные шесть клемм представляют собой клеммы переключателя / контакта, а диаграмма реле выгравирована справа вверху для удобства использования. То, как нарисована схема, показывает обесточенное состояние реле, то есть состояние переключателей, когда на катушку не подается питание. Когда на катушку подается питание, точки, которые ранее были открыты (сломаны), теперь становятся закрытыми (замкнутыми), а те, которые были закрыты, становятся открытыми.Когда две точки замкнуты, когда на катушку реле не подается питание, мы называем их «нормально замкнутыми», когда они разомкнуты, когда питание не подается, они называются «нормально разомкнутыми».


Итак, исходя из этой рельефной схемы, реле с 1 по 3 и с 4 по 6 разомкнуты (нормально разомкнуты) при отсутствии питания на катушке и замкнуты при подаче питания. 1–2 и 4–5 замкнуты (нормально замкнуты) при отсутствии питания и размыкаются при подаче питания на катушку. Между 2 и 3 или 5 и 6 никогда не бывает пути, потому что между ними всегда открыт хотя бы один из них.Также нет пути или цепи между тремя верхними клеммами и тремя нижними клеммами или между частями переключателя и катушки реле 90–340.

Тег данных на 90-340 показывает как напряжение катушки, так и LRA (ток заторможенного ротора) и FLA (ток полной нагрузки), с которыми контакты могут работать при различных напряжениях для индуктивных (магнитных) нагрузок, таких как двигатели. В нем также указывается номинальный ток, если реле управляет нагрузкой RES (резистивной), такой как нагреватель или лампа накаливания.


Это реле может управлять 39.6 LRA и 6.9 FLA Motor или нагреватель на 15 А при 240 В в зависимости от тега данных.

- Bryan

Связанные

Трехфазное реле защиты насоса без датчиков уровня - PF-R - Fanox

Чтобы загрузить руководство, заполните следующую форму.
Мы свяжемся с вами по электронной почте, где отправим вам ссылку для загрузки запрошенного руководства.
Этот процесс может занять несколько часов в зависимости от часового пояса.
Если по прошествии 24 часов вы не получили ссылку для загрузки запрошенного руководства, не стесняйтесь обращаться к нам по электронной почте: fanox @ fanox.com

Para descargar el manual es necesario Complete el siguiente formulario.
Nos pondremos en contacto a través de un mail donde le enviaremos el enlace de descarga al manual solicitado.
Este processso puede tardar varias horas de la zona horaria.
Si trascurridas 24 horas no ha recibido el enlace de descarga del manual solicitado no dude en ponerse en contacto a través del email: [email protected]


Имя / Номер

Фамилия / Апеллидо

Электронная почта / электронная почта

Компания / Empresa

Приложение / Aplicación

Страна / País
--- EspañaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongoCook IslandsCosta RicaCôte d'IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинея-БисауГвинеяПарень Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosoboKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент БартелемиСвятая Елена Сент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor -ЛестеТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и острова КайкосТувалуУгандаУкраинаОбъединенныхС.

Схема подключения реле сухого хода: принцип работы, схема подключения + видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
