Реле минимального давления

Содержание

Автоматика безопасности и регулирования газовых котлов. Реле минимального давления. По способу монтажа

Работа абсолютно любого отопительного оборудования основана на равномерной и постоянной подаче топлива. Особенно это касается оборудования, работающего на природном газе, так как в отечественных подающих сетях проблемы давления газа налицо. Именно поэтому важно, чтобы за всеми протекающими в котле процессами, а в особенности – за подачей в горелку газа, следила автоматика.

Какие разновидности автоматики существуют

Вся продукция, которая на сегодняшний день производится в категории «автоматические контролирующие системы для отопительных котлов», разделяется всего на две группы, а именно:

Энергозависимые типы.
Энергонезависимые типы.

Энергозависимым для работы необходимо электричество напряжением в 12 В, тогда как второй тип работает без него.

Энергозависимая автоматика

Энергозависимая автоматика для отопительных газовых котлов – это электронные устройства, задача которых в основном заключается в регулировании подачи природного газа путем закрытия или открытия крана. Это устройство является довольно сложным, и производители наделяют его рядом дополнительных функций. Итак, что же в состоянии делать автоматическая электронная сеть:

Визуально показывать работу самого котла, температуру нагретой воды и так далее.
В случае запрограммированного режима или при экстренных ситуациях останавливать работу котла.
При помощи установленного термодатчика регулировать мощность горелки.
В автоматическом режиме запускать котел.
Открывать или закрывать кран для подачи газа.

Самостоятельно диагностирует отопление, и выявляет неисправности частей и элементов.
Защищает отопительную систему в случае, если трехходовой кран вышел из строя.
Защищает отопительную систему от замерзания. В случае резкого понижения температуры внутри дома автоматика быстро запускает отопительный котел.
Управляет и контролирует работу насоса.

Так что получается, что этот вид представляет собой автоматику безопасности газовых отопительных котлов. Именно использование этих блоков гарантирует, что котел будет работать без скачков, ровно, с соблюдением точного температурного режима, и при этом не будет создавать проблем в процессе длительного использования.

Особенное внимание стоит обратить на систему диагностики. Ее наличие позволяет предупредить возникновение серьезных неисправностей. Соответственно, это позволяет сильно сэкономить на капитальном ремонте оборудования.

На сегодняшний день рынок предлагает разные энергозависимые устройства. Это как программируемые блоки, так и обычные, не имеющие программного управления. Удобство первых заключается в том, что вы можете задать требуемый температурный режим на длительный период времени, порядка недели. Посмотрев прогноз погоды, можно установить необходимую температуру на каждый из последующих дней, что позволит сохранить в доме комфортный температурный режим. Кроме того, эти блоки позволяют программировать температуру на дневное и ночное время.

Энергонезависимая автоматика

К энергонезависимым типам автоматики относятся механические устройства контроля и регулирования горения газа в отопительных котлах. Когда необходимо выбирать из двух групп автоматики, многие потребители отдают предпочтение именно механическому варианту. В чем причина?

Эти конструкции самые дешевые.
В них имеется ручная настройка, а это позволяет разобраться в регулировании даже плохо разбирающимся в этом людям.
Автономность таких блоков, так как для их работы не нужно подключение к сети. Даже если электричество на какой-то период будет отключено, регулировать газовый котел будет легко.

В чем заключается суть ручной настройки? На приборе имеется температурная шкала от минимума до максимума. При установке стрелки регулятора на определенный уровень, вы задаете его котлу. После зажигания котла вступает в дело терморегулятор, который будет регулировать заданный уровень температуры, открывая или закрывая кран подачи топлива.

Встроенная в теплообменник термопара для газового котла касается непосредственно теплоносителя, и имеет в своем составе специальный стержень, который изготовлен из реагирующего на изменение температуры материала. В основном материалом дл него служит инвар, представляющий собой сплав никеля и железа. Под воздействием температуры стержень начинает удлиняться или укорачиваться. Он соединен с клапаном, который под воздействием этого стержня регулирует подачу газа на горелку.

На сегодняшний день производители добавляют к механическому блоку автоматики два датчика:

Датчик пламени.
Датчик тяги.

Оба прибора сразу же отключают подачу газа в котел, если давление в трубе резко снизилось, или в дымоходе вдруг упала тяга. Устройство этих датчиков основано на изгибе изготовленной из сплава двух металлов тонкой пластины. Например, если температура высокая, пластины выгибается и удерживает клапан открытым. Как только пламя уменьшилось, пластина выпрямляется, и перекрывает клапан. То же самое происходит и в дымоходе с датчиком тяги.

Автоматические мультиблоки

Сегодня, благодаря научно-техническому прогрессу мы может пользоваться приборами, которые при своих компактных размерах обладают широкими функциональными возможностями. Это относится и к автоматике для газовых котлов. Производители предлагают пользователям мультиблоки, имеющие в своем составе:

Клапан для горелки. Обычно это устройство имеет двухступенчатое действие.
Стабилизирующий давление газа прибор.
Датчик тяги.
Термодатчик.
Терморегулятор.
Комбинированный газовый клапан.

Обратите внимание на первый клапан. Этот прибор работает в связке с терморегулятором, который при помощи термодатчика прямо в отопительном контуре контролирует температуру теплоносителя. Миниблок такого типа может работать в паре с установленным в помещении термостатом. Термостат контролирует температуру воздуха, а соответственно – и температурный режим для газового котла. Использование подобной связки помогает проводить регулировку работы отопительного котла существенно точнее.

Способы установки

Беспроводные блоки.
Проводные блоки.

В чем разница несложно понять уже из самого названия. Для соединения с котлом проводные блоки используют провода или кабели. В особенности это относится к термостатам и датчикам. Если установка проводится в уже готовом доме, этот вариант является не самым лучшим, так как для монтажа нужно будет делать открытую или скрытую проводку. Если выбран скрытый вариант, то нужно будет штробить стены, что принесет за собой ненужные расходы. Беспроводной вариант – это намного лучшее решение, которое, однако, и стоит дороже.

Если статья ока

tehnashop.ru

Автоматика газового котла: устройство

Принцип работы и система управления газовым котлом

Базовый принцип функционирования газовых котлов основан на том, что при подаче к котлу газа включают электронный розжиг или пьезорозжиг. От искры возжигается запальник, который горит постоянно. Подача газа к горелке в отсутствие горящего запальника не допускается — подобная ситуация опасна взрывом. От запальника поджигается основная горелка, которая прогревает в котле теплоноситель до заданных параметров. После этого автоматическая система отключает горелку. С понижением в котле температуры термодатчик (термопара) дает сигнал клапану на подачу газа. И горелка зажигается вновь.

Автоматика для напольных котлов типа Buderus Logamatic 4211, 4212.

Котлы современного производства оснащаются все, как правило, системами автоматического регулирования. Автоматика газовых котлов бывает самой разной степени сложности. Системы эти предназначены для того, чтобы обеспечить работу оборудования (котла) без участия и постоянного наблюдения людей. Автоматические системы для котлов выполняют различные функции, среди которых:

безопасность;
автоматическое включение-выключение;
управление по разным критериям: время, погода и другие.

Согласно этому все элементы автоматики котла можно распределить на несколько групп, в соответствии с его типом, устройством и функциональным назначением.

Газовая арматура — исполнительное устройство, из тех, что отрабатывают команды схемы по управлению котлом. Изменения регуляторов газовой арматуры запускают процессы пуска-остановки котлового оборудования, а также регулировки его мощности. Главное предназначение газовой арматуры — обеспечить безопасную работу котла.

Котлы, имеющие встроенные газовые горелки, оснащены газовыми клапанами с основной функцией — открывать и прекращать подачу газа на горелку. К таким котлам относятся, в первую очередь, настенные газовые котлы. Также к ним можно отнести напольные котлы, оснащенные газовыми горелками атмосферного типа.

Газовый клапан марки Honeywell для маломощного котельного оборудования

Газовые горелки предназначены для использования при номинальном давлении газа — они на это рассчитаны. Именно при таких показателях будет обеспечена декларированная полезная мощность котла. Со снижением давления газа наблюдается и падение мощности. Котлы, снабженные атмосферными газовыми горелками, чувствительны к снижению давления газа — могут прогореть трубы. Падающее давление газа ведет к «оседанию» пламени так, что в зоне самого факела оказывается металлическая часть горелки. И это может привести к поломках.

С целью защиты котла и горелки применяют реле минимального газового давления. Реле выключает котел при падении давления ниже значения установки. Предельное значение можно поменять при наладке котла. Реле давления газа конструктивно представляет собою некую мембрану, которая воздействует на группу контактов. Когда давление снижается, мембрана под воздействием пружины перемещается и происходит переключение электроконтактов. Переключение контактов разрывает электрическую цепь, которая как раз и управляет работой котла. Останавливается подача питания на газовый клапан — и котел прекращает работу. Когда давление газа восстанавливается, мембрана вернется в исходную позицию, контакты вновь переключатся — и котел снова готов к запуску. Только вот прочие процессы в дальнейшем определяются логикой реально управляющей автоматики, и они могут разниться. Реле минимального давления монтируются на вводе газа в котел непосредственно перед мультиблоком. Либо перед передним газовым клапаном.

Газовый клапан марки Dungs для отопительных котлов напольного типа

Релейные приборы максимального давления газа призваны защищать котлы от возможного перегрева либо от опасности разрушения ввиду неконтролируемого возрастания давления на горелке. Это способно привести к увеличению размеров собственно факела и в итоге к прогару камеры сгорания, которая к этому не предназначена. К тому же, газовые клапаны при повышающемся давлении газа могут и не закрыться. Взлет давления может быть спровоцирован и поломкой газовой арматуры на подводящей магистрали.

Реле последовательно включают в электрическую цепь с реле минимального давления. Это делается таким образом, чтобы срабатывание любого из них так или иначе выключало котел. Конструктивноподобное реле выполнено аналогично первому.

Термостаты для котлов отопления, пожалуй, одни из сравнительно несложных электромеханических устройств, используемых в цепях управления данным оборудованием. Их главное назначение — поддержание заданных параметров температуры теплоносителя в котле. Возможно также пороговые ограничения этой температуры по максимуму и минимуму. Термостаты, таким образом, можно относить и к регулирующим устройствам автоматики котельного оборудования, так и к приборам безопасности.

Контроллеры — это специальные электронные устройства, которые призваны реализовать довольно сложный алгоритм управления установкой отопления при меняющихся условиях внешней среды. По своим функциям и возможностям контроллеры различны. Но во всех установлены специальные датчики температуры и давления. Контроллеры хорошо классифицированы. Их различают по алгоритмам управления, по объектам управления, по непосредственной интеграции с котлом, по коммуникативным возможностям и т.д.

Полезное видео

(описание)
В котельной размещены два котла (модели Vitoligno-100 и Vaillant). Контроллер отопления марки Kromschroder E8.0634. При затапливании котла Vitoligno-100 прекращается синхронно работа второго котла (Vaillant). Приводом закрывается труба отопления газового котла, присоединяя трубу твердотопливного аппарата. Твердотопливный котел функционирует на аккумулирующую емкость, из коей в систему отопления поступает горячая вода. При завершении работы котла заканчивается и работа емкости, температура снижается менее 30 град Вновь включается газовый котел, отопительная система получает тепло от него непосредственно. Вода в бойлере греется от аккумуляционной емкости, если температура в ей выше 50 град., В случае более низких показателей температуры, горячую воду обеспечивает газовый котел. Вся система работает в автоматическом режиме. Два отопительных контура: один радиаторного типа, другой — типа отопления теплым полом. Установлена пара смесительных узлов.

Реле минимального и максимального давления теплоносителя

Важным элементом в системе безопасности котла считается такой фактор, как защита от аварийного снижения в системе давления. Падение может произойти ввиду разных причин, в том числе утечки, поломки расширительного бака или выхода из строя предохранительных клапанов. Низкое давление теплоносителя может вызвать его закипание в системе, а также завоздушивание ее, может привести к прекращению циркуляции через котел и вследствие этого к перегреву.

Защита от таких падений может быть обеспечена установкой на трубопровод рядом с котлом специального реле (минимального давления). Оно представляет собою мембрану, на которую давит теплоноситель. Мембрана связана с целой системой электрических контактов. С падением в системе давления ниже настроенных значений контакты переключаются. В качестве точки настройки выбирают минимально- допустимые значения давления теплоносителя, при котором система будет работоспособна. Реле включается в электричеством в общую цепь управления горелкой. При падающем давлении работа горелки остановится.

Не менее опасно чрезмерный рост давления. Для аварийной остановки котла при повышении давления выше рабочих значений используется реле максимального давления. Оно схоже с минимальным реле, но только имеет обратную цель — переключает контакты с превышением точки установки. Реле также включено в электрическую цепь горелки.

Оба вида реле бывают и с автоматическим перезапуском и с ручным.

В первом случае, когда параметры нормализуются, электроконтакты возвращаются к первоначальному состояниюи котел возобновляет автоматически свою работу.

Во втором случае для запуска реле понадобится вмешательство оператора. Обычно в данном типе реле имеются два контакта. Один присоединен к горелке, второй соединяется с сигнальным устройством (лампой, зуммером). При срабатывании реле включится тревожная кнопка.

Иные котлы могут даже при кратковременной работе в отсутствие теплоносителя выйти из строя. Для предотвращения подобных ситуаций предназначен датчик наличия (или отсутствия) теплоносителя. Особенно это важно для электрокотлов с ТЭНами. Датчик устанавливается либо рядом с котлом либо внутри. Он включается в цепь управления прибора и замыкает контакты лишь при заполнении блока теплоносителем. Самые распространенные устройства — герконы и датчики кондуктометрические.

У первых магнитный сердечник встраивается непосредственно в поплавок, который, всплывая, замыкает контакты лишь в случае наличия жидкости.

Второй тип датчиков — это специальные электроды, размещаемые в гидравлическом контуре. При заполнении теплоносителем котла между электродами иногда протекает ток. Замкнутая цепь — это знак о штатной ситуации теплоносителя и сигнал о работе котла.

Котлы бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС. Без такого реле обе тепловые нагрузки функционируют независимо.

Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей. А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.

teplolivam.ru

Как проверить реле давления воды для насоса. Нижний порог давления. Конструктивные особенности и настройка давления

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

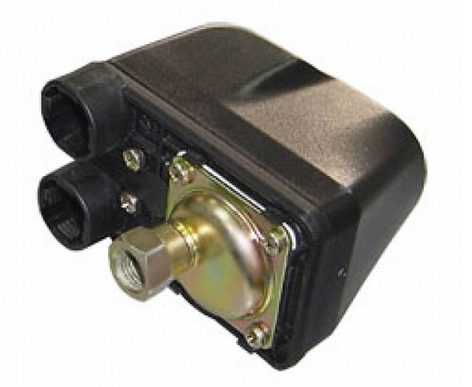

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

для подключения напряжения 220В;
для заземления;
клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

погружной (поверхностный) насос;
гидроаккумулятор.

ОГ) ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27II06

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 31.ill.1969 (№ 1321143/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 12 1/.1970. Б1оллетень № 17

Дата опубликования описания 19ХП1.1970

Кл. 42m -, 1/00

МПК 6 05d 16/10

G 05Ь 1-/01

УДК 621.316.925-525 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. Б. Шипилевский

Заявитель

РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ

Изобрегение относится к элементам управления, предназначенным для защиты всякого рода гидравлических систем, а также воздушHbIx и газовых сетей от аварийных режимов, вызываемых падением давления жидкости или 5 газа в системе ниже допустимого предела.

Известны сигнализаторы аварийного падения давления .в системах, например, СПДМ и

СПДС, применяемые в схемах тепловой защиты котельных агрегатов. 10

Чувствительный элемент, выполненный в виде мембраны или сильфона, связан через шток с контактным устройством, срабатывающим при снижении давления, Давление срабатывания настраивается пружиной и гайкой. Для 15 ручного включения контактного устройства в ,сигнализаторе имеется специальный механизм.

Предложенное устройство отличается от известного тем, что, с целью обеспечения блоки- 20 ровки при запуске и автоматического деблокирования при выходе системы на рабочий режим в корпусе реле установлен дополнительный датчик с рукояткой и фиксатором.

Совмещение операций включения источника давления с блокировкой защиты и обеспечение автоматического деблокирования защиты .при переходе в рабочий режим облегчает работу оператора и является новым. Вместе с З0 тем предложенное устройство отличается пр стотой и надежностью.

На чертеже представлена принципиальная схема предлагаемого устройства.

Оно состоит из корпуса 1 и подпружиненного основного датчика давления в системе (плунжера, мембраны, сильфона и т. д.) 2, который через толкатель 8 действует на контактное устройство 4. Кроме этого, в корпусе установлены дополнительный датчик с рукояткой 5 и фиксатор 6.

Работает реле следующим образом.

В режиме «Пуск» оператор нажимает рукоятку и перемещает как дополнительныи, так и основной датчик, переводя тем самым контактное устройство в состояние, соответствующее нормальному режиму работы машины. При этом рукоятка и датчик удерживаются в таком положении с помощью фиксатора, выдерживающего усилие, большее усилия перемещения основного датчика, В режиме «Работа», когда в защищаемой системе развивается давление рабочей жидкости, фиксатор не может преодолеть усилие от давления жидкости на дополнительный датчик, и он возвращается в исходное состояние.

Основной датчик удерживается давлением жидкости в том же положении, что и в:пусковом режиме. При этом возврат рукоятки свидетельствует о нормальной работе машины, 271 I 06

Предмет изобретения

Составитель А. Бочкина

Редактор Е. В. Семанова Техред Л. В. Куклина Корректор С. А. Кузовенкова

Заказ 2274/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2

В режиме «Аварийное падение давления» основной датчик под действием пружины возвращается в исходное положение, переводя контактное устройство в состояние срабатывания защиты (выключается цепь зажигания или S питания электродвигателя привода насоса, включается световой или звуковой сигнал или срабатывают какие-либо специальные защитные устройства с электрическим приводом).

Усилие пружины, действующей на основной 10 датчик, должно соответствовать (в момент перевода контактного устройства) минимально допустимому давлению жидкости, например давлению холостого перепуска .при прогретой до нормальной рабочей температуры жидко- 15 сти. Прочность деталей (особенно корпуса) должна быть рассчитана по максимальному рабочему давлению.

Реле минимального давления с датчиком, например плунжерным, и контактной системой, отличающееся тем, чзо, с целью обеспечения блокировки при запуске и автоматического деблокирования при выходе системы на рабочий режим, в корпусе реле установлен дополнительный датчик с рукояткой и фиксатором.

findpatent.ru

реле минимального давления газа — со всех языков на русский

1 понижение давления газа
Большой англо-русский и русско-английский словарь > понижение давления газа
2 регулятор минимального давления
Большой англо-русский и русско-английский словарь > регулятор минимального давления
3 реле высокого давления
Большой англо-русский и русско-английский словарь > реле высокого давления
4 реле минимального напряжения
Большой англо-русский и русско-английский словарь > реле минимального напряжения
5 реле минимального тока
Большой англо-русский и русско-английский словарь > реле минимального тока
6 реле низкого давления
Большой англо-русский и русско-английский словарь > реле низкого давления
7 реле высокого давления
Англо-русский словарь технических терминов > реле высокого давления
8 реле минимального напряжения
Англо-русский словарь технических терминов > реле минимального напряжения
9 реле минимального тока
Англо-русский словарь технических терминов > реле минимального тока
10 реле низкого давления
Англо-русский словарь технических терминов > реле низкого давления
11 pressostato minima gas
Итальяно-русский универсальный словарь > pressostato minima gas
12 Mindestdruckschalter
Универсальный немецко-русский словарь > Mindestdruckschalter
13 Mindestdruckschalter
Deutsch-Russische Wörterbuch polytechnischen > Mindestdruckschalter
14 gas relay
gas relay
n
газовое реле, реле давления газа
Англо-русский строительный словарь. — М.: Русский Язык. С.Н.Корчемкина, С.К.Кашкина, С.В.Курбатова. 1995.
Англо-русский словарь строительных терминов > gas relay
15 gas relay
Универсальный англо-русский словарь > gas relay
16 pressure controller
Универсальный англо-русский словарь > pressure controller
17 undervoltage relay
Универсальный англо-русский словарь > undervoltage relay
18 Unterdruckschalter
сущ.
1) авт. выключатель, срабатывающий от разрежения
2) электр. (автоматический) выключатель, срабатывающий при понижении давления
3) хол. прессостат, реле низкого давления
Универсальный немецко-русский словарь > Unterdruckschalter
19 gas relay
газовое реле, реле давления газа
Англо-русский строительный словарь > gas relay
20 relay
1. реле, переключатель; серводвигатель, запасной агрегат
2. смена; сменять, сменяться
gas relay — газовое реле, реле давления газа
English-Russian big polytechnic dictionary > relay

См. также в других словарях:

реле давления — 1.3.1.19 реле давления: Предохранительное устройство, отключающее подачу газа при изменении значения входного давления выше максимального или ниже минимального. Источник … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 51983-2002: Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний — Терминология ГОСТ Р 51983 2002: Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний оригинал документа: 1.3.1.2 автоматический запорный клапан: Клапан, открывающийся при начале подачи … Словарь-справочник терминов нормативно-технической документации
1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 54439-2011: Котлы газовые для центрального отопления. Котлы типа В с номинальной тепловой мощностью свыше 300 кВт, но не более 1000 кВт — Терминология ГОСТ Р 54439 2011: Котлы газовые для центрального отопления. Котлы типа В с номинальной тепловой мощностью свыше 300 кВт, но не более 1000 кВт оригинал документа: 3.2.3.3 автоматическая система управления горелкой: Система, которая… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53634-2009: Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний — Терминология ГОСТ Р 53634 2009: Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний оригинал документа: 3.2.3.15 автоматическая… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53635-2009: Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний — Терминология ГОСТ Р 53635 2009: Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний оригинал документа: 3.2.2… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 51733-2001: Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний — Терминология ГОСТ Р 51733 2001: Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний оригинал документа: 1.3.4.11 блокировка подачи газа:… … Словарь-справочник терминов нормативно-технической документации
система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации
диапазон — 3.9 диапазон (range): Диапазон между пределами, выраженными заявленными значениями нижнего и верхнего пределов. Примечание Термин «диапазон», как правило, используют в различных модификациях. Он может представлять собой различные характеристики,… … Словарь-справочник терминов нормативно-технической документации
время — 3.3.4 время tE (time tE): время нагрева начальным пусковым переменным током IА обмотки ротора или статора от температуры, достигаемой в номинальном режиме работы, до допустимой температуры при максимальной температуре окружающей среды. Источник … Словарь-справочник терминов нормативно-технической документации
устройство — 2.5 устройство: Элемент или блок элементов, который выполняет одну или более функцию. Источник: ГОСТ Р 52388 2005: Мототранспортны … Словарь-справочник терминов нормативно-технической документации

translate.academic.ru

Реле давления — ТеплоВики — энциклопедия отопления

Материал из ТеплоВики — энциклопедия отоплении

Реле давления — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы реле давления

Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с напорной магистралью. Оно включает насос, когда давление в системе падает ниже давления включения, и выключает, когда давление в системе превышает давление выключения. Следует обратить особое внимание на качество исполнения контактной группы. Поверхности контактов должны быть посеребрены. Постоянно возникающие размыкания и замыкания контактов под электрическим напряжением при плохой поверхности контактов могут привести к залипанию, и реле перестанет работать. Посеребрение контактов и его толщина — важные факторы надежности работы реле. Производители данного устройства должны гарантировать не менее 50 тыс. рабочих циклов.

Модельный ряд

	Caleffi 625 (Реле давления)
	Реле давления Caleffi 625 предназначено для автоматического управления насосами, компрессорами и т.д.

	Fantini Cosmi B12 (Реле давления)
	Реле давления Fantini Cosmi B12 используется для контроля давления воды на котлах, компрессорах, насосных установок и т.д. Рабочая температура жидкости до 120° С, окружающей среды до 60° С. Диапазоны настройки давления от -0,2 до 8 Бар, от 5 до 16 Бар и от 8 до 28 Бар. Микровыключатель SPDT с серебрянными контактами 415 В — 6 (16) А — 50 Гц. Степень защиты IP 40.

	Italtecnica PM (Реле давления)
	Реле давления Italtecnica PM предназначено для автоматического управления насосами, компрессорами и т.д.

	Watts PA (Реле давления)
	Реле давления Watts PA предназначено для автоматического управления насосами, компрессорами и т.д.

ru.teplowiki.org

Реле давления | Электрика в квартире, ремонт бытовых электроприборов

Пускатели и реле

Автор DUNDUK На чтение 2 мин. Опубликовано 10.06.2018

Реле давления предназначены для использования в системах контроля , регулирования и сигнализации давления. Данные реле обеспечивают своевременное замыкание и размыкание электрической цепи при достижении определённого значения давления. Реле давления применяются для контроля и регулирования давления газа и жидкости. Эффективность работы реле обозначена различными диапазонами давления.

Устройство и принцип работы реле давления

Рассмотрим устройство и принцип работы на примерах конкретных реле давления.

Реле давления РД-2

Рабочей (контролируемой) средой данного реле является газ. Перед применением реле РД-2 необходимо настроить. Настройка давления осуществляется с помощью винта основной шкалы (1). Этим винтом вращается шпиндель и тем самым зажимается пружина (4). С помощью винта дифференциала (2) сжимается пружина (5) и устанавливается разница, которая должна быть между переключениями контактов (дифференциал и гистерезис). В нормальном состоянии, т.е. когда давления нет или оно минимально, у реле РД-2 контакты 1 и 2 замкнуты. При возрастании давления, сильфон (6) начинает расширяться и давить на основную пружину (4) . Когда давление достигнет максимального значения установки, основной рычаг (3) переключает контакты — замыкаются контакты 1 и 4. Обратное переключение контактов (замыкаются контакты 1 и 2) происходит, когда давление опускается до значения установки минус значение дифференциала (гистерезиса).

Реле давления РДМ-5

Рабочей средой данного реле давления является жидкость (вода). Реле давления РДМ-5 представляет собой реле с двумя контактными группами, которые размыкаются или замыкаются при достижении определённого значения давления воды в системе. При отсутствии или небольшом давлении воды, контакты реле замкнуты, электрический ток подаётся на электроустройство (насос). При достижении максимального установленного значения давления, контакты реле размыкаются и разрывают цепь питания электроустройства.

Регулировка минимального значения давления, при котором контакты реле замкнуты, осуществляется гайкой (2), которая фиксирует положение пружины. При этом гайку (2) необходимо вращать по часовой стрелке. Максимальное значение давления устанавливается так же гайкой (2) — вращением против часовой стрелки. Гайка (1) предназначена для регулировки разницы между максимальным и минимальным значением давления воды.

elektrikdom.com

Реле минимального давления – — ,

Реле минимального давления – — ,

Автоматика безопасности и регулирования газовых котлов. Реле минимального давления. По способу монтажа
