Строительство беседки с двускатной крышей своими руками

Независимо от формы и размеров вашей беседки можно сделать весьма разнообразную крышу. Кому-то нравится обычная односкатная крыша, на строительство которой не понадобится много материалов и сил, а кому-то – двухскатная и тд. Изготовление той или иной крыши зависит от вашего финансового положения и желания строить! Сегодня мы поговорим о том, как сделать беседку с двухскатной крышей своими руками. А особое внимание уделим именно правильному изготовлению крыши. Ведь подробная пошаговая инструкция по изготовлению деревянной беседки у нас уже есть.

В строительстве беседки очень важно сделать красивую и надежную крышу, которая будет выделять беседку среди других построек во дворе, и была видна за сотни метров. Крыша для беседки должна быть не только красивой, но и надежной. Чтобы сделать надежную конструкцию, нужно действовать строго пошаговой инструкции, которую сделали для вас наши специалисты. Подготавливаем все необходимые материалы и инструменты, перечитываем нашу инструкцию, и отправляемся делать беседку.

Строительство простой деревянной беседки

Почти каждый дачник хочет сделать у себя на участке особое место для отдыха, где можно уединиться после тяжелого трудового дня или посидеть с шумной компанией. Таким местом является беседка. Можно купить уже готовую конструкцию, а можно не полениться и сделать её своими руками. Сегодня мы будем делать беседку 3 на 3 с двускатной крышей. А именно деревянную беседку. Такую беседку сделать проще всего, но, не смотря на это, конструкция не потеряет свое предназначение. Далее нам нужно подобрать все необходимые материал и инструменты, и отправляться на место строительства. Следим за пошаговой инструкцией, и пробуем сделать также.

Материалы, необходимые для строительства деревянной беседки с двускатной крышей:

  1. Брус 150 х 150 – 24 метра.
  2. Брус 100 х 150 – 24 метра.
  3. Доска 50 х 150 – 162 метра.
  4. Доска 25 х 120 – 150 метров.
  5. Саморезы, гвозди, уголки.
  6. Пропитка для дерева.
  7. Кирпич и цементная смесь для фундамента.
  8. Плитки для столбчатого фундамента.
  9. Кровельные материалы.

Все эти материалы можно купить абсолютно в любом строительном магазине или на рынке. Процесс изготовления беседки с двухскатной крышей довольно трудоемкий, поэтому нужно выделить на строительство несколько дней, а лучше 3. Также вам понадобится несколько помощников, без которых сделать беседку было бы очень тяжело.

Не спешите начинать копать фундамент для беседки. С самого начала нужно сделать проект вашей беседки, чтобы она была не только в голове, но и на листе бумаги или в компьютере. Также отдельно можно сделать чертеж крыши беседки. После того, как мы сделали чертежи – приступаем к самой главной части – строительству беседки.

ШАГ 1: определяемся с местом

. Беседка должна располагаться в максимальной зоне комфорта, чтобы никто не мешал вашему времяпрепровождению. Желательно расположить беседку возле какого-то водоема, а если такого у вас на участке нет, то хотя бы вблизи зеленых насаждений (деревья, кусты, клумбы). Место для строительства беседки с двускатной крышей сам выбирает хозяин. Может вы великий поклонник «фен-шуя», и знаете где лучше строить беседку.

ШАГ 2: фундамент. Для нашей беседки мы будем делать капитальный столбчатый фундамент. Поэтому, размечаем размеры нашей будущей беседки на земле (забиваем поп периметру колышки и натягиваем ленточку или нитку). Далее нам необходимо будет сделать небольшие квадратные углубления в земле для того, чтобы сделать «подушку» из кирпича. Копаем 9 ямок на штык лопаты, засыпаем щебень, а затем песок, и трамбуем. Сверху этой «подушки» кладем плитку, выставляем её по уровню. Далее нам нужно будет построить столбы из кирпича. Высота столба зависит от вашего участка. Главное чтобы эти столбы были строго по уровню. После всего этого кладем рубероид, который будет выполнять роль гидроизоляции фундамента.

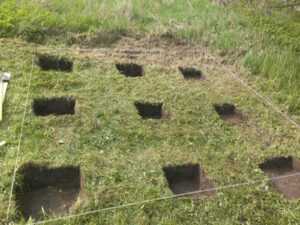

Копаем ямки

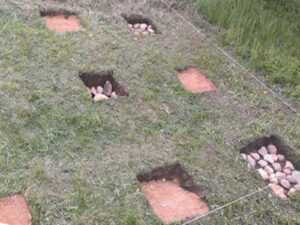

Делаем подушку

Кладем плитку

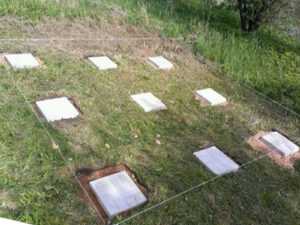

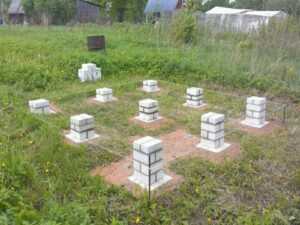

Готовый столбчатый фундамент

ШАГ 3: нижняя обвязка. На готовый столбчатый фундамент нашей будущей беседки с двухскатной крышей укладываем 4 бруса 150 х 150мм. Соединение нижней обвязки делается методом « в пол дерева» (вырезаются пазы в конце каждого бруса 75 мм, которые в дальнейшем накладываются друг на друга и фиксируются саморезами).

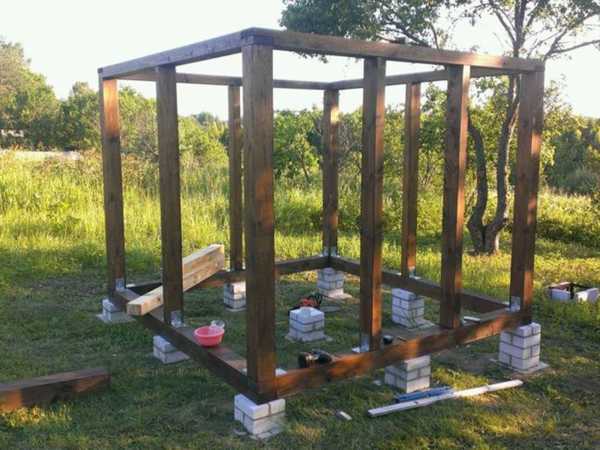

ШАГ 4: каркас + верхняя обвязка. Переходим к изготовлению каркаса. Для этого, на нижней обвязке, нужно установить 9 вертикальных столбов (4 бруса 150 х 150, 5 брусьев 150 х 100). На этом этапе нужно вспомнить про дверь в беседку. С лицевой стороны беседки нужно отмерять необходимое расстояние, и закрепить два вертикальных бруса 100 х 150 мм.

Для создания мощной верхней обвязки крыши деревянной беседки своими руками нам необходимо будет сделать её по аналогии нижней обвязки. Делаем верхнюю обвязку из бруса 100 х 150 мм «в полдерева», и фиксируем при помощи специальных монтажных уголков на каркасе деревянной беседки.

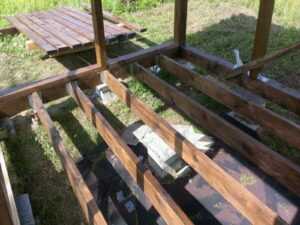

ШАГ 5: пол в беседке. Для создания надежного пола нужно установить лаги (5 шт.) из бруса 100 х 150 мм. Крепим их при помощи монтажных уголков к нижней обвязке беседки. Далее устанавливаем доски пола.

Устанавливаем лаги
Монтаж досок

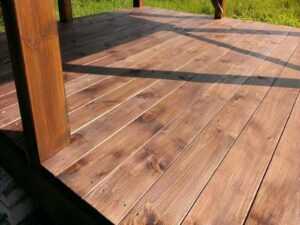

Готовый пол

Для пола беседки с двухскатной крышей используем доски 150 х 50 мм. Прежде чем устанавливать деревянный пол в беседку, нужно тщательно прокрасить все доски с двух сторон. После того, как доски высохнут, крепим их к лагам на расстоянии 3 – 4 мм друг от друга для стока воды. Чтобы пол получился сплошным, по углам беседки (в местах, где установлены вертикальные столбы) нужно сделать вырезы в досках, и закрепить их вплотную к каркасу.

На этом строительство каркаса беседки окончено. Необходимо все тщательно вскрыть все деревянные элементы специальной пропиткой, чтобы увеличить срок жизни конструкции. Далее приступаем к самому главному этапу, а именно изготовлению крыши.

Двухскатная крыша для беседки своими руками

Вот мы подошли к главному вопросу данной статьи. Строительство крыши – самый трудоемкий и ответственный этап возведения всей беседки. Двускатная конструкция – одна с самых простых видов крыши, которую можно сделать без особого труда, при помощи пилы, молотка и нескольких помощников. Чтобы облегчить монтаж крыши на каркас – можно сделать крышу беседки из дерева на полу. В таком случае нужно точно соблюдать размеры беседки, чтобы не получилось неожиданных последствий. Не будем долго обсуждать, а приступим к работе.

ШАГ 1: замер. Производим замер верхней обвязки беседки для дальнейшего изготовления крыши. Так как мы будем делать крышу отдельно от каркаса беседки, замеры должны быть максимально точными. Для удобства можно сделать чертеж крыши беседки на отдельном листе.

ШАГ 2: мауэрлат. Для более простого монтажа крыши на беседку нужно сделать что-то типа подобия верхней обвязки (мауэрлат). Его делать не обязательно, но так будет проще. Для её изготовления используем брус 50 х 100 мм. Крепим брусья между собой методом «в полдерева» (метод был описан выше).

На данном этапе изготовления крыши для беседки своими руками нужно зафиксировать стропила. Они представляют собой вертикальные стойки, которые наклонены под определенным углом, для фиксации кровельного материала. Подгоняем их по размерам, и фиксируем строго посередине всей конструкции беседки на нужной вам высоте, регулируя её изменением угла между парой стропил.

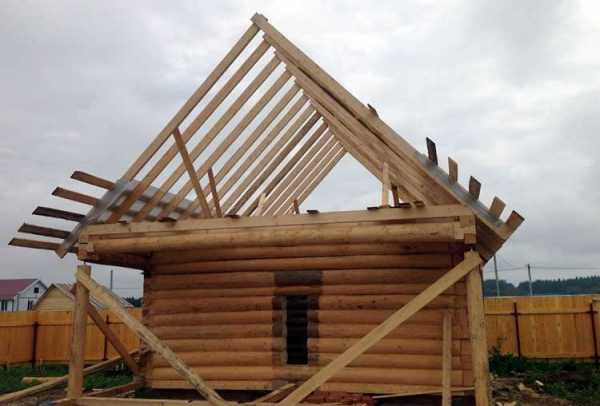

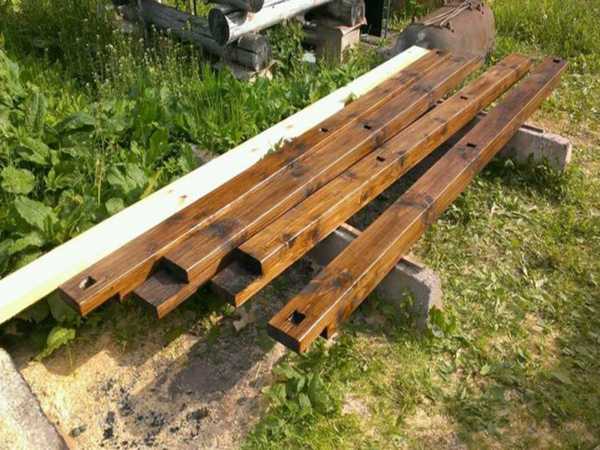

ШАГ 3: стропила. Чтобы стропила были все одинаковые, нужно подогнать их по размеру, и при помощи специального шаблона вырезать верхние части стропил для образования, так называемого, замка. После этого нужно смонтировать стропильную систему. Для этого используем доску сороковку. Подогнать крышу под беседку нужно очень точно, чтобы было все четко по чертежу. Расстояние между стропилами на 3-х метровой беседке должно составлять 50 – 60 см. Это значит, что нам понадобится 6 пар стропильных ног. Фиксация стропил производится при помощи строительных уголков, саморезами разной длинны. Перед этим нужно будет сделать специальные вырезы, чтобы стропила стыковались с мауэрлатом.

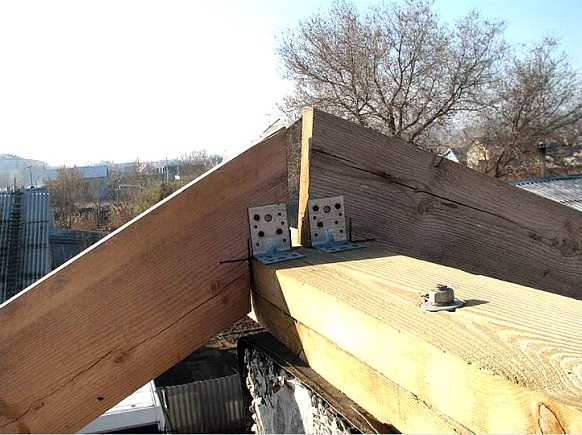

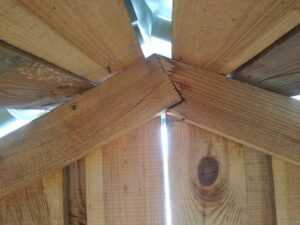

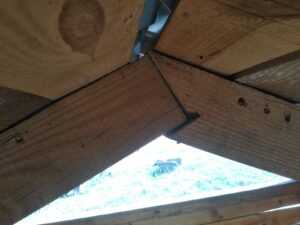

«замок» стропил
Крепление стропил
Вырез под мауэрлат

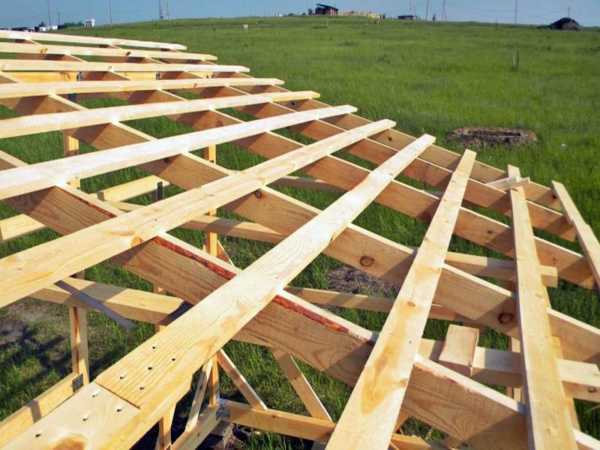

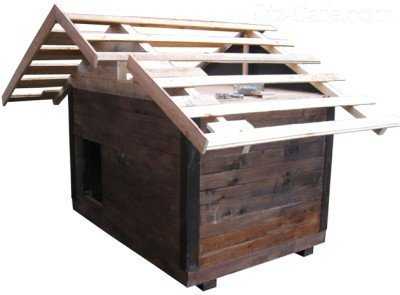

ШАГ 4: обрешетка. Перед монтажом кровли нужно сделать обрешетку крыши для беседки. Под металлочерепицу шаг обрешетки должен быть равен расстоянию между стропильными ногами, а именно 50 – 60 см. Для этого нам понадобится брусок 50 х 50 мм. Крепим обрешетку на стропила саморезами, без всяких дополнительных крепежей.

ШАГ 5: установка на каркас

. Всю эту конструкцию нужно поместить на верхнюю обвязку. Для этого понадобится минимум 4 крепких мужичка. Крепить нужно длинными саморезами по древу, чтобы крыша при первом порыве ветра не улетела в далекие края.

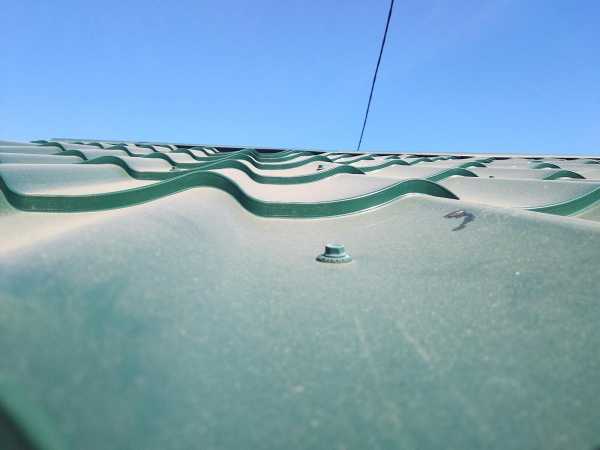

ШАГ 6: металлочерепица. Как сделать крышу беседки красивой и без всяких усилий? Все очень просто! Покупаем необходимое количество металлочерепицы, и производим монтаж. И за несколько часов у вас будет готовая крыша. Крепится металлочерепица элементарным образом. Берется шуруповерт или дрель, специальные саморезы, и крепим металлочерепицу к обрешетке простейшим образом.

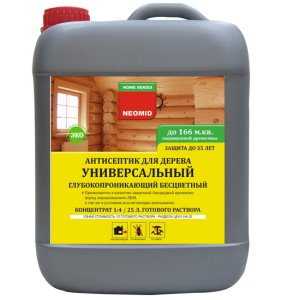

После установки крыши нужно заняться обработки всей беседки раствором морилки или олифы для защит древесины от влаги и коррозии. Потом наступает такой этап, как оформление каркаса беседки. Мы предлагаем вам занавесить беседку каким-нибудь балдахинов, или обтянуть москитной сеткой, и надежно зафиксировать её. В интернете существует множество различных фото беседки с двускатной крышей. Можно посмотреть, и выбрать тот вид оформления, который вам ближе к душе. Мы не акцентируем на этом особого внимания, так как наша статья о постройке беседки и двускатной крыши для нее.

Надеемся, что наша статья была полезна для вас. Оставайтесь на связи, впереди еще много интересной и полезной информации от наших специалистов.

rabotai-sam.ru

Возведение крыши для дома. | Самому построить дом mydomm.ru

Как правильно возвести крышу своими руками.

После того, как возвели стены, нужно приступать к строительству крыши.

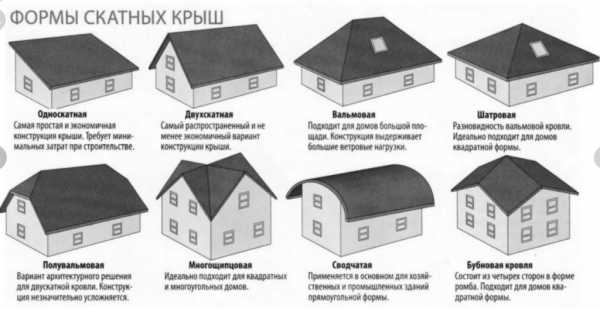

Разберёмся, какие виды крыш бывают:

На сегодняшний день самыми распространёнными являются;

-односкатная

-двухскатная-

четырёхскатная

полувальмовая

-шатровая

-многоскатная

Односкатную крышу можно сделать быстро не прибегая к помощникам. Такая крыша имеет ряд недостатков:

  1. нет возможности обустроить полноценный чердак,
  2. зимой на такой крыше долго задерживается снег, что ведёт к определённым последствиям.

Вследствие этого такие крыши в основном делают для бытовых помещений: сараев, гаражей, подсобных помещений, складов и т.д.

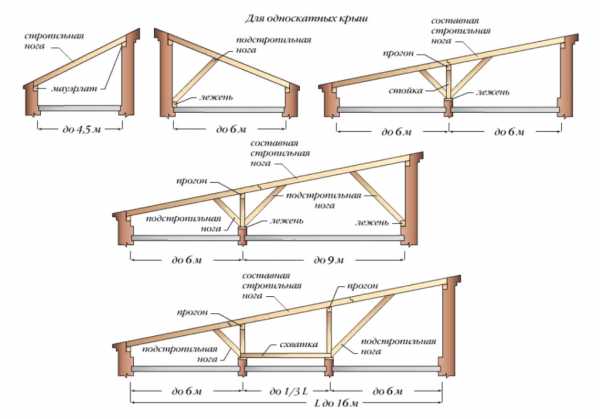

Схемы односкатных крыш.

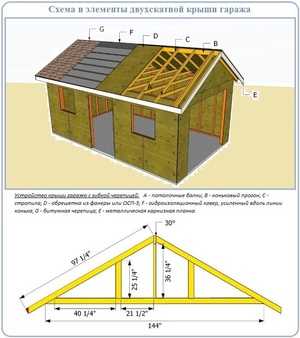

Двухскатная крыша, самый распространённый вариант возведения крыш. Эта крыша позволяет сделать дополнительное пространство и во многих случаях устроить мансардный этаж. Её конструкция посложнее чем односкатная и по весу она тяжелее. Тем не менее у этой крыши есть ряд преимуществ.

Схема двухскатной крыши.

Приступая к строительству четырёхскатной крыше, сначала лучше всё сделать на чертеже, выставить размеры. Потом на земле подготовить все доски (пронумеровать их), конструкции, чтобы не было ошибок. Такой способ подготовки увеличит скорость и качество сбора сооружения.

Схема четырёхскатной крыши.

Если вы собираетесь на крыше сделать мансарду, то лучше всего использовать мансардный вариант крыши, в которой используются решётчатые фермы. В этом варианте проще сделать помещение более просторным, за счёт поднятия потолка и получится полноценное пространство, для создания дополнительных комнат.

mydomm.ru

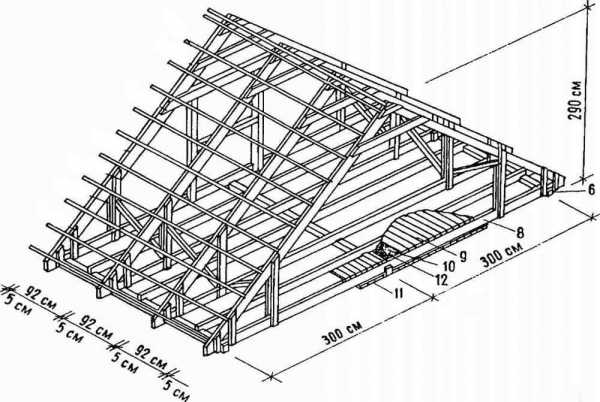

Проект стропильной системы двухскатной крыши

План и чертеж двухскатной кровли

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:
» alt=»»>

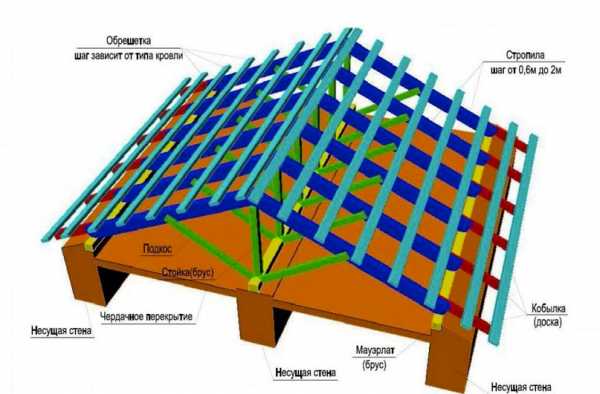

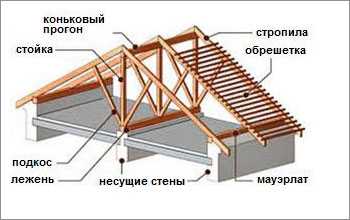

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Вид кровли изнутри Начало конька

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

» alt=»»>
Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.

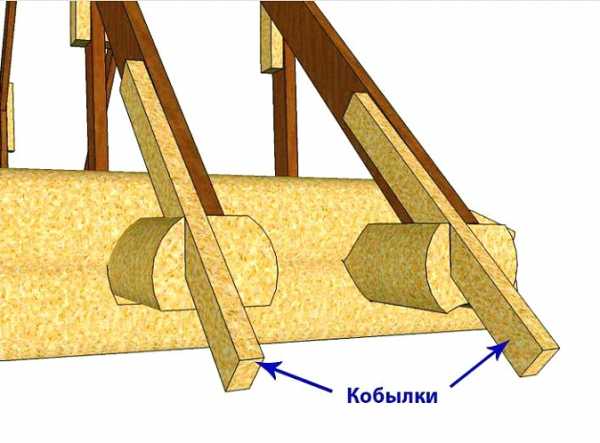

Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Простая двускатная кровля Кобылки в схематическом виде

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

    Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

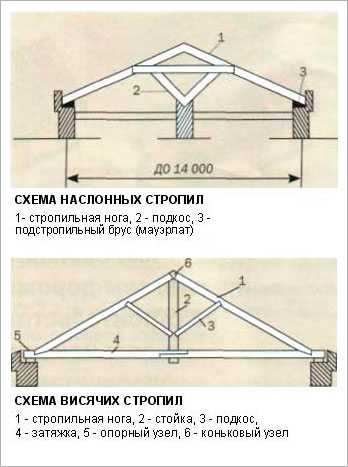

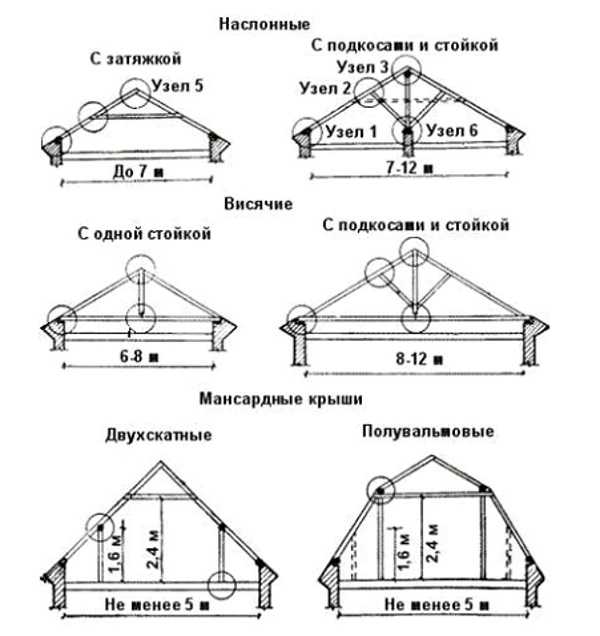

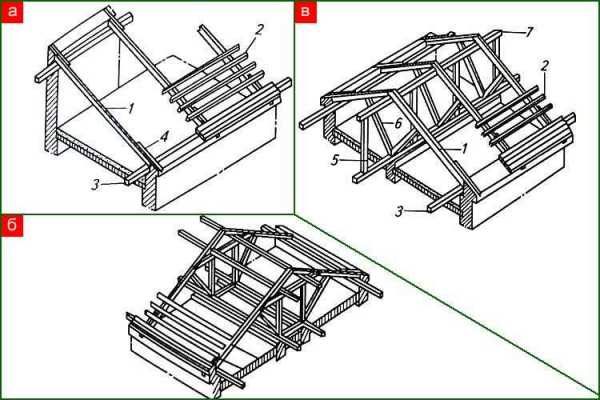

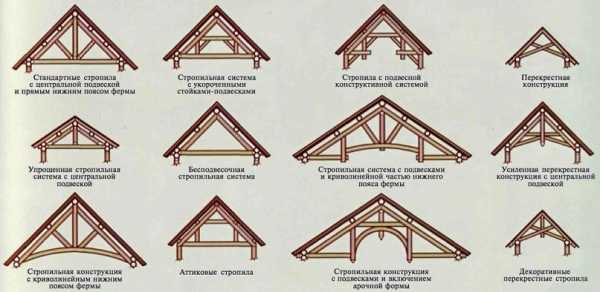

Виды стропильных систем

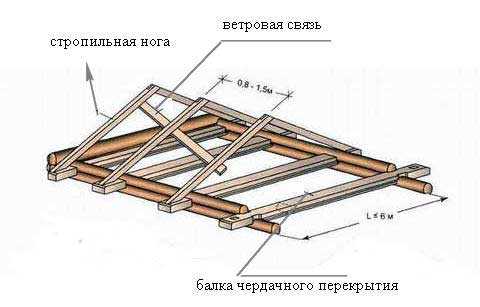

  • Висячие. Опорой для них служит только боковое перекрытие. При возведении таких систем, необходимо делать затяжки, чтобы убрать распирание балок другими материалами. Делать их допустимо как сверху, так и снизу. Стоит учитывать, что при монтаже верхних затяжек, делается отступ не более полуметра.
  • Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
    Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

    • При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
    • При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

    Строительство кровли

    После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок. Мауэрлат

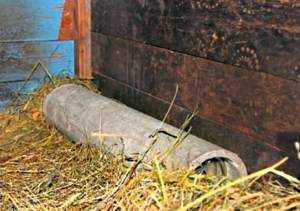

    Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
    Для возведения кровли необходимо следовать плану:

    • Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

    Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка

    Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы. Решетчатая система

    Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
    Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

    Устройство стропильной системы двухскатной крыши – краткое руководство

    Необходимые инструменты и материалы

    Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех — наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.

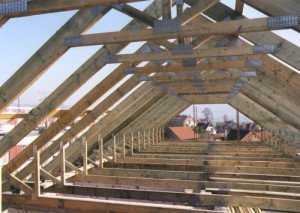

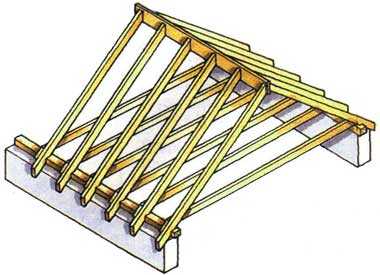

    Конструкция стропильной системы крыши

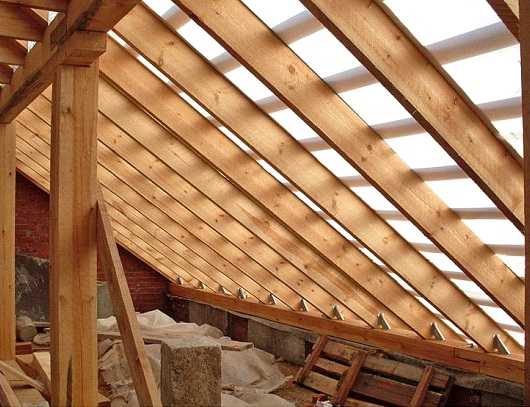

    Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

    В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

    Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

    Двухскатная крыша и виды стропильной системы для нее

    Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

    Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

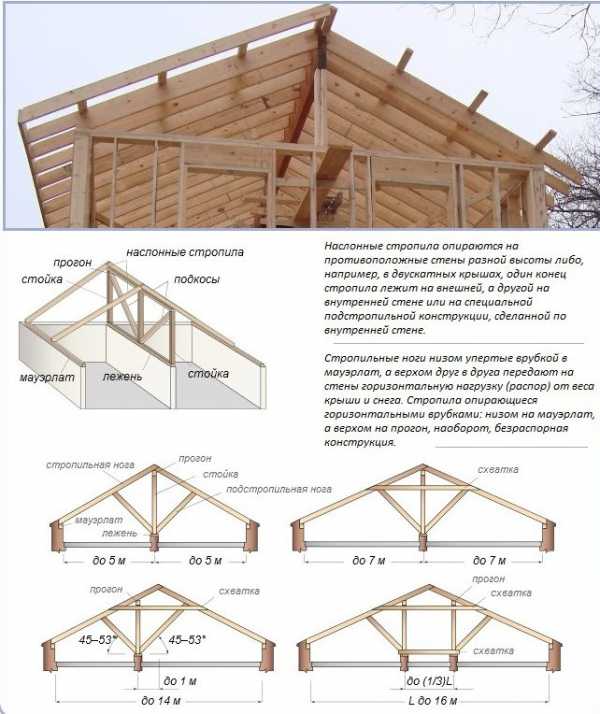

    Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

    Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

    Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

    Устройство стропильной системы для двухскатной крыши своими руками

    Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.

    Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема

    Шаг 1: Устройство основания под стропила

    Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

    Шаг 2: Подготовка материала

    Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

    Шаг 3: Монтаж

    Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.

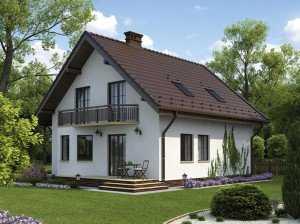

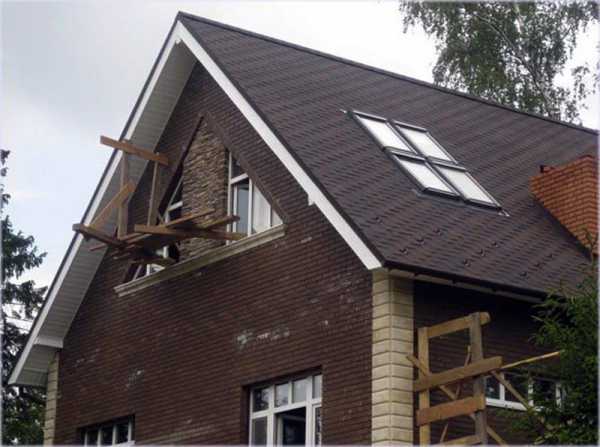

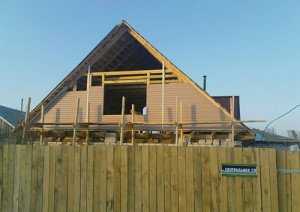

    Дом с двускатной крышой: проект +Фото — стропила до расчета цены

    Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

    Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.

    Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

    Возможно, этому поспособствовали особенности климатических условий нашего отечества.

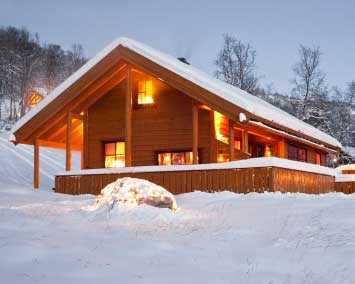

    Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

    Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

    Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

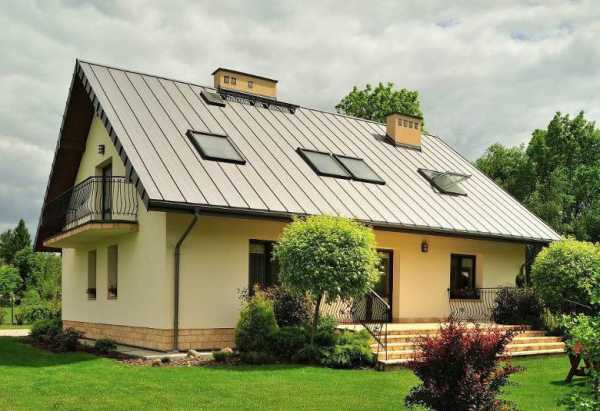

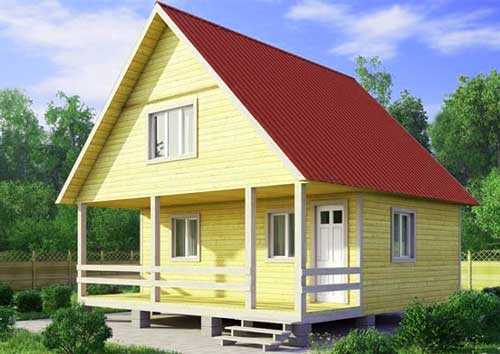

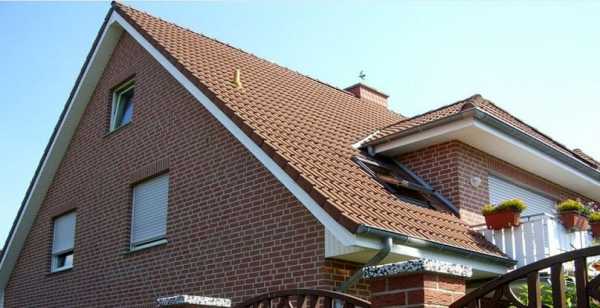

    Дом с двускатной крышей: преимущества

    Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

    Среди преимуществ можно отметить:

    • достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
    • легкую и простую конструкцию;
    • хорошо вентилируемыйчердак;
    • уклон скатов, мешающий скоплению осадков.

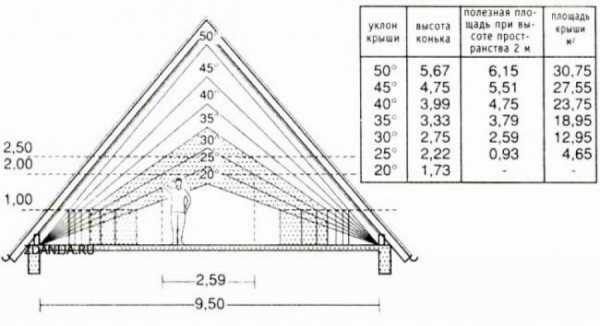

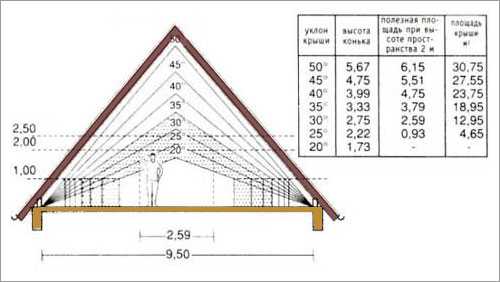

    Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

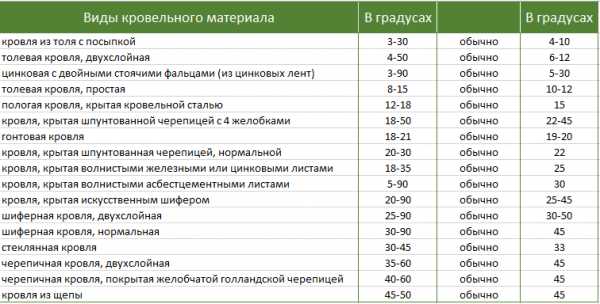

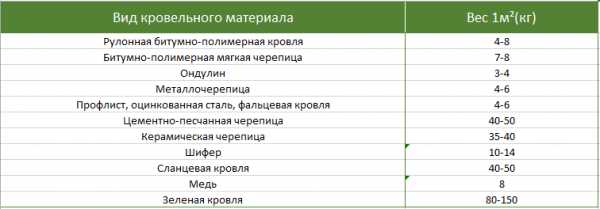

    Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

    Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

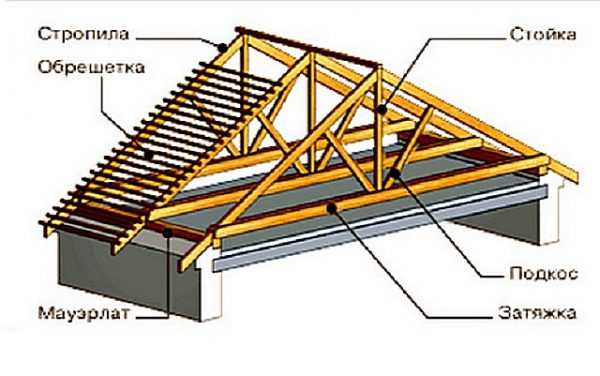

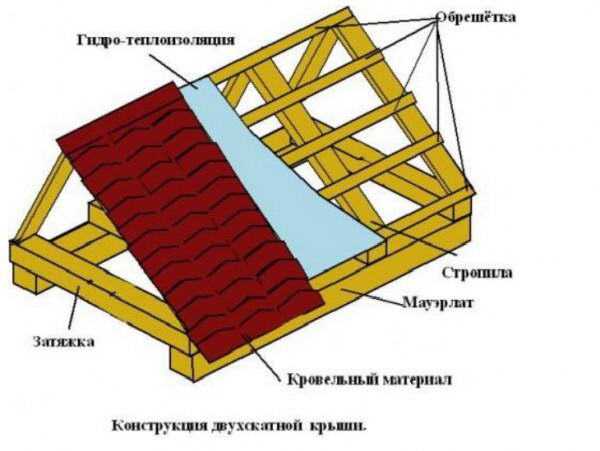

    Стропила двускатной крыши: схема устройства

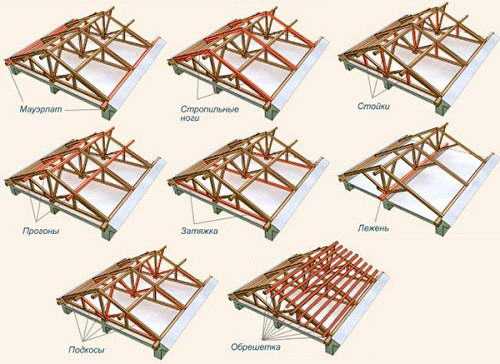

    Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

    По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

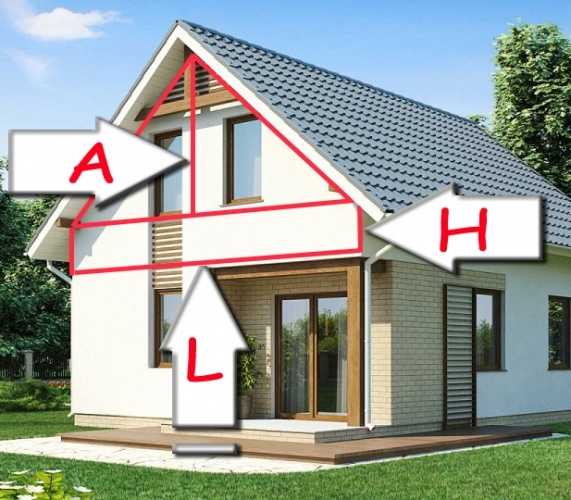

    Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

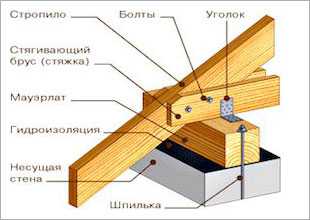

    Крепление опорного бруса (он же мауэрлат)

    Его можно провести различными методами:

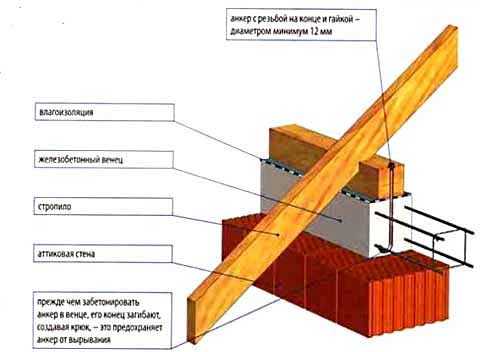

    • Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

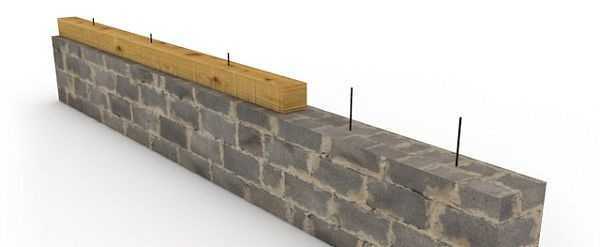

    В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

    Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

    • Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
    • Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

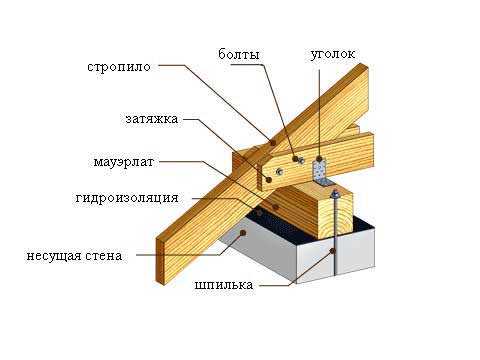

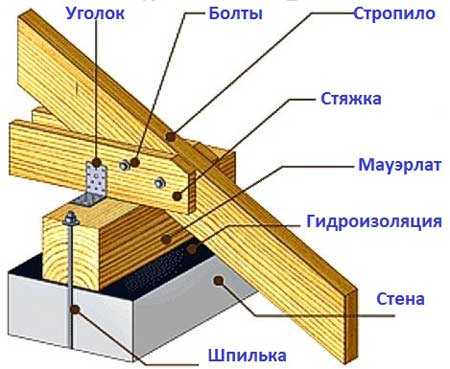

    Схемы крепления мауэрлата

    Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

    Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

    Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

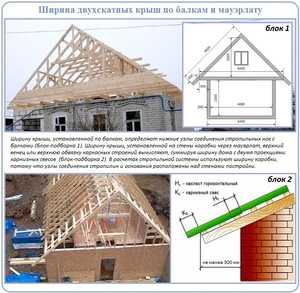

    Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

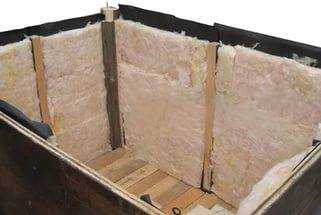

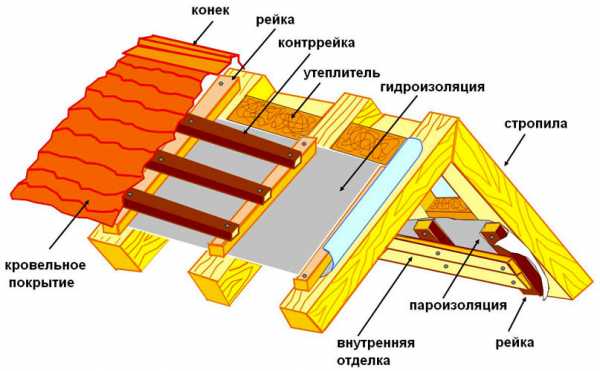

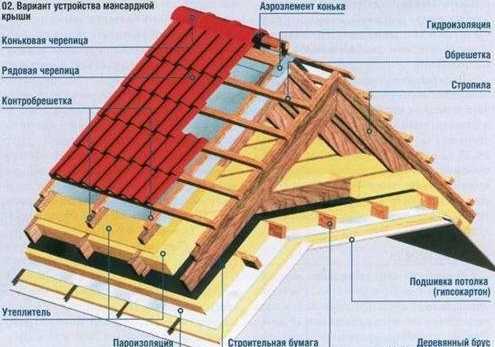

    Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

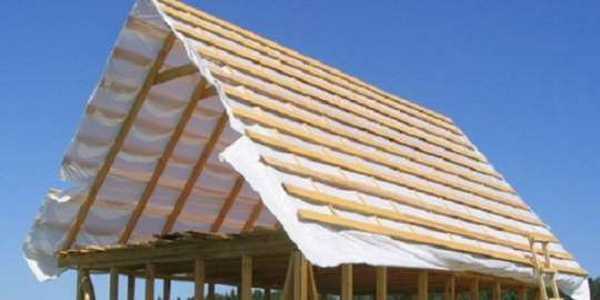

    Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

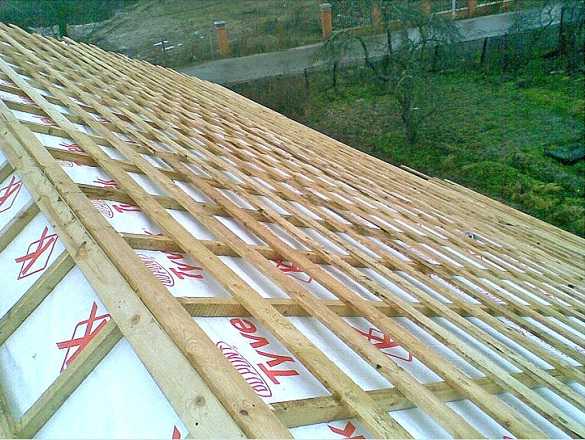

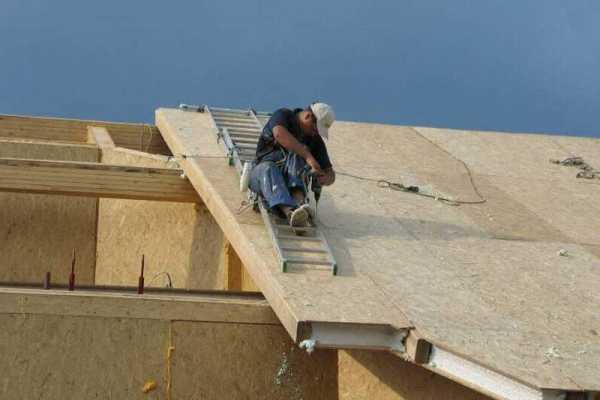

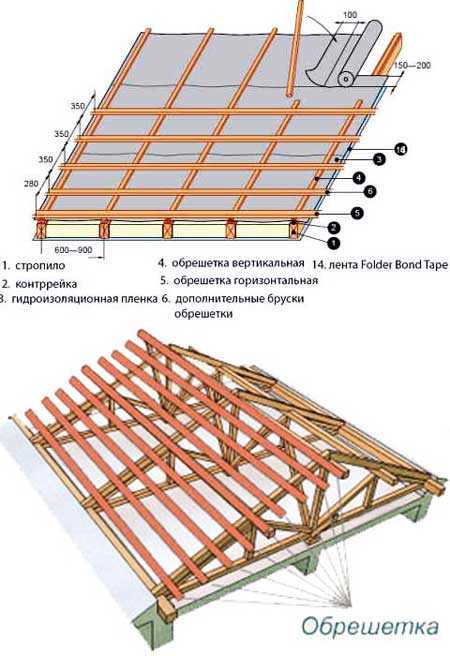

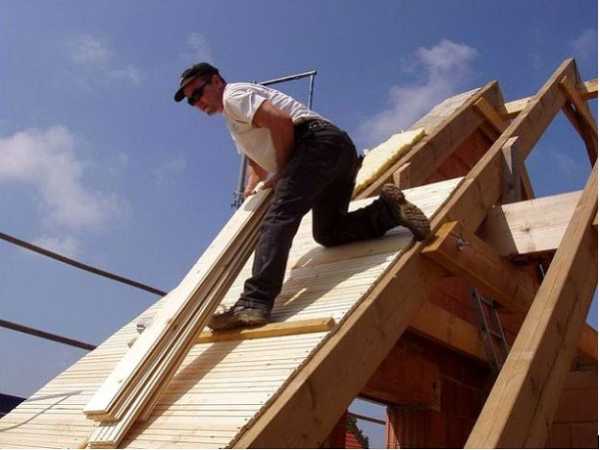

    Обрешетка: порядок сборки

    После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

    Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

    Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

    Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

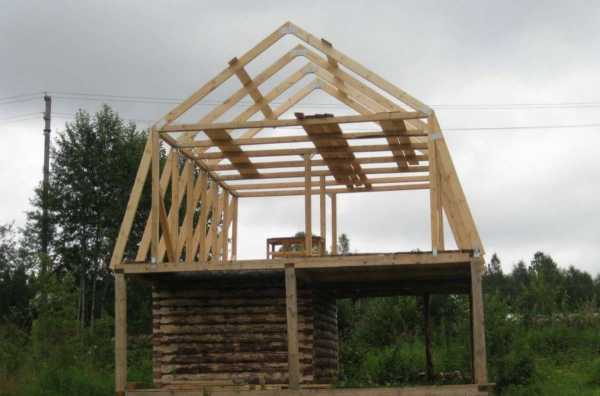

    Устройство стропильной системы двухскатной крыши: сборка и установка

    Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

    Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

    Конструкция системы стропил ↑

    Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

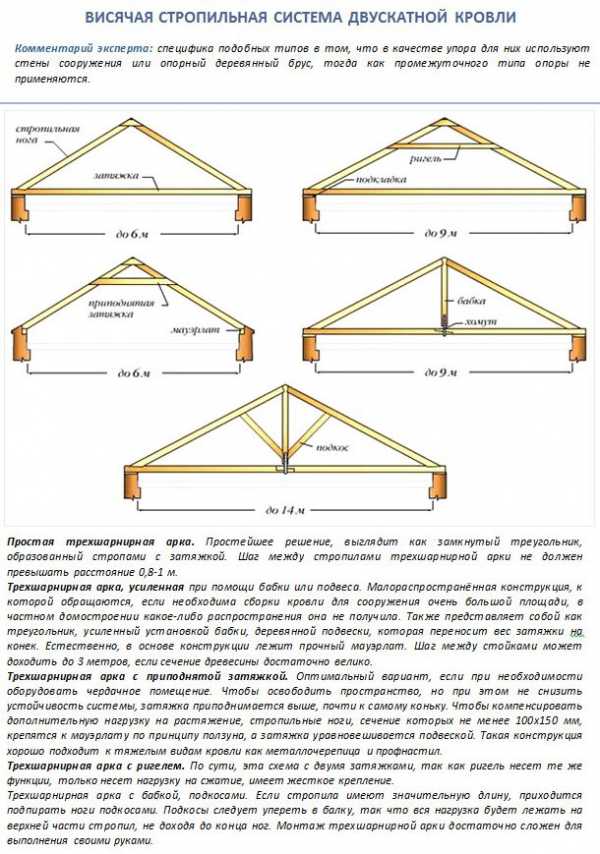

    Висячая ↑

    Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

    Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

    Наслонная ↑

    Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

    Наслонная конструкция легче, чем система висячая или комбинированная.

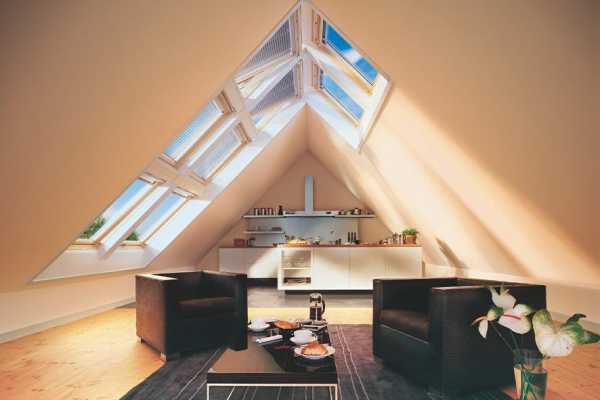

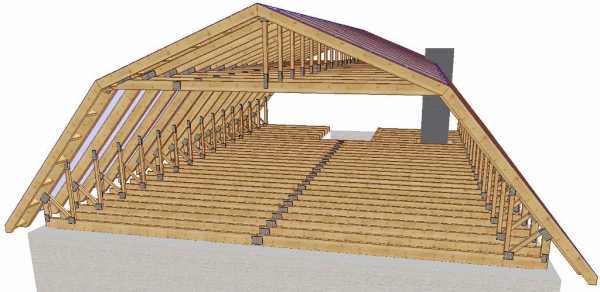

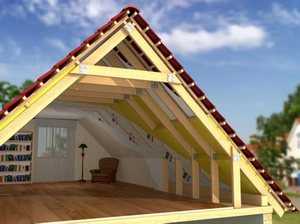

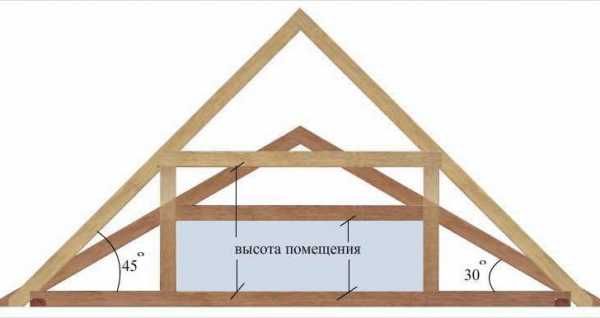

    Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

    Установка стропильной системы ↑

    Способы монтажа мауэрлата ↑

    В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

    Мауэрлат фиксируют к стене:

      посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

    Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

    Коньковый прогон ↑

    Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

      При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

    Дополнительные элементы ↑

      Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

    Порядок монтажа ↑

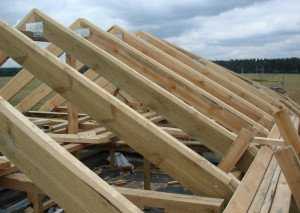

    Стропила можно устанавливать двумя способами:

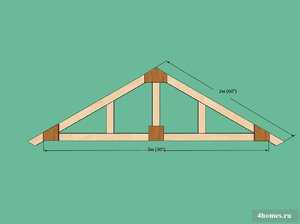

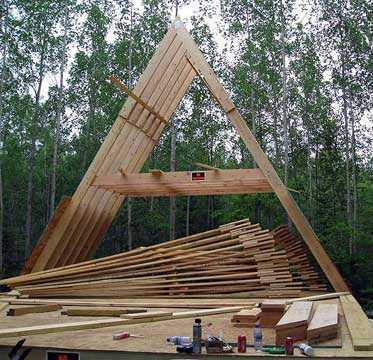

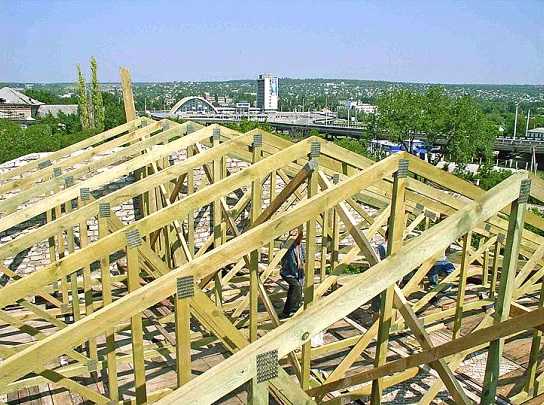

      собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

    Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

    Сделать подобный шаблон совсем нетрудно.

      Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

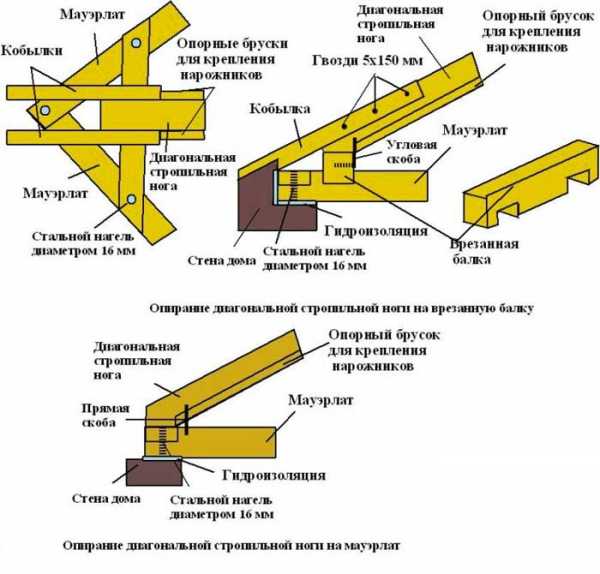

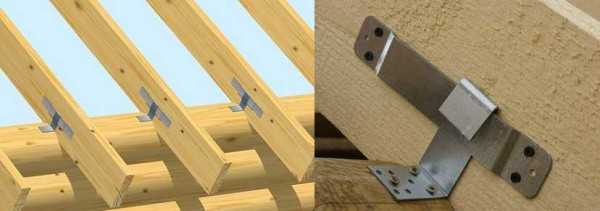

    Технология крепежа к мауэрлату ↑

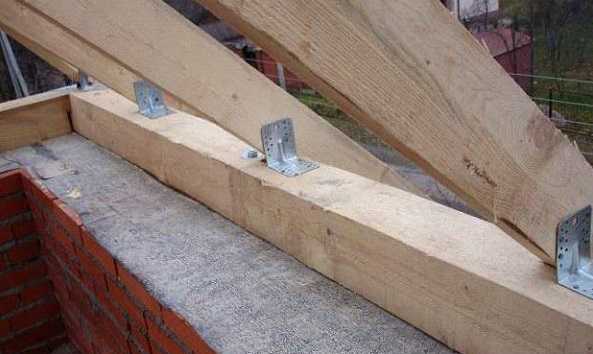

    Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

    Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

    Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

    Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

    В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».


    klub-masterov.ru

    Устройство двухскатной крыши схема — Клуб Мастеров

    Инструкция по сооружению двускатной крыши своими руками

    Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

    Устройство кровли

    Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

    Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

    Стандартная двускатная крыша состоит из нижеследующих элементов:

    1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
    2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
    3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
    4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
    5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
    6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
    7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

    Выбор системы стропил

    Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

    Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

    Установка мауэрлата

    Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

    В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

    Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

    Существует несколько способов связки мауэрлата и стен:

    1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
    2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
    3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

    Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

    Установка стропил

    Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

    Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

    Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

    Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

    Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

    Верхние концы стропил крепят разными способами:

    Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

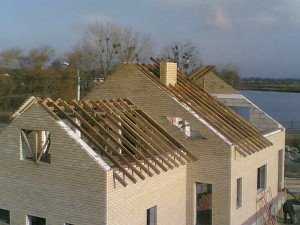

    Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

    Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

    Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

    Изоляция крыши

    Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

    Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

    Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

    Изготовление обрешетки

    Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

    Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

    • для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
    • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

    Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

    Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

    План и чертеж двухскатной кровли

    План и чертежи двускатной кровли

    Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

    Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:
    » alt=»»>
    Состоит конструкция из следующих частей:
    Конек. Верхняя часть, которая соединит 2 ската.
    Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
    Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

    Вид кровли изнутри Начало конька

    Начало конька
    Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

    » alt=»»>
    Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
    Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

    Простая двускатная кровля Кобылки в схематическом виде

    Различие между стропилами
    План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

      Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

    Виды стропильных систем

  • Висячие. Опорой для них служит только боковое перекрытие. При возведении таких систем, необходимо делать затяжки, чтобы убрать распирание балок другими материалами. Делать их допустимо как сверху, так и снизу. Стоит учитывать, что при монтаже верхних затяжек, делается отступ не более полуметра.
  • Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
    Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

    • При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
    • При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

    Строительство кровли

    После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок. Мауэрлат

    Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
    Для возведения кровли необходимо следовать плану:

    • Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

    Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка

    Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы. Решетчатая система

    Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
    Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

    Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

    Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

    Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

    Что такое стропильная система?

    Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

    Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

    1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
    2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
    3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

    Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

    Виды стропильных систем

    Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

    Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

    Наслонная

    Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

    Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

    Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

    Висячая

    Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

    Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

    Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

    Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

    Комбинированная

    Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

    Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

    Конструкция

    Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

    Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

    1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
    2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
    3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
    4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
    5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
    6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

    Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

    Расчет (угол, нагрузка, длина)

    Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

    Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

    • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
    • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
    • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
    • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

    Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

    Монтаж двухскатной крыши своими руками

    Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

    Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

    В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

    Основные разновидности стропильных систем

    Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

    Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

    Стропильная система двухскатной крыши

    Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

    Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения. При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе. Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

    Составляющие стропильной системы

    Конструкция стропильной системы

    Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

    Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

    Особенности двухскатной крыши

    Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

    Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

    Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

    Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

    Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

    Выполнение монтажных работ

    Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

    • молоток и гвоздодер;
    • шуруповерт, дрель электрическую;
    • гвозди, шурупы, саморезы;
    • отвес, рулетка, уровень;
    • ножовка

    Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

    Схема крепления стропил двухскатной крыши

    Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

    Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

    После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

    Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

    Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей.

    Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

    Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

    Видео: Установка стропил своими руками

    Монтаж обрешетки

    Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

    Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

    Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

    Видео: Монтаж обрешетки под металлоцерепицу

    klub-masterov.ru

    Теплая собачья будка своими руками на зиму

    Владельцы животных обычно решают в пользу своих любимцев вопрос, необходимо ли им теплое жилье. Они серьезно относятся к проблеме, как утеплить будку для собаки на зиму, знают, как создать нормальные условия зимования питомцев.

    Место установки

    Независимо от породы, питомцу нужно подобрать место на усадебном участке, откуда будут видны дом, ворота, большая часть двора. Сторожу нужно видеть охраняемую территорию.

    Собачий дом не следует располагать на ветру, под открытым солнцем, вход не должен заливаться дождем, заметаться снегом. Рядом нельзя размещать постройки для животных или птиц – собаки чувствительны к запахам.

    Питомцу должно нравиться выбранное место. Если любит лежать, забравшись повыше – устраивают жилище с плоской крышей и устанавливают на возвышенности.

    Конструкция, размеры

    При ветреной холодной погоде пес, забившись в дальний угол будки, согревается своим теплом. Летом, когда укрытие становится душным, предпочитает обозревать окрестности, высунувшись или располагаясь на крыше будки.

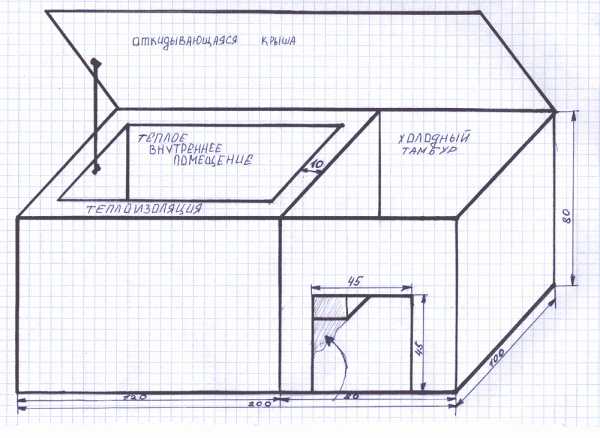

    Поэтому целесообразно устраивать жилище из двух отделений. Первое – удаленное заветренное место за внутренней перегородкой, где зимой пес будет спать. Второе – открытый наружу входной тамбур, чтобы летом он мог укрыться от жары, развалиться, вытянув лапы.

    Учитывая данные соображения, габариты взрослого животного, определяют внутренние размеры собачьего дома. Высоту устанавливают по росту пса в холке, прибавляя 15 см, глубину – по его длине от холки до концов лап при положении лежа, плюс 15 см.

    Ширину спальни определяют по длине от носа до корня хвоста, добавив 15 см, входного тамбура – прибавляя еще 10. Высоту входа устраивают по росту животного в холке, убавляя 5 см, ширину – по размеру груди плюс 5 см. Такое соразмерное сооружение собака обогреет своим телом, оно будет удобным при проживании.

    Сокращение тепловых потерь

    Потери тепла будут значительно меньше, если будка построена без щелей, над входным отверстием установлена брезентовая или войлочная штора. Для удобства полог разрезается на полоски по высоте, крепится над лазом планкой. Размер должен быть достаточным, чтобы перекрыть вход по бокам и снизу. Дополнительный комфорт создает кусок войлока или несминаемая подстилка на полу.

    Такое первоочередное утепление будки для собаки существенно снижает ее тепловые потери и является достаточным для густошерстных пород.

    Короткошерстные собаки могут зимовать в будке, если конструкции не пропускают тепло. Поэтому для снижения теплопередачи их снабжают изолирующим материалом (утеплителем).

    Виды теплоизоляции

    • высокие изолирующие свойства – передача тепла через материал должна быть минимальной;
    • экологическая безопасность – отсутствие пылеобразования, выделения вредных веществ;
    • огнестойкость;
    • биологическая стойкость – несъедобность для грызунов, моли; сопротивляемость воздействию плесени, грибка, микроорганизмов;
    • долговечность, способность сохранять форму, удобство в работе.

    Войлок листовой – изготавливается из овечьей шерсти, является уникальным утеплителем, применяемым во многих отраслях производства, строительства.

    Материал дышит, не поддерживает горение – потухает, если его поджечь. Обладает низкой теплопроводностью, небольшим весом, хорошо держит форму, не набирает влажность. Микроорганизмы, грибки, плесень в нем не заводятся. Выпускается в рулонной форме, удобной при выполнении работ. Эти свойства делают его одним из лучших, чтобы выполнить утепление собачьей будки. В применении достаточно хорош также недорогой аналог – технический войлок.

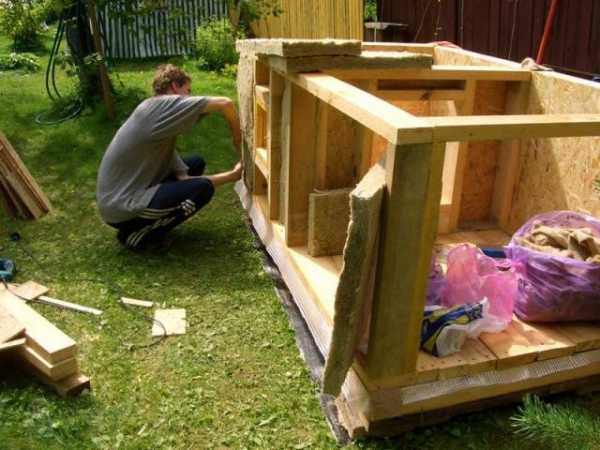

    До начала работ производят обмеры внутренних поверхностей домика, включая пол и потолок. По полученным размерам выполняют выкройки ножницами или ножом. Крепление листов войлока производят гвоздями со шляпками. Под войлок дополнительно укладывают отражающую фольгу для лучшего сохранения тепла. По боковым стенам, полу иногда выполняют обшивку доской или фанерой, чтобы утеплитель служил долго.

    Минеральная вата – искусственные волокнистые материалы с высокими теплоизоляционными свойствами. По теплотехническим характеристикам находятся на уровне пенопласта. Обладают высокой огневой и биологической стойкостью.

    Основной недостаток большинства таких утеплителей – наличие в составе ваты мелкодисперсного стекла, требующего хорошей поверхностной изоляции обеих сторон. Характеризуются повышенной ломкостью, опасностью при работе. Нарушение обшивки чревато угрозой для питомца.

    Пенопласт существует двух модификаций: формованный и экструдированный пенополистирол (торговое название пеноплекс). Оба могут применяться при утеплении будки. Первый – ломкий, горючий, впитывает влагу. Используется как закладываемый в полость утеплитель, укрывается гидроизоляцией. Для исключения повреждений пенопласт прикрывают обшивкой из фанеры или доски.

    Второй – прочный, влагостойкий, негорючий, плотный материал. Благодаря низкой теплопроводности, практически не пропускает тепло.

    При утеплении существующей крупногабаритной будки изнутри без ее разборки, только сняв крышу, лучше применить пенополистирол. Он выпускается в виде твердых, легких, имеющих удобные размеры пластин, при использовании которых жизненное пространство существенно не уменьшится.

    При новом строительстве подойдет любой из материалов. Каждый элемент конструкции собачьего дома изготавливается и утепляется по отдельности.

    Важно! При использовании пенопласта в стыках могут возникать зазоры. Их необходимо запенить, чтобы исключить возможность размещения паразитов.

    Вспененный полиэтилен (торговое название — пенофол) – рулонный двухслойный материал для термоизоляции, снабженный одним или двумя слоями фольги. Стандартная толщина 2-10 мм, коэффициент отражения — свыше 90%. В отличие от аналогов, не накапливает, а отражает тепловое излучение. Влагостойкий материал, негорючий, удобный в работе, устойчивый к погодным условиям, агрессивной среде. Им выполняют утепление как внутри, так и снаружи с последующей облицовкой.

    Сено. Утепление сеном устраивается достаточно просто. Перед холодами на собачий дом снаружи закрепляют чехол из брезента или мешковины. Под чехол вкруговую набивают сено, которое служит утеплителем. Если с боков подвалит снег – не беда. Настилать сено внутрь не практично – его замена при несъемной закрытой чехлом крыше будет проблемой. Рациональнее на пол положить войлок. Перед таянием снег отбрасывают, чехол снимают.

    Жидкий утеплитель. Изготавливается на основе воды или лака. Поставляется в баллонах. Имеет пастообразную консистенцию, за счет чего легко распыляется, наносится кистью. Обладает хорошей адгезией к любому материалу. Продукт не горючий, не выделяет опасных веществ, имеет низкую стоимость, просто наносится. Несколько его слоев на конструкциях повышают температуру в помещениях на 2-4 °С.

    Утепление

    При утеплении имеющегося сооружения изнутри все его внутренние габариты будут уменьшены, что создаст питомцу неудобства вследствие тесноты. Кроме того, работы внутри затруднительны – предпочтительнее утепление производить снаружи.

    Начинают с днища, для чего крышу снимают, собачий дом переворачивают. Днище очищают от загрязнений, обрабатывают антисептиком, покрывают рубероидом. Определившись, чем утеплить, по периметру и середине днища набивают деревянные бруски необходимой высоты в качестве лаг.

    По размерам получившихся гнезд нарезаются и укладываются теплоизоляция, слой рубероида. Завершают работу по днищу устройством дощатого настила с обработкой антисептиком.

    Утепление всех боковых стен, крыши производится согласно изложенной последовательности. Для утепления применяют войлок, пенопласт, пенополистирол, вспененный полиэтилен и другие материалы.

    Высоту брусков, набиваемых для укладки выбранного утеплителя, задают по его толщине. Гидроизоляцию выполняют, применяя рубероид, пергамин, полиэтиленовую пленку, другие пленочные материалы. Наружную обшивку производят фанерой, профилированным листом, доской и другими материалами.

    Важно! Работы по утеплению должны сопровождаться сглаживанием острых углов, заусенцев, выступов, устранением щелей на полу, чтобы питомец не получил занозу, не сломал коготь.

    Электрический обогрев

    Применяют, когда исчерпаны возможности утепляющих материалов. Используют взамен утепления, когда считают его нецелесообразным, если нужен быстрый результат в период похолодания.

    Для применения обогрева к будке подводят электрическую линию, устанавливают розетку влагозащищенного исполнения.

    Важно! Прокладку электрического кабеля по территории производят скрытно в трубах из полиэтилена низкого давления или в металлических с толщиной стенки более 2 мм.

    Все покупные обогреватели работают в инфракрасном диапазоне, что благоприятно для животного. Они не создают избыточного нагрева, потребляют незначительное количество электроэнергии, бесшумны, не сжигают кислород, надежны в службе.

    Производится в виде греющей пластины толщиной 2 см. Температура нагрева – до 50 °С. Крепится обычными саморезами, место установки – стена. Имеет регулятор температуры. Для страховки поверх устанавливается защитная металлическая сетка.

    Выпускается в виде греющего рулона, температура нагрева – до 60 °С. Излучение не наносит вреда собаке, поскольку соответствует естественному излучению организма. Монтируется внутри стены собачьего домика по подложке из отражающего экрана и слоя минеральной ваты. Обязательно прикрывается внутренней обшивкой.

    Представляет самый современный тип обогревателя. Выполнен как навесной коврик шириной 50 см, длиной может доходить до нескольких метров. Навешивается на стену собачьего жилища, защищается от механических повреждений решеткой. Простой конструктивно, долговечен при эксплуатации, безвреден для здоровья питомца.

    Устанавливается под доски пола. Нагревательный элемент выполнен в виде тонкой пластины из пластика. Комплектуется терморегулятором, датчиком температуры. От попадания влаги защищается пленкой. Производит нагрев досок пола в пределах 40 °С без перегрева и причинения ущерба здоровью питомца.

    Могут различаться конструкцией, принципом действия. Не должны создавать опасности возгорания, поражения током, перегрева животного. Должны соответствовать правилам устройства электроустановок.

    Резюме

    Как утеплить собачью будку, каждый решает самостоятельно, исходя из ее внутренних размеров, имеющихся материалов, финансовых возможностей.

    Важно! Каким бы утепленным ни было жилище, в суровые морозы к собаке нужно относиться по-человечески и приглашать в дом.

    Соорудить будку для пса несложно. Чаще всего хозяин сбивает из доски ящик, прорезает лаз, и конура готова. На летний период, конечно, такой домик устроит четвероногого друга, а вот зимой в нем будет холодно. Сегодня мы рассмотрим, как сделать теплую будку для собаки, внутри которой животное не замерзнет даже при сильных морозах.

    Расчет габаритов собачьей конуры

    На фото приведен пример габаритов будки и лаза для разных пород собак. При изготовлении собачьей конуры можно воспользоваться размерами из таблицы, или выполнить собственные расчеты.

    Высоту конуры определяют по росту пса в холке, и дополнительно плюсуют 15 см. Запас нужен на зимнюю подстилку, и вдруг животное подрастет. Глубину будки приравнивают к длине лежащей собаки с вытянутыми перед собой лапами. Замер берут между кончиками лап и хвоста, а к результату добавляют 15 см.

    Расчет ширины домика зависит от его конструкции. Если будка состоит из одного отсека, то ее ширину рассчитывают по тому же принципу, что и глубину. Собаке должно быть удобно лежать даже поперек конуры. В северных регионах с продолжительными суровыми зимами разумно строить домик на два отсека. Спальное место обустраивают во втором отсеке от лаза. Здесь пес будет спать зимой. Габариты спального отсека рассчитывают по уже приведенным примерам определения ширины и глубины будки. Тамбур делается перед спальным отсеком. Его размер подбирают произвольно по комплекции собаки. Животное должно беспрепятственно входить и выходить из домика.

    Для пса важно в конуре правильно организовать лаз. Его вырезают прямоугольной или овальной формы, рассчитывая по высоте холки животного, добавляя 10 см. Ширину лаза делают на 8 см больше ширины груди пса.

    Составляем чертеж зимней будки с тамбуром

    Конструкция собачьей будки проста, и вряд ли понадобится составлять для нее чертежи. Просто в качестве ознакомления на фото представленной схемы можно посмотреть пример конуры с двумя отсеками и откидной крышей.

    Если все же решили построить собачью будку по чертежу – это считается только плюсом. Схема поможет боле точно определить габариты и форму домика.

    Несколько полезных советов помогут правильно разработать чертеж:

    • Внутреннего пространства конуры должно хватить собаке для свободного разворачивания и комфортного сна. Надо помнить, что молодой щенок со временем подрастет, и ему потребуется больше места.
    • Для строительства тёплой конуры лучше брать только доски. Древесина хорошо удерживает тепло, легко обрабатывается, вдобавок безвредна для собаки.
    • В северных регионах все же надо отдать предпочтение будке с двумя отсеками. Во время проектирования конструкции предусматривают двойные стенки, между которыми оставляют пространство для укладки утеплителя.

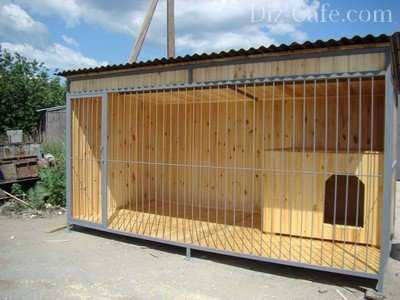

    • Как вариант, теплая будка для собаки может быть построена внутри вольера. К таким решениям прибегают хозяева, обзаведшиеся большим псом, которого не сажают на цепь.
    • На этапе разработки чертежа для будки определяются с формой крыши. Для большой собачьей конуры лучше сделать односкатную открывающуюся крышу. Летом на ней пес будет лежать. Двускатная крыша увеличивает пространство конуры, поэтому ее предпочтительней построить на маленьком домике.

    Составляя чертеж с учетом всех нюансов, получится предусмотреть все мелочи, и утепленная будка для собаки станет комфортным жильем.

    Процесс изготовления деревянной будки

    Итак, с подготовительными вопросами разобрались, настало время приступать к изготовлению собачьего домика:

    • Начинает изготавливаться любая будка для собаки своими руками со сборки каркаса. Для этих целей понадобится брус сечением 50х50 мм. Можно взять заготовки толще или тоньше на 10 мм. Существенно от этого ничего не изменится. Из нарезанных по размеру заготовок, собирают каркас днища собачьей конуры. Должна получиться прямоугольная рама. Для большого пса каркас лучше усилить дополнительными перемычками, чтобы днище не прогибалось. Готовую раму сверху обшивают доской толщиной 30 мм.
    • Пол собачьей конуры готов, приступаем к стенам. Из аналогичного бруса от углов днища крепят вертикальные стойки. Два дополнительных элемента ставят на лицевой стенке для лаза. Если собачья будка рассчитана на два отсека, то внутри будет перегородка с еще одним лазом. Вот для него придется установить еще две стойки. Сверху стойки соединяют между собой брусом. Получившаяся рама будет основанием крыши конуры.
    • Готовый каркас обшивают доской или деревянной вагонкой, причем бруски должны остаться внутри домика. Они еще понадобятся, когда стены будут обкладываться утеплителем. На этом этапе прибивают из доски внутреннюю перегородку, и сразу электролобзиком выпиливают лаз на двух стенках.
    • Конструкция крыши теплого домика отличается от обычной холодной конструкции. Даже в случае с двускатным вариантом придется пожертвовать внутренним пространством, установив внутри конуры потолок. Итак, на верхнюю обвязку стоек каркаса, только из-под низа рамы, крепят кусок фанеры. Это будет потолок. Сверху на фанере получилось углубление, окантованное брусом верхней обвязки. Сюда укладывают рубероид, затем пенопласт или минвату, опять рубероид, а сверху к раме прибивают еще один лист фанеры. В итоге получился теплый слоеный потолок, находящийся между брусками рамы верхней обвязки стоек.
    • Двухскатную крышу нет смысла делать для утепленной собачьей конуры, так как внутреннее пространство все равно не увеличится из-за потолка. Чтобы соорудит односкатную крышу, к верхней раме фиксируют стропила из доски, образующие уклон к задней стенке. Сверху к стропилам прибивают доску, на которую укладывают кровельный материал.
    • Получившиеся щели между крышей и корпусом домика закрывают наличниками. Чтобы из собачьей будки не выходило тепло, лаз закрывают брезентовой или резиновой шторкой. Для ее утяжеления внизу можно закрепить груз.

    Но пока цеплять шторку и крышу рано, ведь еще предстоит процесс утепления стен. И этим прямо сейчас займемся.

    Утепление собачьей будки

    Вопрос, чем утеплить будку для собаки не должен стать проблемой, так как подойдет любой теплоизоляционный материал. Обычно используют минеральную вату или куски пенопласта.

    • К утеплению будки для собаки надо отнестись серьезно, и в первую очередь поднять ее от земли. Конуру переворачивают вверх дном. Доски днища прибивали изнутри, поэтому снаружи осталась рамка из бруса. Внутрь рамки укладывают слой рубероида. На него сверху кладут утеплитель, а затем опять рубероид. Теперь весь этот слой забивают доской. Для поднятия утеплённого дна от земли к раме днища из отрезков бруса сечением 100х100 мм прибивают ножки. Их можно сделать высотой около 100 мм.
    • Собачью будку с утепленным днищем ставят на ножки, после чего приступают к стенкам. На фото можно увидеть, что утеплитель крепят к внутренней стороне стен. После обшивки каркаса доской внутри собачей конуры остались бруски, образующие ячейки. Вот сюда и вкладывают утеплитель аналогично, как это делали на днище. Внутреннюю обшивку можно сделать из фанеры или ОСБ.

    Вот теперь уже можно закрыть шторкой лаз, поставить крышу и покрасить будку неяркой масляной краской или вскрыть лаком.

    Электрический обогрев собачьей будки

    Конечно, утеплить будку для собаки на зиму – это хорошо. Однако этого может быть не всегда достаточно. Чтобы нагреть жилье пса, когда на улице температура опускается ниже -30 о С, потребуются электрические обогреватели.

    Электрические панели для обогрева будки

    В качестве обогрева будки для собаки хорошо подходят панельные обогреватели. Максимальная температура нагрева прибора составляет 50 о С. Пес не обожжется о стенки панели, поэтому ее можно не закрывать деревянной решеткой. Толщина обогревателя около 20 мм. Панели производят двух размеров: 590х590 мм и 520х960 мм. Работают обогреватели бесшумно.

    Инфракрасная пленка

    Отличная будка с подогревом получится, если в стены под внутреннюю обшивку уложить инфракрасную пленку. Ее обычно используют при обустройстве электрического теплого пола. С наступлением сильных морозов достаточно подать электричество на пленочный обогреватель, и он нагреет стенки будки до 60 о С. Собаке будет комфортно при любых морозах, а расход электричества – минимален.

    Обогреватель своими руками

    Если современная обогреваемая будка вам не по карману, предлагается альтернативный вариант. По длине собачьей будки отрезают кусок асбоцементной трубы. Из жестяной консервной банки вырезают абажур. По размеру банку подбирают так, чтобы она свободно вошла внутрь трубы. Жестяной абажур крепят к патрону с лампочкой мощностью 40 Вт. Готовый нагреватель вставляют внутрь трубы, провод выводят из будки, и через автомат подключают к сети. Вся конструкция и кабель должны быть защищены, чтобы пес их не разгрыз.

    На видео рассказывают об изготовлении самодельного обогревателя для собаки:

    Заключение

    Итак, утепленная собачья будка достроена. Теперь осталось установить ее на свое место, обустроить площадку и запускать пса.

    Многие в детстве мечтают завести собаку. Но в городской квартире для неё мало места, зато загородный дом дарит возможность воплотить, наконец, детские мечты. Здесь будет достаточно просторно даже для собаки большого размера. Пес, который будет жить здесь, станет не только сторожем и надежной охраной участка. Он будет настоящим другом. Основным достоинством собаки является то, что она любит своего владельца таким, каков он есть, не требуя награды за свою привязанность. Но дружба предполагает обоюдную заботу и внимание. Хороший хозяин не оставит своего преданного пса без удобного жилища. Будка для собаки своими руками – наиболее верный способ проявить заботу о своём друге.

    Как подобрать подходящее место?

    Так же, как и для поста охраны, место для будки должно тщательно подобрано:

    • Конура не должна продуваться ветром, поэтому наиболее частое направление ветра обязательно следует учесть.
    • Место для такого жилища должно быть светлым, но в пределах досягаемости для собаки должен быть затененный участок, куда животное могло бы спрятаться в жару.
    • Будку лучше располагать в сухом месте – на возвышенности, чтобы под ней не могла скапливаться вода.
    • Конуру размещают недалеко от входа в жилой дом, на южной стороне.
    • От своего поста наблюдения пес должен видеть основную часть участка и входную калитку (ворота).

    Последний принцип выбора места требует особого пояснения. Хозяева собак, чьи питомцы проживают с ними в городских квартирах, знают, что пес всегда старается найти позицию, в которой он имеет максимальный обзор. Пусть это даже иногда мешает владельцу, полагающему, что собака просто путается у него под ногами. Многовековой инстинкт охранника заставляет её избирать лучшее место для защиты хозяина.

    Будку лучше располагать в сухом месте и на возвышенности

    От своего поста наблюдения пес должен видеть основную часть участка

    Этапы строительства собачьей будки

    Зимняя тёплая будка для собаки не всегда нужна, даже если она будет находиться на участке зимой. Лучше сделать универсальную конуру, которую можно эксплуатировать и в теплое, и в холодное время года. Такая будка должна состоять из двух частей – тамбура для входа и спального места, где собаке не будет страшен никакой холод.

    Подготовка необходимого материала

    Решая, как сделать будку для собаки, не усложняйте себе и своему верному псу жизнь. Исходить следует из его понимания комфорта, а не ваших безбрежных материальных возможностей. Каменные дворцы, искусственное освещение и виниловый сайдинг собакам не нужны.

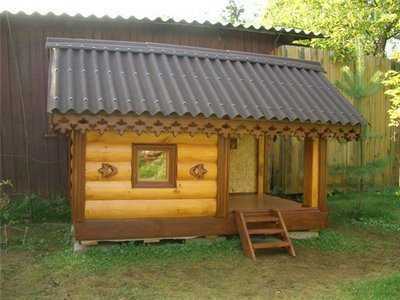

    Особо любвеобильные владельцы строят для своих питомцев целые замки

    Животное будет испытывать дискомфорт в подобных жилищах

    На поверхности дерева не должно быть ни выпирающих сучков, ни торчащих щепок

    Обычная древесина хвойных пород – лучший материал для собачьего дома. Именно дышащая древесина сможет обеспечить необходимую для пса циркуляцию воздуха и, значит, нужный ему микроклимат. Дерево, составляющее основу будки, необходимо предварительно подготовить: зачистить, чтобы животное не поранилось и не занозило себе лапы.

    Заметим, что срок службы хвойной древесины составляет 7-8 лет. По истечении данного срока необходимо проверять конструкцию на прочность и вовремя заменять вышедшие из строя элементы.

    Для постройки могут потребоваться:

    • бруски следующих размеров (в мм): 100х100, 40х40, 100х50;
    • вагонка;
    • фанера;
    • половая доска;
    • декоративные рейки;
    • рубероид;
    • минеральная вата или пенопласт;
    • битумная черепица;
    • пергамин;
    • полиэтилен;
    • брезент;
    • оцинкованные гвозди;
    • пинотекс;
    • антисептическая пропитка типа «Сенеж»;
    • песок.

    Будку изнутри не нужно обрабатывать антисептиками и прочими пахучими веществами. Помните, что собаки имеют более тонкий нюх, чем люди. Для нас посторонний запах может быть незаметным, а собаку он будет мучить и раздражать.

    Определение параметров постройки

    Огромное значение имеют размеры будки для собаки. В слишком просторной конуре зимой будет холодно, а в тесной – ни лечь, ни развернуться. Поэтому конуру будем строить, исходя из индивидуальных параметров нашей собаки.

    Для каждой собаки лучше делать будку индивидуального “покроя” – необходимо провести расчет оптимальных габаритов

    Снимаем мерки и сразу делаем расчет:

    • Высота будки определяется исходя из роста животного в холке с прибавлением толщины предполагаемой подстилки и ещё 10-15 см. Собака должна двигаться по будке, наклонив голову, а сидеть в ней, не касаясь потолка.
    • Глубина конуры должна позволять животному лежать на боку, вытянув лапы. Для определения данного параметра нужно собаку положить и измерить расстояние от её холки до кончиков передних лап, прибавить 10-15 см.
    • Ширина жилища – это совокупная ширина тамбура и спального места собаки. Спальное место может иметь ширину, которая на 10-15 см превышает расстояние от носа собаки до основания её хвоста. Ширина тамбура определяется в зависимости от комплекции собаки. Ей должно быть удобно и входить в будку, и выходить из неё. Порой тамбур делают больше спального места, потому что здесь собака летом может лежать на боку, а зимой она будет отдыхать на спальном месте, свернувшись калачиком.
    • Высота отверстия для входа (лаза) меньше роста собаки в холке на 5-9 см.
    • Ширина лаза должна быть на 5-8 см шире собачьей груди.

    Схема будки для собаки нужна после того, как хозяин определился окончательно с параметрами будущей постройки. Имея такой чертеж, легче будет рассчитать потребность в материалах, чтобы не закупать ничего лишнего

    Описание процесса сборки

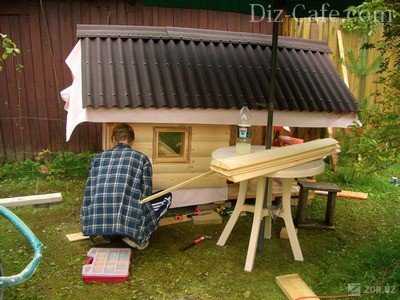

    Итак, сколотить будку для собаки не так уж и сложно, если весь нужный инструмент и материал под руками. Вот примерный перечень работ:

    • Днище и каркас. Раму для днища собираем из брусков 40х40, после чего прибиваем половые доски, стараясь не оставлять щелей, чтобы было теплее. Если собака тяжелая, можно дополнительно укрепить пол брусками 40х40, чтобы он не провис. По углам готового днища вертикально закрепляем бруски 100х100. Они станут основой для стен. Сейчас конструкция напоминает перевернутый стол. Между основными брусками перпендикулярно днищу устанавливаем бруски 40х40. Они поддержат крышу, укрепят стены и обозначат вход.
    • Стены. Для обшивки внешней части будки лучше применить вагонку, которая, в отличие от фанеры, не будет расслаиваться со временем. Закрепляем обшивку оцинкованными гвоздями с небольшими шляпками.
    • Потолок. Если будке предстоит располагаться в вольере или под навесом, то можно обойтись таким потолком, который одновременно является крышей. Если никакой дополнительной защиты от непогоды у конуры нет, нужно делать потолок и крышу отдельно, оставляя между ними пространство – «чердак». Для потолка понадобится фанера в размер и бруски 40х40. Чем утеплить будку для собаки? Утепляют его минеральной ватой или пенопластом, прокладывают пергамином. Сверху укрепляют второй лист фанеры. Такой потолок лучше сделать съемным, чтобы иметь возможность уборки будки и оказания ветеринарной помощи животному. Если дополнительной крыши не будет, потолок закрывают рубероидом и битумной черепицей.
    • Гидроизоляция и утепление. Переворачиваем конструкцию днищем вверх. Обрабатываем его антисептической пропиткой, закрываем рубероидом и прибиваем поверх него дополнительные бруски 100х50, которые тоже пропитываем «Сенежем». Снова переворачиваем конструкцию, выстилаем дно пергамином, затем кладем утеплитель и снова пергамин. Укладываем чистовой пол. Аналогично утепляем стены и обшиваем их изнутри вагонкой. Делаем раму для лаза и порог.
    • Крыша. Первоначально делают фронтоны крыши. Для периметра нужны бруски 40х40, изнутри прикрепляют пергамин, а сверху конструкцию обшивают вагонкой.
    • Лаз. Входное отверстие рекомендуется закрыть шторкой из брезента. Чтобы она не открывалась от ветра, можно нашить на неё внизу изнутри небольшие карманы из полиэтилена, в которые насыпать песок.

    Снаружи будку можно покрыть пинотексом. Это продлит её срок службы и придаст изделию приятный эстетичный вид.

    Антисептические и гидроизоляционные пропитки использовать просто необходимо, иначе вашу будку придется перестраивать через год

    Можно использовать пергамин в качестве утеплителя, а можно любой другой материал, который вам больше по душе

    Обрешетку из вагонки покрывают рубероидом и битумной черепицей – это самый простой и дешевый вариант

    Уход за собачьей конурой

    Теперь, когда мы знаем, как построить будку для собаки, осталось только выяснить, как ухаживать за этим жилищем.

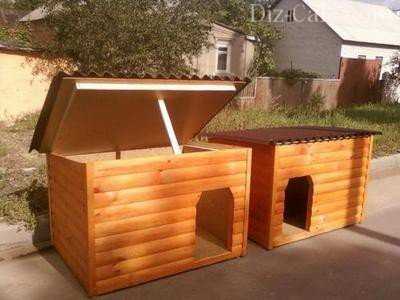

    Потолок можно сделать съемным, чтобы иметь возможность уборки будки и оказания ветеринарной помощи животному

    Уборку в конуре следует делать регулярно: не реже раза в месяц. Дезинфекция будки должна проводиться летом ежемесячно, а весной и зимой – раз за сезон. Необходимо убрать объедки, кости и прочие аналогичные предметы, провести обработку будки от паразитов лизолом, формалином или трехпроцентным креолином. До высыхания растворов собака не должна заходить в будку.

    bymosque.ru

    Как собрать стропильную систему двухскатной крыши

    Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

    При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

    Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

    Пошаговый монтаж двухскатной крыши

    Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

    Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

    Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

    Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

    Мауэрлат

    Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

    В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

    Крепление мауэрлата на шпильки

    Способов связки стен и мауэрлата несколько:

    • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
    • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
    • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

    Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

    Установка стропил

    Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

    Собирают готовые фермы и потом поднимают на крышу

    Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

    В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

    С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

    Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

    Порядок сборки стропильной системы
    1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

    Как правильно выставить стропильную систему

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

    Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

    Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

    Особенности монтажа стропильной системы деревянного дома

    Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

    Способ крепления стропильной системы деревчнного дома

    Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

    Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

    Видео по сборке и установке стропильной системы двускатных крыш

    Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

    Видео-отчет о том, как сделана двухскатная крыша

    Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

    Два типа соединения стропил: жесткое и скользящее

    Видео о двух наиболее проблемных типах соединений.

    Как определить угол наклона стропил

    Полный видео-отчет о сборке стропильной системы

    Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

    Устройство стропильной системы двухскатной крыши

    Двухскатная или щипцовая крыша не теряет своей актуальности на протяжении многих столетий. Это наиболее удобная и простая в исполнении система. Ее конструкция настолько понятна, даже человеку далекому от строительства, что стропильную систему при желании можно выполнить своими руками. Читайте об устройстве и особенностях кровли этого типа, посмотрите фото, выбирайте свой вариант, и, получив дополнительные сведения из видео, приступайте к работе.

    10 базовых составляющих конструкции двухскатной крыши

    Конструкция, состоящая из двух плоских скатов, соединенных под углом наверху и опирающихся на стены, называется двухскатной. При монтаже с одного и другого торца остаются открытые проемы треугольной формы. В этих местах возводят фронтоны, переходящие в стену. Обычно такую конструкцию выбирают при строительстве малоэтажных зданий. Основными конструктивными составляющими крыши двухскатного типа являются:

    1. Стропильная нога. Это брус из хвойных пород размером в сечении 5 х 15 или 10 х 15 см, создающий треугольный каркас 2-скатной крыши. Через этот элемент передается вся нагрузка от снежного покрова, ветра, кровли на мауэрлат. Располагают стропильные ноги на расстоянии 0,6 -1,2 м друг от друга. Длину их вычисляют по формуле: делят высоту конька на синус угла, под которым нога наклонена. Сечение выбирают по весу кровли, чем он больше, тем толще бруски.
    2. Мауэрлат. Предназначен для равномерного распределения сосредоточенной нагрузки, создаваемой ногами стропил на несущие стены. Это своего рода фундамент для стропильной системы, выполненный из бруса или бревна, уложенного по периметру сооружения и прикрепленного к ним при помощи анкеров или стержней с резьбой. Когда постройка деревянная, то роль мауэрлата выполняет верхний венец. На стенах из другого материала делают бетонный пояс по периметру, а в него встраивают шпильки, на которые брус просто «надевают» и затягивают гайками.
    3. Конек. Верхний горизонтальный элемент конструкции, соединяющий 2 ската. Образуется при стыковании стропильных ног. Его высоту определяют в зависимости от ширины дома и угла наклона кровли, зависящего от преобладающих погодных условий в конкретной местности. Если зимы всегда снежные, то скаты должны быть крутыми, при сильных ветрах следует делать крышу более пологой. В умеренном климате оптимальный угол — от 35 до 45 градусов. Чтобы определить высоту, ширину дома делят на 2, если конек находится по центу. Результат умножают на тангенс угла, под которым наклонена кровля.

    Базовая схема устройства двухскатной крыши

    Внимание! Шаг стропильных ног выбирают в зависимости от веса кровли. Чем она тяжелее, тем меньше расстояние между этими элементами. Влияют на этот параметр и конструктивные особенности кровли.

    Разновидности стропильных систем двухскатной крыши

    Типы каркасов щипцовой крыши

    Различают 2 типа каркаса для двухскатной крыши: наслонный и висячий. Первый рекомендуют, когда в строении есть несущие внутренние стены. При устройстве такой системы, по центру устанавливают вертикальную балку, через которую вес кровли передается нагруженной стене, находящейся посредине здания. Обычно такое решение принимают, когда между наружными стенами здания больше 10 м.
    В домах, ширина которых не превышает 10 м, обычно нет внутренних нагруженных стен. В этом случае устанавливают висячие стропила, которые опираются на несущие наружные стены. При этом возникают, негативно действующие на стены, распирающие усилия. Чтобы свести на нет это явление, между стропильными ногами монтируют нижние и верхние затяжки таким образом, чтобы образовался треугольник. Иногда в качестве нижних затяжек используют балки перекрытия, что дает возможность устроить на крыше мансардное помещение.

    Внимание! Когда в доме вместо несущей внутренней стены предусмотрена установка колонн, то придется совмещать 2 стропильные системы. Наслонные стропила будут опираться на колонны, а висячие стропила располагают между колоннами.

    Двухскатная крыша: популярное решение при строительстве домов с жилым чердачным помещением

    Стропильная система для двухскатной крыши своими руками

    Проще всего выполнить монтаж системы с висящими стропилами — древесины расходуется меньше и по времени все происходит быстрее., т.к. сборку можно выполнить на земле. Поэтапную технологию можно представить так:

    1. Монтируют мауэрлат параллельно будущему коньку заподлицо с поверхностью стены, прикрепляя его к несущей стене с шагом не более 12 см. Перед монтажом его пропитывают антисептиком. Если стена толще мауэрлата, то брус снаружи закладывают кирпичами, заизолировав древесину рубероидом в 2 слоя. Надежность системы при этом повышается.
    2. Устанавливают балки перекрытия. Сечение их зависит от габаритов строения. Вначале закрепляют 2 балки по краям, затем размечают места установки остальных при помощи рулетки. Крепят балки гвоздями к мауэрлату, выравнивая их по горизонтали.
    3. Укладывают поверх балок временный настил.
    4. Устанавливают по центру строения стойки, закрепляя их распорками. Высота их равна длине стен от пола до верхней кромки мауэрлата.
    5. Выполняют установку конькового бруса из доски 15 х 5 см.
    6. Собирают из стропил треугольник. Для определения размеров один конец доски прикладывают к балке, а другой к коньковому брусу. Наносят контрольные линии, затем отпиливают лишнее.
    7. Примеряют шаблон и делают его копии в нужном количестве.
    8. Выполняют монтаж стропил: устанавливают первое и сразу закрепляют противолежащее. К балке крепеж осуществляют при помощи скоб или металлических уголков, а к коньковому брусу — с использованием гвоздей. Стропила верхней частью должны упираться в конек, а низом — в мауэрлат. Если так не получается, используют дополнительную деталь, называемую подпятником.
    9. Устанавливают под стропила ригеля, располагая их горизонтально и вертикальные стойки.

    Внимание! Перед установкой стропильной системы нужно сделать из доски 5 х 15 см фронтоны.

    При монтаже системы двухскатной крыши стоит заранее позаботиться и о финальных материалах покрытия: кровле, утеплителе и гидроизоляции

    Несколько полезных рекомендаций непрофессиональному строителю

    Чтобы стропильная система, выполненная своими руками, получилась надежной, воспользуйтесь следующими рекомендациями:

    • Используйте строительный отвес для контроля положения стропила.
    • Монтируя противоположные фермы, натягивайте между ними ориентир в виде шнура.
    • Жесткость каркасу придадут подкосы, расположенные между серединой стропильной ноги и стойкой. Фиксируют их гвоздями.
    • Заготавливая стропила заранее, следите, чтобы погрешность была минимальной, тогда элементы можно будет точно отрегулировать на месте.
    • Как только завершите монтаж стропильной системы, переходите к устройству гидроизоляции и укладке кровельного материала, чтобы не подвергать древесину неблагоприятным атмосферным воздействиям.

    Двухскатная кровельная система — вариант универсальный для любого покрывного материала. Под такой тип крыши вполне возможно собрать и выполнить монтаж стропильной системы самостоятельно. Важно, только соблюдать в точности советы профессионалов.

    Видео: Двухскатная крыша своими руками

    Как правильно установить стропила на двускатную крышу

    Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

    Особенности конструкции

    Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

    • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
    • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

    Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

    В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

    При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

    Устройство крыши: знакомимся с главными элементами

    Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

    К основным составляющим двускатной крыши относятся:

    1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
    2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
      • надежно фиксирует нижние концы стропил к балкам;
      • выступает в качестве балок для пола мансардных помещений;
      • служит основой для потолка нижнего этажа дома.
    3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

    Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.


  • Виды стропильных систем: выбираем подходящую

    Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

    Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

    Параметры крыши

    Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

    Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

    Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

    Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

    Угол наклона крыши в зависимости от материала

    Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

    От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

    Подготовка и обработка пиломатериала для каркаса

    Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

    При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

    При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

    При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

    Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

    В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

    Сборка стропильных ферм

    У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

    Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

    Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

    Схема стропильной системы

    Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

    На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

    Монтаж двухскатной крыши своими руками

    Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

    Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

    В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

    Основные разновидности стропильных систем

    Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

    Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

    Стропильная система двухскатной крыши

    Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

    Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения. При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе. Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

    Составляющие стропильной системы

    Конструкция стропильной системы

    Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

    Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

    Особенности двухскатной крыши

    Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

    Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

    Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

    Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

    Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

    Выполнение монтажных работ

    Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

    • молоток и гвоздодер;
    • шуруповерт, дрель электрическую;
    • гвозди, шурупы, саморезы;
    • отвес, рулетка, уровень;
    • ножовка

    Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

    Схема крепления стропил двухскатной крыши

    Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

    Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

    После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

    Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

    Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей.

    Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

    Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

    Видео: Установка стропил своими руками

    Монтаж обрешетки

    Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

    Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

    Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

    Видео: Монтаж обрешетки под металлоцерепицу

  • klub-masterov.ru

    Как правильно сделать мансарду под двухскатной крышей

    Особенности монтажа двухскатной мансардной крыши

    Мансарда – это жилое помещение, располагаемое непосредственно под скатами крыши дома. Очень часто в проект коттеджа или загородного дома закладывают мансардное помещение вместо обычного чердака. Такая мера требует дополнительных затрат, но и выгода очевидна – при правильном обустройстве мансарды жилое пространство увеличивается практически на целый этаж.

    Преимущества и недостатки двускатной крыши

    Классическим решением при строительстве мансарды считается ломаная крыша. Ее скаты состоят из двух частей, нижние – почти вертикальные, верхние – более пологие. Такая конструкция создает максимум пространства для подкровельного помещения. Но возведение ломаной крыши своими руками – непростая задача, так как сложной в этом случае получается стропильная система и усложняется укладка кровельного покрытия.

    Более доступный для монтажа своими руками вариант крыши – двухскатная. Это простая треугольная крыша с двумя прямыми скатами. Проект двухскатной крыши составить тоже проще, чем ломаной.

    Стропильная система может быть висячей, когда опорой для стропил являются только две стены, или наслонной. В последнем случае дополнительной опорой становится внутренняя несущая стена. Ограничением для висячей конструкции является расстояние между двумя стенами, к которым крепятся стропила, оно не должно превышать 10 м. Если это расстояние больше, то возможна постройка только наслонной конструкции.

    Недостатокдвухскатнойкрышив том, что из-за небольшого угла наклона скатов некоторый объем пространства по бокам теряется. Частично этот недостаток можно устранить, оборудуя своими руками пустые углы мансарды шкафчиками, полочками и тумбочками.

    Реализацию проекта двускатной мансардной крыши можно разделить на несколько этапов. В случае выбора висячей стропильной системы, порядок работ следующий:

    1. Укладка мауэрлата.
    2. Монтаж балок перекрытия.
    3. Сборка и установка стропильной системы.
    4. Монтаж теплоизоляции, обрешетки и контробрешетки.
    5. Укладка кровельного покрытия.

    Монтаж стропильной системы крыши

    Мауэрлат

    Мауэрлат является важной составляющей кровельной системы каменных и кирпичных зданий. Это брус 100×100 мм, укладываемый на стены, к которым крепятся стропильные ноги. Функцией такой опоры, помимо надежного крепления стропил, является равномерное распределение нагрузки на несущие стены.

    К стене мауэрлат может крепиться арматурой, анкерными болтами, шпильками. Пористый материал стены, например пенобетон, вынуждает использовать болты, длина которых в 3 раза больше толщины мауэрлата. Причина в том, что крепеж очень легко вытягивается из пористого материала. Самый простой вариант крепления своими руками – обвязывание толстой проволокой, ее укладывают в стену между рядами кирпичей или блоков.

    Совет!Для гидроизоляции мауэрлата под него стелется рубероид. Сам брус должен быть обработан антисептическими средствами.

    В деревянных бревенчатых постройках роль мауэрлата, как правило, выполняют бревна верхнего венца, поскольку переход от камня или кирпича к дереву не требуется.

    Установка мауэрлата на стену

    Сборка висячей стропильной конструкции

    Следующим шагом по проекту является установка балок перекрытия. Они монтируются на мауэрлат и служат основанием будущего пола мансарды.

    Установка деревянных балок перекрытия

    https://www.youtube.com/watch?v=eqv4iqbmo_k Далее собираются треугольники из стропильных ног. Сборку своими руками можно делать на земле, после чего готовые конструкции поднимать наверх и устанавливать в вертикальное положение. Верхнее соединение стропильных ног укрепляют ригелем, он фиксирует стропила, а в дальнейшем становится основой для потолка мансарды. На нижних концах стропил делаются запилы для крепления к мауэрлату. Фиксируются такие соединения гвоздями или металлическими скобами.

    Монтаж стропил двускатной крышиначинают с установки и закрепления крайних треугольников. Между ними натягивается прочная нитка или леска, с помощью которой выдерживают горизонталь при монтаже промежуточных стропил. Каждый установленный треугольник временно закрепляется укосинами в вертикальном положении. Расстояние между треугольниками должно быть одинаковым. В случае дощатых стропил шаг выбирается из диапазона 0,6–1 м. Если же стропила из бруса, то шаг увеличивается до 1,6–2,2 м.

    Совет!Хорошим решением является возведение фронтонов еще при строительстве стен. В этом случае крайние треугольники уже есть, так что установка системы стропил упрощается.

    Особенности наслонной стропильной системы

    Висячая стропильная конструкция крыши больше подходит для мансарды, так как при этом пространство внутри избавлено от дополнительных стоек. Но если все-таки впроекте выбрана наслонная конструкция двускатной крыши, то есть имеется внутренняя несущая стена, то нужно уделить внимание дополнительным элементам.

    Сначала на внутреннюю стену монтируется лежень. Обычно это брус, подобный мауэрлату, 100×100 мм или 150×150 мм. И крепится он аналогично (гидроизоляция тоже нужна). Далее на лежень устанавливаются стойки, а на них крепится коньковый прогон (коньковый брус), его параметры – 150×50 мм или 200×50 мм. Получившаяся конструкция должна быть закреплена укосинами. После этого можно устанавливать стропильные ноги. Верхними концами их крепят к коньковому прогону, нижними – к мауэрлату.

    Монтаж заканчивается зашиванием фронтонов, после чего, согласно проекту, можно приступать к работе с теплоизоляцией и кровлей.

    Монтаж стропильной системы двускатной кровли

    Обрешетка, контробрешетка, утепление

    После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

    Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

    Обрешетка двускатной кровли

    Гидроизоляция

    Для защиты от влаги, проникающей через кровельное покрытие, на стропила крепится пленка, слой гидроизоляции. Она кладется внахлест (10–15 см), начиная снизу. Крепится скобами с помощью степлера. Стыки должны быть склеены водостойким скотчем. Натягивать пленку не нужно, лучше, если она будет провисать. Рекомендуется использовать не просто пленку, а супердиффузионную мембрану. Ее преимущество в том, что помимо защиты от просочившихся через кровлю капель воды или конденсата, она способствует выведению влаги, которая все-таки попала в утеплитель, в виде испарений. Такая паропроницаемая подкровельная гидроизоляция обеспечивает просушку утепляющего материала.

    Далее на стропила набивается контробрешетка. Ее назначение – сделать крепление гидроизоляции более надежным, а также увеличить просвет между ней и кровельным покрытием. Своими руками все это проделать несложно.

    Какое кровельное покрытие предпочтительно

    Жилое мансардное помещение требует соответствующего кровельного покрытия. Нежелательно использовать кровельное железо и металлический профиль. Высокая теплопроводность металла потребует дополнительных расходов на улучшение теплоизоляции. Аналогично обстоит дело с уровнем шума – металлическая кровля будет причиной дискомфорта во время дождя и града. Лучше использовать битумную или натуральную черепицу. Еврошифер тоже подойдет. Монтировать кровлю двускатной крыши своими руками можно сразу после укладки обрешетки на гидроизоляцию.

    Тепло- и пароизоляция мансарды

    Утеплитель устанавливается изнутри помещения. Удобен в этом случае материал в форме плит. Если их ширина на 10–15 см больше расстояния между стропилами, то они встают враспор и хорошо держатся. Для жилищ средней полосы России потребуется несколько слоев утеплителя. Это должно быть отражено в проекте.

    Слой пароизоляции крепится снизу к утеплителю, так как испарения, поднимающиеся из жилого помещения к кровле, не должны попадать в утеплитель. Паропроницаемость пленки, используемой для пароизоляции, должна быть минимальной, в идеале – нулевой. Для крепления используются скобы и степлер. Затем монтируется обрешетка.

    Известный отечественный производитель пароизолирующих пленок – «Изоспан». Из зарубежных следует отметить люксембургский «Тайвек». Его продукция самая дорогостоящая, но по качеству превосходит аналоги других производителей.

    Этапы строительства двухскатной мансардной крыши своими руками

    На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

    Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

    Преимущества и недостатки

    Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

    1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
    2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
    3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
    4. Доступность. Все используемые материалы недороги и доступны для приобретения.
    5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

    Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

    • Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
    • Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
    • Конструкция предполагает возможность потери тепла в отопительные период.
    • Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

    Виды конструкции

    Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

    1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.

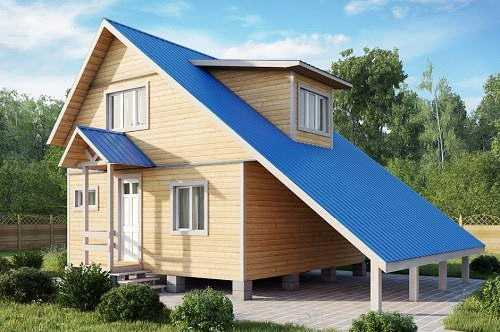

    2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
    3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.


    Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

    Устройство двухскатной крови с мансардой

    Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

    • Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
    • Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
    • Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
    • Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
    • Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
    • Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
    • Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
    • Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
    • Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

    Этапы установки

    Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни. Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды. Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

    В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки. Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером. Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

    Видео-инструкция

    Устройство двухскатной мансардной крыши

    Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

    Как устроена двухскатная мансардная крыша

    Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

    Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

    • опор или стропил . Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
    • обрешетка . Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
    • изоляционные материалы . Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

    Устройство и расположение элементов конструкции показаны на рисунке ниже.

    Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

    Двухскатная мансардная крыша своими руками

    Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

    Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

    1. Составление проекта . Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
    2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
    3. Подбор материалов . Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
    4. Просмотр обучающего виде о. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.

    Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

    Как правильно выбрать схему мансардной крыши

    Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

    • величину и вес конструкции . Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
    • свои силы . Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
    • внешний вид . Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

    Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

    Учитывая все эти факторы, определитесь с выбором.

    Оформление мансардного помещения

    Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

    Дома совершенно разные, но оба смотрятся очень красиво и интересно.

    Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

    Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

    Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

    Двухскатная крыша с мансардой – экономия средств

    И шалаш может показаться уютным жильем, но только летом, зимой же хочется находиться в тепле, и самым простым решением для большой семьи будет двухскатная крыша с мансардой на одноэтажном коттедже.

    Щипцовая и полувальмовая двухскатная крыша с мансардой

    В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

    Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

    Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

    Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.

    Двухъярусная мансарда под двускатной крышей

    Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

    Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

    Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную. А при наличии нескольких «дормеров», или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

    Конструкция двухъярусной мансарды не сложнее обычной стропильной системы, которая просто делается более частой и с увеличенным запасом прочности. Полом второму уровню служат, по сути, расположенные точно в центре между коньком и перекрытием стяжки стропил, которые тоже должны обладать высокой надежностью. Единственный недостаток такой конструкции – сложность расчетов, которые рекомендуется доверить специалистам в ближайшем архитекторском бюро, даже если строительством вы намерены заниматься самостоятельно. Следует учитывать, что для легких каркасных домов двухэтажные мансарды не предусмотрены.

    Просторная мансарда под ломаной кровлей

    Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

    Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

    Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

    klub-masterov.ru

    Построить двухскатную крышу – Строительство беседки с двускатной крышей своими руками

    Добавить комментарий

    Ваш адрес email не будет опубликован.
