Печи с водяным контуром для отопления частного дома – какую печь выбрать и почему + лучшие решения по проектированию

Содержание

Печи с водяным контуром для отопления

Отопление загородного дома, дачи и коттеджа предусматривает наличие системы отопления независимо от постоянного или периодического проживания. В системе отопления частного домостроения используются как котлы, так и печи, в качестве агрегатов, генерирующих тепло от сгорания топлива.

Заманчиво сделать отопление загородного дома на магистральном газе, имеющим неоспоримые преимущества перед отоплением на дровах. Однако газифицированный дом есть еще не у всех домовладельцев. Да и к бане, отдельному некапитальному строению на участке, не удастся подвести магистральный газ даже при его наличии в доме. В таких случаях стоит обратить внимание на печи с водяным контуром. Чтобы понять что из себя представляет такое оборудование, можно пройти по ссылке, где размещён большой каталог таких печей. В нашей статье будем разбираться с разновидностями таких печей и где они могут найти своё применение.

Структурно, в общих чертах, систему отопления для индивидуальных частных домов можно разделить на две большие группы:

  1. Отопление с применением радиаторов, по которым циркулирует нагретая котлом вода или незамерзающий теплоноситель;
  2. Воздушное отопление, использующее тепло, выделяемое от сгорания топлива, без его передачи теплоносителю. Наружная нагретая поверхность печи, где она установлена, отдает тепло воздуху и нагревает комнату.

Современное решение для печи – водяной контур

Котлы отопления передают тепло теплоносителю через контур, выполненный в виде «рубашки» или спирального теплообменника. Если такой теплообменник установить в печь или камин, то появятся дополнительные преимущества печи перед ее традиционным использованием.

Важные отличия:

  1. Тепло можно передать в другие помещения дома, где нет нагревания воздуха от печки.
  2. Регулировку температуры возможно производить в каждом помещении отдельно.
  3. Тепло распределяется по помещениям равномерно.
  4. Благодаря применению отопительных радиаторов уменьшаются скачки температуры, вызванные неравномерным горением дров;
  5. Расход дров уменьшается, за счет повышения КПД печи.

Важно!

Не надо забывать о том, что система отопления дома с отопительным контуром может замерзнуть, если в системе циркуляции используется вода. Применение незамерзающего теплоносителя на основе этиленгликоля или пропиленгликоля позволит полностью решить эту проблему.

Систему отопления можно укомплектовать электрическим котлом небольшой мощности, что позволит поддерживать температуру в ночное время, не испытывая трудности с растопкой дров в печи.

Конечно, стоимость печи с водяным контуром плюс расходы на циркуляционную систему отопления увеличивают затраты, которые идут на обустройство загородного дома. Но комфорт и удобство проживания людей в таком доме повышаются значительно. Рассмотрим, какие варианты печи с водяным контуром доступны сегодня.

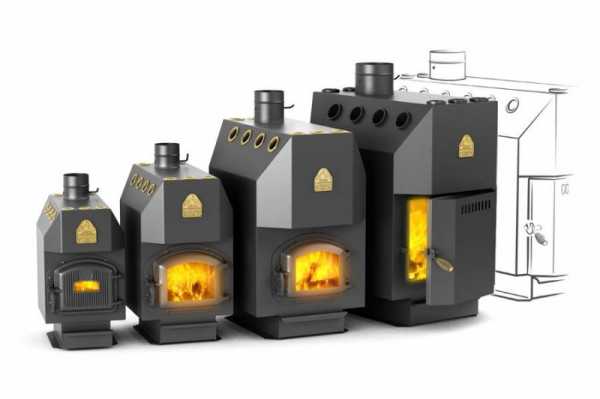

Стальная дровяная печь с теплообменником

Дровяная печь, выполненная из стали, чуть-чуть отличается от отопительного котла, работающего на твердом топливе. Отличие состоит в том, что у печи отсутствует «рубашка» по которой циркулирует теплоноситель. Однако такая печь имеет и преимущество перед котлом отопления. Она может быть снабжена варочной панелью, позволяющей использовать ее в традиционном варианте печи – для приготовления пищи.

Теплообменник стальной печи передает свое тепло не только теплоносителю. Внутренняя циркуляция воздуха позволяет осуществлять и небольшое конвекционное отопление.

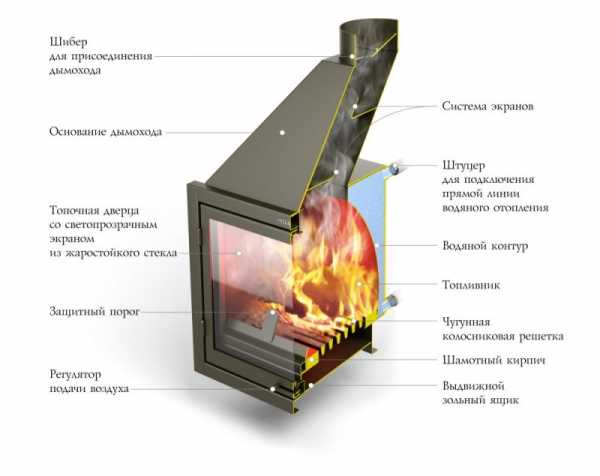

Камин в качестве отопительного агрегата всего дома

Красивая конструкция камина, его дизайн, комфортное тепло являются причинами, толкающими человека к его применению в загородном доме, даче. Да и престиж имеет не последнее значение.

Однако наличие камина и отопительного котла в одном доме требует:

  • покупки двух отопительных агрегатов, работающих на одинаковом топливе — дровах;
  • строительство двух шахт отвода дымовых газов.

Не надо забывать, что обычный камин имеет существенный недостаток — дрова быстро прогорают, не успевая отдавать тепло в помещение. КПД камина значительно меньше, чем у печи.

Важно!

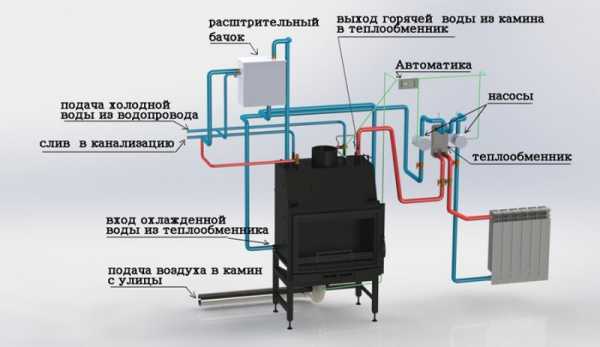

Важно. Если камин применяется в качестве отопительного агрегата с контуром отопления, то мы можем организовать систему отопления дома без отдельного помещения котельной, без использования котла, и без лишних дымоходов.

Нравится такая идея? Специалисты помогут рассчитать необходимую мощность теплообменника, устанавливаемого в камин, для обеспечения отопления всей площади дома.

Печь Булерьян – отопительный агрегат с большими возможностями

Название бренда происходит от канадских печи типа «буржуйки» с названием «Бренеран». И без применения отопительного контура печи Булерьян имеют замечательные особенности конструкции.

  1. Обеспечивают длительное горение топлива с его сгоранием пиролизным способом т. е. с небольшой подачей воздуха. Пиролизный процесс позволяет производить тление, а не горение дров, что увеличивает время выделения тепла;
  2. Пиролизные отходящие газы, выделяющиеся во время пиролиза по своей природе горючие, что позволяет их сжигать во второй топке котла. При этом система отопления получает тепло не только за счет тления дров, но и от сгорания газов. Это намного увеличивает КПД отопительной печи Булериан.
  3. В процессе монтажных работ печь Булериан может быть обложена кирпичом, что позволяет накапливать тепло и использовать его для конвекционного отопления.

С применением водяного контура отопления возможности печи еще больше расширяются. Система отопления может работать по принципу естественного розлива теплоносителя, т. е. без использования электрических циркуляционных насосов. При этом их установка в систему отопления возможна.

Важно!

Печи пиролизного типа хорошо работают только на дровах. Применение другого твердого топлива допускается, но его использование снижает КПД и может привести к засорению печи и дымохода твердыми отложениями продуктов сгорания.

Дрова для печи, работающих на принципе пиролиза, включая и печь Булериан, не должны быть сырыми. Однако их не требуется специально сушить. достаточно просто использовать из поленницы, где они прошли естественный процесс сушки.

Не рекомендуется эксплуатировать печь Булериан с открытой заслонкой или открытой дверкой. Все преимущества печи сразу пропадают и такой замечательный отопительный агрегат превращается в обыкновенную буржуйку.

Кирпичная печь с водяным контуром для отопления

Ничем конструкция кирпичной печи с водяным контуром не отличается от других отопительных агрегатов его имеющих. Есть только положительные стороны в таком использовании.

  1. Можно установить контур отопления в уже имеющуюся, существующую кирпичную конструкцию.
  2. Конструктив кирпича предполагает большую массу, способную аккумулировать, накапливать тепло длительное время.
  3. Кирпичная печь обладает большей площадью, позволяющей эффективно отдавать тепло в помещение.
  4. Большие габариты печи позволяют ее применять для полноценного приготовления пищи, располагая в ней не одну варочную конфорку, а несколько.

Обладая такими замечательными свойствами, кирпичная печь с водяным контуром, позволит ее использовать для комфортного отопления всего дома, включая подвальный, цокольный этаж.

Что лучше – чугун или сталь?

Однозначного ответа на этот вопрос дать невозможно.

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами. Может показаться, что чугун – лучший вариант изготовления для печей с водяным контуром отопления. Он более долговечен, его теплоотдача несколько выше, чем у стали. При этом и тепло аккумулируется лучше. Однако, при резких температурных перепадах, возникающих при растопке котла, имеющего водяной контур отопления, чугун может лопнуть. Его пластичность меньше стали. Если контур отопления подает из системы отопления теплоноситель с отрицательной температурой, а в котле начинают гореть дрова, то перепад температур может достигнуть критического значения.

Можно ли это предотвратить, или свести риск к минимуму? Да, возможно. Установкой байпасного циркуляционного насоса, подающего тепло с выхода котла на его вход. Отрегулируйте шаровыми кранами подачу, чтобы она была небольшая. Включайте перед первой растопкой котла, в сильные морозы, этот насос. Он будет подавать нагретый котлом теплоноситель на входной патрубок, разбавляя и нагревая теплоноситель, поступающий из холодной системы отопления. После небольшого прогрева дома байпасный насос выключается.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

  1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
  2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Применение ИБП для резервирования электропитания насосов отопления

При эксплуатации печей с контуром отопления и подключенных к напорной системе отопления с циркуляционным насосом производите его резервирование по электропитанию. Поскольку мощность таких циркуляционных насосов небольшая, может не превышать 60 Вт, возможно использовать для этих целей ибп (

источник бесперебойного питания) на инверторе, включающий в себя:

  1. сам инвертор, осуществляющий преобразование постоянного напряжения 12 вольт в переменное 220 вольт;
  2. аккумулятор, подающий на инвертор 12 вольт постоянного тока.

Такая система гарантированного электропитания подает напряжение, генерируемое инвертором на циркуляционный насос практически мгновенно, если внешняя сеть выключилась. Если установить аккумуляторную батарею достаточно большой емкости, или соединить параллельно несколько штук, то можно не только получить резервирование электропитания циркуляционного насоса, но и поддержать освещение в наиболее значимых частях всего дома.

Приведённый материал — обзорный, дающий общее представление о современных печах с водяным контуром. Покупку печей с контуром отопления лучше производить после консультации со специалистами.

kapitel-1.ru

Печь с водяным контуром — 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.


Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел  выдает до 90 процентов тепла.


К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить.  К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.


Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.


Фото печей с водяным контуром


Также рекомендуем посетить:

mojdominfo.ru

Кирпичная печь с водяным контуром

Печное отопление — давний и популярный способ обогрева частных домов, но оно не всегда эффективно. С помощью одной кирпичной печи сложно отопить большой дом, состоящий из нескольких комнат. В удаленных от печи помещениях температура будет значительно ниже, особенно при закрытых дверях. Один из способов повышения эффективности кирпичной печи и длительного обогрева частного дома — подключение к ней водяного отопительного контура. Как выглядит кирпичная печь с водяным контуром и какова цена вопроса при её изготовлении — подробно рассмотрим в данной статье.

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Как выглядит отопительный контур

Конструкция отопительного контура может быть разной, как и место его установки.

      Наиболее популярными вариантами считаются:

    • Самодельный котел — сварная металлическая емкость из стали толщиной 4-5 мм, вмонтированная в тело печи, с входным и выходным патрубком. Он может располагаться как над топкой, так и в другом месте, где при горении дров существенно повышается температура. КПД таких котлов — до 80%.
    • Водяная рубашка — конструкция, аналогичная котлам, но размещается она по всем сторонам топки, при этом эффективность нагрева будет максимальной. КПД — 85%.

  • Теплообменник, или регистр. Состоит из металлических, преимущественно стальных труб, сваренных в систему. Они надежны и долговечны, цена стали по сравнению с медью невысока. Может размещаться как в топке, так и в дымовых каналах. Использование труб повышает эффективность нагрева за счет увеличения площади соприкосновения горячего воздуха с металлом. КПД теплового контура при расположении в топке — до 90%, если же он располагается в дымовых каналах, где температура значительно ниже, КПД снижается и не превышает 70%.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

    Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:
  • перекрыть циркуляцию теплоносителя;
  • слить воду из батарей.
Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.
    Выйти из этой ситуации можно сделать двумя способами:
  • Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
  • Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.
При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

    1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
    2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
    3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.
Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым.
Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.
    1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
    2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
    3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
    4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
    5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
    6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
    7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.
Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!
  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

gidpopechkam.ru

Печное отопление с водяным контуром для частного дома или дачи

Вопрос обогрева жилья в зимнее время остро встает перед каждым, кто решает построить собственный дом. Электрические установки для многих слишком затратны в эксплуатации, а подключение к газопроводу далеко не везде является доступным.

Здесь альтернативой станет хорошо знакомая печь, не теряющая актуальности на протяжении многих столетий. Качественно смонтированное печное отопление с водяным контуром способно сделать дом теплым и уютным даже в самую суровую зиму.

Печь с водяным контуром для частного дома

Конструкция печи

Русская печь состоит из нескольких основных элементов:

Кирпичная печь с водяным контуром

  • Топка, в которой сгорают дрова.
  • Золосборник для быстрого очищения топки от золы.
  • Котлы – по ним дым и продукты горения поднимаются вверх.
  • Дымоотвод.

Нагреваются все четыре стены конструкции. Каждый квадратный метр печи способен обогреть более 30 м2 жилья, поэтому ее чаще располагают в центре дома. Для коттеджа большой площади иногда требуется два устройства, а печное отопление дачного дома вполне осуществимо с помощью одной небольшой печурки.

В качестве источника энергии (топлива) можно использовать дрова, брикеты. Основным материалом для строительства является красный кирпич. Кладка скрепляется глинистым раствором. Такая печь хорошо прогревается и отдает тепло в течение длительного времени. Раньше на лицевой стороне конструкции монтировали плиту для приготовления пищи, но сейчас такой необходимости нет.

Преимущества и недостатки печи как системы отопления

Несмотря на появление огромного количества технических новинок, предназначенных для отопления жилища, владельцы частных домов все же складывают печь.

Для этого есть несколько существенных причин:

Преимущество печи

  1. Экономичность. Услуги матера-печника обходятся намного дешевле, чем покупка современного оборудования, его монтаж и обслуживание. Печь можно сложить из кирпича и растворов, оставшихся после строительства дома. Эксплуатация и ремонт таких обогревателей также не требуют больших вложений.
  2. Высокая степень ремонтопригодности. За многие годы эксплуатации печь для водяного отопления потребует только незначительного косметического ремонта. Это намного проще, дешевле и быстрее, чем везти в сервис дорогостоящее оборудование.
  3. Вариативность конструкции. Современные мастера могут сложить печь любого размера и формы. Ее можно украсить оригинальным дизайнерским декором, лепниной, раскрасить в разные цвета. Есть даже конструкции, объединяющие в себе печь и камин.
  4. Атмосфера уюта, характерная только для старинных русских изб с печами.
  5. Энергоэффективность. Если рассчитывать КПД печи по энергии сгорания дров, то получится значение порядка 60%. Такие параметры составляют достойную конкуренцию жидкотопливным котлам.

  6. Возможность регулировать интенсивность горения в топке.

Скорость и интенсивность прогрева воздуха в помещениях определяется положением специальных заслонок.

Теперь о недостатках, которых тоже много:

  • Для получения тепла от печки требуется время. Кирпичная кладка достаточно долго прогревается.
  • Большие габариты конструкции отнимают полезную площадь жилых помещений. Печь по определению не может быть маленькой, от ее размеров напрямую зависит и ее эффективность.
  • Неравномерное распределение тепла в жилом пространстве снижает уровень комфорта. В непосредственной близости от печи всегда будет намного теплее, чем у стен.
  • Пыль, опилки от дров, сажа и зола. В комнате, где расположена топка, придется чаще убирать.
  • Наличие открытого огня и сухих дров – это факторы повышенной пожарной опасности. Во время горения топлива за печью придется следить и не отлучаться из дома.
  • Возможность попадания угарного газа в жилые помещения при неправильной эксплуатации печи.

Печное отопление с водяным контуром

Устранить некоторые недостатки печного отопления помогает устройство водяного контура. Система трубопроводов и радиаторы равномерно распределяют тепло по комнатам, прогревают полы и самые дальние уголки.

Печное отопление с водяным контуром также снимает ограничение по площади. В этом случае одна печь способна обогреть несколько комнат одновременно, работая в системе, как котел на твердом топливе.

Основное отличие, оно же преимущество кирпичной кладки перед современными котлами – прогревание самой конструкции. Стенки печи тоже отдают тепло, поддерживая высокую температуру теплоносителя и окружающего воздуха в течение некоторого времени даже после прогорания дров.

Зачем нужен регистр?

Правильная кладка печи

Регистр – важная часть любого отопительного контура с жидким теплоносителем. Потребуется он и в печном отоплении. Регистр представляет собой теплообменник (змеевик), установленный над печью. Именно в нем будет происходит нагрев и равномерная циркуляция воды.

Размер и форма регистра зависят от рабочих параметров контура, чаще всего деталь изготавливают на заказ из коррозионно устойчивой листовой стали. Этот материал легко обрабатывать, чистить от сажи и накипи, а высокий коэффициент теплопроводности обеспечивает хороший прогрев воды в системе. Можно собрать теплообменник из старых труб, а домовитые хозяева даже изготавливают его своими руками.

Особенности проектирования печного отопления с водяным контуром

Как уже говорилось выше, печь с водяным котлом – довольно опасная конструкция. Составлением проекта должен заниматься специалист, способный учесть все тонкости.

Вот наиболее важные моменты:

Проектирование печного отопления с водяным контуром

  • Отопление лучше проектировать до начала строительства дома, чтобы продумать наиболее оптимальную планировку жилого пространства. Печь располагают как можно ближе к центру, обеспечивая свободный доступ к топке. Не рекомендуется размещать лицевую часть конструкции в комнате, лучше вынести ее в прихожую или межкомнатный коридор.
  • При близком расположении печи и межкомнатных перегородок стоит предусмотреть между ними воздушный зазор или вентилируемый отступ, чтобы деревянные конструкции не перегревались. Для большей безопасности можно выложить перегородки со стороны печи кирпичом или выполнить облицовку из огнестойких материалов. Это снизит пожароопасность отопительной системы.

При составлении проекта производят тепловые расчеты для регистра, чтобы определить его основные параметры. Под конкретный теплообменник в последствии легче складывать печь. Можно поступить и наоборот – сначала выполнить кирпичную кладку, а потом установить змеевик. Но такой процесс будет более длительным и сложным.

Монтаж печного отопления

Монтаж печного отопления

Печное отопление в частном доме начинается непосредственно с кирпичной кладки. Грамотно сложить конструкцию самостоятельно вряд ли получится. Есть мастера, в совершенстве владеющие этой профессией. Владельцу дома необходимо выполнить подготовку, а в случае с вновь построенным жильем эта обязанность возлагается на рабочих.

Если площадь дома большая и планируется устройство печи весом более 750 кг, потребуется специальный фундамент в том месте, где она будет установлена. Постамент должен отделяться от основного фундамента небольшим зазором, заполненным песком. Особое внимание уделяют и термоизоляции пола в этой части дома. Тип печи и способ кладки выбирается, исходя из площади и количества отапливаемых помещений. Монтаж водяного контура ничем не отличается от устройства отопления при электрическом или газовом котле.

Если решено смонтировать систему на основе уже существующей печи, потребуется частично разобрать кладку, выполнить замеры и тщательно подобрать подходящий регистр. После установки теплообменника конструкция восстанавливается.

Специалисты рекомендуют устанавливать в систему насос, чтобы снизить риск закипания воды в регистре.

Печное отопление с теплоносителем – относительно простой и дешевый способ обогреть свое жилище зимой. Для загородного дома такой вариант будет самым оптимальным.

canalizator-pro.ru

Печи с водяным контуром для отопления частного дома – какую печь выбрать и почему + лучшие решения по проектированию

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
