Диаметр dy – Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.

Содержание

Таблица соответствия Ду, DN диаметров номинальных = "условных проходов" = диаметров условных (устарело), резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Сочленения и присоединения. Стандарты на фланцы, резьбы, размеры труб, шпонки, электрические и механические соединения / / DN - диаметр номинальный. DN / Ду - диаметр условный. Диаметры условные, номинальные, Ду, DN, NPS и NB. Условный проход. Метрические и дюймовые диаметры. SDR. S. PN. DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду).  / / Таблица соответствия Ду, DN диаметров номинальных = "условных проходов" = диаметров условных (устарело), резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.

Таблица соответствия Ду, DN диаметров номинальных= "условных проходов" = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN. DN крана (Ду), DN задвижки (Ду), DN фланца (Ду), DN мутфты (Ду), DN трубы (Ду), DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду).   Вариант для печати.

  • DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП - трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС - трубы стальные электросварные по ГОСТ 10704-91
  • БШ - трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная - ПЭ, ПП, ПВХ....
Соответствие Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Номинальный (Условный)
диаметр Ду, DN
Диаметр в дюймах,
в т.ч. диаметр
резьбы G"
Наружный диаметр трубы D, мм
DIN / EN ВГП ЭС, БШ Полимерная
10 3/8"  17,2 17 16 16
15 1/2"  21,3 21,3 20 20
20 3/4"  26,9 26,8 26 25
25 1"  33,7 33,5 32 32
32 1 1/4"  42,4

dpva.ru

номинальный диаметр трубопровода, что такое ДУ, условный проход

Содержание:

Стандартные размеры условных диаметров труб

Как маркируются трубы

Классификация труб по условному сечению

Параметры условных проходов труб из полипропилена

В данной статье речь пойдет о такой важной характеристике любых труб, как условный диаметр. Мы расскажем, что такое условный проход трубопровода, какими они бывают, а также как классифицируются трубы в зависимости от величины условного диаметра.

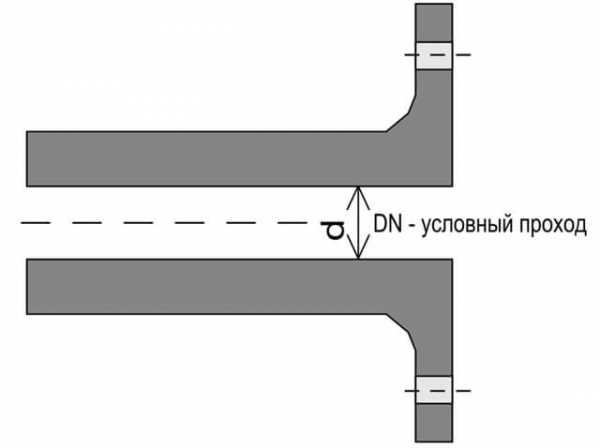

Итак, в первую очередь стоит сказать, что условный диаметр трубы – это усредненное значение внутреннего сечения труб, которое определяет их пропускную способность. ГОСТ 28338-89 определяет классификацию труб именно по этому значению. К тому же, по данному параметру подбираются не только трубы, но и фитинги.


Важно понимать, что от пропускной способности трубы будет зависеть сфера ее применения и возможная конфигурация трубопровода.

Стандартные размеры условных диаметров труб

Согласно ГОСТ 28338-89 вся трубная продукция подразделяется на 40 стандартных и 9 специальных типоразмеров условного прохода. В целом, диаметр условного прохода трубы может колебаться в пределах 2,5-4000 мм.


К специальным можно отнести трубопрокаты с диаметрами 16, 63 и 160 мм, которые применяются только в системах гидравлического или пневматического типа. А типы изделий с условным сечением в 0,175; 2,6; 3,2; 3,6 и 3,8 метров относятся к трубопрокатам особого назначения и в быту не применяются.

Как маркируются трубы

Чтобы было понятно, что такое ДУ трубы, нужно рассказать об общепринятой маркировке труб согласно ГОСТ. То есть, «ДУ» – это номинальный диаметр, а его величина указывается в цифровом выражении. Например, если номинальный диаметр трубопровода составляет 150 мм, то маркируются такие изделия ДУ 150.

Тем не менее, отметим, что реальные показатели внутреннего сечения труб с подобной маркировкой могут быть совсем иными. В частности, с такой маркировкой могут выпускаться трубопрокаты с внешним и внутренним сечением в 156/144 или 156/149 мм.


Связано такое расхождение с тем, что в ГОСТ предусмотрены только два стандартных размера сечения – 125 и 150 мм. Следовательно, данные значения проходов округляют в большую сторону до «условного» показателя.

Поскольку трубная продукция отечественного и импортного происхождения должна быть сходна по размерам, за границей приняты такие же стандарты условных размеров, а трубы маркируют DN.

Классификация труб по условному сечению

Диаметр условного прохода трубы – это один из параметров, который во многом зависит от типа производства стальных изделий.

В целом различают четыре типа труб в зависимости от технологии производства:

  • 20-500 мм – такие изделия производят путем горячей прокатки согласно ГОСТ 8732-78;
  • 5-250 мм – подобные значения определены ГОСТ 8734-75 для способа холодного проката;
  • 10-1400 мм – данная группа трубопрокатов относится к сварным изделиям, имеющим продольные швы, а их параметры указаны в ГОСТ 10704-91;
  • 160-2400 мм – это границы размеров для сварных стальных труб со спиральными швами, приведенные в ГОСТ 8696-74.


В данном случае, стальные трубопрокаты представлены в 38 типоразмерах, номинальные диаметры в которых колеблются от ДУ 5 до ДУ 2400. В их число входят и четыре специализированных группы, которые предусмотрены для систем гидравлического и пневматического типа.

Стоит отметить, что параметры номинального диаметра труб указываются не только в ГОСТ со стандартной классификацией и характеристикой сортамента, но и в справочной литературе, специальных таблицах. Там же можно найти данные о максимальных значениях рабочего давления в системе, продольной и поперечной нагрузке, а также иную информацию, которая может быть связана с условным проходом трубопроката и видом его сечения. Читайте также: "Что такое условный диаметр труб – стандарты и нормы".

Параметры условных проходов труб из полипропилена

Для изделий из полимеров, в частности, полипропиленовых труб, параметры условного прохода предусмотрены ГОСТ 18599-2001. Согласно этому документу пластиковые трубы делятся на 32 типоразмера с граничными значениями диаметров в 10 и 1600 мм.


Вместе с тем, данный документ распределяет все изделия на 7 групп в зависимости от толщины стенок – их размеры колеблются в пределах 2-70 мм, а рабочее давление разнится от 0,16 до 2 МПа.

Таким образом, можно сделать вывод, что от показателя условного прохода трубопроката зависит не только максимально допустимое давление в системе, но и пропускная способность трубопровода. Это важно учесть на этапе проектирования любой магистрали.


trubaspec.com

Таблица соответствия Ду, DN диаметров номинальных = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN

Таблица соответствия Ду, DN диаметров номинальных = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN

  • DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП - трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС - трубы стальные электросварные по ГОСТ 10704-91
  • БШ - трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная - ПЭ, ПП, ПВХ....
Соответствие Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Номинальный (Условный)
диаметр Ду, DN
Диаметр в дюймах,
в т.ч. диаметр
резьбы G"
Наружный диаметр трубы D, мм
DIN / EN ВГП ЭС, БШ Полимерная
10 3/8"  17,2 17 16 16
15 1/2"  21,3 21,3 20 20
20 3/4"  26,9 26,8 26 25
25 1"  33,7 33,5 32 32
32 1 1/4"  42,4 42,3 42 40
40 1 1/2"  48,3 48 45 50
50 2"  60,3 60 57 63
65 2 1/2"  76,1 75,5 76 75
80 3"  88,9 88,5 89 90
90 3 1/2"  101,6 101,3 102 110
100 4"  114,3 114 108 125
125 5"  139,7 140 133 140
150 6"  168,3 165 159 160
160 6 1/2"  177,8 - 180 180
200 8"  219,1  - 219 225
225 9"  244,5  - 245 250
250 10"  273  - 273 280
300 12"  323,9  - 325 315
400 16"  406,4  - 426 400
500 20"  508  - 530 500
600 24"  609,6  - 630 630
800 32"  812,8  - 820 800
1000 40"  1016  - 1020 1000
1200 48"  1219,2  - 1220 1200
  • DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП - трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС - трубы стальные электросварные по ГОСТ 10704-91
  • БШ - трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная - ПЭ, ПП, ПВХ....

dpva.ru

Соответствие Ду (DN) и Дюймам

Представлена таблица Ду и DN в дюймах.

№ п.п.Ду или DNДюймы№ п.п.Ду или DNДюймы№ п.п.Ду или DNДюймы
1.61/8"15.1506"29.90036"
2.81/4"16.175*7"30.100040"
3.103/8"17.2008"31.105042"
4.151/2"18.225*9"32.110044"
5.203/4"19.25010"33.120048"
6.251"20.275*11"34.130052"
7.321(1/4)"21.30012"35.140056"
8.401(1/2)"22.350*14"36.150060"
9.502"23.40016"37.160064"
10.652(1/2)"24.450*18"38.170068"
11.803"25.50020"39.180072"
12.90*3(1/2)"26.60024"40.190076"
13.1004"27.70028"41.200080"
14.1255"28.80032"42.220088"

* - трубы с таким Ду редко используются в РФ.

Условный обозначения размеров труб

Ду - Диаметр условный.
DN - Диаметр номинальный.
NPS - Номинальный размер.

ВНИМАНИЕ!  Ду, DN, NPS - это не внутренний и/или внешний диаметр труб - это условное обозначение.

gormaster.org

Таблица перевода диаметров труб из дюймов в мм

Таблица перевода диаметров труб из дюймов в мм



Диаметр условного прохода трубы, мм Диаметр резьбы, дюйм Наружный диаметр трубы, мм
Труба стальная водогазопроводная Труба бесшовная Труба полимерная
10 3/8" 17 16 16
15 1/2" 21,3 20 20
20 3/4" 26,8 26 25
25 1" 33,5 32 32
32 1 1/4" 42,3 42 40
40 1 1/2" 48 45 50
50 2" 60 57 63
65 2 1/2" 75,5 76 75
80 3" 88,5 89 90
90 3 1/2" 101,3 102 110
100 4" 114 108 125
125 5" 140 133 140
150 6" 165 159 160

www.smetdlysmet.ru

Диаметр условного прохода Дy и дюйм в сантехнике

Каждому, кому приходиться заниматься сантехникой, сталкивается с такими понятиями, как диаметр условного прохода (Дy, Dy) и дюйм. Что они означают, что это такое и зачем они нужны, постараемся коротко объяснить. Сразу хочу заметить, что хоть эти величины и непрерывно связаны между собой в сантехнике, но они могут отличаться в действительных размерах. Вот поэтому, их обычно просто приравнивают друг к другу, к ближайшим стандартным значениям диаметра условного прохода Дy или дюйма.

Диаметр условного прохода (Дy, Dy)

В частном доме чаще всего используют трубы для водопровода и отопления диаметром Ду15, 20, 25, 32, 40, 50. Для канализации Ду50, 100, реже для внутренней - Ду32, 40 и для наружной - Ду150.

Что означают и что это такое Ду15, Ду20, Ду25 ... А все очень просто, 15, 20... - диаметр условного прохода в миллиметрах. Так же имеет место буквенное обозначения на сантехнической арматуре, схемах, чертежах и в описании DN (Dn) - номинальный (фактический) диаметр (Фото 1).

Диаметр условного прохода (Дy) ориентировочно соответствует внутреннему диаметру на просвет элементам трубопроводов (различных труб, запорно-регулирующей арматуры или соединительных фитингов). Для чего это делается? Стальные трубы, которые применяются при монтаже водопроводов или газопроводов, при одинаковом наружном диаметре, могут иметь фактически разные величины внутреннего диаметра.

Например, у водогазопроводной трубы Ду15 с наружным диаметром 21,3 мм толщина стенок составляет: для легких 2,5 мм, обыкновенных 2,8 мм, усиленных 3,2 мм. Тоже самое и касается труб канализации. Или наоборот, внутренний диаметр труб из разных материалов может быть одинаковым, а толщина стенок разная, при равнозначном Ду. Вот поэтому и называется "условный проход". Как было упомянуто выше, все приравнивается к ближайшим стандартным значениям.

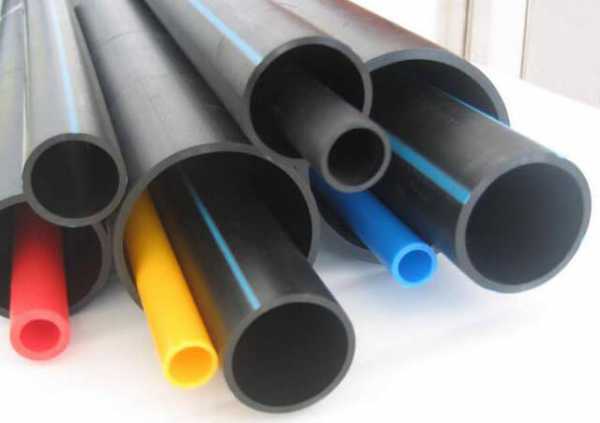

На (Фото 2) пластиковые 20 трубы с разными размерами внутреннего и наружного диаметра, но имеющие одинаковый Ду15 (1/2").

Проще говоря, не специалисту лучше принять все как есть и не ломать голову над сантехническими нюансами, тем более такая же история с дюймами в сантехнике.

Перевод дюймов трубной резьбы! в миллиметры диаметров условного прохода (Дy мм), обычно применяемых в быту:

1/2 (0,5)     - 15 мм
3/4             - 20 мм
1                - 25 мм
1 1/4 (5/4)  - 32 мм
1 1/2 (1,5)  - 40 мм
2                - 50 мм

Дюймы в сантехнике

Кого-то, приведенные выше цифры 1/2, 3/4..., поставят в тупик. Что это такое и  что они означают. Числа 1/2, 3/4 - это дроби, что означает одна вторая (пол, 0,5) дюйма и три четверти (три четвертых) дюйма. Чаще встречаются обозначения дюймов в обыкновенных дробях 1 1/4 (дюйм с четвертью), 2 1/2 (два с половиной дюйма), реже в десятичных 1,5, 2,5 с двойным штрихом ("), который ставится за числом без пробела, например, 3/4", 2".

Дюймы появились у нас еще с петровских времен и до сих пор они являются неотъемлемой частью сантехнического оборудования. Для нас конечно сподручнее метрическая система мер, но приходится делать перевод дюймов в метры, сантиметры, миллиметры, в не удобные десятичные дроби с сотыми и тысячными долями. 1 дюйм равен 25,4 мм = 2,54 см = 0,254 м.

Ниже указаны стандартные наружные диаметры водогазопроводных труб (мм) и их дюймовый эквивалент:
21,3     - 1/2
26,8     - 3/4
33,5     - 1
42,3     - 1 1/4
48        - 1 1/2
60        - 2
75,5     - 2 1/2
88,5    - 3
101,3  - 3 1/2
114     - 4
140     - 5
165     - 6

В практике часто приходится сталкиваться с трубами других промежуточных размеров, отличительных от указанных выше, например, 57 мм, что соответствует трубам на 2" - 60 мм.

Теперь Вам понятно, что диаметр условного прохода Дy и дюйм в сантехнике не такая простая вещь, как может показаться на первый взгляд. Хотя если во всем этом разобраться, не так уж очень сложно.

sewerage-house.ru

Диаметры труб

Какие существуют диаметры труб?

Водогазопроводные трубы имеют 2 основные характеристики (диаметра).

  1. Внутренний диаметр труб или по-другому, условный проход трубы Dу
  2. Наружный диаметр труб

Внутренние диаметры труб:

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

В таблице указаны размеры труб (диаметры) в мм и дюймах:

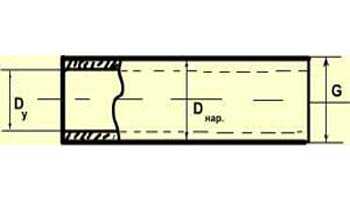

Условный проход трубы (Dy) мм

Диаметр резьбы (G), дюйм

Наружный диаметр трубы (Dн), мм

Труба стальная водогазопроводная

Бесшовная

Полимерная

10

3/8"

17

16

16

15

1/2"

21,3

20

20

20

3/4"

26,8

26

25

25

1"

33,5

32

32

32

1 1/4"

42,3

42

40

40

1 1/2"

48

45

50

50

2"

60

57

63

65

2 1/2"

75,5

76

75

80

3"

88,5

89

90

90

3 1/2"

101,3

102

110

100

4"

114

108

125

125

5"

140

133

140

150

6"

165

159

160

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

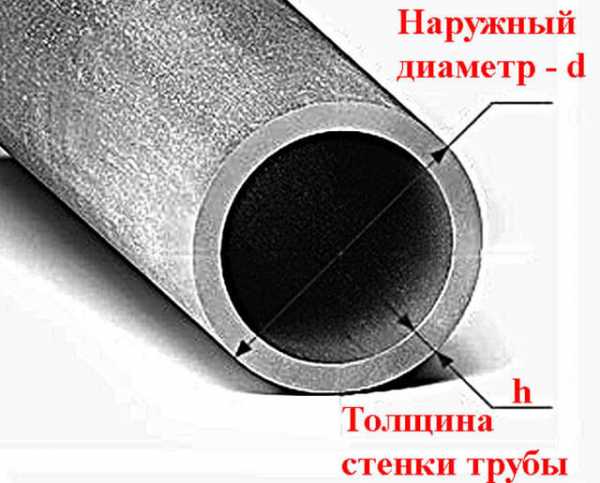

Наружные диаметры труб и толщина стенки труб:

Наружный диаметр, Dн мм

Толщина стенки, мм

Трубы стальные водогазопроводные ГОСТ 3262-75

15

2,8

20

2,8

25

3,2

32

3,2

40

3,5

50

3,5

Трубы стальные электросварные ГОСТ 10704-91 ГОСТ 10705-80

57

3,5

76

3,5

89

3,5

4,0

102

3,5

4,0

108

3,5

4,0

114

4,0

4,5

133

4,0

4,5

159

4,5

5,0

6,0

Пластиковые трубы

10

2,0

1,7

1,4

1,2

1,0

0,8

0,6

0,5

0,5

12

2,4

2,0

1,7

1,4

1,1

0,9

0,8

0,6

0,6

0,5

0,5

16

3,3

2,7

2,2

1,8

1,5

1,2

1,0

0,8

0,7

0,7

0,6

0,5

20

4,1

3,4

2,8

2,3

1,9

1,5

1,2

1,0

0,9

0,8

0,7

0,7

0,5

25

5,1

4,2

3,5

2,8

2,3

1,9

1,5

1,2

1,1

1,0

0,9

0,8

0,7

0,5

32

6,5

5,4

4,4

3,6

2,9

2,4

1,9

1,6

1,4

1,3

1,1

1,0

0,8

0,7

0,5

xn--b1ahhahznja9a.xn--p1ai
