Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

1. Рассчитывается общий вес будущего дома.

2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).


3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

• Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
• Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:

Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
3. Несъемная опалубка: рубероид.
4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Инструменты

1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.

Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент.
   Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.

Уширение буром ТИСЭ	Уширение штыковой лопатой

3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
1. Бетономешалка
2. Мастерок
3. Ведро
4. Лопата совковая

Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

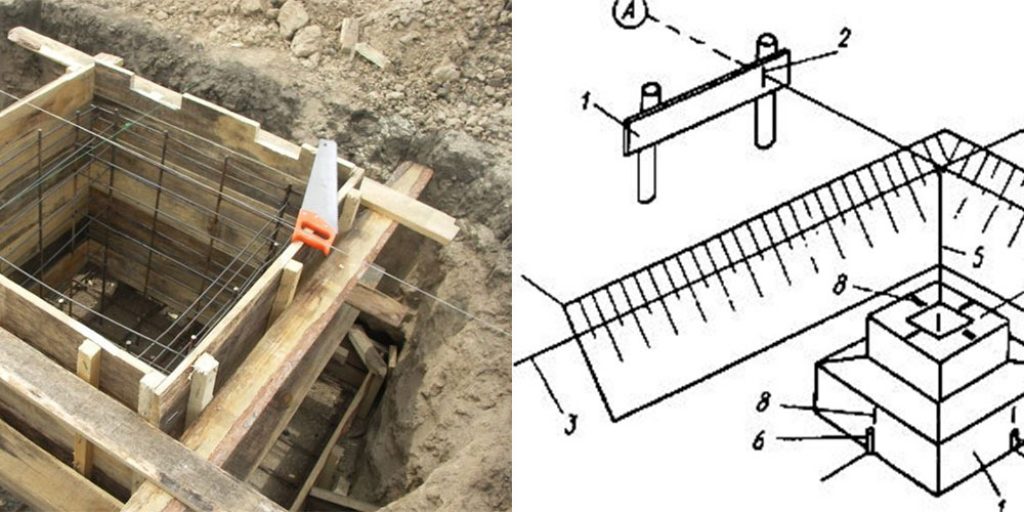

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Делаем уширения  внизу скважин

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см.

Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

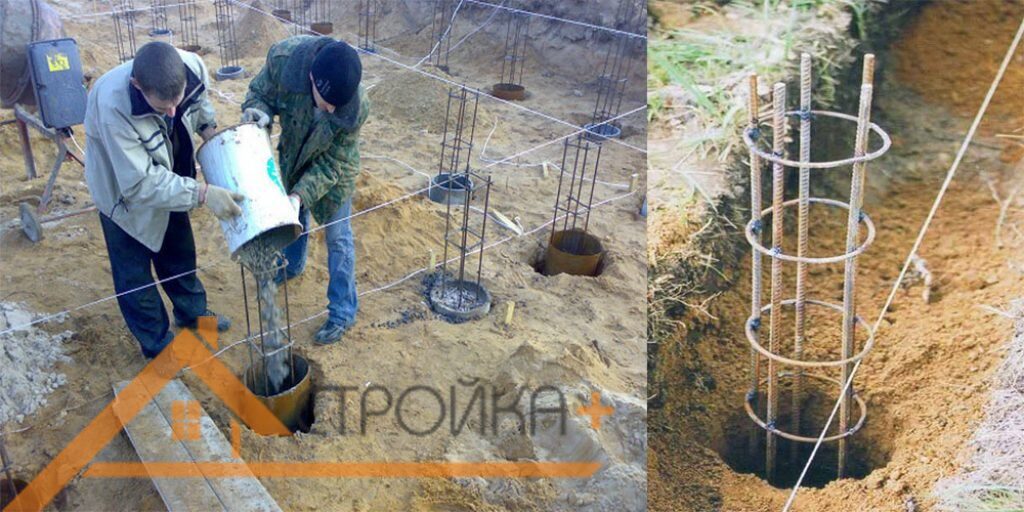

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.


После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.


8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Похожие статьи:

Опалубка из рубероида для столбчатого фундамента своими руками

Опалубка из рубероида для столбчатого фундамента

Современное домостроение обладает таким набором технологий и материалов, что построить сегодня дом можно быстро, качественно и с умеренными затратами. Существующие методики ведения строительства позволяют достигать отличных результатов. Например, фундамент, который может иметь множество вариантов исполнения с разными характеристиками и особенностями возведения. Среди прочих разновидностей оснований растущим спросом сейчас пользуются столбчатые типы. При правильном создании, такое основание станет прекрасным решением для многих проектов.

Опалубка для столбчатого фундамента становится ключевым элементом – она задает прочность конструкции и направленность опор. Поэтому правильно подобранная и качественно собранная опалубка под столбчатый фундамент гарантирует достижение необходимой прочности конструкции.



Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

1. Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
2. Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
3. Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве. Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
4. Металлическая (или асбестовая) труба. Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

1. Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
2. Если грунт нестабильный, то важно дойти до несущего грунта.



к оглавлению ↑

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

1. Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
2. Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
3. Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
4. Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.
5. Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
6. Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
7. После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
8. Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют. Важно достичь установленной глубины усадки арматуры в бетонную смесь.
9. Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.



Опалубка для столбчатого фундамента своими руками

При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.

Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.

Описание опалубки

Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:

• они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
• монтаж и демонтаж должен осуществляться просто и быстро;
• формы должны быть герметичными, чтобы исключить утечки бетонного раствора.

Опалубка для фундамента столбчатого типа может быть:

• Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
• Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.

Материалы для изготовления

Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.

Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.

Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:

• ДСП;
• фанеру с ламинированной поверхностью;
• стальные листы.

Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.

При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.

Щитовая опалубка

Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.

Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.

Металлический лист и трубы

Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.

Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.

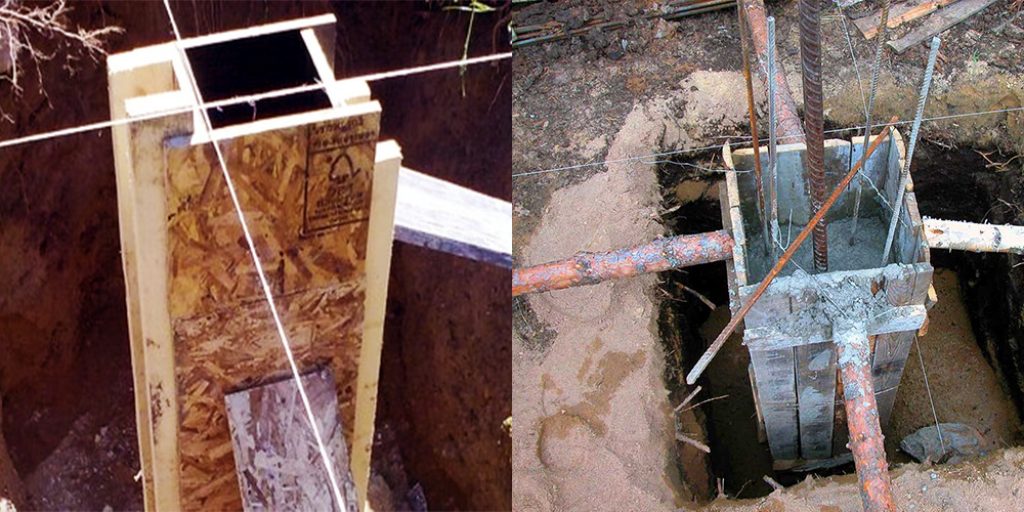

Дерево и фанера

Дерево и фанера – это самые популярные материалы для создания опалубки, в том числе и для столбчатого фундамента. Материалы доступны по цене и удобны в работе. Из материала собирают щиты, из которых потом формируют короба.

Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.

Монтаж и демонтаж опалубки

Монтаж опалубки из досок проводится так:

• выполняется разметка расположения столбиков;
• производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;
• устраивается песчаная подушка;
• собирается каркас из стальной фурнитуры;
• производится нарезка досок и бруса для сборки щитов;
• сколачиваются щиты по заданным размерам;

Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.

• теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
• производится заливка бетона;
• к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.

Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

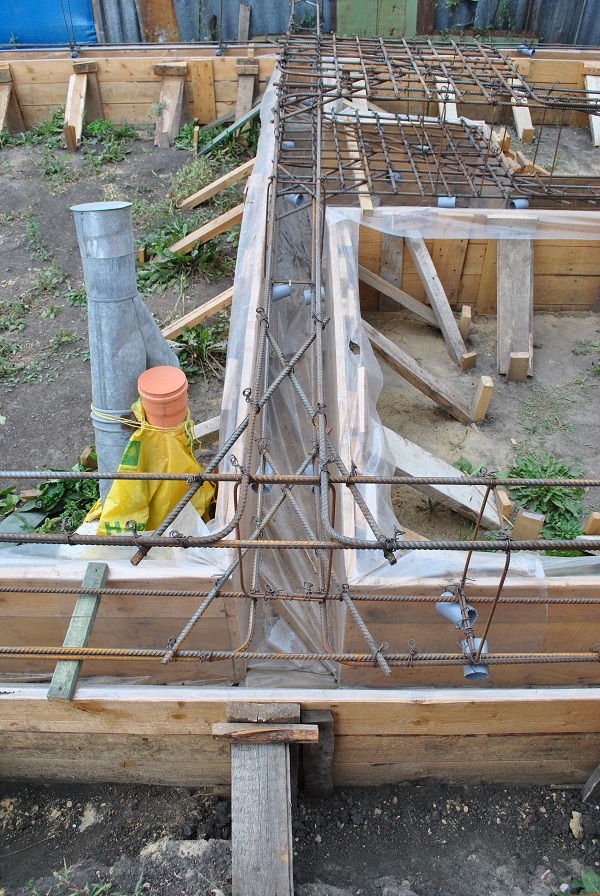

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Опалубка для фундамента: устройство и виды

При изготовлении железобетонных конструкций в пятне застройки опалубка для фундамента может стоить до 20 – 30% от общего бюджета фундамента. Например, высота щитов для ленты глубокого заложения достигает 2 – 2,5 м, для каждой несущей стены понадобится две таких палубы. Поэтому экономический расчет с учетом применения пиломатериалов на дальнейших этапах строительства после распалубки позволяет существенно снизить смету работ.

Проектирование и расчет опалубки

Вся информация по опалубочным работам собрана в ГОСТ Р 52085 от 2003 года. Согласно этому стандарту, материалы, из которых изготавливается опалубка, рассчитываются на нагрузки:

• горизонтальные – боковое давление смеси P_max, ветровая нагрузка
• вертикальные – от хождения рабочих, веса арматурных сеток, каркасов, бетона, массы пиломатериалов (сама опалубка)

По чертежам можно вычислить общий вес палуб, нагрузки от рабочих принимаются 250 кг/м², арматуры 100 кг/м², бетона 2500 кг/м². Ветровые нагрузки указаны в таблицах СНиП 2.01. Боковое давление рассчитывается с учетом коэффициентов:

• подвижность смеси – 0,8 – 1,2
• температура бетона – 0,85 – 1,15 (для 25 – 10 градусов, соответственно)

Учитывается скорость заполнения опалубки бетоном в течение часа. При использовании глубинных вибраторов добавляется 400 кг/м².

Внимание: Ввиду значительных горизонтальных нагрузок при бетонировании ленточных фундаментов глубокого заложения рекомендуется арендовать металлическую опалубку. Для всех других типов фундаментов можно обойтись самодельными щитами.

Виды опалубки

Для профессиональных застройщиков промышленность выпускает опалубку унифицированных размеров следующих типов:

• несъемная – обычно из экструдированного пенополистирола, остается на поверхностях конструкции, служит утеплителем, недостатком является высокий расход (на внутренних поверхностях теплоизоляция не нужна), бюджет строительства
• подъемно-переставная – перемещается кранами, транспортируется спецтехникой
• скользящая – применяется для столбчатых, ленточных фундаментов
• блочная – готовые крупноформатные блоки
• крупнощитовая – только для профессиональных компаний, больших объемов
• мелкощитовая – наиболее распространенный вариант в малоэтажном строительстве

Кроме того, опалубка классифицируется по признакам:

• назначение – вертикальная, горизонтальная
• материалы – деревянная (фанера, ОСБ, ДСП, обрезная доска, ЦСП), полимерная, алюминиевая, стальная, комбинированная (металлокаркас + фанерная палуба)
• температура – без утепления, греющая, теплоизолированная, специальная
• оборачиваемость – инвентарная (многоразовая), разовая (несъемная, съемная)

Индивидуальные застройщики используют преимущественно разовую опалубку из деревянных щитов, полиэтиленовых, асбоцементных труб, свернутых в цилиндр кусков рубероида (для буронабивных свай)

Внимание: Для экономии бюджета строительства частные застройщики широко используют отливку МЗЛФ в земляную опалубку без щитов. Технология получила название щелевого фундамента, однако не удовлетворяет требованиям СП 22. 13330 в части гидроизоляции, утепления ленты, отмостки, обратной засыпки пазух траншей нерудным материалом. Использовать этот вариант категорически не рекомендуется.

Столбчатый фундамент

При бетонировании столбов может использоваться опалубка колонн либо самостоятельно сколоченные из обрезной доски палубы. При этом необходимо учесть:

• для каждого столба понадобится два закладных, два накрывных щита
• закладные щиты имеют размер стенки столба
• накрывные щиты прислоняются к торцам закладных, длиннее размера колонны на 10 см с каждой стороны

Подобная схема облегчает регулировку внутреннего размера, взаимную фиксацию элементов, бережную распалубку. Несущая способность столбов часто увеличивается за счет нижнего уширения подошвы плитами. В этом случае используется другая схема опалубки:

• вначале монтируются щиты для плиты (высота 30 см либо кратна этому размеру)
• на эту квадратную конструкцию устанавливаются 4 доски на ребро
• закладные, накрывные щиты колонны крепятся к этим доскам вертикально

Подобная конструкция позволяет установить общий для всего столба арматурный каркас (сетка в плите + вертикальные стержни с хомутами в колонне), уложить бетон внутрь нее за один прием. Это обеспечит монолитность конструкции, повысит эксплуатационный ресурс.

Внимание: Для определения осей столбчатого фундамента вдоль стен натягиваются шнуры, с которых отвешиваются центра столбов, от которых берутся все размеры.

Свайный фундамент

Ввиду того, что скважины для буронабивных свай изготавливаются бурением, используется трубчатая съемная, несъемная опалубка нескольких типов:

• асбоцементная труба – обычно несъемная, обладает самонесущей способностью, увеличивает жесткость конструкции
• полиэтиленовая труба – надежно гидроизолирует бетонную конструкцию от почвенных, грунтовых, верхних вод, остается на свае на весь период эксплуатации
• рубероид – от рулона отрезается кусок нужной длины, ленту сворачивают в цилиндр, скрепляют степлером, гидроизоляционные свойства низкие, это бюджетный вариант

Внимание: Стыковать по длине удобнее полимерные трубы, имеющие резьбовые соединения. Для асбоцементных изделий потребуются муфты, увеличение диаметра скважины.

Ленточный фундамент

Для незаглубленного ЛФ, монолитного пояса высотой в пределах 20 см обычно достаточно одной доски подходящей ширины. Внутренний размер выставляется распорками, снаружи через 40 – 60 см вбиваются колышки либо устанавливаются тяжелые бетонные блоки.

Для МЗЛФ высотой 40 – 70 см сколачиваются щиты необходимой высоты (на 5 см выше проектного уровня, чтобы при виброуплотнении бетон не расплескивался). Их подпирают снаружи следующим образом:

• горизонтальный брусок лежит на земле, упирается одним краем в нижнюю часть щита, вторым в колышек
• наклонный подкос упирается одной стороной в колышек, второй в верхнюю часть щита

Для высоких щитов заглубленного ленточного фундамента используется несколько подкосов в разных уровнях. При изготовлении палуб из обрезной доски необходимо учесть:

• длина пиломатериала ограничена 6 м
• однако поднять 6 м щит при высоте больше 1 м проблематично, поэтому следует ограничиться длиной 3 м, стыкуя палубы брусками по мере необходимости

Для сокращения трудозатрат при выставлении внутреннего размера между вертикальными палубами МЗЛФ применяется технология:

• изготавливается направляющая доска – ширина 10 см, укладывается горизонтально, снизу прибиваются колышки 20 – 40 см
• направляющие доски монтируются в траншее – колья вбиваются в подстилающий слой, плоскость досок выставляется по горизонтальному уровню, элементы фиксируются вдоль стены вплотную друг к другу
• на доски крепятся щиты, обвязываемые внутренними распорками, наружными хомутами, укосинами

Внутренняя поверхность палуб укрывается полиэтиленом для предотвращения протечек цементного молочка. Запрещены щели больше 0,5 см, рекомендуемая толщина обрезной доски составляет 4 см, многослойной фанеры 10 – 12 мм. При использовании 25 мм доски придется сократить шаг между укосинами, распорками, увеличится расход бруса, доски, что экономически не выгодно владельцу. Использовать эти обрезки в обрешетке, стропильной системе невозможно.

Внимание: Для большинства монолитных конструкций заливается подбетонка, направляющие доски в этом случае не используются. Ширина стяжки превышает размер ленты минимум вдвое, забить колья в бетон невозможно.

Плитный фундамент

Для бетонирования плавающей плиты чаще используется щитовая съемная опалубка. Утепленные шведские плиты УШП заливают в несъемную полистирольную опалубку. Последний вариант гораздо удобнее, поскольку боковые поверхности плитного фундамента все равно придется утеплять вместе с отмосткой.

Однако в этом случае невозможно произвести гидроизоляцию бетонных поверхностей. Пенополистирол гидроизоляционным материалом не является. Конструкция опалубки для плит предельно простая – 4 щита по периметру, два из которых являются накрывными, оставшиеся два – закладными.

Внимание: При использовании полистирольных L-образных модулей их можно подпереть стеновыми бетонными блоками, кирпичом.

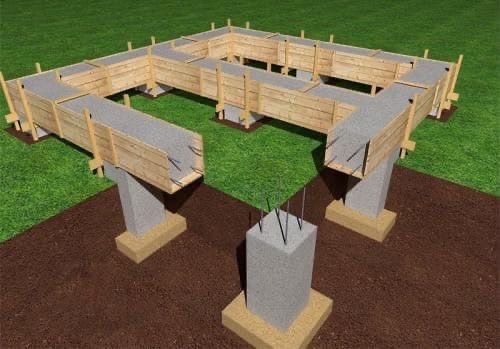

Ростверк

Конструкционно ростверк является балкой, уложенной на оголовки свай, столбов. Поэтому используется опалубка прогонов, балок по технологии:

• днище – палуба на 20 – 40 см шире размера ростверка, монтируется на вбитые в землю Н-образные стойки, в местах сопряжения со сваями щиты надеваются на цилиндрические ж/б конструкции, чтобы головная часть последних была вмурована на 5 – 15 см
• боковые щиты – устанавливаются на днище вертикально, стягиваются схватками, распираются изнутри шпильками, брусками

Внимание: Конструкция собирается на высоте, поэтому необходимо снизить длину отдельных боковых щитов до 3 – 4 м, чтобы не нарушить горизонталь днища при установке на него вертикальных элементов.

Таким образом, в зависимости от типа фундамента конструкция опалубки может значительно отличаться. Простейшая трубчатая опалубка используется для буронабивных свай, щитовая для плавающих плит. Самой сложной является конструкция опалубки ростверка.

Опалубка для столбчатого фундамента: от А до Я

Столбчатый фундамент – популярное основание под «легкие» конструкции.

Повсеместное применение связано с невысокой стоимость и несложным процессом монтажа.

Важным фактором качественного основания является выполненная четко по технологии опалубка для столбчатого фундамента.

Технические особенности, материалы

Опалубка применяется для монолитного армированного столбчатого основания. Любой фундамент – является гарантом прочности дома.

Сооружение столбчатого фундамента

Поэтому выполняться должен строго по технологии. К важным моментам относят:

• Неизменность формы в процессе заливки раствора. Поэтому рубероид специалистами не рекомендуется для применения в качестве опалубки. Под давлением раствора он может изменять конфигурацию, а это снижение прочностных качеств столбчатого фундамента.
• Конструкция не должна содержать элементов, препятствующих распределению раствора по внутреннему объему.
• Герметичность. При заливке бетоном не должно быть утечек во внешнюю среду. Для этого обеспечивают плотное прилегание к почве/песчаной подушке, а саму конструкцию при необходимости герметизируют пленкой или рубероидом.
• Армирование. Производится для повышения прочности конструкции.
• Гидроизоляция. Обеспечивает дополнительную защиту от негативного воздействия почвы.
• Наличие песчаной и бетонной подушки. Придает большую устойчивость столбов.

Исходя из технических особенностей для монтажа конструкции часто используют:

• Доски. Может применяться необрезной материал. Только при монтаже во внутреннюю часть конструкции устанавливают ровную поверхность, предварительно зачищенную.
• ДСП.
• Фанера.
• Металлические трубы и листы.
• Асбестовые и пластиковые трубы. Второй вид обладает дополнительным достоинством – гладкая поверхность, которая легко переносит воздействие грунта при промерзании.

В дачном и частом хозяйстве нередко используются подручные материалы, которые остаются от основного строительства или демонтажа старого сооружения.

Виды опалубки

По сечению конструкций выделяют следующие варианты:

• круглые
• прямоугольные
• квадратные

По способу монтажа опалубка для столбчатого фундамента бывает:

• Съемная. Часто встречаемый вариант из древесины. После того как раствор застывает, опалубка подлежит демонтажу. Такие конструкции могут применяться многократно.
• Несъемная. Отличительная черта – высокая скорость установки. В таких основаниях опалубка часто служит дополнительным способом укрепить фундамент, так как становится ее составляющей частью.

Преимущества и недостатки столбчатого фундамента

К достоинствам относят:

• Невысокая стоимость. Для опалубки используются подручные материалы. Земельные работы производятся ручным способом, так как выполняются точечно. Для основания не требуется большое количество бетона и арматуры.
• Высокая скорость возведения.
• Возможность поэтапно устраивать фундамент. Это особо актуально для дачников, которые чаще всего работают только по выходным.
• Простота монтажа. Доступно для строителя любого уровня.
• Низкая вероятность затопления. Так как сооружение получается приподнятым над грунтом.

К недостаткам относят несколько моментов:

• Ненадежность в пучинистых почвах.
• Невозможность установки на неравномерных грунтах. Высок риск заваливания сооружения.
• Сравнительно недолгий срок службы до 70 лет.
• Подходит только для «легких» конструкций: каркасные и деревянные дома, хозяйственные постройки, беседки.

Низкая стоимость и высокая скорость возведения делают столбчатый фундамент незаменимым в дачном хозяйстве несмотря на некоторые минусы таких сооружений.

Особенности установки

Схема установки столба фундамента

Опалубка для столбчатого фундамента своими руками – несложный процесс, но следует знать ряд особенностей:

• Опоры монтируют в ключевых узлах планируемого сооружения.Шаг установки определяют исходя из веса будущей конструкции, типа грунта, глубины залегания. Но при этом он не должен превышать 2000 мм.
• Столбы устанавливают по периметру внешних стен и простенков.
• Глубину залегания определяют исходя из вида почвы. Ниже точки промерзания – пучинистые грунты, до несущих слоев – нестабильный и песчаный грунт. Нередко встречается малозаглубленный (до точки промерзания), используется под легкие беседки.
• Столбы должны располагаться над уровнем почвы на 300 – 500 мм. В случае многоводья рекомендуется эту высоту увеличивать.

Перед началом работ нужно в масштабе прочертить проектируемое сооружение и определить расположение и количество столбов.

Подготовительные работы

На этом этапе можно выделить несколько важных моментов:

• Подготовка строительной площадки: расчищается, удаляется мусор, выравнивается плоскость (снимают верхний слой грунта до 200 мм).
• Разметка периметра сооружения производится с помощью арматуры и бечевки. Важно соблюсти четкую геометрию. Точечно размечают местоположение столбов.
• Земельные работы. Глубина ямы рассчитывается таким образом: высота подушки (200 — 400мм) + длина столба (за минусом надпочвенного расположения 300 – 500 мм). Ширина ям должна обеспечить свободный доступ и быть больше величины столба на 300 – 500 мм по каждой стороне.
• Подготавливается материал для опалубки. Доски зачищаются, трубы отрезаются на нужную длину. Металл следует покрыть антикоррозийными составами. Это значительно продлит его срок службы.

Устройство подушки

Можно выделить несколько методов подготовки основания под столбы. Самый сложный – это бетонная подошва. Для ее устройства проводят следующие работы:

• Дно вырытой ямы трамбуют, засыпают песком или щебнем в зависимости от вида грунта и уровня залегания вод. Засыпают слоями и обязательно трамбуют.
• Заливают подбетонный слой толщиной 50 – 100мм. Периметр основания должен превышать величину сечения столба в два с половиной раза.
• После застывания слой гидроизолируют с запасом по 100 мм с каждой стороны. Часто используют рулонные материалы. Швы герметизируют мастикой.
• Подошва заливается высотой 300 – 600 мм. Диаметр/периметр сдля делают в 2 раза больше величины сечения столба. Потребуется установка опалубки. Обязательно армируется сеткой.
• Устанавливается арматура для столбов. Они должны превышать высоту фундамента на 300 – 400 мм для связки с армированным поясом ростверка.

Более простой способ для организации расширения используется при установке опалубки из труб:

• Засыпается и трамбуется подушка из песка или щебня.
• Устанавливается столб.
• Подготавливается арматурная обвязка. Может состоять из двух или более вертикальных прутов, обвязанных проволокой. Сваркой работать не рекомендуется.
• В установленный столб заливается на 1/3 высоты раствор. Далее его приподнимают, чтобы бетон растекся поверх подушки. После чего колонну вдавливают в раствор, устанавливают арматуру. Столб выравнивают и фиксируют распорками.

Нередко для совсем легких конструкций обходятся только подушкой из щебня или песка.

Установка опалубки, арматуры

Чаще всего встречается подручный материал – доски. Слишком широкие лучше не использовать, велика вероятность появления щелей. Рекомендуемая ширина 100 – 150 мм.

Опалубка и арматура для монолитного столба

Сторону, которая будет направлена внутрь столба лучше ошкурить. Еще одним важным моментом является влажность пиломатериала (не менее 25%). Если используются сухие доски, то их предварительно смачивают водой.

Сборку начинают с установки угловых столбов. Их вбивают так, чтобы они в дальнейшем оказались снаружи конструкции. Каркас обшивают досками.

Для гидроизоляции внутреннюю часть устройства покрывают пленкой или рубероидом. Деревянная опалубка для столбчатого фундамента под колонную относится к съемным конструкциям.

Можно также использовать фанеру, металл, готовые столбы – трубы. Последний вариант в независимости от материала (асбест, металл, пластик) относится к несъемным видам. В случае сборки из металлических листов сборку осуществляют сваркой или болтовыми соединениями.

Опалубка для столбчатого фундамента своими руками из пластиковых труб набирает все большую популярность за счет следующих достоинств:

• низкая стоимость
• легкий вес конструкции
• простота в нарезке
• гладкая поверхность (снижается степень воздействия вспучивания грунта)
• долговечность (не подвергается коррозии, гниению)
• оптимальная жесткость конструкции (нет существенных деформаций при заливке раствором)

Арматуру перед установкой лучше обработать антикоррозийными составами. Диаметр выбирают от планируемой нагрузки. Чаще используются пруты 10-16 мм.

Горизонтальную обвязку армированной конструкции производят с шагом 250 мм. Полученное устройство устанавливают внутрь. Не стоит забывать, что арматура должна быть выше столба на 300 – 400 мм для дальнейшей обвязки с ростверком.

При армировании опалубки из труб следует учесть их внутренний диаметр, чтобы конструкция из прутов могла поместиться. Рекомендуемый зазор от стен 30 мм.

Заключительные работы

Заливку раствором производят послойно на высоту 300 – 400 мм с трамбованием. Наличие пустот в столбах значительно снизит прочностные характеристики фундамента.

После застывания бетона съемная конструкция демонтируется. Важным моментом является гидроизоляция полученного фундамента. Чаще всего применяют битумные составы для внешней обмазки столба.

Завершающий этап – обратная засыпка. Лучше если будет применяться смесь песка и гравия. Засыпается слоями по 300 – 400 мм. Каждый уровень трамбуется.

Опалубка для столбчатого фундамента вполне осуществима своими силами. Важные моменты при его устройстве: подбор материала и выполнение технологии подготовительных работ. От этого зависит качество полученного фундамента, который является основой, определяющей срок службы всего строения.

Как выполнить столбчатый фундамент — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.




Опалубка фундамента

Детали

Опубликовано: 10 апреля 2019

Фундамент здания является основой конструкции здания. Это часть здания, которая находится в прямом контакте с почвой и безопасно переносит нагрузку здания на почву. В основном есть два типа фундаментов — глубокий фундамент и неглубокий фундамент, и тип здания, которое будет построено, а также качество почвы и строительные материалы, которые будут использоваться, будут определять тип фундамента, который будет заливаться.

Фундаментная опалубка в бетонном строительстве используется в качестве формы для конструкции, в которую заливается свежий бетон для твердения. Виды возведения опалубки зависят от материала и типа конструктивного элемента.

Опалубка может быть названа в зависимости от типа конструктивной конструкции, например, опалубка перекрытий для перекрытий, балочная опалубка, опалубка колонн для использования в балках и колоннах соответственно.

Строительство опалубки фундамента требует времени. Операция снятия опалубки после затвердевания бетона называется зачисткой.Снятую опалубку можно использовать повторно. Многоразовые формы называются панельными формами, а неиспользуемые — стационарными.

Хороший фундамент должен удовлетворять следующим требованиям:

• Он должен быть достаточно прочным, чтобы выдерживать все типы постоянных и постоянных нагрузок.
• Он должен быть жестко сконструирован и надежно закреплен и закреплен как по горизонтали, так и по вертикали, чтобы сохранять свою форму.
• Стыки в опалубке должны быть плотными, чтобы избежать утечки цементного раствора.
• Конструкция опалубки должна позволять снимать различные части в желаемой последовательности без повреждения бетона.
• Материал опалубки должен быть экономичным, легкодоступным и пригодным для повторного использования.
• Опалубка должна быть точно установлена ​​на желаемую линию и уровни.
• Он должен быть как можно меньше по весу.
• Материал опалубки не должен коробиться или деформироваться при воздействии элементов.
• Он должен стоять на прочном основании.

Экономия в опалубке

Для минимизации затрат на опалубку фундамента можно реализовать следующее:

• Дизайн здания должен предполагать минимальное количество вариаций размеров комнат, площади пола и т. Д., Чтобы максимально использовать опалубку на протяжении всего строительства.
• Дизайн должен быть идеальным, чтобы использовать тонкие секции только наиболее экономичным способом.
• Для максимального повторного использования материала необходимо выполнять минимальную распиловку и резку деревянных деталей.

Опалубка фундамента может быть изготовлена ​​из древесины, фанеры, стали, сборного железобетона или стекловолокна, используемых по отдельности или в комбинации. Стальные формы используются в ситуации, когда необходимо многократное повторное использование одних и тех же форм. Для небольших работ деревянная опалубка оказывается более рентабельной. Стекловолокно из сборного железобетона и алюминия используется в монолитном строительстве, например, в плитах или элементах с криволинейными поверхностями.

Для получения дополнительной информации об опалубке фундамента свяжитесь с Formacon сегодня.

Опалубка бетонных стен — Опалубка колонн

Прочная и универсальная модульная опалубка для стен и колонн британских размеров для строительства зданий или объектов гражданского строительства.

Узнать больше +

Легкая ручная опалубка средней грузоподъемности в английских единицах измерения для бетонных стен, колонн и пилястр в строительных и гражданских проектах.

Узнать больше +

Идеальное решение для быстрого и эффективного снятия опалубки во внутренних помещениях.

Узнать больше +

Модульная система круговой опалубки, состоящая из модульных панелей, предварительно собранных в соответствии с требуемым радиусом.

Узнать больше +

Односторонняя система формования телефонной трубки на основе стойки и каркаса для односторонних стен. Совместима со всеми панелями стеновой опалубки ULMA.

Узнать больше +

Односторонние формовочные системы для односторонних стен от 8 до 30 футов.Совместима со всеми панелями стеновой опалубки ULMA.

Узнать больше +

Модульная система для профилирования стальных стенок и деревянных или алюминиевых балок, предназначенная для архитектурной отделки бетонных стен и больших опалубочных бригад.

Узнать больше +

Опалубка бетонного фундамента

Как ведущий производитель и дистрибьютор бетонной опалубки, Wall-Ties & Forms разработала опалубочную систему фундамента для подрядчиков, специализирующихся на бетонных фундаментных работах.Независимо от области применения, от простых конструкций до самых сложных домов на заказ, наша опалубочная система фундамента удовлетворит ваши потребности.

Ключом к вашему успеху в конкурентной отрасли строительства фундаментов является прибыльность. Мы знаем, что более низкие затраты и более высокая прибыль определяются производительностью. Вот почему мы разработали нашу систему формирования фундаментных стен, чтобы она была быстрой и простой в использовании.Оборудование WTF легкое и невероятно прочное, что гарантирует долгие годы эксплуатации.

Система опалубки фундамента WTF поставляется со всем оборудованием, необходимым для формирования и заливки бетонных стен практически любой конфигурации, таким как балочные блоки и стальные кронштейны ригелей. Вы не найдете более универсальной системы на рынке.

Доступные шаблоны отверстий:

• 6–12
• 8-8
• 8-24
• Другие варианты расположения отверстий доступны по запросу


• Полные панели шириной 36 дюймов.
• Наполнители шириной 35–1 дюйм с шагом 1 дюйм.
• Самый большой выбор гладких и облицованных кирпичом бетонных форм, доступных сегодня на рынке.


• Наши панели прошли полевые испытания на протяжении более 20 лет и выдерживают суровое ежедневное использование.
• Они прочнее, легче и имеют большую площадь поверхности, чем панели из деревянных компонентов.
Панель
• WTF SuperLite более чем на 20 фунтов легче, чем наши стандартные бетонные формы, и при правильном уходе прослужит пять и более лет при ежедневном использовании.
• Несложная сборка штифта, клина и плоской стяжки делает установку и снятие изоляции на месте быстрыми и легкими.
• Наши прочные и прочные бетонные формы легко транспортировать, перемещать и устанавливать.

Все эти факторы увеличивают вашу прибыль. В дополнение к системе опалубки фундамента WTF предлагает уникальные и инновационные конструкции форм для опалубки Crawl Space.




Для демонстрации нашей системы опалубки и использования наших бетонных форм, пожалуйста, посмотрите видео выше.

Если у вас есть вопросы о наших системах опалубки, свяжитесь с нами или просмотрите наш веб-сайт для получения дополнительной информации и примеров наших проектов опалубки. Хорошим местом для примеров наших бетонных форм является наша видео-страница по опалубке или страница нашего портфолио опалубки.

Вернуться к началу

Опалубка при строительстве железобетонных конструкций

Опалубка — это временная форма для поддержки мест свежего бетона в элементе конструкции до тех пор, пока бетон не схватится.Это помогает элементу конструкции обрести достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов.

Бетонная опалубка предназначена для свежих бетонных конструкций, таких как стены, плиты, балки, колонны, фундаменты и т. Д. Требования к опалубке для различных конструктивных элементов различны, и они названы в зависимости от типа конструктивного элемента.

Существует много типов в зависимости от материала, использования и типа конструктивных элементов. Основные функции опалубки остались прежними.

Опалубка используется при строительстве железобетонных фундаментов, колонн, плит, стен и т. Д., А именно:

• Опалубка для фундамента
Формы колонн
• — для конструкции колонн ПКК
• Стеновые опалубки — для возведения стен RCC
• Опалубка перекрытий — для устройства плит ПКК

1. Опоры для опор — для фундамента

Первый шаг в любом бетонном строительстве начинается с возведения фундамента.Фундамент может быть под колонны или стены. На основании типа конструктивного элемента, формы и размеров опорных конструкций. Размер и форма зависят от типа и габаритов фундамента.

2. Формы колонн — для бетонных колонн

Формы колонн подвержены боковому давлению из-за их малого поперечного сечения, большой высоты и высокой скорости укладки бетона. Необходимо обеспечить плотные стыки и прочную анкерную опору для опалубки.

По мере увеличения размеров бетонной колонны увеличивается жесткость опалубки за счет увеличения толщины обшивки. Затем добавляют вертикальные ребра жесткости, чтобы предотвратить прогиб оболочки.

3. Опалубки стен — для конструкции стен RCC

Опалубка для стеновых конструкций подвергается относительно более низкому боковому давлению, чем формы колонн, из-за их большой площади поперечного сечения.

4. Опалубки перекрытий — для устройства плит ПКП

Опалубка для армирования бетонных плит зависит от типа конструкции плиты.Плиты перекрытия представляют собой опоры несущих плит на стальном или бетонном конструктивном каркасе или плите на грунте.

Бетонные формы колонн [Проектирование и строительство]

Бетонные формы колонн разрабатываются от простых систем опалубки до более сложных систем, использующих современную конструкцию. Это экономит время и деньги.

Для укладки бетона должна существовать опалубка из балок, плит и колонн. Заливать бетон невозможно без правильно спроектированной системы опалубки.Опалубка — это опалубка незрелого бетона, пока он не затвердеет.

Бетонные формы колонн могут быть изготовлены из различных материалов, таких как фанера, стальные плиты, древесина и т. Д. Чаще всего для опалубки колонн используется фанера, поскольку она доступна по разумной цене.

Однако, в зависимости от типа конструкции, в качестве опалубки бетонных колонн также используются другие материалы.

Например, сталь обычно используется в качестве системной опалубки, когда ее можно использовать многократно.Использование сборной опалубки, особенно при строительстве высотных зданий, позволит сэкономить время и стоимость строительства различными способами.

Рисунок 01: Опалубка колонн

Кроме того, выбор материалов для опалубки будет зависеть от размеров колонн. За счет увеличения размеров колонны в конечном итоге увеличивает теплоту гидратации .

Кроме того, размеры колонн тем больше, чем больше осевая нагрузка. В таких случаях также будет использоваться более высокая марка бетона.

В качестве меры по уменьшению градиента тепла и уменьшению потерь тепла используются опалубочные материалы с меньшей теплопроводностью.

Испытания на макете проводятся для определения изменения температуры при увеличении размеров конструктивных элементов.

В зависимости от проектной спецификации проекта проверяется температурный градиент, разная максимальная температура и максимальная внутренняя температура.

Как правило, максимальная температура в сердечнике может ограничиваться до 70 ⁰ C, температурный градиент (потеря температуры на метр длины) может ограничиваться до 20 ⁰ C и максимальная разница температур между сердечником и поверхностью можно ограничить до 25 ⁰ C.

Выбор опалубки также является одним из важных аспектов этого теста. Тип материала, использованного в качестве опалубки в испытании, будет использоваться для строительства, если он удовлетворяет другим ограничениям, обсуждаемым в этом параграфе.

Проектирование опалубки бетонных колонн должно выполняться, когда высота заливки бетона значительно выше. Дизайн может быть выполнен на основе рекомендаций, содержащихся в различных стандартах. При установке опалубки необходимо выполнить несколько важных шагов.

1. Выполните разметку и отметьте края опалубки на полу или на фундаменте. Затем приступайте к креплению опалубки.
2. После установки проверьте опалубку на предмет ее вертикального выравнивания. Сделать это можно с помощью нанесенного на пол эффекта. Далее необходимо проверить состояние опор.
3. Опалубку также необходимо проверить сразу после заливки бетона, чтобы убедиться в ее вертикальности.

Опалубка играет важную роль в твердении бетона . Нет требований, если бетон покрыт опалубкой.

В статье опалубка в Википедии содержится много информации об опалубке.

Отбойники для бетонных колонн — Руководство по конструкции

Отбойники для колонн сконструированы в виде колонн, чтобы сделать установку опалубки более удобной. После бетонирования пола остается ровная поверхность и отсутствует элемент / край для крепления опалубки.

Таким образом, изготавливаются кикеры для бетонных колонн. Кроме того, эти кикеры также идентифицированы как конкретные кикеры.

Помимо колонн, кикеры могут быть изготовлены также для бетонных стен.

Отбойник для бетона — очень полезный элемент в строительстве. Однако есть несколько методов или альтернатив кикеру колонки. На следующем рисунке показан бетонный отбойник, построенный для колонны.

Конструкция отбойника колонны

Давайте обсудим конструкцию отбойника колонны и то, что необходимо учитывать во время строительства.

• Обычно высота толкателя колонны составляет 75 мм.
• Горизонтальные размеры такие же, как у колонны.
• Марка бетона кикера должна быть такой же, как и марка колонны.
• Особое внимание необходимо уделить этому вопросу и избежать ошибок, возникающих при строительстве.
• Отбойник колонны должен иметь соответствующую шероховатость.

Преимущества бетонного отбойника

• Он упрощает фиксацию опалубки
• Легко поддерживать размеры колонн и стен
• Поскольку отбойник представляет собой небольшую часть колонны или стен, бетон может быть сделано без ошибок.
• Бетонное покрытие колонн и стен может поддерживаться аккуратно.

Недостатки Concrete Kicker

• Следует использовать бетон той же марки. Подача небольшого количества бетона может быть затруднена
• Заливка бетона затруднена из-за небольшого количества и небольшой площади.
• Уплотнение бетона затруднено из-за небольшого количества. В статье Ключевые факторы, влияющие на прочность бетона обсуждается эффект уплотнения бетона.
• Для подготовки требуется небольшая опалубка.
• Точность опалубки очень важна. Небольшая ошибка в конструкции может отражать построение всего элемента.
• Конструкция сравнительно сложная.

Альтернатива кикеру

Из-за недостатков и трудностей конструкции конструкцию кикеров избегают. Вместо того, чтобы строить кикер, вокруг колонны крепится фанера.

Затем к фанере крепится опалубка.Фанера, прикрепленная к бетону пола, используется как направляющая для крепления опалубки.

Использование этого метода позволяет избежать большинства ошибок при построении.

Правильная разметка и осмотр опалубки после установки позволяют избежать ошибок в конструкции.

Далее, как обычно, мы делаем проверку опалубки после бетона на предмет отклонений, которые недопустимы.

Опалубочные решения — Геопласт

Выбор эффективного решения для опалубки — важное решение для экономии времени и средств в процессе строительства.Компания Geoplast разработала опалубочные решения, подходящие к широкому спектру строительных элементов: стены, круглые колонны, квадратные и прямоугольные колонны, эллиптические колонны или многоцелевые конструкции. По этой причине наши решения можно использовать для строительства зданий, дорог, объектов инфраструктуры, бункеров, бассейнов или для строительства целого сборного дома.

Geopanel, Geopanel Star, Geotub и Geotub Panel изготовлены из перерабатываемого пластика, который эффективно заменяет традиционную деревянную опалубку.Опалубочные изделия Geoplast повышают рентабельность на строительной площадке, прежде всего, благодаря их возможности быстрого монтажа и демонтажа, что экономит время и делает рабочий процесс значительно более эффективным.

Меньше оборудования или отсутствие оборудования в рабочем процессе означает меньшие расходы. Легкие элементы, которые весят до 11 кг, облегчают транспортировку и манипулирование на месте, особенно по сравнению с традиционной опалубкой из алюминия или дерева. Легкость также способствует высокому уровню безопасности на рабочем месте.

Возможность повторного использования, которая может достигать более 100 раз, делает опалубку Geoplast устойчивой и очень удобной с финансовой точки зрения. Мы предлагаем возможность арендовать нашу опалубку онлайн, чтобы обеспечить максимальную рентабельность ваших проектов.

Панели опалубки имеют различные модульные размеры, которые можно адаптировать к размеру любой стены. Процесс строительства с нашей опалубкой намного эффективнее в определенных условиях, таких как ограниченное пространство, работа на высоте и строительство на объектах наследия вокруг зданий и памятников, которые находятся под защитой.Это увеличивает полезность и экономичность наших решений по опалубке.

Наши опалубочные изделия не оставляют отходов, поэтому их транспортировка на свалки полностью исключена. Все наши продукты на 100% пригодны для вторичной переработки и воплощают «круговой» подход к предотвращению загрязнения пластиковыми отходами.

Пластик, используемый для опалубки Geoplast, не только является экологически чистым, но и упрощает процесс снятия опалубки: достаточно очистить элементы с помощью небольшого количества воды без каких-либо моющих средств.

Наша Geopanel может существенно улучшить бережливое строительство благодаря эффективному использованию на строительных площадках любого типа, размера и сложности. Геопанель можно использовать для одной части конструкции, а затем демонтировать и использовать повторно для другой, экономя время и деньги.

Опалубка под столбчатый фундамент: Опалубка для столбчатого фундамента — как сделать
