Как установить клапан воды своими руками- Обзор +Видео

Вода по трубопроводу должна течь в одном направлении. Предназначение  обратного клапана  в том, чтобы не допускать изменения движения потока в противоположную сторону.  Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления.  И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.

Наличие клапанов не является обязательным условием: его устанавливают для подстраховки на случай возникновения экстренных ситуаций.  Для того  чтобы понять, устанавливать ли его, следует вначале разобраться,  как выбрать обратный клапан, его виды и характеристики.

Содержание статьи:

Применение обратного клапана

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.

Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса,  чтобы при остановке его работы вода не вытекла в колодец либо скважину.  Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве  либо отключении насоса, не придется заново заливать воду с систему.

Нужен ли  клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям.  Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества,  лучше отдельно поставить  добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.

Классификация обратных клапанов на воду

В зависимости от своего устройства обратные клапаны делятся на:

Клапан изнутриДисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие.  Бывают 15 мм – 200мм.

Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении  складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).

Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.

Шаровые клапаны. Пружина прижимает шар к седлу при нормальном  потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды  она находится в открытом положении, если же давление начинает падать,  крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.

Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.

Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.

ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.

Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.

Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.

Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.

Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:

  • Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
  • Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
  • В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
  • Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
  • Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
  • При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
  • При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.

При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.

ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.

Как устанавливать обратные клапаны для насосных станций?

Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.

Где расположить клапанУстановка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.

Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

  • в частном доме, если отключится насос, вода может пойти в противоположном направлении;
  • в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
  • на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
  • горячая вода от бойлера будет уходить в противоположном направлении.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

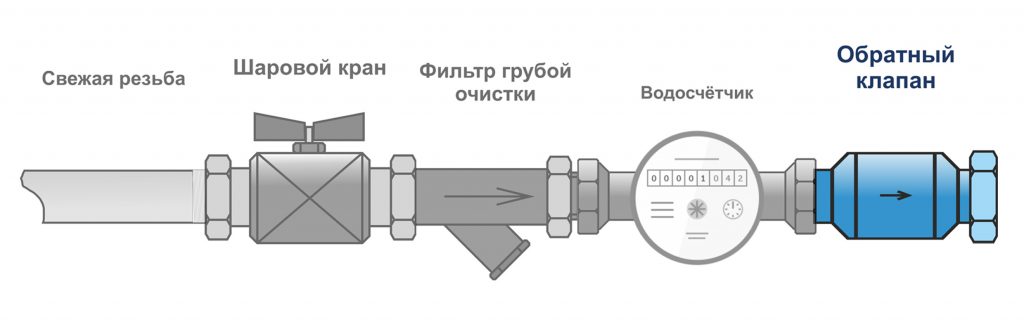

Как установить обратный клапан воды

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

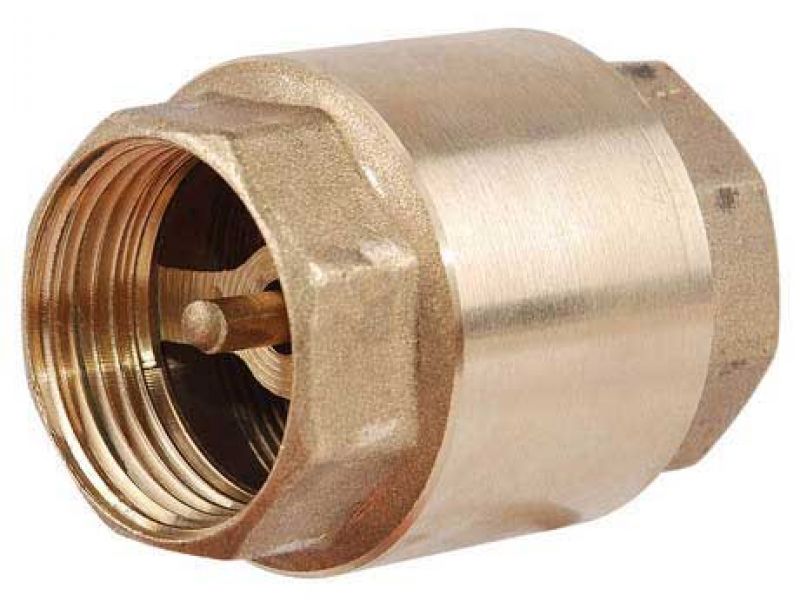

Как выглядит обратный клапан

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

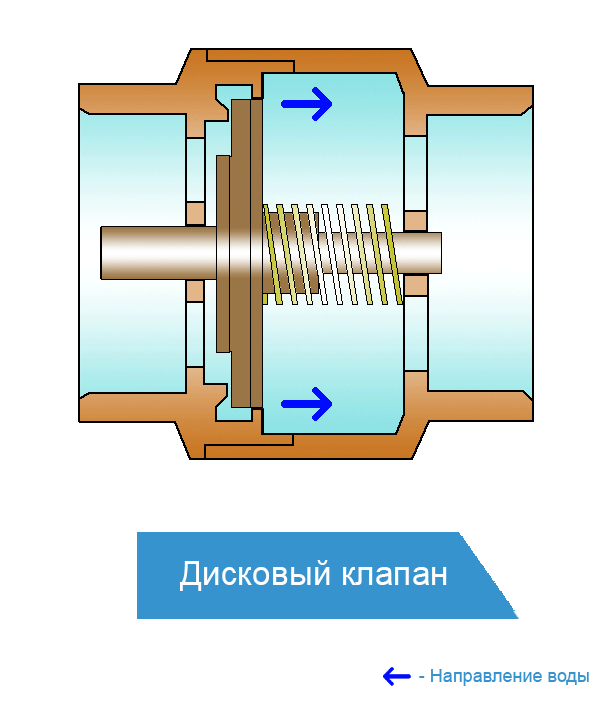

Как работает дисковый клапан воды

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

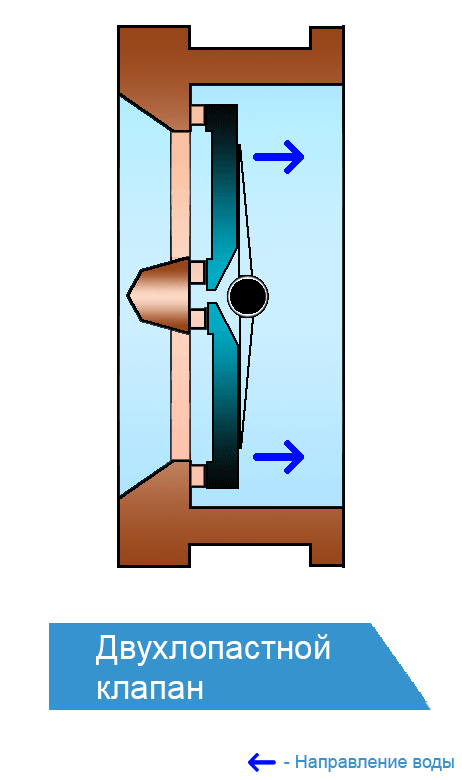

Двухлопастной обратный клапан

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

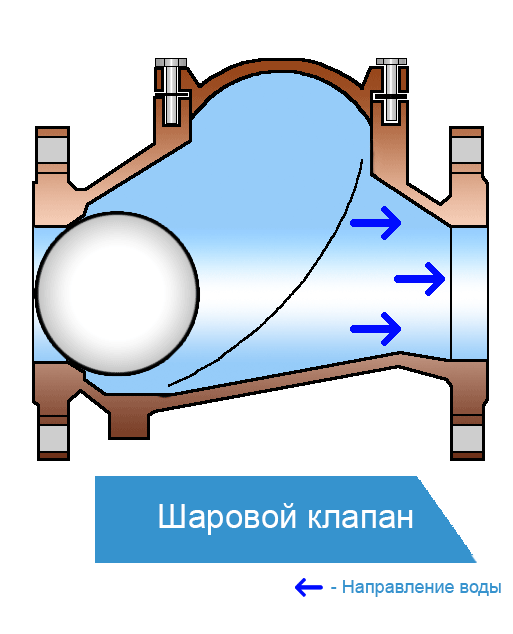

Устройство шарового обратного клапана воды

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

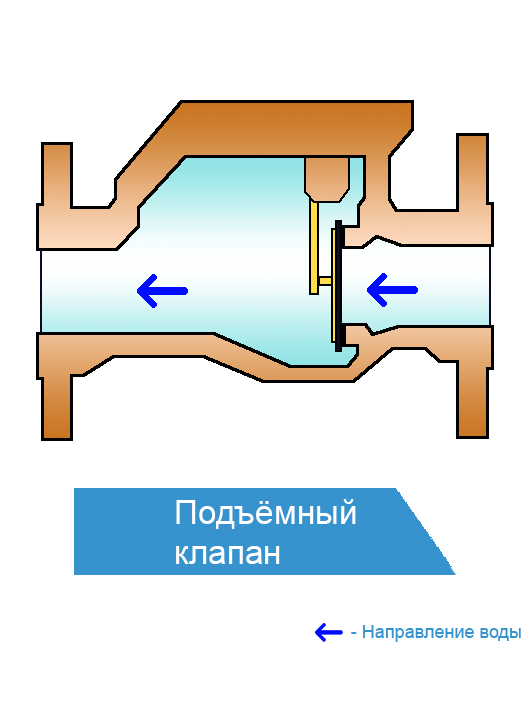

Устройство обратного клапана подъёмного типа

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Принцип действия и устройство лепесткового клапана

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах - это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости - это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Обратный клапан для водопроводной системы, для чего и почему

Автор Петр Андреевич На чтение 6 мин. Просмотров 231 Обновлено

Обратный клапан в водопроводной системе, нужен для того чтобы предотвращать отток воды из трубы (резервуара). Рекомендуется применять, чтобы:

  • Вода не стекала назад в колодец или скважину при отключении насоса;
  • обеспечить нормальный режим работы контрольно-измерительных приборов;
  • давление в различных контурах отопительной системы было разным в установленных пределах;
  • ТЭНы и теплообменники в водонагревателях не портились по причине отсутствия жидкости;
  • сантехнические устройства и приборы работали долго и исправно.

Зачем нужен обратный клапан в водопроводной системыЗачем нужен обратный клапан в водопроводной системы

В зависимости от возлагаемых требований зависит место установки. В большинстве оно находится перед теми узлами, за безопасность которых отвечает клапан.

Устройство и принцип действия + видео

Какой бы тип устройства обратного клапана не взять в рассмотрение, приспособление состоит из одинаковых деталей:

  1. Приемная зона, соединяемая с входной трубой.
  2. Ограничитель, который может иметь одну или две створки, шар и т.д.
  3. Фиксатор, удерживающий ограничитель.
  4. Выходная зона (крепится к трубе для дальнейшего прохождения воды).

Элементы изготавливаются из металлов, металлосплавов и каучуковой резины.

Общая схема работы выглядит так:
  1. Нормальное положение ограничителя – закрытое. Давление напора сжимает пружину, открывая проходное отверстие.
  2. Жидкость беспрепятственно циркулирует, пока имеется достаточное давление.
  3. При снижении интенсивности потока, его силы воздействия недостаточно, чтобы удерживать ограничитель в положении «открыто».
  4. Заслонка остается закрытой, пока давление не увеличится до требуемого значения. Обратное движение жидкости по трубам исключено.

В продаже имеются различные модификации, обладающие различными конструктивными особенностями и устройством.

Виды и конструкции + видео обзор

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

Пружинные клапана

Обратный клапан для водопровода с металлическим седломОбратный клапан для водопровода с металлическим седломОбратный клапан для водопровода с металлическим седлом



Клапан из латуни со сферической камеройКлапан из латуни со сферической камеройКлапан из латуни со сферической камерой



Комбинированный обратный клапанКомбинированный обратный клапанКомбинированный обратный клапан



Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.

Поворотный лепестковый

Зачем нужен обратный клапан в водопроводной системыЗачем нужен обратный клапан в водопроводной системы

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

Шаровая модель

Зачем нужен обратный клапан в водопроводной системыЗачем нужен обратный клапан в водопроводной системы

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Как правильно выполнить установку + видео

Чтобы, будучи в сборе, узел функционировал нормально, нужно в процессе монтажа придерживаться следующих правил:

  1. Имеет значение направленность водяного потока. Прибор должен быть правильно сориентирован по направлению.
  2. Выбирается открытое место трассы, чтобы в любой момент можно было заменить и отремонтировать запорное приспособление.
  3. Установка обратных клапанов на воду производится так, чтобы сохранить горизонтальное положение. Это важно при монтаже подъемных и поворотных устройств.
  4. Соединения герметизируются при помощи силикона, ФУМ-ленты, льняных волокон. Уплотнение должно выдерживать давление в трубопроводе.
  5. Перед обратным клапаном по ходу жидкости врезается фильтр грубой очистки. Твердые частицы, ржавчина, окалина, попадая в запорный механизм, не дают ему плотно закрыться.

Зачем нужен обратный клапан в водопроводной системыЗачем нужен обратный клапан в водопроводной системы

Каждый раз, приступая к монтажу, необходимо произвести ревизию корпуса и затвора на герметичность. Последовательность действий при монтаже всегда одна и та же:

  1. Сливается вода из системы, которая предварительно перекрывается.
  2. Вырезается участок трубы длиной, соответствующей размерам клапана.
  3. На торцах трубы нарезаются наружные резьбы.
  4. Устанавливается запорный механизм, соединения герметизируются.

Замечательно то, что покупать запорную арматуру не обязательно. Обратный клапанный затвор можно изготовить собственными руками.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:
  1. Муфта, служащая седлом вкручивается в боковое ответвление тройника. При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
  2. В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина.
  3. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Зачем нужен обратный клапан в водопроводной системыЗачем нужен обратный клапан в водопроводной системы

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

ПолезноБесполезно

какие бывают, чем отличаются и какой обратный клапан лучше?

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

  • для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
  • чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
  • для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
  • для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

  • при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с б о льшим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

  • во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;
  • в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
  • в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;
  • в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

  • Шаровой . Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
    Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
  • Дисковый , он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
    Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
    Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.

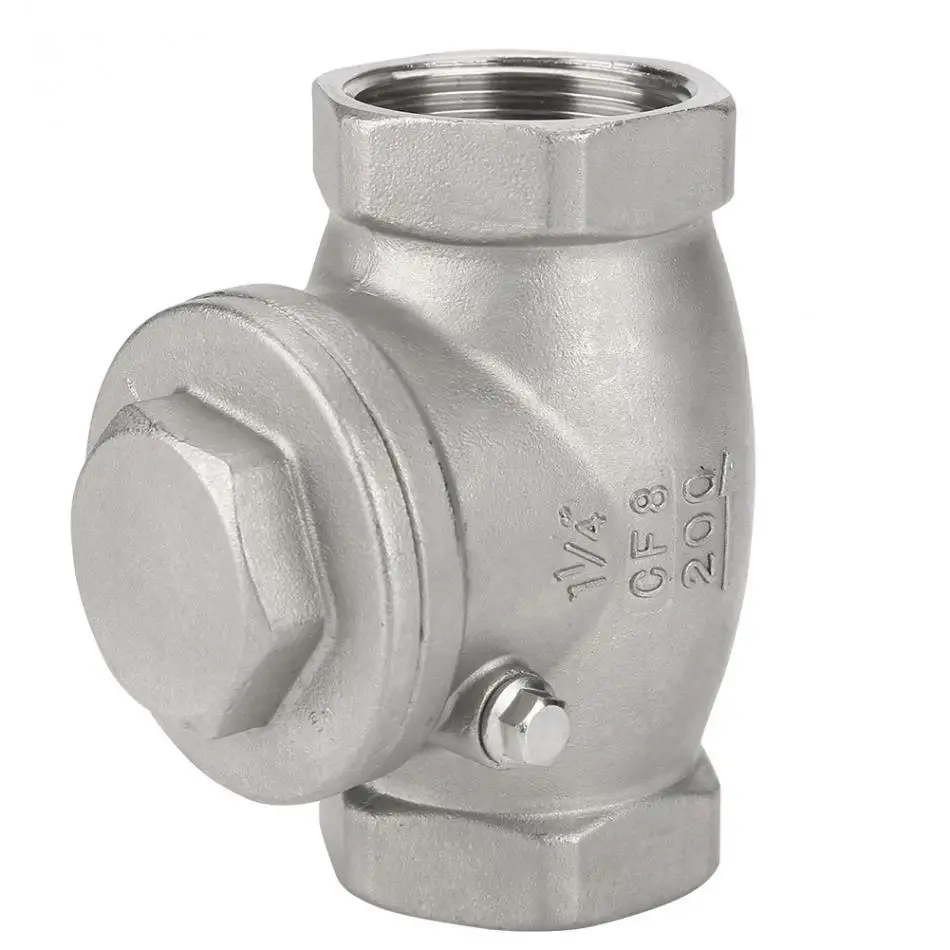

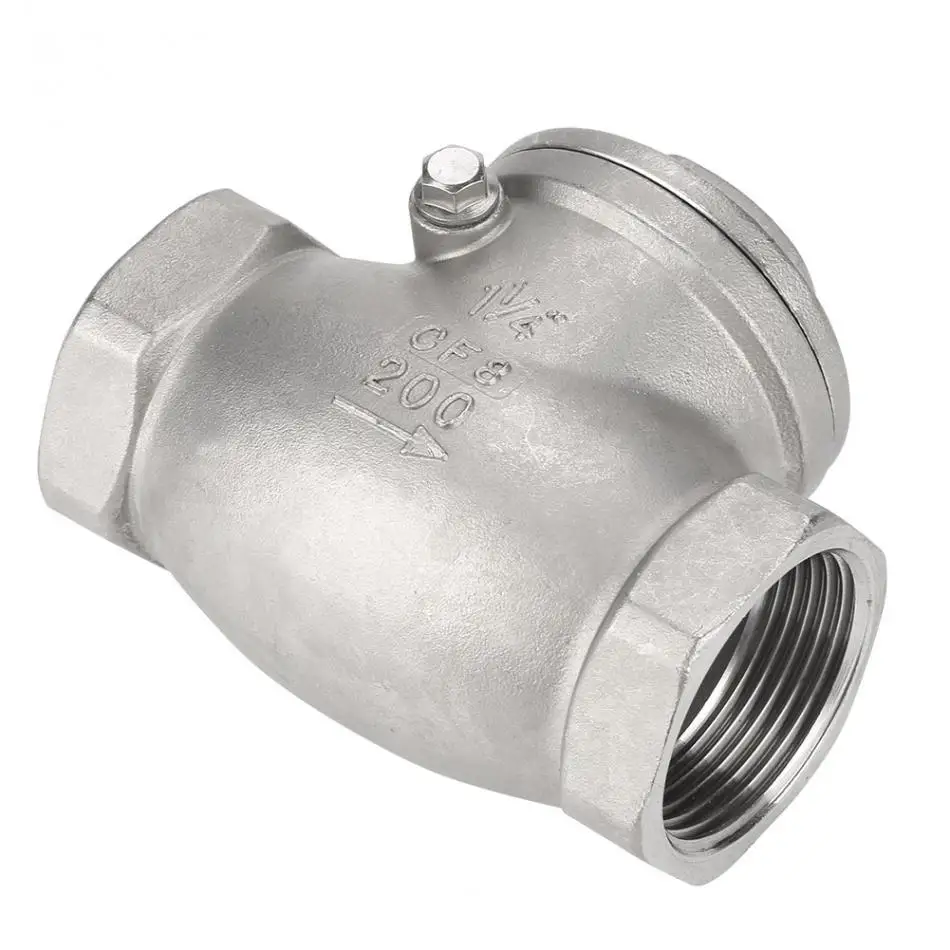

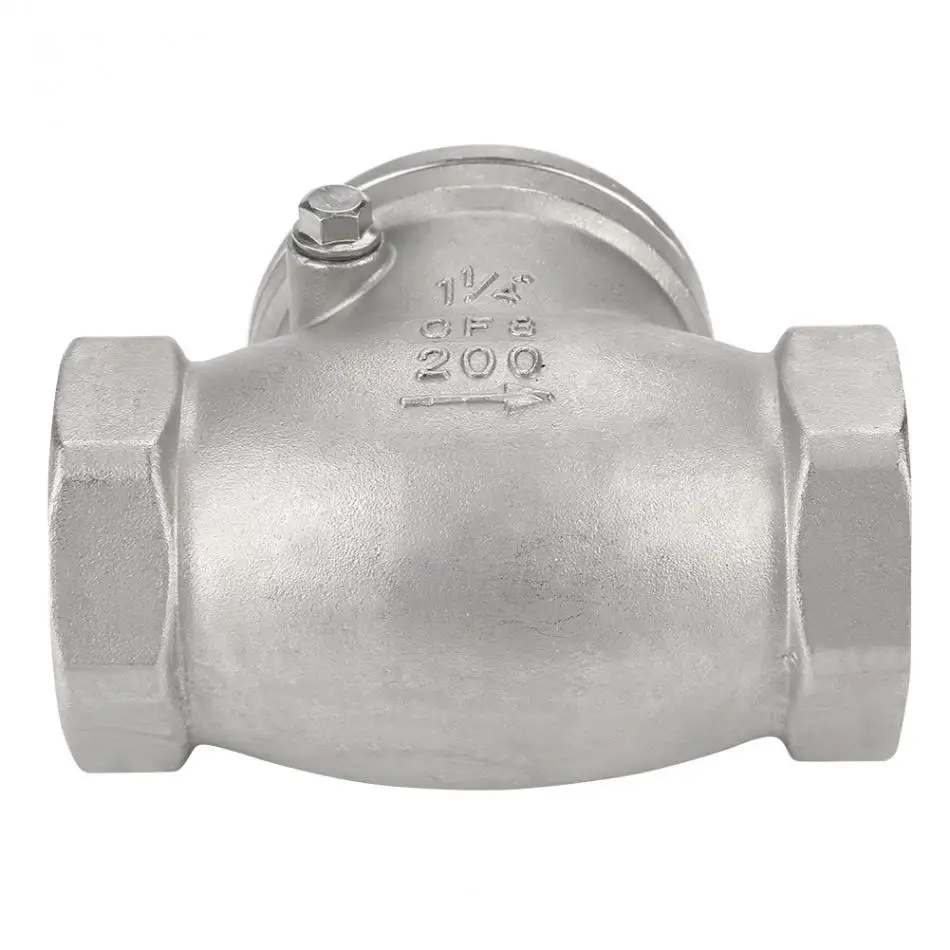

  • Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
    У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
  • Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

  • Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
  • Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
  • Муфтовые . Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
  • Сварные . Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

  • устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
  • нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
  • установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
  • при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
  • если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
  • в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
  • для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
  • чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
  • для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Обратный клапан картинкаОбратный клапан картинка
Внешний вид обратного клапана
обратный клапан внутреннее устройство фотообратный клапан внутреннее устройство фото
Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Обратный клапан принцип действия картинкаОбратный клапан принцип действия картинка Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.
Муфтовый обратный клапан фотоМуфтовый обратный клапан фото

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов картинкаОбратный клапан для погружных насосов картинка

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.
Обратный клапан установка на насос картинкаОбратный клапан установка на насос картинка

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

  1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

  2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

  3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

  4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

  • Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

  • Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

  • Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

  • С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

  1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

  2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

  3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

  • Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

  • Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

  • Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

  1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

  2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

  3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.







Распродажа (-53%):

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.


Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.


Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.


Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду


Также рекомендуем посетить:

Обратный клапан аквариума для цилиндра с диоксидом, обратный клапан CO2 из нержавеющей стали Односторонний для системы невозврата воды в аквариуме Диффузор | |

*** Купите 1 шт., Чтобы получить скидку 0%. Купите 5 шт., Чтобы получить скидку 10% ***

Аквариумный обратный клапан для двуокиси углерода, обратный клапан CO2 из нержавеющей стали, односторонний для аквариумной воды, диффузор системы невозврата

1) Технические характеристики:

  • Артикул: Совершенно новый обратный клапан для аквариумной воды для оборудования CO2 - Цилиндр диоксида
  • Материал: Нержавеющая сталь
  • Воздухозаборная / выпускная трубка Калибр: Диаметр 4 мм
  • Размер: Dia0.8 x 4 см
  • Внимание: Пожалуйста, не используйте этот обратный клапан CO2 для работы с воздушным компрессором воздушного насоса. Этот обратный клапан CO2 работает только с оборудованием CO2 - баллон с диоксидом

2) Характеристики продукта:

  • Чтобы остановить воду, войдите в оборудование CO2 - Цилиндр диоксида , как показано на рисунке ниже:
CO2 Valve

3) Изображения продукта:

4) В комплект входит:

5) Платеж:

  • Безопасный платеж - Escrow Alipay через Visa, MasterCard, QIWI, дебетовые карты, банковский перевод, Western Union

6) Доставка:

led grow light led grow lamp e27 led grow light cheap led grow lamp 2.jpg

7) Сервис:

  1. Оригинальные мировые стандарты и высокое качество в нашем магазине для поддержания высоких эксплуатационных характеристик и выдающегося продукта, ведущего на рынке
  2. На все вопросы, если у вас есть, ответят в течение 12 часов
  3. Все детали будут тщательно проверены перед отправкой, чтобы убедиться, что ваше время и ваши потребности будут гарантированы
  4. Стандартная гарантия производителя 12 месяцев с полным бесплатным ремонтом
  5. Заказы будут обработаны в течение 4 дней нашим эффективным способом доставки.
  6. Мы делаем все возможное, чтобы поставлять лучшие продукты и лучший сервис.Поэтому ваши отзывы и предложения значат для нас все.
  7. Клиент - это первое, что мы думаем. Мы служим сердцем. Если все мы хороши, пожалуйста, не забудьте добавить нас в свой список магазинов и не забудьте поставить нам 5 звезд. В нашем магазине всегда есть сюрприз для вас 🙂

8) О нас:

Мы компания, у которой есть команда, работающая для вас в определенной области.С 2008 года мы начали вести бизнес за границей, ища каналы для управления предприятием на протяжении очень долгого времени. Продолжая с богатым опытом, концепция «Клиент прежде всего» никогда не менялась в нашем сознании, и теперь мы здесь и живем вокруг вас.

Желаем вам удачных покупок - Наилучшие пожелания от Мэгги Эмили

.

Aqwaua OV32 Обратный клапан для воды Обратный клапан Клапан для душевой головки Аксессуар для ванной комнаты Разъем для регулирования воды в одном направлении | регулятор воды | обратный клапан для воды Обратный клапан

Обратный клапан управления водой для душа

Односторонний поток воды, без возврата воды

Рабочая инструкция

Сертификация продукции (международная): SGS (RoHS), REACH, FDA, LFGB, ACS

12-l 止回阀工作图_L 应用图-L

OV32-L

2-L

3-L OV32尺寸-L

ВАЖНОЕ ЗАМЕЧАНИЕ

ТАМОЖЕННАЯ ПОЛИТИКА ТРЕБУЕТ ВСЕХ ПОКУПАТЕЛЕЙ ПРЕДОСТАВЛЯТЬ АУТЕНТИЧНОЕ ПОЛНОЕ ИМЯ В КОНТАКТНОЙ ИНФОРМАЦИИ.

ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО У ВАС ИМЕЕТСЯ ПРАВИЛЬНОЕ ФИО, АДРЕС, ПОЧТОВЫЙ КОД, НОМЕР ТЕЛЕФОНА В КОНТАКТЕ.

МЫ НЕ НЕСЕМ ОБЯЗАТЕЛЬСТВ В ПРОБЛЕМАХ, ВЫЗВАННЫХ НЕПРАВИЛЬНОЙ КОНТАКТНОЙ ИНФОРМАЦИЕЙ.

ДЛЯ ПОКУПАТЕЛЕЙ БРАЗИЛИИ, ПОЖАЛУЙСТА, ОСТАВЬТЕ НАМ СООБЩЕНИЕ С ЛИЧНЫМ НАЛОГОВЫМ НОМЕРОМ (ИЛИ НАЛОГОВЫМ НОМЕРОМ КОМПАНИИ) ПРИ РАЗМЕЩЕНИИ ЗАКАЗА.

Уведомление об оплате:

Мы принимаем следующие способы оплаты: кредитная карта, PayPal, AliPay, банковский перевод и т. Д.

Уведомление о доставке:

Для заказов, стоимость которых превышает 5 долларов США, мы отправим посылку международным курьером.

В противном случае информация об отслеживании будет доступна только в Китае.

Для оптовых заказов, пожалуйста, оставьте нам сообщение о том, как поступить с доставкой.

Особенности сервиса:

1. Больше никаких шумов и брызг из-под крана, использование воды становится искусством.

2. Гарантированное качество , мы проверяем каждый товар и подтверждаем, что он абсолютно НОВЫЙ, в хорошем состоянии перед отправкой.

3. Сохраните каждую каплю воды , мы разделяем экологически чистую и устойчивую окружающую среду.

4. Бесплатная доставка (CPOSPP) . Время может отличаться в зависимости от разных стран. Служба поддержки клиентов будет рада помочь с любыми вопросами о доставке.


Расчетное время прибытия указано выше,

В обычном случае посылка будет доставлена ​​через 16-35 дней.

Ненормальный случай: посылка прибудет через 35-60 дней.

Примечание: мы предлагаем клиентам перед заказом убедиться, разрешено ли их странам импортировать этот продукт. Продавец не несет ответственности за любые убытки из-за национальной таможенной политики.

.

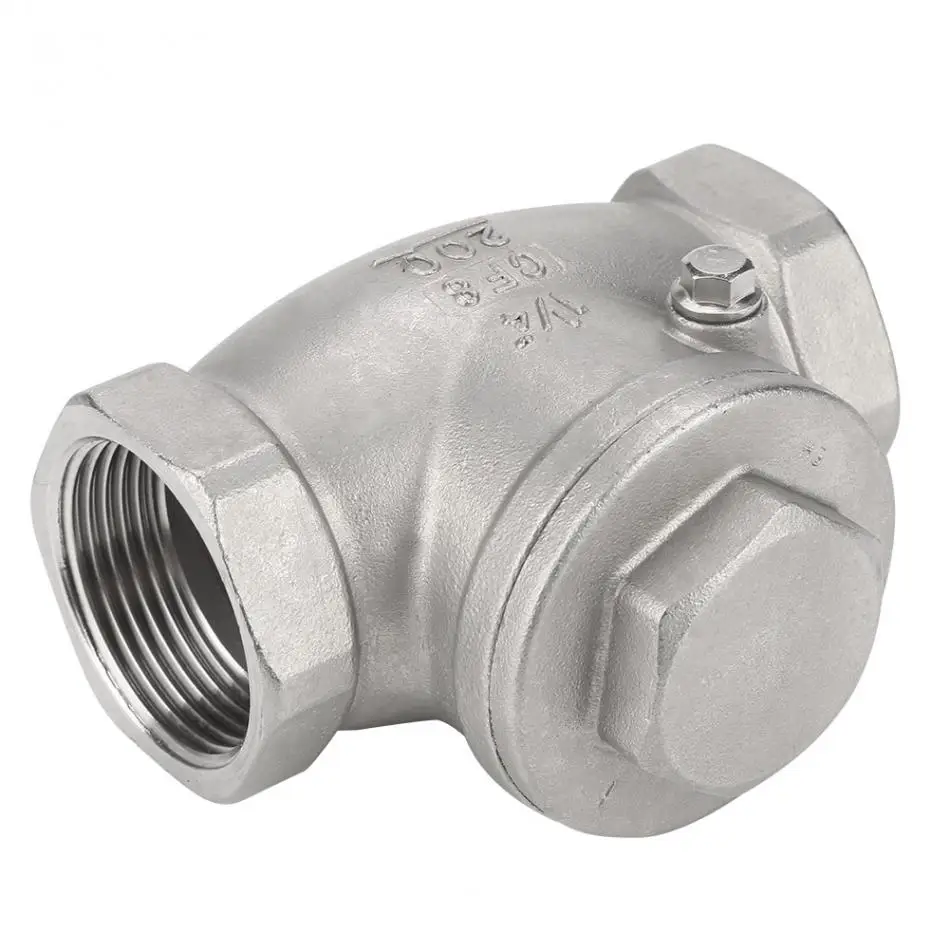

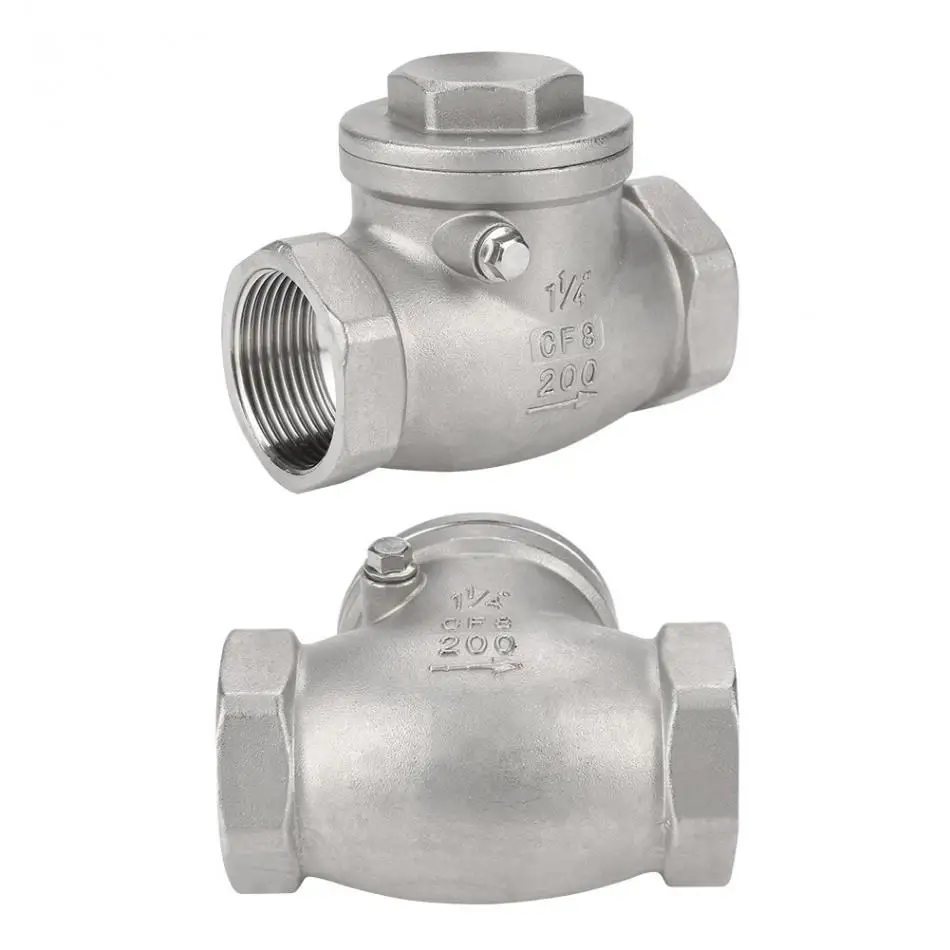

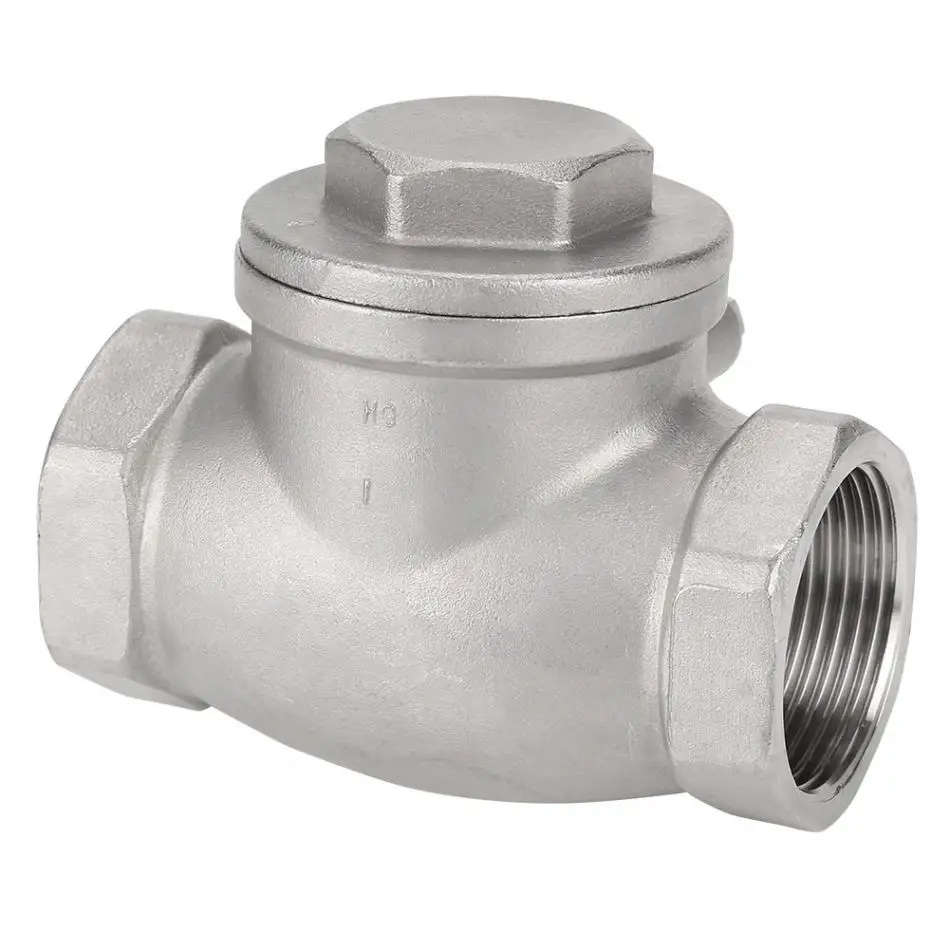

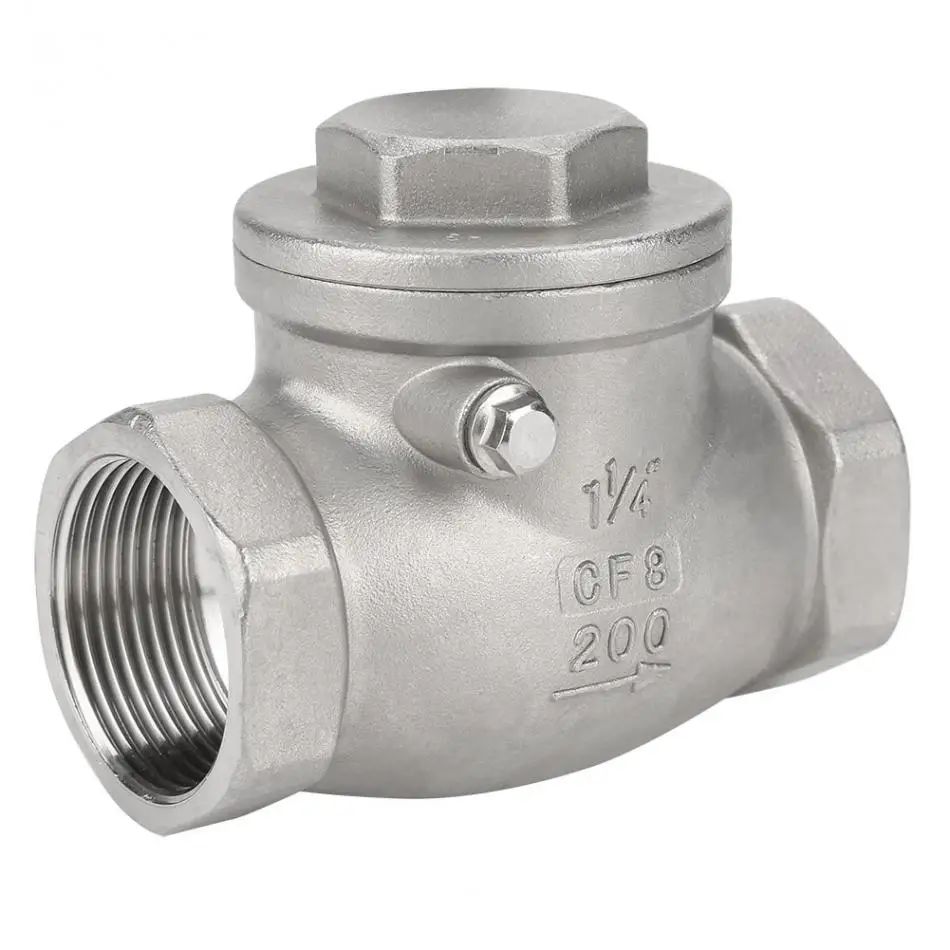

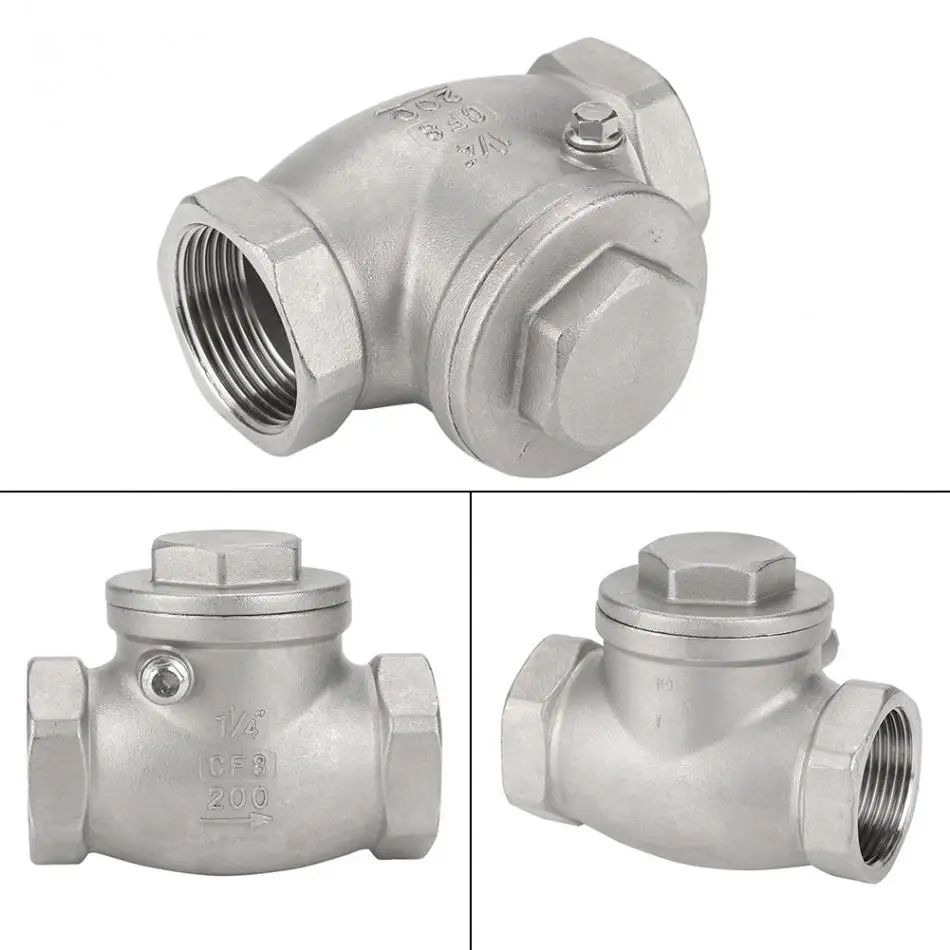

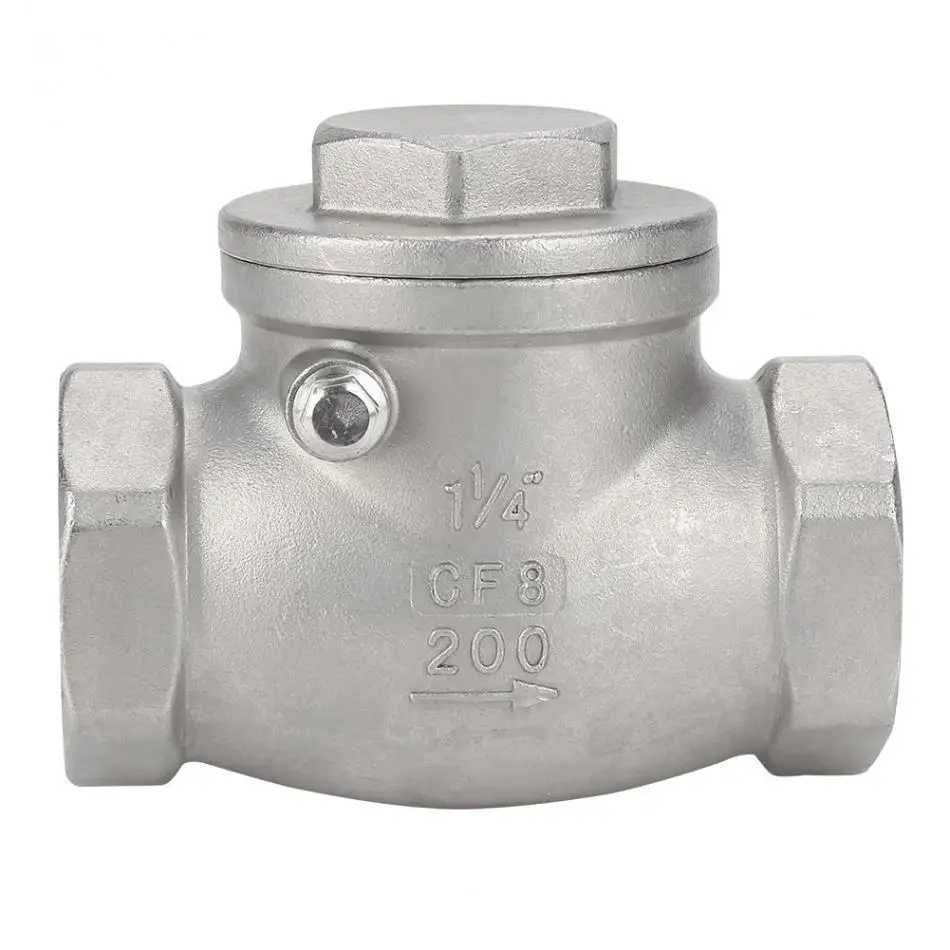

водяной клапан DN32 из нержавеющей стали односторонний поворотный обратный клапан с внутренней резьбой 200 фунтов на квадратный дюйм для соленоида клапана воды, масла, газа, высокого качества | |


Поворотный обратный клапан в основном используется для одностороннего потока среды в трубопроводе, что позволяет среде течь только в одном направлении, чтобы предотвратить обратный поток среды.

Характеристики:

  • Изготовлен из высококачественной нержавеющей стали 304, прочный и долговечный.
  • С хорошей устойчивостью к коррозии и высокому давлению.
  • Хорошая герметичность предотвращает утечку жидкости.
  • Стандартная резьба DN32, подходящая для большинства трубопроводных систем.
  • Применяется для воды, масел, воздуха и др.

Спецификация:
Материал: нержавеющая сталь 304
Резьба: DN32 1-1 / 4 "
Направление потока: в одну сторону
Цвет: серебристый
Диаметр порта: прибл.4,8 см / 1,9 дюйма

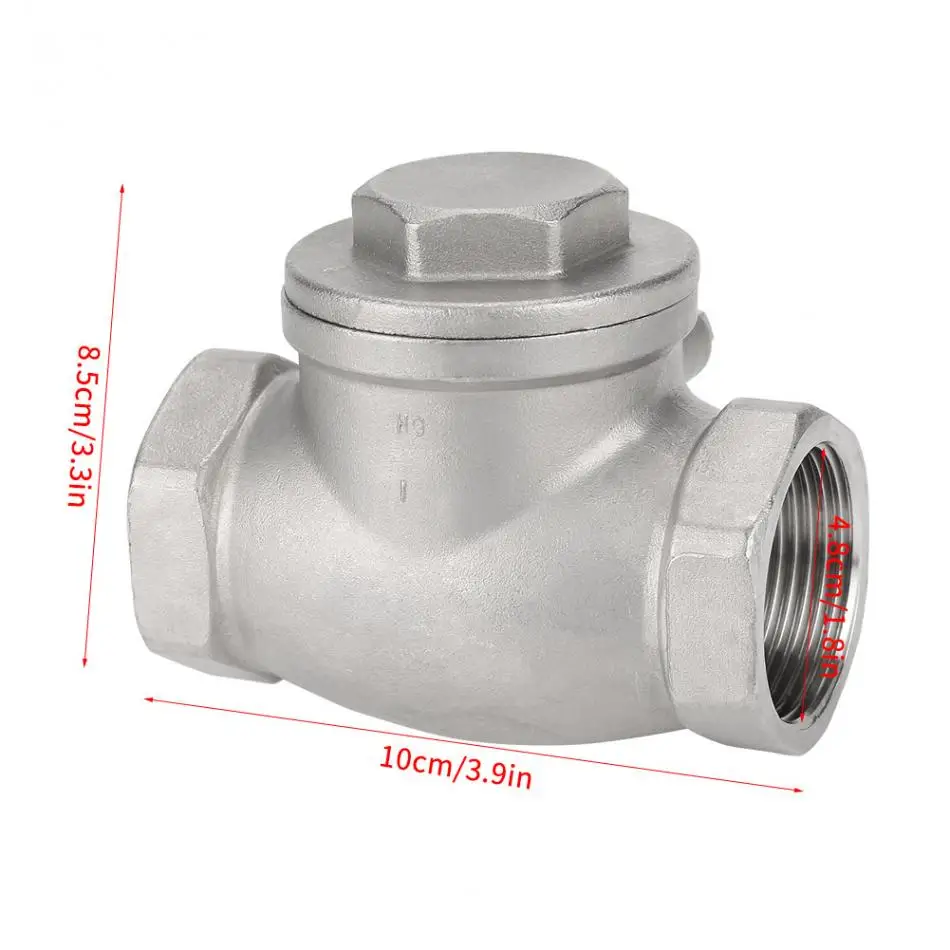

Размер (Д * В): прибл. 10 * 8,5 см / 3,9 * 3,3 дюйма
Вес: прибл. 681 г / 24 унции

Список пакетов:
1 * поворотный обратный клапан

Примечание:
1. Из-за разницы между мониторами и световым эффектом изображения могут не отражать реальный цвет элемента.
2. Допускается небольшая ошибка из-за ручного измерения. Спасибо за понимание.



.

водяной клапан DN32 из нержавеющей стали односторонний поворотный обратный клапан с внутренней резьбой 200 фунтов на квадратный дюйм для соленоида клапана воды, масла, газа, высокого качества | |


Поворотный обратный клапан в основном используется для одностороннего потока среды в трубопроводе, что позволяет среде течь только в одном направлении, чтобы предотвратить обратный поток среды.

Характеристики:

  • Изготовлен из высококачественной нержавеющей стали 304, прочный и долговечный.
  • С хорошей устойчивостью к коррозии и высокому давлению.
  • Хорошая герметичность предотвращает утечку жидкости.
  • Стандартная резьба DN32, подходящая для большинства трубопроводных систем.
  • Применяется для воды, масел, воздуха и др.

Спецификация:
Материал: нержавеющая сталь 304
Резьба: DN32 1-1 / 4 "
Направление потока: в одну сторону
Цвет: серебристый
Диаметр порта: прибл.4,8 см / 1,9 дюйма
Размер (Д * В): прибл. 10 * 8,5 см / 3,9 * 3,3 дюйма
Вес: прибл. 681 г / 24 унции

Список пакетов:
1 * поворотный обратный клапан

Примечание:
1. Из-за разницы между мониторами и световым эффектом изображения могут не отражать реальный цвет элемента.
2. Допускается небольшая ошибка из-за ручного измерения. Спасибо за понимание.



.
Обратные клапана для воды: Что такое обратный клапан на воду, виды, устройство, где ставить

Отправить ответ

avatar
  Подписаться
Уведомление о
