На каком расстоянии от края крыши ставить снегозадержатели: На каком расстоянии от края крыши монтируют снегозадержатели?

Статья от 28.01.2021 23:27:54 | Как установить снегозадержатели на крышу из профнастила?

Содержание

1. Для чего ставят снегозадержатель на крышу из профнастила
2. Ставим снегозадержатели на крышу из профлиста
3. Основные виды снегозадержателей для профнастила
   • Уголковые и пластинчатые снегозадержатели
   • Снегозадержатели трубчатой и решетчатой систем
4. Бугельные снегозадержатели
5. Инструкция — установка снегозадержателей на крыше из профнастила своими руками
6. Как правильно установить снегозадержатели на профнастил
7. Правильная установка снегозадержателя на профнастил
8. Правила и виды снегозадержания

Установка снегозадержателей на крыше из профнастила необходима как мера безопасности и защиты от последствий скоплений снега.

В зависимости от снегового района, наклона и размера кровли, интенсивности прогрева снега снаружи и изнутри подбирается и устанавливается комплект элементов определенного вида. Для большей части территории России характерны снеговые осадки в течение всей зимы, поэтому важно знать, как установить снегозадержатели на крышу из профнастила правильно, по схеме крепления для каждого типа деталей.

Для чего ставят снегозадержатель на крышу из профнастила

Для того, чтобы выбрать вид снегозадержателей для кровли из профлиста и профнастила, нужно учесть особенности монтажа строения, конструкции крыши и факторы, от которых нужна защита. Функциональность системы рассчитана на решение следующих задач:

• защита частей кровли
  и водостоков от снеговой нагрузки и разрушение при сходе снега;
• защита людей, транспорта, животных от падения наледи и плотного снега;
• предотвращение деформации кровли и силовой конструкции крыши под весом снега;
• в зависимости от конструкции и технологии монтажа, снегозадержатели на кровле из профлиста могут рассекать снежную массу на части, изменяя картину нагрузок.

Учитывая, что средняя снеговая нагрузка на крышу с углом 6 — 25 градусов составляет 250 кг на метр квадратный, то при потеплении или нагреве снега через кровлю

, с 10 кв. м сойдет 2,5 тонны плотной и насыщенной водой и льдом массы. Профнастил и профлист обладают низкими показателями трения, поэтому скорость схода снега будет большой — он начнет двигаться по тонкой пленке воды на металле. Аналогичная ситуация сложится и при скоплении снега на металлочерепице.

Ставим снегозадержатели на крышу из профлиста

Установить снегозадержатели на крышу из профлиста и профнастила своими руками вполне возможно, если вы располагаете инструментом и базовыми навыками. Однако следует помнить и важных тонкостях и особенностях этой работы:

• конструкция промышленно изготовленных снегозадержателей соответствует требованиям стандартов, при установке своими руками необходимо соблюдать СНиП 17.
  133.30.20.11;
• снегозадержатель на крышу из профнастила крепится в расчете на значительное усилие, значит, необходимо обеспечить его монтаж к несущей части конструкции под кровлей;
• учитывается наличие ограждений, в некоторых случаях допускается установка снегозадержателя на профнастил в непосредственной близости от конструкций ограждения;
• система снегозадержателей монтируется на крышах с уклоном от 5 градусов, при этом уклон от 60 градусов создает особые условия, при которых рассматривается вариант с использованием точечных конструкций.

Виды и размеры снегозадержателей для установки на кровли из профлиста и профнастила подбираются по соотношению стоимости и способности конструкции выдержать определенные нагрузки без деформации и отрыва от основания.

Основные виды снегозадержателей для профнастила

Виды снегозадержателей для профнастила отличаются конструктивно, по способу установки, по способности выдерживать нагрузку, останавливать или разделять массу снега на крыше.

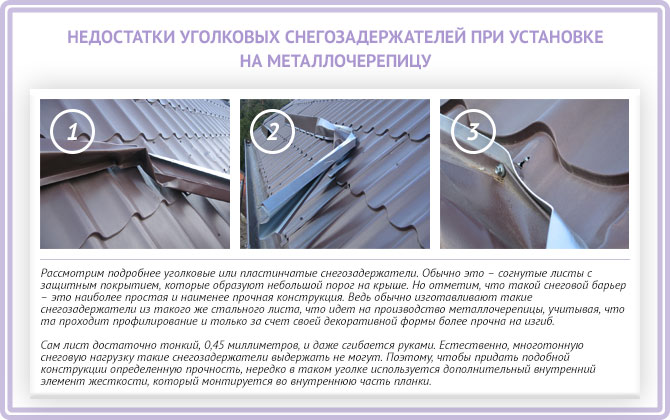

Уголковые и пластинчатые снегозадержатели

Уголковые системы снегозадержания. Их иногда называют пластинчатыми, но между конструкциями есть разница. Самая простая в изготовлении, недорогая конструкция, которую можно

установить своими руками, используя штатный набор крепежа и деталей из комплекта. Устанавливать уголковый элемент можно на крышах с уклоном до 30 градусов и только убедившись в прочности несущей конструкции. Уголки высотой 6 см монтируются на расстоянии примерно 60 см от края в волну или по верхней части волны в зависимости от типа изделия, обязательно в обрешетку. Решение может использоваться и как точечное, для удержания снежной массы на отдельных участках. Пластинчатые снегозадержатели можно устанавливать в качестве барьера сплошной линией или с разрывами, но с учетом того, что снег сквозь них не проходит, и нагрузка должна быть ограничена.

Снегозадержатели трубчатой и решетчатой систем

Трубчатые снегозадержатели на кровлю из профнастила представляют собой кронштейны под поперечные трубы длиной от 1 до 3 метров. Они относятся к снегорезам, так как в просвет между трубами может проникать некоторое количество снега. Устанавливать своими руками не стоит — конструкция рассчитана на большой вес снега, может применяться на уклонах около 60 градусов, что требует соблюдения мер безопасности.

Решетчатые снегозадержатели на кровлю из профнастила. Изготавливаются промышленным способом из металлического листа, представляют собой кронштейны с упором для поперечных решеток в виде желоба в поперечном сечении. Высота решетки может быть от 5 до 7 или от 15 до 20 см. Особенностью этой системы считается возможность использования как снегореза.

Устанавливать снегозадержатель принято на промышленных объектах, строго по требованиям СНиП, профессионально и с гарантиями надежности. Не стоит заниматься монтажом своими руками, конструкция сложная и ответственная.

Бугельные снегозадержатели

Бугельные системы снегозадержания — точечные решения, не рассчитанные на большие нагрузки. В регионах с большой снеговой нагрузкой и на кровлях со средним уклоном они играют роль снегорезов с опорной функцией, снижая нагрузку на трубчатые или решетчатые детали.

Элементы в виде крюков, подков или небольших пластин удерживают плотный снег пластами, при потеплении режут массу на части.

Бревенчатый снегозадержатель похож на трубчатый, но вместо металлических труб в нем используются круглые в поперечном сечении деревянные детали длиной по 1,5 — 2 м.

Отдельно рассматриваются подвесные системы, которые можно установить под свесом для защиты желобов водостока и рассечения снежной массы. Это специальные конструкции, которые устанавливают с креплением к несущей части, не через кровельный лист. Правильный монтаж снегозадержателей на профнастил предполагает возможность крепления сквозь лист при условии, что оно попадает в часть обрешетки или силовой детали.

Инструкция — установка снегозадержателей на крыше из профнастила своими руками

Устройство системы снегозадержания для крыш из профнастила и профлиста требует соблюдения стандартов и правил крепления элементов. Расположение снегозадержателей по СНиП вполне соответствует логике защиты и предотвращения несчастных случаев при сходе снега. Основные места, где необходимо установить снегозадержатели, если вы построили дом с крышей из профнастила, достаточно скользкого материала:

• в местах выхода крыши на стоянки, дорожки, места прохода и отдыха людей, проезда транспорта;
• со стороны скопления снежной массы в зависимости от ветра и со стороны, куда ветер будет смещать снег;
• со стороны наибольшего солнечного прогрева, где возникнет водяная смазка покрытия;
• со стороны примыкания или близкого расположения ограждений, строений, низко расположенных пристроек и хозяйственных строений, гаражей.

Навесные системы стоит установить по периметру там, где расположение водостоков создает риск их сноса при сходе снега.

Как правильно установить снегозадержатели на профнастил

При выборе и подготовке к монтажу системы снегозадержания необходимо учесть ее удерживающую и пропускную способность. Имеется еще ряд особенностей разных снегозадержателей.

1. Уголковый с продольной установкой в волне эффективен при наклоне 5 — 25 градусов и незначительной толщине слоя. Он позволяет снегу постепенно смещаться вниз, разделяя массу на участки. При шахматном расположении можно получить эффект сползания полос малого веса.
2. Простая пластинчатая система не позволяет пластам двигаться вниз, но при повышении снеговой нагрузки ее элементы могут быть сорваны. Порядку монтажа и крепления уделяется особое внимание.
3. Решетчатые детали большой длины могут прогнуться под нагрузкой, особенно при значительном уклоне кровли из профнастила.
4. Ставить трубчатый снегозадержатель на крышу из профнастила можно в несколько рядов, так как конструкция позволяет части снега проникнуть дальше. Нагрузка на нижние ряды будет меньше, но движение тяжелых пластов не остановится.

При монтаже своими руками нельзя нарушать инструкции по установке и схемы расположения, при этом трубчатые системы имеют важную особенность — их устанавливают близко к краю, а это увеличивает риск падения с высоты. Поручать такие работы лучше профессиональным монтажникам со средствами страховки.

Правильная установка снегозадержателя на профнастил

Еще несколько особенностей правил установки — как надежно крепить снегозадержатель на крышу из профнастила.

1. Кронштейны и основания монтируются только к несущим частям, так как снег имеет большую массу, и при движении способен сорвать снегозадержатели, особенно уголковые и точечные.
2. Устройство трубчатого типа может быть разным. Обратите внимание на варианты поперечного сечения труб — круглое или овальное. Второе рассчитано на большие нагрузки. При значительной массе снега на покатой поверхности лучше подобрать конструкцию с тремя трубами.
3. Для лучшего крепления и гидроизоляции установить кронштейны следует только на саморезы указанного размера с прокладками. Монтируя крепления через кровельный лист, следует сразу убедиться, что крепеж попадает в несущую часть или обрешетку.
4. При устройстве и монтаже системы на этапе строительства можно использовать закрепленные заранее кронштейны и основания, а потом крепить профлист или профнастил.

Правила монтажа и крепления снегозадержателей своими руками не отличаются от требований к профессиональной установке элементов оборудования крыш.

Правила и виды снегозадержания

Рекомендуем придерживаться проверенной методики, чтобы правильно установить и закрепить все элементы на поверхности профлиста и профнастила. Напоминаем, что остановить сход снега или сделать его безопасным можно двумя основными способами — создать барьер, на дающий пластам сползать, и рассечь массу на небольшие части. Под свесом ее может направить в сторону навесная система, которая крепится к обрешетке или стропильной части конструкции. Закрепленное трубчатое ограждение или система решетчатого типа получается качественным и надежным только при профессиональной установке. Каким образом крепится элемент к обрешетке или кровельному покрытию, указывается в руководстве от производителя.

• Трубчатый 3м

• Усиленный 3м

• Для композитной кровли

• Решетчатый

• Оцинкованный усиленный

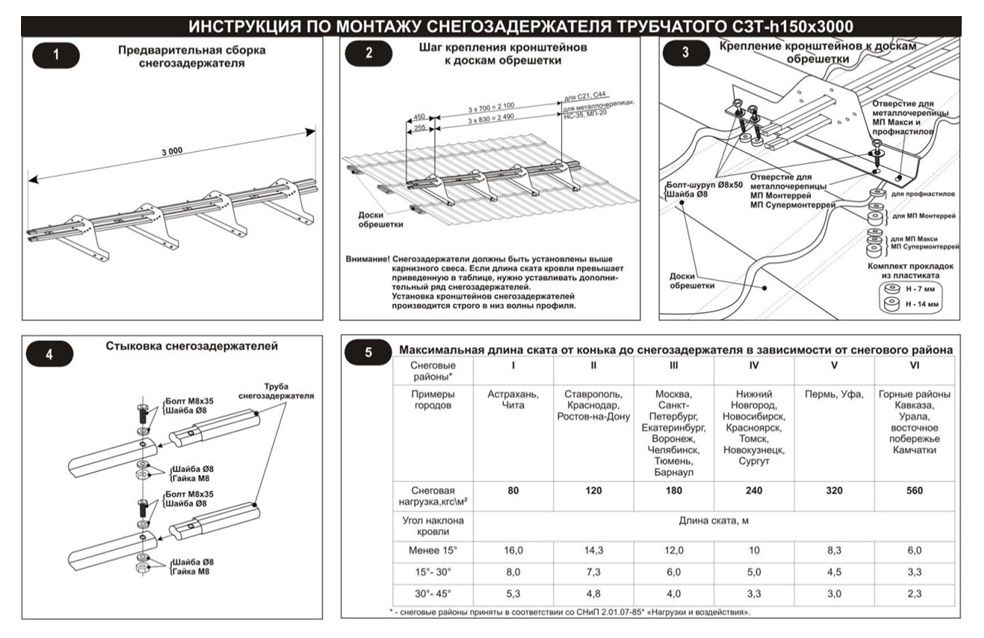

Способы монтажа снегозадержателей на крышу

Зима – серьезное испытание на прочность для любого вида кровли. Снег скапливается на поверхности крыши, образуя шапки, которые при перепаде температур превращаются в глыбы льда и сосульки. Их схождение несет в себе большую опасность. Снегозадержатели помогут решить эту проблему. Но такие конструкции обеспечат удержание и дробление снежных пластов только, если установлены правильно.

Установка снегозадержателей пропускного типа

Количество снегозадержателей пропускного типа, которые будут закреплены на крыше из металлочерепицы, подбирается индивидуально в зависимости от того, какую форму имеет крыша. В зонах, где обычно скапливается большой объем снега, их устанавливают в два уровня. При большой площади кровли пропорционально увеличиваются. Если вы решили ставить такую конструкцию еще на этапе создания проекта кровельного покрытия, спланируйте место ее расположения и усильте конструкцию обрешетки с помощью дополнительных опорных досок. Это сделает ее более надежной.

Установить снегозадержатели пропускного типа на кровле можно следующим образом.

• Сделайте отверстия для креплений на расстоянии 0,5-1 м друг от друга.
• Уплотните отверстия под крепления резиновыми прокладками (под нижним отверстием рекомендуется ставить сразу два уплотнения).
• В кронштейны вставьте трубу или профиль с овальным сечением.
• Соедините между собой элементы сквозными болтами.
• Закрепите все элементы при помощи длинных саморезов.

При расчете количества креплений для снегозадержателей пропускного типа необходимо учитывать такие факторы, как угол наклона крыши, конструкция обрешетки и длина ската.

Установка снегозадержателей барьерного типа

Крепление систем барьерного типа из существующих вариантов является наиболее экономичным. Уголковые или пластинчатые конструкции представляют собой довольно жесткие элементы, которые эффективно препятствуют схождению даже больших снежных масс. Их недостатком можно назвать то, что толща осадков, которая будет удерживаться, ограничена высотой уголка.

Крепление конструкций барьерного типа выполняется по краю ската. Монтаж снегозадержателей этого вида выполняется по такой технологии:

• устанавливается подкладочный уголок, на который потом крепится стоппер;
• верхняя часть снегостопора располагается так, чтобы она проходила вплотную к выступу покрытия;
• на каждой «волне» металлочерепицы выполняется фиксация.

Общие принципы установки снегозадержателей

• В месте крепления кронштейнов желательно использовать сплошную обрешетку.
• Нельзя разрезать трубы снегозадержания с помощью болгарки или другого абразивного инструмента.
• Для улучшения жесткости длинных трубчатых конструкций все элементы устанавливаются не в шахматном порядке, не в разброс, а в одну линию.
• Дополнительный ряд элементов устанавливается над выступающими объектами (труба дымохода, мансардное окно или вентиляция и т. д.) или рядом с местами крыши, где скапливается снег (например, примыкания).

На крыше из металлочерепицы снегозадержатель монтируется в нижней части на одном уровне со стеной фасада или чуть выше. От края ската до снегозадержателя допускается расстояние не более 50 см, а между крайним кронштейном и трубой − не более 30 см.

Основная ошибка при установке таким систем – использование для крепления обычных кровельных саморезов. Это значительно уменьшает уровень нагрузки. При сильных снегопадах образуется снеговая шапка большой массы, которая просто вырвет снегозадержатели, деформировав покрытие кровли. Необходимо покупать специальный крепеж. Некоторые производители заботятся о том, чтобы он входил в комплект материалов.

Монтаж снегозадержателя лучше доверить профессионалам. Они помогут правильно составить план системы снегозадержания и установить ее на крышу, вне зависимости от ее формы и вида.

Расстояние между швами SnoCleat

Расстояние между швами SnoCleat

шовные снегозадержатели

org/BreadcrumbList» role=»navigation» aria-label=»breadcrumbs»>
1. Домашний
2. Рекомендации по расстоянию SnoCleat

Рекомендации по расстоянию от снегозадержателей

В некоторых частях мир, который получает зимние осадки, снег и лед на металле с глянцевым покрытием кровля может создать чрезвычайно опасное лавинное состояние. Правильно установленная система защиты от снега может смягчить это условие. Наш подход к правильному размещение предполагает общее расстояние по всей крыше место, чтобы предотвратить смещение снега и льда на начальном этапе. После замерзания осадков теряет сцепление с металлической крышей и начинает скользить под гору, все в своем путь будет уничтожен. Ряд ограждений, размещенных вдоль края карниза или желоба крыша не всегда является достаточной защитой от этого опасного состояния. Ан равномерно распределенная снеговая нагрузка сохранит долгосрочную целостность фактического конструкция, металлическая крыша и система удержания снега. Выберите свой шаг ниже, чтобы получить общее руководство по расстоянию. Эта страница должна использоваться только в качестве краткого справочного руководства для оценки количества и размещения снегозадержателей на крышах с снеговой нагрузкой на грунт менее 45 фунтов на квадратный фут.

Нажмите на уклон крыши ниже

Шаг 1/2–2/12

Шаг 3/12–4/12

Шаг 5/12–6–12 10021 7–21 902021 90 -12 Шаг

1/2 — 2/12 Шаг крыши

К началу страницы

Шаг: от 1/2/12 до 2/12.
Использование: 1 снегозащита на шов через каждые 15 футов крыши, поднимающейся вверх по склону.
Снеговая нагрузка: до 45 фунтов на квадратный фут на грунт.

Начиная с 1 и 2 футов от нижнего края, поместите снегозадержатели на каждый шов панелей в шахматном порядке по всей площади крыши. Поднимайтесь на крышу через каждые 15 футов и повторяйте ступенчатый рисунок на каждом шве панели. Не превышайте 15 футов по вертикали между рядами охранников. Пример: если ваши листы крыши имеют длину 30 футов, для вашей крыши потребуется ступенчатая схема на расстоянии 1 и 2 фута от карниза и вторая шахматная схема на 14 и 15 футах от линии карниза. По возможности всегда пытайтесь разделить площадь крыши на равные секции с одинаковым расстоянием между рядами, не выходя за рамки рекомендаций производителя по максимальному размещению. Общие рекомендации по размещению см. на рисунке выше.

Шаг крыши 3/12 — 4/12

К началу страницы

Шаг крыши: от 3/12 до 4/12.
Использование: 1 снегозащита на шов через каждые 10 футов крыши, поднимающейся вверх по склону.
Снеговая нагрузка: до 45 фунтов на квадратный фут на грунт.

Начиная с 1 и 2 футов от нижнего края, поместите снегозадержатели на каждый шов панелей в шахматном порядке по всей площади крыши. Поднимайтесь на крышу через каждые 10 футов и повторяйте ступенчатый рисунок охранников на каждом шве панели. Не превышайте 10 футов по вертикали между рядами ограждений. Пример: если ваши листы крыши имеют длину 20 футов, для вашей крыши потребуется шахматный узор на расстоянии 1 и 2 фута от карниза и второй шахматный узор на 9и 10 футов вверх от карниза. По возможности всегда пытайтесь разделить площадь крыши на равные секции с одинаковым расстоянием между рядами, не выходя за рамки рекомендаций производителя по максимальному размещению. Общие рекомендации по размещению см. на рисунке выше.

5/12 — 6/12 Шаг крыши

Вернуться к началу страницы

Шаг: от 5/12 до 6/12 .
Использование: 1 снегозащита на шов через каждые 8 ​​футов крыши, поднимающейся вверх по склону.
Снеговая нагрузка: до 45 фунтов на квадратный фут на грунт.

Начиная с 6 дюймов и 12 дюймов от нижнего края, установите снегозащитный экран на каждый шов панели в шахматном порядке по всей площади крыши. Поднимайтесь на крышу через каждые 8 ​​футов и повторяйте ступенчатый рисунок ограждений на каждом шве панелей. Не превышайте 8 футов по вертикали между рядами ограждений. Пример: если ваши кровельные листы имеют длину 16 футов, для вашей крыши потребуется шахматная схема на расстоянии 6 дюймов и 12 дюймов от карниза и вторая шахматная схема на высоте 7 футов 6 дюймов и 8 футов от карниза. чтобы разделить площадь крыши на равные секции с одинаковым расстоянием между рядами, не выходя за рамки рекомендаций производителя по максимальному размещению. Общие рекомендации по размещению см. на рисунке выше.

7/12 — 12/12 Шаг крыши

Вернуться к началу страницы


Шаг: от 7/12 до 12/12.
Использование: 1 снегозащита на шов через каждые 5 футов крыши, поднимающейся вверх по склону.
Снеговая нагрузка: до 45 фунтов на квадратный фут на грунт.

Начиная с 6 дюймов и 12 дюймов от нижнего края, установите снегозащитный экран на каждый шов панели в шахматном порядке по всей площади крыши. Поднимайтесь на крышу через каждые 5 футов и повторяйте ступенчатый рисунок охранников на каждом шве панели. Не превышайте 5 футов по вертикали между рядами ограждений. Пример: если ваши кровельные листы имеют длину 10 футов, для вашей крыши потребуется ступенчатый рисунок на расстоянии 6 дюймов и 12 дюймов от карниза и второй ступенчатый рисунок на высоте 4 фута 6 дюймов и 5 футов от карниза. чтобы разделить площадь крыши на равные секции с одинаковым расстоянием между рядами, не превышая рекомендованные производителем максимальные рекомендации по размещению.Общие рекомендации по размещению см. на рисунке выше

Эта страница может использоваться только с целью разработки планов, спецификаций и/или чертежей для утверждения строительных проектов с использованием только продуктов и компонентов, произведенных или распространяемых IceBlox, Inc. Его следует использовать только в качестве быстрой справки для оценки количества и размещения снегозадержателей на крышах с снеговой нагрузкой на грунт менее 45 фунтов на квадратный фут. Для индивидуальной планировки, соответствующей вашим критериям крыши, пожалуйста, позвоните нам по телефону 800-766-5291.

IceBlox Inc., d.b.a SnoBlox-Snojax, именуемая в дальнейшем IceBlox, Inc., или любые дочерние бренды или компании, не несут ответственности за оценки или покупки в результате ошибочного или ненадлежащего использования этой страницы.

Пользователь должен определить пригодность продукта для предполагаемого использования и принять на себя все риски, связанные с его использованием или обращением с ним. Что касается рекомендаций по расстоянию, расценок и/или макетов, Iceblox, Inc. не несет ответственности за неправильное количество материала.

Вернуться к началу страницы

Вот почему мы рекомендуем определенные конфигурации снегозащитных экранов

Опубликовано 3 января 2019 г. 3 июня 2022 г. Брайан Стернс

Alpine SnowGuards ежедневно предоставляет множество рекомендуемых конфигураций снегозадержателей для больших и малых проектов по всей Северной Америке и за ее пределами. Зарегистрируйтесь в нашем онлайн-калькуляторе проектов, чтобы получать рекомендации и расценки для ваших проектов.

Первый ряд снегозадержателей

Установка над наружной стеной или крайней опорой крыши

Наши схемы снегозадержателей всегда начинаются с установки первого ряда снегозадержателей над наружной стеной или крайней опорой крыши.

Вот почему:

Конструкция или конструкция навеса не должна выдерживать снеговую нагрузку на эту неподдерживаемую часть крыши.

Снеговая нагрузка на крышу Определено

Снеговая нагрузка на крышу, определяемая как вес снега на поверхности крыши, используемая при проектировании конструкции здания. Снеговая нагрузка на крышу определяется несколькими факторами, в том числе:

• Значение снеговой нагрузки на грунт
• Значение, занятость и использование здания
• Воздействие ветра на крышу
• Уклон крыши, форма крыши и выступы/препятствия крыши
• Тепловое состояние здания

Схемы защиты от снега для участков, склонных к обледенению

Установите системы управления снегом над участками крыш зданий, которые имеют проблемы с обледенением. Необогреваемый свес – это место, где обычно скапливается лед. Удержание снега и льда на этой части крыши только усугубит ваши проблемы с запрудой льда.

Ледяные запруды создают несколько проблем. Во-первых, они препятствуют сползанию снега с крыши. Накопление снега и льда на карнизе создает нежелательную и неравномерную снеговую нагрузку. Второй и потенциально более серьезной проблемой, которая может возникнуть из-за ледяных дамб, является проникновение воды внутрь здания.

Проконсультируйтесь с архитектором или инженером, если вы решите разместить системы управления снегом над выступом.

Установите снегозадержатели на высоте от 12 до 14 дюймов от края карниза, если нет выступа.

Рекомендуемые схемы расположения снегозадержателей для изолированных участков

Важно отметить, что на практике Alpine SnowGuards предоставляют рекомендуемые схемы расположения для изолированных участков. Однако мы не даем гарантии на эти области без письменного разрешения вашего инженера-строителя.

Мы , а не рекомендуем устанавливать снегозадержатели непосредственно над дверными проемами или на части карниза. Снег скапливается за препятствием под углом примерно 45 градусов (или больше) от препятствия. Этот дополнительный вес на снегозадержателе (или других выступах крыши, таких как вентиляционные трубы) часто перегружает систему. Учитывайте дополнительный вес скопившегося снега при первоначальной компоновке системы снегозадержателя.

Вообще говоря, дополнительная нагрузка на выступ или препятствие в два раза превышает обычную снеговую нагрузку. Учитывайте еще больший вес, если участок находится рядом с долиной, в условиях дрейфа или подвержен скоплению льда.

Мы надеемся, что этот обзор поможет определить, что вам нужно для вашего следующего проекта защиты от снега. И не забывайте — наш онлайн-калькулятор проектов прошел два этапа обновлений. Проверьте это, введите информацию о своем проекте и получите немедленный макет и стоимость проекта.

Вопросы? Спрашивайте — для этого мы здесь!
