Плитный фундамент - плюсы и минусы, виды, стоимость и устройсво

Отечественное частное строительство нечасто использует плитный фундамент. Однако во всем мире он применяется весьма обширно для возведения самых разнообразных построек. Свойства такого фундамента делают его подходящим для самых разных климатических зон. Конечно, кроме существенных плюсов есть и некоторые минусы. Но обо всем поподробнее…

Под понятием плитного фундамента подразумевается плита из железобетона. Устанавливается она под всей площадью постройки. При этом может плита устанавливаться как на уровне поверхности земли, так и заглубляться в землю. Предназначение плитного фундамента состоит в распределении нагрузки на более объемную площадь, что предотвращает деформацию возведенных объектов при движениях грунта.

Толщина железобетонной плиты для плитного фундамента может варьироваться от 20 до 40 см. Укладка плит предполагает подготовку грунта и обустройство «подушки» из песка.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

  • простота монтажа;
  • безопасность и долговременные гарантии прочности;
  • противостояние как наземным, так и грунтовым водам;
  • предотвращение движения грунта;
  • вероятность обустройства цокольного этажа;
  • применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Описание

Различается два типа плитного фундамента: классический и плавающий:

  • Фундамент классического типа располагается ниже обычного уровня промерзания почвы. Это позволяет дополнить постройку цокольным этажом или подвальным помещением.
  • Плавающий тип плитного фундамента закладывается на глубину 70-90 см от поверхности земли, что исключает возможность постройки вглубь.

Также различают следующие виды плитного фундамента:

  1. Обычный. Его укладка возможна при рытье обычного котлована, который затем утрамбовывается и выравнивается. При этом минимальная толщина «подушки» должна быть не меньше 15 см.
  2. Сплошной (монолитный), или утепленный. Подобный фундамент чаще всего используется в холодных климатических зонах.
  3. Фундамент из цельной решетчатой плиты. Применяется в основном для возведения крупных объектов.

Сфера применения

Применение плитного фундамента считается оптимальным вариантом при постройке домов из самых различных материалов, как легких, так и тяжелых. Его устройство допускается на любой разновидности почвы, от песчаной до торфяной. Плита превосходно выровняет вертикальные и горизонтальные смещения земли. Не боится такой фундамент и грунтовых вод, которые оказывают на него довольно большое воздействие.

За счет больших затрат бетона и металла плитные фундаменты редко применяются для возведения объектов с большой площадью застройки. Чаще всего их используют при строительстве небольших зданий. Эффективно применение плит в качестве фундамента на грунтах, подверженных излишней активности и пучению, а также в регионах с повышенной влажностью земли или высоким уровнем грунтовых вод.

В частном строительстве плитный фундамент может совмещаться с постройками из любых материалов. Это могут быть каркасные дома, дома из бруса или СИП-панелей, кирпича или газобетона.

Технология укладки

На начальном этапе закладки плитного фундамента необходимо исследование грунта в месте предполагаемого возведения объекта. Эта процедура необходима для определения толщины «песчаной подушки». Лишь затем составляется окончательный проект.

Монтаж плитного фундамента происходит в следующем порядке:

  1. Снимается верхний грунтовый слой, роется котлован. Глубина его должна превышать глубину промерзания почвы. Дно котлована выравнивается и трамбуется.
  2. Укладывается песчаная «подушка», которая также выравнивается и утрамбовывается.
  3. Монтируется гидроизоляция и дренажная система.
  4. По всему периметру будущего здания выставляется опалубка.
  5. Далее, также по периметру, устанавливается арматура (даже стеклопластиковая), производится армирование.

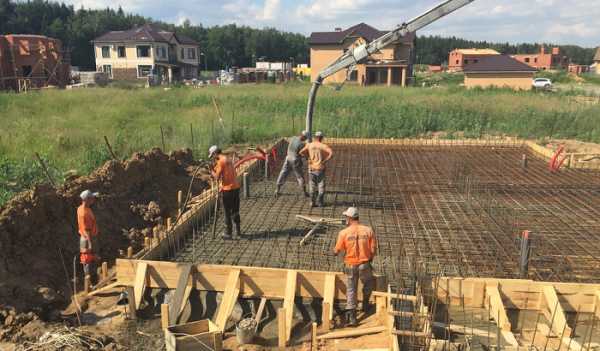

  6. Начинается заливка бетона. При этом бетонная масса заливается послойно, по 15 см. Если в качестве фундамента используются готовые плиты, то поверх их производится бетонная стяжка.
  7. Осуществляется вибрирование застывшего бетона, что обеспечивает дополнительную прочность.

Виды плит для фундамента

Плитный фундамент различается и по видам применяемых плит:

  • для небольших построек используется монолитная плита, характеризующаяся простотой технологии заливки и небольшой глубиной закладки;
  • для промышленных и высотных зданий используется фундаментная плита с ребрами жесткости, собираемая из отдельных плит, прочно скрепленных между собой, либо применяется полностью монолитная конструкция;
  • для строительства сверхустойчивых сооружений, особенно в зонах с повышенной сейсмической активностью, применяется коробчатая конструкция, собираемая из сборных или монолитных бетонных коробов, жестко скрепляющихся друг с другом.

Параметры плитного фундамента выбираются исходя из технологии строительства. В основном толщина плиты составляет 30-40 см. несмотря на то, что часто применяются сборные плиты, более надежной считается монолитная плита, обеспечивающая большую жесткость и надежность готового фундамента.

Из готовых плит для плитного фундамента применяются следующие виды:

  1. Плиты для фундамента мелкозаглубленного. Они устанавливаются по всей площади здания и наиболее равномерно распределяют нагрузку на грунт. Такие плиты рекомендуется использовать для домов из бревна, бруса и разнообразных стеновых блоков.
  2. Финская плита не очень толстая, однако, очень прочная и обладает прекрасными тепловыми характеристиками. Применяется чаще всего для каркасных домов и для зданий с теплым полом.
  3. Плавающие ребристые плиты прекрасно подходят для изменчивых грунтов. Они защищают здание от проседаний, разрушений и образования трещин. Единственным минусом таких плит является их более высокая цена.
  4. Теплая плита, по-другому, скандинавская или утепленная шведская плита, может устанавливаться на любом грунте, поскольку не позволяет почве пучиться, а теплоизоляционный слой предотвращает замерзание грунта.
    Подходит для использования в качестве пола первого этажа и для обустройства теплых полов.
  5. Плиты перекрытия довольно часто применяются в строительстве для обустройства плитного фундамента, это позволяет повысить надежность готовой конструкции.
  6. Дорожные плиты могут использоваться в качестве альтернативы бетонной заливке. При этом значительно сокращаются временные затраты, поскольку не требуется полностью заливать плиту, достаточно выполнить бетонную стяжку.

Для увеличения прочности постройки рекомендуется делать плитный фундамент немного шире основного здания. Лишние метр – два не сыграют существенной разницы в затратах, а надежность многократно увеличится.

Состав

Состав плитного фундамента полностью зависит от характеристик будущей постройки. При ошибках выбора материала исправить их после заливки будет невозможно. Марка бетона выбирается в зависимости от предназначения постройки и погодных условий:

  • для одноэтажных вспомогательных зданий (гараж, летний домик, хозяйственные постройки) можно применять бетон марки М50, при условии последующей установки стяжки из более прочного бетона;
  • если зимой температура опускается до -20 градусов, то лучше применить морозостойкую марку бетона F-75;
  • для постоянно эксплуатируемых жилых зданий следует выбирать прочный бетон марки М200 с повышенной водонепроницаемостью (не менее 95 %).

Если весь объем бетона не удается залить в один день, то продолжать работу можно не позже чем через 12 часов. В противном случае необходимо подождать 1-2 недели до полного высыхания залитого слоя и лишь затем продолжить заливку, это предотвратит образование трещин за счет неравномерного высыхания бетона.

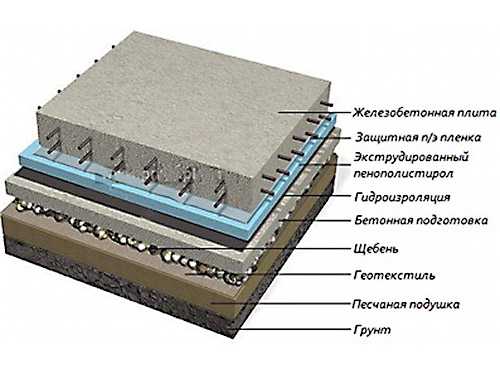

Описание слоев

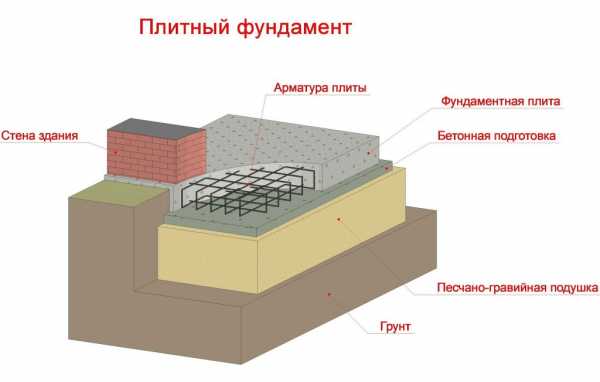

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

  1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
  2. Песчаная «подушка».
    На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.

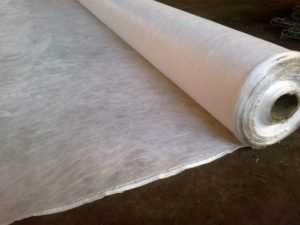

  3. Геотекстиль. На него укладывается дренажная труба.
  4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
  5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
  6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
  7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
  8. Защитный слой из п/э пленки.
  9. Железобетонная плита.



Отзывы

«Плитный фундамент стал решением моей проблемы. В наследство я получил небольшой участок земли и хотел построить там дачу. Однако меня останавливало то, что грунтовые воды находятся в метре под землей. Но с применением плит это стало не существенно».

Игорь Сабельников, Воронеж

«Как бывший строитель, я могу утверждать, что плитный фундамент – это наилучшее решение. Он не просаживается, превосходная тепло- и гидроизоляция. Здание с таким фундаментом будет сверхустойчиво».

Вадим Решетов, Саратов

«Здравствуйте. Плитный фундамент я использовал при постройке дома по совету западных родственников, хотя изначально планировал воспользоваться обычным ленточным. Воспользовавшись советом, об этом не пожалел, я уверен в прочности постройки, а бетонную плиту использовал как пол цокольного этажа».

Григорий Мальцев, Томск

househill.ru

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

  • Сплошным;
  • Обычным;
  • Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



stroykarecept.ru

Монолитный фундамент технология строительства: устройство, ремонт

Вид монолитного бетонного фундамента

Как ни странно, сейчас монолитные фундаменты пользуются большой популярностью, и это притом, что возведение их довольно затратное с финансовой точки зрения. К тому же технология возведения такого основания должна быть четко определена расчетами максимальной нагрузки на площади, а также точки ключевых угловых нагрузок с учетом воздействия внешних факторов.

Такой фундамент сделать не так сложно, но стоит иногда консультироваться и с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитного основания под многоэтажные здания различной сферы применения, а также их дальнейшим реставрационным ремонтом. Технология создания монолитного плиточного фундамента для дома универсальна, к тому же ремонт такого основания можно сделать в сжатые сроки. Только устройство может отличаться в зависимости от типа почвы, уровня усадки, наличия грунтовых вод и даже степени промерзания в конкретный период года.

Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы, кроме вечной мерзлоты, а устройство конструкции доступно каждому. Также он идеально подходит для глинистых и торфяных почв, где присутствует большая степень просадки грунта, и возникновение спонтанных грунтовых вод. Ведь любые основания не любят грунтовых вод, особенно сильнокислых за счет окисления торфа, к тому же он легко поддается ремонту.

Все новички, которые решили возвести монолитный фундамент своими руками, должны помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также использование монолитного бетона (дорогой вариант) или сборных бетонных или железобетонных конструкций (более дешевый вариант основания).

Технология возведения монолитного фундамента

  1. Разметка будущей строительной площадки, установка направляющих и растяжка регулируемой веревки.
  2. Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие вариант просто не выдержат массы целого дома).
  3. Создание котлована. Тут можно использовать ручной или механизированный труд, все зависит от финансовых возможностей заказчика и времени на возведение основания.
  4. Создание подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, причем щебневый слой – это дренаж.
  5. Строительство опалубки. Она всегда должна быть больше ширины фундамента, тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.
  6. Гидроизоляция и теплоизоляция. В некоторых случаях она не используется, если конструктивно не предусмотрены подвальные помещения и паркинги. Но, если в доме будут подвальные помещения, то без качественной гидроизоляции не обойтись. Также нужно делать теплоизоляцию для сохранения тепла внутри дома.
  7. Армирование основания. Тут нужно все правильно сделать, ведь за счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта самого основания дома. Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особенно качественно нужно сделать армирование, когда есть несколько основных и промежуточных несущих стен. Тогда многие строители делают дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные армированные линии.
  8. Заливка бетоном. Ее лучше делать одновременно с нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке.

Какой инструмент нужно использовать для монолитного основания

Подручный инструмент

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Поэтому, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и достаточно толстый шнур для создания горизонтального уровня и направления. Поэтому, возвести основу своими руками народный умелец сможет самостоятельно за считанные дни. Но он должен помнить, что запрещено оставлять бетонный фундамент зимовать в открытом виде.

А теперь главные моменты! Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. К тому же нужно помнить о внешнем и внутреннем ремонте такого основания. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Этапы возведения монолитного фундамента своими руками

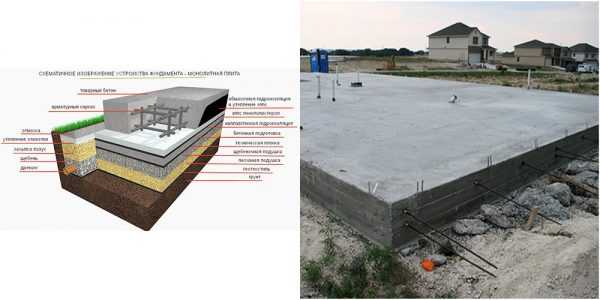

Схема устройства фундамента
  • выкапывание фундамента по строго отмеченным линиям и с рассчитанной глубиной погружения;
  • заполнение основания песчано-гравийной подушкой;
  • создание специальной трубной или капельной дренажной системы по периметру будущего фундамента или по внешнему контуру основания;
  • в песчаной подушке рекомендуется создать дорогой слой подбетонки, который защищает подвальные помещения от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента, а также основные точки нагрузок. Теперь пора возводить сам фундамент. А эта процедура состоит также с ряда этапов, потому что только тогда все получится максимально правильно и надежно:

  • Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
  • Монтаж деревянной опалубки. Она должна быть слегка мокрой, чтобы обеспечить оптимальную степень сцепления с бетонным раствором. Также учитывается, что сетчатая опалубка всегда выступает за пределы ширины фундамента. Но это не проблема, ведь все популярные монолитные фундаменты заглубленные, поэтому внешние контуры подлежат гидроизоляции. Устройство опалубки делается в зависимости от типа грунта и его характеристик, поэтому подбирается в каждом случае индивидуально.
  • Главный этап – бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше делать одновременно заливание бетоном по слоям. Но если бюджет не позволяет такого сделать, тогда можно залить бетоном фрагменты и соединить их арматурой. Но такая технология немного дороже.
  • Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

Какая монолитная плита считается универсальной

Надежная монолитная плита

Тут стоит помнить о степени устойчивости и прочности несущей конструкции. Поэтому, ответить четко на вопрос, какая плита фундаментная монолитная будет универсальной, тяжело. Хотя, оптимальной будет такая конструкция, когда предусмотрены основные и промежуточные ребра жесткости, соединенные арматурой. Также стоит помнить, что фундаментная плита должна фиксироваться дополнительными крепежными элементами, чтобы обеспечить большую степень контакта с внешней средой. Консольная плита (защемленная) пользуется популярностью в строительстве высотных зданий, но она сложная в конструкции. Ведь тут используется основная кромка с “опереньем” — со стальной арматуры под углом в 45 градусов. Также существует специальная схема возведения монолитного балочного фундамента с использованием многопролетных балок разнонаправленного типа.

Что стоит помнить при заливке монолитной бетонной плиты

Прежде всего, не стоит экономить на бетоне, как и на типе и качестве цемента. Чем лучше цемент и качественнее просеянный песок, а также используются минеральные холодостойкие добавки, тем бетон будет прочнее.

Практически нереально залить монолитный фундамент своими руками вручную без использования механизированной техники. Причем, часто приходится сразу покупать несколько бетономешалок, чтобы создать необходимый объем и скорость заливки.

Есть множество вариантов заливки монолитного фундамента. Можно сразу с бетономешалки узконаправленным коробом подать жидкий бетон. Можно сразу на месте уплотнить готовую смесь, используют вибратор, но все такие приспособления только поднимают стоимость фундамента для конечного потребителя. Лучше всего сделать медленно, но правильно, самостоятельно, используя только свои руки и фактические финансовые возможности.


fundamentclub.ru

Монолитный фундамент (плита) - плюсы и минусы

Монолитный фундамент плитного типа — один из наиболее надежных фундаментов, пригодный для строительства малоэтажных зданий любой конфигурации. Плита, за счет большой опорной площади, способна выдерживать тяжелые здания на низкоплотных грунтах.

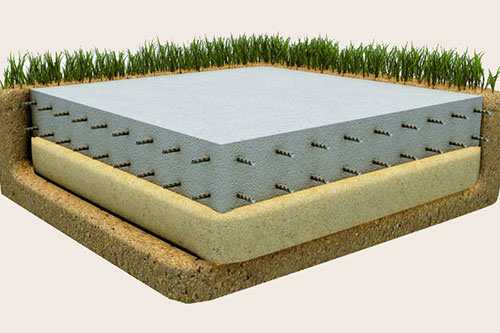

Монолитная плита

В данной статье представлена технология строительства монолитной железобетонной плиты своими руками. Мы рассмотрим плюсы и минусы данного фундамента, особенности его расчета, и приведем схемы армирования основания.

Читайте также: какой состав бетона лучше подойдет для строительства фундамента?

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Читайте также: какой фундамент лучше закладывать под строительство дома из керамзитобетонных блоков?

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² - экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Читайте также: чем полезна опалубка для садовой дорожки ее виды, принципы установки?

к оглавлению ↑

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

  • устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
  • правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
  • плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
  • отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
  • монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле.  Однако если вы ищите, какой фундамент лучше  и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Читайте также: что такое монолитная опалубка и для чего она применяется в строительстве?

к оглавлению ↑

Конструктивные особенности фундаментной плиты

Устройство плитного фундамента выполняется поверх уплотняющей подсыпки толщиной 20-40 см, состоящей из двух слоев песка и гравия. Толщина каждого слоя одинакова, первым идет песок, поверх него щебенка. Подсыпка укладывается на предварительно выровненный грунт, между слоями размещается прослойка геотекстиля, которая препятствует заиливанию щебня.

Толщина железобетонной плиты варьируется в пределах 30-50 см (устройство монолита больших размеров финансового не выгодно, дешевле будет обустроить фундамент на ЖБ сваях). Технология предусматривает обязательное армирование фундамента своими руками.

Читайте также: как построить фундамент каркасного дома своими руками?

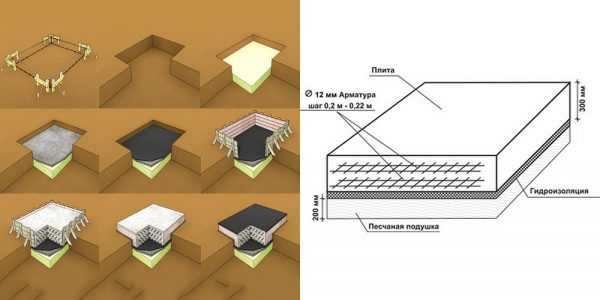

Схема плитного фундамента

Армирование фундаментной плиты выполняется двухконтурным каркасом с применением стержней диаметром 12-16 мм. Выбор арматуры зависит от способа сборки каркаса — если он фиксируется сваркой, применяются стержни с маркировкой С (свариваемые — пример А3с), при фиксации вязальной проволокой с помощью крючка используется стандартная горячекатаная арматура класса А3 или А2.

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Читайте также: способы и технологические особенности вибропогружения свай.

к оглавлению ↑

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

Приводим пример расчета плиты под возведение своими руками двухэтажного кирпичного дома (10×10 м, площадь — 10000 см2) весом в 225 тонн, строящегося на пластичном суглинке с несущей способностью в 3 кг/см2.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

  1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
  2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
  3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м2): 60/2,7 = 27,7 м3.
  4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м2: 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Читайте таже: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Плитный фундамент своими руками (видео)

к оглавлению ↑

Строительство плитного фундамента

Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:

  1. Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
  2. Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
  3. Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

  1. Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
  2. Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
  3. На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
  4. По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
  5. На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
  6. Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
  7. После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

Монтаж плитного фундамента

Набор прочности фундамента происходит за 20-25 дней. После отвердевания конструкции боковые участки гидроизоляции приклеиваются к торцам плиты.

Читайте также: устройство мелкощитовой опалубки и ее отличие от крупнощитовой.

к оглавлению ↑

Отзывы о плитном фундаменте

Д. Савельев, 35 лет, Москва:

Долго выбирал, какой фундамент лучше использовать под дом из пеноблока 9×9 м. — сборный ленточный из ФБС блоков либо монолитную плиту. Ленточный — дешевле, однако строить планировал «на века» и остановился на монолите. Возводил фундамент своими руками, технология хоть и трудоемкая, но не сложная. На мой взгляд, под малоэтажные здания это лучший вариант фундамента.

Л. Парфенов, 49 лет, Питер:

Изучив плюсы и минусы монолитного фундамента по отзывам профессиональных строителей принял решение поднимать на нем двухэтажный каркасник. Заливал своими руками плиту толщиной 25 см, монтаж занял почти неделю, что для такой капитальной конструкции пустяки. Дом стоит уже третий года без каких-либо неприятностей. Рекомендую.

pofundamenty.ru

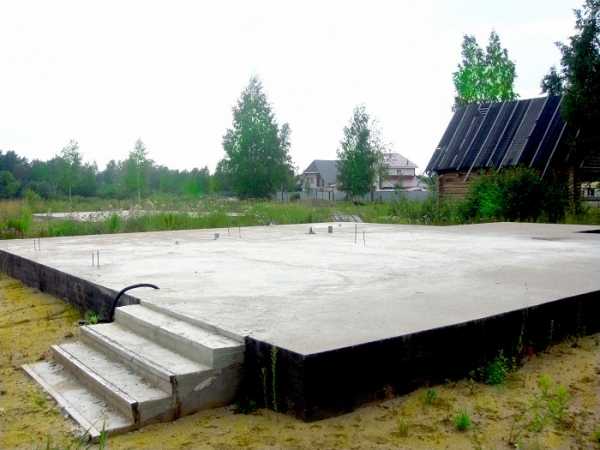

Фундамент плита: технология устройства монолита

Наиболее важным элементом постройки является ее основание. От его качества зависит надежность и долговечность всей конструкции и безопасность проживающих в доме людей.

Фундамент монолитная плита способен выдерживать максимальные нагрузки, подходит для устройства на участках, подверженных неравномерным подвижкам грунта, морозному пучению, с высоким уровнем подземных вод.

Домостроение при движении почвы будет подниматься, опускаться вместе с плитным основанием без потери целостности и прочности.

Виды плитного основания

Дом на плитном монолитном фундаменте не будет давать усадку, даже если строительство ведется на сложном грунте.

Слой бетона в плавающем фундаменте должен быть не менее 100 мм

Плавающий фундамент имеет довольно простую конструкцию, состоящую из нескольких слоев:

  • песчаная подушка;
  • геотекстиль;
  • щебень;
  • слой бетона толщиной 100 мм;
  • гидроизоляция;
  • утеплитель;
  • полиэтиленовая пленка;
  • бетонная плита.

Плиточный фундамент обходится дорого за счет того, что основание заливается по всей площади постройки. Расходуется большое количество бетона и арматуры.

Но в некоторых случаях, когда требуется большое заглубление ленточного фундамента, устройство плиты обойдется дешевле за счет меньшего количества земельных работ и строительных материалов.

Виды фундаментов на плите и их характеристики представлены в таблице:

ВидХарактеристика
1КлассическийПредставляет собой железобетонную плиту, которая заливается на песчаной подушке. В зависимости от условий эксплуатации конструкция может быть выполнена с использованием утеплителя или без него. Полностью снимают плодородный слой почвы и на 2/3 засыпают котлован гравием и песком.
2Фундаментная плита с ребрами жесткостиТакой вариант применяют в России для усиления конструкции под строительство построек с большим весом или эксплуатируемых в суровых климатических условиях. Под несущими стенами устраивают усиленные ребра жесткости.
3Шведская плита с встроенным теплым поломСамый дорогостоящий вариант. При устройстве применяют несъемную опалубку из пенополистирола, которая сохраняет тепло от электрических обогревательных элементов. Коммуникации проводят по песчаной подушке до устройства монолитной плиты. Важно правильно выполнить расчеты и четко следовать технологии монтажа. Коммуникации приобретают из дорогостоящих материалов, имеющих длительный срок эксплуатации. После завершения строительства выполнить ремонт трубопроводов будет невозможно, так как они находятся под толстым слоем бетона.

После того как изучили, что такое плавающий фундамент в виде монолитной плиты и какие виды бывают, нужно рассмотреть все достоинства и недостатки и выбрать наиболее подходящий вариант основания.

Преимущества

Плитный фундамент можно возвести на любом, даже неустойчивом грунте

Монолитный плитный фундамент имеет множество преимуществ:

  • возведение доступно на любом типе грунта, включая торфяники и болотистые участки;
  • плавающий фундамент устраивают выше точки промерзания грунта, песчаная подушка, находящаяся под плитой не дает воздействовать на него почве при морозном пучении;
  • монолитная ЖБ плавающая плита не подвержена усадке;
  • подходит для возведения многоэтажных зданий;
  • выдерживает плавающие грунты, плита движется вместе с домом, благодаря этому его конструкция не нарушается;
  • конструкция одновременно служит полом на первом этаже, это позволяет сэкономить на его устройстве.

Плитный фундамент под дом один из самых надежных и долговечных, но иногда его устройство не является экономически выгодным.

Недостатки

Рельеф на участке под такой фундамент должен быть ровным

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

  • не подходит для устройства на строительных участках с уклоном;
  • возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
  • могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
  • строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Основным минусом является высокая цена, поэтому плавающий фундамент устраивают только когда невозможно монтировать ленточное основание.

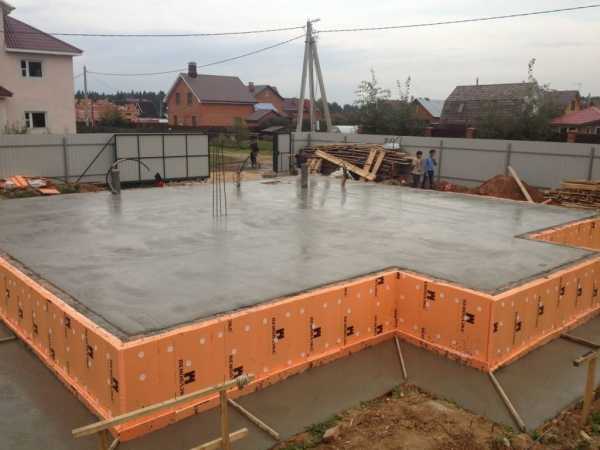

Монтаж утепленной плиты

Гравийная подушка защитит плиту от давления почвы

Строительство монолитного фундамента включает в себя несколько этапов. Нужно рассчитать все нагрузки, подготовить поверхность строительного участка и только после этого монтировать монолитный бетонный фундамент.

Утепляющий слой позволяет сэкономить значительные средства на обогреве помещения в процессе эксплуатации. Здесь представлена пошаговая инструкция, как сделать монолитный фундамент своими руками.

Подготовительные работы

Смонтируйте опалубку и установите арматуру

Участок под плиту фундамента должен быть шире площади постройки минимум на метр с каждой стороны.

Этапы подготовки:

  1. Очищают участок от мусора, выполняют разметку расположения плиты и полностью убирают плодородный слой грунта. Глубина заложения отличается в зависимости от климатических условий, типа грунта, близости подземных вод, и др. факторов. Чаще всего толщина основания составляет 200 -300 мм, при эксплуатации в сложных условиях его заглубляют до 500 мм.
  2. Когда котлован готов, его дно и стенки выравнивают. По краям выводят дренажные трубы, по которым будет стекать дождевая вода, тем самым предохраняя постройку от излишней сырости.
  3. Расстилают геотекстиль полосами внахлест. Материал должен покрывать не только дно, но и стенки.
  4. На вбитые колья натягивают веревки строго в горизонтальной плоскости, по ним ориентируются, когда насыпают песок и щебень.
  5. Насыпают слой песка толщиной 200-300 мм. Равномерно распределяют по всему периметру, смачивают и хорошо утрамбовывают.
  6. Сверху насыпают щебень в один заход, распределяют по участку, плотно утрамбовывают.
  7. Проводят коммуникации. Выкапывают под них канавы в щебне чуть шире, чем закладные трубы. Засыпают трубопровод песком. Поверхность выравнивают. Подробнее о монтаже плиты смотрите в этом видео:

Если коммуникации проложить до того, как будет утрамбован щебень, и начать его уплотнение, труба может дать трещину.

Устройство опалубки

Форму под сплошной фундамент из плиты чаще всего изготавливают съемной. Но если предусмотрен монтаж теплых полов, лучше использовать несъемную опалубку из полистирола.

Выполняют опалубку из досок минимальной толщины 200 мм и брусьев. Скрепляют элементы между собой саморезами так, чтобы головки располагались снаружи. Потом легче будет разбирать форму.

Обязательно устанавливают крепкие подпорки, чтобы доски не распались и не деформировались под воздействием бетонной массы.

Гидроизоляция

Геотекстиль

Чтобы защитить основание от просачивания влаги из подземных вод через поры бетона, нужно всю поверхность, которая будет находиться под плитой покрыть гидроизоляционным материалом. Можно использовать рубероид, плотную пленку или геотекстиль.

Материал укладывают полосами внахлест, чтобы он перекрывал край предыдущей полосы на 150 мм. Делают заход на стенки котлована с выступом за его края.

Армирование

Диаметр прута сетки должен составлять не менее 12 мм

Устройство монолитной фундаментной плиты включает армирование сеткой из металлического прута, диаметром не менее, чем 12 мм. От качественного усиления зависит надежность и долговечность всей постройки. Сетку укладывают с соблюдением уровня и устанавливают маячки, по которым определяется высота заливки бетона.

Прутья связывают между собой проволокой так, чтобы образовались ячейки, диаметром 150-200 мм. Сварку применять не рекомендуется, так как места соединения быстрее подвергаются коррозии, а при подвижках грунта могут лопнуть.

Толщина сетки зависит от толщины плиты, она должна быть полностью погруженной в бетон. Иногда требуется укладка в несколько слоев.

Места с наибольшей несущей нагрузкой дополнительно усиливают металлическими прутьями.

Заливка монолитной плиты

Раствор должен содержать цемент марки М300 или выше

Заливать монолитную железобетонную плиту нужно в один заход. Для этого заказывают цементный раствор с завода или понадобится несколько рабочих, которым придется быстро смешивать и подавать большие объемы бетона. Цемент используют марки М300 и выше.

Самый надежный метод включает подачу бетона напрямую из бетономешалки, через рукав, в опалубку. В этом случае должен быть обеспечен свободный подъезд машины со всех сторон участка.

Вторым вариантом является подача цементного раствора по деревянному желобу. Понадобится несколько человек, которые через каждый метр будут проталкивать раствор, пока он достигнет места заливки.

Раствор после заливки уплотняют глубинным вибратором или металлическим прутом, чтобы вышел воздух и не осталось пустот.

Поверхность разравнивают длинной деревянной или металлической рейкой.

Плитный фундамент для дома полностью высыхает в течение 30 дней.

Уход за плитой до ее застывания

До высыхания плита должна быть покрыта полиэтиленом

Чтобы сплошной фундамент не растрескался в процессе высыхания, нужно соблюдать правила:

  • монолитная плита не должна резко высыхать, ее накрывают полиэтиленовой пленкой, каждый день смачивают из пульверизатора;
  • при ведении работ в зимнее время конструкцию обогревают тепловыми носителями;
  • опалубку снимают не ранее, чем бетон наберет 70% прочности.

При выполнении технологии монтажа фундамент из монолитной плиты прослужит более сотни лет без потери своей целостности.

Сборный железобетонный фундамент

Ленточный сборный железобетонный фундамент устраивается из блоков, собранных в единое целое.

Монтируют такое основание по периметру дома и под несущими конструкциями.

В зависимости от вида грунта и других факторов различается глубиной заложения на:

  1. Мелкозаглубленный сборный железобетонный фундамент устраивают под постройками из легких строительных материалов, на глубине 600-700 мм.
  2. Заглубленное основание монтируют под постройки из кирпича, выше двух этажей, для домов с гаражами, подвальными и цокольными помещениями. Углубляют блоки ниже точки промерзания грунта.

Второй вариант более прочный и надежный, но его устройство обойдется дороже.

Технология монтажа

Сначала проводят расчеты глубины заложения основания и определяют, сколько понадобится строительных материалов. После этого приступают к разметке участка. Согласно проекту, делают чертеж на бумаге, затем переносят разметку на участок. Подробнее о фундаменте из локов смотрите в этом видео:

Очищают строительную площадку от мусора и максимально выравнивают.

Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.

Подготовительный этап

Траншею копают согласно разметке

Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:

  1. Согласно разметке, копают траншею вручную или с привлечением техники.
  2. Дно и стенки выравнивают по уровню, зачищают.
  3. На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
  4. Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
  5. Выполняют гидроизоляцию всей поверхности траншеи.

От качественного выполнения подготовительных работ будет зависеть прочность фундамента.

Устройство фундамента

Стыки блоков промазывают битумом

Для монтажа фундамента понадобится привлечение специальной техники.

  1. Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
  2. Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
  3. Следующие ряды укладывают со смещением стыков.
  4. Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
  5. Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:

Для усиления конструкции между рядами укладывают на специальный клеевой состав армирующую сетку.

При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей  определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.

kakfundament.ru

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

  1. Описание конструкции
  2. Как рассчитать толщину фундамента?
  3. Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительстваДля устойчивых грунтовДля сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж10-1515-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа)2530
То же для здания из кирпича или бетона более двух этажей25-3030-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м3, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

  • Анализ и грунта и определение оптимального удельного давления на фундамент.
  • Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
  • Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
  • Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
  • Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
  • Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

stroitel-lab.ru

расчёт основания, его составляющие, советы и инструкция по строительству

Строительство здания требует правильного выбора типа фундамента. Именно от него зависит прочность, надежность и крепость будущего дома. Так, многие специалисты рекомендуют для домашнего строительства именно плитный фундамент. Да, его стоимость по сравнению с другими видами несколько выше. Однако и качество постройки увеличится в разы. Итак, какие основные функции несет фундамент монолитная плита своими руками. Рассмотрим его основные характеристики поподробнее.

Почему при строительстве стоит отдавать предпочтение именно монолиту?

Перед тем, как начать строительные работы, следует проанализировать, каким требованиям должен соответствовать фундамент здания.

Обычно выделяют следующие:

  • Высокий уровень прочности. Основание должно выдержать вес и давление всего сооружения.
  • Максимальная функциональность. Основание должно соответствовать любому типу здания.
  • Универсальность. Возможность установки цоколя на любом типе почвы.
  • Качество материалов должно соответствовать заявленной стоимости.

Основание монолитная плита для дома является лучшим решением при проведении строительных работ.

Основные задачи плитного основания

Стоит отметить, какие задачи должен выполнять правильно установленный монолитный фундамент:

  • Универсальность. Данный тип основания позволяет проводить его монтаж на абсолютно любых типах земельных участков. Так, с появлением технологии строительства плитного основания, появилась возможность строительства зданий прямо на болотах. До появления плитных оснований невозможно было себе такое представить.
  • Прочность. Монолитная плита изготавливается из бетона или железобетона. Данный материал обладает максимальным уровнем прочности. Такому основанию будут не страшны даже сдвиги земной поверхности.
  • Устойчивость. Любые передвижения, деформации, наводнения поверхности не повлияют на качество основания.
  • Дополнительные коммуникации. Технология строительства позволяет вмонтировать непосредственно в полость цоколя систему отопления полов. Также можно провести и вмонтировать в основание коммуникации и электропроводку.
  • Утепление. Для повышения уровня комфортности в здании основание можно утеплить слоем теплоизолирующих материалов.

Проведение расчетов

Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

  • Общий уровень нагрузок на плиту
  • Уровень непостоянных нагрузок
  • Вес используемой плиты

Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.

Основной состав

Итак, как сделать монолитную плиту своими руками? Для этого необходимо рассмотреть основной состав фундамента:

  • Дренажная подушка
  • Опалубка
  • Арматура
  • Бетонный раствор
  • Теплоизоляция
  • Гидроизоляция
  • В некоторых случаях, ростверк

Выполнение работы

После завершения всех предварительных подсчетов можно приступить к проведению строительных работ. Строительство фундамента монолитная плита проходит в несколько этапов:

  • Снятие верхнего слоя грунта на всем строительном участке. Здесь очень важно рассчитать необходимый уровень глубины. Он производится в соответствии со следующими параметрами:
  1. Если вы планируете построить деревянный невысокий дом, то фундамент не должен залегать слишком глубоко. Оптимальная глубина – не более 40 см.
  2. Для строительства тяжелых сооружений из камня или кирпича рекомендуется снимать слой грунта на достаточной глубине. Обычно она составляет около 1 м.
  •  Проведение дренажной системы. Она необходима для отвода грунтовых вод от фундамента здания. Если водоотвод не будет проведен, попавшие в основание грунтовые воды вызовут его постепенное разрушение.
  • Во многих случаях монолитная плита на ленточном фундаменте требует утепления. Для этого на дно траншеи выкладывается слой утеплителя. Обычно это пенополистирол.
  • Дренажная подушка. Дно засыпается поочередно слоями речного песка и мелкого щебня. Каждый слой обязательно проливать водой и хорошо утрамбовывать. Следите за поверхностью грунта. Она должна быть ровной. Толщина слоя должна составлять 25-30 см.
  • Гидроизоляция. После установки дренажной подушки следует защитить ее от увлажнения. Это выполняется следующими способами:
  1. Укладка слоя полиэтиленовой пленки
  2. Нанесение рубероида
  • Опалубка. Для работы потребуются деревянные щиты. Их средняя толщина должна составлять 2,5 – 3 см. в работе главное – провести хорошее укрепление стенок опалубки. Т.к. бетон оказывает высокое давление на щиты, при плохом их укреплении конструкция может распасться. Для укрепления желательно использовать специальные деревянные или металлические прутья.

Составные части опалубки соединяются между собой при помощи шурупов. Так можно обеспечить максимальный уровень их фиксации.

  • Заливка монолитной плиты фундамента подразумевает собой укрепление ее арматурной сеткой. Для ее вязки рекомендуется использовать арматурные пруты диаметром 10-14 мм. Связывание производится с использованием проволоки специальным металлическим крюком. Шаг строительства составляет от 25 до 30 см. арматурная сетка накладывается в 2 слоя.
  • Проведение заливки бетона. Для правильного завершения процедуры рекомендуется соблюдать следующие нюансы работы:
  1. Вся процедура заливки должна проводиться единовременно. Недопустимо ее делить на несколько частей, т.к. это чревато потерей всех основных характеристик бетонной плиты.
  2. При проведении строительных работ необходимо обеспечить непрерывное вибрирование раствора бетона. Это требуется для удаления из полости остатков воздуха. Оставшийся в бетоне воздух снижает его прочность.

Основные нюансы работы

  • Толщина монолитной плиты зависит от типа строящегося сооружения. Необходимо учитывать этажность дома, степень его нагрузки на основание.
  • После того, как будет завершена заливка бетона, необходимо периодически проводить его увлажнение. В первую неделю после работы увлажнение следует проводить через каждые 7-8 часов. В жаркий летний период периодичность сокращается до 3-4 часов. В последующие 3-4 недели поливать основание необходимо 2-3 раза в день.

Поверхность бетона также рекомендуется укрывать слоем полиэтиленовой пленки. В теплую погоду это спасет цоколь от пересушивания, а в холодную – от промерзания.

  • Оптимальный период для строительства здания составляет не менее 6 месяцев после заливки бетона. Строительство в более короткие сроки чревато угрозой разрушения фундамента.

Изготовление раствора бетона

Перед тем, как самому залить монолитную плиту, необходимо правильно изготовить бетонный раствор.

Для получения качественного материала рекомендуется использовать бетономешалку.

Ингредиенты раствора:

  • Цемент
  • Песок
  • Вода
  • Мелкий щебень

Ход работы:

  1. Смешивание песка и цемента.
  2. Постепенное добавление воды
  3. Засыпка щебня

Можно в состав добавить различные наполнители. Это может быть:

  • Известь
  • Армирующее вещество
  • Жидкое стекло
  • Пластификатор

Данные компоненты увеличивают основные характеристики бетона.

Разновидности монолитного основания

Существует несколько видов плитных фундаментов. Среди них можно выделить следующие:

  • Плитный цоколь
  • Фундамент с прослойкой песка и щебня
  • С прослойкой щебня и пенокомплекса
  • С армированием плиты
  • Без армирования
  • С установленной дренажной системой
  • С добавлением геотекстиля
  • С утеплением пенополистирола

Каждый из представленных типов оснований соответствует всем основным требованиям к плитному фундаменту. Поэтому при проведении строительных работ можно выбрать любой тип плитного основания. Выбор зависит от выбора необходимых качеств основания и доступных финансовых средств.

В любом случае, для проведения самостоятельных строительных работ по установке плитного типа цоколя здания рекомендуется учитывать предложенные рекомендации.

nafundamente.ru

Монолит плита фундамент – Монолитная плита фундамента: надежное основание для дома

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
