Как рассчитать лестницу с забежными ступенями

При расчете и проектировании лестницы в двухэтажном доме или двухуровневой квартире частой проблемой является недостаток свободного места для ее установки. В такой ситуацие отличным решением будет деревянная лестница с забежными ступенями. Но такая конструкция имеет свои особенности в расчете и установке, об этом и поговорим ниже.

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусовЛестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире

к минусам:

  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

  • ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
  • угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
  • толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
  • особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
  • косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
  • для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
  • размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
  • количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

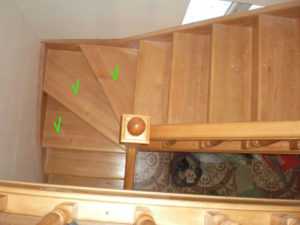

Лестница с тремя забежными ступенями (отмечены зеленым)

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу  2 h + b = 600…650 мм.

2*169 + 240 = 578

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

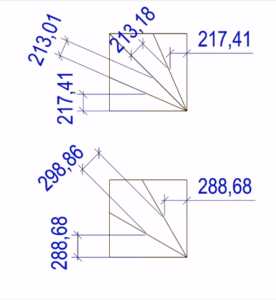

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

  • дрель
  • шуруповерт
  • электролобзик
  • ручная пила
  • молоток
  • рубанок
  • стаместка
  • рулетка
  • уровень
  • шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

  • установка тумбы под забежные ступени и первого марша
  • установка и крепление несущей конструкции второго марша
  • установка ступеней, следует производить снизу вверх
  • установка опор, балясин и столбов
  • установка и крепление перил

Итог

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а  ходьба по лестнице все эти годы будет приносить вам только удовольствие.

boberprofi.ru

Лестница с забежными ступенями с поворотом на 90 градусов

Описание лестницы:

Высота лестницы – 2700 мм

Длина проема – 1670 мм

Ширина проема – 900 мм

Ширина проступи -  246 мм

Высота подъема на одной ступени – 214 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах , с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 57550.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак  (цвет «темный анегри»)

Тип лестницы – открытая лестница на косоурах с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой.

Стоимость с доставкой и монтажем лестниц с 1-го на 2-ой и с 2-го на 3-ий этажи в 2013 году – 191300.00

- - -

Описание лестницы:

Высота лестницы -  2600 мм

Длина проем а – 2450 мм

Ширина проема – 900 мм

 Ширина проступи -  270 мм

Высота подъема на одной ступени – 217 мм

Материал – массив бука, за исключением балясин и фигурных столбов из массива хвои

Отделка – тонированный лак  (цвет «вишня»)

Тип лестницы -  закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 130000.00

- - -

Описание лестницы:

Высота лестницы – 2455 мм

Длина проема – 2570 мм

Ширина проема – 1644 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 195 мм

Материал – массив хвои

Отделка – тонированный лак ( цвет «светлый дуб»)

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и пристенным поручнем с другой, с кладовой под лестницей и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 105325.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2400 мм

Ширина проем а – 900 мм

Ширина проступи – 150 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 49400.00

- - -

Описание лестницы:

Длина проема – 1690 мм

Ширина проема – 1180 мм

Ширина проступи – до поворота 250 мм, после поворота 90 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах (первый марш) и тетиве (второй м арш) с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 49650.00

- - -

Описание лестницы:

Высота лестницы – 2540 мм

Длина проема – 2280 мм

Ширина проема – 1060 мм

Ширина проступи -  250 мм

Высота подъема на одной ступени – 195 мм

Материал – хвоя

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 63400.00

- - -

Описание лестницы:

Высота лестницы – 2880 мм

Длина проем а – 2850 мм

Ширина проема – 800 мм

Ширина проступи – 203 мм

Высота подъема на одной ступени – 206 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень.

Стоимость с доставкой и монтажем в 2011 году – 41100.00

- - -

Описание лестницы:

Высота лестницы – 3100 мм

Длина проема -  34440 мм

Ширина проема – 975  мм

Ширина проступи – 246 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 42000.00

- - -

Описание лестницы:

Высота лестницы – 2630 мм

Длина проема – 2060 мм

Ширина проема – 900 мм

Ширина проступи – 232 мм

Высота подъема на одной ступени – 184 мм

Материал – массив  хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 53630.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка -  тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 167700.00

- - -

Описание лестницы:

Высота лестницы – 2765 мм

Длина проема – 2170 мм

Ширина проема – 900 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 198 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 49300.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – отделка произведена заказчиком самостоятельно

Тип лестницы – закрытые лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью на первом  этаже, с ограждением с одной стороны, с балюстрадами на втором и третьем этажах.

Стоимость с доставкой и монтажем  комплекта лестниц (3 шт.) в 2011 году – 190000.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2750 мм

Ширина проступи – 253 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – лак

Тип лестницы -  открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны и пристенным поручнем с другой.

Стоимость с доставкой и монтажем в 2011 году – 70000.00

- - -

Описание лестницы:

Высота лестницы -  2823 мм

Длина проема – 3500 мм

Ширина проема – 1940 мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2011 году – 75600.00

- - -

Описание лестницы:

Материл – массив хвои

Отделка – без отделки

Тип лестницы-

- открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с пригласительной  ступенью, с ограждением  с одной стороны и пристенным поручнем с другой.

- закрытая лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с  одной стороны.

Стоимость с доставкой и монтажем комплекта из двух лестниц в 2010 году – 75000.00

- - -

Описание лестницы:

Высота лестницы – 2650 мм

Длина проема  - 1180 мм

Ширина проема – 600 мм

Ширина проступи -  250 мм

 Высота подъема на одной ступени – 204 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях,  на втором марше ступени «гусиный шаг»,  с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2011 году – 54750.00

- - -

  •

Описание лестницы:

Материал – массив бука

Отделка – лак

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «вишня»)

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением  с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный дуб») и покраска в белый цвет

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2760 мм

Ширина проема – 880 мм

Ширина проступи – 194 мм

Высота подъема на одной ступени – 212 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 42900.00

- - -

Описание лестницы:

Высота лестницы – 2705 мм

Длина проема – 2790 мм

Ширина проема – 2000 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 186 м

Материал – ступени из массива дуба, остальные комплектующие из массива хвои

Отделка – комплектующие из массива хвои – тонированный лак (цвет «светлый дуб»), комплектующие из массива хвои – без отделки

 Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с отделкой и монтажом в 2014 году – 138300.00

7159108.ru

Лестница с поворотом через забежные ступени : krill.by

 + 375 (29)  668 79 70

 + 375 (29)  835 41 46

+ 375 29 835 41 46 без выходных

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление.

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

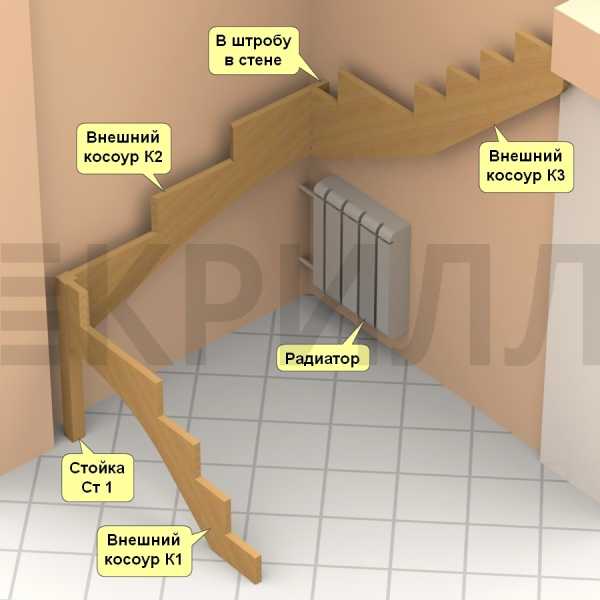

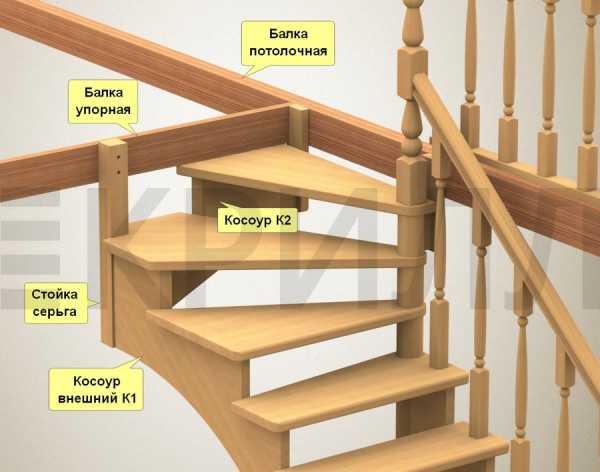

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша



«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша



«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам  узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет  избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию  крепится в двух точках:

  • в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
  • в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.


Узел соединения косоуров внешнего контура собраный на серьге



«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот,  ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша



План лестницы с поворотом на 180 градусов



«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.



Деревянная лестницы на косоурах с поворотом 90 градусов



«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует  соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в  штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.


Элементы деревянной лестницы на косоурах с поворотом 180 градусов



Крепление несущих лестницы в штробы



© 2015, ЧУП "Крилл", моделирование и изготовление межэтажных лестниц.

krill.by

углы 90 градусов, Г-образная конструкция с поворотом на 180, чертеж на второй этаж

Такие конструкции могут быть деревянные, но допустимо использование метала в каркасе, а также есть возможность выбирать различный угол поворота ступеней. Проекты лестниц, ведущих на второй этаж, именно забежного вида, включают в себя такую особенность как то, что конструкции обустраиваются кругового типа и располагаются практически непрерывно снизу до верху.

Лестницы забежные: разновидности

Естественно, верхняя часть конструкции намного меньше по ширине, чем нижняя. Именно таким образом можно за счет ступеней заменить лестничную площадку, и сэкономить место.

Лестницы с забежными ступеньками бывают двух видов:

  1. Поворотные под углом 90 градусов.
  2. Поворотные, в которых углы составляют 180 градусов.

Вполне возможно сделать своими руками, и проектирование, и монтаж такого предмета интерьера, но предварительно стоит ознакомиться с достоинствами и недостатками, чтобы не разочароваться в будущем.

Среди преимуществ можно отметить:

  • Возможность уменьшить площадь, которая отводится под лестницу, благодаря чему она становится более компактной;
  • Визуальное увеличение пространства комнаты, что требуется даже для крупногабаритных коттеджей, ведь места много не бывает;
  • Привлекательный внешний вид.

Среди недостатков специалисты отмечают:

  • Психологический дискомфорт, который может появиться при поднимании по сужающейся лестнице;
  • Сложность монтажа, а также проведения расчетов;
  • Отсутствие комфорта, но это личное дело каждого человека, так как одни предпочитают обустраивать лестницы с площадкой, а другие без;
  • Наличие риска травмирования при спускании, если конструкция была установлена неграмотно, без соблюдения норм и стандартов.

Изготовить деревянную лестницу вполне можно своими руками, если грамотно подойти к этому процессу. Подробнее про то, как это сделать, читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-derevyannoj-lestnitsy.

Расчет и чертеж лестницы с забежными ступенями

Чтобы избежать неприятных и чрезвычайных моментов после установки лестницы с забежными ступенями, стоит обратить внимание не только на их виды, но и на то, как должны проводиться расчеты.

Именно этот этап считается особенно важным, и он должен быть проведен максимально внимательно. Расчет ведется тогда, когда создается чертеж, как в разрез, так и целостный.

Высчитывая размеры, нужно пройти такие этапы, как:

  • Высчитывание глубины по наружному краю каждой ступени, который не должен быть более 40 см;
  • Вычисление средней глубины каждой ступеньки, которая бывает, в основном, 20 см;
  • Выбор высоты ступеней, которая может варьироваться в пределах 12-22 см;
  • Выбор максимального выступа с торцевой части проступей, который не превышает 4 см.

В основном, самая популярная лестница Г-образная. Ее проще чертить, и установка не доставит труда.

Чтобы определиться с размерами такого предмета в интерьере, нужно также учесть все нюансы:

  1. Для повышения комфортности, нужно с глубины ступеней (С) вычесть их высоту (Д). В основном, она составляет 12 см.
  2. Для обеспечения максимальной безопасности, нужна сумма С+Д, что равняется в среднем 46 см.
  3. Для вычисления оптимального шага, потребуется суммировать 2Д+С, и составляет это примерно 62 см.

Углы ступеней лестницы и стандарты обустройства конструкции

Изготовление и проведение монтажа лестницы, как с поворотным видом, так и обычных, осуществляется исключительно в соответствии с стандартами ГОСТ и СНиП, с которыми нужно ознакомиться в первую очередь.

Для лестницы с забежными ступенями есть свои особенные рекомендации:

  1. Максимальной глубиной ступеней в том месте, где они примыкают к стене, считается 40 см.
  2. Минимальной глубиной ступеней там, где проводится монтаж к центральному каркасу, считается 10 см.
  3. Минимальная допустимая глубина в центральной части забежных ступеней не должна быть менее 20 см.
  4. По высоте ступени не должны превышать 12-22 см.
  5. Проступи не должны быть свисающими, более чем на 4 см.

Если у лестницы разворот равен 180 градусам, то должен быть специальный промежуток между верхним и нижним маршем не больше, чем четверть расстояния между левыми и правыми краями проступей. По высоте, перекрытия не должны превышать высоту в 2 м.

Удобная Г-образная лестница

При расчете конструкции лестницы, стоит делать упор не только на сами размеры, но и на прочность, а также на то, где и для чего она будет использоваться.

Для того чтобы рассчитать угловые лестницы, стоит воспользоваться:

  • Специальным инструментом;
  • Навыками в геометрии;
  • Инструкцией;
  • Рекомендациями и стандартами ГОСТ.

Естественно, если это обустройство способа подъема на второй этаж с первого, особенно в частном доме, нужно учесть тот факт, что возможно по ней будет подниматься мебель, будут бегать дети и подниматься люди преклонного возраста. Соответственно, конструкция должна быть прочной, долговечной и главное, удобной и максимально продуманной.

Лестницы должны быть ровными, но не скользкими, в каркасе должен присутствовать профиль из металла и древесина высшей категории.

Также потребуется выбрать конкретное число ступенек, которые будут отражены на чертежах и изготовлены при монтаже.

Основная особенность двухмаршевой лестницы — наличие промежуточной площадки между пролетами. О том, из чего можно сделать такую лестницу и какие к ним требования, узнаете тут: https://homeli.ru/remont-i-otdelka/lestnitsy/dvukhmarshevaya-lestnitsa.

Конструкции забежных лестниц и их особенности

Суть лестницы, в которой забежные ступени, в том, чтобы исключить из конструкции площадку.

А также:

  • Заменить ее на ступени;
  • Сделать предмет интерьера более компактным;
  • Добавить комфорта и удобства.

Именно таким образом экономят пространство в частных домах, и есть возможность обустроить даже самые маленькие по габаритам жилые помещения. Специалисты не рекомендуют делать ступени по глубине более 40 см. Чем ближе ступень к стене, тем она будет ближе к центральной опорной части. Таким образом, можно увеличить радиус закругления ступеней, а также сэкономить пространство.

При глубине проступей более 40 см, увеличивается глубина центрального каркаса, и тем самым конструкция становится менее безопасной, что категорически запрещается. Это может стать причиной проламывания ступеней и вовсе чрезвычайных ситуаций с последствиями в виде травмы.

Лестницы забежные со ступенями в 90 градусов

На сегодня можно найти готовые угловые лестницы, причем различных видов, типов и высоты.

Среди поворотных есть два популярных типа:

  • С разворотом в 90 ᵒ;
  • С разворотом в 180 ᵒ.

Стоит заметить, что рассчитывая размеры конструкции самостоятельно, могут возникнуть проблемы именно с лестницами, которые обладают поворотом в 90 градусов. Форму приступков нельзя брать произвольную, нужно придерживаться четко стандартов.

В таком случае изделие будет прочным и безопасным, а также можно будет максимально удобно использовать объект и не переживать за последствия, что позволяет сохранить все особенности и нужные стандарты.

Следя за тем, какой шириной обладает каждый элемент лестницы, можно исключить допущения проблем и оплошностей. Увеличение ширины от узкой проступи до широкой должно проводиться плавно и без резких перепадов. Стоит заметить, что по ширине горизонтальная поверхность на самой большой из ступеней не должна равняться маленькой лестнице и должна быть, как минимум больше на 10 см.

Лестница с площадкой — одна из самых удобных лестничных конструкций. Про достоинства такой лестницы расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-s-ploshchadkoj.

Забежная лестница с поворотом на 180 градусов

Важно помнить о том, что если нет определенных навыков по установке лестничных конструкций, то желательно выбрать услуги профессиональных мастеров, чтобы быть уверенными на 100% в безопасности и прочности.

Основными требованиями к поворотным лестницам с углом до 180 градусов являются:

  • Соблюдение ширины поворотных ступеней по краю не меньше 40 см;
  • Соблюдение ширины поворотной ступени по середине не меньше 20 см;
  • Соблюдение радиуса поворота в 30 см.

Выполнение всех ступеней, в том числе и поворотных, по одной линии.

Лестница с забежными ступенями своими руками (видео)

Благодаря этому, лестница будет выглядеть стильно, модно и, самое главное, комфортно. Приобретая лестницы готового плана в магазине, нужно при сборе и установке четко проверить наличие всех нужных составляющих и крепежей.

Дизайн забежной лестницы (фото в интерьере)

homeli.ru

Лестница с забежными ступенями с поворотом на 90 и 180 градусов

Забежные ступени используются в винтовых и поворотных лестницах. Лестницы с забежными ступенями помогают оптимизировать пространство в доме, они получаются компактнее аналогов с поворотной площадкой.

Поворотные имеют особую форму, в результате чего при строительстве лестницы на основе таких ступеней вы можете столкнуться с трудностями в расчетах, изготовлении и монтаже.

Особенности и требования к забежным лестницам

Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

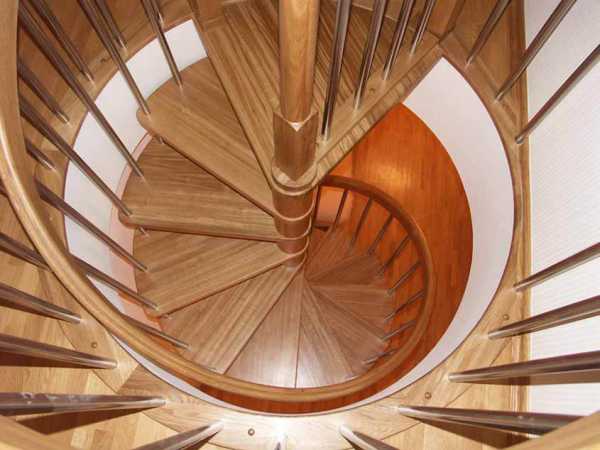

Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по  лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.


Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.


Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.


Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

  • Самая широкая часть не более 40 см.
  • Узкая часть не менее 10 см.
  • Центральная часть не менее 20 см.

Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной.

Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите.
Преимущества:

  • Экономия места под размещение лестницы.
  • Красивый внешний вид.

Недостатки:

  • Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
  • Сложность в расчетах формы проступи.

Расчет лестницы с забежными ступенями

При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.

Забежные ступени можно рассчитать одним из следующих методов:

  1. Графический – используется в случае резкого перехода от прямых к забежным.
  2. Пропорций.
  3. Датский.
  4. Подъема линии.
  5. Разверток.

Прямые участки рассчитываются как для простой маршевой лестницы. Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая.

Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.

Метод разверток мы разбирали уже в другой статье, ознакомиться с данным методом вы можете, перейдя по ссылке.

В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.

Графический метод

Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.


Разберемся с обозначениями на рисунке:
L – это ширина лестницы;
С – середина марша, по которому обычно осуществляется движение;
А – точка радиуса поворотной лестницы;
R –радиус поворота по внешнему контуру;
b – ширина проступи;
s – широкая сторона поворотной ступени;
m – узкая сторона.

Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.

  1. На поворотном участке по лини С следует отметить размер ступени b.
  2. Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
  3. Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.

оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.

Метод пропорций

Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.

Разберем расчет забежной лестницы с поворотом на 180°:


Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:

  • Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
  • Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
  • По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
  • На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
  • Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
  • После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
  • Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
  • В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.

Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.


Определяем точку А, таким же образом, как и предыдущих случаях.

Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:

  • Одна угловая ступень, разделенная АС пополам.
  • Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.

Рассмотрим второй вариант:

  1. На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
  2. Определяем число забежных ступеней.
  3. По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
  4. Произвольно отмечаем точку D и проводим линию AD.
  5. На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
  6. Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
  7. Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.

Правила монтажа

Монтаж лестницы с поворотными ступенями мало чем отличается от монтажа простой маршевой лестницы. Отличие в том, каким образом закрепить несущие элементы, на которых расположены поворотные ступени.

Самый простой способ монтажа лестницы с забежными ступенями — это использование сборного каркаса.


Способ монтажа модульной лестницы практически ничем не отличается от монтажа простой маршевой лестницы. Главное правильно рассчитать забежные ступени.

Делая бетонную лестницу с поворотными ступенями, следует особое внимание уделить армированию поворотных участков.

Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней. Рассмотрим на примере крепление забежных ступеней для деревянных лестниц.

Рисунок 1. Монтаж поворотной лестницы

Подготавливаем элементы для монтажа:

  • Подготавливаем косоуры для прямых участков лестницы.
  • Косоуры для поворотных ступеней. В данном случае требуется косоур только на одну сторону, второй стороной ступени будут крепиться к опорной балясине.
  • Также подготавливаем опорные столбы, на которые будут опираться косоуры.
  • Согласно произведенным ранее расчетам выпиливаем забежные и прямые проступи.

Рисунок 2. Способы крепления

После подготовки всех необходимых элементов для лестницы приступим к сборке и монтажу.

Устанавливаем опорные столбы и балясины, к ним крепим косоуры. Крепление косоров представлено на рисунке 2, узел Б. В столбах подготавливается вырез для размещения косоура.

Поле того как косоуры будут установлены и закреплены, переходим к монтажу ступеней. Монтаж необходимо начинать с нижней части лестницы.

Крепление забежных ступеней осуществляется согласно узлу А на рисунке 2. В опорной балясине делаются прорези под размещение ступеней, прорезь должна быть немного меньше, чем толщина проступи. После этого осуществляем монтаж ступеней, с одной стороны на косоур, с другой — к опорной балясине.

После монтажа всех ступеней можно приступать к установке перил.

Для металлических лестниц процесс монтажа аналогичен, разница лишь в том, что для размещения ступеней необходимо готовить площадки или рамки. Все соединения осуществляются сваркой.

gidlestnic.ru

Лестница с забежными ступенями с поворотом на 90 градусов

Лестница с забежными ступенями с поворотом на 90 градусов

Описание лестницы:

Высота лестницы – 2700 мм

Длина проема – 1670 мм

Ширина проема – 900 мм

Ширина проступи -  246 мм

Высота подъема на одной ступени – 214 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах , с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 57550.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак  (цвет «темный анегри»)

Тип лестницы – открытая лестница на косоурах с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой.

Стоимость с доставкой и монтажем лестниц с 1-го на 2-ой и с 2-го на 3-ий этажи в 2013 году – 191300.00

- - -

Описание лестницы:

Высота лестницы -  2600 мм

Длина проем а – 2450 мм

Ширина проема – 900 мм

 Ширина проступи -  270 мм

Высота подъема на одной ступени – 217 мм

Материал – массив бука, за исключением балясин и фигурных столбов из массива хвои

Отделка – тонированный лак  (цвет «вишня»)

Тип лестницы -  закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 130000.00

- - -

Описание лестницы:

Высота лестницы – 2455 мм

Длина проема – 2570 мм

Ширина проема – 1644 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 195 мм

Материал – массив хвои

Отделка – тонированный лак ( цвет «светлый дуб»)

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и пристенным поручнем с другой, с кладовой под лестницей и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 105325.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2400 мм

Ширина проем а – 900 мм

Ширина проступи – 150 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 49400.00

- - -

Описание лестницы:

Длина проема – 1690 мм

Ширина проема – 1180 мм

Ширина проступи – до поворота 250 мм, после поворота 90 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах (первый марш) и тетиве (второй м арш) с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 49650.00

- - -

Описание лестницы:

Высота лестницы – 2540 мм

Длина проема – 2280 мм

Ширина проема – 1060 мм

Ширина проступи -  250 мм

Высота подъема на одной ступени – 195 мм

Материал – хвоя

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 63400.00

- - -

Описание лестницы:

Высота лестницы – 2880 мм

Длина проем а – 2850 мм

Ширина проема – 800 мм

Ширина проступи – 203 мм

Высота подъема на одной ступени – 206 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень.

Стоимость с доставкой и монтажем в 2011 году – 41100.00

- - -

Описание лестницы:

Высота лестницы – 3100 мм

Длина проема -  34440 мм

Ширина проема – 975  мм

Ширина проступи – 246 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 42000.00

- - -

Описание лестницы:

Высота лестницы – 2630 мм

Длина проема – 2060 мм

Ширина проема – 900 мм

Ширина проступи – 232 мм

Высота подъема на одной ступени – 184 мм

Материал – массив  хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 53630.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка -  тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 167700.00

- - -

Описание лестницы:

Высота лестницы – 2765 мм

Длина проема – 2170 мм

Ширина проема – 900 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 198 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 49300.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – отделка произведена заказчиком самостоятельно

Тип лестницы – закрытые лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью на первом  этаже, с ограждением с одной стороны, с балюстрадами на втором и третьем этажах.

Стоимость с доставкой и монтажем  комплекта лестниц (3 шт.) в 2011 году – 190000.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2750 мм

Ширина проступи – 253 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – лак

Тип лестницы -  открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны и пристенным поручнем с другой.

Стоимость с доставкой и монтажем в 2011 году – 70000.00

- - -

Описание лестницы:

Высота лестницы -  2823 мм

Длина проема – 3500 мм

Ширина проема – 1940 мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях,  с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2011 году – 75600.00

- - -

Описание лестницы:

Материл – массив хвои

Отделка – без отделки

Тип лестницы-

- открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с пригласительной  ступенью, с ограждением  с одной стороны и пристенным поручнем с другой.

- закрытая лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с  одной стороны.

Стоимость с доставкой и монтажем комплекта из двух лестниц в 2010 году – 75000.00

- - -

Описание лестницы:

Высота лестницы – 2650 мм

Длина проема  - 1180 мм

Ширина проема – 600 мм

Ширина проступи -  250 мм

 Высота подъема на одной ступени – 204 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях,  на втором марше ступени «гусиный шаг»,  с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2011 году – 54750.00

- - -

  •

Описание лестницы:

Материал – массив бука

Отделка – лак

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «вишня»)

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением  с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный дуб») и покраска в белый цвет

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2760 мм

Ширина проема – 880 мм

Ширина проступи – 194 мм

Высота подъема на одной ступени – 212 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 42900.00

- - -

Описание лестницы:

Высота лестницы – 2705 мм

Длина проема – 2790 мм

Ширина проема – 2000 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 186 м

Материал – ступени из массива дуба, остальные комплектующие из массива хвои

Отделка – комплектующие из массива хвои – тонированный лак (цвет «светлый дуб»), комплектующие из массива хвои – без отделки

 Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с отделкой и монтажом в 2014 году – 138300.00

7159108.ru

Забежная лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы
Y – высота проема
E – ширина лестницы
F – выступ ступеней
Z – толщина ступеней
C – количество всех ступеней
C1 – количество ступеней на нижнем марше
C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Источники: http://www.zhitov.ru/lestnica3/, http://rubankom.com/calc/raschet-osnovnyh-razmerov-lestnicy-s-povorotnymi-stupenyami-90-gr, http://zamer-doma.ru/raschet-zabezhnoj-lestnicy/

lestnica-mpl.ru

Лестница 90 градусов с забежными ступенями – 3D Расчет лестницы с забежными ступенями на 90 градусов — онлайн калькулятор

Отправить ответ

avatar
  Подписаться
Уведомление о
