Крючок для вязки арматуры: изготовление и применение

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматуры

Крючок для вязки арматуры

Содержание статьи

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

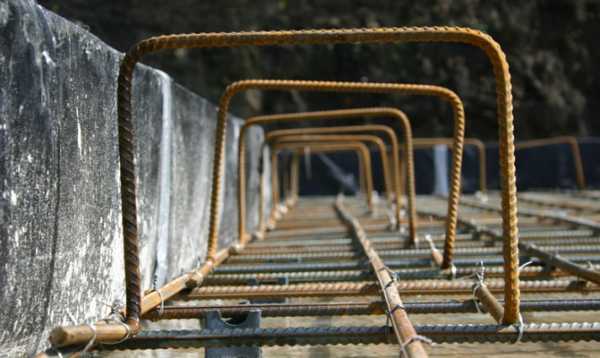

Вязка арматуры

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания Краткое описание технических параметров

Обычный

Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.

Полуавтоматический

Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.

Автоматический

Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

Крючок из шуруповерта для вязки арматуры

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая инструкция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

Заготовки

Заготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку поддевают под арматуру

Проволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Крючком нужно подтянуть проволоку

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Скручивание проволоки крючком



Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

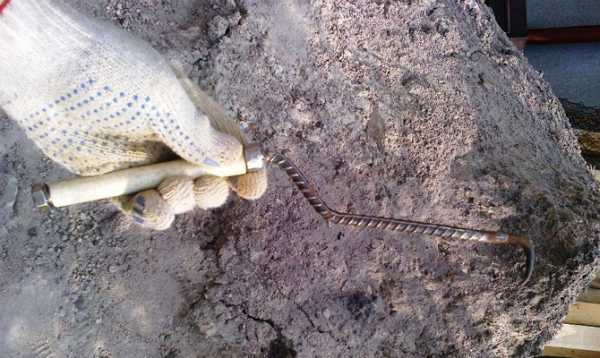

Вязка арматуры с помощью крючка

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматуры

Вязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

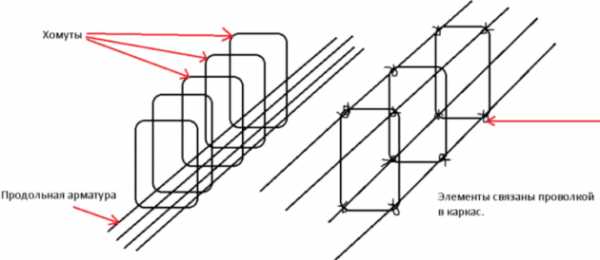

Схема вязки арматуры

Схема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Разметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка проволоки

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Продолжение процесса гибки

Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайка

Упорная гайка

Приваривание гайки

Приваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

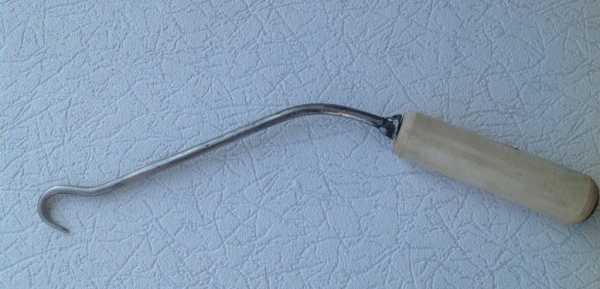

Готовый крючок

Готовый крючок

Если обнаружились проблемы, то их надо исправить.

  1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
  2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

stroyday.ru

Крючок для вязания арматуры: виды и самостоятельное изготовление

Каркас с большим количеством арматуры нежелательно подвергать сварочным работам. Это может спровоцировать коррозию и потерю качества железа. Специалисты советуют соединять элементы монолитной конструкции методом вязки, которая обеспечивает прочность монтажа. Для скрепления стальной проволоки бетонных конструкций с ненагруженными участками используют специальный инструмент – крючок для вязания арматуры.

Назначение крючка для вязки арматуры

Приспособление обеспечивает удобство, быстроту и безопасность работы. С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.

Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

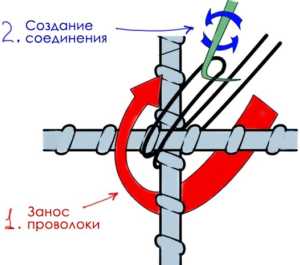

Схема вязки арматуры крючком

Разновидность крючков для вязания

Технология связки арматуры довольно простая. Она не требует специальных навыков, что вполне подходит начинающим строителям. Вязание арматуры помогает узнать алгоритм работы, почувствовать оптимальное напряжение материала для создания качественных узлов. Существуют несколько видов приспособления.

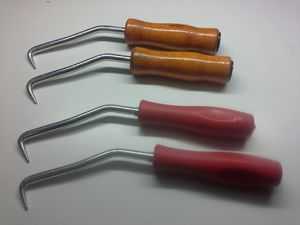

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.

Крюк из электрода своими рукам

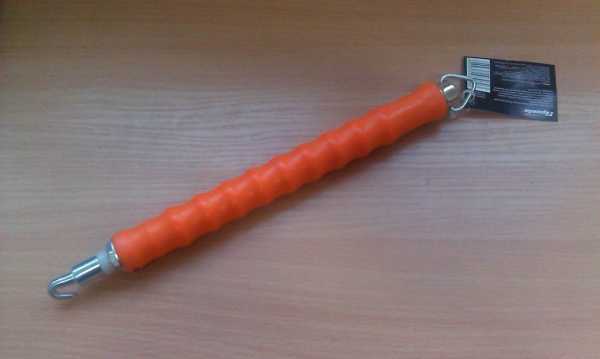

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.

Крючок для вязки арматуры из шуруповерта

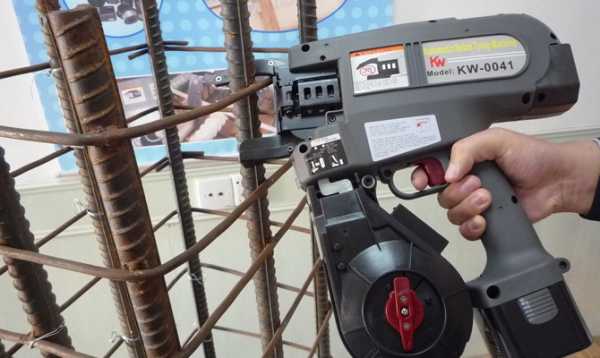

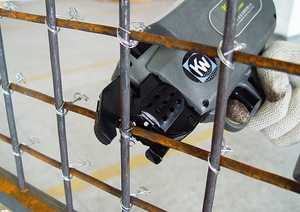

Пистолет для вязания

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Изготовление крючка своими руками

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

На основе сварочного электрода

Для монтажа изделия понадобятся такие материалы:

  • Сварочный электрод или стальная проволока диаметром 3–4 мм.
  • Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Конструкцию делают таким образом:

Изготовление крючка для вязки арматуры своими руками

  • Из шланга делают рукоятку прибора под размер стержня.
  • Детали скрепляют между собой с помощью эпоксидной смолы.
  • Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
  • Наконечник длиной не более 2 см дугообразно деформируют.
  • Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

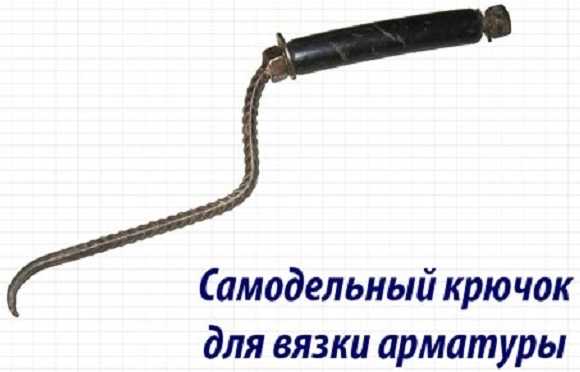

На основе арматурного прута

Чтобы изготовить приспособление для вязания, понадобятся:

  • Кусок стальной проволоки диаметром 7–8 мм.
  • Фиксаторы: шестигранные гайки и шайбы соответствующего диаметра, чтобы их можно было установить на стержень.
  • Отслужившая ручка от любого ручного инструмента: отвертки, валика для малярных работ.

Процесс изготовления такой же, как и в предыдущем случае. Только ручку крепят к основе при помощи фиксаторов. Она должна сохранять свободное вращение вокруг основы.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

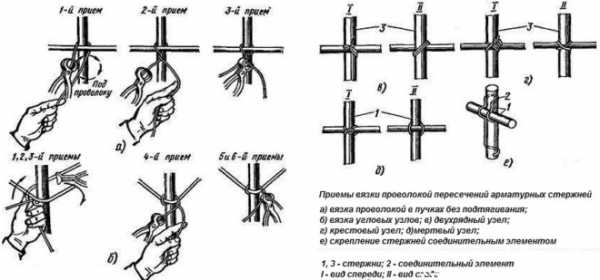

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

  • Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
  • В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
  • Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
  • В петлю продевают крючок.
  • Инструментом захватывают концы проволочных стержней.
  • Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
  • Осторожно дотягивают узел, чтобы не разорвать.
  • Вязальный крючок вытягивают.
  • Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Видео по теме: Вязание арматуры крючком

promzn.ru

разновидности, способы изготовления и использование

Строительные мероприятия неразрывно связаны с выполнением арматурных работ. Усиленные арматурным каркасом фундаменты и перекрытия обеспечивают надежность и длительный срок эксплуатации зданий. Железобетон обладает повышенным запасом прочности, способен противостоять значительным нагрузкам и сохраняет целостность на протяжении десятилетий. Для изготовления надежного пространственного каркаса крючок вязки для арматуры является незаменимым инструментом. Несложно изготовить крючок для вязки арматуры своими руками или использовать покупное приспособление.

Для чего производится вязка крючком арматуры

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.

Вязка арматуры для фундамента при помощи сварки

Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:

  • с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
  • с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
  • применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.

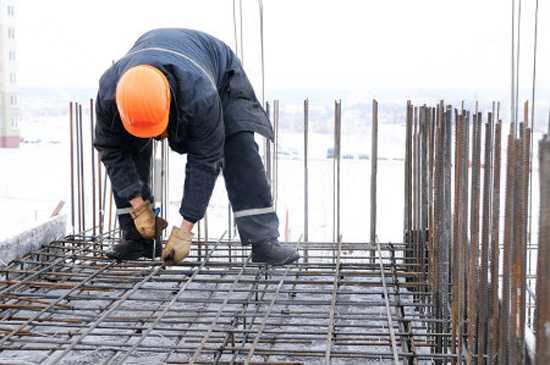

Профессиональные строители при выполнении мероприятий по армированию используют различные вязальные приспособления. Это является оптимальным решением. Для небольших каркасов они применяют самостоятельно изготовленный крюк для вязки арматуры, а при увеличенных объемах вязания – специальные пистолеты.

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

  • ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
  • полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;
Вязальные крючки для арматуры
  • автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

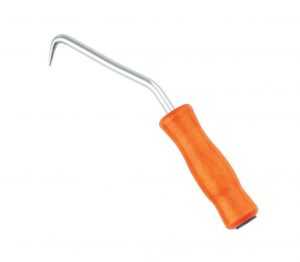

Стандартный крючок для вязания арматуры

Используются различные виды ручных приспособлений:

  • инструмент, самостоятельно изготовленный из электрода или стальной проволоки;
  • готовые устройства, приобретенные в строительных магазинах.

Для выполнения фиксации следует предварительно порезать проволоку на куски необходимых размеров. В зависимости от квалификации вязальщика на протяжении минуты можно зафиксировать от 5 до 15 участков соединения.

Преимущества ручного инструмента:

  • легкость выполнения операций по связыванию;
  • возможность изготовления собственными руками;
  • незначительный уровень затрат на изготовление или покупку.
Крючок для вязки арматуры VOREL 49830

Наряду с достоинствами, имеются и слабые стороны:

  • пониженная производительность вязальных операций;
  • повышенный уровень усилий для скручивания проволоки.

Профессиональные строители часто используют самостоятельно изготовленный или покупной вязальный крюк для арматуры, который обеспечивает повышенную степень надежности соединения.

Автоматический крюк для вязки арматуры

Ускорить и автоматизировать процесс скручивания позволяет специальное приспособление с реверсивным принципом действия. При первом взгляде оно похоже на стандартное ручное устройство, однако отличается наличием винтового механизма, состоящего из следующих частей:

  • пластмассовой рукоятки с внутренней винтовой нарезкой;
  • рабочего органа с винтовой резьбой на стержне.

Указанные элементы в собранном виде образуют механизм с возвратно-поступательным принципом действия. Реверсивное приспособление работает достаточно просто – перемещение ручки вызывает поворот рабочего органа, на который надета проволочная петля.

Преимущества реверсивного приспособления:

  • увеличенная производительность связывания проволоки;
  • возможность использования в зонах с ограниченным доступом;
Автоматический крюк для вязки арматуры
  • легкость производства вязальных операций;
  • долговечность устройства при регулярном смазывании.

Приспособление имеет единственный недостаток – повышенную цену, если сравнивать со стоимостью обычного ручного инструмента.

Используя реверсивный инструмент, вязальщик, не утомляясь, может выполнить увеличенный объем работ. По эффективности винтовое устройство превосходит ручное приспособление, когда необходимо вручную протянуть и закрутить проволочные концы. Без переустановки рабочего зацепа, путем циклического перемещения рукоятки можно добиться надежного крепления.

Порядок действий по применению приспособления:

  • Вставьте зацеп инструмента в скрученную петлю.
  • Потяните рукоятку на себя вдоль рабочей оси.
  • Верните ручку в начальное положение.
  • Произведите следующий цикл перемещения.

Можно также самостоятельно сделать полуавтоматическое устройство для затягивания с помощью обычного шуруповерта. Потребуется загнутый гвоздь без шляпки или г-образный пруток, конец которого необходимо вставить в патрон инструмента. Немного потренировавшись, несложно овладеть принципами работы с использованием этого приспособления.

Профессиональный крючок для арматуры – используем пистолет

Вязальный пистолет является профессиональным инструментом, который применяется на крупных строительных объектах. Используя автоматический крючок для вязки арматуры пистолетного типа, со сборкой крупного арматурного каркаса несложно справиться даже новичку.

Вязальный пистолет является профессиональным инструментом

Преимущества профессионального устройства:

  • нет необходимости предварительно разрезать проволоку на заготовки;
  • проволока автоматически подается с рабочего барабана;
  • достигается экономия материала за счет отсутствия проволочных отходов;
  • увеличенная производительность пистолета;
  • повышенное усилие петлевой затяжки;
  • возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

  • довольно высокая цена профессионального пистолета;
  • повышенные затраты на приобретение специальной проволоки;
  • неудобство использования в условиях ограниченного пространства;
  • необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

Вязальный пистолет BM-400

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

  • самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
  • для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
  • рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Обычный крюк для вязки арматуры своими руками сделать несложно.

Возможны различные варианты:

  • без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
  • с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

  • Удалите рабочее покрытие.
  • Отступите с одного края пару сантиметров и загните под прямым углом.
  • Сформируйте держатель прямоугольной формы с размерами 4х10 см.
  • Заточите рабочую часть и придайте ей конусообразную форму.
Вяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

  • стальная проволока диаметром 8 мм и длиной 0,4 м;
  • заготовка из древесины для изготовления рукоятки;
  • шайбы и гайки, соответствующие диаметру стержня;
  • электросварка;
  • плоскогубцы;
  • болгарка;
  • электродрель;
  • лист наждачной бумаги;
  • острый нож.

Алгоритм сборки:

  • Изготовьте рукоятку.
  • Просверлите в ней отверстие.
  • Отшлифуйте поверхность.
  • Приварить гайку к торцу прутка.
Крючок для вязки из арматуры своими руками
  • Наденьте шайбу и вставьте в отверстие ручки.
  • Установите шайбу и приварите следующую гайку.
  • Придайте концу стержня необходимую конфигурацию, заточите край.
  • Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Как вязать арматуру крючком – технология фиксации

Для всех типов вязальных приспособлений технология выполнение работ несложная. Работы по связыванию осуществляются на основании чертежа после завершения подготовительных мероприятий и установки вертикальных стержней. Широко применяется проверенный метод фиксации, выполняемый одной петлей.

Вязание арматуры крючком одной петлей

До начала работ по связыванию следует нарезать проволоку сечением 1,2 мм кусками по 20–30 см в необходимом количестве. Дальнейший порядок действий:

  • Оберните сложенную в 2 слоя проволоку вокруг узла, расположив ее диагонально.
  • Вставьте крючок в сформированную петлю, и зацепите им второй конец проволоки.

  • Введите захватом в петлю захваченные с другой стороны концы проволоки.

Вращайте рабочий инструмент, контролируя степень затяжки соединения. Остается извлечь рабочую часть захвата из петли и можно приступать к следующему стыку.

Заключение

Планируя самостоятельно собрать арматурный каркас, следует правильно подобрать вязальный инструмент для выполнения работ и изучить технологию. Выполняя работу своими силами, можно овладеть навыками выполнения вязальных работ и сэкономить финансовые ресурсы.

pobetony.expert

Крючок для вязки арматуры своими руками: Как самостоятельно изготовить? +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках. Видео процесса можно посмотреть в интернете. Кроме того, ручной крючок доступен по цене и довольно долговечен при правильном использовании.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

  • — рукоятка кельмы, кусок шланга или ручка  от валика
  • — электрод или 4 мм проволока
  • — точило

Процесс

  1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
  2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
  3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
  4. Загибаем конец стержня дугообразно.
  5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на шуруповёрт, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком. Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

Этапы вязки арматуры

  • — нарезка стальной проволоки для заготовок
  • — складывание заготовки напополам и оборот вокруг пересечения прутьев
  • — захват концов проволоки крючком через петлю заготовки
  • — 2-3 вращательных движения для получения узла
  • — аккуратная подтяжка скрутки крючком
  • — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

tokar.guru

Крючок для вязки арматуры – все разновидности крюков + Видео

Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Технология крепления арматуры вязкой

Рекомендуем ознакомиться

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Недорогие заводские КДВА

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

  • две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
  • стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
  • ручка от строительного мастерка, отвертки или малярного валика.

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

  • один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
  • крюк продевается в петлю, цепляется за второй торец вязального материала;
  • начинается операция скручивания проволоки посредством вращения КДВА.

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны "гулять", если вы сделали все правильно и надежно затянули узел при помощи крючка.

tutmet.ru

Крючок для вязки арматуры своими руками. Фото и видео

Те кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.










Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.


Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Винтовой крючок

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

Вязальный пистолет

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

Вязание арматуры шуруповёртом

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.


proinstrumentinfo.ru

Крючки для вязания арматуры – Крючок для вязки арматуры: изготовление и применение

Отправить ответ

avatar
  Подписаться
Уведомление о
