Пеллетная горелка своими руками: чертежи, устройство, принцип работы, виды

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

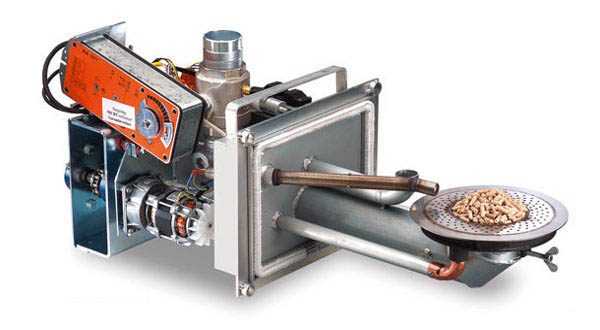

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

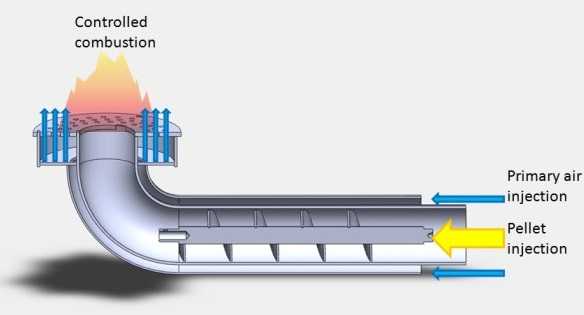

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Виды

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

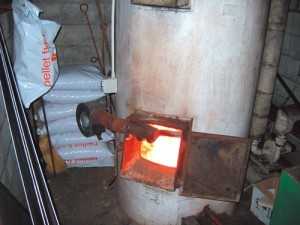

Вид сбоку на горелку факельного типа

Плюсы:

  • Небольшие габаритные размеры;
  • Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
  • Упрощённая эксплуатация;
  • Повышенная надёжность;
  • Можно сжигать пеллеты низкого качества.

Минусы:

  • Небольшая мощность по сравнению с другими горелками;
  • Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

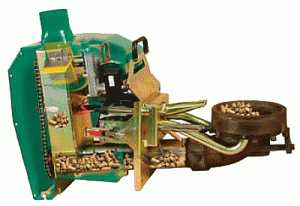

Общий вид горелки объёмного горения

Каминные

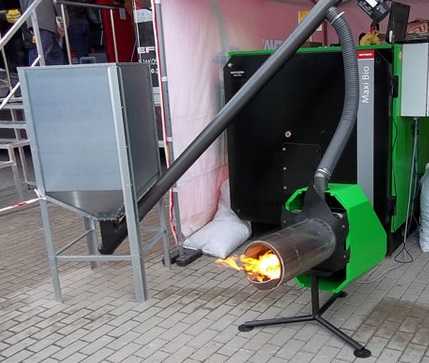

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Достоинства и недостатки

Оборудование обладает рядом преимуществ:

  • Пеллеты являются безопасным топливом по сравнению с газом и электричеством;
  • Позволяет значительно снизить затраты на отопление помещения по сравнению с использованием электрических котлов. При этом пеллетные установки более затратные, чем газовое оборудование, однако не стоит забывать, что провести газ и приобрести газовые баллоны можно не всегда;
  • Самодельные установки гарантируют высокий КПД – 95%. Некоторые магазинные установки имеют более 97%;
  • Применяются не только для обогрева помещения, но и для получения горячей воды;
  • Нет правил для транспортировки и хранения топлива. Находясь вблизи человека, пеллеты не вызывают аллергических реакций, и нет токсичных испарений при горении;
  • Топливо доступно для приобретения. Владельцы оборудования жаловались на недостаток топлива и необходимость подготовки запаса пеллет с зимы при появлении устройств, теперь нет необходимости хранить большой объём гранул дома, купить при необходимости их можно повсеместно;
  • Цена на пеллеты в среднем находится на одном уровне, в отличие от газа и электричества, тарифы на которые периодически испытывают сезонные колебания;
  • Монтаж устройства не требует особых навыков, и не нужно согласовывать установку в уполномоченных органах;
  • После сгорания пеллет образовывается естественная минеральная зола, которая не требует соблюдения особых правил при утилизации.

Вместе с достоинствами и подобного оборудования выделяют и ряд недостатков:

  • Высокая стоимость готового магазинного оборудования. Несмотря на популяризацию устройств в последние годы и некоторое снижение цен, пеллетные котлы до сих пор стоят дороже, чем аналогичное по мощности газовое или электрическое оборудование;
  • Оборудование нуждается в постоянном уходе (особенно устаревшие модели). Пользователю придётся раз в неделю прочищать от скопившейся золы зольник и тепловой обменник. В современных моделях очистка предусмотрена на автоматическом уровне;
  • При отсутствии автоматической подачи топлива пользователю приходится загружать пеллеты в бункер в ручном режиме;
  • Необходимо обеспечить условия минимальной влажности в помещениях, в которых будут храниться пеллеты в ожидании использования;
  • Импортное оборудование практически на рассчитано на условия суровой отечественной зимы, в результате чего часто возникают поломки и неисправности;
  • В отдалённых районах топливо на зиму до сих пор приходится запасать из-за нестабильности поставок.

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

teplo.guru

схемы, правила подключения котла на пеллетах

Главная задача отопительной системы — это поддержание внутри дома комфортной для проживания температуры. Грамотно спроектированная обвязка пеллетного котла позволяет добиться равномерного распределения тепла по всей жилой площади, а также защищает оборудование от повреждений и перегрева.

Эту работу желательно доверить профессионалом. Однако, заручившись поддержкой специалистов, и изучив принципы подключения отопительного агрегата, можно выполнить обвязку самостоятельно. Сомневаетесь?

Мы поможем вам в решении этого вопроса. В статье описаны разные схемы обвязки, обозначены плюсы и минусы каждого варианта, приведены советы по выбору отопительного оборудования. Кроме того, мы подготовили подробную инструкцию по подключению котлов и введению их в эксплуатацию.

Содержание статьи:

Что такое обвязка котла?

Обвязка представляет собой все те элементы, которые располагается между радиаторами отопления и котлом. Сегодня многие домашние умельцы не уделяют ей особого внимания, организовывают, не придерживаясь никаких норм и рекомендаций специалистов.

Однако правильно реализованная обвязка позволяет решить множество проблем:

  • давление в трубопроводе никогда не превысит максимально допустимый уровень;
  • окалина, шлак, песок и им подобный мусор, который может находиться в воде, будет удален;
  • излишнее тепловое расширение будет компенсировано;
  • предоставляет возможность подключить к системе более одного контура;
  • растворенный в теплоносителе воздухе будет выведен;
  • позволяет автоматически включать бойлер и накапливать горячую воду, что поможет сэкономить.

Если говорить о пеллетных котлах, то они не всегда отличаются высокой автономностью работы. Но если ответственно подойти к прокладке трубопровода, то можно добиться большей эффективности от такого оборудования.

Правильная обвязка позволяет сделать систему обогрева дома более надежной, безопасной и производительной

Особенности работы пеллетных котлов

Отопительное оборудование, использующее в качестве топлива спресованные древесные гранулы, появилось относительно недавно. Но с момента своего изобретения такие котлы сразу же завоевали признание миллионов покупателей.

Если нет возможности установить в доме газовое оборудование, то рекомендуется покупка именно .

К преимуществам этого вида теплогенераторов следует отнести:

  1. Автономность. Благодаря наличию блока управления и системы автоматического включения горелок, один раз загрузив топливо, можно забыть об этом на 2-4 недели.
  2. Безопасность. Пеллетные котлы имеют многоступенчатую защиту, что позволяет избежать взрыва трубопровода и пожара.
  3. Эффективность. В среднем коэффициент полезного действия оборудования колеблется от 87 до 97 %.
  4. Дешевизна обслуживания. Пеллеты стоят недорого, а очищать зольник нужно не более одного раза в месяц.
  5. Долговечность. Срок эксплуатации агрегатов составляет не менее 25 лет.
  6. Компактность. Чаще всего модели имеют сравнительно небольшие размеры.

Если ознакомиться с преимуществами этого типа отопительного оборудования, то становится понятно, почему оно настолько быстро завоевало популярность среди жителей Европы и Америки.

Если верить статистике, то пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на отечественном, так и на мировом рынке

Повсеместному распространению агрегатов, работающих на пеллетах, мешает довольно высокая стоимость. Далеко не каждый желающий сможет вот так сразу выложить кругленькую сумму за сам котел, горелку и дополнительное оснащение.

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму (+)

К преимуществам такого решения следует отнести:

  • низкую стоимость монтажа;
  • дешевизну обслуживания;
  • простоту установки;
  • возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется . И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, теплоносителя обладают некоторыми значимыми минусами:

  • дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
  • сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
  • необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
  • зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — . Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

  • владелец дома получает возможность отдельно контролировать каждый отопительный контур;
  • в любой точке системы обогрева поддерживается стабильное водяное давление;
  • к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод.

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.

Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Основные этапы процесса подключения

Как уже было сказано выше, грамотно уложенный трубопровод позволит значительно увеличить эффективность системы отопления и сделать ее эксплуатацию максимально безопасной. Поэтому, прежде чем идти в магазин или приступать к монтажу, рекомендуется во всех подробностях разобраться с каждым из этапов работы.

Выбор оборудования и необходимых деталей

Приступая к реализации схемы обвязки пеллетного котла, в первую очередь нужно правильно подобрать необходимые детали и дополнительное оборудование. Покупать рекомендуется качественные изделия от надежных производителей. Экономить не стоит, так как это приведет к частым поломкам и сделает эксплуатацию отопительной системы небезопасной.

Чтобы приступить к работе, необходимо купить следующие элементы:

  1. Циркуляционный насос. Он предназначен для обеспечения бесперебойного движения теплоносителя по трубам.
  2. Воздушные клапаны. Эти элементы удаляют воздух из системы, который попадает туда вместе с холодной водой.
  3. Расширительный бак. В нем скапливаются излишки теплового носителя, которые в дальнейшем отводятся в канализацию.
  4. Коллектор — распределяет горячую воду по контурам.
  5. Грязевик. Главной его задачей является удаление из системы разнообразного мусора: шлака, песка, накипи и т. п.
  6. Гидрострелка, она же гидравлический разделитель. Используется для подключения к системе контура, где движется теплоноситель с другими параметрами.

Также понадобятся . Они должны быть металлическими или биметаллическим. На сегодняшний день можно подобрать модели, идеально вписывающиеся в интерьер. Хоть и стоят они достаточно дорого, но прослужат несколько десятков лет.

Довольно популярен полипропиленовый трубопровод. Он легкий, дешевый, на его стенках не образуется налет, а с монтажом справится даже новичок. Но для пеллетного котла лучше отдать предпочтение металлическому

Обвязка пеллетного котла

Если имеются познания и опыт обустройства отопительного контура, то процессом подключения можно заняться самостоятельно. Здесь важно четко следовать рекомендациям производителя, приведенным в инструкции к конкретной модели пеллетного котла.

Первым делом устанавливают пеллетный котел, подсоединяя комплектующие:

  1. Выбор помещения для расположения агрегата. Для этого нужно ознакомиться с прилагаемой производителем инструкцией. Чаще всего в ней изложены подробные рекомендации к обустройству помещения.
  2. Присоединение горелки, которую предстоит приобрести наряду с котлом, выбрав нужный тип.
  3. Установка емкости для топлива. Это бункер, продающийся вместе с отопительным агрегатом. От его размеров зависит площадь комнаты, которую предстоит выделить под котельную.
  4. Подключение шнека – приспособления, отвечающего за подачу пеллет.
  5. Подключение пульта автоуправления — он необходим для обеспечения бесперебойной автоматической работы.

Весь процесс обвязки пеллетного котла делится на несколько этапов. Так, сначала нужно выбрать месторасположение коллектора, после чего предстоит  его присоединение к радиаторам.

Для этого используется сантехническая арматура диаметром 1 дюйм. Если некоторые отверстия распределителя остались незанятыми, то их нужно закрыть заглушками.

В целях предотвращения возникновения пожароопасных ситуаций нужно подбирать комплектующие и переходники из негорючих материалов. А все соединения выполнять добросовестно, что поможет избежать возникновения протечек и других неприятностей

Затем совершают следующие действия:

  1. Прокладка от котла трубы, диаметр которой составляет 1,25 дюйма.
  2. Установка на входной магистрали распределительного патрубка.
  3. Врезка в контур или  за распределительным клапаном. Устройство нужно установить в горизонтальном положении оси. Рекомендуется защитить его от мусора и грязи, которая может попасть извне, поставив сетчатый фильтр.

Первый этап закончен. Далее можно заниматься установкой таких дополнительных деталей, как датчики, расширительный бак и предохранительный клапан. Также не стоит забывать об организации дымохода.

Все работы рекомендуется проводить поэтапно, при этом убеждаясь в надежности и правильности монтажа уже собранной системы. Помните, главное — не спешить, делать все качественно и в соответствии со схемой

Установка расширительного бака

После нагрева занимаемый теплоносителем объем увеличивается, поэтому нужно позаботиться, чтобы обеспечить для него достаточно места и избежать взрыва. Именно для этого и нужен расширительный бак — все излишки горячей воды поступают в него. К тому же подобный элемент позволяет поддерживать стабильное давление в системе обогрева дома.

У неопытного покупателя, несомненно, возникнут вопросы, связанные с тем, какой расширительный бак лучше выбрать. Отличаются они между собой по цвету и назначению. Для отопительной системы используется оборудование, окрашенное в красный цвет.

При  особое внимание уделяется его размеру. Определить оптимальный объем не составит труда. Для этого нужно подсчитать, сколько воды будет использоваться в системе и добавить к полученному числу 10-12%.

Сразу после подключения расширительного бака в нем необходимо создать определенное давление. Не стоит надеяться на заводскую регулировку, так как в большинстве случаев она не соответствует стандартам

Предохранительный клапан: нужен ли он?

Главная задача этого элемента — защита котла от резкого повышения давления, что значительно продлевает срок эксплуатации. После того как он среагирует часть теплового носителя вытекает из системы обогрева — это позволяет снизить давление.

Выбирать запорную арматуру нужно в зависимости от производительности котла и максимальной температуры воды, перекачиваемой им. Лучше покупать модели, которые срабатывают, если давление на 20-30 % превысило рабочие параметры системы.

Стоит учитывать, что диаметр входного отверстия предохранительного клапана должен быть равен размеру трубы или быть большим.

Существует несколько видов защитной арматуры. Наиболее универсальной моделью является перепускной клапанный механизм защиты.

Производители модернизируют модели ТТ котлов, оснащая их встроенной группой безопасности. В ее состав входит манометр, предохранительный клапан и воздухоотводчик

В продаже имеются модели пеллетных котлов со встроенной  или без нее. В первом случае схема сборки системы будет значительно проще — не надо ставить манометр, предохранительный клапан и воздухоотводчик для отопительной линии.

Особенности подключения пеллетного котла

При покупке такого рода теплогенератора нужно понимать, что он не имеет функции регулировки подачи тепла. Если говорить проще, то сгорание пеллетного топлива остановить нельзя.

Это значит, что в случае отключения электроэнергии циркуляционный насос остановится и движение теплоносителя в системе тоже. Чтобы предотвратить дальнейший рост давления и выход системы из строя используется несколько аварийных схем.

Чтобы эксплуатация твердотопливного котла была максимально безопасной, необходимо обеспечить:

  • своевременную подачу холодной воды в оборудование;
  • во время работы держать закрытыми двери, смотровые люки, заливные патрубки отопительной системы;
  • использовать лишь определенное топливо, указанное производителем в инструкции к своей модели;
  • организовать еще один дополнительный аварийный контур.

Если учесть все нюансы при подключении пеллетного оборудования, то можно создать саморегулирующую и минимально зависимую от человека систему. Но на это придется потратить немного больше времени и денежных средств.

Правила монтажа дымохода

Эффективность работы котла во многом зависит от того, насколько хорошая присутствует тяга. Если дымоход был спроектирован правильно, то он обеспечит отличный воздухоотвод при любой температуре и силе ветра.

Первый нюанс, на который стоит обратить внимание, — это диаметр дымохода, который должен быть идентичен размеру выходного патрубка. Также необходимо установить элемент, отводящий лишнюю влагу.

Не стоит забывать и о колпаке. Если смонтировать его правильно, то он не будет перекрывать трубу или создавать аэродинамическую преграду.

На фото выше представлено два способа монтажа дымохода для пеллетного котла отопления. Слева — неправильный вариант, а справа — корректное решение

В большинстве случаев используют металлические . Поэтому их необходимо качественно утеплить и оборудовать люками для очистки — правильно каждое колено оснастить ревизионной дверцей, чтобы удобно было удалять сажу и прочие продукты сгорания.

Нужно помнить, что отопительное оборудование, работающее на пеллетах, не переносит как слишком малую, так и чрезмерно большую тягу. Важно внимательно следить за тягой в процессе эксплуатации.

Чтобы защитить помещение котельной от возгорания при опрокидывании тяги, производители ставят между бункером и котлом гофротрубку пластиковую — если возникнет обратная тяга, то пластик сгорит и топливо не будет поступать.

Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен котел, пора приступать к его настройке и подключению. Оборудование присоединяется ко всем коммуникациям: системе отопления и водопровода.

Многие современные модели пеллетных котлов оборудованы горелкой, работающей от электричества. Поэтому проверьте, нуждается ли устройство в подаче тока.

Если после запуска пеллетный котел начинает чадить, внезапно гаснуть или в зольнике можно найти не до конца сгоревшее топливо, то регулировка была сделана неверно. Еще может образовываться много сажи

К подключению и настройке нужно подходить с максимальной ответственностью. Не стоит надеяться на заводскую регулировку. Заниматься этим придется при первом запуске отопительного оборудования и при этом нужно учитывать тягу дымохода, состояние топлива и мощность оборудования.

Некорректная настройка приведет к возникновению разнообразных проблем, среди которых низкая эффективность, высокий расход топлива, частые поломки и многое другое.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы эти этапы проводились сотрудниками специализированных организаций, имеющих допуск на проведение подобного рода работ.

Часто встречающиеся проблемы и ошибки

Низкий коэффициент полезного действия и частые поломки отопительного оборудования — это яркий признак ошибок, допущенных при его обвязке.

Ошибка №1. Чаще всего проблемы возникают из-за недостаточного нагрева теплового носителя. В результате это приводит к появлению большого количества дегтя или нагара.

Ошибка №2. Некорректная регулировка или отсутствие защиты от закипания воды — одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что негативно сказывается на отопительных приборах, трубах и прочем оборудовании.

Ошибка №3. Если система обогрева не отличается высокой эффективностью, то стоит обратить внимание на качество герметизации. Для этого нужно проверить надежно ли изолирован котел и остальные конструктивные детали системы.

Ошибка №4. Нередко бывает так, что владелец дома выделяет для котельной всего несколько квадратных метров. В результате он сталкивается со следующей проблемой — обслуживать систему отопления становится крайне неудобно и даже небезопасно. Рекомендации по обустройству котельной приведены в .

Выводы и полезное видео по теме

Видео #1 обзор неправильной организации системы отопления:

Видео #2 разбор типичной схемы обвязки пеллетного котла:

Видео #3 монтаж твердотопливного теплогенератора и бойлера:

Пеллетные котлы зарекомендовали себя, как эффективное и удобное в обслуживании оборудование. Но чтобы такая система отопления раскрыла все свои достоинства, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору арматуры, оборудования, и качественно реализовать схему обвязки.

Поделитесь с читателями вашим опытом установки и эксплуатации пеллетных котлов. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

sovet-ingenera.com

Котел на пеллетах своими руками

Минимизация расходов на содержание жилья сегодня одна из важнейших задач. Поиски средств оптимизации затрат идут постоянно. Отопление дома, с регулярно повышающимися тарифами, существенная статья семейного бюджета.

Уменьшить ее можно несколькими способами. С помощью энергосберегающих технологий при строительстве дома и применением эффективных систем отопления. Котел на пеллетах экономически выгоднее аналогов, работающих на газе, не говоря уже об электричестве и других энергоносителях. Причина кроется в невысокой стоимости расходного сырья и высокой энергоэффективности устройства.

Принцип работы

Принцип работы пеллетного котла (нажмите для увеличения)

Среди энергоносителей, доставляемых потребителю централизованно, самым экономичным видом является газ.

Однако серьезную конкуренцию ему составляют альтернативные источники тепла, среди которых котел на пеллетах для отопления дома — самое выгодное решение. Принципиальных отличий на первый взгляд нет. В теплообменнике, который встроен в камеру сгорания, нагревается вода, которая и обогревает дом.

Почему же самые производительные газовые котлы, сделанные по инновационным технологиям, экономически проигрывают самостоятельно сделанным аналогам, работающим на пеллетах? Ответ прост, стоимость 1кВт энергии при сгорании газа будет выше, нежели такое же количество тепла при использовании альтернативного топлива.

Сырьем для пеллет служат отходы деревообработки, стоимость которых минимальна, поскольку вопрос их утилизации стоит очень остро и производство топливных гранул является одним из способов избавиться от нежелательных продуктов основной деятельности. Пеллеты можно изготовить и своими руками, но для этого потребуется специальное оборудование.

Устройство

Устройство пеллетного котла с обозначением важнейших элементов и узлов (нажмите для увеличения)

Прежде чем начать работу следует оценить свои силы. Производство котла требует хорошей подготовки, знаний, навыков и сделать его намного сложнее, чем газовый или электрический. Не случайно готовые изделия этого класса очень дорогие.

Кроме пеллетной горелки для котла, которую практически невозможно сделать в домашних условиях, все остальные элементы конструкции придется выполнять самостоятельно. Потребуется немало потрудиться, чтобы результат удовлетворил ожидания.

Имея опыт подобной работы собрать теплообменник и выложить из шамотного кирпича камеру сгорания вполне посильная работа. С установкой горелки тоже можно справиться, но вот с системой подачи топлива придется потрудиться. Этот важнейший узел в каждом конкретном случае получается эксклюзивным. Необходимо обеспечит бесперебойную и надежную подачу топливных гранул к горелке (о котлах с автоматической подачей топлива читайте здесь).

Плотность пеллет велика, и одновременно гореть большое их количество не может.

Обратите внимание: подача топлива и воздуха в пеллетных котлах всегда принудительная.

Обеспечить правильный режим при ручном управлении практически невозможно, если только постоянно не находится рядом. Поэтому устройство оборудуется автоматическими системами, а стоят они немало.

Это является фактором высокой стоимости всей конструкции. Один или несколько программаторов справляются с задачей без постороннего вмешательства. Даже небольшой бункер с топливом способен в автономном режиме топить дом до трех дней. Если собрать более солидную конструкцию с большим запасом пеллет, то срок пользования можно увеличить в разы.

Совет специалиста: очень важно точно рассчитать подачу воздуха. При недостатке воздуха пеллеты могут не гореть, а тлеть, а при избытке будут потери тепла, которое будет выдуваться в атмосферу.

Дополнительные расходы предстоят и на покупку двигателя для шнекового механизма и его автоматического подключения. Перед сборкой пеллетного котла своими руками, нужно составить чертежи будущего котла, рассчитать его размеры в зависимости от площади имеющегося места для его установки.

Материалы

Главная деталь пеллетного котла — горелка

Решение сделать котел на пеллетах своими руками дело недешевое, но готовое изделие обойдется еще дороже. Главный элемент устройства горелка, которая покупается отдельно.

Аналогично заводским моделям, основное внимание уделяется сборке корпуса и подгонке всех узлов. Сборочная комплектация включает в себя:

  • Листовая сталь 4-6 мм для изготовления корпуса котла.
  • Материал для бункера. Сделать его можно из листового металла (толщины 1-2 мм будет достаточно), многослойной фанеры, дерева.
  • Шнек. Подбирается он по размерам или при имеющихся навыках делается самостоятельно.
  • Трубы для дымохода. Металлические или асбестовые и комплект крепления.
  • Система управления. Обеспечивает автоматический контроль над работой котла.
  • Двигатель для работы шнекового механизма.
  • Трубы для теплообменника. Рекомендуются изделия квадратного сечения.
  • Трубы и фитинги для подключения отопительной системы.
  • Шамотный кирпич, если камеру сгорания делают стационарной.
  • Колосник. Он обеспечит доступ воздуха к месту горения.

Преимущества

Пеллетный котел, сделанный своими руками

Главным препятствием в установке пеллетных котлов является его цена. Она заметно выше аналогов, использующих другие виды топлива.

Существенно сократить расходы можно изготовив пеллетный котел своими руками. Если в среднем заводская модель окупается за 2-3 года, то самодельный котел оправдает себя примерно в два раза быстрее. Для семейного бюджета существенная помощь.

Еще одним преимуществом может стать удачное конструктивное решение. Форма и конфигурация устройства может быть оптимально встроено в дом. Пользоваться им будет удобнее, чем заводской моделью.

Советы по эксплуатации

Правильно собранный пеллетный котел не требует особых мер по уходу. Пользоваться им могут все, независимо от пола, возраста и подготовки. На что следует обратить внимание, так это на хранение и загрузку топливных гранул.

Несмотря на то, что они плохо впитывают воду, длительное нахождение во влажном месте ухудшает их потребительские качества. Особенно если сделаны пеллеты самостоятельно. Хранить их на открытом грунте не рекомендуется. Только на поддоне и лучше в герметичных мешках, как, например, они поставляются многими крупными производителями.

Возьмите на заметку: приобретая пеллеты, следует обратить внимание на их цвет. Чем они светлее, тем качественнее. Темные гранулы говорят о большом содержании коры и нежелательных примесей, которые ухудшают теплоотдачу.

Как сделать пеллетный котел своими руками, и как он будет работать, смотрите в следующем видео:

6sotok-dom.com

чертежи, устройство и принцип работы

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух. Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

  • Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
  • Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
  • Стоимость изготовления устройства увеличивается.

Хорошая статья в тему: Как сделать котел на опилках

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но часто это сводится к закупке комплектующих и приборов автоматики, после чего они ставятся на самодельную камеру сжигания. В этом случае снижение стоимости изделия незначительно. Следует задуматься о покупке комплектного устройства заводского изготовления.

cotlix.com

чертеж, схема, фото и видео инструкция, расчет мощности

Еще не так давно в качестве твердого топлива использовались только дрова и уголь. Сегодня этот ассортимент расширен альтернативными вариантами, в числе которых особое место занимают пеллеты – разновидность твердого топлива, изготовленного из отходов деревообрабатывающего производства. Для этого используются стружка, щепа, древесная пыль, кора, картон и т.д. – отходы обрабатываются  растительным полимером (лигнином), прессуются под высоким давлением и разделяются на гранулы. Этот вид топлива является самым дорогим, но при этом самым рациональным и может использоваться в специальных пеллетных котлах. В свою очередь, эта категория оборудования также оценивается высоко, поэтому некоторые мастера реализуют механизм пеллетной горелки на обычных котлах. Мы расскажем и покажем, как выглядит пеллетная горелка своими руками и из чего ее можно изготовить.

Ключевое отличие пеллетной горелки от традиционного горелочного устройства заключается в том, что топливо представлено в виде сыпучих материалов. Это пеллеты, опилки, древесная щепа, некоторые даже используют отходы сельскохозяйственной промышленности. Просто засыпать в котел и поджечь не получится, поскольку малого объема будет недостаточно для розжига, а большой – не разгорится. Необходима порционная подача топлива с одновременным розжигом, за что и отвечает пеллетная горелка. Именно е вполне по силам изготовить самостоятельно.

Конструкция устройства

Все горелочные устройства предназначены для обеспечения равномерного прогрева котла и теплоносителя посредством интенсивного пламени. Не является исключением в этом ряду и пеллетная горелка, поскольку тоже выступает частью отопительной системы. Конструктивно это средняя по размеру камера сгорания в форме трубы, куда искусственно нагоняется воздух и где происходит процесс горения. В свою очередь, за его поступление отвечает шнековый конвейер, забирающий сыпучее топливо и пересыпающий его в горелку. А воздух подается с помощью вентилятора, соответственно, весь механизм является энергозависимым.

Форма камеры сгорания ни на интенсивность горения, ни на КПД котла не влияет, поэтому может быть разнообразной. Чаще всего встречаются камеры круглого сечения, поскольку их гораздо проще изготавливать, хотя прямоугольные камеры также достаточно популярны.

На чертеже пеллетного котла указана прямоугольная камера, тогда как в круглых необходимо делать плоское основание под горящее топливо и крепить его снаружи к фронтальной плоскости.

Как видим, работа устройства начинается с штатного бункера для пеллет и прочих сыпучих материалов, далее топливо поступает по внешнему шнеку в собственно пеллетную горелку, куда нагнетается вентилятором воздух и происходит процесс сгорания.

Особенность конструкции заключается в том, что подающий воздух помимо нагнетания пламени, одновременно очищает горелку от летучего пепла, образующегося при сгорании. Все продукты переносятся в зольник, который рекомендуется чистить еженедельно в зависимости от интенсивности использования.

Механизм работы

Принцип работы заключается в поэтапной подаче сыпучего материала из бункера по шнековой трубе в камеру сгорания, где он поджигается и начинает тлеть при минимальном количестве воздуха. По мере того, как огонь разгорается, стенки камеры нагреваются, что увеличивает скорость и объем подачи воздуха. Уже через несколько минут с начала старта огонь выравнивается и начинает разогревать теплообменник. Учитывая то, что в пеллетных котлах отсутствует источник естественной тяги, эту функцию выполняет горелка при поступлении топлива.

Всю работу пеллетного котла контролирует автоматический блок управления. Именно от него зависит количество подаваемого топлива, объем воздуха в камере, интенсивность горения, давление в системе и температура теплообменника.

На видео представлена схема пеллетной горелки – от подачи топлива до полного сгорания

Выделяют 2 основных способа подачи топлива
  • Стандартный – забор сыпучих материалов из бункера в камеру сгорания по шнековому конвейнеру. Как правило, это отдельно стоящий бункер, куда насыпается большое количество топлива, достаточное для постоянной работы котла на протяжении 7-10 ней. Подобный бункер очищается по мере загрязнения, но не реже 1 раза в 2-3 недели.

  • Упрощенный – воронкообразный бункер, откуда топливо высыпается в шнек под тяжестью собственного веса. Это и есть пример самодельной пеллетной горелки, где емкости бункера хватает на постоянную работу котла максимум до 3х дней.

Как сделать своими руками

Все материалы можно найти в свободной продаже. Учитывая то, что речь идет об отопительном устройстве с прямым огневым воздействие, необходимо использовать трубу из жаропрочной нержавеющей стали с минимальной толщиной стенки 5-6 мм.

Для закрепления горелки на корпусе котла понадобится обычная нержавеющая сталь толщиной 3-4 мм.

Подающий конвейер можно изготовить из трубы, куда вставить шнек, либо приобрести в магазине отопительного оборудования уже готовый.

Электродвигатель необходим для работы вращательного шнека, лучше если это будет оборудование на низких оборотах.

Вентилятор устанавливаете на специальной пластине (см. схему).

Конструкция пеллетной горелки

Автоматизация процесса

Особенность пеллетного котла заключается в том, что в его конструкции отсутствует устройство, отвечающее за естественную тягу. Нет тяги, значит, нет огня, и если не обеспечить искусственную подачу воздуха, топливо даже не начнет тлеть. За эту функцию отвечает вентилятор. Вторым энергозависмым устройством, обеспечивающим бесперебойную работу котла, является вращающийся шнек. Обеспечить работу этих устройств можно либо с помощью простейшего регулятора (механический процесс), либо установить электронный блок управления.

Основная задача при запуске пеллетного котла – достижение баланса между скоростью подачи воздуха и объемом топлива. Только в этом случае пламя будет стабильно ровным, а теплообменник – нагретым.

В полной мере за работу котла отвечает электронный блок управления. В идеале стоит приобрести новый, к которому получится подключить электродвигатели шнека и вентилятора. Возможно, на существующем котле уже есть электроника, с которой можно будет сделать соединение посредством свободных контактов. Задача этого оборудования заключается в контроле оборотов вентилятора и скорости подачи топлива.

Обязательно на шнеке должен быть установлен датчик заполнения, который контролирует необходимость подачи топлива. При заполнении шнека пеллета датчик подает сигнал и подача топлива прекращается.

Электронный блок управления твердотопливным котлом не предназначен для контроля работы пеллетной горелки и ее розжига, поскольку не предусмотрены соответствующие управляющие контакты. Такой элемент необходимо приобретать отдельно.

Видео - как сделать пеллетную горелку своими руками:

Заключение, отзывы, советы

Если вы понимаете, как работает данный вид горелки, и по какому принципу осуществляется работа всего котла, можно попробовать самостоятельно ее собрать. Но, учитывая стоимость материалов и электронных блоков управления, речи об экономии не идет. Мы рекомендуем обратить внимание на заводское оборудование и приобрести съемную пеллетную горелку, что позволит использовать не только сыпучее топливо, но и традиционное сырье – дрова и уголь.

www.portaltepla.ru

Пеллетная горелка и своими руками сделанный котел

Уже готовая горелка

В последние годы стало экономически оправданным приобретение различных отопительных систем, работающих на альтернативном виде топлива. Например, большой популярностью пользуются пеллетные котлы, которые просты в установке и эксплуатации. Особенно там, где нет газопровода, а электричество обходится очень дорого. Главный минус подобного котла – это высокая стоимость, поэтому вполне оправдана идея о том, чтобы приобретя только пеллетную горелку, своими руками сделать отопительное устройство. Несмотря на то, что стоит она немало, в итоге весь агрегат должен по стоимости выйти намного дешевле, чем его аналог в магазине.

О преимуществах использования пеллет

Пеллеты представляют собой биотопливо, которое получается из древесных отходов и торфа. Внешне они напоминают цилиндрические гранулы, имеющие стандартный размер, равный 10 мм. Среди преимуществ такого биотоплива стоит отметить:

  • Гранулы производятся без применения химических компонентов, они не имеют никакого запаха, в отличие от таких видов топлива, как газ, уголь или солярка. Кроме того, пеллеты не впитывают влагу, что дает возможность сохранить продолжительное время их теплотворность в обычных условиях.
  • В отличие от остальных видов топлива, такие гранулы не воспламеняются, они не содержат пыли, которая часто становится причиной аллергии, а по своим тепловым свойствам превосходят даже каменный уголь.
  • Высокий КПД, при этом количество золы не превышает 2% от общего объема гранул.
  • Пеллеты существенно экономят место по сравнению с иными видами древесного топлива, кроме того, они удобны в транспортировке.
  • Гранулы являются экономичным видом топлива с точки зрения финансовых затрат.

О преимуществах пеллетных котлов

Пеллетный котел является разновидностью твердотопливного котла, который имеет механизм автоподачи топлива, для непрерывной работы агрегата. Как правило, камера сгорания в таком устройстве относительно небольшого размера, так как основной теплосъем осуществляется в хорошо развитой многоходовой части котла. Котел оборудуется специальной пеллетной горелкой объемного типа, за счет которой обеспечивается более высокий коэффициент полезного действия (КПД) при сгорании гранул, по сравнению с иными видами подобных горелок, работающих на твердых, жидких или газообразных видах топлива.

Подача топлива осуществляется из бункера в автоматическом режиме, благодаря чему котел может работать без привлечения человеческих усилий длительное время. Например, если бункер загружен в полном объеме, то этого хватит на 5–7 суток бесперебойной работы котла.

Среди преимуществ пеллетных котлов стоит отметить следующее:

Простая схема

  • При необходимости в качестве топлива можно использовать не только пеллеты, но и дрова или каменный уголь, а также другие растительные отходы.
  • Наличие автоматической системы зажигания горелки.
  • Пожаробезопасность устройства.
  • Снижение расходов, что обуславливается низкой стоимостью пеллет, отсутствием затрат на обслуживание.
  • Высокий КПД отопительного устройства.
  • Период эксплуатации такого котла в среднем составляет 20 лет.
  • Независимость от централизованных источников топлива и тарифов на подобные услуги.

Принцип работы котла и его составные элементы

Итак, если были оценены по достоинству все преимущества пеллет и котлов, работающих на таком виде топлива, а также принято решение о создании своими руками такого элемента, как горелка, значит, пора ознакомиться с общим принципом построения такой конструкции.

Еще один способ

Топливо из специальной емкости для хранения пеллет при помощи транспортировочного шнека поступает в камеру сгорания. Учитывая то, что в котле не имеется прямого источника естественной тяги для поддержания горения, в нем необходимо предусмотреть такой элемент, как горелка. Она будет исполнять роль нагнетателя воздуха при помощи специального вентилятора, и производить запал топлива в момент включения котла.

После этого тепловая энергия через теплообменник передается к теплоносителю системы, а дымовые газы отводятся через дымоходную трубу. При этом незначительное содержание минеральных элементов в пеллетах образует столь же малое количество золы. Ее удаление осуществляется через решетки колосника в камеру зольника. По мере прогорания гранул в камере сгорания температура падает, что может фиксироваться специальным датчиком. Тогда при помощи шнека осуществляется автоматическое поступление пеллет из загрузочного бака.

Создание пеллетного котла

На первый взгляд система может показаться слишком сложной, но при большом желании и должном умении все можно выполнить своими руками. Для этого потребуется разработать проект с подробными чертежами, подобрать необходимые материалы и инструменты, а также приобрести дополнительные готовые комплектующие.

Материалы для работы

Первый этап – это создание проекта, который должен содержать продуманные и точные чертежи, схемы и порядок сборки всех элементов. Сооружать конструкцию без проекта не рекомендуется, так как существует большая вероятность ошибки.

Для создания котла своими руками вам понадобится:

  • Пеллетная горелка – лучше всего такой элемент приобрести заводского изготовления, так как сделать ее собственными усилиями будет проблематично. Горелка – это не просто элемент, где происходит поджиг топлива, но она еще выполняет функции регулирования пламени.
  • Датчики и несколько программаторов, благодаря которым можно добиться экономного расхода топлива и обеспечить в доме самый комфортный температурный режим.
  • Корпус следует сделать горизонтальным, чтобы эффективно использовать тепло, получаемое от сгораемого топлива. В качестве материала для корпуса может быть выбрана листовая сталь, кирпичи или чугун. Отдавать предпочтение нужно тому материалу, который позволит надолго сохранить тепло, и гарантирует его качественную передачу следующему элементу конструкции, т.е. теплообменнику.
  • Теплообменник – монтируется внутри корпуса, и выполняется в виде нескольких рядов труб или змеевика, которые подсоединяются с одной стороны к системе отопления здания. Кроме этого должен быть предусмотрен вход для заливки в теплообменник холодной воды.
  • Зольник.
  • Камера сгорания – диаметр ее отверстия должен быть равен параметрам приобретенной пеллетной горелки.
  • Дымоход.
  • Топливный бункер – место, в котором будет храниться топливо, и откуда оно будет подаваться в горелку.
  • Шнек диаметром в 100 мм, металлический наружный кожух и электродвигатель, который будет подключаться к блоку управления пеллетного котла.

Подача пеллет

В выгружную горловину емкости следует установить входящий патрубок шнека. Затем, на его другую часть фиксируется пластиковая труба, по которой будут поступать гранулы к пеллетной горелке. При поступлении сигнала запускается электродвигатель и работает до того времени, пока камера сгорания отопительного устройства не наполнится необходимым количеством тепла.

В результате комплекс отдельных элементов, готовых и сделанных своими руками в совокупности представляет собой эффективный пеллетный котел.

Заключение

Приняв решение о том, чтобы создать пеллетный котел своими руками, следует помнить, что далеко не всегда такое решение будет выгоднее приобретения готовой конструкции, тем более, что сегодня предлагаются и экономные варианты устройств. Для этого необходимо подсчитать полную смету материалов, все затраты на услуги сварщика и прочие расходы. Поэтому, если в итоге сумма будет существенно ниже, чем расходы на приобретение готового комплекса, то можно смело приступать к изготовлению котла своими руками.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Выбор пеллетных котлов. Как установить пеллетный котел?. Выбор и установка пеллетного котла отопления, преимущества котлов на пеллетах

Многим-бы хотелось, чтобы летний период длился как можно дольше, но с природой спорить трудно, наступление периода холодов в наших местностях избежать невозможно. Каждый владелец жилья начинает задумываться над тем, каким способом обогреть свой дом, потратив при этом минимум средств. Современные разработки в этой сфере не стоят на месте. Фирмы занимающиеся разработками в данной отрасли создают разнообразное оборудование для отопления, позволяющее использовать в качестве топлива не дорогостоящие природные материалы (уголь, газ и тому подобное), а другое сырье соответствующее экологическим нормам. Одним из ярких примеров такого оборудования можно по праву считать котлы на пеллетах. Европейские государства уже давно пользуются таким оборудованием.

Что представляет собой котел, работающий на пеллетах

Пеллетные котлы, в первую очередь, являются экономичными источниками обогрева. Располагать их можно по-разному: либо как отдельно функционирующее оборудование, либо как оборудование со встроенной конструкцией. Котел такого вида может обогреть и отдельно взятое помещение, и жилье в целом.

Для того, чтобы осуществить обогрев соприкасающихся помещений от одного пеллетного котла применяется система вентиляционных воздуховодов или обыкновенные отверстия для вентиляции. В таких случаях не стоит переживать о возможной разнице в температурах между помещениями, она будет весьма незначительна и не окажет негативного влияния на комфортное состояние находящихся в комнатах людей.

Системы отопления работающие на воде, газе или электричестве, на сегодняшний день находятся на пике своих потенциальных способностей по КПД. Помимо этого, использование отопительных систем такого рода, в удаленных населенных пунктах или коттеджах, расположенных вдали от газовых магистралей, не всегда доступно и зачастую очень проблематично.

Сравнивая практические и экономические ресурсы, пользователи все чаще делают выбор в пользу пеллетных котлов.

Пеллетные котлы отопления

Принцип работы такого котла основывается на взаимосвязи следующих отделов:

  • камеры в которой происходит сгорание,
  • приемника в который кладут пеллеты,
  • автоматизированной системы.

Топливо в твердом виде, то есть пеллеты, сначала попадают в приемник, а затем в камеру сгорания. Как только пеллетные гранулы оказываются камере, происходит автоматический розжиг, который способствует дальнейшему полному сгоранию топливного материала.


В переводе с английского, Pellet’s — это гранулы сделанные из древесины и предназначающиеся для использования в отопительных системах определенного вида. Из отходов древесины (опилок) под высоким давлением происходит формирование небольших цилиндров, то есть пеллет. Производство данного вида материала происходит без добавления каких-либо вредных, химических веществ.

Тепловая производительность 1 кг пеллет равна 5 кВт/час, при этом полученное тепло является экологически чистым, то есть абсолютно безвредным для людей, животных и окружающей среды. Для сравнения: такое же количество кВт/час получается после сжигания 0,5 литра дизельного топлива.

По сравнению с привычными дровами, эффективность сгорания пеллетов намного выше. Пеллеты занимают гораздо меньше площади для хранения, потому что он плотнее. По мимо всего прочего, пеллеты не могут случайно воспламениться. Также следует добавить, что при сжигании пеллет выделяется гораздо меньше СО2, чем при сжигании угля и следовательно уменьшается парниковый эффект.

Чистку котла от золы производят не чаще, чем раз в неделю, чистку дымохода следует производить не реже одного раза в год. Получается, что уход за отопительными агрегатами очень прост и не отнимает у владельцев дома много времени.

Котел пеллетный автоматический — причины популярности отопительных агрегатов данного типа

Первой и самой важной причиной популярности является очень высокий КПД котла, если древесина при горении открытым пламенем позволяет получать КПД порядка 35%, то соответствующее ей по массе количество пеллет при сгорании даст эффективность порядка 85%. Если же пеллетная печь обустроена дополнительным водяным контуром, предназначенным для подачи горячей воды в ванную и на кухню, то КПД может повысится до 93%.

Для хранения пеллет используется специальный бункер, подача пеллет из него в топку котла полностью автоматизирована. Программа задается потребителем на целую неделю. В соответствии с программой в заданное время включается розжиг, т.е. к приезду хозяев температура воздуха в доме достигнет оптимальных показателей. При заданном температурном режиме в помещении пеллетные котлы самостоятельно плавно усиливают или уменьшают активность горения, при необходимости их работу можно регулировать при помощи пульта дистанционного управления.

В сутки котел средней мощности использует порядка 5 кг топлива, средний размер бункера для пеллет позволяет беспрерывно пользоваться котлом на протяжении 3 суток без добавления топлива.


При необходимости в помещении устанавливают более вместительный бункер из пластика или короб, сооруженный из металлических уголков обшитых листами фанеры. Если погрузка-выгрузка пластикового пакета с пеллетами осуществлялась аккуратно, то при желании биг-бэг тоже можно использовать в качестве хранилища, пакет может вмещать до 800 кг пеллет. Загружают внешний бункер снаружи помещения, т.е. носить пеллеты по дому нет надобности.

Работу котла отслеживает автоматическая система управления, поскольку в горелке котла может одновременно находиться не больше горсти топлива, то перегрев устройства полностью исключается. Полное прекращение горения происходит через 5-10 минут после нажатия кнопки выключения.

При работе пеллетного котла полностью исключен процесс выгорания кислорода — контуры подачи воздуха для сгорания и контуры обогрева разделены между собой. Некоторые пользователи идут на небольшие уловки и производят забор воздуха из подвального помещения — это позволяет просушивать и проветривать подвал не используя дополнительных энергетических ресурсов.

Кроме вышеперечисленного:

  • пеллетный котел оборудован бесшумным вентилятором, позволяющим получать равномерную циркуляцию воздуха,
  • выделение продуктов сгорания при работе котла сведено к минимуму, даже если сравнивать пеллеты и самые качественные дрова, то первые оставляют после сгорания вдвое меньше пепла и сажи,
  • при работе котла его корпус не нагревается, вся система работает на нагрев воздуха, агрегат не представляет никакой опасности для находящихся рядом людей и животных,
  • наличие таймера, термостата или интеллектуальной системы системы управления позволяет обеспечить непрерывную безопасную работу котла,
  • покупатель имеет возможность выбора системы подачи топлива в котел (шнековые, пневматические и другие системы),
  • к размерам помещения для установки котла особые требования не предъявляются.

О преимуществах и недостатках котлов более подробно можно узнать из видео:

В числе недочетов, которыми отличается пеллетное отопление следует вспомнить:

  • стоимость пеллет, которая все-же превышает стоимость обычных дров, впрочем повышение удобства для пользователя всегда связано с некоторым увеличением расходов,
  • хранение пеллет должно производиться в сухом помещении,
  • относительно высокой на сегодня является и стоимость самого котла,
  • расход средств на закупку пеллет в отопительный сезон будет составлять сумму, превышающую стоимость природного газа, истраченного на обогрев того-же помещения, но при учете стабильного роста цен на энергоносители можно предположить, что в ближайшем будущем интерес к пеллетным котлам будет увеличиваться.

Безопасность эксплуатации, экологичность и длительный срок службы уже сегодня вывели пеллетные котлы на первое место на рынке альтернативных отопительных систем.

На какие характеристики обращать внимание при выборе котла, работающего на пеллетах

Чтобы выбрать оптимальную модель котла специалисты рекомендуют учесть следующие моменты. Котлы выпускаются с горелками дух типов.

Ретортные не требуют частой очистки, они не так требовательны к качеству гранул, пламя из них выпускается вверх.

Стокерные могут работать только на чистом, низкозольном топливе, их горелки часто засоряются и требуют систематической чистки, пламя от них исходит горизонтально. Следовательно, более практичными оказываются приборы с ретортными грелками.

Уровень автоматизации пеллетных котлов может иметь разную степень сложности, особенно удобны устройства, оснащенные функцией управления через СМС-сообщения, т.е. человек имеет возможность удаленно управлять включением и отключением прибора, выполнять регулировку его температуры и т.п.

Дополнительное преимущество — оповещение владельца о возникновении критической или аварийной ситуации в работе отопительного устройства.

Шнек, которым оснащаются котлы может быть гибким или жестким.

Последний привлекателен невысокой стоимостью и простой конструкцией, но при этом он имеет ограничения по длине — 1,5-2 м, изменить его положение относительно горелки невозможно, в конечном итоге это приводит к нерациональному использованию площади. Гибкая шнековая система позволяет устанавливать бункер на расстоянии до 12 м, а линия подачи топлива может иметь любую геометрию.

Сложности вызывает система крепления гибкой конструкции. При выборе следует определить, что более важно: обеспечение надежности подачи или возможность создания более длинной ее линии.

Теплообменники для пеллетных агрегатов могут иметь вертикальную, горизонтальную, плоскую или трубчатую конструкцию, они могут быть оснащенными турбулизаторами, иметь разное количество ходов и поворотов. По мнению специалистов наиболее эффективны устройства с двумя или тремя ходами, оснащенные турбулизатором.

Немаловажно при выборе учитывать надежность конструкции, безопаснее покупать модели, которые в продаже уже несколько лет и получили положительные отзывы пользователей. Также желательно убедиться в наличии запасных частей для данного типа оборудования — сложно гарантировать, что в ближайшие годы не потребуется замена какого-либо узла. Обслуживание устройства должно производиться специалистом, прошедшим сервисную сертификацию.

Установка пеллетного котла своими руками

В числе важных преимуществ агрегатов, работающих на пеллетах следует отнести возможность установки их своими руками. Сделать это можно даже тем, у кого нет опыта в выполнении сложных монтажных работ. Более того, на установку отопительного устройства этого типа не требуется получение специальной разрешительной документации.

Правила обслуживания и установки пеллетных котлов, после выполнения которых не потребуются переделки или другие дополнительные действия:

  • установку котла лучше произвести в отдельном от жилья помещении (подвал, пристройка и тому подобное),
  • пол, в помещении где планируется установка котла, должен быть из керамической плитки или бетона,
  • месторасположение котла должно быть продумано так, чтобы можно было без проблемно производить чистку, ремонт или уход за ним,
  • передняя стенка котла должна находиться на расстоянии не меньше чем 1 метр от стены, находящейся напротив,
  • температурный режим в помещении с котлом не должен быть ниже чем +10 градусов, при этом влажность должна быть в пределах нормы,
  • в соответствии с техническими характеристиками котла, нужно обустроить вытяжку и вентиляционную систему в помещении, предназначенном для обогревательного оборудования.

Этапы монтажа:

  1. Монтаж агрегата следует начинать с проектирования отопительной системы, профессиональный подход к решению этого вопроса позволит обеспечить ее эффективную эксплуатацию.
  2. Подготовка помещения будет заключаться в возведении подиума, монтаже вентиляционной и дымоотводной систем.
  3. Если агрегат не укомплектован бункером, то потребуется продумать и осуществить сборку и установку конструкции подходящего размера.
  4. После установки котла на подиум к агрегату подсоединяют трубопроводные системы горячего водоснабжения и отопления.
  5. Далее подключают дымоход и выполняют пусконаладочные работы.

svouimirukami.ru

Котел своими руками на пеллетах – подробная инструкция с фото, видео

Отправить ответ

avatar
  Подписаться
Уведомление о
