Коробка распределительная или распаечная

Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.

В первую очередь распределительные коробки можно разделить по способу монтажа:

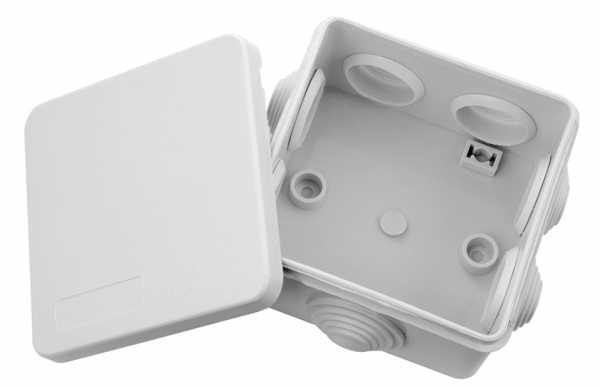

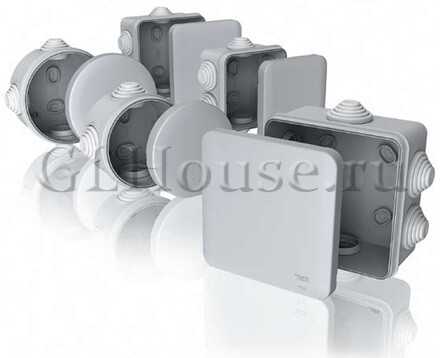

  • Распределительная коробка для наружной установки
  • Распределительная коробка для внутренней установки

Распределительная коробка для наружной установки не требует предварительной подготовки основания. Устанавливается непосредственно на поверхность при помощи всевозможных крепежных изделий. Состоит из самой коробки распределительной и крышки. Распределительный коробки для наружной установки одни из самых распространенных по причине того что выпускаются в огромном количестве размеров, конфигураций и степеней защиты.

Степени защиты распределительных коробок:

  • IP 20 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
  • IP 30 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
  • IP 44 — для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
  • IP 55 — для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды — одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
  • IP 65 — для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
  • IP 67 — для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
  • IP 68 — допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:

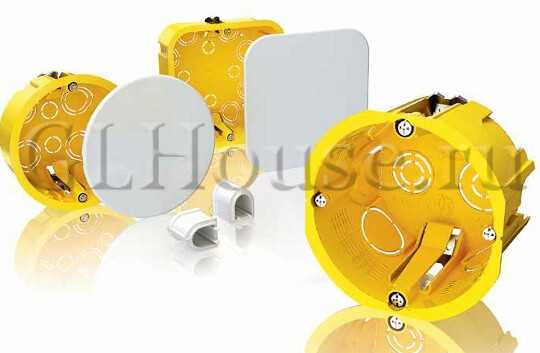

  • распределительная коробка для установки в бетон (кирпич)
  • распределительная коробка для установки в гипсокартон

Для монтажа таких распределительных коробок необходимо предварительно проделать отверстие в основании. В бетоне (кирпиче) коронкой изготавливается углубление для последующей установки, а в кипсокартоне или другом листовом материале соответствующей коронкой изготавливается отверстие для установки распределительной коробки.

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры. Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.

Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.

Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:

  • От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
  • выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
  • при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.

Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.





www.glhouse.ru

Распаечная или распаячная коробка как правильно, расключение, что это такое?

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

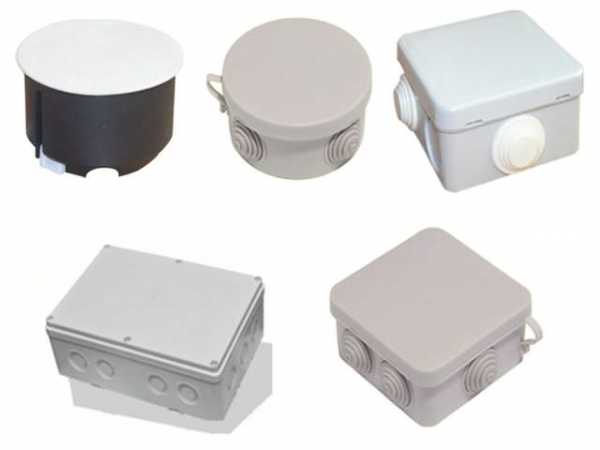

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

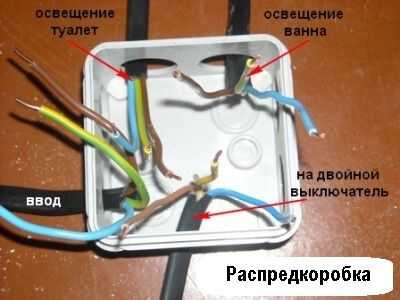

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

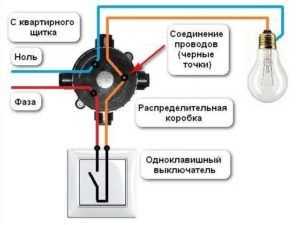

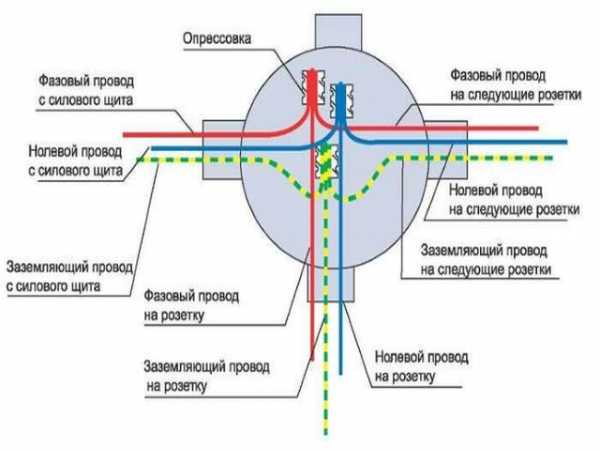

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

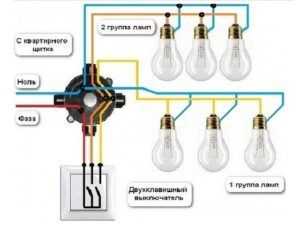

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение проводов увеличивает риск потери контакта.

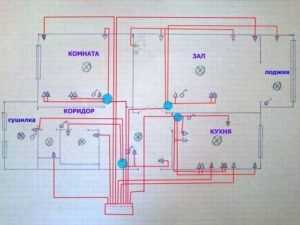

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

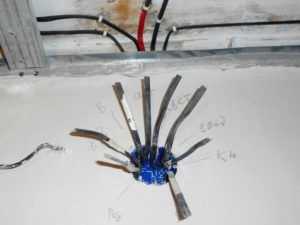

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

  • Клеммные колодки;
  • Клеммники Wago;
  • Колпачки СИЗ;
  • Соединительные гильзы;
  • Пайка проводов;
  • Сварка проводников.

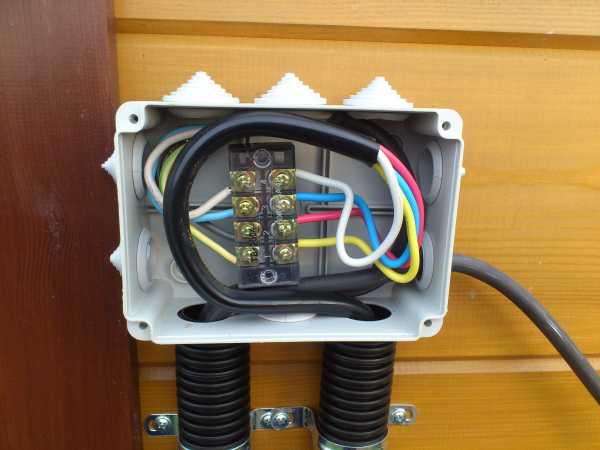

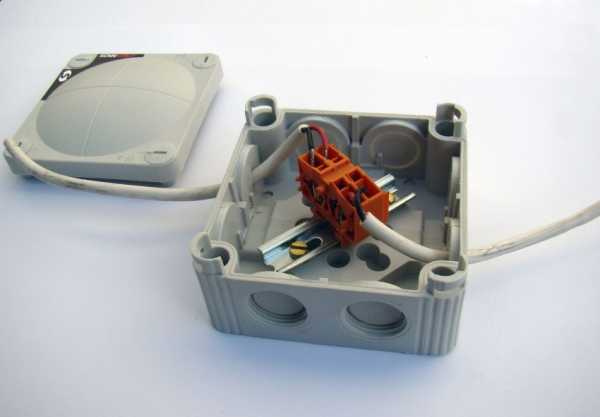

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

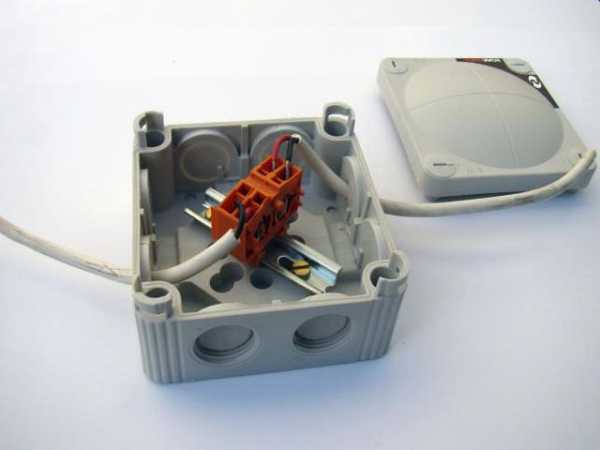

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

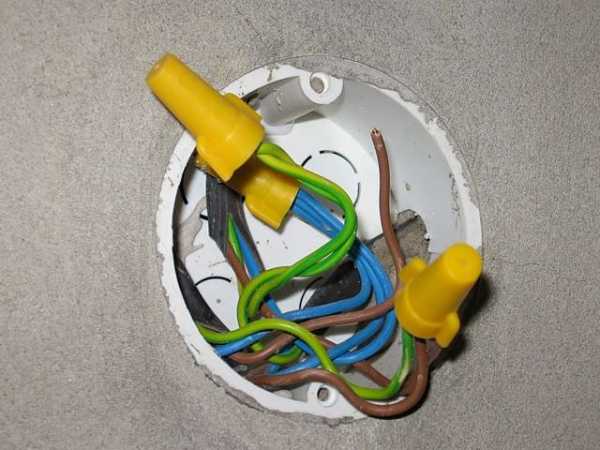

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Читайте также:

  • Размер дверной коробки

    Для крепления дверного полотна в проем изготавливают дверную коробку. Она представляет собой раму, состоящую из…

  • Люстра паук из проводов

    Особенности люстры паук Необычная конструкция люстры паук оптимально впишется в дизайн интерьера лофт. Промышленный антураж…

  • Трубы для электропроводки

    Почему для электропроводки истина в трубе?Первоначально распределение электричества по жилым и производственным помещениям, по объектам…

newdvor.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки. Распаячная коробка что это такое


Распаечные коробки: что это такое и для чего нужны | Новости

Электросеть состоит не только из кабельных линий и розеток, но и разнообразного дополнительного электрооборудования. Оно необходимо для надежной и безопасной работы всей электросети. Одним из видов такого оборудования является распаечная коробка. Ее также называет распределительной или ответвительной коробкой. Она необходима для безопасного расключения (соединения) проводов и кабелей.

Как правило, типовая электропроводка квартир или частных домов не требует обязательного использования распаечных коробок. Однако их наличие обеспечивает некоторую гибкость при организации электропроводки, а также может немного сократить необходимый метраж кабеля.

В зависимости от метода прокладки кабелей распаечные коробки бывают для закрытой или открытой прокладки. Материал – металл или негорючий пластик.

Насколько необходимы распаечные коробки при организации электропроводки в частном доме или квартире? Как правило, их использование оправдано почти всегда. Для подключения нескольких розеток или светильников к электросети по одному кабелю нам необходимо нарушить его целостность. В том месте, где кабель разрезается и устанавливается распаечная коробка.

Есть варианты организации электропроводки и без использования распаечных коробок, в этом случае расключение кабелей производится в ВРУ и подрозетниках. Но этот вариант монтажа мы рассмотрим в другой раз.

При проектировании электропроводки желательно стремиться к как можно меньшему количеству коробок, так как от большого количества соединений и ответвлений страдает надежность электроцепи в целом.

Количество коробок зависит от нескольких факторов: сложность электрической схемы, количество и планировка помещений, квалификации проектировщика.

Насчет последнего фактора стоит уточнить: при проектировании схемы электропроводки одного и того же дома у двух разных специалистов может получиться разное количество распаечных коробок.

В старых домах, где квартирная проводка не разделяется на отдельные группы, число коробок минимально. Зато открыв такую коробку порой бывает сложно разобраться в хитросплетении множества проводов.

В более современных квартирах или коттеджах коробки используются чаще и могут различаться по типу: розеточные или осветительные.

www.yugtelekabel.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

  • Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
  • Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
  • Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

ep2nnov.ru

Распределительная коробка

Качественно выполненный монтаж электропроводки – залог спокойной и безопасной жизни в доме. Стоит однажды выполнить работу с соблюдением всех требований безопасности – и больше никогда не сталкиваться с искрящими розетками и подозрительным запахом гари, который заставляет срочно вскрывать стены и потолки.

Для всех типов электросетей понадобится распределительная коробка, которая станет незаменимым помощником в деле преодоления перепадов напряжения и других проблем с электричеством.

Распределительная или разветвительная?

Разветвительная (ответвительная) коробка изготавливается из огнестойкого пластика. Коробки такого типа используют не только в обычных бытовых или промышленных условиях, но и для установки пожарной сигнализации и охранных систем.

Часто возникает вопрос: разветвительная и распределительная коробка – разные понятия или одно и то же?

Коробки бывают двух типов:

  • Распределительная (разветвительная) – применяется для ответвления электропроводов в наружной или внутренней проводке;
  • Установочная – применяется для закрепления розеток, переключателей и других изделий на стене. Если установочная коробка имеет крышку, она может применяться как ответвительная.

Распределительная коробка  – это пластмассовая ёмкость с крышкой, в торцах бокса есть входы для проводов. Существует две разновидности  распредкоробок:

  • для открытой проводки;
  • для закрытой проводки.

Коробку для внутренней проводки нельзя применять для проведения внешних соединений.

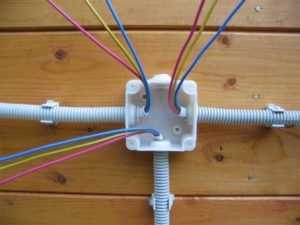

При монтировании наружной проводки коробки устанавливают на поверхности стен, при внутренней – заглубляют в толщу стены и закрепляют штукатуркой. Во втором варианте крышка коробки остаётся не поверхности стены так, чтобы при необходимости её можно было снять и проверить состояние проводов.

Для чего нужна распределительная коробка

Чтобы разумно распределить нагрузку в домашней сети и избежать коротких замыканий, электросеть делят на несколько магистральных направлений. В каждую отдельную комнату проводится основной провод, к которому подключаются точки доступа (перключатели, лампы, розетки). В разветвительной коробке соединяются подающие провода и потребляющие линии.

Коробки могут различаться по размеру и по внешнему виду. Помимо непосредственной защиты от горения, они должны защищать соединения кабелей от механического повреждения и попадания грязи и воды. Если не предохранить стыки проводов от этих факторов, может случиться короткое замыкание или ослабление контакта.

Где устанавливать

Распредкоробки монтируют в углах, отступив примерно 25 сантиметров от потолка.

К крышке коробки должен быть свободный доступ, чтобы можно было при необходимости производить ремонт соединений проводов.

Если в доме возникли неполадки с электричеством, пропало напряжение в точках доступа потребителей, все восстановительные действия начинаются именно с разветвительной коробки.

Монтаж проводов в коробке

Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.

Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.

Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).

Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют  изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.

Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.

Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.

В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.

Коробки из металла обязательно нужно заземлять.

Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием. Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые).

Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.

Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками. Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку.

Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше  воспользоваться привычным СИЗом.

Как монтировать коробки

Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения. При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.

Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.

При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать. При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.

Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки. Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.

Оцените статью:

jelectro.ru

Установка распаячных коробок - Ремонт220

Распаячные или распределительные коробки — непременный атрибут внутренней электропроводки любого помещения: будь то кабинет официального учреждения или комната в квартире.

Назначение. Это места соединений и ответвлений проводов электропроводки. Их использование существенно упрощает монтаж. Как пример — подключение питания розеток одной электрической группы.

В помещение достаточно проложить один питающий кабель, от которого, сделав соответствующие соединения (ответвления) в коробке, запитать все нужные розетки, а не тянуть питающий кабель для каждой из распределительного щита.

Таким образом, можно серьезно снизить расход кабеля. Впрочем, необходимость применения распаячных коробок в монтаже, обусловлена не только экономей, но и требованиями нормативных документов.

По способу установки, коробки могут быть скрытой установки и накладные. Первые используются для скрытых электропроводок (что, понятно из их названия) помещений, вторые – для наружных.

Установка. Конечно, главное требование при установке коробок — удобство в их дальнейшем обслуживании — беспрепятственный, быстрый доступ к соединениям проводов.

Так, от коробки, скрытой за толстым слоем шукатурки или, находящейся над подвесным потолком из гипсокартона, толку мало. Ведь, для того, чтобы до неё добраться, в первом случае придется отбивать штукатурку (что, конечно, красоты помещению никак не добавит), во втором — вообще, демонтировать часть потолка.

Ограничений по количеству распредкоробок в помещении нет; здесь, следует руководствоваться принципами экономии, опираясь на здравый смысл. Со стороны нормативно-технических документов имеются ограничения на места их установки.

Согласно, ПУЭ-7 п. 7.1.47, в зонах 0, 1, 2 ванных и душевых помещений установка распределительных и соединительных коробок недопустима.

То есть, в следующих местах упомянутых помещений: в пределах до 3-х метров от уровня пола над- и 60 см по горизонтали во всех направлениях от ванны и душевого поддонах (зона 1 и 2). Разумеется, на внуренние части этого сантехнического оборудования (зона 0),  данное ограничение, также, распространяется.

Поэтому, для полной уверенности правильности своих действий при монтаже, распаечную коробку будет лучше расположить снаружи ванной или душевой комнаты — на внешней стороне её стены или потолке.

Монтаж распаечной коробки


Монтаж распределительной коробки


Правильный монтаж распред коробки. ЛАЙФХАК. Крышка на жидкие гвозди.


remont220.ru

электрики вопрос к вам в чем разница распределительной коробки, и распаячной коробки?

fdf, давайте я вам вконтакте отвечу и расскажу vk. cc/6kUN7s (нужно убрать пр0бeL) напишите мне 291461

"распаячной коробки", яржунимагу

Практически одно и тоже

В распред коробке - автоматы, в распаечной скрученые провода

В названии, простонародное и по ТУ....

У домашних пользователей - одна для подключения, вторая для разветвления проводов. У профессионалов есть РЭК.

В том, что их не должно быть

Нет разницы. Тонкая грань есть только в <a rel="nofollow" href="https://otvet.mail.ru/question/39187885" target="_blank">https://otvet.mail.ru/question/39187885</a>

Электрощитовая и блок распределения обязательное устройство в квартире и в доме <a rel="nofollow" href="https://www.wattson.ru/" target="_blank">https://www.wattson.ru/</a> Электрики постоянно проверяют там данные по использованым КВатт

touch.otvet.mail.ru

Коробки распределительные (распаячные) для бетонных и кирпичных стен

Крышка GUSI С3А3/С3А4 к подрозетнику

Белая крышка GUSI С3А3/С3А4 для подрозетников (с расстояниями между саморезами 60 мм) предназначена для использования подрозетников в качестве распаячных (распределительных) коробок.

Диаметр крышки — 76 мм. Материал — АВС пластик.

Крышка к подрозетникам ELFO 024-00

Универсальная белая крышка ELFO 024-00 предназначена для установки на подрозетники и круглые распаячные коробки. Диаметр крышки составляет 92 мм.

Материал — полистирол.

Коробка распределительная Hegel У-191 Ø96х14мм

Распределительная коробка Hegel У-191 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах.

Размеры коробки Hegel У-191 — Ø96х14мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.

Коробка распределительная Hegel У-192 Ø96х30мм

Распределительная коробка Hegel У-192 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах.

От коробки Hegel У-191 отличается увеличенной глубиной: размеры коробки Hegel У-192 — Ø96х30мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.

Коробка распаячная Тусо (Рувинил) 10147 (У197) Ø70х40 мм с крышкой

Универсальная распаячная (распределительная) коробка Тусо (Рувинил) 10147 является аналогом коробки У-197 и конструктивно представляет из себя подрозетник Тусо (Рувинил) 10146 (У196), дополненный крышкой.

Не комплектуется винтами или саморезами.

Коробка разветвительная Hegel КР1101 100х100х40мм для сплошных стен

Разветвительная коробка Hegel КР1101 предназначена для коммутации проводов и кабелей.

Количество вводов — 10 шт. Максимальный диаметр присоединяемой трубы составляет 25 мм.

Степень защиты — IP20. Материал — полипропилен, имеющий огнестойкость 650°C.

Коробка распаячная Ruvinil Тусо 10160 100х100х45мм

Коробка распаячная Тусо (Ruvinil) 10160 100х100х45мм предназначена для разветвления проводов электрической сети в кирпичных и бетонных стенах.

Матовая крышка распределительной коробки Тусо (Ruvinil) 10160 позволяет легко покрасить её в любой цвет после установки в кирпичную стену, чтобы коробка стала незаметной в любом интерьере. Крышка к корпусу крепится на саморезах. На корпусе имеется перфорация для ввода трубы или кабеля.

Коробка разветвительная (распаячная) ELFO 040-01 92х92х50мм

Размеры: 92х92x50 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-02 116х92х50мм

Размеры: 116х92х50 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-03 116х92х70мм

Размеры: 116х92х70 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-04 154х92х70мм

Размеры: 154х92х70 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

electromirbel.ru

Коробка распаячная или распаячная – Коробка распределительная или распаечная

Отправить ответ

avatar
  Подписаться
Уведомление о
