Столбчатый фундамент своими руками пошаговая инструкция

В семействе точечно-опорных фундаментов столбчатая конструкция выглядит белой вороной. В отличие от свайно- винтовых схем или вариантов на буронабивных сваях,столбчатый фундамент не может обеспечить устойчивость постройки на склоне или на дряхлом торфяном грунте. Устанавливать на болоте или пучинистом основании столбчатые конструкции не пытаются даже самые отчаянные головы самодеятельного домостроения.

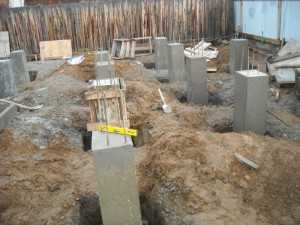

Как установить столбчатый фундамент

Но на самом деле, столбчатый вариант отличается двумя замечательными особенностями. Постройка столбчатого фундамента своими руками доступна даже начинающим в строительстве, а стоимость примерно вдвое ниже сметы на малозаглубленную ленту. Если у вас возникла необходимость соорудить избушку на песчаном участке, около соснового леса или на твердых известковых грунтах, проще всего решить проблему обустройства фундамента одним из перечисленных способов:

  • Пробить скважины и установить под столбчатый фундамент стандартные сваи, набивные асбестовые трубы или литые бетонные бордюрные камни. При соблюдении технологии укладки и обвязки такой столбчатый фундамент прослужит не один десяток лет;
  • Установить на отсыпанной из гравия подушке обычные бетонные блоки, лучше фундаментные, но можно и обычные самодельные блоки 200х200х400 мм;
  • Сложить столбчатые опоры из кирпичной кладки;
  • Залить колонны столбчатого фундамента из бетона, армированного стальным горячекатаным прутом.

Из приведенного списка первые два варианта потребуют использования строительной техники и подъемно-транспортного оборудования, для кирпичной схемы нужен навык каменщика. Последний способ из перечисленного списка требует только времени и небольшого терпения в работе своими руками и соблюдения рекомендаций практического руководства.

Важно! Литой столбчатый фундамент можно смело назвать универсальным, при наличии на участке дренажа и водоотведения его можно поставить даже на небольших уклонах без необходимости работ грейдером по выравниванию горизонта на плане участка.

По сути, столбчатый фундамент — это наилучший вариант основы для постройки своими руками небольшой летней кухни, беседки или баньки на загородном участке. Для больших и тяжелых зданий столбчатый фундамент слаб и опасен.

Как сделать столбчатый фундамент своими руками быстро и просто

Отливка бетонных столбчатых конструкций потребует продолжительной и довольно грязной работы с замесом цементного раствора, установкой и укреплением столбовой опалубки, выравниванием и зачисткой рабочих поверхностей. Можно пойти более простым путем и купить готовые блоки длиной по 40 см и сечением 20х20 см. Лучше всего подойдут пенобетонный блок марки конструкционный D1200 или тяжелые керамзитобетонные марки.

Для более тяжелых вариантов домика можно изготовить гранитные блоки. Для этого блоки отливают на ручном станке для прессовки шлакоблока с наполнителем из тяжелой скальной породы. Такой блок сможет выдержать нагрузку в 300-400 кг, что соответствует весу стен брусового дома. Если у вас есть опыт работы своими руками с укладкой камня на цементном растворе, то построить 6-8 столбчатых опор можно за половину рабочей смены.

Кроме стандартных прямоугольных блоков, на станке отливают пустотелые массивные блоки в виде усеченной пирамиды с армирующим каркасом. В верхнее основание пирамидальной столбчатой опоры закладывается штифт или резьбовая шпилька, позволяющая обвязать установленные столбы деревянным брусом или стальным профилем. Достаточно утрамбовать и отсыпать горизонтальную площадку, чтобы установить по натянутым шнурам готовое фундаментное поле из столбчатых опор.

Столбчатый фундамент своими руками пошаговая инструкция

Отливать фундаментные опоры из цемента не сложнее, чем работать с малозаглубленной лентой, но при этом объем бетонных и земляных работ в три раза меньше. Больше всего времени уходит на первую столбчатую опору, сделанную своими руками. Из практики получается, что на следующие две столбчатые опоры уходит времени столько же, сколько на одну предыдущую. Вся технология по обустройству столбчатого фундамента сводится к пяти простым операциям:

  • Подготовка подушки и котлована на месте разметки столбчатой опоры;
  • Сборка опалубки, которую предстоит заливать бетоном;
  • Установка арматуры в опалубку и заливка формы бетоном;
  • Сборка и обвязка фундамента.

Совет! Для изготовления фундаментного поля потребуется не менее трех дней и трех-четырех комплектов разъемной формы опалубки. Если исходить из расчета, что для одной столбчатой опоры потребуется трое суток для выдержки бетона, то за неделю можно изготовить своими руками столбчатый фундамент из 8 опор.

Оптимальный вариант обустройства подошвы столбчатого блока

Наиболее серьезной проблемой столбчатых фундаментов является не слабая несущая способность опор, а их склонность к опрокидыванию при усилении боковой составляющей нагрузки. Сильный ветер и неравномерная просадка фундамента, когда одни опоры погружаются в грунт, а другие отрываются балками от подушки, приводит к крену и опрокидыванию столбов фундамента, как на фото.

Поэтому при подготовке подушки под столбчатый фундамент необходимо обращать внимание на наличие усиления в виде подсыпки из гравия, грунта. Для столбчатых опор, устанавливаемых на поверхности или на незначительном углублении, рекомендуется выполнять усиление основания путем расширения пятна опоры или применять грибковые виды столбов. В последнем случае конструкция фундамента может изготавливаться в виде двух независимых элементов: в виде круглой бетонированной площадки, заглубленной в грунт на 10-15 см, и вертикальной опоры круглого или прямоугольного сечения, связанного с площадкой одним арматурным каркасом.

В любом случае, для установки опор столбчатого фундамента потребуется отрыть котлован на глубину погружения плюс 20 см песчано-гравийной подушки и 20-25 см слоя крупного бутового или щебневого материала. Отсыпочная масса укладывается на дно котлована слоями не более 10 см, с утрамбовкой каждого слоя ручным или электрическим инструментом.

Понятно, что для изготовления опор чаще всего используются абсолютно одинаковые по размеру короба опалубки. Это позволяет получить одинаковые по высоте опоры столбчатого фундамента, но только при одном условии – если во всех ямах щебеночная подушка имеет одинаковую высоту. Поэтому правильным будет поступить следующим образом:

  1. Отрыть необходимое количество мини-котлованов под опоры фундамента, обрезать и выровнять стенки так, чтобы земля и плодородный слой не попали на гравийную подушку;
  2. Забить в центр донной части котлована будущей колонны прут арматуры,выровнять его по натянутым разметочным шнурам фундамента;
  3. Отсыпать гравийно-песчаную смесь подушки с трамбовкой массы. Уплотнение подушки необходимо выполнять с максимальной осторожностью, главное — не допустить смещения или отклонения центровочного прутка. Высоту подушки постоянно проверяем по расстоянию от шнура до плоскости отсыпки по забитому куску арматуры.

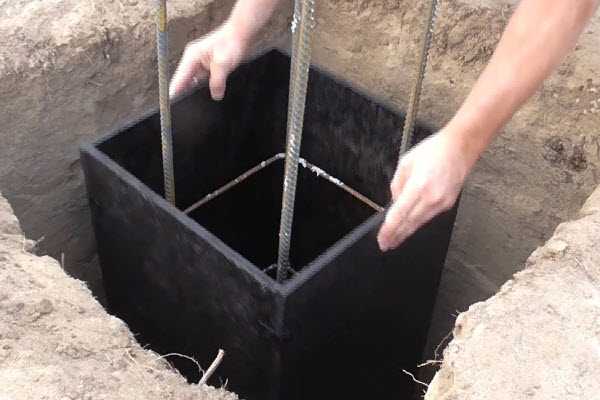

Установка опалубки и армирующего каркаса

Для получения однородной бездефектной отливки из бетона потребуется изготовить разборную многоразовую опалубку коробчатой или трубчатой конструкции. Внутренняя поверхность такого короба обклеивается полиэтиленовой пленкой, либо используются материалы с ламинированной поверхностью. Таким образом, получается опора с гладкими и ровными стенками. Кроме того, внутреннее покрытие опалубки существенно уменьшает набухание деревянной конструкции и способствует сохранению первоначальной формы столбов фундамента.

Перед установкой опалубки рекомендуется натянуть размерные шнуры, по которым можно с минимальной погрешностью выровнять и зафиксировать деревянный каркас формы. Кроме горизонтальных подпоров стен, потребуется установить дополнительные фиксирующие клинья, препятствующие всплыванию опалубки под воздействием давления бетона на нижнюю часть деревянной формы.

На следующем этапе внутрь деревянной формы устанавливается армирующий каркас, сваренный из 4 или 6 прутьев диаметром 8-10 мм, фото. Как и опалубку, арматуру выравнивают внутри формы и фиксируют в вертикальном положении, после чего можно переходить к заливке бетонной смеси внутрь опоры.

Выравнивание и заливка бетона

Наполнение опалубки бетоном необходимо выполнять максимально осторожно, чтобы не допустить смещения установленных элементов опоры. Длинномерные колонны фундамента заливаются несколькими порциями, с «пробивкой» каждого слоя внутри опоры вибратором или ручной трамбовкой в течение 10-15 минут. Всего на заполнение одной формы опоры потребуется 35-40 минут. В бетонную поверхность верхней части столба заделывается 2-4 шпильки, позволяющие в дальнейшем закрепить обвязочный брус на бетонной поверхности опоры. Залитую опалубку накрывают полиэтиленовым пакетом, чтобы уменьшить потери влаги и предотвратить размывание бетона фундамента дождевой водой.

Важно! Если вы сделали коробок опалубки высоким, но недостаточно жестким и прочным, особенно в центральной или донной части, в этом случае возможно возникновение ситуации, когда бетонная масса задавливает и расширяет нижнюю часть формы фундамента.

В результате получается не прямоугольная форма опоры, а бочкообразная. Все бы ничего, но объем формы при этом увеличивается, и уровень бетона падает, а значит, высота столба фундамента уменьшится. Поэтому форму опалубки приходится заливать на несколько миллиметров выше расчетной. Примерно через пару часов поверхность можно присыпать влажным песочком, чтобы уменьшить растрескивание и усадку колонн фундамента.

После схватывания бетонной массы опалубка разбирается и удаляется, после чего ту часть поверхности опоры, которая будет находиться под слоем грунта, необходимо обработать гидроизоляционной битумной обмазкой. Через 7-8 часов пространство вокруг столбчатой основы можно засыпать слоями смесью гравия, керамзита и песка.

Заключение

Как бы вы не старались, идеально ровной и горизонтальной верхней поверхности у столбчатой основы не бывает. Примерно через пару суток, пока бетон не расчетной прочности, плоскость каждой опоры необходимо подрезать болгаркой или шлифмашинкой по горизонту и высоте. Перед началом обвязки опоры столбчатого фундамента обработать мастикой и уложить рулонную гидроизоляцию. Далее можно укладывать деревянный брус и вязать его с опорами столбчатого фундамента, но возведение стен и дальнейшее строительство разрешается не ранее, чем через месяц.

bouw.ru

Заливка столбчатого фундамента своими руками

Постройка любого строения начинается с возведения основания под него. От качества фундамента

зависит устойчивость и долговечность здания.

Заливку столбчатого фундамента осилит даже неопытный строитель. Популярность этого вида фундамента обусловлена рядом плюсов, среди которых на первом месте стоит низкая себестоимость.

Столбчатое основание обеспечивает высокий уровень качества несущей конструкции сооружения, а объем земляных и строительных операций сводится к минимуму. Подходит под песчаную, заболоченную, торфяную почву, переувлажненные и глубоко промерзающие грунты.

Содержание статьи

Преимущества столбчатого фундамента

Используется при строительстве деревянных зданий, построек на подвижном грунте.

Фундамент подходит для террасы, бани, беседки. Он служит основанием под подсобные помещения, теплицы. Такая конструкция подходит строениям с высотой до 2 этажей.

К достоинствам столбчатого основания относят:

  • Минимум энергозатрат;
  • Быстрота возведения;
  • Вероятность самостоятельного изготовления конструкции;
  • Специальная техника не требуется;
  • Умеренный расход арматуры;
  • Устойчивость к агрессивным погодным условиям.

Разметка фундамента

Предварительно нужно исследовать почву, учесть глубину залегания грунтовых вод, степень вспучивания грунта, измерить все возможные перепады, сделать план столбчатой конструкции с учетом расположения и количества опор. Строительная площадка очищается от мусора.

Чтобы рассчитать опоры для свайного фундамента, необходимо сложить данные ветровой, снеговой нагрузки с массой здания. Полученное число делят на показатель несущей способности почвы. К значению добавляют 30%. Согласно строительным нормативам нагрузка на основание не может быть выше 70% несущей способности грунта.

Рассчитывается площадь подошвы столбика — его ширина умножается на длину. Ширина — произвольное значение, но не более 0,6 м. Потом вычисляется площадь фундамента. Полученное значение делят на площадь подошвы. Получается количество опор.

Далее устанавливаются колышки, прочно углубленные в грунт. Натягивается шнур или бечевка, чтобы наметить расположение свай. Точки пересечения шнура — центры столбов. Это внешний контур. Делаем внутренний, отступив от внешнего расстояние, равное ширине фундамента.

Отмечаем центральные точки столбов с помощью отвеса, что будет опущен с места пересечения веревки. В точности по отвесу нужно вбить колышек или арматуру.

Чтобы правильно выполнить разметку:

  • Каждый угол планируемого здания должен стоять на опоре.
  • Столбы устанавливают в точках соприкосновения стен здания.
  • Расстояние между опорами не должно превышать 4 м, иначе произойдет деформация конструкции.

Выполняя разметки, прямые углы в точках сопряжения главных линий необходимо выровнять — в этом поможет теорема о Египетском треугольнике. Верхушки столбов нужно сделать на одинаковом уровне. Если возникнут малейшие отклонения в расчетах, потом трудно подрезать головки. Контрольную бечевку натягивают по отметкам гидроуровня.

Земляные работы

Выполнение имеет следующий вид:

  • Снятие верхнего слоя почвы толщиной 15-20 см.
  • Выравнивание почвы под столбики. Выполнение разметки.
  • Выкапывание лунок для опор. Если глубина большая, используется бур. К ширине столба добавляют ширину опалубки.
  • Установка опор.
  • Добавление песка, щебня. Утрамбовка основания.
  • Укладывание гидроизоляции под подошву опор.
  • Изолировать части конструкции можно рубероидом, полиэтиленовой пленкой.

Из чего делать столбы

Различают столбы круглого и квадратного сечения. Самый нетрудоемкий вариант — готовые трубы. Лучше всего металлические, но это дорого. Дешевле стоят обрезки металлических труб. Прочность фундамента можно обеспечить путем использования асбестоцементных труб с диаметром 150-400 мм. Если строится деревянная баня, армировать необязательно.

Когда хочется сэкономить, под столбы подойдут канализационные трубы из пластика. Их можно использовать, даже если на них имеются трещинки, сколы. На прочности это никак не отразится, а себестоимость уменьшится в разы.

Столб в виде рулона из нескольких слоев рубероида экономнее, но в него сложнее заливать бетонную смесь. Работу придется выполнять послойно.

Если делать столбы с квадратным сечением, можно использовать деревянные щиты или металлическую опалубку с сечением от 20 см.

Можно использовать прочный кирпич в качестве опалубки под фундамент. Годится только обожженный кирпич. Размер сечения кирпичного столба составит 40 см и более. Тогда он выдержит нагрузку.

Монтаж арматурного каркаса

Выполняется с помощью арматуры с сечением 10 мм. Лучше выполнять армирование с расширением опоры, этот вариант надежнее.

Понадобятся 4 отрезка проволоки длиной по 2,4 м. концы прута будут загнуты в виде буквы L на 3-6 см от нижней части столба. Длина загиба составит 0,1-0,13 м. после окончания подготовительных работ прутья сшиваются в единый каркас без помощи сварки. Соединяют арматуру вязальной проволокой.

Связка выполняется не сильно прочно. Это даст возможность прокрутить пруты вокруг своей оси. Если нужно сделать армирование без расширения, выполняется та же самая работа, только связь арматурного каркаса нужна жесткая — с помощью сварки или плотного соединения вязальной проволокой.

Заливка бетонного раствора

Выполняется после укладки подстилающего слоя и армирования. Бетон можно приобрести готовый или сделать самому. Во втором случае предпочтительнее использовать марку цемента М400-500 без добавления извести.

Раствор замешивается из цемента, песка, щебня в пропорции 1:3:5. Обязательно следите за тем, чтобы у цемента не был просроченным, иначе это плохо скажется на фундаменте.

Бетон в ходе заливки непременно уплотняется с помощью куска арматуры или глубинного вибратора. Уплотнять нужно каждый слой — приблизительно по 20 см. После заливки столбы смачивают водой, накрывают пленкой, чтобы предотвратить испарение влаги.

Посмотрите видео:

Ежедневно нужно следить, чтобы сохнущий раствор не пересох. В случае необходимости его смачивают водой. Опалубку снимают минимум через 20 дней после заливки бетонного раствора.

Сроки высыхания

Скорость высыхания бетонной массы в опалубке зависит от температуры:

  • +1°С — от двух недель;
  • +5°С — в течение 9-10 дней;
  • +10°С — не меньше недели;
  • +15°С — от 5 суток;
  • +20°С — 4 дня;
  • +25°С — по истечении 3 дней.

Столбчатый фундамент готов к дальнейшей работе сразу после заливки бетона, но лучше дождаться полного высыхания смеси, чтобы гарантировать высокую прочность фундамента.

sdelai-fundament.ru

Столбчатый фундамент своими руками: пошаговая инструкция

При сооружении небольших домов, изготовленных из бруса, либо по каркасно-щитовой технологии, легких сборных конструкций и хозяйственных построек, чаще всего, в качестве основы, используют столбчатый фундамент. Его популярность обусловлена простотой возведения, экономичностью и низкой трудоемкостью. Построить столбчатый фундамент своими руками может даже начинающий, не имея опыта и специальных навыков. Кроме того, для такой работы не потребуется тяжелая техника и специальный инструмент. Рассмотрим пошаговую инструкцию по возведению столбчатого фундамента своими руками.

Особенности столбчатого фундамента

Основными несущими элементами фундамента такого типа являются столбы, для изготовления которых используют древесину, кирпич, трубы, бутовый камень, монолитный бетон или готовые блоки. Выбор определенного материала зависит от конструктивных особенностей возводимого здания, величины нагрузки и предполагаемых затрат на строительство.

Форма столбов может быть прямой или в виде усеченного конуса, который устанавливается широкой стороной вниз. Это препятствует их выдавливанию при замерзании почвы, что особенно важно, если требуется строить столбчатый фундамент своими руками на пучинистых грунтах.

Расчет столбчатого фундамента

Прежде чем начинать строительство столбчатого фундамента, следует определиться с формой и материалом столбов, рассчитать их количество, глубину заложения и другие параметры. Для определения всех данных необходимо знать, конструктивные особенности возводимой постройки, характеристики грунта, глубину его промерзания и линию грунтовых вод.

Основные этапы строительства

  1. На первоначальном этапе возведения столбчатого фундамента проводится подготовка территории, которая заключается в очистке участка от мусора, выемке верхнего слоя грунта и устранении неровностей с помощью подсыпки. Если строительство осуществляется на площадке с глинистой почвой, то потребуется устроить дополнительную подсыпку.
  2. Затем выполняют разметку участка: в соответствии с чертежами закрепляют оси, контролируя при этом симметричное расположение диагоналей и проверяя углы, которые должны быть 90 °. После определяются участки, где будут установлены столбы. Они должны находиться под углами сооружения, в местах пересечения и примыкания несущих стен и там, где предполагается воздействие наибольшей нагрузки на перегородки конструкции. Ямы роют или вручную, или с помощью техники.
  3. Расчет глубина закладки столбов зависит от степени промерзания грунта и располагается ниже этого значения на двадцать сантиметров. Если эта величина составляет меньше метра, то укреплять стенки ям дополнительно не требуется. В ином случае шурф копают с откосами, которые фиксируют досками.
  4. Вид работ на следующем этапе зависит от того, какой материал был выбран для возведения опор. Если столбчатый фундамент возводят, используя монолитный бетон, то устанавливается съемная опалубка, для которой применяют доски, влагостойкую фанеру, листы железа или ДСП. Одним их вариантов является использование различных труб в качестве несъемной опалубки.
  5. Армирование производят металлическими стержнями толщиной 10—14 мм в продольном направлении с обязательным устройством горизонтальных перемычек из проволоки диметром 6 мм. Для того чтобы связать каркас столба и ростверка предусматривают выход арматуры над поверхностью примерно на 150 мм.
  6. После заливают фундамент, для чего готовят раствор из цемента, песка, воды и гравия. Все компоненты перемешивают вручную или с помощью бетономешалки. Можно также воспользоваться готовым бетоном, который заливают послойно, утрамбовывая специальным приспособлением. Перед тем, как заливать фундамент, необходимо выполнить гидроизоляцию из рубероида: для влажных грунтов — в два слоя, для остальных — достаточно одного.

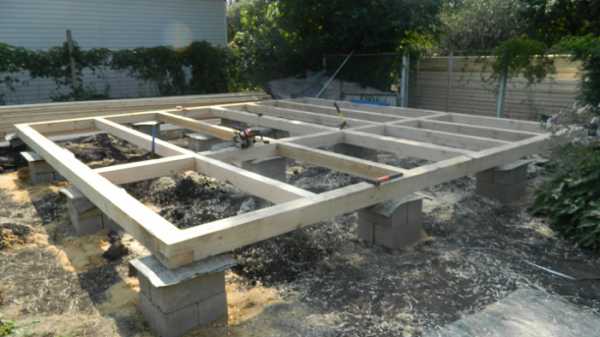

  7. Затем выполняют монтаж ростверка, для чего обрезками арматуры соединяют перемычки, сваривают их монтажными петлями и устанавливают опалубку, предварительно сделав каркас. Для набора нормативной прочности следует выждать время, а после выполнить гидроизоляцию и засыпать яму грунтом.

При использовании в качестве столбов готовых блоков или кирпича, их связывают цементным раствором, предварительно подготовив основание из щебня и песчаную подушку. Такой вид фундамента нельзя возводить на подвижных и водонасыщенных грунтах, а также при строительстве массивных сооружений.

Для предотвращения попадания холодного воздуха, дождя или снега в пространство под домом, из кирпича выполняют забирку, в которой предусматривают вентиляционные отверстия.

Видео инструкция как залить столбчатый фундамент

thefundament.ru

материалы, конструкция, инструкция по возведению

Самым главным элементом любого строения является его фундамент. Именно опора играет главенствующую роль в надежности и долговечности здания. Очень часто сегодня можно встретить, как многие хозяева, перестраховываясь, возводит дачные строения на ленточном фундаменте. Такой выбор не всегда бывает целесообразным. Поскольку дачные строения отличаются легкостью, как, впрочем, и другие деревянные или каркасные, то для них прекрасно подойдет фундамент на столбах. Стоит сказать, что фундамент на столбах своими руками закладывается довольно легко.

У столбчатого фундамента есть некоторые преимущества. Так, например, особенно рекомендуется отдавать предпочтение столбчатому фундаменту в тех местах, где грунт перенасыщен влагой или же где морозное пучение окажет неблагоприятное воздействие на фундамент – вытолкнет его или нанесет повреждения.

Столбчатый фундамент

Разновидности столбов

Как видно из названия, в основе такого фундамента лежат столбы. Они представляют собой, заглубленные в грунт опоры, некоторая часть которых продолжает выступать над уровнем земли. Очень важно, чтобы верхний уровень таких опор был одинаковым. Распределить равномерно нагрузку на опоры, а также соединить их, позволит оборудование на выступающих участках столбов ростверка.

Бетонные столбы для фундамента следует располагать под всеми углами строения. Помимо этого, опоры также должны присутствовать и на участках с максимальной нагрузкой, а также находиться на участках, где проходит пересечение стен. Столбы допускается изготавливать из самых разных материалов:

  • Дерева;
  • Кирпича;
  • Труб металлических;
  • Бетонных блоков;
  • Бетона;
  • Труб асбестоцементных;
  • Бутового камня.

Фундамент на деревянных столбах

Реже всего можно встретить сегодня деревянный фундамент на столбах своими руками. Совершенно понятно, что деревянные столбы недолговечны. Однако возведение веранды или какой-то другой легкой деревянной конструкции может проходить и на деревянном столбчатом фундаменте. Фундамент из кирпичных столбов предполагает небольшое заглубление в землю или же полное отсутствие заглубления. При этом ширина таких опор не допускается меньше 0,38 м.

Наиболее распространенным подобным фундаментом является бетонный. Здесь опорой служат армированные столбы, сделанные из бетона. Само собой, что такой фундамент отличается высокими показателями надежности. Ширина таких опор составляет 0,4 м.

Устройство фундамента

Глубина фундамента под столб рассчитывается индивидуально, поскольку напрямую зависит от грунта, его структуры, отметки промерзания, и, конечно ж, наличия грунтовых вод. Погруженность в почву фундамента всего на 0,4 м говорит о его мелкозаглубленности, тогда как заглубленным фундаментом называют тот, что уходит в почву ниже порога промерзания, примерно, на 0,15-0,5 м.

Очень важно правильно располагать столбы, так, например, расстояние между столбами фундамента может варьироваться между 1 и 2,5 метрами, при этом расстояние более 3 метров делать крайне не рекомендуется.

Расстояние между столбами

Для изготовления ростверка допускается применять прочный брус. Стоит отметить, что при возведении деревянного сооружения, деревянный ростверк также будет совмещать и должность венца закладного. В наши дни особой популярностью пользуется монолитный ростверк, формируемый из бетона. Он формируется способом заливки в опалубку из дерева. Существует две разновидности ростверка такого фундамента. Первая разновидность называется низким ростверком, когда он непосредственно лежит на самом грунте. Вторая разновидность называется высоким ростверком, когда он возвышается над уровнем земли более чем на 35-75 см.

Помимо всего прочего, столбчатый фундамент имеет одну немаловажную особенность – отсутствие возможности построения подвала.

Подготовительные работы

Прежде чем взяться за строительство фундамента, необходимо полностью подготовить всю документацию. В первую очередь, рекомендуется создать проектную документацию. Для нее потребуется следующая информация:

  1. Характеристики грунта;
  2. Силы морозного пучения;
  3. Глубина залегания грунтовых вод;
  4. Уровень промерзания грунта;
  5. Материал, из которого будет возводиться сооружение;

    Сооружение дома

  6. Количество этажей;
  7. Высота здания;
  8. Тип перекрытий;
  9. Кровельный материал;
  10. Нагрузка на те или иные участки и т.д.

После того, как вышеперечисленные сведения будут получены, необходимо произвести расчет фундамента на столбах. Это необходимо для того, чтобы правильно определить необходимое количество столбов и материал, из которого они будут изготовлены.

Земляные работы

Само собой, что прежде чем начать закладывать ленточный фундамент на столбах, необходимо тщательно подготовить участок земли. Подготовка заключается в устранении лишнего грунта, после чего производится выравнивание поверхности. В том случае, если грунт оказался глинистым, большая его часть устраняется, а на ее место засыпается песок.

Следующий этап заключается в проведении разметки участка. На основании чертежа необходимо нитью разметить площадку под фундамент. Натягивать ее следует двумя линиями строго параллельными, при этом образуемое расстояние должно соответствовать запланированному ленточному фундаменту.

Очень важно все время отслеживать углы запланированной конструкции, а также, получаемые при пересечении нитей. Само собой, что они должны соответствовать строго 90 градусам. Не стоит забывать об отметках, свидетельствующих о пересечении стен или их примыканиях, а также символизирующих о наибольшей нагрузке в данном месте.

После завершения разметки фундамента, необходимо в местах предполагаемого пролегания ленточного фундамента, изъять грунт на 30-40 см, при этом ширина должна превышать разметку на 7-10 см, поскольку этот запас пойдет на опалубку. С помощью бура необходимо сделать углубления под столбы в тех местах, где согласно чертежу будут установлены столбы. При небольшой глубине столбов, равной 1 метру, дополнительная фиксация не требуется, тогда, как глубина столбов более 1 метра требует деревянных подпорок, которые будут защищать грунт от осыпания. После подготовки ям, их дно следует устлать 10-сантиметровым песочным слоем.

Обустройство столбов

Для того чтобы сделать столбы под фундамент, понадобится бетон, листы рубероида, арматурные прутья (d=10-14 мм) и проволока (d=6 мм). Дополнительную гидроизоляцию столбам придаст рубероид, из листов которых, сложенных в два раза, формируются трубы. Закрепить стыки и швы можно с помощью скотча. По окружности такая труба также полностью проклеивается. После этого труба вставляется в яму до упора. При помощи арматурных прутьев и проволоки необходимо сварить армирующий каркас, который следует вставить в яму. При этом прутья должны возвышаться над ямой на 15-25 см.

После того, как каркас будет подготовлен, можно начинать к заливке столбов. Как залить столбы под фундамент? В первую очередь, необходимо создать подошву из бетона. Для этого необходимо залить 20-25 см слой бетона, приподняв рубероидную гидроизоляцию. После этого можно заливать всю конструкцию, тем самым, формируя столб. Очень важно после заливки утрясти бетон, что позволит полностью устранить имеющиеся пузырьки воздуха в нем. Это можно проделать с помощью глубинного вибратора, работающего от электричества. Залитые столбы должны полностью высохнуть.

Облегченный фундамент ленточный

Как при возведении обычного ленточного фундамента, потребуется также подготовить арматурный каркас, который состоит из прута арматурного с привлечением проволоки. По завершении сварки каркаса, его необходимо надежно прикрутить к прутам от столбов, которые возвышаются над уровнем грунта. Далее следует сформировать опалубку, для которой рекомендуется подбирать доски 4-сантиметровой толщины, с шириной – 10-15 см. Окончив формирование опалубки, внутрь конструкции следует настелить слой гидроизоляции. В качестве нее хорошо подойдут мембраны или полиэтилен. По завершении укладки гидроизоляции можно приступать к заливке фундамента. Само собой, что бетон также следует утрясти глубинным вибратором. Снятие опалубки допускается после полного высыхания конструкции, то есть, спустя, примерно, 28 дней. Однако период высыхания может отличаться в зависимости от погодных условий. Поэтому спешить с устранением опалубки не стоит, лучше дождаться максимальной прочности фундамента.

nafundamente.ru

Столбчатый фундамент своими руками: варианты, пошаговая инструкция

Конечно же, прежде всего, от того, каким будет фундамент, напрямую зависит прочность и долговечность постройки в целом. Ведь фундамент — это не что иное, как опора дома. Стоит сказать, что в качестве подстраховки жители нашей страны все чаще отдают предпочтение ленточному фундаменту. Для того чтобы понять это, достаточно посетить одно из садоводств. Но такая излишняя предосторожность вовсе ни к чему. Для построек, небольших по весу, вполне приемлемы столбчатые типы фундамента.

Устройство столбчатого фундамента.

Более того, если вы решили устанавливать дом на пучинистом и достаточно влажном грунте, то данный вариант подойдет вам как нельзя лучше. Это связано с тем, что излишняя влажность имеет свойство наносить вред ленточному фундаменту. Давайте поговорим о том, как установить столбчатые фундаменты своими руками без привлечения специализированной техники и специалистов в данном вопросе.

Каково устройство столбчатого фундамента?

Данная конструкция — это не что иное, как столбы, которые вбиты в грунт с выступом на поверхность. Обязательное условие — по уровню все столбы должны быть идентичными. Для равномерного распределения нагрузки и правильного соединения опор поверх столбов делают ростверк.

Столбы непременно должны быть расположены в каждом из углов конструкции, а также там, где нагрузка достигает своего максимума.

Столбы, в свою очередь, могут быть изготовлены из таких материалов, как древесина, кирпич, бетон, бетонные блоки, трубы из металла или асбеста, перемешанного с цементом, а также бутовый камень. Подробнее о каждом материале:

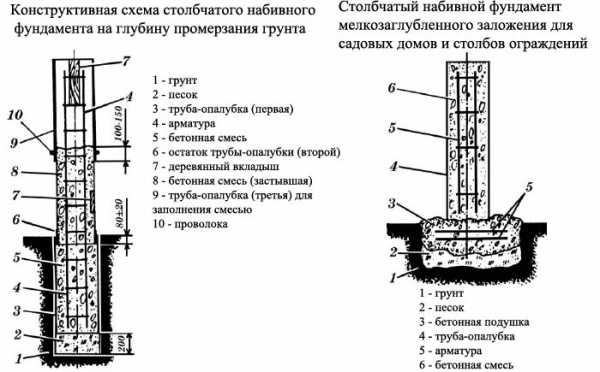

Схема разновидностей столбчатого фундамента.

  1. В процессе возведения столбчатого фундамента в данный момент очень редко используют столбы, произведенные из дерева. Это связано с их недолговечностью. Если, конечно, дело касается строительства небольших по весу деревянных построек, то данный вариант вполне можно рассмотреть. По своему диаметру данные столбы должны быть 0,15-0,2 м. Прежде чем столбы заглублять в грунт, их необходимо обработать специализированными составами, которые в дальнейшем будут препятствовать гниению и возгоранию. В качестве гидроизоляции вполне подойдет мастика на основе битума.
  2. ​Кирпич-железняк, который предварительно обжигают в печи, подходит для строительства столбчатого фундамента мелкозаглубленного или незаглубленного типа. При этом столбы по своей ширине должны превышать отметку 0,38 м.
  3. Бетонные столбы. Сразу отметим тот факт, что данный материал может похвастаться своей прочностью и надежностью. Более того, в процессе строительства могут использоваться как монолитные столбы, так и уже из готовых бетонных блоков. При всем при этом столбы по ширине должны быть 0,4 м.
  4. Трубы из металла или асбестоцемента. Данные материалы выступают в качестве опалубки, которую нельзя снять. Это связано с тем, что их внутреннее пространство наполняется арматурой или бетоном.

Схема монтажа лаг на столбчатый фундамент.

То, какими по глубине в итоге будут столбчатые фундаменты, напрямую зависит от того, каков по своей структуре грунт, и на каком уровне заложены грунтовые воды и промерзает почва.

Если фундамент погружен в почву на глубину 0,4 м, то его можно смело относить к мелкозаглубленному типу. В случае если в процессе строительства ушел под почву на 0,15-0,5 м, то такая конструкция считается заглубленной.

Достаточно часто столбчатые фундаменты устанавливают на участках, где почва промерзает примерно на два метра. Это связано с тем, что установка ленточного типа будет просто нерациональной.

Вернуться к оглавлению

Некоторые особенности

Отдельно нужно сказать о том, что строительство столбчатого фундамента предполагает соблюдения целого ряда правил:

Схемы опалубок для столбчатого фундамента.

  1. Первое, что необходимо учитывать — это расстояние между столбами. Данная величина не должна превышать 3 м.
  2. В роли ростверка может выступать брус из дерева с высокой степенью прочности. Если вы возводите дом из бруса, то деревянный ростверк будет являться как бы закладным венцом. В настоящее время высокой популярностью среди строителей, да и хозяев построек выступает ростверк из бетона, который заливается в деревянную опалубку.
  3. Столбчатые фундаменты могут иметь как высокие (35-75 см), так и низкие (лежит непосредственно на грунте) ростверки.
  4. Необходимо выделить тот факт, что установка столбчатого фундамента в последующем исключает наличие в доме помещения подвального типа. Бывает такое, что в процессе строительства для того, чтобы отгородить пространство между столбами, делают забирку. Она бывает кирпичная или каменная. Ее не соединяют со столбами фундамента, для того чтобы исключить повреждения в случае какого-либо движения.

Вернуться к оглавлению

Строительство столбчатого фундамента своими руками

Конечно же, как и в любых работах, связанных со строительством, вам потребуется план-проект. Данный тип работы лучше всего доверить специалистам, которые смогут с точностью произвести все необходимые расчеты.

Схема столбчатого деревянного фундамента.

Прежде чем приступить к возведению столбчатого фундамента своими руками, необходимо провести подготовительные работы, связанные с участком. Для этого необходимо избавиться от излишков грунта и устранить неровности. В случае если верхний слой грунта преимущественно состоит из глины, то тогда необходимо удалить его большую часть и заменить песком.

После этого можно приступать к разметке участка. Посредством нити для строительных работ нужно разметить площадку, исходя из ранее составлено чертежа.

Ну, предположим, что вы разметили участок. Теперь нужно вынуть грунт по всему размеченному периметру на глубину 30-40 см. Ширина должна по своей величине быть больше примерно на 10 см. Это необходимо для того, чтобы вместилась опалубка.

В местах для столбов при помощи бура необходимо сделать скважины. Дополнительная фиксация стен от осыпания не требуется тогда, когда глубина столбов не более 1 м. В противном случае потребуется организовать подпорки из досок для предотвращения осыпания грунта

В каждый котлован необходимо залить бетон примерно на 10-15 см. Именно бетон будет играть роль подушки. После того как бетон полностью просохнет, можно начинать возведение опорных столбов.

Схема подготовки основания под незаглубленный столбчатый фундамент.

В качестве столбов подойдет такой строительный материал, как кирпич-железняк. Ширина опорных столбов — 38 см, высота — 35-45 см над уровнем грунта. Кирпич может быть расположен замкнутым контуром, а внутри оставаться неиспользованное пространство. Именно это пространство необходимо заполнить арматурным каркасом. Он должен состоять по меньшей мере из одного прута. После этого заливаем конструкцию бетоном.

В обязательном порядке проверьте уровень столбов — он должен быть одинаковым. После того как бетон высохнет, столбы можно гидроизолировать.

Траншеи необходимо засыпать грунтом, поверх столбов формируем ростверк, который, в свою очередь, может быть изготовлен из деревянных рандбалок. Помимо этого, ростверк может быть сделан из бетона. В таком случае потребуется установить деревянную опалубку со сваренным внутри каркасом из арматуры. После этого все необходимо залить бетоном.

Помимо всего перечисленного, в процессе возведения столбчатого фундамента могут быть использованы трубы из асбестоцемента. Их попросту опускают в скважину, после чего заливают раствором из бетона. Далее необходимо слегка приподнять трубу, для того чтобы у бетона появилась возможность равномерно распределиться.

Затем бетон нужно долить таким образом, чтобы сверху трубы осталось примерно 10-15 см. Когда наступит тот момент, что закладные венцы дома и фундамент будут соединяться, их нужно будет закрепить посредством анкеров и угловых соединений.

Вернуться к оглавлению

Подведение итогов вышесказанного

Схема заглубленного столбчатого фундамента.

Если вы решили отдать предпочтение фундаменту столбчатого типа, то знайте, что вы сможете сэкономить свои денежные средства на используемых материалах и на бригаде строителей, т.к. вы сможете выполнить все работы самостоятельно. Данный тип фундамента идеально подойдет для домов из дерева, бань, беседок и т.д. самое главное — чтобы постройки не превышали вес, предназначенный для данного фундамента.

Если вы возвели столбчатый фундамент в осенний период, то на зиму его не рекомендуется оставлять без нагрузки, следовательно, сверху потребуется установить плиты из бетона или возвести всю постройку целиком до того момента, когда наступят холода. В противном случае зимой столбы могут быть вытолкнуты пучением, и никто не сможет гарантировать их последующую ровность.

В такой ситуации придется вкапывать столбы по новой, потому что исправить допущенные ошибки будет весьма проблематично.

masterbrusa.ru

Столбчатый фундамент своими руками пошаговая инструкция

Оглавление:

  1. Введение
  2. Устройство столбчатого фундамента
  3. Расчет столбчатого фундамента
  4. Технология строительства монолитного столбчатого фундамента
  5. Столбчатый фундамент с ростверком
  6. Как соорудить столбчатый фундамент из труб
  7. Столбчатый фундамент из блоков

Фундамент необходим для любого строения, это основа, на которой держится вся его масса. На его возведение уходит значительная часть средств, поэтому правильный выбор типа фундамента очень важен. Например, при строительстве небольшого легкого дачного домика или легкого каркасного загородного коттеджа вместо массивного и дорого поясного фундамента глубокого заложения может быть сооружен опорно-столбчатый фундамент, который обойдется в несколько раз меньшую сумму.

Кроме дешевизны, у него еще ряд преимуществ:

  • строительство столбчатого фундамента своими руками по силам любому, кто задумал это сделать своими силами;
  • конструкция его очень проста и понятна даже не специалисту в области строительства;
  • для его возведения не требуется использование грузоподъемной техники специального транспорта, что также существенно удешевляет строительство.

Однако, следует учитывать необходимость выполнения правильных расчетов предполагаемых нагрузок, особенностей грунта и уровень грунтовых вод в месте ведения строительства.

Устройство столбчатых фундаментов

Выглядит такой фундамент как ряд столбов, размещенных на расстоянии 1,5… 2 м друг от друга, установленных по определенному правилу. Обязательно наличие опор на всех углах здания, в местах пересечения внутренних стен с внешними и по линии перегородок. Устанавливаются столбы на подушку из песка и щебня, поверх которого из бетона отливается бетонная плита.

В зависимости от способа изготовления, фундаменты бывают следующих видов.

  1. Монолитный – отливается в специально изготовленной опалубки из армированного бетона. Это наиболее долговечная основа, так как она однородна по всему объему.
  2. Сборный – возводится из керамического кирпича, железобетонных блоков или из натурального камня. Строится он быстро, но имеет и недостатки: прочность его снижена из-за наличия швов, а стоимость материалов достаточно высокая.

Глубина заложения столбчатого фундамента определяется уровнем грунтовых вод, типом почвы в данной местности и глубиной промерзания грунта. По глубине заложения существует следующая классификация основы.

  1. Мелкозаглубленный: столбы устанавливаются на глубине не более 70 см. Такая опорная система может быть устроена на скальных или песчаных грунтах при глубине подземных вод ниже точки промерзания на полметра.
  2. Заглубленный: нередко закладывается на глубину около двух метров, что на полметра ниже точки промерзания. Это необходимое условие для пучинистых глинистых почв, насыщенных влагой.

Расчет столбчатого фундамента

Чтобы провести расчет столбчатого фундамента следует дать ответы на такие вопросы:

  • Общая масса конструкции с фундаментом;
  • Несущие показатели грунта;
  • Углубленность грунтовых вод;
  • Промерзаемость земли.

Инструкция предусматривает, что вес конструкции включает не только массу стройматериалов, но и снеговую нагрузку, а также столбы и ростверк – объём самого ростверка (м3) и его произведение на вес железобетона (2400 кг/м3).

Для определения несущих способностей грунта своими руками выкапывают неглубокую ямку (20 см) и берут из неё пробу. Если шарик из представленной пробы не скатывается – песок, с показателями сопротивления 2 – 4,5 (крупность песка). Если шарик рассыпается даже при незначительном надавливании – супесь (3), если нет – глина (параметр сопротивления 3 – 6). Если не рассыпается, но появляются трещины – суглинок (2 – 4).

Для определения глубины грунтовой влаги, следует понаблюдать за ранее вырытой ямой. Если в течение непродолжительного временного отрезка она наполнится водой, достаточно измерить расстояние от её уровня до поверхности.

Глубина промерзания земли индивидуальная для каждого региона, вся информация содержатся в специализированных справочниках. Так, например, в Подмосковье эти данные могут варьироваться в пределах 60 – 90 см.

Конструкции

Удельный вес, кг/м2

Стены:

Кирпичные стены толщиной 120 мм (в полкирпича)

200-250

Стены из пено-, газобетонных блоков марки D600 (толщина 300 мм)

180

Бревенчатые стены (диаметр 240 мм)

135

Стены из бруса (толщина 150 мм)

120

Каркасные стены с утеплителем (толщина 150 мм)

50

Перекрытия:

Цокольное и межэтажное по деревянным балкам (с утеплителем плотностью до 200 кг/м3)

100

Чердачное по деревянным балкам (с утеплителем плотностью до 200 кг/м3)

150

Бетонные пустотные плиты

350

Монолитные железобетонные перекрытия

500

Эксплуатационная нагрузка для цокольных и межэтажных перекрытий

210

Эксплуатационная нагрузка для чердачных перекрытий

105

Крыша (стропила + обрешётка + кровля):

С кровлей из листовой стали, металлочерепицы, профнастила

30

С рубероидной кровлей в 2 слоя

40

С кровлей из шифера

50

С кровлей из натуральной керамической черепицы

80

Снеговая нагрузка для средней полосы России

100

Снеговая нагрузка для юга России

50

Снеговая нагрузка для северных регионов России

190



Технология строительства монолитного фундамента

Для создания монолитного столбчатого фундамента вначале необходимо очистить участок от мягкого слоя земли и выполнить разметку ям. Следует установить ориентир высоты из натянутых веревок и колышков для столбов, необходимо также убедиться в том, что отверстия для опор имеют равную глубину.

Размеры ям должны иметь некоторый запас для устройства дренажной и гидравлической подушки, а также для установки опалубки.

На дно каждой ямы укладывают песок слоем 10… 20 см и щебень слоем в 5 см, а затем утрамбовывают. Это необходимо для обеспечения отвода грунтовых вод. Поверх этой «подушки» укладывают гидроизоляционный материал. В качестве гидравлической подушки используются готовые стеновые блоки из железобетона: они должны быть примерно на 25 см шире опоры. Поверх блока устанавливают опалубку с подпорками (для большей прочности, чтобы не допустить вытекания раствора). В середину опалубки закладывается арматура: она должна быть на несколько сантиметров короче планируемой высоты столба для предотвращения коррозии.

Бетон заливают слоями примерно по 25 см, выполняя каждый раз вибропрессовку для освобождения материала от воздуха. Бетонную смесь готовят, смешивая цемент М400, щебень фракции 20… 30 мм, крупный речной песок и воду в пропорции 1 : 5 : 3 : 0,5 соответственно. После заливки бетона столб укрывают рубероидом. Нагружать их допускается спустя 28 дней. После этого срока опалубку снимают, выполняют гидроизоляцию и утепление столбов.

Столбчатый фундамент с ростверком

Для того, чтобы сделать столбчатый фундамент более крепким, увеличить его несущую способность все опоры объединяют единой системой ростверков. Этим термином обозначается каркас из железобетонных балок, сборных железобетонных элементов или из двутавровой стальной балки, предназначенный для равномерного распределения веса здания между опорами и противостояния боковым нагрузкам. Каркас, находясь на расстоянии 20… 40 см над землей, надежно удерживает столбы и гасит сторонние нагрузки. Этот метод необходимо применять на участке с пучинистым глинистым грунтом.

По сравнению с бетонным, металлический ростверк является более дорогим и потому его применение не рационально. Для железобетонного ростверка необходим мощный и объемный арматурный каркас, минимальное расстояние от которого до поверхности бетона должно быть в пределах 2… 3 см. После того, как бетон ростверка наберет прочность, выполняется его гидроизоляция.

Как соорудить столбчатый фундамент из труб

Для такого фундамента применяется несъемная опалубка из стальной или асбестоцементной трубы диаметром около 300 мм. Если грунт обладает нормальной несущей способностью – необходимо с помощью бура сделать необходимое количество круглых отверстий, постелить на их дно гидроизоляционный материал и вставить трубы. В середину трубы с помощью воронки заливается бетон на высоту 1/3, после чего трубу медленно приподнимают. В результате происходит вытекание раствора, который формирует более широкое основание для создания гидравлической подушки. После того, как бетон схватится, продолжают наполнение трубы. Делают это постепенно. Чередуя с вибропрессовкой. Внешняя сторона трубы обсыпается грунтом, который необходимо уплотнить.

Такой фундамент вполне возможно выполнить самостоятельно.

Столбчатый фундамент из блоков

Для устройства такого фундамента применяются блоки из железобетона с геометрическими размерами 200×200×400 мм. Технология укладки таких блоков аналогична той, что применяется для кирпича. Подготовительные работы выполняются также, как и при вышеописанных способах: устраивается дренажная подушка, гидроизоляционная подложка.

Для скрепления блоков между собой необходим жесткий раствор, который нельзя разбавлять водой, чтобы препятствовать застыванию: добавленная вода не войдет в реакцию с цементом и останется свободной. Это может стать причиной разрушения фундамента при замерзании.

Каждый шов (толщина их примерно равна 10 мм) тщательно заделывается, поверхность столба штукатурится и обрабатывается битумной гидроизоляцией.

osnovam.ru

технология заливки, варианты, пошаговая инструкция

Строительство любого дома, бани или гаража начинается с возведения фундаментной основы. Фундамент — это самый важный элемент любого здания, от которого во многом зависит надежность сооружения. В настоящее время используются различные технологии возведения фундаментной основы. Чаще всего применяется монолитный, ленточный и столбчатый фундамент. Последний из них занимает особое место. Сделать столбчатый фундамент может абсолютно каждый. Столбчатый фундамент нашел широкое применение в строительстве благодаря простоте возведения.

Устройство столбчатого монолитного фундамента.

Он примерно в 2 раза экономичнее, обладает хорошей прочностью и надежностью. Подобный фундамент может использоваться практически на любой территории, не требует обширных подготовительных работ. Большим его преимуществом является и то, что возводится он очень быстро. Ограничением к строительству столбчатого фундамента является наличие пучинистого грунта. Нужно помнить, что строить столбчатый фундамент нецелесообразно для тяжелых конструкций. Рассмотрим более подробно, как сделать столбчатый фундамент своими руками, как осуществляется технология заливки.

Из чего можно построить столбчатый фундамент?

Схема сборного и монолитного фундаментов.

Как правильно сделать столбчатый фундамент? Чтобы возвести фундамент своими руками, вначале необходимо определиться с его типом.

В качестве основного опорного элемента могут использоваться различные материалы: деревянные столбы, кирпичные конструкции, бетон, блоки из бетона, бутовый камень, трубы и другие.

Столбы из дерева применяются ограниченно, потому что они подходят только для возведения легких конструкций. Для этих целей нужно брать столбы диаметром около 15 см. Кроме того, перед установкой основания дерево требуется обработать антисептическими и огнезащитными препаратами для защиты от гниения и огня.

Кирпич — отличный материал для столбчатого фундамента. Организовать такой фундамент своими руками несложно. Ширина столбов при этом должна составлять не менее 40 см. Этот материал отлично зарекомендовал себя при возведении основы на небольшую глубину или незаглубленного типа фундамента. Широкое применение при организации столбчатого фундамента нашли металлические трубы. Они служат своего рода опалубкой, потому что в их просвет заливается бетонная смесь. Чаще всего применяются бетонные конструкции, при этом высота столбов равна 40 см. Целесообразно делать фундамент монолитным, то есть путем заливки бетона в формы.

Вернуться к оглавлению

Какой должна быть глубина заложения основы?

Чтобы построить фундамент своими руками, рекомендуется тщательно оценить характер грунтовой породы. Фундамент может располагаться глубоко или непосредственно у поверхности. В первом случае он располагается на глубине 50-100 см. Слой промерзания должен быть выше него. Немаловажное значение имеет и такой показатель, как расположение подземных вод. Этот вид столбчатого фундамента наиболее оптимален для глиняных почв. Мелкозаглубленный тип целесообразно возводить для песчаного грунта. В этом случае столбы ставят на глубину 40-70 см. Глубина заложения может достигать 1,6 м (глубина промерзания грунта + 50 см). Высота над землей составляет 40 см. Сделать расчет можно при помощи специальной компьютерной программы «Фундамент».

Схема установки столбчатого фундамента на разных грунтах.

Эта программа учитывает глубину заложения, тип армирования и характер местности (склон, равнина). Параметры столбчатого фундамента во многом зависят от веса конструкции. Чтобы определить соответствие размеров столбов с массой дома, необходимо разделить вес конструкции на площадь опоры и сравнить полученные результаты с нормой. Если показатели будут превышать допустимые, то количество столбов или их объем необходимо увеличить. Стандартный диаметр столбов составляет 30 см. Их возводят с частотой 1 столб на 1 м стены.

Вернуться к оглавлению

Разметка территории и земляные работы

Чтобы возвести столбчатый фундамент, потребуется разметить территорию. Нужно иметь в наличии рулетку и колья. По всему периметру сооружения в участках будущего расположения столбов натягивается леска, как показано на рис. 1. Леску нужно натягивать в 2 ряда, идущих в одном направлении. Расстояние между ними равно ширине столбов. В местах будущего строительства столбов выкапываются ямы. Глубина их зависит от уровня промерзания грунта.

Для рытья ям целесообразно использовать ручной бур нужного диаметра. Он бывает 15, 20, 25 и 40 см. Последний вариант самый оптимальный. Если глубина заложения больше 1 м, то рекомендуется организовать подпорки из деревянных досок. Оптимальное количество — 9 или 12. При строительстве столбчатого фундамента нужно помнить, что организовать подвальное помещение при такой технологии не получится. Когда ямы готовы, на их дно укладывается песок. Толщина его должна быть около 10 см.

Вернуться к оглавлению

Подготовка опалубки и армирование

Схема опалубки из трубы.

Чтобы построить фундамент своими руками, необходимо сделать опалубку. Именно в нее будет заливаться жидкий бетон. Подобная конструкция обладает большей несущей способностью. Для изготовления опалубки подойдут деревянные доски. Их ширина составляет от 10 до 15 см, а толщина не более 4 см. Длина досок должна совпадать с высотой столбов. Нужно помнить, что все столбы при их заливке бетоном должны находиться строго на одном уровне, чтобы вся нагрузка распределялась равномерно на фундаментную основу.

Доски располагают ровной стороной внутрь. Скреплять их между собой можно скобами или другими способами. Наряду с досками для строительства опалубки можно применять листы фанеры, листы из железа или стали. Опалубка может быть съемной и несъемной. Во втором случае нередко используются трубы диаметром более 10 см. Когда опалубка готова, можно проводить армирование. Оно необходимо для повышения прочности фундамента.

Для армирования столбчатого фундамента подходят металлические стержни диаметром 10-14 мм. Укладывают их в продольном направлении. Обязательный элемент — перемычки. Они нужны для связывания прутьев (стержней) между собой. Для перемычек подходит проволока диаметром 6 мм. Важно, что арматурные стержни должны выходить над фундаментом на 15 см.

Вернуться к оглавлению

Приготовление бетонного раствора и техника заливки

Схема организации ростверка для столбчатого фундамента.

Для организации монолитного столбчатого фундамента рекомендуется брать бетонную смесь марки 200 и выше. Понадобится портландцемент, речной песок, крупнозернистый материал (щебень) и вода. Пропорция первых трех веществ может быть разной и зависит от требуемого качества бетона. Для того чтобы приготовить бетонную смесь марки 200 при использовании портландцемента 400, пропорция берется 1:2,8:4,8. Если же брать цемент высшего качества (500), то этот показатель составит 1:3,5:5,6 (в массовом эквиваленте). Первым делом добавляют сыпучие вещества (цемент и песок), далее подливают воду и насыпают щебень. В конце снова добавляется вода. В норме смесь получается однородной и напоминает сметану.

Водоцементное соотношение в норме составляет 0,3-0,5. Замешивать бетон можно ручным способом или с использованием бетономешалки. Когда бетон готов, приступают к изготовлению столбов. Раствор нужно заливать слоями высотой по 20 см. Чтобы удалить воздух, используют специальные вибраторы. После того как бетон застынет, потребуется разбить опалубку и организовать гидроизоляцию. Для этого используют листы рубероида, которыми укрывают столбы. При наличии мокрого грунта рекомендуется двухслойная гидроизоляция. Чтобы сделать столбчатый фундамент, нужно организовать ростверк. Он представляет собой конструкцию, которая передает нагрузку от здания на грунт. Он делается только для кирпичных конструкций. После заливки бетонного раствора необходимо сделать перерыв, после чего засыпать ямы вокруг столбов грунтом.

Вернуться к оглавлению

Перечень инструментов и материалов

Для организации фундаментной основы необходимо иметь целый перечень инструментов и сырья. Для этого требуется иметь под рукой:

  • лопату;
  • рулетку;
  • леску;
  • ведра;
  • емкость для бетона;
  • бетономешалку;
  • мастерок;
  • вибратор;
  • молоток;
  • калькулятор.

Кроме того, понадобится:

  • песок;
  • цемент;
  • щебень;
  • вода;
  • стальные стержни и проволока;
  • рубероид;
  • гвозди или скобы.

Таким образом, столбчатый фундамент является наиболее экономичным и простым в исполнении. Изготовить его под силу любому желающему. Нужно помнить, что он используется только для легких сооружений и имеет свои недостатки.

masterbrusa.ru

Как заливать столбчатый фундамент – Столбчатый фундамент своими руками: пошаговая инструкция

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
