Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

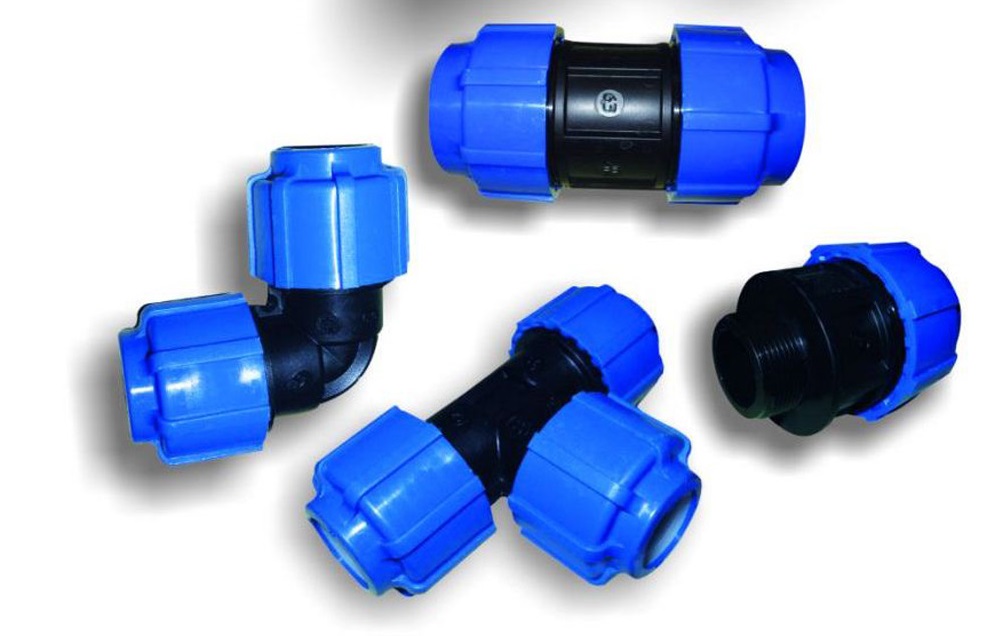

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

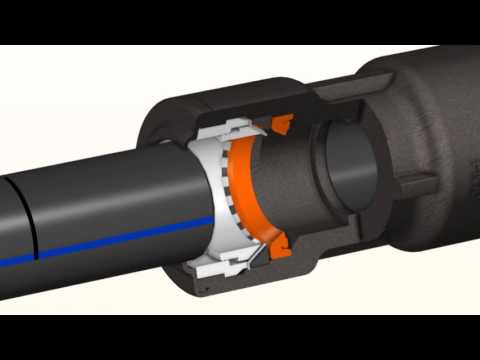

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Как соединить трубу пнд с полипропиленовой: виды и методы

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Содержание

1. Виды стыковки
2. ПП трубопроводы
3. ПНД трубопроводы
4. Соединение труб ПНД и полипропиленовых между собой
5. Резьбовые фитинги
6. Цанговые муфты
7. Фланцы
8. Вывод и видео по теме

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Как установить фитинги для труб из полипропилена | Главная Руководства

Автор: SF Gate Contributor Обновлено 13 июля 2021 г.

Гибкость полиэтиленовой трубы позволяет использовать ее в более холодном климате, где она не трескается, и в ситуациях, когда жесткая труба требует нескольких колен для выполнения сложных поворотов . В отличие от других пластиковых труб, в соединениях полипропиленовых труб не используется клей для сварки деталей вместе. Вместо этого два специально разработанных типа фитингов герметизируют полипропиленовые соединения с помощью трения. Оба типа имеют специальные инструкции по установке, чтобы гарантировать, что они удерживают соединения вместе под давлением.

Установка колючего полиэтиленового фитинга

1. 1.

   Отрежьте трубку необходимой длины от рулона полиэтиленовой трубы с помощью универсального ножа с острым лезвием. Убедитесь, что разрез ровный. Наденьте хомут на конец трубы. Размер хомута должен соответствовать размеру шланга.

2. 2.

   Окуните один конец зазубренного полиэтиленового фитинга в смазку на водной основе. Держите смазанный фитинг в своей ведущей руке, а отрезанный кусок трубки в другой руке.

3. 3.

   С усилием вставьте фитинг в конец трубки, поворачивая фитинг вперед и назад, инструктирует Beswick Engineering.

4. 4.

   Сдвиньте хомут к фитингу, пока ближайший к фитингу конец не окажется на расстоянии 1/4 дюйма от конца трубки. Поверните зажимной винт по часовой стрелке с помощью гаечного ключа на 5/16 дюйма, чтобы зафиксировать фитинг на месте.

Установка компрессионного фитинга

1. 1.

   Удерживайте центральную гайку компрессионного фитинга разводным ключом. Поверните одну из двух внешних стопорных гаек против часовой стрелки с помощью второго разводного ключа. Поворачивайте гаечный ключ, пока не ослабнет внешняя стопорная гайка, но не разбирайте фитинг, советует PlumbingSupply.com.

2. 2.

   Вставьте конец полипропиленовой трубы в ослабленную сторону компрессионного фитинга. Сдвиньте трубу до тех пор, пока не почувствуете, что труба выходит из фитинга снизу наружу. Поверните стопорный винт по часовой стрелке с помощью разводного ключа, пока он не будет затянут. Тугая контргайка не позволяет трубе двигаться в корпусе фитинга.

3. 3.

   Ослабьте вторую контргайку с помощью разводного ключа. Вставьте свободный конец второго отрезка трубы в открытую сторону фитинга. Поверните контргайку по часовой стрелке, чтобы зафиксировать второй кусок трубки в корпусе фитинга.

   Вещи, которые вам понадобятся

   • Полиэтиленовая рулона труб

   • Утилита нож

   • Зажимая шланги

   • Кольцо.0003

   • Драйвер гайки, 5/16-дюймовый

   • Компрессия фитинга

   • 2 Регулируемые гаечные ключи

   ТВЕР

   Тепло. вставить в трубку.

Каталожные номера

• Beswick Engineering: Установка и удаление полиуретановых трубок при использовании фитингов с зазубринами
• PlumbingSupply.com: Установка компрессионных фитингов

Наконечники

• Нагрейте конец полиэтиленовой трубы феном, если зазубренный фитинг трудно вставить в трубку.

Как соединить разнородные трубы

Предотвращение утечек и коррозии на переходах труб

1 / 17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных фитингов не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубочная присадка
• Клей для труб
• Припой и флюс

2 / 17

Семейный мастер на все руки

Линия льдогенератора, корпус тройника

Установка латунного корпуса тройника — хороший способ подачи воды в льдогенератор вашего холодильника.

Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3 / 17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить встроенный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4 / 17

Семейный мастер на все руки

Переходник PEX на медь, переходник для пота с наружной резьбой

Если вы хотите соединить PEX с медью путем пайки переходного медного фитинга, подождите, пока фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Используйте эту ссылку для получения дополнительной информации о подключении pex к меди.

5 / 17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы и инструмент для зажимов

Лес любит работать с марками PEX, которые можно соединять с помощью зажимов. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6 / 17

Family Handyman

Пластмасса в оцинкованную сталь, сталь в PEX

Внутренняя часть оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7 / 17

Family Handyman

Пластмасса к оцинкованной стали, сталь к ХПВХ

При работе с оцинкованными трубами Лес наматывает на резьбу ленту для трубной резьбы и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8 / 17

Family Handyman

Резьбовые фитинги из АБС-ПВХ

Одним из недорогих способов соединения АБС-пластика с водосточными трубами из ПВХ является использование штуцеров с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении абс и пвх.

9 / 17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг Sweat Fitting

Если вы решите припаять медную сторону, сначала сделайте это, иначе вы расплавите пластиковую сторону.

10 / 17

Семейный мастер на все руки

Купить сертифицированную продукцию

Исключительно привередливые инспекторы захотят, чтобы вы показали им, что используете разрешенные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing.org/product-markings.

11 / 17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12 / 17

Семейный мастер на все руки

Муфты из экранированной резины – из оцинкованной стали в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, поскольку в некоторых ситуациях муфты только с двумя отдельными хомутами для шлангов могут быть запрещены.

13 / 17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает металл. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14 / 17

Семейный мастер на все руки

Нажимные фитинги немедленные

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15 / 17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолирующие ремонтные работы

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16 / 17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: они разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.
