Светодиодная лента SMD 5050 — 5 видов, характеристики, сравнение, rgb и монохромная

Светодиодная лента SMD 5050 самая популярная модель среди всей линейки лент. Объясняется это ее универсальностью.

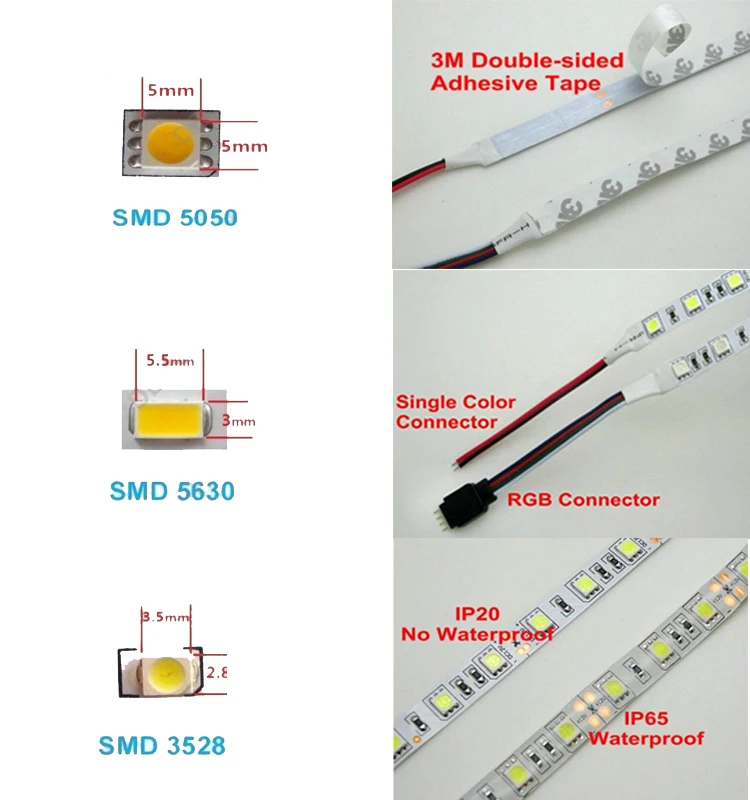

Что такое SMD и цифры 5050? SMD расшифровывается с английского как Surface Mounted Device, т.е. устройство поверхностного монтажа. Ввиду того, что светодиод запаивается сверху подложки.

Ну а числа обозначают длину и ширину самого светодиода. 5мм — ширина и 5мм — длина.

Светодиод SMD-5050 трехкристальный. То есть в нем находится сразу три источника света, три кристалла.

Из-за большего размера и количества кристаллов, 5050 теоретически должен быть в 3 раза ярче, чем SMD 3528. На практике это не всегда так.

SMD 5050 RGB

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

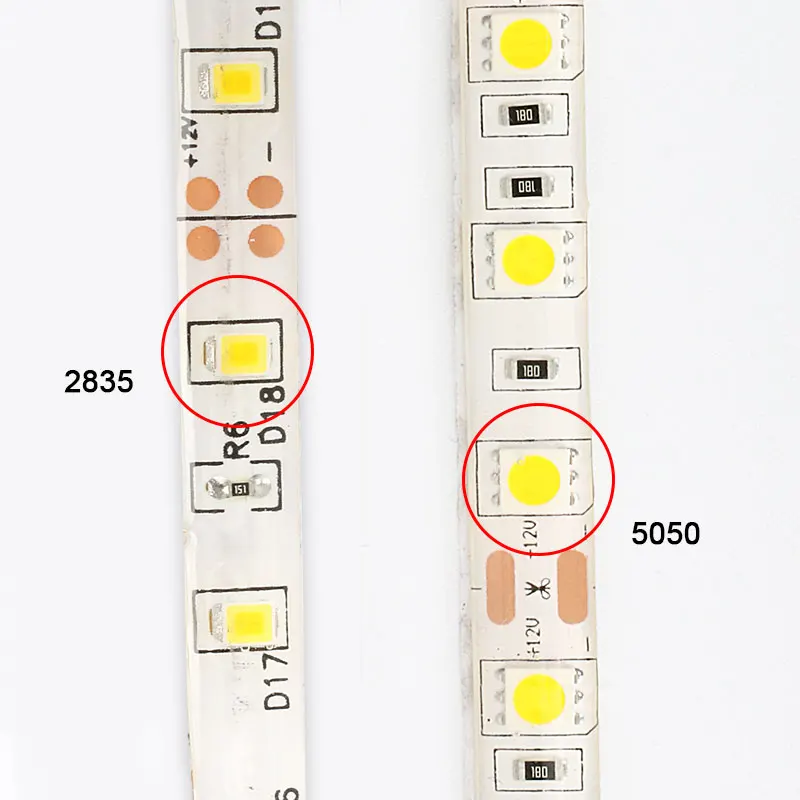

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

белый

тепло-белый — когда люминофор более желтый

холодно-белый — менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

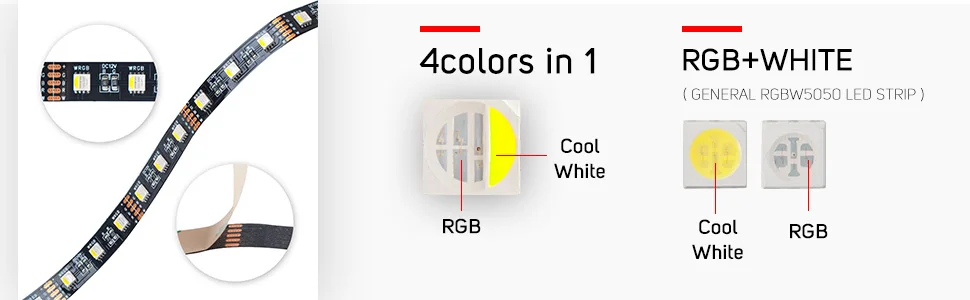

RGBW — цветная + белый холодный

RGBWW — цветная + белый теплый

Естественный и приятный для восприятия белый свет это — Natural Whik 3800-4300К.

С этими лентами всегда идут контролеры и пульты дистанционного управления.

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

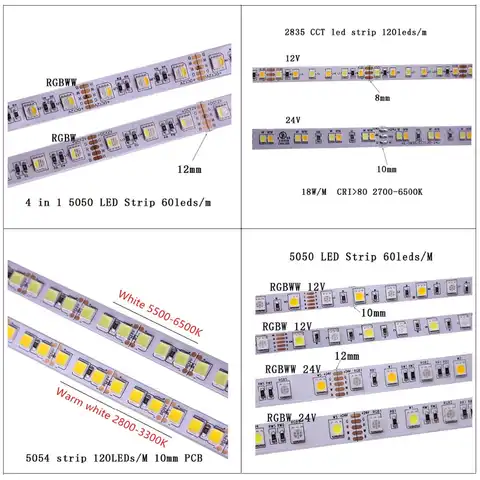

Лента SMD 5050 бывает:

30 светодиодов на 1 метр

60 светодиодов на 1 метр

72 светодиода на 1 метр

120 светодиодов на 1 метр

Начнем с первой.

SMD 5050/30

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты — 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 — ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль — это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины — всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

SMD 5050 на 60 светодиодов

Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность — 14,4 Вт/м.

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 — 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость. При этом не важно будет, качественная она была или нет.

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

SMD 5050-72

Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.

И как же говорилось выше, каждый ее светодиод — это отдельный рабочий модуль.

То есть, резать ее можно буквально по «диодно».

Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.

А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

Мощность ленты СМД на 72 диода — 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.

Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

SMD-5050/120 led

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток — 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ввиду своей мощности, лента на 120 диодов уже идет не двенадцати вольтовая, а на 24 Вольт. Здесь вам понадобятся другие блоки питания, чем у предыдущих.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

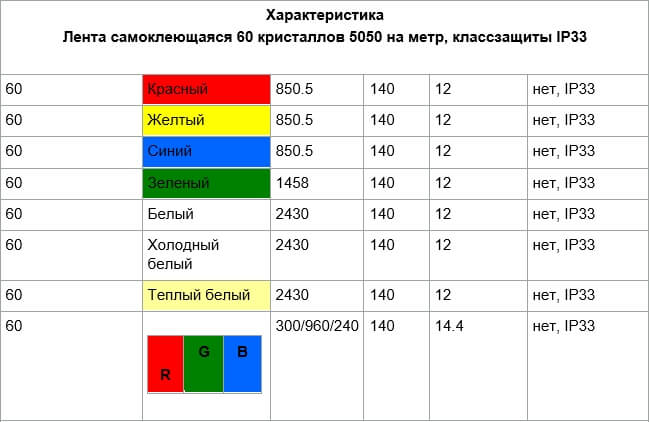

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

Характеристики LED SMD 5050 светодиодов на русском Datasheet

Наиболее распространенными светодиодами типа SMD в настоящее время являются LED SMD 5050. Не смотря на то, что их нашествие по миру началось достаточно давно и уже появились более эффективные диоды, 5050 остаются самыми востребованными на рынке твердотельного освещения. Данный тип диодов начал свое «шествие» после SMD 3528. По сравнению с ними 5050 имеют более сильное свечение (световой поток). После своего появления на свет, производители ринулись их широко применять в лампах местного освещения, благо за счет своих размеров они с легкостью ( в большом количестве ) умещались в размеры обыкновенной лампы. Дальнейшее использование — светодиодные ленты.

Если посмотреть на сегодняшний рынок, то ЛЕД SMD 5050 в основном уже используют только в диодных лентах. Дешевые и качественные ленты можно купить здесь. Лампы общего освещения с ними уходят на второй план (чаще можно наблюдать на прилавке декоративные лампочки ). Оно и понятно, сейчас для ламп наиболее эффективно применение 5630 и 5730 SMD, а также COB. Но все же для ремонта ламп на 5050 нужны диоды. Их можно купить тут.

Однако, и тут не все так «благополучно». Ведь на хвост им уже семимильными шагами наступают филаменты. Которые имеют меньший нагрев, по сравнению с SMD, а соответственно больший срок службы из-за маленькой деградации кристаллов. О филаментных лампах и самих филаментах у нас на сайте есть отдельная статья, с которой Вы можете ознакомиться, воспользовавшись нашим новым «живым» поиском. Что это такое — лучше проверить самим. Ну это лирическое отступление. А мы же вернемся непосредственно к обсуждению характеристик светодиодов SMD 5050.

Для тех, кто не сильно хочет копаться во всех характеристиках этого типа диодов я приведу сводную таблицу, в которой покажу наиболее «востребованные» и необходимые данные. И вообще, получив задание от командиров этого сайта по написанию ряда статей с характеристиками наиболее востребованных светодиодов буду придерживаться следующего плана: во всех статьях будет небольшая описательная часть, основные краткие характеристики и полный Datasheet SMD 5050 ( и других диодов ) переведенная на русский язык. Итак, приступим к краткой характеристике основных данных.

Основные характеристики LED SMD 5050

SMD 5050 разрабатывались для применения в разнообразных источниках света. Основным преимуществом, как показала практика, являются: продолжительный срок службы, стабильность характеристик и качественное исполнение. Практически не подвержены вибрации, перепадам температур. Кристаллы не подвержены воздействию влаги и предназначены для автоматического монтажа. Хотя и ручной монтаж вполне возможен при определенной сноровке. Основное применение — светильники общего назначения, индикаторные устройства, декоративные лампы, автомобили и дорожные знаки. 5050 состоит из трех кристаллов, одинаковой мощности. Выпускают как одноцветный (белый), так и в цветном варианте. Мы будем рассматривать и те и другие характеристики.

Характеристики диода SMD 5050 белый	Значения
Световой поток, Лм	18
Рассеиваемая мощность PD, W	70 mW*3
Рабочая температура, Topr °C	— 40/+65
Прямое напряжение, B	3.3
Максимальный рабочий ток, мА	60

Характеристики диода SMD 5050 другие цвета	Значения
Световой поток, Лм ( в зависимости от цвета )	12-18
Рассеиваемая мощность PD, W (зависит от цвета )	40-80 mW*3
Рабочая температура, Topr °C	— 40/+65
Прямое напряжение, B ( в зависимости от цвета )	2,0-3. 3
Максимальный рабочий ток, мА	60

Могу понять, что сейчас у многих возникнет вопрос по поводу цветных LED SMD 5050 характеристиках. Особенно на тех позициях, где указано, что они зависят от цвета. Повторюсь еще раз, что это общая информация к сведению. Более точные и подробные сведения можете прочитать ниже.

К особенностям этого типа диодов отнесу следующее:

Низкая деградация светового потока (менее 4% за 3000 часов эксплуатации)
Корпус производят из термостойкого полимера, который способен выдерживать длительную температурную «нагрузку» до 250 градусов Цельсия
Максимальная температура кристалла, при которой он не слишком быстро будет терять свои свойства — не более 110 градусов

В принципе, для простого обывателя хватит и трех основных характеристик — это максимальный рабочий ток, световой поток, напряжение и мощность. Хм… Оказывается не три, а четыре характеристики. Именно на них и стоит обращать внимание при выборе любых светодиодов, если Вы только начинаете свои познания в мире диодного освещения. Для более детального и глубокого изучения стоит все-таки обратиться к полным характеристикам и графикам зависимости SMD 5050. Что касается меня, то я при выборе, подборе диодов в основном использую только напряжение, мощность и световой поток. Остальное изучаю по графикам зависимости. Мне так проще. Да и понятнее. Цифры, таблицы и описания составляют люди, а следовательно не редки ошибки, опечатки. Знаю по себе.

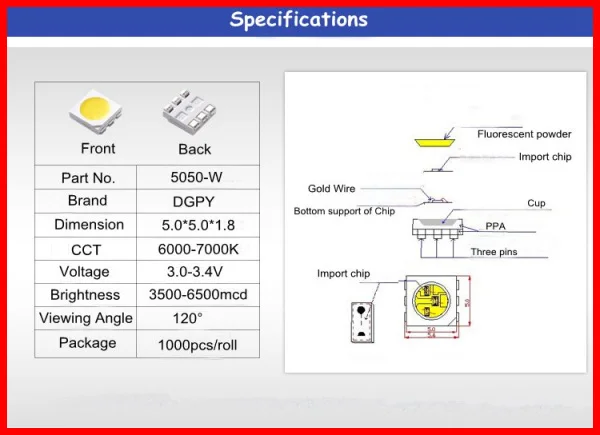

Оригинальный Datasheet LED SMD светодиода 5050

Основные технические характеристики LED SMD 5050 белого и других цветов

Параметр	Белые SMD 5050	Разноцветные SMD 5050
Прямой ток,IF, mA	20 *3	20 *3
Импульсный прямой ток, IFp, mA	100*3	100*3
Рассеиваемая мощность,PD, W	70 mW*3	40-80 mW*3
Температура перехода, Tj, °C	110	110
Рабочая температура, Topr, °C	-40/+65	-40/+65
Температура хранения,Tstg,°C	-55/+100	-55/+100
Температура пайки, Tsld, °C	300	300

Максимальная температура пайки указана при нагреве не более 2 секунд

Оптико-электронные характеристики SMD 5050

Параметр		Min.	Typ	Max
Падение напряжения,VF, В, при 60 мА		3,2	3,3	3,4
		3,1	3,3	3,6
		3,1	3,3	3,5
		1,8	2,0	2,2
		1,9	2,0	2,2
Cопротивление электростатическому разряду, ESD, В	Все цвета		1000
Угол половинной яркости, град	Все цвета		120
Тепловое сопротивление перехода, Rth, °C/W	Все цвета		6
Рассеиваемая мощность, PD, mW			70*3
			70*3
			70*3
			40*3
			50*3
Длина волны, nM			465-470
			525-530
			625-630
			590-595
Яркость,Iv,мКд			900
			3500
			1500
			1500

Что касается цветовой температуры белых SMD 5050, то кристаллы при 60 мА могут давать следующие оттенки:

Теплый белый : 3000 — 4000 K (CRI80)

Нейтральный белый : 4300 — 4800 K (CRI80)

Чистый белый : 5000 — 5800 K (CRI75)

Холодный белый : 6000 — 7500 K ( 75)

Кстати, забыл очень важную деталь. Световой поток в таблице для белых диодов указан для 5500К цветовой температуры. Для других цветов действует поправка следующего характера: в диапазонах от 3000-4800К световой поток уменьшается на 10 процентов, а вот в диапазоне от 6000-7000К увеличивается на 10 процентов. Для цветных кристаллов в таблице находятся данные без поправок. Исходя из этого и стоит выбирать светодиоды по яркости. Здесь обратите внимание, что данные характеристики имеют «место быть» только на качественных диодах. На китайском рынке мне пока известны только три продавца ( с которыми плотно сотрудничаю ), предлагающих купить SMD 5050 с наиболее приближенными характеристиками к «именитым, настоящим». Разница в ТТХ составляет не более 4 процентов. Самый адекватный и наиболее расторопный ТУТ. Скажем так, что можно заказывать, но цена тоже не из самых дешевых. Можно найти и более дешевые. Но тут могу всех заверить, что диоды не будут иметь заявленные характеристики. Хорошее не может быть дешевым. Проверено.

Графики основных характеристик SMD 5050 белого цвета

Графики оптико-электронных характеристик белых SMD 5050

1 из 7

Основные характеристики красного, синего, зеленого и желтого цвета SMD 5050 в графиках

Графики оптико-электронных характеристик цветных SMD 5050

1 из 7

Основные характеристики RGB SMD 5050 светодиода

Думал заканчиваю уже статью, но тут вспомнил… А про RGB диоды-то не написал. В срочном порядке пришлось открывать Datasheet и на скорую руку переводить. В принципе, в этих чипах, ничего сложного нет. Все до безобразия просто.

В плане применения также мало, что меняется. Наиболее предпочтительно использовать диоды в светильниках общего назначения, индикаторных устройствах, декоративных лампах, автомобилях.

Характеристики диода SMD 5050 RGB	Красный	Зеленый/Синий
Рассеиваемая мощность PD, W	80	100
Рабочая температура, Topr °C	— 40/+95	— 40/+95
Прямое напряжение, B	1,6-2,0	2,8-3.2
Максимальный рабочий ток, мА	30	30

Оригинальный Datasheet LED RGB SMD 5050

Параметр	Красный	Синий/Зеленый
Прямой ток,IF, mA	30	30
Импульсный прямой ток, IFp, mA	100	100
Рассеиваемая мощность,PD, W	80	100
Температура перехода, Tj, °C	110	110
Рабочая температура, Topr, °C	-40/+95	-40/+95
Температура хранения,Tstg,°C	-40/+100	-40/+100
Температура пайки, Tsld, °C	300	300

Оптико-электронные характеристики RGB 5050 при IF=20mA и Ta( температура окружающего воздуха ) = 25℃

Цвет	Ток, мА	Длина волны, нм		Прямое напряжение, В		Яркость,Iv,мКд		Угол половинной яркости, град
		Min	Typ.	Min	Typ.	Min	Typ.	120
Красный	20	620	625	1,6	2,0	450	650
Зеленый	20	520	525	2,8	3,2	703	1000
Синий	20	465	470	2,8	3,2	185	280

Характеристики при пайке SMD 5050

Очень часто возникает среди любителей вопрос, «как правильно паять диоды SMD 5050». Для меня сложного в этом уже ничего нет. Но Для полной картины приведу ряд тезисов, которым нужно следовать, чтобы получить качественный результат быстро, без переделок.

Паять SMD 5050 следует не более одного раза
Не давите сильно на корпус
Запрещено переворачивать монтажную плату до момента, пока полностью не остынет припой
В своей работе используйте только низкотемпературную паяльную пасту
В ручном режиме температура паяльника не должна превышать 300 градусов по Цельсию
Максимальное время пайки составляет не более 2-3 секунд

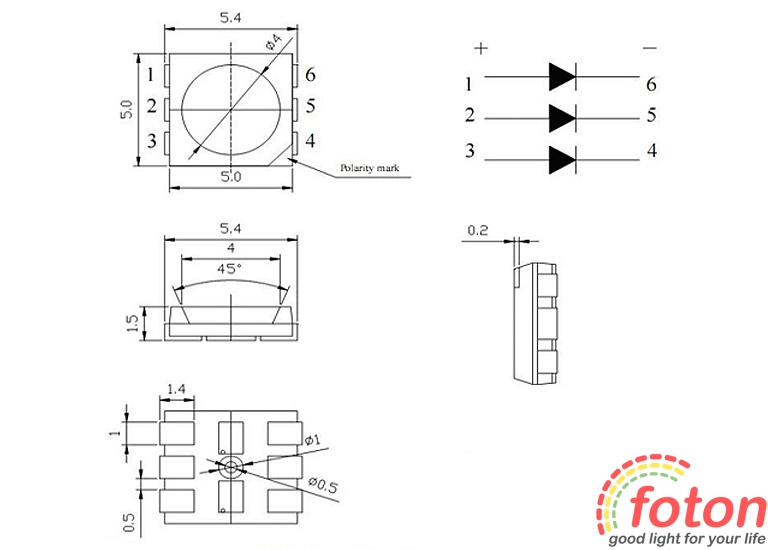

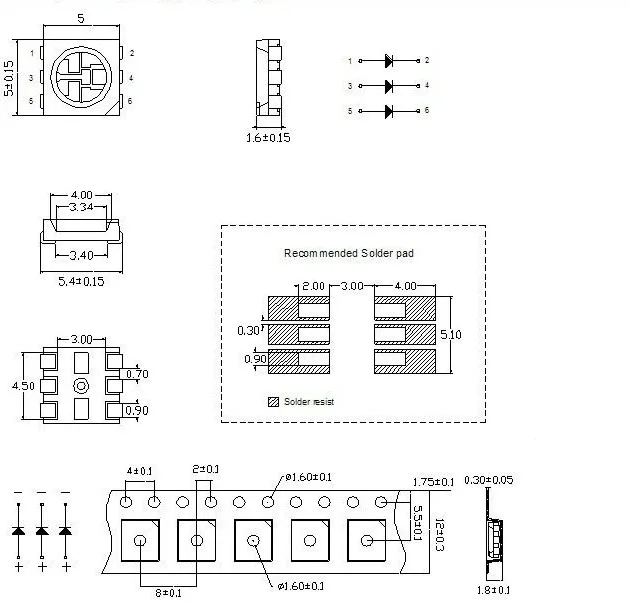

Размер светодиодов 5050

Все размеры приведены в миллиметрах, точность измерения составляет +- 0,1мм. Во время производства диодов размеры могут очень незначительно изменяться.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Сам корпус производят из термостойкого пластика.

Светодиоды этой марки поставляются в катушках.

Ну вот вроде и все… Я постарался максимально полно описать SMD 5050. Получилось много букофф, но по беглому взгляду, вроде ничего не упустил. Если что-то не так, сильно «не пинайте». Готов к конструктивному общению))) На последок, кто не сильно устал, можно посмотреть ролик о правильном монтаже, пайке SMD 5050.
