Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В

Трёхфазные счётчики электрической энергии

Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.

Трёхфазные приборы учета массово выпускаются двух типов:

 - электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.

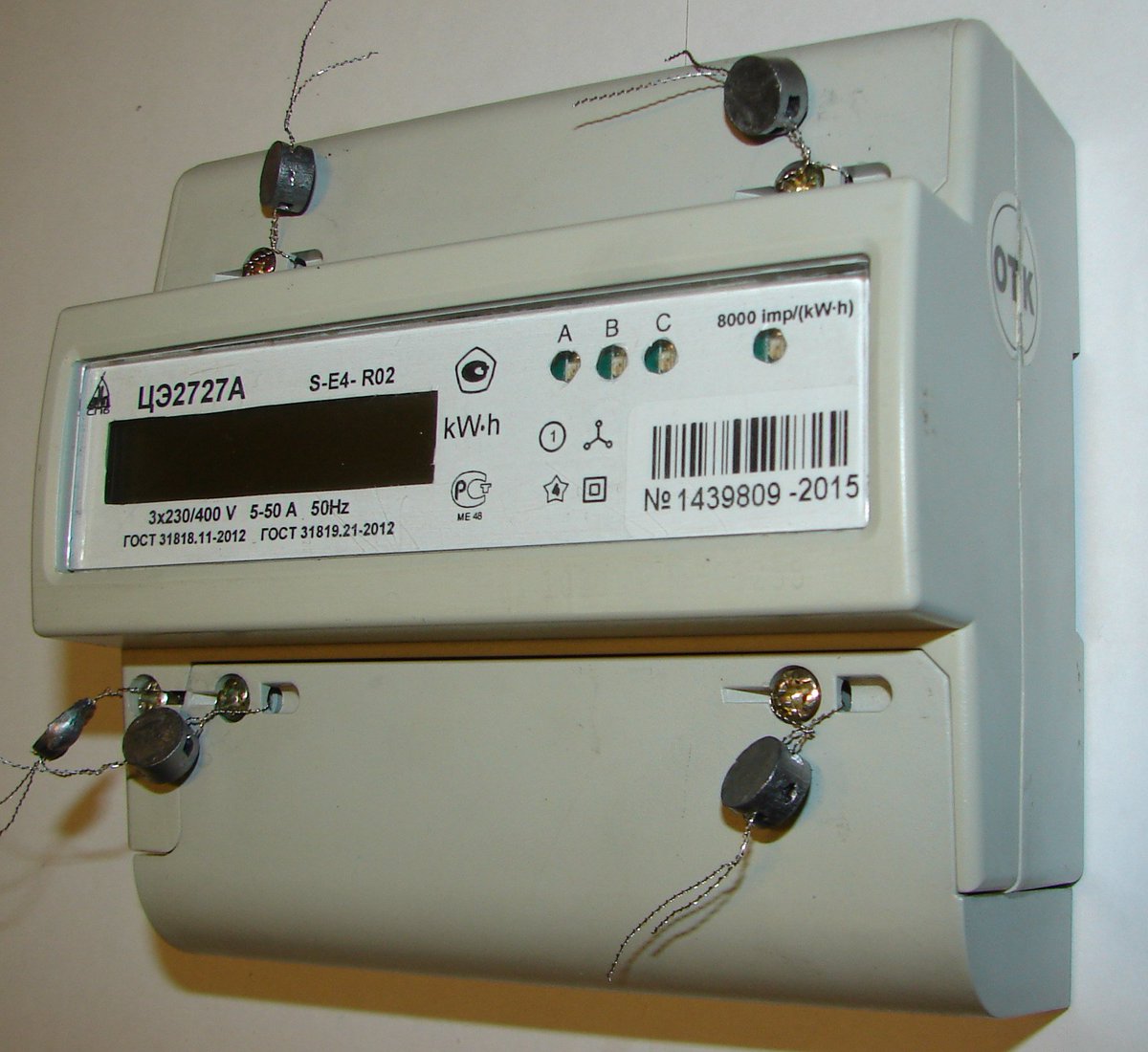

- электронные, или цифровые счетчики электроэнергии.

Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:

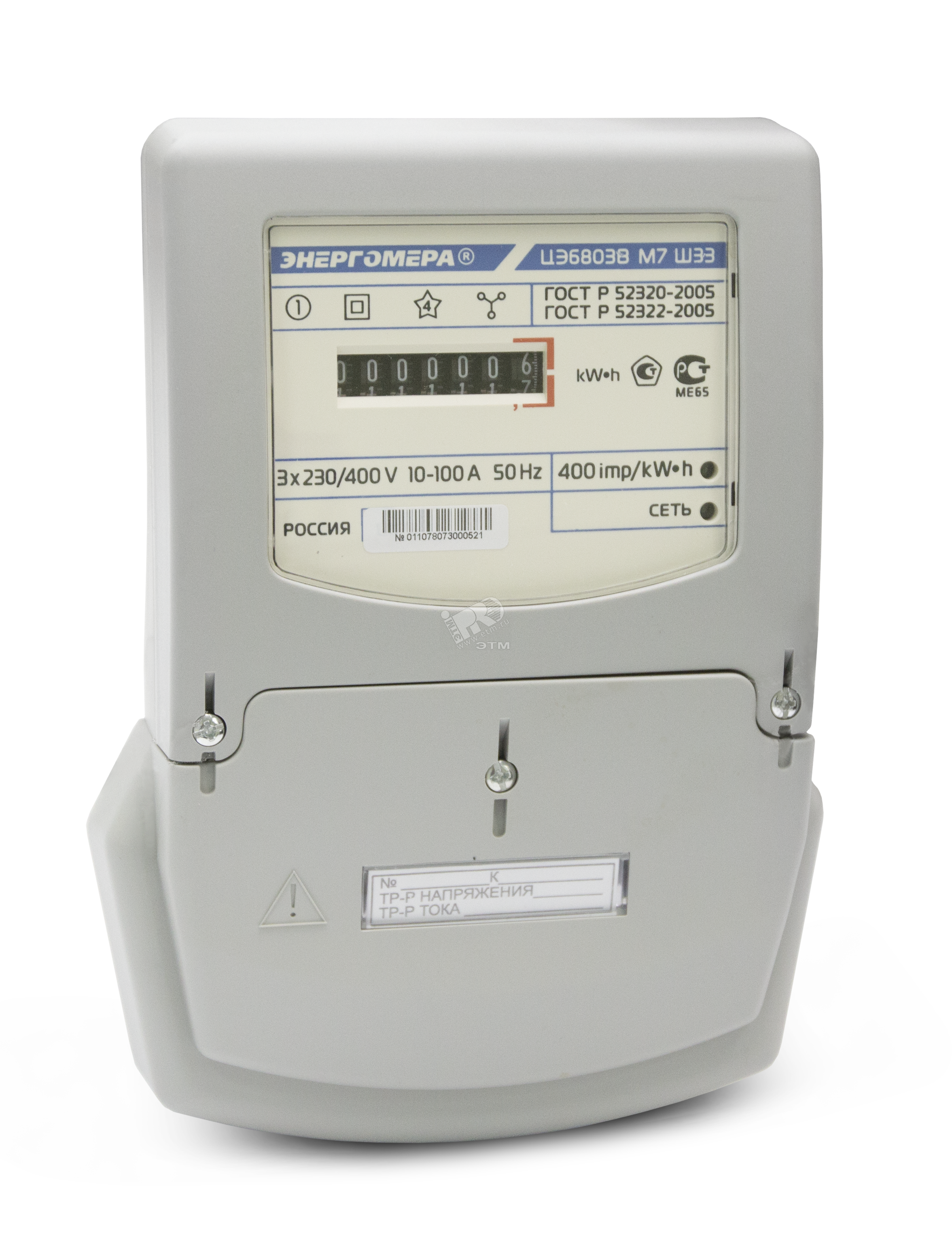

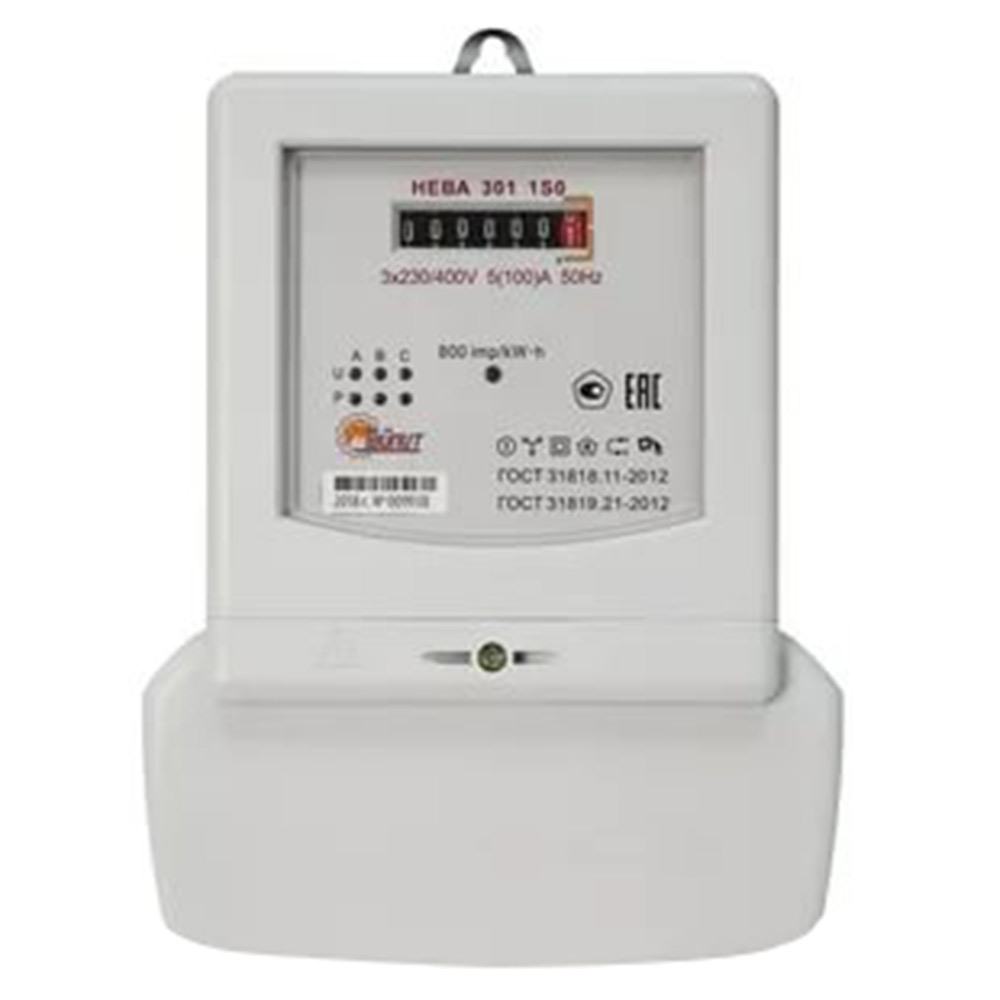

 - прибор учета активной мощности прямого или трансформаторного включения;

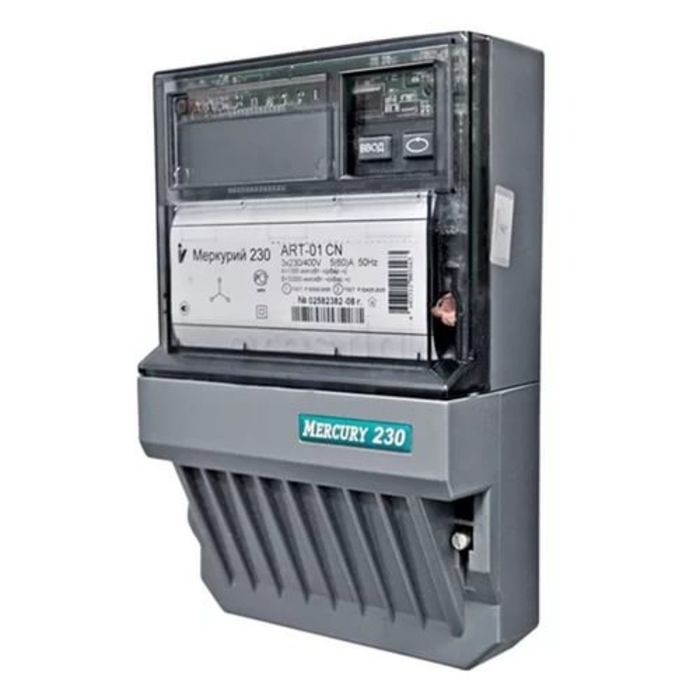

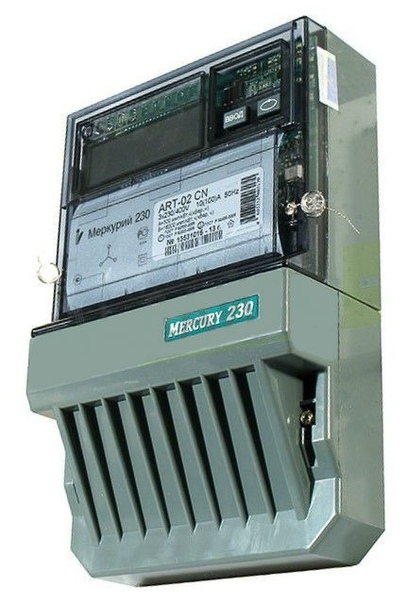

- прибор учета реактивной и активной мощностей прямого или трансформаторного включения;

- прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;

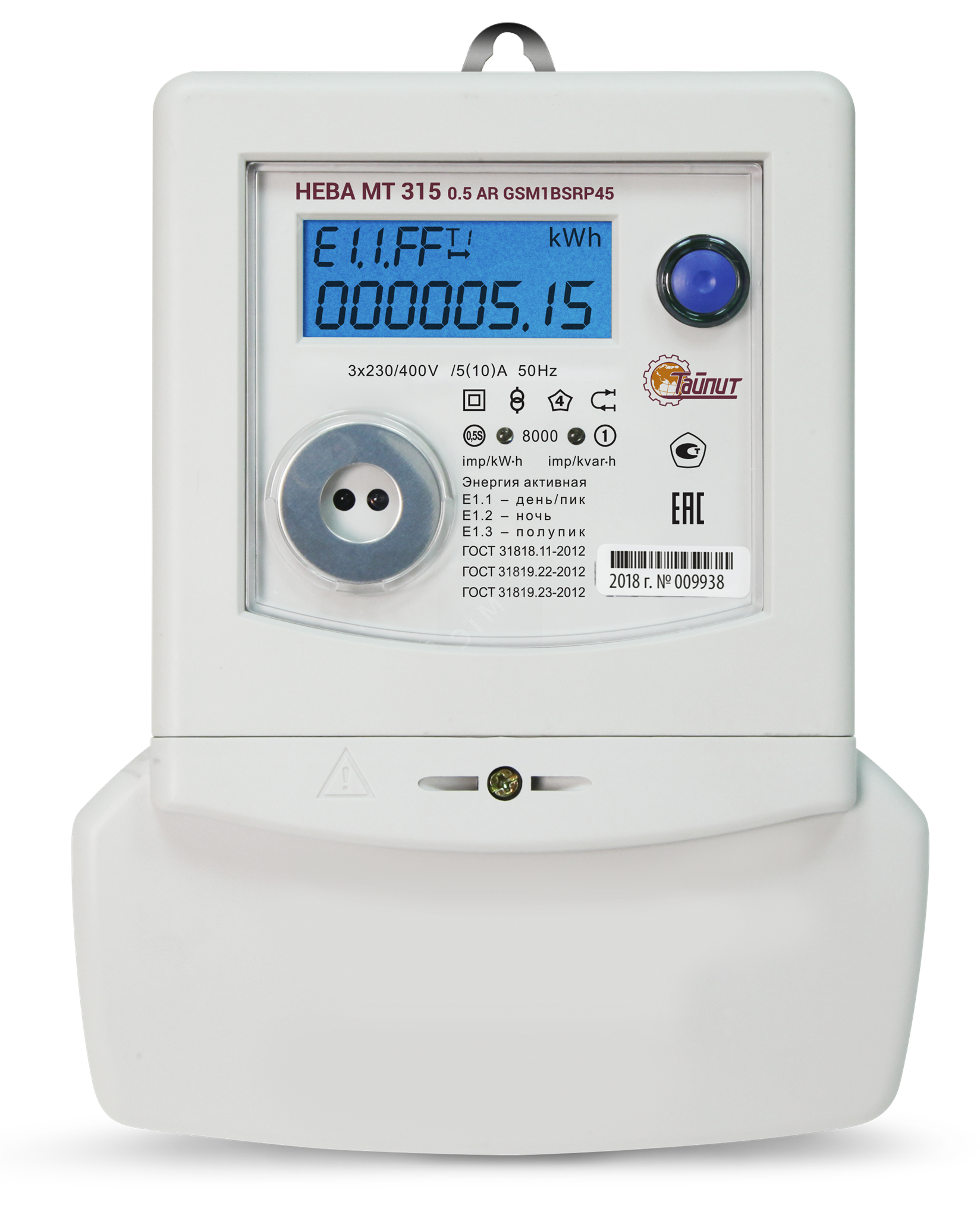

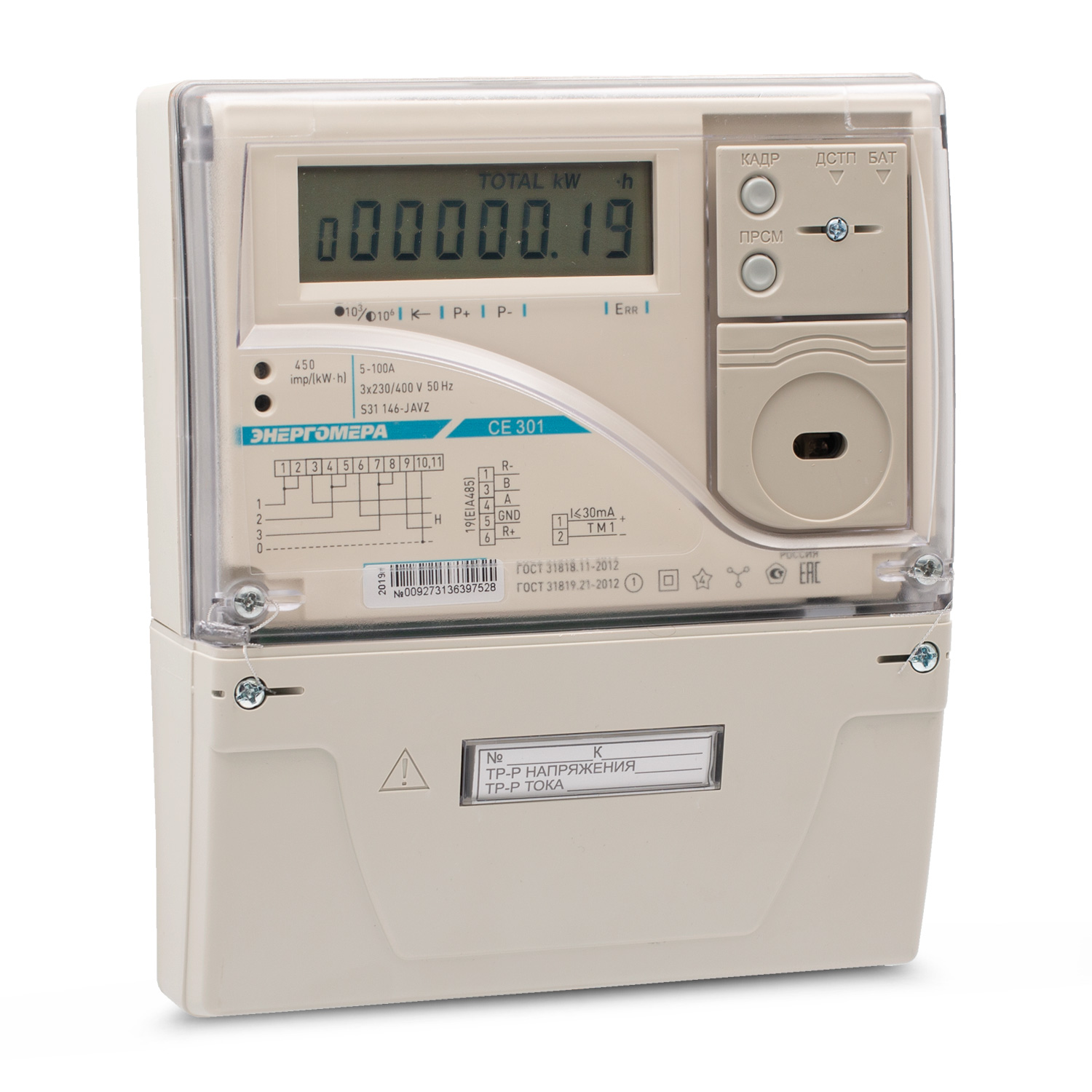

- многотарифный прибор учета прямого или трансформаторного включения;

- многотарифный прибор расширенного функционала.

В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.

Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.

Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:

- контроль частоты, напряжения сети, Cos фи;

- возможность использовать трансформаторы с разным коэффициентом трансформации;

- контроль качества сети на присутствие гармоник;

- возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.

Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.

устройство, принцип работы, установка, подключение

Передача электрической энергии от линий к потребителям может осуществляться как по однофазной схеме, так и трехфазной. Последний вариант применяется для промышленных предприятий, а в последнее время стал особо популярным и среди бытовых потребителей. Для учета израсходованной электрической энергии в таких цепях применяется трехфазный счетчик электроэнергии. В данной статье мы рассмотрим, что представляет собой данный вид прибора учета электроэнергии, и  отличительные особенности в его эксплуатации.

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии  состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск.  От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Отличия от однофазного электросчетчика

Рис. 2. Отличие трехфазного от однофазного электросчетчика

Несмотря на идентичность процессов в обоих типах счетчиков электроэнергии, между ними существует ряд отличий. Трехфазный счетчик электроэнергии отличается от однофазных моделей следующими факторами. Однофазный электросчетчик предназначен для установки в двухпроводные цепи с номинальным напряжением 230В. В то время, как трехфазные счетчики электроэнергии используются в трех и четырехпроводных цепях с номинальным напряжением 230 / 400В.

Однофазные модели характеризуются относительно малой мощностью подключаемого оборудования – порядка 10 кВт. В сравнении с трехфазными счетчиками электроэнергии, мощность которых практически не ограничена, но будет отличаться способ подключения (прямой, косвенный или полукосвенный).

Плюсы и минусы

В сравнении с однофазными моделями трехфазные счетчики электрической энергии обладают рядом весомых преимуществ:

  • Позволяют подключить мощное трехфазное оборудование;
  • При трехфазном питании существенно снижается нагрузка на линию в сравнении с однофазным для одного и того же значения мощности;
  • Современные электронные модели оснащаются функцией разделения дневного и ночного тарифа, что позволяет экономить денежные средства;
  •  Посредством трехфазного счетчика электрической энергии можно с таким же успехом подключать однофазную нагрузку.
  • Позволяют контролировать расход электроэнергии, как в трехфазном режиме, так и отдельно для каждой фазной линии.

К недостаткам трехфазных счетчиков электроэнергии следует отнести  более сложную схему подключения и разделение на несколько принципиально отличных вариантов. Поэтому в данном вопросе следует обращаться за помощью к профессиональным электрикам. Также одним из недостатков является использование более высокого номинала напряжения, что создает дополнительную угрозу жизни и здоровью человека, предъявляет более жесткие требования к изоляции линий, цепей, электрооборудования.

Нюансы установки и схема подключения

Все трехфазные счетчики электроэнергии условно подразделяются на устанавливаемые в помещении или за его пределами. Поэтому в соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты подбирается не менее IP51 для помещения и не менее IP54 для наружной установки.

Высота расположения подбирается таким образом, чтобы съем показаний не создавал лишних трудностей. В соответствии с п.1.5.29 ПУЭ счетчик электрической энергии должен располагаться на высоте от пола в пределах 0,8 – 1,7м.

Кабель подключения от линии не должен иметь скруток паек и других мест, создающих возможность безучетного потребления электроэнергии.

Для трехфазных моделей могут применяться различные схемы подключения, рассмотрим более детально каждую из них. Наиболее  простым вариантом являет схема прямого включения:

Рис. 3. Схема прямого подключения трехфазного электросчетчика

Этот вариант применятся для относительно небольшой нагрузки, которую трехфазный счетчик электрической энергии может пропускать напрямую через собственные цепи. Поэтому фазные проводники вводного кабеля L1, L2, L3 и нейтральный проводник N подсоединяются к соответствующим зажимам, и далее подводятся к нагрузке. Защитный проводник PE используется лишь для заземления корпуса электроприборов.

Рис. 4. Схема полукосвенного подключения трехфазного электросчетчика

Схема полукосвенного подключения трехфазного электросчетчика применяется в цепях с большой нагрузкой, но низким напряжением. В отличии от предыдущего варианта, датчики тока подключаются через специальные понижающие трансформаторы ТТ1, ТТ2, ТТ3, а датчики напряжения подключаются к цепи напрямую. В таких схемах актуально использовать испытательную коробку для проведения плановых работ.

Рис. 5. Схема косвенного подключения трехфазного электросчетчика

Косвенное подключение актуально для линий высокого напряжения электростанций и подстанций, где и датчики тока трехфазного прибора учета электроэнергии, и датчики напряжения подключаются через понижающие трансформаторы тока  ТТ1, ТТ2, ТТ3 и трансформаторы напряжения TN1, TN2, TN3 соответственно.

Критерии выбора

При подключении потребителя к линиям электроснабжения важно правильно подобрать трехфазный счетчик электроэнергии. Для этого используют следующие критерии выбора:

  • Допустимые величины тока и напряжения, на которые рассчитан прибор учета электрической энергии.
Рис. 6. Допустимые величины тока и напряжения электросчетчика
  • Способ подключения (прямой, полукосвенный или косвенный) – выбирается в зависимости от параметров цепи.
  • Допустимый температурный диапазон – определяет возможные рабочие пределы, которые необходимо сопоставить с пиковыми значениями температуры в вашем регионе.
  • Тип трехфазного прибора учета электрической энергии – желательно использовать электронные модели, так как индукционные и гибридные уже устарели и автоматически выводятся энергоснабжающими компаниями.
  • Наличие заводских пломб, поверки и сертификата соответствия.
Рис. 7. Наличе пломб и сертификата соответствия на элетросчетчике

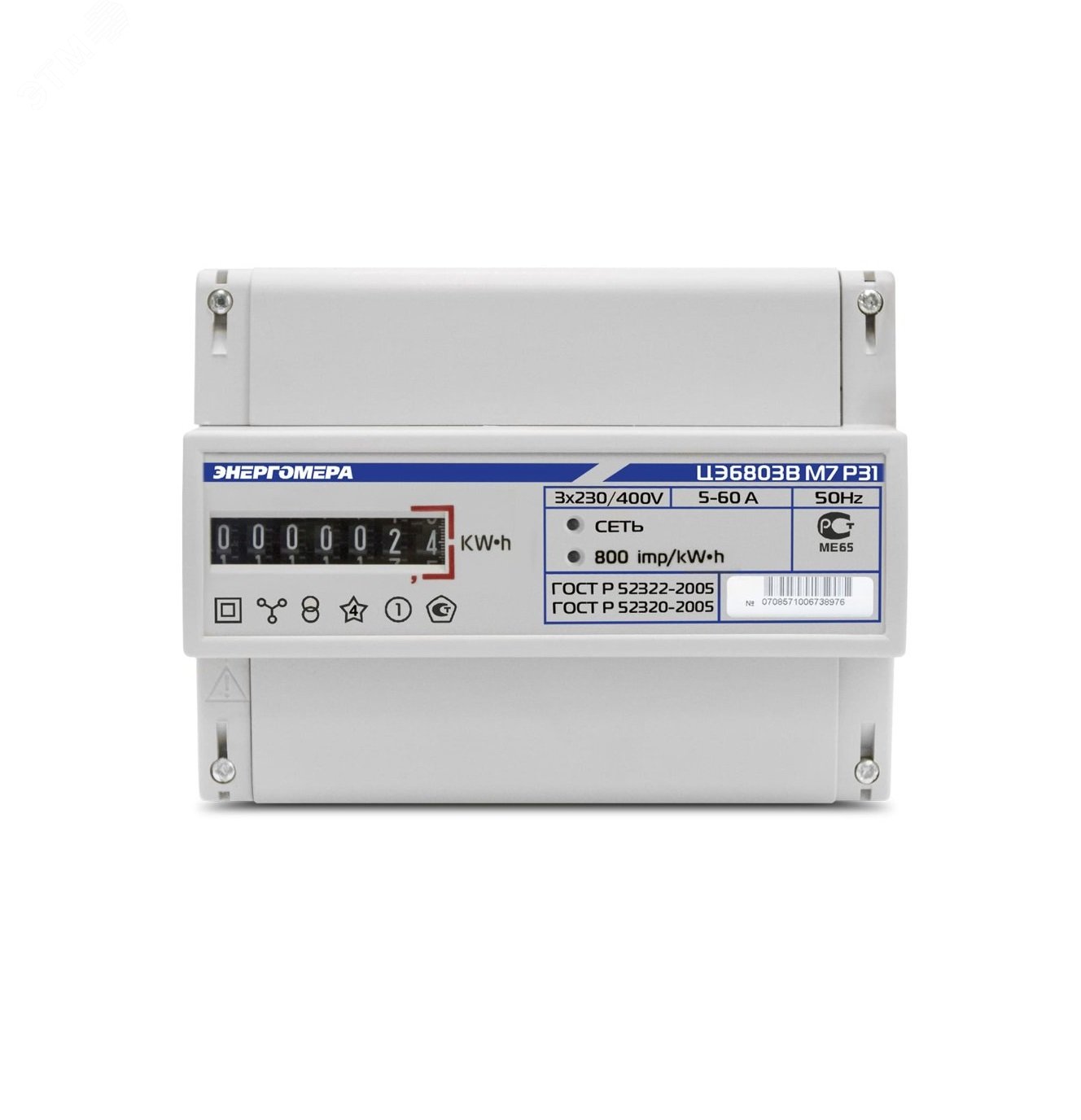

  • Способ крепления – на DIN рейку, винтовым соединением или дюбелями.
  • Наличие системы автоматической передачи данных – актуально для линий, на которых применяется АСКУЭ.

Как снимать показания?

Если счетчик электроэнергии автоматически передает данные, то снимать показания вам не нужно. Так как они попадают на сервер поставщика электроэнергии автоматически, а с внедрением интеллектуальных систем, вы можете отслеживать показания через интернет приложение.

Если такая функция в вашем счетчике электроэнергии отсутствует, то вам на дисплее необходимо определить показания мощности, как правило, в кВт*ч. Для этого выпишите цифровое значение до запятой, десятые в расчете израсходованной мощности по электросчетчику не учитываются.

Как снять показания электросчетчика

 Затем вычтите из полученных данных оплаченный объем электроэнергии за прошлый месяц – это и будет нужная вам величина.

Если вы используете двухтарифный счетчик электроэнергии, то съем показаний будет отличаться. Более детальную информацию об этом вы можете почерпнуть в соответствующей статье: https://www.asutpp.ru/dvuhtarifnyy-schetchik-elektroenergii.html

Нюансы эксплуатации

В ходе эксплуатации важно обеспечивать равномерную загрузку фазных проводников в линии, чтобы избежать перекоса. Поэтому распределение однофазных электроприборов для трехфазного счетчика следует заранее рассчитать.

Заметьте, в ходе эксплуатации все электронные модели крайне чувствительны к перепадам напряжения и превышению токовой нагрузки. Поэтому такой трехфазный счетчик необходимо защитить от повреждений токами короткого замыкания, для чего со стороны линии и со стороны подключаемых электрических приборов устанавливается защитная аппаратура.

Важно не допускать воздействия неблагоприятных атмосферных, погодных и других факторов на счетчик электроэнергии, так как это может привести к его выходу со строя или другим нарушениям работоспособности.

Типовые часто задаваемые вопросы от читателей

Как подключить 3-х фазный электросчетчик Энергомера СЕ307 R33.043?

Вот схема подключения установленного у вас электросчетчика:

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-vklyucheniya-elektroschetchika.jpg

Прошу заметить, все схемы подключения обязательно сверяйте с паспортом, установленного у вас прибора учета электроэнергии. Все дело в том, что это материалы официального производителя «Энергомера». Если у вас установлено, все-таки, оборудование другой фирмы, могут быть некоторые отличия, поэтому лучше перепроверьте.

Также обратите внимание, узел учета электрической энергии находится на балансе управляющей компании, поэтому самостоятельно вы не имеете права менять способ подключения или вносить какие-то коррективы.
Лучше обратитесь в электроснабжающую организацию с соответствующим заявлением об обнаруженных проблемах в работе узла учета электроэнергии и просьбой принять соответствующие меры. Это их работа, за которую они отвечают, так что лучше не подвергайте себя риску получить штрафные санкции.

Список использованной литературы

  • В.А. Рощин «Схемы включения счетчиков электрической энергии: производственно-практическое пособие» 2007
  • В.И. Мозоль «Сбыт электроэнергии» 2016
  • В. Г. Родионов «Энергетика: проблемы настоящего и возможности будущего» 2010
  • В. Лебедев «Микропроцессорные счетчики электроэнергии» 2017

- Новые трехфазные интеллектуальные электросчетчики серии АЛЬФА СМАРТ AS3500 - Счётчики электроэнергии

Компания Эльстер Метроника приступает к выводу на рынок России и стран СНГ нового трехфазного многотарифного интеллектуального электросчетчика серии Альфа Смарт AS3500.

Счетчик AS3500 является продолжением развития линейки трехфазных счетчиков группы Эльстер серии AS1440 и дополняет новую продуктовую линейку счетчиков электроэнергии, в которой уже выпускается однофазный смарт счетчик этой серии AS300.

Электросчетчики AS3500 созданы на основе инновационной технологии Альфа Смарт, разработанной Эльстер, и предлагает гибкую платформу, которая удовлетворяет существующим и предвидимым в ближайшем будущем требованиям для систем Smart Metering.

Назначение
Счетчики электрической энергии трехфазные многофункциональные Альфа Смарт AS3500 трансформаторного или непосредственного включения предназначены для учета активной и реактивной энергии в цепях переменного тока, хранения в профиле нагрузки данных об энергопотреблении и измеренных параметрах сети, а также для передачи измеренных или вычисленных параметров при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Для построения систем АСКУЭ на базе счетчиков Альфа AS3500 могут быть использованы различные типы связи со счетчиком: цифровые интерфейсы RS-232 или RS-485, импульсные каналы, а также встраиваемые модули коммуникации: GSM/GPRS-модем, PLC-модем, RF модуль, Ethernet модуль .

При применении цифровых интерфейсов удается более полно использовать функциональные возможности счетчика для получения информации об учете электроэнергии, параметрах сети, о процессе эксплуатации, результатах самодиагностики, а также для управления нагрузкой. Цифровые интерфейсы могут использоваться и в случае повышенных требований к достоверности переданной или принятой информации, поскольку протокол обмена счетчика Альфа AS3500 предусматривает выдачу подтверждения о правильности принятой или переданной информации. Эта особенность позволяет создавать надежные системы АСКУЭ, где счетчики являются одним из главных элементов. Счетчик Альфа AS3500 помимо учета электроэнергии обладает расширенными функциональными возможностями в части измерения параметров электрической сети, проведения тестов параметров сети, ведения графиков по параметрам сети.

Счетчик Альфа AS3500 имеет современный удобный и безопасный корпус, позволяющий осуществлять установку в электротехнический шкаф, используя стандартное расположение монтажных отверстий.

Функциональные особенности счетчика Альфа Смарт AS3500

  • Измерение и учёт активной и реактивной энергии и мощности с классом точности 0,5S; 1 и 2,
  • Измерение параметров сети и мониторинг сети,
  • Гибкая тарификация
    - 24 суточных , 12 недельных профилей,
    - 12 сезонов,
    - 3 контракта с различными поставщиками электроэнергии.
  • Передача измеренных или вычисленных параметров на диспетчерский пункт по различным каналам связи
    - интерфейсы RS-485 + модули коммуникации (PLC, GSM/GPRS, RF).
  • Запись и хранение данных графиков нагрузки и параметров сети в памяти счётчика
    - Профиль нагрузки – 300 суток, 2 канала по 30 минут.
  • Подтверждение правильности принятой и передаваемой информации,
  • DLMS Протокол,
  • OBIS коды на ЖКИ,
  • Функция самодиагностики,
  • Надёжный корпус и расширенные функции защиты
    - Фиксация воздействия электромагнитного поля,
    - Защита метрологически значимой части,
    - Расширенный журнал событий – до 450 записей.
  • Интегрированный контактор 100А  с функцией отключения/включения нагрузки.

Соответствует требованиям технической политики по учету электроэнергии ОАО "Россети".

Эльстер Метроника (http://www.elstersolutions.com)
Эльстер Метроника – ведущий российский разработчик и производитель оборудования для автоматизированных систем учета электроэнергии. Компания входит в группу ELSTER, которая объединяет крупнейших в мире производителей приборов и систем учета электроэнергии, тепла, воды и газа.





Счетчик электроэнергии трехтарифный. Классификация и основные производители трехфазных счетчиков

Трехфазные счетчики электрической энергии - предназначены для измерения и учета потребленной активной и реактивной энергии в трех проводных и четырех проводных сетях. Устанавливаются в щитахГРЩ, ВРУ, шкафах учета и распред шкафах комплектных трансформаторных подстаниций 35 кВ , 10кВ , 6 кВ

В связи с тем, что трехфазные электросчетчики используются преимущественно в производственном секторе и коммерческом секторе, большинство счетчиков обладают расширенным функционалом по сравнению с однофазными и большими максимальными токами.

Классификация трехфазных электросчетчиков.



  • Типы учета измеряемой электроэнергии
    • Учет активной электроэнергии – учитывается только электроэнергии, которая была использована на совершение полезной работы выделенной при прохождении тока через проводники.
    • Учет активной и реактивной энергии – раздельной измеряется активная энергия и реактивная, возникающая при работе устройств с индуктивной нагрузкой.
  • Максимальный измеряемый ток - максимальный измеряемый при прямом включении счетчиком ток, в пределах которого точность измерения не выходит за пределы согласно указанному классу точности. При трансформаторном подключении максимальный измеряемый ток ограничивается током первичной обмотки трансформатора.
  • Номинальное напряжение счетчика – напряжение, при котором показания электросчетчика не выходя за пределы указанного класса точности.
  • Интерфейсы связи – в связи с необходимостью встраивания трехфазных счетчиков электроэнергии в промышленные сети автоматизации и учета, электросчетчики большинства серий имеют большой выбор по типам интерфейсов связи.
  • По способу соединения к сети: прямое подключение к сети или через измеительные трансформаторы тока Т 0,66 или ТТИ 0,66



Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

  • индукционные
  • электронные (статические)

2. По классу точности счетчики:

  • рабочие
  • образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

  • однофазные (1ф 2Пр однофазный двухпроводный)
  • трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
  • трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

  • одноэлементные (для однофазных сетей (1ф 2Пр))
  • двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
  • трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

  • прямого включения счетчика
  • трансформаторного включения счетчика:
  • подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
  • подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
  • подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

  • простые
  • многофункциональные

7. По количеству тарифов:

  • однотарифные
  • многотарифные

8. По видам измеряемой энергии и мощности:

  • активной электроэнергии (мощности)
  • реактивной электроэнергии (мощности)
  • активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

  • Класс точности не хуже 0,5S
  • Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
  • Наличие сертификата об утверждении типа

Функциональные требования:

  • Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
  • Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
  • Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
  • Ведение автоматической коррекции времени
  • Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
  • Защиту от несанкционированного доступа к информации и программному обеспечению
  • Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

  • попытки несанкционированного доступа
  • факты связи со счетчиком, приведших к каким-либо изменениям данных
  • изменение текущих значений времени и даты при синхронизации времени
  • отклонение тока и напряжения в измерительных цепях от заданных пределов
  • отсутствие напряжения при наличии тока в измерительных цепях
  • перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Однофазные и трехфазные электросчётчики - схемы подключения, принцип работы, классы точности

Для учёта количества потребления электроэнергии, измеряемой в киловатт-часах, используются электрические счётчики. Электрические счётчики однофазные и тркхфазные ведут суммарный учёт потребления в сетях переменного тока. По типу электрической сети, конструктивному исполнению, схеме подключения, классу точности, виду измеряемой электроэнергии и т.д. электрические счётчики можно разделить на разные виды и типы.

Однофазнные и трёхфазные счетчики

Счётчики электроэнергии бывают двух основных видов: для однофазной сети переменного тока 220В и для трёхфазной сети переменного тока 380В. Т.е. счётчики бывают однофазными и трёхфазными.

Однофазные счётчики в основном используются в бытовых электрических сетях, т. е. там, где потребители электроэнергии работают от электрической сети напряжением 220В. Например, потребителем может быть обычная бытовая техника или комнатное освещение.

Трёхфазные счётчики используются на предприятиях, где основная электрическая нагрузка – это трёхфазные потребители. В качестве трёхфазных потребителей могут выступать силовые трансформаторы и трёхфазные электродвигатели. Также в качестве трёхфазной нагрузки могут выступать и однофазные потребители, но распределённые по разным фазам.

Принцип действия

По принципу действия счётчики бывают индукционными (электромеханическими) и электронными (статическими). Первые наиболее распространены, т.к. они были изобретены значительно раньше. По сравнению с электронными счётчиками, счётчики индукционные морально устарели. Кроме того у них больше погрешность и они способны вести только простой учёт потребления электроэнергии.

Наблюдать работу счётчика можно по крутящемуся диску. Чем быстрее крутится диск, тем большая нагрузка проходит через счётчик в данный момент времени. На индукционном счётчике обычно указывается, сколько оборотов диска соответствует 1кВт*ч потреблённой электроэнергии. Подсчёт электроэнергии выполняется по механическому счётному механизму.

Электронные (современные) счётчики по своим параметрам на много лучше устаревших индукционных. Они более точны, позволяют вести многотарифный учёт электроэнергии. Кроме того они способны хранить данные потребления по времени суток, по дням, месяцам и т.д. Многие модели электронных счётчиков способны передавать данные учёта по сети или по каналу мобильной связи, т.е. существует возможность удалённого снятия показаний.

Наблюдать работу электронного счётчика можно по миганию светового индикатора, находящегося на счётчике. Чем чаще происходит мигание, тем большая нагрузка проходит через счётчик. На электронном счётчике должно указываться количество световых импульсов, соответствующее потреблению 1кВт*ч электроэнергии.

У многих электронных счётчиков имеется жидкокристаллический дисплей, на котором можно наблюдать потребление электроэнергии.

Класс точности счетчика

Класс точности – это погрешность устройства, указанная в процентах. По классу точности электрические счётчики можно разделить на рабочие и образцовые (эталонные).

Рабочие счётчики используются для постоянного и непрерывного учёта в электрических сетях. Образцовые счётчики служат для контрольной поверки рабочих счётчиков.

Вид измеряемой электроэнергии

По виду измеряемой электроэнергии устройства делятся на счётчики активной электроэнергии, счётчики реактивной электроэнергии и комбинированные счётчики (активно-реактивной электроэнергии).

Способ подключения

В зависимости от схемы подключения счётчики бывают прямого и непрямого включения. Счётчики прямого включения используются в сетях с потребителями небольшой мощности. В основном это обычные однофазные устройства учёта, но могут быть и трёхфазные счётчики прямого включения.

Счётчики непрямого включения устанавливаются для учёта в сетях, где прямой учёт невозможен ввиду большой токовой нагрузки, проходящей в сети. Обычно большие токи протекают в трёхфазных сетях переменного тока.

Для непрямого учёта используются трансформаторы тока, вторичные обмотки которых подключаются непосредственно к счётчику.

Для подсчёта электроэнергии в высоковольтных сетях применяют высоковольтные счётчики прямого включения или счётчики, ведущие учёт через высоковольтные трансформаторы тока и трансформаторы напряжения.

Схемы подключения трех и однофазных счетчиков

Однофазный счётчик

Данный счётчик подключается достаточно просто. К нему подходят четыре провода: фаза-вход, фаза выход, ноль-вход и ноль-выход.

Фаза-вход – фазный провод, идущий от сети. Фаза-выход – провод, идущий к потребителям (к нагрузке). Ноль-вход – нулевой провод, идущий от сети. Ноль-выход – нулевой провод, идущий к нагрузке.

Главное в подключении однофазного счётчика – не перепутать клеммы при подключении фазных и нулевых проводников.

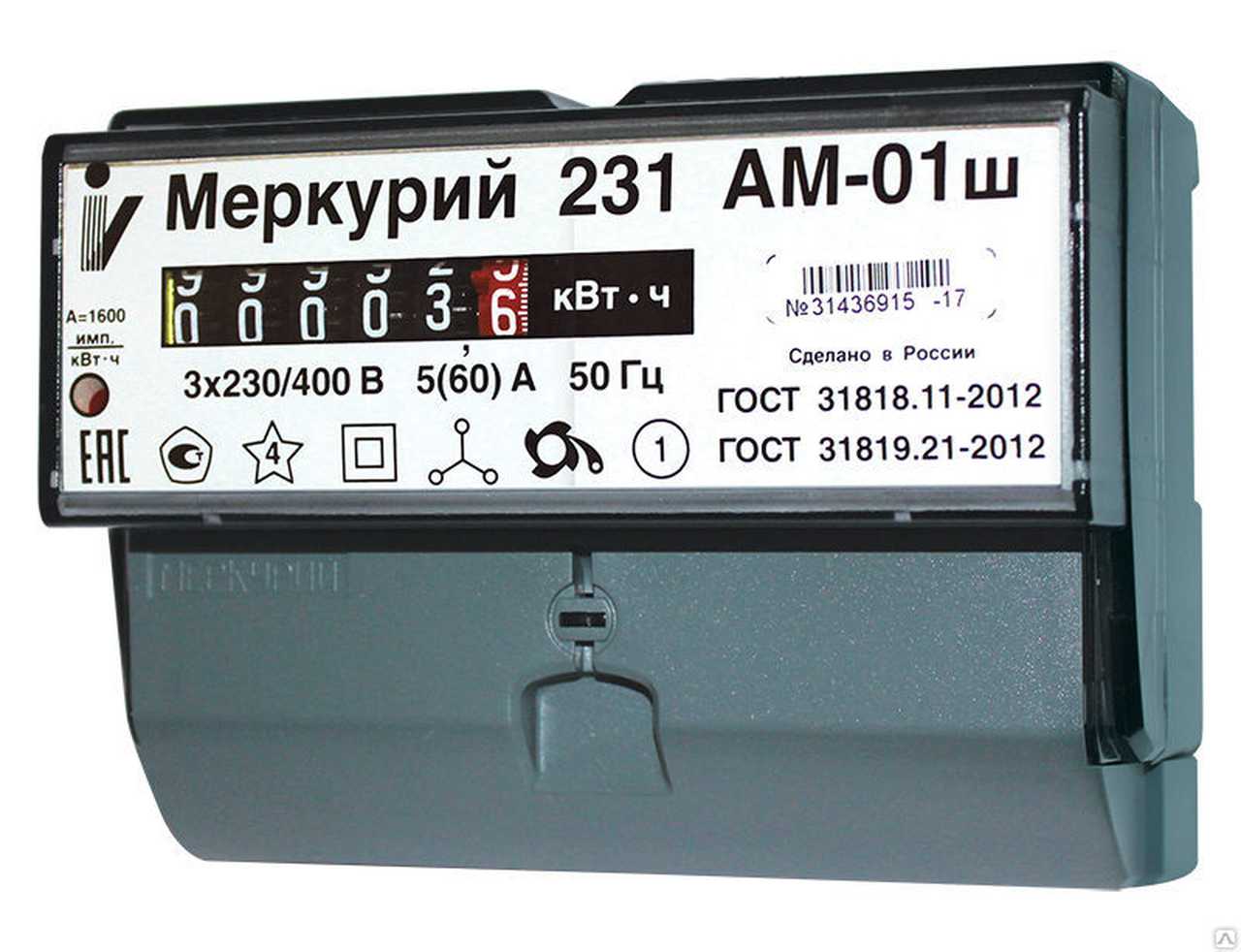

Трёхфазный счётчик

Трёхфазные счётчики в сетях 380В подключаются по различным схемам:

● прямое включение;

● полукосвенное;

● схема «звезда».

Трёхфазный счётчик прямого включения подключается аналогично однофазному счётчику, но стой лишь разницей, что количество входных и выходных фазных проводов будет в три раза больше. Т.е. на каждую из трёх фаз будет один входящий и один выходящий провод. В итоге получается, что к счётчику подключаются восемь проводов.

Трёхфазные счётчики непрямого включения (полукосвенное, схема «звезда») используют в связке с трансформаторами тока. Вторичные обмотки трансформаторов тока подключаются к токовым клеммам счётчика. При подключении необходимо обязательно учитывать полярность первичной и вторичной обмоток трансформаторов тока. От этого зависит правильная работа счётчика и, соответственно, правильный учёт электроэнергии.

Стоит отметить, что подключение всех видов электросчётчиков должны производить представители энергоснабжающей организации. Кроме самого подключения они производят и пломбировку счётчика. Если счётчик электронный и программируемый, то сотрудники энергосбыта производят и соответствующие его настройки.

Honeywell Elster - Счетчики электроэнергии - Продукты - РФ/СНГ, Грузия

Компания производит микропроцессорные многофункциональные трёхфазные счётчики для перетоков, генерации, высоковольтных подстанций, распределительных сетей и промышленных потребителей, а также бытовые однофазные электросчетчики.


Основная особенность технологии АЛЬФА, применяемой при производстве счётчиков электроэнергии, состоит в изготовлении измерительных микропроцессоров по специальной технологии, обеспечивающей 100% соблюдение метрологических характеристик счётчиков. Это позволяет выпускать продукцию с требуемыми характеристиками без операции выбора годных и отбраковки не удовлетворяющих стандарту изделий.



Все производимые счётчики проходят этапы калибровки, программирования, тестирования и поверки. Заказчик получает уже поверенный счётчик, опечатанный пломбами завода и Госстандарта.

Электросчетчик АЛЬФА СМАРТ AS100
Новый однофазный интеллектуальный счетчик электроэнергии для бытового сектора с Wi-Fi коммуникацией, является частью технического решения Эльстер Метроника по учету электроэнергии у бытовых потребителей. AS100 разработан с учетом современных требований к приборам учета и элементам системы учета электроэнергии, включая поддержку перспективной технологии Интернет вещей (IoT).
С более подробной информацией можно ознакомиться здесь.
СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ АЛЬФА А3
АЗ – трехфазный счетчик электроэнергии для измерения и учёта активной, реактивной энергии и мощности в трехфазных и однофазных цепях переменного тока в многотарифном режиме.

Счетчик предназначен для учёта электроэнергии на электротранспорте и поставляется в вибростойком исполнении.

С более подробной информацией можно ознакомиться здесь.

Счетчик электроэнергии АЛЬФА А1800
Счётчик АЛЬФА А1800 предназначен для установки на перетоки, генерацию, высоковольтные подстанции, в распределительные сети и на промышленные предприятия.

Счетчики электроэнергии АЛЬФА А1800 многотарифные, многофункциональные, микропроцессорные разработаны с применением мирового опыта компании ELSTER в учёте энергоресурсов. АЛЬФА А1800 является дальнейшим развитием счётчиков серии АЛЬФА, АЛЬФА Плюс и ЕвроАЛЬФА, установленных по всему миру в количестве более 4 млн.



С более подробной информацией можно ознакомиться здесь.

Счетчик электроэнергии АЛЬФА А2
Многофункциональные трехфазные счетчики электроэнергии АЛЬФА А2 предназначены для учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного или прямого включения, в одно и многотарифных режимах, использования в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ, АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, измерения и отображения дополнительных параметров трехфазной энергетической сети (токов, напряжений, частоты, мощности, углов сдвига фаз, коэффициента искажения синусоидальности кривых тока и напряжения, гармонического состава кривых тока и напряжения).

Имеет цифровой интерфейс и импульсные каналы. Учет потерь. Прямое включение до 150 А.



С более подробной информацией можно ознакомиться здесь.

Счетчик электроэнергии АЛЬФА А1700
Микропроцессорные многофункциональные счетчики электроэнергии АЛЬФА А1700 предназначены для учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного включения, в одно - и многотарифных режимах с классом точности 1.0, при этом число тарифных зон может достигать 16.

Электрический счетчик АЛЬФА А 1700 трёхфазный, многотарифный, электронный - это разработка концерна Elster в области учета электроэнергии и организации АСКУЭ. Область применения счетчика АЛЬФА А1700 - полный и точный коммерческий и технический учет в крупном промышленном и мелкомоторном секторе.

С более подробной информацией можно ознакомиться здесь.

Электросчетчик АЛЬФА А1140
Трёхфазные микропроцессорные счётчики АЛЬФА А1140 класса точности 1,0 предназначены для учёта электроэнергии в распределительных сетях, в мелкомоторном секторе, у бытового потребителя, а также для технического учёта на промышленных предприятиях.

Электросчетчики АЛЬФА А 1140 трёхфазные, многотарифные, электронные выпускаемые предприятиями группы ЭЛЬСТЕР во многих странах мира, являются лидерами в процессе универсализации приборов учёта и могут использоваться в самых разных точках учёта электроэнергии.



С более подробной информацией можно ознакомиться здесь.

Электросчетчик АЛЬФА СМАРТ AS1440
Счётчик Альфа AS1440 предназначен для измерения и учёта электрической энергии в одно- или многотарифном режиме, отображения и накопления данных об энергии и мощности, параметрах трехфазной электрической сети.

Электросчетчик трёхфазный интеллектуальный АЛЬФА СМАРТ AS1440 создан на основе инновационной технологии Альфа Смарт и объединяет обширный опыт компании Эльстер в области измерительных технологий и внедрения инновационных продуктов.



С более подробной информацией можно ознакомиться здесь.

Счетчик электроэнергии Альфа Смарт AS220
Однофазный счетчик Альфа AS220 непосредственного включения предназначен для учета активной и реактивной энергии в однофазных цепях переменного тока, для хранения в профиле нагрузки данных об энергопотреблении, измеренных параметрах сети, для передачи измеренных или вычисленных параметров при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, для учета и распределений электрической энергии.

Счетчик электрической энергии однофазный Альфа AS220 разработан с применением мирового опыта компании ELSTER в учёте энергоресурсов.

Одним из основных требований к современным счетчикам электрической энергии является возможность адаптации к различным условиям и решениям. Такие функциональные возможности имеет счетчик AS220.

С более подробной информацией можно ознакомиться здесь.



Электросчетчик АЛЬФА СМАРТ AS300
Счётчик Альфа AS300 предназначен дня измерения и учёта активной и реактивной электрической энергии в однофазных цепях переменного тока, отображения и хранения в профиле нагрузки данных об энергопотреблении и измеренных параметрах сети, а также для передачи измеренных и вычисленных параметров при использовании в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Электросчетчики однофазные новые АЛЬФА СМАРТ AS 300 многотарифные, электронные созданы на основе инновационной технологии Альфа Смарт, разработанной Эльстер, и предлагает в высшей степени гибкую платформу, которая удовлетворяет существующим и предвидимым в ближайшем будущем требованиям для концепции Smart Metering.

С более подробной информацией можно ознакомиться здесь.



Счетчик электроэнергии Альфа СМАРТ AS3500
Альфа СМАРТ AS3500 трехфазный счетчик электроэнергии модульной конструкции. Госреестр №58697-14.



Счетчик Альфа АS3500 может использоваться для коммерческого и технического учета электроэнергии в промышленности, учёта в мелкомоторном секторе, общедомового учета, учета у бытового потребителя.




С более подробной информацией можно ознакомиться здесь.



GSM/GPRS МОДЕМЫ СЕРИИ «МЕТРОНИКА 100»
Для удаленного снятия показаний с многофункциональных счетчиков электроэнергии ООО «Эльстер Метроника» предлагает модемы собственного производства – это GSM/GPRS модемы серии «Метроника 100», выдерживающие перенапряжения в сети 0,4 кВ. Модемы разработаны для использования в сети GPRS и размещаются в специальных модулях счетчиков электроэнергии производства ООО «Эльстер Метроника»: AS220, AS3500, A1140, А1700, А1800.



С более подробной информацией можно ознакомиться здесь.

МЕТРОНИКА 300
Mетроника 300 – встраиваемый коммуникационный Ethernet модуль. Устанавливается в коммуникационный блок счетчиков электроэнергии АЛЬФА: AS3500, AS220 и А1140. Позволяет интегрировать счетчики в локальную вычислительную сеть (ЛВС) предприятия.



С более подробной информацией можно ознакомиться здесь.

Что означает трехфазный интеллектуальный счетчик для революции в области интеллектуальной энергетики?

В августе 2020 года мы стали первым в Великобритании установщиком, установившим трехфазные интеллектуальные счетчики SMETS2 для бытовых и коммерческих потребителей энергии.

Установки, первая из которых проводилась в доме клиента Good Energy, а вторая - на малом предприятии, поставленном SSE всего две недели спустя, ознаменовали важные вехи в переходе энергетической системы Великобритании и обеспечили новую разработку, меняющую правила игры. Внедрение смарт-счетчиков в Великобритании.

Но почему именно трехфазный интеллектуальный счетчик SMETs2 представляет собой такой прорыв в нашей революции интеллектуальной энергетики?

И что это означает для технологии автоматизированного считывания показаний счетчиков (AMR), уже используемой многими бизнес-потребителями, которые получают трехфазную электроэнергию? Мы объясним ниже.

Во-первых, что такое трехфазная электроэнергия?

Трехфазная электроэнергия - это тип многофазной системы (метод распределения электроэнергии переменного тока), которая чаще всего используется для обеспечения больших нагрузок электричеством, например, в промышленности, бизнесе или в домах с очень высоким энергопотреблением. .

Что такое трехфазный электросчетчик?

Трехфазный электросчетчик используется для измерения мощности трехфазного источника питания, чаще всего для коммерческого использования. В настоящее время потребители, использующие трехфазное электричество, не могут установить цифровой интеллектуальный счетчик, однако некоторые бизнес-пользователи смогли воспользоваться преимуществами технологии AMR, например трехфазных передовых счетчиков, для регистрации своего потребления электроэнергии.

В 2018 году правительство Великобритании постановило, что поставщикам энергии разрешено предлагать потребителям малого и среднего бизнеса и более крупным предприятиям выбор между усовершенствованным счетчиком AMR и интеллектуальным счетчиком.

Что это значит для бытовых потребителей? Нужен ли мне для дома трехфазный интеллектуальный счетчик?

С появлением нового многофазного интеллектуального счетчика SMETS2 теперь есть возможность для крупных и сложных потребителей электроэнергии присоединиться к революции интеллектуальной, чистой и зеленой энергии.

Большинство домашних хозяйств в Великобритании имеют так называемые «однофазные» счетчики, подключенные к 230 или 240 вольт через два провода. Но есть сотни тысяч домов и предприятий по всей стране, которые работают от трехфазного соединения, подключенного к 400 или 415 вольт тремя активными проводами или «фазами» и одной нейтралью.У этих сайтов другой тип подключения, потому что они используют более высокие нагрузки электричества и / или имеют более сложную домашнюю энергетику, такую ​​как солнечные панели, аккумуляторные батареи или зарядное устройство для электромобилей. До сих пор такие дома и предприятия не могли использовать новейшие технологии интеллектуального учета.

Учитывая, что экологически чистая энергетическая система будущего будет полагаться на такие умные дома, как эти, чтобы самостоятельно генерировать и делиться своей энергией в рамках более умной энергосистемы, это проблема, которую энергетическая отрасль должна решить, и мы с гордостью можем сказать, что мы ее преодолели. неотъемлемая часть разработки решения для рынка: новый трехфазный интеллектуальный счетчик SMETS2.

Важно отметить, что в качестве интеллектуального счетчика второго поколения эта новая технология позволит клиентам подключаться к защищенной общенациональной сети, управляемой компанией Data Communications Company (Smart DCC), обеспечивая плавное переключение между поставщиками энергии.

Если у вас в настоящее время нет трехфазного интеллектуального счетчика, но вы планируете инвестировать в энергосистему умного дома, такую ​​как солнечная генерация или зарядное устройство для электромобилей, вам может потребоваться модернизация счетчика. Если вы обратитесь к поставщику энергии, он проконсультирует вас о ваших потребностях.

Какой вариант для моего бизнеса?

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым устройством AMR, в 2018 году правительство постановило - в интересах поддержания конкурентного рынка - что иностранные клиенты (за исключением микробизнеса) будут по-прежнему иметь возможность чтобы наслаждаться гибкостью выбора между двумя технологиями.

Новая доступность трехфазного интеллектуального счетчика SMETs2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции интеллектуальной энергетики.

Итак, могу ли я установить 3-фазный интеллектуальный счетчик сейчас?

Если вы используете трехфазное электричество у себя дома или на работе, теперь вы можете воспользоваться преимуществами трехфазного интеллектуального счетчика (SMETs2), установленного в вашем помещении. Как ведущий установщик умных счетчиков в Великобритании, мы сейчас работаем с нашими партнерами-поставщиками энергии над развертыванием устройств по всей Великобритании.

Свяжитесь с вашим поставщиком энергии сегодня, чтобы заказать установку.


Еще несколько часто задаваемых вопросов

В чем разница между AMR и технологией интеллектуального счетчика?

Несмотря на схожесть преимуществ, устройства AMR и интеллектуальные счетчики работают по-разному и используют разные технологии.

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым AMR, в 2018 году правительство постановило - в интересах поддержания конкурентного рынка - что иностранные клиенты (за исключением микробизнеса) по-прежнему смогут пользоваться гибкость выбора между двумя технологиями.

Приближающаяся доступность трехфазных интеллектуальных счетчиков SMETs2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции в области интеллектуальной энергетики.

В чем преимущество интеллектуального счетчика для моего бизнеса?

Если вы еще не используете устройство AMR на своем предприятии, установив интеллектуальный счетчик, вы можете присоединиться к революции интеллектуальной энергетики, открывая мир возможностей для снижения потребления энергии и, следовательно, помогая сократить расходы и выбросы углерода.

Интеллектуальный счетчик помогает понять, как расходуется энергия в вашем бизнесе, а при использовании с платформой управления энергопотреблением (например, SmartVision Pro) вы можете отслеживать, отслеживать и принимать меры по снижению потребления.

Благодаря оцифровке энергопотребления в стране интеллектуальные счетчики SMETs2 также помогают внедрять инновационные тарифы, продукты и интеллектуальные технологии. В ближайшие годы интеллектуальные счетчики - например, путем облегчения зарядки электромобилей - помогут стимулировать более гибкое использование энергии, тем самым поддерживая декарбонизацию и более эффективную сеть.

Вот почему интеллектуальные счетчики не только помогут вашему бизнесу, но и сыграют важную роль в достижении цели правительства Великобритании по нулевым выбросам углерода к 2050 году.


Если у вас трехфазное электроснабжение, вы можете зарегистрировать свою заинтересованность в установке интеллектуального счетчика или устройства AMR, связавшись с поставщиком энергии.


Надежный партнер в сфере энергетики

В SMS мы делаем бизнес умнее, сотрудничая с поставщиками энергии для установки интеллектуальных счетчиков и устройств AMR за пределами дома. Мы также обслуживаем британские организации напрямую через наши независимые службы интеллектуального учета и передачи данных в качестве аккредитованного оператора счетчика, менеджера по счетчику и поставщика DCDA.

Помимо измерений, мы дополнительно работаем с промышленностью и государственным сектором над сокращением выбросов углерода до нуля с помощью наших услуг Smart Energy Services. Узнать больше.

Трехфазные счетчики от MWA Technology

Главная »Счетчики электроэнергии» Трехфазные счетчики

Трехфазное электричество подключается на 400 или 415 вольт тремя активными проводами или фазами и одной нейтралью. Это в основном используется в промышленных и крупных коммерческих помещениях, где работают мощные устройства.

Опять же, как и в случае с нашими однофазными счетчиками, все трехфазные счетчики, которые у нас есть, являются счетчиками, утвержденными MID. Обладая классом точности 1 и 2, эти измерители надежны, компактны и легки и предлагают выбор между цифровыми и аналоговыми измерителями.

Трехфазные счетчики ABB EQ Electric серии A

A43 / A44

Закажи в ближайшие

для гарантированной доставки завтра!

A43 / A44

Сделать запрос

Эквалайзеры серии A для трехфазного измерения.Счетчики серии A устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки. Имея главные клеммы в соответствии с DIN 73857 и доступные снизу счетчиков, серия A подходит для многих приложений.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий температурный диапазон
  • Прямое подключение до 80 А
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
A43 Трехфазный A 80A 1000 имп / кВтч
A44 Трехфазный B 6A 5000 имп / кВтч
Вершина

Трехфазные счетчики ABB EQ Electric серии B

B24

Закажи в ближайшие

для гарантированной доставки завтра!

ABB B24

Сделать запрос

Эквалайзеры серии B для трехфазного измерения. Счетчики серии B устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки. Серия B подходит для приложений, где необходимы надежные измерения энергии и где пространство ограничено.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий температурный диапазон
  • Прямое подключение до 65 А
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
B24 Трехфазный B 6A 5000 имп / кВтч
Вершина

Трехфазные счетчики ABB EQ Electric серии C

C13

Закажи в ближайшие

для гарантированной доставки завтра!

ABB C13

Сделать запрос

Измерители EQ серии C - это действительно компактные измерители для трехфазного и трехфазного измерения. Серия C монтируется на DIN-рейку и подходит для установки в распределительные щиты и небольшие потребительские устройства.

  • Трехфазный
  • Импульсный выход
  • Встроенный M-Bus
  • Широкий температурный диапазон
  • Прямое подключение до 40 А
  • Компактный
  • Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
C13 Трехфазный B 40A 1000 имп / кВтч
Вершина

Carlo Gavazzi EM330 Трехфазный счетчик электроэнергии

EM330

Закажи в ближайшие

для гарантированной доставки завтра!

Карло Гавацци EM330

Сделать запрос

Трехфазный счетчик электроэнергии с ЖК-дисплеем с подсветкой, встроенной сенсорной клавиатурой.

Для учета активной энергии с подключением ТТ с двойным тарифным управлением.

Подходит для импорта и экспорта энергии

Сертифицировано в соответствии с Директивой MID Модуль B и Модуль D Приложения II

Характеристики

Класс 1 кВтч EN62053-21, Класс B кВтч согласно EN50470-3

Точность +/- 0,5%

Импульсный выход в стандартной комплектации, RS485 Modbus и опция Mbus

EM330 DIN AV5 ​​3 H 01 PF B 3-фазный счетчик энергии 5A / 400 В переменного тока, ЖК-дисплей, импульсный выход MID

Вершина

Honeywell Elster A1100 Трехфазный счетчик трансформатора тока

A1100

Закажи в ближайшие

для гарантированной доставки завтра!

Honeywell Elster A1100

Сделать запрос

  • Точность - Класс 1 или Класс 2, Директива ЕС 2004/22 / EC (MID) кВтч Класс A или Класс B
  • Прямой или ТТ
  • 3 фазы, 4 провода или 3 фазы, 3 провода
  • Срок службы 16 лет
  • Выход IrDA (Infrared Data Association) для передачи данных биллинга, безопасности и статуса
  • Устойчивость к импульсам 12 кВ
  • DIN 43857 Часть 2 и Часть 4 (кроме центров верхнего крепления)
  • IP53 в соответствии с IEC 60529: 1989
MWA
Код
Описание Прямой ток Рейтинг
A1100 Honeywell Elster Трехфазный счетчик электроэнергии CT 20-100A / 10-60A
Вершина

Honeywell Elster A1140 Трехфазный счетчик трансформаторов тока

A1140

Закажи в ближайшие

для гарантированной доставки завтра!

Honeywell Elster A1140

Сделать запрос

  • Полный ток или ТТ
  • Директива ЕС 2004/22 / EC [MID] кварч
  • Класс 2 или Класс 3
  • Порт связи IEC 62056-21
  • Срок службы 10 лет
  • Устойчивость к импульсам 12 кВ
  • IP54 в соответствии с IEC 60529
  • Программное обеспечение для программирования и чтения WindowsTM Power Master Unit
MWA
Код
Описание Прямой ток Рейтинг
A1140 Honeywell Elster Трехфазный счетчик электроэнергии CT 5/10 / 20-100A

Вершина

Honeywell Elster A1700 Трехфазный счетчик трансформатора тока

A1700

Закажи в ближайшие

для гарантированной доставки завтра!

Honeywell Elster A1700

Сделать запрос

  • Класс точности 0. 2 с или 0,5 с для работы ТТ и Класс 1 или Класс 2 для прямого подключения, ТТ или ТТ / ТН
  • Директива ЕС 2004/22 / EC (MID) Класс A, B или C
  • Прямое подключение, управление ТТ или ТТ / ТН
  • 2-строчный, многоязычный дисплей
  • Обнаружение дисбаланса напряжений
  • Температурная компенсация для поддержания точности RTC при отключении электроэнергии
MWA
Код
Описание Прямой ток Рейтинг
A1700 Honeywell Elster Трехфазный счетчик электроэнергии CT 10-100A

Вершина

Itron ACE3000 тип 100/110

ACE3000

Закажи в ближайшие

для гарантированной доставки завтра!

Итрон ACE3000

Сделать запрос

  • Бытовой трехфазный электронный счетчик с измерением активной энергии
  • Барабанный регистр одно- и двухтарифный
  • Измерение импорта и экспорта
  • Совместим с текущим стандартом подключения
  • Режим регистрации защиты от взлома
  • Долгосрочная работа
  • Сертификат MID
MWA
Код
Описание Текущий рейтинг
ACE3000 Счетчик электроэнергии трехфазный Itron 100 ампер
Вершина

Счетчик энергии Трехфазный четырехпроводной цифровой счетчик электроэнергии на DIN-рейку с ЖК-дисплеем, 50 Гц, 3 x 20 (80A) -


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • ВЫСОКОЕ КАЧЕСТВО - Измеритель изготовлен из высококачественного металла и АБС-пластика, долговечен в использовании. Он полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215. 321-2008 и международного стандарта IEC62053 для однофазных счетчиков энергии класса 1 или уровня 2.
  • ХОРОШИЕ АНТИЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ - Электросчетчик имеет хорошие антиэлектромагнитные помехи, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи электричества и длительный срок службы, удовлетворяет вашим основным требованиям.
  • ПРИМЕНЕНИЕ - Измеритель в основном используется для измерения активной электроэнергии однофазного переменного тока номинальной частотой 50 или 60 Гц. Его следует устанавливать в воздухе, не содержащем агрессивных газов и без пыли, плесени, соляного тумана, конденсата, насекомых и т. Д.
  • ЖК-ДИСПЛЕЙ - Этот счетчик киловатт-часов разработан с 6 + 2-значным ЖК-дисплеем, который точно показывает общее энергопотребление.
  • УСТАНОВКА НА DIN-РЕЙКУ - имеет компактные размеры, легкий вес, красивый внешний вид и передовые технологии.Он принимает стандартную установку на направляющей DIN 35 мм, может использоваться для фиксированной установки в помещении.
› См. Дополнительные сведения о продукте

2 простых способа проверить одно- или трехфазное питание

Однофазное или трехфазное питание, вот в чем вопрос.

Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

Это связано с тем, что в большинстве мониторов энергии используются «зажимы датчика CT» для измерения энергопотребления. А чтобы охватить все, что вы используете, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания. Каждый передатчик может принимать один, два или три зажима. Так что, если вы допустили ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим CT (или два) позже.

Вот два простых способа проверить, подключены ли в вашем доме или офисе одна или три фазы.

1) Однофазный или трехфазный

- Сервисные предохранители

Однофазные блоки имеют один «служебный предохранитель», а трехфазные - три.

Сервисный предохранитель - это большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком.Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

2) Однофазный или трехфазный

- Главный выключатель

Еще один способ отличить три фазы от однофазной - это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». На картинке ниже показано, что я имею в виду.

Однофазный / однополюсный главный выключатель (слева) vs.трехфазный / трехполюсный главный выключатель (справа).

Эти «главные переключатели» обычно находятся на вашей плате счетчика. В больших помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

А как насчет одно- или трехфазной солнечной энергии?

Наш монитор солнечной энергии также требует от вас выбора, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии», как показано в приведенных ниже примерах.

Однофазный солнечный свет (слева) и трехфазный солнечный (справа).

А как насчет двухфазного питания?

Двухфазные источники питания также довольно распространены в Австралии. Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

Как подключить трехфазный счетчик кВтч? Установка трехфазного счетчика энергии.

Как подключить трехфазный счетчик электроэнергии в кВтч? (3-фазный, 4-проводный счетчик энергии)

Установка трехфазного счетчика энергии кВтч

Сегодня мы собираемся показать, что , как подключить и установить трехфазный счетчик энергии кВтч (трехфазный или Многофазный ( 3-фазный, 4-проводный, ) (цифровой или аналоговый счетчик энергии) от источника питания до главного распределительного щита?

Ниже показано подключение трехфазного (трехфазного или многофазного (трехфазного, 4 Wire)) счетчик кВтч (цифровой или аналоговый счетчик энергии) от источника питания к главному распределительному щиту.

Как подключить 3-фазный счетчик электроэнергии

Ниже показано наиболее распространенное внутреннее соединение трехфазного счетчика электроэнергии .

Вот еще один живой пример трехфазного счетчика энергии, который был установлен на главном полюсе источника питания.

Как установить трехфазный счетчик электроэнергии в кВтч?

На приведенных выше графиках и схемах

R = КРАСНАЯ фаза / провод под напряжением от источника питания

Y = ЖЕЛТАЯ фаза / провод под напряжением от источника напряжения питания

B = СИНЯЯ фаза / под напряжением Провод от источника напряжения питания

Линия или IN = Входящая фаза / фаза под напряжением или нейтраль от источника напряжения питания

OUT = Выходная фаза / фаза под напряжением или нейтраль к главному распределительному щиту дома.

Предупреждение : В этом примере показана наиболее распространенная в мире компоновка, но в некоторых областях также есть вариации. В разных странах используются эквиваленты RYB , ABC (старый стандарт) или UVW (более новый стандарт) и, возможно, другие (например, Цветовой код электропроводки ). Настройка может отличаться для другого типа счетчика кВтч или энергии в разных местах по всему миру. Для безопасности. Пожалуйста, свяжитесь с поставщиком и поставщиком услуг, чтобы подтвердить тип подключения перед установкой.

Вам также может быть интересно прочитать в

Что такое однофазные и трехфазные соединения и как выбрать между ними? : Биджли Бачао

  1. На главную ›
  2. Информационные ресурсы›
  3. Счет за электричество ›
  4. Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, должен ли я пойти на это? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса. У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное соединение и дали ему следующее объяснение:

Что такое однофазное и трехфазное соединение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, - это переменный ток (или переменный ток).В однофазном источнике питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам передается переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание - это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание - это питание 415 В через 4 провода, а в доме линия может быть разделена на 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке. Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное - нет.

В качестве аналогии, которая поможет вам понять разницу, возьмем пример шоссе. Если шоссе является однополосным, только несколько двухколесных транспортных средств могут ехать по нему параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не будет, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а вот грузовик, возможно, придется оставить в покое.

Аналогичным образом рассмотрим однофазную магистраль как однополосную магистраль, а трехфазную - как многополосную магистраль. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату). Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что у всех переменного тока есть двигатели, рассчитанные на работу от одной фазы. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что у меня не так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения. Но в Индии мы наблюдали с большинством распределительных компаний, что, если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не запускаете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если имеется три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, и это предотвращает полное отключение сети. Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где у источника питания было много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной к дому нагрузки, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, тогда как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые люди считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (потому что они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому помещению не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн - выпускник ИИТ в Бомбее с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

Тенденции в трехфазном измерении энергии: новая инновационная архитектура изолированного АЦП позволяет использовать трехфазные счетчики энергии с шунтами

Вкратце об идее

В традиционных трехфазных счетчиках энергии используются трансформаторы тока (ТТ) для измерения фазных и нейтральных токов. Одним из преимуществ трансформаторов тока является внутренняя электрическая изоляция, которую они обеспечивают между линией питания, работающей на сотни вольт, и заземлением счетчика, обычно подключенным к нейтрали. ТТ могут достигать хорошей линейности и иметь гибкость для измерения токов в широком диапазоне за счет регулировки передаточных чисел и нагрузочных резисторов. Однако у них есть и недостатки для использования в счетчиках электроэнергии. Во-первых, магнитопровод ТТ может быть насыщен внешними постоянными магнитными полями. Среднестатистическому домовладельцу теперь легко получить чрезвычайно мощные редкоземельные магниты постоянного тока и подать заявку на подделку счетчика.Во-вторых, трансформаторы тока также могут быть насыщены силовым электронным оборудованием, таким как инверторы прямого подключения для распределенной солнечной генерации, которые создают в линии постоянные токи. Производители могут противодействовать этим двум эффектам с помощью экранирования и использования ТТ, устойчивых к постоянному току; однако это увеличивает стоимость, и некоторые предполагают, что для каждого такого трансформатора тока можно найти постоянный магнит, чтобы вмешаться в него. В-третьих, трансформаторы тока вносят фазовую задержку измерения, которая зависит от частоты линейных токов. Если интересует только основная составляющая линейного тока, эту задержку относительно легко компенсировать.Однако измерение содержания гармоник становится все более важным, и очень трудно компенсировать задержки основной гармоники и всех гармоник вместе взятых.

Другие датчики тока реже используются в трехфазных счетчиках, включая датчики di / dt, такие как катушки Роговского или датчики на эффекте Холла. Хотя они могут обеспечить преимущества в некоторых приложениях, у них есть свои проблемы. Например, катушки Роговского обладают превосходной линейностью и могут воспринимать очень высокие токи, но могут быть более сложными в изготовлении и более сложной задачей для достижения хорошей помехоустойчивости, необходимой для точных измерений малых токов.С точки зрения вскрытия они также могут быть восприимчивы к переменным магнитным полям. Датчики на эффекте Холла требуют активной компенсации смещения по температуре и по своей природе чувствительны к магнитным полям.

Шунты и трехфазный измеритель энергии

Использование резистивных шунтов в однофазных счетчиках в последние годы быстро увеличилось, что обусловлено экономией, магнитной стойкостью и размером. Во многих случаях эти однофазные счетчики привязаны к линейному напряжению и, таким образом, исключают необходимость в дополнительной изоляции.В трехфазных счетчиках необходимо решить проблему создания изолирующего барьера между каждым шунтом и сердечником счетчика. Проблемы с нагревом также становятся проблемой, обычно ограничивая использование шунтов счетчиками с максимальным током 120 А или меньше.

Давайте сначала рассмотрим фазу А трехфазной системы и ее нагрузку. Представьте, что для измерения фазного тока используется шунт (рисунок 1).

Рис. 1. Измерение тока и напряжения в фазе А при измерении фазного тока с помощью шунта.

Это точно однофазная конфигурация счетчика энергии: шунт помещается в линию электропередачи, а делитель напряжения определяет напряжение между фазой и нейтралью. Напряжения на шунте и делителе напряжения измеряются аналого-цифровым преобразователем (АЦП). Земля - ​​это полюс шунта, общий с делителем напряжения. Однофазные счетчики в основном бывают бытовыми, и их максимальный ток обычно ниже 120 А. Этот предел и низкая стоимость делают шунты наиболее часто используемыми датчиками тока при измерении однофазной энергии.

Когда эта схема повторяется на всех трех фазах, каждый АЦП имеет собственное заземление (рисунок 2).

Рис. 2. Измерение трехфазного тока и напряжения при измерении фазных токов с помощью шунтов.

Поскольку микроконтроллер (MCU), который управляет всеми из них, находится на одном потенциале с нейтральной линией, для обеспечения связи между АЦП и MCU необходимо изолировать каналы данных. Тогда каждый АЦП должен иметь свой собственный изолированный источник питания (рисунок 3).

Рисунок 3. Трехфазный счетчик с шунтами, отдельными источниками питания и изолированной связью.

Эта архитектура измерителя уже используется: двухканальные АЦП последовательно передают информацию на микроконтроллер через изолирующий барьер с помощью оптопар или масштабных трансформаторов. Изолированные источники питания построены с использованием автономных компонентов или изолированных преобразователей постоянного тока с преобразователями на кристалле.

В идеале все фазные токи и напряжения должны измеряться одновременно, чтобы можно было использовать их мгновенные значения для всестороннего трехфазного анализа.Но показания АЦП на каждой фазе полностью независимы от других, поскольку нет синхронизации АЦП. Это первое ограничение этой архитектуры. Счетчики энергии, в которых используются трансформаторы тока или катушки Роговского, не имеют такой проблемы, поскольку они могут использовать измерительный аналоговый входной каскад (AFE), который считывает все фазные токи и напряжения одновременно.

Другой проблемой этой архитектуры является большое количество компонентов: микроконтроллер, три АЦП, три изолятора многоканальных данных и четыре источника питания.У счетчиков, в которых используются трансформаторы тока, такой проблемы нет, поскольку на печатной плате обычно есть MCU, измерительный AFE и один источник питания.

Тогда как можно создать измеритель, обладающий преимуществами шунтов, с наименьшим количеством компонентов для этой архитектуры (т. Е. Одним микроконтроллером, одним источником питания и тремя АЦП) и одновременно измерять все фазные токи и напряжения?

Изолированная архитектура АЦП

Ответом на эту проблему является создание микросхемы, которая объединяет по крайней мере два АЦП, один изолированный преобразователь постоянного тока в постоянный и изоляцию данных и имеет технологию, которая позволяет АЦП, принадлежащим разным микросхемам, одновременно производить выборку данных (рисунок 4).Источник питания VDD микроконтроллера питает также этот чип. Изолированный преобразователь постоянного тока в постоянный, использующий технологию чипового трансформатора, обеспечивает изолированное питание для первого каскада АЦП. Один АЦП измеряет напряжение на шунте, а второй измеряет напряжение между фазой и нейтралью с помощью делителя напряжения. Земля, определяемая одним из полюсов шунта, является заземлением изолированной стороны микросхемы. АЦП являются сигма-дельта, и только первый каскад размещен на изолированной стороне микросхемы.Битовый поток, выходящий из первого каскада, проходит через преобразователи масштаба кристалла, которые составляют изолированные каналы передачи данных. Биты принимаются неизолированной стороной микросхемы, фильтруются, помещаются в 24-битные слова и передаются на последовательный порт SPI.

Рис. 4. Новая архитектура АЦП, включающая двухканальные АЦП, изоляцию данных и один изолированный преобразователь постоянного тока в постоянный.

Технология преобразователя в масштабе микросхемы является наиболее важным элементом этой новой архитектуры АЦП: запатентованные Analog Devices цифровые изоляторы i Coupler ® обладают большей надежностью по сравнению с оптопарами, меньшими размерами, меньшим энергопотреблением, более высокой скоростью связи и лучшими временными характеристиками. точность.Но этого недостаточно. Изолированные сигма-дельта модуляторы присутствуют на рынке в течение долгого времени, в них используются либо оптопары, либо трансформаторы на кристалле. Наиболее важным вкладом технологии преобразователя в масштабе микросхемы является сопутствующий изолированный преобразователь постоянного тока в постоянный ток iso Power ® , который может быть интегрирован с АЦП, цифровым блоком и изолированными каналами данных в одну и ту же поверхность. низкопрофильный пакет.

Поскольку сердечник преобразователей шкалы микросхемы является воздухом, цифровые изоляторы ответвителя i и преобразователь постоянного тока iso с силовой изоляцией не подвержены влиянию постоянных магнитов, что делает эту сторону измерителя энергии полностью защищенной. к постоянному магнитному вмешательству.Трансформаторы также обладают высокой устойчивостью к переменным магнитным полям. Площадь катушек настолько мала, что для воздействия на поведение катушки iso Power необходимо создать магнитное поле 10 кГц и напряжением 2,8 Тл. Другими словами, нужно было бы создать ток 10 кГц силой 69 кА через провод и отвести этот провод на 5 мм от кристалла, чтобы повлиять на поведение трансформаторов масштаба кристалла.

Информация передается через изолирующий барьер с использованием очень высокочастотных импульсов ШИМ.Это создает высокочастотные токи, которые распространяются по печатной плате, вызывая краевое и дипольное излучение. Нагрузка изолированного преобразователя постоянного тока в постоянный составляет только первый каскад сигма-дельта АЦП, и ее величина хорошо известна. Таким образом, катушки были разработаны для известной нагрузки, что снижает излучение, обычно связанное с преобразователями постоянного тока, и устраняет необходимость в четырехслойных печатных платах. Производители счетчиков энергии могут использовать двухуровневые печатные платы и пройти требуемый стандарт CISPR 22 класса B при использовании ИС с этой архитектурой.

Чтобы сделать интерфейс с MCU как можно более простым, цифровой блок микросхемы выполняет фильтрацию битового потока, поступающего с первого каскада, и создает 24-битные выходы АЦП через простой подчиненный последовательный порт SPI. Поскольку счетчик энергии имеет по одному изолированному АЦП на каждой фазе, проблема получения когерентных выходных сигналов АЦП остается. Первый каскад АЦП может производить выборку в один и тот же точный момент на всех фазах, если они работают с одинаковыми часами. Это легко сделать, если сигнал CLKIN с рисунка 4 генерируется MCU.Альтернативой является использование одного кристалла для создания тактовой частоты для одной микросхемы и использование буферизованного сигнала CLKOUT для синхронизации всех остальных изолированных АЦП. Все изолированные АЦП управляются для генерации своих выходов АЦП в один и тот же точный момент. Теперь счетчик энергии может выполнять точный и всесторонний трехфазный анализ с использованием шунтов для измерения тока.

На рисунке 5 представлен трехфазный счетчик с тремя изолированными АЦП. Измеритель имеет только один источник питания, который питает MCU и изолированные АЦП.MCU использует интерфейс SPI для чтения выходных сигналов АЦП от каждой ИС.

Рисунок 5. Трехфазный счетчик с новыми изолированными АЦП.

Предыдущее описание предполагает использование внешнего MCU для выполнения метрологических расчетов. Для производителей счетчиков, которые предпочитают решение, включающее метрологию, можно подключить изолированные АЦП к ИС, которая выполняет все метрологические расчеты, как показано на Рисунке 6.

Рисунок 6. Трехфазный счетчик с новыми изолированными АЦП и метрологической ИС.

Новые продукты на основе этой архитектуры

Эта архитектура уже реализована в новом семействе продуктов Analog Devices: ADE7913, ADE7912, ADE7933 и ADE7932. На рисунке 7 представлена ​​блок-схема ADE7913. Он очень похож на рисунок 4, но имеет дополнительный канал АЦП, который воспринимает вспомогательное напряжение, объединенное с датчиком температуры. Вспомогательное напряжение может быть напряжением на выключателе, а датчик температуры может использоваться для корректировки изменения температуры шунта.ADE7912 - это вариант, в котором нет функции измерения вспомогательного напряжения, но есть датчик температуры.

Рисунок 7. Новый изолированный АЦП ADE7913 на основе этой архитектуры.

ADE7933 и ADE7932 заменяют интерфейс SPI интерфейсом битового потока и в остальном повторяют характеристики ADE7913 и ADE7912 соответственно. Это изолированные АЦП, представленные на рисунке 6. Метрологическая ИС, показанная на рисунке, реализована как ADE7978.

Заключение

Представлена ​​новая архитектура изолированного АЦП.Он содержит преобразователь постоянного тока в постоянный ток iso с изоляцией питания, который использует питание микроконтроллера для питания первого каскада многоканального сигма-дельта-АЦП через изолирующий барьер. Потоки битов, выходящие из АЦП, проходят через изоляторы данных ответвителя i и принимаются цифровым блоком. Этот блок фильтрует их и создает 24-битные выходы АЦП, которые можно читать с помощью простого интерфейса SPI. Один АЦП может измерять ток, проходящий через шунт, второй может измерять напряжение между фазой и нейтралью с помощью делителя напряжения, а третий может измерять вспомогательное напряжение или датчик температуры.Он позволяет использовать трехфазные счетчики энергии с использованием шунтов, обеспечивая полную невосприимчивость к постоянным и переменным магнитным полям и измерение тока без какого-либо фазового сдвига, одновременно снижая общую стоимость системы. Малый форм-фактор обеспечивает очень маленькую печатную плату с очень небольшим количеством компонентов для сборки. Интегрированные силовые трансформаторы iso Power для микросхем разработаны для известной нагрузки АЦП для минимизации излучаемых помех и прошли испытания на соответствие стандарту CISPR 22 класса B с двухслойными печатными платами.

Конечно, измерение тока с помощью шунтов не ограничивается измерением энергии.Мониторинг качества электроэнергии, солнечные инверторы, мониторинг процессов и защитные устройства могут извлечь выгоду из этой новой архитектуры АЦП.

.
Электросчетчики трехфазные: Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
