Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

  1. вначале взглянуть на обозначение корпуса с лицевой стороны;
  2. а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

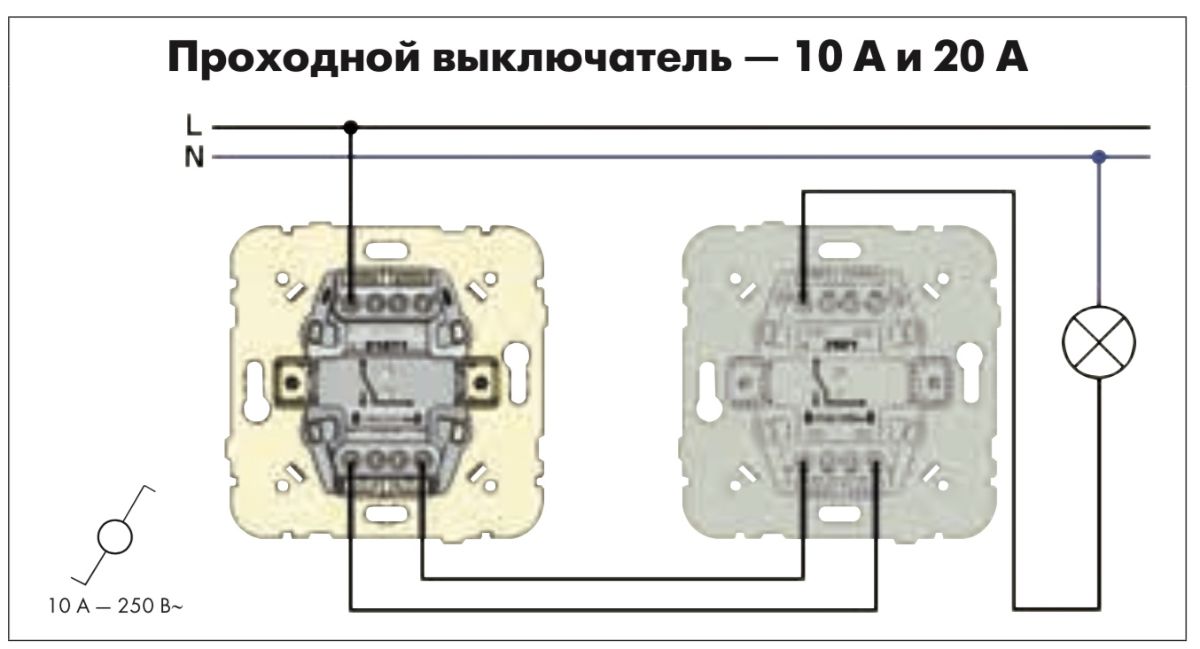

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

  • внутри длинных узких коридоров с последовательным расположением входов в квартиры;
  • на лестницах частного дома между пролетами каждого этажа;
  • в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
  • на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
  • в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

  1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
  2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
  3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
  4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
  5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
  6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
  7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
  8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
  9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
  10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
  11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
  12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

  • французская компания промышленного электротехнического оборудования Schneider Electric;
  • акционерная компания Legrand из Франции;
  • корпорация производителей из Швеции и Швейцарии АВВ;
  • итальянский производитель дизайнерской электрофурнитуры Bticino;
  • турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

устройство, разновидности и принцип работы

На чтение 9 мин Просмотров 147 Опубликовано Обновлено

Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Как работает 2-х клавишный ПВ

Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

Алгоритм включения света производители указывают на клавишах стрелочками.

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

  • для управления светом в ванной и туалете с одного элемента;
  • регулирования яркости лампы на люстре;
  • включения/выключения светодиодной ленты натяжного потолка;
  • активации и отключения ночников;
  • создания освещения в комнате с несколькими лампами;
  • группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

  • Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
  • Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

  • Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
  • Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Схема подключения

Схема подключения проходного выключателя из двух мест

Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

  • распредкороба на 10-30 см ниже линии потолка;
  • основного прибора – ДПВ;
  • светильников в двух комнатах.

После монтажа оборудования его нужно связать в единую систему следующим образом:

  1. Выключить вводной квартирный автомат.
  2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
  3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
  4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
  5. На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

Соединение входных контактов допускается только фазой.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

    Соединение проводов в распредкоробке методом пайки

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВтТок, АДлина, мСечение, мм2
14,634,51
2917,51
313,517,51,5
3,51624,52,5
41821,52,5
627234
836,5256

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

  • Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
  • Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

  • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
  • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
  • Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
  • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
  • Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение двухклавишного переключателя света — RozetkaOnline.COM

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой.

Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам «L1» и «L2″, в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)


              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)


Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.


               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.


Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.


              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.


            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.


               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

  • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.
  • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя. Офис в трех местах

    Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

    При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных сквозных выключателей

    Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест.Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

    Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

    Передняя панель сквозного переключателя может быть оснащена светодиодами с подсветкой для лучшей видимости клавиш в темноте

    Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

    При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

    По интерфейсу ПВ можно разделить на:

    • механические;
    • сенсорный;
    • пульт.

    Последние используются редко из-за непрактичности, но в магазинах их можно найти. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

    На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

    Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

    Места преимущественного размещения

    Проходные выключатели устанавливаются в любых доступных для рук местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

    Если провода обычных выключателей были проложены в гофре, то можно заменить их переходами без повреждения стен

    В основном ДПВ устанавливаются в таких местах:

    1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
    2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
    3. На лестничных маршах.
    4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
    5. В больших залах с несколькими входными дверями на противоположных сторонах.

    Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

    Устройство и схема работы DPV

    Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальной формы.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

    Если есть сомнения в правильности построения электрических схем, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

    Вариант №1 — двухзонное размещение

    ДПВ желательно устанавливать до внутренней отделки помещения.

    Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

    1. Один от источника питания до распределительной коробки.
    2. Два от распределительной коробки до ПВ.
    3. Один от коробки до фары.

    После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

    Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

    Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

    К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

    Основная задача при установке фотоэлектрических модулей — правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

    Вариант №2 — трехзонное размещение

    Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

    Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

    Двойной кроссоверный переключатель имеет необычную конструкцию с сквозным проходом. контакт.Один из проводов, идущих от первого переключателя, всегда подключен к нему, независимо от положения переключателя. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

    Средний крестовой переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.


    По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

    Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

    Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

    Монтаж распределительной коробки

    Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

    Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

    Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

    Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

    Последовательность действий при установке DPV

    Самостоятельная установка двухклавишного проходного переключателя требует не только предварительной теоретической подготовки, но и знания алгоритма работы по установке.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

    Шаг №1: проектирование … На этом этапе выполняются следующие действия:

    1. Нарисовывается общая электрическая схема.
    2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
    3. Подсчитаны метраж необходимых электрических кабелей и их тип.
    4. Расположение переключателей определяется с учетом удобства использования.
    5. Выбирается тип установки: скрытая или открытая (в ящиках).

    Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

    Шаг №2: приобретите кабелей, выключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

    В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не раздавились при фиксации выключателя

    Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

    Шаг №4: и подготовка к монтажу осветительных приборов.

    Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладывают в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

    Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

    Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

    Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

    Шаг 7: подключите к сети и проверьте .

    При успешной проверке системы можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

    Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

    Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

    Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

    Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
    У изделий этого типа много разных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

    Как работает двухклавишный переключатель

    Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
    Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
    Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены при помощи проводов. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

    Характеристики 2-х клавишных переключателей

    Рассмотрим следующий рисунок.

    Как видно из него, 2 фазных провода подключены к 1 устройству, поэтому есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

    Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

    Порядок подключения двухклавишного переключателя

    1. Соедините контактные группы устройств между собой.
    2. Подключить осветительные приборы.
    3. Подключите к ним нейтральный провод и провода от проходного устройства.
    4. Проверить правильность сборки схемы.
    5. Подсоедините фазный провод.

    Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

    Принципы подключения

    Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем, как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

    Варианты схем с разными методами управления

    Двухпозиционное управление

    это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

    При работе с двух точек схема подключения выглядит следующим образом:


    Трехточечное управление

    Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.



    Таким образом, мы видим, что установка и подключение двухклавишного сквозного переключателя не вызывает затруднений, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.


    Также следует обратить внимание на следующее:

    • При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях может просто возникнуть короткое замыкание.
    • Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
    • Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
    • Если используются жилы одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

    Приобретая кабель в специализированном магазине, перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только тестером. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

    Видео: Схема подключения переключателя прямого действия

    Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

    Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

    Двухклавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

    Принцип работы переключателя проходного типа

    Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия кнопки контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

    Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

    Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

    Особенности двухклавишных устройств

    Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

    Промежуточных проводов, соединяющих выключатели, не 2, а 4.

    Это называется «2 входа / 4 выхода». Двухклавишный проходной переключатель, если посмотреть на его схему, напоминает обычное реле с 2 парами контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

    Порядок подключения 2-х клавишного переключателя

    1. Подключение контактных групп устройств друг к другу.
    2. Подключение осветительных приборов.
    3. Подключение к ним нулевого провода и проводов от проходного устройства.
    4. Проверка правильности сборки цепи.
    5. Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

    Схемы подключения

    Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

    Варианты схем по методу контроля

    Изготовлено из двух точек

    Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах — 2, с выходов — 4, обязательна пара запасных. Итого — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва любой из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

    При управлении в двух направлениях схема выглядит так:

    Из трех точек

    Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

    Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль в разветвлении / коробке (по индикатору).

    К сведению:

    • При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
    • В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
    • В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
    • При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

    И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние — не так-то просто. А бывают обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

    Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

    Удачи в «автоматизации» домашнего освещения!

    Приветствую всех начинающих электриков! В этой статье мы попробуем разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? Фактически почти 100 процентов современный ремонт.

    Проходные выключатели очень удобны в быту

    Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что ей так «интересно», что она упала давно спит.И свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

    Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда фонарей много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

    Как подключить двухклавишный проходной переключатель из двух мест

    И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

    Схема управления освещением с двух мест

    А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

    1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

    2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

    3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

    Автоматический выключатель с тремя точками

    Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

    У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но тут есть еще одна проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что подумайте, стоит ли оно того.

    Трехточечная схема управления с перекрестным переключателем

    Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

    Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

    В контакте с

    Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

    Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

    • … Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
    • … Один выключатель установлен возле двери, другой — рядом;
    • … Выключатели устанавливаются в начале и конце помещения.

    Этот список можно хранить довольно долго, так как для каждого случая существует свой вариант использования для систем сквозной коммутации.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

    Читайте в статье

    Что такое сквозной переключатель и его отличие от обычного переключателя

    Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети несколько сложнее, так как подразумевают установку нескольких коммутационных устройств.



    Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

    Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

    Lezard

    Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

    Wessen

    Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

    Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

    Makel

    Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

    Автоматические выключатели Makel обеспечивают возможность соединения в петлю без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

    Модельный ряд Legrand

    Обзор моделей VIKO

    Lezard

    Wessen

    При установке выключателей обязательно по индикатору следить за отсутствием электрического тока.

    Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

    Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

    Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

    Как подключить сквозной коммутатор. Настройка одноклавишного переключателя

    Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест.Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

    Использование проходных выключателей в доме

    Проложив переключатели на разных концах стадиона, концертного зала или других обширных объектов, можно включить все освещение на входе. При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет — на другом выходе такой же проходной выключатель.Электрические цепи С помощью сквозных переключателей вы можете управлять освещением из нескольких разных мест.

    Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.

    Устройство и принцип действия

    Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса.Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильнее было бы называть не выключателем, а выключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.

    При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим. На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.

    Виды

    Как и обычные выключатели, проходные каналы делятся по типу проводки: для внешней проводки, для скрытой проводки.

    По конструкции контактных клемм: клеммы с винтовыми клеммами, зажимные пружинные клеммы.

    По количеству ключей:

    • одноклавишный;
    • двухклавишный;
    • трехклавишный.

    У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.

    Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.


    Схема устройства одно-, двух- и трехпозиционного переключателя

    • одноклавишный переключатель имеет одну входную клемму и два выхода;
    • двойной переключатель — два входа и четыре выхода;
    • Трехклавишный переключатель
    • — три входных и шесть выходных клемм.

    Управление освещением 2-х местное

    Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.

    Схема включения сквозных выключателей

    Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго. Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток.Следующее включение одного из двух выключателей отключает цепь, лампа гаснет.

    Ближе к реальным условиям на схеме подключения показано отключение кабеля и проводки в распределительной коробке. Согласно требованиям Электротехнического кодекса (Правила устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

    • красный — фаза;
    • синий — 0;
    • желто-зеленый — провод заземления.

    Отключение кабелей и проводов в распределительной коробке

    Схема разделена на четыре участка цепочки:

    1. кабель от источника питания 220 В: от защитного устройства в щите до коробки;
    2. кабель от одного проходного переключателя до распределительной коробки;
    3. кабель от другого сквозного переключателя к распределительной коробке;
    4. кабель от осветительного прибора к распределительной коробке.

    В коробку уложено четыре кабеля.

    Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до шкафа при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. К входным контактам переключателей необходимо подключить фазный (красный) провод.

    Для управления двумя группами освещения используется схема для подключения двухканального проходного переключателя. Если человек понимает, как подключать одноклавишные проходные переключатели, он разберется, как подключить тройной переключатель.

    Схема подключения переключателя проходного двухклавишного

    Управление освещением с 3-х мест

    Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

    Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.

    В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.


    Схема управления освещением 3 места

    На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность остается прежней — соблюдается принцип парных переполнений.


    Варианты подключения кросс-переключателя

    В случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

    Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.


    Схема подключения четырех переключателей

    Пример использования

    Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными переключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй — необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.

    Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

    Как подключиться. Видео

    Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.

    Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными — в двух. места, если необходимо.

    Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.

    На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный образец и

    подробное руководство. Это руководство, изложенное в этой статье. Чтобы понять, как устроена и выполнена схема подключения выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.

    Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.

    Приступим к изучению материала по данному вопросу.

    Монтируем провода и установочные элементы схемы

    Установка

    начинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.

    Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
    Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.


    На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.

    Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

    Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.


    Теперь проложите провод от первой монтажной чашки к распределительной коробке.

    Потом со второго.


    Последней необходимой деталью схемы является осветительный элемент (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
    Подключаем провод для дальнейшего подключения осветительного элемента.

    Все элементы подготовлены, приступаем к их подключению.

    Подключение элементов принципиальной схемы

    Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам необходимо соединить элементы схемы.

    Сюда входят:

    • выключатель
    • переключатель проходной — 2 шт.
    • лампа

    Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.


    Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем их. Более подробно рассмотрено подключение двухполюсного автомата.

    Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

    Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.



    Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже — контакты, на которых фаза будет переключать два отходящих провода.


    В нашем примере фаза белая. Подключаем к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.


    Установите его в банку (монтажную чашку).


    Второй сквозной переключатель подключается так же, как и первый.


    Установлено

    Коммутаторы. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.



    Все элементы готовы и подключены.

    Подключение проводов в цепи выключателя

    В нашей коробке четыре провода, пройдемся еще раз:

    • Фонарь (лампочка с патроном).





    Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.


    Заземлители желтого цвета с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.


    Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.


    Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.


    Соединяем между собой, скручивая, два синих провода.


    Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

    Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра на каждой.


    Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.


    Второй оставшийся белый фазовый провод переключателя подключается к лампочке с белой фазой.


    Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.



    Цепь выключателя готова.

    Проверить работу

    Вкручиваем лампочку в патрон.


    Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.



    Включите первый сквозной выключатель, электрическая схема введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.


    Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.


    Закладываем их в распределительную коробку.


    Схема укомплектована, протестирована и готова к работе.

    Цепь выключателя.


    Самодельная схема выключателя помогла сэкономить:

    • поиск и вызов электрика — 200 руб.
    • установка двухполюсного выключателя — 300 руб.
    • установка внутренней распределительной коробки — 550 руб.
    • соединение проводов в распределительной коробке, способ скрутки — 300 руб.
    • установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) — средняя цена 600 руб.
    • установка баночки (стенка кирпич 200 руб — 1 шт), у нас 2 штуки — 400 руб
    • установка проходного выключателя скрытой установки (1 шт. 200 руб.), У нас 2 шт. — 400 руб.
    • прокладка провода открытой высотой до 2 метров (35 рублей — 1 метр), например взять 4 метра — 140 рублей
    • прокладка открытого провода высотой более 2 метров (50 рублей -1 метр), например, возьмем 15 метров — 750 рублей
    • штробление стен 19 метров (120 рублей — 1 метр) — 2280 рублей

    Итого наша экономия составила: 5920 рублей

    Посмотреть стоимость электромонтажных работ можно

    Приятного использования! Надеюсь, эта информация была вам полезна.


    Зачем мне нужен сквозной коммутатор?

    Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, а днище снимается. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.

    Подключение двухкнопочного и трехклавишного проходного выключателя — Фото

    Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:

    • на каждом этаже многоэтажного дома,
    • в длинном коридоре на выходе из нескольких комнат.

    О том, как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.

    Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.

    Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления из разных мест.

    Немного теории о проходных коммутаторах


    Назначение проходного переключателя — переключение электрических цепей. Сравните устройство обычный двойной автоматический выключатель используется для простого подключения, а — для проходного переключателя с одним ключом .


    Схема подключения двухпозиционного переключателя — Фото

    В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи замыкаются, или соединяются, или отключаются. В одном автоматическом выключателе одна размыкается одновременно, а другая замыкается.

    Пример автоматического выключателя


    Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.

    Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.

    Суть работы такого переключателя в перебрасывании контактов — один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.

    Типы проходных переключателей


    Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной выключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.

    Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.

    Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.


    Подключение трехходового проходного выключателя — схема — Фото

    Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.

    Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.

    Схема подключения сквозных выключателей — Видеоинструкция


    Подробнее Видеоматериалы

    Как подключить кнопку пропуска


    Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большой работе. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.

    Из инструментов понадобится перфоратор с битой для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы — понадобится алебастр или цемент с песком. — это, конечно, провода , переключатели , распределительные коробки .

    В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной мало. При отсутствии такового — используйте два трехпроводных.


    Распределительная коробка распределительная, витые провода — Фото

    Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.

    • Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
    • Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
    • В распределительных коробках жилы скручены в соответствии с разработанной схемой.
    • Далее подключается сквозной переключатель.
    • После сборки всей схемы необходимо проверить ее перед подачей напряжения.

    основная задача — Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.

    • С положительным результатом штукатурка и покраска необходимых мест.

    Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил безопасности.

    В статье рассмотрен принцип действия перекидного выключателя, принципиальные схемы подключения выключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.


    Идея создания выключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-е, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.

    Устройство и принцип действия переключателя проходного действия

    Самым простым представителем семейства проходных выключателей является одноклавишный вариант.


    Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.


    Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» — это общий контакт, клеммы «3» и «6» — это выход переключения.

    Принципиальная схема проходного переключателя выглядит так:


    Используя этот эффект, вы можете создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:


    1,2 — выключатели непрерывного действия; 3 — к корпусу лампы

    Подключение сквозного выключателя

    Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.

    1. На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
    2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
    3. Подсоедините клеммы выходного переключателя (как показано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
    4. На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
    5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго проходного переключателя с фазой светильника.
    6. Два других провода, обозначенных цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
    7. Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
    8. Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.

    Вы также можете использовать следующее соединение:


    1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — щеки

    Соберите проходной выключатель в следующей последовательности:

    1. Разбираем выключатель.

    2. Подключить к проходному переключателю провода согласно схеме.


    3. Вставляем выключатель в распределительную коробку и фиксируем в ней.


    4. Закрываем выключатель защитно-декоративными накладками.


    Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.

    Проверка работы цепи

    Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.


    Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

    Двухклавишные проходные переключатели

    Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.


    1 — ключ доступа двухкнопочный; 2 — Проходные переключатели

    Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:


    1, 2 — переключатель двухклавишный сквозной; 3 — к корпусу лампы

    Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

    Собранная схема позволяет независимо включать и выключать две лампы или две лампы из двух разных мест.

    Например, включить лампу № 1, изменив положение первого тумблера.

    Аналогичным образом можно включить вторую лампу.


    Отключение может производиться как первым, так и вторым переключателем.

    Управление освещением из трех и более мест

    В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя — крестового типа.


    Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.


    1, 3 — выключатели сквозные; 2 — крестовой переключатель; 4 — к корпусу лампы

    За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.

    Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.


    Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:


    1 — выключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для переходных выключателей; 4 — крышка крестового переключателя; 6 — распределительная коробка; 7 — к корпусу лампы

    Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.

    Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

    Влад Тараненко, rmnt.ru

    Обычно одна конструкция освещения управляется одним электрическим переключателем. То есть люстру в гостиной можно выключить только из гостиной.

    Кроме того, обычно в одном помещении, при входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.

    Но часто бывают случаи, когда такой способ управления освещением неудобен.

    Когда классическая схема может быть неудобной:

    Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат , разными ключами и независимо друг от друга.

    Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может по очереди переключать фазу с одного контакта на два других.

    Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо освещения, нуждающиеся в такой схеме включения / выключения.

    Элементы схемы

    Схема установки таких устройств несложная, но требует осторожности.

    ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, необходимо к первым двум проложить трехжильный кабель, а при желании установить больше переключателей нужно удлинить четыре -проводим кабель к следующим.

    Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом — последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.

    Если рассматривать компоненты схемы ЛЭП с двумя конструкциями переключающих переключателей , то в нее входят:

    • Распределительная коробка, иначе называемая краном.Он служит для защиты электрических кабельных соединений.
    • Устанавливается в каждой комнате, а в больших комнатах их несколько.
    • Подключение (двух-, трех- и четырехжильное)
    • Устройства двусторонние коммутационные
    • Непосредственно лампа

    Примерные проходные переключатели из двух мест выглядят так:

    • Провод «ноль» идет от источника к отводной коробке, а после него — к лампе.
    • Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
    • Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
    • Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.

    Примерная схема подключения проходной из двух мест представлена ​​ниже на фото:


    Установка системы управления одним осветительным прибором с двух точек проста. Он оформляется следующим образом:

    • На необходимые места для установки коммутационных аппаратов
    • Снимите с них трехжильные кабели
    • Установить электрический светильник или несколько, соединенных параллельно
    • Снимите с него (их) двухжильный кабель
    • Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
    • от электроснабжения, переключающих устройств и электроосвещения
    • Подключите их, как описано выше

    При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.

    Для примера предлагаем посмотреть видео, в котором показана схема подключения проходных переключателей с двух мест:

    Пошаговая установка

    Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:

    • Отключите электроэнергию от квартиры перед началом работ.
    • Внимательно проверьте, где фаза находится, а где ноль .
    • Соединить провода аккуратной скруткой, обжать и изолировать .
    • Hard закрепите на поверхностях распределительной коробки и электрооборудования.
    • Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.

    Схема переключения коммутатора проходного с двух мест:


    Из-за своей конструкции дублирующие электрические переключатели не имеют определенного положения «вкл / выкл». свой собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз другим.

    К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.

    Альтернатива

    Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.

    Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.

    Удобство использования в быту электрических выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.

    Заметная экономия энергии приводит к повсеместной установке подобных устройств.

    Сделать такое управление электрическими осветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.

    В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:

    3-ходовые переключатели и 4-ходовые переключатели

    Управление освещением с помощью двух или более выключателей

    На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей.Нажмите здесь для обзора всех этих страниц.

    Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

    Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

    Вот типичная схема в четырех возможных состояниях.:

    Выключатели должны образовывать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

    Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

    • Красный указывает на наличие горячего провода (120 вольт переменного тока).
    • Зеленый указывает на нейтральный провод с потенциалом земли.
    • Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

    Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

    Управление освещением с помощью трех или более выключателей

    Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.Четырехпозиционный переключатель имеет два положения. В первой позиции контакты подключены напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

    Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

    Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

    Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать любое количество 4-позиционных переключателей.

    Цветовая маркировка

    Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

    Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

    NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через провод белый .

    Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

    Другие варианты

    Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

    Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

    Маркируя провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

    Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

    <Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

    Связанные страницы:


    Электрический выключатель | 3-ходовой | Однополюсные, двухполюсные

    Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

    Однополюсный и трехходовой

    Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной.Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

    Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

    Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

    Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

    Двухполюсные выключатели

    Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока.Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

    Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в вашем центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

    Учебное пособие по физике: два типа соединений

    Когда в цепи с источником энергии присутствуют два или более электрических устройства, существует несколько основных способов их соединения. Их можно соединить последовательно или соединить параллельно .Предположим, что в одну цепь включены три лампочки. При последовательном соединении они соединяются таким образом, чтобы отдельный заряд проходил через каждую из лампочек последовательно. При последовательном соединении заряд проходит через каждую лампочку. При параллельном подключении один заряд, проходящий через внешнюю цепь, будет проходить только через одну из лампочек. Лампочки помещаются в отдельную ветвь, и заряд, проходящий через внешнюю цепь, проходит только через одну из ветвей на обратном пути к клемме с низким потенциалом.Способы подключения резисторов будут иметь большое влияние на общее сопротивление цепи, общий ток в цепи и ток в каждом резисторе. В Уроке 4 мы исследуем влияние типа подключения на общий ток и сопротивление цепи.

    Обычная физическая лаборатория состоит в построении обоих типов цепей с лампами, подключенными последовательно, и лампами, подключенными параллельно. Эти две схемы сравниваются и противопоставляются.

    Основные вопросы, вызывающие беспокойство при такой лабораторной деятельности, как правило, следующие:

    • Что происходит с общим током в цепи при увеличении количества резисторов (лампочек)?
    • Что происходит с общим сопротивлением в цепи при увеличении количества резисторов (лампочек)?
    • Если один из резисторов выключится (т.е. лампочка погаснет ), что произойдет с другими резисторами (лампочками) в цепи? Они остаются на (т.е., лит)?

    Изучение последовательных подключений

    При проведении лабораторных работ для двух типов цепей производятся совершенно разные наблюдения. Последовательная цепь может быть построена путем соединения лампочек таким образом, чтобы оставался единственный путь для потока заряда; луковицы добавляются к той же строке без точки ветвления. По мере того, как добавляется все больше и больше лампочек, яркость каждой лампочки постепенно уменьшается.Это наблюдение является индикатором того, что ток в цепи уменьшается.

    Итак, для последовательных цепей по мере добавления резисторов общий ток в цепи уменьшается. Это уменьшение тока согласуется с выводом о том, что общее сопротивление увеличивается.

    Последнее наблюдение, которое является уникальным для последовательных цепей, — это эффект вынимания лампы из розетки. Если одна из трех лампочек в последовательной цепи вывинчивается из своего патрона, то наблюдается, что остальные лампочки сразу же гаснут.Чтобы устройства в последовательной цепи работали, каждое устройство должно работать. Если один погаснет, погаснут все. Предположим, что вся бытовая техника на домашней кухне подключена последовательно. Чтобы холодильник работал на этой кухне, должны быть включены тостер, посудомоечная машина, мусоропровод и верхний свет. Чтобы одно устройство, включенное последовательно, работало, все они должны работать. Если ток равен , отрежьте от любого из них, он отсечется от всех из них. Совершенно очевидно, что приборы на кухне не подключены последовательно.

    Исследование параллельных подключений

    Используя тот же набор проводов, D-элементов и лампочек, можно таким же образом исследовать параллельные цепи. Можно исследовать влияние количества резисторов на общий ток и общее сопротивление. На схемах ниже изображены обычные способы построения схемы с параллельным подключением лампочек. Следует отметить, что исследование общего тока для параллельных соединений требует добавления индикаторной лампы .Лампа индикатора размещена вне ответвлений и позволяет наблюдать влияние дополнительных резисторов на общий ток. Лампочки, размещенные в параллельных ветвях, показывают только ток, протекающий через эту конкретную ветвь. Поэтому, исследуя влияние количества резисторов на общий ток и сопротивление, нужно внимательно следить за лампочкой индикатора, а не за лампочками, помещенными в ответвления. На диаграмме ниже показаны типичные наблюдения.

    Из показаний лампочек индикаторов на приведенных выше схемах видно, что добавление большего количества резисторов приводит к тому, что лампочка индикатора становится ярче. Для параллельных цепей с увеличением количества резисторов общий ток также увеличивается. Это увеличение тока согласуется с уменьшением общего сопротивления. Добавление резисторов в отдельную ветвь приводит к неожиданному результату уменьшения общего сопротивления!

    Если отдельная лампочка в параллельной ветви вывинчивается из патрона, то ток в общей цепи и в других ветвях все равно остается.Удаление третьей лампочки из патрона приводит к преобразованию схемы из параллельной цепи с тремя лампами в параллельную цепь с двумя лампами. Если бы приборы на домашней кухне были подключены параллельно, то холодильник мог бы работать без включения посудомоечной машины, тостера, мусоропровода и верхнего освещения. Одно устройство может работать без включения других. Поскольку каждое устройство находится в своей отдельной ветви, выключение этого устройства просто прекращает подачу заряда в эту ветвь.По другим ответвлениям к другим приборам по-прежнему будет поступать заряд. Совершенно очевидно, что бытовая техника в доме подключена параллельно.

    Аналогия с платной будкой

    Эффект добавления резисторов совершенно иной, если они добавляются параллельно, по сравнению с их последовательным соединением. Последовательное добавление большего количества резисторов означает увеличение общего сопротивления; однако добавление большего количества резисторов параллельно означает уменьшение общего сопротивления.Тот факт, что можно добавить больше резисторов параллельно и добиться меньшего сопротивления, многих очень беспокоит. Аналогия может помочь прояснить причину этой изначально надоедливой правды.

    Поток заряда по проводам цепи можно сравнить с потоком автомобилей по платной дороге в очень многолюдном мегаполисе. Основными источниками сопротивления на платных дорогах являются посты. Остановка автомобилей и принуждение их к уплате дорожных сборов не только замедляет движение автомобилей, но и в зоне с интенсивным движением транспорта также может вызвать узкое место с резервной копией на многие мили.Скорость, с которой автомобили проезжают через точку на этой платной системе, значительно снижается из-за наличия платы за проезд. Понятно, что пункты пропуска дороги — это главный фактор, препятствующий потоку автомобилей.

    Теперь предположим, что в попытке увеличить скорость потока Управление взимания платы за проезд решает добавить еще две точки взимания платы за проезд на конкретной станции взимания платы, где узкое место создает проблемы для путешественников. Они рассматривают два возможных способа подключения своих платных постов — последовательно или параллельно. При добавлении платных постов (т.е., резисторы) последовательно, они добавляли бы их таким образом, чтобы каждая машина, движущаяся по шоссе, должна была бы последовательно останавливаться на каждой плате за проезд. При наличии только одного пути через пункты взимания платы за проезд каждая машина должна будет останавливаться и платить за проезд в каждой будке. Вместо того, чтобы платить 60 центов один раз в одной будке, теперь им придется платить по 20 центов трижды в каждой из трех платных. Совершенно очевидно, что добавление платных постов последовательно имело бы общий эффект увеличения общего сопротивления и уменьшения общей скорости потока автомобилей (т.э., ток).

    Другим способом добавления двух дополнительных пунктов взимания платы за проезд на этом конкретном пункте сбора платы за проезд может быть параллельное добавление пунктов взимания платы. Каждую будку можно разместить в отдельном филиале. Машины, проезжающие по платной дороге, останавливались только у одной из трех будок. У автомобилей будет три возможных пути, по которым они будут проезжать через станцию ​​сбора платы за проезд, и каждая машина выберет только один из маршрутов. Совершенно очевидно, что параллельное добавление платных постов приведет к снижению общего сопротивления и увеличению общей скорости потока автомобилей (т.е., ток) по платной дороге. Как и в случае добавления дополнительных электрических резисторов параллельно, добавление дополнительных плат в параллельных ветвях создает меньшее общее сопротивление. Обеспечивая большее количество путей (то есть ответвлений), по которым заряд и автомобили могут проходить через узкие места, скорость потока может быть увеличена.

    Мы хотели бы предложить … Зачем просто читать об этом и когда можно с этим взаимодействовать? Взаимодействие — это именно то, что вы делаете, когда используете одну из интерактивных функций The Physics Classroom.Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного средства построения цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Построитель цепей постоянного тока предоставляет учащемуся набор для построения виртуальных цепей. Вы можете легко перетащить источники напряжения, резисторы и провода на рабочее место, а также расположить и подключить их так, как захотите. Вольтметры и амперметры позволяют измерять падение тока и напряжения. Нажатие на резистор или источник напряжения позволяет изменять сопротивление или входное напряжение.Это просто. Это весело. И это безопасно (если вы не используете его в ванне).


    Проверьте свое понимание

    1. Обратите внимание на электрическую проводку, указанную ниже. Укажите, являются ли соединения последовательными или параллельными. Объясните каждый выбор.

    2. Ниже показаны две электрические цепи. Для каждой цепи укажите, какие два устройства подключены последовательно, а какие — параллельно.

    Последовательно? ___________________

    Параллельно? _________________

    Последовательно? ___________________

    Параллельно? _________________

    Техническое обслуживание и устранение неисправностей трех- или трехходового переключателя

    Эта сцена повторяется сотнями… может быть, тысячи домов каждый вечер …

    Долгий день … очень устал … и все, что тебе нужно, это пойти наверх и полежать вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет … как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

    Трехсторонние трассы могут стать серьезным противником.

    Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляют не только неудобства, но и создают реальную угрозу безопасности. Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

    Сразу же хочу сказать вам, что это не статья о проектирование 3-ходовых цепей … это строго касается ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку.Однако для этого не требуется доскональное знание схемотехники. ремонт … главное, чтобы схема была подключена правильно!

    Что такое трехходовая цепь?

    Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор. управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

    Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели.Например, схема с 4 переключателями, управляющими одним приспособление … не редкость в больших помещениях с несколькими точками доступа … есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

    Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки). Только один из них важен для идентификации цели замены … общие ТЕРМИНАЛ.

    Хотя наш рисунок (слева) показывает общий вывод в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

    Иногда самое сложное — это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего терминал … может быть черным (для более нового коммутатора) или может быть другого цвета, чем два терминала для путешественников.

    Что такое общий терминал?

    Общая клемма — одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки).Общий вывод — это «мостик» между силовыми источник питания и нагрузка (обычно это осветительная арматура). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

    Какие путешественники?

    Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-стороннем переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью два путевых троса. Любая дорожная проволока может быть подключенным к любому терминалу путешественника … это не имеет значения!

    Запутались? Нужна картинка?

    Рентгеновский снимок типовой трехходовой цепи …

    Изображение выше любезно предоставлено Левитоном. Производственная компания

    ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

    Замена неисправного трехпозиционного переключателя …

    (Рисунок выше поможет вам понять текст ниже … и визу наоборот!)

    NH рекомендует заменять неисправные трехпозиционные переключатели. ВСЕГДА ЗАМЕНИТЕ ОБЕ ПЕРЕКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого. Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас. за награду, которой хватит на годы или даже десятилетия!

    После того, как вы обнаружите общую клемму, замените неисправный переключатель. простой:

    1) Подключите общий провод к общей клемме нового переключателя.Остальные два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы. В зависимости от проводки в вашем доме оголенный провод заземления прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

    2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет с любого переключателя.

    Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача — определить общий провод.

    Определение общих проводов …

    Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

    Иногда выходит из строя один из переключателей.

    Следующий метод решит обе проблемы сразу.Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для устранения неполадок в 3-ходовой цепи. Выложены у «всех мастеров-электриков». в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

    1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

    2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого коробка. Установите мультиметр как минимум на 110 вольт. Держите один из щупов на известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснись к другому один за другим к цветным проводам. Провод, регистрирующий напряжение — HOT . провод и общий провод для этой коробки.

    ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел за многие годы, стоит уделить этому время. С использованием измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен получить значение напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

    ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБОМ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

    После того, как вы закончили тестирование проводов

    HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут установлены.

    3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель.Присоедините два других провода, путешественников, к двум другим. клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

    4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу. Коснитесь другим щупом каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал».У тебя есть определил общий провод для этой коробки.

    5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а заземляющий провод, если применимо.

    Вверните переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

    ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки вместо светильников можно запутаться с разводкой, если розетки «расколоты»… одна из вилок всегда включена, а другая контролируется настенный выключатель.

    ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, тогда две заглушки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не означает, что розетка разделена. Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН.ЕСЛИ НЕТ, ЭТО НЕ.

    Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

    Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

    После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке. Горячий провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

    Если на один из черных (горячих) проводов подается питание, значит, это провод для вилка «всегда включен». Выключите питание и отметьте, чтобы не перепутать это с проводами 3-проводной цепи. Наслаждаться!!

    Вернуться к списку электрических компонентов

    Как работают электронные компоненты

    Электронные гаджеты стали неотъемлемой частью нашей жизни.Они сделали нашу жизнь комфортнее и удобнее. Электронные гаджеты находят широкое применение в современном мире, от авиации до медицины и здравоохранения. Фактически, революция в электронике и революция в компьютерах идут рука об руку.

    Большинство гаджетов имеют крошечные электронные схемы, которые могут управлять машинами и обрабатывать информацию. Проще говоря, электронные схемы — это линия жизни различных электроприборов. В этом руководстве подробно рассказывается об общих электронных компонентах, используемых в электронных схемах, и о том, как они работают.

    В этой статье я дам обзор электронных схем. Затем я предоставлю дополнительную информацию о 7 различных типах компонентов. Для каждого типа я буду обсуждать состав, принцип работы, а также функцию и значение компонента.

    1. Конденсатор
    2. Резистор
    3. Диод
    4. Транзистор
    5. Индуктор
    6. Реле
    7. Кристалл кварца


    Обзор электронной схемы

    Электронная схема — это структура, которая направляет и управляет электрическим током для выполнения различных функций, включая усиление сигнала, вычисление и передачу данных.Он состоит из нескольких различных компонентов, таких как резисторы, транзисторы, конденсаторы, катушки индуктивности и диоды. Для соединения компонентов друг с другом используются токопроводящие провода или дорожки. Однако цепь считается завершенной, только если она начинается и заканчивается в одной и той же точке, образуя цикл.


    Элементы электронной схемы

    Сложность и количество компонентов в электронной схеме может изменяться в зависимости от ее применения. Однако простейшая схема состоит из трех элементов, включая токопроводящую дорожку, источник напряжения и нагрузку.

    Элемент 1: токопроводящий путь

    Электрический ток течет по токопроводящей дорожке. Хотя медные провода используются в простых цепях, они быстро заменяются токопроводящими дорожками. Проводящие дорожки — это не что иное, как медные листы, наклеенные на непроводящую основу. Они часто используются в небольших и сложных схемах, таких как печатные платы (PCB).

    Элемент 2: Источник напряжения

    Основная функция цепи — обеспечить безопасное прохождение электрического тока через нее.Итак, первый ключевой элемент — это источник напряжения. Это двухконтактное устройство, такое как аккумулятор, генераторы или энергосистемы, которые обеспечивают разность потенциалов (напряжение) между двумя точками в цепи, так что ток может течь через них.

    Элемент 3: Нагрузка

    Нагрузка — это элемент в цепи, который потребляет мощность для выполнения определенной функции. Лампочка — простейшая нагрузка. Однако сложные схемы имеют разные нагрузки, такие как резисторы, конденсаторы, транзисторы и транзисторы.


    Факты об электронных схемах

    Факт 1: Обрыв цепи

    Как упоминалось ранее, цепь всегда должна образовывать петлю, чтобы через нее протекал ток. Однако, когда дело доходит до разомкнутой цепи, ток не может течь, поскольку один или несколько компонентов отключены намеренно (с помощью переключателя) или случайно (сломанные части). Другими словами, любая цепь, не образующая петли, является разомкнутой.

    Факт 2: Замкнутый контур

    Замкнутый контур — это контур, который образует контур без каких-либо прерываний.Таким образом, это полная противоположность разомкнутой цепи. Однако полная цепь, которая не выполняет никаких функций, остается замкнутой цепью. Например, цепь, подключенная к разряженной батарее, может не выполнять никакой работы, но это все еще замкнутая цепь.

    Факт 3: Короткое замыкание

    В случае короткого замыкания между двумя точками электрической цепи образуется соединение с низким сопротивлением. В результате ток имеет тенденцию течь через это вновь образованное соединение, а не по намеченному пути.Например, если есть прямое соединение между отрицательной и положительной клеммами батареи, ток будет проходить через нее, а не через цепь.

    Однако короткое замыкание обычно приводит к серьезным несчастным случаям, так как ток может протекать на опасно высоком уровне. Следовательно, короткое замыкание может повредить электронное оборудование, вызвать взрыв батарей и даже вызвать пожар в коммерческих и жилых зданиях.

    Факт 4: Печатные платы (PCB)

    Для большинства электронных приборов требуются сложные электронные схемы.Вот почему разработчикам приходится размещать крошечные электронные компоненты на печатной плате. Он состоит из пластиковой платы с соединительными медными дорожками с одной стороны и множества отверстий для крепления компонентов. Когда макет печатной платы наносится химическим способом на пластиковую плату, она называется печатной платой или печатной платой.

    Рисунок 1: Печатная плата . [Источник изображения]
    Факт 5: Интегральные схемы (ИС)

    Хотя печатные платы могут предложить множество преимуществ, для большинства современных приборов, таких как компьютеры и мобильные телефоны, требуются сложные схемы, состоящие из тысяч и даже миллионов компонентов.Вот тут-то и пригодятся интегральные схемы. Это крошечные электронные схемы, которые могут поместиться внутри небольшого кремниевого чипа. Джек Килби изобрел первую интегральную схему в 1958 году в компании Texas Instruments. Единственная цель ИС — повысить эффективность электронных устройств при уменьшении их размера и стоимости производства. С годами интегральные схемы становились все более сложными, поскольку технологии продолжают развиваться. Вот почему персональные компьютеры, ноутбуки, мобильные телефоны и другая бытовая электроника с каждым днем ​​становятся все дешевле и лучше.

    Рисунок 2: Интегральные схемы. [Источник изображения]

    Электронные компоненты

    Благодаря современным технологиям, процесс сборки электронных схем был полностью автоматизирован, особенно это касается изготовления микросхем и печатных плат. Количество и расположение компонентов в схеме может варьироваться в зависимости от ее сложности. Однако он построен с использованием небольшого количества стандартных компонентов.

    Следующие компоненты используются для создания электронных схем.


    Компонент 1: Конденсатор

    Конденсаторы

    широко используются для построения различных типов электронных схем.Конденсатор — это пассивный двухконтактный электрический компонент, который может электростатически накапливать энергию в электрическом поле. Проще говоря, он работает как небольшая аккумуляторная батарея, которая накапливает электричество. Однако, в отличие от аккумулятора, он может заряжаться и разряжаться за доли секунды.

    Рисунок 3: Конденсаторы [Источник изображения]
    A. Состав Конденсаторы

    бывают всех форм и размеров, но обычно они состоят из одинаковых основных компонентов. Между ними уложены два электрических проводника или пластины, разделенные диэлектриком или изолятором.Пластины состоят из проводящего материала, такого как тонкие пленки из металла или алюминиевой фольги. С другой стороны, диэлектрик — это непроводящий материал, такой как стекло, керамика, пластиковая пленка, воздух, бумага или слюда. Вы можете вставить два электрических соединения, выступающих из пластин, чтобы зафиксировать конденсатор в цепи.

    B. Как это работает?

    Когда вы прикладываете напряжение к двум пластинам или подключаете их к источнику, на изоляторе возникает электрическое поле, в результате чего на одной пластине накапливается положительный заряд, а на другой накапливается отрицательный заряд.Конденсатор продолжает сохранять заряд, даже если вы отключите его от источника. В тот момент, когда вы подключаете его к нагрузке, накопленная энергия перетекает от конденсатора к нагрузке.

    Емкость — это количество энергии, хранящейся в конденсаторе. Чем выше емкость, тем больше энергии он может хранить. Увеличить емкость можно, сдвинув пластины ближе друг к другу или увеличив их размер. В качестве альтернативы вы также можете улучшить изоляционные качества, чтобы увеличить емкость.

    C. Функция и значение

    Хотя конденсаторы выглядят как батареи, они могут выполнять различные типы функций в цепи, такие как блокировка постоянного тока с одновременным пропусканием переменного тока или сглаживание выходного сигнала от источника питания. Они также используются в системах передачи электроэнергии для стабилизации напряжения и потока мощности. Одной из наиболее важных функций конденсатора в системах переменного тока является коррекция коэффициента мощности, без которой вы не сможете обеспечить достаточный пусковой момент для однофазных двигателей.

    Фильтры для конденсаторов

    Если вы используете микроконтроллер в цепи для запуска определенной программы, вы не хотите, чтобы его напряжение упало, поскольку это приведет к сбросу контроллера. Вот почему дизайнеры используют конденсатор. Он может обеспечить микроконтроллер необходимой мощностью на долю секунды, чтобы избежать перезапуска. Другими словами, он отфильтровывает шумы в линии питания и стабилизирует источник питания.

    Применения удерживающего конденсатора

    В отличие от батареи, конденсатор быстро разряжается.Вот почему он используется для кратковременного питания цепи. Батареи вашей камеры заряжают конденсатор, прикрепленный к вспышке. Когда вы делаете снимок со вспышкой, конденсатор высвобождает свой заряд за доли секунды, генерируя вспышку света.

    Применение конденсатора таймера

    В резонансной или зависящей от времени схеме конденсаторы используются вместе с резистором или катушкой индуктивности в качестве элемента синхронизации. Время, необходимое для зарядки и разрядки конденсатора, определяет работу схемы.


    Компонент 2: резистор

    Резистор — это пассивное двухконтактное электрическое устройство, которое препятствует прохождению тока. Это, наверное, самый простой элемент в электронной схеме. Это также один из наиболее распространенных компонентов, поскольку сопротивление является неотъемлемым элементом почти всех электронных схем. Обычно они имеют цветовую маркировку.

    Рисунок 4: Резисторы [Источник изображения]
    A. Состав

    Резистор — это совсем не модное устройство, потому что сопротивление — это естественное свойство, которым обладают почти все проводники.Итак, конденсатор состоит из медной проволоки, обернутой вокруг изоляционного материала, такого как керамический стержень. Количество витков и толщина медной проволоки прямо пропорциональны сопротивлению. Чем больше количество витков и чем тоньше провод, тем выше сопротивление.

    Также можно встретить резисторы, изготовленные по спирали из углеродной пленки. Отсюда и название резисторы с углеродной пленкой. Они разработаны для схем с низким энергопотреблением, потому что резисторы с углеродной пленкой не так точны, как их аналоги с проволочной обмоткой.Однако они дешевле проводных резисторов. К обоим концам прикреплены клеммы проводов. Поскольку резисторы не учитывают полярность в цепи, ток может течь в любом направлении. Таким образом, не нужно беспокоиться о том, чтобы прикрепить их вперед или назад.

    B. Как это работает?

    Резистор может показаться не очень большим. Можно подумать, что он ничего не делает, кроме потребления энергии. Однако он выполняет жизненно важную функцию: контролирует напряжение и ток в вашей цепи.Другими словами, резисторы дают вам контроль над конструкцией вашей схемы.

    Когда электрический ток начинает течь по проводу, все электроны начинают двигаться в одном направлении. Это похоже на воду, текущую по трубе. По тонкой трубе будет течь меньше воды, потому что у нее меньше места для ее движения.

    Точно так же, когда ток проходит через тонкий провод в резисторе, электронам становится все труднее двигаться через него. Короче говоря, количество электронов, проходящих через резистор, уменьшается с увеличением длины и толщины провода.

    C. Функция и значение У резисторов

    есть множество применений, но три наиболее распространенных — это управление током, деление напряжения и цепи резистор-конденсатор.

    Ограничение тока

    Если в цепь не добавить резисторы, ток будет опасно высоким. Это может привести к перегреву других компонентов и их повреждению. Например, если вы подключите светодиод напрямую к батарее, он все равно будет работать.Однако через некоторое время светодиод нагреется, как огненный шар. В конечном итоге он сгорит, поскольку светодиоды менее устойчивы к нагреву.

    Но, если ввести в схему резистор, он снизит протекание тока до оптимального уровня. Таким образом, вы можете дольше держать светодиод включенным, не перегревая его.

    Делительное напряжение Также используются резисторы

    для понижения напряжения до нужного уровня. Иногда для определенной части схемы, такой как микроконтроллер, может потребоваться более низкое напряжение, чем для самой схемы.Здесь на помощь приходит резистор.

    Допустим, ваша схема работает от аккумулятора 12 В. Однако для микроконтроллера требуется только питание 6 В. Итак, чтобы разделить напряжение пополам, все, что вам нужно сделать, это подключить последовательно два резистора с равным сопротивлением. Проволока между двумя резисторами снизит наполовину напряжение вашей цепи, к которой может быть подключен микроконтроллер. Используя соответствующие резисторы, вы можете снизить напряжение в цепи до любого уровня.

    Резисторно-конденсаторные сети Резисторы

    также используются в сочетании с конденсаторами для создания интегральных схем, содержащих массивы резистор-конденсатор в одной микросхеме.Они также известны как RC-фильтры или RC-сети. Они часто используются для подавления электромагнитных помех (EMI) или радиочастотных помех (RFI) в различных инструментах, включая порты ввода / вывода компьютеров и ноутбуков, локальные сети (LAN) и глобальные сети (WAN), среди прочего. Они также используются в станках, распределительных устройствах, контроллерах двигателей, автоматизированном оборудовании, промышленных приборах, лифтах и ​​эскалаторах.


    Компонент 3: Диод

    Диод — это устройство с двумя выводами, которое позволяет электрическому току течь только в одном направлении.Таким образом, это электронный эквивалент обратного клапана или улицы с односторонним движением. Он обычно используется для преобразования переменного тока (AC) в постоянный ток (DC). Он изготовлен либо из полупроводникового материала (полупроводниковый диод), либо из вакуумной трубки (вакуумный ламповый диод). Однако сегодня большинство диодов изготовлено из полупроводникового материала, особенно из кремния.

    Рисунок 5: Диод [Источник изображения]
    A. Состав

    Как упоминалось ранее, существует два типа диодов: вакуумные диоды и полупроводниковые диоды.Вакуумный диод состоит из двух электродов (катода и анода), помещенных внутри герметичной вакуумной стеклянной трубки. Полупроводниковый диод состоит из полупроводников p-типа и n-типа. Поэтому он известен как диод с p-n переходом. Обычно он изготавливается из кремния, но также можно использовать германий или селен.

    B. Как это работает?
    Вакуумный диод

    Когда катод нагревается нитью накала, в вакууме образуется невидимое облако электронов, называемое пространственным зарядом.Хотя электроны испускаются катодом, отрицательный объемный заряд отталкивает их. Поскольку электроны не могут достичь анода, через цепь не протекает ток. Однако, когда анод становится положительным, объемный заряд исчезает. В результате ток начинает течь от катода к аноду. Таким образом, электрический ток внутри диода течет только от катода к аноду и никогда от анода к катоду.

    Соединительный диод P-N

    Диод с p-n переходом состоит из кремниевых полупроводников p-типа и n-типа.Полупроводник p-типа обычно легируется бором, оставляя в нем дырки (положительный заряд). С другой стороны, полупроводник n-типа легирован сурьмой, добавляя в него несколько дополнительных электронов (отрицательный заряд). Таким образом, электрический ток может протекать через оба полупроводника.

    Когда вы складываете блоки p-типа и n-типа вместе, дополнительные электроны n-типа объединяются с дырками p-типа, создавая зону обеднения без каких-либо свободных электронов или дырок. Короче, ток через диод больше не может проходить.

    Когда вы подключаете отрицательную клемму батареи к кремнию n-типа, а положительную клемму к p-типу (прямое смещение), ток начинает течь, поскольку электроны и дырки теперь могут перемещаться по переходу. Однако, если вы перевернете клеммы (обратное смещение), ток через диод не будет протекать, потому что дырки и электроны отталкиваются друг от друга, расширяя зону истощения. Таким образом, как и вакуумный диод, переходной диод может пропускать ток только в одном направлении.

    С.Функция и значение

    Хотя диоды являются одними из простейших компонентов электронной схемы, они находят уникальное применение в различных отраслях промышленности.

    Преобразование переменного тока в постоянный

    Наиболее распространенным и важным применением диодов является преобразование переменного тока в постоянный. Обычно полуволновой (один диод) или двухполупериодный (четыре диода) выпрямитель используется для преобразования мощности переменного тока в мощность постоянного тока, особенно в бытовых источниках питания. Когда вы пропускаете источник питания переменного тока через диод, через него проходит только половина формы волны переменного тока.Поскольку этот импульс напряжения используется для зарядки конденсатора, он создает устойчивые и непрерывные постоянные токи без каких-либо пульсаций. Различные комбинации диодов и конденсаторов также используются для создания различных типов умножителей напряжения для умножения небольшого переменного напряжения на высокие выходы постоянного тока.

    Обходные диоды

    Обходные диоды часто используются для защиты солнечных панелей. Когда ток от остальных элементов проходит через поврежденный или пыльный солнечный элемент, это вызывает перегрев.В результате общая выходная мощность снижается, создавая горячие точки. Диоды подключаются параллельно солнечным элементам, чтобы защитить их от проблемы перегрева. Эта простая конструкция ограничивает напряжение на неисправном солнечном элементе, позволяя току проходить через неповрежденные элементы во внешнюю цепь.

    Защита от скачков напряжения

    Когда источник питания внезапно прерывается, он создает высокое напряжение в большинстве индуктивных нагрузок.Этот неожиданный скачок напряжения может повредить нагрузку. Однако вы можете защитить дорогое оборудование, подключив диод к индуктивным нагрузкам. В зависимости от типа безопасности эти диоды известны под разными названиями, включая демпферный диод, обратный диод, подавляющий диод и диод свободного хода, среди других.

    Демодуляция сигнала

    Они также используются в процессе модуляции сигнала, поскольку диоды могут эффективно удалять отрицательный элемент сигнала переменного тока.Диод выпрямляет несущую волну, превращая ее в постоянный ток. Звуковой сигнал извлекается из несущей волны, этот процесс называется звуковой частотной модуляцией. Вы можете слышать звук после некоторой фильтрации и усиления. Следовательно, диоды обычно используются в радиоприемниках для извлечения сигнала из несущей волны.

    Защита от обратного тока

    Изменение полярности источника постоянного тока или неправильное подключение батареи может привести к протеканию значительного тока через цепь.Такое обратное подключение может повредить подключенную нагрузку. Вот почему защитный диод включен последовательно с положительной стороной клеммы аккумулятора. В случае правильной полярности диод становится смещенным в прямом направлении, и ток течет по цепи. Однако в случае неправильного подключения он становится смещенным в обратном направлении, блокируя ток. Таким образом, это может защитить ваше оборудование от возможных повреждений.


    Компонент 4: Транзистор

    Один из важнейших компонентов электронной схемы, транзисторы произвели революцию в области электроники.Эти крошечные полупроводниковые устройства с тремя выводами существуют уже более пяти десятилетий. Их часто используют как усилители и переключающие устройства. Вы можете думать о них как о реле без каких-либо движущихся частей, потому что они могут включать или выключать что-то без какого-либо движения.

    Рисунок 6: Транзисторы [Источник изображения]
    A. Состав

    Вначале германий использовался для создания транзисторов, которые были чрезвычайно чувствительны к температуре. Однако сегодня они изготавливаются из кремния, полупроводникового материала, обнаруженного в песке, потому что кремниевые транзисторы гораздо более устойчивы к температуре и дешевле в производстве.Есть два разных типа биполярных переходных транзисторов (BJT), NPN и PNP. Каждый транзистор имеет три контакта, которые называются базой (b), коллектором (c) и эмиттером (e). NPN и PNP относятся к слоям полупроводникового материала, из которых изготовлен транзистор.

    B. Как это работает?

    Когда вы помещаете кремниевую пластину p-типа между двумя стержнями n-типа, вы получаете NPN-транзистор. Эмиттер присоединен к одному n-типу, а коллектор — к другому.База прикреплена к р-образному типу. Избыточные дырки в кремнии p-типа действуют как барьеры, блокирующие прохождение тока. Однако, если вы приложите положительное напряжение к базе и коллектору и отрицательно зарядите эмиттер, электроны начнут течь от эмиттера к коллектору.

    Расположение и количество блоков p-типа и n-типа остаются инвертированными в транзисторе PNP. В этом типе транзистора один n-тип находится между двумя блоками p-типа. Поскольку распределение напряжения отличается, транзистор PNP работает иначе.Транзистор NPN требует положительного напряжения на базу, в то время как PNP требует отрицательного напряжения. Короче говоря, ток должен течь от базы, чтобы включить PNP-транзистор.

    C. Функция и значение

    Транзисторы функционируют как переключатели и усилители в большинстве электронных схем. Дизайнеры часто используют транзистор в качестве переключателя, потому что, в отличие от простого переключателя, он может превратить небольшой ток в гораздо больший. Хотя вы можете использовать простой переключатель в обычной цепи, для усовершенствованной схемы может потребоваться различное количество токов на разных этапах.

    Транзисторы в слуховых аппаратах

    Одно из самых известных применений транзисторов — слуховой аппарат. Обычно небольшой микрофон в слуховом аппарате улавливает звуковые волны, преобразовывая их в колеблющиеся электрические импульсы или токи. Когда эти токи проходят через транзистор, они усиливаются. Затем усиленные импульсы проходят через динамик, снова преобразуя их в звуковые волны. Таким образом, вы можете слышать значительно более громкую версию окружающего шума.

    Транзисторы в компьютерах и калькуляторах

    Все мы знаем, что компьютеры хранят и обрабатывают информацию, используя двоичный язык «ноль» и «единица». Однако большинство людей не знают, что транзисторы играют решающую роль в создании чего-то, что называется логическими вентилями, которые являются основой компьютерных программ. Транзисторы часто соединяются с логическими вентилями, чтобы создать уникальный элемент устройства, называемый триггером. В этой системе транзистор остается включенным, даже если вы уберете ток базы.Теперь он переключается или выключается всякий раз, когда через него проходит новый ток. Таким образом, транзистор может хранить ноль, когда он выключен, или единицу, когда он включен, что является принципом работы компьютеров.

    Транзисторы Дарлингтона

    Транзистор Дарлингтона состоит из двух соединенных вместе транзисторов с полярным соединением PNP или NPN. Он назван в честь своего изобретателя Сидни Дарлингтона. Единственная цель транзистора Дарлингтона — обеспечить высокий коэффициент усиления по току при низком базовом токе.Вы можете найти эти транзисторы в приборах, которым требуется высокий коэффициент усиления по току на низкой частоте, таких как регуляторы мощности, драйверы дисплея, контроллеры двигателей, световые и сенсорные датчики, системы сигнализации и усилители звука.

    IGBT и MOSFET транзисторы

    Биполярные транзисторы с изолированным затвором (IGBT) часто используются в качестве усилителей и переключателей в различных инструментах, включая электромобили, поезда, холодильники, кондиционеры и даже стереосистемы.С другой стороны, полевые транзисторы металл-оксид-полупроводник (MOSFET) обычно используются в интегральных схемах для управления уровнями мощности устройства или для хранения данных.


    Компонент 5: Индуктор

    Катушка индуктивности, также известная как реактор, представляет собой пассивный компонент цепи, имеющей два вывода. Это устройство хранит энергию в своем магнитном поле, возвращая ее в цепь при необходимости. Было обнаружено, что когда две катушки индуктивности размещаются рядом, не касаясь друг друга, магнитное поле, создаваемое первой катушкой индуктивности, воздействует на вторую катушку.Это был решающий прорыв, который привел к изобретению первых трансформаторов.

    Рисунок 7: Катушки индуктивности [Источник изображения]
    A. Состав

    Это, вероятно, простейший компонент, состоящий только из мотка медной проволоки. Индуктивность прямо пропорциональна количеству витков в катушке. Однако иногда катушка наматывается на ферромагнитный материал, такой как железо, слоистое железо и порошковое железо, для увеличения индуктивности. Форма этого сердечника также может увеличить индуктивность.Тороидальные (в форме пончика) сердечники обеспечивают лучшую индуктивность по сравнению с соленоидными (стержневыми) сердечниками на такое же количество витков. К сожалению, индукторы в интегральной схеме сложно соединить, поэтому их обычно заменяют резисторами.

    B. Как это работает?

    Когда ток проходит по проводу, он создает магнитное поле. Однако уникальная форма индуктора приводит к созданию гораздо более сильного магнитного поля. Это мощное магнитное поле, в свою очередь, сопротивляется переменному току, но пропускает через него постоянный ток.Это магнитное поле также хранит энергию.

    Возьмем простую схему, состоящую из батареи, переключателя и лампочки. Лампа будет ярко светиться, как только вы включите выключатель. Добавьте в эту цепь индуктивность. Как только вы включаете выключатель, лампочка переключается с яркой на тусклую. С другой стороны, когда переключатель выключен, он становится очень ярким, всего на долю секунды до полного выключения.

    Когда вы включаете выключатель, индуктор начинает использовать электричество для создания магнитного поля, временно блокируя прохождение тока.Но только постоянный ток проходит через индуктор, как только магнитное поле заполнено. Вот почему лампочка переключается с яркой на тусклую. Все это время индуктор хранит некоторую электрическую энергию в виде магнитного поля. Итак, когда вы выключаете выключатель, магнитное поле поддерживает постоянный ток в катушке. Таким образом, лампочка некоторое время горит ярко перед тем, как погаснуть.

    C. Функция и значение

    Хотя индукторы полезны, их сложно включить в электронные схемы из-за их размера.Поскольку они более громоздкие по сравнению с другими компонентами, они увеличивают вес и занимают много места. Следовательно, их обычно заменяют резисторами в интегральных схемах (ИС). Тем не менее, индукторы имеют широкий спектр промышленных применений.

    Фильтры в настроенных схемах

    Одним из наиболее распространенных применений индукторов является выбор желаемой частоты в настроенных схемах. Они широко используются с конденсаторами и резисторами, подключенными параллельно или последовательно, для создания фильтров.Импеданс катушки индуктивности увеличивается с увеличением частоты сигнала. Таким образом, автономная катушка индуктивности может действовать только как фильтр нижних частот. Однако, когда вы объединяете его с конденсатором, вы можете создать режекторный фильтр, потому что сопротивление конденсатора уменьшается с увеличением частоты сигнала. Таким образом, вы можете использовать различные комбинации конденсаторов, катушек индуктивности и резисторов для создания различных типов фильтров. Они встречаются в большинстве электронных устройств, включая телевизоры, настольные компьютеры и радио.

    Дроссели как дроссели

    Если через дроссель протекает переменный ток, он создает противоположный ток. Таким образом, он может преобразовывать источник переменного тока в постоянный. Другими словами, он подавляет подачу переменного тока, но позволяет постоянному току проходить через него, отсюда и название «дроссель». Обычно они встречаются в цепях питания, которым необходимо преобразовать подачу переменного тока в подачу постоянного тока.

    Ферритовые бусины

    Ферритовый шарик или ферритовый дроссель используется для подавления высокочастотного шума в электронных схемах.Некоторые из распространенных применений ферритовых шариков включают компьютерные кабели, телевизионные кабели и кабели для зарядки мобильных устройств. Эти кабели иногда могут действовать как антенны, взаимодействуя с аудио- и видеовыходами вашего телевизора и компьютера. Таким образом, индукторы используются в ферритовых шариках, чтобы уменьшить такие радиочастотные помехи.

    Индукторы в датчиках приближения

    Большинство датчиков приближения работают по принципу индуктивности. Индуктивный датчик приближения состоит из четырех частей, включая индуктор или катушку, генератор, схему обнаружения и выходную схему.Осциллятор генерирует флуктуирующее магнитное поле. Когда объект приближается к этому магнитному полю, начинают накапливаться вихревые токи, уменьшая магнитное поле датчика.

    Схема обнаружения определяет силу датчика, в то время как выходная схема вызывает соответствующий ответ. Индуктивные датчики приближения, также называемые бесконтактными датчиками, ценятся за их надежность. Они используются на светофорах для определения плотности движения, а также в качестве датчиков парковки легковых и грузовых автомобилей.

    Асинхронные двигатели

    Асинхронный двигатель, вероятно, является наиболее распространенным примером применения индукторов. Обычно в асинхронном двигателе индукторы устанавливаются в фиксированном положении. Другими словами, им не разрешается выравниваться с близлежащим магнитным полем. Источник питания переменного тока используется для создания вращающегося магнитного поля, которое затем вращает вал. Потребляемая мощность регулирует скорость вращения. Следовательно, асинхронные двигатели часто используются в приложениях с фиксированной скоростью.Асинхронные двигатели очень надежны и прочны, поскольку нет прямого контакта между двигателем и ротором.

    Трансформаторы

    Как упоминалось ранее, открытие индукторов привело к изобретению трансформаторов, одного из основных компонентов систем передачи энергии. Вы можете создать трансформатор, объединив индукторы общего магнитного поля. Обычно они используются для повышения или понижения напряжения в линиях электропередач до желаемого уровня.

    Накопитель энергии

    Катушка индуктивности, как и конденсатор, также может накапливать энергию. Однако, в отличие от конденсатора, он может накапливать энергию в течение ограниченного времени. Поскольку энергия хранится в магнитном поле, она схлопывается, как только отключается источник питания. Тем не менее, индукторы функционируют как надежные накопители энергии в импульсных источниках питания, например, в настольных компьютерах.


    Компонент 6: реле

    Реле — это электромагнитный переключатель, который может размыкать и замыкать цепи электромеханическим или электронным способом.Для работы реле необходим относительно небольшой ток. Обычно они используются для регулирования малых токов в цепи управления. Однако вы также можете использовать реле для управления большими электрическими токами. Реле — это электрический эквивалент рычага. Вы можете включить его небольшим током, чтобы включить (или усилить) другую цепь, использующую большой ток. Реле могут быть либо электромеханическими, либо твердотельными.

    Рисунок 8: Реле [Источник изображения]
    A. Состав

    Электромеханическое реле (ЭМИ) состоит из корпуса, катушки, якоря, пружины и контактов.Рама поддерживает различные части реле. Якорь — это подвижная часть релейного переключателя. Катушка (в основном из медной проволоки), намотанная на металлический стержень, создает магнитное поле, которое перемещает якорь. Контакты — это токопроводящие части, которые размыкают и замыкают цепь.

    Твердотельное реле (SSR) состоит из входной цепи, цепи управления и выходной цепи. Входная цепь эквивалентна катушке электромеханического реле. Схема управления действует как связующее устройство между входными и выходными цепями, в то время как выходная цепь выполняет ту же функцию, что и контакты в ЭМИ.Твердотельные реле становятся все более популярными, поскольку они дешевле, быстрее и надежнее электромеханических реле.

    B. Как это работает?

    Используете ли вы электромеханическое реле или твердотельное реле, это нормально замкнутое (NC) или нормально разомкнутое (NO) реле. В случае реле NC контакты остаются замкнутыми при отсутствии питания. Однако в нормально разомкнутом реле контакты остаются разомкнутыми при отсутствии питания.Короче говоря, всякий раз, когда через реле протекает ток, контакты либо размыкаются, либо замыкаются.

    В ЭМИ источник питания возбуждает катушку реле, создавая магнитное поле. Магнитная катушка притягивает металлическую пластину, установленную на якоре. Когда ток прекращается, якорь возвращается в исходное положение под действием пружины. EMR также может иметь один или несколько контактов в одном пакете. Если в цепи используется только один контакт, она называется цепью с одиночным разрывом (SB). С другой стороны, цепь двойного размыкания (DB) идет с буксировочными контактами.Обычно реле с одинарным размыканием используются для управления маломощными устройствами, такими как индикаторные лампы, в то время как контакты с двойным размыканием используются для управления мощными устройствами, такими как соленоиды.

    Когда дело доходит до работы SSR, вам необходимо подать напряжение выше, чем указанное напряжение срабатывания реле, чтобы активировать входную цепь. Вы должны подать напряжение ниже установленного минимального напряжения падения реле, чтобы деактивировать входную цепь. Схема управления передает сигнал от входной цепи к выходной цепи.Выходная цепь включает нагрузку или выполняет желаемое действие.

    C. Функция и значение

    Поскольку они могут управлять сильноточной цепью с помощью слаботочного сигнала, в большинстве процессов управления используются реле в качестве первичных устройств защиты и переключения. Они также могут обнаруживать неисправности и нарушения, возникающие в системах распределения электроэнергии. Типичные приложения включают телекоммуникации, автомобили, системы управления дорожным движением, бытовую технику и компьютеры, среди прочего.

    Реле защиты

    Защитные реле используются для отключения или отключения цепи при обнаружении каких-либо нарушений. Иногда они также могут подавать сигналы тревоги при обнаружении неисправности. Типы реле защиты зависят от их функции. Например, реле максимального тока предназначено для определения тока, превышающего заданное значение. При обнаружении такого тока реле срабатывает, отключая автоматический выключатель, чтобы защитить оборудование от возможного повреждения.

    Дистанционное реле или реле импеданса, с другой стороны, может обнаруживать отклонения в соотношении тока и напряжения, а не контролировать их величину независимо. Он срабатывает, когда отношение V / I падает ниже заданного значения. Обычно защитные реле используются для защиты оборудования, такого как двигатели, генераторы, трансформаторы и т. Д.

    Реле автоматического повторного включения

    Реле автоматического повторного включения предназначено для многократного повторного включения автоматического выключателя, который уже отключен с помощью защитного реле.Например, при резком падении напряжения в электрической цепи вашего дома может наблюдаться несколько кратковременных перебоев в подаче электроэнергии. Эти сбои происходят из-за того, что реле повторного включения пытается автоматически включить защитное реле. В случае успеха питание будет восстановлено. В противном случае произойдет полное отключение электроэнергии.

    Тепловые реле

    Тепловое воздействие электрической энергии — принцип работы теплового реле. Короче говоря, он может обнаруживать повышение температуры окружающей среды и соответственно включать или выключать цепь.Он состоит из биметаллической полосы, которая нагревается при прохождении через нее сверхтока. Нагретая полоса изгибается и замыкает замыкающий контакт, отключая автоматический выключатель. Наиболее распространенное применение теплового реле — защита электродвигателя от перегрузки.


    Компонент 7. Кристалл кварца

    Кристаллы кварца находят несколько применений в электронной промышленности. Однако в основном они используются в качестве резонаторов в электронных схемах. Кварц — это встречающаяся в природе форма кремния.Однако теперь его производят синтетически, чтобы удовлетворить растущий спрос. Проявляет пьезоэлектрический эффект. Если вы приложите физическое давление к одной стороне, возникающие в результате вибрации создадут переменное напряжение на кристалле. Резонаторы на кварцевом кристалле доступны во многих размерах в зависимости от требуемых применений.

    Рисунок 9: Кристалл кварца [Источник изображения]
    A. Состав

    Как упоминалось ранее, кристаллы кварца либо производятся синтетическим путем, либо встречаются в природе.Их часто используют для создания кварцевых генераторов для создания электрического сигнала с точной частотой. Обычно форма кристаллов кварца гексагональная с пирамидами на концах. Однако для практических целей их разрезают на плиты прямоугольной формы. К наиболее распространенным типам форматов резки относятся X, Y и AT. Эта плита помещается между двумя металлическими пластинами, называемыми удерживающими пластинами. Внешняя форма кварцевого кристалла или кварцевого генератора может быть цилиндрической, прямоугольной или квадратной.

    Б.Как это работает?

    Если подать на кристалл переменное напряжение, он вызовет механические колебания. Огранка и размер кристалла кварца определяют резонансную частоту этих колебаний или колебаний. Таким образом, он генерирует постоянный сигнал. Кварцевые генераторы дешевы и просты в изготовлении синтетическим способом. Они доступны в диапазоне от нескольких кГц до нескольких МГц. Поскольку кварцевые генераторы имеют более высокую добротность или добротность, они очень стабильны во времени и температуре.

    C. Функция и значение

    Исключительно высокая добротность позволяет использовать кристаллы кварца и резонансный элемент в генераторах, а также в фильтрах в электронных схемах. Вы можете найти этот высоконадежный компонент в радиочастотных приложениях, в качестве тактовых схем генератора в платах микропроцессоров, а также в качестве элемента синхронизации в цифровых часах.

    Кварцевые часы

    Проблема традиционных часов с винтовой пружиной заключается в том, что вам нужно периодически заводить катушку.С другой стороны, маятниковые часы зависят от силы тяжести. Таким образом, они по-разному показывают время на разных уровнях моря и высотах из-за изменений силы тяжести. Однако на характеристики кварцевых часов не влияет ни один из этих факторов. Кварцевые часы питаются от батареек. Обычно крошечный кристалл кварца регулирует шестеренки, которые управляют секундной, минутной и часовой стрелками. Поскольку кварцевые часы потребляют очень мало энергии, батарея часто может работать дольше.

    Фильтры

    Вы также можете использовать кристаллы кварца в электронных схемах в качестве фильтров.Они часто используются для фильтрации нежелательных сигналов в радиоприемниках и микроконтроллерах. Большинство основных фильтров состоят из одного кристалла кварца. Однако усовершенствованные фильтры могут содержать более одного кристалла, чтобы соответствовать требованиям к рабочим характеристикам. Эти кварцевые фильтры намного превосходят фильтры, изготовленные с использованием ЖК-компонентов.


    Заключение

    От общения с близкими, живущими на разных континентах, до приготовления горячей чашки кофе — электронные устройства затрагивают практически все аспекты нашей жизни.Однако что заставляет эти электронные устройства выполнять, казалось бы, трудоемкие задачи всего за несколько минут? Крошечные электронные схемы — основа всего электронного оборудования.

    Двухклавишный проходной переключатель схема: Страница не найдена – Сайт для электриков и домашних мастеров

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
