Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

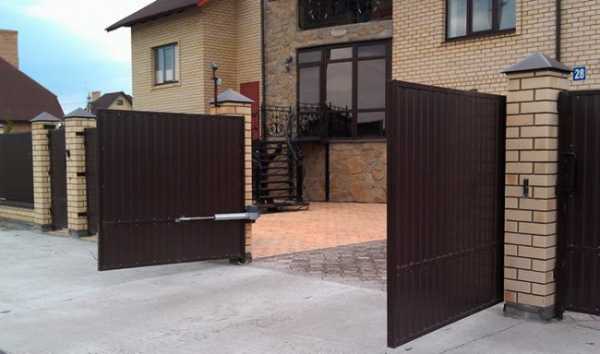

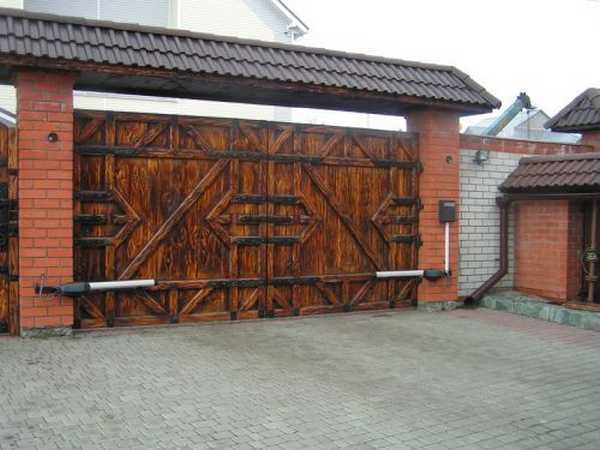

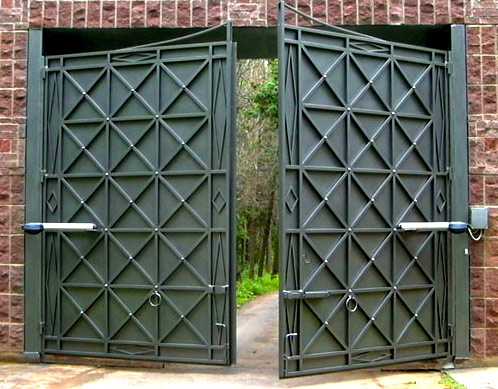

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Содержание статьи

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

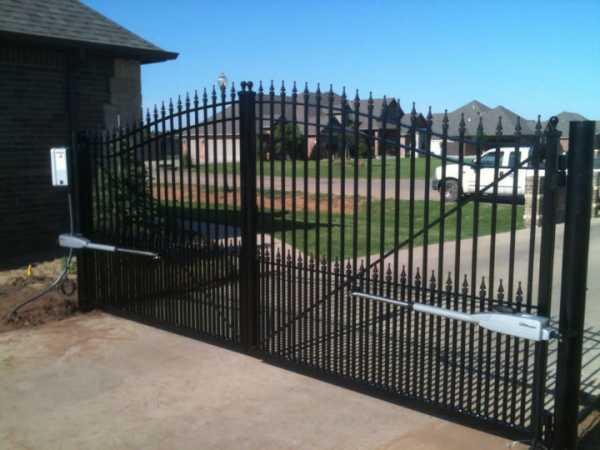

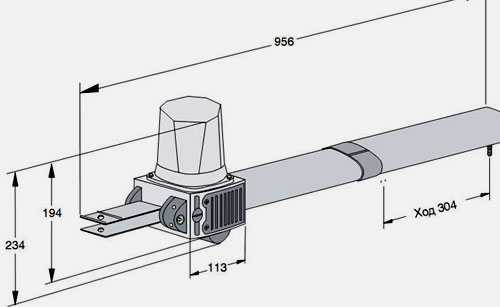

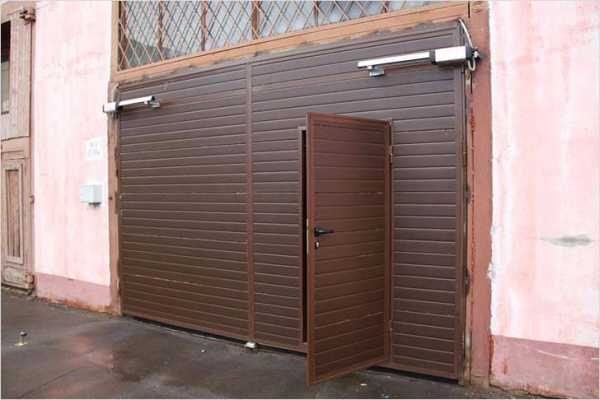

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

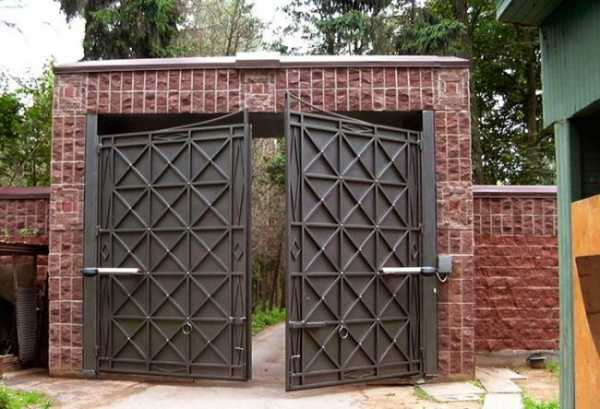

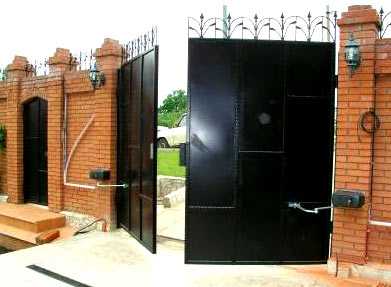

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

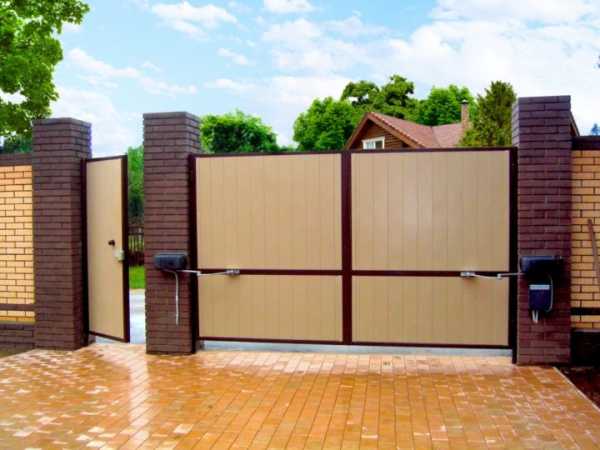

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

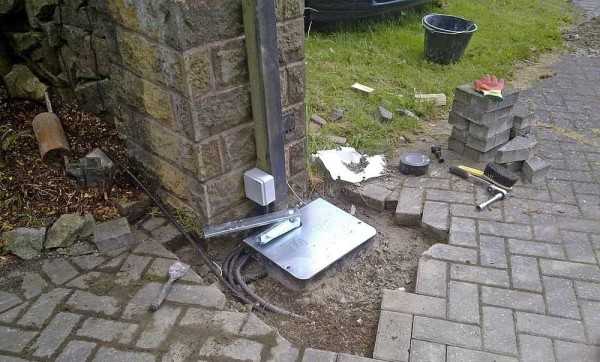

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

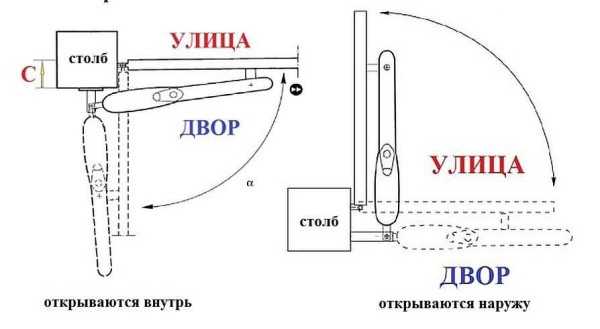

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

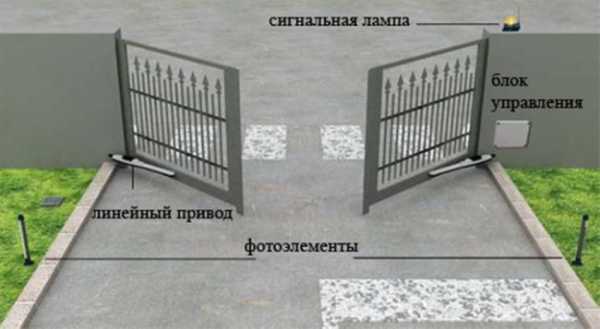

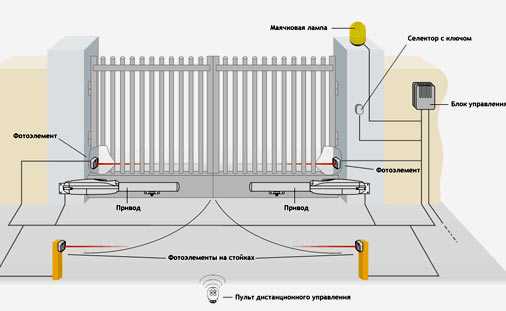

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

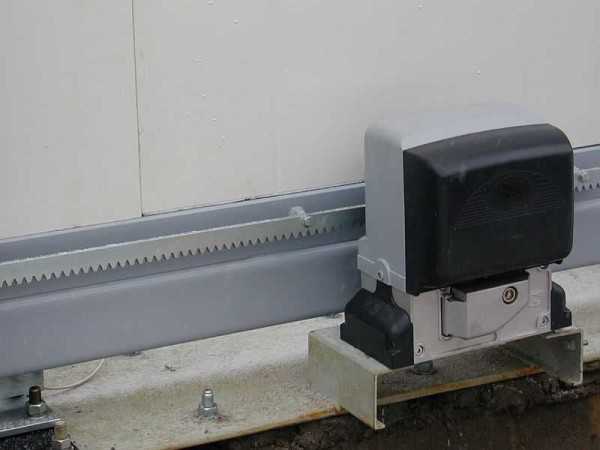

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

  • Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
  • Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
  • Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
  • Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

    Пример комплектации автоматических раздвижных ворот

  • При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
  • Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
  • Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

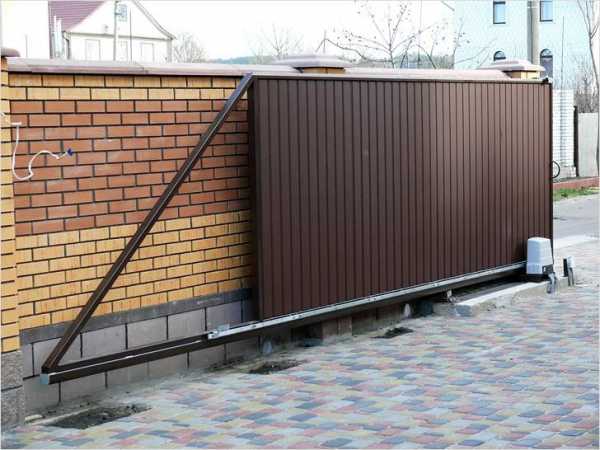

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделанымогут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

    Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

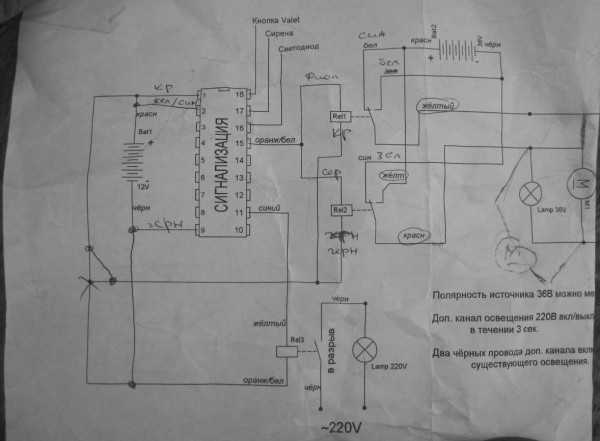

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

stroychik.ru

Автоматические ворота.Виды и Управление.Применение, особенности

Автоматические ворота пользуются все большей популярностью, поскольку их применение отличается высоким уровнем удобства. При их установке исключается необходимость самостоятельно передвигать створки, что сокращает время на проезд через заграждение. Их часто используют в различных организациях, где работает контрольно-пропускная система, также они отлично подходят для монтажа в гараже. В последнем случае управление осуществляет водителем прямо из салона автомобиля.

Виды ворот по назначению

Ворота отличаются между собой по фактическим габаритам, а также уровню защиты, что обусловлено их фактическим назначением для установки.

По этому критерию их можно разделить на три группы:
  • Въездные.
  • Гаражные.
  • Промышленные.

Въездные используются для установки в ограждения закрытых территорий. Как правило, они состоят из двух створок и являются довольно широкими, что обусловлено необходимостью пропускать не только легковой, но и грузовой автотранспорт. Они обеспечивают надежную защиту и всегда закрепляются непосредственно к ограждению сбоку. При этом сохраняется возможность перелезть над воротами, как и через обыкновенный забор, в уровень которого они построены.

Гаражные обеспечивают более высокий уровень защиты, поскольку монтируются прямо в стену, что не дает возможность найти лазейку, чтобы проникнуть внутрь. Они могут закрепляться как сбоку, так и сверху. Обычно гаражные автоматические ворота имеют малую траекторию открывания, что особенно важно в ограниченном пространстве. Их размер подогнан под параметры автомобиля, который будет сквозь них въезжать.

Промышленные устанавливаются на крупных заводах, складах и фабриках. Они имеют большой размер, и зачастую в открытом состоянии позволяют одновременно проезжать автотранспорту сразу в двух направлениях. Фактически, в них могут поместиться одновременно два грузовика. Кроме большого размера они отличаются и надежным приводом для обеспечения движения, который рассчитан на множество циклов, что очень важно учитывая высокую посещаемость автотранспортом промышленных объектов. Если обычные въездные или гаражные ворота могут изготовляться из тонкого листового металла, то для промышленных предприятий их делают более крепкими, что исключает вероятность повреждения и заклинивания в случае наезда автомобиля.

Какие бывают автоматические ворота по типу конструкции

Существует довольно много технических решений для обеспечения работы механизма открывания створок.

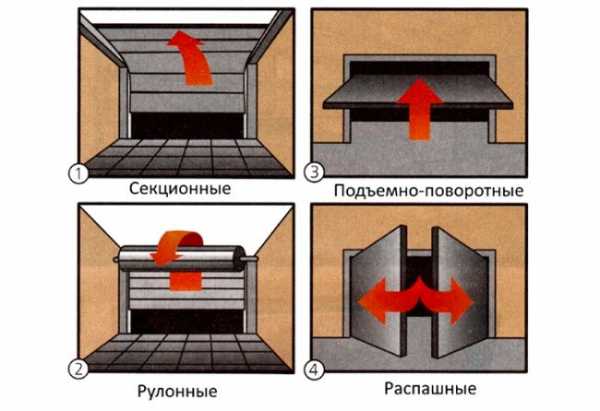

По данному критерию ворота бывают:
  • Распашные.
  • Откатные.
  • Рулонные.
  • Подъемно-поворотные.
  • Секционные.

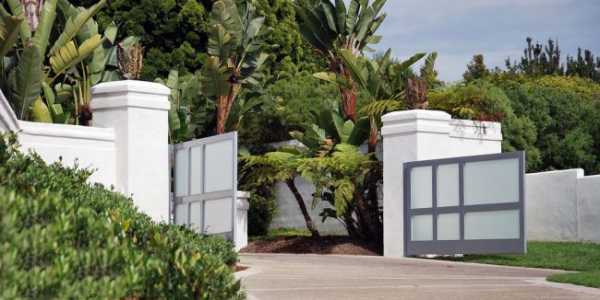

Распашные

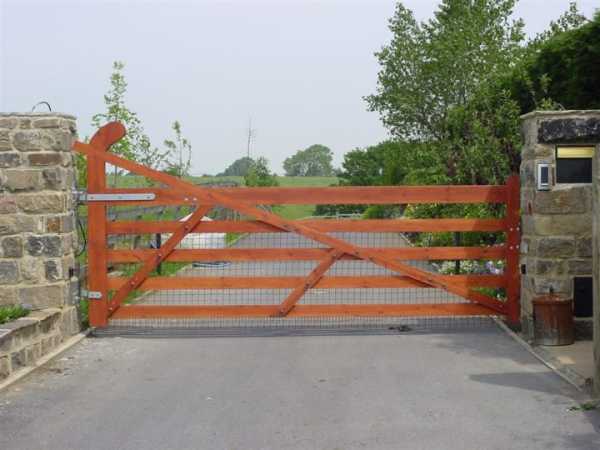

Являются самыми привычными. Они состоят из двух створок, которые открываются так же, как и обыкновенные входные или межкомнатные двери. Они состоят из двух симметричных створок, каждая из которых имеет по приводу. Их выбирают в том случае, когда необходимо обеспечить широкий проезд. Такая конструкция больше подходит для промышленных объектов или для обеспечения проезда на огражденную территорию. Ее недостатком является необходимость в покупке двух электроприводов для каждой из створок. Чтобы механизм работал, нужно обеспечить свободное пространство для движения ворот внутрь огражденной площади. Это и делает невозможным их применение в случае густой застройки. Они требуют более дорогостоящего обслуживания, что обусловлено наличием двух приводов.

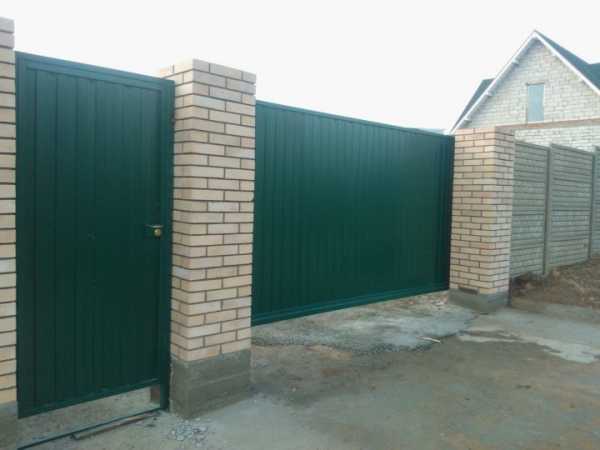

Откатные автоматические ворота

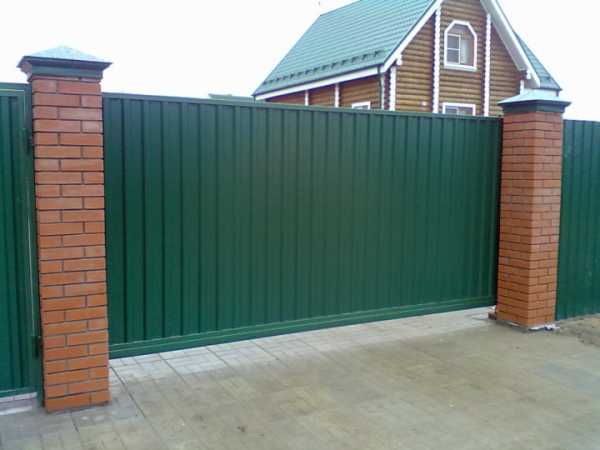

Имеют одно большое полотно, которое при срабатывании механизма открывания смещается в бок проема, перекатываясь за забор. При этом остается свободное место перед и позади заезда. Для их установки нужно только обеспечить свободное пространство вдоль одной из сторон ограждения, буквально в полметра, чего будет вполне достаточно. Обычно их выбирают для установки на главных ограждениях территории. Также эта конструкция дает возможность провести монтаж в крупные помещения, такие как склады, где имеется свободное боковое пространство для обеспечения хода створки. Это очень тяжелые ворота, поэтому оснащаются мощным приводом, который способен обеспечить довольно высокую скорость открывания.

Рулонные ворота

Монтируются над проемом, поэтому могут устанавливаться только в помещениях. Они имеют гибкое полотно, которое состоит из секций. При срабатывании механизма они скручиваются, собираясь в рулон над въездом. При этом не используется свободное пространство для сдвижения полотна, как в случае с распашными и откатными воротами. Это дает возможность их применять в условиях ограниченного пространства. Рулон собирается под потолком и практически не занимает места. Его привод обеспечивает быстрое открывание.

Такое устройство требует особого ухода. В частности нужно периодически проводить смазку сегментов для обеспечения их легкого движения по осям. Если этого не делать, то они начинают издавать скрежет, а также изнашиваться быстрее. Недостатком рулонной конструкции является то, что полотно довольно тонкое. Оно не позволяет проводить полноценное утепление. Фактически, проникновение холода сквозь такую створку более интенсивное. В том случае если гараж или склад отапливается, то стоит подобрать другую конструкцию.

Подъемно-поворотные автоматические ворота

Устанавливаются в здании. Их можно увидеть на некоторых гаражах, автомойках и складах. Они состоят из одной створки, которая при срабатывании механизма открывания переходит в горизонтальное положение и приподнимается к потолку. Это весьма практичный вариант, который имеет высокую степень надежности. Но это не всегда лучшее решение для тесного гаража. Дело в том, что в открытом состоянии половина створки ворот находится под потолком внутри самого помещения. В ограниченном пространстве возникает необходимость использовать все свободные поверхности.

Автолюбители зачастую размещают различные запасные детали, а также редко используемый инструмент, на крюках под потолком. Если установлены подъемно-поворотные ворота, то это может сопровождаться рядом неудобств, поскольку створка будет закрывать крюки. Фактически чтобы туда добраться нужно будет закрывать проем каждый раз когда будет необходимость взять содержимое подпотолочного пространства.

Автоматические ворота секционного типа

Немного напоминают рулонные, но при этом состоят из более крупных элементов. Во время срабатывания механизмов они складываются и поднимаются под потолок. Это весьма удачный вариант для оснащения гаражей и складов. Такая конструкция состоит из одного полотна. Во время срабатывания механизма требуется минимум свободного пространства, что очень важно для заезда в помещение. В закрытом состоянии такое полотно отличается с высокой жесткостью, что обеспечивает более надежную защиту от проникновения сквозь них злоумышленников.

Зачастую при попытке механического вскрытия с использованием ударного или рычажного инструмента произойдет загибание оси, на которой двигается одна из секций, что не даст возможность сдвинуть створку дальше. Хотя при этом сами ворота и повредятся, но содержимое помещения останется защищенным. При этом если имеется доступ в гараж или склад через входную дверь, то можно провести ремонт изнутри. Если его нет, то потребуется отрезной инструмент, поскольку при повреждении электрический механизм не сможет нормально срабатывать. Стоит отметить, что если секционные ворота сделаны из дешевых материалов, то провести взлом вполне возможно.

Способы управления

Автоматические ворота пользуются спросом благодаря тому, что позволяют проводить открывание нажатием одной кнопки. При этом они отличаются между собой по тому, где именно находится данная кнопка.

По способу открывания они бывают:
  • Со стационарной кнопкой.
  • С дистанционным пультом управления.
  • С управлением через мобильное приложение.

Решение с использованием стационарной кнопки часто предусматривает, что необходимо выйти из автомобиля и нажать на нее. При этом для предотвращения несанкционированного использования, она обычно находится в закрытой коробке, для доступа к которой нужно воспользоваться ключом. В том случае если такое техническое решение применяется для въезда в домашние владение, то зачастую кнопка располагается на столбе перед воротами, к которому можно дотянуться прямо из автомобиля сквозь открытое окно. Все же применение такого механизма для въезда сквозь ограждение частного дома уже менее популярно в связи с наличием более удобных технологий. Управление на кнопке больше распространено на промышленных объектах, где она размещается в контрольно-пропускном пункте и нажимается дежурным.

Автоматические ворота с пультом дистанционного управления наиболее популярные для открывания домашних ограждений, а также гаражей. Водитель может не выходя из автомобиля нажав на пульт, который всегда хранится в салоне машины, беспрепятственно проехать. Пульт имеет питание на батарейках. Иногда можно встретить более удобное техническое решение, когда кнопка дистанционного управления может размещаться на приборной панели машины. В этом случае отпадает необходимость возить пульт с собой.

Последним техническим решением стало использование ворот с возможностью управления с помощью смартфона. На телефон устанавливается специальное приложение, которое позволяет отправлять сигнал на механизм управления, используя wi-fi или Bluetooth. Это весьма удобно, но если забыть смартфон, то проехать без него не удастся. В случае с пультом все намного удобнее, ведь он всегда находится в салоне автомобиля.

Похожие темы:

tehpribory.ru

Автоматические ворота с дистанционным открытием: 70 лучших идей

Рулонные гаражные ворота из дерева на дистанционном управлении

Автоматические ворота с дистанционным открытием способны значительно упростить трудоемкий процесс закрывания тяжеловесных дверей гаража. Установив легкоуправляемые полотна на входной зоне придомовой территории, каждый автомобилист сможет по достоинству оценить удобство эксплуатации мобильных конструкций.

Содержание:

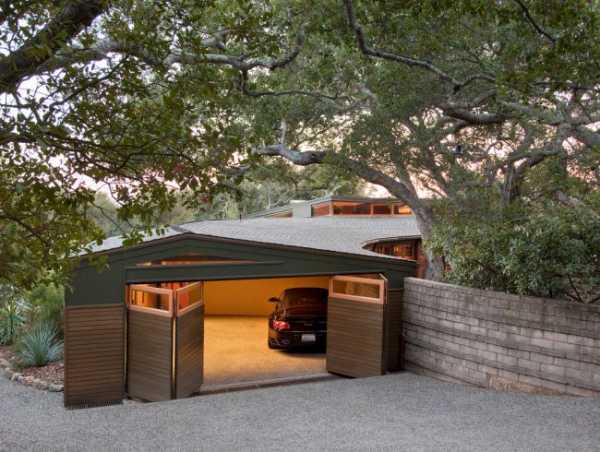

Деревянные ворота-гармошка для гаража

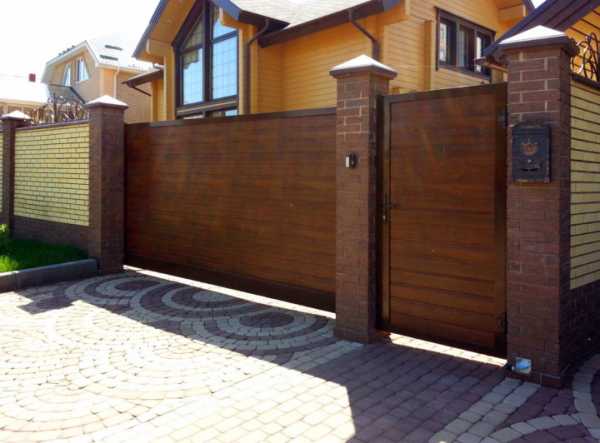

Раздвижные ворота при въезде на территорию частного дома

Ворота из деревянных реек поворотного типа

Металлические гаражные ворота с автоматическим механизмом

Модификации автоматических ворот

Автоматические ворота для гаража с дистанционным открытием имеют отличительные конструктивные особенности и различаются механизмом управления. В зависимости от места, где планируется их установка, нужно выбрать оптимальный вариант:

Раздвижные автоматические ворота, исполняющие декоративную роль

Для обустройства входной зоны приусадебного участка, ограниченного каменным или кованым забором, целесообразно подобрать распашные конструкции. Простота установки – главный плюс этого вида ворот. Но при недостатке свободного пространства около входа на территорию дома (близкое расположение к дороге), для нивелирования возникновения аварийных ситуаций разумно осуществить монтаж подъемных конструкций.

Автоматические гаражные ворота из металлопрофиля

Они имеют несколько разновидностей – секционные, поворотные и рулонные. Различаются эксплуатационными свойствами, функциональностью и способностью принимать разные положения во время открытия и закрытия. При желании автоматические ворота для гаража с дистанционным открытием купить в соответствии с индивидуальными требованиями, нужно подробно ознакомиться с их характеристиками. От материалов производства и качества автоматики прямо зависит срок эксплуатации конструкций, защищающих входную часть дома с гаражом.

Распашные автоматические ворота из металла

Совет! Чтобы правильно выбрать автоматические ворота, нужно выявить  достоинства и недостатки разных видов конструкций с дистанционным управлением.

Распашные металлические ворота

Особенности распашных ворот

Распашные автоматические ворота с дистанционным открытием в основном используются для оснащения подъездного пути к дому. Они пользуются высоким спросом у потребителей, так как имеют доступную стоимость и отменные характеристики:

  • простота монтажа;
  • большой ассортимент моделей с разным дизайном оформления;
  • высокая степень надежности, обуславливающая долгий срок эксплуатации.

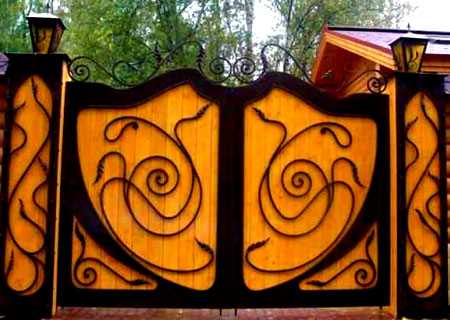

Интересный дизайн автоматических распашных ворот

Материал, использованный для создания распашной конструкции, определяет способность выдерживать отрицательные атмосферные явления – влияние влаги, ультрафиолета, ветра и пыли. Для их производства используются разные виды материалов:

Распашные ворота из металлического каркаса и дерева

Независимо от вида материалов конструкции в обязательном порядке покрываются составами, улучшающими защитные способности от пагубного воздействия снега, мороза и града. Легкость установки массивных ворот – несомненное преимущество распашных конструкций, но не стоит забывать о необходимости расчищать снег и разбивать лед на подъездной территории к участку и гаражу в зимний период времени.

Автоматические кованые ворота — признак роскоши и достатка

Распашные ворота с дистанционным управлением безупречно оборудованы с точки зрения безопасности эксплуатации. Они комплектуются сигнальной лампой и двусторонними фотоэлементами. Сигнальная лампа со встроенной антенной и кабелем мгновенно начинает светиться во время движения створок ворот. Фотоэлементы внимательно следят за подъездной площадкой: в случае обнаружения любой преграды в виде домашнего животного или любого другого постороннего объекта движение ворот будет прекращено. Таким образом, можно предотвратить столкновение автомобиля с малозаметными во время тумана или ливня объектами на пути.

Стальные распашные ворота из матового металла и полипропилена

Совет! Для организации безопасных условий эксплуатации автоматических ворот нужно подобрать модель автоматики, оснащенную фотоэлементами. Датчики безопасности останавливают движение ворот при обнаружении любого препятствия на пути. Восстановить движение распашных ворот возможно лишь при удалении преграды.

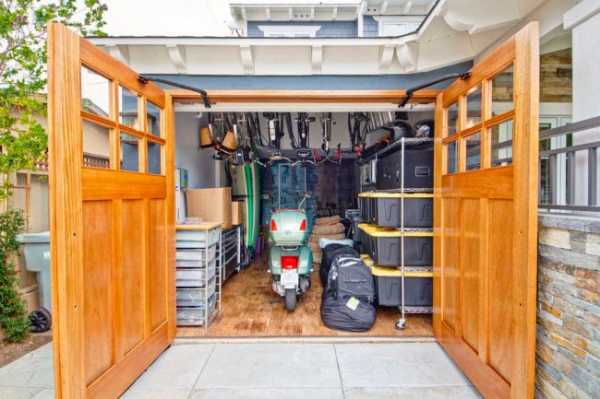

Массивные деревянные ворота в гараже на дистанционном управлении

Характеристики подъемных моделей

Для оборудования въезда на придомовую территорию в основном используются распашные ворота. С целью экономии места для обустройства входной зоны приусадебного участка применяются конструкции подъемного типа. Их активно устанавливают в гаражах, так как они надежно защищают помещение от взлома, а автомобили — от пагубного влияния окружающей среды. Автоматические ворота с дистанционным открытием классифицируются по движению и положению секций:

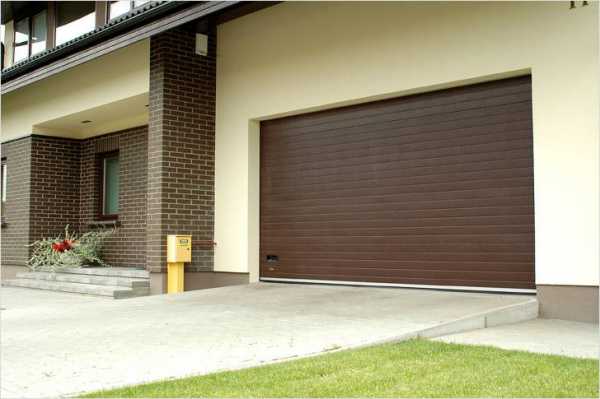

  • Секционные модели движутся вверх и фиксируются под потолком гаража. Благодаря этому они занимают минимум места в помещении и отлично подходят для малогабаритных гаражей. За счет установки по периметру дверного проема резиновых уплотнителей секции ворот бесшумно поднимаются и опускаются, не пропускают влагу в помещение. Установка таких мобильных конструкций надежно защищает автомобиль от вероятности получения механических повреждений, так как монолитная секция находится строго по периметру дверного проема.

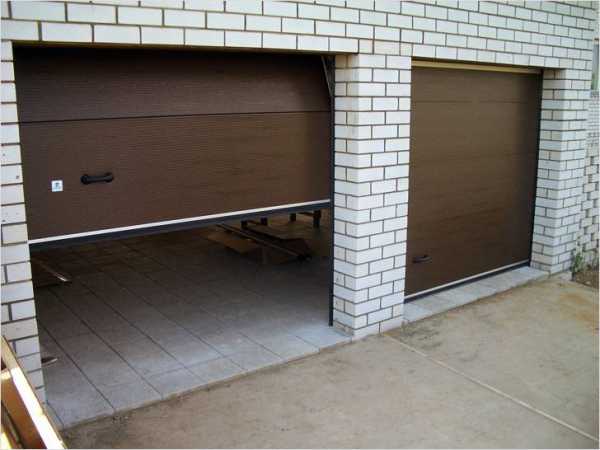

Секционные гаражные ворота с автоматическим поднятием под потолок из металлопрофиля

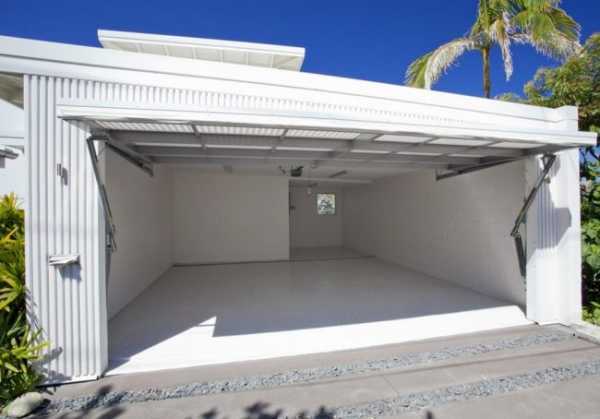

  • Поворотные модели в поднятом виде находятся в горизонтальном состоянии относительно земли. Поэтому 1/3 часть полотна в открытом положении выступает наружу и требует свободного пространства. Они имеют сложный механизм трансформации, требуют специфических условий для установки приводов, отвечающих за автоматизацию конструкции. Поэтому доверить установку подъемно-поворотных ворот стоит квалифицированным специалистам. Зачастую менеджеры компаний, поставляющих автоматические ворота с дистанционным открытием, предлагают услуги установки. При условии фирменной установки они выполняют гарантийные обязательства, так как несут полную ответственность за полноценное функционирование конструкции.

Поворотные гаражные ворота, которые можно соорудить своими руками

  • Рулонные модели имеют гибкое полотно, которое закручивается вокруг вала, расположенного внутри короба, типично функционированию жалюзи. Для изготовления секционных ворот с дистанционным управлением используются алюминиевые или стальные ламели, заполняемые пенополиуретаном. Этот наполнитель отвечает за теплоизоляцию автоматических рольставней. Из них делают цельные полотна любой формы, соответствующей обрамлению дверного проема гаража, будь то конфигурация в виде арки, прямоугольника или квадрата. Главным достоинством таких конструкций является бюджетная стоимость, возможность замены сломанных ламелей или утративших первозданный вид в процессе долговременной эксплуатации.

Рулонные металлические ворота в гараже

В зависимости от параметров дверного проема гаража, личных запросов и финансовых возможностей нужно выбирать автоматические ворота с дистанционным открытием: цена зависит от материала производства конструкций, функциональности и себестоимости привода. Качество комплектующих определяет срок эксплуатации конструкции, которая должна надежно защищать вход на придомовую территорию от посторонних лиц, позволять с минимальной потерей времени въехать или выехать на автомобиле из гаража.

Ворота с остеклением на дистанционном управлении для небольшого домашнего гаража

Совет! Подъемные ворота должны оснащаться высококачественными торсионно-пружинными механизмами, отвечающими за опускание и подъем полотна ворот. Они рассчитаны на определенное количество циклов подъема, определяющих срок службы автоматизированных конструкций.

Подъемные ворота для гаража из деревянных досок

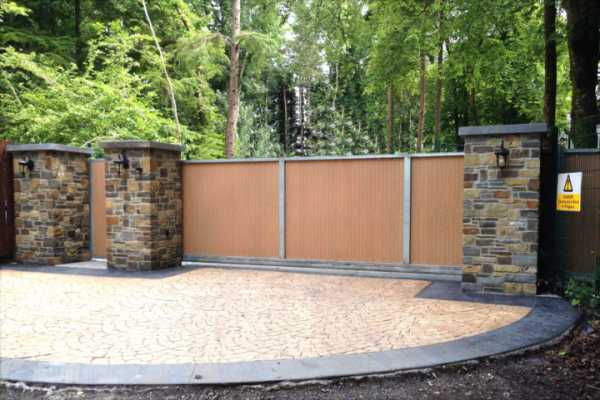

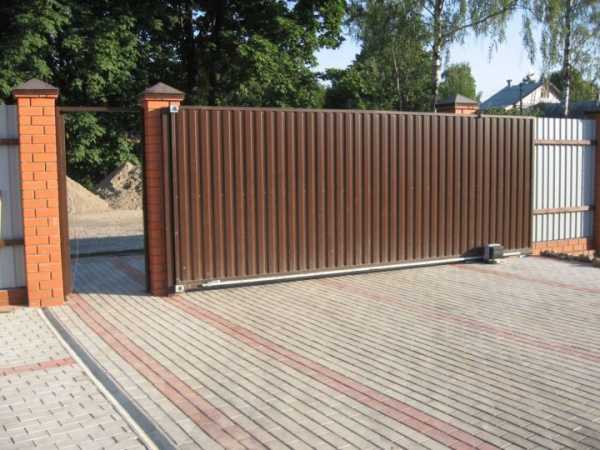

Эксплуатационные свойства ворот откатного типа

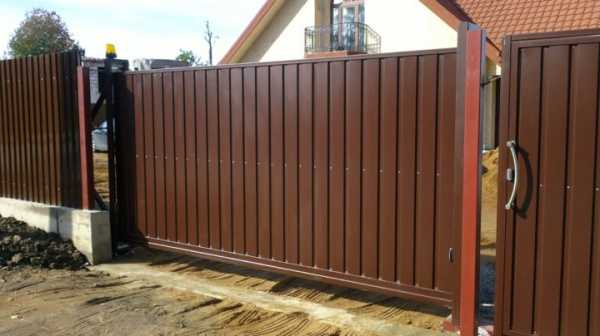

Автоматические откатные ворота с дистанционным открытием имеют принцип действия, схожий с функционированием дверей купейного типа. Для монтажа конструкции на бетонированной площадке устанавливается зубчатая рейка, по которой передвигается полотно ворот. Блок управления и привод устанавливаются в одном месте. Автоматика моделей откатного типа оснащается фотореле, следящим за отсутствием посторонних предметов на пути движущегося полотна.

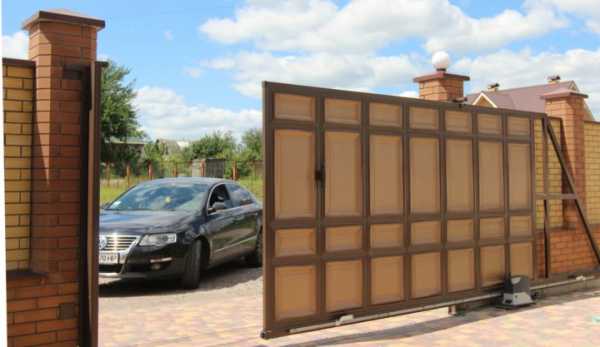

Роскошные металлические ворота с откатным механизмом

В открытом положении откатные ворота находятся сбоку от дверного проема гаража или входной части забора. Поэтому фасад здания гаража, дома или размер ограждения должен предусматривать свободное передвижение длинномерной конструкции вбок. Чтобы снизить нагрузку на реечную часть конструкции, верхнюю часть створки ворот крепят к траверсу.

Откатные деревянные ворота с автоматическим открытием

Удобством пользования ворот откатного типа является отсутствие необходимости расчищать сугробы снега на пути створок, что актуально для регионов, климат которых предусматривает суровые зимы с сильными морозами и обильным выпадением осадков. Несмотря на сложность установки конструкции, требующей подготовки прочного фундамента на въезде в гараж или на придомовой территории, ворота откатного типа занимают минимум места, отличаются долгосрочностью эксплуатации и надежностью автоматизированного механизма управления.

Красивые откатные ворота на колесах с металлическим каркасом и полипропиленовыми матовыми вставками

Автоматические ворота с дистанционным открытием: критерии выбора автоматики

Кроме конфигурационных различий ворота с дистанционным открытием разнятся типом автоматики, отвечающей за функциональные способности конструкций:

  • Подземный тип предусматривает крепление нижней части створки к приводу, вмонтированному в бетонный настил на земле. Сложная установка оправдана надежностью эксплуатации автоматического устройства, отвечающего за способность управлять положением полотна при помощи пульта дистанционного управления. Стоит позаботиться о герметизации устройства во избежание скопления воды и выхода из строя автоматизированного механизма.

Кованые автоматические ворота-гармошка

  • Линейный тип автоматики устанавливается в дверном проеме гаража или забора. Механизм предназначен для конструкций, створки которых весят не более 3-х тонн.

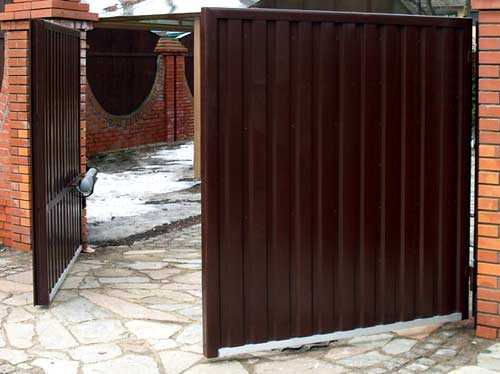

Распашные ворота с линейным приводом

  • Рычажные приводы – универсальные устройства, которые можно устанавливать на внешней, внутренней стороне забора или входного дверного проема гаража. Толкательный импульс передается по рычагам изогнутой формы, визуально напоминающих функционирование дверных доводчиков.

Поворотные рычажные ворота из дерева

Автоматика ворот дистанционного управления позволяет задавать функции даже в случае отсутствия электропитания. Привод, регулирующий замкнутое положение конструкции, можно разблокировать механическим способом и выполнить открывание, замыкание створок или стальных секций. Способность автоматизированных ворот работать без электроэнергии – важная особенность механизма управления, так как блокировка створок может стать причиной закрытия доступа к автомобилю или выхода на улицу. Для управления автоматическими воротами используется пульт дистанционного управления компактного размера, визуально напоминающий брелок. Его удобно носить в комплекте с ключами от автомобиля или дома.

Автоматические ворота-гармошка в просторном гараже под домом

Совет! При желании сэкономить на покупке ворот можно отдельно приобрести автоматический механизм по приемлемой стоимости и собственноручно установить систему дистанционного управления.

Интересная конструкция автоматических ворот с поворотным механизмом

Автоматические ворота с дистанционным открытием своими руками

Для экономии бюджета, выделенного на установку ворот с дистанционным открытием, можно сберечь финансовые средства за счет самостоятельного конструирования створок, монтажа и создания автоматического механизма. Проще всего соорудить ворота распашного типа, так как прямолинейная форма створок не вызовет сложностей во время процесса скрепления деталей и установки. Для создания каркаса створок оптимальным выбором могут стать стальные профильные трубы большего диаметра, чем аналог, предназначенный для установки металлического штакетника. Все детали крепятся между собой в процессе сварки. После окончания сварочных работ створки нужно хорошо зачистить наждачной бумагой и покрыть краской, устойчивой к воздействию влаги.

Металлические ворота с дистанционным открытием своими руками

Для возможности на удаленном расстоянии управлять положением створок ворот нужно оснастить конструкцию автоматическим механизмом, состоящим из следующих элементов:

  • двустороннего привода;
  • блока управления;
  • защитного комплекта с фотореле;
  • крепежных элементов;
  • пульта дистанционного управления;
  • ключей аварийной разблокировки.

Распашные ворота на пульте дистанционного управления

При выборе автоматики нужно учитывать весовую нагрузку створок. Блок управления автоматикой должен находиться в герметичном корпусе, не пропускающем влагу. Для крепления створок ворот специалисты рекомендуют использовать прочные стальные трубы и металлические навесы. Если строго придерживаться инструкции по созданию автоматического механизма для ворот и выполнять требования по эксплуатации, то конструкция будет отлично функционировать на протяжении долгого периода времени.

Красивые узорные ворота из металла под дерево

Автоматические ворота с дистанционным открытием – результат технического прогресса, позволивший навсегда забыть о дискомфорте во время открывания амбарных замков на гаражах и испытать максимальное удовольствие от управления конструкциями за счет одного прикосновения к кнопке пульта. Надежные ворота на входе к придомовой территории предоставят возможность детям школьного возраста свободно выходить на улицу и возвращаться домой без взрослых, так как массивными конструкциями легко сможет управлять даже ребенок.

happymodern.ru

виды, отзывы, установка своими руками, видео, фото » VeryDveri.ru

Гараж, расположенный внутри дома или стоящий отдельно, является надежным местом защиты автомобиля от угона и плохой погоды. Оснащение гаража автоматическими воротами с дистанционным открытием позволяет сделать его ежедневное использование более удобным. Рассмотрим, какие виды автоматических ворот существуют, как производится их установка. Фото и видео — в помощь осуществляющим установку своими руками.

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

  1. Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
  2. Экономия времени.
  3. Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Внимание! Понятие «автоматические ворота для гаража и частного дома» появилось благодаря возможности оснащения любого типа современных ворот системой автоматизированного дистанционного управления, позволяющих повысить комфорт и безопасность во время эксплуатации.

Стоимость автоматических ворот с ДУ зависит от их:

  • типа;
  • размера;
  • комплектации;
  • производителя.

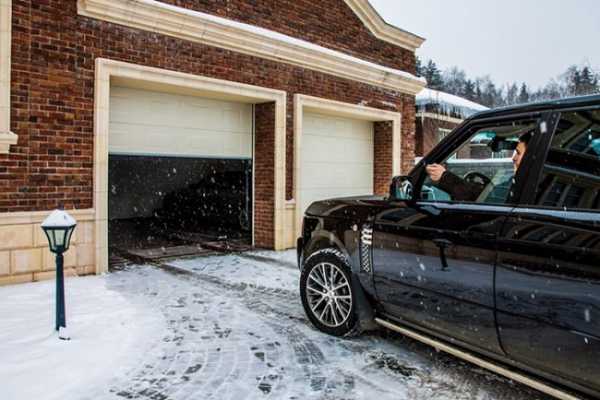

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

  1. Распашные ворота.
  2. Откатные ворота.
  3. Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Особенности распашных ворот

Благодаря удобству и простоте устройства, автоматические распашные ворота являются наиболее популярным видом. Они выполняются в виде двух створок. Каждая из которых состоит из каркаса, выполненного из стального профиля, и обшивки из листовой стали, профлиста, сэндвич-панелей. Крепятся створки на шарнирных петлях вертикально к глубоко и прочно установленному стальному каркасу, имеют максимальный угол открытия 180°. Их характерной особенностью является низкая теплоизоляция и необходимость в наличии свободного пространства перед воротами, которое необходимо будет расчищать в зимнее время от снега.

Виды автоматических ворот

К достоинствам этого вида ворот относится:

  • удобство монтажа;
  • доступная стоимость;
  • высокий уровень безопасности и вандалозащищенности.

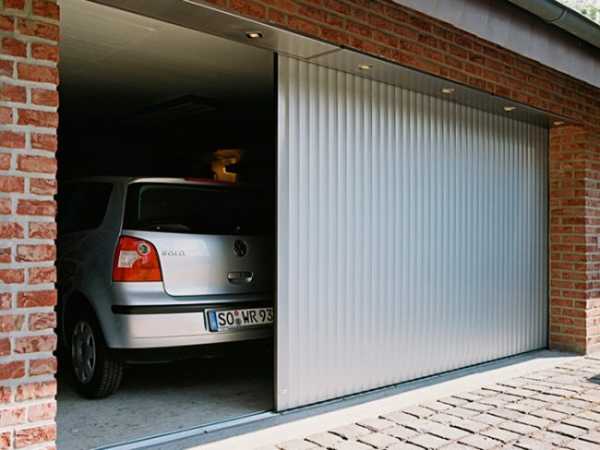

Особенности откатных ворот

Откатные ворота относятся к наиболее популярному типу ворот для гаражей, хотя и несколько сложнее в эксплуатации, чем распашные. Принцип работы откатных ворот схож с движением дверей шкафа-купе, для чего над воротным проемом устанавливается направляющая, по которой воротное полотно двигается в сторону, освобождая заезд или выезд из гаража. При этом главной задачей является обеспечения легкости движения сбалансированной створки по роликам и направляющим.

Для эффективной работы створок используется специальный улавливатель, позволяющий контролировать ход конструкции. Створки откатных гаражных ворот изготавливаются из панелей, прикрепленных к металлическому каркасу. Использование полиуретана для заполнения каркаса ворот позволяет снизить производимый ими шум.

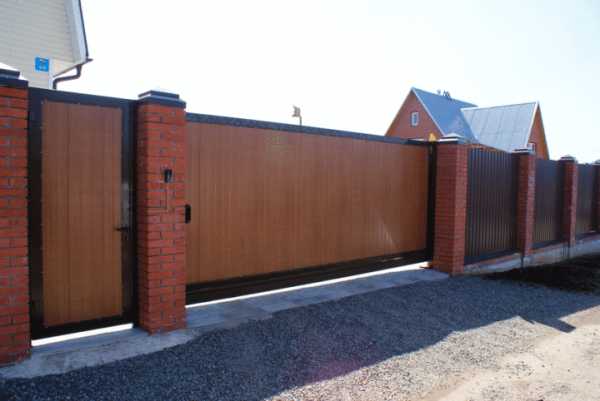

Откатные ворота наиболее популярны у владельцев гаражей

Особенностью этого типа гаражных ворот является наличие места для свободного отката воротной створки, более высокая цена на автоматику, необходимость предусмотреть возможность аварийного открывания в случае отключения электроэнергии или поломки механизма.

Их главные достоинства:

  • удобство в процессе эксплуатации, по сравнению с распашными, особенно в зимнее время;
  • длительный срок службы, рассчитанный в среднем на 50 000 циклов открываний-закрываний;
  • стильный дизайн и надежность.

Особенности подъемных ворот

1. Подъемно-поворотные ворота выполняются из монолитного полотна, при открытии принимают горизонтальное приложение и могут в открытом состоянии располагаться внутри гаража (подъемные ворота с полным заходом) или выходить наружу (подъемные ворота с частичным заходом). Схема крепления элементов и механизм трансформации у данного типа ворот один из самых сложных, требующих многократных замеров.

Подъемные ворота — самые сложные в установке

Достоинства подъемно-поворотных автоматических ворот:

  • надежность при эксплуатации;
  • прекрасно защищают гаражное помещение от влаги и холода.

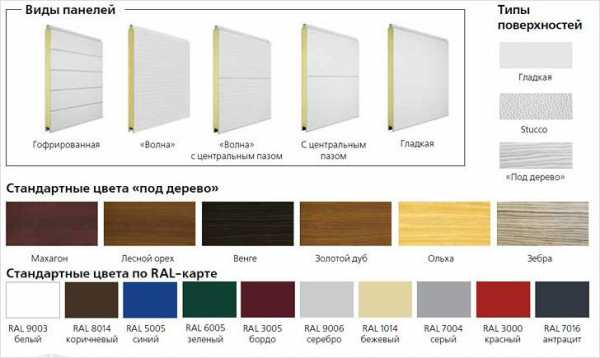

2. Секционные ворота выполняются из ламелей из стали или алюминия с пенополиуретановым наполнением или сэндвич-панелей, которые соединяются между собой петлями и направляющими, скользящими в них. Для эксплуатации в ручном режиме, схема электропривода обязательно дублируется торсионными пружинами. В процессе открытия, секционное воротное полотно поднимается вертикально вверх, а затем двигается вдоль потолка, не занимая лишнего места ни внутри, ни снаружи гаража. Данная конструкция ворот прекрасно защищает гараж от сырости, влаги, пыли. Надежную герметичность проема обеспечивается резиновыми уплотнителями, расположенными по периметру ворот.

Особенность данного вида ворот — сложный монтаж.

К достоинствам секционных автоматических ворот относится:

  • зргономичный дизайн и удобное использование;
  • высокий уровень безопасности;
  • нагрузка, оказываемая на несущие стены гаража – минимальна.

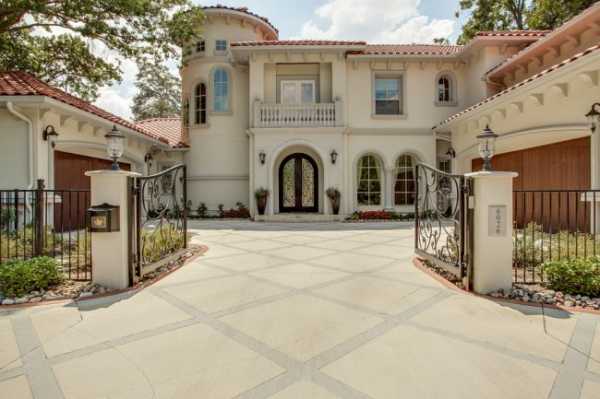

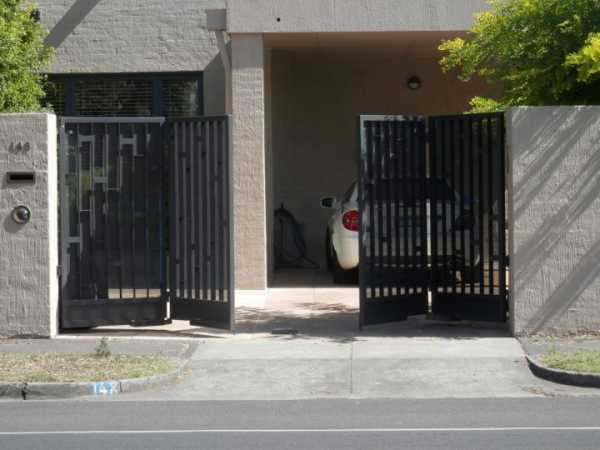

Распашные ворота во дворе

3. Рулонные (роллетные) ворота выполняются из длинномерных (шириной до 12 м) стальных или алюминиевых панелей-ламели, для теплоизоляции заполненных пенополиуретаном. При приведении системы в действие, ворота наматываются как рулон на вал, находящийся внутри специального короба.

Достоинства рулонных автоматических ворот:

  • бюджетная цена и быстрая установка;
  • герметичность узлов и высокая ремонтопригодность.

Внимание! Выбирая автоматику для ворот гаража, следует уточнить расстояние от потолка до верхнего края проема (размер притолоки), это поможет правильно установить подъемные ворота.

Выбор автоматики

В зависимости от используемого типа ворот выбирается соответствующая автоматика. Автоматику разделяют на два основных вида по методу прилагаемого усилия:

1. Линейная. Такой привод подходит для распашных створок весом до 3 т и устанавливается внутри помещения, в проеме. Принцип работы основан на изменении длины навесных активаторов при открывании ворот гаража. В действие приводится пультом ДУ или контактным выключателем. Линейная автоматика разделяется на два подвида: червячную и гидравлическую.

Открывать автоматические ворота можно даже используя приложение на телефоне

2. Рычажный. Привод монтируется изнутри или снаружи. Работает благодаря прямому толкателю, усилие которого передается на ворота с помощью изогнутых рычагов. Является более надежным устройством и подходит для установки на мощных и больших по размеру воротах.

Дополнительно все приводы оснащаются специальным маячком, сигнализирующем о начале их работы.

От качества работы автоматики, используемой для установки гаражных ворот, зависит безопасность сохранности автомобиля. Поэтому стоит подходить к ее выбору осмысленно и с учетом следующих рекомендаций:

  1. Приобретать автоматику рекомендуется у производителя, профессионально занимающегося разработкой данных устройств.
  2. Гарантийный период на приобретаемую автоматизированную систему должен составлять – 5 лет.
  3. Рекомендуется выбирать устройства, дополнительно оснащенные ручной блокировкой, на случай отсутствия электроэнергии.
  4. Приобретение автоматических устройств, оснащенных защитой от скачков напряжения в электросети, позволит им функционировать дольше.
  5. Важно, чтобы электропривод, программируемая и механическая части были выполнены одним производителем.
  6. Приобретая автоматическое устройство, следует поинтересоваться дополнительными опциями: запасной блок управления, кодовый выключатель, транспондерная карта, фотоэлементы и т.д.
  7. Выбирая автоматическую систему для гаражных ворот, не стоит экономить, поскольку низкая цена устройства подкрепляется низким качеством сборки, а соответственно создаст проблемы при эксплуатации.

Приобретать автоматику для ворот лучше у проверенных производителей

Выбирая привод для автоматических ворот гаража, следует учитывать:

  • ширину полотна ворот;
  • направление, в котором будут открываться ворота;
  • интенсивность эксплуатации;
  • запас прочности.

Внимание! Выбирая автоматику, следует обращать внимание на материал, использованный для создания трущихся и движущихся деталей приобретаемого привода. Привод прослужит дольше, если приводные шестеренки будут выполнены из металла.

Лучшими на сегодняшний день являются электронные микропроцессорные приводы произведенные компаниями:

  • CAME, Италия;
  • MARANTEC, Германия;
  • Lift Master, США;
  • NICE, Италия;
  • FAAC, Италия.

Гарантийный срок службы автоматики для ворот должен составлять не менее 5 лет

Установка автоматики на распашные ворота гаража своими руками

Самостоятельно установить электроприводы на створки ворот можно в их верхней или нижней части, а для защиты от воздействия внешней среды, монтаж лучше проводить с внутренней стороны помещения.

1. Прежде чем установить выбранный привод следует убедиться в том, что гаражные створки легко открываются, а также хватает места для их открытия под требуемым углом.

2. Ознакомиться со схемой установки, представленной в комплекте с приводным устройством.

3. С помощью рулетки и строительного уровня произвести точную разметку крепления приводов на стенах и створках ворот гаража.

4. На стены гаража, в места, размеченные под монтаж приводов, приварить или установить с помощью дюбелей металлические пластины, которые позволят надежно закрепить устройства.

Выбирать автоматику для ворот следует с учетом температурного режима, в котором они будет эксплуатироваться

5. Приварить кронштейны к гаражным створкам.

6. Болтами прикрепить приводы на кронштейнах к вмонтированным на стенах пластинам. С помощью специального ключа произвести разблокировку приводного устройства, переведя его в ручной режим и установить механизм.

7. Если автоматика не обеспечена концевым выключателем, то необходимо будет установить дополнительные упоры.

8. Установить блок управления и проводку, тщательно закрепив их на плоскости стен и скрыв под защитным кожухом.

9. Проверить работоспособность устройства, подключив его к электропитанию. В соответствии со схемой устройства запрограммировать брелоки.

При правильной установке, ворота гаража будут открываться плавно и без задержки. Проведение профилактических мер позволит предотвратить возможные поломки.

Автоматизация ворот делает пользование гаражом более комфортным, благодаря пульту ДУ створки ворот можно открывать и закрывать, не покидая автомобиль, тем самым экономя время.

Монтаж гаражных автоматических ворот — видео

Facebook

Twitter

Вконтакте

Google+

verydveri.ru

чертежи и установка их своими руками

Ворота и забор — это визитная карточка дома. Все входящие на участок в первую очередь видят именно ворота, и первое впечатление о хозяевах создается по этому элементу. Однако не только декоративные качества должны отличать въездные ворота. В первую очередь, это необходимый конструктивный элемент частного дома, призванный обеспечивать въезд транспорта и безопасность проживания. Очень важная задача при строительстве забора и ворот — совместить красоту, безопасность и функциональность.

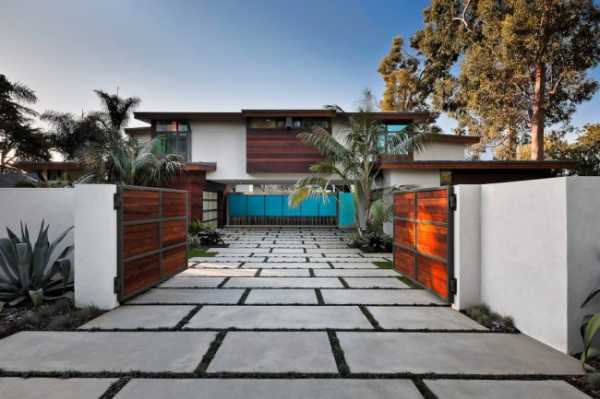

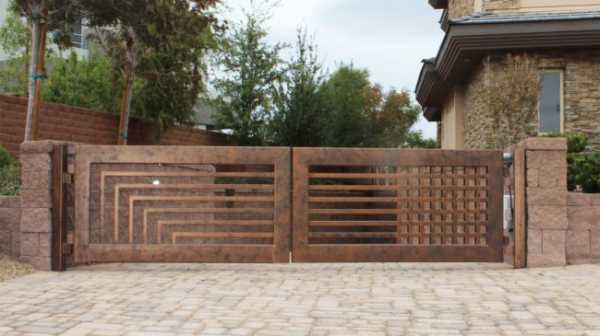

Пример классических распашных автоматических ворот


Разберем самый популярный вид въездных ворот — распашные ворота. Выясним, какие особенности им присущи, каким образом они конструируются и устанавливаются, а также рассмотрим автоматизацию ворот такого типа.Вернуться к оглавлению

Особенности распашных ворот

В первую очередь рассмотрим достоинства въездных ворот такого типа:

  • Простота конструкции по сравнению с другими видами ворот;

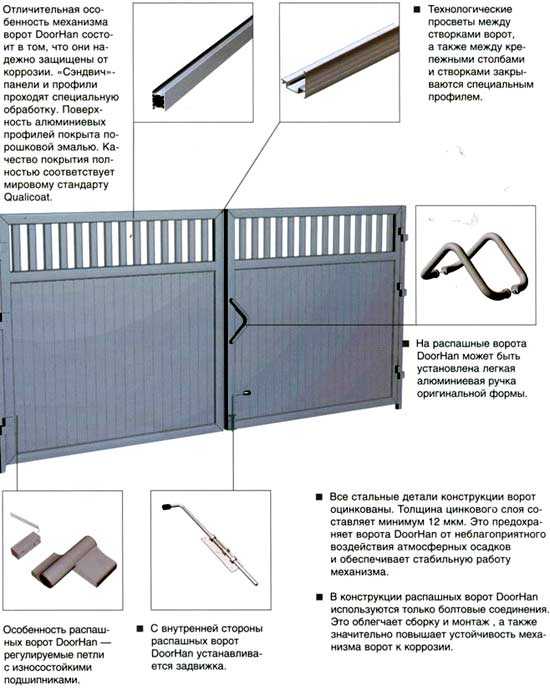

    Схема устройства автоматических распашных ворот

  • Низкая стоимость;
  • Отсутствие необходимости технического обслуживания;
  • Высокий срок службы;
  • Надежность;
  • Отсутствие границ в оформлении;
  • Нет необходимости в подготовке площадки;
  • Возможность автоматизации.

Недостатки в основном сводятся к тому, что для открывания створок необходимо предусмотреть достаточно свободного места, что бывает проблематично, особенно на небольших участках. Кроме этого, приходится учитывать ветровую нагрузку в конкретной местности при конструировании для того, чтобы сделать эксплуатацию ворот более безопасной.

Как видно достоинств намного больше, чем недостатков, а существующие недостатки не настолько критичны, вот почему использование распашных ворот так популярно у застройщиков.

Вернуться к оглавлению

Конструкция ворот распашного типа

Несмотря на то что постоянно появляются новые отелочные материалы, применяемые для облицовки распашных ворот, основные конструктивные особенности остаются прежними:

Конструкция механизма открывающего ворота

  • Металлические столбы, являющиеся своеобразной основой для ворот;
  • Каркас распашных ворот. Он может быть изготовлен из дерева или металла. Металлические каркасы считаются более прочными и надежными, поэтому их использование более популярно;
  • Обшивка. В качестве отделочного материала может быть использовано дерево, сайдинг, профнастил, ковка, листовой металл;
  • Петли для движения ворот;
  • Замки и другие конструктивные элементы.
    • Вернуться к оглавлению

      Необходимые для монтажа инструменты и строительные материалы

      Для того чтобы сделать распашные ворота своими руками, понадобятся следующие инструменты:

      • Болгарка. Этот инструмент понадобится для резки металлических деталей и их шлифовки. Кроме этого, необходимо убедиться в укомплектованности болгарки отрезными и шлифовальными дисками;
      • Сварочный аппарат или инвертор с электродами будет необходим при сборке каркаса и обрешетки;
      • Рулетка и строительный уровень будут полезны при конструировании и ориентации в пространстве каркаса;

        Блокировка механизма автоматических распашных ворот

      • Прочие строительные инструменты, такие как молоток, лопата, мастерок и другие. Кроме этого, при обшивке каркаса понадобится шуруповерт с саморезами по металлу, а если планируется использование заклепок, — клепатель. Также для покраски забора в нужный цвет следует запастись краской, кисточками или краскопультом.
        • Что касается строительных материалов, то нужно купить:
  1. Профилированную трубу для конструирования каркаса. Чаще всего используется труба размерами 60 х 40. Размеры могут быть изменены в зависимости от отделочного материала и требований надежности.
  2. Трубу для столбов. Ее размеры также выбираются исходя из конструкции и веса ворот. Если вес ворот не превышает 150 килограмм, подойдет труба сечением 80 х 80. Для более крупных ворот труба должна быть не меньше 100 х 100. Для тяжелых ворот, вес которых более 300 кг лучше всего предусмотреть трубу сечением 140 х 140 и больше.
  3. На петлях для ворот лучше не экономить и выбирать их с небольшим запасом по весу.
  4. Краску для придания каркасу и стойкам нужного цвета.

    Вариант устройства и покраски автоматических ворот

  5. Отделочный материал. Для распашных ворот подойдет практически любой из представленных на строительном рынке: дерево, ковка, профнастил, сайдинг. Критерии при выборе — предпочтения застройщика и его финансовые возможности.
  6. Замки, которые могут быть исключительно механическими или электромеханическими.
  7. Автоматику. Этот элемент необязателен для распашных ворот, однако, с ним проживание в частном доме станет намного комфортней. Если средства не позволяют установить автоматику сразу, не беда, конструкция ворот позволяет отложить этот процесс и пользоваться ими вручную какое-то время.
Вернуться к оглавлению

Монтаж распашных ворот своими руками

Простота конструкции распашных ворот способствует тому, что они могут быть легко собраны своими руками, без привлечения специалистов. Монтаж ворот можно разделить на два основных этапа: установка стоек и конструирование ворот.

Элементы конструкции распашных ворот


Как правило, сначала занимаются монтажом стоек, потому что после окончания работ им необходимо отстояться, и в это время можно заняться изготовлением самих ворот.Вернуться к оглавлению

Установка стоек

Начнем описание процесса монтажа с установки стоек. В качестве стоек можно использовать:

Трубы, если есть необходимая техника, можно попросту забить в землю. Этот способ считается экономичным, но более сложным. Во время забивания нужно следить за уровнем, чтобы ворота впоследствии не перекосились.

Более популярным методом считается бетонирование столбов, поэтому подробней рассмотрим именно его:

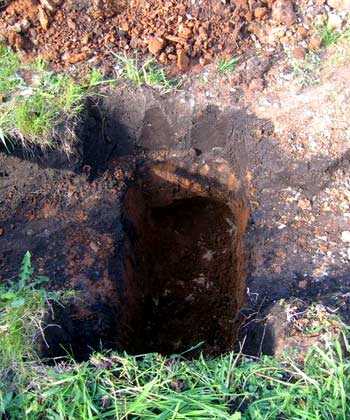

  1. Для начала следует выкопать углубление в земле с помощью лопаты или садового бура. Глубина выемки грунта не должна быть менее одного метра и зависит от уровня промерзания грунта в регионе.
  2. На дне ямы следует уложить гравийно-песчаную подушку толщиной до 200 миллиметров. Эта процедура позволяет предотвратить проседание столбов и создает основу для бетонирования.
  3. После этого в углубление закладывается труба, которая выравнивается по вертикали с помощью строительного уровня.
  4. В самом конце необходимо залить столб бетоном. Раствору нужно дать высохнуть в течение семи дней как минимум. Если высыхание происходит в жаркую погоду, следует периодически смачивать раствор водой, чтобы избежать пересыхания.

При выборе в качестве опор кирпичных столбов, необходимо их усилить с помощью арматуры, а также выпустить металлические закладные для крепежа петель.

Вернуться к оглавлению

Конструирование ворот

Второй этап на пути создания распашных ворот — это сборка самой конструкции. То, какой вид будет у будущих ворот, напрямую зависит от места, где планируется их поставить. К примеру, на воротах для заднего двора можно существенно сэкономить, выбрав материалы проще. Что касается парадного въезда, то здесь на декоративных качествах лучше не экономить.

Как правило, ворота изготовляются в одно время с забором, хотя может возникнуть необходимость сделать их на уже готовом заборе, что требует снятия точных размеров ширины и высоты проема. При определении высоты ворот следует помнить о расстоянии между воротами и землей для беспрепятственного их открытия.

В случае если под воротами уложена тротуарная плитка или выстелен асфальт, то расстояние допускается оставлять совсем небольшое, в пределах пяти сантиметров. Когда под воротами находится голая земля, лучше всего предусмотреть расстояние не менее десяти сантиметров. Кроме беспрепятственного открывания, просвет необходим для увеличения сопротивляемости ветру.

Вернуться к оглавлению

Чертежи и эскизы

Создание эскиза и чертежей будущих ворот позволяет осуществлять монтаж без ошибок, а также очень полезно для расчета необходимого количества строительных материалов. Рекомендуется при создании каркаса ворот ориентироваться на предполагаемый отделочный материал. К примеру, при обшивке ворот профнастилом можно избежать лишних стыков, что значительно увеличит аккуратность конструкции, и сделает монтаж гораздо проще.

На этапе создания чертежа следует произвести расчет необходимых материалов. Для конструирования ворот понадобится профильная труба разного сечения. Труба 60 х 40 необходима для сборки каркаса, который будет представлять собой основу ворот, а труба меньшего сечения, 40 х 20, понадобится для создания обрешетки, нужной для крепежа обшивки. При покупке труб рекомендуется заказывать сразу необходимых размеров для того, чтобы при сборке как можно меньше заниматься резкой.

Как бы то ни было, трубы все равно придется резать и шлифовать, поэтому без болгарки не обойтись. Шлифовка позволяет удалить с труб ржавчину, а обработка растворителем удалит с металла возможные следы масла, которые могут помешать лечь краске.

Вернуться к оглавлению

Сварные работы

После создания чертежа и подготовки труб приходит время для сварных работ. Их лучше всего доверить профессионалу. Так будет достигнута наибольшая прочность соединений и наилучший внешний вид. При соединении деталей необходимо не допускать образования в стыках отверстий, в которые может попасть вода.

В зимнее время влага, попавшая внутрь трубы, неизбежно замерзнет и может повредить каркас. Специалисты рекомендуют прихватывать трубы с шагом около 30 сантиметров. Сплошной шов может привести к деформации каркаса, что неизбежно повлияет на аккуратность будущих ворот. При сварке не стоит забывать о ребрах жесткости, повышающих прочность ворот и увеличивающих их сопротивляемость ветру.

Процесс сварки каркаса распашных автоматических ворот


При проведении сварочных работ своими руками необходимо соблюдать технику безопасности, обеспечив себя средствами индивидуальной защиты.Вернуться к оглавлению

Грунтовка каркаса

Этот процесс позволяет продлить жизнь как металлическим, так и деревянным изделиям. Кроме этого, на грунт гораздо удобней наносить лакокрасочные покрытия. Места сварки также обрабатываются грунтовкой. Грунтовку лучше всего наносить после того, как на раму будут приварены петли. Если в качестве столбов были предусмотрены кирпичные опоры, то петли привариваются к закладным. В том случае, если закладные на опорах ворот и забора не были своевременно подготовлены, можно прибегнуть к помощи анкерных болтов. Кроме петель, загрунтовать следует и механизмы закрывания ворот — задвижки. Как правило, для распашных ворот выбираются штыревые задвижки, простые по конструкции и легки в монтаже.

Вернуться к оглавлению

Конечная отделка ворот

В самом конце необходимо произвести финишную отделку распашных ворот. На грунтовку можно наносить практически любые составы. Следует отметить, что наиболее ровную поверхность можно получить с помощью краскопульта, однако, отлично подойдет и обычная кисть. При покраске каркаса с помощью кисти придется затратить на это чуть больше времени.

После того как краска нанесена на каркас ворот, можно начинать крепеж отделочного материала. Кстати, обшивка может крепиться на уже висящую на своем месте раму, или эти работы можно производить в любом другом удобном месте. Рассмотрим самые популярные отделочные материалы, применяемые для обшивки распашных ворот:

  1. Профилированный настил. Из достоинств этого отелочного материала можно отметить низкую стоимость, легкость и огромный выбор цветов и фактур профнастила. Стоит отметить, что профилированные листы могут быть не только однотонными: многие производители предлагают профлисты с принтом под натуральные материалы.

    Вариант устройства автоматических распашных ворот из профлиста

    Так можно без проблем найти профилированный настил, имитирующий натуральное дерево, кирпич или дикий камень. В настоящее время цвета профнастила подбираются по каталогу, поэтому при порче забора в каком-либо месте можно по коду подобрать дополнительный лист и попасть в цвет абсолютно точно. Из недостатков профлиста можно отметить большую парусность.
  2. Дерево. Этот материал считается самым доступным и натуральным. Деревянные ворота выглядят очень красиво, и в случае порчи отдельные элементы могут быть легко заменены. Стоит отметить, что дерево очень требовательно в уходе, и без должного внимания может прийти в негодность — рассохнуться или растрескаться.
  3. Листовой металл. Ворота, обшитые этим материалом, выглядят очень надежно и обладают высокой прочностью. Однако вес таких ворот очень большой, что отрицательно сказывается при их открывании, особенно если для этого используется автоматический привод.

    Оригинальный дизайн распашных ворот из листового металла

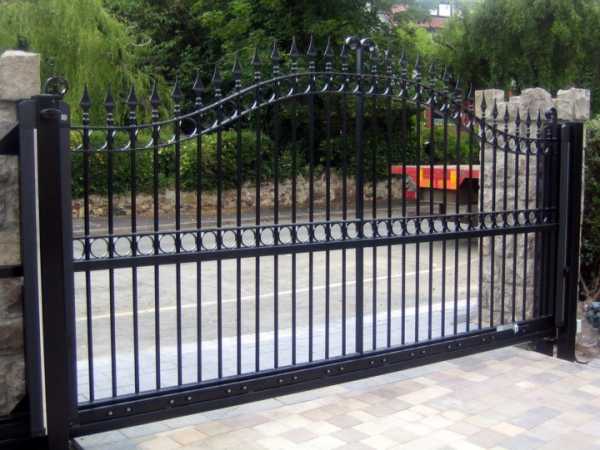

  4. Ковка. Ворота, отделанные коваными изделиями, — это настоящий эксклюзив, особенно если делал их настоящий мастер. Такие кованные ворота не оставят равнодушными ни гостей, ни прохожих. Недостатком таких ворот является их высокая стоимость, и сложность изготовления, поэтому своими руками их сделать вряд ли получится.
  5. Стальная сетка и сетка рабица. Такие ворота очень просто сделать своими руками, и они обладают низким весом. Из недостатков можно отметить их прозрачность, что делает участок просматриваемым с улицы. Кроме этого, на особые декоративные качества таких ворот из сетки рабицы надеяться не приходится.
  6. Комбинированные ворота. Как правило, в качестве комбинированных материалов используется ковка, дерево, металл и поликарбонат. Такая комбинация позволяет сделать ворота одновременно прозрачными, легкими, а также не просматриваемыми с улицы.

    Комбинированные распашные ворота из дерева и кованых элементов

Вернуться к оглавлению

Автоматический привод для распашных ворот

Редко какой владелец загородного участка не задумывался о том, чтобы установить автоматические распашные ворота своими руками, позволяющие заезжать на территорию, не выходя из транспортного средства.

Автоматика значительно повышает комфорт проживания в частном доме, однако, целесообразность ее установке зависит от того, насколько часто ворота используются. Если частный дом используется как постоянное место проживания, то, скорее всего, ворота, предусматривающие автоматический привод, необходимы абсолютно точно.

Чертеж с размерами привода для распахивания ворот


Установить привод для распашных ворот — это задача не из легких. Автоматические ворота своими руками могут быть установлены, если есть определенные умения и знания. Лучше всего обратиться в специализированные фирмы, которые занимаются продажей и монтажом подобного оборудования.

Это позволит избежать ошибок в монтаже и некорректной работы автоматики. Кроме этого, фирмы, занимающиеся установкой привода на ворота, поставят вам необходимое оборудование по цене значительно ниже розничной и будут обеспечивать гарантийное обслуживание.


Поэтому, если в процессе эксплуатации привод перестанет корректно работать или вовсе сломается, можно будет рассчитывать на своевременную замену или бесплатный ремонт. Стоит отметить, что если установить привод на ворота планируется еще на этапе конструирования ворот, то необходимо заранее подготовить необходимые коммуникации. Так, будет полезным заблаговременно подвести к воротам необходимую для привода проводку, что сделает ворота более аккуратными.

svoizabor.ru

Как выбрать автоматические ворота - выбор автоматических ворот

Автоматические ворота — это надежная защита для любого помещения и территории. Качественные ворота должны обладать следующими характеристиками:

  • не «съедать» площадь помещения;
  • обеспечивать надежное разделение и защиту;
  • способствовать сохранению тепла.

Устройство автоматических ворот

Вообще, конструкцию автоматических ворот можно представить следующим образом:

  • сама оградительная часть, которая служит защитой помещения;
  • привод, с помощью которого осуществляется подъем и опускание конструкции;
  • автоматика, которая управляет работой привода.

Важно помнить, что створки ворот должны перемещаться без каких-либо усилий, в противном случае будет создаваться повышенная нагрузка на привод, что в дальнейшем приведет к поломке и дорогостоящему ремонту.

Автоматика может быть установлена на ворота и в момент установки и через какое-то время после монтажа. Все, что потребуется – это комплект автоматики, включающий два линейных электропривода, блок управления, замок на электромагнитах, антенну и сигнальную лампу.

Производители автоматических ворот

Наиболее часто встречаются ворота от трех производителей Doorhan, Alutech и Hormann. Эти ворота производятся на специальном оборудовании и отвечают качественным требованиям.

Автоматические ворота от компании DOORHAN

Компания DOORHAN реализует автоматические ворота высокого качества, как для частных лиц, так и для крупных промышленных компаний. Все изделия компании изготавливаются исключительно на заказ, что позволяет заказчику получить именно тот результат, на который он рассчитывал. Самое главное преимущество ворот DOORHAN заключается в том, что они полностью адаптированы для работы в холодных российских условиях. В компании можно приобрести:

  • противопожарные ворота;
  • уличные ворота;
  • гаражные;
  • секционные ворота;
  • ворота из ПВХ и конструкции нестандартного вида.

На сегодняшний день можно сказать, что компания Дорхан является лидером российского рынка, изготавливая качественное и надежное оборудование для помещений любых типов.

ALUTECH — крупный производитель ворот

Алютех — это один из крупнейших производителей автоматических ворот в Западной Европе. Продукция предприятия пользуется популярностью не только в России, но также и в Украине, Германии, Белоруссии и т.д. Эта компания появилась в далеком 1996 году в Белоруссии и на сегодняшний день производит всевозможные виды автоматических ворот любого назначения.

HORMANN — европейское качество

Эти ворота занимают самую дорогую нишу рынка. Помимо высокой прочности и надежности они обладают высокими декоративными качествами, например, при желании заказчика ворота можно украсить декоративными вставками из ценных древесных пород или стекла. Естественно, данное решение не подходит для промышленных предприятий, но будет полезно для частных лиц.

Из недостатков можно назвать отсутствие производства на территории России. Дело в том, что, несмотря на надежность, даже такие ворота, как Хорман рано или поздно выйдут из строя, особенно при частом использовании. В этом случае придется производить дорогостоящий и крайне долгий ремонт, так как придется ожидать доставки необходимых комплектующих из-за границы.

Видео: монтаж секционных ворот и установка привода Hormann

Главные требования к автоматическим гаражным воротам

Так же, как и любая другая продукция, автоматические ворота для гаража должны отвечать определенным требованиям, которые позволяют добиться не только высоких эксплуатационных характеристик, но и безопасности.

Итак, при покупке ворот обращайте внимание на наличие документации, которая подтверждала бы качество ворот и их соответствие российским стандартам. Именно эти документы вы должны потребовать у продавца в первую очередь.

Что касается самой конструкции, то должны учитываться следующие нюансы:

  • в воротах должен иметься специальный механизм, который позволяет защитить пальцы от защемления;
  • внешние узлы должны быть иметь защиту от порезов и зацепов. Они должны быть полностью безопасны;
  • любое движение полотна, даже самое незначительное, не должно выходить из-под контроля.

Что касается конструктивных особенностей, то автоматические ворота должны отвечать следующим требованиям:

  • ширина ворот, например въезда на территорию, должна быть достаточной не только для вашего автомобиля, но и для других машин.
  • все пружины должны быть надежно закреплены, а управление воротами должно осуществляться без каких-либо усилий;
  • полотно ворот должно надежно фиксироваться в проеме, защищая помещение от проникновения осадков и сквозняков. Наличие зазоров считается браком и совершенно не допускается;
  • лучше всего, если концевые профили будут установлены скрытно, это позволит придать воротам более аккуратный вид.

Последним, но не самым маловажным пунктом, на который следует обращать внимание перед покупкой, является производитель. Если вы покупаете ворота в мелкой, малоизвестной компании нужно быть готовым к тому, что они не только не справятся с возложенными на них обязанностями, но и подведут вас в самый ответственный момент.

Преимущества сэндвич-панелей

Несмотря на то, что сэндвич-панели являются чисто американским изобретением, их популярность огромна во всем мире. Итак, стоит более детально разобраться с вопросом, почему сэндвич-панели пользуются такой популярностью.

  • Во-первых, в отличие от большинства других строительных материалов они не требуют таких больших финансовых и временных затрат для установки. Благодаря особой технологии монтажа работать с ними можно в любое время года и при любой температуре.
  • Во-вторых, они обладают высокой шумоизоляцией. Даже близкое расположение достаточно шумных объектов, таких как железнодорожные пути, не потревожит вас.
  • В-третьих, сэндвич-панели надежно сохраняют тепло, именно поэтому они подходят для применения в достаточно холодных регионах. В любое время года в помещении будет сохраняться тепло.

Кроме всего вышеперечисленного, такие панели имеют небольшой вес, что позволяет снизить нагрузку на несущую конструкцию, а значит, значительно продлить срок ее эксплуатации. Кроме того, они изготавливаются из экологически безопасных материалов, не выделяющих в воздух опасных элементов даже под воздействием тепла.

Виды автоматических ворот

Автоматические ворота могут отличаться по типу конструкции и механизмам. Можно назвать следующие виды автоматических ворот:

  • подъемно-поворотные;
  • секционные;
  • рулонные;
  • откатные консольного типа;
  • распашные ворота.
Вид механизма Описание
Подъемно-поворотные ворота выполняются единым полотном на всю площадь проема. При открывании и закрывании полотно скользит по направляющим из горизонтального положения в вертикальное. Так как полотно перемещается параллельно потолку, оно совершенно не загромождает пространство. Недостатки:
  • Требуется дополнительное место для нормального функционирования механизма рядом с проемом как с внешней, так и с внутренней стороны.
  • Если их утеплить, они будут иметь слишком большой вес, оказывающий высокую нагрузку на привод.
Секционные ворота собирают из отдельных сэндвич панелей, которые соединяют шарнирами. Верхний слой панелей может состоять из пластмассы, древесины или металла. Благодаря тому, что конструкция состоит из отдельных панелей, оно получается чрезвычайно маневренным. Кроме того, эти ворота хорошо противостоят взлому и обеспечивают достаточную степень звуко- и теплоизоляции. Недостатки:
  • Требуется регулярное обслуживание.
  • Стоимость секционных ворот выше ворот распашного типа.
Рулонные ворота состоят из легких ламелей, заполненных в большинстве случаев полиуретаном и образующих гибкое полотно. Такие ворота подходят для использования как в частных домах, так и в промышленности, магазинах. Их самое большое преимущество — возможность выбора полотна до 12 метров в ширину. Недостатки:
  • Плохо сохраняют тепло, поэтому больше подходят для неотапливаемых помещений, например гаражей.
  • Менее взломостойкие, чем остальные виды автоматических ворот.
Откатные ворота чаще всего встречаются на предприятиях с ограниченным допуском и служат в качестве основной пропускной точки. Такие ворота имеют очень прочную конструкцию, совершенно не боятся даже сильных порывов ветра и резких температурных перепадов, благодаря чему могут стать идеальным решением для регионов с крайне жестким климатом. Недостатки:
  • Важно обеспечить наличие беспрепятственного функционирования системы и дополнительное место для откатывающейся створки.
  • Устанавливаются на идеально ровной территории.
Распашные ворота состоят из двух створок, закрепленных шарнирами. Чаще всего такие ворота заказываются в частные дома. Стоимость этих ворот полностью зависит от качества материалов, которые будут использованы в процессе их изготовления. Недостатки:
  • Так же, как и в предыдущих вариантах, необходимо наличие дополнительного пространства для открывания. Процесс открывания может быть осложнен зимой, когда рядом с воротами скапливается снег.



Автоматические ворота с калиткой

Несомненно, калитка является самым удобным вариантом входа на территорию, позволяющим не нагружать основную конструкцию. Калитку можно установить на воротах, которые ограничивают въезд транспорта на охранную территорию, но при этом допускают прохождение людей. Ее установка возможна на ворота любого типа.

Калитка, встроенная в ворота, не должна мешать открыванию ворот. В откатных, секционных и рулонных конструкциях это важно учитывать. Но в то же время такие ворота с калиткой очень функциональны.

Видео: рулонные ворота с калиткой — особенности

В этой статье мы рассказали о видах ворот, перечислили их особенности, посоветовали, на что обратить внимание при выборе ворот для гаража и ворот с калиткой. Если у вас остались вопросы, мы с радостью на них ответим.

www.stroitelstvosovety.ru

Автоматические ворота - 65 фото качественных и красивых новинок!

В век автоматизированных технологий широкое применение получили автоматические ворота для гаража.

Конструкция создает людям дополнительное удобство при заезде в гараж, так как дверца открывается с пульта. По внешнему виду такие ворота довольно современны, придают дому особый статус.

Преимущества автоматических ворот

Удобны в использовании. Не приходится оставлять машину, открывать двери вручную, достаточно подъехать к гаражу, нажать кнопку пульта.

  • Придают дому эстетичный вид.
  • Защищают машину от угона, устойчивы к взломам.

Для того, чтобы обеспечить наибольшую безопасность, такие ворота должны быть правильно установлены, без помощи специалистов здесь не обойтись.

В такой конструкции важны различные регулировки, четкая установка доводчиков, автоматики.

Что необходимо для установки ворот?

Если вы уверены, что соберете такую конструкцию сами, тогда запаситесь такими инструментами:

  • Сварка
  • Болгарка
  • Уровень
  • Рулетка
  • Карандаш
  • Дрель

Такие ворота, часто люди ставят в частных домах. Самой просто из данных типов конструкций считается распашная система.

Самостоятельно она более проста в установке. Здесь главное выбрать подходящую для вашего гаража автоматику. Не менее важным считается точный размер полотен. Замеры должны производиться в каждом уголке гаражного проема.

Подготавливаем проект

Перед установкой у вас на руках должен быть проект со всеми разметками. Установка автоматических ворот – процесс долгий, кропотливый, требующий большого внимания, усилий, времени.

Во время монтажа ворот, освободите гаражное пространство, чтобы четко разложить будущую конструкцию.  Потолок в гараже не должен быть менее 2 м.

Большое внимание следует уделить именно опорной конструкции, она должна быть прочной, надежной, так как на нее будет ложиться все полотно.

При монтаже не должно быть никаких скосов полотна, в противном случае, механизм заклинит, сломаются электрические приводы. Необходимо четко установить саму раму с направляющими.

Для установки рольставен не требуется соблюдения таких жестких правил. Если вы устанавливает рулонные ворота, не лишним будет весь механизм спрятать в короб. Обычно он крепится над верхней частью ворот внутри гаража.

Рулонные ворота боятся не точностей, поэтому необходимо четко измерять высоту, в противном случае ворота не будут подниматься.

В зимнее время использование рулонных ворот не всегда представляется возможным, так как возникает обледенение механизмов. Чтобы этого не случилось, можно поставить подогревающий кабель.

Перед установкой любого типа автоматических ворот, нужно позаботиться об установке козырька.

Немаловажным является хорошо подготовить дорожку к гаражу, можно использовать мелкую гальку.

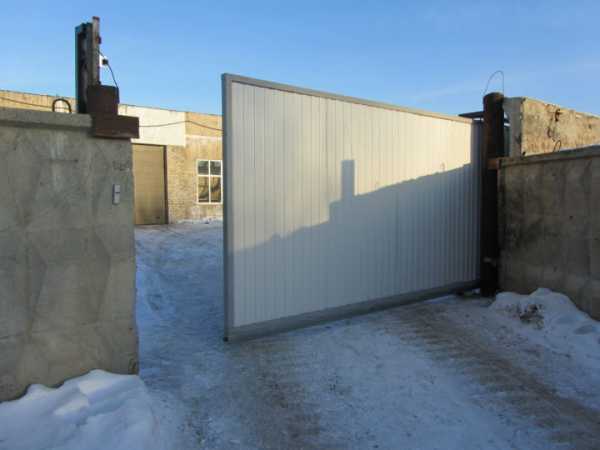

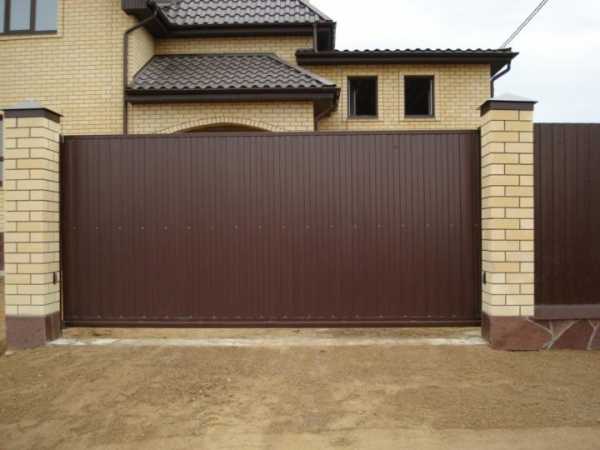

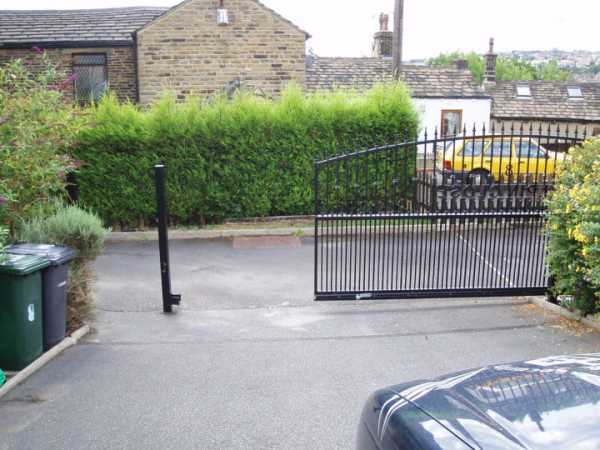

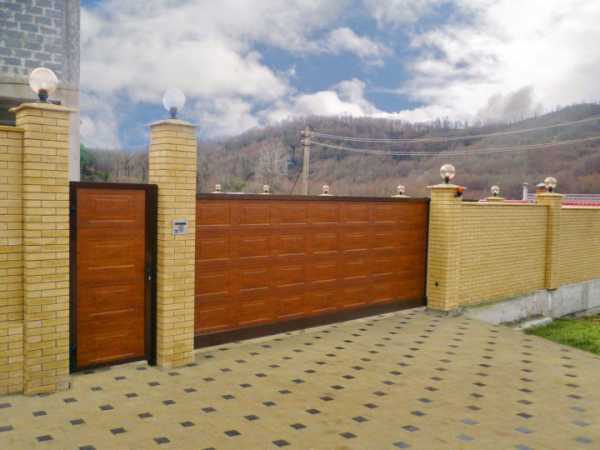

Откатные ворота

Поставить такие ворота без специальных откатных створок не получится, именно в этом состоит особенность монтажа.

Откатные автоматические ворота ездят на рельсах, они наиболее популярны в настоящее время. Все наверное видели, как ворота отодвигаются в сторону автоматически. Это есть рельсовые механизмы на колесиках.

Мене популярны откатные ворота с подвесным механизмом. Сама балка устанавливается сверху над воротами.

Преимущества:

  • Не требуют ухода
  • Долгий срок службы
  • Идеальны при неровном грунте
  • Механизмы не замерзают
  • Безопасны
  • Эстетичный внешний вид

Иметь в  своем доме автоматические ворота не каждый может позволить, такая конструкция стоит немалых вложений.

Кроме приобретения самого полотна. Придется отдать приличную сумму за установку мастеру.

Самостоятельно монтировать их не рекомендуется, если нет такого опыта. Конструкция капризна в установке, необходимо тщательно и качественно проверять работу каждого узла.

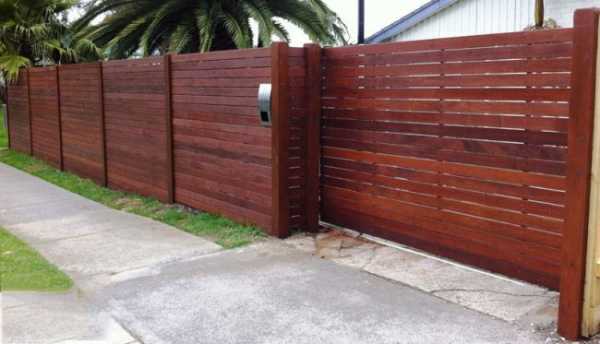

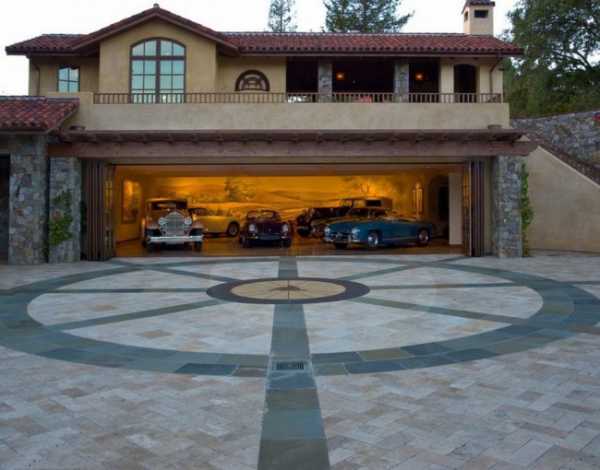

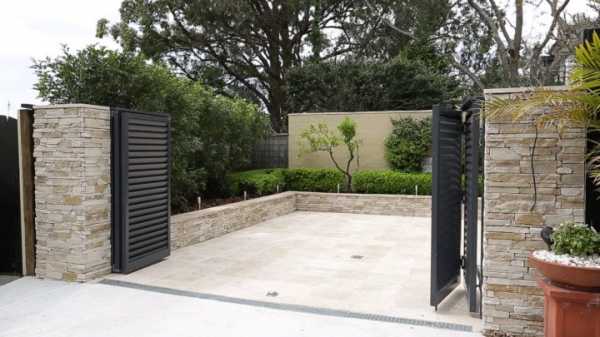

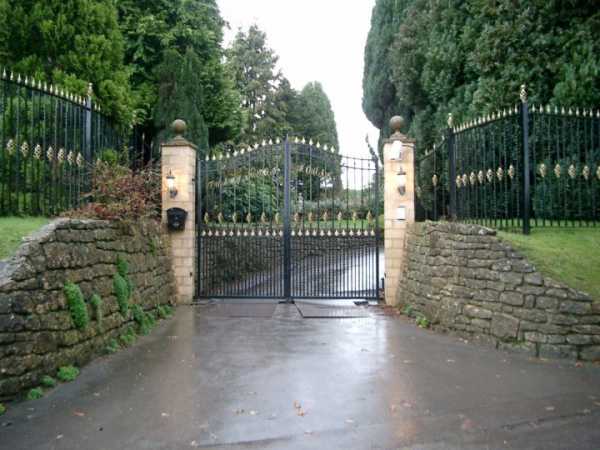

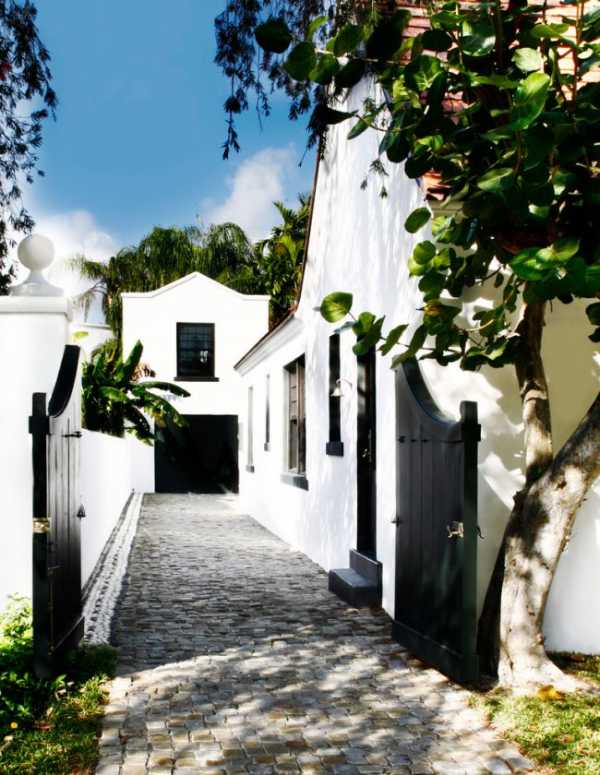

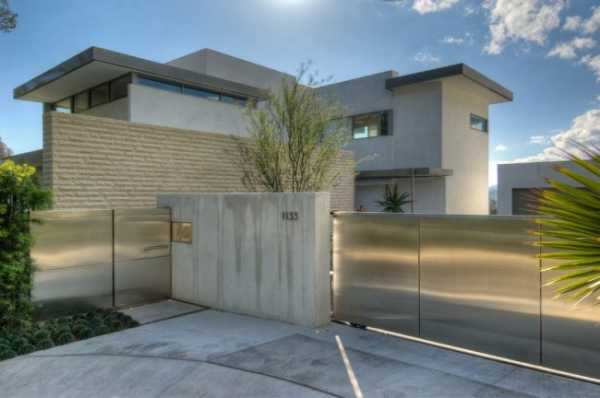

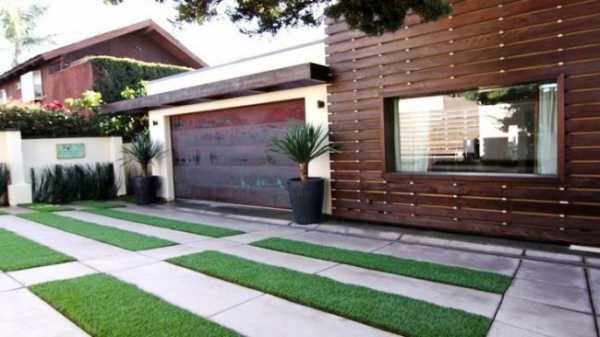

Фото автоматических ворот

www.beinten.ru

Ворота автомат – Автоматические ворота своими руками: выбор привода

Отправить ответ

avatar
  Подписаться
Уведомление о
