Автоматические ворота своими руками: распашные, откатные

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

  • Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
  • Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
  • Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
  • Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
  • Требуется гарантированно свободная территория по траектории движения створок.
  • Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

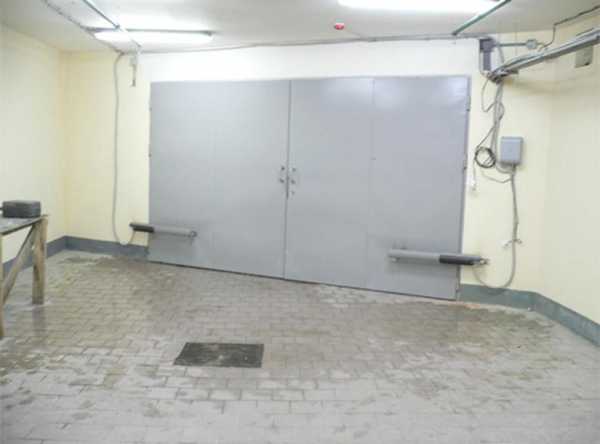

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

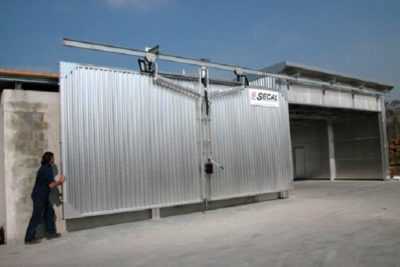

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

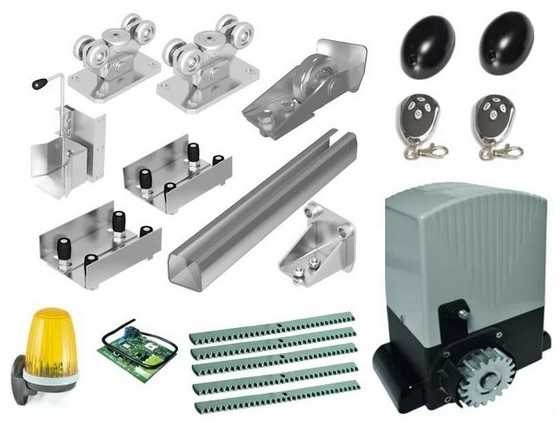

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

  • Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
  • Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно.
    Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.

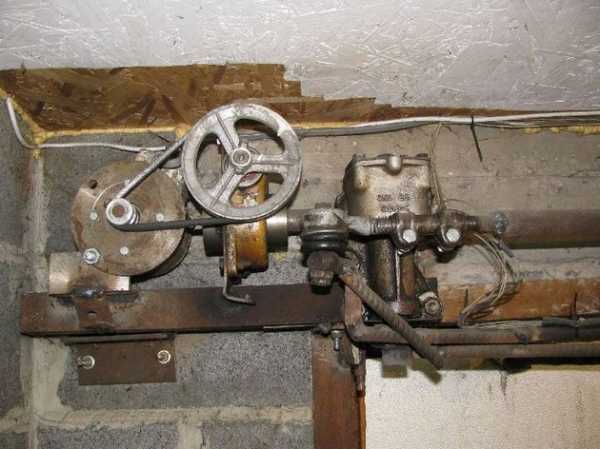

  • Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.

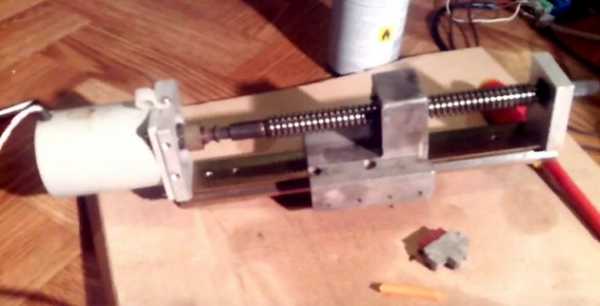

  • Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

  • Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.
    При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
  • Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

  • Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
  • Концевые выключатели отключают двигатель при достижении конечных положений створок.
  • Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
  • Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

profazu.ru

Автоматические гаражные ворота: своими руками как сделать?

В нынешней ситуации, когда все цены выросли в несколько раз изготовить ворота для гаража проще своими руками, особенно если есть хоть небольшие навыки владения инструментом.

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Автоматические распашные створки

Автоматизация распашных ворот

Автоматические гаражные въезды очень удобны, и сделать их своими руками не так сложно, наиболее экономичную и бюджетную конструкцию мы сегодня рассмотрим на двух примерах при:

  • распашных створках;
  • подъемных полотнах.

Из большого разнообразия на рынке эти два варианта наиболее распространенные. Важным условием, для их установки автоматических распашных систем, является свободное место. Каркасом может служить сваренная из уголка или профилированной трубы рама. А створки делаются из прочного жесткого профиля, который в последующем обшивается металлическим листом или деревянной отделкой. Вариант подороже – резная ковка, решетка, которая стоит намного выше.

Для монтажа своими руками автоматических гаражных ворот, понадобится следующий список материалов:

  • Опоры креплений возможно изготовить из профилированной трубы. При этом есть риск получить очень тяжелую конструкцию, тогда можно попробовать сделать не раму, а П-образный проем из стального швеллера.
  • Запастись специальными качественными петлями, которые позволят створкам открываться и закрываться плавно и бесшумно. Как правило, используют 4-6 петель. Количество подбирается в зависимости от веса всей конструкции. Можно использовать гаражные петли из полимерных материалов.
  • Створки. Они могут быть различными по конструкции и по материалу изготовления. Каркасом может служить металлический профиль. Все металлические элементы необходимо прогрунтовать и окрасить.
  • Упоры – два боковых и два центральных.
  • Замки и ручки на случай отключения электричества.
  • Электроприводы и крепежные элементы для них.
  • Кронштейны, управляющие створками.

Кронштейн для открывания створок

Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Рулонные конструкции

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные конструкции отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные полотна можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Механизм рулонных гаражных створок

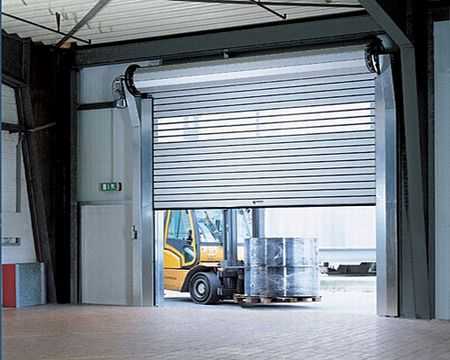

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными. Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля. Устанавливаемая автоматика на рулонные конструкции имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные створки не самая высокая.

Сдвижные створки на консолях

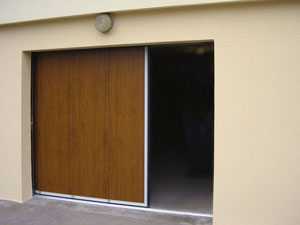

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

Нижняя консоль. Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Места нужно больше, чем размер проема, оно равно длине балки. Для перемещения створки по направляющей на опорах необходимы ролики.

Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Конструкции, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Консольные откатные створки въезда в гараж

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях в непосредственной близости от проема.

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий. Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

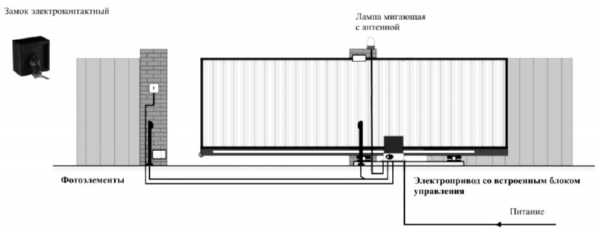

Схема автоматических откатных створок

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

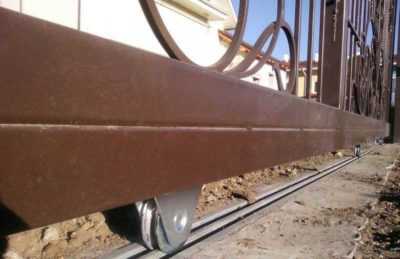

Подвесные гаражные створки двигаются на роликах по балке

Откатные рельсовые

Откатная конструкция – простое решение из всех вариантов сдвижных проездов. Полотна перемещаются по направляющему рельсу, проложенному поперек проезда в проеме.

Разнообразие раздвижных конструкций, отличающихся фактурой, отделкой, материалом и размером, очень велико. И, даже ограничив наш обзор сдвижными вариантами, мы столкнемся с большим количеством подобных видов.

Так движутся рельсовые створки

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Секционные

Являются, конструктивным решением, изготовленными из гибкого соединения металлических секций, скрепленных петлями между собой и смещающихся по направляющим шинам.

Подобные секции смонтированы, как правило, в проеме и на потолке внутри строения. Открываться секционные створки могут ручным или электрическим механизмом, который сдвигает полотно вверх и под потолок помещений, размещая его под перекрытием на направляющих рейках

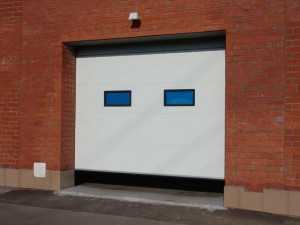

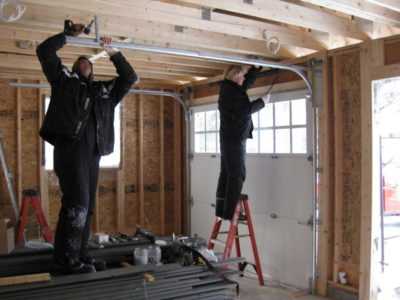

Монтаж секционного автоматического полотна

Как сделать подъемные створки

Чтобы изготовить своими руками автоматические подъемные створки в гараже понадобится много различных материалов инструментов и главное чертежи. Проект понадобится, чтобы предусмотреть все элементы системы и их взаимодействие. К элементам управляющего механизма относится:

  • Направляющий профиль;
  • Тяговый управляющий механизм;
  • Полотно.

Принцип действия конструкции механический или электрический.

На фото показан принцип работы подъемных створок

Проект должен содержать чертежи, с указанием геометрических параметров въезда в гараж, описание устройства и работы механизма открывания. Некоторые особенности системы:

Подъемные створки подходят только для проемов правильно-прямоугольной проекции.

В варианте цельного полотна необходимо продумать схему открывания наружу, в противном случае необходимо расширить площадь гаража.

Схема открытия створок наружу

Ввиду того, что минимальная ширина въезда в гараж равняется двум метрам, то близко подъехать к проему не получится, пока полотно целиком не поднимется.

Рама, должна ставиться одновременно с управляющим механизмом, и утапливаться на 3-4 см. Угол подъема необходимо рассчитать так, чтобы створка поднималась максимально под перекрытие.

Для проведения расчетов, необходимо изготовить схему гаража, см. рисунок ниже

Схема гаража с подъемными створками

Эта схема, в соответствии с которой необходимо просчитать параметры и размеры. Согласно СНиПам, минимальная высота гаража не может быть менее 220 сантиметра, а проем не менее 150-170 см. Автоматические створки необходимо снабжать мощным управляющим механизмом или устраивать систему противовесов.

Схема противовесов створок автоматических ворот

Общий порядок изготовления своими руками выглядит следующим образом:

  • Замеряем и планируем въезд в гараж, необходимо завершить внутреннюю отделку, иначе грязь попадя на направляющие испортит подъемный механизм.
  • Замеряя расстояние между стенами, вычисляем толщину рамы.
  • Собираем раму и примеряем к проему;

Ставим своими руками раму автоматических створок

  • Монтируем профили и устанавливаем кронштейн. Отступив от перекрытий небольшой зазор, подаем кронштейн вперед, дабы профиль не упирался в перемычку;
  • Вставляем направляющие профили, в комплекте с подшипниками и пружинами.
  • Соединяем все части подъемных створок и промазываем все профили машинным маслом для улучшения скольжения.
  • Натягиваем пружины, фиксируем к полотну при помощи болтов или винтов.
  • Регулируем натяжение пружин и подсоединяем рычажный механизм или авто привод, для электронного открывания.

Микросхема электронного привода створок

Важно очень правильно рассчитать массу створок, поскольку если противовесы оборвутся, то в опасности могут оказаться машины и, главное, люди. Для справки – деревянное полотно может весить 100-300 кг, а металлические до 300-500 кг в зависимости от толщины и наличия утепления.

Подъемный механизм

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Автоматические ворота на гараж своими руками

Автоматизация открывания гаражных ворот делает жизнь автолюбителей более комфортной. Нет необходимости покидать теплый салон в ненастную погоду, чтобы вручную освободить путь машине. Практичные и удобные автоматические ворота на гараж своими руками может установить не только профессионал, но и начинающий мастер, следующий технологии монтажа.

Виды ворот и их характеристики

Подъемно-поворотные Секционные

Работу ворот регулирует электрический приводной механизм, мощность которого подбирается в зависимости от веса и размеров конструкции. Тип дверного полотна и способ его открывания определяет наименование модели ворот:

  1. Подъемные секционные – изготавливаются из соединенных шарнирами секций. Дверное полотно поднимается под потолок гаража и не требует лишнего пространства. Их движение осуществляется при помощи пружин и направляющих. Конструкция достаточно проста, но устойчива к взлому.
  2. Подъемно-поворотные – имеют цельное дверное полотно, утепленное или просто металлическое, которое при подъеме размещается под потолком помещения. Конструкция исключает возможность взлома, не требует расчистки снега для движения створок в зимний период. Плотное прилегание к раме обеспечивает сохранение тепла в гараже.

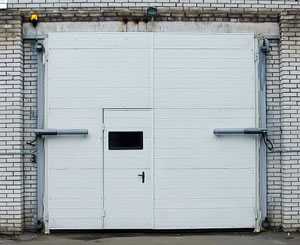

  3. Распашные ворота с двумя открывающимися створками – это классическая модель. Автоматизация такой модели наименее затратный вариант. Для открывания применяется линейный или рычажной механизм. Модель требует свободного пространства для движения створок.
  4. Откатные ворота – это цельное полотно, освобождающее проезд, передвигаясь на специальных роликах. К недостаткам конструкции относится плохая герметичность и необходимость места для выдвижения створки ворот.

Изготовление автоматических ворот

Изготовление автоматических гаражных ворот

Удобство автоматических ворот не нуждается в доказательствах, а цена устраивает не всех. Автолюбители часто задаются вопросом, как сделать их своими руками? Перед началом работы стоит посмотреть видео о вариантах установки и реально оценить свои возможности. Если вы решили, что справитесь, беретесь за простую конструкцию – распашные ворота. Установка этой модели автоматических дверей требует наименьшего количества специальных знаний и умений.

Имея сварочный аппарат несложно сварить раму для ворот и обшить листовым железом или профнастилом, сделать петли, запорный механизм и установить замок. На готовое дверное полотно необходимо установить комплект качественной автоматики, которая обеспечит беспрепятственное открывание ворот в любое время года. Выбор механизма зависит от веса и конструкции створок.

Важные параметры

Делая расчет нагрузки нельзя забывать, что не только вес створок играет важную роль, но так же их ширина и площадь. При открытых воротах на них действует ветровая нагрузка, которая испортит механизм, если не будет учтена заранее.

Плавность хода створок – необходимое требование при установке автоматики. Ворота должны быть правильно закреплены и не иметь перекосов, а на распашных воротах петли хорошо смазаны.

Установка автоматического привода

Линейный привод

Механизмы для распашных створок делятся на два вида:

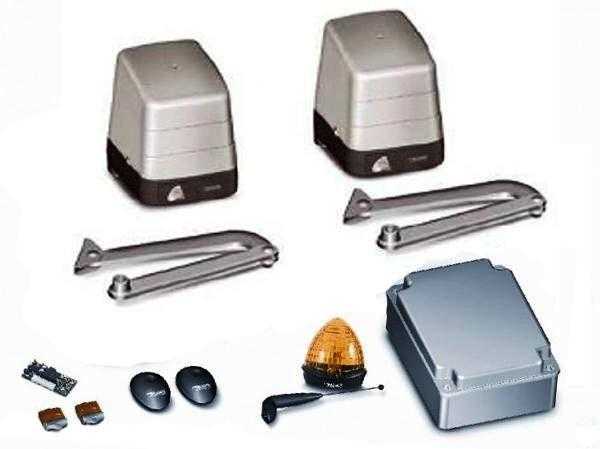

  • Линейные – привод с червячной передачей для удлинения и укорачивания штока.
  • Рычажные – два, соединенных шарниром, рабочих рычага двигают ворота.

При небольшом расстоянии от дверной петли до края столба выбирают линейный привод, если расстояние превышает 15 см, устанавливается рычажный. Для работы потребуется: приводы для запирания, блок управления, фотоэлементы, приемник и передатчик, крепежные пластины, ключи для разблокировки, пульт дистанционного управления. Установка привода подробно расписана в инструкции производителя, остается строго ее придерживаться и правильно монтировать систему.

Подъемно-поворотные ворота

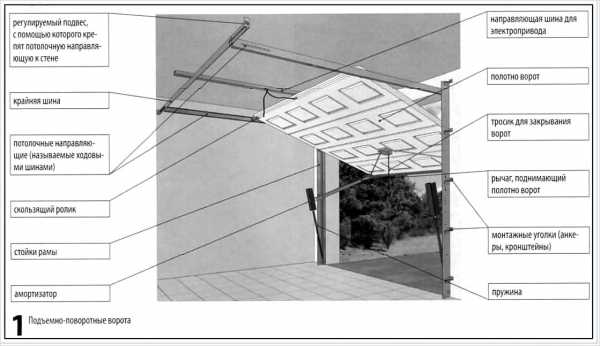

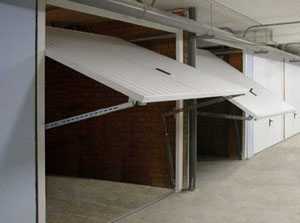

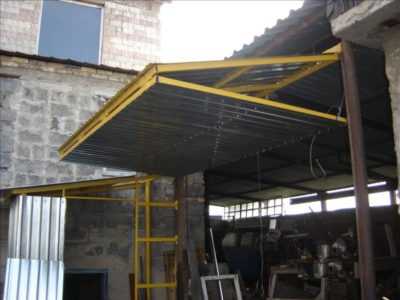

Автоматическая подъемно-поворотная конструкция

Для монтажа подъемных ворот важно наличие свободного места под потолком, уровень которого при открывании опустится на 25 см. Это достаточно сложная конструкция с электромотором и системой рычагов. Ворота изготавливаются как цельное полотно, зафиксированное на жесткой раме. Дверное полотно изготавливается из листового металла и утепляется. Материал должен быть легкий и влагостойкий.

При монтаже направляющих важно контролировать вертикальность крепления на потолке и параллельность профилей относительно друг друга. Правильно выполненная конструкция обеспечивает бесшумное и безопасное открывание ворот. Роль противовеса в механизме играют компенсационные пружины, которые растянуты или сжаты в зависимости от положения створки.

Порядок установки

Установка автоматических ворот
  1. Изготовление и установка рамной конструкции для дверного проема.
  2. Сваривание и монтаж поворотной створки.
  3. Установка кронштейнов для соединения с вертикальными полозьями на стене. Рекомендуется небольшой вынос кронштейна вперед, чтобы избежать трения элементов.
  4. Монтаж потолочных направляющих.
  5. Поворотное полотно вставляется в направляющие и соединяется с системой рычагов и пружин.
  6. Производится регулировка пружин с помощью устройства, входящего в комплект механизма.
  7. Для безопасной фиксации ворот в открытом положении применяется стопор.

Управлять подъемом ворот можно механическим нажатием кнопки или дистанционно. При точной подгонке всех узлов конструкция прослужит много лет.

Видео

В этом видео показаны подъемно-поворотные ворота, сделанные своими руками:

В этом видео автор показал, как он сделал распашные гаражные ворота, использовав механизмы стеклоподъемников автомобиля:

Последняя редакция: 27.09.2015 Автор: Олег Посольский

kaksdelatgarazh.ru

Автоматические гаражные ворота своими руками: пошаговая установка


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Прочный фундамент и надёжные стены очень важны для гаража, ведь создание хороших условий для размещения автомобиля – это обеспечение его сохранности и защиты от воздействия среды, а также климатических условий. Однако самой важной задачей для владельца авто остаётся обеспечение сохранности автомобиля от угона. Поэтому многие приходят к решению установить первоклассные автоматические гаражные ворота своими руками.

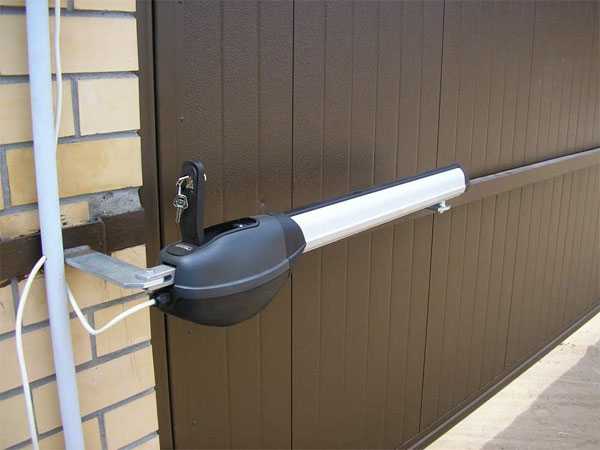

Линейный привод на распашных воротах

Многие считают, что красота ворот — дело не второстепенное, и те, кому позволяют финансы, заказывают фирменные гаражные ворота и автоматику, а вот установку и того, и другого берут на себя. Правильно считая, что все, что сделано своими руками, своими же руками можно и отремонтировать. Хозяин сам становится гарантом качества, красоты и долговечности ворот.

Типы гаражных ворот

Выбрать тип ворот для своего гаража достаточно сложно. Красота фирменных ворот в рекламе соблазняет, но следует оценить вид конструкции и качество её работы. В наше время в интернете есть возможность прочитать информацию о том, что нас интересует, и сделать вывод, подходит это нам, или нет. Сегодня автолюбителям предоставляется выбор среди усовершенствованных моделей.

Перечислим самые распространённые типы конструкций:

  • Ворота распашные, настолько известны всем, что пояснений не требуется. Две створки, раскрывающиеся навстречу друг другу. Однако они и самые функциональные, прочные, красивые, и сохраняют тепло в помещении гаража.
  • Подъемно-поворотный створ убирается под потолок, подтягиваемый шарнирно-рычажным механизмом. Ворота достаточно прочные и безопасные в смысле сохранности имущества.
  • Секционные ворота, полотно которых составлено из секций, преломляющихся, и при этом поднимающихся к потолку при помощи системы, состоящей из пружин и профилей. Конструкция отличается легкостью, однако обладает стойкостью от взлома.
  • Откатные ворота, замечательно работают на въезде на какую-либо территорию. Откатное полотно, выполняющее роль створа, отлично обеспечивает сохранность от взлома, но не подходит для небольших гаражей на один легковой автомобиль.
  • Рулонные ворота наматываются на вал, который установлен в коробе, закреплённом в верхней части проёма гаража. Они бывают алюминиевые или стальные, и называют их обычно рольставнями. Недостатком их является недостаточная защищённость от взлома, и они плохо сохраняют тепло в закрытом ими помещении.

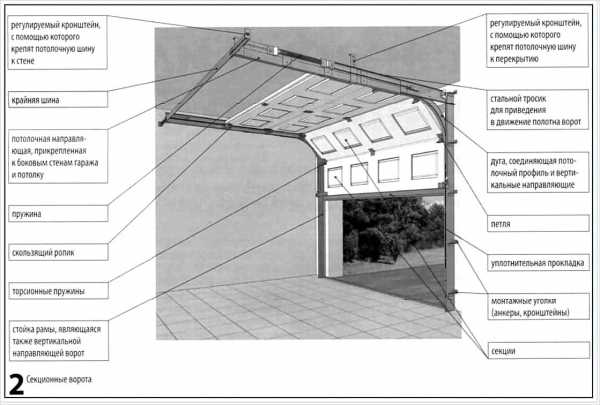

Секционные ворота

Принципы работы автоматики для распашных ворот

Основными принципами их действия являются приводные механизмы рычажного или линейного типа, существуют ещё подземный привод, который встречается пока редко. В движение механизмы приводятся электроприводами от сети ~ 220В, редко 24В. Для тяжелых конструкций и при их интенсивном использовании существуют гидравлические приводы. Мощность механизмов подбирают в зависимости от технических характеристик данной конструкции ворот. Любая конструкция для закрывания гаража выполняет не только защитную роль, но несёт и декоративную функцию, облагораживая и украшая внешний вид гаража.

  • Линейная, или так называемая червячная, автоматика действует по принципу движения штока в червячной передаче.
  • Рычажный привод, по своему действию напоминает согнутую в локте руку, где предплечье и плечевая кости, действуют, как рычаги, соединённые подвижным шарниром.
  • Подземный привод, при необходимости скрыть автоматику с целью сохранности эстетичного внешнего вида ворот. Однако, высокая цена и сложность выполнения работ по установке ограничивают применение этого типа приводов.

Схема подземного привода для гаражных дверей

Следует отметить, что линейные приводы дешевле, чем рычажные, к тому же при одинаковых условиях эксплуатации могут двигать более массивные створки.

Это важно! Приводы занимают в воротном проеме около 15 см с обеих сторон, и их следует размещать повыше или на уровне колёс, чтобы оставалось больше пространства для проезда автомашины.

Монтаж автоматики для распашных ворот

Самостоятельная установка автоматики на распашных воротах является довольно трудным процессом, требующим внимательности, аккуратности и соответствующей квалификации. При монтаже автоматики недопустимы ошибки. Это приводит к нарушениям в её работе, вплоть до нарушения целостности монтажа.

Для начала необходимо выбрать тип автоматики, подходящей для использования в вашем случае. Для этого необходимо знать расстояние от петли до внутреннего края столба.

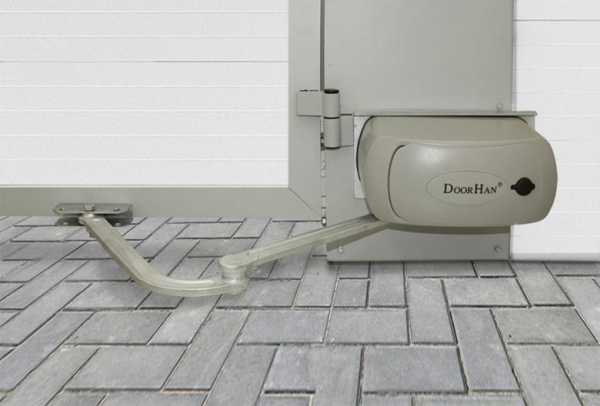

Комплект автоматики рычажного типа

Если этот размер находится в пределах 0-150мм, значит предпочтительней использовать линейную автоматику. Она смотрится более эстетично из-за отсутствия рычагов. Если это расстояние от150 до 300мм, то устанавливают рычажную автоматику или делают ниши для линейного привода, чтобы привести размер в указанные выше пределы.

Расчеты, подготовка к монтажу

Для подбора комплекта ещё нужно замерить ширину одной створки и рассчитать ветровую нагрузку в вашем климате.

Перед началом установки проверяют легкость хода створок, так как ворота должны быть перед монтажом автоматики правильно установлены, и отрегулированы так, что их можно было бы открыть одним пальцем.

Любые обнаруженные перекосы требуется устранить, потому что приводы двигаются по уровню, а из-за столба, имеющего наклон, траектория будет отклонена от горизонта, что приведёт к подклиниванию автоматики, в этом случае шток может перекосить.

Монтаж оборудования

После устранения всех недостатков, на столбы монтируют автоматику. Помните, что следует придерживаться рекомендуемых в инструкции расстояний, отклонение может не дать вам возможности закрывать или открывать створки на желаемый угол, или же будет задействована только часть рабочего хода штока, что приведёт к повышению механических нагрузок на электропривод.

Крепление автоматики к опорному столбу

Особое внимание придаётся надежности крепления электропривода к столбу. Если вы сомневаетесь в прочности столба, обварите его по периметру металлом, и только после этого производите монтаж оборудования.

После этого переходят к разблокировке привода, и переводу в ручной режим работы, затем приваривают кронштейны крепления к створам.

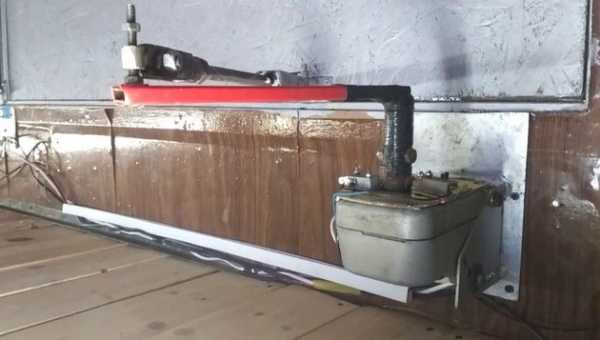

Важно! При приваривании кронштейнов для линейного (червячного) электропривода к створкам, следует оставлять хотя бы сантиметр запаса хода штока.

Если ворота будут останавливаться при полном выкручивании червяка, то будет происходить закусывание и сильный износ в этом месте, что впоследствии приведет к разрушению червячного механизма.

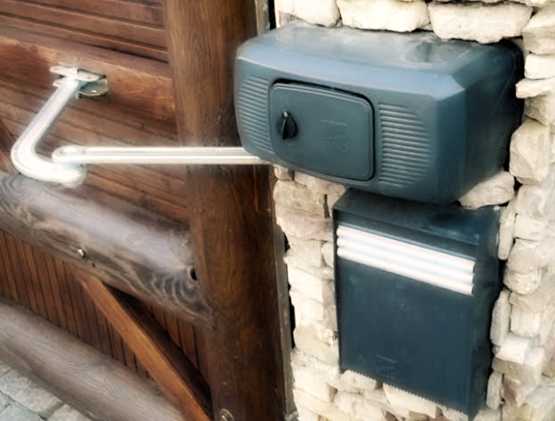

Рычажный привод на распашных воротах

После установки оборудования на место проверяют ход створки и согласованность движений приводов. Обнаруженные недостатки обязательно устраняют. Высокий ресурс работы автоматики во многом зависит от качества монтажа и легкости движения створок. Если вы автоматизируете распашные ворота из-за их тяжелого хода, то автоматика вам мало поможет. В таком режиме оборудование долго не выдержит. Будет срабатывать электрическая и механическая система защиты автоматики.

Проверив ход створок, выставляют упоры на открывание и закрывание, которые нужны, даже когда используются концевые выключатели. Применяют концевые выключатели в тех случаях, когда они включены в схему автоматики, и она без них не функционирует. Затем подключают двигатели к электропитанию, ставят по инструкции необходимые перемычки, подшивают пульты и запускают систему.

Во дворе или гараже устанавливают резервную кнопку управления створками ворот. Каждая автоматика сопровождается подробной инструкцией для монтажа, выполнять работы следует последовательно, по этапам, указанным в ней. Вооружившись терпением и сосредоточившись только на монтаже, вы успешно проведёте самостоятельный монтаж автоматики.

Видео урок по монтажу секционных ворот

rusograda.ru

какую выбрать конструкцию и на что обратить внимание при сборке

Охрана автомобиля, а также удобство при открывании – это минимальные требования, которые могут быть предъявлены к современным воротам для гаража. Те конструкции, которые закрываются навесным замком, сегодня по функциональности и безопасности значительно уступают современным. Технологии автоматического управления, а также дополнительная сигнализация и отслеживание передвижений в зоне ворот – то, чем можно оборудовать практически любые ворота для гаража.

Типы гаражных ворот

Автоматика и ворота – это две составляющие удобства для владельца гаража. Ворота, оснащенные автоматической системой управления, могут быть:

  • Распашными
  • Откатными
  • Подъемными

Их объединяет общее – защита и простота управления. А разъединяет – принцип работы автоматики.

Ворота автоматические распашные

Классические ворота – распашные. Они сравнительно недорогие, их просто сделать самому. Главное требование – достаточно места для того, чтобы эти распашные ворота открыть. Делаются они просто.

Рама – уголки повышенной жесткости. Два полотна ворот, чаще всего, из листового железа. Полотна навешиваются на петли. Затем устанавливается автоматика. Готовые ворота можно декорировать коваными изделиями или планками.



Ворота автоматические откатные

Ворота откатные потребуют место сбоку от гаража. В этом случае они будут выезжать за его габариты. Для таких ворот нужна специальная, довольно дорогая фурнитура. Самое дорогое – это направляющие.

При строительстве можно сделать так, что ворота будут заезжать внутрь гаража. Тогда одна из стен должны быть чуть больше длины проема. При установке ворот после того, как кладка завершена, возможен только вариант, при котором направляющие будут выводить ворота за пределы стены.

Ворота автоматические подъемные

Подъемные автоматические ворота делятся на два вида:

  • Секционные
  • Поворотные

Секционные сэндвич-панели состоят из набора горизонтальных секций, которые при открывании двигаются вверх. А в поворотных нижняя часть будет выходить наружу, верхняя часть внутрь. Складываться они будут под потолком. Можно собрать поворотные и секционные ворота своими руками.

Конструкция и порядок установки автоматических распашных ворот своими руками

Любые распашные ворота, даже те, которые старше владельца гаража, можно сделать автоматическими. Если же предстоит сделать автоматические гаражные ворота своими руками, понадобятся:

  • Листы железа либо другой материал для полотен ворот
  • Навесы
  • Уголки для рамы
  • Болгарка
  • Сварочный аппарат

Работу нужно начинать с изготовления рамы. Чем больше проем для ворот и толще лист железа, предназначенный для полотна их створок, тем более усиленной должна быть рама. Её нужно сварить на земле, а затем вставлять в проем. Нижнюю часть закрепить стяжкой. Бока анкерами. Полотна ворот сварить, очень точно вымеряв размеры рамы. Готовые створки нужно навесить на петли. После этого убедиться двигаются ли ворота свободно, а также плотность прилегания створок. Теперь очередь за автоматикой.

Это важно! Мощность автоматического привода пропорциональна расстоянию между петлей и внутренним краем ворот. Если это 150 миллиметров, можно использовать линейный привод. От 150 – рычажной.

В общем, самое главное соблюдение размеров и других рекомендаций производителя автоматического привода. Конструкция, которая будет распахивать ворота, приваривается к полотну ворот, а другой стороной крепится к стене. При правильном монтаже никаких особых настроек для работы автоматического управления не будет нужно.

Преимущества распашных автоматических ворот для гаража

Если считать, что слабое место распашных ворот – наличие дополнительного места для их открытия, то его всё перевесят следующие достоинства:

  • Отсутствие направляющих, блоков и роликов
  • Классический принцип при открывании и закрывании ворот
  • Возможность установить автоматическую систему управления в ворота, которые уже давно функционируют
  • Возможность снять автоматику и продолжать эксплуатировать ворота без неё, установив обычные замки
  • Относительно небольшая цена

Распашные ворота, как правило, служат дольше других конструкций. Но для их нормального функционирования тоже следует соблюсти определенные правила.

Довольно часто владельцы автомобилей устанавливают гаражные ворота подъемные своими руками. Такой тип ворот является удобным, так как для конструкции не требует дополнительное место перед гаражом (как в случае с распашными воротами).

Для гаража можно установить сдвижные ворота, но для них нужно дополнительное пространство внутри помещения. Такую конструкцию чаще монтируют на забор. Рекомендуем ознакомиться в этой статье с тем, как устанавливать сдвижные ворота своими руками.

Ворота откатные автоматические своими руками

Главное отличие ворот откатных от распашных в том, что они не занимают место при открытии. Всего существует три типа откатных ворот:

  • Консольный тип
  • Подвесной
  • На колесиках

Ворота консольного типа имеют несущую направляющую, которая установлена в нижней части полотна. В подвесном варианте направляющая должна быть расположена над проёмом. В этом случае сами ворота подвешивают на роликах. Ворота на колесиках должны двигаться по рельсе, вмонтированной в пол.

Изготовлением стоит начаться заниматься после определения типа ворот. Вполне возможно собрать раздвижные ворота своими руками.

Двигаться в сторону могут любые конструкции. Хоть деревянные, хоть металлические. Нужно только провести правильные расчёты соответствия функциональной (закрывающей) и консольной частей ворот. Консоль должна быть длиной не менее 30 и не более 50 % ширины проема. Этот показатель зависит от веса самих ворот и от ширины проема. Монтаж нужно проводить так:

  1. Направляющую, по которой будут двигаться ворота, устанавливают, в зависимости от типа ворот, сверху над проемом или внизу его
  2. К полотну ворот крепят роликовые каретки. Их ставят внизу, если направляющая будет снизу. И вверху, если направляющая вверху. С противоположных сторон надо устанавливать поддерживающие ролики
  3. Затем необходимо вставить ворота и проверить, насколько просто они двигаются
  4. Теперь нужно закрепить привод, после чего подключать автоматику

Типовой набор откатной двери

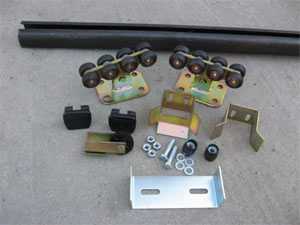

Главное в комплекте для функционирования откатных ворот – роликовые каретки.

В общем, нужны:

  • Роликовые каретки
  • Поддерживающие ролики
  • Направляющие. Они могут быть 7 или 5,6 метра
  • Верхние и нижние уловители
  • Ролик накатный
  • Заглушки для направляющих
  • Болты и гайки

Чем качественнее вся фурнитура, тем лучше будет работа откатных ворот.

Автоматика для ворот должна служить не менее 10 лет (речь идет только о качественном оборудовании). Периодически стоит делать профилактические осмотры комплектующих ворот. А в случае неисправной поломки автоматического устройства, всегда можно его заменить на новое. Само же полотно для ворот, будь то распашная или откатная конструкция, функционирует дольше.

Видео об автоматических воротах своими руками

Видео о монтаже автоматики для распашных ворот.

Обычно на монтаж ворот может уйти целый рабочий день. Вот видео, которое поможет избежать ошибок при монтаже.

megabeaver.ru

Автоматические гаражные ворота как установить своими руками

[sam id=»1″ codes=»true»]

Для того чтобы установить самостоятельно автоматические гаражные ворота (распашные, откатные, рольставни), потребуются знания, опыт и навыки. Конечно, это задача не из легких, но ее вполне реально выполнить своими руками, если тщательно изучить все нюансы и тонкости этого дела.

Если прочитать отзывы об автоматических гаражных воротах, можно понять, насколько это удобное приспособление. Практически все виды конструкций пользуются на рынке невероятным спросом и представлены в широком ассортименте. Все варианты ворот можно разделить на три условные группы:

  •  распашные;
  •  откатные;
  •  гаражные.

Последний вид делится еще на несколько подвидов: рольставни, складные и поворотные. Для каждого типа ворот характерна своя установка и особенность конструкции, поэтому стоимость у каждой конструкции разная.

Установка распашных ворот

Отзывы об автоматических гаражных воротах говорят о том, что это наиболее бюджетный и простой вариант среди представленного разнообразия на рынке. Единственным условием, которое необходимо для того, чтобы установить такие ворота, является наличие свободного пространства. Каркас таких ворот выполняется из прочных жестких профилей, которые в дальнейшем могут обшиваться металлическими либо деревянными панелями.

Дорогим вариантом данной конструкции считаются резные кованые решетки, стоимость которых гораздо выше, о чем говорят многочисленные отзывы потребителей. Чтобы выполнить своими руками установку распашных ворот, потребуется следующий перечень составляющих:

    1.  Столбы для крепления можно сделать из стальной трубы. В том случае, если имеется риск очень большого веса всей конструкции ворот, столбы можно заменить П-образным стальным каркасом.
    2. Петли хорошего качества позволяют воротам ходить плавно и легко. Часто используется четыре либо шесть петель. Их количество зависит от массы и размеров всей конструкции. Используются полимерные и металлические петли.
    3. Створки ворот. Их заполнение бывает сплошным, разреженным и комбинированным. Каркас изготавливается из металлических профилей. Можно изготовить секции из сэндвич-панелей, алюминиевого профиля, металлического штакетника. Все металлические детали конструкции обязательно нужно загрунтовать и покрасить.
    4. Боковые и центральные упоры.
    5. Засов с ручками (этот элемент понадобится в случае, если возникнут перебои с электричеством. Поэтому к выбору этих деталей для ворот следует отнестись с полной серьезностью и ответственностью).
    6. Два электропривода и кронштейны для их крепления к створкам и столбам (не стоит приобретать приводы и кронштейны из разных комплектов. Ведь они просто могут не подойти по параметрам).


Рекомендуется выполнить фундамент стаканного типа для основы конструкции – столбов или каркаса.

Воротная автоматика

Далее для установки автоматических ворот своими руками потребуется приобрести комплект воротной автоматики. На сегодняшний день рынок переполнен такими комплектами, поэтому выбрать его не составит никаких проблем. Стандартные комплекты ворот, как правило, состоят из правостороннего и левостороннего приводов, блока управления воротами, комплекта фотоэлементов, гаек, болтов, втулок, набора крепежных пластин.

При выборе автоматического распашного устройства следует обращать внимание на несколько важных параметров – размеры и вес створок, легкость их хода, на интенсивность открытия. Вес и размеры створок нельзя рассматривать по отдельности. Так, если решено установить автоматику для ворот, рассчитанную на максимальный вес до ста килограмм, но при этом не учтены размеры створок, то в сильный ветер вся конструкция разлетится в пух и прах.

[sam id=»2″ codes=»true»]

Следует сделать расчеты перед тем, как покупать автоматику. Для этого необходимо учесть среднюю ветровую нагрузку по местности. К примеру, она составляет 50 кг/м, а габариты створки 2х2 метра. Нужно перемножить эти все значения между собой (получается 200 кг), прибавить вес одной створки ворот (приблизительно 100 кг), запас прочности.

В результате можно увидеть, что необходимо приобрести привод, рассчитанный на створки от 400 до 800 кг. При таком приводе вся конструкция будет служить очень долго. Автоматика характеризуется интенсивностью открывания, которая выражается в процентах, например, 30% будет вполне достаточно для частного дома.

Откатные ворота с автоматикой

Автоматические откатные ворота сейчас пользуются огромной популярностью, но установка их своими руками требует еще большего навыка, сноровки и опыта, чем при работе с распашными воротами. Об этом говорят отзывы пользователей на множестве тематических сайтов и форумов. Установка такой конструкции предполагает применение специальной фурнитуры. Стоимость ее ранее была достаточно высокой, но с ростом популярности и спроса она стала вполне доступной.

Нельзя не отметить значительные преимущества пользования такими воротами. Во-первых, не нужно выходить из машины, чтобы их открыть. Во-вторых, они неприхотливы в обслуживании. В-третьих, в них отсутствуют направляющие как снизу, так и сверху, а это позволяет проехать любому по высоте транспорту без проблем.

Если есть навыки работы со сварочным аппаратом и «болгаркой», то своими руками изготовить такую конструкцию будет несложно. Цена автоматики для таких ворот будет гораздо выше, чем для распашных. То же самое обстоит и с фурнитурой. Ее стоимость будет зависеть от общего веса всей конструкции, длины направляющих, от изготовителя. Материал для их зашивки можно выбирать, всецело полагаясь на свою фантазию.

Это может быть и дерево, и изящная ковка, и стандартный металлический лист, и профнастил – в общем, абсолютно все, что сможет идеально вписаться в экстерьер дома. В последнее время особой популярностью пользуется поликарбонат, который выглядит очень современно и стильно. В таких воротах можно сделать своими руками встроенную калитку либо же оставить цельное полотно. От этого будет немного варьироваться стоимость готовой конструкции.

Такая конструкция требует обязательного углубления в грунт опорных столбов на один метр. Иначе через какое-то время он изменит свои размеры, сместится по вертикали и испортит весь каркас.

Автоматические гаражные ворота можно выполнить своими руками. Они бывают нескольких видов: классические стандартные распашные, рольставни, складные и подъемно-поворотные. К сожалению, рольставни (если прочитать многочисленные отзывы пользователей) требуют особого мастерства, поэтому, если нет уверенности в своих силах, установку лучше всего поручить профессионалам. Ведь рольставни состоят из огромного количества тонких длинных ламелей, которые производятся в промышленных условиях. Можно заказать уже готовые рольставни, которые придадут экстерьеру дома особую атмосферу.

Стандартные распашные ворота можно изготовить самостоятельно при помощи набора деталей из любого строительного магазина – подвесов, пружин, направляющих, полотен, валов и так далее. Их совокупная стоимость будет практически равной готовым воротам. Их изготовят, учитывая указанные размеры. Если нет уверенности в том, что эти размеры конструкции рассчитаны верно, то лучше поручить это сделать специалисту.

Стоимость гаражных поворотных ворот на уровне той, за которую можно приобрести рольставни. Для того чтобы сделать их самостоятельно потребуется цельное полотно и автоматика, цена которой достаточно высокая.

Любые ворота, независимо от размеров и стоимости, нуждаются в уходе и правильной эксплуатации. Только в таком случае они смогут прослужить верой и правдой достаточно длительное время.

[sam id=»3″ codes=»true»]

vorotagate.ru

Автоматические ворота своими руками

Оглавление:

  1. Какие виды автоматических ворот бывают?
  2. Автоматические ворота распашные
  3. Автоматические ворота откатные
  4. Отечественное производство автоматических ворот
  5. Как сделать автоматические ворота самостоятельно?
  6. Установка автоматических ворот
  7. Обслуживание и ремонт автоматических ворот

С каждым годом светлые «умы» усовершенствуют конструкцию «автодомика», добавляя в нее ту или иную полезную «мелочь». Но настоящим прорывом в индустрии гаражных «удобств» стала система автоматического открывания дверей, которая значительно упростила жизнь водителям.

Слишком много времени отнимает ручное открытие/закрытие гаража. Автоматические въездные ворота освобождают автовладельца от «лишних» движений, что позволяет значительно ускорить эту повседневную процедуру. Не будем вдаваться в «дебри» статистики, подбивая количество освободившихся минут за месяц или год. И без этих сложных расчетов понятно: автоматические ворота для гаража – это удобно, практично и стильно.

Вы еще не почувствовали этот комфорт? А хотелось бы?

Тогда для вас ознакомительная экскурсия в «мир» автоматических ворот и дверей. Одновременно дадим ответ на самые животрепещущие вопросы автовладельцев:

  • Какие автоматические ворота и двери бывают? Их преимущества и недостатки.
  • Сколько стоят автоматические ворота? Каков бюджет покупки.
  • Какие производители автоматических ворот надежны? А каких стоит избегать.
  • Можно ли сделать самодельные автоматические ворота? Какой вариант легче и выгоднее воплотить в «жизнь».
  • Какое устройство автоматических ворот надежнее и долговечнее?

Какие виды автоматических ворот бывают?

«Сердце» устройства автоматических ворот – приводной механизм линейного или рычажного типа.

Это железная «рука», которая по команде водителя перемещает двери «автодомика» в нужную позицию. Привод для автоматических ворот чаще всего электрический. Гидравлические модели используют для более тяжелых конструкций и жестких условий эксплуатации (например, автоматическое открывание ворот внушительного размера при въезде на промышленный объект). Мощность механизма подбирается индивидуально и зависит от технических и линейных характеристик всей конструкции.

«Тело» автоматических въездных ворот – дверное полотно, которое совмещает в себе не только защитную, но и декоративную роль, позволяя эффектно украсить гараж. Тип и способ подъема этого элемента – главные характеристики, по которым данная продукция классифицируется. Они отображают суть работы механизма автоматических ворот и дают соответствующие названия модели. Рассмотрим каждую из них.

АВТОМАТИЧЕСКИЕ ВОРОТА РАСПАШНЫЕ

Это всем привычные двухстворчатые двери, которые часто можно увидеть в старых гаражах. Распашные автоматические ворота состоят из цельных полотен (из стали или алюминия), рамы, крепежных петель и электропривода. Если гараж отапливается, то створки дополнительно обшиваются утеплителем. При желании водитель может усовершенствовать имеющиеся у него распашные двери, установив движущий механизм.

Чтобы подобрать требуемый электро привод, нужны такие параметры:

  • Линейные размеры створок полотна
  • Общий вес ворот
  • Длина от дверной петли (ее середины) до боковой стены.

Автоматические приводы для распашных ворот могут перемещать створки внутрь или наружу. Но из-за ограниченного внутреннего помещения гаражей, предпочтение отдается последнему способу.

Нет особой разницы в технических характеристиках между линейной и рычажной моделью механизма. Автоматический привод для распашных ворот гаража спрятан внутри помещения, поэтому его внешний вид не столь важен. Чаще всего более элегантный и компактный линейный механизм выбирают для въездных дверей на территорию участка.

Естественно, главный аргумент для большинства покупателей, выбирающих автоматические ворота – стоимость.

Распашные двери здесь в выигрышной ситуации, поскольку являются самыми доступными в этом секторе гаражных «удобств». Стандартная неутепленная модель размером 2×4 м обойдется от 800 $. Надо учесть, что стоимость автоматических гаражных ворот такого вида кардинально зависит от веса конструкции, мощности привода и декоративного оформления полотна. В случае если в одной из створок вы захотите обустроить калитку, то такие усовершенствованные автоматические распашные ворота (стоимость готового образца) обойдутся дороже на 20-30 %.

К преимуществам данного типа дверей следует отнести универсальность, надежность и долговечность. Механизм автоматических ворот распашного вида прост и «не капризен», скорость открытия створок 12-15 с.

Недостаток данной системы – малейшие препятствия на пути движения полотен могут привести к запиранию дверей. Во избежание поломки привода и для корректной работы автоматических въездных ворот, следует скрупулезно следить за отсутствием препятствий в этой «красной» зоне.

АВТОМАТИЧЕСКИЕ ВОРОТА ОТКАТНЫЕ

Такой вид дверей представляет собой цельное полотно, которое полностью отодвигается вправо или лево. Ворота откатные автоматические (или как их часто называют автоматические раздвижные/сдвижные ворота) больше популярны для въезда на участок, нежели при обустройстве гаража. Дело в том, что полотно передвигается на специальных роликах и не обеспечивает должной герметичности внутреннего помещения, что недопустимо, если оно отапливается в зимний период.

Раздвижные ворота автоматические так же требуют большого дополнительного пространства (больше ширины дверного проема) для движения створки. Внутри помещения отдельностоящего стандартного гаража, рассчитанного на одну/две машины, его явно недостаточно.

Автоматические сдвижные ворота получили широкое применение на промышленных, хозяйственных и охранных объектах. Чаще всего они оснащены гидравлическими приводами, рассчитанными на большой вес полотна. То есть, такой удобный вариант подходит для широких огражденных площадок.

Преимущества откатных ворот: элегантный внешний вид, прочность и перекрытие проемов любых размеров. Для них не нужно отдельно предусматривать входную калитку.

Недостатки – дороговизна, плохая теплоизоляция и потребность в дополнительном пространстве для движения полотна.

Сколько стоят автоматические откатные ворота?

Дать однозначный ответ тяжело. Но скажем так: откатные ворота автоматические гаражные, цена которых зависит от веса дверей, размера проема, консоли и обшивки, обойдутся дороже аналогичной распашной модели в среднем на 40-50 %.

ВОРОТА ПОДЪЕМНЫЕ АВТОМАТИЧЕСКИЕ

Функциональность и продуманность конструкции – главные особенности, которые выделяют эти современные автоматические ворота. Фото, где изображены зарубежные частные дома, всегда поражают элегантно обустроенными, словно влитыми в основную постройку, гаражами.

Такая гармония как раз и достигается с помощью использования автоматических подъемных ворот, которые эффективно решают проблему экономии пространства. Рассмотрим все возможные варианты таких конструкций.

Рольставни – гаражные ворота автоматические

Это самый компактный «представитель» подъемных автоматических ворот. Дверное полотно представляет собой рулон из скрепленных между собой шарнирами металлических ламелей (створок) шириной до 150 мм. Чаще всего для этих целей используют алюминиевые направляющие, чтобы максимально облегчить конструкцию.

Есть обычные и скоростные автоматические ворота, для которых рулонное полотно в считанные секунды (минимум 2,7 с) наматывается на вал, расположенный в специальном коробе. Преимуществами такой конструкции являются: взломостойкость, долговечность и минимальные «расходы» пространства. Металлические ламели заполняют специальной полиуретановой пеной, которая придает им дополнительную прочность (заполнитель в 2 раза тверже монтажной пены). Алюминиевое полотно не поддается коррозии и не изнашивается.

Недостатков у рулонных ворот тоже достаточно. Вот главные из них:

  1. Из-за большого количества зазоров они не подходят для отапливаемых гаражей.
  2. Зимой автовладелец сталкивается с проблемой обледенения створок, из-за которых механизм заедает. Тоже касается примерзания конца полотна к полу. Придется вручную открывать дверь, предварительно постучав по ней.
  3. Главное что смущает автовладельцев, которые присмотрели такие гаражные автоматические ворота – цена. При всей привлекательности модели, она довольно высока.

Рулонные двери чаще всего применяются внутри отапливаемых помещений. По своим защитным характеристикам такое спецоборудование, как рольставни, автоматические ворота-шлагбаумы – отличные «помощники» для контролируемых точек доступа. Их активно используют для подземных и наземных паркингов. Рольставни, в отличие от автоматических ворот-шлагбаумов (используемых для пропускных пунктов) позволяют обустроить отдельные боксы для машин.

Ну и главное, что волнует автовладельца, которого заинтересовали эти автоматические ворота – стоимость данной модели. Все зависит от материала (сталь или алюминий), цвета, величины проема и производителя. В среднем 1 кв. м. стоит от 120$ (указанная цена на эти автоматические ворота для гаража приведена для стандартного стального образца).

Подъемно-поворотные автоматические ворота

Такие ворота состоят из цельного полотна, которое сделано из сэндвич-панели (металл+утеплитель+металл – для отапливаемых гаражей) или тонкого слоя профнастила (для неотапливаемых помещений).

Они обеспечивают отличную герметизацию гаража, так как плотно прилегают к дверной раме.

При открытии дверей полотно поворачивается и прячется под потолком во внутреннем помещении «автодомика». Для этого ворота оснащены шарнирно-рычажковым механизмом, где вес полотна компенсируется с помощью мощных пружин, спрятанных в чехлах.

Достоинством такой конструкции ворот является их взломостойкость, бесшумное движение щита и его плотное прилегание к раме.

К недостаткам следует отнести быструю изнашиваемость пружин (особенно при тяжелом полотне) и высокую цену.

Это самые дорогие образцы, так как все модели изготавливаются и собираются только за границей, что значительно повышает их окончательную стоимость. Обычно, если набрать запрос «подъемно-поворотные ворота автоматические гаражные цена», то поисковик выдаст массу результатов, где потенциального клиента культурно попросят перезвонить продавцу. Дело в том, что разброс цен на этот товар очень велик: от 3 до 10 тыс. долларов.

Подъемно-поворотная модель ворот не завоевала у нас такой популярности, как за границей, поскольку требует дополнительного пространства в гараже для беспрепятственного поворота/подъема полотна, что в наших стандартных проектах не предусмотрено.

Автоматические ворота гаражные секционные

Это самый популярный вид современных подъемных дверей. Гаражные ворота (автоматические, секционные) совмещают преимущества рулонных и подъемно-поворотных моделей.

Их движущий механизм состоит из направляющих рельс, системы торсионных пружин с валом, барабаном и предохранителем обрыва. Благодаря такой «помощи» полотно легко поднимается под средством среднемощного электро привода для автоматических ворот (от 0,5 кВт).

Щит изготавливают из скрепленных между собой шарнирами панелей (их стандартная ширина: 385, 500, 610 мм) толщиной 20 – 45 мм (20 мм – для неотапливаемого гаража, 35-45 мм сендвич-панель для отапливаемых помещений).

Указанные линейные размеры элементов одинаковы для большинства зарубежных и отечественных производителей автоматических ворот. Поэтому собирают готовый комплект клиенту, выходя из стандартных величин панелей. Еще один нюанс, который следует учесть, планируя устанавливать такие гаражные ворота: автоматические секционные двери должны быть обязательно больше дверного проема на 25-50 мм. При подъеме полотно преломляется и компактно складывается под потолком (возможные варианты: вертикально, горизонтально и под углом). При желании в нем может быть предусмотрена дверь. Если размеры полотна позволяют, то ее можно вписать в автоматические секционные ворота: цена изделия вырастет на 35-40 %.

Преимуществом модели является компактность, независимость от внешних преград, универсальность и огромный выбор дизайна. Рассматривая фотографии этих автоматических ворот, поражаешься разнообразию возможных оформлений полотна.

Их существенный недостаток: быстрая изнашиваемость и «капризность» механизма. Комплектующие для автоматических ворот должны быть строго подобраны для вашего режима эксплуатации гаража. Только тогда можно избежать быстрой поломки привода.

Цена на автоматические секционные ворота колеблется от 1800 $.

Отечественное производство автоматических ворот

Долгое время все комплектующие для автоматических ворот изготавливались только за рубежом. Ведь именно там «двери-самоходы» завоевали популярность еще 40 лет назад. Для нашего рынка они стали актуальными всего лишь недавно. Поначалу все автоматические ворота, цены на которые были малодоступны среднестатистическому обывателю, относились к разряду элитной продукции. К тому же это был дефицит, что подтверждала большая ценовая накрутка.

Значительный прорыв в сфере продаж произошел после закупки соответствующего оборудования для производства автоматических ворот отечественными предприятиями. В свет вышла более доступная серия дверей, которая заставила уравновесить рынок и снизить «аппетиты» перекупщиков. Постепенно сформировались адекватные и реальные цены на зарубежные модели.

Отечественные автоматические ворота, оборудование для которых уже разрабатывалось у нас, несколько уступают по качеству своим зарубежным аналогам. Надежная и долговечная автоматика от немецких (Horman, Sommer) и итальянских (FAAC, CAME) фирм занимает лидирующие позиции на мировом рынке данной продукции.

Отечественные модели дверей значительно укрепили свои позиции, благодаря разработкам российской компании DOORHAN, которая сумела завоевать Европу.

Классом ниже представлена продукция чешских и литовских фирм. Ну и не стоит доверять лозунгам «прочные автоматические ворота дешево» от китайских производителей. Они испортили себе репутацию плохим качеством и недолговечностью дверей.

Как сделать автоматические ворота самостоятельно?

Такой вопрос весьма популярный на форумах интернета. Ведь «самоделки» обходятся значительно дешевле заводских автоматических ворот. Какие модели реально сделать самому?

Во-первых, оцените свои силы. В сети имеется множество схем для самодельных автоматических ворот, но многие из них – лишь «проба пера» техников-самоучек. Никто вам не даст гарантии долговечности такой конструкции. Особенно этого касается привода – самого важного ее элемента. Следует критически оценить его «жизнеспособность», а для этого надо быть технически подкованным человеком. Не стоит покупаться на восторженные отзывы «благодарных» пользователей.

Легче всего сделать своими руками автоматические распашные ворота. Это простейшая модель въездных дверей. Принцип изготовления полотна и рамы мы подробно описали в разделе «Гаражные ворота своими руками…». К ним лишь нужно подобрать соответствующую автоматику (критерии выбора уже упоминались выше). Отдайте предпочтение заводской известной модели, тогда автоматические распашные ворота своими руками будут служить вам «верой и правдой».

Другая популярная в народе самоделка – секционные двери. Их сделать сложно, поэтому многие производители выпускают готовые комплекты для самостоятельной сборки. Они дешевле готовых образцов, а изобилие вариантов позволит подобрать подходящий образец для своего гаража.

Многие, кто спрашивает о том, как сделать недорогие автоматические ворота, забывает, что даже для заводской модели необходимо докупить «пакет безопасности». Что это значит?

По нормам ГОСТ заводские подъемные двери оснащены страховочным тросом, который не даст полотну упасть в случае обрыва пружин. Что касается второстепенных аксессуаров «безопасности», то они не всегда входят в комплект «конструктора».

Например:

  • Датчики для дверного проема, фиксирующие препятствие на пути полотна и останавливающие его движение.
  • Запирающие/отпирающие ключи для разблокировки ворот в случае поломки привода или отсутствия электричества.
  • Система дистанционного управления.

Важно точно снять размеры будущих автоматических гаражных ворот. Для этого замеры выполняют для каждого угла рамы и выбирают большое значение.

Распашные автоматические ворота своими руками׃ важные нюансы выполнения работ

Легче всего изготовить и установить автоматические распашные ворота, поскольку это простейшая модель дверей, производство которой вполне под силу самоделкину, владеющему навыками сварки и резки металла. Даже несмотря на критику о непрактичности этой конструкции дверей, подавляющее большинство гаражей оснащено «по старинке». Победить «классику» по доступности, надежности и долговечности прогрессивным «новинкам» пока не по плечу.
Итак, как сделать распашные автоматические ворота своими руками? Для начала проверяем дверной проем на возможность такой модернизации, ведь для корректной установки автоматики по его бокам должен быть 25-30 сантиметровый запас свободной стены.

Сначала приступаем к изготовлению металлических ворот. Работа выполняется в несколько этапов (подробнее о каждом читайте в теме «Гаражные ворота своими руками»)׃

  1. Изготовление рамы
  2. Изготовление каркаса
  3. Его обшивка листовым металлом
  4. Приваривание петель
  5. Установка замка и запора

Для гаражных ворот чаще всего устанавливают автоматический привод рычажного типа, отличающийся компактностью, надежностью и неприхотливостью в работе. Но прежде, чем приступить к его монтажу, следует предельно точно отрегулировать движение дверных полотен.

ВАЖНО!

От точности регулировки распашных ворот зависит долголетие автоматики. Следует устранить малейшие перекосы полотен, перепроверить правильность положения петель и хорошенько их смазать. В итоге двери должны легко открыться от толчка пальцем.

Лидерами среди производителей автоматики являются итальянские фирмы Nice, Came, FAAC. Среди отечественных фирм котируется продукция DoorHan. Избегайте малоизвестных китайских «подделок», привлекающих беспечных покупателей низкой ценой.

При установке привода строго придерживайтесь инструкции фирмы производителя и пользуйтесь «проверенными» измерительными инструментами, так как малейший сдвиг рычагов разбалансирует систему и нанесет вред механизму.

Установка автоматических ворот

Монтаж автоматических ворот – дело непростое, но если хорошо подготовиться заранее, то весь процесс займет всего лишь несколько часов. Для корректной установки автоматики во время проектирования гаража следует предусмотреть дополнительное пространство: 45 см по бокам дверного проема и 30 см над ним. Высота потолка должна быть не ниже 2,1 м. Если под ним проведены коммуникации, то нулевой отметкой считать не потолок, а линию их прохода. Для монтажа автоматических ворот опорная поверхность, к которой будет выполняться крепеж, должна быть прочной и не содержать нестойкого облицовочного материала. Если такой имеется (например, утеплитель), то рабочую зону следует очистить до твердого несущего слоя.

Как правильно установить автоматические ворота?

Малейший перекос полотна может привести к заклиниванию или поломке механизма. Особенно в этом плане требовательны секционные модели. Рама и направляющие должны быть строго выставлены, чтобы в дальнейшем избежать подобных проблем.

Вышеописанные правила более мягче для миниатюрной и практичной рольставни. В отличие от других автоматических гаражных ворот подъемного типа, она требует минимальных уступов по бокам рамы (10-15 см) для фиксации основы. Необходимое расстояние от рамы до потолка – 20см. Чтобы обычные или скоростные ворота автоматические (рулонные) дополнительно защитить, механизм зашивают в короб, который обустраивают над въездом в гараж.

Для этого вида дверей следует особенно точно измерять их высоту. Рулонные автоматические гаражные ворота, размеры для которых будут сняты неправильно, будут, или короче, или длиннее, и не смогут функционировать. В обоих случаях придется подгонять уровень пола.

Хотя для сурового климатического пояса России «рулоны» непрактичны, но при должной подготовке въездного участка все же их использовать можно. Для этого следует предусмотреть подогревающий кабель в полу проема, который не даст им обледенеть. Для всех автоматических ворот следует обязательно обустроить козырек и наклонную площадку въезда (или позаботиться о ее дренаже).

Как установить автоматические ворота без проблем? Пригласить замерщиков, которые на этом процессе «съели собаку». Тогда дальнейшая самостоятельная установка пройдет точно без проблем.

Обслуживание и ремонт автоматических ворот

Лучший способ избежать поломки – своевременная профилактика. Все детали, требующие смазки, должны периодически «освежаться». Даже, если механизм заклинило (например, из-за механичной преграды), ни в коем случае не прилагайте излишних усилий для открытия дверей.

Если все же поломка произошла, то автоматические ворота, ремонт которых необходим, следует показать опытному мастеру.

mdkinvest.ru

Гаражные ворота своими руками автоматические – Автоматические гаражные ворота

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
