Размеры пластиковых труб для водопровода: выбор подходящего диаметра

Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься  — это размеры элементов водопровода.

Характеристики, определяющие размеры труб для водопровода



Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.

  • Внешний диаметр – обычно он указывается производителем.
  • Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
  • Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета.
  • Толщина стенки изделия.
  • Длина изделия.

Соответствие диаметров труб

Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами. Если у вас возникнет необходимость в соединении стальной части водопровода с пластиковыми элементами, то вам поможет таблица соответствия диаметров стальных и пластиковых изделий.

1 дюйм соответствует 25,4 миллиметра.

Пропускная способность водопровода

Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.

Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:

  1. С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
  2. С использованием таблиц для конкретного вида материала.
  3. С помощью программ, предназначенных для оптимизации систем водопровода.

Это нужно знать: одним из достоинств пластиковых труб, в отличие от стальных или чугунных, является сохранение неизменного значения пропускной способности на протяжении всего срока службы.

Выбор диаметра пластиковых труб

Оптимальный размер элементов водопроводной системы зависит от множества факторов:

  • длины водопровода;
  • количества соединений и стыков;
  • количества поворотов;
  • числа точек забора воды;
  • напора воды в конкретной системе.

Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.

В качестве определяющего параметра можно взять длину водопроводной системы:

  • для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
  • для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
  • длина более 30 метров требует использования 32-миллиметрового диаметра.

Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:

  • 15 мм или полдюйма;
  • 10 мм или 3/8 дюйма.

Для стояка выбирают следующие размеры:

  • 20 мм или 3/4 дюйма;
  • 25 мм или 1 дюйм.

Больший диаметр может понадобиться в следующих случаях:

  1. Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
  2. Если вода постоянно используется в больших количествах.

Чем грозит неправильно выбранный размер труб?

Если установленные компоненты водопроводной системы имеют неподходящий диаметр, это может вызывать следующие проблемы:

  • Повышенное давление в системе будет создавать дополнительную нагрузку, приводя к ускоренному износу и увеличению вероятности прорывов и поломок.
  • Вода в трубах будет шуметь – гудение также вызывается нагнетаемым давлением.
  • Существенное снижение напора при заборе воды на одной из точек – например, при включении душа в ванной вода из крана на кухне будет течь тонкой струйкой.

mr-build.ru

10, 16, 50, 70, 75, 90 мм, видео-инструкция по монтажу своими руками, большого диаметра, таблица, маркировка, фото и цена

По каким нормативным документам производятся полимерные трубы? Какие именно пластики применяются для их изготовления? Наконец, какие диаметры пластиковых труб предусмотрены действующими российскими стандартами? Попробуем ответить на эти вопросы.

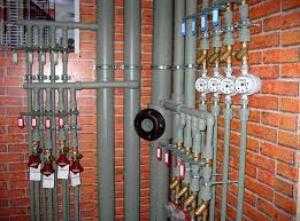

Водомерный узел. Разводка выполнена полимерными трубами.

Перечень

Для начала разберемся с перечнем материалов.

  • Поливинилхлорид используется для изготовления напорной и безнапорной канализации. Водопроводные трубы из этого полимера не получили большого распространения ввиду сочетания хрупкости и низкой (не более 60С) рабочей температуры.
  • Полиэтилен применяется преимущественно для прокладки напорных водопроводов холодного водоснабжения. Ограничения по температуре для этого полимера еще жестче, чем для ПВХ: полиэтилен начинает размягчаться уже при 45 — 50 градусах.

Обратите внимание! Использующиеся в качестве канализационных коллекторов пластиковые трубы большого диаметра — это преимущественно тот же полиэтилен.

  • Полипропилен, напротив, весьма термостоек. Диапазон рабочих температур до +95С позволяет использовать его для отопления и горячего водоснабжения. Кроме напорных трубопроводов, пластик используется для сооружения систем канализации.
  • Сшитый полиэтилен тоже применяется для этих целей: образование поперечных связей между молекулами полимера радикально меняет его физические свойства
    . Цена материала, разумеется, заметно выше, чем у обычного полиэтилена.

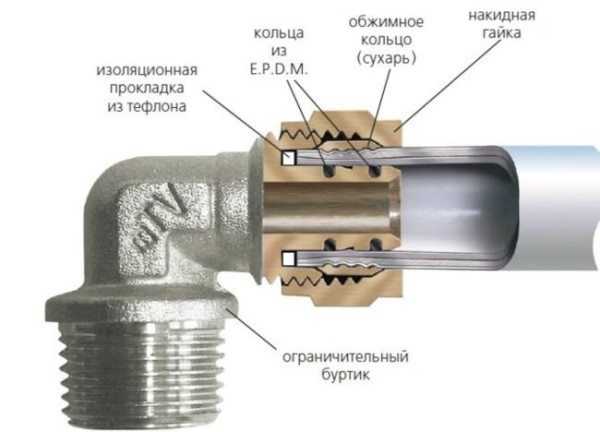

Труба из сшитого полиэтилена и устройство фитинга для нее.

Стандарты

Таблица диаметров пластиковых труб, предназначенных для водопроводов, систем отопления, напорной канализации и т.д., содержится в ГОСТ 52134-2003.

А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера — 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.

Вернемся к ГОСТ 52134-2003. Согласно документу, маркировка пластиковых труб для напорных трубопроводов может включать:

  • Максимально допустимое рабочее давление при температуре 20С. Оно обозначается буквами PN и указывается в атмосферах.
  • Параметр SDR, описывающий отношение наружного диаметра к толщине стенки. Чем выше его значение, тем меньшей прочностью на разрыв обладает трубопровод.
  • Сами наружный диаметр и толщину стенки.
  • Указание на материал, из которого произведено изделие. Как правило, используется следующая система обозначений:
ОбозначениеРасшифровка
PE (ПЭ)Полиэтилен
PVC-U (НПВХ)Непластифицированный поливинилхлорид
PP-R (ПП-Р, или ПП тип 3)Полипропилен рандомсополимер
PE-X (ПЭ-С)Сшитый полиэтилен

Пример маркировки.

Обратите внимание! Это неполный перечень описываемых стандартом материалов. Мы намеренно опускаем экзотику вроде хлорированного поливинилхлорида или полибутена — просто потому, что шансы встретить их в строительном магазине стремятся к нулю.

Итак, перейдем к размерам. Увы, нам придется лишь обозначить их границы, а не приводить полный перечень.

Поливинилхлорид

Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный — 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.

Обратите внимание! Приведенный в стандарте сортамент не означает, что вся присутствующая на российском рынке продукция будет в точности соответствовать указанным в нем размерам. Мало того, что многие специфические изделия производятся по ТУ, не стоит забывать про импорт. К примеру, пластиковая труба 70 мм документом не предусмотрена; однако китайские поставщики предлагают ее.

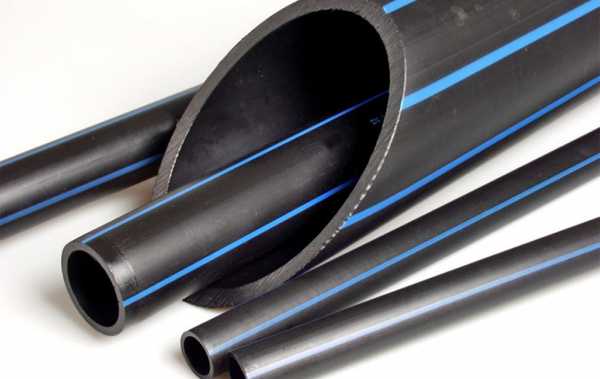

Полиэтилен

Как уже говорилось, этот полимер массово применяется для прокладки магистральных водопроводов.

Прокладка магистрального водопровода полиэтиленом.

Помимо диэлектрических свойств и исключительной стойкости к агрессивным средам, полиэтилен удобен тем, что сохраняет эластичность при отрицательных температурах. Подвижки грунта, образование в трубопроводе ледяной пробки и прочие неприятности, фатальные для стали и чугуна, в этом случае вызовут лишь временную деформацию с возвратом к прежним размерам и геометрии после устранения вызвавшего ее фактора.

Что с размерами?

  • Минимальный диаметр — 16 мм. Максимальный — 1600.
  • Толщина стенки варьируется от 2 до 61,5 мм.

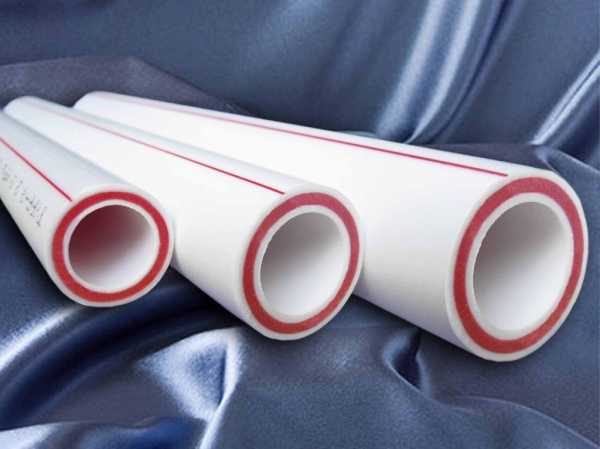

Полипропилен

Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер — опять-таки 1600. Толщина стенки — от 1,3 до 61,2 мм.

Сшитый полиэтилен

Диаметр варьируется от 10 до 250 миллиметров, стенки могут иметь толщину от 1,3 до 34 мм.

Области применения

А теперь давайте вернемся в более практическую сферу. Какие размеры стоит использовать при сооружении своими руками систем водоснабжения, отопления или канализации?

Водоснабжение, отопление

  • Пластиковая труба 16 мм используется для подключения одного — трех сантехнических приборов (смесителей, душевых кабин, бачков унитазов и т.д.). Ее же можно применить для укладки в теплый пол (в этом качестве обычно используется сшитый полиэтилен) или для коллекторной разводки отопления.
  • 20 мм достаточно для разводки водоснабжения по коттеджу с 4-6 сантехническими приборами и для работы системы отопления с принудительной циркуляцией, обслуживающей дом с площадью до 100 м2.
  • 25 мм используются в качестве стояков отопления и водоснабжения в домах этажностью не более 5.
  • Диаметр 32 мм характерен для стояков в домах большой этажности и для розливов водоснабжения и отопления при небольшом количестве квартир.
  • 40 мм — розлив в многоквартирном доме или в коттедже с гравитационной (самотечной) системой отопления.

Канализация

Для безнапорных сточных систем характерно следующее распределение размеров:

  • Пластиковая труба 50 мм используется для подключения 2 — 3 умывальников, моек, душевых кабин и т.д. Короче говоря, любых сантехнических приборов, за исключением унитазов.

Разводка канализации под ванну, умывальник и стиральную машинку выполнена 50-миллиметровой трубой.

Важно: для подключения одновременно используемых ванны и душевой кабины используется пластиковая труба 75 мм и выше. С чем связана инструкция? С тем, что при сливе полной ванны 50-миллиметровая канализация будет заполнена; о нормальном стоке из душевой кабины речь идти не будет.

  • Пластиковая труба 90 мм используется сравнительно редко, преимущественно — для подключения инсталляций подвесных унитазов. А вот 110-миллиметровая, напротив, крайне востребована: этот диаметр применяется для подключения унитаза, прокладки стояков канализации и лежневок (горизонтальных веток, объединяющих стояки).
  • 150 — 600 мм используются в качестве выпуска на колодец и для транспортировки стоков между колодцами.
  • Диаметр от 600 мм характерен для коллекторов, объединяющих стоки целого района города.

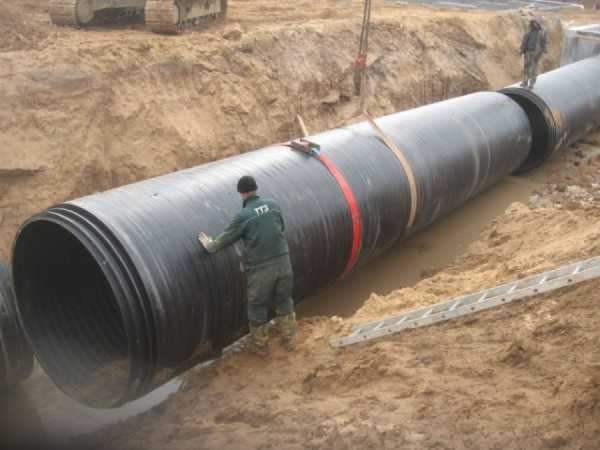

На фото — прокладка полиэтиленового канализационного коллектора.

Заключение

Надеемся, что наш материал поможет читателю подобрать оптимальное решение для монтажа коммуникаций в своем доме или квартире.

Как всегда, видео в этой статье предложит дополнительную информацию. Успехов!

gidroguru.com

сечение пластиковых труб, как выбрать, какой диаметр для водоснабжения

Содержание:

При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.


Характеристики водопроводных труб

Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.


Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:

  • Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
  • Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
  • Толщина стенок;
  • Длина трубы.

Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.

Зависимость длины и диаметра труб

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра труб от длины водопроводной магистрали выглядит следующим образом:

  • При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
  • Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
  • Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.


При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.


Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

  1. Общая протяженность водопроводной магистрали;
  2. Предполагаемое количество соединений;
  3. Предполагаемое количество колен и изгибов конструкции;
  4. Напор воды в трубопроводе.

Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул. Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.


Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.


trubaspec.com

Размеры пластиковых труб для водопровода — таблица трубок ПВХ в мм

Содержание:

Размеры пластиковых труб для водопровода

Рано или поздно каждый владелец недвижимости, независимо дома или квартиры, сталкивается с необходимостью обустройства нового или ремонта старого водопровода. Для подобных работ сегодня повсеместно используются пластиковые трубы для водопровода, размеры которых позволяют создавать конструкции любого размера и уровня сложности. Такое предпочтение перед металлическими изделиями полимер получает за обширный перечень своих положительных технических и эксплуатационных характеристик. Прежде всего, трубы ПВХ для водопровода имеют достаточно разнообразные размеры, чтобы из них можно было сооружать магистрали, как масштабного назначения, так и для частного пользования. Если добавить сюда долговечность полимерных труб и простоту их сборки, то становится понятно, что за этими изделиями будущее.

Классификация размеров труб

Размеры пластиковых труб для водопровода находятся в довольно широком диапазоне. И, это касается, не только их диаметра. Изделия из различного материала характеризуются таким показателем, как гибкость. Так, если полиэтилен можно довольно легко согнуть, то водопроводные трубы ПВХ длину имеют довольно ограниченные потому, что представляют собой твердые изделия, которые ломаются при сильном изгибе. Таким образом, полиэтилен можно сгибать, хранить и перевозить в бухтах, а размеры водопроводных труб ПВХ ограничены длиной кузова автомобиля и железнодорожного вагона.

Как правило, в продаже имеются поливинилхлоридные изделия длиной 300 см и 400 см. Такие параметры дают возможность их свободно перевозить по тесным городским улицам. Довольно удобно и работать с отрезками длиной 3 м и 4 м. Этот почти соответствуют высоте потолков в стандартных квартирах или в жилье с улучшенной планировкой.

На заметку: Что касается труб из полиэтилена, то их можно скрутить в бухту, общая длина которой может составлять до 100 м в зависимости от размера (диаметра) в мм пластиковой водопроводной трубы.

Более широк каталог размеров водопроводных труб ПВХ относительно внутреннего и внешнего диаметра. Внешний диаметр интересует строителей исключительно с той точки зрения, как возможность размещения магистрали на поверхности, в нише или полости. Намного большее значение уделяется такому параметру, как внутренний диаметр. От этого параметра зависят эксплуатационные характеристики водопровода, его прочность, надежность и функциональность.

Если сечение стальных труб измерялось в дюймах, то в отношении подобных изделий из пластика производители используют обозначение в миллиметрах. Это вызывает определенные трудности в тех случаях, когда есть необходимость стыковки стального стояка или магистрали с пластиковой трубой. Для того, чтобы этот процесс прошел без проблем и неприятных неожиданностей, достаточно предварительно провести точные измерения соединяемых деталей, приобрести трубы и фитинги соответствующей величины.

Как выбрать трубы для водопровода?

Трубы ПВХ

Прежде всего, необходимо определиться с предназначением этой конструкции. Речь идет о степени воздействия различных типов пластика на жидкость. Так, если полипропилен и полиэтилен абсолютно нейтральны в химическом и биологическом отношении, то поливинилхлорид выделяет в воду вредный хлор. Такие трубы можно использовать только для обустройства магистралей для обеспечения чисто технических потребностей.

При выборе параметров водопроводных труб ПВХ необходимо учитывать ряд факторов, которые будут влиять на функциональность конструкции:

  1. Место установки магистрали. Если она будет подвергаться воздействию отрицательной температуры, то лучше выбрать изделия из полиэтилена или армированного полипропилена. Они без последствий переносят замораживание и последующее оттаивание.
  2. Среднесуточную потребность в жидкости. Исходя их этого показателя, необходимо подобрать такой диаметр пластиковых труб для водопровода, чтобы они полностью обеспечивали все потребности жильцов дома или квартиры.
  3. Пространственную величину. Она должна учитывать рельеф местности, высоту и протяженность трубопровода. Исходя из этого, выбирается наиболее оптимальный диаметр магистрали, чтобы обеспечить в системе нормальное давление. Под нормальным давлением предполагается непрекращающееся поступление воды ко всем потребителям, когда они включаются в режим ее потребления.

Как правило, для обустройства линии подачи от колодца и стояка, используются пластиковые трубы для водопровода, размеры которых соответствуют 32 мм или 50 мм по внутреннему диаметру. Для разводки внутри строения вполне достаточно водопроводных пластиковых труб, размеры которых варьируются в пределах 16-25 мм внутреннего сечения.

Если предполагается, что в системе будет поддерживаться высокое давление, то целесообразно остановиться на пропиленовых трубах, соединение которых проводится с помощью сварки. Готовая конструкция имеет монолитную структуру, отличается прочностью и надежностью.

Правильно подобрать размеры пластиковых труб для водопровода, можно несколькими способами. Первый из них самый неудобный, так как придется пользоваться сложными и громоздкими формулами, в которых нужно указывать многие непонятные переменные. Более просто воспользоваться одной из графических таблиц или компьютерной программой. Современные программы учитывают множество переменных величин, что позволяет рассчитывать на весьма точный результат.

Видео про выбор труб

pvhspec.ru

видео-инструкция по монтажу своими руками, особенности прокладки металлопластиковых изделий, как сделать водопровод, цена, фото

С развитием современных технологий в области строительства и водоснабжения стало появляться множество различных материалов, которые по своим характеристикам превосходят все изделия, используемые ранее, и имеют больший срок эксплуатации. Поэтому профессиональные мастера используют для своей работы именно такие системы. При этом особого внимания заслуживают пластиковые водопроводные трубы, которые имеют массу различных разновидностей и требуют совершенно иного способа монтажа, чем конструкции из металла.

Любительское фото водопроводной системы из пластиковых труб в сборе

Преимущества и недостатки

Для начала стоит сказать о том, что видов подобных материалов очень много. Они отличаются способом установки и соединения, а также имеют разные составы. При этом размеры пластиковых водопроводных труб практически всегда соответствуют диаметрам металлических изделий, хотя их длина может сильно отличаться.

Процесс сборки подобных конструкций довольно прост и может выполняться всего одним человеком

Достоинства

Прежде всего, нужно отметить, что срок эксплуатации таких материалов довольно высок.

Такие изделия не ржавеют, отлично переносят взаимодействие с водой и хорошо выдерживают большое давление.

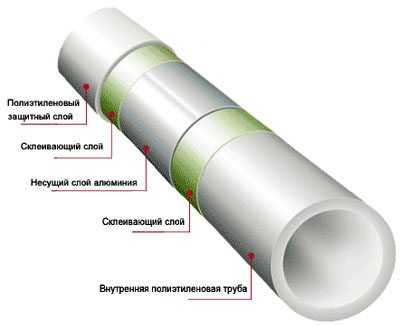

Многослойные системы признаны самыми надежными и практичными

  • Установка подобных систем довольно проста и поэтому вопросы о том, как сделать водопровод из пластиковых труб задаются только начинающими или неопытными мастерами. Однако стоит отметить, что каждый отдельный вид таких материалов имеет свои особенности монтажа и может потребовать наличия определенного инструмента.
  • Отдельного внимания заслуживает и тот факт, что в таких магистралях практически не образуется налет на внутренних стенках. Это помогает избежать появления пробок и заторов.

Совет!
Выбор конкретного типа данных материалов следует делать в соответствии с техническими характеристиками и особенностями всей системы.
Однако практически все они подходят для использования в бытовых условиях.

До монтажа материал с большим диаметром может изменить немного свою форму, особенно если складируется под открытым небом

Недостатки

  • Для начала стоит сказать о том, что цена на такие трубы напрямую зависит от их качества. При этом соединительные элементы в некоторых видах подобных систем могут стоить просто огромные деньги, по сравнению с обычными металлическими муфтами, сгонами и переходниками для труб.

Для монтажа некоторых систем может потребоваться специальное оборудование

  • Существуют специальные изделия для холодной и горячей воды, а значит, при проектировании и монтаже необходимо учитывать данный момент и стараться не спутать трубы.
  • Готовые системы имеют относительно небольшую прочность от воздействия снаружи. Поэтому если своими руками делается ремонт, то необходимо защитить конструкцию, чтобы не повредить ее при работе. Это же стоит учитывать и на протяжении всего периода эксплуатации.

Совет!
Все подобные системы стоит фиксировать на специальный крепежный материал стараться располагать их таким образом, чтобы снизить всевозможные нагрузки.

Металлопластиковые изделия продаются в виде рулона, от которого всегда можно отрезать необходимое количество материала

Разновидности

В современном мире существует очень много различных компаний, которые производят данные виды материалов. При этом все они претендуют на создание своей уникальной разновидности, к которой стараются выпускать даже уникальный инструмент.

Однако специалисты разделяют все такие изделия по тому, как производится монтаж водопроводных пластиковых труб, а это всего три распространенных способа.

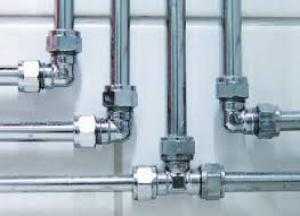

Варианты соединительных элементов, насаженных на трубы

Муфты и металлопластик

Данный вид материала очень популярен, поскольку такие системы выполнены в многослойном варианте, и они отлично переносят не только различного рода нагрузки, но и перепады температур. Обычно водопроводные металлопластиковые трубы устанавливают в магистралях с высокими температурами или в местах, где необходимо защитить материал от внешнего воздействия.

Принцип соединения подобных систем

Стоит сразу отметить, что существуют подобные типы материалов, которые соединяются между собой при помощи паяльника или клея. Однако чаще всего монтаж водопровода из металлопластиковых труб производится с использованием обжимных муфт.

Такие виды соединений можно назвать простейшими, поскольку их конструкция позволяет выполнять даже демонтаж и ремонт, а время установки и дополнительные расходы на нее просто минимальные.

Учитывая простоту таких систем, водопровод из металлопластиковых труб своими руками собирается практически за один день. При этом некоторые производители, стали использовать подобные методы стыковки и для других типов материалов, но они там не прижились, хотя в магистралях с небольшим давлением их можно еще увидеть.

Совет!
Благодаря простоте своего монтажа такие системы часто используются мастерами при установке нагревателей, стиральных машин и другой техники, которая нуждается в подаче воды.

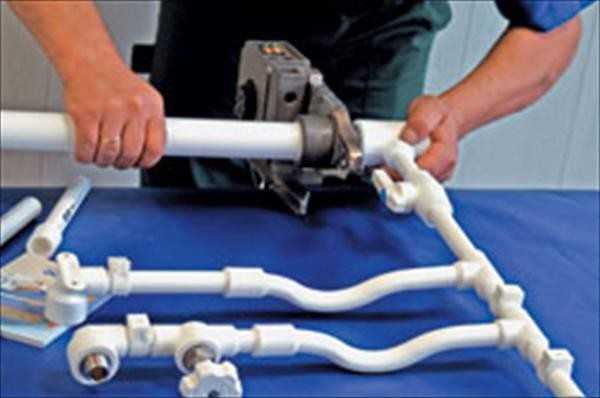

Процесс соединения элементов пластиковой системы посредством пайки

Паяные конструкции

Когда производится монтаж пластиковых водопроводных труб своими руками, то очень часто мастера выбирают изделия, которые соединяются путем пайки. Однако сразу необходимо отметить, что стоимость необходимого для таких работ оборудования может оказаться довольно высокой. Поэтому порой его проще брать в аренду.

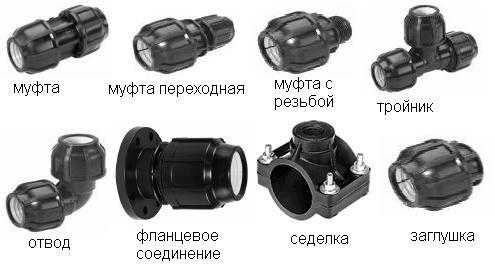

Муфты для пластиковых труб

Паяные изделия очень практичны и после стыковки становятся практически монолитными. При этом срок службы пластиковых водопроводных труб подобного образца довольно высок и надежность готовых конструкций позволяет применять их даже при большом давлении или сильном нагреве.

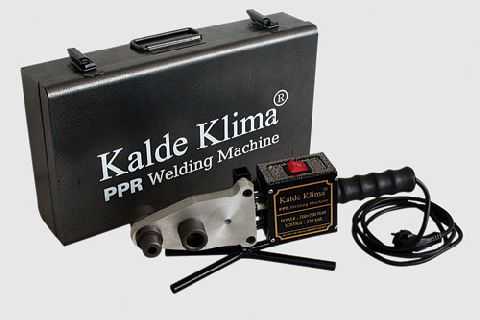

Совет!
Очень важно при пайке соблюдать правильный температурный режим.
В противном случае все достоинства такого материала станут недостатками.

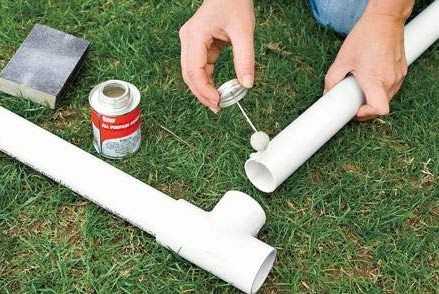

Процесс соединения системы с использованием клея

Клеевые соединения

Подобные системы в последнее время применяются довольно редко. Это связанно с тем, что они не могут выдерживать очень больших температур и сильного давления. Именно поэтому чаще всего можно увидеть поделки из водопроводных пластиковых труб, созданные на основе этого материала.

Важно упомянуть и о том, что такие системы с клеевым соединением труб можно назвать одними из самых дешевых. Все их элементы довольно просты, не имеют дополнительных включений и обладают небольшой стоимостью. При этом подобная прокладка пластиковых водопроводных труб требует только наличия клея, которым умеет пользоваться даже школьник.

Совет!
При правильном монтаже подобные конструкции эксплуатируются довольно длительный срок и их вполне можно назвать надежными.
Однако считается, что это выбор тех людей, которые не имеют средств на более практичные материалы.

Некоторые виды клеящих составов имеют ярко выраженный цвет, чтобы мастер мог отличать обработанные места от тех, на которые еще не нанесен раствор

Вывод

Изучив видео в этой статье можно подробно ознакомиться с подобными типами труб и узнать об их монтаже. При этом основываясь на тексте, приведенном выше, стоит сделать вывод, что практически все пластиковые системы водопровода одинаково надежны и вполне пригодны для бытового использования.

gidroguru.com

Сантехнические трубы - размеры пластиковых и металлических

Сантехнические системы, условно можно разделить на несколько основных типов.

Это – водопровод, отопление и канализация. Водопровод может быть для холодной или горячей воды.

Также водопроводная система подразделяется на наружную (для подвода воды к дому), и внутреннюю.

Виды и материалы

В зависимости от назначения системы, очень важно, правильно подобрать материал, из которого изготовлены трубы и сопутствующие элементы.

Основные виды труб, применяемые на сегодняшний день в сантехнике это:

  • стальные трубы;
  • стальные с покрытием из цинка;
  • медные;
  • металлопластиковые трубы;
  • полипропиленовые;
  • полиэтиленовые;
  • трубы из поливинилхлорида (ПВХ и ХПВХ).

Железные

Стальные трубы, не имеющие какого-либо защитного покрытия, сегодня, практически, не используются.

Высокая степень подверженности коррозии, в сочетании со сложностью монтажа, делают выбор в их сторону неоправданным.

Чуть лучше (но ненамного), дело обстоит со стальными оцинкованными трубами. Для работы с ними потребуется целый набор специнструмента, а процесс сборки будет сопровождаться шумом и пылью.

Но если по душе классика, и вы боитесь ошибиться в выборе современного материала, оцинковка будет неплохим выбором.

А знаете ли вы про Закон о водоснабжении и водоотведении 2016 года? Прочитайте в полезной статье, правила пользования водными ресурсами для индивидуальных и промышленных объектов.

Про противопоказания к применению циркулярного душа, написано на этой странице.

Трубы из оцинкованной стали подойдут для любой из систем – отопления, горячей или холодной воды.

Рассчитаны на высокое давление, конструкция получается жесткой и прочной. От коррозии их защищает слой цинка. Правда, эта защита нарушается в местах среза и нарезания резьбы.

Еще больше она разрушается, если использовать сварку.

Трубы из меди

Водопроводная система, собранная из медных труб, внешне получается очень красивой и законченной. Материал не ржавеет, на нем не задерживаются отложения при низком качестве воды.

Для соединений труб из меди используется пайка. Процесс это небыстрый, и требует от мастера определенных навыков.

Трубы с увеличенной толщиной стенки, подойдут и для системы отопления.

Недостаток – высокая стоимость материалов и монтажных работ. Если это не смущает, медные трубы будут идеальным выбором.

Металлопластиковые трубы

С момента появления металлопластиковых труб прошло совсем немного времени, а люди все больше и больше начинают разочаровываться в них.

На тот момент выбор казался оптимальным – дешево и быстро.

Очень часто их использовали и для систем отопления.

Со временем выявился целый ряд недостатков:

  • при опрессовке, трубы часто разрывает,
  • соединения на пресс-фитингах постоянно протекают.

В процессе монтажа при неаккуратном обращении, слой металла очень легко может треснуть, что дополнительно снижает надежность системы.

Однако, сантехники по сей день продолжают рекомендовать металлопластиковые трубы в качестве универсального решения.

Объяснение здесь простое – с ними очень легко работать, и для этого потребуется всего пара ключей. Прибавить сюда дешевизну материалов, и цена конечной работы будет очень соблазнительной.

Экономить, или делать ставку на качество – решать вам.

Полипропиленовые трубы

Полипропилен отлично показал себя при использовании в водопроводной системе. Подойдет как для холодной воды, так и для горячей, включая автономную систему отопления.

Их нельзя использовать для подключения батарей в высотных многоквартирных домах, поскольку эти трубы не рассчитаны на столь высокое давление.

А что вам известно про ремонт стиральных машинок-автоматов на дому? Прочитайте в предлагаемой статье советы и мастеров-сантехников по диагностике и устранению неисправностей своими руками.

Какие радиаторы лучше выбрать для квартиры написано здесь.

На странице: http://ru-canalizator.com/santehnika/aksessuary/dzhakuzi.html прочитайте про установку джакузи с подогревом на улице.

В централизованных системах, во время опрессовки давление может достигать 14 атмосфер. Для сравнения, автономка в загородном доме может давать максимум 4-6 атмосфер.

Но для отопления частного дома, полипропиленовые трубы вполне подойдут.

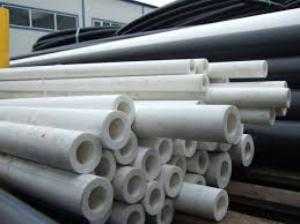

Полиэтилен

Полиэтиленовые трубы применяются для прокладки магистралей в частных секторах, индивидуальной подводки к дому или в качестве линии для кабельного полива.

Также используется для подачи воды из скважин и колодцев. Иными словами, полиэтилен отлично подойдет для организации внешней водопроводной системы, расположенной за пределами дома.

При аналогичных размерах и пропускной способности, полиэтиленовая труба и ее монтаж обойдутся в разы дешевле, по сравнению с другими материалами.

Поскольку труба поставляется в бухтах, можно приобрести отрезок необходимой длины, что исключает необходимость дополнительных соединительных точек.

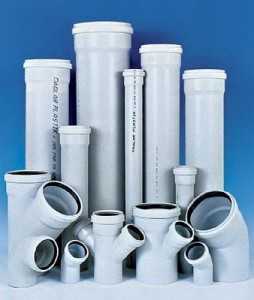

ПВХ и ХПВХ трубы

При использовании в системе водопровода, трубы из поливинилхлорида соединяют при помощи холодной сварки. Особой популярности этот способ не получил, и его используют все реже.

А вот в качестве труб для канализационных систем, ПВХ нашел очень широкое применение.

Поскольку, канализация – это безнапорная система, нет необходимости обеспечивать особо прочные соединения.

В конструкции труб и фитингов из ПВХ (как соединить трубу ПНД с ПВХ прочитайте здесь) предусмотрены отлитые канавки, куда вставляются резиновые уплотнительные кольца.

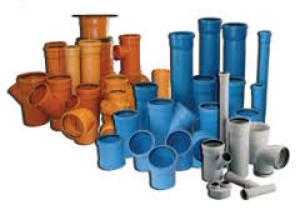

Для внутренней канализации можно использовать трубы любого качества, а вот для наружной – только трубы оранжевого цвета. Они более прочные и устойчивые ко внешним температурам.

Сантехнические размеры

Всего несколько десятилетий назад для водопроводных систем применялись, исключительно, металлические трубы. Других материалов просто не существовало. Это могла быть сталь, оцинкованная сталь или медь.

Особым шиком считались трубы из пищевой нержавейки. Выбор материалов для соединительной и запорной арматуры тоже был не особо широк – сталь, латунь или бронза.

Независимо от способа соединения, размеры всех труб выражались только в дюймах, и запутаться было невозможно.

С появлением на рынке труб из синтетических и полимерных материалов, чтобы собрать систему воедино (как соединить металлическую трубу с полипропиленовой) потребуются специальные знания и понимание принципов классификации.

За основу возьмем металлическую трубу, и от этих показателей будем отталкиваться для относительного сравнения с другими системами и материалами.

Размер трубы из металла исчисляется в дюймах и обозначает внутренний проходной диаметр.

Наружный диаметр зависит от толщины стенки, но, в основном, он стандартизирован и отличаться может незначительно.

Для начала переведем дюймы в миллиметры в соответствии с таблицей:

Условный проходной диаметр (в мм)Диаметр резьбы в дюймахУсловный наружный диаметр (в мм)
151/220
203/426
25132

То есть, когда мы приходим в магазин и просим дать нам металлическую трубу или сгон на 15, подразумевается размер в полдюйма.

Если речь идет о металлическом фитинге с внутренней резьбой, его размер равен внутреннему проходному диаметру детали.

С другими системами и материалами не все так гладко, и применить полученные цифры уже не получится.

Размеры для каждого вида считаются по своей схеме, но попробуем, максимально, их приблизить к общему знаменателю.

Металлопластиковые изделия

У пластиковых труб, условный проходной диаметр не выражается в цифрах.

Стандарты для этого размера отсутствуют, он зависит от толщины стенок и может различаться у разных производителей. Главный показатель – это наружный диаметр в мм.

Но размер резьбы на металлических фитингах по-прежнему считается в дюймах (про переходные муфты для труб ПНД написано в этой статье).

Соответствия будут немного отличаться:

Условный проходной диаметр (в мм)Диаметр резьбы в дюймахУсловный наружный диаметр (в мм)
1/216
3/420
126 (25)

Значит, для металлопластиковой трубы диаметром 16 мм подойдет резьбовой фитинг на 1/2 дюйма.

А вот соответствующий диаметр трубы для дюймового фитинга зависит от его конструкции.

Для обжимного потребуется труба на 26 мм, а для пресс-фитинга – 25 мм.

Это важно знать, именно для резьбы на 1 дюйм. Если вам дадут трубу другого размера, ее либо не удастся обжать, либо не получится надеть.

Как и в случае с металлопластом, внутренний диаметр в расчет не берем.

А вот конструкции полипропиленовых резьбовых фитингов и их размеры существенно отличаются от предназначенных для металлопласта (как соединить трубу ПНД с полипропиленовой).

Для детали с резьбой на полдюйма, нужна будет труба диаметром 20 мм. На поверхности фитинга можно найти именно такие значения – «20-1/2’’»

Диаметр резьбы в дюймахУсловный наружный диаметр (в мм)
1/220
3/425
132

Полиэтиленовые трубы имеют аналогичные, с полипропиленовыми, соответствия резьбы и наружного диаметра.

ПВХ и ХПВХ трубы

Трубы из поливинилхлорида и хлорированного поливинилхлорида (ХПВХ) соединяют с помощью специального клея, или по-другому – холодной сварки.

Сегодня этот материал применяют все реже, но иногда возникает необходимость ремонта или подключения к уже имеющейся, смонтированной системе.

Для сравнения, диаметр полипропиленовой трубы идет с некоторым запасом, рассчитанным на расплавление паяльником, поэтому в холодном состоянии, вставить трубу в фитинг не получится.

А вот диаметр ПВХ трубы точно соответствует своему посадочному месту (про переходники для пластиковых труб для канализации написано здесь).

При наличии в клеевой системе резьбовых соединений, их диаметр совпадает с наружным диаметром трубы, который также обозначается в дюймах. Размер фитинга так и определяется – полдюйма на полдюйма.

Диаметр резьбы в дюймахНаружный диаметр в дюймах
1/21/2
3/43/4
11

Трубы из ХПВХ, имеют идентичную маркировку в дюймах, но, фактически, их диаметр меньше.

Вывод

В отличие от ПВХ, трубы ХПВХ применяют для водопровода с горячей водой, поэтому нужно обязательно уточнять материал изготовления при покупке арматуры.

Видов сантехнических труб и сопутствующей арматуры сегодня огромен.

Каждый материал имеет свои преимущества и минусы. Не поленитесь и потратьте немного времени на изучение вопроса, прежде чем браться за прокладку водопровода. Это поможет вам сэкономить средства и время в будущем и убережет от разочарований.

Как состыковать трубы разных диаметров в канализации, посмотрите в видеосюжете.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Водопроводные пластиковые трубы размеры – Пластиковые трубы для водопровода: размеры и цены, виды

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
