Измельчитель веток своими руками, чертежи, устройство и его составные части.

Принцип действия – электрический двигатель передает крутящий момент на режущий инструмент при помощи клиноременной и шестеренчатой передач. Ветки подаются в рабочую зону, измельчаются и собираются в мешок, закрепленный на выходе бункера.

Представленная к рассмотрению конструкция состоит из следующих составных элементов:

1. Обшивка каркаса.

2. Каркас.

3. Корпус редуктора.

4. Рабочий вал.

5. Ведущий вал.

6. Клиновидный ремень.

7. Электродвигатель АИРЕ 100S4.

8. Поворотная площадка.


• частота вращения рабочего вала – 200 (об/мин)

• ширина режущей кромки инструмента – 178 (мм)

• привод – электрический

• мощность электрического однофазного двигателя – 2,2 (кВт)


ПЕРВОЕ – произведем небольшой расчет

Количество оборотов в минуту рабочего вала (ωр) рассчитывается по формуле: ω_р = ω_д / (К₁ + К₂)

К₁ = z₂ / z₁
K₂ = d₂ / d₁

где:
К₁ – передаточное число зубчатой передачи
К₂ – передаточное число ременной передачи
ω_д – количество оборотов электродвигателя
z₁ – количество зубьев ведущей шестерни
z₂ – количество зубьев ведомой шестерни
d₁ – диаметр ведущего шкива
d₂ – диаметр ведомого шкива

Выберем из стандартного ряда японских производителей, цилиндрические прямозубые шестерни для шестеренчатой передачи

z₁ = 15 (зуб.)
z₂ = 50 (зуб.)

К₁ = 50 / 15 = 3,33

Номинальные расчетные диаметры шкивов клиноременной передачи:

d₁ = 71 (мм)
d₂ = 280 (мм)

К₂ = 280 / 71 = 3,94

Длина ремня рассчитывается по формуле: L = 2a + l1 + l2
Длина полуокружности определяется по формуле: l = πDα/360

l1 = 3,14 х 280 х 218,81 / 360 = 534,38 (мм)
l2 = 3,14 х 71 х 147,19 / 360 = 91,15 (мм)

L = 354,94 х 2 +534,38 + 91,15 = 1335,41 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1320 (мм).

Подставим значения в формулу и получим обороты рабочего вала:

ω_р = 1440 / ( 3,33 + 3,94) ≈ 198 (об/мин)

ВТОРОЕ – выберем подшипники.

Для ведомых валов – подшипник № 6210 (50 х 90 х 20 (мм), 4 шт.).
Для ведущего вала – подшипник № 6207 (35 х 72 х 17 (мм), 2 шт.).

ТРЕТЬЕ – приступаем к конструированию элементов измельчителя веток.

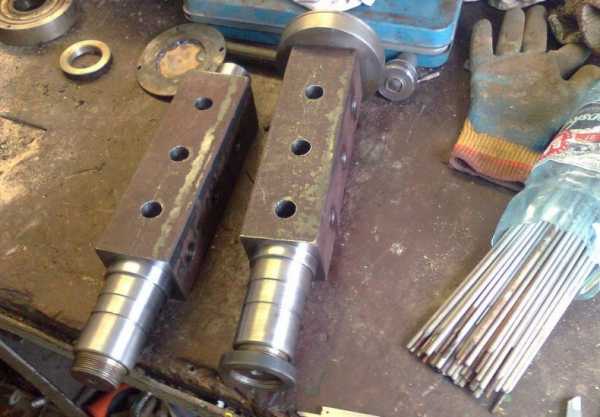

Рабочий (ведомый) вал

1. Втулка.

2. Вал.

3. Режущий элемент.

4. Винт М12 х 35 с внутренним шестигранником.

5. Пружинная шайба А12.

6. Стопорное кольцо 40 х 2,5.

7. Шестерня MSGA4-50 (z2).

8. Подшипник № 6210.


Ведущий вал

1. Стопорное кольцо 30 х 2.

2. Шестерня MSGВ4-15 (z1).

3. Втулка.

4. Вал.

5. Подшипник № 6207.

6. Шкив ведомый (d2).


Корпус редуктора

Каркас

Поворотная плита

Каркас и составные элементы

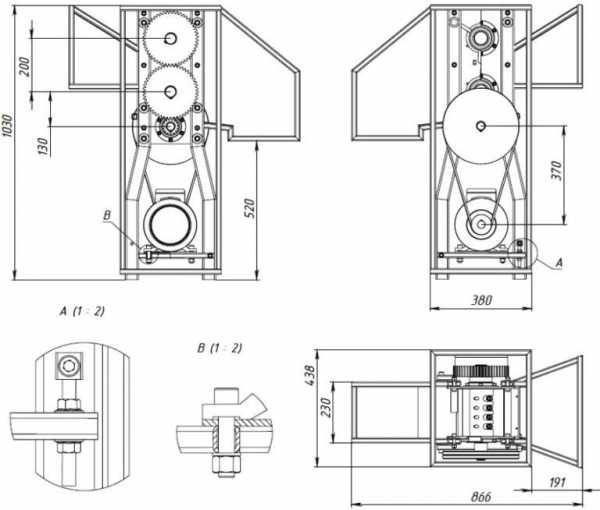

Чертеж веткоизмельчителя

Обшивка каркаса

Вот такая конструкция измельчителя веток у нас получилась.

Заказать чертеж

chertegnik.ru

Дробилка для веток своими руками чертежи

Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток. В статье рассказано как сделать дробилку для веток своими руками, чертежи и видео от настоящих Кулибиных. Сучкодробилка это не сложная техника, если знать чертежи, измельчители веток собрать не сложно. Получившийся остаток используют как удобрение или для отопления дома.

Измельчитель веток своими руками для отопления чертежи

Двигатель измельчителя

На что следует обратить внимание при выборе двигателя для садового измельчителя:

• мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
• более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
• двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.

Поскольку самодельный измельчитель веток в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.

Читайте также:

Ножи для измельчителя веток

Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.

Поскольку нашей целью является копирование одной из заводских моделей измельчителя веток, рассмотрим ножи, используемые для их производства:

К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.

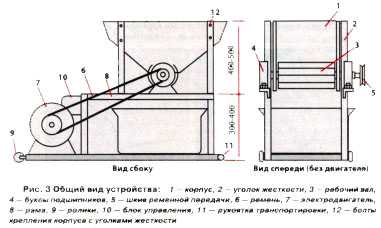

Чертеж измельчителя

Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.

Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.

Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.

Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.

Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.

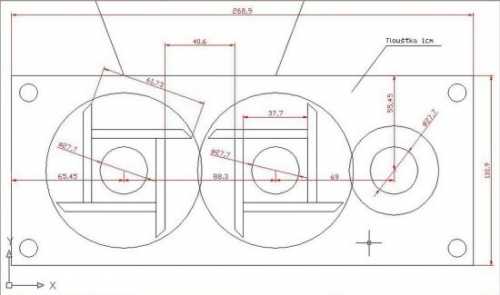

На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:

а раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.

Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.

Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.

Двухвальный измельчитель

Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.

Необходимые материалы:

• двигатель;
• пластина 10 мм – 2 шт;
• шестерня – 2 шт;
• шкив — 1 шт;
• вал для ножей – 2 шт;
• подшипники с крепежами– 5 шт;
• ножи;
• профильная труба;
• листовой металл (толщина 2 мм).

Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.

Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.

Сборка механизма:

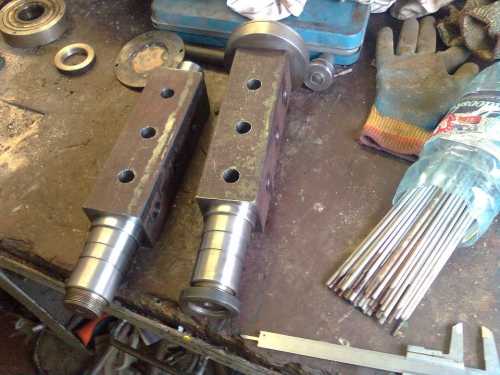

• Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
• У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.

• Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
• В ножах сделайте отверстия под болты.
• Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.

• Установите внутрь подшипники.
• Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
• Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.
• Болтами прикрепите накладки на металлические стенки.
• Вставьте валы в подшипники и закрепите их.

• У основания на отогнутых сторонах просверлите места для креплений.
• Соедините края сваркой или самозатягивающимися заклепками.
• Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
• Загиб оставшихся трех заготовок делайте в противоположную сторону.
• Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
• Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
• Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
• Установите всю собранную конструкцию на раму и закрепите ее болтами.
• Поставьте двигатель и натяните приводный элемент (цепь или ремень).
• В последнюю очередь установите и зафиксируйте приемный отсек.
• Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.

Дробилка для дерева своими руками изготовить видео

Дробилка для измельчения древесины своими руками

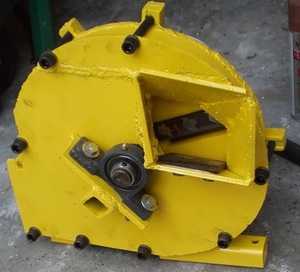

Дисковый измельчитель

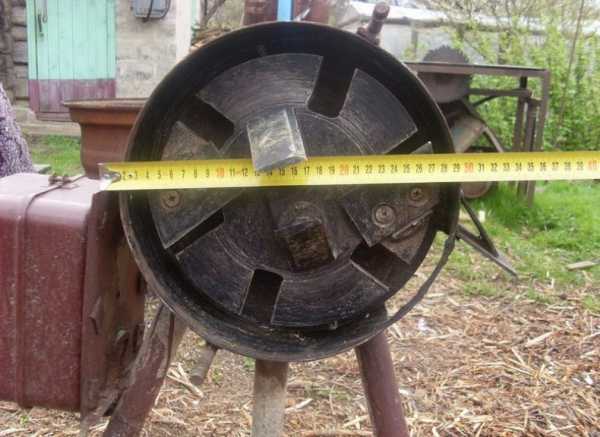

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

• Из профильной трубы сделайте каркас.
• Поместите двигатель внутрь каркаса.
• Поверх двигателя установите отражающий щит из листового металла.
• В отражающем щите прорежьте отверстие для вала.

В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

• Соберите диск с ножами и установите его внутрь.
• Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.

Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

За великолепную информацию,благодарим сайты: www.umeltsi.ru, dachnaya-zhizn.ru

‘; blockSettingArray[1][«minSymbols»] = 0;blockSettingArray[1][«minHeaders»] = 0; var jsInputerLaunch = 15;

prof-kirpich.ru

дисковый мульчер, самодельный шредер, как сделать сучкодробилку

Устройство для измельчения веток является одним из необходимых инструментов садовника. Ведь каждому, кто ухаживает за территорией, приходится регулярно обрезать деревья, в результате чего появляются отходы. Сжечь такой мусор в печи без предварительного дробления топором проблематично, а разводить огромный костёр на огороде тоже нецелесообразно. Выходом может стать электрический садовый измельчитель веток. После измельчения ветки превращаются в твердое топливо или компост.

Содержание материала

Садовые измельчители

В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

1. Стальная рама, где установлены все детали и механизмы.
2. Основной привод — в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
3. Режущие детали.
4. Плавная передача.
5. Защитный кожух.
6. 2 бункера — один подаёт деревянные палки, а другой выгружает щепы.

Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

1. В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
2. Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
3. Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.
4. Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

Особенности устройства

Дереводробилка — весьма удобный инвентарь. Однако позволить себе подобную покупку может не каждый, поэтому большинство садоводов отдаёт предпочтение самодельным решениям. Но можно ли создать устройство, не имея соответствующих слесарно-сварочных навыков и инструментов? К сожалению, нет. Даже простой веткоизмельчитель на основе дисковых пил создаётся при соблюдении строгой инструкции. К тому же за созданием валов и корпусов для подшипников нужно обращаться к профессиональным мастерам. Весь процесс можно условно разделить на такие этапы:

Также рекомендуем прочитать:

1. Поиск подходящей конструкции шредера.
2. Выбор силовой установки и расчёт главной передачи.
3. Подбор металлических узлов и деталей, которые необходимо выточить с помощью токарного станка.
4. Монтаж рамы.
5. Установка привода, режущих деталей и ременной передачи.
6. Монтаж защитного кожуха и бункера.

При создании следует руководствоваться следующими правилами:

1. Если приоритет ставится на получение мелкой древесной стружки при минимальных затратах ресурсов, отдавайте предпочтение моделям из дисковых пил.
2. Если вы собираетесь измельчать ветви малого диаметра на более крупную фракцию, идеальным решением станет режущий механизм, такой, как фуганок.
3. При желании рубить ветви в больших количествах, обустраивайте дисковые дробилки.

Кстати, мелкая стружка и щепа часто используются для получения компоста и мульчи. К тому же на её основе создают топливные брикеты, которые затем используются для отопления частных домов.

Если вы определились с выбором щепорезки, начинайте заготавливать детали, материалы и оборудование. Однако до этого нужно выполнить несколько ключевых задач.

Выбор двигателя и определение ременной передачи

Такой показатель, как мощность привода, указывает на толщину веток, которую может переработать самодельный аппарат:

1. Для большинства целей вполне хватает электрических двигателей с показателями мощности 2,5−3,5 кВт, но не меньше 2 кВт. Силовые установки мощностью 1,5 кВт подойдут для обустройства измельчителей для травы и мелких веток. С более крупным мусором они не справятся.
2. Бензиновые или дизельные моторы должны обладать мощностью 5−6 лошадиных сил. Кстати, подобные агрегаты установлены на бытовых мотоблоках и компактных мини-тракторах.
3. Если вы собираетесь приобрести более мощный электромотор, то это может оказаться бессмысленной покупкой. Дело в том, что подобный агрегат употребляет слишком много электрической энергии, но не проявляет высокой продуктивности работы.

Однако количество оборотов электродвигателя практически не играет роли, т. к. необходимая скорость вращения режущих элементов обеспечивается клиноременной передачей.

Чтобы шредер для древесины справлялся со своими обязанностями на ура, ножевой вал должен работать на скорости не больше 1500 оборотов в минуту. Достичь таких показателей можно с помощью выбора подходящего диаметра ведущего и ведомого шкива. Решающее значение отыгрывает не скорость оборота ножей, а получаемый крутящий момент или усилие. Также нет смысла уделять особое внимание расстоянию между шкивами и длине ремня, за исключением слишком длинных ремней, которые существенно снижают показатели КПД передачи.

В качестве примера можно выбрать следующий расчет: берём электрический двигатель на 2800 оборотов в минуту, который будет установлен на дробилку. Идеальным решением станет снижение оборотов на валу вдвое, до 1400 об/минуту. В таком случае диаметры шкивов будут отличаться в два раза. Например, размер ведущего шкива составляет 100 миллиметров, а диаметр ведомого достигает 200 мм.

Заказывая шкивы для клиноременной передачи в токарной мастерской, учтите: лучше отдавать предпочтение шкивам на 3 или 4 ручья, чтобы после можно было менять обороты на рабочем валу с помощью перестановки ремня. В таком случае удастся подстраивать измельчитель под разные условия работы, например, для обработки стеблей кукурузы, подсолнечника или травы.

Подготовка материалов

Чтобы собрать раму измельчителя, применяют такие виды металлопроката:

1. Одинарный равнополочный уголок шириной от 50 до 63 миллиметров.
2. 2 уголка по 35 миллиметров, которые сварены «коробочкой».
3. Профильная труба размером 40×40 миллиметров.
4. Швеллер № 6.5−10 ;
5. Трубы круглые с диаметром 32−48 миллиметров.

Силовую установку фиксируют на стальной лист толщиной 10 миллиметров (размеры определяются расстоянием между монтажными отверстиями). В качестве устройства для натяжения ремня используют следующие варианты:

1. Отверстия в плите для крепежа мотора делают продолговатыми, что позволяет отодвигать его и фиксировать болтами
2. Плиту устанавливают одним концом на шарнире, в результате чего ремень подтягивают посредством веса электродвигателя. На другой стороне её фиксируют с помощью гаек на шпильках.

Для создания простейшей конструкции шредера требуется приобрести 20−25 дисковых пил с твердосплавными наконечниками и аналогичное количество проставочных шайб диаметром 20 миллиметров. В результате создаётся рабочая часть шириной около 80 миллиметров, которую можно увеличить посредством добавления пил.

Толщина зубьев дисковой пилы больше, чем стальное основание, поэтому фиксировать инструменты вплотную друг к другу запрещено. Чтобы компенсировать ширину зубьев принято использовать шайбы, которые ставят между пилами.

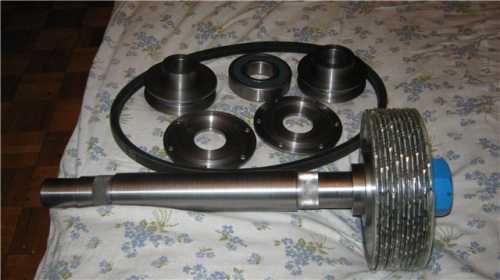

Вал, приводимый в движение ремнем, вытачивают на токарном станке из стального стержня. Однако перед изготовлением детали следует изготовить 2 подшипника, под чей посадочный размер будет протачиваться вал.

Кроме этого, следует обустроить корпуса для подшипников с крепежными фланцами. Нередко их покупают в готовом виде на вторичном рынке или в специализированных магазинах.

Неплохой альтернативой могут стать подшипники задних полуосей диаметром 25 мм — от классических Жигулей. В таком случае роль вала будет выполнять готовая шпилька с гайками.

Для фиксации дисковых пил на валу нарезают резьбу.

Особенности изготовления рамы

Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

1. Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
2. Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
3. Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
4. Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.

Сборка измельчителя

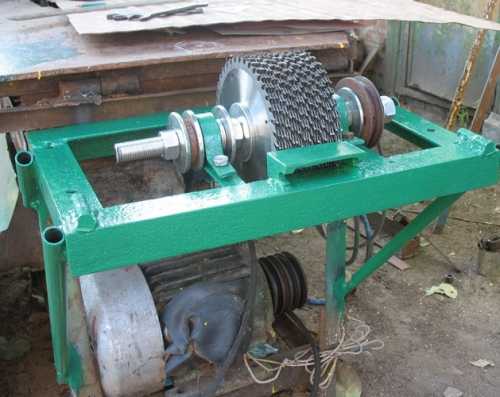

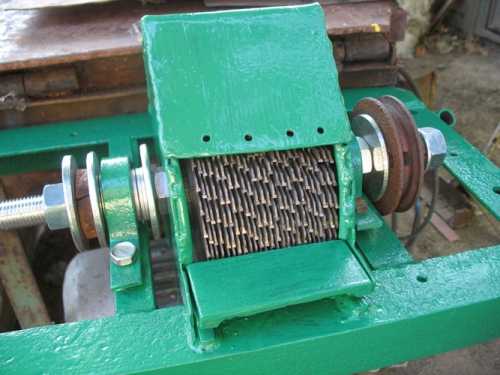

Чтобы собрать дробилку древесины из пакета дисковых пил, следуйте инструкции:

1. Для начала необходимо собрать пилы на валу, проложив между ними шайбы и затянув с обеих сторон гайками.

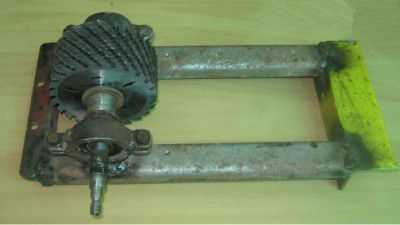

2. Дальше необходимо напрессовать подшипники на вал, а затем в наружные корпуса. Последние фиксируются на раме посредством болтов. Для этого в раме предварительно делают отверстия.
3. На концы вала необходимо насадить шкив и маховик, соблюдая надёжность фиксации.

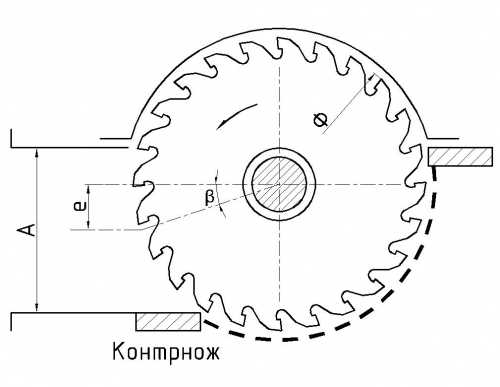

4. Вплотную к зубьям режущего элемента устанавливают контрнож.
5. Затем необходимо установить двигатель и главную передачу, натянув ремень.

Непосредственно перед сборкой смажьте сепараторы подшипников. Устанавливайте пилы таким образом, чтобы профили зубьев не совпадали.

Для фиксации контрножа лучше применять не сварку, а болты, продевая их через отверстия овальной формы.

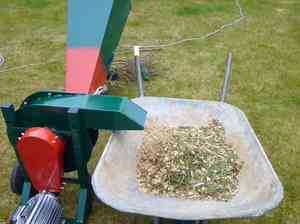

При соблюдении всех инструкций вы сможете легко и быстро создать высокопродуктивное устройство для дробления древесины.

sadovodu.com

чертежи и принцип работы, как сделать дробилку на дачу из стиральной машины, болгарки и дрели +видео

Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы — веток, стеблей растений, травы и листьев. Простое уничтожение отходов нерационально, поскольку из них можно изготовить качественное удобрение или использовать для отопления печи. Для закладки подобных отходов в компостные ямы необходимо привести массу в максимально компактное состояние, чтобы процесс созревания перегноя происходил быстрее и качественнее. Измельчение веток плодовых деревьев, стеблей и листьев растений вручную — длительная и трудоёмкая процедура. Каждый садовод, хоть раз сталкивавшийся с этой проблемой, задумывался о возможностях механизации процесса.

Существуют устройства, специализирующиеся на выполнении этой задачи, которые называются измельчителями (шредерами, чипперами). Они вполне эффективны, позволяют быстро и без затруднений превратить гору веток или стеблей травы в измельчённую однородную массу, которая компактно складируется в компостных ямах. Единственная проблема — высокая стоимость таких устройств. Учитывая, что необходимость в них возникает пару раз за весь год, нести заметные расходы нецелесообразно. Выход из положения очевиден — необходимо изготовить измельчитель веток своими руками. Этот вариант решения вопроса потребует некоторых расходов денег и труда, но в результате шредер обойдётся намного дешевле и позволит выполнять именно те операции, которые больше всего нужны владельцу.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

• Измельчительный механизм;
• Бункер;
• Привод;
• Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

• Механизм для продвижения материала;
• Сито для первичной сортировки измельчённой массы;
• Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

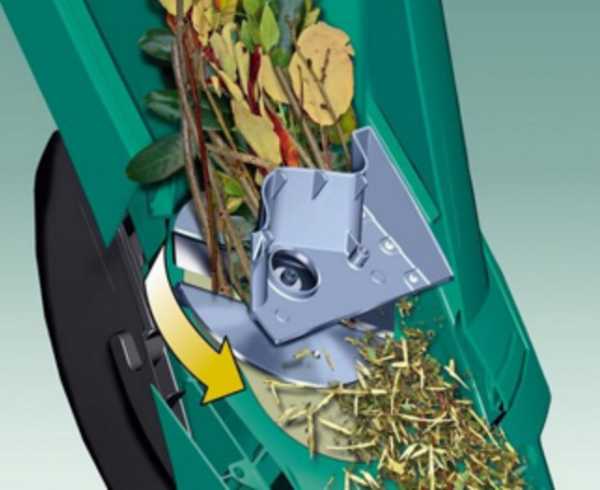

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

• Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

  Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

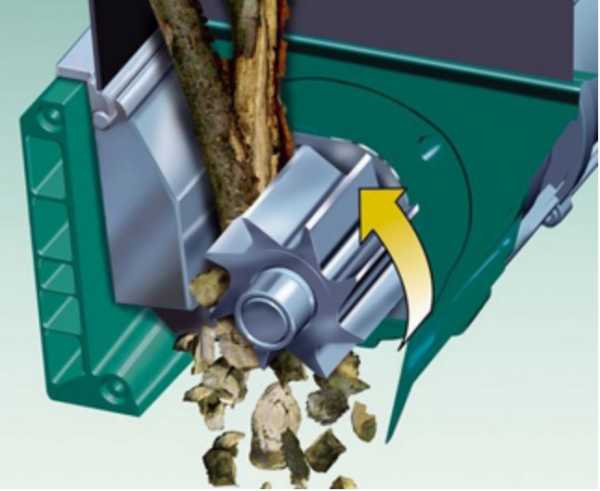

• Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

  Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

• Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

  Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

• Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
• Дисковая конструкция.
• Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

• Выбор типа рабочего органа, создание рабочего чертежа.
• Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
• Сбор необходимых материалов и инструментов.
• Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

• Листовой металл для изготовления кожуха, бункера, защитных экранов.
• Стальной уголок или швеллер для создания рамы шредера.
• Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
• Сварочный аппарат с электродами.
• Электродрель с набором свёрл.
• Болгарка, ножовка по металлу.
• Линейка, рулетка, чертилка для разметки.
• Кернер, молоток.
• Набор гаечных ключей, отвёртка, пассатижи.
• Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

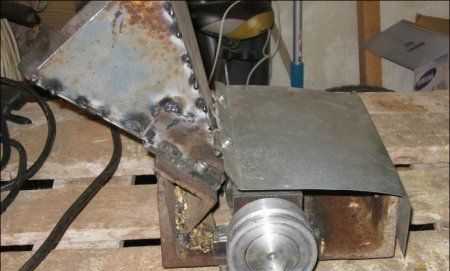

1. Из уголка или швеллера собирается станина.
2. На станину устанавливается режущий орган.
3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
4. Устанавливаются шкивы, натягивается приводной ремень.
5. Собирается и фиксируется на раме защитный кожух.
6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

kotel.guru

разновидности шредеров, как своими руками сделать простой веткоизмельчитель

Занимаясь приусадебным хозяйством, дачники неизменно сталкиваются с необходимостью утилизации различного садового мусора. Упростить утилизацию таких отходов можно, используя различный специализированный инструмент. Изготовить измельчитель веток своими руками не составит труда, что позволит сэкономить на приобретении дорогостоящего заводского оборудования.

Особенности садовых шредеров

Садовые измельчители имеют простую конструкцию; при правильном выборе используемых компонентов собрать агрегат в домашних условиях несложно. Необходимо лишь определиться со схемой исполнения шредера — на основе электрического или бензинового двигателя.

Конструкция самодельного садового шредера будет состоять из следующих элементов:

• металлической рамы;
• двигателя;
• ножей, установленных на валу;
• защитного кожуха;
• короба для приёма измельченных отходов;
• пусковой системы.

Сделать садовый инвентарь можно в передвижном или стационарном варианте. Для изготовления рамы допустимо использовать каркас от верстака или сварить конструкцию самостоятельно из металлического уголка. Короб для приёма измельченных отходов выполняют из жести или пластикового ведра. Необходимо позаботиться о качественной защите режущего инструмента, который отвечает за перемалывание растительных отходов. Прочный кожух веткоизмельчителя своими руками, чертежи которого можно найти в интернете, выполняется из листовой стали или обрезка подходящей по размеру трубы.

Принцип работы техники

Принцип работы измельчителей садового мусора чрезвычайно прост и отдаленно напоминает работу мясорубки или кофемолки. На валу, который соединён через шестерни с приводом, расположены многочисленные вращающиеся ножи, быстро перемалывающие растительность, после чего измельченные отходы поступают в пластиковый короб и утилизируются садоводом.

Основой шредера для веток и листвы станет электрический или бензиновый двигатель, мощность которого составляет 5−7 лошадиных сил. При использовании электромотора достаточно будет привода с мощностью в 1,5−3 кВт. Проще всего выполнить электрический измельчитель, который будет отличаться простотой конструкции, надежностью и долговечностью. В последующем такая техника не потребует какого-либо серьезного обслуживания и ремонта.

Разновидности используемых двигателей

В изготовленных своими руками электрических садовых измельчителях веток используются электрические двигатели, снятые со старой техники. От показателя мощности мотора будет напрямую зависеть производительность выполненного шредера, а также возможность работы с толстыми ветками и твердыми отходами.

Измельчители с мощностью двигателя в 1,5 кВт отличаются низкой производительностью и способны перемалывать ветки диаметром не более 20 мм. Аппараты, мощность привода которых составляет 3−4 кВт, станут отличным выбором для приусадебного участка, с легкостью справляясь как с утилизацией травы, так и перемалыванием веток толщиной в 40 мм.

Использовать более мощные двигатели для изготовления самодельных шредеров не рекомендуется, так как такая техника будет иметь сложную конструкцию, а работать на высокой скорости вращения измельчительного механизма зачастую проблематично. Для выполнения самодельного шредера можно использовать электромотор от триммера, стиральной машинки или болгарки.

Виды режущих насадок

Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

Наибольшую популярность получили следующие насадки:

• дисковые с лезвиями;
• фрезерные;
• фрезерно-турбинного типа.

Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток — это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

Выполняем дереводробилку своими руками

Изготовление такого аппарата при наличии соответствующей схемы не представляет особой сложности. Необходимо лишь подобрать рабочий электродвигатель, мощность которого позволит в последующем с легкостью перемалывать ветки, траву и листья.

Схема с использованием стиральной машины

Популярностью пользуются самодельные садовые шредеры для листвы и щепы, которые выполнены из старой стиральной машины. Можно использовать не только электродвигатель, но и корпус с рамой, что существенно упрощает изготовление техники. Возможно выполнение измельчителя веток для мотоблока своими руками, который будет монтироваться на культиватор и другую механизированную технику.

Из инструмента понадобится:

• электродрель;
• плоскогубцы;
• шлифовальная машина;
• гаечный ключ и отвертка.

Мощность электродвигателя в старых советских стиральных машин обычно не превышает 1 кВт, поэтому шредер может применяться лишь для измельчения травы и опавшей листвы. Изготовить режущие ножи можно из обрезков металла, которые затачиваются и фиксируются на валу электромотора. Также можно использовать заводские насадки, которые отличаются качеством исполнения и существенно упрощают изготовление самодельного шредера.

Алгоритм работы будет следующим:

1. Корпус стиральной машины обрезают по высоте.
2. Внизу сбоку вырезают болгаркой отверстие шириной приблизительно в 20 и высотой 8 см. Полученное отверстие потребуется для выброса перемолотых растительных отходов. Около прорези выполняют кожух или крепят направляющие для фиксации пластикового ведра.
3. К обрезанному корпусу приваривают ножки.
4. На валу электродвигателя высверливают два отверстия диаметром 6−7 мм. Устанавливают в привод втулку с резьбой, фиксируя ее болтами.
5. На дне короба монтируют электромотор, используя для фиксации гайки и шпильки. На втулке внутри кожуха закрепляют ножи, которые располагаются на 10−15 см выше отверстия для выброса перемолотой травы.
6. Корпус скрепляется сваркой или выполняется разборным на болтах и другом креплении.
7. Останется подвести силовой кабель и смонтировать кнопку запуска. Можно использовать штатный пуск от стиральной машины, позаботившись лишь о необходимой длине силового кабеля.

Это простейший вариант измельчителя, для изготовления которого подойдет любая старая советская стиральная машина. Всю работу дачник сможет выполнить самостоятельно, обладая минимальным опытом работы с болгаркой и сварочным аппаратом.

Самодельный измельчитель из болгарки

Самостоятельно изготовленный измельчитель из болгарки — ещё один несложный вариант, реализовать который не составит особого труда. Для работы потребуются следующие инструменты и материалы:

• стальной уголок;
• металлическая емкость;
• крепежные элементы;
• покупные или самодельные ножи;
• листовая жесть;
• сварочный аппарат;
• электродрель;
• угловая шлифмашинка.

Мощности электроинструмента будет достаточно для перемалывания листвы и переработки небольших по толщине веток. Рекомендуется использовать для изготовления шредера старые болгарки, мощность привода которых составляет 3 кВт.

Сборка осуществляется в следующей последовательности:

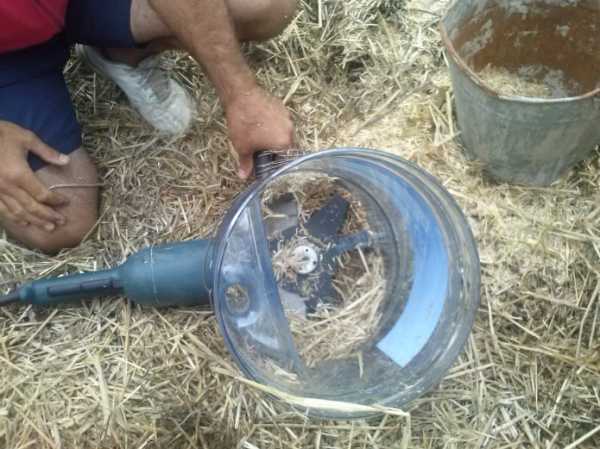

1. Болгаркой нарезают листовой металл, после чего сваривают из него раму, которая напоминает по своему внешнему виду стул.
2. К выполненной полке приваривают листовой металл для основания измельчителя.
3. К каркасу при помощи хомутов крепят болгарку, располагая ее валом вверх.
4. В используемой металлической ёмкости вырезают отверстие размером 10 * 10 см.
5. В отверстие вставляют рукав, который можно выполнить из пластика или жести.
6. На дне ёмкости выполняют в центре отверстие, в которое будет входить вал от привода болгарки.
7. Металлическую емкость устанавливают на валу болгарки и дополнительно фиксируют ее к раме саморезами или болтами.
8. На дне емкости устанавливают диски или используемые самодельные ножи.

Выполненное самодельное устройство отличается простотой, а благодаря отличной мощности электромотора от болгарки такой самодельный измельчитель веток и травы справится с различными садовыми отходами. Ножи можно выполнить самостоятельно или приобрести уже готовые варианты от газонокосилки-триммера.

Изготовив садовые измельчители веток и травы своими руками из триммера, болгарки или привода от стиральной машины, можно получить функциональное и простое в использовании оборудование, которое позволит с легкостью утилизировать различный садовый мусор, в том числе обрезанные ветки, опавшую листву, скошенную траву и другие биологические отходы.

Сделать такое оборудование не составит особой сложности. Необходимо лишь определиться с используемой схемой выполнения агрегата и в последующем по имеющейся документации аккуратно сварить и собрать самодельный измельчитель, который по возможностям не будет уступать заводской технике.

nasotke.pro

Садовый измельчитель своими руками | Строительный портал

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

1. Принцип работы и устройство измельчителя
2. Виды садовых измельчителей
3. Как сделать садовый измельчитель своими руками

Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.

Виды садовых измельчителей

Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.

Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

• Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
• Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
• А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.

Конструкция ножей

Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый – ножевой дисковый. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

• Первая – двухваловая конструкция с 8 ножами.
• Вторая – ножево-дисковая.
• Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.

Как сделать садовый измельчитель своими руками

Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.

Подготовительный этап

На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.

Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

1.

2.

3.

4.

5.

Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.

Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.

Для измельчителя с двумя валами потребуются следующие материалы:

• двигатель электрический или бензиновый;
• две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
• две шестерни для синхронного привода валов;
• шкив или шестерня для передачи крутящего момента валам;
• шкив на вал двигателя;
• два вала для ножей;
• 5 подшипников и крепление к ним;
• ножи или материал для их изготовления;
• профильные трубы для каркаса;
• листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.

Для измельчителя из пакета дисковых пил потребуется следующее:

• 15 – 20 дисковых пил. Диаметр можно взять 18 см;
• двигатель;
• шпилька М20 или её аналог;
• 2 подшипника и крепление к ним;
• 2 шкива;
• 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
• листовой металл 2 мм для защитного кожуха и приемного бункера;
• профильные трубы для каркаса.

Для измельчителя с ножевым диском потребуется совсем немного:

• двигатель;
• листовой металл для защитного кожуха и приемного бункера;
• ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.

Сборка садового измельчителя

Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы:

• нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
• свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.

После создания рамы можно приступать к созданию валов для измельчительного барабана:

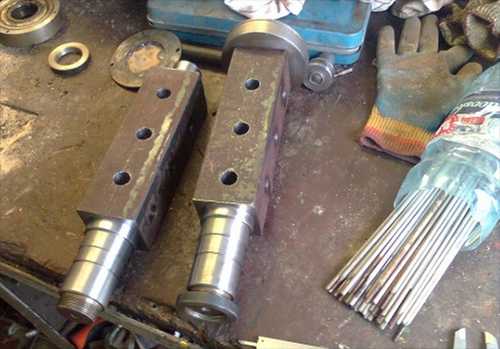

• берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
• для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.

Что касается самих ножей, то их можно изготовить из рессоры Камаза:

• берем рессору и отрезаем кусок необходимой длины;
• саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
• в самих ножах делаем отверстия для болтов;
• теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

• в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

Следующий этап – создание измельчительного барабана:

• в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
• теперь устанавливаем внутрь подшипники;

• для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
• внутрь подшипников вставляем валы и закрепляем их;
• стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.

По завершению работ с барабаном и каркасом делаем приемный короб:

• берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
• с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
• делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
• собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
• при помощи сварки или самозатягивающихся заклепок соединяем края;
• в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.

Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

• создать каркас и поместить внутрь мотор;
• поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

• в диске сделать отверстие для установки на вал, а также прорези для ножей;
• ножи можно изготовить из рессоры автомобиля описанным ранее способом;

• собираем и устанавливаем диск с ножами;
• создаем приемный короб и устанавливаем его сверху дискового измельчителя.

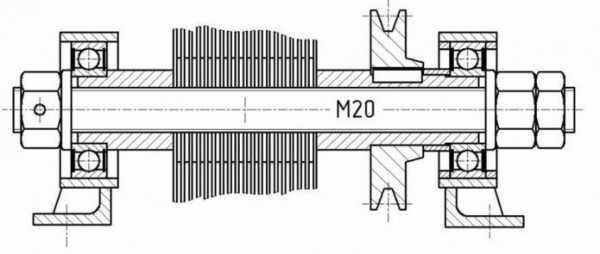

Сборка измельчителя из дисковых пил выглядит следующим образом:

• создаем раму;
• на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

• на внутренних поперечинах каркаса привариваем крепеж для подшипников;
• надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

• с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
• устанавливаем двигатель и натягиваем приводную цепь или ремень;
• в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

strport.ru
