Вентиляция теплая – Приточно-вытяжная вентиляция с рекуперацией тепла

Содержание

назначение, устройство и виды систем

Наличие вентиляции — необходимое условие для комфортного проживания в доме. Устройство таких систем является важным элементом эффективной работы в производственных помещениях. В настоящее время предлагаются различные виды вентиляционных систем, которые обеспечивают эффективные процессы воздухообмена в помещениях.

В последнее время большую популярность приобрела система вентиляции с рекуперацией тепла. Если говорить подробно об этом процессе, то первым делом необходимо определиться с тем, что же это такое. Под рекуперацией тепла в вентиляционных системах принято понимать то, что при удалении использованного воздуха он проходит через систему фильтров, после чего подается обратно.

Рекуперация тепла в системе вентиляции

Необходимо обратить внимание на то, что, когда работает система вентиляция в помещении, то, вытягивая воздух, она забирает и часть тепла из него. Система с рекуперацией тепла забирает тепловую энергию, а потом возвращает обратно.

Наиболее эффективно применять для вентиляции рекуператоры в помещениях производственного назначения большой площади. Обогрев таких объектов требует от владельца больших затрат ресурсов. Использование системы с рекуперацией тепла позволяет свести минимуму затраты на обогрев.

Отметим, что приточные могут применяться не только на производстве, но и в частных домах. Любой дом имеет систему вентиляции, посредством которой осуществляется циркуляция воздуха в помещении. Через такую систему из помещений уходит тепло, что приводит к возрастанию затрат на обогрев помещений в доме. Использование же системы с рекуперацией воздуха помогает избежать высоких затрат на обогрев жилища. Есть несколько причин, почему в доме необходимо установить такую систему:

  • ее использование в жилище обеспечивает быстрое удаление воздуха, в составе которого содержится большое количество углекислого газа;
  • системы с рекуперацией тепла обеспечивают приток в нужном количестве свежего воздуха в жилые помещения;
  • установка в жилищах таких систем позволяет устранить такое явление, как повышенная влажность помещения, а также справиться с неприятными запахами;
  • установки этого типа также помогают экономить тепло;
  • их использование в квартирах и домах обеспечивает удаление пыли и микроорганизмов, которые могут стать причиной заболеваний.

Системы с рекуперацией тепла

Все более востребованной среди владельцев частных домов становится приточная установка с рекуперацией тепла. У нее имеются определенные достоинства, которые особенно высоко ценятся в зимний период.

Есть много разных способов, позволяющих обеспечить нормальное вентилирование в помещениях. Многие прибегают к естественной циркуляции воздуха, которая осуществляется главным образом посредством проветривания комнат. Но каждый согласится с тем, что в зимнее время, когда температуры отрицательные, использование такого способа невозможно, поскольку в этом случае из помещения уйдет все тепло.

Если в жилище присутствует только система естественной циркуляции воздуха, а другие более эффективные системы вентиляции не предусмотрены, то это приводит к тому, что в холодный период года в помещения не поступает свежий воздух в нужном количестве. А это приводит к тому, что самочувствие проживающих в жилище людей существенно ухудшается.

Конечно же, многие люди для создания комфортных условий выполняют установку в своих квартирах и домах окон и дверных конструкций из пластика. Однако для проветривания пользоваться ими неудобно. Каждый начинает искать систему, которая бы смогла обеспечить эффективную циркуляцию воздуха в помещениях. Подбирая такую установку, каждый владелец хочет найти такую, которая бы обеспечивала хорошую вентиляцию и при этом по минимуму расходовала электроэнергию.

Идеальным вариантом системы с такими требованиями является вентиляционная установка с системой рекуперации тепла. Оптимально, если приобрести и установить в свое жилище систему, которая обеспечивает не только рекуперацию тепла, но и влажности.

Что собой представляет рекуперация влаги

Дискомфорт при проживании в жилище будет исключён в случае, если в нем будет не только тепло, но и кроме этого постоянно преобладать определенный уровень влажности. Согласно нормативным документам, оптимальной является влажность от 45 до 65%. В зимнее время большинство людей сталкиваются с такой проблемой, как излишне сухой воздух в помещениях. Особенно эта проблема актуальна для квартир, где с наступлением первых холодов включается централизованная система отопления. При наличии в жилище пластиковых окон уровень влажности падает до 25%.

Необходимо сказать, что от низкой влажности страдает не только человек. Сухой воздух негативно сказывается и на напольном покрытии, а также мебели. Всем прекрасно известно о том, что натуральный материал отличается высокой гигроскопичностью. Если в помещении преобладает слишком сухой воздух, то мебель и полы пересыхают, что приводит к тому, что напольное покрытие начинает скрипеть. Мебель же начинает разваливаться.

Установка в своем жилище вентиляционной системы с рекуперацией влажности поможет обеспечить поддержание на оптимальном уровне влажности в помещении. При этом время года значение иметь не будет.

Виды рекуператоров

В жилых домах чаще всего для обеспечения эффективной вентиляции устанавливают устройства, в составе конструкции которых имеются централизованные теплообменники. Но только ими выбор вентиляционных систем, предлагаемых настоящее время для потребителей, не ограничивается. Доступны и системы другой конструкции. Если говорить о наиболее популярных, то выделим следующие их виды:

  • пластинчатые;
  • роторные;
  • камерные;
  • имеющие в своей конструкции промежуточный теплоноситель.

Теплообменники пластинчатого типа

Особенностью таких приточных рекуператоров является простота их конструкции. В их составе присутствует теплообменник. Он представляет собой камеру, которая разделена на отдельные каналы. Каждый из каналов располагается параллельно относительно друг друга. Пластинчатая перегородка небольшой толщины находится между ними. Она отличается высокими теплопроводными характеристиками.

Говоря о принципе действия подобных рекуператоров, отметим, что в основе их работы лежит обмен теплом воздушных потоков. Говоря другими словами, отработанный воздух при удалении из помещения передает свое тепло приточному воздуху, которые уже теплым поступает в помещение.

Системы вентиляции такого типа имеют свои положительные качества:

  • настройка таких установок не содержит сложных моментов;
  • в конструкции отсутствуют какие-либо движущиеся детали;
  • для них характерна высокая эффективность работы.

Стоит сказать, что у этих рекуператоров имеются и определенные недостатки. Главным следует считать конденсат, образующийся на самой пластине в процессе работы установки. Чтобы нивелировать этот недостаток, при монтаже таких устройств вентиляции дополнительно выполняют установку специальных каплеуловителей. Монтаж таких рекуператоров необходим, поскольку конденсат, образовавшийся в зимнее время, может превратиться в лед и тем самым остановить работу системы. Именно этим и объясняется то, что в отдельных видах таких систем вентиляции имеется встроенная система размораживания.

Теплообменники роторного типа

Главным элементом конструкции таких рекуператоров является ротор, который расположен между воздуховодными каналами. Нагрев воздуха производится посредством постоянного его вращения. Эти установки отличаются высокой эффективностью работы. Их использование в помещениях позволяет возвращать до 80% тепла, ушедшего с отработанным воздухом.

Недостатки имеются и у этих рекуператоров . Их использование не позволяет обеспечить защиту от грязи, пыли и запахов, которые могут поступать с приточным воздухом. Неплотности присутствуют в конструкции таких систем между ротором и корпусом. По этой причине потоки воздуха могут

смешиваться с грязью и неприятными запахами, которые могут вновь поступать в помещение. Еще одним минусом таких рекуператоров является высокий уровень шума в процессе их работы.

Теплообменники камерного типа

В таких установках самой камерой между собой разделены воздушные потоки. Благодаря заслонке происходит обмен тепла. Во время работы системы она периодически меняет направление потоков.

Для таких рекуператоров характерна высокая эффективность работы. Недостатком является наличие подвижных деталей.

Теплообменники с промежуточным носителем

Если говорить о принципе работы таких устройств, то, отметим, что они в этом плане аналогичны пластинчатым теплообменникам. Замкнутый контур из трубки — именно так выглядит рекуператор в таких системах. Постоянная циркуляция воды осуществляется во время работы этих установок. Кроме воды иногда в патрубке движется водно-гликолевый раствор. Скорость циркуляции жидкости в замкнутом цикле контуре – основной фактор, влияющий на эффективность процессов теплообмена.

Смешивание потоков воздуха в установках такого типа исключено. Минусом можно считать низкую эффективность. При работе в помещении возвращается не более 50% забранного тепла.

Тепловые трубки

Необходимо выделить и еще один тип приточных рекуператоров. Достаточно эффективной является рекуперация тепла в жилищах с использованием тепловых трубок. Своим видом такие устройства представляют запаянные трубки. Их изготавливают из металла, который обладает высокими теплопроводными свойствами. Обычно внутри такой трубки располагается жидкость, для которой характерна низкая температура кипения. Чаще всего в качестве жидкости используют вариант фреон.

Установка такого теплообменника всегда выполняется в вертикальном положении. Канал вытяжки располагается на одном из его концов. Другой находится в приточном канале.

Рекуператор такого типа имеет простой принцип действия. Теплый воздух вытягивается из помещения, омывая трубку, передает свое тепло фреону, который при закипании перемещается вверх с большим количеством тепла. Омывающие вверх трубки приточный воздух забирает это тепло и поступает в помещение.

У таких теплообменников

имеются свои достоинства:

  • главным является высокая эффективность работы;
  • кроме этого при использовании в помещениях не возникает никакого шума;
  • еще один их плюс состоит в высоком КПД.

Используя их в своем жилище, можно существенно снизить затраты на обогрев помещения. Тепло, ушедшее из комнаты, будет возвращаться в нее благодаря системе с рекуперацией тепла. Тем самым будут снижаться затраты на обогрев.

Заключение

Чтобы сэкономить на обогреве жилища в зимнее время, не обойтись без системы вентиляции с рекуперацией тепла. При ее отсутствии тепло будет уходить безвозвратно из комнаты. Когда же в жилище будет установлена такая система, то тепловая энергия будет возвращаться с приточным воздухом, тем самым, снижая затраты на обогрев. Сегодня существуют различные варианты таких систем. Правильно выбрав подходящую установку и грамотно выполнив работы по её монтажу, можно обеспечить в жилище постоянную теплую атмосферу с минимальными затратами на обогрев.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с интегрированным рекуператором достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют систему воздуховодов. Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса приточно-вытяжной системы.

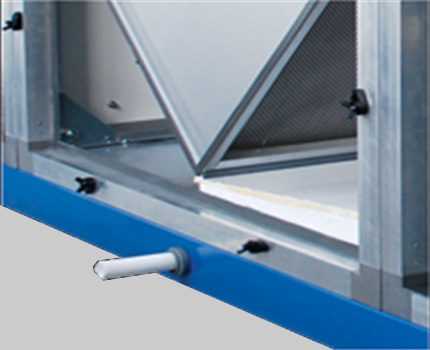

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

  • медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
  • пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
  • гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • долгий срок службы;
  • длительный период между профилактическим обслуживанием и простота его проведения;
  • небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

  • достаточно высокий КПД по сравнению с конкурирующими типами;
  • возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

  • относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
  • повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин «регенеративный теплообменник», что более правильно чем «рекуператор». Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

  • высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
  • долгий срок службы;
  • наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой насоса.

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

  • низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
  • значительный объем и вес всей системы;
  • необходимость дополнительного электрического насоса для циркуляции жидкости;
  • повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Тп – Тн) / (Тв — Тн)

В которой:

  • Тп – температура поступающего воздуха внутрь помещения;
  • Тн – температура наружного воздуха;
  • Тв – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Тв – Тн)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

sovet-ingenera.com

Как сберечь тепло в доме – сквозняк, вентиляция, воздухопроницаемость

Может случиться так, что утеплив все конструкции дома достаточным слоем утеплителя, жильцы обнаруживают, что утепление оказалось не эффективным. Как правило, причина ищется в нарушениях технологии теплоизоляции, состоянии материалов…. но оказывается, что все в порядке, а расходы на отопление по прежнему больше от расчетных вполовину.

Как тепло может покидать строение

Нужно учитывать, что тепло из дома может уходить не только способом непосредственной теплопередачи (что предотвращалось слоем утеплителя), но также:

  • инфракрасным (тепловым) излучением, — в основном через стекла, при большой площади остекления потери могут быть значительными;
  • с обменом воздуха в помещении, — влияют неконтролируемые потоки воздуха, сквозняки, и обычная вентиляция здания.

При обмене воздуха из помещения может теряться до 40% тепла, как правило, владельцы причин не замечают. А когда теряется до 80% энергии, то сквозняк становится очевидным, но его устранением не занимаются, считая второстепенным.

Рассмотрим подробнее, как и почему теряется тепло из дома в больших количествах вместе с воздухом, и как это предотвращается.

Теплопотери с воздухом – основные термины

  • Инфильтрация – неконтролируемое поступление воздуха через материалы и конструкции. Воздух может просачиваться в малых количествах непосредственно сквозь материал. Но в большей степени поступает через швы, зазоры, трещины, неплотности между различными элементами конструкций.
  • Эксфильтрация – неконтролируемый выход воздуха через материалы и конструкции.
  • Вентиляция – контролируемый, управляемый воздухообмен в доме или квартире.
  • Воздухопроницаемость – количество воздуха проходящее через материал определенной площади в единицу времени, при определенном давлении. Различают также воздухопроницаемость различных конструкций дома, так как они состоят из многих различных материалов. А также и всего здания в целом.
  • Коэффициент воздухопроницаемости – характеризует способность материала препятствовать движению воздуха через него.
  • Кратность воздухообмена – какое количество воздуха в процентах от общего объема, было замещено за 1 час времени.
    Самый основной параметр, который и определяет, сколько дом теряет тепла с выносом воздуха – кратность воздухообмена. Дом считается достаточно теплым по фактору воздухообмена, если его кратность не превышает 60% в час (0,6 от всего объема).

Вентиляция — на современном уровне

Если неконтролируемый воздухообмен сведен к минимуму, то обмен воздуха в помещении будет регулироваться его вентиляцией.

С помощью вентиляции устанавливается определенная влажность воздуха, а также потери тепла, которое уходит вместе с воздухом.

Проветривание в каждом доме должна обеспечивать возможность регулирования количества поступающего и удаляемого воздуха. Система должна оборудоваться рекуператором тепла.

Но до сих пор зачастую создаются системы вентиляции, без регулирования, основанные на не контролируемой естественной тяге. Эта тяга зависит от температуры воздуха снаружи и внутри помещения, скорости и направлении ветра, но ни как не зависит от насущных потребностей дома в воздухообмене.

Следить за влажностью

Нормальная влажность воздуха в доме 50 – 55%. Она повышается в результате присутствия людей и их деятельности с водой.

Влажность должна поддерживаться средствами вентиляции на данном уровне. С нерегулируемой вентиляцией все происходит иначе. Зимой, когда естественная тяга большая, а морозный воздух сухой, кратность воздухообмена возрастает в несколько раз.

Поэтому тепло улетучивается на улицу в больших количествах, а влажность в помещении уменьшается до 30 – 40%. Причину сухости воздуха жильцы выражают как «потому что включили батареи», и борются с этим некомфортным явлением, включая в работу увлажнители.

Если вентиляция недостаточная, то наоборот, влажность слишком большая, точка росы растет, выпадает конденсат, разводится плесень вследствие увлажнения на всех мало-мальски холодных углах.

Вентиляцию в доме и в квартире следует создавать на современном уровне, необходимо контролировать кратность воздухообмена и влажность воздуха, и не допускать излишнего воздухообмена и потерь тепла.

В тему – как утепляется обычный кирпичный дом

Неконтролируемый обмен воздуха, маленькие щели — большие потери

Что такое щель под входной дверью известно всем, или щели на старых деревянных рамах … Сквозняк, если его игнорировать, заставит работать только на отопление улицы, а в утепленном доме при этом будет холодно.

Поэтому утепление любого здания начинается с установки современных герметичных окон и дверей. Помимо отсутствия сквозняка, они еще и хорошо утеплены.

Воздухопроницаемость отдельных конструкций дома как раз и указывает на наличие щелей, сквозняков, а также способность самого материала пропускать через себя воздух. Например стены из дерева часто грешат тем, что пропускают через многие мелкие щели слишком много воздуха. С этим борются, применяя современные герметизирующие составы между бревен и брусьев.

Воздухопроницаемость можно назвать неконтролируемым воздухообменом. Нужно бороться с большой воздухопроницаемостью конструкций.

Маленькие, незаметные щели приводят к тому, что утепленный дом все равно теряет очень большой количество тепла, а владельцы щедро оплачивают этот процесс.>

Воздухопроницаемость конструкций

Швы между отдельными конструкциями должны быть надежно уплотнены, в соответствии с нормативами, например между окнами и стенами.

Сложнее обстоит дело со швами в стенах из штучных материалов. Например, в кладке из блоков вертикальные швы не заполняются раствором вовсе. Да и в кирпичной (блочной) кладке не всегда швы бывают заполнены раствором, даже если он там должен быть.

Выход — в качественном оштукатуривании поверхностей стен с двух сторон. Слой штукатурки не должен растрескиваться со временем, иначе это может привести к значительному воздухообмену и теплопотерям.

Помимо надежного штукатурного слоя воздухопроницаемость понижают, применяя пароизоляционные мембраны в системах утеплении и используя непроницаемые утеплители.

Все места стыков, сопряжений, места прохода коммуникаций должны качественно заделываться герметиками или герметизирующими растворами. Подробней читайте, какие пленки и мембраны используются при утеплении

Не рекомендуется забывать о воздухопроницаемости конструкций и всего дома в целом. При строительстве и ремонте нужно применять все возможные меры по уменьшению неконтролируемого движения воздуха. Только это позволит сделать дом теплым.

Как определить утечки тепла с воздухом и воздухопроницаемость

Воздухопроницаемость для всего дома можно определить с помощью оборудования, под названием «Аэродвери», которое устанавливается на месте входной двери.

Это перегородка с вентилятором, которым можно нагнетать воздух в дом или наоборот создавать разрежение, а также делать замеры. После этого все известные отверстия закрываются и заклеиваются – форточки, слуховые окна, дымоходы и т.п.

Аэродверь нагнетает излишнее давление в доме 50 Па, при котором измеряется количество подаваемого в дом воздуха. Вычисляется кратность воздухообмена для всего дома. Она не должна превышать 0,6 ед./час при 50 Па. Если этот показатель выше, следовательно имеется не герметичность и нужно отыскать утечки воздуха.

Для определения мест утечек также можно воспользоваться и аэродверью, либо другим вентилятором. При создании разрежения внутри дома становятся заметными точки в конструкциях, куда входит воздух. В частности при создании разрежения в 50 Па, (соответствует давлению создаваемому ветром в 5 м/с) электронным анемометром меряют движение воздуха вблизи от мест подсоса.

Если применение вентилятора затруднительно, то следует произвести подобные поиски и замеры в ветреную погоду. Но большую роль играет направление ветра. При одном направлении эффективный поиск может быть выполнен только для части дома.

Места утечек воздуха также можно определить тепловизором, – они весьма четко выделяются на общем фоне. При этом различаются как места поступления воздуха, так и места выхода исходящей струи, что нужно учитывать. Как работать с тепловизором

На практике кратность воздухообмена чаще определяют примерно по влажности воздуха в доме. И основным приоритетом в регулировании вентиляции остается поддержание нормальной влажности во всех помещениях.

Подробней читайте также о паропроницаемости материалов

teplodom1.ru

Вентиляция с рекуперацией тепла: простыми словами

Каждый человек, разумеется, по-своему представляет, как должно быть обустроено комфортное жильё. Для одного первостепенное значение будет иметь внешний вид, интерьер помещений, другой же посчитает самым важным различные удобства. Но чему бы мы ни отдавали предпочтение, в любом случае большинство согласится, что для того, чтобы жильё называлось комфортным, необходимо, чтобы в нём была оптимальная температура — в холодное время года тёплая, а в жаркую погоду — прохладная.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определёнными затратами. Мы можем использовать устройства вроде кондиционеров, вентиляторов, обогревателей. Кто-то предпочтёт осуществить ремонт таким образом, чтобы сделать помещения герметичными. И такой ход действительно позволит сберечь внутреннюю температуру, Но нельзя забывать, что в подобных случаях не избежать одной серьёзной неприятности — жильё перестанет проветриваться, так что ни о каком комфорте речь уже идти не будет. Единственный выход — сделать вентиляцию, чтобы обеспечить движение воздуха. Кто-то, возможно, обеспокоится о том, не возникнут ли в связи с этим дополнительные расходы на электроэнергию. Но они даже снизятся, если ваш выбор — вентиляция с рекуперацией тепла для частного дома, квартиры или промышленного объекта. Что это такое, как работает? Об этом и многом другом расскажет данная статья.

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла — это одна из систем принудительной вентиляции. В ней, как правило, предусматривается подогрев воздуха. Такую функцию частично выполняет рекуператор — устройство, предназначенное для подогрева воздуха, хотя основной обогрев обеспечивается не им, а за счёт воздухонагревателя.

Конечно, вы могли никогда не слышать о приточной или вытяжной вентиляции с рекуперацией тепла, но это вовсе не означает, что она — изобретение новое. Скорее всего, вас вводит в заблуждение латинское слово «рекуперация», которое на русский можно перевести как «возврат того, что затратили». Это раскрывает всю суть: рекуператор — это особый теплообменник, то есть устройство, вполне распространённое в вентиляционных системах, хотя в России это используется ещё не так часто, как за границей. Как же происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим её подробнее.

Рекуперация тепла — это возврат тепла, выходящего из помещения. Суть в том, что есть входящий и выходящий воздушные потоки. При этом тот воздух, что выходит из помещения, подогревает встречный за счёт теплообмена. Так происходит в холодное время года, а в жаркие дни, например, летом, исходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить уже про рекуперацию холода.

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, ведь когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу вместо того, чтобы повторно использоваться в помещении. Соответственно, увеличиваются счета за отопление, поскольку, по сути, мы отапливаем улицу, расходуя непомерное количество тепла ни для чего. Именно для того, чтобы избежать подобного расточительства и колоссальных счетов, и стоит задуматься об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете воздух, который нагрели, не позволяете теплу покинуть помещение, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится всё популярнее и классическим вариантам вентиляционных систем нечего противопоставить подобной конструкции. Это логично, ведь принудительная вентиляция с рекуперацией стоит ненамного дороже обычной, а её обслуживание и вовсе элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое некогда позиционировалось как самое эффективное в сочетании с вентиляционными системами. Рекуперация значительно выгоднее и в плане рационального использования электроэнергии, и в плане экономии расходов за отопление. Её дешевизна сопоставляется с затратами на освещение энергосберегающими лампочками.

Чем ещё привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во-первых, такие устройства имеют небольшие габариты.

Во-вторых, они не портят интерьер.

В-третьих, они имеют низкий уровень шума.

В-четвёртых, при минимуме затрат мы получаем максимум эффективности работы.

Пользуются они спросом и в общественных заведениях, среди которых можно перечислить следующие:

  • Кинотеатры и театры.
  • Столовые, кафе, закусочные.
  • Библиотеки.
  • Отели и гостиницы.
  • Вокзалы.
  • Офисы и торговые помещения.

Возможен проект системы вентиляции с рекуперацией частного дома, многоэтажного здания и т.д. Разнообразие подобных устройств позволяет подобрать их на любой случай. Различная мощность таких конструкций дает возможность найти вариант даже для зданий, в которых имеется жилой цокольных этаж.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. От естественной её отличает наличие вентиляторов, которые обеспечивают движение воздушных потоков в любое удобное время и не зависят от внешних факторов, таких как тяга, появляющаяся из-за разницы в температурах.

Схема вентиляции с рекуперацией

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Виды рекуператоров для вентиляции

Рекуператор — это теплообменник, хотя и особый. Он соединён с каналами вентиляции, которые производят вытяжку и приток воздуха. Грязный воздух из помещения отдаёт тепло поступающим потокам, то есть, производится процедура рекуперации.

Пластинчатые рекуператоры отличаются от обычного тем, что препятствуют смешиванию воздуха. В них рекуперация производится несколько иначе. Ряд пластин находятся близко друг к другу, за счёт чего воздух может, не соприкасаясь, передавать тепло. Материл в таких системах вентиляции — это, как правило, алюминиевая фольга, известная своей теплопроводностью. Встречаются изделия из пластика. Они дороже, но эффективнее.

Вентиляция с рекуперацией, выполняемой при помощи пластинчатых теплообменников, часто страдает из-за наледи. Дело в том, что поверхности рекуператора покрываются льдом из-за конденсата. Это не самым благоприятным образом сказывается на качестве работы устройства. И тогда обладателю вентиляции с рекуперацией приходится изощряться, чтобы заставить наледь растаять. Соответственно, тратится и время, и усилия, и электроэнергия.

Тем не мене, некоторые разработчики предусмотрели, как обеспечить защиты вентиляции с рекуперацией от наледи. Для этого придумана технология, которая нагревает входящий поток воздуха до той температуры, при которой конденсат уже просто не может замёрзнуть.

К слову, это не единственный выход. Другие разработчики предложили оснащать системы вентиляции с рекуперацией кассетами из гигроскопической целлюлозы. Мы экономим на подогреве воздуха, так как такая целлюлоза сама впитывает влагу, а потом возвращает её на выходе. Но использовать их можно только в тех случаях, когда нет переувлажнения воздуха.

Роторные рекуператоры. В системах вентиляции с рекуперацией, использующих эти устройства, воздух смешивается. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь. Скорость вращения, как правило, регулируется.

Как ясно, рекуперация в данном случае имеет ряд недостатков, например, она обходится намного дороже из-за наличия элементов, со временем выходящих из строя. Но высокие показатели эффективности, достигающие 90%, способствуют популярности таких изделий.

В сущности, целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественное изделие обычно способно себя окупить.

Рекуператоры с промежуточным теплоносителем. Это устройство имеет два отсека, разделённых ёмкостью жидкостью, способной передавать тепло от исходящего входящему воздуху.

Разумеется, рекуперация в данном случае устроена очень безопасно, ведь загрязнения не передаются между потоками. Предусмотрена регулировка скорости. Износ маловероятен. Но недостатком является низкая эффективность, составляющая от 45 до 60%.

Камерные рекуператоры. Заслонка делит отсек на две половины. Вращаясь, она меняет местами воздушные потоки. Изменение температуры происходит от стенок камеры.

Хотя рекуперация воздуха в данном случае имеет высокий показатель эффективности — от 70 до 80%, а износ маловероятен, здесь свойственна передача грязи и неприятных запахов.

Тепловые трубки. Это устройство для рекуперации создано из герметично соединённых трубок. В них находится вещество, которое способствует изменению температуры воздуха. Чаще всего это какой-нибудь из фреонов.

Замкнутость позволяет избежать утечек вещества. Оно просто перетекает в разные стороны трубки. Эффективность такого оборудования находится в районе 50 – 70%.

Как выбрать приточные вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

  • При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
  • При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
  • Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

  • Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
  • Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
  • Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
  • Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
  • Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

На этом всё. Надеемся, что материал оказался для вас полезным!

P.S. Вы всегда можете позвонить в компанию «Формула Климата», и наши специалисты проконсультируют вас по всем возникшим вопросам.

Если вам понравился материал, поделитесь им, пожалуйста, в социальных сетях;)



Рекомендуем к прочтению:


formulaklimata.ru

Современная вентиляция - свежий воздух без потери тепла

Современные способы утепления помещений с помощью герметизации: обивка стен, установка пластиковых окон, кроме основного результата  - сохранение тепла, к сожалению, имеют и много отрицательных побочных эффектов.

Герметизация приводит к застою воздуха в помещениях, недостатку кислорода, образованию конденсата на поверхности стен и окон, что приводит к повышенной влажности и образованию грибка. Все это очень отрицательно сказывается на здоровье. Человеку необходим свежий чистый воздух, насыщенный кислородом, независимо от сезона года.

В то же время, проветривание помещений с помощью открытых окон приводит к образованию сквозняков, выстуживанию помещения, да и эффект от такого проветривания длится очень недолго. Кроме того, при регулярном открытии окон зимой, расход на отопление увеличивается в разы.

Как же решить эту проблему?

Рекуператор Marley обеспечит непрерывную подачу свежего теплого воздуха без потери тепла и сквозняков!
Рекуператор отводит воздух из помещения и одновременно подает свежий прогретый воздух, без дополнительных затрат на подогрев. Компактный, бесшумный вентилятор меняет направление каждые 70 секунд, при этом тепловая энергия аккумулируется в керамическом теплообменнике, обеспечивая теплообмен с КПД более 80%. Температуру поступающего в помещение воздуха, а также эффективность теплообмена, Вы можете самостоятельно рассчитать с помощью нашего онлайн-калькулятора.

Потребляемая мощность рекуператора составляет всего 3-8 Вт


Кроме того, в рекуператоре Marley установлена система современных фильтров, защищающая от насекомых, пыли и цветочной пыльцы.
Установка рекуператора осуществляется просто и не требует перепланировки или дополнительной отделки после монтажа.


Рекуператор Marley сделан в Германии в соответствии с международным стандартом, что является гарантией качества и долговечности.
Рекуператор рекомендуется использовать в жилых и рабочих помещениях, учебных заведениях, спортзалах.
Рекуператор Marley позаботится о Вашем здоровье и комфорте зимой и летом!

www.marley-rus.ru

Вентиляция зимой должна быть энергоэффективной

Вентилирование помещения, здания – процесс, который необходимо производить в любое время. От этого непосредственно зависят условия, в которых пребывает человек ежедневно либо периодически. Уровень влажности, температурный показатель во многом можно регулировать при помощи эффективно организованного воздухообмена даже в холодное время года. Для этого рекомендуется соблюдать некоторые правила обустройства системы проветривания зимой. Рассмотрим основные моменты.



Вентиляция в частном доме

Зимнее время несколько изменяет характер циркуляции воздушных потоков внутри частного дома. По мере того, как наружный воздух становится холоднее, растет разница в давлении воздушных масс, усиливается тяга. Теплый отработанный воздухопоток отводится быстрее за счет того, что приточный холодный поступает внутрь в большем количестве. Вместе с вытесняемым воздухом выходит тепло отопительного оборудования, не успевшее в достаточной мере прогреть помещение. Это увеличивает энергозатраты на 25-30% в среднем.

Приточная вентиляция через настенные, оконные клапаны в сильные морозы может подавать холодный воздухопоток, создавая дискомфорт. Если проветриватели внутри окна не регулируются, то диффузоры стеновых клапанов позволяют ограничить приток либо временно закрыть его. Хороший вариант – размещение таких клапанов над радиаторами отопления, так как приток сразу будет нагреваться теплом отопительного оборудования.

Автоматизировав систему воздухообмена, можно сократить расходы на отопление сохранив при этом качество проветривания помещений. Наиболее эффективной считается приточно-вытяжная вентиляция с рекуперацией тепла. Рекуператор прогревает входящий воздухопоток за счет тепла отводимого наружу воздуха. При этом холодные воздушные массы прогреваются до +12⁰ С.

Также энергоэффективным в зимний период является грунтовый теплообменник, который прогревает приточный воздух теплом почвы. Воздуховоды (протяженность примерно 15 м) установлены на глубине не менее 1,5 м, где почва не промерзает. При прохождении по теплообменнику воздух успевает прогреться до положительной температуры. Это экономит 20-25% энергоресурсов, отведенных на отопление частного дома.

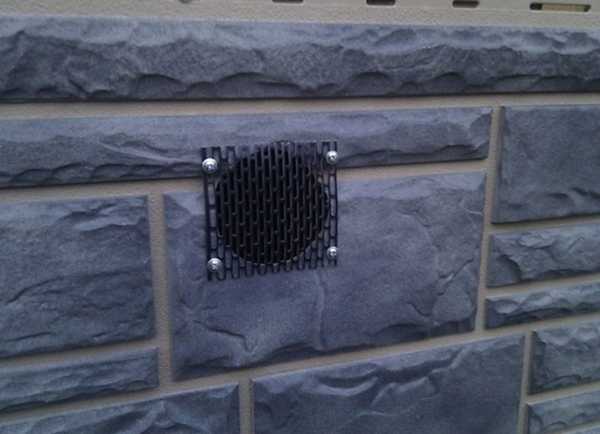

Вентиляция подвала

Часто жилые дома оборудуются подвальными помещениями, которые также зависят от эффективного проветривания. Полностью закрывать вентиляционные каналы подвала на зиму нельзя:

  • Неизбежно будет собираться избыточная влага внутри сооружения. Пусть в меньшем количестве, но конденсат будет оседать на стенах, потолке подвала. Постепенно образуется плесень, которая хорошо уживается на бетонных, кирпичных покрытиях. Вывести ее будет сложно.
  • Во время продолжительных сильных морозов неотапливаемый подвал может промерзнуть. Скопившаяся на стенах, потолке влага при замерзании расшириться, что в дальнейшем приведет к их разрушению.

Вентиляция подпола в частном доме своими руками >>>

В холодное время года для ослабления тяги и выхолаживания подвального сооружения оптимальный вариант – прикрыть вентканалы заслонками в той степени, чтобы помещение проветривалось, а температура сохранялась в пределах нормы. Особенно тщательно нужно следить за проветриванием подвала, если внутри него размещен погреб.

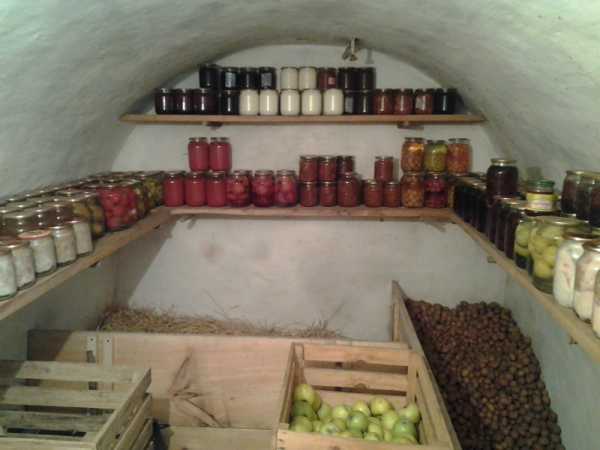

Вентиляция погреба зимой

Особенность погреба заключается в том, что внутри него сохраняется положительная температура воздуха, которая не опускается ниже +3⁰ С даже зимой. При этом необходимо поддерживать оптимальный температурно-влажностный баланс для долгого хранения собранного урожая.

Закрывать ли вентиляцию погреба зимой? Только при сильном похолодании и на короткий срок. Зимой вентилирование погреба должно быть обязательно. Без проветривания внутри быстро появится сырость. Осевшая на овощах влага будет способствовать их загниванию, урожай пропадет. Кроме того, образуется плесень, грибок и в следующий сезон без специальной обработки погреба собранный урожай храниться не будет.

Как организовать вентиляцию в подвале гаража? Схемы монтажа >>>

При сооружении вентиляции необходимо предусмотреть заслонки вентканалов. При наступлении морозов ими перекрывается часть трубы для снижения притока холодного воздуха. Вытяжная труба также прикрывается для снижения тяги. Полностью закрывать вентиляцию нужно только в особенно холодное время. Когда наступает потепление проветривание необходимо обязательно возобновлять.

Чтобы убрать излишнюю сырость внутри погреба при закрытых вентканалах можно поставить емкость с гигроскопичным веществом, например, песком, негашеной известью, опилками и т.д. Они впитают в себя часть влаги, конденсат не будет оседать в большом количестве на поверхностях сооружения. Также можно воспользоваться обогревательным оборудованием для непродолжительной просушки помещения и дополнительного обогрева в зимний период.

Кроме того, следует помнить, что внутри вытяжной трубы погреба может образовываться иней, затрудняя отток влажного воздуха. Вытяжку необходимо периодически осматривать, при необходимости очищать. Если вытяжная вентиляция в погреб утеплена, иней не будет образовываться, но возникнет много конденсата. Это нужно предусмотреть, заранее установив емкость для сбора конденсата, своевременно освобождая ее от жидкости.



Вентиляция гаража зимой

Гараж – строение, вентилирование которого нельзя прекращать зимой. На это есть несколько причин:

  • Зимой больше, чем обычно, на автомобиле остается много влаги (снег, наледь, грязь). В гараже снег, лед тают, влага испаряется. При достаточном проветривании кузов машины сохнет быстрее. Если вентилирование слабое, или отсутствует вовсе, могут начаться коррозийные процессы.
  • Кроме того, избыточная влажность воздуха отрицательно влияет на само строение. Металлическая гаражная конструкция будет быстро ржаветь, кирпичная постройка также со временем станет разрушаться, появится плесень.
  • Выхлопные газы, испарения химических веществ обязательно должны выводиться системой вентиляции наружу. Иначе это негативно отразиться на здоровье автовладельца. Если под гаражом размещен погреб, вредные вещества буду попадать в него, отравляя хранящиеся там продукты.

Как сделать вентиляцию в гараже своими руками? Просто и легко! >>>

В небольшом гараже достаточно организовать естественное проветривание, обустроив его приточными, вытяжными каналами. Улучшить можно с помощью вентиляторов, которые усилят циркуляцию воздушных потоков. Зимой воздушная тяга достаточно сильная за счет большого перепада температур внутри гаража и снаружи. Регулировать потоки помогут установленные внутри вентиляционных труб заслонки.

Также по возможности зимой следует прогревать гаражное помещение отопительными приборами, чтобы просушить его, убрать избыточную влагу от растаявшего снега, улучшить рециркуляцию воздухопотоков внутри гаража, смотровой ямы, а также подвала.

Следует помнить, что при вентилировании смотровой ямы автомобиль нельзя ставить на выходе отработанного воздуха из нее. Отводимый воздухопоток, особенно зимой, более влажный, при продолжительном контакте с ним кузовной металл будет корродировать.



Вентиляция теплицы

Зимние теплицы позволяют собирать урожай круглогодично. Они также нуждаются в постоянном воздухообмене. Зимой он происходит иначе.

Если речь идет о теплице-термосе (часто именно такие сооружения возводятся для круглогодичного использования), здесь циркуляция воздуха, а также частичный обогрев происходят за счет солнечного света, тепла грунта.

Под землей проходит часть воздуховодов с отверстиями внизу. Проходящий через них отработанный влажный воздух днем остывает, отдавая влагу почве. Так избыточная влажность из воздуха переводится в грунт, снижая количество и объем полива. Зимние тепличные сооружения прогреваются отопительным оборудованием для поддержания температурно-влажностного баланса.

Для подачи свежего воздуха форточки приоткрываются на короткий промежуток времени, примерно на 5 мин. Более длительное проветривание губительно скажется на тепличных культурах.

Большие сельскохозяйственные теплицы целесообразно оснащать приточно-вытяжным оборудованием с энергоэффективными системами экономии тепла. В домашних тепличных сооружениях вентиляцию на холодное время закрывают почти полностью, сохранив кратковременный режим проветривания.

Как организовать вентиляцию в теплице из поликарбоната? >>>



Вентиляция предбанника

Баня – строение, которое периодически подвергается воздействию большого количества воды. В теплое время года для нее достаточно хорошо организованной естественной системы воздухообмена. При открытых окнах, дверях просушивание строения происходит довольно быстро, эффективно.

В холодный период вентилирование замедляется, вода испаряется гораздо медленнее. Чтобы внутри предбанника не образовывалась излишняя сырость, плесень, грибок можно оборудовать естественную вентиляцию.

Дымоход печи будет выполнять функции вытяжной трубы. Приток можно обеспечить путем установки вентиляционного отверстия внутри стены. При этом лучше разместить его ближе к источнику тепла, чтобы на притоке не образовывалась наледь.

Вытяжной проем внутри потолка предбанника устанавливать не рекомендуется, так как насыщенный влагой воздух будет оседать конденсатом на утеплителе чердачного пространства. А в вытяжном канале тяга из-за погодных условий периодически может опрокидываться, нарушая правильную циркуляцию воздушных потоков.



Вентилирование помещений – важное условие создания благоприятного микроклимата. Нельзя полностью прекращать даже в холодное время года, лишь только корректировать в соответствии с атмосферными условиями. Например, проветривание веечно-рушильного отделения происходит с помощью рециркуляции и подогрева приточного воздухопотока. В жилом доме целесообразна рекуперация тепла, а тепличное сооружение проветривают непродолжительное время.

foundmaster.ru

Вентиляция дома зимой - секреты правильной организации

Благодаря публикациям в СМИ, теперь каждый человек знает, что вентиляция является важнейшей инженерной системой любого помещения. Плохая вентиляция в доме может привести к болезням его обитателей и к выходу из строя отделочных материалов и строительных конструкций.

При проектировании вентиляции частного дома большинство застройщиков учитывает планировку постройки и используемые при строительстве материалы. Но для создания эффективной вентиляционной системы необходимо учитывать климатические особенности, а также режим эксплуатации здания. Об особенностях вентиляции частного дома в зимний период и пойдет речь в этой статье.

Возможные схемы вентиляции частного дома

Система проветривания дома отвечает за вывод излишней влаги и отработанного воздуха из помещений. Исходя из этого, в частных домах могут применяться следующие схемы воздухообмена:

  • Естественная приточно-вытяжная вентиляция помещений, где приток организован через естественные неплотности окон и дверей.
  • Механическая приточно-вытяжная система, с обеспечением воздухообмена посредством вентиляторов.
  •  Комбинированных систем с естественной вытяжкой и принудительным притоком свежего воздуха.

Каждая из этих схем требует грамотного проектирования и расчетов. Но если в теплое время года проблемы с проветривание можно решить открыванием окна или форточки, то зимой этого не сделаешь без потери драгоценного тепла.

к оглавлению ↑

Проблемы, связанные с естественной вентиляцией в зимний период

При строительстве частных домов в нашей стране, чаще всего используется естественная вентиляция. Она имеет массу достоинств, среди которых наиболее значимыми для застройщика  являются простота реализации и дешевизна исполнения. Но ее использование имеет и один недостаток – влияние разницы температур между домом и улицей на циркуляцию воздушных потоков: чем разница больше, тем и воздухообмен лучше.

Проблема естественной вентиляции дома в холодное время года заключается как раз в усиленном воздухообмене, при котором вместе с отработанным воздухом в атмосферу выносится до 40% тепла и как следствие, увеличиваются расходы на отопление.

Но если разговор идет об системе проветривания, нельзя не затронуть проблему вентиляции подпола в частном доме зимой.

Пространство под полом должно проветриваться, чтобы предотвратить появление конденсата на лагах и утеплительных конструкциях пола.

При организации неконтролируемого проветривания подпола в зимний период потери тепла через пол могут достигать 20%. Если прибавить к этому возможные потери, которые создает усиленный воздухообмен, то получается значительная цифра. Многие владельцы частных домов с подвалами решают проблему потери тепла при естественной вентиляции подпола в деревянных домах зимой, закрыванием продух. Это, как правило, помогает снизить потери, но возникает риск появления конденсата, гнили и поражению плесенью деревянных конструкций в «пироге» пола.

Нельзя обойти стороной и вопрос организации проветривания чердачного помещения. При недостаточной циркуляции воздуха на чердаке в летний период раскаленная крыша будет повышать температуру воздуха в жилых помещениях, в результате чего возможны дополнительные затраты на создание системы кондиционирования. В зимний период, наоборот, хороший воздухообмен на чердаке будет способствовать значительным потерям тепла через перекрытия. При этом, возможно образование конденсата в кровельном пироге и помещении чердака, который будет негативно влиять на состояние стропил и теплоизоляционного слоя.

Вывод 1: Естественная вентиляция не может в полной мере гарантировать качественный воздухообмен и сохранение тепла в частном доме.

к оглавлению ↑

Достоинства и недостатки принудительной вентиляции в зимний период

Вентиляция с механическим побуждением в частном доме имеет массу достоинств, среди которых наиболее значимым является контроль объемов воздухообмена и скорости циркуляции воздуха. Применение механической вентиляции позволит настраивать воздухообмен и, следовательно, снижать теплопотери.

Но и тут не все гладко, так как круглогодичное использование вентиляции с механическим побуждением «выливается» в значительные финансовые затраты на оплату счетов за использование электроэнергии.

Вывод 2: Постоянное использование в частных домах принудительной вентиляционной системы может оказаться экономически невыгодно.

к оглавлению ↑

Способы рационального создания вентиляции

Учитывая климатические особенности и экономическую составляющую, наиболее рациональным способом организации воздухообмена в частном доме может являться комбинированное проветривание. В летний период дом будет проветриваться при помощи естественного притока и вытяжки. Зимой воздухообмен в помещении будет осуществлять принудительная система, включающая в себя приточные и вытяжные вентиляторы, фильтрующие элементы, рекуператор и автоматику. Применение такой системы в частном доме позволит сохранить до 25% тепла и компенсировать финансовые затраты на оплату электроэнергии, потребляемую механизмами.

Есть и другой способ обеспечения контролируемого вентилирования в частном доме, при котором вместо рекуператора используется грунтовый теплообменник. Для этого необходимо организовать приток уличного воздуха через теплообменник, размешенный в землю ниже уровня ее промерзания. Холодные воздушные массы будут нагреваться естественным теплом земли, что позволяет снизить потребление электричества на подогрев приточного воздуха в холодное время года.

к оглавлению ↑

Вопрос к эксперту

Многие спрашивают, можно ли включать кондиционер на вентиляцию зимой, для эффективного перемешивания более холодного приточного, с нагретым воздухом в жилом помещении? Начнем с того, что эксплуатация бытовых кондиционеров в холодное время года запрещена. При наличии зимнего комплекта можно расширить диапазон работы климатической техники, но только на охлаждение (не на обогрев)! В режиме вентиляции работает только вентилятор внутреннего блока, который прогоняет через фильтр воздушные массы в помещении. Именно поэтому включать сплит-систему в режим «вентиляция» в зимний период можно.

ventilationpro.ru

Вентиляция теплая – Приточно-вытяжная вентиляция с рекуперацией тепла

Отправить ответ

avatar
  Подписаться
Уведомление о
