Чем рискуют владельцы «трапов» в санузлах квартир?

Почему это вдруг считается незаконной перепланировкой, если все кругом так делают?

Даже многие представители дизайнерского цеха не понимают, в чем суть вопроса: «Конечно, трап (слив в пол) в ванной комнате делать можно — давно так делаем. А что такого, за пределы мокрых зон же не выходим». Только вот дело в том, что трап в ванной многоквартирного дома может стать помехой при продаже квартиры.

Почему? Из-за некорректной формулировки, которую можно понять двумя способами. — Объясняем жильцам квартир с переделанными санузлами и тем, кто только только планирует трап: что учесть, чтобы не нарушить закон.

Что говорит закон
В примечании к пункту 8.4.3 свода правил 30.13330.2012 (он же п. 16.8 СНиП 2.04.01-85*) «Внутренний водопровод и канализация зданий» сказано: «В ванных и душевых комнатах жилых зданий трапы не устанавливаются». Это «не устанавливаются» можно трактовать двояко и как «не обязаны» (застройщики) и как «нельзя». Юристы, занимающиеся согласованием перепланировок, предупреждают: в жилинспекциях устройство трапа в городских квартирах не всегда считают законной операцией. «Это связано с закрытым доступам к трубам и невозможностью провести ремонт (или ревизию) без вскрытия перекрытий,

объясняет дизайнер Анна Кларк. Получается, что без проблем с законом устанавливать трапы можно только в индивидуальных домах».

На фото: Лейка душа вмонтирована в деревянный потолок, вместо поддона — трап в полу из узорчатой плитки

Другая причина возможного отказа в согласовании перепланировки повышение нагрузки на плиту перекрытия, поскольку коммуникации, как правило, заливаются в бетонную стяжку. «Если обойти моменты, связанные с повышением нагрузки на перекрытие и доступом к инженерным коммуникациям например, сделать душевой поддон на каркасе, люк для доступа к трубам, предоставить чертежи, разрезы и расчеты, получить разрешение от автора проекта дома, то это решение можно узаконить. Но очень много «если», предупреждает Алёна Горшкова, архитектор.

По мнению дизайнера Наталии Верятиной, можно также «попробовать согласовать устройство трапа без заделки в бетон, используя легкие плиты из армированного вспененного полистирола или пенобетона. Как вариант сделать поддон с доступом к инженерным коммуникациям и обложить его плиткой».

И что, нагрузка действительно велика?
Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень повысится на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита стяжка может запросто весить 200-300 кг на 1 кв.м. К этому добавится вес клея, плитки. Максимальная нагрузка на перекрытие в среднем составляет 800 кг на 1 кв.м (смотрите на маркировку плиты). Иными словами, продавить плиту, заливая трап, сложно. Но и думать, что материалы ничего не весят, странно.

Вывод: Операция по созданию трапа должна начинаться с инженерных расчетов. Цель — понять: допустимо ли так сильно увеличить нагрузку на плиту перекрытия?

Наташа Ерошенко

«Сама по себе нагрузка на плиту при возведении трапа не особенно существенна, говорит дизайнер Полина Иванова. Но чтобы сделать хотя бы минимальный уклон для слива воды (2 см высоты на 1 пог.м), понадобится выравнивающий слой толщиной от 10 см и выше. Тех 3-4 см, которые дают строители, понижая пол в ванной от уровня пола в квартире, не хватает для сооружения полноценного отвода воды». Это значит, что образуется и перепад высот на пороге. На фото видно, каким он мог быть, если бы поднимали всю ванную.

Для чего вам трап
«Необязательно поднимать пол во всей ванной, достаточно поднять уровень только под душевой кабиной и сделать ступеньку», предлагает дизайнер Наталья Краснобородько. Это решение оправданно, если трап вы задумали для организации душевого поддона «в строительном исполнении» то есть без магазинной кабины или пластикового поддона. Но не поможет, если трап нужен для приема аварийных стоков как принято в Европе.

Впрочем, для защиты от протечек организация трапа и пола под уклоном во всей ванной

мера сомнительная. «Трап в ванной комнате удастся сделать только за счет поднятия уровня пола, то есть на входе мы получим не просто ступень, а подъем на другой уровень пола, что выглядит бессмысленным. Утапливать трап в перекрытия запрещено!», напоминает архитектор Анна Жемерева.
Даже если кому-то удастся подкупить соседей и вывести фановую трубу на этаж ниже, такую перепланировку никогда не согласуют.

Так что, пожалуй, выгоднее не нарушать закон, а сделать порожек, гидроизоляцию по всей квартире и поставить систему защиты от протечек, которая автоматически перекроет подачу воды.

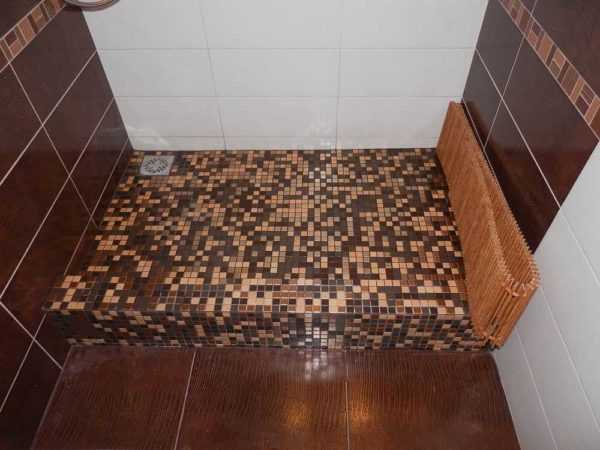

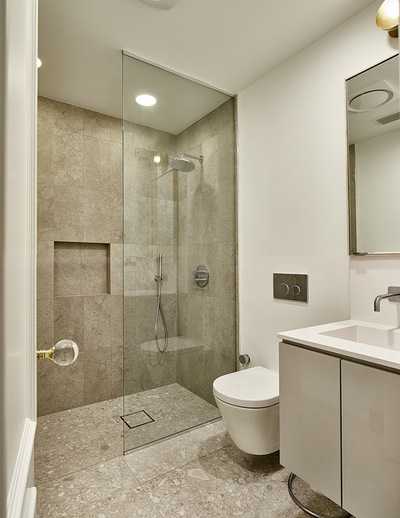

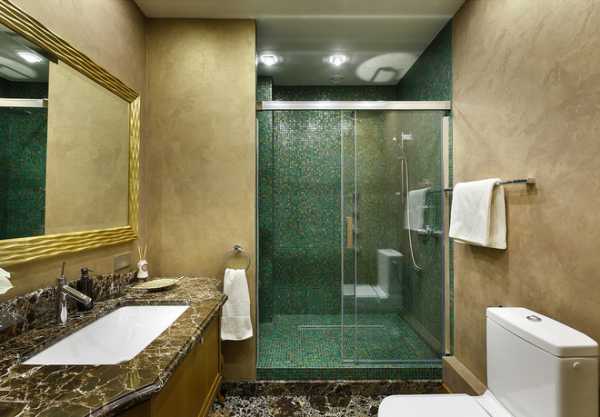

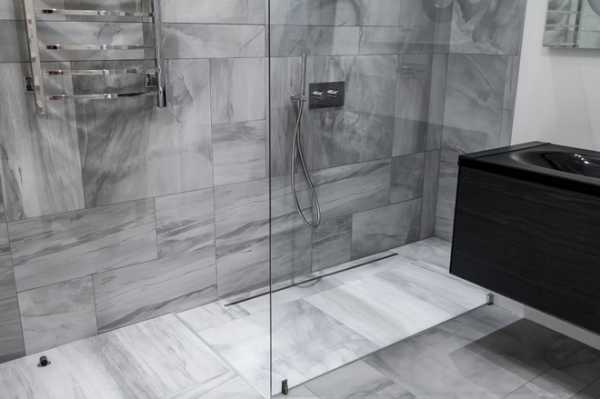

Душевая кабина в строительном исполнении: что учесть
Этот вариант часто выглядит оптимальным. Во-первых, красиво. «Готовая душевая кабина из магазина всегда смотрится более дешево, не попадает четко в нужные габариты, визуально занимает много пространства, говорит дизайнер Елена Маркина. Со временем створки расшатываются, начинают протекать. В отличие от нее индивидуальная душевая с трапом чаще всего отделывается такой же плиткой, как и весь санузел, отделяется прозрачными стеклянными перегородками и занимает ровно ту площадь, которую под нее отвели, не загромождая помещение визуально».

Во-вторых, такой душ можно сделать под свои габариты или встроить в острый угол. Если в ванной теплый пол, то даже шторки не потребуется разлетевшиеся брызги быстро высохнут. Можно даже попробовать узаконить конструкцию перегруз плиты перекрытия исключен, стены закрыты стеклянными «шторками», осталось продумать быстрый доступ к сливной арматуре.

Чем ближе будет располагаться решетка трапа к канализационному отводу, тем лучше. «Учитывайте уклон сливной трубы. Чем дальше поддон от стояка, тем выше получится трап будет неудобно пользоваться», советует архитектор Артём Юмагулов.

«Важно, чтобы был низкий ввод в сам стояк, обеспечивающий нужный уклон от трапа, добавляет дизайнер Наталия Верятина. Кроме того, сухой гидрозатвор с шариком-поплавком и обратный клапан для предотвращения подтекания воды из раковины или стиральной машины. Рекомендую также делать бортик в пару сантиметров по границе душевой зоны, особенно если есть необходимость залпом сливать в трап воду из ведра или из тазика. Для обычной квартиры эффектные решения с открытой душевой на одном уровне с полом спорны с практической и технической точки зрения

в отличие от гостиниц и коттеджей, где для них заранее сделаны отдельные стояки и занижения в перекрытиях».

Стандартная высота бортика в душевой 4 см, выше уже неудобно. Не забывайте про наклон в сторону слива. На полу не должно быть ям иначе в них будет оставаться вода. Напольное покрытие выбирайте нескользящее.

Важно: «не надейтесь на застройщика делайте качественную гидроизоляцию пола под трап, заводя ее на стены 30 см от пола», напоминает дизайнер Натали Леонова. Стены душевого отсека следует полностью обработать гидроизоляционным составом.

При выборе трапа или душевого лотка смотрите на его пропускную способность: чем больше, тем лучше. Ориентируйтесь на свой душ. Если он у вас «тропический», то может лить и 30 л в минуту
значит, трап лучше брать с запасом.

Совет: В среднем трап меняется через 10 лет. Если вы не собираетесь вместе с трапом ремонтировать всю ванную, оставьте про запас напольную плитку.

Если трап то теплый пол
Часто можно встретить разумный совет: пол в ванных с трапом нужно обязательно делать с подогревом. Тогда вся влага моментально будет испаряться с поверхностей. Но есть нюанс: в трапах с гидрозатвором (сифоном) от запаха канализации спасает водяная пробка в трубе. Теплый пол заставляет ее испаряться в комнате начинает вонять. Чем больше запас гидрозатвора, тем медленнее высыхает вода но и тем выше трап. Победить эту проблему поможет сухой затвор или совет регулярно подливать воду в «мокрый» сифон. Неизвестно что лучше сухие затворы, по отзывам, чаще забиваются. Но если вы редко пользуетесь душем и часто уезжаете, то сухой затвор предпочтительнее.

И вообще, если не собираетесь пользоваться трапом регулярно, лучше его не ставить.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sam.mirtesen.ru

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

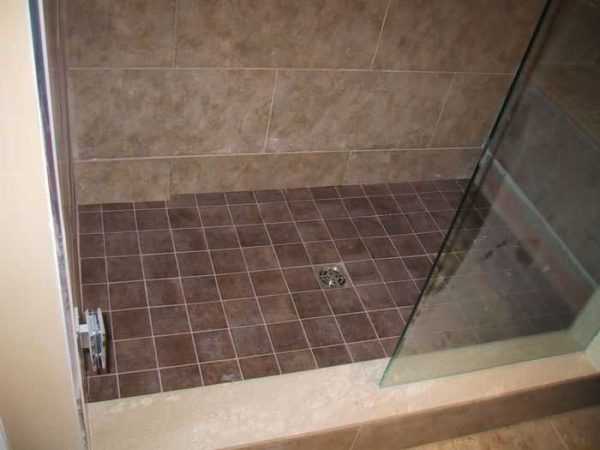

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

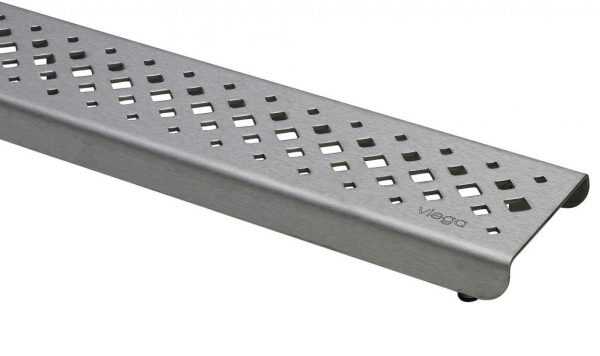

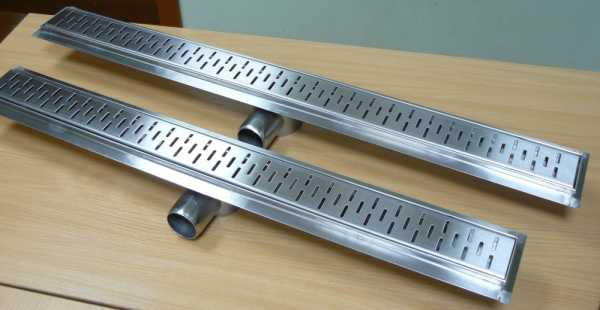

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

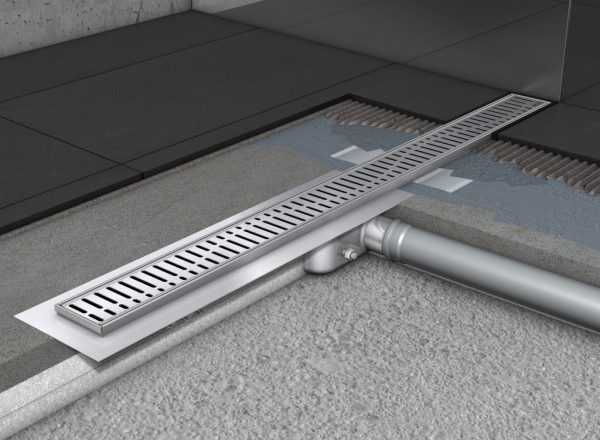

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

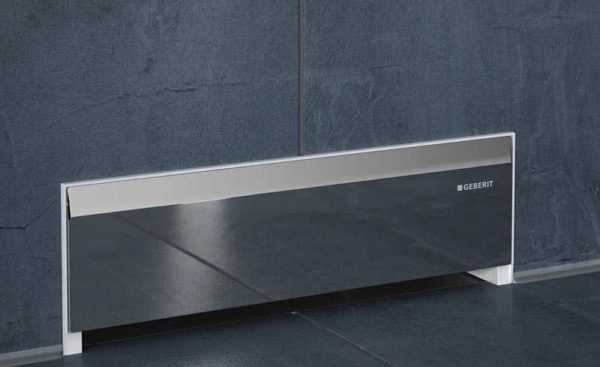

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

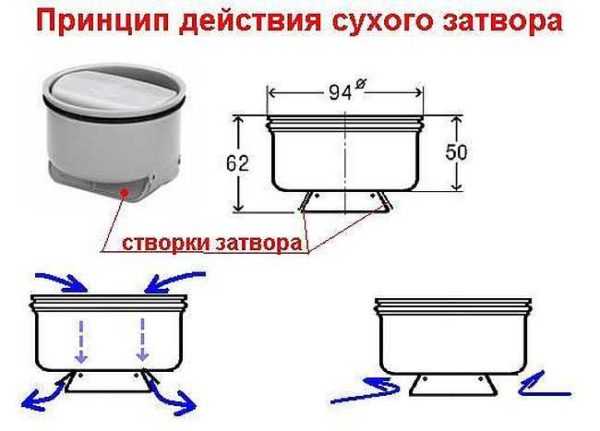

    Принцип действия сухого затвора в сливном трапе

  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

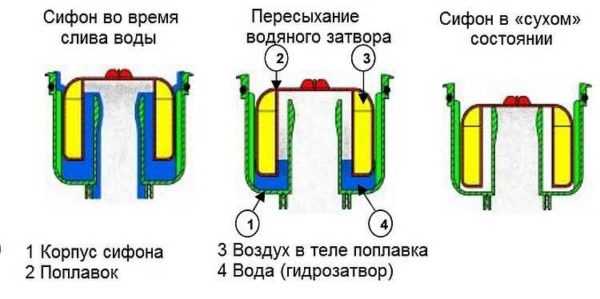

  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

    Принцип работы «сухого» затвора

  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

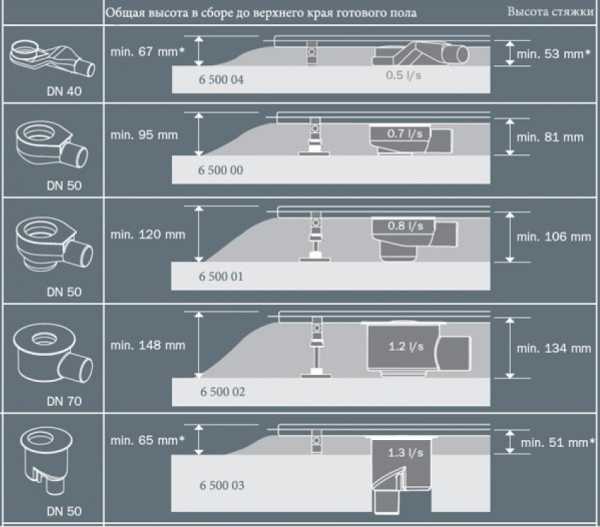

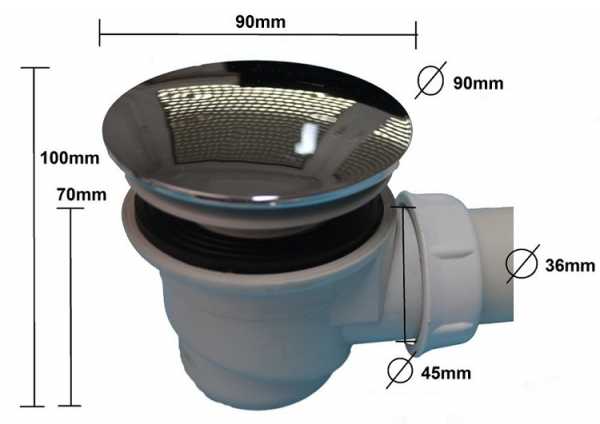

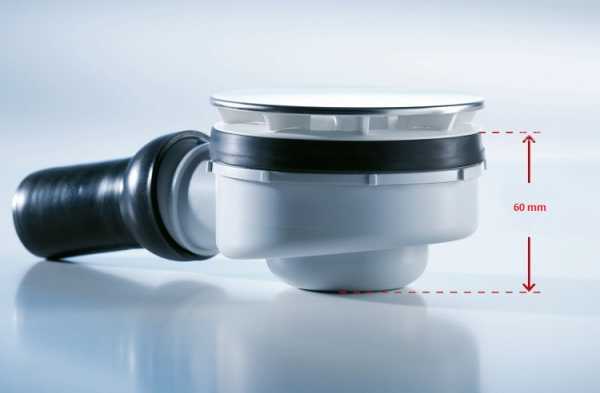

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

    Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

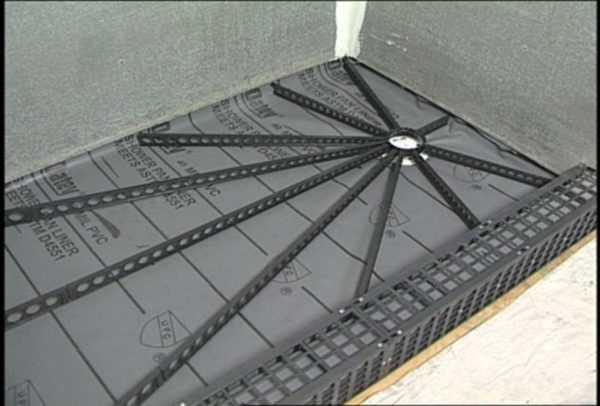

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

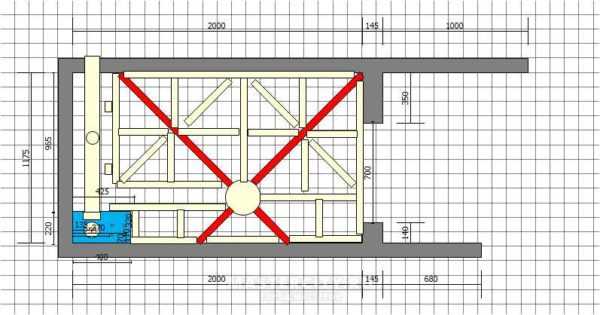

    Примерная схема расположения лаг «конвертом»

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.

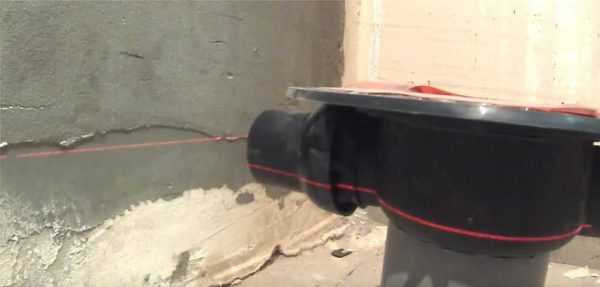

  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

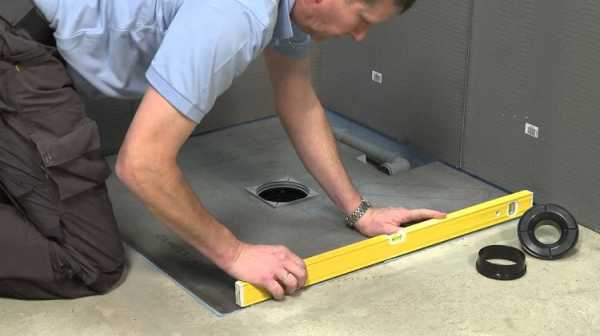

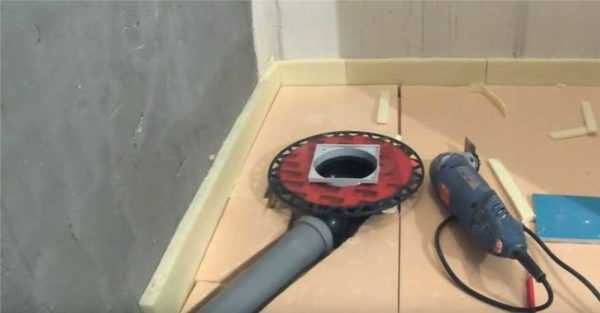

Установка трапа и утеплителя

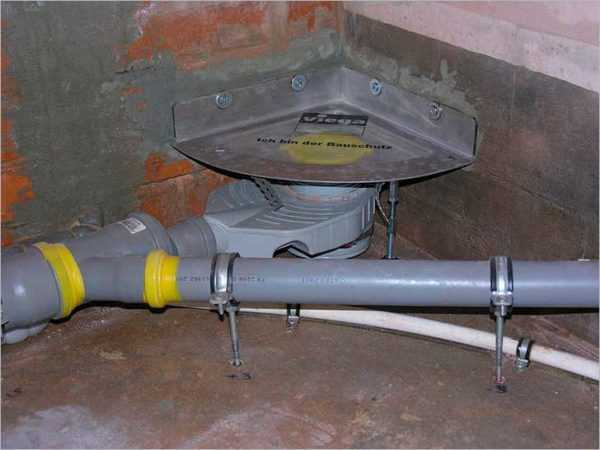

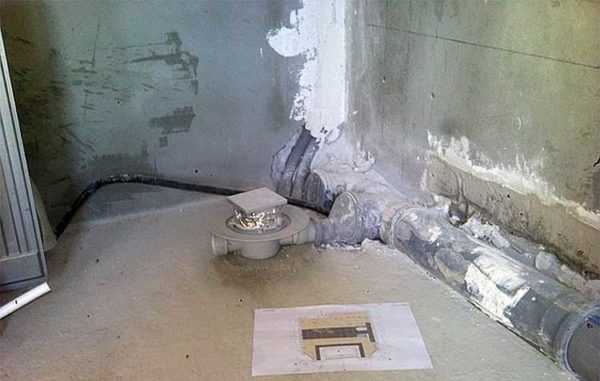

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

stroychik.ru

Как сделать трап в ванной комнате – душ со сливом в полу (инструкция)

Современный ассортимент сантехнических приборов позволяет домовладельцам оформлять ванную комнату так, как им нравится. Это касается и функционального наполнения санузла, и внешнего вида помещения. Однако, существует всего 3 наиболее практичным и распространённых варианта обустройства помывочного места в ванной типовой квартиры: установка традиционной ванны, монтаж душевой кабины или душ со сливом в полу.

Содержание статьи

Последний вариант сейчас приобретает все большую популярность, так как позволяет существенно экономить свободное пространство внутри помещения. Если вода при мытье не собирается с помощью поддона, а стекает прямо на пол, то обязательно нужно устанавливать специальное устройство, которое называется трап, необходимое для сбора и направления в канализацию потоков.

Что такое трап и для чего он нужен?

Трап – это специальное устройство, которое устанавливают в ванной комнате, если слив воды в душе осуществляется не с помощью поддона, а прямо на пол. Оно используется для обустройства душевых открытого типа. Трапы могут изготавливаться из металла, пластика или комбинации этих материалов, они представляют собой уплощенный сифон, монтируемый прямо в пол. Это полезное устройство выполняет следующие функции:

  1. Осуществляет сбор и направление «отработанной» воды по канализационной системе. Если слив в ванной находится прямо на полу, то для сбора воды, вытыкаемой из душа, необходим трап.

    Трап

  2. Предохраняет слив от засорения. Защитно-декоративная решетка, которая надевается сверху на трап, не дает проникать внутрь сливного отверстия мелкому мусору, благодаря чему он дольше не засоряется, а вода быстрее уходит в канализацию.
  3. Защищает от посторонних запахов. Внутри трапа находится гидрозатвор или даже сухой замок, который, действуя по принципу клапана, не дает проникать неприятным запахам из канализации внутрь помещения ванной комнаты.
  4. Оставляет возможность самостоятельно прочищения слива. При появлении затора внутри сливного отверстия из-за скапливания мелкого мусора, волос и бытовой химии трап можно легко разобрать и прочистить своими руками.

Учтите, что трапы используют не только для обустройства санузлов частных квартир, но и в общественных душевых, к примеру, бассейнах, спортивных залах или банях. Помимо своего основного предназначения это устройство может выполнять роль дополнительного сливного отверстия.

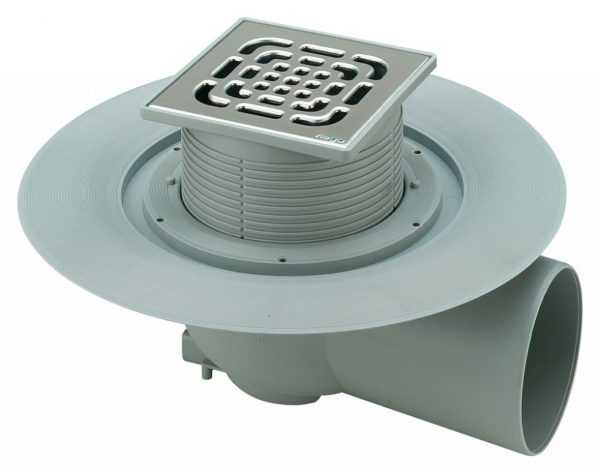

Устройство

Многие домовладельцы хотели бы отказаться от установки стандартной душевой кабинки закрытого типа, но просто не знают, как сделать слив в душе в полу эстетичным и работоспособным. На самом деле, благодаря существованию современных и функциональных трапов, это сделать достаточно просто. Конструктивно этот прибор напоминает обычный слив, устанавливаемый для ванн, и состоит из следующих компонентов:

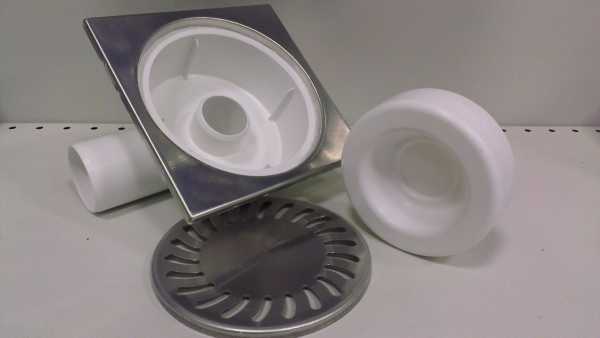

  • Основание проходного слива. Это пластиковая или металлическая деталь, которая соединяет трап с трубой канализации.
  • Стаканчик слива. Это цилиндрический элемент устройства, который вставляется внутрь основания проходного слива. Через стакан вода попадает в канализацию.
  • Герметизирующее кольцо и фланец. Два эти компонента сливного напольного трапа выполняют одинаковую функцию – герметизацию соединения между стаканчиком слива и крепежом решетки. Они предотвращают вытекание воды за пределы прибора на местах стыков.
  • Крепеж решетки. Это металлическая рамка на цилиндрическом основании, которое вставятся в стаканчик слива и служит основанием для фиксации декоративной решетки. Так как слив, сделанный прямо в полу, подвергается интенсивным весовым нагрузкам, то крепеж решетки должен придавать значительную жесткость и прочность конструкции.
  • Защитная решетка. Обычно это пластиковая или металлическая деталь в виде круглой решеточки, которая вставляется в крепеж решетки. Она нужна, чтобы отфильтровывать мелкий мусор, волосы, но при этом пропускать воду.

    Решетка

  • Декоративная решетка. Это еще одна решетка, которая устанавливается на трап сверху, только она обычно имеет прямоугольную или квадратную форму и выполняет исключительно декоративные функции. Чаще всего эта деталь изготавливается из металла.

    Декоративная решетка

Обратите внимание! Как видите, сливной трап для ванной имеет простейшую конструкцию, он прост в монтаже и безотказен в работе. Главное знать, как сделать пол, подготовить его поверхность к установке этого прибора, чтобы воды хорошо уходила, а не задерживалась на поверхности.

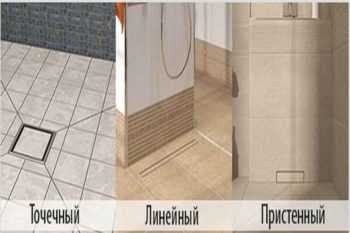

Виды душевых трапов по форме

Трапы для душа настолько разнообразны по устройству, внешнему виду и материалу, что их легко подобрать под любой отделочный материал. Правильно подобранный по цвету и форме напольный слив гармонично сливается с отделочным материалом, из которого сделан пол, а не выделяется. Поэтому установка трапа не разрушает единый облик помещения, а органично и деликатно встраивается в него. Различают следующие основные виды напольных сливов:

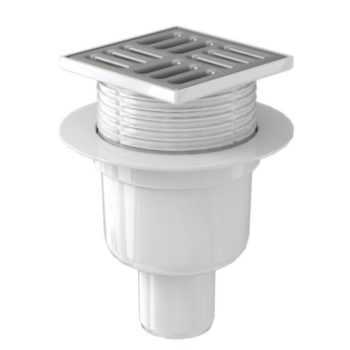

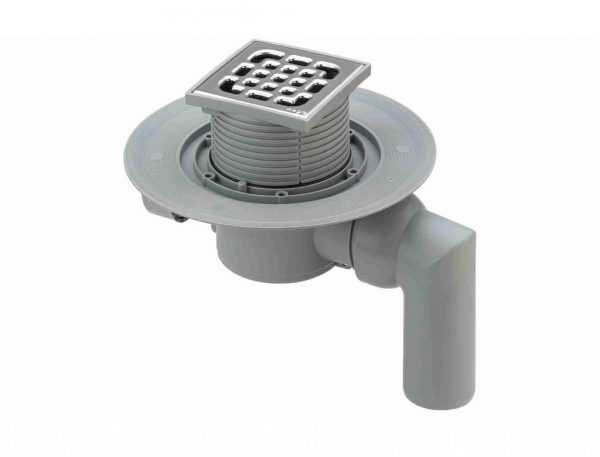

  1. Точечный. Трап точечного типа обычно представляет собой прибор небольшого размера с решеткой прямоугольной, круглой или квадратной формы. Наиболее популярными являются модели именно с квадратной и прямоугольной формой, которые повторяют геометрию и размер напольной керамической плитки. Они могут располагаться в любой точке помещения группой или в одиночку.

    Точечный трап

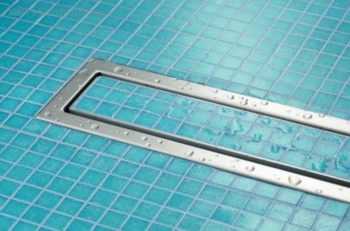

  2. Линейный. Линейным называют трап, имеющий форму узкого, вытянутого в линию прямоугольника. Он имеет больший размер, чем точечный, поэтому способен собирать и пропускать через себя больший объем воды в единицу времени. Трапы линейного типа обычно располагают в углах ванной комнаты или по ее периметру.

    Линейный трап

  3. Пристенный. Пристенный трап отличается от всех остальных типов, так как он устанавливается только в местах примыкания стен к поверхности пола, он более компактный и визуально незаметный.

    Пристенный трап

Учтите! Чтобы напольный слив не выпадал из единого архитектурного облика помещения, важно правильно подобрать форму и вид трапа. Если для облицовки пола используется квадратная плитка, то следует отдать предпочтение моделям в виде квадрата компактного размера. Правильный выбор формы и размера прибора делает ее монтаж более аккуратным и простым.

Разновидности затвора

Трапы, устанавливаемые в пол ванной комнаты для организации слива, помимо формы и размера различаются также по внутренней конструкции. Преимущественно речь идет об устройстве затвора, препятствующего проникновению запахов из канализации внутрь помещения ванной комнаты. Наиболее распространёнными разновидностями читаются:

  • С гидрозатвором. Это более простые и недорогие модели, которые по устройству очень напоминают обычный сифон. Благодаря подпору жидкости внутри сливного отверстия таких трапов создается затвор, не пропускающие посторонние запахи из канализации внутрь санузла. Недостаток этого варианта – то, вода внутри сливной трубы может пересыхать, если промежутки между использованием душа достаточно большие. Тогда водный барьер между канализацией и сливом исчезает, и внутри помещения может неприятно пахнуть.
  • С сухим затвором. Модели с сухим затвором помимо обычного гидрозатвора, которым оснащаются все трапы из-за особенностей конструкции, имеет дополнительную затвор, работающий с помощью заслонок. Эти заслонки беспрепятственно пропускают воду, а когда слив не функционирует, они складываются под собственным весом защитно-декоративной решетки трапа, не пропуская наружу неприятные канализационные запахи.

Важно! По способу подключения различают трапы с вертикальным и горизонтальным подсоединением к канализации. Но самый важный фактор, который учитывают при выборе модели – высота прибора. От этого параметра зависит, на сколько потребуется поднимать пол ванной. Если высота маленькая, то потребуется стяжка меньшей толщины. Однако, более высокие модели имеют большую пропускную способность.

Технология установки

Многие домовладельцы не знают, как сделать трап в ванной, не прибегая к помощи профессиональных мастеров. Действительно, эта задача сложная, так как ошибки монтажа обычно ведут к тому, что вода застаивается на полу, а не уходит через слив. Ориентировочно схема установки трапа выглядит следующим образом:

  1. Сначала необходимо определить место установки трапа. Чаще всего этот прибор устанавливается посредине помещения, по углам или возле стен. При этому нужно учитывать, чтобы до трапа входило кратное количество плиток.
  2. Затем к будущему месту установки прибора подводят канализационную трубу. Чтобы вода хорошо стекала по канализации, подводящая труба должна иметь уклон хотя бы 3 мм на 1 метр длины.
  3. Затем устанавливается корпус трапа, а затем производится заливка стяжки. Обычно высота пола при этом процессе поднимается на 10-15 см, этот показатель зависит от размера конкретной модели.
  4. После этого отверстие вокруг трапа гидроизолируется с помощью жидкого гидроизоляционного материала и укрывается специальным фланцем. Далее уже можно собрать трап полностью, а затем залить еще один слой стяжки.

Важно! Чтобы вода не застаивалась на поверхности пола, а стекала через трап, необходимо придать ему уклон не менее 1 мм на метр по направлению сливного отверстия.

Видео-инструкция

sovety-vannoy.ru

Для чего нужен трап для душа в полу под плитку?

Сегодня многие владельцы малогабаритных квартир, начиная от «хрущевок» и заканчивая современным социальным жильем и квартирами студиями, предпочитают избавиться от корытообразной ванны, заменив ее на душевую кабину. Этот вопрос особенно актуален для тех хозяев, в квартирах которых санузел совмещен с ванной комнатой. Современные кабины предоставляют максимум комфорта и позволяют проводить самостоятельную установку душевого оборудования. При этом критичной проблемой является организация слива использованной воды. Наиболее просто решить эту проблему можно при помощи установки трапа для душа в полу под плитку. Приобрести все необходимые аксессуары не представляет труда, а организовать полноценный слив способен любой квартировладелец, имеющий минимальные слесарные навыки.

Для чего в плиточном полу нужен трап?

Основное назначение трапа для душа в полу душевого пространства – отвод использованной при мытье воды в основную магистральную канализацию. Кроме того, современный трап для душа решает и другие, не менее важные задачи, осуществляя:

  • очистку сточных вод от больших по размеру механических остатков (ниток, кусков бумаги, мелких монет), с возможностью периодической очистки фильтроэлементов;
  • герметичность (водонепроницаемость) плиточного напольного покрытия в душевой кабине;
  • защиту помещения от малоприятного запаха из канализационной системы.

В связи с многообразием функций и достаточно жесткими условиями эксплуатации материалы, из которых изготавливается трап для душа в полу под плитку, должны обладать повышенной антикоррозионной стойкостью, высокой прочностью и жесткостью. Поэтому при производстве этого санитарного оборудования используются высокопрочные пластиковые материалы и нержавеющие стальные сплавы.

Рекомендуем к прочтению нашу статью Двери для ванной и туалета: нюансы выбора.

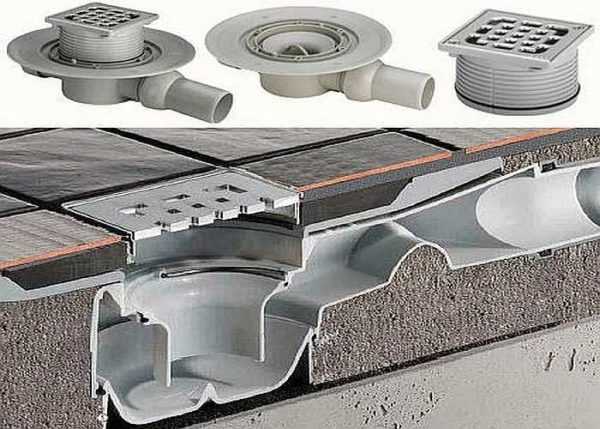

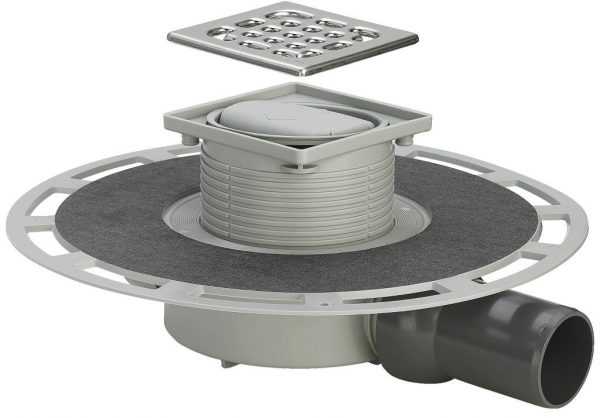

Устройство трапа для душевой кабины

По своей конструкции трап для душевой кабины представляет собой воронку, которая оснащена фиксирующим фланцем и может закрываться решеткой. В нижней части изделия имеется выпускной патрубок. В зависимости от оснащения и планировки душевой комнаты или совмещенного с ней санузла, выпуск может быть одиночным или проходным. Выпускной патрубок обычно оборудован запахопоглощающим сифоном с фильтрующим приспособлением, а на его конце имеется муфта для подключения к канализационному трубопроводу.

При выборе конкретной модели в первую очередь необходимо обратить внимание на соответствие резьбы выпускного патрубка и канализационного трубопровода. Если их диаметр не совпадает, то необходимо приобрести переходную муфту или переходник-патрубок.

Благодаря тому, что практически все трапы для душа под плитку имеют сборно-разборную конструкцию, все проблемы с очисткой фильтров и заменой вышедших из строя уплотнителей, накидных гаек и других деталей снимаются.

Преимущества отдельно устанавливаемого трапа

Если изначально душевые кабины комплектовались поддоном, в котором были предусмотрены сливные устройства, то сегодня многие владельцы малогабаритных квартир предпочитают самостоятельно устанавливать, приобретая по отдельности, душевое ограждение и панель. При этом поддон не нужен, а сложные гидромассажные и парные системы, тропический душ, мультимедийные и физиотерапевтические устройства многим не по карману.

Самостоятельно укомплектованные и смонтированные устройства для принятия душевых процедур достаточно удобны в эксплуатации, эргономичны, а их функциональность зависит от насыщения, которое выбирает сам хозяин.

Прочтите также нашу статью Яркая ванная комната: создаем хорошее настроение.

Вариант отдельного приобретения и самостоятельной установки душевой панели, ограждения и трапа под душ имеет следующие преимущества по сравнению с полнофункциональными душевыми кабинами:

  • возможность размещения по индивидуальному проекту при установке в нестандартных по размерам и планировке помещениях;
  • создание собственного уникального интерьерного дизайна помывочного помещения;
  • возможность самостоятельного выбора конфигурации, насыщения и функционала душевой кабины;
  • легкость ухода и технического обслуживания отдельных систем;
  • возможность приспособления оборудования под индивидуальные физиологические возможности и возраст обитателей квартиры.

Кроме того, мало кто обращает внимание на то, что практически любой трап для душа в полу под плитку имеет возможность аварийного слива – если в ванной прорвало водопроводную магистраль, и помещение начало затоплять, то имеющаяся возможность аварийного слива не позволит затопить проживающих внизу соседей.

Разновидности душевых трапов

Выпускаемые в настоящее время санитарно-технической промышленностью трапы, прежде всего, отличаются формой. В зависимости от дизайна душевой кабины и ее размещения, можно подобрать устройство с угловой, круглой, квадратной или прямоугольной формой горловины воронки. При этом квадратные, круглые и прямоугольные сливы можно устанавливать в любой части помещения, а угловые предназначены для угловых душевых кабин.

Особое влияние на дизайн помывочного помещения и удобство пользования оказывает внешний вид и материал съемной (защитной) решетки, которой закрывается сливная воронка. Сегодня они изготавливаются из высокопрочного, химически стойкого пластика или нержавеющей стали и имеют различный размер и шаг щелей. Однако более популярны комбинированные изделия, у которых эстетичность пластиковых поверхностей дополнена прочностью стального крепления. Эстеты могут подобрать образцы решеток, имеющих светодиодную подсветку. Правда, таким изыском оснащаются только круглые и прямоугольные изделия.

Рекомендуем к прочтению нашу статью Устраиваем канализацию в частном доме своими руками.

Кроме того, напольные трапы для душевых комнат имеют различные конструкции затворов:

  • водяной, представляющий собой обычный сифон, аналогичный гидрозатворам, применяемым в кухонных мойках и раковинах;
  • сухой, работа которого основана на наличии специального шарикового клапана, который при накоплении достаточного объема воды всплывает, и жидкость мгновенно сливается в канализационную магистраль.

Как видно из приведенного обзора, сегодня вполне возможно самостоятельно сформировать, укомплектовать и смонтировать оригинальную душевую кабину по собственному проекту. При этом проблем с приобретением составных элементов, включая напольные трапы для душа, не возникнет.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

как сделать слив своими руками + фото и видео

Покупку дорогостоящей душевой кабины вместе с поддоном можно и не делать. С функцией сбора и отвода воды в канализацию хорошо справляется правильно установленный трап для душа. Такая конструкция выполняется в общих красках интерьера ванной и декорируется плиткой, которая уложена на пол. Благодаря этому трап не бросается в глаза.

Основные достоинства

Трап для душа — это конструкция из декоративной решетки, водоприемной воронки и сифона, которая собирает и отводит воду с пола в душевой или ванной комнате. Каждый элемент конструкции выполняет свои функции:

  • Решетка – фильтрует воду от мусора больших размеров, который может засорить канализационную трубу.
  • Водоприемная воронка – выводит воду в канализацию.
  • Сифон – создает водный или воздушный барьер для проникновения неприятных запахов из канализации.

Основные преимущества трапа для душа такие:

  1. Можно сделать душевую любого размера, а не ориентироваться на предложения в магазине.
  2. Трап сделанный своими руками точно подойдет под общий стиль интерьера.
  3. Всегда есть возможность установить дополнительные опции (откидной стул, «тропический душ»).
  4. В отличие от производственных поддонов, слив сделанный из бетона и керамики прослужит много десятилетий без изменений и повреждений.
  5. Можно соорудить в любом удобном уголке комнаты.

Внешний вид стандартного душевого трапа

Виды душевых трапов

Ассортимент строительных магазинов предлагает большой выбор трапов для душа. Они отличаются формой сливной решетки, общей конструкцией и высотой. Рассмотрим основные виды по форме решетки:

  • Квадратные.
  • Прямоугольные.
  • Треугольные.

Решетку изготавливают из высококачественного материала, который противостоит коррозии, поскольку элемент постоянно находиться под воздействием воды разной температуры и химического состава, включая и чистящие вещества.

По конструктивным особенностям выделяют:

  • Точечные трапы – устанавливаются в центре душевой либо со сдвигом к одной из стен. В таком случае нужно сделать уклон с четырех сторон, чтобы вся жидкость собиралась в одной точке.
  • Угловой – размещается в одном из углов, а уклон делают в двух плоскостях от стены и от центра.
  • Пристенный – располагается вдоль одной из стен, а скос пола только к этой стене.
    Высоту трапа подбирают с учетом высоты потолков в комнате. Чем больше размер элемента, тем выше нужно поднимать пол для качественного отведения воды, ну а это значит, что срезается высота потолка.

Совет. Лучше покупать такой душевой трап для душа, высоту которого можно регулировать самостоятельно.

Угловой душевой трап: удобное и эргономичное решение

Материалы для выполнения работ

Перед началом работ важно запастись всеми необходимыми инструментами и материалами. Все что куплено на скорую руку обычно не отличается хорошим качеством. А при сооружении такой конструкции экономить не стоит. И так, понадобятся:

  1. Трап для душа.
  2. Материалы для обустройства опалубки.
  3. Перфоратор с насадкой для замеса раствора.
  4. Цемент.
  5. Песок.
  6. Емкости для раствора.
  7. Направляющие для создания уклона.
  8. Правило.
  9. Плитка.
  10. Клей для плитки.

Сооружение трапа своими руками

Нет никаких проблем поставить душевой трап в частном доме, особенно если такой план пришел еще на стадии строительства. Элемент помещают в пол комнаты с учетом необходимого уклона. Потом все закрывается плиткой, которая подобрана для отделки всей ванной комнаты.
Что касается многоквартирных домов, то тут нужно будет потрудиться. Пол нужно будет поднимать на 10-15 см. Чтобы своими руками соорудить слив в полу придерживаются следующего плана:

  • Выбирают удобное место для расположения трапа. Лучше сделать так чтобы плитку, которая потому будет укладываться не пришлось подрезать. Для этого отмеряют расстояние кратное размеру плитки с зазором на швы.

    Примерная схема зависимости высоты стяжки от вида трапа

  • Подключают трап к канализационным трубам.
  • Из гипсокартона, обрезной доски или других подручных материалов делают опалубку для трапа.
  • На этом этапе можно дополнительно утеплить место, отведенное под трап. Для этого используют плиты экструдированного пенополистирола или пенопласт плотностью 35 кг/м3 и больше. Подойдут плиты толщиной 5 см.
  • Выбранное место заполняют бетоном. Уровень должен доходить до трапа. Если был уложен теплоизоляционный материал, то бетон не используют, а сразу переходят к следующему этапу.
  • Из гидроизоляционного материала нужно вырезать уплотнитель для фланца. Размеры прокладки должны быть больше фланца. Внутри вырезается отверстие. Уплотнитель прикручивается к фланцу.
  • Когда стяжка подсохнет ее тоже покрывают гидроизоляцией, так чтобы края заходили на стену. Перед укладкой не забыть вырезать отверстие для фланца.
  • Теперь нужно установить сифон в трап. Декоративную решетку лучше заклеить скотчем. Это позволит избежать попадания в слив раствора или других строительных элементов, которые могут вызвать засор системы.
  • Снова делам раствор и заливаем в опалубку, и формируем необходимый скос пола. Чтобы сделать плавный уклон и при этом сильно не заморачиваться можно приобрести в магазине специальные профили. Их устанавливают соответственно выбранной конструкции слива.

Совет. Чтобы вода не скапливалась в одном месте, а точно стекала к трапу, необходимо делать уклон 1см на 1 метр заливки.

  • Раствор нужно выровнять по направляющим. Через некоторое время проводят затирку поверхности. Потому оставляют до полного высыхания. Второй слой раствора не должен доходить до края сифона на толщину плитки вместе с клеем.

Финальные штрихи

После того как раствор высох можно приступать к укладке плитки. Лучше всего начинать работу от слива. Если элемент имеет прямоугольную форму, то подрезать плитку не нужно, а небольшие детали возле стены не так заметны.

Популярные модели трапов, представленные на рынке

Для затирки швов между плитками лучше выбирать влагостойкие смеси в тон декоративной отделки. Стык трапа и плитки нужно обработать силиконовым герметиком, что убережет от протечек и дальнейшего разрушения всей конструкции. Для того чтобы разобраться с процессом установки трапа более подробно можно посмотреть видео.

Как и где расположить слив в полу под плитку вроде понятно и ничего сложного тут нет. Но вот как правильно выполнить декоративную отделку чтобы все выглядело максимально эстетично? Для подбора подходящего интерьера можно ознакомиться с фото в интернете.

Тем, кто не уверен в своих силах стоит воспользоваться услугами профессиональных дизайнеров. Они подберут вариант максимально подходящий по всем требованиям клиента. Начиная от расположения слива и заканчивая мельчайшими декоративными деталями.

Видео: Установка трапа для душа

remodelo.ru

Трап для душа в полу под плитку — назначение, классификация, конструкция

В небольших ванных комнатах часто устанавливают душевые кабинки, которые в конструкции могут либо иметь поддоны, либо нет.  Для отвода воды используют трап или лоток, который представляет собой продолговатый канал, расположенный вдоль границы душевой кабинки.

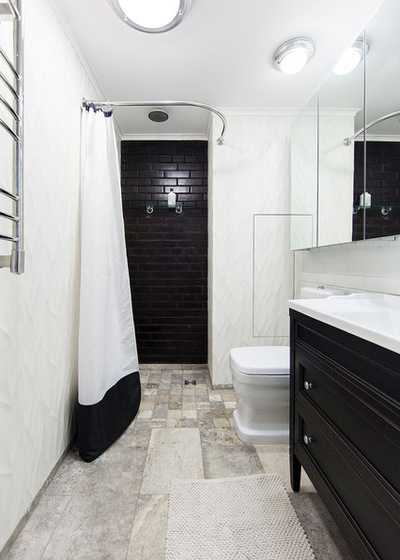

Душ с трапом

Трап для душа в полу под плитку – сантехнический прибор, который предназначен для организации отвода воды.

Трап для ванной комнаты

Трап для душа в полу под плитку

Функции сантехнического прибора

  • Сбор и слив использованной воды;
  • Фильтрация и очистка использованной воды от грязи и мусора;
  • Герметизация помещения;
  • Защита помещения от неприятных запахов сточных вод;
  • Организация лёгкой прочистки без демонтажа напольного покрытия;
  • Декоративное оформление места слива.

Внимание! Материал, из которого изготовлено изделие, должен удовлетворять следующим требованиям: быть антикоррозийным и прочным. Поэтому трапы производятся из пластика или металла, который не ржавеет.

Устройство трапа

Душ с трапом

Сантехническая конструкция состоит из следующих элементов:

  • Декоративная решётка представляет собой видимый элемент конструкции;
  • Решётка для фильтрации воды от крупных частиц грязи;
  • герметичные фланцы используются для крепления решётки к воронке;
  • Водоприёмная воронка;
  • Стакан, который оборудован гидрозатвором или сухим затвором, который препятствует проникновению неприятных запахов в помещение;
  • В нижней части стакана располагается патрубок для удаления отработанной воды или проходящий патрубок (в случае установки нескольких сантехнических приборов на один слив). На конце патрубка располагается муфта для соединения сантехнического прибора с канализационной системой.
Устройство прибора

Трап для душа в полу под плитку. Классификация

Изделия отличаются друг от друга формой и конструкцией. к тому же промышленность выпускает устройства различной высоты, что позволяет подобрать прибор под любую конструкцию сливной системы.

Классификация по расположению устройства в ванной комнате:

  • линейные в виде лотков;
  • точечные;
  • пристенные.
Конструкции сантехнических приборов по расположению

Линейный трап представляет собой длинный лоток, расположенный вдоль границы душа.  Сверху он закрывается декоративной решёткой. Монтаж устройства линейного типа используется в том случае, если слив организовывается в углах помещения или вдоль его стен. В этом случае пол в душевой кабинке имеет небольшой наклон с одной или двух сторон в направлении воронки.

Точечный вариант предназначен для установки в любой точке ванной комнаты. Чтобы слив выполнялся быстро, и не было застоя использованной воды, уклон пола выполняется со всех сторон воронки.

Пристенный тип устанавливается, только если слив планируется организовывать возле стен.

Классификация по направлению выпуска воды:

  • с прямым выпуском или вертикальный – если душ устанавливается на платформе;
Вертикальный трап
  • под уклоном – в случае, если слив производится под углом, и необходимо повернуть сливную трубу в определённом направлении;
  • с боковым выпуском – если спуск воды организуется в траншею, расположенную в бетонной стяжке.

Классификация по затворам

В зависимости от используемого затвора, различают устройства с сухим затвором или гидрозатвором.

В гидрозатворе водяная пробка, находящаяся в сифоне, не пропускает неприятный запах, который поступает из канализационных труб в помещение.

Трап с гидравлическим затвором

Преимуществом такой системы является простота и надёжность работы, поскольку в таком затворе нет элементов, которые могут сломаться.

Недостатком конструкции является то, что при длительном неиспользовании устройства, гидрозатвор высыхает и неприятные запахи из сточной трубы могут проникать в помещение. Однако после того, как снова залили воду в сантехническое устройство, затвор восстанавливает свою работоспособность.

Внимание! Сухой затвор полностью исключает попадание неприятного запаха в ванную комнату.

Принцип действия сухого затвора

Сухой затвор выпускается нескольких типов:

  • Маятниковый – заслонка закреплена в единственной точке, при стоке воды она отклоняется, а после того как слив завершён, под собственным весом опускается на прежнее место, закрывая отверстие и таким образом препятствуя проникновения неприятных запахов.
  • Мембранный – упругая мембранная заслонка открывается под действием напора воды. Когда поток ослабевает, мембрана устанавливается на своё первоначальное место.
  • Поплавочный – комбинированный затвор. При наличии воды поплавок плавает на поверхности, если же вода пересыхает в сифоне, поплавок автоматически опускается под собственным весом и перекрывает отверстие.
Затвор поплавочного типа

Такой трап дополнительно оборудован несколькими заслонками, которые поднимаются под напором воды и опускаются под собственным весом после того, как грязная вода удалена из ванной комнаты. Недостатком такой системы является то, что заслонки со временем могут перестать плотно закрываться из-за загрязнения. Поэтому такой прибор нужно периодически чистить.

Чтобы грязь не попадала в трубы, устройство комплектуются фильтрами. Для очистки нужно снять решётку и вычистить сифон. Если же всё-таки грязь попала в канализацию и забила сточные трубы, то для механической очистки можно использовать трос, который вводится непосредственно в отверстие устройства.

Оформление с помощью декоративной решётки

Для создания оригинального дизайна ванной комнаты слив декорируют различными способами.

Использование красивой решетки – наиболее распространённый способ, поскольку он наименее затратный. Решётка выполняется из прочных материалов, не поддающихся коррозии. Чаще всего для её изготовления используют нержавеющую сталь. Чтобы использованная вода беспрепятственно проникала через решётку, в ней выполняют отверстия различной формы (круглые, прямоугольные или оригинальной формы).

Декоративные решётки для трапа из нержавеющей стали

Оформление решётки отделочными материалами, например, стеклянными или каменными вставками, которые выполняются в виде мозаики или плитки. В этом случае слив воды выполняется в зазор, который устанавливают между кафельным полом и решёткой.

Декоративная решётка со вставкой из стеклянной мозаики, вмонтирована в кафель

Украшение решётки подсветкой из светодиодов различных цветов позволит создать оригинальный дизайн помещения.

Сантехнический прибор с подсветкой для ванной комнаты

Еще устройства различают по диаметру сливной трубы и по возможности изменения высоты расположения воронки.

Достоинства и недостатки использования трапов

  • Если душ с трапом устраивается в домах, где живут пожилые люди, то уменьшается риск травматизма при использовании ванной, поскольку отсутствуют бортики;
  • Есть возможность устройства в нестандартных помещениях;
  • Позволяет создать оригинальный дизайн ванной;
  • Прибор лёгок в уходе, при необходимости можно его быстро разобрать и собрать;
  • Трап является дополнительным аварийным сливом.

Установка трапа для душа в полу под керамическую плитку

Лучше всего организовывать трап для ванной комнаты при устройстве пола. В этом случае пол выполняется с уклоном в ту сторону, где находится слив.

Внимание! Минимальный допустимый уклон – 1 см на 1 м пола.

Устройство пола в ванной комнате под трап

Таким образом перед началом работ необходимо определить нужную толщину пола. Минимальная толщина будет находиться в месте установки трапа. Она определяется высотой самого устройства, верхняя часть которого не должна выступать за уровень кафеля.

Материалы для монтажа трапа

Чтобы устроить слив для душа в полу под напольную плитку, необходимо приобрести следующие материалы:

  • трап;
  • теплоизолятор;
  • трубы для организации слива;
  • кафельную плитку;
  • затирку;
  • клей для плитки;
  • мастику;
  • герметик.

Монтаж трапа

Первый этап. Демонтаж старого покрытия

Этот этап является подготовительным. Для правильной установки трапа удаляют старое кафельное покрытие. Трап устанавливается на бетонное основание. На этом же этапе прводят гидроизоляцию основания и стыков стены с бетонными плитами.

Второй этап. Монтаж сливной системы

Перед началом работы выбирается место установки трапа. Чтобы минимизировать будущую нарезку кафельной плитки, рекомендуется монтаж устройства выполнять на расстоянии, кратном размерам плитки.

Далее укладывается утеплитель, сверху которого выполняется бетонная стяжка. Монтаж стяжки ведут с наклоном к воронке трапа. Высота стяжки в районе устройства должна быть равна высоте трапа минус толщина керамической плитки и слоя клея.

Устройство сантехнической системы для слива

Поверх стяжки укладывается гидроизолирующий слой.

Третий этап. Монтаж напольного покрытия

Напольное покрытие из кафеля укладывают в направлении от трапа к стенкам.

Четвертый этап. Монтаж декоративной решётки

Декоративная решётка укладывается поверх отверстия трапа. Она должна быть расположена заподлицо с напольным покрытием. Снимается защитное покрытие.

Пятый этап. Монтаж ограждения в душ
Кабинка под душ с трапом

Как выбрать сливное устройство в душ

Чтобы выбранный трап мог подойти под вашу ванную комнату и работал достаточно долго, нужно при покупке обратить внимание на следующие моменты.

  • Определите место расположения устройства и, в соответствии с этим, выберите его вид.
  • Обязательно узнайте диаметр сливной трубы, чтобы подобрать нужное устройство.
  • Определитесь с системой подключения устройства к канализации.
  • Убедитесь, что материал комплектующих прочный и устойчивый к коррозии.
  • Вид решётки должен соответствовать дизайну ванной.

Таким образом, правильно подобранный и установленный трап позволит создать красивую, удобную и оригинальную ванную комнату.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

laminatepol.ru

виды и характеристики сухих трапов

Для того чтобы исключить возможность проникновения канализационных газов в помещения используются различные приспособления, которые отличаются по конфигурации. Самый простой вариант — установка канализационного трапа с гидрозатвором. Однако, его использование обосновано не во всех случаях, поэтому существует другой вариант — трап с сухим затвором.

Особенности конструкции душевой или гидробокса в большинстве случаев позволяют установить только особый тип сифона — сухой трап

Сфера использования и особенности

Трап — это приспособление, которое выполняет ряд важных функций. Рассмотрим основные из них:

  • подключение сантехнического оборудования к канализационной коммуникации;
  • фильтрация жидкости, перед её утилизацией;
  • удаление воды в систему отвода стоков;
  • создание затвора, который препятствует проникновению канализационных газов в комнаты.

Для того чтобы подвести сантехприбор к канализационной сети, применяются разнообразные по конструктивному исполнению сифоны. Сифон с гидрозатвором невозможно использовать в случае, если необходимо удаление воды в канализационную систему с поверхности пола душевых или же бань. Установка сифона с гидрозатвором невозможна в таком случае по ряду причин, однако, основная из них — недостаток пространства.

В таких ситуациях  принято использовать канализационный трап, который является не менее эффективным приспособлением. Он обеспечивает эффективное удаление воды с горизонтальной поверхности.

Важно! Трапы, как и сифоны, могут иметь канализационные гидрозатворы, но в условиях периодического использования трапы с гидрозатворами не являются актуальными.

Трап для душа выполняет те же функции, что и сифон — принимает, фильтрует и отводит стоки в систему канализации, предотвращает проникновение газов из сливных труб в дом

Это связано с тем, что попаданию канализационных газов в помещение, препятствует вода, которая располагается в затворе. При постоянной эксплуатации уровень воды остаётся неизменным, так как пополняется время от времени. Соответственно, при периодическом использовании вода, расположенная в сливном трапе с гидрозатвором попросту высохнет, в результате чего откроется путь для канализационных газов и они начнут проникать в помещение. Для этих случаев и необходим канализационный затвор сухого типа.

Кроме этого, пересыхание или срыв гидрозатвора могут вызвать следующие обстоятельства:

  • тёплый пол;
  • высокая температура воздуха в комнате;
  • неправильное обустройство канализационной коммуникации.

Стоит отметить, что даже установленная по всем правилам фановая вентиляция не всегда поможет при пересыхании водяной пробки. Поэтому единственно верное решение при таких обстоятельствах — сухой гидрозатвор.

Разновидности сухих трапов

На сегодняшний день трап для душа представлен несколькими типами, которые отличаются по конструктивному исполнению и принципу работы:

Мембранные. Такая разновидность является довольно распространённой и функционирует за счёт давления воды. Под давлением жидкости открывается затвор трапа, после чего возвращается обратно. Возврат в исходное положение происходит при помощи пружинного элемента. Мембранный затвор надёжен и эффективно предотвращает проникновение канализационных запахов в помещение.

Трапы различаются конструкцией и формой, наиболее распространенным является мембранный тип

Поплавочные. Функционируют за счёт конструктивного элемента — поплавка, который при прохождении воды через канализационный затвор располагается всегда наверху, а когда вода уходит — опускается на самое дно, тем самым заслоняя собой проход. С конструктивной точки зрения, такое устройство считается очень простым и его в случае необходимости можно выполнить своими руками, используя в качестве поплавка пластмассовый шарик.

Маятниковые. Маятниковый сухой трап наиболее сложное устройство. Его принцип действия основан на молекулярной памяти материала. Такое механическое приспособление постоянно стремится занять определённое положение, в котором будет перекрыт доступ к канализационной трубе.

Трап для душа сухого типа производится из довольно прочных материалов. Корпус, как правило, выполняется из пластика, а декоративная решётка — из нержавеющей стали. В случае необходимости можно приобрести устройство со встроенным обратным клапаном. Он используется вместо фановой вентиляции и выполняет защитную функцию, препятствуя попаданию неприятного запаха из канализации в помещение.

Кроме этого, существуют устройства, которые разрешается использовать при низких температурах в помещениях без отопительных приборов. Также можно подобрать сверхпрочный канализационный затвор, устойчивый к высоким механическим нагрузкам.

Основные технические характеристики

Перед тем, как приобрести сухой канализационный трап, необходимо изучить его технические характеристики. В первую очередь стоит обратить внимание на такие моменты:

  • расположение отвода;
  • показатели сечения отвода;
  • высота;
  • пропускной коэффициент.

Чтобы приобрести подходящий трап, нужно точно знать его размеры и диаметр сливного отверстия

Отвод у трапов для душа с сухим затвором может иметь два варианта расположения:

  • вертикально;
  • горизонтально.

Следующий фактор, на который стоит обратить внимание — показатель сечения отвода. На сегодняшний день в продаже можно встретить приспособления, которые имеют диаметр 50 и 100 мм.

Полезная информация! В хозяйственных целях используются изделия, имеющие отвод 50 мм, а трапы, у которых показатель сечения отвода 100 мм используются в общественных душевых и банях. Второй вариант устройств способен обеспечивать удаление стоков со скоростью более 2,1 л/с.

Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа. На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см.

Советы по выбору устройства

При выборе сухого канализационного трапа специалисты рекомендуют обращать внимание на следующие моменты:

  • для начала необходимо определиться с количеством стояков. Как уже было сказано выше, для частных целей отлично подойдёт канализационный затвор с условным проходом 50 мм;
  • устройство с горизонтальным отводом может монтироваться в ограниченном пространстве и имеет высоту от 6 до 10 см, а приспособление с вертикально расположенным отводом требует не менее 15–18 см пространства. Перед установкой необходимо выполнить замеры и определиться с тем, какой именно канализационный затвор подойдёт для вашего случая.
  • рекомендуется перед покупкой проверить исправность всех конструктивных элементов сухого канализационного трапа. А также желательно проверить, как он функционирует. Для этого можно вылить в него воду из бутылки.

Устройство с горизонтальным отводом можно разместить в пространстве высотой от 6 см

После того как вы определитесь с техническими показателями, можно приступить к выбору внешнего вида приспособления. Решётка трапа может быть изготовлена из разных материалов и иметь различную перфорацию. Разнообразие дизайнерских решений позволяет подобрать устройство, которое с лёгкостью впишется в интерьер ванной комнаты.

Разнообразие дизайнерских решений

Сегодня в продаже можно встретить множество сухих трапов, которые имеют свою, уникальную конфигурацию. Существует три основных вида трапов, в зависимости от формы:

  • угловые;
  • круглые;
  • прямоугольные.

Угловые трапы монтируются в углу (отсюда и название) и являются практически незаметными. Прямоугольные и круглые приспособления разрешается устанавливать в любой части ванной комнаты. Большую популярность на рынке сантехники имеют пластмассовые, стальные и комбинированные модели.

Решётки для трапа отличаются по рисунку щелей, перфорации и т. д. Ассортимент решёток невероятно широк. А также существуют изделия, которые имеют светодиодную подсветку. Оснащённый подсветкой слив способен создать неповторимую атмосферу в ванной комнате. Однако и стоимость на такое приспособление выше.

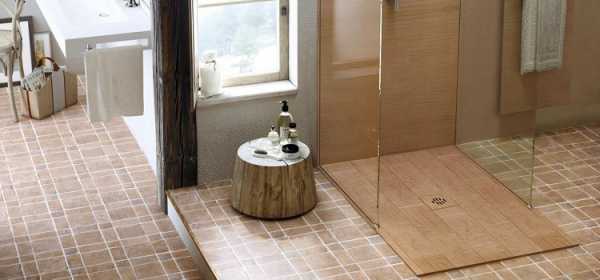

В зависимости от конструкции, трап устанавливают по центру пола или в любом углу, а решетка может играть декоративную роль, дополняя интерьер

Бюджетных вариантов тоже довольно много, поэтому подобрать необходимый вариант для конкретного случая не составит труда. Стоит запомнить, что внешний вид устройства второстепенен. Главное, на что необходимо обращать внимание при выборе такого устройства — технические характеристики. Это позволит приобрести эффективное изделие, которое прослужит много лет.

Монтаж сухого канализационного трапа

Установка такого приспособления, как сухой канализационный трап является довольно ответственным мероприятием. От правильного монтажа зависит, насколько качественно и как долго прослужит это приспособление.

Монтаж сухого типа не имеет отличий от установки трапа с водяным затвором. При установке необходимым условием является подъём пола в душевой или банном помещении. Поэтому необходимо заранее позаботиться о том, чтобы выполнить пол под определённым уклоном к канализационному трапу с сухим затвором. Это обеспечит отвод воды с горизонтальной поверхности.

Монтаж такого пола подразумевает обустройство системы, в состав которой входят такие слои:

  1. Теплоизоляционный материал, который к тому же создаёт и звуковую изоляцию. Звукоизоляция довольно важный параметр, обеспечивающий тихий отвод воды от сантехприбора в канализационную коммуникацию. В качестве такого материала активно используется пенополистирол.
  2. Стяжка из цементного раствора.
  3. Материал, который позволяет обеспечить гидроизоляцию. Как правило, такой материал выпускается в рулонах и имеет мембранную структуру. Однако существуют и более современные варианты. Например, обмазочная гидроизоляция, которую наносят, как краску.

Основание должно иметь уклон в сторону трапа, только в этом случае вода будет уходить полностью

Обратите внимание! Существует одно важное правило: решётка приспособления должна идти на одном уровне с полом и не должна быть выше плиток, которые располагаются по её периметру.

  1. Цементная стяжка, которая образует нужный уклон в сторону сливного устройства.
  2. Напольная плитка, которую кладут на специальный клеевой раствор. Желательно, чтобы плитка обладала низким коэффициентом водопоглощения и шероховатой поверхностью. Организация такого пола позволит обеспечить эффективный отвод воды в канализационную систему.

Рассмотрим несколько рекомендаций по укладке плиток на пол в душевой:

  • укладку керамических плиток на пол необходимо выполнять от трапа;
  • швы, располагающиеся между плитками, должны иметь толщину не более 2 мм;
  • при отделке швов используются специальные затирки, которые должны обладать резистентностью к водной среде;

После проведения установочной работы сливное устройство будет надёжно забетонировано в полу. Не рекомендуется проводить монтаж сухого канализационного затвора, не имея специальных знаний в строительной области. Это связано с тем, что новичок может наделать множество ошибок. В случае необходимости лучшим выбором будет — обратиться к специалистам, которые помогут вам определиться с материалами, разновидностью трапа, а также проведут быстрый и качественный монтаж.

trubamaster.ru

В полу трап – Трап для душа в полу под плитку: делаем слив своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
