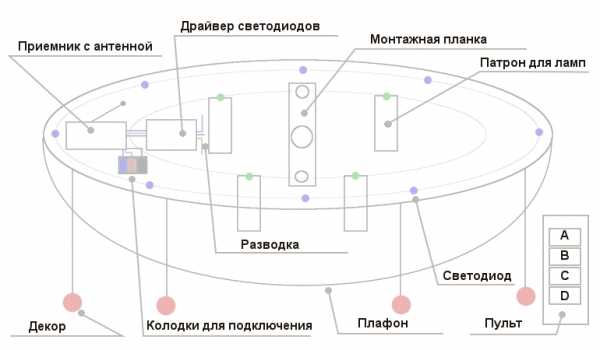

Устройство светодиодных потолочных светильников

Светодиодные светильники для дома потолочные могут отличаться оформлением, но всегда имеют общий принцип работы. Основа конструкции – лампа из одного либо нескольких светодиодов.

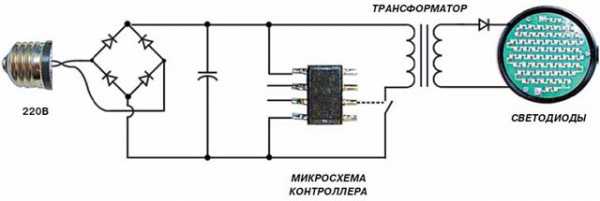

Простейшая схема состоит из двух компонентов: диодов и гасящего резистора. В более сложные модели входят:

  • Преобразователь;
  • Катушка индуктивности;
  • Стабилизатор тока;
  • Дополнительная защита от импульсных помех и статического электричества;
  • Некоторые другие компоненты.

Важно также обеспечить терморегуляцию, ведь при работе выделяется тепло, требующее отведения.

Количество светодиодов в одной лампе может варьироваться вплоть до нескольких десятков световых элементов. Обычно они объединены в одну цепь, подключенную к блоку питания для вывода к управляющей схеме.

Схема подключения светодиодов

Есть несколько основных вариантов подключения диодов

в светильнике. Эта информация необходима каждому, кто планирует заниматься монтажом самостоятельно, а не поручить работу профессиональным бригадам.

  • Последовательное подключение. Распространенный тип, чаще всего использующийся при промышленном производстве. Самая простая, универсальная и наименее финансово затратная схема, за счет этого остающаяся достаточно уязвимой.
  • Параллельное подключение. Такая схема требует использования токоограничивающих резисторов, которые последовательно подключаются к каждой лампе, обеспечивая безопасность и стабильность работы.
  • Смешанное подключение. В этом случае параллельно соединяются целые блоки, собранные из последовательно подключенных элементов. Эта схема достаточно универсальна и часто используется в домах или офисах.

Выбор зависит от специфики поставленной задачи и условий эксплуатации. Важно также помнить о недостатках того или иного вида. Например, при последовательном подключении выход из строя одного светильника приведет к перегрузке или разрыву всей цепи.

При использовании параллельного подключения

, поломка одного элемента не препятствует работе остальных. Максимум, она сказывается на итоговой мощности системы. Но такое подключение обходится гораздо дороже.

Смешанный тип сочетает преимущества обоих вариантов, позволяя достичь максимальной эффективности. Однако, это достаточно сложная схема, которая требует максимального профессионализма при реализации.

К содержанию ↑

Типы LED потолочных светильников

Сфера эксплуатации светодиодных потолочных светильников обширна и разнообразна. За счет этого разные модели могут существенно отличаться по техническим параметрам, особенностям конструкции и способам монтажа.

Исходя из предназначения, классифицируют светильники:

  • Общего назначения. Их задача – рассеянный, приятный свет, приближенный к естественному. Это оптимальный вариант для домов и офисов, позволяющий обойтись без традиционных массивных люстр.
  • Направленного света. Преимущественно декоративный элемент, который используется в интерьере и дизайне для подсветки отдельных участков или создания акцентов.
  • Линейные. Светильники в виде трубки с поворотным цоколем, благодаря чему можно менять угол освещения. Такие модели популярны в офисах, торговых помещениях, при организации стендов и выставочных площадок.



Для разных типов потолков необходимы разные конструкции. Отдельного внимания заслуживают:

  • Натяжные;
  • Подвесные;
  • Реечные;
  • Потолки армстронг;
  • Потолки грильято;
  • Более редкие и специфические разновидности.

Все они предполагают разный способ монтажа и крепления, что чрезвычайно важно учитывать при выборе.

Чаще всего потолочные светодиодные светильники представлены в двух категориях:

  • Встраиваемые или врезные (встроенные), которые идеально подходят для подвесных потолков или гипсокартонных конструкций. Они легко устанавливаются или заменяются, а также практически не нагреваются при использовании.
  • Накладные, предполагающие подготовительные работы с поверхностью. Они отличаются разнообразным дизайном и необычным оформлением, позволяя воплощать интересные и оригинальные идеи.

Характеристики и технические параметры

Существует несколько основных характеристик, исходя из которых следует выбирать светодиодные потолочные светильники:

  • Сила светового потока. Влияет на качество и количество освещения. Зачастую на упаковке указывается характеристика эквивалентной лампы накаливания.
  • Потребляемая мощность. Обычно варьируется в пределах 1-10 Вт. От этого показателя зависит, насколько энергосберегающей будет лампа.
  • Срок службы. Светодиодные светильники чрезвычайно долговечны, но со временем мощность постепенно снижается. Средний срок службы начинается от 25 тысяч часов.
  • Угол расходимости. Характеризует распределение светового потока по помещению: чем шире угол – тем равномернее свет. Лампы с небольшим показателем подходят для создания акцентов, а широкий угол – для полноценного освещения комнаты.
  • Цветопередача. Каждый осветительный прибор обладает своим коэффициентом, который должен обязательно указываться производителем. Оптимальный показатель – более 70.
  • Цвет излучения. Зависит от цветовой температуры лампы. Для дома наиболее комфортным считается освещение желтоватого оттенка, ведь слишком холодный и белый цвет мало пригоден для жилых помещений.
  • Пульсация. Любой световой поток пульсирует во время своего распространения. Такие колебания незаметны для человеческого глаза, но могут способствовать повышению утомляемости, если показатель будет слишком высок.

 К содержанию ↑

Монтаж потолочных светильников

Перед началом монтажных работ необходимо обратить внимание на некоторые особенности. Мощность светильников зависит от специфики помещения, начиная его размерами и заканчивая оформлением.

Не существует единственной схемы точного расчета, так что все нюансы должны учитываться индивидуально.

Использование исключительно потолочных светильников не всегда целесообразно. Для многих помещений оптимальным решением станет комбинация разных источников освещения, включая настенные, напольные, настольные модели, а также споты.

В некоторых случаях вместо стандартных светодиодных светильников можно использовать светодиодную ленту или другие оригинальные решения.

Перед установкой разрабатывается схема будущей проводки. В ней необходимо учесть типы соединения и основные функциональные точки. Угол падения света всегда равнее углу отражения, что немаловажно в помещениях с телевизорами и мониторами.

Для прокладки электропроводки используется специальный провод двойной изоляции.

Для потолочного освещения сечение обязательно рассчитывается отдельно, в зависимости от мощности и потребления тока. Монтаж может проводиться на любом этапе ремонта, исходя из текущего плана и удобства.

Перед началом работ на потолок переносится вся разметка с точками крепления и установки. Провода закрепляются каждые 40-50 сантиметров, чтобы в будущем избежать провисания. В процессе могут использоваться специальные дюбель-хомуты и прочая фурнитура.

Обычно после финишных потолочных работ проводка становится недоступной для полноценного обслуживания, так что каждый шаг должен быть выполнен максимально профессионально и надежно. Для сокращения объемов работ используются предварительно заготовленные жгуты и другие приемы.

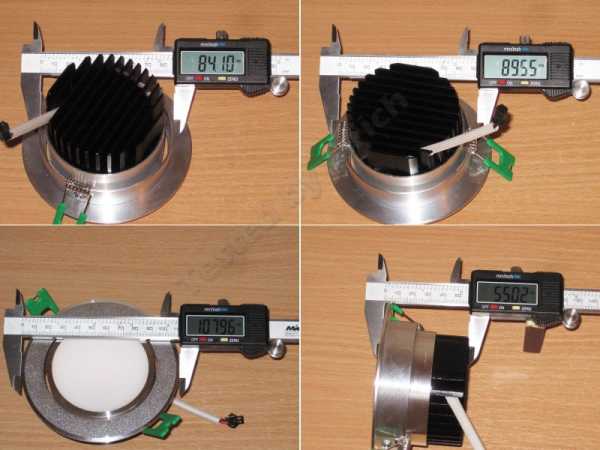

Для закрепления светильника в потолке подготавливается отверстие, диаметр которого чуть меньше фланца корпуса.

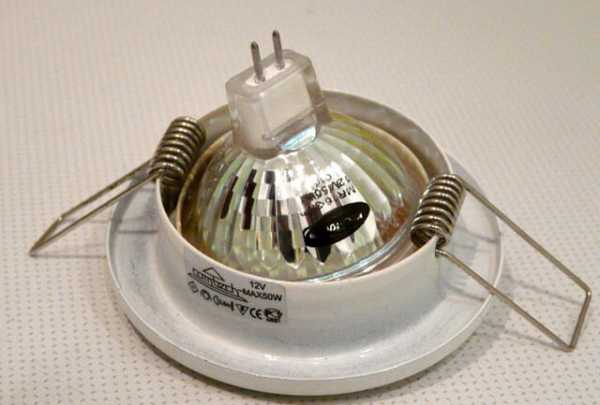

Большинство моделей обладают специальными ушками на пружине, которые сводятся для проникновения в это отверстие, после чего отпускаются и фиксируют лампу. Конструкция позволяет с легкостью скрыть крепление, а также заменить элемент при необходимости.

Для работы с пластичными материалами потолка существуют дополнительные системы, благодаря которым со временем они не провиснут.

Специальная арматура, представленная в разных вариациях и размерах, чаще всего используясь для создания скрытой платформы, к которой и будут крепиться светильники.

После монтажа корпуса к нему подводится провод и фиксируется при помощи клеммной колодки. На цоколь надевается патрон, в корпуса вставляется лампочка, к примеру на 220в, а вся система снова фиксируется разжимной пружиной.

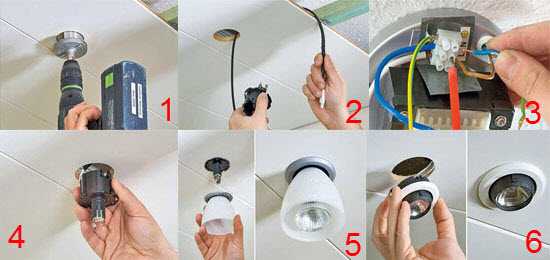

Установка светильников потолочных встроенных светодиодных

Замена лампочки светодиодной 220в для светильников потолочных

При замене лампы обязательно необходимо помнить о технике безопасности. Все работы должны производиться только на устойчивой поверхности и с выключенным освещением.

Сама замена состоит из трех основных этапов:

  • Разблокировка лампочки в корпусе, в котором она держится специальным фиксирующим кольцом, как  на фото выше.
  • Изучение характеристик лампы;
  • Замена на аналогичную модель и фиксация конструкции.



Если при использовании светодиодных ламп не хватало освещения, можно приобрести модель с другим цветом излучения – белым вместо желтого. Это позволит увеличить световой поток, не влияя на мощность.



Лучше использовать лампы одной модели, ведь только так можно достичь максимально равномерного и гармоничного освещения. Для работы рекомендуется использовать перчатки, чтобы не повредить лампу и не сократить срок ее службы.

Согласно отзывам экспертов особое внимание при выборе стоит уделить таким известным компаниям как Ecola и CREE, так как на данный момент именно они являются лидерами светодиодного освещения.

Преимущества светодиодных потолочных светильников

Сравнительно с традиционными лампами накаливания, светодиодные светильники имеют множество преимуществ:

  • Минимальное потребление энергии без ущерба для качества освещения;
  • Длительный срок службы, измеряющийся в годах и десятилетиях;
  • Практически мгновенное достижение максимальной мощности при включении;
  • Возможность выбора светильников с разным цветом освещения;
  • Создание привычного теплого света, оптимального для человеческого глаза;
  • Минимальные колебания для снижения утомляемости и повышения трудоспособности;
  • Отсутствие ультрафиолетового излучения;
  • Безопасность для здоровья;
  • Легкость монтажа, ухода и замены;
  • Возможность установки диммера для регуляции яркости света.

 К содержанию ↑

Недостатки светодиодных потолочных светильников

  • Стоимость, которая в несколько раз превышает цены на другие модели аналогичной эффективности.
  • Постепенная потеря яркости, которая снижается с годами интенсивной эксплуатации. Чаще всего это происходит если купить недорогие варианты. Впрочем, даже такие светильники сполна окупаются за счет энергосбережения.
  • Узконаправленный свет, за счет которого придется установить больше точек освещения.
  • Неприятный спектр излучения, недостаточно подходящий для комфортного проживания. Но это зачастую касается или дешевых, или неправильно подобранных моделей.



Область применения светодиодных потолочных светильников для дома

Светодиодные светильники в доме подходят для освещения практически любых помещений.

  • Спальня. Необходимо, чтобы свет не был слишком ярким или резким, ведь такое освещение контрастирует с самим предназначением комнаты.
  • Гостиная. Следует подобрать модели, которые будут вписываться в оформление. Светодиодные светильники в гостиной отлично подходят как для полноценного освещения, так и для воплощения необычных дизайнерских идей.
  • Ванная комната. Различные вариации позволяют добиться максимально комфортного освещения или выделить отдельные зоны, как например зеркало.
  • Кухня. Для кухни незаменимой находкой может стать направленная подсветка над рабочей поверхностью, мойкой или плитой. Нельзя устанавливать светильники поблизости от конфорок плиты, чтобы избежать отрицательного влияния разогретого воздуха.

Светодиодные потолочные светильники можно устанавливать не только в доме, но и за его пределами: в мастерских, гаражах и других хозяйственных постройках.

Заключение

Светодиодные потолочные светильники для дома – универсальный и практичный выбор.

Важно лишь подойти к вопросу взвешенно и тщательно планировать работы на каждом этапе. Любая комната может полностью преобразиться за счет грамотно установленного светодиодного освещения.

К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

zavodsvetodiodov.ru

Установка светодиодного светильника | Строительный портал

Постоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к использованию светодиодов в качестве источников света. Легкие в монтаже, удобные в использовании, не оказывающие негативного влияния на человека и природу в целом, они постепенно вытесняют еще недавно популярные компактные энергосберегающие лампы.









  1. Устройство светодиодного светильника
  2. Схема светодиодного светильника
  3. Как собрать светодиодный светильник?
  4. Монтаж светодиодного светильника
  5. Подключение светодиодного точечного светильника
  6. Как заменить точечную лампу в светильнике?



Итак, чтобы понять преимущества светодиодных ламп, необходимо разобраться, из чего они состоят и какой у них принцип работы.

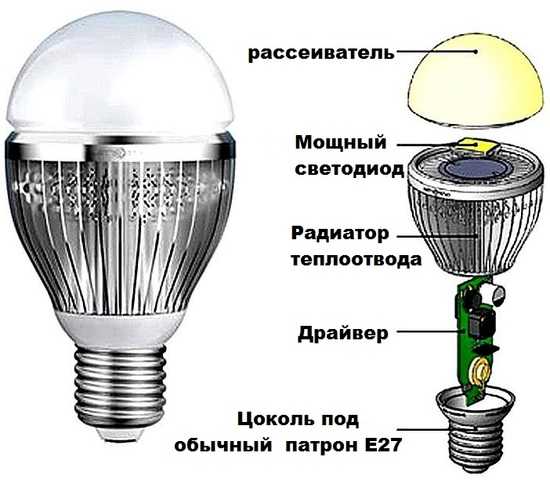

Устройство светодиодного светильника

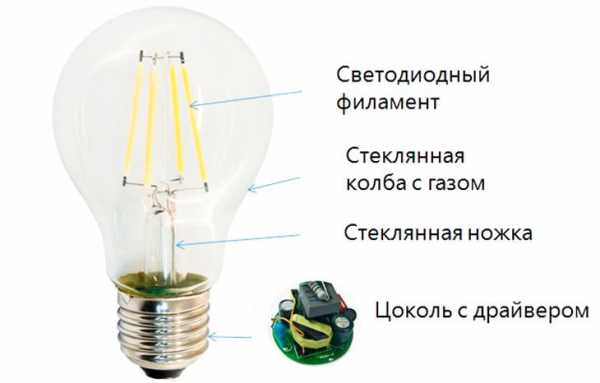

Лампа состоит из набора светодиодов, которые соответствуют суммарной мощности лампы, управляющей схемы и корпуса с отражателем. Светодиодные лампы, предназначенные для бытового использования, оборудуются стандартным цоколем Е14 или Е27 для замены обычных ламп накаливания. Количество светодиодов может быть различно – от одного до нескольких десятков, включенных в одну цепочку и подключенных к управляющей схеме через блок питания.

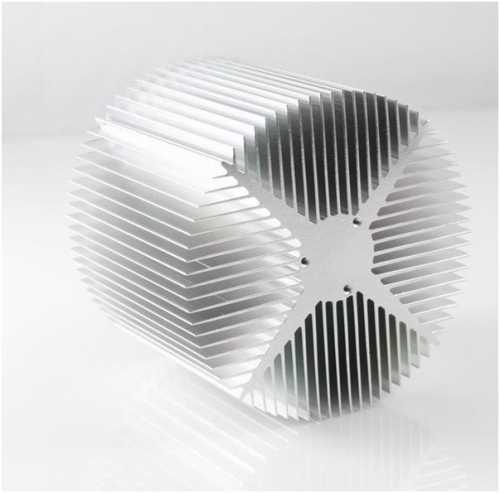

Так как светодиод при своей работе выделяет значительное количество тепла, его обязательно нужно охлаждать. Прекрасно справляются с отводом тепла радиаторы, к которым прикрепляются светодиоды. Следует обратить внимание, что в точке соприкосновения светодиода и радиатора должна использоваться специальная термопаста, обеспечивающая хорошую теплопередачу. В противном случае, при постоянном перегреве светодиода, его срок службы значительно сокращается.

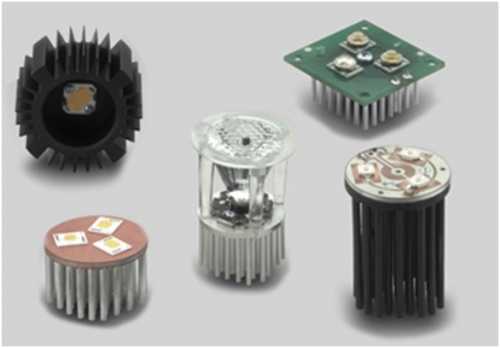

На фото представлено несколько видов радиаторов для светодиодов.


Схема светодиодного светильника

Обычная схема управления светодиодами в светильнике выглядит так:

На входе устанавливаются гасящий резистор и емкость – они исполняют роль понижающего блока питания. Далее, так как светодиоды питаются только постоянным током, устанавливается диодный мост, преобразующий переменное напряжение в постоянное. В представленной схеме все светодиоды соединены последовательно, но это не единственный способ их соединения. Такие «лампочки» можно соединить параллельно друг ко другу или смешанным способом, как показано ниже.

Параллельное соединение светодиодов. Обязательно последовательно к каждой лампе должен присоединяться токоограничивающий резистор для предохранения светодиода от пробоя.

Смешанное соединение светодиодов. В данном случае каждая группа из последовательно соединенных ламп соединена параллельно по отношению друг ко другу.

Недостатком последовательного соединения является то, что в случае выхода из строя одного элемента цепи, вся сборка не сможет работать, так как в цепи образовался обрыв. Если светодиод не просто перегорит, а произойдет его пробой, то в таком случае цепь не прервется, но так как напряжение питания осталось неизменным, а количество потребителей уменьшилось, они все начнут работать с перегрузкой и, в конце концов, перегорят. Это касается и схем смешанного соединения. Наиболее надежная в этом случае параллельная схема подключения светодиодного светильника, даже если выйдет из строя половина ламп, он сможет продолжать выполнять свои функции, пусть и не в полную силу. Но такие схемы наиболее дорогие, поэтому используются достаточно редко.

Как собрать светодиодный светильник?

Благодаря современным технологиям и разнообразию светодиодов, которые продаются в электротехнических магазинах и строительных супермаркетах, собрать светильник из светодиодов не представляет большого труда. Для начала нужно определиться, какой вид освещения предпочтителен для выбранного помещения. Например, если это коридор в прихожей, то нет необходимости устанавливать точечные светильники, а будет более эстетично использовать светодиодную ленту, которую вполне можно смонтировать самостоятельно, приклеив ее по периметру потолка.

Продается она полностью готовой к монтажу, с одной стороны ее конец закрыт заглушкой, предохраняющую контакты от окисления, а другая имеет выводные провода, которые присоединяются к блоку питания с соблюдением полярности. В зависимости длины ленты и, соответственно, ее мощности, необходимо подобрать блок питания (LED-драйвер), который бы смог питать всю цепочку без перегрузки. В одном метре такой ленты может быть размещено до 60 светодиодов. Как правило, выбирают блок питания, который имеет мощность на 10-15% выше номинальной нагрузки. Такие устройства крайне не рекомендуется закрывать в небольших нишах с ограниченной вентиляцией, так как LED-драйверы могут при своей работе выделять значительное количество тепла. Как вариант – использовать блоки питания с принудительной вентиляцией.

Если для прихожей вполне пойдет светодиодная лента, то для зала или спальни она окажется слишком неэффективной в качестве основного освещения. Ее в больших комнатах применяют как подсветку, а основные светильники располагают на потолке или стенах для максимального комфорта. При планировании  светодиодного освещения нужно учитывать площадь комнаты, высоту потолков в ней, оттенки поверхности стен и, соответственно, мощность ламп. Когда весь комплект оборудования будет закуплен, приступают к сборке светильников.

Для этого на радиаторе с нанесенной термопастой закрепляется светодиод. В случае, если площадь радиатора позволяет отводить тепло от нескольких ламп, допускается закрепление номинального количества светодиодов на нем. Как выбираются светильники светодиодные, статьи в интернете достаточно подробно описывают этот процесс. Главное, на что нужно обращать внимание – это их мощность и размеры. Так, одними из самых популярных считаются светодиоды SMD. Они имеют маркировку smd3528/1210, smd5050/5060 и smd5070 (наиболее мощные). Цифры в маркировке светодиодов означают их размер. Например, smd5050 имеет размер 5х5 мм, а smd5070 – 5х7 мм. Благодаря малым размерам подобные светодиоды применяются практически везде: в светодиодных лентах и светильниках, в линейках и в прочих осветительных приборах.

Светодиодные светильники разделяются на виды:

  • линейные,
  • потолочные,
  • настенные,
  • промышленные,
  • прожекторы,
  • подводного исполнения (для бассейнов и фонтанов),
  • светодиодные контроллеры (для реализации цветодинамики, например, на дискотеках или концертных выступлениях).



Светильники могут оснащаться датчиками движения, чтобы значительно увеличивать ресурс работы светодиодов, которые включаются лишь в то время, когда необходимо. Подобное оборудование отлично работает в подъездах домов, длинных коридорах офисов и в других местах, где постоянное освещение не является необходимостью.

Существуют готовые светильники, которые оборудованы радиаторами, рассчитанными на установленные в него светодиоды. Если знаний для самостоятельной сборки недостаточно, то можно воспользоваться готовыми решениями и приобрести, например, светодиодный светильник для дома – собранные светодиоды на радиаторах. Их заключают  в корпус, который может стать украшением любой квартиры.


Монтаж светодиодного светильника



Разнообразие светильников со светодиодами позволяет использовать их практически в любых местах, включая помещения с повышенной влажностью. Но светодиодные лампы при своей работе выделяют значительное количество тепла, поэтому следует исключить их установку на кухне над варочной плитой. От дополнительного нагрева и плохого отвода тепла светодиоды долго не прослужат и быстро выйдут из строя.

Отлично зарекомендовали себя светодиодные светильники в гостиных и спальных комнатах. Они великолепно и без особых проблем монтируются на любые поверхности. Вот так, например, происходит установка светодиодного светильника на натяжной потолок:

Руководствуясь данной несложной схемой, аналогичным образом устанавливаются такие светильники и на подвесные потолки из гипсокартона.

Но если в комнате, в которой планируется установить светодиодное освещение, потолки представляют собой монолитную бетонную плиту, тогда необходимо выбирать светильники накладного или подвесного типа.

В таком случае крепление светодиодного светильника или его подвесной конструкции происходит непосредственно на бетонную поверхность при помощи специальных отверстий в корпусе или других приспособлений.

Подключение светодиодного точечного светильника

Внимание! Все работы, связанные с подключением светильников к электросети, должны производиться с выключенным напряжением, во избежание поражения электрическим током!

Конечно же, чтобы подключить точечный светильник, необходимо проложить к месту его установки токоведущие провода. Если планируется установка подвесного или натяжного потолка, то в таком случае провод протягивается в гофрированный пластиковый рукав, который, в свою очередь, закрепляется скобами на потолке.



После прокладки всех проводов и установки LED-драйверов в удобном для их обслуживания месте с хорошей вентиляцией монтируется подвесной потолок. Далее аккуратно вырезаются в нем отверстия, соответствующие диаметру светильников и аккуратно выводятся провода, которые подключаются на клеммы светильника. После подключения лампы ее устанавливают в прорезанное отверстие, соблюдая осторожность, чтобы не сломать светильник или не повредить пленку натяжного потолка. Причем, если в комнате потолок  натяжной, то обязательно  на светильник устанавливаются термокольца, которые предотвращают перегрев пленки. А вот для гипсокартонных потолков эта процедура не обязательна.

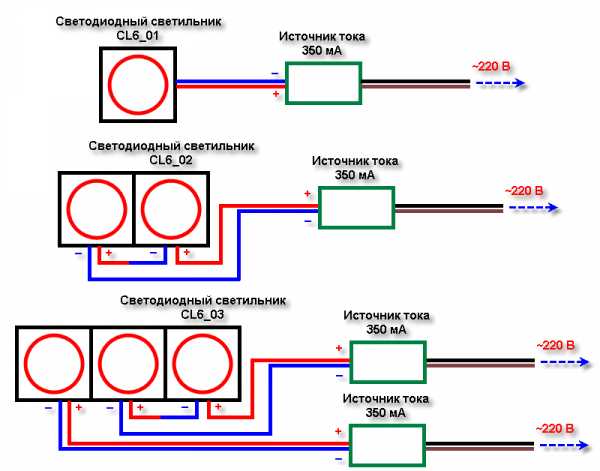

Подключение производится согласно схеме:

Если сборка светильников и их подключение выполнено правильно, то при подаче напряжения на блоки питания лампы должны зажечься.

Как заменить точечную лампу в светильнике?

Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

Чтобы заменить лампу точечного светильника, необходимо:

  • отключить напряжение в комнате или в квартире;
  • аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
  • бережно достать вышедшую из строя лампу и заменить ее на новую;
  • установить на место стекло и зафиксировать ее стопорным кольцом.



Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.

Цены на новостройки, квартиры в ипотеку для молодых семей. Вы можете выбрать планировку квартир по своему вкусу. Квартиры в балашихе отличный выбор.

strport.ru

монтаж потолочных диодных светильников в потолок, схема подключения

Содержание:

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.


Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.


Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.


Существует три принципиальных схемы соединения светодиодов в светильнике:

  • Последовательная;
  • Параллельная;
  • Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.


Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы. Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

  • Линейные;
  • Потолочные;
  • Настенные;
  • Промышленные;
  • Прожекторы;
  • Подводные;
  • Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

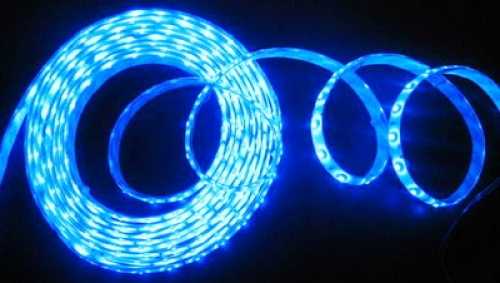

  1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
  2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
  3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
  4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка на потолок

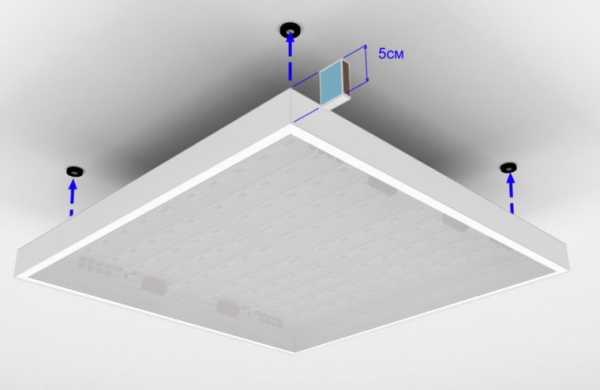

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.


Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

  • Сначала ножки крепятся к потолку;
  • Потом монтируется стойка;
  • Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
  • В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.


Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

  1. Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
  2. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае, если хотя бы одна из ламп перегорела, ее необходимо менять.


Технология замены лампы выглядит следующим образом:

  • В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
  • Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
  • Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
  • Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Установка потолочных светодиодных светильников – это сравнительно простой комплекс операций, для выполнения которых требуется минимальный набор навыков работы с электрическими сетями. Впрочем, работы по подключению и разводке коммуникаций лучше все же доверить специалистам – ошибки при монтаже могут привести к повреждению всей системы, поэтому их лучше не допускать.



pod-potol.com

Светодиодные потолочные светильники часть 2, работа над ошибками

Почти пять лет назад я публиковал обзор светильников, где рассказывал о проблемах с которыми тогда столкнулся и вот мне опять понадобились подобные светильники, но так как у меня уже есть печальный опыт знакомства с подобной продукцией, то в данном случае я подошел к их выбору немного по другому.

Для начала скажу, что понадобилось мне много светильников, в ванную комнату, прихожую и кухню, а чтобы не ломать голову то решил заказать одинаковые потолочные светильники.
Из того, что мне не понравилось в прошлый раз:
1. Мощность оказалась занижена, вместо 5 Ватт я получил 2.82
2. Из-за рефлектора на стенах были точки повышенной яркости, которые раздражали.

Но справедливости ради стоит сказать, что три из четырех светильников работают отлично до сих пор, четвертый пол года назад вышел из строя, проблема оказалась с самим светодиодным модулем СОВ, предположу что из-за перегрева так как светильник стоит над газовой плитой.

В общем на распродаже 11.11 я купил 24 светильника, со всеми купонами и т.п. они мне вышли в 180 долларов. Вы конечно спросите, а что, нельзя было купить их в оффлайне. Нет, я честно пытался найти что-то нормальное, но тот хлам, который мне предлагали за эти деньги меня категорически не устроил, у них даже не было нормального радиатора...
Альтернативным вариантом был галоген, мало того, даже проводка была под него заложена, т.е. все трансформаторы размещались в другом помещении, а к светильникам шел кабель 3х2.5мм.кв. Но потребляют они больше, да и нормальный держатель для ламп стоит порядка тех же 7-8 долларов, плюс сама галогенка, плюс трансформатор.

Продавец оказался немного странным, из-за большого количества я разбил заказ на три равные части, на трех получателей. Но он в итоге дал мне 6 треков, один из которых не работал. В итоге я получил 5 посылок в которых было не 8+8+8 как я изначально задумывал, а 6+6+4+4+4.
Коробочек вышло действительно много.

Состояние их варьировалось от очень аккуратного, до сильно помятого и даже мокрого (из одного пакета вода капала в буквальном смысле), но к счастью ничего в итоге не пострадало.

Сами светильники не пострадали потому, что были замотаны в полиэтиленовые пакеты, а драйверам просто повезло.

У продавца есть:
три варианта цвета свечения
два варианта цвета корпуса
четыре варианта мощности
два варианта - диммируемые или нет

Большей частью я заказывал серебристые - ссылка, и немного белых - ссылка.
Первая исправленная ошибка, светильники заказывал с запасом, мне надо было 19-20шт, думал взять 22, но если брать 23, то еще один выходил фактически бесплатно из-за скидок, потому купил 24.

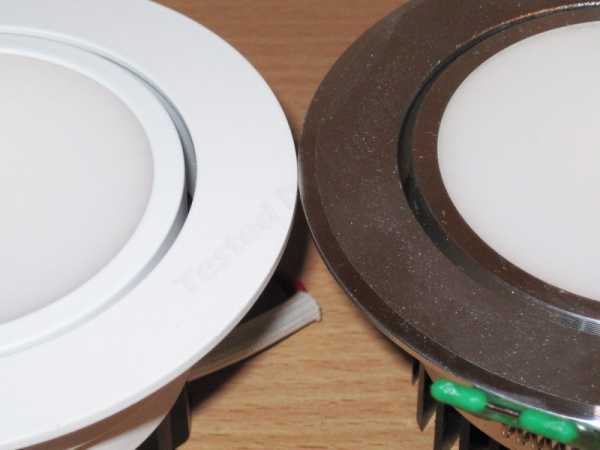

Форма немного отличается, у серебристых по торцу есть фаска, у белых ее нет, но по большому счету это непринципиально. Белые заказывал для прихожей, но покрутив в руках подумал, что мне они даже больше нравятся. Единственное что останавливало, ванная, побоялся что могут быть проблемы с крашеными. Также волновался что могут быть повреждения, была жалоба в отзывах, но все отлично, ни одной царапки.

Имеется возможность немного направлять свет за счет поворота светодиодного модуля относительно основания, в данном случае это скорее было просто приятным бонусом.

Здесь никакой работы над ошибками не было, в предыдущих тоже были хорошие радиаторы, эти выбирал также исходя из его размеров, светодиоды должны хорошо охлаждаться.

Размеры светильников зависят от мощности, у продавца есть 5, 7, 10 и 12 Ватт, я покупал все на 10 Ватт, соответственно получил такие размеры:
1. Основание без пружин
2. Основание с пружинами
3. Наружный диаметр
4. Высота.

Драйвер подключается при помощи разъема, провода от светильника дополнительно изолированы тряпичной трубкой.

Отключаем пока драйвер и лезем внутрь. Изначально я пытался открутить радиатор, но он не хотел откручиваться, пришлось выкрутить пару винтов которые крепят между собой основание и светодиодный модуль.

Затем просто выкручиваем радиатор вместе с рефлектором и вынимаем светорассеиватель.

Вот в светорассеивателе и кроется вторая работа над ошибками, в прошлый раз блики от рефлектора были отчетливо видны на стенах из-за чего казалось что она или грязная или просто такие странные обои.

Конструкция "на отвяжись", СОВ просто приклеен к радиатору, а рефлектор в свою очередь приклеен к СОВ матрице. У предыдущих мне нравилось больше.

Светодиодный модуль состоит из 20 мелких светодиодов размещенных на одном основании и залитых одной массой. Соединение (как я потом выяснил) 2P10S, т.е. 10 последовательно.

Драйверы в немного смешных корпусах, у них даже есть имитация шлицов пластмассовых винтов на пластмассовых "клемниках" 🙂
Заявленный ток 300мА, что при напряжении в 33 Вольта и должно дать заявленные 10 Ватт.

Разбираются очень просто, на нижней крышке есть пара отверстий для крепления драйвера.

Платки очень мелкие, существенно меньше самого корпуса.

Впрочем для заявленных 10 Ватт они имеют неплохой трансформатор и общую конструкцию.

1. По входу стоит конденсатор я заявленной емкостью 10 мкФ, что нормально для нашей сети и заявленной мощности.
2. Вместо предохранителя стоит резистор.
3. Собран драйвер на базе ШИМ контроллера FT8350.
4. По выходу есть конденсатор 47мкФ 50 Вольт, причем параллельно ему стоит резистор и даже не забыли межобмоточный конденсатор для снижения помех в эфир.

В интернете я нашел как даташит, так и вариант применения.

В даташите была и типовая схема включения.

Но мало того, выяснилось что плата моих драйверов один в один с тем что указано в описании.

Здесь же указаны рабочие температуры и КПД при разном напряжении питания и выходе под 12 последовательно включенных светодиодов с током в 250 мА. Все на китайском, но в принципе понять где что вполне реально.

Перед подтверждением получения все 24 светильника были проверены. У одного внутри корпуса драйвера болтался выходной конденсатор, то ли выпаялся, то ли не был запаян, в остальном ни одной проблемы.

Свет равномерный, здесь вопросов нет, правда дается это уменьшенным световым потоком, рассеиватель довольно плотный.

У продавца было три варианта цветовой температуры, холодный, теплый и нейтральный, я выбрал теплый так как знаю что холодный обычно слишком холодный, а теплый подходил больше под отделку также выполненную в теплых тонах.
В принципе я примерно что хотел, то и получил, но при детальном рассмотрении можно заметить что цвет отдает зеленым, в реальности немного меньше, но все равно.
Слева фото при обычном освещении ЛН и автоматической калибровке ББ по листу бумаги, справа тот же лист с освещением этим светильником без повторной коррекции ББ.

Третья работа над ошибками. Так как я прекрасно понимал что заявленной мощности все равно не будет, то вместо 7 Ватт брал светильник на 10 Ватт.
Вооще цепочка выглядит немного по другому, мне надо было около 5 Ватт, но для надежности я думал снизить с 7 до 5, но так как реальных 7 обычно нет, то брал на 10 🙂

В реальности оказалось что мощность близка к заявленной.
1, 2. Потребление от сети 9 Ватт в самом начале и 9.3-9.4 через минуту прогрева, дальше мощность не меняется.
3, 4. Напряжение на модуле по мере прогрева немного падает и составляет около 30.8 Вольта
5, 6. Ток по мере про

www.kirich.blog

Светодиодные потолочные светильники LED

Светодиодные потолочные светильники отличаются большим многообразием, позволяя грамотно распланировать освещение, повысить эргономику пространства. В зависимости от типа светильников можно организовать вспомогательное или основное освещение, составив схему размещения отдельных ламп.

В этой статье:

Устройство и принцип работы LED лампы

Современные светодиодные потолочные светильники отличаются простой и надежной конструкцией. Устройство конструкции LED включает в себя следующие элементы:

  1. Кристалл. Это основной рабочий элемент прибора, который излучает ровный свет видимого спектра. В зависимости от вида кристалла световой поток может быть белым теплым, холодным или нейтральным, приобретать синий, зеленый, красный оттенки.
  2. Радиатор. Этот элемент используется для отвода тепла, вырабатываемого лампой при ее работе. Теплоотвод необходим для продления эксплуатационных сроков светильника и сохранения уровня яркости на одном уровне.
  3. Рассеивающая линза. Эта деталь устанавливается для герметизации кристалла, обеспечивая эффективную работу устройства.
  4. Контакты для электроснабжения кристалла. Обычно изготавливаются из драгоценных металлов, что и становится причиной довольно высокой цены на LED системы для освещения.
  5. Электронная плата, необходимая для управления устройством.

Устройство светодиодной лампы Filament

Внешний вид светильника может быть самым разнообразным, что открывает широчайшие возможности для его использования. Потолочные LED приборы чаще всего выполняются в виде классических люстр, но все более востребованными становятся панели и ленты, позволяющие создавать индивидуальные осветительные системы практически для любого современного интерьера, жилых и коммерческих помещений.

Виды потолочных LED светильников

Потолочные LED светильники отличаются большим многообразием, что касается не только дизайна, но и конструктивных особенностей. Но чаще всего подобные осветительные приборы разделяются по типу монтажа на две большие группы:

  • накладные;
  • встраиваемые.

Накладные светильники обычно крепятся на поверхность потолка при помощи дюбелей и саморезов, их можно использовать для потолков любого типа. Встраиваемые устройства незаменимы для натяжных и гипсокартонных потолков, арматура таких осветительных приборов находится выше уровня декоративной поверхности потолка. Плафон светильника может выступать над поверхностью потолка, находиться вровень с ней или быть немного утопленным.

Установка накладного потолочного светильника

При выборе накладных моделей очень важно учитывать способ его монтажа и возможность маскировки крепежной арматуры. При выборе систем для натяжных или подвесных потолков следует предусмотреть наличие достаточного пространства для охлаждения корпуса лампы.

Накладной потолочный светильник имеет стационарный корпус или подвижные детали, что позволяет создать направленный световой поток. Подобный вариант является лучшим для зонирования пространства и организации основного освещения. Накладные осветительные приборы могут использоваться для любого помещения, но наиболее востребованы они для кухонь, санузлов, прихожих, балконов.

Особенностью конструкции является то, что плафон и арматура полностью находятся на поверхности и не скрываются. Модельный ряд LED светильников этого типа очень большой, что позволяет легко организовать правильное освещение для квартиры, учитывая особенности стилистики интерьера.

Встраиваемые светильники

Встраиваемые светильники, крепежная арматура которых находится выше уровня декоративного покрытия натяжного или навесного потолка, разделяются на такие виды:

  • с неподвижными рефлекторами;
  • с поворотными плафонами;
  • с частично выступающими декоративными элементами;
  • полностью встраиваемые.

Для встраиваемых потолочных светильников светодиодных могут использоваться различные методы монтажа, что зависит от конструкции модели и требований к ее расположению. Чаще всего используются точечные с неподвижными плафонами или модели, световой поток которых можно направлять в нужную сторону по деланию. Это позволяет организовать вспомогательную подсветку, учитывая особенности интерьера и правильно зонируя пространство.

Встраиваемые лампы будут незаменимы для правильного зонирования пространства, но они не могут выполнять роль основного «заливающего» освещения.

Для полностью скрытых систем ЛЕД характерен вертикальный световой поток, при помощи которого освещается конкретный участок пола, при этом сами лампы не видны. Точечные частично встраиваемые светильники создают единое световое поле для пространства, улучшая эргономику комнаты и создавая необычные визуальные эффекты. Большой популярностью пользуются системы, позволяющие создать имитацию «звездного» неба – это миниатюрные полностью или частично встраиваемые LED лампочки, которые крепятся на потолке в определенном порядке.

Встраиваемые точечные потолочные светильники

Еще одной разновидностью системы освещения при помощи LED являются светильники в виде больших прямоугольных панелей. Это ультратонкие конструкции, обеспечивающие яркий световой поток и используемые для помещений с низкими потолками. Чаще всего этот вариант применяется для прихожих, холлов или гостиных, где необходим яркий, хороший свет.

Схемы размещения

Чтобы правильно расположить светильники потолочные светодиодные, необходимо учитывать назначение и особенности помещения. К примеру, классические люстры используются не для всех помещений, в санузлах, прихожих или на балконах более полезными будут лампы накладные лампы направленного света.

Для спальни надо использовать неяркий, рассеивающий свет с теплым, желтоватым оттенком. Оптимальным вариантом будут споты, располагаемые вдоль стен или напротив кровати. Если все же используется люстра, то она должна находиться в центре потолка, в дополнительные светильники – вдоль длинных стен. Такие же правила можно использовать для детских комнат, но при этом не стоит забывать о выделении хорошо освещаемой зоны для игр или учебы.

Для гостиных можно использовать многовариантное освещение, включая карнизную подсветку, комбинирование накладных и встраиваемых ламп. Большой популярностью пользуется освещение, уровень яркости которого можно регулировать, создавая по желанию полумрак или включая его на полную мощность. Кроме того, для гостиных при помощи световых систем можно зонировать общее пространство, использовать двухъярусное освещение.

Для кухонь применяются различные виды светильников, для рабочей зоны они должны давать направленный яркий свет, для обеденной – мягкий рассеивающий. Это многовариантное освещение, для которого используются различные типы потолочных систем с различной температурой светового потока.

Итог

Потолочные ЛЕД светильники отличаются большим многообразием, что позволяет создавать индивидуальное освещение для любого помещения. Но при выборе следует учитывать назначение комнаты, требуемый уровень освещения и особенности монтажа на потолке.

cdelct.ru

Изучаем потолочные светодиодные люстры, работающие с пультами дистанционного управления

На смену устаревшим источникам освещения приходят новые. Современные люстры в стиле хай-тек и даже классические образцы работают по технологии LED (ЛЕД). Англоязычная аббревиатура расшифровывается как «light-emitting diode» — светодиоды. И вот их главные преимущества:

Этого вполне достаточно, чтобы вытеснить с рынка лампы накаливания. Дополнительный плюс состоит в том, что светотехника работает с пультами дистанционного управления (ПДУ). Необходимость идти к выключателю в дальнем конце комнаты отпадает, а лень, как известно, двигатель прогресса.

Расскажем о том, как выбрать и подключить потолочную LED-люстру. Но сначала покажем, как она выглядит в интерьерах.

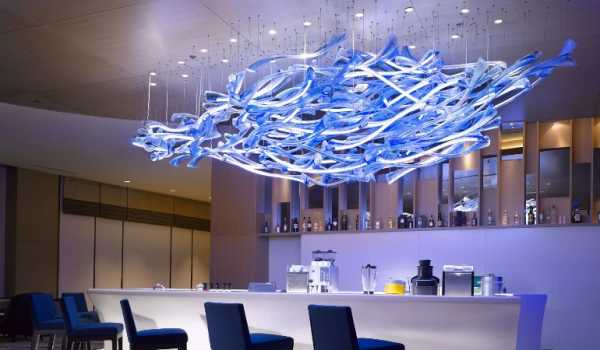

Фото светодиодных люстр в интерьерах

Есть 4 фактора, которые следует объективно рассмотреть во время работы
над дизайном интерьера:

  • Стиль.

  • Размер.

  • Цвет.

  • Форма.

Стиль необходимо выбирать в соответствии с общим проектом комнаты. Классическая люстра будет неуместной деталью в помещении с современным оформлением. Главное — сочетаемость. Пример можно увидеть на фото:

Размер прибора с пультом дистанционного управления можно определить по формулам:

  1. Диаметр: (ширина комнаты, м + длина комнаты, м) × 10 = диаметр люстры в сантиметрах. Например: (3 м + 4 м) × 10 = 70 см.

  2. Высота: высота комнаты, см / 4 = высота источника света в сантиметрах. Пример: 300 см / 4 = 75 см максимум.

Приведенные формулы — это просто шаблоны, допускается отходить от них как в большую, так и в меньшую стороны.

Цвет специалисты по оформлению выбирают на основе двух подходов: полное растворение в интерьере и акцентирование. В первом случае оттенок прибора должен быть полупрозрачным, незаметным, а во втором софит следует ярко выделить на общем фоне.

Форма тоже зависит от общих пропорций. Круглые люстры гармонично вписываются почти в любое помещение, а вот квадратные в овальных комнатах смотрятся нелепо.

Количество потолочных светильников определяется по соотношению длины и ширины помещения. Если оно равняется 2:1 или больше, следует подумать об установке дополнительного источника света в комнате. Рекомендация особенно актуальна для длинных коридоров и прихожих.

Устройство светодиодных люстр

Светодиодные бытовые люстры состоят из 6 основных элементов:

  1. Крепежный узел. Планка или крестовина, которая монтируется на потолок, плюс винты.

  2. Блок управления. Контроллеры, печатные платы, провода, понижающие трансформаторы.

  3. Радиоприемник. Сенсор и схема для приема сигнала от ПДУ.

  4. Осветительный сегмент. Патроны под лампы и гнезда для установки светодиодов.

  5. Пульт дистанционного управления.

  6. Декор. Дополнительные детали для украшения.

Кроме того, в приборе может быть установлена система проигрывания музыки со звуковыми колонками или ленточная подсветка.

Основные функции

Осветительный контур радиоуправляемых LED-ламп начальной и средней ценовой категории состоит из 3 частей. Это позволяет гибко регулировать уровень света в комнате. Пульт дистанционного управления полностью заменяет стационарный диммер.

Большая часть продукции рассчитана на 4 режима работы:

  • A. Включены все лампы.

  • B. Работает второй световой контур.

  • C. Функционирует третий контур.

  • D. Все лампы выключены.

В зависимости от стоимости и модели люстры режимов работы может быть больше. В продаже есть устройства с 2, 3, 4 и 6 каналами.

Схемы подключения

Основной компонент осветительного прибора — блок радиоуправления, или Wireless switch. Для примера возьмем контроллер от Elektrostandard серии Y. К нему и нужно подключать электропитание. Дальнейшая разводка на момент покупки уже будет выполнена на заводе во время сборки продукции.

Большинство домов и квартир на территории СНГ оборудовано однофазной проводкой. Нулевой (N) и фазный (L) провода есть всегда, а вот заземляющий ноль — редкость. Если его нет, то место в клеммной колодке можно оставить свободным. Вот схема для подключения 2-канального контроллера Y2:

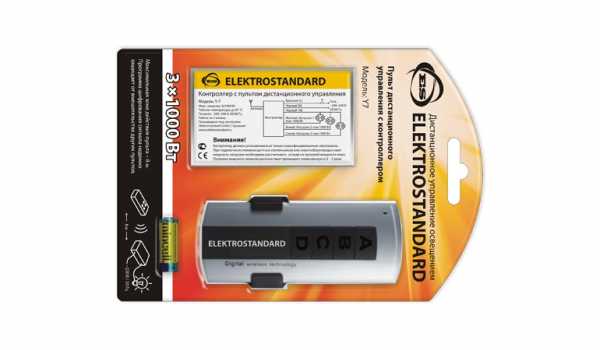

В случае с 3-канальным блоком Y7 (это не опечатка, таков порядок маркировки) схема будет выглядеть так:

При использовании 4-канального приемника Y4:

Самый функциональный 6-канальный Wireless switch Y6 подключается таким образом:

К стационарному выключателю обязательно следует подводить фазный, а не нулевой провод. Наличие напряжения можно проверить с помощью индикаторной отвертки.

Критерии выбора

Осталось назвать критерии, которые помогут выбрать подходящую светодиодную бытовую люстру. Их всего 3:

  1. Радиус пульта дистанционного управления. В маленьком помещении хватит моделей, рассчитанных на дальность до 8 метров, но для дома с просторными комнатами этого будет мало.

  2. Мощность и яркость источника освещения. Этот вопрос мы подробно разбирали в следующей статье: как выбрать светодиодные лампочки по таблице мощности.

  3. Тип конструкции. Даже LED-приборы нагреваются и могут повредить полотно натяжного потолка. Поэтому необходимо узнать рабочую температуру будущей люстры.

На видео представлена дополнительная информация о продукции с радиоуправлением:

Мы достаточно подробно рассказали о конструкции люстр, работающих на светодиодах, рассмотрели основные схемы подключения и опубликовали фото удачных изделий. Теперь читателям будет проще выбрать идеальный прибор для своего помещения.




bydom.ru

Устройство, схема подключения светодиодного светильника

Самым эффективным способом сокращения электропотребления в быту является переход на искусственное освещение помещений в доме или квартире с использованием светодиодов, которые из всех типов ламп являются самыми высокоэффективными. Например, по сравнению с обычной лампой накаливания их энергопотребление более чем в 10 раз меньше при одинаковом световом потоке.

А кроме того светодиодные лампы во много раз превосходят люминесцентные энергосберегающие по сроку службы. Устанавливая светодиодные светильники Вы содействуйте сохранению  окружающей среды благодаря тому, что сокращается выделение продуктов горения топлива  в атмосферу от работы электростанций.


К основным достоинствам светодиодов относятся: экономичность, компактность, простота установки и отсутствие вредного влияния как на человека, так и природу. Будущее именно за ними и Я уверен,  что они вскоре вытеснят популярные сегодня компактные энергосберегающие лампы, у которых КПД и срок службы гораздо меньше.

Главный недостаток, который сдерживает всеобщее применение светодиодных светильников- это их цена. В Минске качественный светодиодный светильник дешевле, чем за 50 у. е. не найти, но уже наметилась тенденция по снижению цен на светодиодную продукцию. На лампочки уже  значительно снизились цены и они приближаются к энергосберегающим. Например, месяц назад Я заказал на известном китайском аукционе светодиодные лампы по цене 6 у. е.  за штуку, которые светят как 75 Вт лампа накаливания, а потребляют всего 5 Ватт электроэнергии.

Устройство светодиодного светильника.

Светильник состоит из корпуса с отражателем и набора небольших светодиодов. Светодиоды сильно греются, поэтому для их охлаждения используются специальный радиатор. На место соприкосновения светодиода и радиатора наносится термопаста, улучшающая контакт между ними, а значит и отвод тепла. Перегрев приводит к преждевременной поломке светодиодов, поэтому всегда при установке своими руками учитывайте, что должно быть свободное место вокруг радиатора и желательно не замкнутое.

Не устанавливайте светодиодный светильник возле нагревающихся поверхностей, приборов  и т. п.

Сумма  мощностей всех светодиодов и будет составлять общую мощность светильника. Количество светодиодов может варьироваться от одного до нескольких десятков, которые включаются в одну общую электрическую цепь и управляемой специально собранной схемой, подключенной через блок питания.

Если Вам необходимо функция диммирования или изменение уровня яркости, то Вам понадобятся специальные регуляторы и лампы с функцией диммирования. Подробнее об этом читайте в следующей нашей статье.

При выборе светодиодного светильника необходимо учитывать доступность ламп для замены, особенно обращаем внимание на тип цоколя (патрона). Прежде чем отправляться за покупкой в магазин рекомендую прочитать нашу статью «Как правильно выбрать светильник или люстру для дома«.

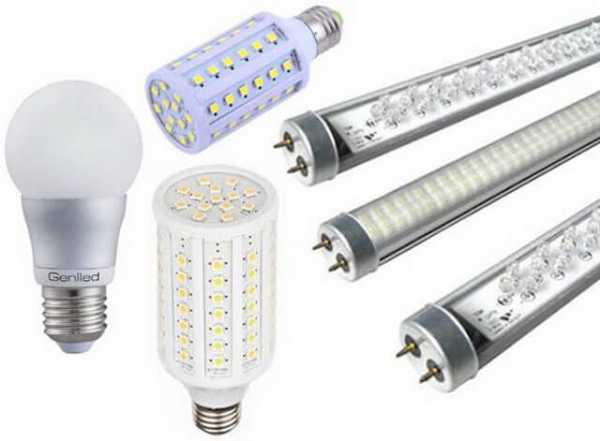

Светодиодная лампа на 220 Вольт состоит, как правило из одного или нескольких сверхъярких светодиодов, которые защищает светорассеиватель или пластиковая колба. К патрону подключается драйвер или электронная схема преобразования электрического тока и питания светодиодов. За отвод тепла отвечает радиатор, который устанавливается под светодиодом.

Как подключить светодиодный светильник

Светодиоды работают на постоянном токе! Внимание! Обращайте внимание при покупке на рабочее напряжение светодиодной лампы, если рабочее напряжение равно 220 Вольт, то значит схема блока питания встроена в лампу и Вы можете напрямую подключить ее к электросети дома или квартиры по общей схеме подключения светильника или люстры.

А если светодиодный светильник или лампа на 12 или 24 Вольта, то  для нормальной его работы необходимо переменное напряжение 220 Вольт преобразовать в постоянное и уменьшить до необходимой величины, а для этого нужно собрать диодный мостик и установить гасящий резистор и емкость. Я рекомендую использовать вместо всего этого покупной блок питания заводской конструкции, который надежен, безопасен и долговечен.

При покупке блока питания главное, на что необходимо обратить внимание- это на величину выходного напряжения (12/24 В) и максимально допустимой величины тока (350 /  700 mA  и др. )

Необходимые данные Вы найдете в инструкции к светильнику или благодаря надписям на нем или лампе. Мощность блока питания лучше брать не меньше, чем с 20 процентным запасом. Для перевода в Ватты необходимо Миллиамперы умножить на 1000 для перевода в Амперы, а затем амперы умножить на рабочее напряжение, полученная величина и будет мощностью, потребляемой светильником или лампой.

Прежде, чем приступать к подключению светильника во избежание его поломки убедитесь, что блок питания не подключен к электросети.

Подключение производится к источнику питания со строгим соблюдением полярности «-» и «+».

Если необходимо подключить несколько светодиодных светильников к одному блоку питания, тогда соединяем их параллельно: плюсовые провода от всех светильников подключаются к  «плюсу» блока питания, а к «минусу»- минусовые выводы (как изображено на схеме).



Помните! Максимальное  количество  светильников, подключаемых к одному блоку питания в общей сумме не должно превышать его мощности! А сечение используемых электрических проводов или кабелей должно быть достаточным для прохождения соответствующей силы тока!

 Из своей многолетней практики электрика отмечу, что не стоит покупать светодиодные светильники или лампы на 12 или 24 В для дома. Гораздо проще купить и подключить своими руками обыкновенный накладной, встраиваемый светильник или люстру. Для них практически под все распространенные цоколи или патроны выпускаются светодиодные лампы на 220 Вольт, которым не нужен для подключения блок питания. Они подключаются на прямую к электропроводке, так же как и лампы накаливания или компактные энергосберегающие.

jelektro.ru

Устройство потолочного светодиодного светильника – Устройство светодиодных потолочных светильников

Отправить ответ

avatar
  Подписаться
Уведомление о
