Полиэтиленовые трубы для водопровода и другие приемлемые варианты

Из чего делают водопроводные трубы

В стандартный набор «трубных» конструкционных материалов входят следующие разновидности:

  • Железоуглеродистые сплавы (сталь обычная и легированная, чугун).
  • Цветные металлы (медь, алюминий, титан).
  • Полимеры (полиэтилен, полипропилен, поливинилхлорид).

Однако в водопроводный сегмент рынка трубной арматуры попадают далеко не все вышеупомянутые материалы. Поскольку помимо прочности и относительной дешевизны они должны обладать еще и определенной степенью инертности к прокачиваемой среде – воде.

Поэтому типовая водопроводная арматура изготавливается из следующего набора  материалов:

  • Конструкционной и легированной стали.
  • Сшитого и ординарного полиэтилена.
  • Полипропилена рандом-, блоксополимерного типа.
  • Непластифицированного и хлорированного поливинилхлорида.
  • Композитного материала «металлопластик», состоящего из сшитого полиэтилена (внутренний слой), алюминия (армирующая вставка) и ординарного полиэтилена (внешняя оболочка).
  • Композитных полимеров, созданных на основе двух-трех разновидностей пластика.

Причем эти конструкционные материалы порождают совершенно разные виды труб для водопровода, демонстрирующие разные свойства, которые могут и ослабить, и усилить эксплуатационные характеристики трубопровода.

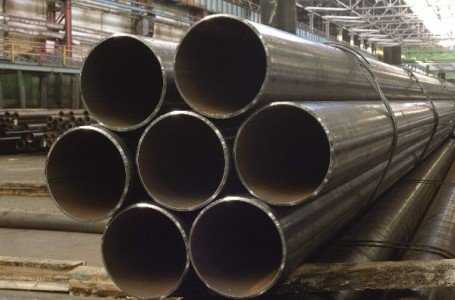

Металлические водопроводные трубы

Уточним сразу — чугунные конструкции для водопровода – это скорее исключение из правил, чем норма. Ведь даже ковкий чугун отличается минимальной пластичностью и лопается от одного случайного удара. Но в свое время чугун служил «верой и правдой» буквально во всех системах водоснабжения. И поскольку он «живет» до 60-80 лет, вы еще можете встретить эти раритеты в старых системах. Однако в современных трубопроводах чугун уже давно вытеснен пластиком. Поэтому чугунную арматуру мы рассматривать не будем.

Стальные водогазопроводные и водопроводные трубы – это скорее «славное прошлое», чем «светлое будущее». Как и чугун, сталь доживает свой век лишь в старых бытовых  трубопроводах. Но в промышленном сегменте сталь вне конкуренции. Ведь они выдерживают очень высокие эксплуатационные нагрузки – давление в сотни атмосфер и температура до 300-400 градусов Цельсия,  и не пасуют перед самыми агрессивными средами. Например, сквозь трубу из нержавеющей стали можно прокачать не только воду, но и разогретую серную кислоту, 60-процентной концентрации.

Кроме того, сталь хорошо держит как поперечную, так и продольную нагрузку. Поэтому в «стояках» (длинных вертикальных участках трубопровода) многоэтажных домов используется только такая арматура. Еще один «козырь» стальных труб – минимальная линейная деформация. Они не провисают от горячей воды, как пластиковые. Поэтому в разводке систем отопления и в «горячих» водопроводах стоит использовать именно стальную арматуру.

Словом, если вам нужна прочность и долговечность – выбирайте стальные трубы. Но не забывайте о необходимости защищать такую арматуру от коррозии – используйте грунтующие составы или покупайте оцинкованные или легированные хромом (нержавеющие) конструкции.  Кроме того, у стальных трубопроводов очень сложная технология монтажа. Их элементы собираются с помощью резьбовых муфт или сварочных швов.

Габариты сечения стальных труб колеблются в пределах от 6 до 150 миллиметров. Предпочтительный пропускной диаметр выбирайте из ряда 15, 20, 25, 32 мм.

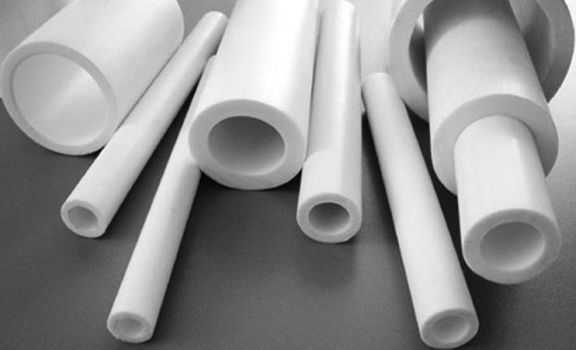

ПВХ, ПП и ПЭ трубы для водопровода

Из конструкционных полимеров изготавливают до 90 процентов всей трубной арматуры. Ведь пластик инертен практически к любой среде. Он не ржавеет, не гниет, не лопается от мороза. Поэтому в питьевых трубопроводах нужна именно такая арматура.

При этом пластиковые конструкции очень легко монтировать. Например, полипропиленовую (ПП) арматуру можно соединить с помощью пайки (сварки), расплавив муфту и трубу – после затвердения полимерные цепочки соединяемых деталей перемешаются, формируя очень прочный шов. А поливинилхлоридные (ПВХ)   можно попросту склеить, нанеся особый состав на трубу и внутреннюю поверхность муфты. Ну а полиэтиленовые (ПЭ) трубы можно и клеить, и паять на муфту и даже сваривать встык.

Правда, трубы ПВХ для водопровода практически не используются – ведь они не могут выдержать серьезное давление и ударные нагрузки из-за проблем с пластичностью. Поливинилхлорид – это своеобразный аналог чугуна в мире полимеров. Поэтому он подойдет для канализационных сетей или водопроводов со слабым напором.

У полиэтилена иной недостаток – арматура из этого материала не держит форму. Поэтому ПЭ трубы чаще всего закапывают в землю. Там пластичный полиэтилен может противостоять даже сейсмическим толчкам и локальным подвижкам грунта. А еще из полиэтиленовых можно собрать временный «садовый» водопровод или постоянную систему полива.

Полипропиленовые трубы обладают заметной прочностью и могут выдержать относительно высокую ударную нагрузку. Поэтому их можно использовать во внутренних сетях водоснабжения малоэтажных строений, рассчитанных на давление до 10-15 атмосфер. Кроме того, полипропилен можно использовать даже в системах горячего водоснабжения. Ведь такая арматура сохраняет свою форму даже при перекачке воды, разогретой до 70-90 градусов Цельсия.

Габариты сечения полимерных водопроводных труб колеблются в пределах  от 10 до 1600 миллиметров. Но для домашнего водопровода стоит использовать либо 16-миллиметровую «внешнюю», либо «подземную» арматуру диаметром 25-32 миллиметра.

Композитные водопроводные трубы

Композитная арматура для водопровода появилась на рынке труб относительно недавно. В 90-х годах прошлого века мы познакомились с металопластиком (PE-X – AL – PE), а сначала «нулевых» в открытой продаже появились двухслойные гофрированные трубы торговой марки «Корсис». Причем металлопластиковая арматура ориентирована на внутренний сегмент трубопроводов. А гофрированные трубы – на подземную линию.

В трехслойном металлопластике производителю удалось объединить сочетание жесткости и прочности стальной арматуры с  инертностью и долговечностью полимерных конструкций. Ведь внутренний слой ее изготавливают из термостойкого сшитого полиэтилена, способно выдержать контакт с жидкостью, разогретой до 120 градусов Цельсия. Алюминиевая фольга, из которой изготавливают армирующий слой,  гарантирует стабильность формы  и при температурных колебаниях, и при скачках давления до 20 атмосфер. Внешний слой из ординарного полиэтилена гасит вибрацию и частично нивелирует ударную нагрузку.

Гофрированные трубы производят из двух сортов пластика. Сердцевину готовят из сшитого полиэтилена или полипропилена, а наружный слой – из ординарного полиэтилена. Словом, конструкция напоминает металлопластиковую трубу. Только в качестве армирующего каркаса используется не алюминиевая фольга, а ребра жесткости гофрированной оболочки. Поэтому их  можно заглубить в грунт до отметки 16-18 метров. Кроме того, максимальный диаметр таких труб измеряется десятками сантиметров. В итоге гофрированная арматура – это лучшая основа для промышленной или коммунальной магистрали, с помощью которой можно снабжать водой целый поселок.

Технология сборки металлопластиковых трубопроводов предполагает монтаж на пресс-фитинги или обжимную (резьбовую) соединительную арматуру. Со сборкой металлопластикового трубопровода справится даже подросток. Монтаж гофрированных труб предполагает сборку в раструб с использованием промышленных паяльников или специализированных сварочных аппаратов.

Габариты сечения металлопластиковых труб колеблются в пределах от 14 до 110 миллиметров. Но под резьбовой монтаж можно использовать только варианты с пропускным диаметром до 63 миллиметров. Впрочем, в большинство трубопроводов собирают из арматуры диаметром 16-32 миллиметра.

Подведем итоги

Арматура на поверхности и труба для водопровода в земле должны продемонстрировать совершенно разные эксплуатационные характеристики. Ведь они «живут» в разных условиях.

Поэтому для надземных сегментов трубопровода мы можем порекомендовать следующие типы арматуры:

  • ПВХ и ПП трубы – они инертны к воде, обладают достаточной степенью кольцевой жесткости и легко монтируются.
  • Нержавеющие и оцинкованные материалы для водопровода – они не ржавеют, демонстрируют наивысшую прочность, но сборку стального водопровода нельзя назвать простой.
  • Металлопластиковые  – они демонстрируют завидное долголетие, легко монтируются и обладают сравнительно высокой кольцевой жесткостью.

А вот для подземной ветви трубопровода лучше всего подойдет  следующего типа:

  • Композитная гофрированная труба для водопровода  — ее можно погрузить в грунт на 12-15 метров и она не боится коррозии.
  • Полиэтиленовая  не реагирует на  подвижки грунта, не ржавеет, не лопается при замерзании воды и «укладывается» на глубину 6-8 метров.

Ну вот, собственно, и все. Теперь вы знаете, какие трубы выбрать для водопровода.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Как выбрать правильно ПВХ трубы для водопровода

Выбираем ПВХ трубы для водопровода

Содержание статьи

Сегодня большое распространение получили именно ПВХ трубы. Чтобы правильно выбрать ПВХ трубы для водопровода и отопления, важно учитывать не только тип выбираемой трубы, но и возможность использовать данный материал в бытовых целях и для горячего водоснабжения.

Трубы ППР, чаще всего встречающиеся в современном водоснабжении, зарекомендовали себя как наиболее надёжные и удобные.

Они состоят из труб различных диаметров: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, и т.д. А так же различных фитингов в виде колен, тройников, муфт. Существуют и переходники с металла на ППР.

Свариваются все элементы ППР между собой при помощи аппарата полифузионной сварки (паяльника). Получается в результате шов, разорвать который после застывания нет никакой возможности, поскольку он абсолютно герметичен.

Как выбрать правильно ПВХ трубы для водопровода

При соблюдении всех правил и технологий. Скрепление происходит на молекулярном уровне. Во всех остальных вариантах полимерных труб для скрепления и герметизации применяется материал, чужеродный по своему составу к составу основного материала. Это клей или резиновая манжета.

Трубы ППР различаются между собой по диаметру и специальному значению PN. Для горячей воды используется только труба со значением PN не ниже 20. Для холодной трубы подходит PN 16. Или даже PN 10.

Колена — у колен бывает угол 90 и 45 градусов. Все фитинги в диаметре соответствуют диаметру трубы, с которой свариваются. Для удобства монтажа систем существуют переходные колена. С одного диаметра на другой. Или с ППР на металл. Причём для установки смесителя в ванну есть специальные переходные колена с креплениями.

Выбор ПВХ трубы для горячей и холодной воды

Тройники ПВХ. Предназначены для изготовления привода воды к какому-нибудь устройству. Например, к смесителю. Так же есть переходные тройники с одного на другой диаметр или на металл.

Муфты ПВХ — предназначены для соединения или же ремонта водопровода. Существуют переходные муфты. Аналогично с коленами и тройниками.

Технология сварки ППР своими руками

Технология сварки ППР несложна. Как правило, навык нарабатывается очень быстро.

  • Вставили с одной стороны насадки трубу, а с другой — фитинг.
  • Выждали положенное время нагрева.
  • Отсоединили от паяльника трубу и фитинг.
  • Соединили трубу и фитинг между собой. На месте стыка должен образоваться своеобразный наплыв.

Главное строго следить за соблюдением основных правил технологии. А они заключаются в следующем:

  • Временная выдержка при сварке зависит от диаметра трубы. К примеру, выдержка при диаметре 20 мм. Составляет около 7 секунд. Описано это в таблицах, прилагаемых к паяльнику ППР. Нельзя много передерживать или недодерживать.
  • Нельзя принудительно остужать место стыка. К примеру, лить на него воду.
  • Полностью выдерживать временной интервал между крайней стыковкой и запуском воды в систему.
Оценить статью и поделиться ссылкой:

samastroyka.ru

Пластиковые трубы для водоснабжения — цены и характеристики

Пластиковые трубы идеальны для водоснабжения, в проектировании надежных и долговечных инженерно-коммунальных систем, для достижения максимального уровня комфорта внутри помещения при минимальных затратах на монтажные работы. Различают несколько типов материала (армированного и однородного):



  • Полиэтилена.
  • Полипропилена.
  • Поливинилхлорида.
  • Металлопластика.



Добавление красителей позволяет узнать практическое назначение конструкций. Так, наличие синего окраса или полосы свидетельствует о применении труб для подачи холодной воды. Белые конструкции служат для холодной и отопительной магистрали. Красные изделия предназначены для обогрева пола, желтые — для газопровода.





Классификация труб по назначению



Исходя от уровня полимеризации — давления и температурного режима — образуются разные типы материала:



  • Продуктов, изготовленных под высоким давлением — ПЭВД.
  • Под средним напряжением — ПЭСД.
  • Под низким напряжением — ПЭНД.



Маркировки изделий определяют наличие добавок:



  • Полиэтиленовых — ПЭ.
  • Сшитого ПЭ — ПЭС.
  • Полипропилена — ПП.
  • ПП с армированием из алюминия или стекловолокна — ПП-арм.
  • Поливинилхлорида — ПВХ.
  • ПВХ с добавлением хлора — ХПВХ.
  • Металлопластика — МП.





Трубы ПВХ



Конструкции отличаются высокими показателями прочности и термостойкости. Они хорошо выдерживают низкий диапазон температур и используются для напорных систем в промышленной отрасли — бассейнах, аквапарках, химической и энергетической сфере. Наличие хлорида исключает возможность использования конструкций в бытовых целях. Сварка производится посредством специальных химсоставов.





Сортамент



Параметры и рабочее давление ПВХ труб определяет ДСТУ Б В.2.7-141:2007. Маркировка изделий позволяет выбрать конструкцию в соответствии с условиями эксплуатации, рекомендуемыми производителем.



Обычно маркировка включает название производителя, номер стандарта, указывается материал, используемый для изготовления конструкции. Сечение изделий приводится с минимальной толщиной стенок (от 10 до 1200 мм). Маркировка также позволяет узнать номинальное давление, исчисляемое в барах (кгс/см2) и обозначаемое, как PN. Этот параметр приводится с учетом постоянного давления воды при температурном режиме +20 гр., предусмотренного для эксплуатации труб на протяжении 50 лет.





Если трубы предназначены для отопительной системы, указывается допустимое сочетание температурного режима и давления, что позволяет избежать аварийных ситуаций. Маркировка включает дату выпуска и номер партии. Буквенный индекс свидетельствует о происхождении сырья.



Предел температурных режимов для ПВХ — до 60 °C, а для ХПВХ — до 82°C. Параметры и вес ПВХ (PVC) и ХПВХ (CPVC) труб приведены в таблице.





Стоимость труб ПВХ

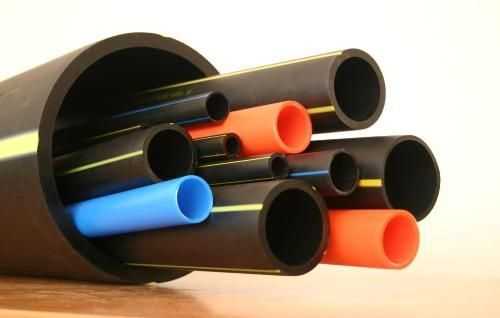

Трубы ПЭ



Напорные конструкции используются для открытых и закрытых систем. Рабочее давление — 6 атм. для класса «С» (среднего) и 10 атм. для класса «Т» (тяжелого).





Марки ПЭ труб



Весь ассортимент ПЭ конструкций классифицируется по типу используемого сырья:



  1. ПЭ 63 — линейный гомополимер, представленный молекулами этилена. Не трескается и не разрушается. Продолжительность сохранения прочностных характеристик (MRS) рассчитывается при рабочем давлении в 6,3 МПа. При длительном использовании ПЭ теряет свои свойства.
  2. ПЭ 80. Материал, рассчитанный на большое рабочее давление транспортируемой жидкости. Если требуется водопровод с небольшим сечением (до 90 мм), правильным выбором станет трубопровод ПЭ 80.
  3. Для подачи холодной воды используются трубы с большим диаметром типа ПЭ 100.



Ниже приведены сравнительные характеристики труб разных марок:





Размеры ПЭ труб



ПЭ трубы выпускаются в диапазоне диаметров 20 — 1200 мм, рабочее давление – 5-16 атм. Протяженность изделий зависит от их сечения:



  • Если диаметр варьирует в пределах 20-110 мм, длина равна 50 м.
  • Конструкции в 110 мм характеризуются длиной в 12 м.

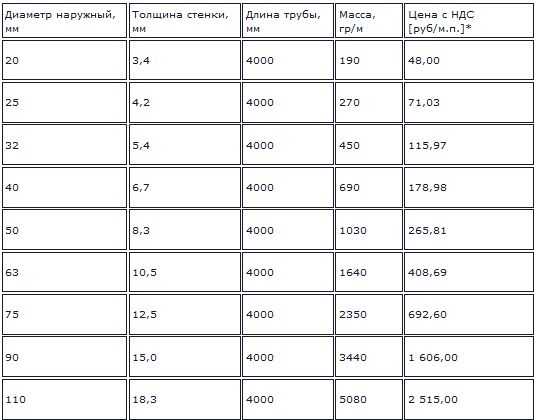

Ниже приведена линейка зависимости сечения труб от толщины стенок:





Стоимость труб ПЭ





Трубы ПНД



Широко востребованная и недорогая продукция из полиэтилена — идеальный вариант для решения инженерно-коммуникационных задач. Она характеризуется антикоррозийными свойствами, длительным сроком службы и простой укладкой. Эксплуатация труб проводится на глубине или в изолированной среде, снижающей риск воздействия низкотемпературных режимов. Укладка магистралей требует дополнительных затрат на дорогостоящие фитинги.





Цены на трубы ПНД





Трубы ПЭС



Применяются для обогрева (поперечно сшитого ПЭ) и подачи холодного водоснабжения, прокладки теплого пола и обустройства систем снеготаяния. Монтаж производится обжимными фитингами. На этапах производства конструкции подлежат обработке под высоким давлением, что позволяет их молекулам образовывать более прочную связь. Окончательная обработка сшивкой:



  • Пероксидной РЕХа.
  • Силановой РЕХb.
  • Потоком электронов в электромагнитном поле — РЕХс.
  • Азотным воздействием РЕХd.

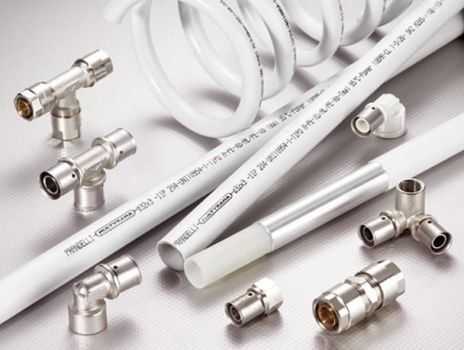

Трубы МП



Оптимальное решение для самостоятельного монтажа в бытовой сфере:



  • Имеют высокий порог нагрева (до 900С).
  • Трубы предусмотрены для эксплуатации в суровых погодных условиях.
  • Пластичны.



К отрицательным моментам относится низкая устойчивость к внешним деформациям, ударам и большому радиусу изгиба. Фитинги не переносят резких температурных перепадов и могут ослабляться. Стоимость изделий определяется следующими техническими параметрами:



  • Максимальным давлением и температурным режимом, определяющим практическое назначение конструкций.
  • Толщины стенок, их слоистости.
  • Метрических данных: с увеличением диаметр, повышается уровень и скорость транспортировки жидкости.

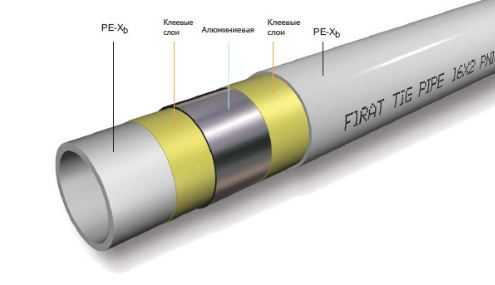

Конструктивно трубы представлены пятислойными изделиями:



  • Из сшитого ПЭ (REX или PE-RT).
  • Клея для придания плотности соединения пластмассового и металлического слоя.
  • Сваренной внахлест алюминиевой трубы.
  • Прослойки клея.
  • Сшитого ПЭ.



Стоимость труб МП





Трубы ПП



Эффективно применяются для подвода питьевой воды, благодаря высоким показателям прочности и многослойному составу материала, устойчивости к температурным перепадам и антикоррозионным свойствам. Если конструкции выдерживают до 1200С, фитинги имеют температурные ограничения — 75−900С. При укладке необходимо знать о дополнительных особенностях:



  • Монтаж систем обеспечивается методом диффузионной сварки с помощью фитингов. Использование сварочного аппарата исключает возможность дальнейшего разбора конструкций.
  • Допускается соединение с металлическими трубами и армирующими элементами посредством переходов на резьбовые или фланцевые соединения.
  • Для ГВС и обогрева служит теплостойкий тип ПП — рандом сополимер (обозначенный в маркировке ПП тип 3 или PP Type 3).
  • На все трубы и фитинги ПП, контактируемые с питьевой водой, распространяются стандарты российские, бельгийские, немецкие, британские, итальянские, испанские и американские стандарты.
  • Изделия плохо гнутся.
  • Рекомендуемая температура для монтажа — не ниже + 50С.





Классификация ПП труб



Исходя из технических характеристик, все трубы можно разделить на следующие категории:



  • PN 10 — тонкостенные конструкции, применяемые для подачи холодной воды (до +20 гр.) и тёплого пола (до +45 гр.), предельное давление 10 атм.
  • PN 16 — для водопроводных и отопительных магистралей (до +60 гр.), допустимое давление 16 атм.
  • PN 20 — для горячей воды (до +80 гр.), предельное давление 20 атм.
  • PN 25 — трубы с алюминиевым армированием для горячей воды и центральной отопительной системы (до +95 гр.), предельное давление 25 атм.



Трубы PN10





Облегченный тип конструкций, характеризующийся менее затратным монтажом.





Серия PN20





Хорошо используется в бытовой и промышленной сфере. Выпускаются в белом и сером цвете. Монтаж производится раструбным способом с помощью сварочного оборудования. Сырьем для изготовления выступает PPRC.





Трубы ППР со стекловолокном PN25





Используются для прокладки частных и городских магистралей, транспортировки химических сред. В состав конструкций входят три слоя, где внутренняя и внешняя прослойка представлена ПП марки «Рандом сополимер PPRC», а средняя (армированная) — смесь стекловолокна и ПП. Армированные контуры не требуют зачистки при сварке с фитингами. Предельное давление 25 атм., допустимый нагрев 95оС.





PN 25 — трубы с алюминиевым армированием





ПП конструкции SPK ALLUMINIUM PN 25 служат для укладки в отопительных системах, подачи горячей и холодной воды. Размещение алюминиевой фольги производится полипропиленовыми прослойками. Монтаж труб производится без зачистки, что обеспечивает скорость и простоту монтажа, в отличие от внешнего армирования алюминием.



Допустимое давление 25 атм., максимальный нагрев перемещаемой жидкости 95оС. Трубы выпускаются в белом цвете и отличаются низкими показателями линейного расширения.





ПП трубы PN20, требующие зачистки





Используются в быту и промышленности. К отрицательным моментам относится необходимость в удалении армирующего алюминиевого слоя перед сваркой с помощью зачистного инструмента. Трубопровод в внешним (классическим) армированием считается максимально крепким и характеризуется минимальным линейным расширением. Максимальное сечение изделий — 110 мм.



Рабочее давление 20 атм., допустимый нагрев до 95оС, алюминиевая прослойка имеет толщину 0,15мм.





Ориентировочные цены:





PN25 — трубы с армированием, требующие зачистки



Служит для прокладки всех типах систем. Для проведения сварочных работ требуется удаление армирующего алюминиевого слоя с помощью зачистного инструмента.

В качестве сырья используется ПП марки PPRC, рассчитанный на давление 25 атм., нагрев до 95оС.





Примерные цены:





Условия монтажа



Соединение и укладка труб зависит от типа используемого оборудования:



  • Сварочное соединение. Используется для стыковки изделий с равным сечением: при нагреве соединяемых торцовых элементов, производится сжатие посредством специальными прессингами — электро-, ручными и зарядными.
  • Сварочное соединение с применением муфт и электроспирали. Резистивные компоненты подвергаются нагреву и расплавляют концы магистралей, способствуя герметичной спайке. Автоматическая настройка аппаратуры для соединения с программированием точных параметров материала, сечения труб и толщины стенок позволяет получить качественную стыковку изделий.
  • Фланцевое соединение. Успешное решение для дальнейшего разъема труб: к их окончаниям приваривают фитинги, скрепляемые между собой резьбовыми соединениями и резиновыми уплотнителями.
  • Компрессионный метод. Для стыковки элементов используются компрессионные фитинги — полимерные и бронзовые детали, фиксируемые на концах труб и соединяемые между собой.





От чего зависит стоимость полимерных труб?



Цены отечественных и зарубежных производителей варьируют в диапазоне 1 — 8 $ за 1 м, аналогично фитингам. Продукция немецкого и итальянского производства отличается повышенной стоимостью, относительно турецких и российских изделий. Монтаж конструкций варьирует в пределах 50 — 120 $ за одну водопроводную систему — санузел, душевую или кухню.



Видео



aqua-tehnik.ru

В каких сферах применяются трубы пвх и какими свойствами они обладают

Содержание статьи

Поливинилхлорид – это современный материал, что отличается хорошими эксплуатационными характеристиками при значительных нагрузках, в том числе в случае значительных температурных перепадов.

Трубы из ПВХ

Именно это позволило использовать трубы ПВХ для канализации, дренажа, подведения воды и прочих коммуникаций.

Вернуться к содержанию ↑

Основные характеристики поливинилхлоридных изделий

Трубы ПВХ производятся исключительно из высококачественного сырья, а также проходят обязательный тщательный контроль. Основными достоинствами полинивинилхлоридной продукции являются:

  • Коррозионная устойчивость;
  • Прочность;
  • Устойчивость к зарастанию и заиливанию;
  • Стойкость к износу;
  • Малый вес трубопровода;
  • Легкость стыковки элементов значительно упрощает процесс проведения инженерных систем;
  • Устойчивость к воздействию агрессивной кислотной среды;
  • Неподверженность блуждающим токам;
  • Выдерживает кратковременное воздействие температуры до 100 градусов по Цельсию;
  • Морозостойкость;
  • Длительный срок использования.

Трубы и фитинги ПВХ

Великолепные характеристики, которыми обладают трубы ПВХ, способствовали их распространению и широкому применению. Пластиковый трубопровод используют:

  • Для подведения внутренней и наружной канализации;
  • Для обустройства дренажных систем;
  • Для подключения холодной и горячей воды;
  • Для прокладки электрокабеля и прочих коммуникаций.
Вернуться к содержанию ↑

ПВХ трубопровод для канализации и дренажных систем

Трубы ПВХ подходят для организации естественной транспортировки отработанной жидкости прямиком к очистительным сооружениям. Изделия подходят не только для бытовой канализации, но и для промышленных нужд.

Температура воды, что сливается по канализационному трубопроводу, не должна превышать 60 °С.

Для канализации применяются различные виды трубопровода. Основными разновидностями являются:

  • Серые раструбные жесткие трубы ПВХ для внутренней канализации;
  • Оранжевый трубопровод для наружной канализации;
  • Раструбные гофротрубы оранжевого цвета.

Трубы из ПВХ для канализации

Для отведения лишней влаги с фундамента и участка используется дренажная труба. Для прокладки дренажной системы, применяется специальная гофрированная дренажная магистраль, обернутая в геотекстиль. Именно этот изоляционный материал обеспечивает защиту трубопровода от засорения и заиливания.

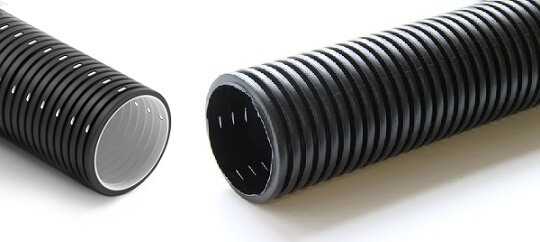

Перфорированный дренажный трубопровод бывает однослойным и двухслойным, с полной и частичной перфорацией. Также дренажная труба в зависимости от диаметра имеет следующие виды:

  • 50 мм;
  • 100 мм;
  • 200 мм.

Как правило, раструбные гофрированные трубы внешне черные или желтые. На рисунках изображены черные гофротрубы с перфорацией, что различны по своему строению – однослойные и двухслойные.

Черные гофротрубы с перфорацией

Преимущества, которые предоставляет дренажная треба:

  • Компактность;
  • Легкость монтажа;
  • Низкая стоимость;
  • Стойкость к коррозии;
  • Стойкость к агрессивным средам;
  • Срок использования 50-70 лет.
Вернуться к содержанию ↑

Водопроводные трубы ПВХ

Поскольку водопровод является системой, что функционирует под высоким давлением, для его подключения требуются специальные напорные трубы ПВХ. Они изготавливаются из непластифицированного поливинилхлорида и реализуются в сером цвете.

Сантехническое оборудование, что подключается с использованием ПВХ трубопровода и фитингов можно легко и быстро установить своими руками. Чтобы произвести монтаж, все элементы стыкуются между собой раструбовым методом. Такое подключение состоит из отдельных этапов:

  1. Выбрать все необходимые комплектующие и проверить качество стыковки.
  2. Обрезать трубопровод при необходимости.
  3. Очистить края от загрязнений и обезжирить.
  4. Смазать края трубы специальным клеем.
  5. Соединить элементы.
  6. Провернуть трубопровод по оси.
  7. Удалить излишки клея с поверхности.

Фитинги для труб ПВХ

Кроме стандартного подключения холодной и горячей воды, ПВХ трубопровод связывает различные узлы и оборудование бассейнов. Для подключения трубопровода для бассейнов необходимо совершить простые действия. Все элементы, включая муфты, краны и прочее сантехническое оборудование для бассейнов усаживается на специальный клей для ПВХ.

ПВХ трубопровод идеально подходит для подключения бассейнов, ведь материал практически не имеет дефектов, характеризуется минимальным коэффициентом шероховатости и позволяет устанавливать сантехническое оборудование в сжатые сроки.

Необходимо учитывать, что существуют различные виды трубопровода для бассейнов. Так, сантехническое оборудование для бассейнов может подключаться с использованием:

  • Полипропиленовых магистралей;
  • Поливинилхлоридных;
  • Полиэтиленовых.

ПВХ изделия для бассейнов отличаются наилучшей стойкостью и износоустойчивостью, а поэтому лучше всего отдавать свое предпочтение именно им.

Вернуться к содержанию ↑

Какой трубопровод выбрать для отопления

Система отопления предполагает транспортировку воды, что используется для обогрева помещения. Вполне логично предположить, что для эффективной работы системы отопления температура жидкости, что перемещается, должна быть довольно высокой. Обычные пластиковые трубы расширяются, теряют форму и провисают под воздействием горячей воды для отопления. Именно поэтому их использование не рекомендовано.

ПВХ трубы для отопления

Оптимальным вариантом для обустройства системы отопления является армированная пластиковая труба, что наилучшим образом сочетает в себе положительные характеристики металла и пластика.

Для отопления могут использоваться следующие виды трубопровода:

  • Труба, армированная стекловолокном;
  • Армированная перфорированным алюминием.

Армированная магистраль, применяемая для подключения отопления, уменьшает проникновение кислорода, что оказывает пагубное влияние на всю систему, становится причиной коррозии и разрушения. Армированная труба для отопления более прочная, стойкая к температурным перепадам и имеет длительный срок эксплуатации.

Гофрированная армированная труба помимо отопления может также использоваться для прокладки наружных кабельных магистралей и защиты электросетей. Армированная магистраль обладает хорошими диэлектрическими свойствами.

Вернуться к содержанию ↑

Использование для подведения и подключения газа

Помимо транспортировки жидкости, ПВХ трубопровод отлично справляется с задачей по переносу газа. Именно по этой причине все чаще в системах газоснабжения используется газовая прозрачная поливинилхлоридная магистраль.

Газовая труба может выпускаться в цветовом варианте, однако прозрачная имеет некоторые визуальные преимущества.

Прозрачная труба ПВХ для газа

Главные достоинства, которыми обладает газовая прозрачная магистраль:

  • Длительный срок службы;
  • Прозрачная труба подходит как для внутренних, так и для наружных газопроводов;
  • Быстрое выполнение монтажных работ за счет того, что прозрачная магистраль имеет малый вес;
  • Хорошо вписывается в интерьер помещения;
  • Прозрачная труба позволяет быстро выявить неполадки и так же быстро устранить их при необходимости.
Вернуться к содержанию ↑

Применение для вентиляционных систем

Вентиляционные отводы рекомендуется устанавливать с круглым сечением. В последние годы вентиляционные системы из пластика все чаще заменяют традиционные металлические. Причина кроется в целом ряде важных преимуществ, которые предоставляют вентиляционные трубы из ПВХ, а именно:

  • Низкая цена;
  • Простота установки;
  • Устойчивость к внешнему воздействию;
  • Полное соответствие санитарным и гигиеническим нормам;
  • Надежность;
  • Герметичность соединения;
  • Полное исключение возможности протечки.

Комплектующие ПВХ для вентиляции

Помимо самого трубопровода, вентиляционные системы требуют использования комплектующих из ПВХ. Основные элементы, что необходимы:

  • Переходники;
  • Колена;
  • Тройники;
  • Муфты;
  • Крестовины.

Вентиляционные системы из ПВХ имеют устойчивость к воздействию ультрафиолета, являются абсолютно безопасными для человека и максимально просты в эксплуатации. Однако необходимо признать, что это не единственный материал для вентиляционных систем, и он используется на равных с другими – полиуретановыми, полипропиленовыми, металлическими.

Вернуться к содержанию ↑

Использование трубопровода с квадратным сечением

Помимо стандартных круглых трубопроводов с различным диаметром, существует также квадратная форма ПВХ изделий. В основном, квадратная труба используется в сельском хозяйстве для создания и подключения ниппельной системы для поения домашней птицы.

Трубы ПВХ квадратного сечения

Квадратная форма трубопровода способствует удерживанию всей системы в вертикальном положении, что невозможно осуществить с применением круглых изделий. Квадратная труба предотвращает несанкционированное прокапывание воды.

Важным условием является установка ниппеля строго перпендикулярно линии, на которой расположена квадратная труба. Как и другие виды ПВХ изделий, квадратная труба выпускается в различных размерах. Кроме того, квадратная продукция из ПВХ может отличаться в зависимости от толщины стен.

Вернуться к содержанию ↑

Монтаж напорных труб ПВХ

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Пластиковые трубы для горячей воды — какие трубки ПВХ лучше

Содержание:

Пластиковые трубы

Строительство и ремонт дома или квартиры в обязательном порядке предполагает обустройство горячего водоснабжения и системы отопления. Поскольку использовать металлические изделия стало непрактично, то используются легкие и недорогие пластиковые трубы для горячей воды. Эти изделия по многим показателям превосходят аналоги из стали. Поскольку высокие температуры оказывают довольно негативное воздействие на полимеры, необходимо продуманно отнестись к выбору пластмассовых конструкций. Водопровод и отопление в доме монтируются с таким расчетом, что они будут эксплуатироваться десятилетиями. Возможность прорыва даже не рассматривается, так как всем понятны его катастрофические последствия. Рассмотрим, какие пластиковые трубы лучше выбрать для горячей воды, на какие критерии ориентироваться при выборе изделий для тех, или других целей.

Пластиковые трубы из ПНД для горячей воды

Полиэтилен низкого давления отлично переносит воздействия экстремально высокой температуры. Даже когда температура жидкости приближается к точке кипения, этот материал практически не меняет своих параметров. И, что довольно важно, полиэтилен низкого давления сохраняет свои исходные размеры. То есть, не происходит удлинение и деформация, которая свойственна некоторым сортам полимерных материалов.

Лучшим вариантом является армированный сшитый ПНД. Изделия из этого материала обладают достаточной степенью прочности и эластичности. Соединение проводится с помощью сварки или фитингов, которые имеют латунную вставку с резьбой. Фитинги с резьбой помогают присоединить систему к стальным стоякам или магистралям. Это довольно распространенное явление, так как замена старых советских водопроводов производится довольно медленно.

Пластиковые ПНД трубы отличить от других изделий довольно просто. Они черного цвета с продольной красной полосой, проходящей по всей длине изделия. Если на изделиях полоса синяя, то их можно использовать только для подачи холодной воды.

Поливинилхлоридные трубы

ПНД трубы

Как правило, трубы из ПВХ для горячей воды используются довольно редко. Причина кроется в том, что поливинилхлорид становится мягким даже при относительно небольшом нагревании. При этом он увеличивается в размерах, теряя прочность и жесткость.

Полимерные трубы для горячей воды популярны за счет доступной цены и экологической чистоты. Исходя из этого, эти изделия востребованы в детских садах, учебных заведениях и в медицинских учреждениях. В этих местах, по вполне понятным причинам, предельная температура жидкости снижена до минимума, который не опасен для здоровья персонала.

Сборка системы проводится с помощью склеивания или соединения фрагментов с помощью раструбов с резиновыми прокладками. Оба варианта свидетельствуют о том, что система не рассчитана на сильное давление.

Полипропиленовые трубы

Пластиковые трубы из полипропилена являются наиболее популярной продукцией для горячего водоснабжения и систем отопления. Причина этого довольно проста.

Материал обладает уникальными техническими характеристиками:

  • твердость;
  • гибкость;
  • упругость;
  • экологическая безопасность;
  • плавкость;
  • устойчивость к коррозии, грибку и плесени.

На гладкой внутренней поверхности пластиковых ППР труб для горячей воды не образовывается налет. Они сохраняют конфигурацию сечения на протяжении всего срока эксплуатации.

Но, полипропилен имеет довольно высокий коэффициент теплового расширения. Это приводит к удлинению магистрали при нагревании, ее деформации и искривлению. Помимо потери в эстетике, такое явление может вызвать разрушение отделки, если пластиковые трубы для горячей воды утоплены в стене.

Подобный недостаток был эффективно решен с помощью армирования.

На заметку: Чтобы придать трубам стабильную форму и статичное положение в нише, используется армирование стекловолокном и алюминием.

Это решение позволило существенно повысить прочность изделий к давлению извне и изнутри.

Соединение полипропиленовых изделий выполняется с помощью сварки. После пайки соединенные фрагменты становятся единой монолитной конструкции, обладающей абсолютной герметичностью.

Заключение по теме

Выбирая пластиковые трубы, необходимо ориентироваться на цель использования будущего водопровода. Не стоит переплачивать за сверхпрочные и надежные изделия, если в их уникальных свойствах нет необходимости. Но, всегда стоит помнить о том, что отопительная система должна иметь запас прочности из расчета на экстремальные ситуации. Лучше немного переплатить, чем тратить огромные суммы на возмещение материального ущерба затопленным соседям.

Видео про выбор ПВХ труб

pvhspec.ru

Пластиковые трубы для холодной воды — трубки ПВХ

Содержание:

Пластиковые трубы

Нормальная эксплуатация жилых, хозяйственных и административных зданий невозможна без наличия водопроводных систем. При этом, такие системы должны выполнять свои функции в течении всего срока службы зданий, без засоров и разрывов. Подобным требованиям, на сегодняшний день, в полном объеме отвечают пластиковые трубы для холодной воды. Эти изделия пришли на смену тяжелым и недолговечным стальным конструкциям.

Достоинства полимерных труб

Чтобы понять, почему пластиковые трубы для холодной воды лучше своих металлических аналогов, необходимо подробно рассмотреть их преимущества, не забывая и о недостатках, которые есть у любой конструкции.

Полимерные трубы обладают такими достоинствами:

  1. Отсутствие коррозии. Полимер не восприимчив к грибку, плесени и гниению.
  2. Химическая и биологическая инертность. Пластмассу избегают насекомые и грызуны. Она не подвержена разрушительному влиянию химически активных веществ в любом виде.
  3. Водопровод имеет идеально гладкую внутреннюю поверхность. На ней не образовывается налет, и не скапливаются отложения. Внутренний диаметр изделий остается неизменным на протяжении всего срока эксплуатации.
  4. Достаточная прочность. Стенки пластиковых труб имеют такую толщину, чтобы без потери качества выдерживать сильное давление и удары.
  5. Звукоизоляционные качества. Пластик поглощает шум, который издает жидкость и пузырьки воздуха, что делает пребывание в помещении максимально комфортным.
  6. Отсутствие необходимости в регулярном обслуживании. Водопровод из полимерного материала не нужно красить или менять прокладки на стыках.
  7. Простота сборки. Для изготовления водопроводной системы из полимерных изделий нет необходимости использовать сварочное оборудование и сложные приспособления для изготовления резьбы.
  8. Удобство в работе. Пластиковые трубы имеют низкий удельный вес. Их можно скручивать в бухты для транспортировки и хранения. Достаточная гибкость позволяет проводить монтажные работы в самых сложных стесненных условиях.

Простота сборки

Одним из преимуществ полимерных изделий является их низкая стоимость. Даже при обустройстве небольшой квартиры экономия будет весьма существенной. Если речь идет о масштабном строительстве, то использование пластмассовых труб для холодной воды позволит значительно его ускорить и намного уменьшить смету. К недостаткам полимерных изделий можно отнести их плавкость при высоких температурах и нестойкость к экстремальным нагрузкам.

Для изготовления пластиковых труб сегодня используются самые разнообразные полимерные материалы. Их характеристики близки, но по некоторым параметрам есть довольно существенные отличия. Рассмотрим основные типы пластиковых труб для холодной воды, которые используются сегодня в частном и коммерческом строительстве.

Полипропиленовые трубы

Полипропилен является уникальным материалом, устойчивым к любым внешним факторам. Он совершенно безопасен в плане экологии. Полимер не выделяет вредных веществ при сильном нагревании и воздействии огня. Материал не горюч. При отсутствии прямого контакта с пламенем он самопроизвольно затухает.

Полипропиленовые трубы для подачи холодной воды можно устанавливать, не только в жилых домах и административных зданиях. Они отлично подходят для детских садов, школ и лечебных заведений, так как не представляют никакой опасности для здоровья.

Сборка магистралей и систем из полипропилена проводится только с помощью сварки. Полученное соединение обладает высокой прочностью и абсолютной герметичностью. По причине биологической и химической нейтральности, изделия из полипропилена имеют практически неограниченный срок эксплуатации.

Следует учитывать, что полипропиленовые трубы для воды нельзя подвергать сильному нагреванию. От этого изделия деформируются. Кроме того, недопустимо их сильно изгибать или оставлять заполненными водой на морозе. Такое отношение ведет к поломкам и авариям на магистрали.

Трубы для водопровода из поливинилхлорида

Трубы из ПВХ для холодной воды широко используются для обустройства объектов самого разнообразного назначения. Как правило, эти изделия используются в промышленных и коммерческих проектах. ПВХ отлично переносит колебания температуры и давления. Этот материал совершенно невосприимчив к влиянию внешних факторов. Но, в бытовых целях его использовать не рекомендуется, так как он выделяет в воду хлор, что крайне нежелательно для людей и бытовой техники.

Сборка магистрали проводится с помощью клеевого соединения или стыковки в раструбах. Герметичность во втором случае обеспечивается с помощью установки резиновой манжеты. Готовые конструкции хорошо держат высокое давление жидкости и гнутся при подвижках грунта.

На заметку: Следует учитывать, что для утилизации пластиковых труб ПВХ, необходимо использовать специальное оборудование, так как при сжигании ПВХ в окружающую среду выделяется ядовитый хлор.

Полиэтилен низкого давления

Обустройство подземных магистралей

Этот материал обладает достаточной гибкостью и устойчивостью к низким температурам. А именно — даже при замерзании жидкости в трубах из полиэтилена низкого давления, они не лопаются, а растягиваются. После того, как происходит оттаивание, полимерные изделия принимают свою первоначальную форму.

Используют трубы для холодной воды из ПНД для обустройства внешних и подземных магистралей для снабжения объектов самого разного назначения. Сборка проводится с помощью зажимных фитингов, что делает процесс монтажа быстрым и относительно простым мероприятием.

Заключение по теме

Используя трубы из различных полимерных материалов, можно создавать системы любого размера и степени сложности. Даже, если во главе угла стоит качество и надежность, то использование изделий из пластика окажется выгодным и долговременным вложением капитала в дело обустройства зданий и сооружений.

Видео про выбор труб ПВХ

pvhspec.ru

Трубы для холодной воды: какие выбрать

Пластиковый водопровод – давно не новшество. Но это не означает, что с тех пор, как поливинилхлоридные трубы появились на свет, ничего не изменилось. Современные модификации обладают разнообразными дополнительными свойствами, что и является причиной их популярности.

Выбираем трубы для холодной воды

Пластиковые водоводы для холодной воды

Пластмасс по сравнению с металлом обладает рядом преимуществ и далеко не всегда уступает по долговечности, как принято считать.

  • Главное достоинство ПВХ. ПНД, ПП – химическая инертность. Материал совершенно безразличен к действию кислых и щелочных солей и не вступает ни в какие реакции. В результате вкус питьевой воды не изменяется совершенно, а техническая не разрушает трубопровод.



Даже деформируясь, полипропиленовые трубы в отличие от металлических не являются источником механического загрязнения, наподобие ржавчины и частиц металла.

  • Второе важное преимущество – гладкость внутренних стенок. Механический мусор – твердые частички, песок, ил, не задерживаются на стенках, поэтому пластиковые водоводы гораздо реже нуждаются в прочистке. Соли, склонные к осаждению – те же кальциевые, на гладких стенках не откладываются. Рабочее сечение водовода для холодного водоснабжения не изменяется со временем.
  • Изделия обладают малым весом, при этом намного гибче, что позволяет сооружать систему с поворотами без рассоединения и дополнительной сварки. Это существенно снижает затраты при монтаже и ускоряет установку.

  • Пластиковый трубопровод менее чувствителен к морозу. Если замерзшая вода стальной водовод разрывает, то ПВХ-изделие под давлением только деформируется.

К явному недостатку водоводов относится невысокая стойкость к внутреннему давлению. Поэтому для магистралей холодного водоснабжения изделие не используется. А вот для дачи и квартиры этот вариант прекрасно подходит, так как здесь давление воды намного ниже.

Разновидности труб для холодной воды

  • ПВХ – изготавливаются из поливинилхлорида. Трубы жесткие, при монтаже соединяются специальными элементами на резиновых прокладках. Соединение съемное, что позволяет при необходимости заменить какой-либо участок. Стоимость очень демократичная, поэтому на дачу часто подводят воды с помощью ПВХ-трубопровода.

  • РР – полипропиленовые в эту категорию часто относят как классический однослойный вариант только из полимера, так и многослойные изделия, армированные слоем алюминиевой фольги. Последние более популярны и на дачу, и в квартиру, но не столько для холодной воды, сколько для подачи горячей. Дело в том, что благодаря алюминиевому слою коэффициент теплового расширения водоводов заметно ниже. При монтаже нет надобности формировать компенсационные механизмы. Соединяются фрагменты системы с помощью сварки, легко стыкуются с металлическими трубами специальными фитингами.

Металлопластиковые изделия имеют еще одно важное достоинство – поверхность непроницаема для воздуха. Обычный пластик в какой-то степени пропускает воздух, что сокращает срок эксплуатации. Армированные изделия этот недостатка лишены.

  • Полиэтиленовые – отличаются высокой стойкостью к холодам. Даже монтаж разрешается проводить при температурах — 20 С. Изделия среднего класса выдерживают до 6 атм, тяжелого – до 10, поэтому ПНД-трубы больше подходят для дачи. Соединяются как с помощью фитингов, так и методом сварки.
  • Трубопровод из сшитого полиэтилена – дополнительная обработка материала – сшивка, сообщает большую прочность и стойкость к температурным перепадам и давлению.

На фото можно увидеть различные водопроводные трубы.

Организация водопровода

Система водоснабжения разделяется на два вида.

  • Наружная – то есть трубы, соединяющие городскую магистраль и объект – загородный дом. Здесь решающим фактором выступает давление. Как правило, в системе районного водоснабжения давления уже не превышает 6 атм, что не выходит за рамки обычного рабочего давления РР или ПНД. Однако этот вопрос лучше уточнить.
  • Внутренняя – здесь существенным ограничением может быть только температура воды. Но для холодного водоснабжения это роли не играет.

Определить диаметр трубопровода без предварительных расчетов нельзя. Действуют несколько факторов:

  • напор – чем ниже давление воды, тем большего диаметра трубы необходимы;
  • длина водопровода – чем больше протяженность системы, начиная от последней насосной станции, тем больше падает напор воды. Это нужно учитывать в расчетах;

Поделиться полезной статьей:

Похожие статьи

trubygid.ru

Труба пвх для воды – Трубы ПВХ для водопровода: особенности применения и монтажа

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
