Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.


Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.


Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

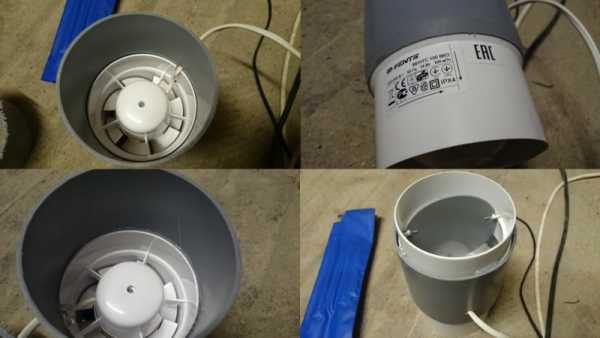

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.


Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию






Также рекомендуем посетить:

mojdominfo.ru

Как смонтировать вентиляцию с обратным клапаном на вытяжку — СамСтрой

Возникновение обратной тяги – распространенное явление, которое имеет множество отрицательных последствий. Установив обратный клапан на вентиляцию можно решить эту проблему.

Для этого необходимо знать конструктивные варианты исполнения таких устройств, их плюсы и минусы, а также правила размещения и установки в вытяжных системах.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

 С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков. Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию. Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств. Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции. Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек. Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха. Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Типы конструктивного исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально. Существует четыре принципиально различных конструктивных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

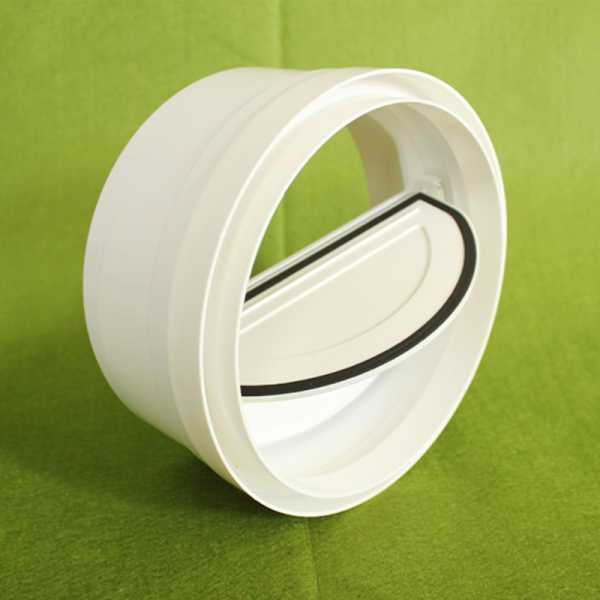

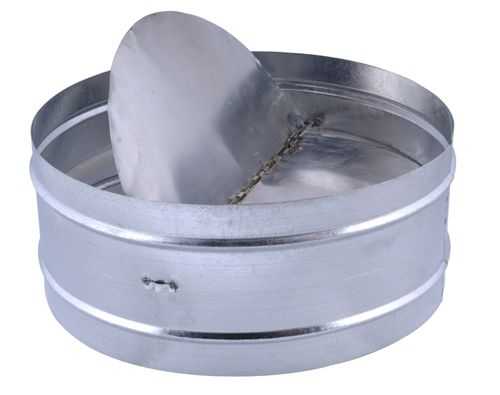

Одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное. Существует два способа исполнения такой конструкции:

-смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;

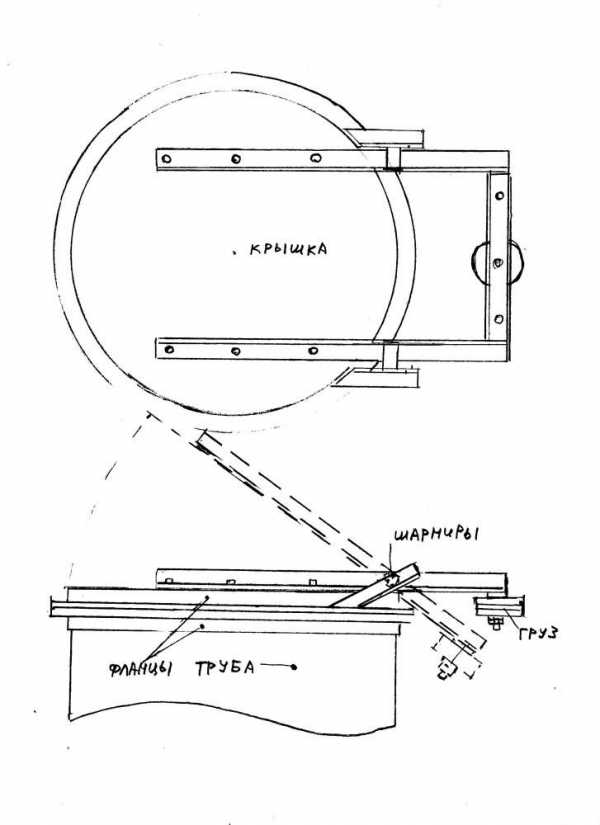

-наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня. Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

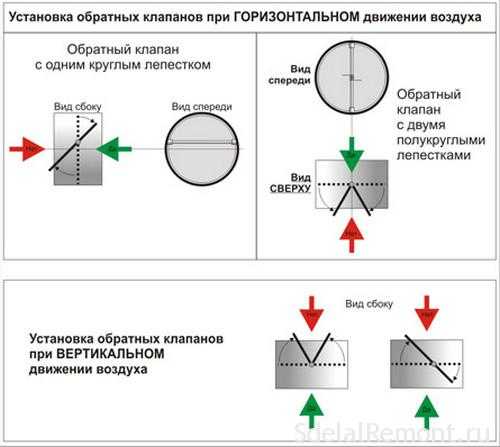

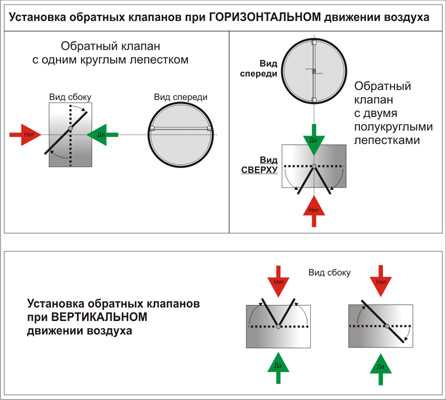

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

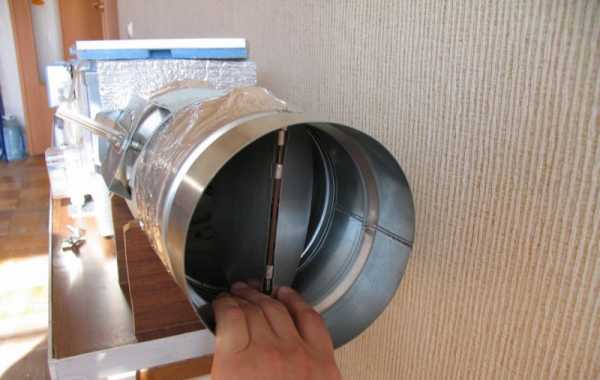

Двустворчатый с использованием пружин

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки. Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.

Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

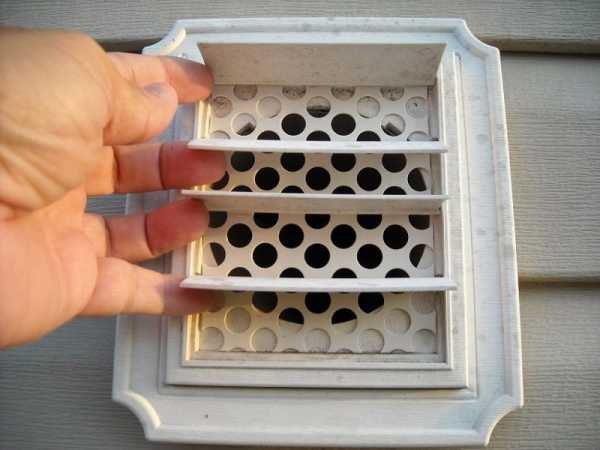

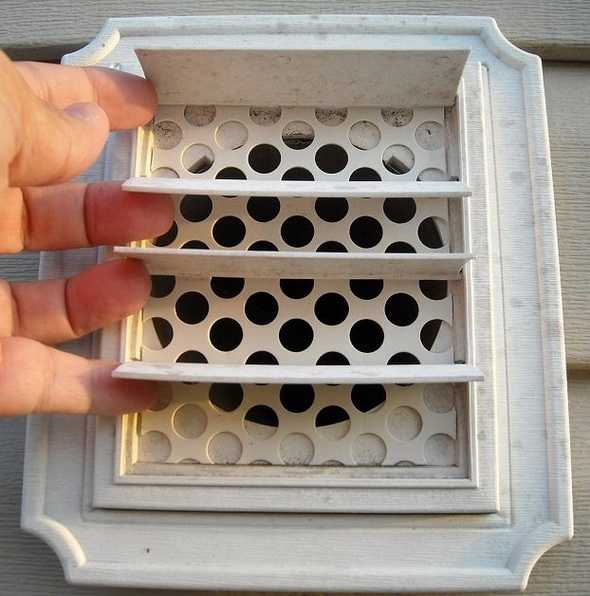

Жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Принцип его действия – гравитационный, аналогичен одностворчатому варианту. Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах. Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции.

В продаже существуют решетки с обратным клапаном других конструктивных решений. Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому, для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

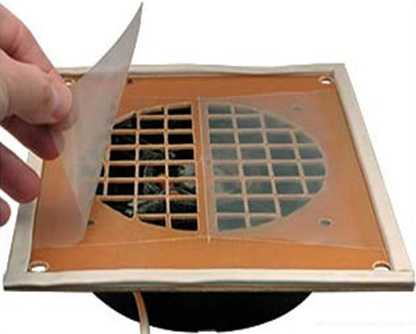

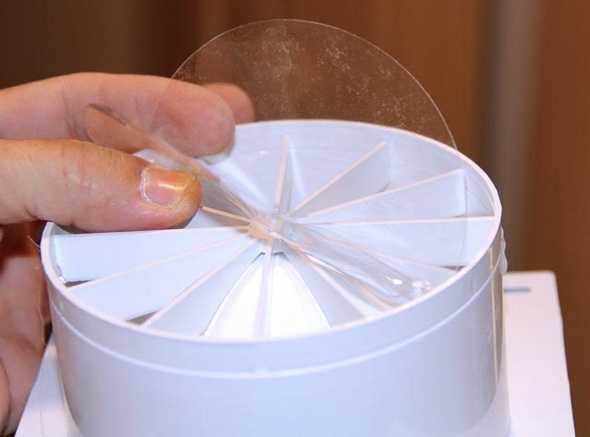

Применение гибкой мембраны

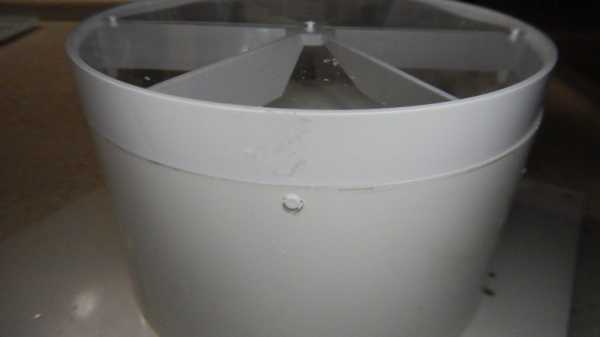

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при    естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия. Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности при самостоятельном изготовлении

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину. Особенное внимание нужно уделить следующим моментам:

-плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;

-исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

-На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.

-Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов. Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

-монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;

-приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах. В этом случае возникает две проблемы:

-створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;

-происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла. Полезное видео по теме Монтаж клапана в вентиляционную решетку стандартных размеров:

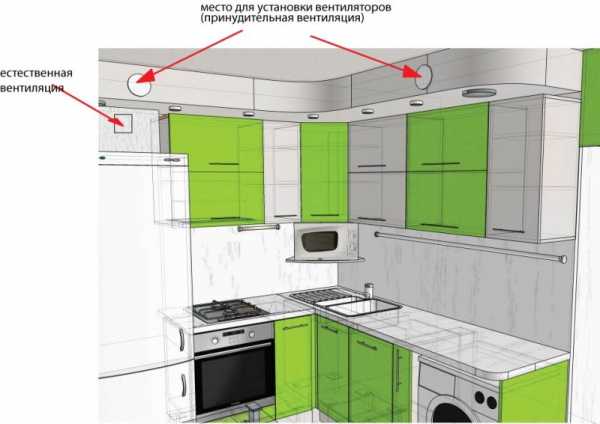

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

samstroy.com

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

  • материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

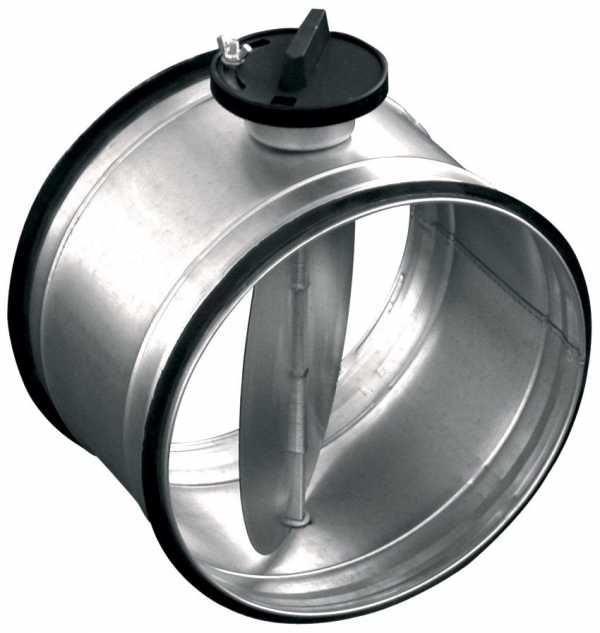

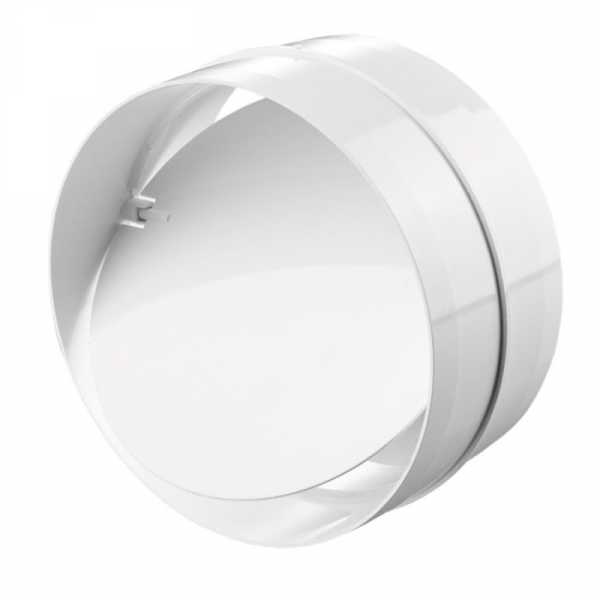

Обратный клапан круглого сечения из оцинкованной стали

  • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
  • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

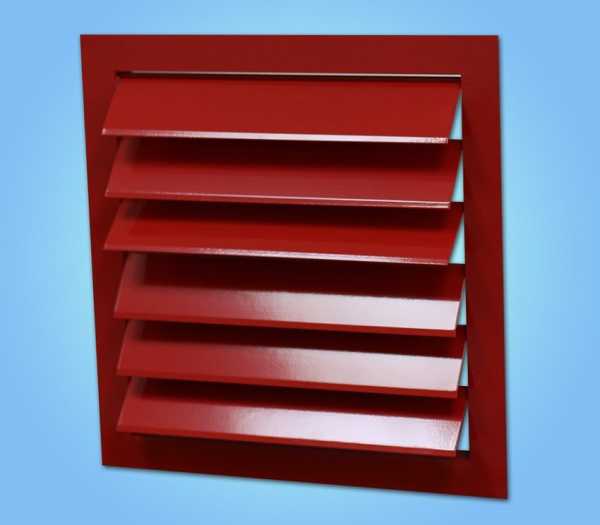

Наружная вентиляционная решетка с обратным клапаном

  • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
  • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

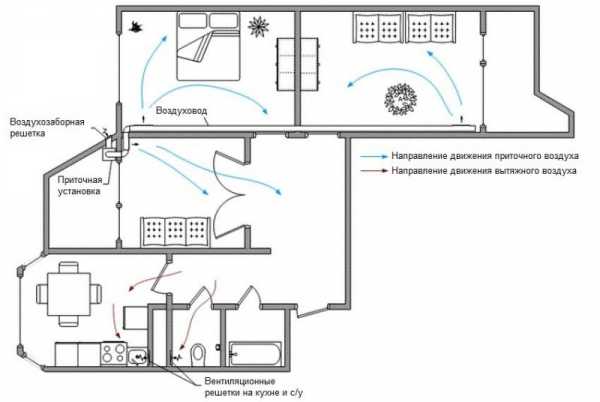

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

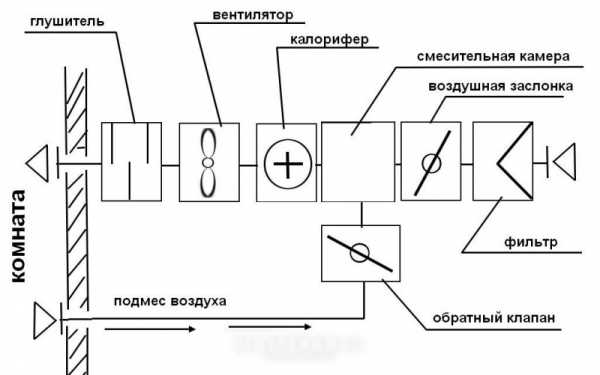

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

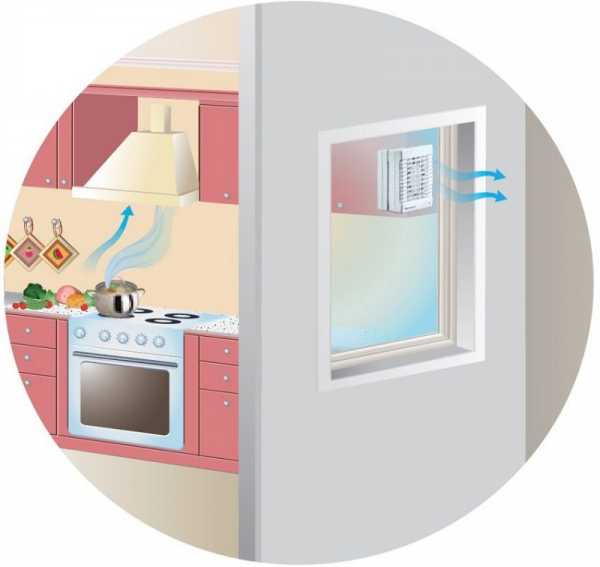

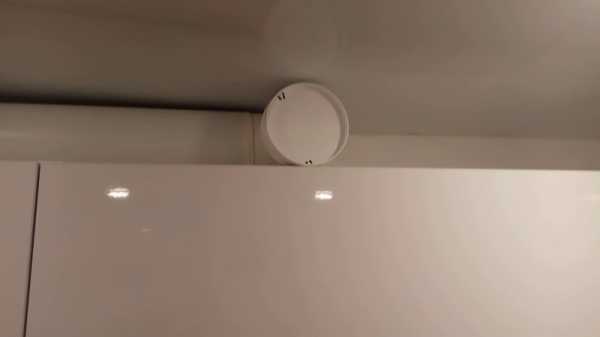

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
  • условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
  • особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

НаименованиеМаркаДиаметрТип устройстваСечениеМатериал
Обратный клапан на вентиляцию 100Вентс КО 100100 мммембранныйкруглоепластик
Обратный клапан на вентиляцию 120Вентс КО 120120 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 125Вентс КО 125125 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 150Вентс  150150 ммлепестковыйкруглоеметалл



Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

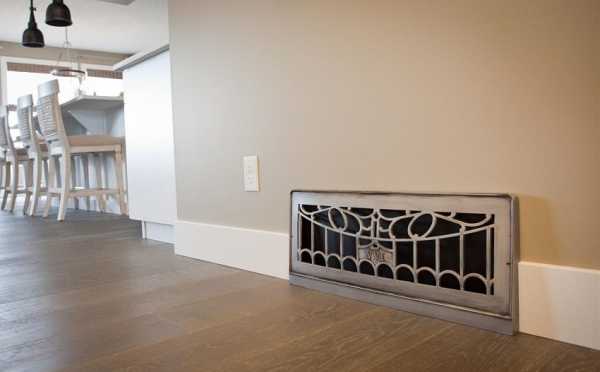

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

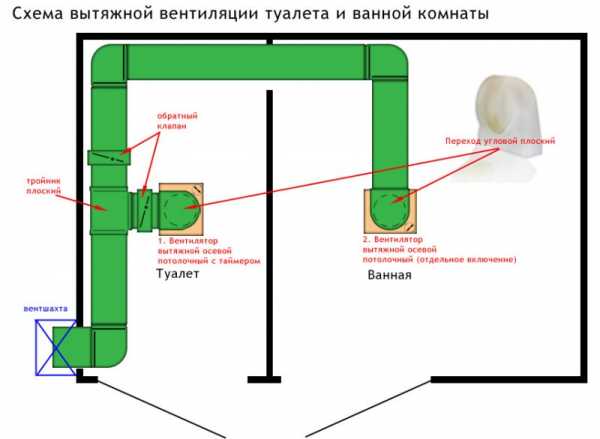

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Вентиляционная решетка с обратным клапаном: выбор и установка

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

  • возможное возникновение тяги обратной;
  • проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
  • необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

  • четкая и оптимальная организация воздушного потока;
  • предохранение помещений от попадания пыли, насекомых;
  • предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

  • фланца крепежного;
  • корпуса, объединяющего все элементы конструкции;
  • одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
  • осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.



ventilaciya.info

Обратный клапан для вентиляции: виды, рекомендации по установке

При неэффективной работе вентиляционной системы в помещении может появиться неприятный запах. Это связано с тем, что отработанный воздух, вытягиваясь из одного помещения, возвращается в другое, затягивая вместе с собой запахи из канала естественной вентиляции. Особенно сильно подобная проблема ощущается в санузле и на кухне. Чтобы избежать этой неприятности, рекомендуется установить обратный клапан для вентиляции.

Функции и конструктивные особенности

Несмотря на простоту конструкции, вытяжной клапан выполняет полезную функцию, препятствуя затягиванию отработанного воздуха внутрь помещения. Причинами обратной тяги могут быть следующие:

  • Плохая герметичность вентиляционных ходов.
  • Засор вентканала.
  • Неправильное расположение вытяжки.
  • Усиление тяги горения в частном доме с печным отоплением.
  • Нарушение движения воздушных потоков из-за установки мощной вытяжки в одной из квартир многоэтажного дома. Это возможно и в тех случаях, когда воздуховод многоквартирного дома спроектирован без учёта возможности установки устройств для принудительной вентиляции.
  • Наличие нескольких вытяжек в квартире, из-за которых создаётся неравномерный напор воздушных потоков.
  • Изменение внешней среды за стенами дома (изменение рельефа при строительных работах, снос построек и т. п.).

Поэтому, чтобы движение отработанного воздуха было нормальным, монтируется обратный затвор. Конструкция обратного клапана на вентиляцию проста: на единственной оси расположены лопасти, пропускающие воздух только в одном направлении. При смене движения воздушных потоков створка закрывается, препятствуя их попаданию внутрь помещения.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

  1. По конструкции.
    • Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
    • Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
    • Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
    • Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
  2. По типу управления: ручные и автоматические.
  3. По типу установки: горизонтальные, вертикальные.
  4. По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
  5. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
  6. По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Правильный выбор

При выборе устройства необходимо учитывать скорость потока воздуха внутри вентканала естественной тяги. Важно, чтобы лопасти клапана поддавались даже слабым потокам. Поскольку для естественной вентиляции слабая тяга – обычное явление, в ней часто монтируется вентилятор с обратным клапаном. При этом важно также иметь представление, как правильно выбрать вентилятор: его мощность выбирается исходя из площади помещения. Для расчёта эффективности воздухообмена каждой комнаты учитываются разные показатели.

Чтобы выбрать правильный вентиляционный клапан, следует обратить внимание на температуру внешней среды. При установке на канал, ведущий сквозь стену на улицу, рекомендуется использовать клапан типа «жалюзи», поскольку другие виды не устойчивы к воздействию низких температур. Цена при выборе устройства не является определяющей, поскольку зависит от таких факторов, как тип сечения, размеры конструкции, материал изготовления и т. д.

Кроме того, при выборе подходящего устройства следует учитывать способ его монтажа. Так, одностворчатый обратный клапан на вентиляцию гравитационного действия устанавливается строго горизонтально или вертикально, в то время как клапан типа «бабочка» можно устанавливать под любым углом.

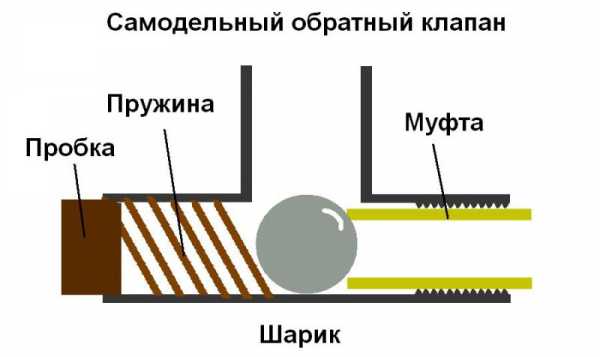

Самодельный обратный клапан

Изготовление самодельного вытяжного затвора актуально в тех случаях, когда вентканал или вентиляционная решётка нестандартной формы или размеров. Самодельная конструкция обойдётся дешевле, чем подгон коробки воздуховода под стандартные размеры. Если в доме функционирует естественная вентиляция, обратный клапан лучше изготовить мембранного или одностворчатого типа из жёсткого материала. Перед тем как сделать обратный клапан, стоит уделить внимание таким нюансам:

  • Пластина должна плотно прилегать к стенкам корпуса устройства, чтобы не образовывались щели, пропускающие воздух.
  • Должен быть исключён стук пластины, особенно если в воздуховоде направление воздушных потоков часто меняется.

Для изготовления лопастей можно использовать лавсановую плёнку, диаметр которой должен превышать отверстие вентиляционной трубы. Чтобы плёнка не деформировалась при обратной тяге, можно прикрепить решётку, на которую она будет опираться. Простейшие обратные клапаны изготавливаются из решётки, к которой приклеивается плёнка с двух её сторон.

Как правильно устанавливать устройство

Установка обратного клапана на вентиляцию осуществляется в начале или конце трубы воздуховода. Для этого круглый или квадратный корпус устройства вставляется в вентканал, на стенках которого делается разметка его расположения. После этого по размеченным точкам производится сверление отверстий для крепления. Обратный клапан фиксируется дюбелями. Между корпусом и стенками канала не должно быть больших зазоров. Щели следует заполнить герметиком.

Установка клапана на вытяжную вентиляцию защищает помещение дома или квартиры от обратного проникновения загрязнённого воздуха. Для того чтобы установка устройства способствовала качественному оттоку воздуха, монтаж должен производиться с соблюдением основных правил: соответствию мембраны диаметру отверстия вентканала, её плотному прилеганию к решётке, и тщательно загерметизированным зазорам между корпусом устройства и коробкой воздуховода.

ventinginfo.ru

Подключение вытяжки в канал естественной вентиляции

Есть вопрос в выборе и приобретении вытяжки, для этого хочу прикинуть возможности подключения в канал на кухне. Имеется канал диаметром примерно 120 мм,почитал ответы на аналогичные вопросы, предлагают решетку с отверстием для гофры, то есть два в одном, а вот можно ли в данное отверстие подключить тройник(1- для вытяжки,2- естественная вентиляция ( с устройством обратного клапана) и 3- вставить непосредственно в канал).

Заранее Спасибо за советы!

kbv,

Рассказать друзьям

Подписаться на еженедельную рассылку «Идеи для ремонта»

Похожие вопросы

Интересные предложения

Другие вопросы по этой теме

  • Установка стирально-сушильной машины в шкафу

    Хочу установить стирально-сушильную машину (обычную отдельностоящую) во встроенном шкафу в коридоре рядом с санузлом. Разрешено ли это, могут ли возникнуть в свзяи с этим какие-то проблемы при эксплуатации?

    30 декабря 2012, 14:52•2 ответа• ответить

  • Цвет газовой плиты

    Заказала кухню низ венге, верх беж, столешница беж. Теперь ломаю голову над выбором газовой плиты встр. Хочу Горенье эмаль слоновая кость. Может кто нибудь совет даст.

    22 декабря 2012, 21:44•4 ответа• ответить

  • Холодильник Candy CBNA 6200 WE

    Нужен совет. Кто-нибудь пользется холодильником Candy CBNA 6200 WE? Что можете о нем сказать? Очень нравится цена и интересно соответствует ли качество заявленным параметрам.

    8 декабря 2012, 18:15•2 ответа• 1 ответ эксперта• ответить

  • Куда можно установить мини-печку?

    Здравствуйте. Хотелось бы на кухнб установить вместо обычной духовки-электрическую минипечь, типа такой http://www.holodilnik.ru/small_domestic/electric_furnace/delonghi/eo20791/russia/?aid=yam_msk
    Если ее встроить в мебель(на полочку)-не попортится…

    4 декабря 2012, 15:14•1 ответ• 1 ответ эксперта• ответить

  • Подскажите пожалуйста, кто-нибудь пользуется компактной электродуховкой с функцией СВЧ? Ну как?
    Какая фирма лучше?

    Духовкой я пользуюсь не очень часто, особенно после покупки мультиварки. А вот Свч регулярно,но только для подогрева и разморозки.Вот и думаю — совмещённый компакт или всё-таки 2 отдельных прибора?

    14 ноября 2012, 17:13•17 ответов• ответить

ideas.vdolevke.ru

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан




Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

  • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

  1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
  2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
  3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
  4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
  5. Просверлить в решетке отверстия для крепления к стене.
  6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео: Воздушный клапан для квартирной вентиляции

sdelalremont.ru

Тройник для вентиляции с обратным клапаном – Обратный клапан на вентиляцию: устройство, виды, цены, установка

Отправить ответ

avatar
  Подписаться
Уведомление о
