Токарный станок по дереву СТД-120: технические характеристики


Токарный станок по дереву СТД 120м часто можно увидеть в школьных мастерских и в столярнях профильных училищ. Ключевой его задачей является обучение учеников или студентов характеру и принципам работ со станками, особенностям обработки деревянных заготовок. В то же время данный аппарат имеет неплохие технические характеристики,  которые делают его полезным даже на небольших деревообрабатывающих предприятиях.

Описание

Этот токарный станок может выполнять следующие функции:

  1. Порезку.
  2. Точение.
  3. Сверлильные работы.
  4. Создание канавок.
  5. Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Кроме перечисленных выше характеристик, данный агрегат обладает и другими особенностями, которые обусловливают специфику его применения:

  • Станок оснащен местным освещение, которое значительно ускоряет работу и делает ее более безопасной.
  • Удобность в использовании кнопочного блока была достигнута благодаря его размещению на передней бабке.
  • Для устранения производственных отходов конструкцией станка предвидена возможность установки пылеотсасывающего блока. Примечательно, что один такой блок можно устанавливать сразу на два аппарата.
  • Станок оснащен защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно сделано из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
  • Интенсивность вращения обрабатываемой детали можно менять посредством переброски ремня по разным ручьям вала. Стоит отметить, что блок, в котором осуществляется переброска, защищен от проникновения во время работы мотора.

Благодаря простоте в использовании и высокому уровню безопасности данный аппарат отлично подходит для обучения начинающих столяров. С другой стороны, эти характеристики никак не мешают использовать станок на небольших предприятиях и в домашних мастерских.

Особенности конструкции

На рисунке изображены особенности строения аппарата.

  1. Электромотор.
  2. Кнопка-выключатель.
  3. Передача.
  4. Шпиндель. Узел выполнен из стали в форме вала. На правой стороне шпинделя сделана резьба для установки патрона и других приспособлений, а на левой – установлен приводной шкив с двумя ступенями, который приводится в движение через клиноременную передачу от электромотора. Управление шпинделем осуществляется с панели передней бабки.
  5. Бабка передняя. Корпус данного узла сделан из чугуна с расточкой под два подшипника радиально-сферического типа. Передняя бабка выполняет функцию крепления обрабатываемой детали и передает ей вращательное движение.
  6. Кнопочная система. Данный узел станка позволяет оператору управлять его работой. Как видно на рисунке, кнопочный блок установлен на передней бабке.
  7. Местное освещение.
  8. Корпус.
  9. Подручник.
  10. Экран защитный. Значительно снижает риск получения травмы во время работы с устройством. В то же время благодаря смотровому окну оператор наблюдает за рабочей зоной и хорошо видит, как следует обрабатывать деталь.
  11. Ручка для фиксации.
  12. Ограждение. Данное защитное приспособление закрывает механический узел электромеханического привода. Система оснащена автоматической блокировкой отодвигания крышки во время работы, чтобы не допустить попадания пальцев оператора в механизмы привода. Если попытаться открыть крышку во время работы станка, то электромотор мгновенно остановится.
  13. Бабка задняя.
  14. Маховик.
  15. Станина. Узел изготовлен методом литья с применением элементов опоры, что существенно повышает надежность и срок эксплуатации устройства. Станина устанавливается на основе и плотно крепится к ней. В противном случае точность обработки заготовок будет существенно снижена из-за вибраций во время работы.
  16. Опора.
  17. Фиксирующая гайка.
  18. Пиноль.
  19. Центр.
  20. Ручка тормоза.
  21. Каретка.
  22. Гайка двухрожкового типа.
  23. Платформа деревянная.
  24. Бруски-опоры.
  25. Щель для производственных отходов.

Электрическое оборудование станка рассчитано на работу от трехфазной сети с током переменного типа и напряжением 380 В. Для нормальной работы автономного освещения станка, в узле управления аппаратом установлен специальный трансформатор, который преобразует напряжение в соотношении 380/24.

Мотор у станка асинхронного типа, а управление его работой осуществляется с панели на передней бабке. Подключать станок к сети и налаживать его работу должен опытный мастер, только после этого следует приступать к эксплуатации станка в обычном режиме.

Технические показатели

Токарный станок стд120м обладает довольно хорошими техническими показателями, особенно учитывая его специфику и габариты:

  • длина – 125 см;
  • высота – 55 см;
  • ширина – 57,5 см;
  • вес – 100 кг.

Ключевые параметры обрабатываемых заготовок:

  1. Предельная длина детали, которая устанавливается в центрах – 50 см.
  2. Максимальный диаметр детали – 19 см.
  3. Предельная длина точения – 45 см.

Показатели шпинделя:

  • количество скоростей – 2;
  • скорость вращения – 1100-2150 об/мин.

Стоит отметить, что высота центров станка составляет 12 сантиметров. Электрооборудование работает с напряжением 380 В и частотой 50Гц. На аппарате установлен только один электродвигатель с номинальной мощностью в 0,4 кВт.

Видео: точение ручки для напильника на токарном станке по обработке древесины СТД 120М.

Преимущества и недостатки

Рассуждая о плюсах и минусах станка СТД 120м, следует учитывать, что он в первую очередь был создан в обучающих целях, и то, что его используют еще и на некоторых мелких предприятиях уже свидетельствует о качестве его сборки и функциональных возможностях. Кроме этого, к преимуществам станка относят:

  1. Длительное время эксплуатации. Простота конструкции сама по себе дает возможность агрегату работать длительное время, но если за всеми узлами станка буде осуществляться тщательный и своевременный уход, то период эксплуатации станка возрастет в разы.
  2. Относительно небольшие габариты. Это особенно важно для учебных аудиторий, в которых необходимо устанавливать сразу несколько аппаратов.
  3. Высокий уровень безопасности. Незаменимое качество для любого устройства, с которым работают новички. В то же время высокий уровень защиты никогда не будет лишним для тех, кто уже имеет опыт работы и решил приобрести данный станок для собственных нужд.
  4. Полноценность обучения токарному делу на этом станке гарантируется наличием всех необходимых приспособлений и функций.

Как и у любого другого устройства, у данного аппарата есть ряд недостатков:

  • Невозможность подключения к сети с напряжением в 220 В значительно ограничивает сферу применения агрегата.
  • Довольно небольшие параметры обрабатываемых заготовок снижают функциональность устройства.
  • Наличие у аппарата только двух скоростей неблагоприятно сказывается на качестве обработки деталей.



metmastanki.ru

Школьный токарный станок по металлу: особенности, принцип работы, модели

Для обучения навыкам работы станочником в школах и училищах выпускались упрощенные модели оборудования. Напольные токарные станки в мастерских управлялись в ручном режиме и не годились для массового производства изделий. На них вытачивались единичные детали простой конфигурации. В настоящее время компактные модели оборудования востребованы в домашних и ремонтных мастерских. На них можно изготовить запчасти для ремонта и деревянные элементы мебели.

Токарный станок по металлу для школы

Первые модели школьных токарных станков собирались в детских трудовых колониях, пока не был построен специальный завод. Начиная с 1956 года, изготовление учебных станков наладили на МАГСО – Ростовском заводе, построенном под выпуск малогабаритного металлорежущего оборудования. На нем модели малогабаритного оборудования постоянно совершенствовались и улучшались.

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

  • малые габариты;
  • простота конструкции;
  • безопасность при работе;
  • ручное управление и легкое обслуживание;
  • обработка малых по размеру заготовок;
  • низкая производительность;
  • невозможность изготовления партий деталей.

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Станок токарный был рассчитан только на обучение. На него можно установить небольшие заготовки до 10 кг и прокат до 16 мм.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

Принцип работы

Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.

Основные узлы и детали учебного токарного станка по металлу:

  • станина;
  • передняя бабка;
  • шпиндель;
  • электродвигатель;
  • суппорт с салазками;
  • задняя бабка;
  • вал;
  • винт;
  • корыто для стружки;
  • лампа;
  • защитные приспособления.

Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.

От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.

Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.

Устройство станка ТВ-4

Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.

Модели школьных станков

Первый токарный станок по металлу Школьник, массово поступивший в мастерские, был ТВ-2, затем ТВШ-2. Изготавливались обе модели в настольном варианте. Отдельные партии ТВШ-2 имели стойки для напольной установки.

За ними последовали в течение нескольких лет усовершенствованные напольные модели: ТВ-3, ТВ-4 и ТВ-6. Все они мало отличались друг от друга, в основном формой корпусов узлов, имели по 3 скорости перемещения суппорта и 6 скоростей вращения шпинделя, могли нарезать по 3 резьбы. Модель ТВ-4 применялась и для работы по дереву, до выпуска специальных деревообрабатывающих токарных станков серии СТД.

Токарный станок ТВ-6
Токарный станок по металлу для школы ТВ2
Токарный станок ТВ-11

В школах особенно популярным стал ТВ-6. Он выпускался одновременно с МАГСО на Дубненском заводе Октябрь и поступал в мастерские большими партиями. Он отличался размером шпинделя, вместо 100 мм, как у предыдущих моделей, имел 125 мм. Электродвигатель мощностью 1,1 кВт заменил двигатели в 0,6 кВт.

Последующие модели токарных учебных станков: ТВ-7, ТВ-9 и ТВ-11 выпускались в настольном варианте и были модернизированы. Они имели 6 скоростей перемещения суппорта, нарезали 6 резьб. Между собой станки отличались внешним оформлением и межцентровым расстоянием.

Модель станкаРМЦ, межцентровое расстояние, мм
ТВ-7275
ТВ-9525
ТВ-11750

Высокую точность при обработке деталей обеспечивали жесткая станина и установленные на шпинделе радиально-упорные регулируемые подшипники.

Комплектация токарных станков Школьник различными приспособлениями делает оборудование универсальным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Школьный токарный станок – разбираемся в устройстве и функциях + Видео

Школьный, хорошо известный многим мальчишкам токарный станок по металлу нашел свое применение даже за пределами учебных заведений. В чем заключается секрет его популярности?

1 Модели и их отличия

Такой токарный станок – настоящая находка для многих мастеров. Если вы стараетесь делать в своем доме все самостоятельно, то стоит серьезно задуматься о покупке такого оборудования. С его помощью вы легко обработаете элементы различной формы, даже конической и цилиндрической, без проблем нарежете резьбу и, если надо, произведете накатку, шлифовку и затачивание инструментов. При этом обрабатывается любой материал: дерево, металл и пластик.

Стоит отметить огромный выбор дополнительных приспособлений, которые позволят расширить возможности устройства. Например, проводить нарезку зубьев, фрезерование. Не представит проблемы обработка колесных пар, муфт и иных сложных элементов. Учебный станок несколько ограничен в своих возможностях, однако это не снижает его популярность. Во-первых, с его помощью легко можно выполнить набор стандартных операций. Во-вторых, такой токарный станок более компактный, что позволяет установить его как в учебном помещении, так и в небольшом гараже.

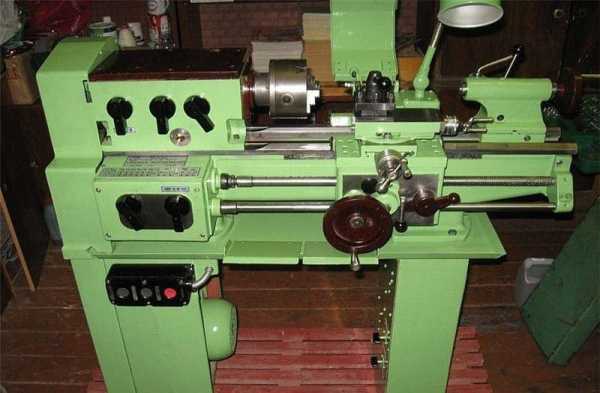

Учебный станок для токарных работ

Рекомендуем ознакомиться

Одной из наиболее распространенных моделей токарных станков, столь любимых учителями труда, по праву можно назвать «учебный ТВ-4». Свое название он получил исключительно из-за активного использования в стенах советских школ. При этом оборудование вполне работоспособно и может посоревноваться со многими иными моделями настольных токарных станков. К достоинствам ТВ-4 следует отнести небольшие размеры и превосходные функциональные возможности.

Легкое полуавтоматическое оборудование характеризуется нормальным классом точности. Благодаря этим плюсам его до сих пор активно используют в домашних целях даже современные умельцы.

Также неплохо себя зарекомендовал школьный станок по металлу PROMA. Модель Profi производит отделку небольших деталей. К достоинствам этой серии следует отнести невысокую стоимость, низкий уровень шума и простоту эксплуатации. Работает оборудование от обычной сети 220 В. Литая станина и жесткие направляющие позволяют добиться высокого класса точности. А опция бесступенчатого изменения скорости вращения рабочего инструмента совместно с устройством цифрового вывода позволит подобрать наиболее подходящий режим работы.

2 Технические характеристики такого станка по металлу

Токарный станок ТВ-4 имеет длину обтачивания 300 мм. 6 скоростей позволяет самостоятельно установить интенсивность обработки изделия. В зависимости от выбранного режима шпиндель вращается со скоростью от 120 до 710 оборотов в минуту. Диаметр изделий, устанавливаемых над станиной и над нижней частью суппорта, не должен превышать 200 и 125 мм соответственно. А обрабатываемые прутки не должны быть толще 15 мм. Пределы продольных подач составляют 0,08–0,12 мм/об, а шаг нарезаемой резьбы – 0,8 мм, 1 и 1,25 мм. Оборудование оснащено электродвигателем мощностью 0,6 кВт, а диаметр отверстия в шпинделе составляет 16 мм.

Токарное оборудование ТВ-4

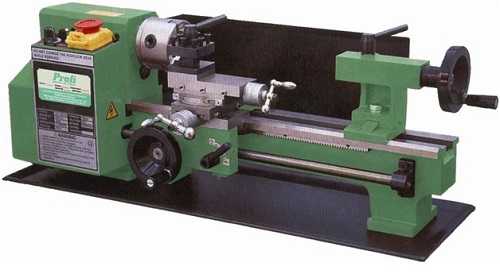

Устройство Profi-350 имеет несколько лучшие показатели. Например, частота вращения шпинделя колеблется в пределах от 100 до 3000 об/мин. Диаметр обрабатываемых заготовок, устанавливаемых над станиной, не должен превышать 180 мм, а длина деталей в центрах – 350 мм. Диапазон дюймовой резьбы составляет 12–52 TPI, а метрической – 0,4–2,0 мм. Продольные подачи находятся в пределах от 0,1 до 0,2 мм/об. В шпинделе имеется отверстие диаметром 20 мм. Оборудование укомплектовано электродвигателем мощностью 350 кВт. Этот токарный станок довольно компактен, в упаковке его габариты – 90х40х40 см, а вес всего 54 кг.

3 Как устроен токарный школьный агрегат?

Практически все модели этого оборудования имеют одинаковую конструкцию и принцип работы. Главные элементы настольных станков: станина, стержневой инструмент, передняя шпиндельная и задняя бабка, суппорт. Рассмотрим значение каждой детали. В качестве основы выступает станина. Именно на эту часть фиксируются все остальные элементы, которые включает в себя «Школьник». Шпинделем называется вал, получающий вращательный момент от электродвигателя. Это действие происходит посредством ременной передачи и подшипников.

На конец вала наносится резьба, куда навинчивается трезубец, патрон либо планшайба. Все эти приспособления служат для фиксации разных типов деталей. Так, в торцах длинных заготовок просверливают по центру небольшое отверстие, глубиной не более 9 мм и диаметром около 4 мм. Затем с помощью ножовки делают неглубокий пропил через центр. После чего закрепляют элемент в трезубце. Если деталь имеет небольшой диаметр и длину, не превышающую 15 см, то ее фиксируют с помощью патрона. Для этого один край сострагивают на конус и вбивают его в приспособление. Чтобы обеспечить надежную фиксацию, следует в боковое отверстие вкрутить шуруп. А вот короткие элементы большого диаметра устанавливают в планшайбы. Надежность такого крепления обеспечивается с помощью винтового соединения.

На шпиндельную бабку возлагается довольно ответственная функция – обеспечивать вращение обрабатываемой детали, плюс ее надежная фиксация. Задняя бабка необходима, чтобы крепить правый край детали. Ее подводят к обрабатываемому элементу по направляющим основы и фиксируют посредством болтового соединения. В завершение с помощью маховика к концу заготовки придвигают специальную деталь – центр, и зажимами проводят окончательную фиксацию.

Шпиндельная бабка школьного станка

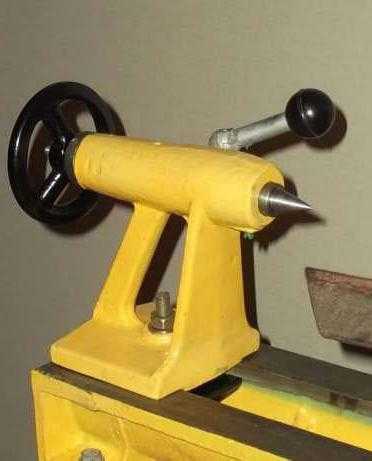

В пиноли задней бабки учебных токарных станков по металлу размещается стержневой инструмент. Он служит для обработки отверстий. А вот суппорт отвечает за функционирование режущей части и ее надежную фиксацию. В качестве опоры под рабочий инструмент выступает подручник. Он крепится простым поворотом рукоятки и перемещается вдоль и поперек станины.

Очень важная роль в устройстве этого типа оборудования отведена коробке подач. Этот узел посредством шестерни передаточного механизма получает движение от коробки скоростей. Установив рукоятку в нужном положении, можно получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм либо продольную подачу с шагом 0,08; 0,1; 0,12 мм. Также с ее помощью активируется ходовой валик или винт. Причем конструкцией предусмотрено, что в движение может приходить только один из элементов. А наполнив маслом специальную емкость, расположенную в верхней части коробки подач, вы обеспечите смазывание деталей. Соответственно, они прослужат дольше. Поступление смазывающей жидкости происходит через фитили.

Стоит сказать пару слов и об электрооборудовании. Этот узел состоит из магнитного пускателя, трехфазного короткозамкнутого асинхронного электродвигателя, трансформатора, плавких вставок и электрощита. На последнем размещаются переключатели освещения, а также общего включения устройства.

4 Как он работает и основы правильной эксплуатации

Работать на таком оборудовании довольно просто, не зря именно его выбирают для учебных заведений. В пиноли задней бабки находятся отверстия, куда и устанавливаются рабочие инструменты. Эта часть устройства подвижна и перемещается по направляющим. Ее положение подгоняют в соответствии с размерами обрабатываемой детали. Каретка суппорта также движется по направляющим во время работы и перемещает рабочий инструмент.

Движение каретки суппорта

Резцедержатели бывают разных видов. Их тип подбирается в зависимости от нагрузок и материала обрабатываемого изделия. Например, одиночные резцедержатели прекрасно справятся с работами среднего уровня сложности. Но сегодня все большей популярностью пользуются современные резцовые головки, на которых зафиксировано несколько режущих элементов одновременно, но школьный вариант станка работает с классическим набором.

Прежде чем начинать работы, следует внимательно ознакомиться с техникой безопасности. Если речь идет про школьный урок труда, то включать устройство и тем более обрабатывать заготовки можно только под присмотром учителя. На станину запрещается класть любые посторонние предметы, в том числе и инструменты. А элементы ременной передачи следует оградить. Нельзя опираться на части машины. Если возникли какие-либо неисправности, нужно немедленно оповестить учителя.

Работать следует только в специальной одежде, при этом следите, чтобы ее края не свисали. А волосы желательно спрятать под головным убором. Если предполагается образование стружки, то понадобятся еще и защитные очки. Перед запуском «Школьника» проверяют, надежно ли зафиксированы все узлы. Обязательно надо взглянуть на заземляющий провод и протестировать на холостом ходу исправность клавиш «Пуск» и «Стоп». Если обнаруживается какая-нибудь неполадка, приступать к работе нельзя, пока она не будет устранена.

Во время обработки деталей важно следить, чтобы рабочий инструмент и заготовка были надежно зафиксированы. Все действия – замена обрабатываемой детали, режущих инструментов, регулировка их положения, чистка и т. д. – должны производиться только на выключенном оборудовании. Также важно следить за чистотой, убирать стружку специальными приспособлениями, проверять наличие масла в резервуаре над коробкой подач. Нельзя оставлять работающий токарный станок без присмотра. Если планируется небольшой перерыв, следует обесточить оборудование. Настройку и регулировку электроаппаратуры токарных станков «Школьник» должны производить только квалифицированные специалисты.

tutmet.ru

Станок токарный СТД-120М по дереву

Устройство СТД-120 м, выпускаемое ИП Чупраковым Р.В. в г. Кирове – это учебный станок по обработке дерева, который можно встретить в школьных кабинетах по труду, в столярных мастерских профессиональных учебных заведениях и в маленьких предприятиях, занимающихся обработкой древесины в России, Белоруссии, Казахстане, Украине и других странах на всём постсоветском пространстве.

Область применения станка

Токарный агрегат СТД 120М предназначен для работы с малогабаритными деревянными элементами. Если сравнивать с предыдущим СТД-120, станок 120 м отличается улучшенной защитой, безопасностью и эргономичностью, а именно:

  • движущие элементы закрыты ограждением;
  • рабочая область оснащена местным освещением;
  • улучшена электрическая схема управления;
  • предусмотрена система механической очистки от пыли и стружки.

На рассматриваемом станке можно выполнять несложные токарные операции по обработке деревянных изделий, устанавливая их в центрах и в патроне, а также следующие простые действия:

  • точение профильных и цилиндрических тел вращения;
  • отрезание деталей под любым углом и закругление;
  • высверливание и точение внутри по определённому профилю;
  • зачистка абразивным инструментом плоских деталей с большим диаметром на планшайбе.

Точение на станке

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

  • асинхронного электродвигателя с вращающимся валом;
  • клиновидного ремня;
  • двух шкивов;
  • рабочего блока;
  • защитного кожуха;
  • станины;
  • блока управления;
  • светильника;
  • шпиндельные насадки;
  • защитное ограждение.

Шкивы и рабочий блок

Шкив токарного станка

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – планшайба для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Технические характеристики и некоторые особенности эксплуатации

Станок токарный по дереву СТД 120М имеет относительно хорошие технические параметры, особенно, если учесть его специфику и размеры:

  • габариты – 1250*550*575 мм;
  • масса – 100 кг.

Заготовки из дерева, с какими параметрами могут обрабатываться на СТД 120М:

  • длина элемента, устанавливаемого в центрах, не более 500 мм;
  • диаметр заготовки, не более 190 мм;
  • величина точения, не более 450 мм.

Характеристики шпинделя:

  • число скоростей – 2;
  • диапазон скорости вращения – 1100–2150 об/мин.

Следует учесть, что высота центров установки равна 120 миллиметрам. Электрооборудование функционирует от трёхфазной электросети с частотой 50Гц. На токарном агрегате предусмотрен один электрический двигатель с начальной мощностью в 0,4 кВт.

Некоторые особенности эксплуатации:

  • обрабатываемая заготовка должна быть без сучков и трещин, а показатель влажности древесины находится в пределах 20%;
  • большие элементы необходимо обрабатывать на низкой скорости;
  • смазка движущихся деталей.

Смазка и проверка узлов на наличие дефектов и повреждений должны производиться не реже, чем 1 раз в год либо после 500 часов работы агрегата.

Конструктивно предусмотрена возможность самостоятельно ремонтировать переднюю и заднюю бабку.

Достоинства и недостатки

Перечисляя положительные и отрицательные свойства станка, не следует забывать о его учебном предназначении, и о том, что СТД 120М также применяется и на некоторых малых предприятиях, а это уже говорит о качестве его сборки и отличных функциональных возможностях. К достоинствам станка можно отнести следующие его особенности:

  • длительный срок службы;
  • сравнительно маленькие размеры;
  • высокий уровень безопасности;
  • полная комплектность и функциональность.

Изделия изготовленные на токарном станке по дереву

Длительный срок службы. Простота устройства агрегата сама по себе позволяет ему эксплуатироваться долгое время. Однако, при условии, если деревообрабатывающий станок эксплуатируется в щадящем режиме и за всеми его узлами осуществляется своевременный и тщательный уход, срок его службы может увеличиться в несколько раз.

Сравнительно маленькие размеры. Это качество важно для небольших мастерских и учебных классов, в которых, как правило, нужно монтировать сразу несколько агрегатов.

Высокий уровень безопасности. Главная особенность для любого оборудования, предназначенного для новичков. Кроме того, повышенные меры безопасности не будут лишними и для более опытных токарей.

Полная комплектность и функциональность. Свойство, позволяющее полноценно обучаться токарному делу на рассматриваемом аппарате.

Как и у другого оборудования, у станка СТД 120М есть свои недостатки:

  • отсутствие возможности работы от двухфазной сети, что существенно ограничивает область использования установки;
  • относительно малые размеры обрабатываемых деталей, ограничивающие спектр возможностей устройства;
  • у станка всего две скорости работы, а это может плохо отражаться на качестве обработки элементов из дерева.

Видео по теме: Доработка токарного станка по дереву СТД-120

promzn.ru

Токарные станки по дереву для домашней мастерской

Содержание: [скрыть]

  1. Виды
  2. Технические характеристики
  3. Устройство
  4. Модель СТД-120М

Ручная обработка древесины с приданием ей округлых форм — трудоемкий процесс. Чаще используются токарные деревообрабатывающие станки. Они напоминают оборудование, с помощью которого обрабатываются металлические изделия, но есть функциональные отличия. Так, в станке по дереву нет автоматической подачи резца к заготовке, все необходимо проводить вручную. Оборудование имеет меньшую мощность, вес.

Виды

Существует три вида станков:

  • Промышленные. Предназначены для массового производства, обладают большим функционалом, имеют высокую производительность, мощность свыше 1 кВт, весят не меньше 200 кг.
  • Для небольших производств. Это малогабаритные станки весом от 40 до 90 кг. Мощность двигателя — 500–1000 Вт. Функционал небольшой, но достаточный для использования в мастерских.
  • Настольный, бытовой токарный станок. Обычно его устанавливают на верстак, применяют для изготовления единичных изделий. Мощность — не больше 500 Вт, вес — в пределах 20 кг.

Типы станков по функционалу:

  • Токарно-фрезерные. Подходят для растачивания пазов.
  • Токарно-винтовые. Используются для нарезания резьбы, изготовления изделий под конус.
  • С ЧПУ. Это автоматические станки, работающие по заданной программе.

Любая из моделей выполняет базовый комплекс операций: обточку, подрезку, сверление, шлифовку, нарезку резьбы. Выбор токарного деревообрабатывающего станка определяется мощностью, функционалом.

Технические характеристики

Основной критерий выбора — мощность. Для дома подходят маломощные станки. При частом изготовлении деревянных изделий лучше приобретать агрегат мощностью 0,5–1,0 кВт.

Второй критерий — размер обрабатываемой детали. Учитываются два показателя: расстояние от установленной детали до станины (25–40,5 см), межцентровое расстояние (33–110 см).

Третья характеристика — скорость вращения шпинделя. Диапазон — 400–3500 об/мин. Чем быстрее вращается заготовка, тем точнее и чище ее обработка.

Устройство

Основные узлы токарного станка, на которые устанавливаются все остальные детали:

  • станина,
  • передняя бабка,
  • задняя бабка,
  • электродвигатель.

Станину изготавливают из чугуна. Это цельное изделие, обеспечивает снижение вибрации оборудования.

Передняя бабка — узел с несколькими функциями: крепление заготовки, передача крутящего момента через шпиндель. Вращение передается от электродвигателя посредством установленных ремней.

Скорость вращения шпинделя изменяется переустановкой ремней на шкивах станка (см. фото) или с помощью электронной аппаратуры.

Заготовка в шпинделе закрепляется поводковым патроном. Для фиксации болванки, предотвращения ее вибрации используется задняя бабка и вставленный в нее патрон.

В устройство входит планшайба. Ее назначение — крепление болванки при обтачивании торцов изделия. В остальных случаях используется межцентровое крепление. Важно точно устанавливать заготовку между центрами для снижения ее биения.

Копир — элемент, увеличивающий функционал оборудования. Используют, когда нужно изготовить несколько изделий сложной формы. Обычно в него устанавливается режущий инструмент.

Модель СТД-120М

Используется для комплектации школьных и бытовых мастерских. Характеризуется оптимальным соотношением технических возможностей и цены.

Отличия от других станков:

  • Скорость вращения шпинделя изменяется путем смещения клиновой ременной передачи на шкивах с двумя ручьями. Используются две скорости: 1100 и 2150 об/мин.
  • Кнопочный блок управления располагается на передней бабке.
  • Сменные шпиндели.
  • Рабочая зона снабжена дополнительными защитными прозрачными шторками.

СТД-120М работает только от сети напряжением 380 В. Электродвигатель устройства имеет мощность 0,4 кВт.

Размеры заготовки: длина — 45 см, диаметр — не более 19 см. Условия монтажа:

  • Установка на стальное или бетонное основание толщиной 600–800 мм.
  • Пол вокруг не должен быть скользким.
  • Крепление производится на анкера.

Условия эксплуатации

Правила:

  • Деревянная болванка должна быть без сучков, влажностью не выше 20%.
  • Обрабатывать заготовки большого диаметра рекомендуется на малых оборотах.
  • Через каждые 500 часов эксплуатации необходимо смазывать вращающиеся узлы и детали.

Некоторые ремонтные работы можно производить самостоятельно: восстановить работоспособность задней и передней бабки, поменять шкив на валу и другие. Но для этого нужно изучить инструкцию, прилагающуюся к оборудованию.

derevo-s.ru

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

  • Заточка цилиндрических и профильных вращающихся элементов.
  • Способность торцевать, закруглять и отрезать заготовки под разными углами.
  • Выполнение точения по отмеченному профилю.
  • Сверление.
  • Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
  • Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
  • Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окнами.
  • Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.

Фронтальная бабка агрегата

Этот узел токарного агрегата СТД-120М используется для монтажа и фиксации заготовки с последующей передачей ей вращательных моментов. Данный элемент состоит из цельнолитого чугунного корпуса открытого типа. В нем расточены по осям пара отверстий, служащих для размещения радиальных, сферически выполненных подшипников.

Рабочий шпиндель – это фасонный вал из стали, имеющий справа резьбу для монтажа патрона, шайбы и прочих спецнасадок, фиксирующих и обрабатывающих заготовку. Слева на конце имеется двухступенчатый привод типа шкива, активирующийся посредством клиноременной передачи от электромотора. По обе стороны передней бабки оборудованы люки с войлочным набивочным материалом. Пуск и стопор шпинделя осуществляется при помощи блока управления, размещенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору при обслуживании длинных изделий, а также закрепление патрона, непосредственно сверл и прочего инструментария. Задний элемент устройства состоит из остова и пиноли, скользящей по направляющим пазам корпуса.

С одного бока подвижной гильзы предусмотрено отверстие, отрегулированное на конус, куда помещается задний упор, патрон либо сверло с соответствующим концевиком. С противоположного бока путем прессовки вставлена втулка, имеющая внутреннюю резьбу. Установочный винт обеспечивает легкое перемещение пиноли и предохраняет ее от вращения вокруг собственной оси.

Элемент перераспределения вращательного момента совмещен с резьбовой втулкой, на одном краю которого установлен маховик, зафиксированный гайкой. Крепление пиноли в требуемом положении осуществляется зажимной ручкой. Фиксация задней бабки производится при помощи гайки, сухаря (шайбы) и болта. Для смазки рабочих элементов в корпусе предусмотрены специальные отверстия.

Основные и съемные приспособления

Станок по дереву СТД-120М оснащается несколькими основными элементами, а именно:

  1. Трезубцем, служащим для закрепления обрабатываемой детали. Он имеет с одного конца форму конуса, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубцами. Фиксируется заготовка путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
  2. Чашечным патроном, представляющим собой деталь, имеющую с одной стороны цилиндрическую внутренность, а с другой — конический хвостовик, служащий для установки в шпиндельную часть фронтальной бабки. Круглую сторону заготовки плотно помещают в патронную полость либо зажимают болтами.
  3. Если обрабатываемое изделие имеет многогранную форму, используется тисочный патрон.
  4. Кроме того, токарный станок СТД-120М может оснащаться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое перемещение кулачка, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Касательно электрического оборудования токарного агрегата, можно отметить, что здесь имеется подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая наглухо заземляется. В распределительном шкафу также есть осветительный трансформатор.

Технические характеристики станка приведены в таблице:

Наименование агрегата

Станок токарный по дереву СТД-120М

Высота центров (см)

12

Максимальная длина детали, обрабатываемой в центрах (см)

50

Предельный диаметр обслуживаемых заготовок (см)

19

Длина точения заготовки по максимуму (см)

45

Обороты при вращении шпинделя в минуту

2

Частота (об/мин)

2350/ 2050

Питающая сеть (В/Гц)

380/50

Число электромоторов

один

Номинальная мощность двигателя (Вт)

400

Длина/ширина/высота агрегата (см)

125/57,5/55

Вес (кг)

100

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение – ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

  • Заготовка из дерева должна быть без трещин и сучков.
  • Влажность детали допускается не выше 20 процентов.
  • Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
  • Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Вывод

Рассматриваемый токарный агрегат предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение ­– домашнее использование, обучение начинающих специалистов и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, указанным в инструкции.

fb.ru

Токарные станки по дереву: конструкция, фото, видео

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

  1. Режущие;
  2. Клеильно-сборочные;
  3. Прессы;
  4. Отделочные;
  5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Оснастка для токарных станков
Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Токарный станок по дереву для школы – Школьный токарный станок по дереву

Отправить ответ

avatar
  Подписаться
Уведомление о
