Теплообменник рекуператор – Пластинчатый рекуператор воздуха: установка, расчет, своими руками

Содержание

пластинчатый, трубчатый, роторный с фото и видео

Рекуперацией являются обменные процессы тепла, уходящего из помещения, с поступающими во внутрь воздушными массами. Работа прибора намного эффективнее открытых окон и отверстий. Если сделать рекуператор своими руками, улучшится в помещении воздухообмен, снизиться перепад температуры в комнате, техника частично компенсирует отсутствие отопительной системы.

Виды агрегатов

По конструктивным особенностям:

  • ребристый;
  • трубчатый;
  • пластинчатый;
  • оребренно пластинчатый;
  • рециркуляционный водяной;
  • крышный.

По способу монтажа рекуператор воздуха своими руками бывает:

Коллекторный

Вытяжка и приток идут в общие каналы, коллектор фиксируется в специально отведенном месте. Является основным узлом приточно-вытяжного вентиляционного механизма.

Преимущества:

  • монтируется в любом удобном периметре гаража или иного крупного помещения;
  • возможна частичная замена деталей;
  • при установке дополнительные отверстия и проемы не нужны.

Канальный

«Тело» прибора монтируется в канале стены. Техника от производителя может оснащаться функцией «догрева».

Достоинства:

  • автоматический режим работы, умеренное потребление электричества;
  • простота установки;
  • легко подобрать необходимую мощность прибора с учетом работы в одной комнате.

Высокий уровень шума. Ремонтные манипуляции осуществляются только специалистами в мастерской. В каждом рекуператоре заводской сборки предусмотрена замена фильтров.

Пластинчатый рекуператор своими руками

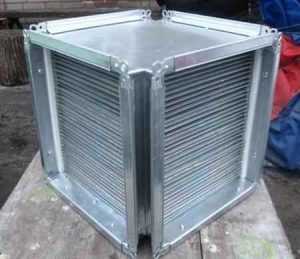

Пластинчатый рекуператор

Наиболее дешевое вентиляционное приспособление в гараж.

Для короба понадобятся четыре метра оцинковки и брус. Приобретенный металлический материал режем на ровные пластинки. В стенки сваренной конструкции и в свободные полости закладывается минвата. Выход гибкого воздуховода также помещается в двухслойный короб с минватой для уменьшения шума при работе системы.

Между пластинами помещаются «дистанционные рамки». На тонкой полоске технической пробки нанесен полиуретановый клей. Для оптимального сопротивления потоку воздуха между пластинами оставляются небольшие промежутки.

Предусмотрите в коробе отверстия для готовых пластиковых фланцев, сечение которых должно совпадать с размера ми труб воздуховода. Так, пластинчатый теплообменник в гараже со всех сторон должен получиться герметичным. Для достижения цели примените силикон. Следите, чтобы температура втягиваемого воздуха была выше вытягиваемого.

Рекомендации специалистов

  1. Оснастите выполненное изделие датчиком слежения перепадов давления. Встроенный механизм станет регулярно размораживать теплообменник зимой: холодные приточные воздушные массы направятся через байпас, если будет зафиксирован перепад давления.
  2. Многослойный влагостойкий короб крепится в области выхода гибких воздуховодов. Теплоизолятор выкладывается изнутри. Простая доукомплектация поможет сэкономить электричество для обогрева гаража и усилит шумоизоляционные свойства техники.

Не располагайте пластины слишком близко друг к другу. В зимнее время появится заледенелый конденсат.

Листы делаются идеально ровными, при работе с оцинковкой работа осуществляется специальными ножницами либо электролобзиком. Правильно собранный рекуператор своими руками не смешивает чистый воздух, который поступает с улицы, с отработанной воздушной средой. Теплопроводящие пластины разделяют два потока.

Кислотный герметик обязательно спровоцирует коррозийные процессы агрегата, поэтому целесообразно применять для заделывания стыков и швов обычный акрипласт.

Используйте только нейтральный состав, обычный кислотный силант может привести к коррозии агрегата.

Достоинства пластинчатого теплообменника

  • КПД достигает 65%;
  • прибор делается без трущихся и подвижных деталей, поэтому механизм не нуждается в частом техническом обслуживании или ремонте;
  • минимальные расходы при эксплуатации.


Трубчатый воздухообменный механизм

Трубчатый рекуператор

Данный рекуператор своими руками отличается созданием воздухообменных процессов максимально приближенным к естественным.

Для создания прибора нужен короб и две алюминиевые или медные трубы, которые переплетаются между собой в индивидуальном порядке. На качество работы влияют длина труб и плотность их прилегания друг к другу. Агрегат работает за счет трубчатых конструкций, помещенных в каналы. Теплообменные процессы осуществляются при помощи пучков сварных тонкостенных трубок, по которым циркулирует воздух.

По трубам меньшего сечения проходит воздух комнатной температуры, металл получает тепло. Механизм «труба в трубе» для гаража станет замечательной альтернативой заводским изделиям.

Чтобы добиться повышения КПД, придется увеличивать длину трубы (скажется на весе конструкции).



Рекуператор своими руками роторного типа

Принцип работы

Роторный рекуператор

Сделать самостоятельно конструкцию легко, руководствуясь готовыми чертежами и проектами. Сначала вентилятор работает на вытяжку, температура отводящего воздуха нагревает лопасти крыльчатки. Затем прибор переходит в реверсный режим и втягивает воздух. Начинается обратный процесс теплоотдачи входящим потокам. Для снижения потери тепла стенки канала воздухооттока выполняют из металла. Самодельный роторный механизм имеет до 75% КПД. Крыльчатка изготавливается из очень тонких и легких листов меди. Пластины попеременно нагреваются и остывают.

Достоинства

  • Один из самых высоких КПД среди техники аналогичного назначения.
  • Не пересушивает воздух (контролирует уровень влажности).
  • Минимальный конденсат при работе в холодное время года.

Сложная конструкция, имеющая электромотор, приводной ремень, ротор и систему воздуховодов, требует частого технического обслуживания. Учитывайте, что рекуператор своими руками данного типа работает довольно шумно. Не путайте рекуперацию с воздушным отоплением.

Качественный рекуператор своими руками с составлением чертежных эскизов

Трубчатый рекуператор — схема

  1. Размер будущего теплообменника в гараже.
  2. Стандартный механизм, как правило, имеет 20- или 30-сантиметровую длину стенок.

  3. Количество пластинок.
  4. Решение принимает собственник индивидуально, рекомендуется не менее 70 штук. Толщина прокладки между пластинами составляет 3-4 мм.

  5. Диаметр отверстий.
  6. Чем больше поперечное сечение труб, тем мощнее окажется техника.

  7. Размеры корпуса.
  8. Перед тем, как точно определиться с параметрами короба, учитывайте, что циркуляция воздуха на входе и выходе должна быть беспрепятственной. Заранее определите место для крепежных деталей и уголков.

Основные правила при выборе оптимального места для рекуператора своими руками

  • беспрепятственный подход к системе для контроля работы агрегата, замены фильтров или другого частичного ремонта;
  • учитывается, что в месте монтажа будут шумы;
  • следует рассчитать, будет ли удобно в периметре запланированной установки развести воздуховодную сеть. Кстати, чем короче воздуховоды, тем дешевле блок и меньше его производительность.

Полезная информация

Для экономии подпотолочного пространства можете установить крышный рекуператор. Конструкция находится на крыше, поэтому не создает дискомфорта хозяевам. КПД устройства достигает 65%. Низкие денежные и эксплуатационные затраты перекроют сложные монтажные процессы с применением системы креплений.

Простые способы улучшения работы прибора:

  1. Алюминиевые, пластиковые или волоконные фильтры, встроенные в каналы рекуператора, очищают поступающий воздух от пыли. Данные фрагменты быстро засоряются, поэтому регулярно меняйте элементы.
  2. Чтобы приточный вентилятор не замерзал, время от времени отключайте технику. Замерзшие пластины за счет выходящего теплого воздуха оттают.



stroybudni.ru

Дешевый рекуператор своими руками. - SD WorkShop

С чего все началось:

Мой дом в котором я живу уже 9 год был с естественной вентиляцией, и 80% времени у него были приоткрыты окна. Почему скажите вы? дом достаточно герметичный и потребляет совсем немного на отопление, вентиляция была сделана просто вытяжки были в виде вентиляторов в санузле и техническом помещении, но еще нужен приток воздуха, на 1 этаже в гостинной был установлен клапан КИВ, а на втором этажа два оконных клапана, но притока через клапана не хватало, поэтому приходилось приоткрывать окна.

В сильные холода их клапанов дуло достаточно сильно, поэтому т.к. там есть регулировка их прикрывали, соответсвенно ухудшалась вентиляция.

Для оценки качества вентиляции я пользуюсь измерителем концентрации углекислого газа, который выдыхает человек, соответсвенно если концентрация СО2 в норме, то и остальные показатели будут в норме.

На тему концентрации СО2 очень неплохие статьи:

СО2: критерий эффективности систем вентиляции

К вопросу о нормировании воздухообмена по содержанию CO2 в наружном и внутреннем воздухе

Качество воздуха в доме.

Один год эксплуатации приточной вентиляции

Приточная вентиляция в загородном доме

Углекислый газ — невидимая опасность



И так стало понятно что надо делать приточно-вытяжную вентиляцию.

Кол-во воздуха методом проб и ошибок решено делать согласно нормам АВОК, т.к. наиболее «научно инженерные» и в целом по датчику СО2 они очень реальны и правдивы.

Нормативные документы «АВОК» – час «ч»



Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м3/ч на чел. 3 м3

2, если общая площадь кварти­ры без учета площади летних поме­щений меньше 20 м2/чел.

Для расчета расхода воздуха, м3/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних по­мещений. Квартиры с плотными для воздуха ограждающи­ми конструкциями требуют дополнительного притока воздуха для каминов и механических вы­тяжек.



Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

  1. как можно меньше и проще обслуживание
  2. не влиять существенно на нагрузку сети, то бишь без догрева
  3. ее не должно быть слышно, т.к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
  4. дешево и просто

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.



Подача воздуха.

В комнаты в потолок врезаны анемостаты диаметром 150мм. Чем больше диаметр тем меньше скорость воздуха, тем меньше шума и меньше чувствуется движение воздуха.

Внутри приклеит датчик от термометра, он не обязателен, просто для статистики.



Трассы воздуховодов.

По чердаку проложил трассы гибкими утепленными воздуховодами. Это не лучшее решение, т.к. у них очень большое сопротивление, но я это учел при подборе вентиляторов.

Вообще воздуховоды бывают:

пластик — дешево, очень маленькое сопротивление, неизвестна статика пластика(возможно пылиться будут быстрее всего)

оцинковка — дороже, небольшое сопротивление, сложный монтаж

гибкие — простой монтаж, недорого, очень большое сопротивление (рекомендуется только на отводах или на небольших участках), хорошо гасят шум





Вытяжка осуществляется на кровлю, приток идет сбоку из стены.

Вторая труба это проветривание чердака.





Все трассы на чердаке воздуховодами диаметром 100мм, что бы дыло максимальная скорость в воздуховодах, т.к. чем больше скорость, тем меньше будут теплопотери (чердак холодный), но при этом скорость не должна быть более 8 м/c, т.к. появятся лишние шумы.

Вообще судя по правилам развода вентиляции, диаметр воздуховодов достаточно легко рассчитать

площадь воздуховода х 3600 = кол-во м3 в час при скорости потока 1 м/c

для центральных трасс скорость рекомендуется 4-5 м/с

для отводов от нее чтобы убирать шумы 2-3 м/c

при выходы из решеток и т.п. 1-2 м/c



Теплообменник:

Я остановился на пластинчатом теплообменнике т.к. это самый простой вариант.

  • Пластик
  • Алюминий
  • Мембрана

Что выбрать? Алюминий просто, надежен, но сложно клеить, резать и т.п. Очень тонкую фольгу сложно зафиксировать, толстая редкость и недешево. Вообщем алюминевый теплообменник проще купить заводской готовый. Мембрана — еще сложнее, но наверное самое хорошее решение, цена готовых начинается от 250 евро, сделать самому небольшого размера сложно из-за выдержки расстояний между пластинами, я так и не придумал как.

А вот пластика сейчас полно, пластик использует такие производители как вентс или например sistemair. Самое хороше и доступное решение это сотовый полипропилен (не путать с пвх и поликарбонат), толщина стенки самая маленькая из пластиков, сечение каналов любое на выбор, стоимость минимальна.

И так выбор сделан.

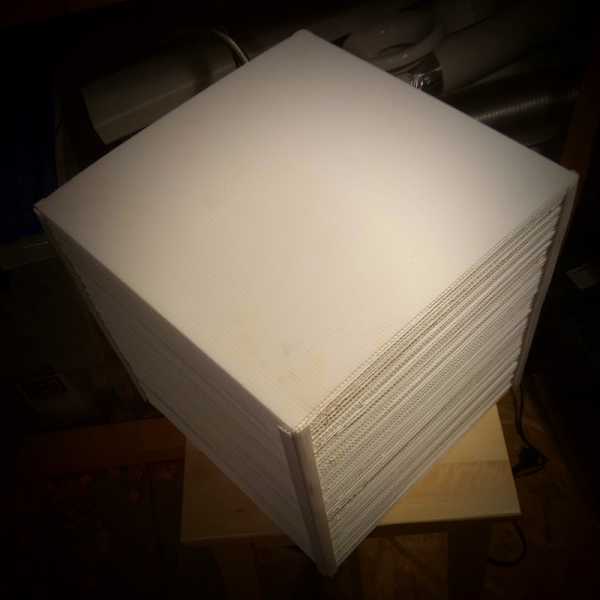

Листы сотового полипропилена нарезаны на куски размером 300х300, толщина 3 мм

3 мм зазор между листами выполнен вставкой из куска того же пластика. Клеится все отлично любым герметиком без запаха на основе мс-полимера.

Сотовые ячейки расположены в сторону приточного воздуха, а сплошная полость распологается в сторону вытяжного воздуха, чтобы конденсат мог свободно стекать.

Теплообменник получился размером 300х300х300 мм с шагом 3 мм.

Площадь теплообмена 7,6 м2

Скорость воздуха в теплообменнике при 150 м3/ч — 1 м/c



Корпус.

Сразу скажу сделать корпус для рекуператора из нескольких теплообменников или их большего размера, лучше сразу из фанеры с обклейкой утеплителем. Но у меня не очень большой теплооменник и не тяжелый, и самое важно что требуется хорошая теплоизоляция, т.к. находиться на холодном чердаке.

Вообщем корпу был сделан из двух листов XPS (экструдированный пенополистирол), склеен и стянут саморезами на время прихватки клея.

Крышка прижата с помощью саморезов закрученных вот в такие дюпели



Корпус из xps с толщиной стенки 5 см, получился достаточно прочный и легкий.

В корпусе сделаны 4 отверстия для воздуховодов диаметром 100мм, установлены два фильтра на вытяжку и приток, филтек класса G4 на сетке

http://www.wesmir.com/filters

Все стыки загерметизированы герметиком на основе мс-полимера (в леруа-мерлен полно)

Также установлены датчики температуры и влажности (но об этом отдельно чуть позже)

Сбоку(на фото), в реальности он будет снизу, вклеен патрубок для дренажа конденсата.

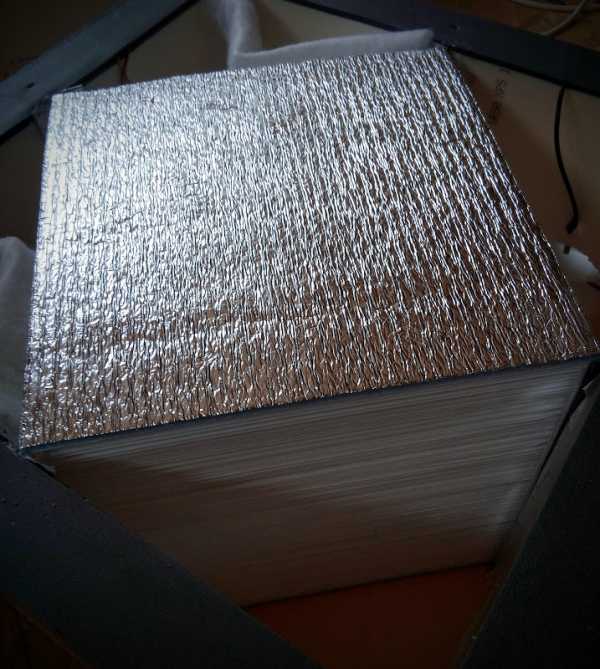

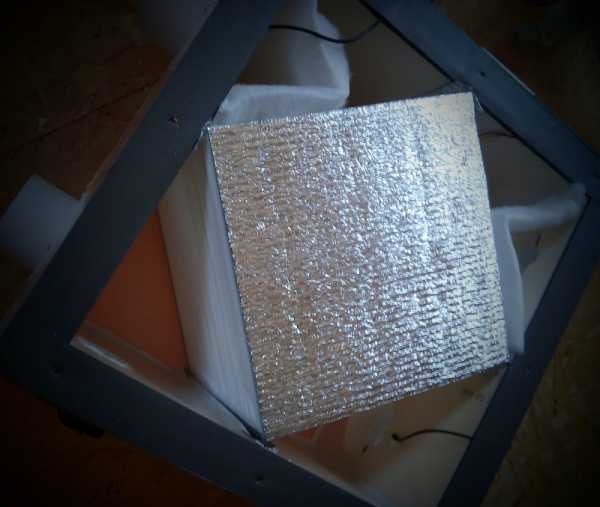

Установка теплообменника



Мой выбор пал на последний четвёртый вариант.

Для измерения параметров использую вот такие инструменты



Теплообменник перенес несколько заморозок и разморозок, и в целом проявил себя хорошо.



p.s. теплообменник делал не сам, а заказал у знакомого, у меня не хватало времени (поэтому в целом справиться кто угодно, но нужно время и немного терпения)

Далее к рекуператору осталось подобрать два вентилятора. Я остановился на двухскоростных канальных вентиляторах таких как cata, вентс, s&p и много кто еще их делает.

Проанализоровав длину трасс, потери в рекуператоре, мне подошли по производительности вентиляторы вентс про тт-100

http://vents.ru/item/6544/TT_PRO_100-/

с ними как и планировалось

приток составил на 1 скорости 90 м3/ч , на второй скорости 130 м3/ч

вытяжка на 1 скорости 110 м3/ч, на второй скорости 150 м3/ч

разница притока и вытяжки составила 20 м3/ч из=за разной длины подающих линий, но в целом это не много и чуть разряженное давление в доме это не плохо.



Параметры теплообменника сравнивая с серийными продуктами чуть хуже, но не более 7%, что очень порадовало, сравнивал с алюминевыми теплообмениками heatex h2 того же размера.

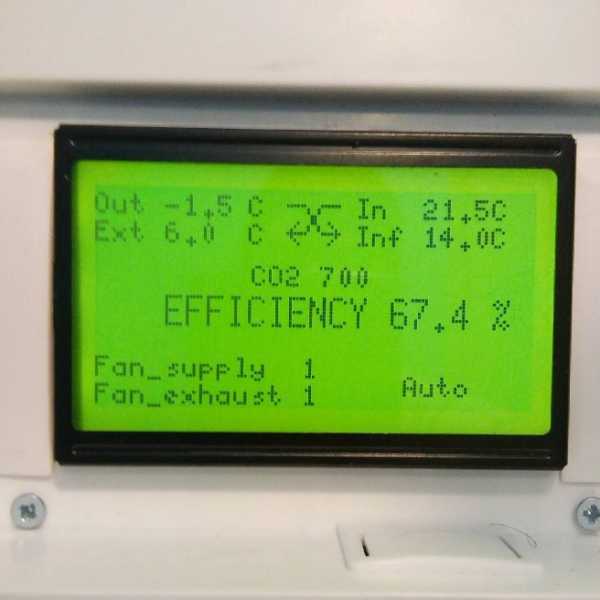

Параметры получились следующие:

на 1 скорости — кпд рекуперации 66-74% (не учитывая небольшой дисбаланс), потери давления на вытяжке 9 Па, на притоке 7 Па, начало заморозки ~ -7 С

на 2 скорости — кпд рекуперации 62-70% (не учитывая небольшой дисбаланс), потери давления на вытяжке 12 Па, на притоке 9 Па, начало заморозки ~ -10 С



По полученным данным и сравнению с данными других производителей, теперь достаточно точно могу посчитать теплообменник из пластика на разный расход воздуха. Если кому надо спрашивайте. Так же могу помочь с подбором вентиляторов.



Реальные данные вижу так

Зимой

Летом



Немного об автоматике.

Первый вариант автоматики был простейщий.



Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.

например http://www.scanlights.ru/index.php?id_product=2332&controller=product

реле давления например

Дифференциальное реле давления DPS-500 N

http://www.arktika.ru/html/dps-n.htm



Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.

Современная вентиляция для энергоэкономичных домов.

Итого по затратам:

теплообменник (материал + работа ) — 5 000 руб

воздуховоды, анемостаты и т.п. — 3000 руб

хомуты, скотч и мелочевка, клей, герметик — 1000 руб

xps — 500 руб

диф реле давл — 1500 руб

таймер — 1500 руб

вентиляторы вентс тт про 100 2 шт — 6000 т.р.

итого: 18500 руб на всю систему вентиляции

Если делать теплообменник самому то примерно минус 2 т.р.



Выводы:

С приточно-вытяжной вентиляцией с рекуперацией тепла концентрация углекислого газа СО2 держится в номе на 1 скорости в пределах 800-880 ppm, при трех проживающих.

Шума у вентиляции нет, приток не слышен совсем, а вытяжку слышно только в санузле. Результат отличный.



О системе управления которая сейчас расскажу отдельно (в следующей статье).

Продолжение следует….

sdinfo.ru

Рекуператор своими руками - пластинчатый, коаксиальный, из труб и поликарбоната

Рекуператор – неотъемлемая часть современной системы вентиляции. Его используют для осуществления теплообмена между приточным и исходящим воздушными потоками, что позволяет существенно поднять КПД отопительной системы.

Современный дом представляет собой герметичную конструкцию, огражденную от внешней среды эффективными теплоизолирующими материалами и конструкциями. В результате этого, внутрь дома необходимо обеспечить поступление свежего воздуха и удаление углекислого газа. Но если не использовать рекуперацию энергии – все усилия по утеплению дома будут бессмысленными.

Виды рекуператоров

В зависимости от конструктивного решения различают такие виды рекуператоров:

  • Роторный. Представляет собой конструкцию из двух воздуховодов, в поперечном сечении которых размещён воздухопроницаемый диск-теплообменник. Вращаемый двигателем, он служит для нагрева приточного и охлаждения исходящего потоков;
  • Пластинчатый. В качестве теплообменника используется набор пластин, между которыми циркулирует воздух. Сами пластины собираются таким образом, чтобы теплообмен осуществлялся по всей их площади;
  • Коаксиальный. Представляет собой систему из трубопроводов смонтированных, таким образом, чтобы обеспечить теплообмен между проходящими по ним воздушными потоками. Используется так называемая система «труба в трубе», когда магистрали коаксиально соединяются между собой;
  • Кожухотрубный. Является вариацией коаксиальной конструкции. Отличие заключается в том, что приточный воздушный поток движется по трубопроводам в двух различных направлениях в верхней и нижней части кожуха;

В соответствии со взаимной ориентацией воздушных потоков выделяют следующие виды рекуператоров:

  • Перекрёстноточные. В них воздушные потоки движутся навстречу друг другу и пересекаются под углом в 90°. Такая геометрия потоков свойственна пластинчатым рекуператорам;
  • Противоточные. Воздушные потоки движутся в противоположных направлениях параллельно друг другу. Так работают роторные рекуператоры;
  • Прямоточные. Приточный и вытяжной потоки движутся параллельно в одном направлении. Такая схема циркуляции характерна коаксиальным (трубчатым) рекуператорам.
Коаксиальный рекуператор

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

  • Материал для пластин: алюминиевый, медный или жестяной лист;
  • Утеплитель: пенопласт или минеральная вата;
  • Герметик, клей;
  • Ножницы по металлу;
  • Вентиляторы: 2 шт;
  • Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
  • Фланцевые патрубки;
  • Ножовка по дереву;
  • Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

  1. Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
  2. На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
  3. Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
  4. Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
  5. Следующий этап — изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
  6. Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
  7. Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
  8. В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
  9. Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Рекуператор из поликарбоната

Поликарбонат – материал, обедающий низкой теплопроводностью и, казалось бы, совсем не подходит для изготовления теплообменника. Но это не так. Если для рекуператора использовать металлические пластины, есть риск того, что появляющийся в процессе работы конденсат будет замерзать, в силу быстрого охлаждения воздушных масс вытяжного канала.

Использование пластин из поликарбоната в таком случае позволяет:

  • Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
  • Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
  • Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

В случае недостаточной эффективности, можно последовательно соединить несколько секций, чтобы получить высокий КПД установки. Для этого несколько теплообменников устанавливают в корпус один за другим, повернув их на 90° относительно друг друга. Таким образом, воздушные потоки будут двигаться от секции к секции по диагональной траектории.

Изготовление трубчатого рекуператора

Трубчатый рекуператор относительно прост в изготовлении, а сама система получается более компактной, нежели пластинчатый аналог. Готовое устройство отличается компактностью и легко может быть смонтировано внутри стены.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

  • Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
  • Тройники для подключения воздуховодов: 2шт;
  • Дрель;
  • Разметочный инструмент, керн, молоток, циркуль;
  • Вентиляторы: 2шт;
  • Трубка из алюминия или меди, диаметром 1см: 20 метров;
  • Фланцы металлические 100мм: 2шт;
  • Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

  1. Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
  2. Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
  3. Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

Далее приступают к окончательной сборке устройства, корпусом которого выступает водопроводная труба, диаметром 110мм:

  • На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
  • Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
  • К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
  • В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Борьба с замерзанием конденсата

В зимний период разница в температуре на улице и в помещении может приводить к обледенению теплообменника. Одним из решения данной проблемы является использование земляного контура для предварительного подогрева приточного воздуха.

Для этого на глубине 2 м размещается труба, выполненная из меди, нержавейки или композитных материалов. Она заполняется водой и выступает в роли генератора тепла. Температура на глубине постоянна и составляет 10-12°С и не зависит от времени года.

К земляному контуру подключается радиатор, который устанавливается внутри приточного канала. При прохождении через него, воздух предварительно подогревается, после чего направляется на рекуператор. Это исключает образование наледи на пластинах теплообменника.

Конденсат на рекуператоре

Блиц-советы

  • Установка байпаса. Если нет возможности организовать земляной контур, в целях борьбы с замерзанием конденсата в корпус рекуператора устанавливают специальный клапан, который отсекает поступление холодного воздуха в систему. Клапан срабатывает, если температура теплообменника понижается ниже допустимого предела. В таком случае через систему проходит только теплый исходящий воздушный поток, который подогревает теплообменник;
  • Регулирование скорости вращения вентиляторов. Чтобы дополнительно контролировать систему вентиляции, ее нередко дополняют микропроцессорным блоком, который позволяет регулировать скорость вращения приточного и вытяжного вентиляторов. Это позволяет не только эффективно бороться с обледенением теплообменника, но и регулировать объем прокачиваемого через систему воздуха;
  • Земляной контур предварительного подогрева можно использовать в летнее время для охлаждения приточного воздуха. Для этого необходимо лишь организовать движение потоков в обход рекуператора.

orcmaster.com

принцип работы, варианты исполнения и эффективности системы

Вентиляция помещений — это процесс подачи свежего воздуха с одновременным выводом отработанного. При этом, удаляемый воздух выводится в нагретом виде, а температура свежей приточной струи может быть как довольно высокой в летнее время, так и весьма низкой в морозы. Идея использовать температуру отработанного воздуха для нагрева приточного воздуха возникла давно, существуют устройства, позволяющие это осуществить с той или иной степенью эффективности.

Что такое воздушный теплообменник и для чего он используется

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Воздушный теплообменник (иное название — теплообменник воздух-воздух) — это устройство, осуществляющее обмен тепловой энергии между горячим и холодным потоками воздуха.

Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования. В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.

В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:

  • воздушное отопление помещений

  • подогрев свежей струи для снижения расходов на отопление


Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация.

Что такое рекуперация

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Рекуперация — это процесс возврата (повторного использования) тепловой энергии отработанного воздуха к вновь поступающему приточному.

Неразумно терять тепловую энергию удаляемого отработанного воздуха попусту, ее можно и нужно обратить на подготовку поступающего вновь приточного воздуха. Эта задача стала актуальной не так давно, основная причина ее возникновения — широкое распространение пластиковых или алюминиевых окон и дверей, конструкция которых исключает наличие неплотностей, не пропускает воздух внутрь и делает вентиляцию помещений весьма актуальным вопросом.

Недостаточный воздухообмен в помещениях — это плохое самочувствие людей, намокание стеновых материалов, возникновение конденсата и прочие неприятности, избавиться от которых помогают правильно организованные приточная и вытяжная вентиляционная система. На этом этапе и появляется задача подготовки поступающего свежего воздуха, повышения его температуры, иначе вместе со свежестью в помещении появится и мороз. Придется перегружать отопительные системы, чтобы удержать температуру в помещениях на приемлемом уровне, что означает повышенную нагрузку на оборудование и чрезмерные расходы на отопление.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Важно! Рекуперация теплоты позволяет удержать часть тепловой энергии внутри, что снижает расходы и позволяет эксплуатировать отопительные системы в штатном режиме.

Особенности системы вентиляции с рекуперацией тепла

Системы вентиляции, использующие рекуперативные методики, нуждаются в эффективном теплообменнике и в устройствах принудительного перемещения потоков воздуха — вентиляторах. Наличие этого оборудования автоматически означает потребность в электроэнергии. При этом, сами по себе рекуператоры (теплообменники) никакой энергии не потребляют и действуют в пассивном режиме, т.е. процесс передачи энергии происходит самостоятельно, контактными методами.

Конденсат

Тем не менее, их работа имеет несколько особенностей, из которых самой серьезной и требующей участия является образование конденсата. Процесс начинается после подачи теплого воздуха на холодные участки оборудования и продолжается до момента нагрева металла до определенной температуры. Учитывая, что обработке подвергается внутренний воздух, насыщенный водяными парами от готовящейся пищи и дыхания людей, объемы конденсата довольно велики и создают определенные проблемы при эксплуатации рекуператоров. Производители предпринимают определенные шаги, устанавливая различные клапана или датчики обледенения, что в какой-то степени решает вопрос, но проблема в целом остается и требует постоянного внимания со стороны владельца.

Постоянная подача энергии

В числе других, менее важных, но существующих особенностей рекуперационных систем, является потребность в бесперебойной подаче электроэнергии. Несмотря на то, что сами по себе рекуператоры не нуждаются на в какой энергии извне и действуют в пассивном режиме, вентиляторы, обеспечивающие циркуляцию потоков, требуют подключения и постоянной подачи энергии, без которой система просто остановится.

Экономия

Кроме того, важным показателем стане соотношение стоимости оборудования и величины экономии на обогреве помещений. Поскольку одной из целей рекуперации является снижение расходов на отопление, то стоимость оборудования должна быть оправдана этой экономией в течение обозримого времени, иначе никакого экономического эффекта покупка оборудования не принесет.

Определение эффективности системы необходимо производить перед приобретением или изготовлением системы, поскольку оградить себя от ненужных расходов и траты времени всегда полезно. Следует учитывать КПД устройства, его стоимость, чтобы сопоставить размер экономии и затрат. Так, пластинчатые теплообменники для частных домов малоэффективны и значительно уступают другим конструкциям.

Воздушный теплообменник на вентиляцию

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Теплообменник — это устройство, производящее непосредственную передачу тепловой энергии. Они бывают разных типов, с передачей тепла от одинаковых или разных видов среды (например, вода-воздух). Рассматриваемые нами теплообменники производят обмен энергией между исходящим нагретым и приточным холодным воздухом.

Пластинчатый воздушный теплообменник

Наиболее распространенным типом является пластинчатый воздушный теплообменник, представляющий собой набор из металлических пластин с высокой теплопроводностью, собранных в пачку с мелкими зазорами, через которые независимыми потоками пропускаются свежая и исходящая струи воздуха. Внутри устройства потоки разделены поочередно, что позволяет осуществлять эффективное уравнивание температур приточного и вытяжного воздуха.

Высокая теплопроводность металлических пластин позволяет интенсивно отбирать тепло у вытяжной струи, активно нагревать приточный поток. Поскольку расстояния между пластинами весьма невелики, на обоих каналах устанавливаются воздушные фильтры, производящие очистку воздуха от взвесей, пыли, различных частиц, способных заполнить промежутки и нарушить режим работы теплообменника. Образующийся конденсат стекает в поддон, после чего удаляется по специальному каналу. Очистка воздуха, какой бы тщательной она ни была, недостаточна, требует периодической промывки пластин теплообменника и очистки их от жировых наслоений, накапливающихся в промежутках за определенное время.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Основная особенность пластинчатых теплообменников состоит в полной независимости потоков друг от друга. Они не смешиваются, что позволяет использовать устройства такого типа в помещениях с вытяжным воздухом, имеющим вредные или неприятно пахнущие взвеси или примеси.

Роторный рекуператор

Второй, не менее распространенный тип теплообменника — роторный рекуператор. Он представляет собой приводной ротор из гофрированных металлических (чаще всего, алюминиевых) пластин, набранных в виде очень близко расположенных концентрических цилиндров. Ротор вращается при помощи электродвигателя с цепной передачей. Приточный, вытяжной потоки подаются одновременно на разные участки ротора таким образом, чтобы они проходили сквозь промежутки между гофрированными пластинами.

Принцип действия заключается в нагреве пластин при прохождении зоны вытяжного воздуха и охлаждении с передачей энергии при прохождении сектора приточного потока. При этом, происходит частичное смешивание вытяжной и приточной струи.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Эффективность таких теплообменников намного выше, чем пластинчатых, достигает 70%, но из-за некоторого поступления отработанного воздуха обратно в систему вентиляции, роторные рекуператоры не используются в помещениях с наличием вредных или имеющих резкий запах веществ.

Оба типа теплообменников вполне справляются со своими функциями, широко распространены в системах вентиляции жилых или промышленных зданий. Тем не менее, существуют другие типы устройств, о которых следует поговорить особо.

Другие виды воздушных теплообменников

Существуют другие, очень интересные конструкции.

Грунтовый теплообменник

Например, грунтовый теплообменник. Он устроен настолько просто, что не хочется даже называть его техническим приспособлением. Суть его в погружении вентиляционной трубы, осуществляющей забор воздуха, в грунт на глубину около 2 м. Длина трубы должна быть достаточно большой, чтобы воздух, проходящий по ней, успевал изменить свою температуру.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Смысл такого метода прост — на глубине 2 м температура почвы всегда имеет около 8-10° тепла. Если снаружи мороз 20°, то воздух, проходя по трубе, успеет нагреться до 0°, что сокращает расходы на его подготовку на 25%.

Мало того, летний приточный воздух, взятый при температуре 25-30°, проходя под землей, отдаст часть тепла и поступит в систему вентиляции охлажденным, что снимает вопрос кондиционирования внутреннего воздуха помещений.

Нагрев воздуха внутри дымохода

Другой, не менее интересный вариант — нагрев воздуха внутри дымохода. Удаляемый дым имеет довольно высокую температуру, что позволяет разместить внутри него трубку с приточным воздухом. Проходя через нее, поток нагреется, будет готов для использования для вентиляции или для воздушного отопления. Иногда трубка устанавливается снаружи дымохода, она плотно навивается на него для увеличения эффективности теплопередачи. Такую конструкцию лучше всего обкладывать снаружи кирпичом для защиты, сохранения тепла.

Рекомендуемое оборудование



Похожие статьи

rsvgroup.ru

Рекуператор для дома своими руками и теплообменник к нему

Рекуператор для дома своими руками

Разделы статьи:

Экономия электроэнергии и других ресурсов, позволяет в несколько раз сократить оплату за ЖКХ. Про способы экономии электроэнергии можно прочитать в разделе «Полезные советы» сайта remstroisovet.ru.

В данной же статье будет рассказано про то, как сделать рекуператор для дома из труб, а также про изготовление пластинчатого теплообменника к нему.

Рекуператор для дома своими руками

Рекуператор для дома может иметь как сложную конструкцию, так и самую простую, которая доступна для изготовления своими руками многим умельцам. Если брать заводскую конструкцию рекуператора, то основным её элементом выступает теплообменник, который может быть трубчатого или пластинчатого типа.

Однако при самостоятельном изготовлении рекуператора воздуха, можно полностью отказаться от заводского теплообменника. Это существенно сократит расходы на изготовления рекуператора и на его установку.


Итак, в качестве основных частей рекуператора будут выступать воздуховоды, собранные из труб и пластинчатый теплообменник. Достоинством пластинчатых теплообменников для рекуператора воздуха, является их высокая надёжность. К тому же, КПД такого теплообменника не менее чем 65%.

Также, что не менее важно, пластинчатый теплообменник абсолютно не потребляет электроэнергии, поскольку для его работы она попросту не нужна.

Пластинчатый теплообменник своими руками

Итак, чтобы сделать пластинчатый теплообменник для рекуператора, понадобится 4 м² листовой стали. Для этих целей допускается использовать и жесть или, например текстолит. Главное это то, чтобы материал был бы не слишком толстым.

Приобретённый металл нарезается на пластины 20х30см. Очень важно чтобы пластины для будущего теплообменника, имели бы идеально ровные геометрические формы. Для нарезки пластин рекуператора, лучше использовать электрический лобзик.


Во время сборки рекуператора, между пластинами следует вкладывать дистанционные рамки, которые легко изготовить из технической пробки или её аналогов. При этом толщина дистанционных рамок должна варьироваться в пределах от 2 до 3 мм.

После сборки пластин, их помещают в короб рекуператора, материалом, для изготовления которого служит шлифованный МДФ толщиной не менее 12 мм. Обязательно изнутри, короб теплообменника оббивается тонкой жестью и утепляется посредством теплоизоляционного материала.

При изготовлении короба, следует заранее предусмотреть отверстия, к которым в дальнейшем будут подсоединяться воздуховоды.

Поделиться ссылкой на статью

remstroisovet.ru

Рекуператор своими руками - теплообменник, рекуперация

Рекуператор – функциональное, практичное устройство, предназначенное для энергосбережения и экономии средств на отопление помещений. В результате рекуперации происходит передача тепла вытяжного воздуха, более теплого, холодным приточным массам. В теплообменнике наружному воздуху передается существенная часть накопленного в процессе эксплуатации помещений тепла, при этом тепловая энергия не теряется, выходя наружу, а работает на экономию энергии. Потоки входящего, чистого, и выходящего, использованного, воздуха, в устройстве не перемешиваются, благодаря наличию теплопроводящих пластин, разделяющих два потока.

Принцип рекуперации

Смонтировать рекуператор своими руками можно в виде самой простой и доступной конструкции пластинчатого типа. Такая модель самая распространенная и востребованная среди потребителей нашей страны. Более сложные устройства используются в промышленных целях или на крупных объектах.

Пластинчатый рекуператор можно сделать самому, даже не обладая обширными знаниями и познаниями в механике и инженерии. Любой автолюбитель, который умеет держать в руках отвертку, может собрать устройство самостоятельно.

Достоинства рекуператоров:

  • Рекуператор Даже самые простые и доступные пластинчатые рекуператоры работают с КПД до 65%.
  • Устройство редко ломается, так как теплообменник в этом типе агрегата устроен просто и надежно, не обладает трущимися и подвижными деталями.
  • Рекуператор легок и в уходе и техническом обслуживании.
  • В пластинчатом типе рекуператоров нет каких-либо расходующих электроэнергию частей, что значительно снижает затраты на содержание этого оборудования.

Следует отметить, чтов зимнее время года теплообменник пластинчатого рекуператора может обмерзать при низких температурах.

Технология изготовления

Внутреннее устройство рекуператора

Сначала необходимо приобрести 4 кв. м оцинковки для кровли. Примечание: пластики могут быть не только из оцинкованного металла. Допускается использование любого не толстого листового материала. Например, можно использовать текстолит. На эффективность работы рекуператора теплопроводность материала для пластин практически не влияет. Листы режутся на отдельные пластины размером 200х300 мм.

Внимание! Пластины необходимо резать идеально ровно. Если для их изготовления используется оцинкованный металл, то ножницы по металлу лучше не применять, так как потом будет сложно выпрямить каждую заготовку. Резать оцинковку рекомендуется электрическим лобзиком.

Для дистанционной рамки, устанавливаемой между пластинками, можно применить полоски из технической пробки. Толщина материала 2-3 мм. Между пластинками оставляются промежутки не менее 4 мм, иначе может в процессе эксплуатации возникнуть значительное сопротивление воздушным потокам.

Работа рекуператора

Для сбора конструкции следует использовать герметик нейтрального типа, так как обычный состав может со временем вызвать коррозию устройства. После полного высыхания герметика его укладывают в корпус, сделать который можно из прочной жестяной коробки, подходящей по размеру. Для рекуператора короб можно изготовить из шлифованного МДФ толщиной в 18 мм и деревянного бруса. Все стенки изнутри рекомендуется проложить утеплителем, минеральной ватой или стекловолокном толщиной в 50 мм.

В коробке необходимо сделать отверстия и вставить в них предварительно приобретенные пластиковые фланцы, параметры которых совпадают с сечением труб воздуховода. Наполненные щели нужно залить силиконом.

Готовая площадь пластин в рекуператоре должна приблизительно составлять 3 кв.м, тогда эффективность работы агрегата будет составлять около 60%. Другими словами, на выходе из устройства температура приточного воздуха будет выше, чем исходящего.

Дополнительные рекомендации

Устройство рекуператора В связи с тем, что пластинчатые рекуператоры в зимнее время имеют обыкновение обмерзать, необходимо провести дополнительные работы. Обычно теплообменник пластинчатых рекуператоров обмерзает при температуре воздуха менее 10 градусов. Для проведения периодического размораживания устройства в теплой части рекуператора нужно поставить датчик, фиксирующий перепад давления. Когда агрегат будет обмерзать, показатель перепада давления увеличится, и приточный воздух будет прогоняться сквозь байпас, а калорифер согреется вытяжным воздухом. У установленного датчика гистерезис должен составлять 30Па.

В месте, где находится выход гибкого воздуховода, нужно сделать из двух слоев влагостойкого гипсокартона короб и проложить в нем минеральную вату или стекловолокно. С помощью этого приема решается проблема шумоизоляции работающей системы. Необходимо отметить, что при качественно выполненном рекуператоре, правильной герметизации и изоляции короба в помещении можно сэкономить до 30% энергии.

stroysvoimirukami.ru

Теплообменник для вентиляции: воздушный, водяной, пластинчатый

СодержаниеСвернуть

Теплообменник

Теплообменник на дымоход для чиллера по принципу своего действия делится на 3 вида: смесительные, рекуперативные и регенеративные.

Каждый из таких типов водяного теплообменника обладает некоторыми особенностями, а поэтому хотелось бы рассмотреть данные варианты более детально.

Виды теплообменников




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Рекуперативные теплообменники. Именно такие устройства считаются наиболее распространенными.  Здесь теплоносителям свойственно омывать стенку прибора со всех сторон и при этом обмениваться необходимым количеством теплоты. Процесс обмена теплом осуществляется на постоянной основе и обладает типичным стационарным характером.

Воздушный теплообменник, в основе которого лежит рекуператор подразделяется в зависимости от того, в каком направлении двигаются непосредственно теплоносители. В случае, когда наблюдается параллельное движение в одном и том же векторе, их принято считать прямоточными, и наоборот, в случае с противоположным движением, такое устройство называют противоточным рекуперативным теплообменником.

Существуют также теплообменники, где наблюдается перекрестный ток и перпендикулярная схема движения.  Надо отметить, что это еще не все варианты теплообменника с рекуператором, так как имеются еще и устройства, с более сложной и нестандартной схемой движения.

Согласно особенностям конструкции рекуперативные теплообменники бывают с пластинчатыми и кожухотрубными типами поверхности. Также присутствуют данные приборы, в которых поверхность является вращающейся. Для них свойственно обладать высоким коэффициентом теплопередачи, что для водяного имеющего рекуператор крайне важно.

Регенеративные теплообменники. Суть работы такого типа устройства заключается в том, что одна и та же поверхность поддается обмыванию сначала горячими, а потом и холодными вариантами теплоносителя. Во время контакта с горячим теплоносителем, для стенки свойственно производить аккумуляцию тепла, после чего передавать ее уже холодному виду теплоносителя.

Такой воздушный прибор для чиллера внутри содержит специальную насадку... Как правило, такой элемент изготавливается из металла или кирпича, но иногда применяются и другие материалы.

Смесительные. В таком случае теплообменника 150 для чиллера характерным является явление перемешивания различных видов теплоносителей, так как во время функционирования прибора они вступают в непосредственный контакт между собой. В общем, процесс передачи тепла проходит в режиме стационара и сопровождается постоянным испарением ненужной жидкости.

Лучше всего смесительные варианты теплообменников 150 применять в тех случаях, когда можно быстро и легко разделить разные виды теплоносителей после того, как весь процесс передачи теплообмена завершиться. Например, среди подобных пар можно выделить воду и воздух.
к меню ↑

Где используются

В нынешнее время теплообменник на дымоход для чиллера применяется для любой системы, которая занимается охлаждением или нагревом жидкой среды. В общем, теплообменники марки 150 и другие достаточно широко используются в промышленности, сельском хозяйстве, производственных предприятиях, где надо создать определенные условия для работы чиллера в частности и системы, в общем. Словом водяной теплообменник, имеющий рекуператор используется:

  • на различных морских судах с целью опреснять типичную соленую воду;
  • для системы отопления, водоснабжения;
  • в процессе пастеризации хмельных напитков, а также молочных продуктов, соков и других продуктов питания, где есть такая необходимость во время производства;
  • с целью осуществлять разного рода технологические процессы;
  • для того чтобы охлаждать или наоборот нагревать разные продукты, изготовленные на основе нефти.

Многие предприятия предпочитают использовать водяной пластинчатый теплообменник 150, так как он является наиболее компактным, а соответственно наиболее удобным для монтажа.  Кроме того, преимуществами такого теплообменника для всей системы является и то, что он работает с минимальными потерями давления и тепла и обладает высоким ККД.
к меню ↑

Советы по выбору



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Теплообменник для вентиляции

Для правильной работы системы необходимо подобрать такую модель теплообменника 150, чтобы она оказалась наиболее эффективной. Среди основных показателей такого устройства можно выделить – массу, габариты, степень тепловой производительности, отличия конструкции, условия теплообмена, физические и химические характеристики, рекуператор и его свойства, эстетическая привлекательность и другие.

Конструктивные показатели.

Выбирая водяной теплообменник для чиллера надо учитывать следующие нюансы:

  • Если наблюдается обмен двух газов и двух жидкостей, то лучше всего применить элементную модель теплообменника 150 для системы. Когда из-за габаритной конструкции нет возможности использовать такой вариант устройства, то можно выбрать кожухотрубчатый теплообменник.
  • В случае, когда жидкость подогревается паром, желательно прибегнуть к использованию кожухотрубчатые приборы, в которых сначала пара доставляется в трубу, а потом уже и в пространство между трубами.
  • Для предприятий, работающих в агрессивной среде – наиболее удачными вариантами считаются оросительные, рубашечные или погружные водяные аппараты для чиллера.
  • В ситуации, когда условия теплообмена кардинально отличаются по разные стороны прибора, надо использовать плавниковые или ребристые трубчатые теплообменники для системы.

Показатели качества. Здесь необходимо обращать внимание на технический уровень. Различают относительный, абсолютный и перспективный. Наиболее эффективным для системы является теплообменник, имеющий рекуператор, где использован перспективный уровень. Но, для несложных систем вполне подойдут и первые два варианта теплообменников для чиллера.

Долговечность и надежность. Главными количественными показателями долговечности считаются период службы и технические характеристики. Если говорить о надежности, то такой показатель характеризуется свойством аппарата работать в нормальном режиме, не ломаясь, а в случае какой-то неполадки возможностью его отремонтировать в кратчайшие сроки.

Показатели эргономики и эстетики. Сегодня создаются такие водяные теплообменники, которые не только идеально работают, но и своим внешним видом не портят интерьер в том или ином помещении. Как правило, привлекательный внешний вид теплообменника 150 полностью соответствует экономичной и выгодной конструкции.

Наиболее важным аспектом в данном показателе является оттенок устройства. Таким образом, можно повлиять не только на эстетическую составляющую, но и на утомляемость сотрудника, а соответственно и на его трудоспособность.

Коэффициент полезного действия. Для любой системы важно чтобы рекуператор для чиллера работал с максимальной производительностью. Такой показатель рассчитывается достаточно легко – нужно количество теплоты, которое передается холодному типу носителя тепла от горячей части разделить на то количество теплоты, которое является максимально возможным для конкретного агрегата.
к меню ↑

Советы по чистке

Для того чтобы теплообменник 150  работал как можно дольше и при этом не ломался за ним нужно ухаживать. Теплообменник своими руками почистить совсем не сложно, а главное – это четко соблюдать инструкцию. В первую очередь необходимо отключить полностью электрическое питание, чтобы в рекуператор и трубу не поступали никакие вещества.

Затем надо аккуратно снять крышку, защищающую элементы прибора, расположенные в его внутренней части. Теперь откручивается камера сгорания, и рекуператор на некоторое время теряет свою защиту. Если на протяжении долгого периода времени человек не чистил теплообменник 150, то ан его внутренних стенках будет большое количество  пыли, которую нужно удались, например, с помощью пылесоса.

Теплообменник для вентиляции

Теперь можно приступать к чистке горелки с форсунками, расположенной снизу камеры. Для этого такую деталь теплообменника для чиллера нужно протереть влажной тряпкой.  Здесь нужно действовать предельно аккуратно, так как если перестараться, то можно повредить некоторые детали и рекуператор не сможет уже полноценно функционировать.

Главной целью, которая преследуется на данном этапе, является добиться того, чтобы форсунки теплообменника 150 идеально пропускали потоки газа.

Промывать теплообменник для системы газового котла нужно как с внешней, так и с внутренней стороны. С такой целью  используется обычная вода с применением химических средств, которые способны удалять накипь и ржавчину и теплообменник 150 на определенный период времени должен находиться в сосуде с этой водой.

Потом применяя сильный напор воды, остатки ненужных вещиц удаляются с теплообменника. В конечном итоге, система будет работать гораздо эффективнее
к меню ↑

Теплообменник своими руками — видео

seositi.ru

Теплообменник рекуператор – Пластинчатый рекуператор воздуха: установка, расчет, своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
