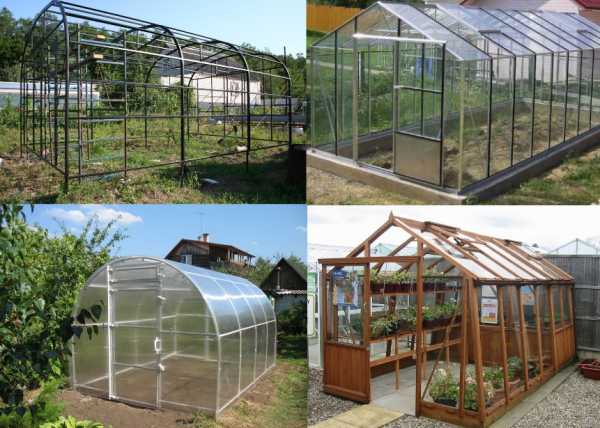

Примеры чертежей теплиц из поликарбоната, дерева, профильной трубы

Теплица является неотъемлемым атрибутом садоводства России и стран со схожим климатом. Поэтому вопрос строительства парников поднимается во многих семьях, живущих в частных домах. В некоторых случаях модели парников, предлагаемые изготовителями, не устраивают садоводов размерами, формами, конструктивным особенностями.

В этой статье будет рассмотрен вопрос самостоятельного проектирования этих сооружений. Также здесь будут представлены разные варианты чертежей теплиц из разных материалов.

 Проектирование теплиц, чертежи

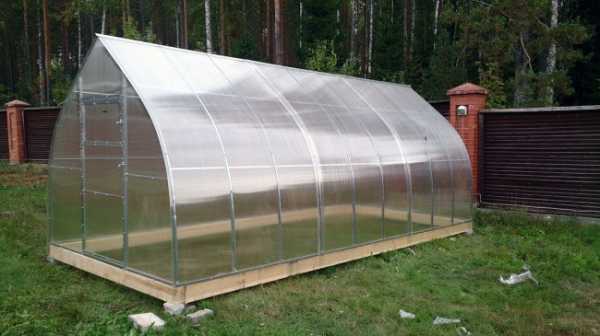

Совсем не сложно сделать теплицу из поликарбоната своими руками, чертежи которой подготовлены с должным вниманием.

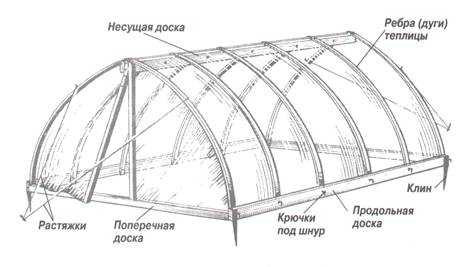

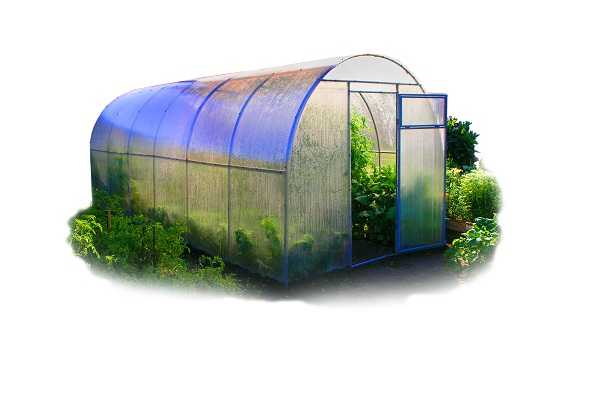

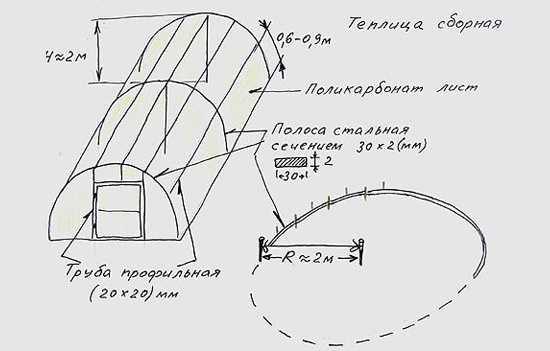

Составляем проект дугообразной теплицы своими руками

Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:

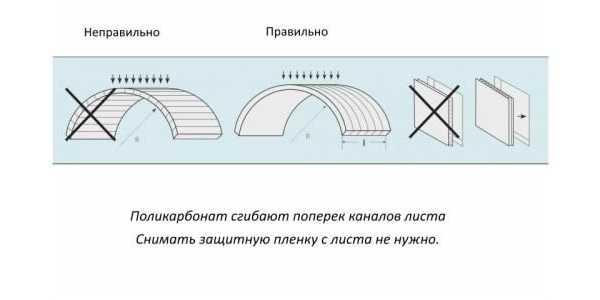

  • Гнуть листы можно только поперек воздушных каналов.

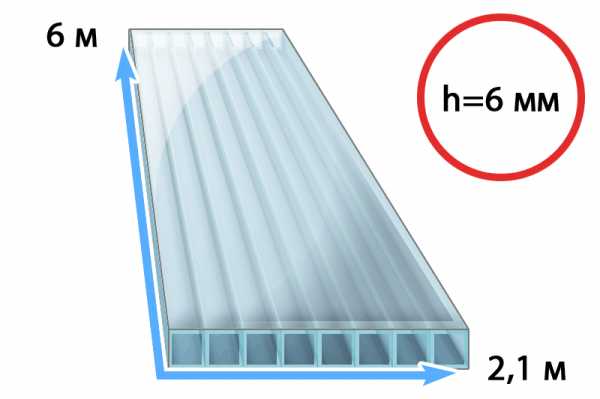

  • Стандартные размеры листа – 6 х 2,1 м.

Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.

Как создается теплица из профильной трубы своими руками, чертеж — набросок

Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.

Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем

Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.

Чертеж с параметрами монтажа укрывающего материала

Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.

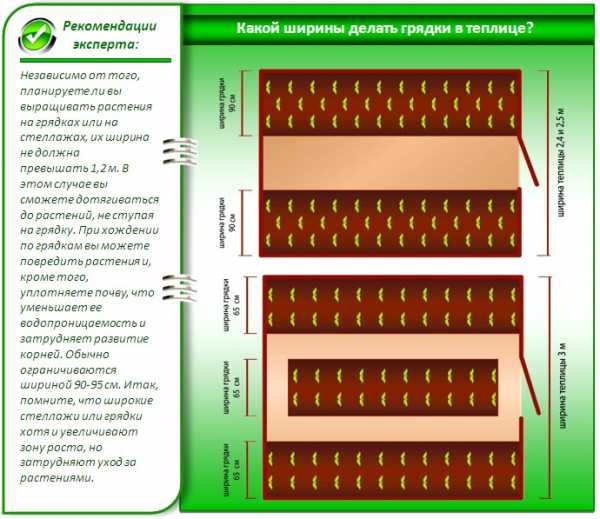

Обратите внимание:  ширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см. Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.

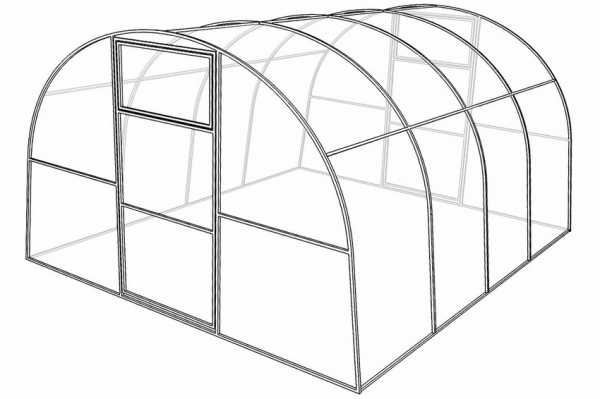

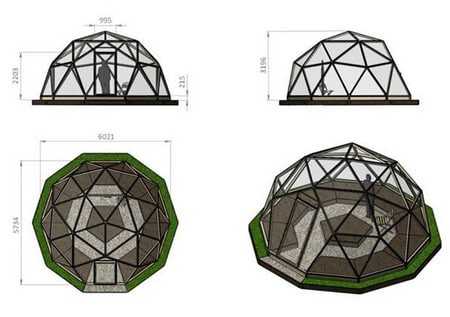

Делаем теплицу своими руками из поликарбоната, чертеж купольной конструкции

Проектирование теплицы с одно- или двускатной крышей

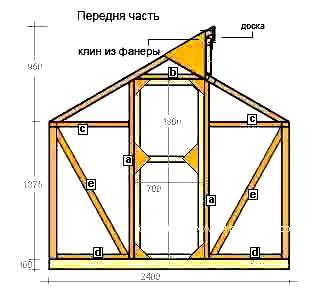

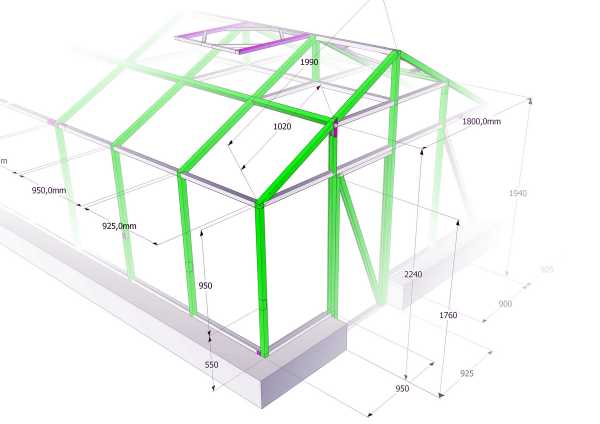

Чертеж деревянной теплицы, сделанной своими руками, двух- или односкатной, лучше привязать к размерам листов поликарбоната. Тут речь идет не только об удобстве монтажа, но и о экономии материалов.

  • Длина постройки – 6 м – стандартная длина листа.
  • Высота прозрачной стороны – 2,1 м – стандартная ширина.
  • Прямоугольник крыши – 6 х 3 м вместе с небольшими выносами за пределы каркаса. Это 1,5 листа укрывающего материала.

Сколько-нибудь серьезной кройки потребуют только фронтоны – тут надо будет подогнать поликарбонат под форму фронтона. Изготовление теплицы из профильной трубы, чертеж которой представлен ниже, будет очень простым, экономичным.

Один из вариантов создания деревянной теплицы из поликарбоната своими руками, чертежи составляем, ориентируясь на стандартный размер листа

К сведению:  проект теплицы в чертежах должен быть составлен так, чтобы стропила располагались не далее 1 метра друг от друга. При этом они обязательно должны присутствовать в местах стыковки листов кровельного материала.

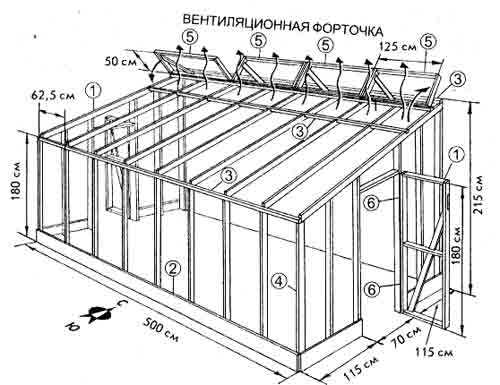

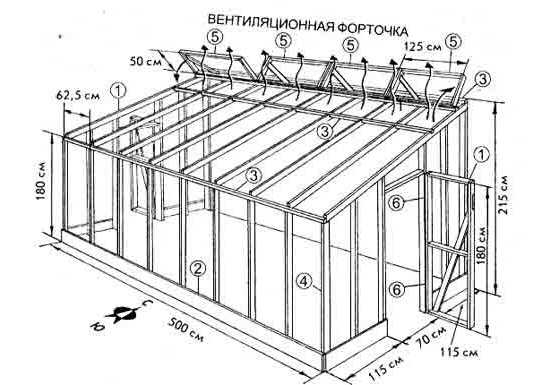

Постройка с вентиляционными форточками

С фундаментом и без

С фундаментом чаще всего делают деревянные постройки, так как опорные стойки в по понятным причинам нельзя просто вкопать/вбить в землю. Здесь используется ленточная система с армированием. При этом углубляться следует не менее чем на 30 см. Обязательно вносим в чертеж добавку на цоколь – минимум 20 см. Для такой теплицы добавляем систему креплений каркаса к фундаменту – уголки + метизы к ним. Чертеж этой части сооружения делаем отдельным.

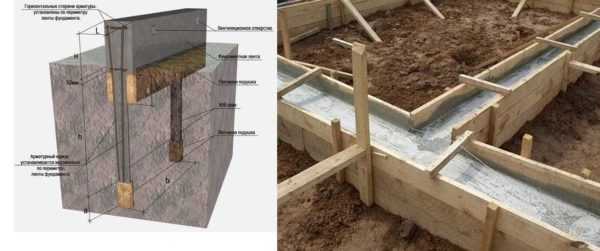

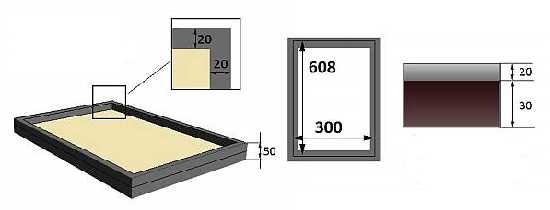

Приблизительный чертеж фундамента

Легкие теплицы из металла —  уголка или профтрубы — делаются без фундамента. Самый простой способ спроектировать такое сооружение своими руками – добавить к длине поперечных дуг по 80 – 90 см с каждой стороны. Эти концы будут вгоняться в землю, их длины хватит, чтобы надежно зафиксировать парник. Единственный недостаток примера чертежа теплицы из поликарбоната с размерами, указанными на рисунке – строительство ведется только из материалов, не подверженных коррозии.

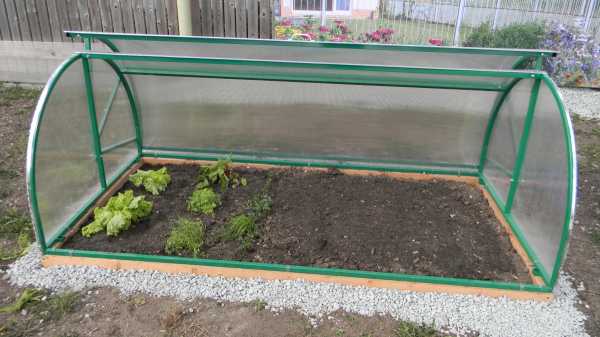

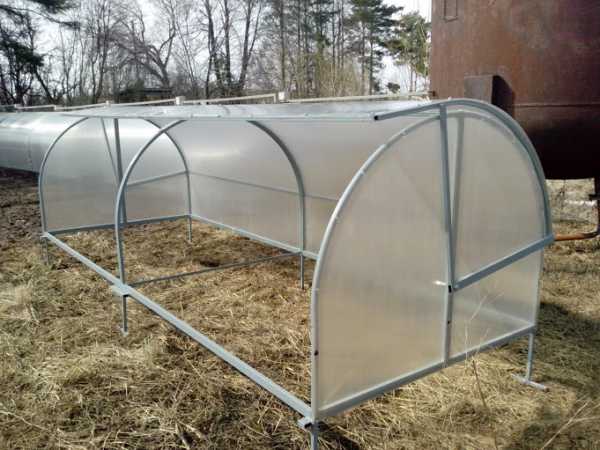

Как делается теплица своими руками из поликарбоната, чертеж парника без фундамента

Чертежи конструкций разного типа

Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».

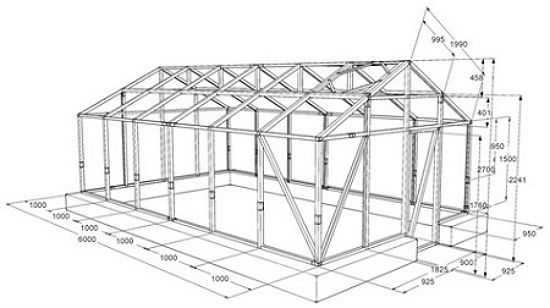

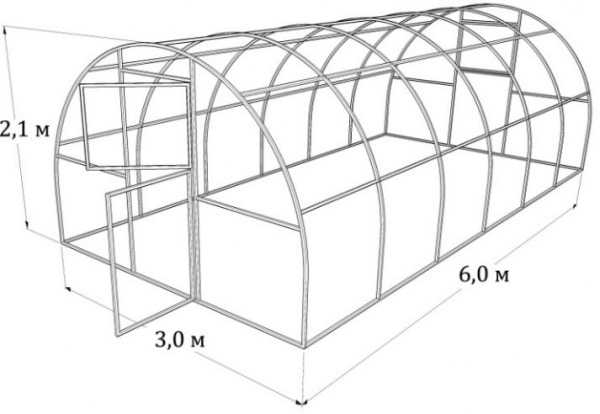

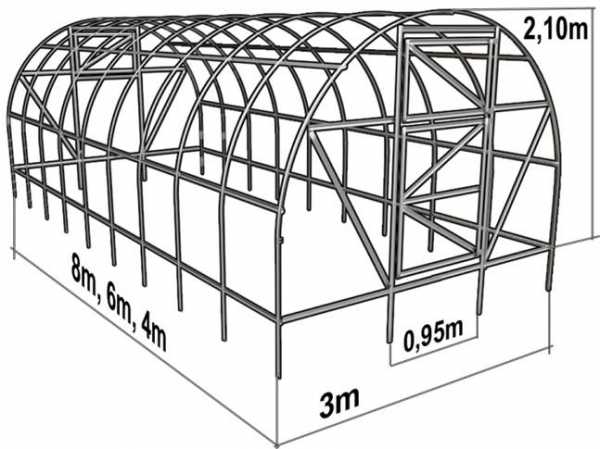

Чертеж теплицы из поликарбоната с размерами 3х6, с каркасом из тонкой профтрубы

Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.

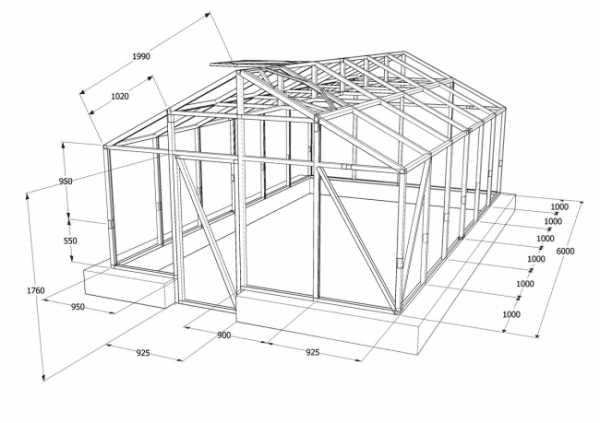

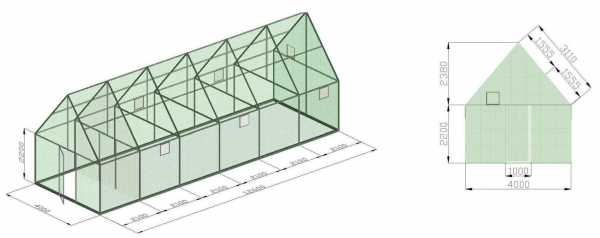

Двускатное сооружение

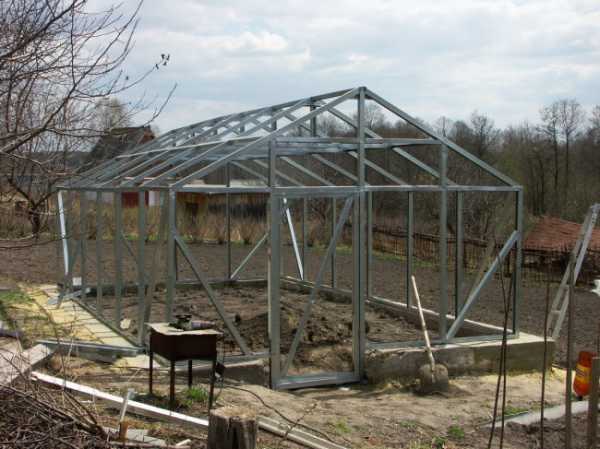

Еще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.

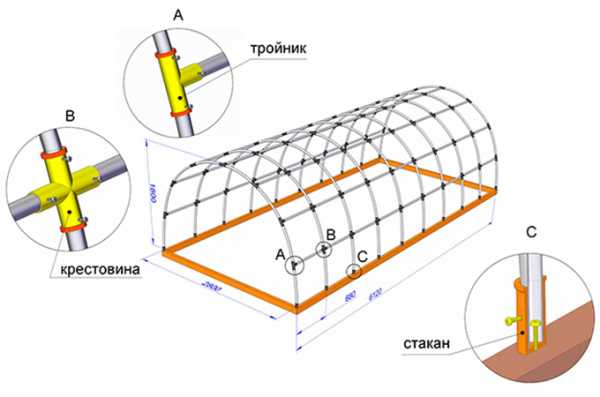

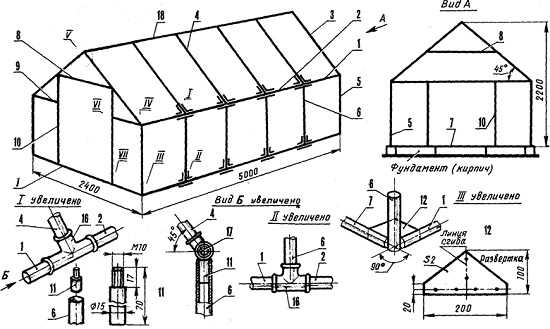

Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталей

Обратите внимание:  следующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте.  Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.

Парник с деревянным каркасом

setroom.ru

размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Как выбрать конструкцию

Содержание статьи

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

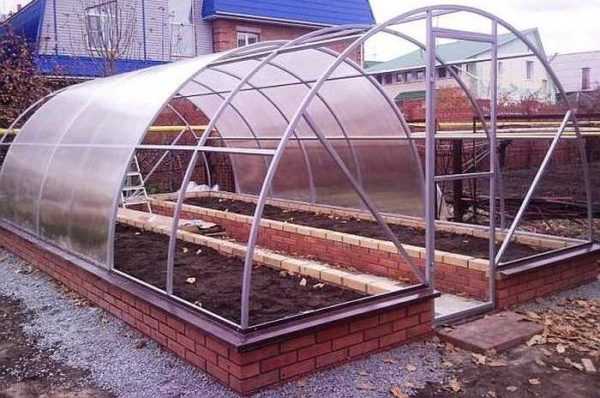

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

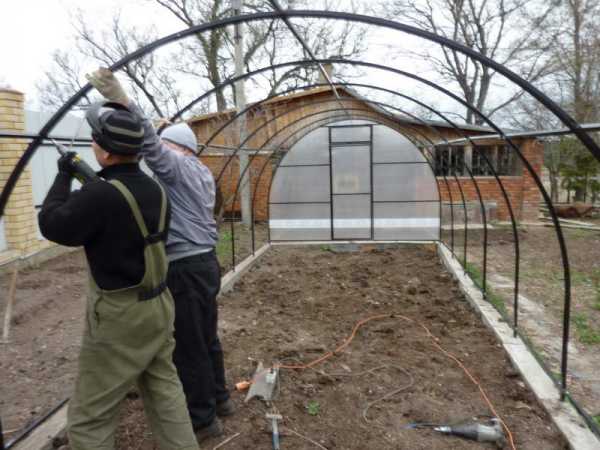

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу
Такой теплице не страшны даже сильные снегопады
Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают
Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

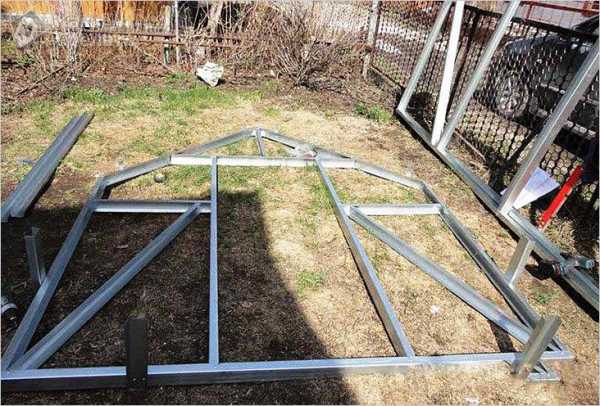

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее
Один из каркасов
Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

  • По размерам теплицы копают траншею. Ее ширина — порядка 20 см, глубина зависит от типа грунта.
    • На пучинистых грунтах (глина, суглинки, чернозем) траншею выкапывают глубиной 50-60 см. Края траншеи укрепляют опалубкой — сколоченными щитами из досок, фанеры, ОСП. На выровненное дно насыпают 15 см щебня крупной и мелкой фракции, трамбуют. Сверху насыпают такой же слой песка, выравнивают и трамбуют. Эта подушка будет компенсировать подвижки грунта во время морозного пучения.
    • Глубина фундамента на грунтах, не склонных к пучению — 25-30 см. Дно вырытой траншеи очищают от камней, Корней и других предметов, выравнивают, уплотняют.

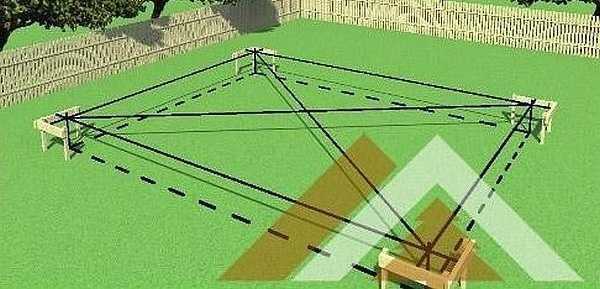

      Разметка проводится так

  • На подготовленное дно расстилают плотную клеенку или рубероид. Это необходимо, чтобы из раствора влага не впиталась в грунт. Желательно также застелить и бока, но там щиты опалубки частично решают эту задачу. Без этого слоя бетон не наберет прочности и разрушится.
  • В полученную канаву заливается раствор. Пропорции такие: на 1 часть цемента (М 400) берут 3 части песка и 5 частей заполнителя. Заполнитель — желательно щебень мелкой и средней фракции. Использовать керамзит не стоит — он впитывает влагу, может стать причиной повышенной влажности.
  • Поверхность выравнивается «под уровень». Загладить ее можно деревянным бруском.

    Устройство бетонно-кирпичного фундамента

  • В фундамент, по углам и с расстоянием в 1 метр устанавливаются закладные — шпильки или куски арматуры диаметром не менее 12 мм. Шпильки ставят, если надо будет крепить к ним брус, арматуру — если будет укладываться кирпич. Торчат они выше уровня фундамента не меньше чем на 15 см.
  • Залитый фундамент накрывается пленкой, выстаивается не менее недели (при температуре ниже 17°C, должно пройти две недели). Если погода жаркая, его поливают пару раз в сутки. Для сохранения влаги в этом случае под пленкой его лучше накрыть грубой тканью (мешковиной).
  • Если нижней обвязкой будет брус, поверх бетонного основания раскатывается гидроизоляция. Можно — рубероид в два слоя, но он сейчас быстро разрушается, так что лучше брать «Гидроизол» или что-то похожее. Можно промазать бетон битумной мастикой пару раз. Результат будет более надежным.
  • Укладывается ряд обвязки:
    • Если это брус 100*100, его пропитывают составом для непосредственного контакта с землей. Сверлят в нем отверстия под установленные шпильки, надевают на них, затягивают шпильки болтами. Чтобы болты не торчали, при помощи сверла подходящего размера делают углубления.

      Кирпич укладывают на бетон

    • Если основание бетонно-кирпичное, кладут один-два ряда кирпича. Можно использовать и пустотелый, так как масса невелика. Кладку ведут так, чтобы закладные попали в шов между кирпичами.
  • Далее идет сборка каркаса.

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

  • Размечают участок, выкапывают траншею. Ее размеры должны быть на 7-10 см глубже и шире используемого бруса.
  • Дно и стенки застилают рулонным гидроизоляционным материалом (лучше использовать «Гидроизол», его хватит на более длительный срок).
  • Кладут обработанный брус, соединяют его в углах.

    Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

  • Гидроизоляцию оборачивают вокруг бруса.
  • При помощи уголков, вбитых с обоих сторон, брус фиксируют на месте.
  • Оставшееся между гидроизоляцией и стенками траншеи свободное место засыпают щебнем, если грунт пучинистый и вынутой ранее землей, если нет. Грунт хорошо уплотняют.
  • Далее к этому брусу крепят брус обвязки. Между ними стоит проложить еще один слой гидроизоляции.

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

  • Размечают периметр теплицы, выкапывают траншею шириной сантиметров 20 и глубиной примерно также.
  • В углах бурят лунки диаметром 30-40 см и глубиной ниже глубин промерзания грунта (используют бур). Затем такие же лунки бурят по периметру. Расстояние между ними должно быть где-то 2-2,5 метра.
  • В лунки насыпают песка — по ведру, примерно, затем внутрь ставят свернутый в цилиндры рубероид.
  • В них устанавливают по три прутка арматуры диаметром 10-12 мм, связанных в единую конструкцию. Прутки должны торчать над поверхностью земли — к ним позднее будет крепится обвязка.
  • В лунки заливают бетон (на 1 часть цемента М 400, 3 части песка, 5 частей щебня). Надо следить чтобы не было пустот.
  • На дно траншеи насыпается слой песка, толщиной 5-5 см, выравнивается трамбуется.

    Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

  • На него расстилается гидроизоляция (рубероид, Гидроизол).
  • По бокам собирается опалубка, фиксируется. Она может быть выше уровня земли. Если грунт не сыпучий, можно обойтись без опалубки, закрыв стенки гидроизоляцией. Но в этом случае фундамент будет вровень с землей, и еще он будет неровный.
  • В опалубку заливается бетон того же состава, что и для столбов. Поверхность выравнивается, укрывается пленкой, ждут схватывания бетона.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

  • Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

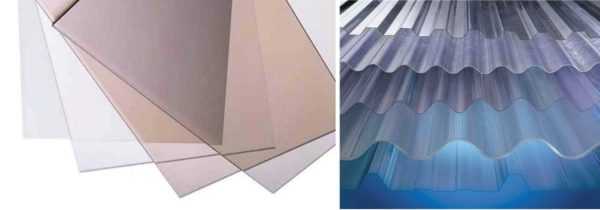

    Монолитный и профилированный хороши для сезонных теплиц

  • Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется,  нормально переносит морозы до -50°С.

    Ячеистый (сотовый) подходит для круглогодичных теплиц

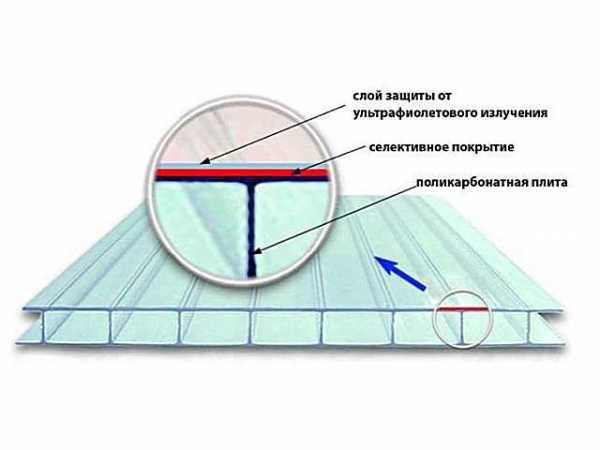

  • Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

  • Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
  • Расположение перемычек и их толщину.

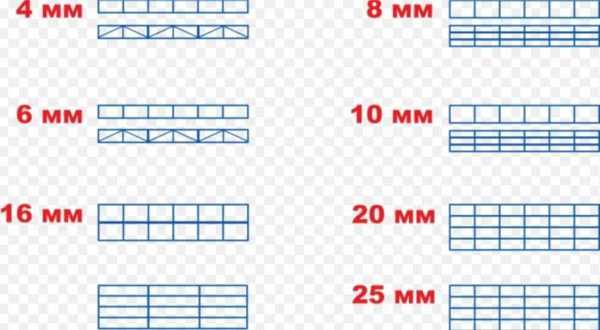

    Такие виды сотового поликарбоната могут быть

  • Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

  • Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
  • Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

    Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

  • Под шляпки саморезов можно подложить обычные широкие шайбы.
  • Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

stroychik.ru

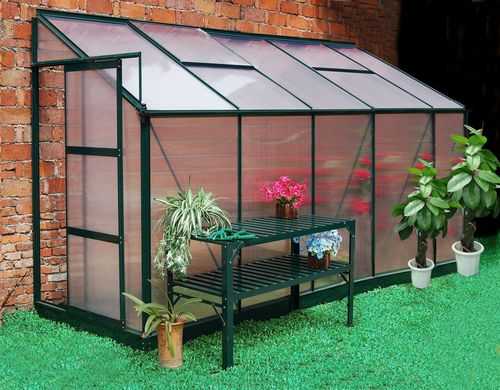

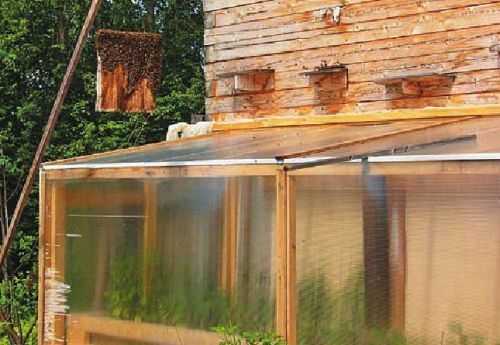

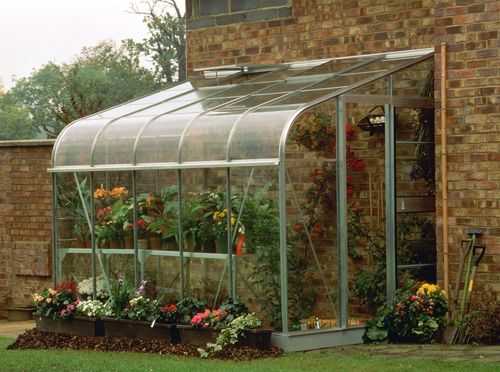

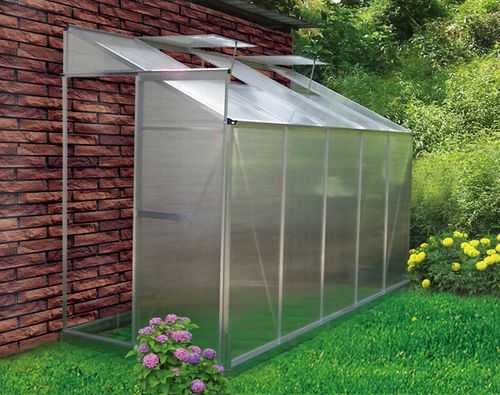

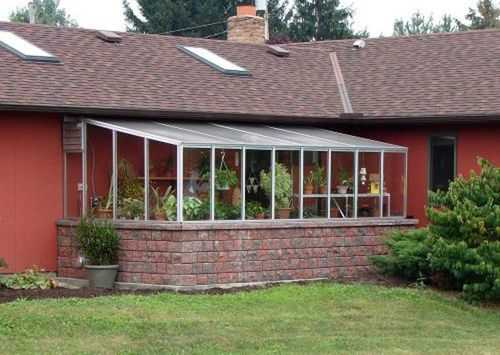

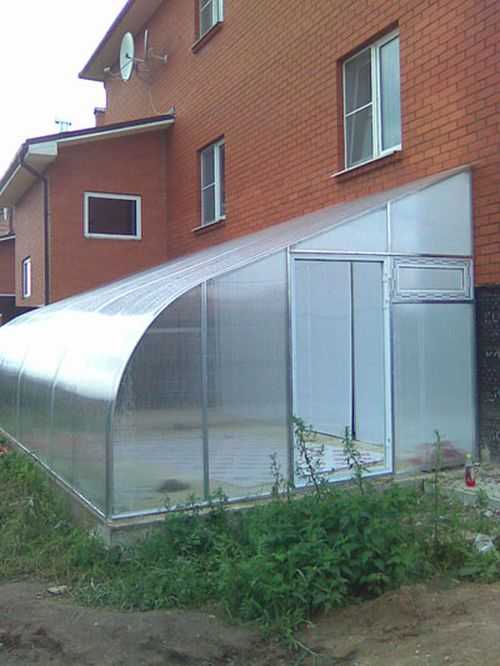

Односкатная теплица из поликарбоната: пристенная конструкция своими руками

Рано или поздно любому дачнику приходит на ум идея начать самостоятельно выращивать экологически чистые продукты. Лучшим решением для этого будет односкатная теплица из поликарбоната. В закрытом грунте удается получать более щедрые урожаи, тут можно выращивать рассаду и культивировать более теплолюбивые растения.

Преимущества односкатных поликарбонатных теплиц

Вариант односкатного сооружения большинство выбирает неслучайно. Конструкция такой теплицы из поликарбоната проста, будучи пристроенной к стене дома она занимает меньше места. Поскольку кирпичная или деревянная стена возьмет на себя функцию самой высокой стороны, удастся сэкономить на материалах.

Добавим сюда такие преимущества, как:

  • снижение затрат на обогрев – южная стена дома холодит меньше;
  • надежность – являясь, по сути, пристройкой теплица будет опираться на капитальное сооружение, получая дополнительную защиту от ветра.

Все же небольшая площадь, скорее, недостаток, но для начинающих садоводов такой вариант предпочтительнее. Даже если в будущем хозяева возведут более крупное сооружение, миниатюрная односкатная теплица не будет простаивать. Внутри помещения на полках садоводы со стажем устанавливают стеллажи и хранят всевозможную рассаду – огуречную, помидорную и т. д.

Хотя существует несколько видов поликарбоната, наиболее подходящим для данного случая является сотовый. Этот материал обладает такими полезными свойствами:

  • прочность – обшитые им стены смогут противостоять серьезным ветровым нагрузкам;
  • легкость – мощного фундамента под строение не понадобится, да и строительство пойдет быстрее;
  • прозрачность – материал хорошо пропускает солнечные лучи, но удерживает тепло;
  • долговечность – при правильном монтаже теплица из сотового поликарбоната прослужит около 10 лет.

Видео «Как сделать теплицу своими руками»

Из этого видео вы узнаете, как самостоятельно построить качественную теплицу на своем участке.

Подготовка к строительству

Закладка фундамента, монтаж каркаса, обшивка стен – все это виды работ, с которыми справится даже новичок. Теплицу с односкатной крышей проще строить, чем двускатную: не придется уделять много внимания прямоте и вертикальности стен, не возникнут трудности со стыковкой двух скатов.

От начинающего строителя понадобится соблюдение лишь одного важного условия – правильно выбрать местоположение будущей постройки.

Выбор места и замеры

Как мы упоминали ранее, своим скатом теплица должна быть ориентирована на юг, поэтому примыкать к какому-либо капитальному сооружению (дому или забору) она должна строго с южной стороны. Впрочем, если с «розой ветров» на вашем участке будет совсем худо, можно обойтись и восточной.

Еще одно важное условие – максимальная освещенность. Поблизости от будущей постройки не должно быть ветвистых деревьев и даже высоких кустов. Чем меньше растительности, тем больше солнечного света получат ваши растения.

Если вы хотите обойтись летним сооружением, в качестве фундамента рекомендуем использовать брус, обязательно пропитанный антисептиками, сечением 10х10 или 15х15 см. Для зимнего варианта постройки фундамент придется делать основательнее, чтобы уберечь растения от промерзающего грунта.

Габариты односкатной теплицы подбирают под потребности и финансы:

  1. Длина ограничивается стеной, к которой постройка будет примыкать.
  2. Ширина задается количеством грядок и пространством между ними, необходимым для ухода и сбора урожая. Чаще всего она варьируется от 2 до 4 м (на две грядки отводят по 80 см и метровому проходу).
  3. Высота теплицы также ограничена высотой «несущей» стены. Помещение не стоит делать слишком низким, чтобы не затруднять работу садовода. Противоположная стене сторона будет заведомо ниже, рекомендуется придерживаться соотношения 180–160 или 250–210 см.

Далее приступаем непосредственно к самому строительству.

Поэтапный монтаж

Вся работа сводится к нескольким этапам:

  • подготавливается участок и закладывается фундамент;
  • монтируется каркас из подходящих материалов;
  • каркас обшивается листами поликарбоната.

Рассмотрим эти пункты подробнее.

Работы по фундаменту

Участок разравнивается, по периметру согласно чертежу наносится разметка с помощью колышков и бечевки. Стройплощадка очищается от мусора, убирается лишняя растительность, трава и т. д.

Предположим, мы возводим легкую летнюю теплицу. В таком случае действия по закладке фундамента следующие:

  1. По периметру площадки выкапывается траншея шириной в ширину используемого бруса и глубиной в половину бруса плюс 10 см на песчаную подушку.
  2. Траншею выравнивают, затем заполняют песком (можно гравием) и тщательно утрамбовывают.

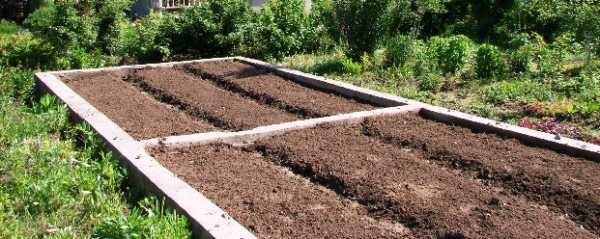

  3. Из бруса сооружают раму, совпадающую по длине и ширине с траншеей. Все деревянные детали обрабатываются антисептиком.
  4. Покрываем дно траншеи полиэтиленовой пленкой, укладываем сверху раму и оборачиваем ее пленкой. Надежно выравниваем раму в яме, подкладывая грунт или бруски, крепим пленку.
  5. Рекомендуется просверлив в брусе отверстия зафиксировать раму в траншее металлическими штырями.

Более основательное сооружение потребует закладки ленточного мелкозаглубленного фундамента.

Строительство каркаса

Материалом могут послужить:

  • профильный брус;
  • металлопрофиль;
  • трубы (алюминиевые или ПВХ).

При монтаже учитывают наличие дверных проемов, окон и форточек для вентиляции. Угол ската кровли – 30°.

Высверливают отверстия для крепления задних профилей к стенке здания, затем крепят их. Далее настает черед горизонтальной направляющей. Крепятся горизонтальные стойки в направлении к опорам передней части.

Монтируются стропила.

Деревянные детали обрабатываются антисептиком, металлические красят белой масляной краской в несколько слоев.

Отделка поликарбонатом

Листы раскраивают с помощью ножа или лобзика согласно имеющемуся чертежу. Сверлят отверстия под термошайбы для поликарбоната с некоторым техническим зазором (2–3 мм). Торцы герметизируют, затем крепят к каркасу саморезами и термошайбами. Листы соединяют внахлест. Направление монтажа – сверху вниз.

Построенную теплицу нужно обустроить. Для этого в нее проводят электричество, утепляют и организуют подогрев. Также можно предусмотреть полочки под рассаду.

polikarbonat.guru

Размеры теплицы из поликарбоната - чертеж, лучшие варианты

Выращивание на открытом грунте сельскохозяйственных культур в условиях непредсказуемого климата с резкими перепадами температуры всегда сопряжено с некоторым риском. Защитить свой урожай от заморозков и снабдить его всем необходимым даже в самое жаркое и сухое лето поможет собственная теплица.

И как любое ответственное дело, возведение парника на приусадебном участке требует подготовки и тщательного планирования. Необдуманные действия не только потребуют переделок и дополнительных затрат в дальнейшем, но также повлияют на эффективность работы теплицы и, как следствие, на урожай. Потому, прежде чем приступать к постройке, нужно ознакомиться с чертежами теплиц, узнать больше про конструкцию и особенности.

Теплица из поликарбоната

Эффективность работы парника зависит от материала, используемого в качестве обшивки. По совокупности своих качеств наилучшим вариантом является использование листов поликарбоната.

Содержание статьи

Особенности теплиц из поликарбоната

Раньше в качестве основных материалов для обшивки теплицы выступали стекло и полиэтилен. Но первое отличается хрупкостью, большим весом и сложностью в монтаже, а второй – недолговечностью, малой прочностью на разрыв и склонностью собирать на себе пыль. Потому сейчас большая часть дачников в качестве материала для обшивки теплиц, рассчитанных на несколько сезонов, использует сотовый поликарбонат.

Прозрачный сотовый поликарбонат

Материал состоит из трех слоев.

  1. Верхний – сплошной лист поликарбоната, снабженный UV-пленкой и защищающий материал от разрушения под воздействием солнечного света.
  2. Средний – ряд пустотелых ячеек. Они значительно облегчают вес материала и выступают в качестве теплоизоляции. Также стенки этих ячеек играют роль ребер жесткости, сообщающих материалу повышенную прочность.
  3. Нижний – сплошной лист поликарбоната.

Строение защитного слоя

Важно! Стандартная панель из поликарбоната имеет длину 6 метров и ширину 2,1 метра. В ходе проектировании теплицы желательно отталкиваться от этих цифр, вычисляя длину, ширину и высоту постройки, а также расстояние между элементами каркаса.

Лист поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

  1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
  2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
  3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
  4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
  5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

  1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

    Арочная теплица

  2. Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера, известную своей эффективной системой вентиляции.

    Двускатная теплица

  3. Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

    На фото пристенная односкатная конструкция

  4. Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

    Теплица-хлебница

  5. Купольная теплица, также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

    Купольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участка

Составление проекта

Работа над предварительным проектом теплицы из поликарбоната выполняется в несколько этапов:

  • выбор места;
  • определение размеров парника;
  • определение формы;
  • определение материала для каркаса;
  • выбор типа фундамента;
  • расчет числа дверей и вентиляционных окон;
  • составление чертежа.

Для начала необходимо выбрать место для возведения парника. Критерии оценки и их значение приведены в таблице ниже.

Выбор места для теплицы

Таблица. Критерии выбора места для теплицы из поликарбоната.

КритерииЗначение
Распределение солнечного светаУчасток под теплицу в идеале должен получать солнечный свет с любой стороны с утра и до вечера. Затенение от близлежащих строений, заборов и деревьев нежелательно. Если это условие соблюсти полностью невозможно, то, как минимум, место под парник должно освещаться солнцем с полудня и до 6-8 часов.
ЛандшафтЖелательно обустраивать теплицу на ровном месте. При наличии уклона потребуется террасирование.
Ориентация по сторонам светаВ идеале теплица должна «длинными» стенами смотреть на север и юг, а торцами – на запад и восток соответственно. При этом вентиляционные окна следует располагать с южной стороны.
ВетраНежелательно обустраивать парник в месте, регулярно продуваемым холодными потоками воздуха. Потому северные склоны холмов вряд ли подходят для возведения постройки.

Важно! Также желательно не обустраивать парник в низинах или на торфяных почвах – температура в этих местах не намного, но ниже среднего значения, что повлияет на состояние растений.

Размер теплицы выбирается на основе площади участка, бюджета на постройку и целей, которые ставит перед собой владелец приусадебного участка. Все парники, кроме куполовидных, имеют форму вытянутого прямоугольника. По краям постройки располагаются грядки с сельскохозяйственными культурами, в середине – дорожка. Если теплица широкая, то возможно расположение нескольких дорожек и рядов с грядками.

Оптимальная ширина грядки – около 100 сантиметров, дорожки – 60-70. При меньших значениях работать в теплице станет неудобно. Ширина постройки вычисляется так: суммируются ширины дорожки (или дорожек) и всех грядок парника, к полученной цифре прибавляется 10-15 сантиметров, учитывающих толщину стенок теплицы. Итоговый результат и будет шириной вашей теплицы. В среднем, это от 2,5 до 6 метров.

Оптимальная ширина грядок в теплице

Длина постройки должна быть кратной 2-2,1 метрам – ширине стандартного листа поликарбоната. К этому числу прибавляются все те же 10-15 сантиметров стенок теплицы. Как результат – конечная длина объекта.

Чертеж теплицы из поликарбоната

Совет! Постройка будет прочной в том случае, если вертикальные элементы каркаса будут располагаться с интервалом 1 метр. Учитывайте это при вычислении длины теплицы.

Высота теплицы зависит от формы. Для арочных построек без цоколя она ограничена 2,1 метрами в своей наивысшей точке. Чтобы сделать теплицу выше и удобнее в работе, потребуется создание цоколя с помощью камня, бруса или кирпича. Для остальных типов парников высота выбирается по желанию владельца участка.

Отдельно стоит сказать о размерах теплиц-хлебниц. В большинстве случаев такие теплицы отличаются чрезвычайно малыми габаритами, позволяющими работать с растениями или рассадой, не входя в парник. Соответственно, отпадает необходимость в дорожке. Высота таких парников не должна превосходить человеческий рост, иначе поднимать и опускать створки будет не слишком удобно.

Устройство стандартного парника «Хлебница»

Форма теплицы выбирается на основе личных предпочтений владельца приусадебного участка. Подробнее про обустройство каждой из них будет рассказано ниже.

Каркас теплицы изготавливается из следующих материалов.

  1. Дерево – с ним просто работать, стоимость материала сравнительно низкая. Однако дерево подвержено гниению и разбуханию из-за сырости. Последнему будет особенно способствовать влажный микроклимат теплицы. Требует обработки антисептиками и, желательно, краской.
  2. Металл – прочный и очень долговечный материал. Но и работать с ним будет существенно сложнее. Обязательно нанесение защиты от коррозии.
  3. Пластмассовые и поливинилхлоридные профили – сочетают долговечность металла и простоту в обработке дерева. Но стоит заметить, что теплицы с таким каркасом будут менее устойчивы к воздействию масс снега или сильных порывов ветра.

Виды материалов для каркаса теплиц: сталь, алюминий, пластик, дерево

Тип фундамента зависит от предполагаемой массы постройки. Если планируется сооружение маленькой теплицы-хлебницы или иной другой, то необходимость в фундаменте отсутствует. Для построек средней массы предпочтителен точечный фундамент или конструкция на основе бруса. Если планируется сооружение длинной и высокой теплицы, то имеет смысл обустроить ленточный фундамент из бетона.

Расчет дверей и окон проводится на основе данных о длине и ширине теплицы. Кроме «хлебниц», все остальные парники должны обладать, как минимум, одной дверью. Оптимальные размеры – 1,7-2 м высоты и 0,75-0,9 м ширины. Для теплиц длиной более 6-8 м желательно обустройство двух дверей на противоположных торцах постройки.

Теплица-хлебница

В парниках малой площади вентиляция может осуществляться через ту же дверь. Если же речь идет о постройках значительного размера, то возникает необходимость в обустройстве вентиляционных окон, которые нужно равномерно распределять по всей длине. Наилучшим образом подойдут откидные форточки-фрамуги, снабженные термоцилиндрами.

Важно! Для защиты растений от переохлаждения вентиляционные окна следует обустраивать с южной стороны.

Теперь настало время заключительного этапа – составления чертежа. Если вы раньше не имели опыта в черчении, то используйте миллиметровую бумагу или обычные двойные листы из тетрадки в клетку – так работать намного удобнее. Вместо ручек используйте карандаш – проще стереть ошибку или недочет, чем перерисовывать все заново. Более опытным в проектировании дачникам имеет смысл составлять чертеж в программах-САПР.

Для эскиза можно использовать тетрадь в клетку

Составление схемы теплицы 9х3 м с помощью Archicad 18

Выполнять план нужно как минимум в двух проекциях – со стороны торца и со стороны длинной стены. Дать лучшее представление о постройке может еще один вид – в изометрии.

Поэтапно чертеж выполняется следующим образом.

Шаг 1. Определяется масштаб.

Шаг 2. Вычерчиваются внешние контуры теплицы, тщательно соблюдается длина, ширина и высота постройки с поправкой на масштаб.

Шаг 3. Наносится основание парника.

Шаг 4. Вырисовываются вертикальные опоры стен. Если речь идет про одно- или двухскатную теплицу, то также рисуются стропила.

Шаг 5. На чертеж наносятся горизонтальные элементы каркаса, укосы и перемычки, двери и вентиляционные окна.

Шаг 6. Чертеж дополняется заметками, местными видами (особенно полезно при создании схемы крепежа) и расчетом количества необходимых материалов.

Схема каркаса теплицы из ПВХ труб

Далее приведены чертежи самых популярных типов теплиц. К рисункам приложены описания и некоторые особенности проектирования подобных парников.

Арочные теплицы

Ниже приведено несколько чертежей арочных теплиц. Составляя собственный, будет полезно опираться на них и использовать в качестве примера. Проектирование полукруглых парников имеет свои интересные особенности.

Арочная теплица

  1. Высота постройки выбирается исходя из высоты гнутого листа поликарбоната. При его стандартных размерах 6х2,1 метра высота небольшой арочной теплицы будет составлять от 1,9 до 2,1 метра. Создавая проект, учитывайте высоту не только в самой высшей точке, но и ближе к краям теплицы.
  2. При составлении чертежа необходимо учитывать тот факт, что потребуется гнутый каркас и обшивка. От вас потребуется вычислить радиус изгиба, который не должен быть меньше минимально допустимого для поликарбоната радиуса. Узнать его можно у продавца материала.
  3. В качестве вертикальных опор выступают дуги из гнутого металла или пластика. Для теплицы длиной 4-5 метров достаточно двух вертикальных элементов – на переднем торце и на заднем. При большей длине дуги следует располагать с интервалом не более одного метра. Арки прикручиваются (или привариваются) к прямоугольному основанию.
  4. Между собой дуги соединяются при помощи горизонтальных элементов каркаса – направляющих. Без учета основания, потребуется от 5 до 7 направляющих. Один элемент должен располагаться в наивысшей точке теплицы, остальные равномерно распределяются слева и справа от него.

Чертеж арочной поликарбонатной теплицы из профильной трубы

Схема арочной теплицы из поликарбоната

Размеры теплицы из поликарбоната, чертеж

Еще один чертеж теплицы из поликарбоната

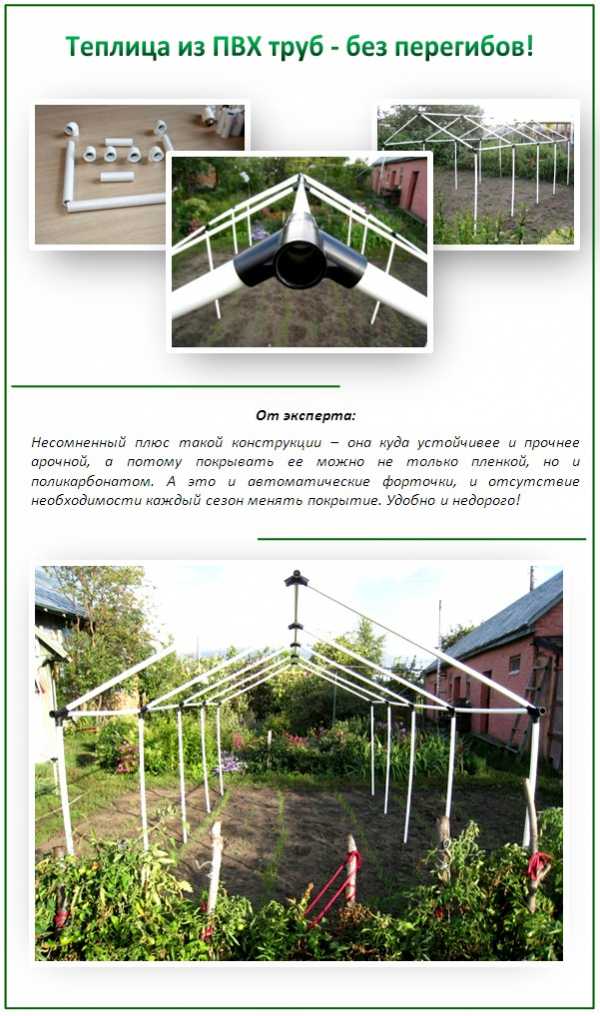

Теплица из ПВХ труб своими руками

В этой статье вы найдете пошаговую инструкцию, как сделать теплицу из пластиковых труб самостоятельно! Также рекомендуем прочитать статью о том, как провести уборку теплицы из поликарбоната осенью.

Двускатная и односкатная теплицы

Основное отличие в чертежах теплиц с крышей традиционной формы – количество скатов, один или два. Угол их наклона варьируется, от 20° до 30° или даже до 45°. Подобные значения обеспечивают сход осадков (в частности снега) с крыши, потому меньшие значения использовать нежелательно, иначе в очень снежную зиму появляется риск того, что верх теплицы проломится под тяжестью.

Односкатная теплица

Для обеспечения большей прочности стен между вертикальными элементами допустимо расположение диагональных поперечин или укосов. В принципе, и укосы, и все остальные части каркаса желательно выполнять из стального профиля с сечением не менее 40х20 миллиметров.

Важно! Желательно, чтобы диагональные балки и укосы на противоположных стенах размещались одинаковым способом.

Оптимальное расстояние вертикальных элементов каркаса друг между другом составляет 1-1,2 метра или менее. Это касается и стропил, которые размещаются на одних линиях с вертикальными элементами стен. Пример можно наблюдать на многочисленных чертежах теплиц из поликарбоната с двухскатной или односкатной крышей.

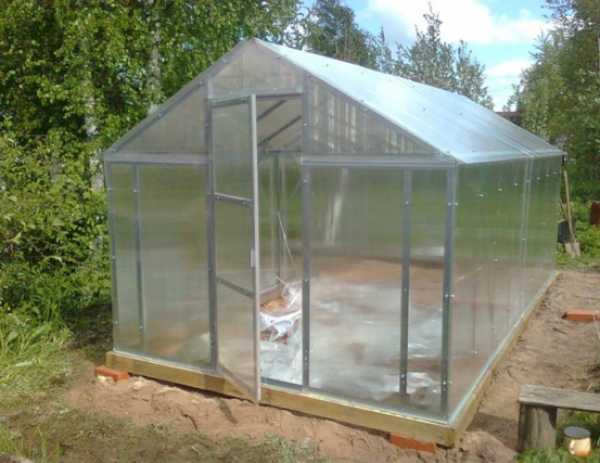

Двускатная теплица из поликарбоната

При расчетах длины, ширины, высоты теплицы, а также расстояний между элементами каркаса очень удобно исходить из размеров стандартного листа поликарбоната – 6 метров в длину и 2,1 в ширину. Не забывайте о том, что его можно разделить на две или четыре части, и таким же образом при проектировании исходить из элементов 3х2,1 или 1,5х2,1 метра. Здесь у вас может возникнуть вопрос – почему не применяется деление листа по ширине? Дело в том, что пропилить шестиметровый лист дело трудоемкое и, к тому же, использование листов 6х1,05 или 3х1,05 метра нецелесообразно.

Чертеж двускатной приусадебной теплицы с деревянным каркасом

Схема двускатной теплицы (каркас из металлопрофиля)

Чертёж двускатной стационарной конструкции на собственном фундаменте

Чертеж для строительства поликарбонатной теплицы с двускатной крышей

Составление плана будущей теплицы из поликарбоната существенно упростит процесс ее постройки и убережет вас от возможных ошибок. Созданный по грамотному плану парник будет долговечным и эффективным, приносящим каждый сезон обильный и качественный урожай.

Видео — Сборка теплицы из поликарбоната

teplica-exp.ru

Чертежи теплицы из профиля и дерева под поликарбонат и пленку

Выбрать из многообразия предложений тепличную конструкцию, которая органично впишется в стиль участка и будет удобна в эксплуатации, непросто. Форма каркаса влияет на объем полезной площади, а от материала покрытия напрямую зависит продолжительность эксплуатации и возможности внутреннего обустройства. Чтобы не изобретать велосипед, можно брать для строительства своими руками готовые чертежи теплиц, составленные профессионалами. При необходимости в них несложно внести корректировки.

Содержание статьи

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

  • односкатные;
  • двухскатные;
  • арочные;
  • многоугольные;
  • каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Односкатная теплица имеет достаточно минусов, среди которых самым большим является низкая способность крыши выдерживать нагрузки. Любой сильный снегопад может повредить конструкцию. Глухая стена препятствует проникновению света внутрь, но не все культуры готовы мириться с такими условиями.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

Если говорить о минусах, то чертежи каркасов теплиц такой формы часто имеют сложную конструкцию, что может усложнить их сборку. На двухскатную кровлю расходуется больше материала, что увеличивает конечную стоимость.

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

Купольная форма обеспечивает растения максимумом света

Немного проще выглядят чертежи каркаса теплиц в виде капли. Такая конструкция сочетает достоинства арочной и двухскатной формы.

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Чертежи каркасов теплиц из различных материалов

Прежде чем выбрать подходящий чертеж каркаса теплицы, нужно определиться с материалом. Лучше всего сделать основание из металлического профиля. Такой каркас можно накрыть обычной или армированной пленкой или поликарбонатом. Последний вариант наиболее затратный, но он исправно прослужит на протяжении нескольких лет. Чтобы прояснить ситуацию, рассмотрим подробно несколько вариантов.

Каркас для теплицы из поликарбоната

Можно смело утверждать, что теплица из поликарбоната арочной формы является оптимальным вариантом на долгие годы. Помимо практичности, она имеет достаточно хороший внешний вид, поэтому никак не испортит ландшафт участка. Каркас теплицы лучше сделать из металлической или ПВХ трубы, диаметром не менее одного дюйма.

Не стоит экономить на поликарбонате. Тонкие листы может повредить град, и тогда придется полностью перекрывать теплицу. Лучшим вариантом является использование сотового поликарбоната толщиной 6 мм и больше.

Каркас арочной теплицы из поликарбоната заводского производства

Подробная схема торцовой арки с дверью

Чертежи теплицы из поликарбоната просты и понятны, поэтому сложностей с монтажом у вас возникнуть не должно. При выборе модели не забывайте, что стандартный размер листа поликарбоната 2,1 м на 6 м, поэтому оптимальная ширина будет 3,5 м. В этом случае вы сможете избежать стыков, накрыв стены и крышу одним листом. Для краев листа обязательно используйте П-образный профиль, который защитит внутреннюю часть от попадания пыли, грязи, развития плесени и грибка.

Деревянный каркас под поликарбонат

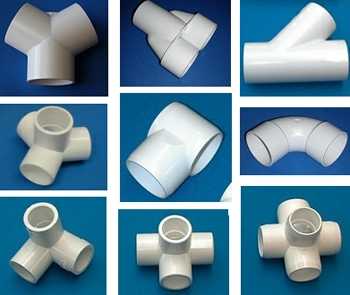

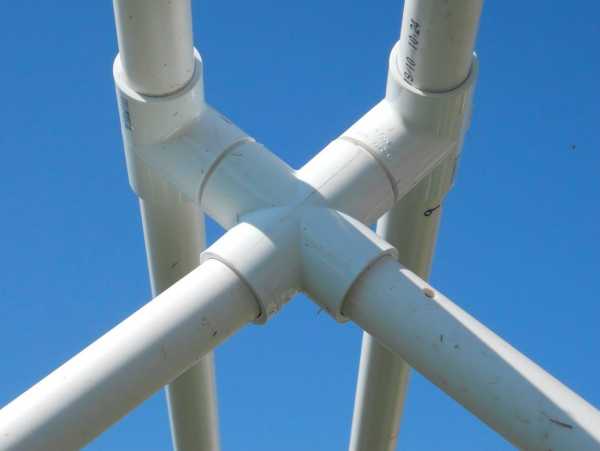

Основа под поликарбонат из ПВХ-труб

Каркасы из металлопрофиля для гипсокартона

Относительно недавно для строительства теплиц стали использовать металлический профиль, который применяют при монтаже гипсокартона. В основном конструкции из металлопрофиля — это весенне-летние варианты с накрытием из пленки или поликарбоната. В областях с более мягким климатом и малым количеством осадков их используют круглый год.

Чертежи теплицы из профиля не отличаются замысловатостью и сложностью. Им свойственна простота и экономичность. Среди главных достоинств можно выделить долговечность конструкции. Существенным недостатком каркаса из профиля является низкая способность выдерживать нагрузки. Учитывая этот нюанс, поздней осенью разбирают покрытие теплицы либо укрепляют каркас подпорными брусьями.

Двухскатная теплица из профиля

Из профиля можно сделать многоугольную форму, но одним из лучших вариантов является теплица-домик с двухскатной крышей.

Если ее длина превышает 4 м, то в крыше необходимо предусмотреть вентиляционные фрамуги. Для меньшего размера достаточно одной фрамуги на противоположной от входа стене. На вертикальные стойки, стропила, балки и диагональные перемычки используют профиль CD. Все элементы с горизонтальным расположением делают из профиля UD, соблюдая между каждой секцией промежуток 1 м.

Сборка каркаса из профиля

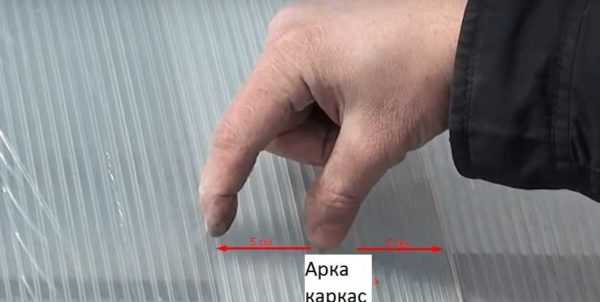

Если для покрытия теплицы выбран поликарбонат, то его укладывают внахлест (2-3 см). Любые швы и отверстия под саморезы необходимо обработать герметиком. Это поможет предотвратить проникновение влаги и пыли внутрь материала.

Какие теплицы строят из дерева

Долгое время теплицы из с дерева односкатной или двухскатной крышей считались классическим и безальтернативным вариантом, но с появлением более износостойких материалов они утратили позиции. Деревянные элементы нуждаются в постоянном уходе. В противном случае, стойки могут стать рассадниками болезней, а срок эксплуатации сократится к минимуму.

Практически любой чертеж деревянной теплицы предполагает в качестве покрытия стекло. Если у вас нет возможности использовать старые оконные рамы, то покупка стекла и дерева для каркаса окажется весьма затратной. При желании в качестве покрытия можно использовать пленку, но из-за способа крепления и влияние атмосферных явлений (дождь, солнце, ветер), она не прослужит дольше двух сезонов.

Подробный чертеж теплицы из дерева

Деревянный каркас монтируют на фундамент, который помимо дополнительных расходов может создать проблемы с выбором места. Фундамент нельзя располагать на участках с высоким уровнем грунтовых вод, поэтому если вы живете возле реки, то деревянная теплица не самый лучший вариант для вас.

Теплица в форме капли из дерева



Даже имея на руках чертежи теплиц из дерева, металла или ПВХ, не всегда просто начать строительство. Иногда проще можно обратится к профессионалам, которые помогут выбрать лучший вариант для реализации ваших целей.

teplicno.ru

чертежи с размерами, схема, фото

Если есть небольшой дачный или загородный участок, почему бы небольшой его уголок не приспособить под теплицу или парник? Здесь можно выращивать зелень, овощи, ягоды и даже некоторые фрукты.  На постройку такого сооружения уйдет совсем немного времени, а результат будет радовать, по меньшей мере, 10 лет, если сделать все правильно. Поскольку полиэтиленовая пленка, даже плотная 50-80 мкм, приходит в негодность уже спустя 2-3 года, разумнее использовать сотовый поликарбонат. В статье мы расскажем, как строится теплица из поликарбоната своими руками, приведем схемы и чертежи, объясним, какая форма удачнее и почему. Также в статье вы найдете фото и видео строительства теплицы.

Сотовый (ячеистый) поликарбонат для теплицы

Листы, изготовленные из гранулированного поликарбоната, состоящие из 2-3 слоев, соединенных между собой ребрами жесткости. В разрезе такой материал напоминает пчелиные соты, благодаря чему и получил свое название. Размерный ряд листов разный, но для строительства теплицы подойдет стандартный 612х210 см.

Сотовый поликарбонат

Толщина листа зависит от региона и времени использования. Этот показатель влияет на ряд величин, имеющих значение для роста растений:

  • коэффициент светопропускания;
  • коэффициент сохранения тепла;
  • защита от ультрафиолетовых лучей (UV-фактор).

Для средней полосы России рекомендуемая толщина составляет 4-6 мм, для южных регионов 4 мм, для северных – 8-10 мм. Для сложных многогранных конструкций, включая формы шара и т.д. толщина листа должна быть не менее 8 мм.

Если теплица из поликарбоната будет использоваться круглый год толщина сотового листа должна быть 10 мм.

Почему именно этот материал

Этому есть несколько причин, которые уместнее было бы назвать преимуществами перед другими аналогичными укрывными материалами:

  1. Прочность  к механическим повреждениям – превышает более, чем в 100 раз обычное стекло и сопоставимо по прочности на удар с закаленным;
  2. Удельный вес – этот показатель зависит от толщины листа:

Толщина листа, мм

Удельный вес, кг

3

0,55-0,56

4

0,65-0,67

6

1,26-1,33

8

1,49-1,53

10

1,66-1,77

12

2,0-2,1

16

2,5-2,6

25

3,36-3,5

32

3,8-3,85

40

4,3-4,4

Такая малая масса позволяет возводить достаточно просторные сооружения на облегченном фундаменте.

  1. Устойчивость к рабочему температурному режиму в пределах 100 градусов – от -40°С до +60°С.
  2. Высокий класс пожарной безопасности – температура размягчения поликарбоната составляет 225°С, то есть при прямом огневом воздействии в течение непродолжительного времени лист даже не деформируется.
  3. Низкая теплопроводность – за счет ребер жесткости в полости листа скапливается воздух, выступающий как барьер на пути тепла. Он сохраняет тепло внутри в течение всего дня, а если делать обогрев теплицы из поликарбоната своими руками (видео далее в статье), то такую конструкцию можно использовать и зимой.

ВИДЕО: Полезные советы – вес и прочность поликарбонатного листа

Конструкция и общие правила строительства теплицы из поликарбоната

Изначально подготавливается проект и чертеж конструкции с учетом особенностей местности. В идеале она должна стоять отдельно от всех зданий и строений и вдали от крупной растительности, способной задерживать солнечный свет. Нередко практикуется строительство односкатной теплицы из поликарбоната своими руками, где она стенка примыкает к дому или хозпостройке. Это сокращает количество материалов, соответственно, удешевляет стоимость строительства.

Строится теплица из поликарбоната своими руками с учетом уклона и типа почвы, наличия и глубины залегания подземных (грунтовых), близкое расположение и возможность подключения коммуникаций – света, воды и тепла.

Разбор схемы расположения теплицы на участке

Для того, чтобы можно было сделать теплицу из поликарбоната своими руками, чертежи – первое, что подготавливают с учетом особенностей местности и грунта:

  1. Арочная форма – самая популярная ввиду компактных размеров и легкого монтажа

  1. Пристенная (односкатная) конструкция, которую соединяют с уже существующей постройкой или жилым домом. Это позволяет сэкономить на строительстве и подведении коммуникаций

Проект изготовления пристенной теплицы с указанием необходимых размеров и сторон света

  1. Часто возводят пристенные конструкции в форме полуарки. Это также экономное по количеству материалов и объему работ сооружение, где можно задействовать для горизонтальных полок фронтальную стену

Угловая тепличная пристройка

  1. Двускатная – такая конструкция популярна для круглогодичного использования и выращивания культур в больших количествах. Отличается большим внутренним пространством и возможностью использовать стены под размещение полок с рассадой

Чертеж для строительства поликарбонатной теплицы с двускатной крышей

Вместе с тем существуют и другие, достаточно оригинальные конструкции, например, в форме шара. С точки зрения достаточности света это удобное сооружение, но полезного пространства там в 2 раза меньше, чем в двускатной аналогичной площади.

Чертеж купольной теплицы

С этой статьей читают: Теплица купол своими руками

Необычной, но по отзывам владельцев, удобной является пирамидальная форма, при которой также солнце попадает внутрь  весь световой день, но строить ее легче, чем купольную.

Устройство теплицы-пирамиды

Это основные виды теплиц из поликарбоната, которые можно построить своими руками из профиля. Они удобные в эксплуатации, за ними легко ухаживать, в среднем срок службы составляет 15 лет при корректном уходе и своевременной обработке.

После того, как выбрана форма и подобраны размеры с учетом площади участка, можно приступать к возведению фундамента. Несмотря на то, что теплица из поликарбоната – легкая конструкция, для нее также требуется основание. Это гарантия того, что все сооружение будет стабильно стоять в течение всего срока эксплуатации, его не перекосит, не просядут углы, а при очередном сильном порыве ветра она останется недвижимой.

Строительство фундамента для теплицы

Для облегчения работ одновременно с заливкой фундамента можно делать ограждения для будущих грядок. При всем многообразии видов фундамента, вплоть до свайно-винтового, для теплицы лучше ленточного ничего нет. Это достаточно простой  по трудо- и финансовым затратам объем работ, который отлично выдержит все перепады температур и массу теплицы с учетом веса грунта и находящихся в нем людей.

Ленточный фундамент для теплицы с разметкой под грядки

Итак, порядок работ следующий

  1. Выставляют маяки и натягивают канаты по периметру будущей конструкции.
  2. Выкапывают котлован на глубину промерзания грунта. В среднем это 110-130 см.
  3. Делают подушку из песка и щебня на высоту 10-15 см, плотно утрамбовывая  ее.
  4. Для армирования используются пруты арматуры или сваренная решетка. Большого количества не надо, так как это облегченная конструкция, но и совсем без армирования не обойтись.
  5. Ставят деревянную съемную или несъемную опалубку и заливают бетонным раствором.

Рецепт приготовления раствора для заливки фундамента

  • 1 часть цемента (лучше брать портландцемент) марки М300 или М400;
  • 2 части песка;
  • 4 части щебень размеров до 80 мм;
  • 0,5 части воды.

Части легко мерить ведрами, чтобы не ошибиться в пропорциях.

Количество воды может изменяться в зависимости от ее жесткости. Песок лучше брать речной без крупных включений.

Количество бетонного раствора определяются исходя из размеров ленты, для чего перемножают ее длину и высоту. Например, длина ленты 12 метров, ширина 0,5 метра, высота 1 метр под землей и 0,5 метра над, то кубатура бетона определяется так:

Итого понадобится 9 кубов бетона.

  1. Закрывают полиэтиленом и дают высохнуть и «повзрослеть» в течение 3-4 недель.

Зимой делать фундамент не стоит. Сам процесс сушки затянется, к тому же бетон будет схватываться неравномерными комками.

Каркас теплицы

Основным материалом для каркаса выступает оцинкованный профиль, реже алюминий или пластик. Бытовые теплицы иногда возводят из дерева – это доступный материал. который легко собирается, но достаточно проблематичный в эксплуатации. Дерево требует изначальной качественной обработки против гниения, в течение года его нужно очищать, обнаруживать гнезда насекомых и т.д. Если металл, пластик или оцинковка в принципе не подходящее место для размножения паразитов, то в щелях древесины иногда можно найти целые семейства.

Конечно, с точки зрения устойчивости и прочности дерево – лучший вариант, особенно в тех регионах, где значительные ветровые и снеговые нагрузки. Но чаще всего поликарбонатные конструкции изготавливают из профильной трубы.

Строительство каркаса

После того, как выбран материал для каркаса, его нарезают на нужные отрезки (по схеме теплицы смотрите какой) и собирают между собой анкерными болтами или саморезами. Для арочной формы или полуарки трубы предварительно изгибают под определенным радиусом с помощью трубогиба.

В теплице обязательно должно быть как минимум 2 форточки напротив друг друга и дверь.

По окончанию сборки весь каркас накрывается листами сотового поликарбоната, уже подготовленного по размерам и крепится саморезами с термошайбами.

Зазор между листами должен составлять 0,3-0,5 см. Это щель для термического расширения листа при изменении температурных условий. Если листы укладывать встык, через 2-3 года по краям они начнут трескаться.

Теплица из профиля и поликарбоната

Как собрать теплицу из поликарбоната своими руками

В данном случае мы не будем останавливаться на промышленных образцах – готовых теплицах, которые продают в разобранном состоянии. К ним в комплекте идет инструкция, где подробно описан процесс сборки.

Мы остановимся на том, как собирается теплица.

Для каркаса используются разные трубы – квадрат, швеллер, профиль или круглая труба диаметром 24 мм и более. Заготовки собираются в горизонтальном положении и свариваются между собой электродуговой сваркой. Самая простая конструкция, где не надо гнуть трубы – двускатная – она легко собирается, соединяется сваркой, подтягивается анкерными болтами и накрывается поликарбонатом.

Чертеж самодельного каркаса теплицы из профильной трубы

Лучше всего делать теплицу в форме арки, но в этом случае понадобится трубогиб, хотя можно обратиться в ближайший кузнечный цех, и там вам за пару сотен согнут весь профиль так, как надо.

Каркас лучше собирать горизонтально

После того, как собран каркас, нужно приварить или прикрутить стойки к углам, чтобы конструкция была прочной и устойчивой. Поверх стойки проходит верхняя балка – основа теплицы, к которой крепится арка. Отдельно подготавливается дверь и фрамуги для форточки.

Для легкого и удобного подъема форточек используйте рычажную систему. Впоследствии можно использовать пневмо- или гидропривод для автоматической вентиляции помещения.

Рычажная система для форточек в теплице

После того, как каркас собран, поверх него также поэтапно собираются предварительно нарезанные листы поликарбоната. О термическом зазоре уже было сказано, также имейте в виду, что для крепления обязательно используются термошайбы.

Крепление поликарбоната к каркасу

При креплении листов не закручивайте шайбы до хруста, это приведет к растрескиванию листа в месте крепления.

Обратите внимание также на то, что для каркаса лучше использовать профиль или квадрат. Круглая труба любого диаметра достаточно сложная в работе именно с поликарбонатом. При креплении листов саморезы нередко соскальзывают, повреждая листы. Впоследствии использовать треснутый лист уже не получится – при первом серьезном ветре или снегопаде трещина пойдет дальше.

Каркас из полипропиленовой трубы для теплицы

Самый простой тип, но не самый устойчивый. Такой материал идеально подойдет для теплиц площадью не более 50 кв.м. Для сборки понадобятся:

  • полипропиленовые трубы;
  • тройники и фитинги;
  • паяльник для труб ПВХ.

Фитинги для труб ПВХ

При соблюдении правил сборки получается отличная прочная конструкция, достаточно гибкая, чтобы сделать теплицу из поликарбоната желаемой формы, и прочный, чтобы выдерживать снеговые и ветровые нагрузки.

Конек теплицы из труб ПВХ

Одним из преимуществ каркаса из полипропиленовых труб является прекрасное сочетание прочности и гибкости этого материала. Гибкость позволяет придать каркасу желаемую форму, а, прочность позволяет выдерживать немалые нагрузки.

Пример простейшей конструкции из полипропиленовых труб

Для теплицы, изготовленной из пластиковых, полипропиленовых и даже металлопластиковых труб фундамент не нужен. Достаточно залить бетонную площадку толщиной 10-15 см с закладными, чтобы в течение всего срока службы сооружение стояло ровно и недвижимо.

Отопление теплицы

Этот раздел посвящается тем, кого интересует зимняя теплица своими руками из поликарбоната или в планах начать ею пользоваться в середине зимы для подготовки рассады. В период с середины весны и до осени в помещении достаточно аккумулируемого в течение дня и удерживаемого несколько часов за счет структуры поликарбоната, в остальное время приходится использовать дополнительные средства.

Среди основных способов отопления можно выделить следующие:

  • водяное;
  • печное;
  • газовое;
  • электрическое.

Самым простым, но дорогостоящим является электрический способ отопления теплицы. Это использование инфракрасных светильников с точечным обогревом, ИК-пленок вдоль грядок и на стенах, тепловых пушек и т.д. Преимуществом такого метода является простота установки  и быстрый прогрев помещения.

Печное отопление применяется в теплицах площадью от 20 кв.м., когда внутри устанавливается небольшой агрегат, в основном это печь буржуйка или аналогичные конструкции. В строениях площадью от 50 и более метров рекомендуется прокладывать трубы, чтобы прогрев шел максимально равномерно. С этим «перекликается» водяной способ обогрева, когда по трубам циркулирует горячий теплоноситель. Трубы подсоединяют к отопительному агрегату внутри теплицы или делают сообщение с жилым домом.

Газовое отопление практикуют в основном в односкатных, пристенных конструкциях, которые торцевой стороной крепят к дому. В этом случае наращиваются дополнительно трубы для теплицы и подключают к основному газовому котлу.

С этой статьей читают: Как отапливать теплицу зимой

Отличным решением станут теплые грядки. Это способ точечного подогрева корневой системы растений, когда используется тепло от разложения биоостатков.

Для сооружения теплой грядки на низ укладывают неразлагаемый материал – осколки кирпичей, щебень и т.д., которые выступают в качестве изоляционной подушки. Далее укладываются листья, трава, сено, солома, обильно пересыпаются перегнившим компостом с добавлением навоза и засыпают землей. При разложении выделяется тепло, которого достаточно для качественного обогрева корней растений и способствования их росту.

Рекомендации специалистов

По поликарбонату:

  1. Листы сотового поликарбоната кладут исключительно по длине, фиксируя саморезами с термошайбами. В этом случае термическое расширение будет минимальным и листы долгое время останутся сохранными.
  2. Когда строится теплица своими руками из поликарбоната, самое главное правильно определить сторону листа и прикрепить его. Для этого снимается упаковочная пленка, края промазывают герметиком и после нажима прикручивают саморез, оставляя небольшой зазор (0,1-0,2 мм). Стыки листов закрываются герметичной лентой фольгированной лентой.
  3. Покрывать теплицу нужно с крыши, а после приступать к торцевым сторонам. В последнюю очередь листами зашивают дверь и форточки.
  4. Рекомендуется использовать листы с ультрафиолетовой защитой – если смотреть на лист под углом будет заметен голубой оттенок даже у прозрачных листов. Такие листы служат на 5-7 лет дольше, чем без защиты.
  5. Используйте всего прозрачные листы, чтобы не нарушать инсоляцию и фотосинтез растений. Для затемнения летом можно накрывать теплицу маскировочной сеткой или замазывать стенки и крышу мелом – он легко смывается осенью.

По чертежам и схемам:

  1. Самой простой в монтаже считается двускатная конструкция, но она чревата проломом крыши, если снега зимой будет в избытке. Спасением станет снимающаяся на зиму крыша или своевременная очистка от снега.
  2. Арочная форма – удобная, простая, но непрактичная. Боковые стены пустуют, на них нельзя повесить полки с рассадой.
  3. Если нет возможности заниматься подготовкой и сборкой, можно приобрести готовый образец и собрать его. Некоторые фирмы предлагают установку бесплатно.
  4. Теплица из поликарбоната отличается от парника. Парник – небольшое сооружение, в котором обычно выращивают рассаду или зелень, реже – цветы. В парниках работают снаружи, так как его площадь не позволяет человеку войти внутрь. Теплица – более просторное помещение, где работы проходят уже внутри, и ее можно использовать круглогодично для всех растений.
  5. Вентиляция – непреложное правило использования тепличных помещений. Лучшей в этой отношении является теплица Митлайдера, где вверху образован вентиляционный канал.

Технология постройки теплицы по Миттлайдеру

В общей сложности размеры форточек должны быть не менее ¼ части всей крыши. В этом случае свежего воздуха будет достаточно для развития растений.

По внутреннему оформлению:

  1. Внутри дорожки между грядками лучше выложить плиткой, досками или камнями.
  2. Бортики грядок должны быть не менее 50 см, чтобы земля не вываливались на дорожки. Такая высота удобна для ухода за растениями.
  3. К потолочным балкам нужно сразу крепить арматуру или негнущиеся пруты, чтобы в дальнейшем растения вились вдоль них. Можно использовать и шпагат, но тогда его придется ежегодно менять.

В целом, это все, что мы хотели сказать о конструкции теплиц из поликарбоната, этапах строительства и основных моментах. Если у вас есть вопросы, вы можете их задавать в комментариях и наши специалисты с удовольствием на них ответят.

ВИДЕО: Теплица своими руками из поликарбоната

www.portalteplic.ru

Пристенная теплица с односкатной крышей из поликарбоната

Теплица является важным подручным средством в получении и сборе раннего урожая, поскольку защищает высаженные растения от резких заморозков в весеннюю пору. Сделать своими руками на своем дачном участке такое устройство из поликарбоната совсем не так сложно, как кажется. Только всем хочется, чтобы она была практичной, удобной и недорогой.

Пристенная теплица

Достоинства

Пристенная теплица из поликарбоната, как на фото, позволит вам не только сэкономить место на приусадебном участке и рационально применить придомовую площадь, но и значительно сократить расходы на строительство. Скорость сборки, легкость в обслуживании и красивый внешний вид, как на фото, по отзывам садоводов, так же является большим плюсом такой теплицы.

Обычно такую конструкцию пристраивают к южной стороне жилого здания, что позволит по максимуму расходовать естественное освещение и тепло, а с северной стороны растения будут надежно защищены от ветра.

При желании если сделать вход сразу из дома и провести отопление, постройка будет служить вам круглый год. Причем эксплуатировать ее можно не только как теплицу для растений, но и обустроить в ней комнату для отдыха или зимний сад с любимыми растениями.

В пристройках такого типа более разумно использовать односкатную крышу, показано на фото, так как она очень легко строится, просто чистится.

Такая форма не препятствует сходу осадков, не задерживает листву и другой мусор. Основное, о чем нужно помнить, это правильно выбрать угол наклона односкатной крыши, где-то двадцать пять, тридцать пять градусов.

Если крышу сделать сильно пологой, то постоянно будет скапливаться вода на поликарбонатных листах, тем самым понижая оптические свойства пластика.

Постройка

Пристенную теплицу с односкатной крышей, как на фото, своими руками изготовить довольно несложно. Да и самостоятельное изготовление, установка и сборка, по отзывам садоводов, являются не только интересным и творческим занятием, а так же позволяет экономить немалое количество денежных средств.

  1. Определившись с местом, где будет стоять сооружение, можно переходить к созданию чертежа. Если вы собрались воспользоваться уже готовыми чертежами и проектами, рекомендуется хорошо проверить все данные и самому сделать все расчеты на вашу теплицу.
  2. Разрабатывая чертеж вашей будущей постройки, обратите внимание не только наружному сооружению конструкции, но и внутреннему благоустройству теплицы. Произведите тщательные замеры и произведите разметку котлована и стен.
  3. При желании, чтобы возведенная конструкция была схожа с той, что на фото и видео, вам понадобятся такие материалы: дуги из металлической профильной трубы, трубы для горизонтальных направляющих, небольшое количество деревянных брусков для двери и форточек, сотовый поликарбонат толщиной от шести до десяти миллиметров. Поликарбонат лучше всего использовать прозрачный, он дает возможность пропускать определенные виды солнечного света. Ещё понадобятся гвозди, цемент, материалы для создания фундамента и инструменты.
  4. Чтобы пристенная теплица простояла долгие годы не потеряв своей устойчивости, нужно ставить конструкцию на фундаментном основании, смотрите на фото. Ведь ваш дом стоит на фундаменте, а теплица это тот же дом, только для растений. При его создании нужно учитывать способ привязки к основному зданию. Самый лучший вариант — бетонная заливка, выложенная из кирпича с применением металлических уголков. Обычно рекомендуется применять анкерные болты, которые бетонируют в основание несущей стены.
  5. При изготовлении основы, следует уделить внимание местам соединения. Их лучше делать на основе болтов или саморезов большого диаметра. Все соединения должны быть жесткими. Сооружая конструкцию своими руками, так же не забудьте оснастить двери и окна дополнительными ребрами жесткости, чтобы избежать деформации в процессе эксплуатации. Монтаж поликарбоната лучше начать с раскроя материала. Для крепления в каркасе высверливаются дырки на расстоянии не меньше сорока миллиметров. Соединять с сотовым поликарбонатом необходимо при помощи специальных крепежей с уплотнителями и термошайбами.

Внутренние работы

  1. После установки теплицы, нужно проверить все стыковочные швы на наличие щелей. Если такие имеются, то стоит их заделать штукатуркой либо монтажной профессиональной пеной. Стыки можно пройти перфорированной лентой.
  2. Необходимо сделать помещение полностью герметичным и утепленным, чтобы сократить отток тепла.
  3. Для вентиляции, помимо форточек, можно установить вытяжную трубу.
  4. Также следует предусмотреть подачу воды для полива и соблюдения гигиены.
  5. Для дополнительного освещения стоит провести электрическую линию и установить лампы различного типа накаливания.


Следуя таким рекомендациям, вы получите теплицу, как на фото. А собранный урожай, будет доставлять вам удовольствие до поздней осени.

Автор:
Антон Ермолов

propolikarbonat.ru

Теплица своими руками из поликарбоната односкатная чертеж – двухскатная крыша, чертежи своими руками, каркас

Отправить ответ

avatar
  Подписаться
Уведомление о
