Схема подключения проходного выключателя с 3х мест – Stroim24.info

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

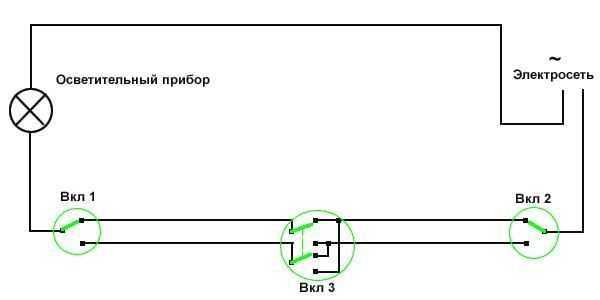

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

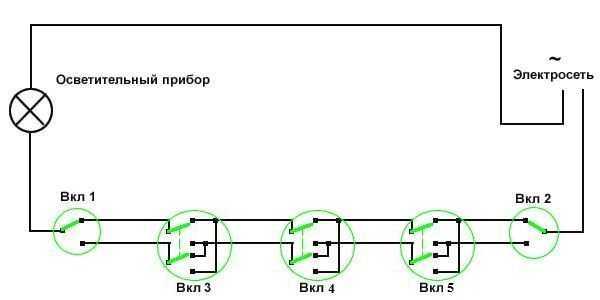

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа



Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения



Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

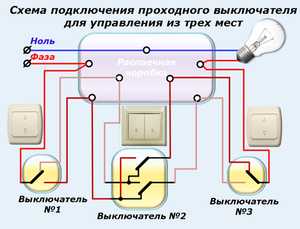

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два - для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

  1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
  2. Клеммы.
  3. Изолента.
  4. Включатели.
  5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

  • отвертки для болтов с плоскими и фигурными шлицами;
  • монтажный нож;
  • бокорезы;
  • набор гаечных ключей;
  • пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две - с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.



Розетка с дистанционным управлением – незаменимая помощь дома Розетка с таймером – элемент умного дома Высота установки розеток в современной квартире Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

electricadom.com

Подключение проходного выключателя схема с трех мест

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

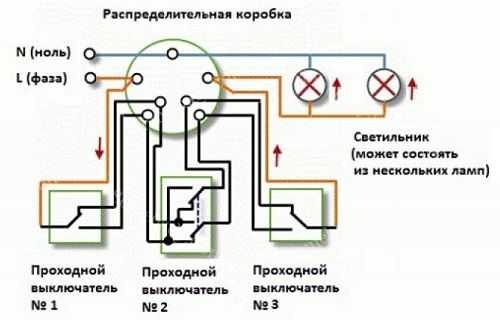

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Схема подключения проходного выключателя с 3х мест

  1. Использование схем с тремя выключателями
  2. Элементы и составные части схемы подключения
  3. Как подключить проходной выключатель из 3 х мест

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями .

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Цветовая маркировка резисторов онлайн
.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

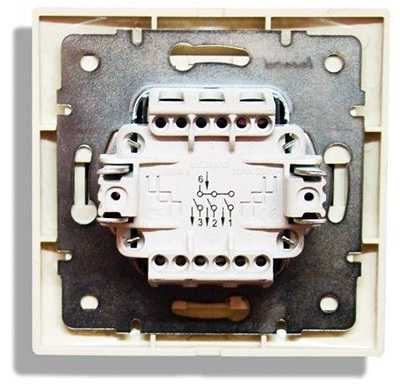

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

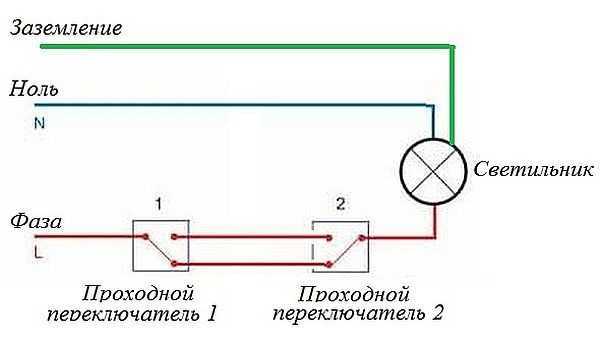

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

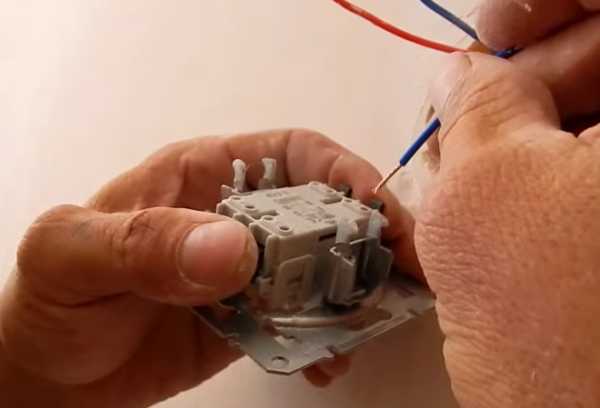

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

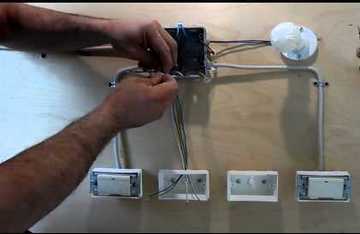

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

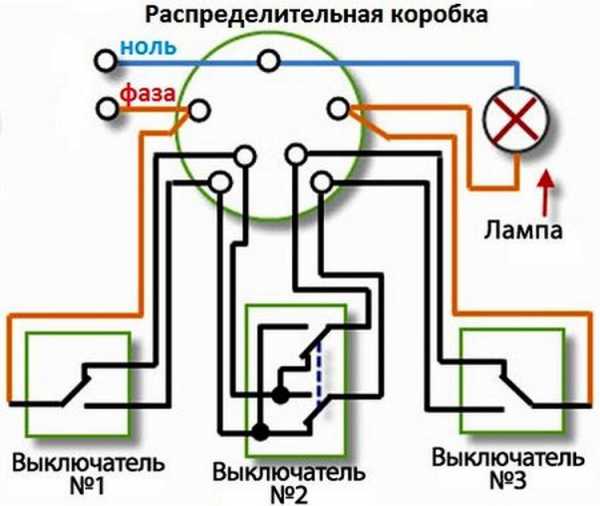

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

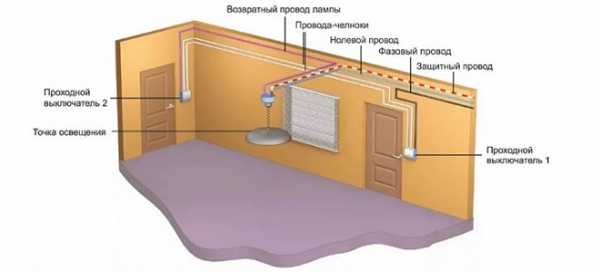

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Источники: http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html, http://electric-220.ru/news/skhema_podkljuchenija_prokhodnogo_vykljuchatelja_s_3kh_mest/2016-07-28-997, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel

remontonly.ru

Проходной выключатель - схема подключения на 3 точки

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

yaelectrik.ru

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

  • Переключатели проходного и перекрестного типа.
  • Провода.
  • Светильники.

Соединение двух выключателей

Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

  • Нулевой проводник соединяется с одной из клемм светильника.
  • Фазу следует подключить к входному контакту одного из переключателей проходного типа.
  • Свободная клемма люстры соединяется с входом второго проходного переключателя.
  • Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

Монтаж двухклавишного устройства

Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

220v.guru

Схема подключения проходного выключателя с трех мест

В наше время, схемы подключения трех проходных выключателей, связанны не только с особенностями планировки помещений, но и с удобством. Подобная схема исключает необходимость проходить через длинный коридор для выключения/включения света.

В основном такие переключатели используются:

  1. В коридорах. Один проходной выключатель устанавливается в начале коридора, другой в конце.
  2. В спальне.
  3. На лестнице.

В отдельных случаях используются схемы с комбинацией нескольких проходных и перекрестных двухклавишных переключателей. Такие подключения связаны в основном со следующими особенностями:

  1. Планировка помещения.
  2. Управление освещением на индустриальных складах.
  3. Управление освещением в больших комнатах — залах.
  4. И в небольших отелях.

Как устроен проходной и перекрестный переключатели


Основным назначением проходного выключателя является управление одной лампой/люстрой из двух различных мест. В отличие от обычного выключателя, в переходном имеется три точки подключения — контакта. Один из них является «общим» или центральным, который в зависимости от положения выключателя замыкается с одним из двух независимых контактов.

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается. Существует несколько различных схем подключения перекрестного выключения — с использованием распределительной коробки, так и без нее.

Схемы А1 и А2 показывают главную особенность при подключении перекрестного переключателя — неважно, как подключать провода, главное, соблюдать их парность. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник.

Во всех схемах оранжевым цветом выделены «фазные» провода, а синим — «нулевые».

Проходной выключатель схемы подключения на 3 точки

Одна из схем предполагает наличие двух проходных, одного перекрестного переключателей, распределительной коробки и одной или нескольких ламп, в качестве нагрузки.

В данной схеме лампа подключается одним проводом к нулевому проводу сети, вторым к общему проводу первого проходного выключателя. Два провода с первого проходного выключателя соединяются с парой контактов на перекрестном. Оставшиеся два свободных контакта подключаются ко второму проходному выключателю. Последний контакт во втором проходном переключателе соединяется с фазным проводом.

Схема подключения 3-х двухклавишных проходных выключателей практически мало отличается от предыдущей схемы. Главным ее отличием является использование двух 2-клавишных проходных выключателей одного 2-клавишного перекрестного.

Преимущество этой схемы заключается в независимом управлении двумя независимыми источниками света (лампами, светильниками). Существуют также и более сложные схемы, с пятью и более точками включения, но они чаще всего используются в промышленности и в быту их применение не целесообразно.

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

  • во-первых, все действия необходимо проводить при выключенном электричестве;
  • во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

  1. Отвертки — одна крестовая и одна плоская.
  2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
  3. Индикаторная отвертка.
  4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

  • Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
  • Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
  • В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
  • В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
  • В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
  • Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

  1. опрессовка;
  2. сварка;
  3. спайка;
  4. винтовые соединения;
  5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

Винтовые соединения используются только для подключения светильников и переключателей.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

remontoni.guru

Проходные выключатели схема подключения из 3 мест

Схема подключения проходного выключателя с 3х мест

  1. Использование схем с тремя выключателями
  2. Элементы и составные части схемы подключения
  3. Как подключить проходной выключатель из 3 х мест

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями .

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Схема подключения проходного выключателя из 3-х мест

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты :

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя. только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://electric-220.ru/news/skhema_podkljuchenija_prokhodnogo_vykljuchatelja_s_3kh_mest/2016-07-28-997, http://yaelectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

electricremont.ru

Схема подключения 3 проходных выключателей – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
