Схема электропроводки в деревянном доме

Содержание:
  1. Схема разводки электропроводки в деревянном доме
  2. Схемы монтажа электропроводки
  3. Требования к электропроводке в деревянном доме

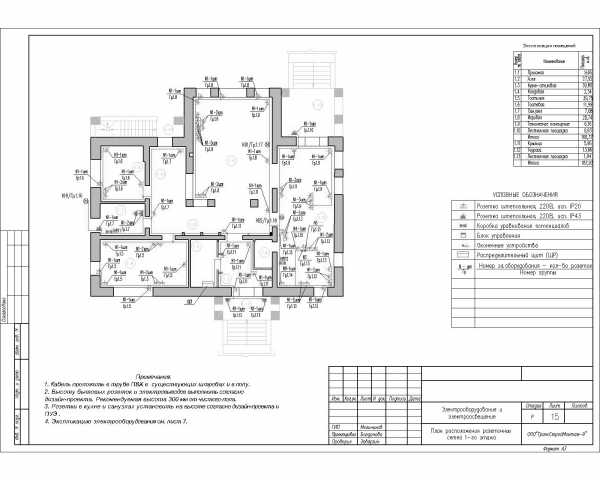

  4. Составление проекта электроснабжения
  5. Видео: Электрика в деревянном доме

При выполнении ремонтно-строительных работ большое значение имеет правильно выполненная схема электропроводки в деревянном доме. В первую очередь это связано с обеспечением электро- и пожарной безопасности таких зданий в процессе дальнейшей эксплуатации. Дерево относится к горючим материалам, поэтому существует ряд ограничений и технических условий для прокладки проводов и кабелей, установки электроприборов и оборудования. Точное выполнение всех требований позволит избежать возгорания и других негативных последствий.

Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

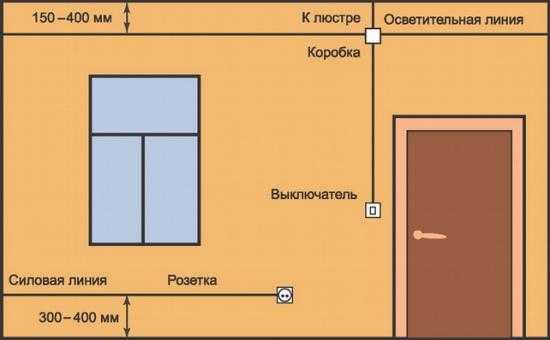

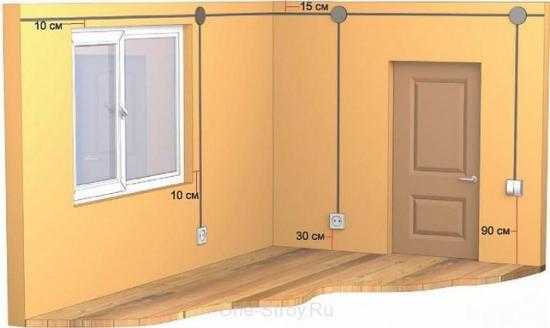

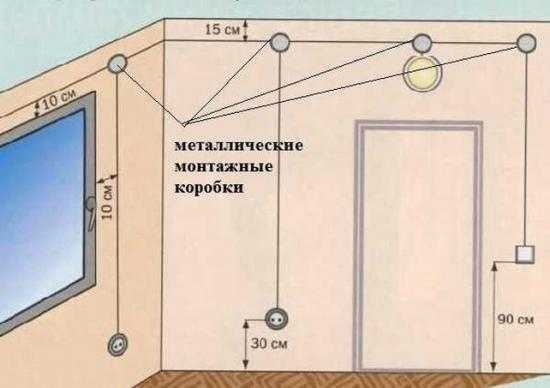

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

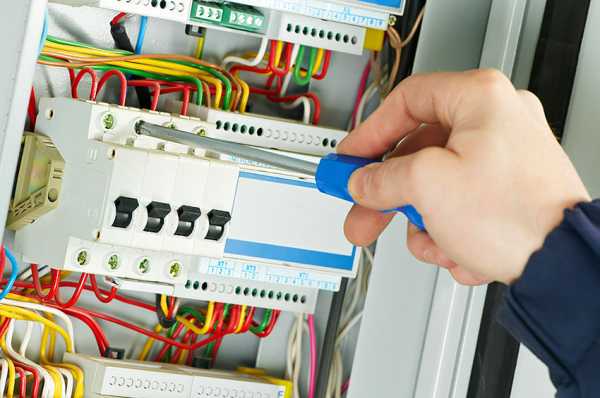

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

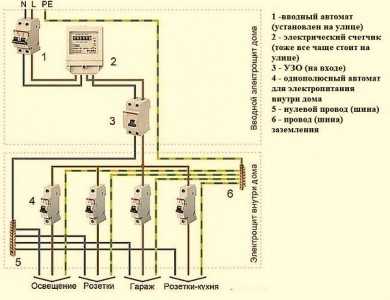

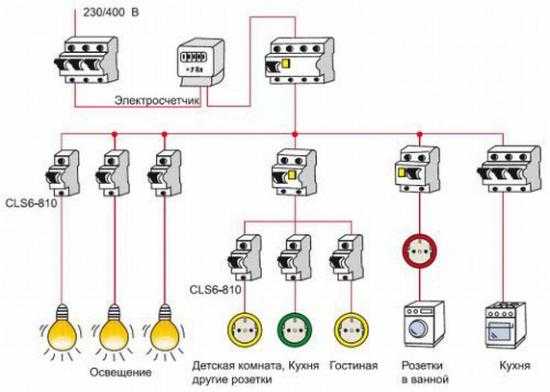

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

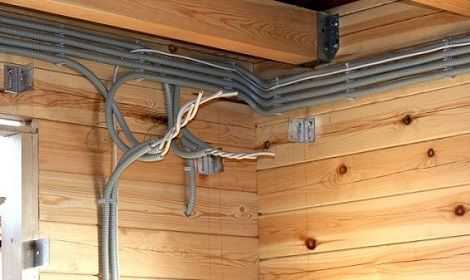

  • Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
  • Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
  • Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.

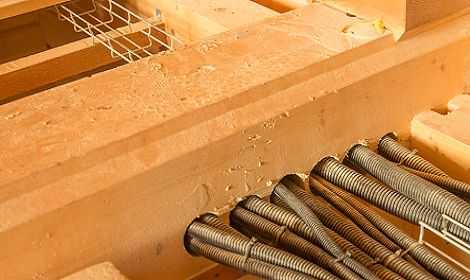

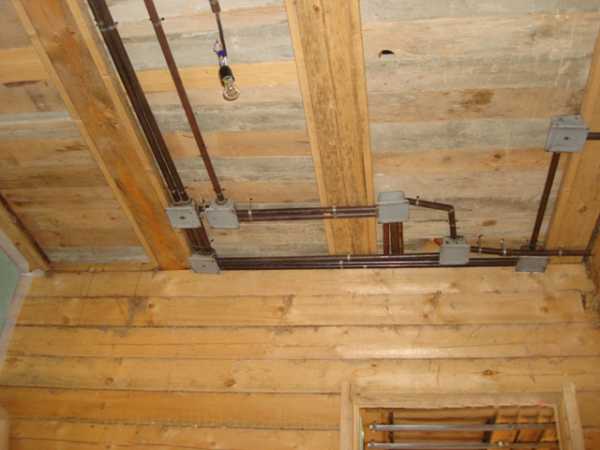

  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Составление проекта электроснабжения

В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.

Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ.

К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.

При разработке проекта определяется не только способ прокладки электропроводки, но и кабельно-проводниковая продукция с соответствующими параметрами. Все материалы, используемые для проектирования, должны быть сертифицированы.

Электрика в деревянном доме

electric-220.ru

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

    Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

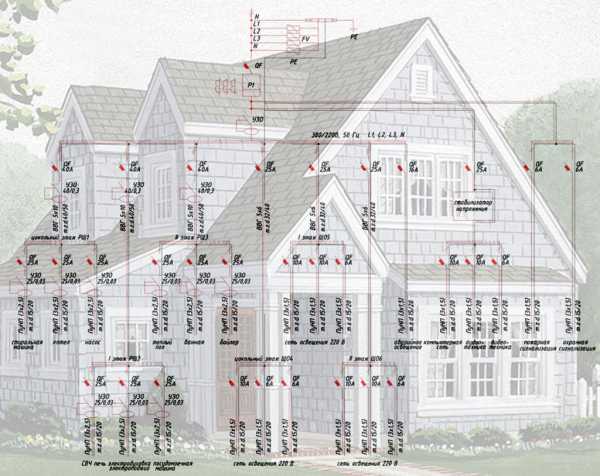

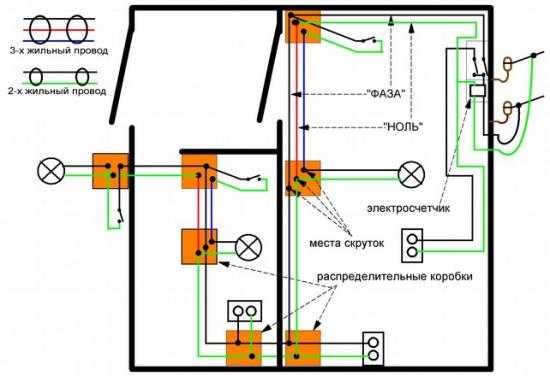

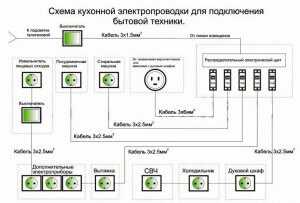

    Примерная схема электропроводки

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

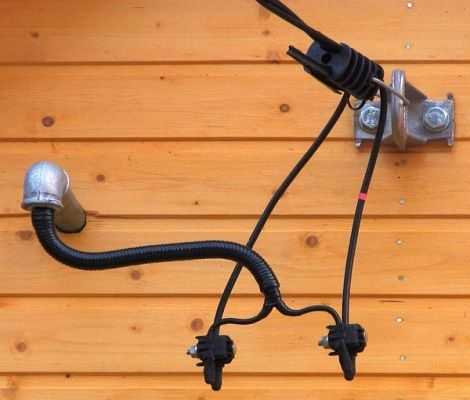

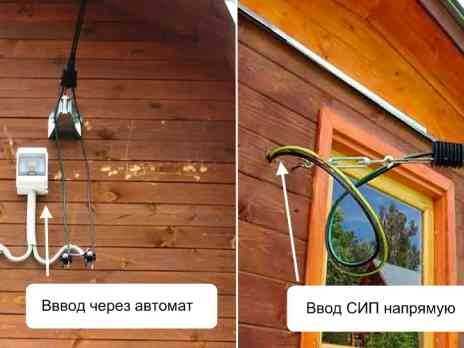

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

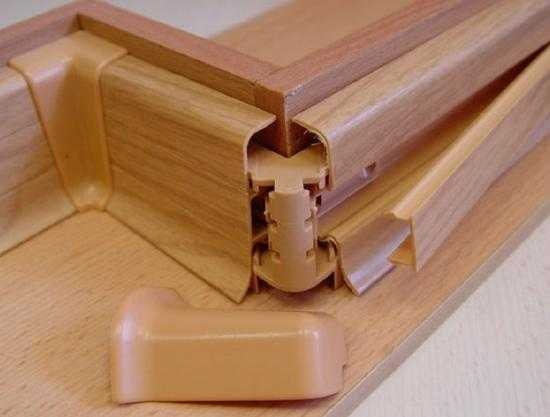

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

  1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
  2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
  3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

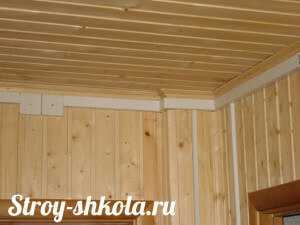

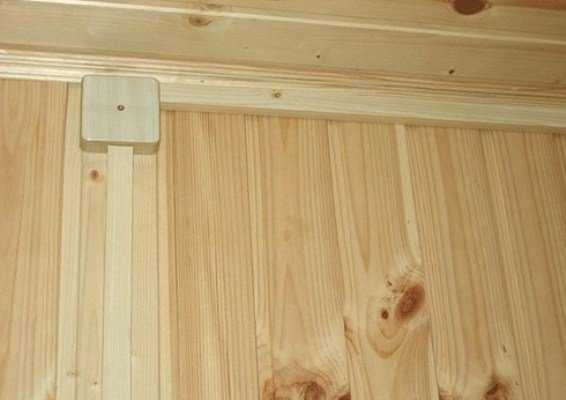

    Деревянный цвет позволяет сохранить дизайн комнаты

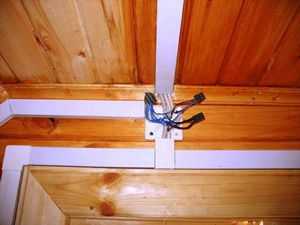

Монтаж распределительных коробок

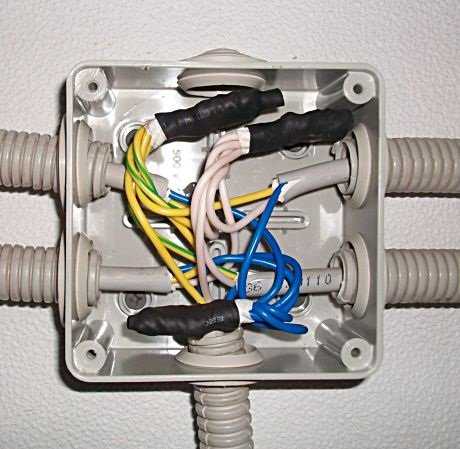

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

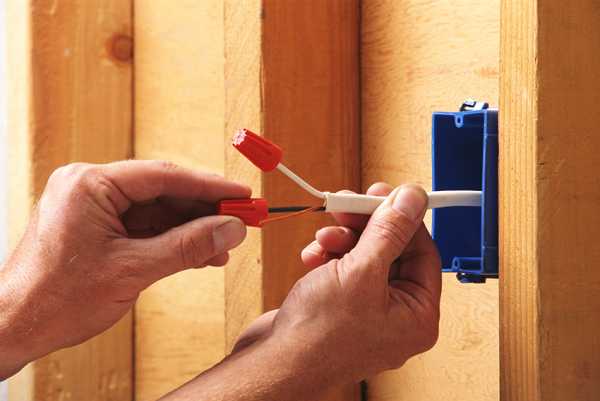

  1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

    Указана примерная разводка кабелей

  2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

    Проводки вставляются до щелчка

  3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

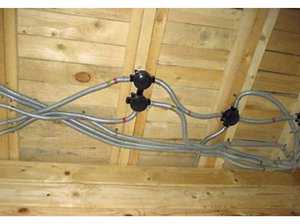

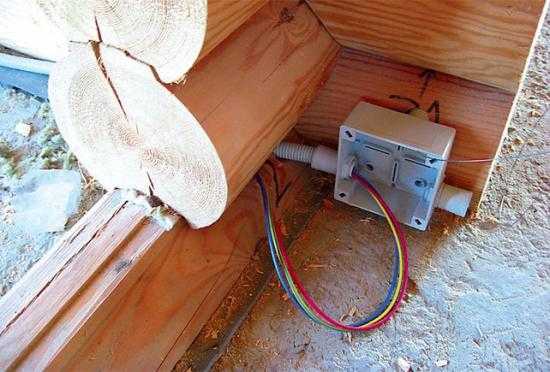

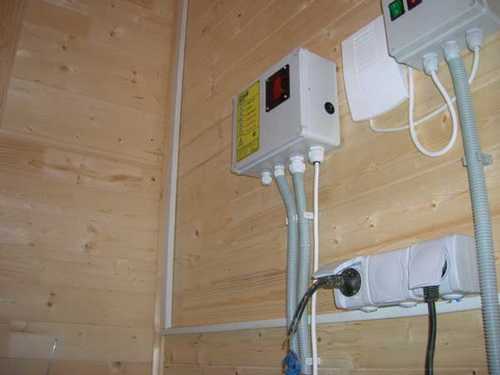

    К коробке подходит проводка в гофротрубе

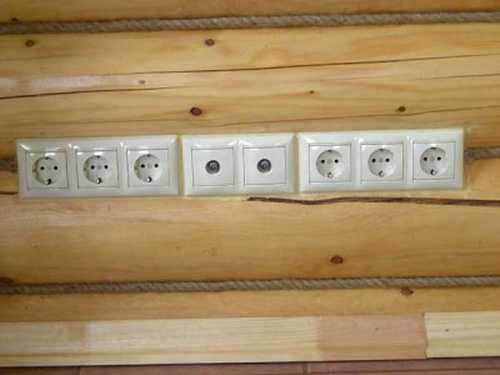

Установка выключателей и розеток

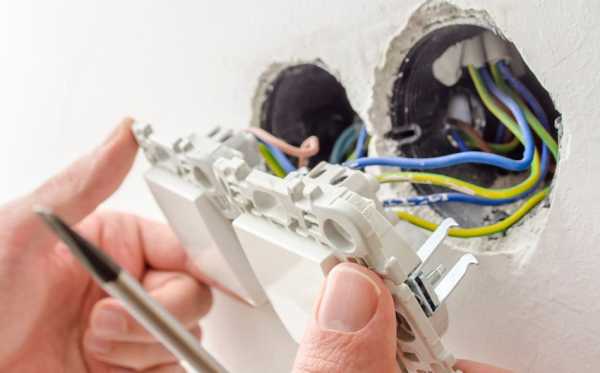

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

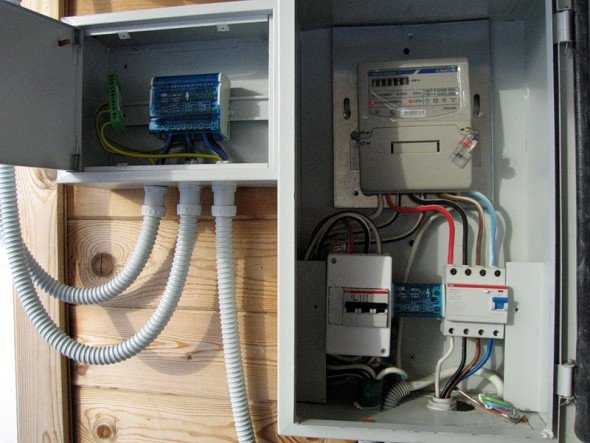

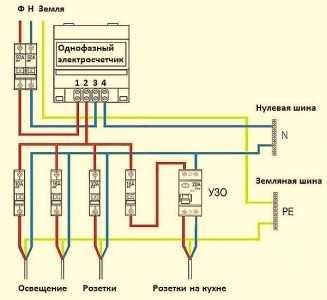

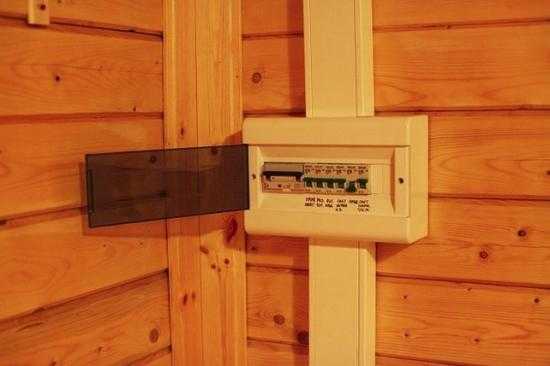

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

  1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
  2. Опломбированный счётчик расхода электричества
  3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

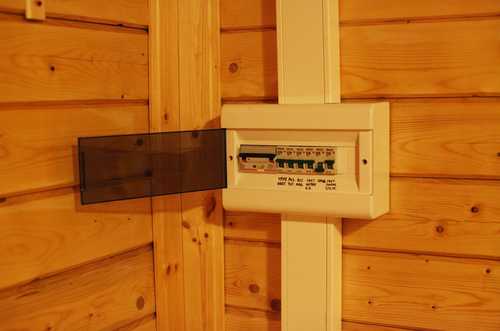

    Простейший вариант для деревянного дома

  4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
  5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

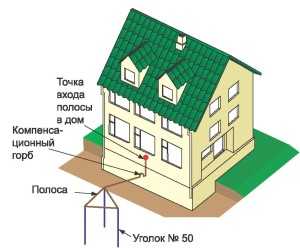

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

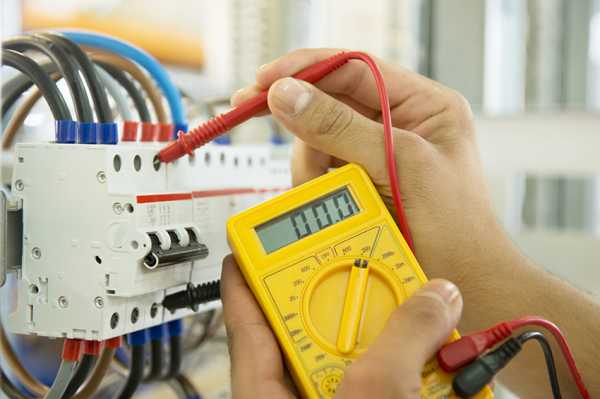

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

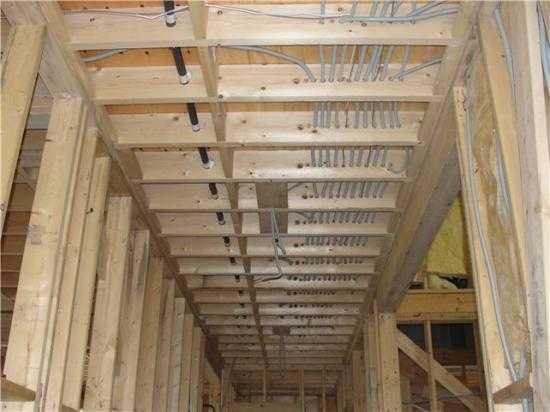

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

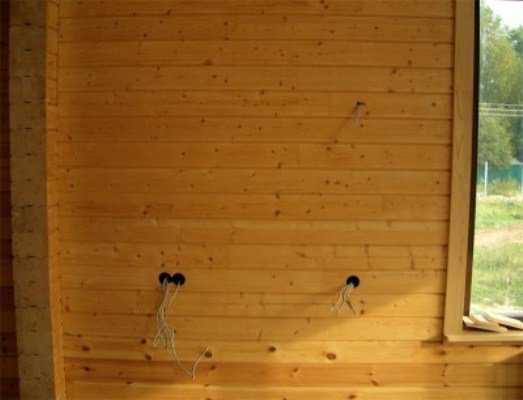

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.

Оцените статью:

Поделитесь с друзьями!

postroika.biz

Схема электропроводки в деревянном доме

В этом материале опубликована схема электропроводки в деревянном доме. Материал начинает серию публикаций в разделе «Схемы электропроводки в доме». В рамках раздела будут опубликованы схемы электропроводки в доме из кирпича, блоков, на деревянном и стальном каркасе.Сегодня же остановимся подробно на «деревянном» варианте.

Дерево – материал, который всегда считался максимально удобным для строительства домов в дачных поселках, деревнях, небольших городках и даже в пригородной зоне больших мегаполисов. Правда, нет такого стройматериала, у которого не нашлась бы парочка недостатков, у дерева — это повышенный риск загорания.

По мнению пожарных, если учитывать их статистику, львиная доля возгораний в домах из дерева – это следствие неисправной проводки.

А потому, очень важно, чтобы схема электропроводки в деревянном доме была реализована правильно. Проще всего обратиться к специалисту – электрику, имеющему допуск для такого вида работ.

Однако это не снимает ответственности и с хозяина, который должен понимать, как устроена проводка в деревянном доме, какая схема подключения возможна и как должна быть реализована.

Чем отличается проводка в деревянном доме от остальных?

В отличие от домов, построенных из бетона или кирпича, в деревянном строении запрещен монтаж скрытой электрической проводки с использованием пластиковых коробов, а также гофрированных труб ПВХ.

Как уже говорилось, деревянные дома – это строения, которые могут загореться из-за неисправной проводки. Даже если в момент прокладки электрик незначительно нарушил изоляцию электропроводов, при подключении оборудования электропроводку может замкнуть по причине того, что она начнет работать с максимальной нагрузкой.

Электрическая схема жилого дома не предусматривает работу поврежденной проводки в принципе. Контрольные электроизмерения не всегда фиксируют повреждение изоляции, к сожалению.

Второй момент. Проводка, проложенная скрытым типом и зафиксированная в гофрированной трубе либо коробе, находясь в пустотах полов, стен и перекрытий, является объектом особого внимания грызунов, которые часто бывают в деревянных строениях.

Повредив проводку, грызуны также могут стать причиной ее замыкания и дальнейшего возгорания, потому что с годами в таких пустотах собирается масса древесной пыли. Потому схема электропроводки в деревянном доме должна «учитывать» даже грызунов.

Как можно делать проводку в деревянных домах?

1. Скрытая электропроводка

Пожаробезопасная схема разводки электропроводки в доме из дерева бывает двух видов. Если прокладывать проводку с помощью металлических труб (рукавов), то в случае возникновения в доме загорания из-за замкнувшего кабеля металлический рукав не даст огню перекинуться на прилегающие конструкции.

Если использовать этот метод инсталляции проводки, тогда нужно соблюдать несколько обязательных пунктов:

  • стенки рукавов изнутри должны быть оцинкованными или окрашенными во избежание возникновения коррозии;
  • на концы кромок трубы нужно одевать пластиковые заглушки, чтобы защитить изоляцию;

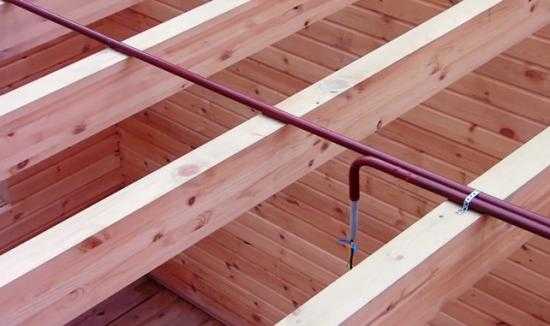

  • металлические трубы должны укладываться в каналы, просверленные в толще стен.

Безусловно, наилучшим вариантом признаны медные трубы. Такая труба гнется без труда, потому для прокладки в стенах не потребуется специальных инструментов, что значительно упрощает процедуру прокладки электропроводки. Правда, такие материалы обойдутся в приличную сумму, так как медь – материал не из дешевых.

Второй способ — проложить скрытую электропроводку по слою штукатурки, толщина которой должна быть от 1 см и более.


Скрытая проводка в деревянном доме СХЕМА:

2. Открытая проводка

Открытым способом обычно реализуется схема электропроводки дачного дома. Но такой способ может быть применен и для небольшого городского дома из бревна или бруса. Здесь есть несколько вариантов, которые также требуют особого внимания.

Электрические схемы для дома из дерева, реализованные в электротехнической гофротрубе. Кабель протягивают в гибкую трубу, изготовленную из специального пластика, который стойкий к горению.

В одной такой трубе можно поместить более двух кабелей. Конечно же, открытая проводка обладает некоторыми нюансами, у такой схемы электропроводки в доме есть определенные минусы. К примеру, прокладывая кабель в такой способ, вряд ли можно будет добиться особой эстетичности.

Особенно угрюмо будет смотреться дом, если он будет «украшен» сразу несколькими рядами таких гирлянд из гофротрубы. В среднестатистическом доме находится такое количество электроприборов, что таких трубок придется фиксировать до пол десятка. К тому же, гофрированные трубки нереально проложить идеально ровно: вряд ли добавит шарма жилищу провисающие трубы и различные изгибы.

Также гофрированный материал – первоклассный «пылесборник», из него крайне трудно удалить накопившуюся пыль.

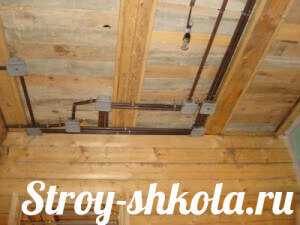

Открытая проводка в деревянном доме СХЕМА:

Электрические схемы для дома из дерева, реализованные в кабель-каналах (электротехническом коробе). Для этого используется короб, изготовленный из пластика, который не поддерживает горение. После прокладки кабеля короба защелкивают специальными крышками.

Главной проблемой коробов является обязательная усадка дома, построенного из дерева. По среднестатистическим показателям усадка составляет от 1 см на каждый метр высоты здания. Это значение приведено для дома, построенного из высококлассного клееного бруса, где усадка является минимальной.

Однако такой способ прокладки кабеля обладает также и достоинствами. Этот материал достаточно дешевый, для прокладки кабеля в коробе трудозатраты являются минимальным, а спустя некоторое время без труда можно произвести всевозможные изменения.

Электрические схемы для дома из дерева, реализованные открытым кабелем. Такой метод прокладки электрического провода не теряет популярности в современных домах. «Ретро проводка» на изоляторах, правда, обладает целым рядом достоинств.

Например, когда схема электропроводки в деревянном доме реализована открытым кабелем, есть возможность соблюдения всех требований безопасности, которых необходимо придерживаться в таких случаях.

Также оригинально оформленная проводка стает частью дизайна интерьера помещения в стиле ретро.



dom-data.ru

схема, проводка, оборудование и электрика

Любой дом или квартира должны иметь для комфортного проживания коммунальные системы. Если в квартирах при покупке уже всё установлено, то вот при постройке дома своими руками может потребоваться установка электрики. Электропроводка должна быть установлена правильно, и важно помнить не только о качестве освещения, но ещё и о безопасности, ведь при неправильной установке электрики есть большой шанс вызвать пожар, замыкание или просто будут постоянные перебои со светом.

Для установки проводки в частном доме всю работу требуется разбить на этапы. Так будет проще следовать всем правилам и схемам. В этапы работы входит:

  • Анализ и подсчёт мощности оборудования;
  • Составление схемы проекта;
  • Установка автоматических выключателей, счётчика и щита распределителя;
  • Установка кабелей и разводок;
  • Монтаж разнообразных осветительных приборов, а также розеток и выключателей;
  • Установка заземления и системы УЗО;
  • Проверка конечного результата.

Проектировка электроснабжения в доме

Как видно по плану проведения работы, первым делом нужно выявить конечную мощность всего оборудования в квартире, а также спроектировать на бумаге начальный план установки проводки.

  1. Определить расположение всех осветительных приборов, выключателей, розеток, а также места индивидуального подключения техники, и указать всё это на плане дома.
  2. Примерно указать мощность всех индивидуальных и осветительных приборов на чертеже частного дома.
  3. Всё осветительное оборудование требуется распределить по отдельным группам, которые относятся к электропитанию. Групп может быть несколько в зависимости от количества осветительных приборов и их мощности, но для небольшой деревянного дома, обычно всё оборудование входит в одну группу.
  4. В план разметки осветительных приборов нужно включить и освещение, которое будет установлено во дворе дома, при этом обычно рекомендуется сделать отдельный автоматический выключатель. Это даст возможность отключать электричество в доме, без обесточивания внешнего осветительного оборудования.
  5. Электроприборы, которые имеют мощные показатели стоит подключать к отдельной автоматизированной группе. Обычно к таким приборам относятся водонагреватели, электрические котлы, плиты и многие другие электроприборы.

Для каждой группы электроприбором требуется провести расчёт на мощность. Далее необходимо суммировать мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно завершать план проводки в деревянном доме.

Выбор типов аппаратуры и кабелей

При установке электрооборудования важным аспектом является подборка типа кабеля и остальной аппаратуры. Для установки проводки в деревянном доме необязательно проводить точные расчёты и выбирать самые дорогостоящие виды кабелей.

Так, например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабеля марки ВВГнг-LS или NYM. Первый тип кабеля зарекомендовал себя на рынке за счёт своего качества и низкой стоимости. Второй тип медного кабеля отличается дополнительной изоляцией, а также своим высоким качеством и лёгкой разделкой. Можно воспользоваться и алюминиевыми типами кабелей, но их сечения, как правило, увеличены. Кроме того, алюминиевые кабели достаточно ломкие и во время установке при перегибах могут возникнуть проблемы.

При подключении розеток в частном доме, необходимо использовать трёхжильные кабеля так, как в них стоит заземляющий провод. Многие бытовые приборы особенно с большой мощностью требуют заземления. Рекомендуется устанавливать заземление в виде трёхжильного кабеля и на осветительные приборы, правда, даже многие специалисты пренебрегают этим правилом. В любом случае при использовании мощных осветительных приборов, например, прожектора во дворе дома, рекомендуется ставить заземление.

При выборе розеток в деревянном доме нужно учитывать несколько важных параметров:

  • По мощности тока, на которые рассчитаны розетки;
  • По типу установки: скрытая или внешняя проводка;
  • Розетки требуется выбирать по количеству ячеек в то время, как выключатели по числу кнопок. Иной раз можно сэкономить деньги и место на стене, если, к примеру, совместить выключатели ванной комнаты и туалета.

Выбор вводного автомата и электропитания

Вводный кабель, как правило, выбирают с учётом максимальной мощности всего электрооборудования. При установке или реконструкции электропроводки на это стоит обратить особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель будет иметь недостаточное количество сечений на вводе, тогда есть большой шанс возгорания. Вводный кабель при реконструкции нужно заменить, а при первичной установке привлечь к этому специалистов. Также вводный кабель могут установить во время пломбирования счётчика.

Выбор вводного автоматического выключателя, должен быть подобран с учётом максимальных нагрузок. Точнее говоря, если произошло замыкание автоматический выключатель должен отключиться. При этом автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и прокладка кабелей

Перед тем как начинать прокладывать кабель, нужно разметить основную трассу, по которой будут стоять розетки, выключатели и осветительные приборы. Проложить кабель можно своими руками с учётом плана одного из ниже указанных способов.

Прокладка проводки в трубе или металлорукаве

Прокладка проводки с помощью трубы необходима в случае полной установки обшивки на стены. Не рекомендуется в таком случае применять гофрированные трубы, так как при её деформации есть шанс возгорания проводки, до которой добраться будет просто невозможно.

Схема прокладки электропроводки с помощью трубы:

  1. Необходимо подготовить трассу для проводки с помощью дробления стен. На местах соединения кабелей, устанавливают распределители открытого типа, к которым даже после обшивки стены должен быть постоянный и свободный доступ.
  2. Устанавливаются своими руками металлические гильзы в проходках через стены, а также на места розеток и выключателей. Металлические гильзы должны иметь заглушки.
  3. Для установки проводки необходимо использовать трубы с диаметром, который при установке кабелей будет свободен на 60%.
  4. Для установки проводки лучше всего подойду трубы из медного материала, так как его легче всего обрабатывать, сгибать, резать и затачивать. Особенно важно на концах трубы заточить медный материал, чтобы во время прокладывания электропроводки острые кроя не повредили проводку.
  5. Во время протягивания проводки нужно одновременно проверять изоляцию жил непосредственно к корпусу трубы. Такой способ может выявить ещё на момент установки проводки, повреждения изоляции об трубу.
  6. Кабеля разделяют, но важно оставить около 20 см запаса проводки в распределительной коробке, на случай если потребуется повторный монтаж. Всю проводку скручивают и закрепляют колпачком СИЗ.
  7. Остаётся только распределить проводку и подключить её к розеткам, выключателям и осветительным приборам.

Прокладка проводки внешнего типа

Прокладку электропроводки внешнего типа выполняют при использовании кабель-канала, который сделан из самозатухающего пластика. Кабель-каналы могут быть разными по размеру, но также отличаться и по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подойдёт при установке электропроводки в деревянном доме.

Схема прокладки электропроводки в кабель-канале:

  1. Вначале размечают на стене трассу прокладки электропроводки. На кабель-каналах снимают крышку и с помощью саморезов устанавливают на деревянную поверхность согласно разметке с шагом равным 50 см. Размеры кабель-канала подбираются согласно количеству проводки и её сечениям.
  2. Своими руками устанавливаются распределительные коробки, в местах где соединяются кабеля.
  3. При использовании такого способа установки электропроводки, розетки и выключатели устанавливаются только на внешнюю проводку.
  4. Вся электропроводка укладывается в кабель-канале, и закрывается крышкой. Остаток кабеля, можно удобно расположить в коробе если там есть достаточно места.
  5. В распределительных коробках по схеме соединяются все кабеля. С помощью разводки подключаются все розетки, выключатели и осветительные приборы.

Установка заземления и системы УЗО

Заземление при установке электропроводки в частном доме нужно устанавливать в обязательном порядке на всём электрическом оборудовании с большой мощностью, чей корпус выполнен из металла. В частном доме заземление чаще всего выполняется своими руками.

Для установки заземления потребуется три штыря из металлического материала, и уголок, который будет иметь длину около 3 метров. Для соединения штырей также потребуется иметь обрезки уголков, длиной в один метр. Дальше необходимо выкопать яму, которая будет иметь около 40–50 см в глубину. Яма должна быть выполнена в виде равнобедренного треугольника, и каждая сторона при этом равна 1 метру в длину.

С помощью сварки штыри и обрезки треугольника соединяются и устанавливаются в яму, а от одной из линий вниз уходит проводник для заземления. Заземляющий проводник также требуется провести к распределяющими щитку и соединить его с шиной. Также к заземлявшей электропроводке подключаются все жилы разводки жёлто-зелёного цвета. Это цвет изоляции на кабеле.

В деревянном доме также можно установить и систему УЗО, а точнее, устройство защитного отключения. Такая система позволяет защищать человека от поражения электричества через бытовые приборы в том случае если изоляция была нарушена. УЗО может обнаружить даже самую незначительную утечку электрического тока и блокировать всю электропроводку до выявления проблемы. Систему УЗО различают по двум типам: ток утечки или номинальный ток.

Номинальный ток УЗО по своей силе немного выше, чем мощность электричества при котором срабатывает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки так, как можно будет выставить значение для любой комнаты или оборудования. Схему подключения УЗО лучше всего доверить специалистам.

Проверка электропроводки в деревянном доме

После того как монтаж всей электропроводки, автоматов, всех разводок и подключения электрооборудования будет закончено, необходимо вызвать специалистов из электролаборатории, которые смогут всё самостоятельно проверить на наличие дефектов или отклонений от норм установки. Специалисты проверят изоляцию, проводку, установку всех деталей от розетки до автоматического выключателя и если работа сделана качественно, тогда будет выдан протокол, который понадобиться при опломбировании счётчика.

На распределительном щитке желательно поместить схему электропроводки, а также примечание, где указано количество автоматических выключателей, и какую группу питает каждый из них.

На этом работа по монтажу проводки в деревянном доме может быть завершена.

Оцените статью:

Поделитесь с друзьями!

elektro.guru

Монтаж электропроводки в деревянном доме своими руками

Деревянные дома давно, несколько тысяч лет назад, доказали свою актуальность и не вызывают сомнений в практичности и обоснованной цене. По-настоящему адаптировать к условиям комфортного проживания деревянные конструкции начали все же относительно недавно. Электричество в принципе есть энергия небезопасная, а в деревянном доме, и подавно. Поэтому, занимаясь электрификацией постройки из дерева нужно жестко соблюдать определенные правила, о которых мы сегодня поговорим.

Содержание:

  1. Правила электропроводки в деревянном доме
  2. Монтаж электропроводки в деревянном доме, схема
  3. Прокладка кабелей, закрытая и ретро электропроводка
  4. Открытая проводка

Правила электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме своими руками имеет определенные особенности и отличия от электрификации каменных построек. Безопасность — вот что должно стоять во главе угла при проектировании и проведении электрификации деревянных домов.

О правилах и тонкостях прокладки электрических коммуникаций можно говорить долго, тем не менее, есть ряд основных правил, которые просто необходимо неукоснительно соблюдать:

  1.  Все проводники электрического тока должны быть тщательно изолированы с помощью негорючего материала.
  2. Крайне нежелательно использовать алюминиевые проводники, стоит отдать предпочтение медным жилам.
  3.  Электропроводка должна быть преимущественно открытого типа.
  4.  Экономить на материалах и устройствах не стоит. Китайский бюджет приводит к частым поломкам и непредвиденным авариям.
  5. Расчет толщины кабеля необходимо выполнять максимально точно, учитывая 30% запас.
  6.  Необходимо постоянно сверяться с нормами и стандартами, установить автоматику в распределительном щитке.

Базируясь на этих простых правилах, можно выполнить монтаж безопасно и качественно.

Монтаж электропроводки в деревянном доме, схема

Схема разводки — это начальный и, пожалуй, один из основных этапов электрификации деревянного здания. Проект разводки можно составить своими руками, если есть достаточные знания в бытовой электротехнике. Это можно сделать и без образования, главное проконсультироваться с людьми, которые занимаются этим постоянно. Без схемы монтаж проводки займет море времени и может принести массу неприятных сюрпризов.

Поэтому, вначале — схема разводки и ее основные правила:

  1. Любая электроточка должна находиться в пределах досягаемости, к ней в любой момент можно подступиться для обслуживания и ремонта. Выполнив этот пункт, можно значительно упростить себе жизнь в дальнейшем.
  2.  Схема разводки электроточек должна быть согласована с общим планом дома, в том числе, с планировкой расстановки мебели — нельзя допускать, чтобы мебель перекрывала доступ к выключателям и розеткам.
  3. Все выключатели устанавливаются на одинаковой высоте, удобной пользователю. Сегодня нет жестких норм по их размещению. Розетки должны быть спланированы так, чтобы не было необходимости в использовании дополнительных удлинителей. Розетку размещают на высоте 30-40 см от уровня пола. Есть определенные нормативы по размещению розеток — на 6 квадратах должна быть 1 розетка. Тем не менее, это не относится к кухне, где их должно быть минимум 3 штуки, независимо от площади. Розетка не должна быть смонтирована ближе, чем полметра до металлических конструкций.
  4. Не допускается монтаж диагональных линий проводки. Вся проводка должна быть смонтирована строго вертикально или горизонтально.
    Размещение линий проводки: 100 мм от карнизов и балок, на 150 мм ниже уровня потолка.
    Размещение спусковых линий: 150 мм от проемов и окон, но при нижней разводке расстояние 150 мм сохраняется, применительно к поверхности пола.
  5.  Все провода прокладываются в гофрированных изоляционных рукавах и трубах, а все соединения выполняются в распределительных коробках.
    Конечно, конкретный план разрабатывается по месту и для определенного дома, но приблизительная схема представлена на рисунке.

Прокладка кабелей, закрытая и ретро электропроводка

Ретро электропроводка используется уже довольно редко или в тех случаях, когда нагрузки на линию небольшие, площади маленькие, а бюджет ограничен. Она представляет собой прокладку провода прямо по стене и фиксацию его на керамических изоляторах роликах. При применении хорошего провода, такая проводка довольно практична и стоит недорого — не нужно покупать короба, металлорукав, гофрорукав и прочие средства изоляции. Но при сложных схемах монтажа она не сможет обеспечить достаточный уровень функциональности.

Можно проводить скрытую проводку в трубах, но в этом случае придется применять протяжку проводов сталистой проволоки по трубам. Кроме того, что это не совсем удобно, в некоторых случаях приходится вносить коррективы и добавлять провода, или наоборот, удалять. А в этом случае такие меры будут проблематичны. К тому же нужно разбить всю линию на конкретные участки, а после соединить в одну цельную линию, что несколько снижает скорость монтажа.

Открытая проводка

Открытая электропроводка совсем не означает, что провода будут постоянно в поле зрения. Есть для этого специальные электроплинтусы, которые могут прятать весь провод, а при необходимости открывать к нему доступ. Также, кроме плинтуса, есть еще несколько вариантов, о которых мы еще не говорили:

  • прокладка в каналах;
  • скобяная проводка;
  • прокладка в гофре.

Наиболее эффективным стал электроплинтус, поскольку внутри его корпуса осуществляется надежная фиксация, которая позволяет быстро и легко электрифицировать деревянный дом или дачу.

Монтаж электропроводки цена которого зависит от площади и количества потребителей, может смело проводиться своими руками, выполняя основные правила безопасного подключения и соединений.

nashprorab.com

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

  • Составление проекта и расчет общей мощности оборудования;
  • Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
  • Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
  • Прокладка кабелей, разводка их по точкам;
  • Монтаж розеток, выключателей, осветительной аппаратуры;
  • Монтаж заземления и УЗО;
  • Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

  • По току, на который они рассчитаны;
  • По типу установки: для скрытой или для внешней проводки;
  • Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

  1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле IНОМ = P / U·cosϕ.  Полученное значение IНОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
  2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле IКЗ = 3260·S/L, где S – сечение провода в мм2, L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
  3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить IКЗ /  IНОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

  1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
  2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

    Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

  3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

    Образец крепления проводки к потолку

  4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
  5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

    Изолирование проводки колпочками СИЗ

  6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

  1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
  2. Устанавливают распределительные коробки в местах соединения кабелей.
  3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
  4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
  5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

    Кабель канал — отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

stroyvopros.net

Электрика в деревянном доме своими руками

Современная жизнь окружает нас множеством электрических приборов. Соответственно, электрическая проводка необходима в любом доме, независимо от его расположения или материала, из которого он сделан.

Но проектирование и укладка электрической сети в деревянном доме имеет свои особенности и специфику, которую надо знать перед началом работ.

Электрика в деревянном доме: основные требования

В зависимости от типа прокладки выделяют два основных способа:

  • Открытая. Кабель прокладывается поверх деревянных конструкций, при этом любой желающий имеет к ним доступ.
  • Закрытая. Кабель прокладывается внутри слоя штукатурки или специального кабель – канала.

Важно соблюсти все требования пожарной безопасности. В зависимости от способа укладки кабеля они следующие.

При открытой прокладке кабелей разрешается использовать один из следующих способов:

  • Укладка в электротехнической гофрированной трубе. Она сделана из пластика, который не поддерживает горения и не дает воспламениться несущим конструкциям. Такой способ обладает большим количеством эстетическим недостатков.
  • Укладка в пластиковый кабель-канал. Сделанный из пластика не подверженного горению, он легко прокладывается, но обладает некоторыми недостатками. Так как конструкция короба жесткая, а деревянные дома дают усадку в лучшем случае 1 см на м, то они деформируются и трескаются. При этом небольшое количество фурнитуры, уголков и заглушек сильно сужают варианты дизайна.
  • Прокладка на изоляторах. В настоящее время набирает популярность прокладка открытым способом на изоляторах. Кроме того, что такой способ полностью пожаробезопасен, он еще и эстетичен. При дизайне помещений в стиле ретро органично вписывается такой способ.

Закрытая прокладка электропроводки требует больших трудозатрат, но при этом никак не влияет на общий дизайн помещения.

Способов его безопасной укладки всего два:

  • В специальную металлическую трубу. Она укладывается внутри массива из древесины и защищает его от огня. Если работа по укладке проведена аккуратно и все швы заделаны, то никто не заметит, где она проходит.
  • Внутри штукатурки. Если стена оштукатурена, то можно проложить провод внутри отделки. Единственно, необходимо чтобы между проводом и древесиной, а так же между проводом и внешним слоем должно быть не меньше 10 мм.

Проект электроснабжения деревянного дома

Проект электрической сети дома должен учитывать следующие факторы:

  1. Расположение всех основных электроприборов. Их расположение легко просчитать – стиральная машинка в ванной, холодильник и электроплита на кухне, телевизор в гостиной и так далее. В жилых комнатах необходимо предусмотреть несколько розеток для бытового пользования.
  2. Способ прокладки. Можно полностью проложить все провода снаружи, внутри несущих конструкций или совместить эти два способа.
  3. Выбор кабелей. В зависимости от силы тока, для безопасной работы необходимо разное сечение и различный тип кабелей.
  4. Короба и подрозетники. В зависимости от того, наружние розетки и выключатели будут или внутренние, требуется различный тип подрозетников.

Когда все основные моменты будут учтены, необходимо проконсультироваться со специалистом и разработать окончательный проект и смету.

Электрика в деревянном доме: схемы прокладки кабелей

Требования к прокладке кабелей такие же, как и в обычных домах:

  • Все соединения должны размещаться в специальных коробах.
  • Прокладка проводов должна производиться на расстоянии не менее 20 сантиметров от углов стен.
  • Все провода прокладываются прямолинейно, а повороты должны производиться строго под прямым углом. Это необходимо, чтобы впоследствии иметь представление, где проходит провод и случайно не повредить его.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

В зависимости от типа прокладки используются различные типы розеток, кабелей и выключателей.

При внешней прокладке используются накладные типы розеток и выключателей, которые не требуют подрозетников, а кабель должен быть именно для внешней прокладки. Он имеет дополнительный слой изоляции, который защищает провода от повреждения.

Внутренняя прокладка не требует такого провода, розетки и выключатели используются для внутреннего монтажа. То есть в стены сначала врезаются подрозетники, а потом в них фиксируются электротехника.

Больше никаких требований к элетротехнической продукции, кроме эстетических не предъявляется.

Выбор кабелей для ввода и электропроводки

Так как примерное количество и мощность приборов в каждой комнате известно, то легко можно рассчитать необходимое сечение. Суммируем потребляемую мощность всех электроприборов и получаем потребление всей в комнате в целом. Для определения сечения провода следует воспользоваться следующей таблицей:

Сечение токопроводящей жилы, ммНапряжение, 220 В
ток, Амощность, кВт
1,5194,1
2,5275,9
4388,3
64610,1
107015,4
168518,7

Выбор типа и номинала автомата защиты

Аналогично тому, как считали потребления каждой комнаты в отдельности, суммируем всё электропотребление дома. Полученное число умножаем на 0,8, так как далеко не все приборы будут работать одновременно.

Именно такое значение должно быть у автомата, или максимально близкое к нему. Ни в коем случае нельзя брать автомат защиты на больший уровень тока, так как при коротком замыкании это вызовет задержку срабатывания.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах. Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО. Но важно предусмотреть свободный доступ к нему со стороны взрослых.

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

  1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
  2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Как испытать электропроводку

Для проверки работоспособности электропроводки используется специальное оборудование. Тестером проверяется наличие напряжения и сила тока. Если они не отличаются от рассчитанных, то можно с уверенностью пользоваться электросетью и не беспокоится о безопасности.

Правила безопасности и эксплуатации

Правила эксплуатации для закрыто выполненной электропроводки не предъявляют никаких требований к жильцам. Важно не перегружать её и не более.

Открыто выполненная электропроводка требует большего внимания:

  • Мебель. Она не должна примыкать к проводам, желательно чтобы между ней и проводкой было не менее 5 см.
  • Шторы. Так как это легковоспламеняющийся материал, то они не должны располагаться вблизи проводов.
  • Дети. Проводка должна быть надежно закреплена и закрыта от детей. В противном случае они могут оторвать провод и повредить его изоляцию.

Несмотря на большее количество требований и большую их жесткость, самостоятельно проложить электропровод можно. Необходимо просто внимательно подойти к каждому этапу и выполнить их предельно аккуратно и правильно.

Электрика в деревянном доме своими руками — схемы и инструкции

Оценка: 5 2 голосов

Читайте также:


okarkase.ru

Схема электропроводки в частном деревянном доме – Электропроводка в деревянном доме своими руками. Пошаговая

Отправить ответ

avatar
  Подписаться
Уведомление о
