Светодиодная лента — монтаж и установка своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастер сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

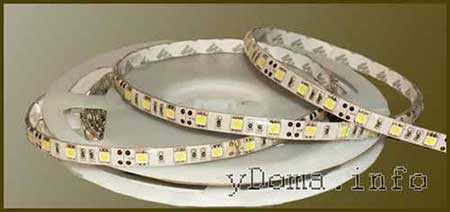

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

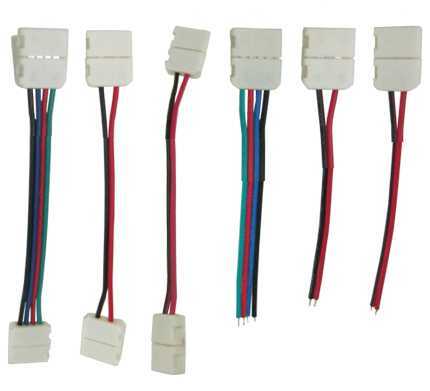

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из оного отрезка светодиодной ленты, а множества.

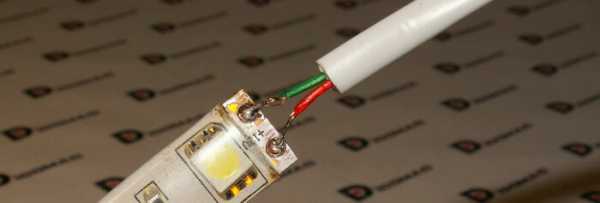

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

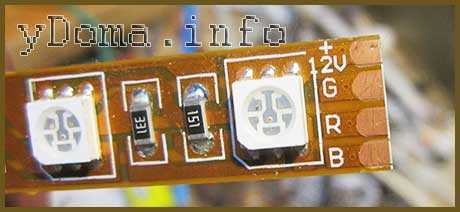

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 51821

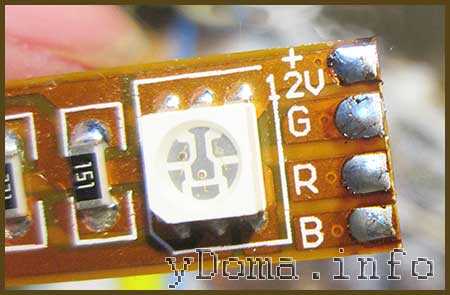

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

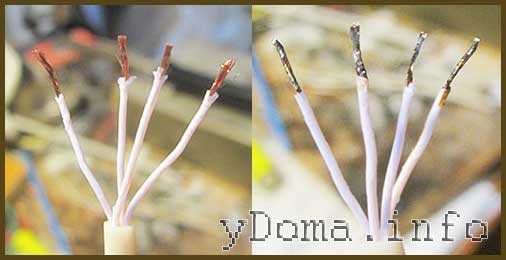

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

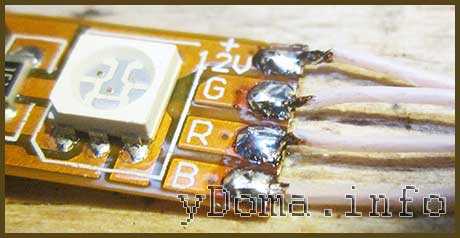

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходиться ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходиться монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

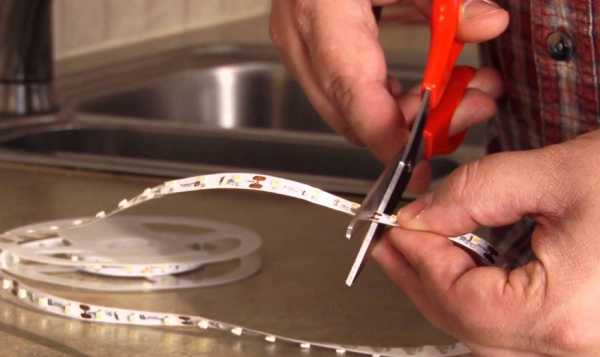

Как резать светодиодную ленту

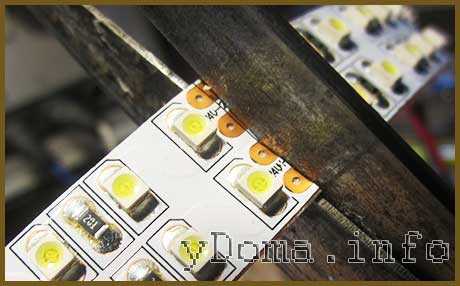

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

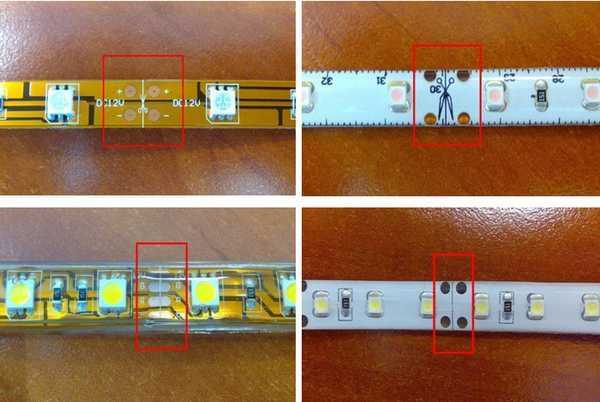

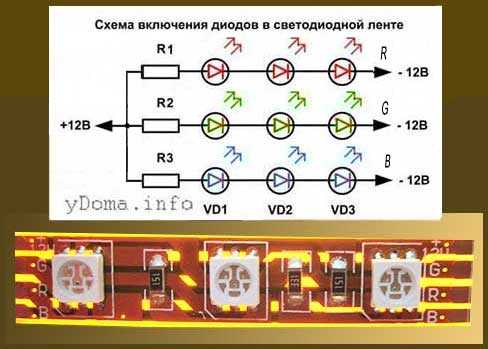

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

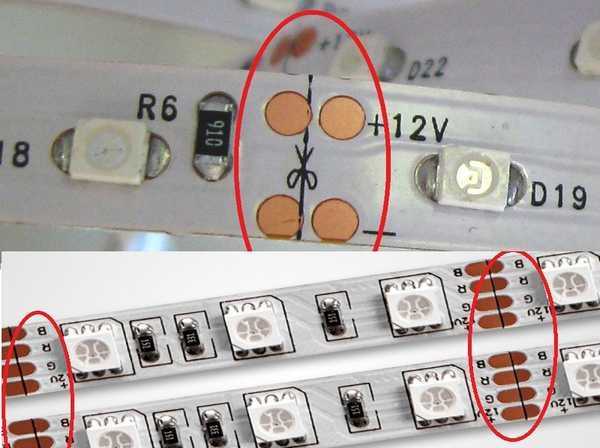

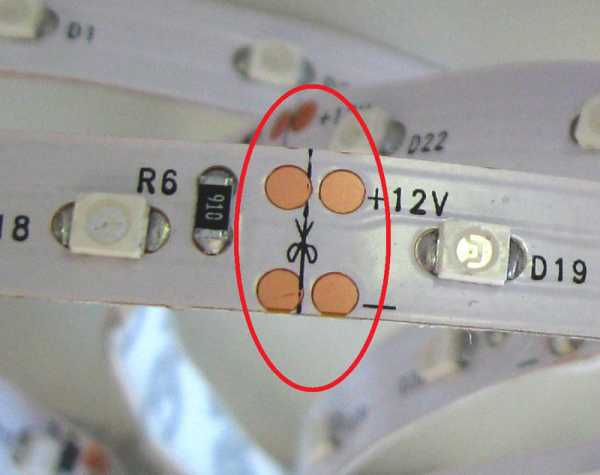

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

ydoma.info

Светодиодная лента – выбор и подключение

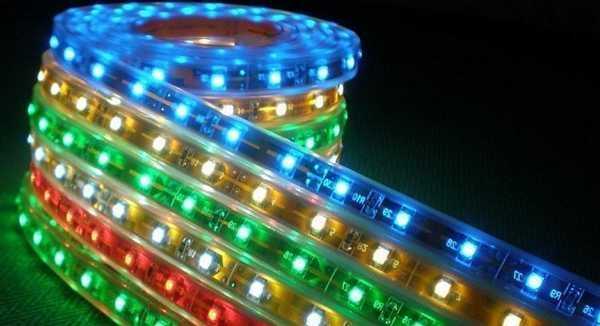

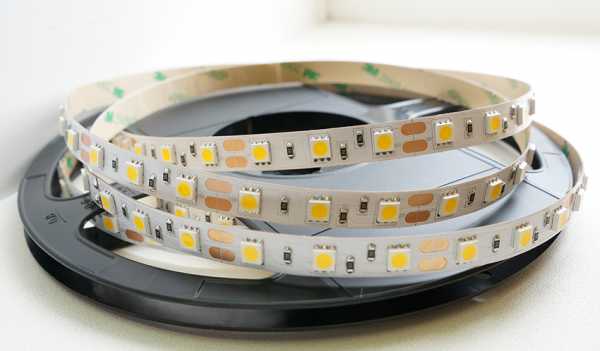

Светодиодная лента — это искусственный источник света, представляющий собой узкую гибкую ленту с проводниками, длиной до 5 м, на которой равноудаленно установлены светодиоды. Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой, что позволяет разрезать ленту поперек на отрезки любой длины кратной длине одной группы.

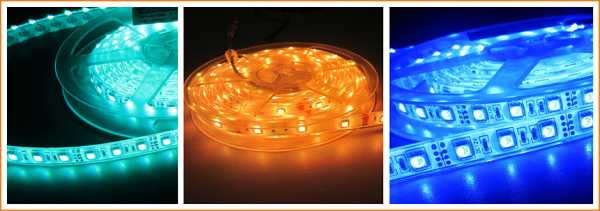

Светодиодные ленты

Светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления, включая один из основных цветов или выбирая любой, существующий в природе.

Возможно также включать режим, при котором цвет свечения светодиодной ленты будет плавно меняться во всем диапазоне с заданной скоростью изменения во времени.

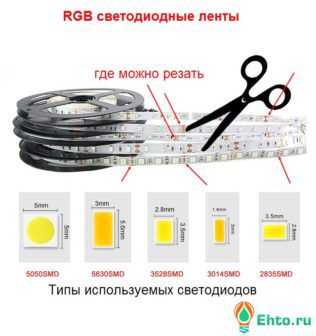

RGB светодиодные ленты

По организации излучения света RGB светодиодные ленты бывают трех типов.

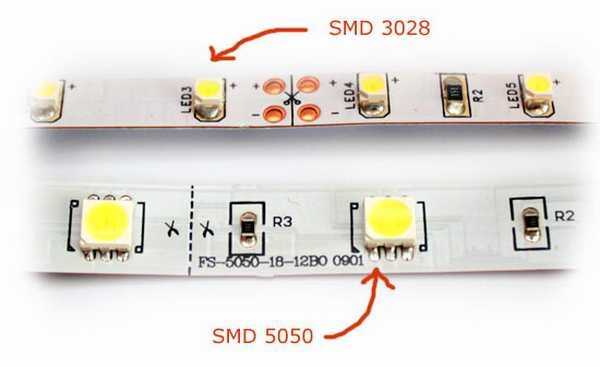

У первого типа ленты используются светодиоды LED-R-SMD3528 или LED-R-SMD5050 (красный), LED-G-SMD3528 или LED-G-SMD5050 (зеленый) и LED-B-SMD3528 или LED-B-SMD5050 (синий), припаянные по три штуки рядом повторяющимися триадами по всей длине ленты. Изменение цвета свечения ленты достигается групповым изменением интенсивности свечения светодиодов каждого цвета. Такие светодиодные ленты хорошо подойдут для подсветки интерьера в случаях, когда светодиоды спрятаны от глаз человека. Если светодиоды будут видны, то изменение цвета свечения будет менее эффективным.

R, G и B светодиоды серии SMD3528 имеют размер 3,5×2,8 мм² и излучают световой поток от 0,6 до 2,2 люменов, в зависимости от цвета свечения. Светодиоды серии SMD5050 по размеру больше (их размер 5×5 мм²) и соответственно светят ярче, световой поток составляет в зависимости от цвета свечения от 2 до 8 люменов. Поэтому по размеру припаянных светодиодов на ленте, даже не зная технических характеристик, легко определить какая из них будет светить ярче.

Во втором типе лент применяются RGB светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность этих светодиодов в том, что в одном корпусе смонтированы сразу три светодиода – красный, зеленый и синий. Поэтому световой поток у у них намного меньше и составляет у LED-RGB-SMD3528 всего 0,3–1,6 люменов, у LED-RGB-SMD5050 всего 0,6–2,5 люменов. Но благодаря тому, что излучатели цветов расположены практически в одной точке, достигнута высокая эффективность градации цветов.

Совсем недавно появился новый тип светодиодов WS2812B (имеет четыре вывода) и WS2812S (имеет шесть выводов). По геометрически размерам и внешнему виду эти светодиоды не отличаются от LED-RGB-SMD5050. Однако благодаря установке в корпусе светодиодов WS2812 ШИМ-контроллера WS2811 появилась возможность каждым из светодиодов, установленных на светодиодной ленте управлять персонально всего по двум проводам.

Таким образом, у дизайнеров появилась возможность изменять цвет свечения любого участка ленты вне зависимости от ее длины по своему усмотрению. Широкое распространение светодиодной ленты, созданной на базе светодиодов WS2812, сдерживается высокой ценой и необходимостью применения дорогостоящего специализированного контроллера. Без подачи с контроллера управляющего сигнала на светодиод WS2812 он светить не будет.

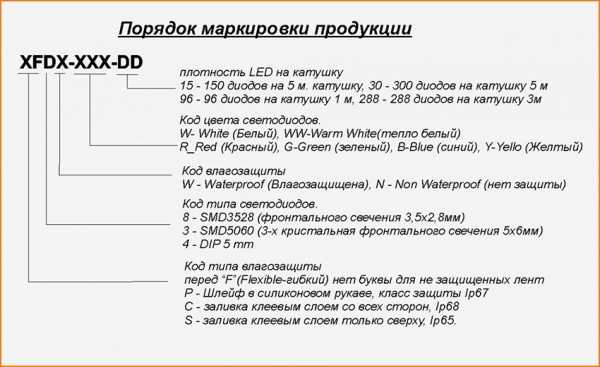

Маркировка светодиодных лент

Маркируются светодиодные ленты всеми производителями, как правило, по единому международному стандарту. Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952.

Рассмотрим, например, как расшифровывается маркировка светодиодной ленты LED-CW-SMD-5050/60 IP68. LED – светодиодная лента, CW – белого света, SMD – сделана на базе без выводных светодиодов, 5050 – размер корпуса светодиода 50х50 мм

2, 60 – на одном метре длины ленты установлено 60 светодиодов, IP68 – по степени защищенности лента рассчитана для длительной работы на глубине (например, для подсветки аквариума или бассейна изнутри).

Если в маркировке параметр IP отсутствует, значит светодиодная лента не имеет никакой степени защиты, то есть степень защиты соответствует IP00.

Стойкость светодиодных лент к воздействию влаги

По степени защиты от воздействия влаги светодиодные ленты можно разделить на три категории: влагонезащищенные, влагозащищенные и влагостойкие.

Влагонезащищенные можно применять только в сухих помещениях, где нет высокой влажности. Влагозащищенные предназначены для эксплуатации в помещениях с повышенной влажностью (ванные комнаты, бани, фасады зданий, где исключено прямое попадание воды на ленту).

Влагостойкие ленты предназначены для работы непосредственно в водной среде, например в аквариуме, их можно разместить для подсветки на дне бассейна.

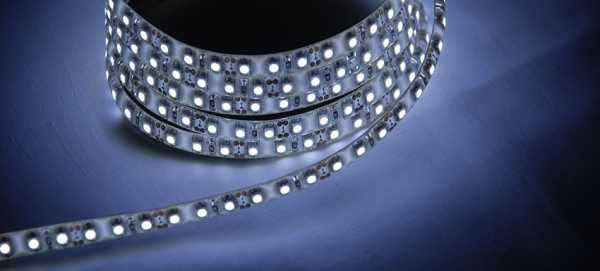

На фотографии светодиодная лента, полностью герметизированная силиконом, поэтому светодиоды и резисторы надежно защищены от воздействия воды. Влагозащищенные светодиодные ленты можно использовать без ограничений для наружной рекламы, светового украшения улиц и зданий. При выборе влагозащищенной ленты следует учитывать, что часть светового потока при прохождении через слой силикона теряется.

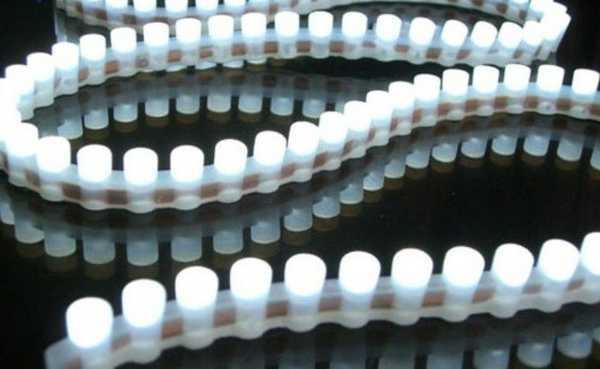

Для уличной декоративной подсветки существуют специальные светодиодные ленты под названием Дюралайт, которые относятся к влагозащищённой категории.

Плотность размещения светодиодов на ленте

Яркость свечения светодиодной ленты зависит не только от типа установленных светодиодов, но и от их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты. Чем светодиодов больше, тем, естественно, световой поток будет больше. Обычно количество светодиодов на метр длины ленты лежит для светодиодных лент на 12 В в пределах от 30 до 120 штук. Для светодиодных лент, рассчитанных на питающее напряжение 24 В, число светодиодов может доходить до 240 штук на метр длины, в таких лентах светодиоды размещены параллельно в два ряда.

Но надо учесть, что чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания и тем дороже обойдется покупка. К выбору этого параметра нужно подходить с позиции «необходимо и достаточно». Например, на метре ленты имеется 30 светодиодов, следовательно, расстояние между ними составляет 3,3 см, что в подавляющем числе случаев вполне достаточно.

Выбор светодиодной ленты по величине светоотдачи

Главной светотехнической характеристикой является интенсивность светового потока, которая выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко самостоятельно определить световой поток.

Например, на метре светодиодной ленты белого света установлено 30 светодиодов типа LED-CW-SMD3528 (размер 3,5×2,8 мм²), имеющий световой поток 5 лм каждый. Умножаем 5 лм на 30, получаем 150 лм. Такой световой поток излучает 10-ваттная лампочка накаливания. Если лента сделана на основе 30 светодиодов LED-CW-SMD5050 (размер 5×5 мм²), имеющих уже световой поток 12 лм, то 12×30=360 лм, что равносильно применению 24-ваттной лампочки накаливания. Опытом применения ламп накаливания обладает каждый, поэтому, воспользовавшись вышеприведенной методикой, легко определиться с типом установленных на ленте светодиодов, их количеством и длиной ленты. А если длина ленты уже определена, то выполнить обратный расчет.

Выполним обратный расчет на конкретном примере. Вам нужно сделать потолочное освещение в комнате размером 5 м×4 м. Периметр комнаты такого размера составит 5+4+5+4=18 метров. Вы хотите создать мягкое и не очень яркое освещение. Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 ватт, световой поток от которой составит 3000 лм (15 лм×200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 метров. Для определения светового потока, который должен излучать один метр светодиодной ленты, нужно разделить 3000 лм на 18 метров. Получается 166 лм/м. Для нашего случая подойдет лента с 30 светодиодами LED-CW-SMD3528 на метре длины. Расчет делался без учета потерь на отражение от потолка, а они составляют не менее 50%. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком. Есть два варианта, либо взять ленту с 30 светодиодами LED-CW-SMD5050, или LED-CW-SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.

Для RGB и монохромных светодиодных лент расчет выполняется точно так же, как и для лент белого свечения.

На светодиодных лентах не всегда нанесена маркировка, что затрудняет расчеты. Но узнать технические параметры светодиодной ленты очень просто, если воспользоваться данными, приведенными в справочной таблице. В современных светодиодных лентах, как правило, применяются три типа светодиодов: SMD3014 (сверхяркие) размером 3,0 мм×1,4 мм, SMD3528 размером 2,8 мм×3,5 мм и SMD5050 размером 5,0 мм×5,0 мм. Поэтому по размеру светодиодов можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по приведенной ниже справочной таблице можно получить данные о технических характеристиках светодиодной ленты.

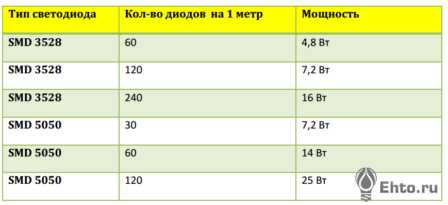

Таблица основных характеристик светодиодных лент
на напряжение 12 В

С помощью таблицы несложно подобрать тип и длину светодиодной л

ydoma.info

Как подключить светодиодную ленту к 220 вольт своими руками

Все большую популярность набирает скрытая светодиодная подсветка потолка и отдельных объектов в комнате: зеркал, полок в шкафу, кровати. Для такого вариант освещения используют специальную ленту, которая может быть одноцветной или же многоцветной (RGB). Если Вы не знаете, как подключить светодиодную ленту к 220 вольт своими руками, далее мы предоставим пошаговую инструкцию со схемами, фото и видеоуроками.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

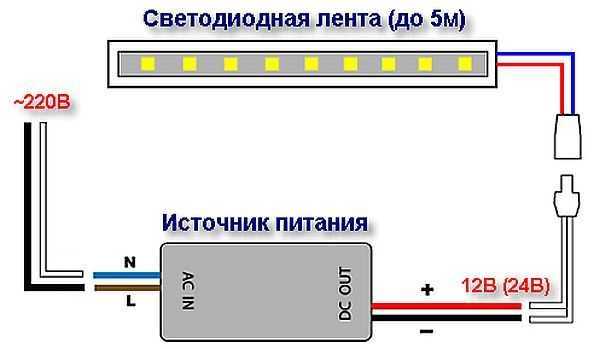

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

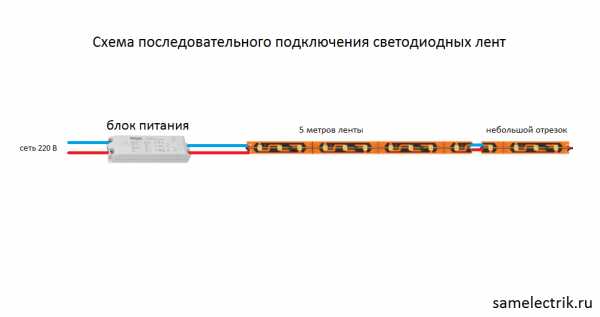

Последовательно (допускается, если нужно добавить небольшой отрезок):

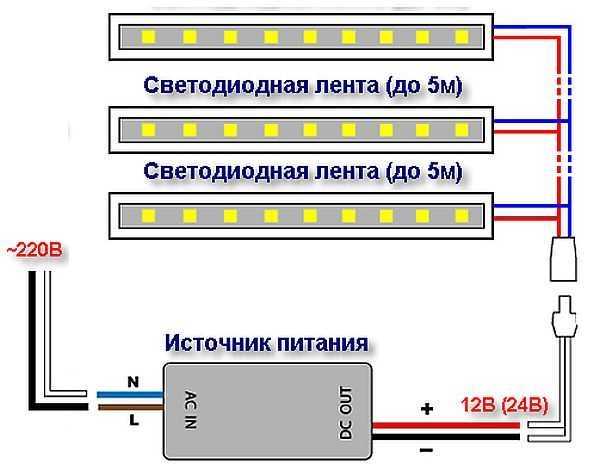

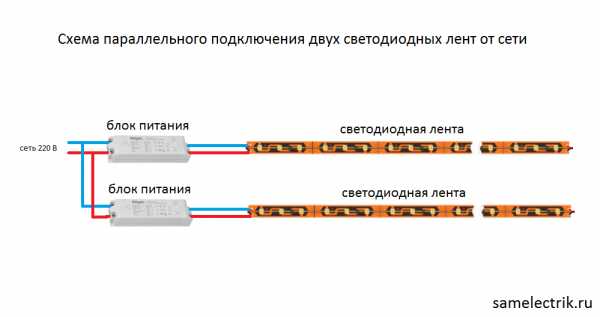

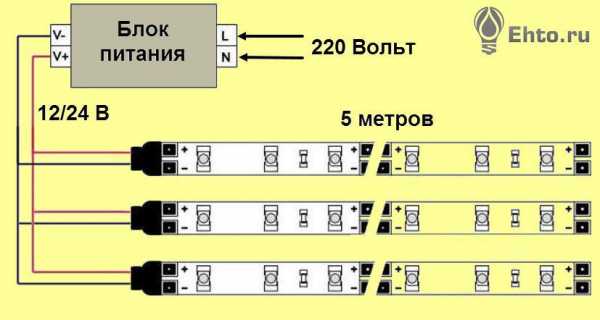

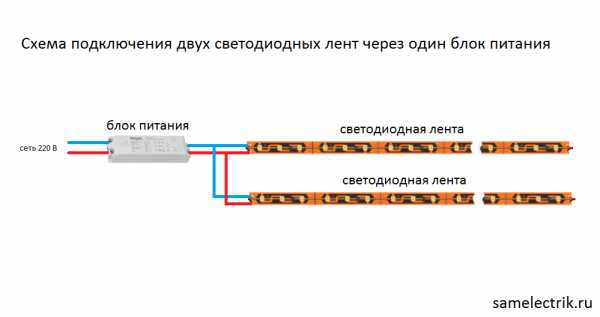

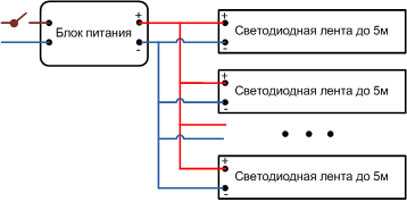

Параллельно:

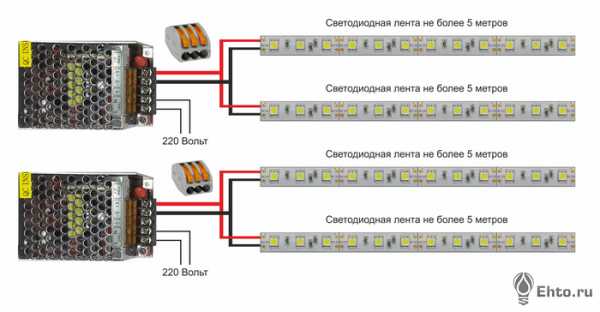

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

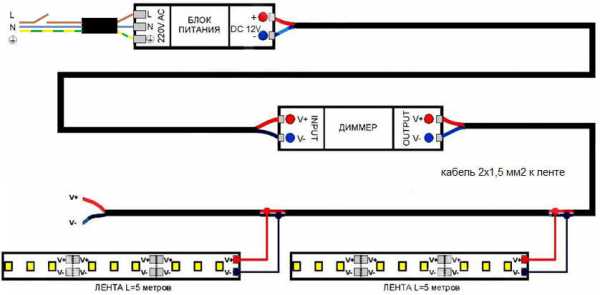

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм². При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.

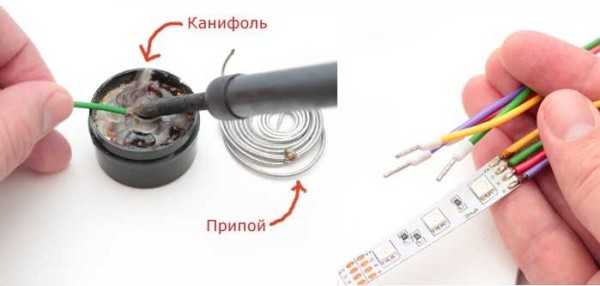

Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.

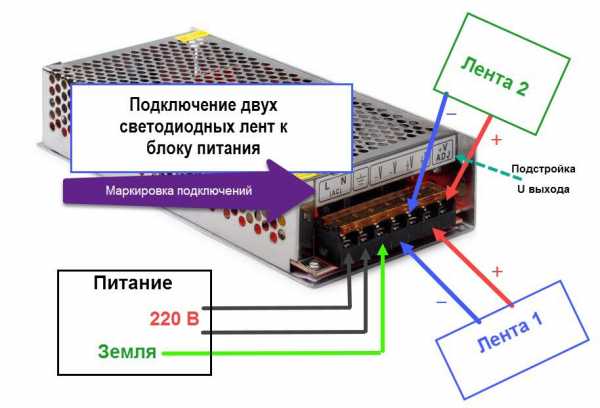

Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

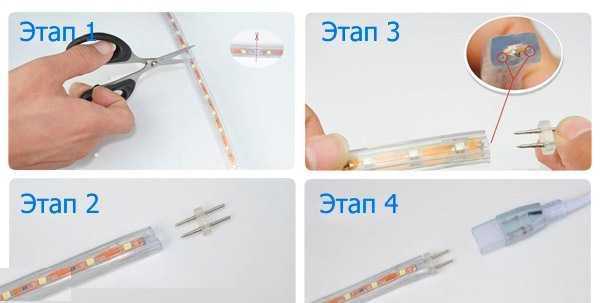

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Многоцветная

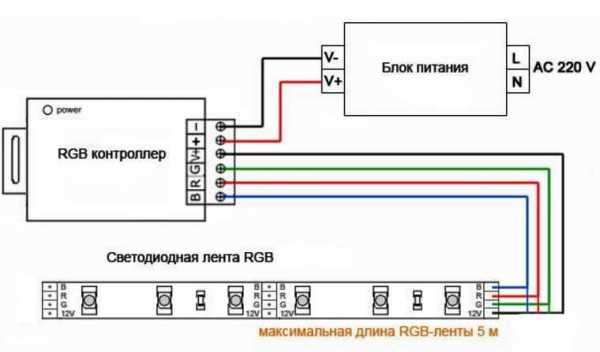

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

Стандартный способ:

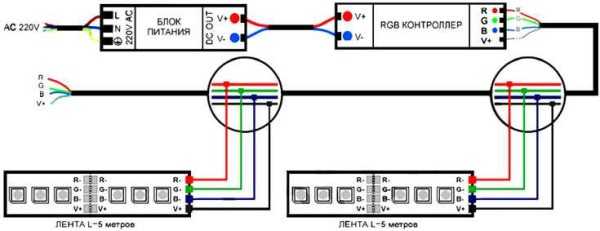

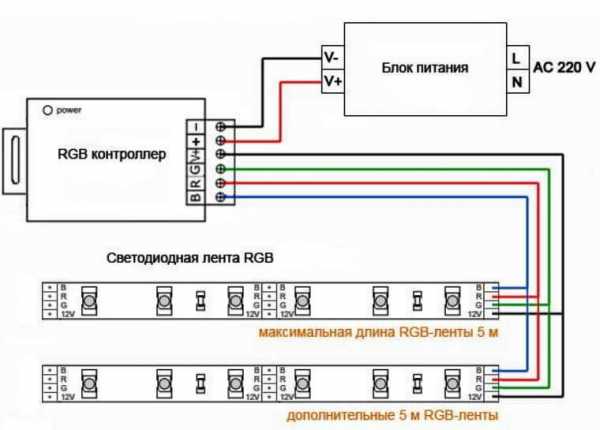

Параллельное включение:

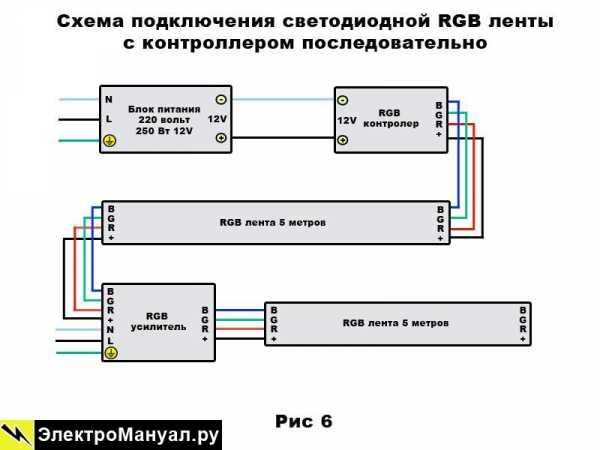

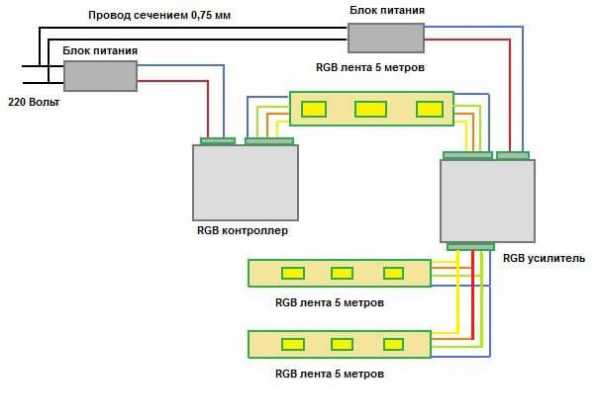

Использование усилителя:

Два блока питания:

В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

Инструкция по подсоединению многоцветной ленты

Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

samelectrik.ru

Как подключить светодиодную ленту для дома к 220

Общие правила при подключении

Покупая ленты для любого вида помещений, нужно подумать про возможность подключения к сети.
Если в комплекте со светодиодами не идет блок питания, то приобретаем его дополнительно.
При выборе блока заостряем внимание на номинальную мощность прибора и ленты. Мощность блока должна быть выше мощности ленты.
Для подключения в своем жилом помещении Вам не нужны электрики. Достаточно иметь представления о размещении ленты. Очень часто её применяют в спальных комнатах.
С выбором тона подсветки определяются заблаговременно.
Вместе с лентами определить местоположение блока.
Тыльная сторона ленты предназначена для крепления. Она имеет легкий слой клея. Однако для лучшей фиксации использовать скотч двухсторонний.

Что нужно подготовить для подключения светодиодной ленты своими руками?

Начинайте с замера длины ленты, необходимой для подключения.
Для светодиодной ленты ОБЯЗАТЕЛЬНО подберите блок питания. Если нет точных технических данных, то нужно пригласить специалиста.
Подключаете ленту к блоку питания.

Подключение монохромной платы

Светодиодная лента работает от постоянного тока, поэтому плату подсоединяем по полярным условиям: минус на минус, плюс на плюс.
Монохромна плата всегда имеет провода. Они должны быть с маркировкой «плюс» и «минус».
Блок питания также оснащен гнездами с пометками вида: «+V» и «-V».

Подключение цветной ленты в сеть с напряжением в 220 В

Цветную светодиодную ленту чаще называют RGB. Монтаж производится аналогично с одноцветной. Однако для лучшего применения необходим контроллер яркости и изменения цветов. Его именуют RGB контроллер. На данный момент созданы десятки видов таких устройств.

По классификации, бывают двух видов:

Настенные. Встраиваемые вместе с лентой и блоком.
Дистанционные. Гораздо удобнее и функциональнее.

Все цветные ленты имеют длину более пяти метров. Если стандартным образом произвести подключение к 220В, то яркость будет не стабильная из-за разницы в силе тока. Как же поступают в таком случае? Устанавливают усилитель контроллера. Это устройства будет являться дополнительным оборудованием.

Главная его функция — передача одинакового сигнала по всей длине ленты. Выражаясь бытовым языком, усилитель «уравняет» цвет и яркость.

Побочная функция — предотвращение перегревания ленты.

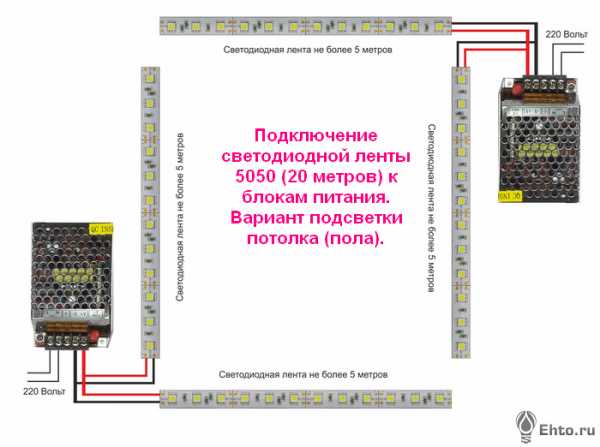

Подключение длинной светодиодной ленты

Имея опыт работы с нестандартными лентами LED, мастера приходят к выводу, что любое такое соединения нельзя монтировать последовательно. Только параллельное соединение обеспечит правильную работу ленты.

Стоит учесть, что для такого монтажа мощность блока должна быть не менее суммарной мощности всех лент, а в идеале запас в 15-25 процентов. Запас мощности сохранит светодиодную ленту от перепадов напряжения.

Классификация светодиодных лент

Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Всего три вида:

Премиум.
Стандарт.
Эконом.

Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

Источник света (LED).
Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
Вид чипа (SMD)
Размер ленты (5050). Данные в миллиметрах.
Светодиод на метр (60).
Класс защиты. (IP).
Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

Незащищенные. Используются только в сухих помещениях
Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

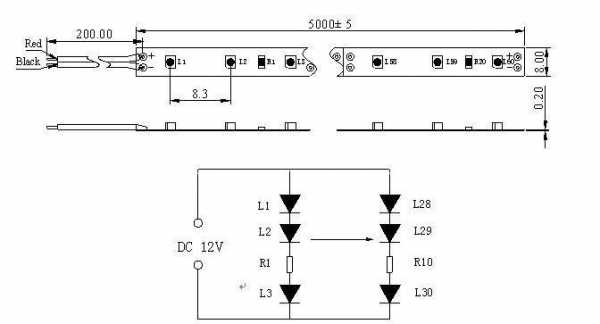

Схема сегмента светодиодной ленты (Электрическая принципиальная и монтажная)

Важно знать

Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.

Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.

Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны. Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.

Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.

Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.

Как подключить светодиодную ленту для дома к 220В

Оценка: 3.7 3 голосов

Светодиодная лента как подключить? ⋆ Руководство электрика

Содержание статьи

Светодиодная лента одноцветная (монохромная) или RGB (многоцветная), не важно какую вы подключаете . Расчет мощности блока питания одинаков в обоих случаях. Давайте на примере рассмотрим как правильно рассчитать какой мощности блок питания нам потребуется.

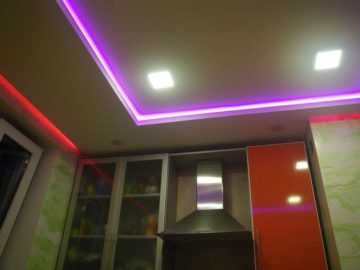

Светодиодная подсветка потолка на кухне RGB лентой с контроллером.

Необходимо сделать подсветку потолка на кухне по периметру и в квадратной нише по центру. Для осуществления задуманного нам потребуется:

Блок питания для светодиодной ленты.
Светодиодная лента RGB.
Контроллер RGB 2.4 GHZ 4-6 А.
Пульт дистанционного управления для контроллера.
Сетевой шнур с вилкой 220V. для блока питания.
Кабель для подключения RGB ленты.
Коннектор для светодиодной ленты или паяльник с припоем. (кому что больше нравится).

Прежде чем покупать все необходимое для вашего удобства нарисуйте схему подключения или воспользуйтесь с сайта (Рис 1) и подумайте где и как будете располагать светодиодную подсветку. Посчитайте сколько метров ленты вам потребуется и какой мощности блок питания потребуется установить.

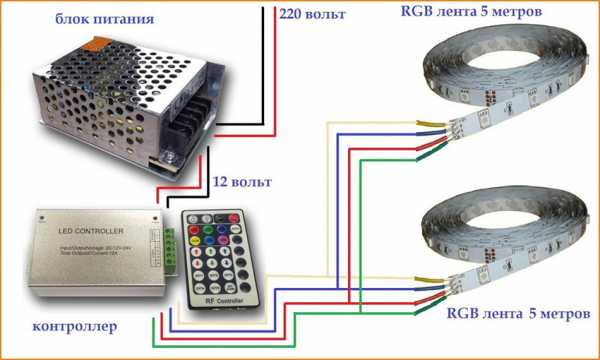

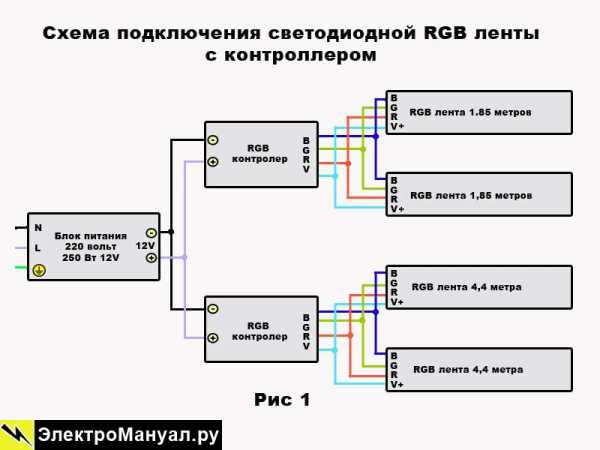

подключение светодиодной ленты через контроллер

Светодиодная лента — расчет мощности блока питания.

Посчитать какая мощность БП нам потребуется, довольно просто. Нужно мощность ленты потребляемую на 1 метр умножить на суммарную длину используемой нами ленты и прибавить 25%.

Пример. В нашем случаи для центральной ниши требуется 3,9 метров ленты а по периметру потолка 8,8 метра. То есть суммарное количество составляет 12,7 м. Выбор пал на светодиодную ленту «Design Led» с характеристиками SMD 5050 60 Led/m IP 33 12 V RGB 14,4 Вт/м. Нас интересует мощность светодиодной ленты 14,4 Вт/м.

Считаем. 12,7 х 14,4 = 182,88 + 25% = 228,6 Вт.

В итоге блок питания нам потребуется 228,6 вата. Подбираем подходящий по параметрам. Лучше взять более мощный, что бы использовать его в щадящим режиме. К примеру 230 — 250 Вт. 12В. Теперь покупаем все необходимое Рис 2.

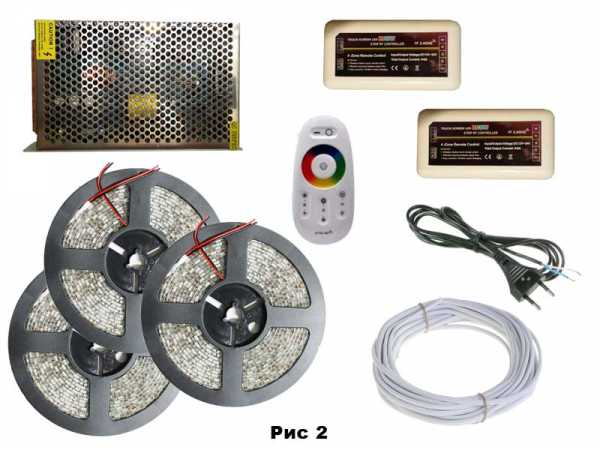

Оборудование для светодиодной подсветки.

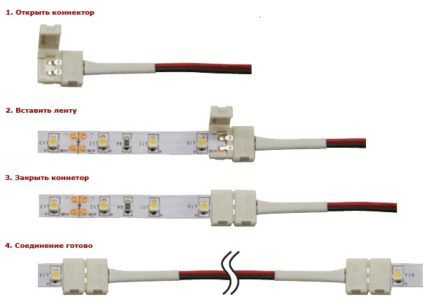

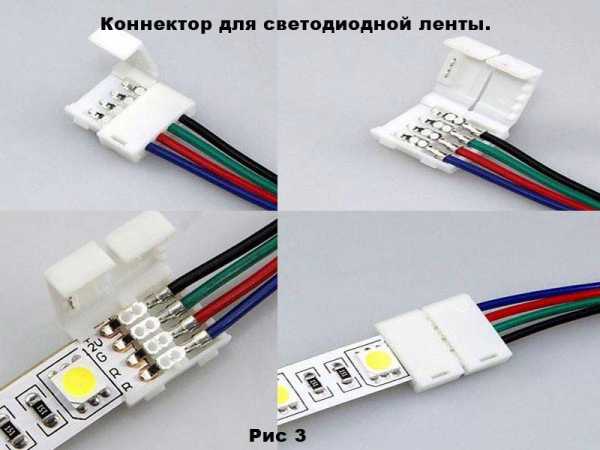

Дополнительно можно приобрести коннектор (Рис 3) для светодиодной ленты для подключения кабеля к ленте. Либо воспользуйтесь паяльником для припаивания кабеля к контактным площадкам ленты, что даёт более надёжное соединение.

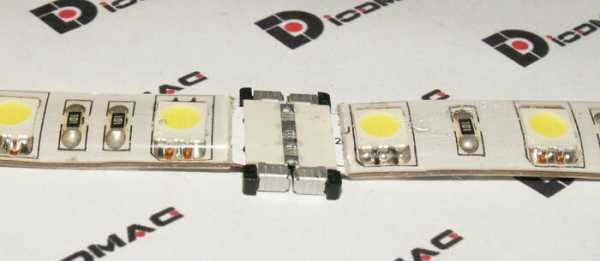

Соединение светодиодной ленты коннектором.

Монтаж светодиодной ленты на кухне.

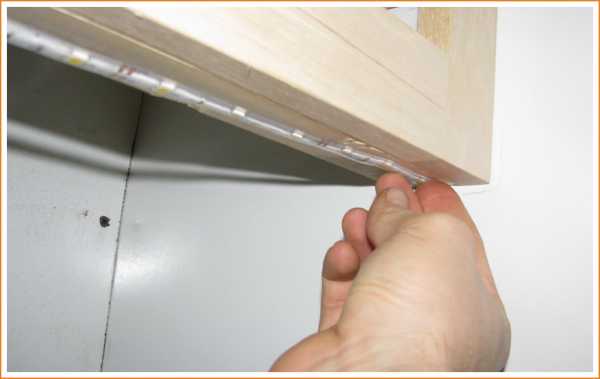

Приступаем к монтажу ленты. Подготавливаем место под монтаж. Очищаем от пыли с помощью пылесоса или ветоши. Обезжириваем поверхность (бензин, уайт-спирит или другая жидкость). Предварительно отрезанную по размеру светодиодную ленту отделяем от подложки с клеевым слоем и приклеиваем в подготовленную нишу. Оставляя сантиметров 30 у основания ленты для удобства монтажа коннектора или пайки.

Внимание!!! Все работы проводить на обесточенном оборудовании! Помните о опасности поражения электричеством!

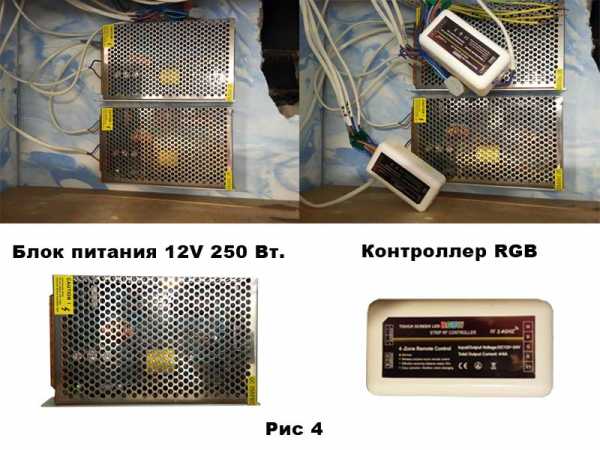

установка блока питания светодиодной ленты
Устанавливаем блок питания. В нашем случае на фотографии 2 блока питания, второй блок питания будет использоваться для подсветки столешницы монохромной светодиодной лентой. А так же к этому блоку подключены три потолочных светильника. Подробная схема подключения светодиодной подсветки кухни представлена ниже (Рис 7). Подключаем три RGB контроллера и соединяем их с лентой.
Небольшой совет. При прокладке кабеля от контролера до светодиодной ленты не забывайте делать маркировку на кабеле, что бы потом не гадать что и куда прикручивать.
Для проверки работы оборудования собираем все на весу (Рис 4) проверяем все ли правильно смонтировано, после закрепляем провода и все остальное. Включаем блок питания в розетку, ленты должны начать светится. (Рис 5). Далее делаем привязку пульта к RGB контроллеру.

Подсветка светодиодной лентой потолка.
Как привязать пульт к RGB контроллеру.
Нам надо привязать к одному пульту два контроллера один на нишу по центру потолка а второй по периметру. Далее делаем как написано ниже и у нас все получится.
Подаем питание на один из контроллеров (какой выбрать решайте сами).
В первые три секунды нажимаем и удерживаем кнопку яркость на пульте.
Светодиодная лента моргнет три раза.
Дальше проделываем то же самое со вторым контроллером. на этом привязка пульта сделана. Если вы ошиблись и хотите отменить привязку проделайте следующие.
Подаем питание на контроллер.
В первые три секунды быстро нажимаем пять раз кнопку яркость на пульте.
Светодиодная лента моргнет семь раз.
Ниже представлена схема подключения всей светодиодной подсветки на кухне.

Схема подключения светодиодной ленты и светильников (Рис 7).
Гр 1 — Подсветка центральной нише на потолке.
Гр 2 — Подсветка по периметру потолка.
Гр 3 — Подсветка монохромной лентой столешницы.
Гр 4 — Подсветка верхних ящиков потолочными светильниками.
Теперь можно посмотреть как все работает.
Последовательное соединение светодиодных лент.
Если вам требуется подключить последовательно участок более 5 метров к контроллеру то чтобы избежать неравномерного свечения можно воспользоватся RGB усилителем. Схема подключения представлена на (Рис 6).

последовательная светодиодная лента, схема подключения.
electromanual.ru
Как подключить светодиодную ленту: схемы и нюансы подключения

Вступление
Светодиодная лента, отличное осветительное устройство, для декоративной подсветки потолка, пола, лестниц, ниш и т.д. Несмотря на скромные размеры, светодиодная лента это сложное устройство, из набора полупроводниковых приборов соединенных в схему токопроводящими дорожками, как печатная плата.
Как следствие, подключение светодиодной ленты сильно отличается от подключения простого светильника и имеет несколько технических нюансов, о которых поговорим в этой статье.
На что обратить внимание
1. Светодиодные ленты, продаются в двух основных вариантах:
Ленты монохромного (единственного) свечения;
Ленты универсальные (RGB), позволяющие добиваться свечение разного цвета.
2. Все светодиодные ленты работают от напряжения 12, 24, реже 36 Вольт, постоянного тока.
Это значит, что мы не можем подключить ленту напрямую к бытовой электросети. Для подключения нам понадобится блок питания (о нём чуть ниже).
3. Готовые к подключению светодиодные ленты не продаются длиннее 5 метров. Именно эта длина является оптимальной (по яркости и нагреву) для последовательного соединения светодиодов. Подсветка лентой длиннее 5 метров, делается из нескольких лент подключенных НЕ последовательно, а параллельно. 4. На ленте светодиоды «посажены» группами, по 6 – 12 светодиодов в группе. Это позволяет разрезать светодиодную ленту, и формировать необходимую длину ленты. Для удобства монтажа линии разреза ленты четко нанесены на неё и часто помечены значком «ножницы». Как соединить куски лент, чуть ниже.
5. Цвета проводов в подключении светодиодной ленты имеют значения. Так-как, питание ленты осуществляется постоянным током, то [+] соединяем с [+], а [-] с [-]. Обычная полярность:
Красный (коричневый) провод — это плюс [+],
Синий (черный) провод — это минус [-].
Эти пять особенностей, необходимо понимать перед покупкой ленты, а для справки посмотреть на маркировки светодиодных лент.
Как резать и соединять светодиодную ленту
Резать светодиодную ленту можно только по линиям отреза, нанесенным на ленту. После разрезания, на краях разрезанных лент видим два (для монохромной ленты) или четыре (для RGB ленты) контакта.
Важно: Можно соединить два куска ленты 3 и 2 метра, но ненужно соединять два куска 4 и 3 метра. Длина каждой ленты подключенной к блоку питания не должна превышать 5 метров. При необходимости подсветить длину более пяти метров используются два куска ленты, которые подключаются к блоку питания параллельно.
Подсветка потолка из четырех лент и двух блоков питания
Как соединять светодиодные ленты
Соединять светодиодные ленты:
Можно перемычками из монтажных проводов, припаивая их к контактам на краях.
Можно соединять непосредственно пайкой контактов, соединяя ленты встык (ненадежно).
Лучше для соединений светодиодных лент использовать специальные клипсы для соединений двух лент без пайки.
Фото соединений светодиодной ленты
Как выбрать блок питания для светодиодной ленты
Блок питания для подсветки светодиодной лентой выбирается по мощности всех лент входящих в подсветку. Мощность ленты берем из таблицы по типу светодиодов используемых в ленте.
Мощность блока питания выбираем с запасом 25-30% от расчетной.
Примечание: При подключении нескольких кусков ленты к одному блоку питания, мощность этих лент складывается.
Как подключить светодиодную ленту монохромную
Монохромная светодиодная лента подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1 мм. Для удобства последующего обслуживания, используются цветные провода.
Как подключить светодиодную ленту к блоку питанияКак подключить светодиодную ленту схема
Как подключить светодиодную ленту RGB
Светодиодная лента RGB подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1-1,5 мм. Для удобства последующего обслуживания, используются цветные провода.
Как подключить несколько лент
Несколько лент подключаются к блоку питания параллельно.
На практике, на каждый вывод блока питания подключается провод и на него ставится по одному разъёму Wago. Например, Wago 3×0,5 или 5×0,5. К этим клемникам (с соблюдением полярности) подключаются провода подключения лент.
Перед этим. Так как, выводы для подключения лент делают короткие (обычно 10 – 15 см) их сначала нужно перепаять на перемычки 40 – 50 см. Если нет желания паять, можно оставить короткие провода подключения и на каждый из них, поставить клемник Wago 222-214 (для двух проводов). Он позволит нарастить провода подключений. Скрутки в соединениях не используем!
©Ehto.ru
Еще статьи

Похожие статьи:
ehto.ru
Подключение светодиодной ленты
С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления
Типы и виды
Содержание статьи
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Цвета и типы свечения
Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:
Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
LED-R-SMD — красный,
LED-B-SMD — синий,
LED-G-SMD — зеленый.
Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты.
Степень защиты
Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
3,2*2,8 мм выдает 0,3 до 1,6 лм;
размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Способы соединения
Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу.
На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).
Бобины в чистом виде
Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах
На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.
Коннекторы
Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:
для подключения к ленте проводников;
соединение двух лент.
Разные типы коннекторов
Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.
Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.
Пайка
Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.
Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту
Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.
НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.
Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.
stroychik.ru
Светодиодная лента как подключить – Как подключить светодиодную ленту — различные варианты схем, пошагово
