Стропила своими руками — порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Содержание статьи

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

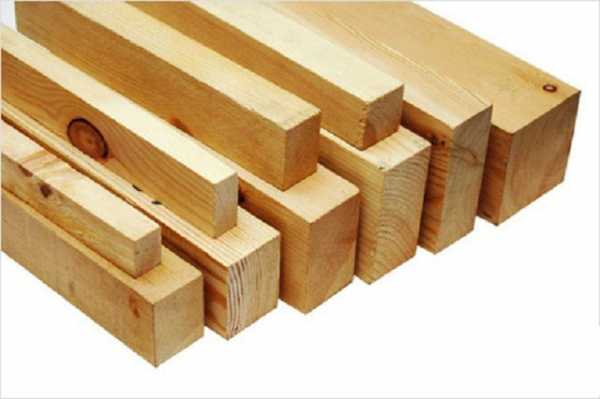

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

 Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
  • Влажность древесины должна составлять не более 2—2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной системы подойдет и второй сорт материала.
  • Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.

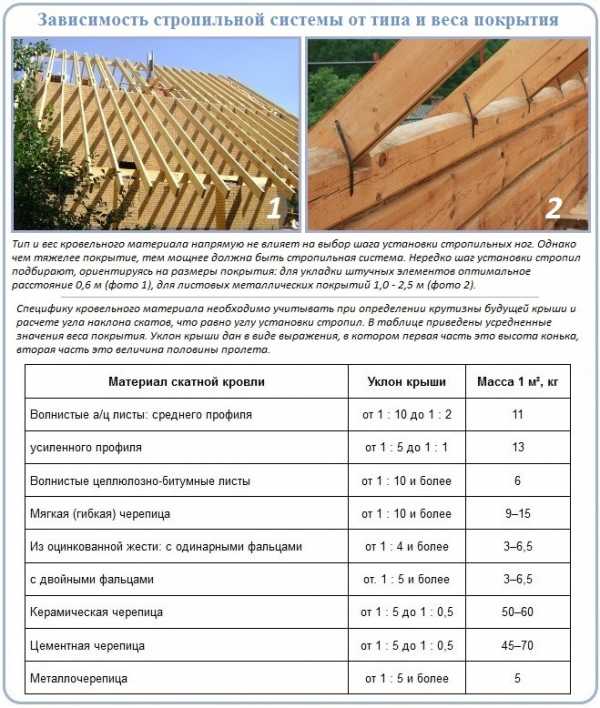

  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

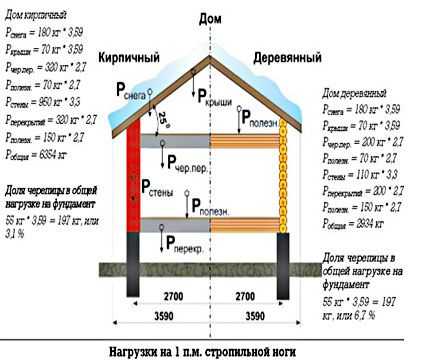

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

  • Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

 Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

В подавляющем большинстве случаев в основе стропильной системы лежит треугольник

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

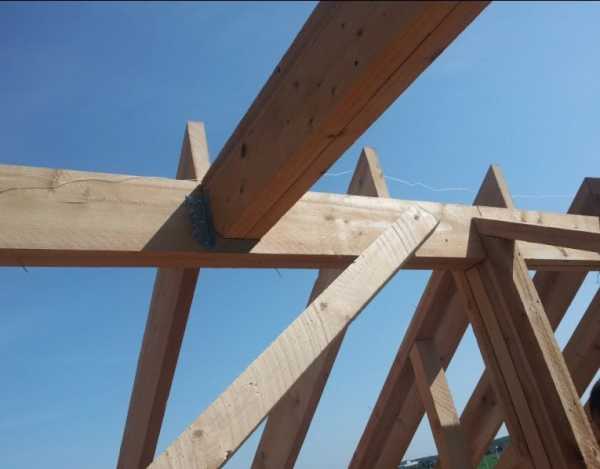

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

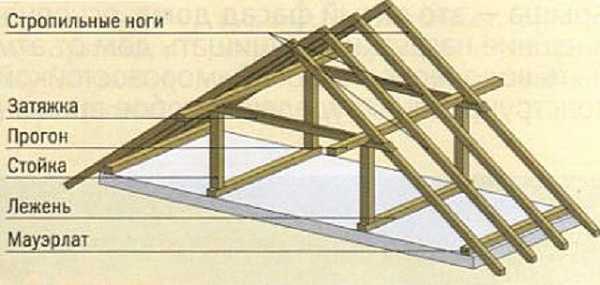

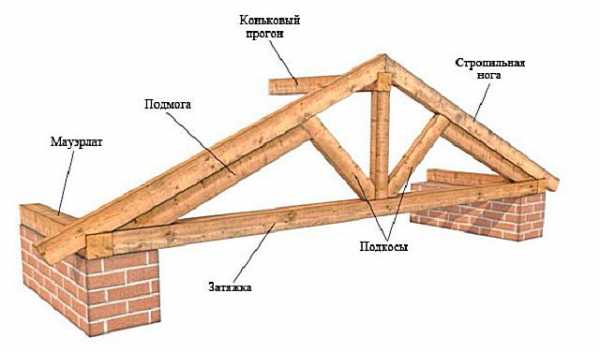

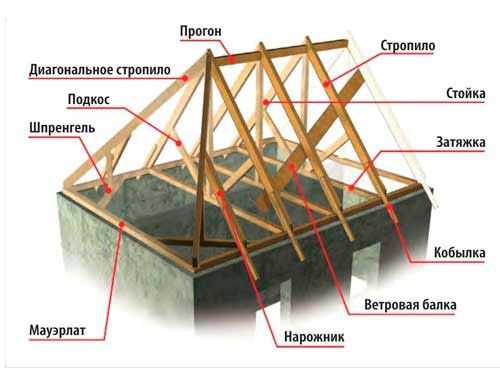

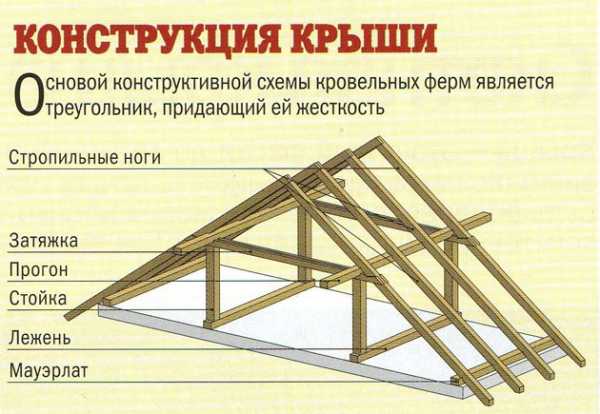

Основные элементы стропильной системы

  • Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель — это доска, которая скрепляет две стропильных ноги.
  • Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
  • Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
  • Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

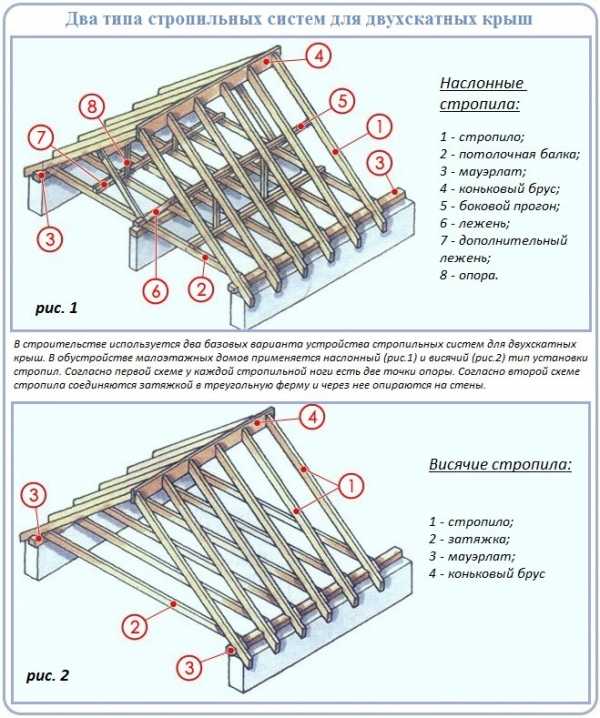

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

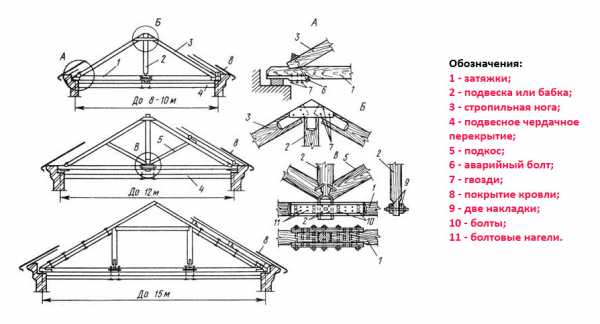

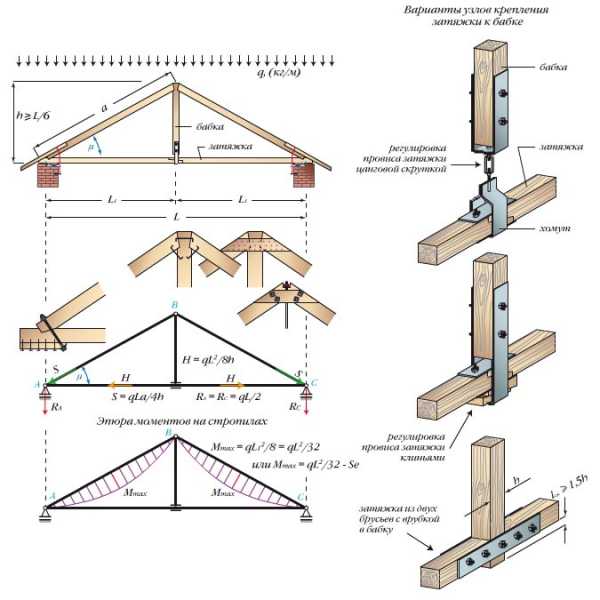

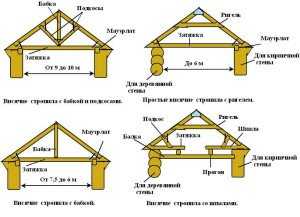

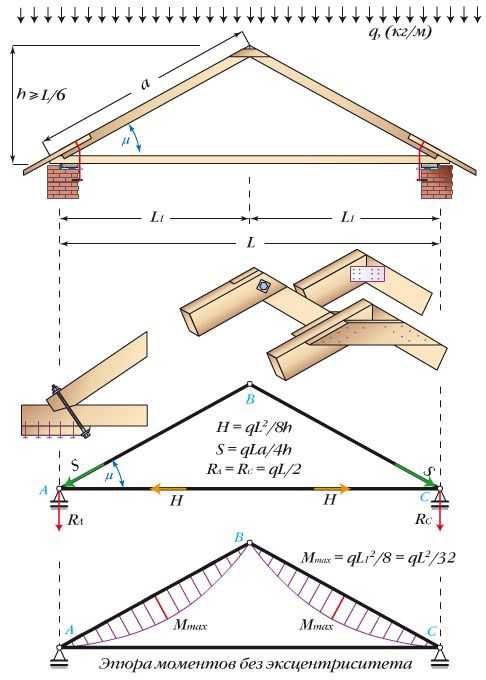

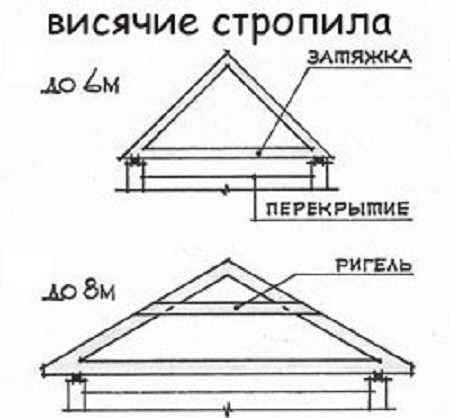

Схема висячей стропильной системы

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
  • Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

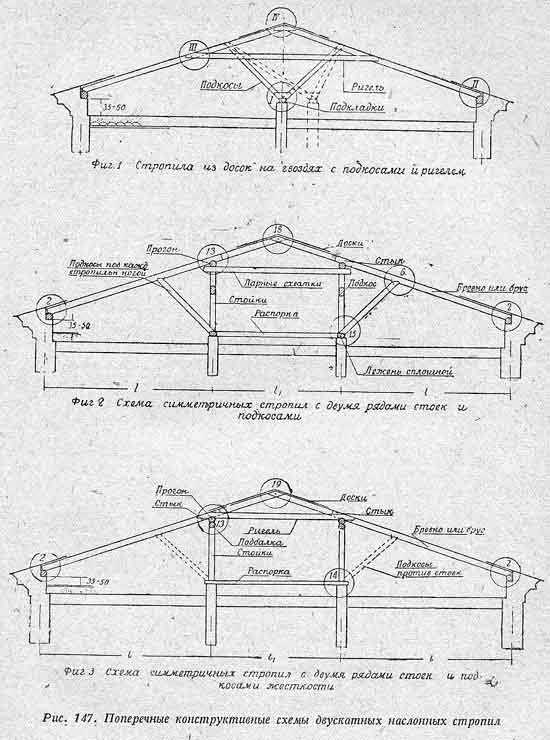

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

Наслонная стропильная система имеет дополнительную опору на внутреннюю капитальную стену

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

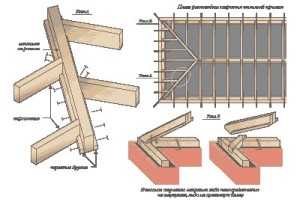

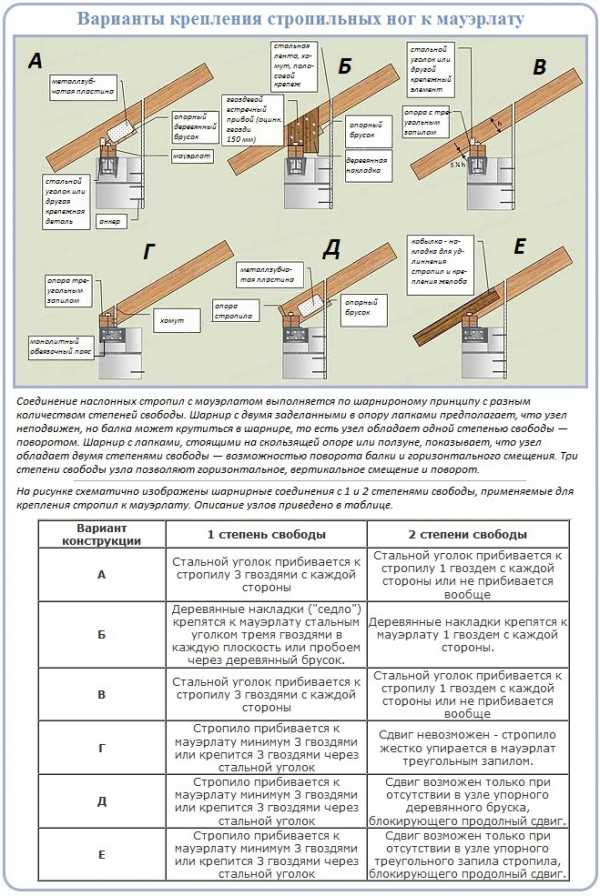

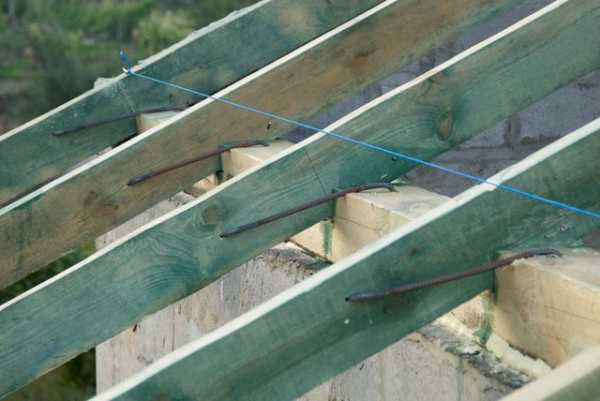

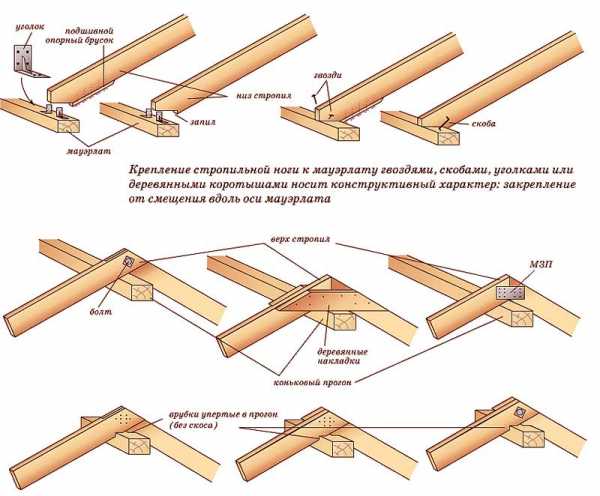

Крепление стропил к мауэрлату скобами

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

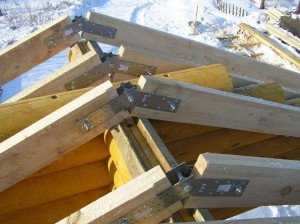

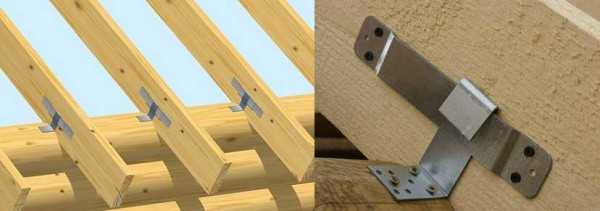

Скользящие крепления стропил на мауэрлате

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

В частном жилом строительстве чаще всего применяются двускатные крыши

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

  • Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
  • Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
  • Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.

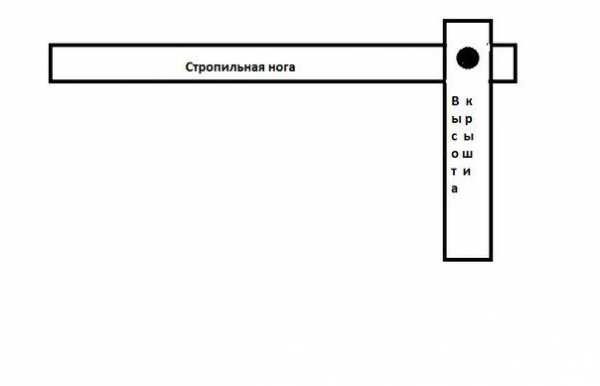

  • Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
  • Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
  • Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

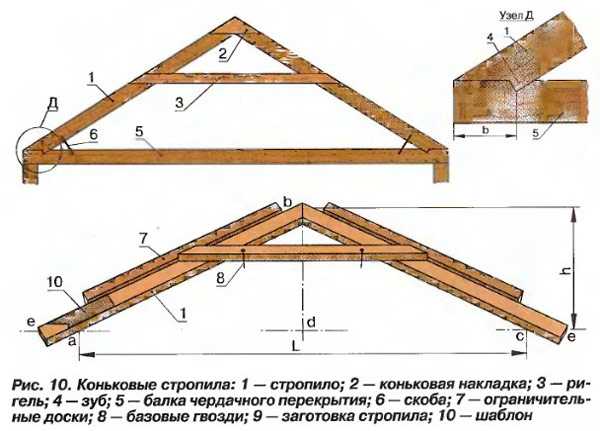

Схема установки стропильных пар

  • Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
  • Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
  • Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
  • Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

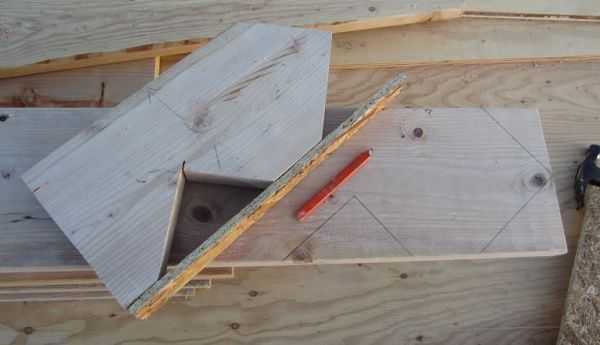

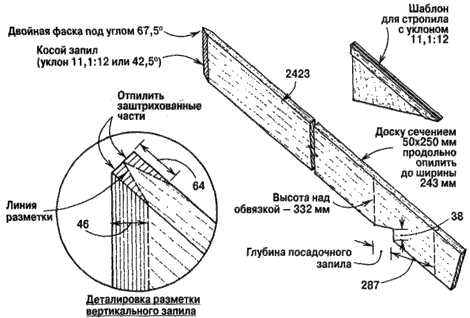

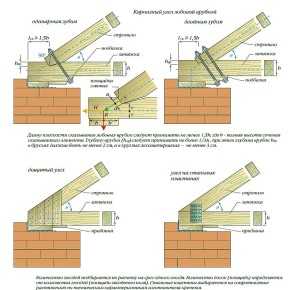

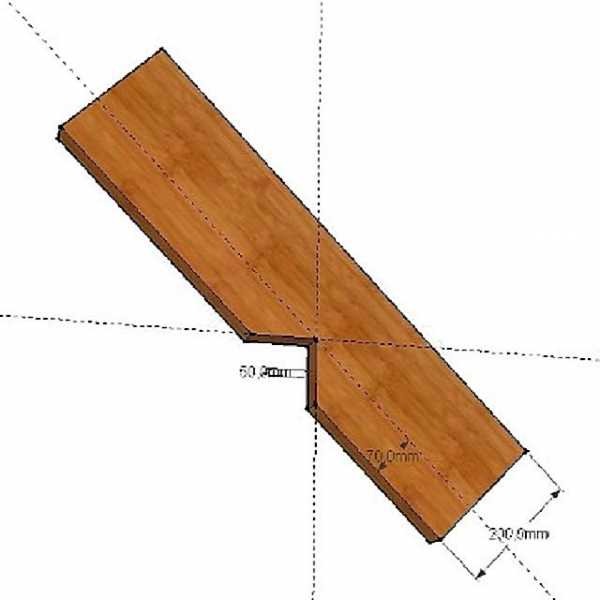

Выборка паза на стропильной ноге для фиксации на мауэрлате

  • По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
  • Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.
Видео: как стропила крепят к мауэрлату

  • По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
  • Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
  • Далее, поднимаются и устанавливаются остальные стропильные пары.
  • При необходимости, их связывают между собой прогонами и лежнями.
  • Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

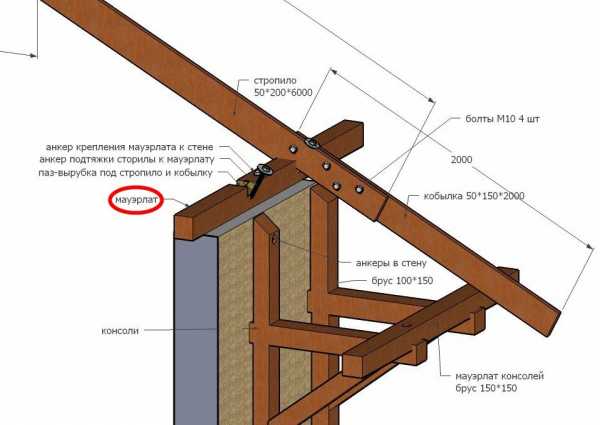

При необходимости стропила могут удлиняться «кобылками»

  • После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.

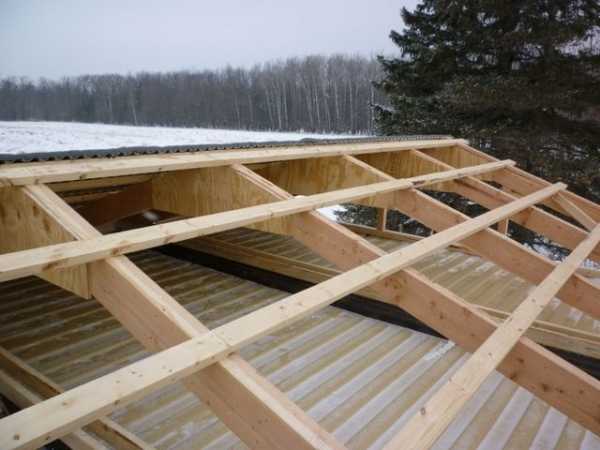

  • Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Обрешетка по стропилам для дальнейшей работы с кровельным материалом

Видео: монтаж стропильной системы двускатной крыши

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

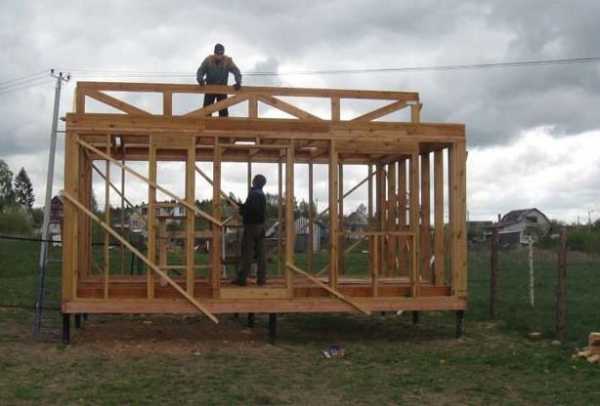

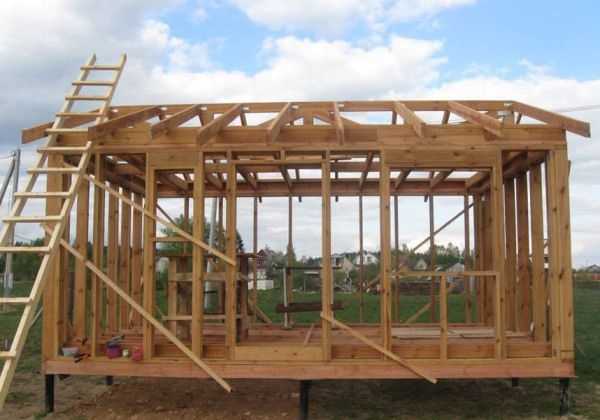

Односкатная крыша, хоть и редко, но тоже используется в жилых домах

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

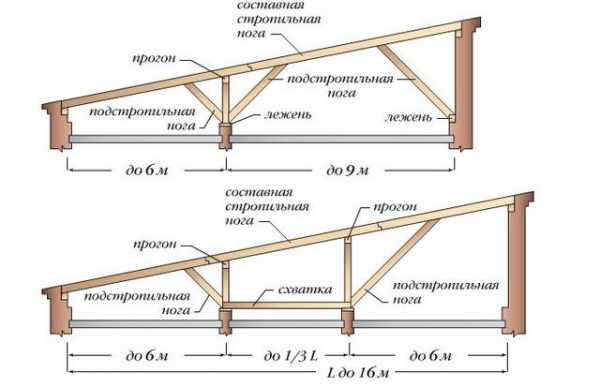

Основные элементы стропильной системы односкатной крыши

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

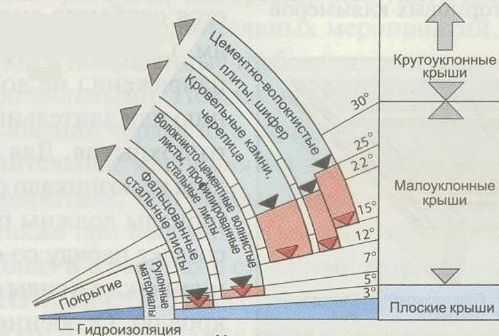

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

  • Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
  • Вес кровельного покрытия, которым планируется застелить стропильную систему.
  • Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

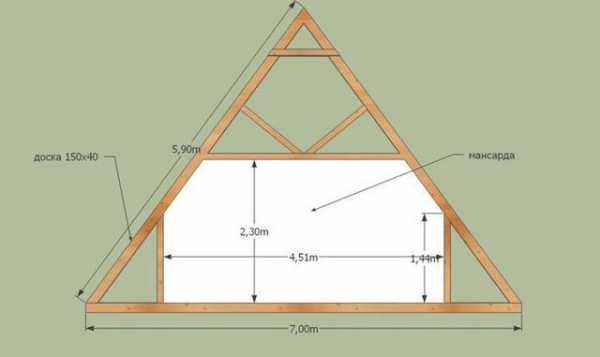

Под обычной двускатной крышей также можно разместить жилую мансарду

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

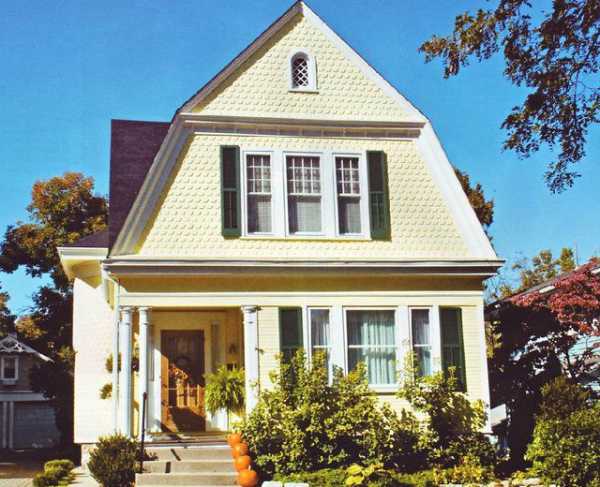

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

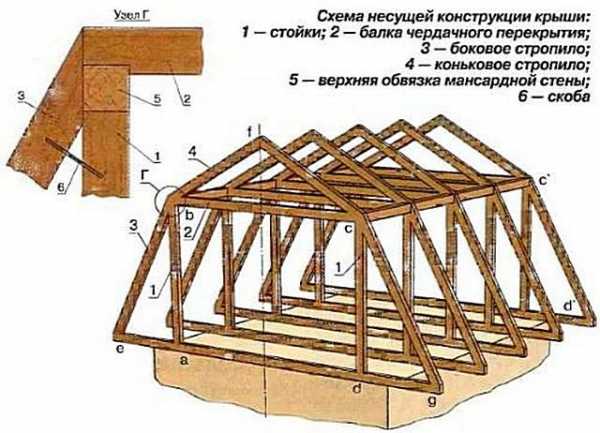

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

  • Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

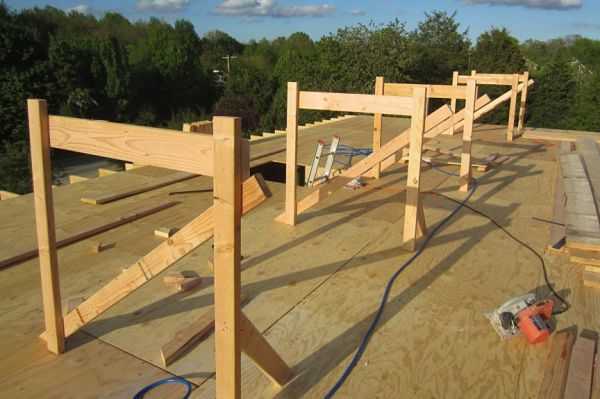

Начало монтажа — установка двух рядов стоек

  • Этот каркас определит размещение остальных элементов системы.
  • Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

Установка нижних стропильных ног и поперечных балок (затяжек)

  • Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
  • Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
  • Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
  • Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

Установка первой пары коньковых стропил

  •  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
  • Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

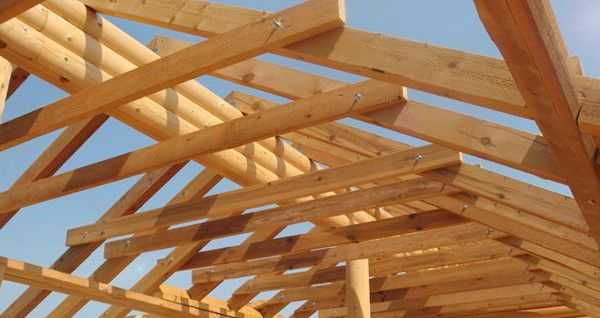

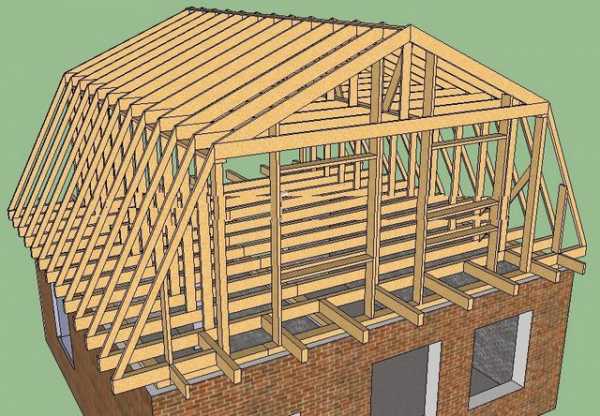

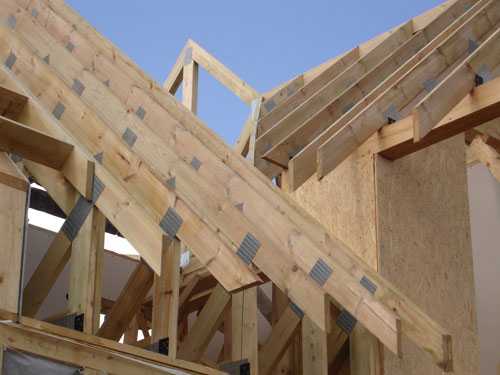

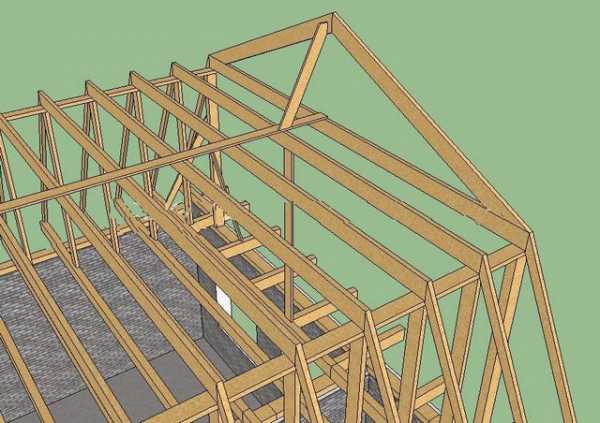

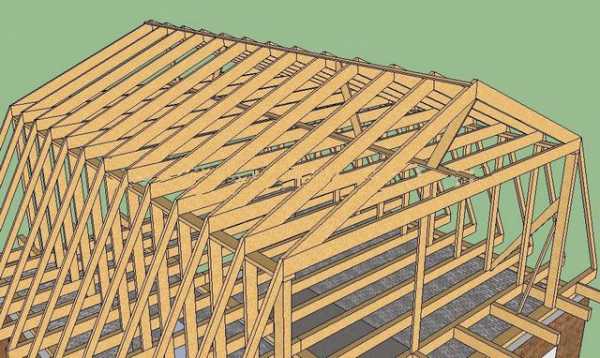

Вся стропильная система в сборе

  • Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

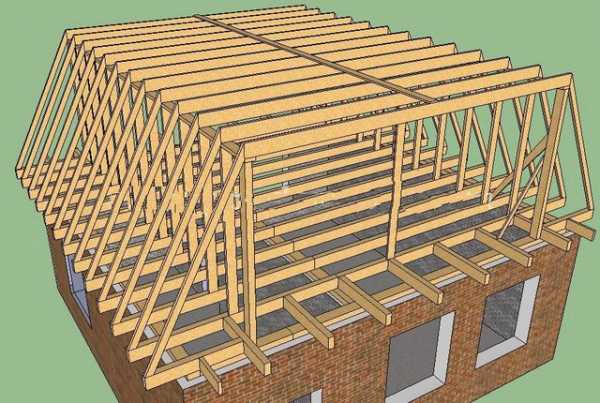

Обрешетка фронтонных стен с оставлением оконных или дверных проемов

  • Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.
 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

stroyday.ru

сборка, установка стропил, фото, видео

Главная » Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

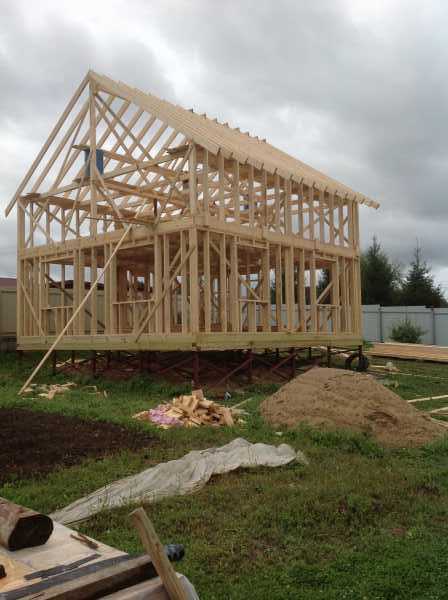

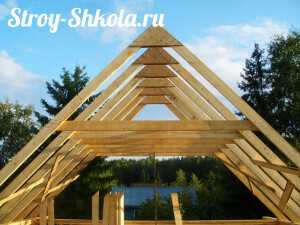

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Содержание статьи

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

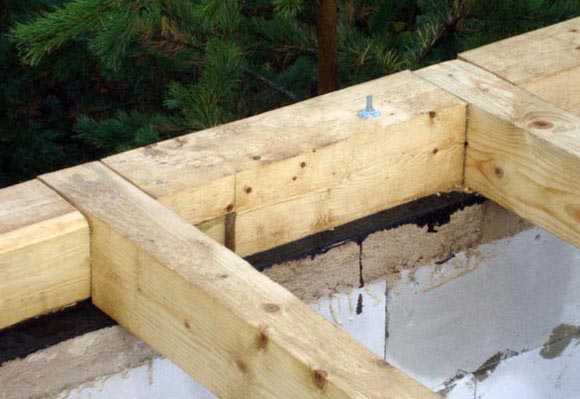

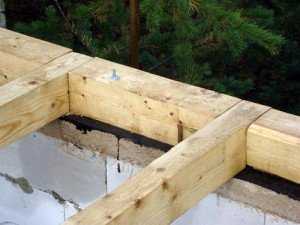

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

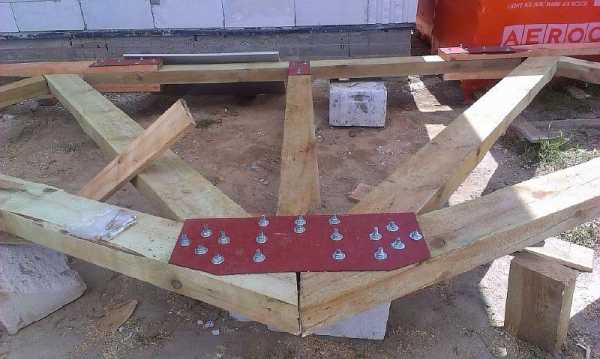

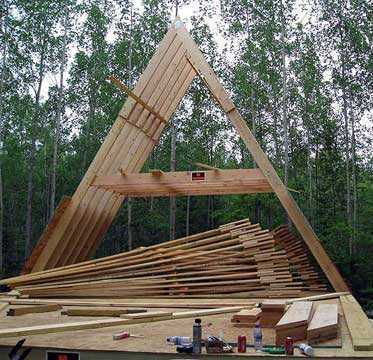

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

    Как правильно выставить стропильную систему

  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

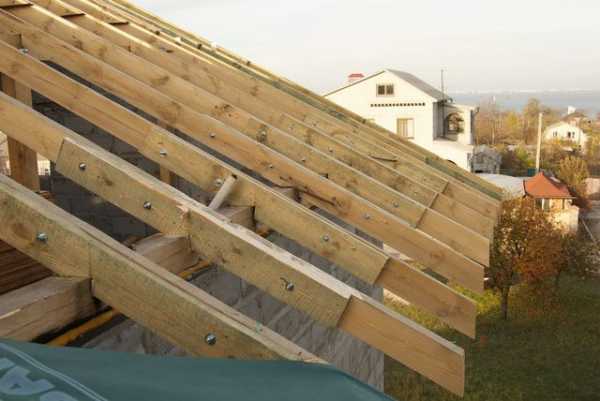

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

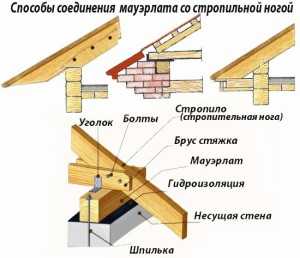

  3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.

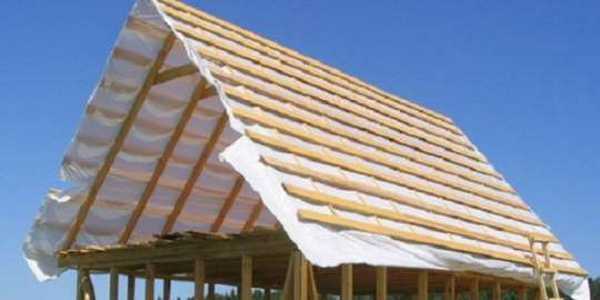

  5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

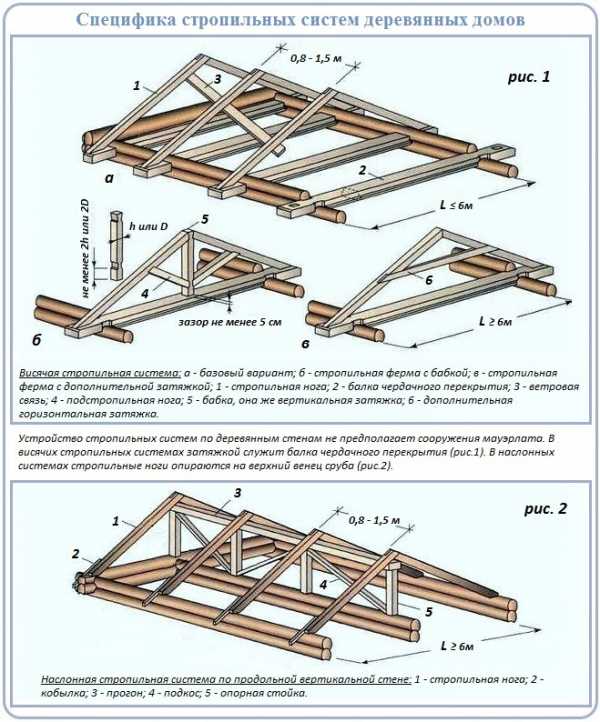

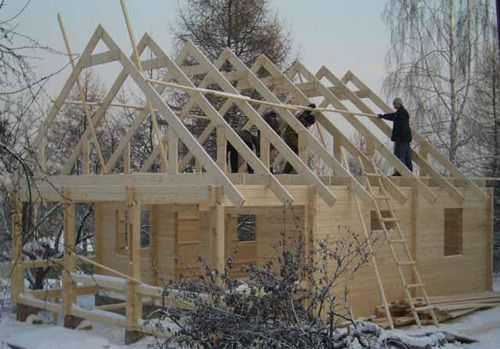

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

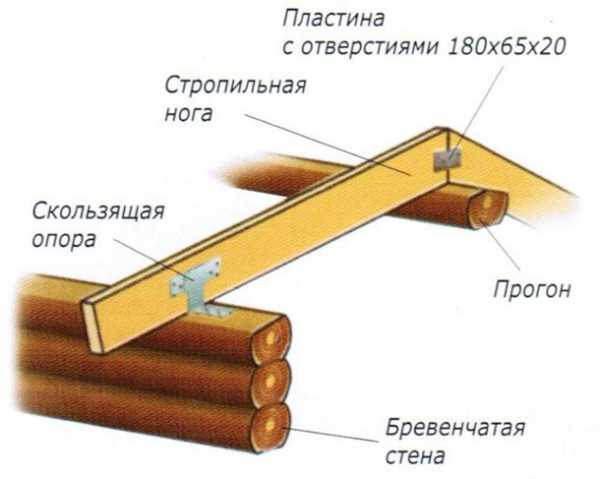

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

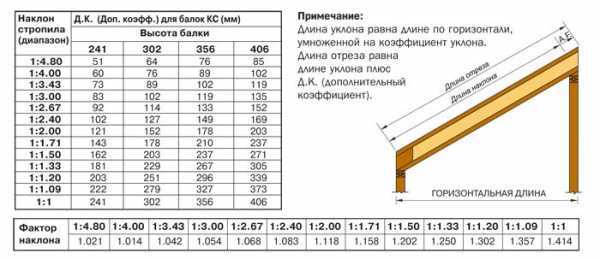

Как определить угол наклона стропил

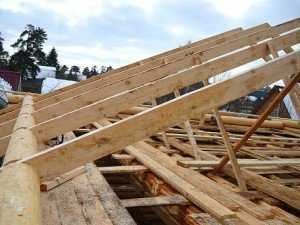

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

stroychik.ru

Крыша двухскатная своими руками — секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Содержание пошаговой инструкции:

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

  • мауэрлата;
  • стропильных ног;
  • вертикальных стоек;
  • подкосов;
  • затяжки;
  • конька;
  • лежня;
  • обрешетки.

    Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

  • брус 100х10 мм и 150х150 мм;
  • доски 50х150 мм;
  • доски толщиной 30 мм для обрешетки;
  • рубероид;
  • металлические шпильки;
  • электролобзик и ножовка;
  • молоток;
  • гвозди и саморезы;
  • угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

  • в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
  • сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
  • в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
  • проверяют параллельность противоположных балок и их горизонтальность;
  • сверху на шпильки надевают гайки и плотно закручивают.

    Крепление мауэрлата

    Мауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

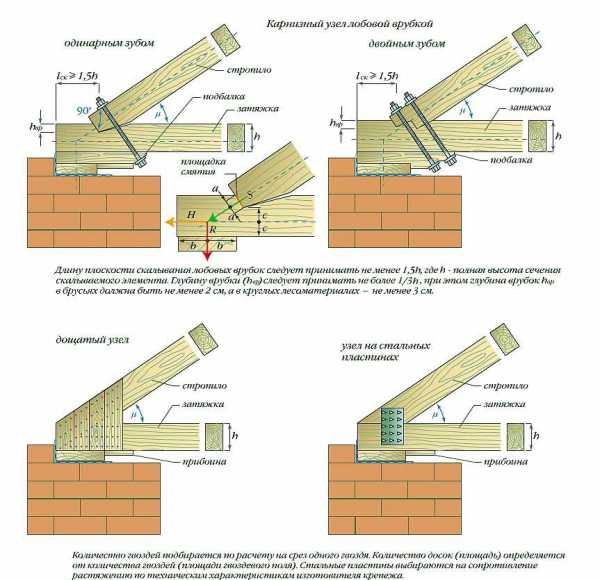

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

  • поверх центральной несущей стены настилают слой гидроизоляции;
  • на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
  • на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
  • сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
  • укрепляют стойки и прогоны временными распорками;
  • устанавливают и закрепляют стропильные ноги.

    Сечение стропильных ног

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Антипирен

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционную пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

svoimi-rykami.ru

Монтаж стропильной системы своими руками – от А до Я + Видео

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

  • стропильные ноги;
  • стойки и вертикальные опоры;
  • подкосы;
  • затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

  • Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
  • Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего крепление стропил встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

  • Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
  • Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
  • Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой «пояса» приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

  • Монтируем доски своими руками, отступая от края стен в среднем на полметра.
  • Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
  • Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
  • Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
  • Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

  • Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
  • Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
  • После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Монтаж стропильной системы – важные советы

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Устанавливайте стропила с противоположных сторон, что значительно снизит нагрузки на коньковый брус. Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной. Каждое стропило крепится к «коньку» несколькими гвоздями. Сложности могут возникнуть при притягивании стропил к балке. Для решения этой проблемы воспользуйтесь железными пластинами.

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Оцените статью:

Поделитесь с друзьями!

remoskop.ru

Стропильная система своими руками: Пошаговая инструкция по возведению

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

  1. Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
  2. Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
  3. Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
  4. Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

  • Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
  • Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
  • Балки перекрытия верхнего этажа;
  • Стойки и опоры;
  • Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

  • Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
  • Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
  • Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
  • Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

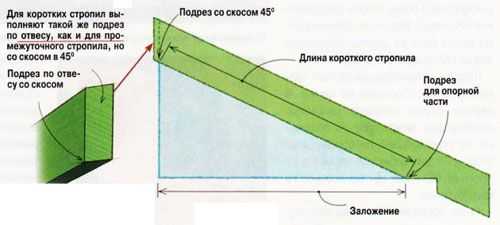

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

  1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
  2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
  3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
  4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
  5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

    Схема соединения мауэрлата со стропильной ногой

  6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
  7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
  8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

    Руководство по креплению стропильной ноги к мауэрлату

  9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

    Крепление стропил

  10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

  1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
  2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
  3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

    Технология выполнения висячих стропил

  4. Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.

    Способы крепления стропил к затяжкам

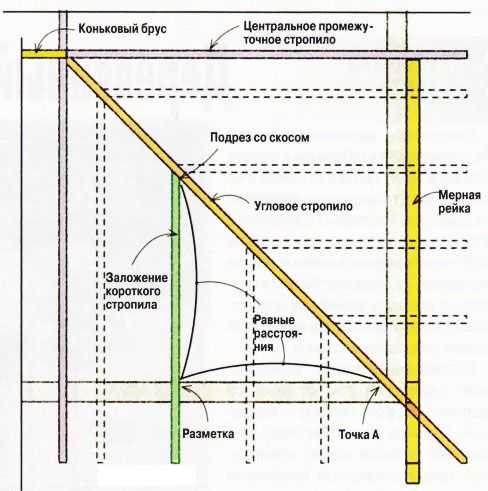

Технология выполнения вальмовых диагональных стропил

  1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
  2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
  3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

stroyvopros.net

Расчет стропил своими руками — изготовление и монтаж пошагово!

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Стропила своими руками

Элементы стропильной системы крыши

Содержание статьи

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных систем

Устройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

Конструкция стропильной системы

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

  • стропильных ног. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
  • прогона. Представляет собой поперечный брус, устанавливаемый продольно сверху;
  • лежней и стоек – поддерживают прогоны стропильной конструкции;
  • подкосов – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

    Схема стропил

Из чего делать стропила?

Из чего делать стропила

Узел крепления к балке

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Видео — Ошибки строительства крыши

Предварительные расчеты

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

  • длину стропил;
  • шаг монтажа элементов;
  • расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, мРасстояние между стропилами, смРазмер сечения бруса стропил, см
До 31208х10
До 31809х10
До 41008х16
До 41408х18
До 41809х18
До 61008х20
До 614010х20

Остальные элементы кровельной системы должны иметь такие сечения:

  • мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
  • диагональные стропильные ноги и ендовы – 10х20 см;
  • затяжки – 5х15 см;
  • прогоны – 10х10, 10х20 см;
  • подкосы – 10х10 или 15х15 см;
  • подшивочные доски – 2,5х10 см;
  • ригели – 10х15 или 10х20 см.

    Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крыши

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров

Для определения длины стропила воспользуйтесь теоремой Пифагора

Расчет сечения стропил зависит от материала кровли

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблон

Для разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблона

Схема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропил

Разметка противоположного конца стропил

Полноразмерный шаблон стропил

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

Для удобства можно соорудить леса

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Установка коньковой балки и первых стропил

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Еще одно стропило на месте

Вид установленных стропил

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Установка стропил

Коньковые балки

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Варианты врубки стропил в балку

Измерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

  • основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
  • предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
  • обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
  • основание стропильной фермы закрепляем только после подтверждения ровности его установки;
  • для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
  • прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

    Стропильная система

    Изготовление нижних поясов стропильных ферм

    Сборка стропильной фермы

    Сборка стропильной фермы

    Стропильные фермы установлены в проектное положение

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермы

Монтаж коньковой фермы

Монтаж стропил

Монтаж стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система

stroyday.ru

Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус. Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами. Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м. Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши, который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

  • Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
  • Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
  • Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака. Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

  • Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
  • Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
  • Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
  • По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
  • Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
  • Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
  • Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
  • Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
  • Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
  • Размечаем точки установки стропильных ног.
  • Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
  • Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
  • Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
  • Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
  • Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
  • По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке. Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка. Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки. Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы. Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой. Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок. В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка. Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта. Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше. Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

krovgid.com

Стропиловка крыши своими руками видео – Стропила своими руками — порядок выполнения работ

Отправить ответ

avatar
  Подписаться
Уведомление о
