Стеклопластиковая арматура: характеристики, применение, фото, видео

Стеклопластиковая арматура, появившаяся на отечественном рынке относительно недавно, стала достойной альтернативой традиционным пруткам, изготовленным из металла. Стеклоарматура, как еще называют данный материал, обладает многими уникальными характеристиками, которые выгодно выделяют ее среди других изделий подобного назначения. Между тем подходить к выбору арматуры из стеклопластика следует очень взвешенно.

Стеклопластиковая арматура в пачках

Что собой представляет арматура из стеклопластика

Стеклопластиковая арматура, если разбираться в ее конструктивных особенностях, представляет собой неметаллический стержень, на поверхность которого нанесена навивка из стекловолокна. Диаметр спиралевидного профиля арматуры, изготовленной из композитных материалов, может варьироваться в интервале 4–18 мм. Если диаметр прутка такой арматуры не превышает 10 мм, то она отпускается заказчику в бухтах, если превышает – то прутками, длина которых может доходить до 12 метров.

Для изготовления композитной арматуры могут быть использованы различные типы армирующих наполнителей, в зависимости от этого она подразделяется на несколько категорий:

  • АСК – изделия, изготовленные на основе стеклопластика;
  • АУК – углекомпозитные армирующие изделия;
  • АКК – арматура, выполненная из комбинированных композитных материалов.

На отечественном рынке наибольшее распространение получила стеклопластиковая арматура.

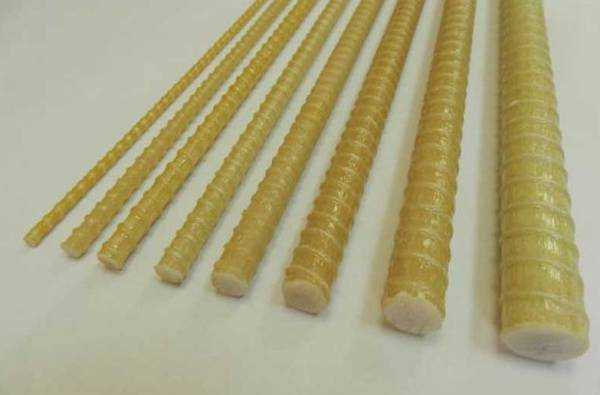

Различные стержни стеклопластиковой арматуры

Особенности структуры

Стеклопластиковая арматура – это не просто пруток из композитного материала. Она состоит из двух основных частей.

  • Внутренний стержень представляет собой параллельно расположенные волокна стеклопластика, соединенные между собой при помощи полимерной смолы. Отдельные производители выпускают арматуру, волокна внутреннего ствола которой не параллельны друг другу, а завиты в косичку. Следует отметить, что именно внутренний стержень арматуры из стеклопластика формирует ее прочностные характеристики.
  • Внешний слой арматурного прутка, изготовленного из стеклопластика, может быть выполнен в виде двунаправленной навивки из волокон композитного материала либо в виде напыления мелкофракционного абразивного порошка.

Стеклопластиковые арматурные стержни с абразивным напылением

Конструктивное исполнение арматурных прутков из стеклопластика, которое во многом определяет их технические и прочностные характеристики, зависит от фантазии производителей и применяемых ими технологий изготовления данного материала.

Основные свойства

Стеклопластиковая арматура, согласно результатам многочисленных исследований, проведенных компетентными организациями, обладает рядом характеристик, выгодно отличающих ее от других материалов подобного назначения.

  • Арматурные прутки из стеклопластика обладают небольшой массой, которая меньше веса аналогичных изделий из металла в 9 раз.
  • Стеклопластиковая арматура, в отличие от изделий из металла, очень устойчива к коррозии, отлично противостоит воздействию кислой, щелочной и соленой сред. Если сравнивать коррозионную устойчивость такой арматуры с аналогичными свойствами изделий из стали, то она выше в 10 раз.
  • Свойство проводить тепло у стеклопластиковой арматуры значительно ниже, чем у изделий из металла, что минимизирует риск возникновения мостиков холода при ее использовании.
  • За счет того, что арматура из стеклопластика транспортируется значительно проще, а срок ее эксплуатации значительно дольше, чем у металлической, ее применение более выгодно в финансовом плане.
  • Стеклопластиковая арматура – это диэлектрический материал, который не проводит электрический ток, обладает абсолютной прозрачностью для электромагнитных волн.
  • Использовать такой материал для создания армирующих конструкций значительно проще, чем металлические прутки, для этого нет необходимости в применении сварочного оборудования и технических устройств для резки металла.

Сравнительные характеристики стальной и стеклопластиковой арматуры

Благодаря своим бесспорным достоинствам стеклопластиковая арматура, появившись относительно недавно на отечественном рынке, уже успела завоевать высокую популярность как у крупных строительных организаций, так и у частных застройщиков. Между тем обладает такая арматура и рядом недостатков, к наиболее значимым из которых следует отнести:

  • достаточно низкий модуль упругости;
  • не слишком высокую термическую устойчивость.

Низкий модуль упругости стеклопластиковой арматуры является плюсом при изготовлении каркасов для укрепления фундамента, но большим минусом в том случае, если она используется для армирования плит перекрытия. При необходимости обращения в таких случаях именно к этой арматуре предварительно необходимо провести тщательные расчеты.

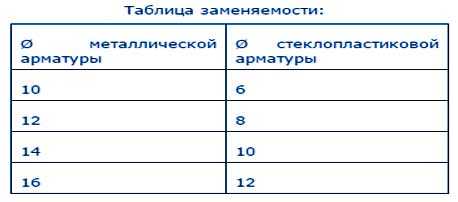

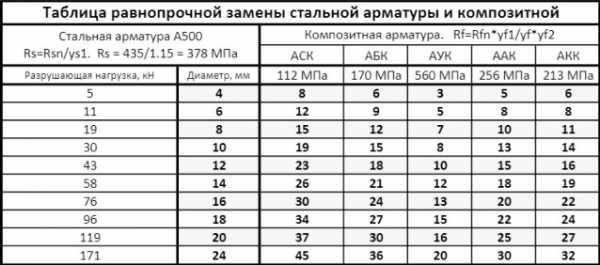

График замены стальной арматуры на композитную

Невысокая термическая устойчивость стеклопластиковой арматуры является более серьезным недостатком, ограничивающим ее применение. Несмотря на то, что такая арматура относится к категории самозатухающих материалов и не способна служить источником распространения огня при ее применении в бетонных конструкциях, при высоких температурах она утрачивает свои прочностные характеристики. По этой причине использоваться такая арматура может только для укрепления тех конструкций, которые не подвергаются воздействию высоких температур в процессе эксплуатации.

Еще одним значимым недостатком арматуры, изготовленной из стеклопластика, следует отнести то, что со временем она утрачивает свои прочностные характеристики. Этот процесс значительно ускоряется, если она подвергается воздействию щелочных сред. Между тем такого недостатка можно избежать, если применять стеклопластиковую арматуру, изготовленную с добавлением редкоземельных металлов.

Как и из чего производят стеклопластиковую арматуру

Многим стеклопластиковая арматура знакома не только по фото в интернете, но и на практике применения в строительстве, однако мало кто знает, как она производится. Технологический процесс производства арматурных прутков из стеклопластика, за которым очень интересно наблюдать по видео, легко поддается автоматизации и может быть реализован на базе как крупных, так и небольших производственных предприятий.

Технологическая линия производства стеклопластиковой арматуры

Для изготовления такого строительного материала прежде всего необходимо подготовить сырье, в качестве которого используется алюмоборсиликатное стекло. Чтобы придать исходному сырью требуемую степень тягучести, его расплавляют в специальных печах и уже из полученной массы вытягивают нити, толщина которых составляет 10–20 микрон. Толщина полученных нитей настолько невелика, что, если снять их на фото или видео, то без увеличения полученной картинки их не разглядеть. На стеклонити при помощи специального устройства наносится маслосодержащий состав. Затем из них формируются пучки, которые получили название стеклоровинга. Именно такие пучки, собранные из множества тонких нитей, являются основой стеклопластиковой арматуры и во многом формируют ее технические и прочностные характеристики.

Устройство подогрева и разделения нитей

После того как нити из стеклопластика подготовлены, они подаются на производственную линию, где их и превращают в арматурные прутки различного диаметра и разной длины. Дальнейший технологический процесс, познакомиться с которым можно по многочисленным видео в интернете, выглядит следующим образом.

  • Через специальное оборудование (шпулярник) нити подаются на натяжное устройство, которое одновременно выполняет две задачи: выравнивает напряжение, имеющееся в стеклонитях, располагает их в определенной последовательности и формирует будущий арматурный стержень.
  • Пучки нитей, на поверхность которых предварительно был нанесен маслосодержащий состав, обдаются горячим воздухом, что необходимо не только для их просушки, но и для незначительного нагревания.
  • Прогретые до требуемой температуры пучки нитей опускаются в специальные ванны, где пропитываются связующим веществом, также нагретым до определенной температуры.
  • Потом пучки нитей пропускаются через механизм, при помощи которого выполняется окончательное формирование арматурного стержня требуемого диаметра.
  • Если изготавливается арматура не с гладким, а с рельефным профилем, то сразу после выхода из калибровочного механизма осуществляется навивка пучков из стеклонитей на основной стержень.
  • Чтобы ускорить процесс полимеризации связующих смол, готовый арматурный пруток подается в туннельную печь, перед входом в которую на прутки, изготавливаемые без навивки, наносится слой мелкофракционного песка.
  • После выхода из печи, когда стеклопластиковая арматура практически готова, стержни охлаждают при помощи проточной воды и подают на резку либо на механизм их сматывания в бухты.

Отрезной механизм – последнее звено в производстве композитной арматуры

Таким образом, технологический процесс изготовления стеклопластиковой арматуры не такой сложный, о чем можно судить даже по фото или видео его отдельных этапов. Между тем такой процесс требует использования специального оборудования и строгого соблюдения всех режимов.

На видео ниже можно более наглядно ознакомиться с процессом производства композитной стеклоарматуры на примере работы производственной линии ТЛКА-2.

Параметры – вес, диаметр, шаг навивки

Арматура, для изготовления которой используется стекловолокно, характеризуется рядом параметров, определяющих область ее применения. К наиболее значимым относятся:

  • вес одного погонного метра арматурного прутка;
  • для изделий с рельефным профилем – шаг навивки пучков стекловолокна на их поверхности;
  • диаметр арматурного стержня.

На сегодняшний день арматура с рельефным профилем выпускается преимущественно с шагом навивки, равным 15 мм.

Выбор диаметра стеклопластиковой арматуры

Наружный диаметр арматурного прутка характеризуется номером, который присваивается изделию в соответствии с Техническими условиями производства подобной продукции. В соответствии с ТУ, арматурные прутки из стекловолокна сегодня выпускаются под следующими номерами: 4; 5; 5,5; 6; 7; 8; 10; 12; 14; 16; 18. Вес погонного метра арматурных прутков из стекловолокна, представленных на современном рынке, варьируется в пределах 0,02–0,42 кг.

Виды стеклопластиковой арматуры и сферы ее применения

Арматура, для производства которой используется стекловолокно, имеет множество разновидностей, различающихся между собой не только по диаметру и форме профиля (гладкая и с рифлением), но и по области использования. Так, специалисты выделяют стеклопластиковую арматуру:

  • рабочую;
  • монтажную;
  • распределительную;
  • специально предназначенную для армирования бетонных конструкций.

В зависимости от решаемых задач такая арматура может использоваться в виде:

  • штучных прутков;
  • элементов армирующих сеток;
  • арматурных каркасов различной конструкции и габаритов.

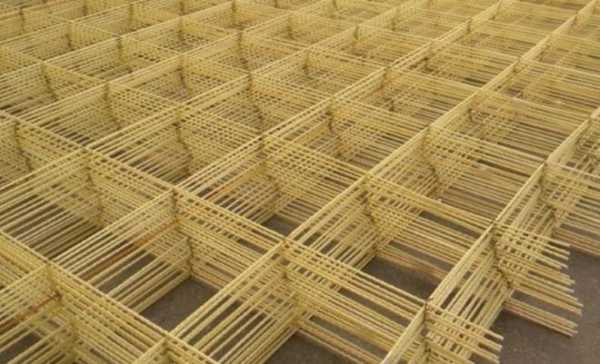

Арматурная стеклопластиковая сетка 100х100 мм

Несмотря на то, что арматура, изготовленная из стеклопластика, появилась на отечественном рынке недавно, предприятия, строительные компании и частные лица уже достаточно активно используют ее для решения различных задач. Так, набирает популярность применение стеклопластиковой арматуры в строительстве. С ее помощью армируют фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), ее применяют для укрепления кладки, выполняемой из кирпича и блочных материалов. Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпей и слабых оснований, создания монолитных бетонных оснований.

Частные лица, самостоятельно занимающиеся строительством у себя на приусадебном участке или на даче, также успели оценить достоинства данного материала. Интересен опыт применения стеклопластиковой арматуры на дачах и в огородах частных домов в качестве дуг для возведения парников. В интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и так же легко демонтируются.

Каркас самодельного парника из стеклопластиковой арматуры

Большим преимуществом использования такого материала (особенно для частных лиц) является простота его транспортировки. Смотанную в компактную бухту стеклопластиковую арматуру можно увезти даже на легковом автомобиле, чего нельзя сказать об изделиях из металла.

Что лучше – стеклопластик или сталь?

Чтобы ответить на вопрос, какую арматуру лучше использовать – стальную или стеклопластиковую, – следует сравнить основные параметры этих материалов.

  • Если арматурные прутки из стали обладают и упругостью, и пластичностью, то стеклопластиковые изделия – только упругостью.
  • По пределу прочности стеклопластиковые изделия значительно превосходят металлические: 1300 и 390 МПа соответственно.
  • Более предпочтительным является стекловолокно и по коэффициенту теплопроводности: 0,35 Вт/м*С0 – против 46 у стали.
  • Плотность арматурных прутков из стали составляет 7850 кг/м3, из стекловолокна – 1900 кг/м3.
  • Изделия из стекловолокна, в отличие от арматурных прутков из стали, обладают исключительной коррозионной устойчивостью.
  • Стекловолокно – это диэлектрический материал, поэтому изделия из него не проводят электрический ток, отличаются абсолютной прозрачностью для электромагнитных волн, что особенно важно при строительстве сооружений определенного назначения (лаборатории, исследовательские центры и др.).

Между тем изделия из стекловолокна недостаточно хорошо работают на изгиб, что ограничивает их применение для армирования плит перекрытия и других сильно нагруженных бетонных конструкций. Экономическая целесообразность использования арматурных прутков, изготовленных из композитных материалов, заключается еще и в том, что их можно приобрести ровно такое количество, которое вам необходимо, что делает их применение практически безотходным.

Резюмируем все вышесказанное. Даже учитывая все уникальные характеристики композитной арматуры, применять ее следует очень обдуманно и только в тех сферах, где данный материал проявляет себя лучше всего. Нежелательно использовать такую арматуру для укрепления бетонных конструкций, которые в процессе эксплуатации будут испытывать очень серьезные нагрузки, способные стать причиной ее разрушения. Во всех же остальных случаях применение арматуры из стекловолокна и других композитных материалов подтвердило свою эффективность.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

технические характеристики, свойства, плюсы и минусы, область применения

Разработанная еще в середине прошлого века в СССР, стеклопластиковая арматура (сокращенно АСП или СПА) начала масштабно использоваться сравнительно недавно. Популярность стеклотекстолитовые изделия приобрели благодаря снижению стоимости их производства. Малый вес, высокая прочность, широкие возможности применения и легкость монтажа сделали арматуру СПА хорошей альтернативой стальным пруткам. Материал прекрасно подходит для малоэтажного строительства, сооружения береговых укреплений, несущих конструкций искусственных водоемов, элементов мостов, ЛЭП.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

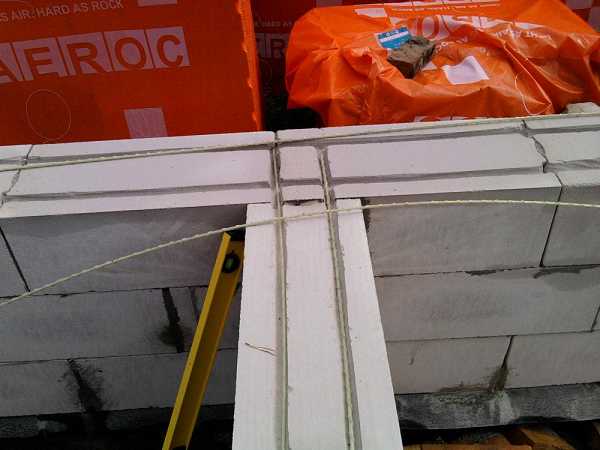

  1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
  2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
  3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
  4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
  5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
  6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
  7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Область применения стеклопластиковой арматуры.

Свойства арматуры из стеклопластика

Чтобы понять плюсы и минусы стеклопластиковой арматуры, необходимо знать ее свойства. Описание преимущества стеклопластиковой арматуры приведены ниже.

  1. По коррозионной стойкости прутья из стекловолокна почти в 10 раз превышают традиционные металлические. Изделия из стеклокомпозита практически не вступают в реакции с щелочами, соляными растворами и кислотами.
  2. Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери.
  3. Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата.
  4. Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции.
  5. Вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения.
  6. Меньшая по сравнению с аналогами стоимость.
  7. Возможность бесшовной укладки.
  8. Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур.
  9. Широкий диапазон температур, при котором можно применять материал: от – 60 С до +90 С.
  10. Заявленный срок службы – 50-80 лет.

Арматура из стеклопластика в ряде случаев может успешно заменить стальную, но она имеет ряд недостатков, которые необходимо учитывать еще на стадии проектирования. Главные недостатки стеклопластиковой арматуры.

  • Низкая термостойкость. Связующее возгорается при температуре 200 С, что не существенно в частном доме, но недопустимо в промышленных объектах, где к конструкциям предъявляют повышенные требования огнеупорности.
  • Модуль упругости всего 56 000 МПА (для стальной арматурной проволоки порядка 200 000 МПа).
  • Невозможность самостоятельно согнуть прут под нужным углом. Изогнутые прутья изготавливают на заводе по индивидуальному заказу.
  • Прочность текстолитовых изделий со временем снижается.
  • Арматура стеклопластиковая обладает низкой прочностью на излом, которая со временем только усугубляется.
  • Невозможность создания твердого, жесткого каркаса.

Разновидности арматуры

Использование в строительстве стеклопластиковой арматуры требует ознакомления с видами данного материала. По назначению, материал делится на изделия:

  • для монтажных работ;
  • рабочую;
  • распределительную;
  • для армирования конструктивных элементов из бетона.

По способу применения АСП подразделяется на:

  • нарезанные прутки;
  • армирующие сетки;
  • арматурные каркасы.

По форме профиля:

  • гладкая;
  • рифленая.

Форма профиля стеклопластиковой арматуры.

Сравнительные характеристики СПА и стальной арматуры

Для того чтобы выбрать стекловолоконную арматуру либо стальную, необходимо наглядно сравнить два вида. Сравнительные характеристики стальной и стеклопластиковой арматуры приведены в таблице.

МатериалСПАСталь
Прочность на разрыв, МПа480-1600480 -690
Относительное удлинение, %2,225
Модуль упругости, МПа56 000200 000
Коррозионная стойкостьНеподвержен коррозииВ зависимость от сорта стали подвержен коррозии в большей или меньшей степени
Коэффициент теплопроводности Вт/м С0,3546
Коэффициент теплового расширения в продольном направлении, х10 -6/С6-1011,7
Коэффициент теплового расширения в поперечном направлении, х10-6/С21-2311,7
ЭлектропроводностьДиэлектрикПроводник
Прочность на изломНизкаяВысокая
Оптимальный температурный диапазонот -60 С до +90 СНижний предел от -196 С до -40 С; верхний предел от 350 С до 750 С
Срок службы, летдо 5080-100
Способ соединенияхомуты, фиксаторы, вязальная проволокавязальная проволока, сварка
Возможность изгиба прутьев в условиях стройкинетесть
Радиопрозрачностьданет
ЭкологичностьМалотоксичный материал, класс безопасности 4Нетоксичен

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки.

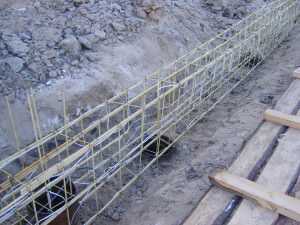

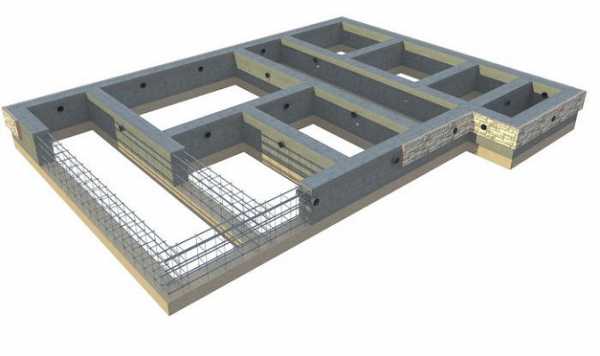

Горизонтальное армирование фундамента

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь. Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная. При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Как избежать проблем?

Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.

Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.

Проверить качество товара до приобретения возможно лишь визуально. Для этого следует обращать внимание на следующие моменты.

  • Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
  • Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
    • Коричневый цвет указывает на выгорание вещества.
    • Зеленый – о недостаточной термообработке.
  • Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
  • Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.

Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.

Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.

vseoarmature.ru

Стеклопластиковая арматура – недостатки и преимущества

Стеклопластиковая арматура, которая появилась на строительном рынке относительно недавно, имеет как достоинства, так и недостатки, о которых обязательно должен быть осведомлен потребитель. Несмотря на заверения производителей в том, что данная продукция является полноценной заменой металлической арматуры, не во всех ситуациях ее применение можно считать обоснованным.

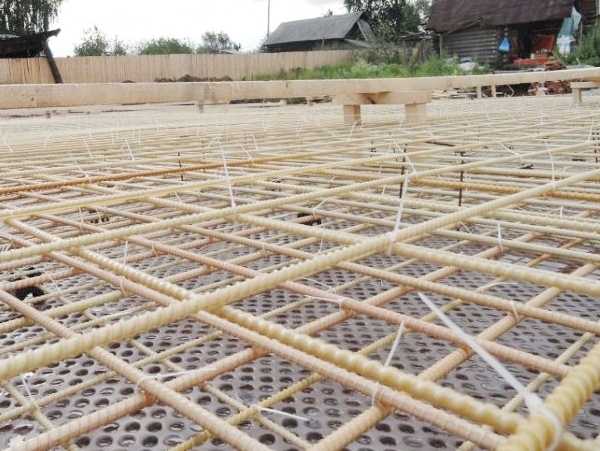

Каркас монолитной плиты из композитной арматуры

Что собой представляет арматура из стеклопластика

Так называемая композитная арматура – это стержень из стеклопластика, вокруг которого намотана углепластиковая нить, служащая не только для усиления конструкции такого изделия, но и для обеспечения его надежного сцепления с бетонным раствором. У арматуры данного типа есть как плюсы, так и минусы, и к ее использованию следует подходить очень взвешенно.

Элементами для фиксации углепластиковых арматурных прутков между собой служат пластиковые хомуты. Удобно, что для соединения элементов такой арматуры не требуется использование сварки, что, несомненно, является большим плюсом.

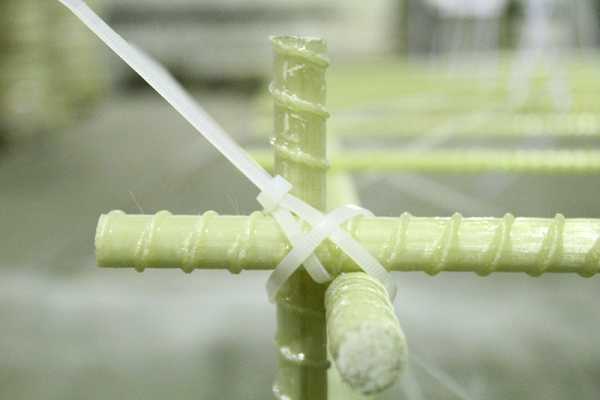

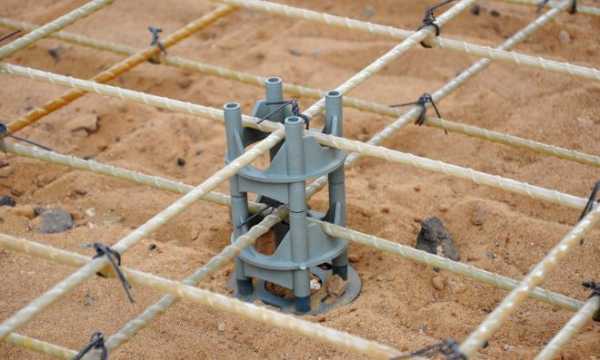

Скрепление стеклопластиковой арматуры с помощью фиксаторов и хомутов

Оценивая целесообразность использования стеклопластиковой арматуры, необходимо рассмотреть все плюсы и минусы ее применения в отдельных ситуациях. Такой подход позволит обеспечить высокую эффективность этого материала как средства укрепления строительных конструкций различного назначения.

Если не учитывать характеристики стеклопластиковой арматуры и не сопоставлять их с параметрами аналогичных изделий, изготовленных из металла, можно нанести серьезный вред будущей строительной конструкции или элементам отделки. Именно поэтому прежде чем приступать к выбору элементов для армирования конструкций из бетона, следует разобраться, в каких случаях применение тех или иных изделий является более целесообразным.

Физико-механические свойства композитной арматуры различных типов

Основные преимущества

Среди преимуществ, которыми отличается углепластиковая арматура, стоит выделить следующие.

  • Важным преимуществом стеклопластиковой арматуры является ее небольшой удельный вес, что дает возможность использовать ее для армирования легких конструкций из ячеистого бетона и некоторых других строительных материалов. Это позволяет значительно снизить вес конструкций, которые армируются с ее помощью. Между тем вес обычной бетонной конструкции при использовании стеклопластиковой арматуры снизится незначительно, так как сам строительный материал обладает внушительной массой.
  • Низкая теплопроводность также относится к преимуществам стеклопластиковой арматуры. При использовании такой арматуры в бетонных конструкциях не образуется мостиков холода (чего нельзя сказать об армирующих элементах из металла), что значительно улучшает их теплоизоляционные параметры.
  • Высокая гибкость стеклопластиковой арматуры позволяет отгружать ее заказчику в бухтах, а не нарезанной отдельными прутками. Благодаря компактной форме упаковки транспортировать такую арматуру значительно проще, для чего можно использовать багажник любого легкового автомобиля, а это серьезно сокращает расходы на доставку материала к месту выполнения строительных работ. Использование армирующих элементов, которые отгружаются не нарезанными прутками, а в бухтах, позволяет также снизить расходы материала за счет уменьшения количества нахлестов. Это положительным образом сказывается как на прочностных характеристиках будущей бетонной конструкции, так и на ее стоимости, что особенно важно при выполнении строительных работ.
  • Достаточно спорным считается такое преимущество стеклопластиковой арматуры, как ее долговечность внутри бетонной конструкции. Арматура из металла, находясь в изолированном состоянии, также не подвергается негативному влиянию внешних факторов, что обеспечивает долговечность ее использования.
  • Углепластиковая арматура – это диэлектрический материал, что является преимуществом изделий из данного материала. Проводящая электрический ток металлическая арматура больше подвержена коррозии, что негативным образом сказывается на ее долговечности.
  • По сравнению с армирующими элементами из металла, стеклопластиковые изделия не подвержены воздействию химически активных сред. Такое преимущество стеклопластиковой арматуры особенно актуально в случаях возведения строений в зимнее время, когда в бетон добавляются различные солевые растворы, ускоряющие процесс застывания.
  • Являясь диэлектриком, углепластиковая арматура не создает радиопомех внутри здания, в отличие от металлических прутков. Такое преимущество важно тогда, когда в бетонной конструкции имеется много армирующих элементов. В противном случае использование композитной арматуры не станет минусом, но будет не столь актуально.

Главные достоинства композитной арматуры

Имеются у стеклопластиковой арматуры и недостатки, о которых также следует знать ее потенциальным потребителям.

Главные недостатки

Недостатки стеклопластиковой арматуры связаны со следующими ее характеристиками.

  • К минусам стеклопластиковой арматуры относится, в частности, то, что она не выдерживает воздействия высоких температур. В то же время сложно представить ситуацию, когда арматурный каркас, находящийся внутри бетона, может быть нагрет до температуры 200 градусов.
  • Достаточно высокая стоимость – это условный недостаток, если учитывать тот факт, что для армирования бетонных конструкций можно использовать стеклопластиковую арматуру меньшего диаметра в сравнении с изделиями из металла.
  • Арматура из углепластика плохо гнется. Этот недостаток ограничивает ее использование при создании укрепляющих каркасов для бетонных конструкций. Между тем выполнить гнутые участки арматурного каркаса можно и из стальных элементов, а затем нарастить их при помощи стеклопластиковых прутков.
  • Арматура, изготовленная из стеклопластика, плохо выдерживает нагрузки на излом, что очень критично для бетонных конструкций. Соответственно, их усиливающий каркас должен успешно выдерживать такие нагрузки, чем не может похвастаться арматура, выполненная из композитных материалов.
  • В отличие от металлического арматурного каркаса, стеклопластиковые изделия обладают меньшей жесткостью. Из-за этого недостатка они плохо переносят вибрационные нагрузки, возникающие при их заливке с помощью автомобильного миксера. При использовании такой техники арматурный каркас подвергается значительным механическим нагрузкам, которые могут вызвать его поломку и нарушение пространственного положения его элементов, поэтому к жесткости подобных бетонных конструкций предъявляются достаточно высокие требования.

Разрыв арматуры в следствии недостаточного связующего в структуре стержня

Рассматривая преимущества и недостатки стеклопластиковой арматуры, сложно сказать, насколько она лучше или хуже изготовленной из металла. В любом случае к выбору этого материала следует подходить очень обоснованно, используя его для решения тех задач, для которых он действительно предназначен.

Сферы применения стеклопластиковой арматуры

Арматура, изготовленная из композитных материалов, правила укладки которой несложно изучить по соответствующим видео, используется и в капитальном, и в частном строительстве. Поскольку капитальное строительство осуществляется силами квалифицированных специалистов, которые хорошо знакомы с нюансами и недостатками применения тех или иных строительных материалов, остановимся на особенностях использования такого материала при возведении частных малоэтажных строений.

Сферы использования композитной арматуры

  • Арматура, изготовленная из композитных материалов, успешно используется для укрепления фундаментных конструкций следующих типов: ленточных, высота которых больше, чем глубина промерзания почвы, и плитных. Применение арматуры из углепластика для укрепления фундаментов целесообразно лишь в тех случаях, когда строение возводится на хорошем грунте, где бетонные основания не будут подвергаться нагрузкам на излом, которые стеклопластиковые элементы могут просто не выдержать.
  • При помощи стеклопластиковой арматуры укрепляют стены, кладка которых выполняется из кирпича, газосиликатных и других блоков. Следует отметить, что в качестве связующего элемента стен композитная арматура очень популярна среди частных застройщиков, которые используют ее не только для укрепления кладки несущих конструкций, но и для обеспечения их связки с облицовочными перегородками.
  • Этот материал активно используется и для связки элементов многослойных панелей. Структура последних включает в себя слой утеплителя и бетонные элементы, которые и связываются между собой при помощи стеклопластиковой арматуры.
  • Благодаря тому, что арматура рассматриваемого типа лишена такого недостатка, как подверженность коррозии, ее часто используют для укрепления различных гидротехнических сооружений (к примеру, плотин и бассейнов).
  • В тех случаях, когда необходимо эффективно увеличить жесткость клееных деревянных балок, их также укрепляют при помощи стеклопластиковой арматуры.
  • Используется этот материал и в дорожном строительстве: с его помощью укрепляют слой асфальтового полотна, который подвергается повышенным нагрузкам в процессе своей эксплуатации.

Резюмируя все вышесказанное, следует отметить, что применять стеклопластиковую арматуру можно достаточно эффективно, если учитывать ее недостатки и связанные с ними ограничения, которые оговариваются производителем.

Способна ли арматура из стеклопластика заменить аналоги из металла

Несмотря на то, что арматура, изготовленная из композитных материалов, является достаточно новым материалом на строительном рынке, уже можно найти множество рекомендаций (и даже видео) по ее применению. Учитывая данные рекомендации, можно сделать вывод о том, что применять стеклопластиковую арматуру лучше всего для укрепления стен, возводимых из кирпича и строительных блоков, а также для связи несущих стен с межкомнатными перегородками.

Усиление стен из газосиликатных блоков 4-миллиметровой композитной арматурой

Преимуществами использования такой арматуры является то, что она не подвержена коррозии, а также что она не создает мостиков холода, как это происходит с армирующими прутками из металла. Использование такой арматуры для укрепления фундаментных конструкций обосновано в тех случаях, когда возводится не слишком тяжелая постройка и строительство осуществляется на грунте, отличающемся высокой устойчивостью.

В любом случае успешность использования этого нового строительного материала пока не подтверждена длительной практикой, поэтому, применяя его, любой застройщик действует на свой страх и риск. Специалисты, имеющие большой опыт в строительстве, рекомендуют для конструкций, к которым предъявляются высокие требования по надежности, устойчивости и долговечности, использовать все же армирующие каркасы, изготовленные из традиционных металлических элементов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Стеклопластиковая арматура для фундамента: отзывы специалистов

Жесткие требования конкуренции в сфере современного строительства заставляют искать способы снижения затрат, в том числе с применением новых материалов. Появляются новые рецептуры строительного камня, специальные марки бетонов, фундаментных составов, облицовочных и теплоизоляционных материалов. Параллельно на рынке, ранее традиционном для металлической арматуры и специальных конструкций, активно пытаются завоевать «место под солнцем» производители разнообразных композитных изделий. Чаще всего это неметаллические силовые элементы и стеклопластиковая арматура.

Почему появилась стеклопластиковая арматура на строительном рынке

Композитные материалы, и стеклопластиковая арматура в том числе, изготавливаются по относительно несложному технологическому принципу пропитки стеклянных или базальтовых волокон эпоксидной или полиэфирной смолой матрицы. Далее пучок формируется на станке в калиброванный по диаметру пруток композитной арматуры, и запекается при невысокой температуре в специальной сушильной печи. Обычно длина одного отрезка арматуры не превышает 100 м.

Стеклопластиковая арматура не требует работы сложного и дорогостоящего оборудования, поэтому сами производственные затраты относительно невелики, большую часть себестоимости составляет цена смолы для матрицы и стекловолоконного жгута. И все же, если сравнить стоимость стеклопластикового и стального прутка одного диаметра, металлическая арматура имеет складскую цену на 10-20% меньше, а это очень большая разница для такой сферы, как строительство.

Тем не менее стеклопластиковый материал достаточно сильно потеснил металлопрокатную продукцию, не в последнюю очередь из-за ряда специфических свойств, но главными факторами стали немного иные причины:

  1. Стеклопластиковая арматура все чаще стала применяться в частном малоэтажном строительстве. Она более доступна в работе, ее легче и намного дешевле перевозить, хранить, резать. Ее не нужно спрямлять и выравнивать перед использованием, как в случае со стальным вариантом. Материал можно купить целой бухтой и нарезать кусками самой нестандартной длины. Тогда как на стальной стандартный 11-метровый пруток пришлось бы немало отходов, если ваш фундамент, например, имеет армирование длиной 8 м;
  2. Доступность оборудования для производства армирующего жгута позволило многим небольшим предприятиям — производителям стройматериалов наладить поточное производство стеклопластиковой арматуры в самых различных вариантах исполнения поверхности прутка. Огромное количество предложений, грамотная политика продаж и скрытая реклама позволяют диверсифицировать рынок;
  3. Стремление подрядчиков сэкономить в строительных работах на более выгодном материале для армирования, для чего зачастую используется формальный, «слепой» перерасчет по прочности эквивалента композитных материалов и стальной арматуры.

Отзывы специалистов, преимущества и недостатки композитной нитки

При желании можно отыскать самые сложные выкладки и довольно простые примитивные доводы о том, чем хороша или плоха стеклопластиковая арматура. Как правило, серьезные исследования и отзывы специалистов в большинстве случаев не дают конкретных рекомендаций, по сути, «горячей» проблемы фундамента, во многом возможности арматуры на стеклопластиковой основе приходится оценивать на собственный страх и риск.

Внимание! Среди многочисленных отзывов специалистов практически нет настоящих профессиональных экспертов в области строительной механики композиционных материалов. Их мнение и отзывы, как правило, отражаются в оценках и заказных расчетах конкретных строительных проектов, стоят немалых денег и на суд общественности не выносятся.

Профессиональным можно назвать подход, если отзывы тех или иных экспертов оценивают конкретную ситуацию использования, например, стеклопластикового прутка в фундаменте дома с использованием практических результатов и анализом причин. В противном случае назвать такие отзывы специалистов можно в лучшем случае рекламой или антирекламой.

Использование стеклопластикового прутка в фундаменте

Применение арматурных сеток на основе стеклопластиковых силовых элементов началось с 60-х годов прошлого века. Кроме того, построено и находится в эксплуатации достаточно большое количество зданий и технологических сооружений из камня и бетона, в фундаменте и стенах которых использовано армирование на стеклопластиковой основе. Отзывы о состоянии построек с элементами стальной и стеклопластиковой арматуры и многолетнем опыте эксплуатации дадут больше, чем все теоретические выкладки «знатоков», вместе взятые.

Практически все, кто снимает ролики или выкладывает свое мнение о недостатках стеклопластиковой арматуры, — это или менеджеры продаж конкурирующего стального проката, или дилетанты, путающие причины и следствия основных принципов прочности и жесткости конструкций. В большей части такие рассуждения о недостатках стеклопластиковой арматуры сопровождаются формулами и данными о прочности стали и композита. Но внятных причин или процессов, по которым нельзя использовать стеклопластиковое армирование, нет. Если человек, взявшийся комментировать преимущества и недостатки стеклопластикового армирования, не продемонстрировал на практике фрагмент разрушенного бетона или куска фундамента со стеклопластиковой арматурой, все его рассуждения остаются фантазиями на произвольную тему.

Стеклопластиковая арматура используется в строительстве, машиностроении, в специальных проектах уже более 40 лет. Если для вас этот вопрос принципиален, обратитесь в старые советские учебники 70-х годов прошлого века, журналы по строительной тематике, в этих источниках раскрывается физика и механика процессов разрушения фундамента, приводятся многочисленные примеры ошибок.

Обладая высокой удельной прочностью, стеклопластиковое армирование может прекрасно работать в самых сложных условиях, но при этом оно обладает рядом недостатков, ограничивающих его применение в строительстве:

  1. Стеклопластиковая природа композитной арматуры обладает практически нулевой пластичностью материала. Говоря человеческим языком, каркас для высоконагруженного фундамента или стен из такого прутка не сможет пластично подстраиваться под перераспределение нагрузки в нагруженном бетонном камне. В результате в отдельных местах фундамент здания будет испытывать перегрузку, что может вызвать появление трещин;
  2. Стеклопластиковая основа очень хорошо воспринимает растягивающие осевые нагрузки, намного хуже сжимающие нагрузки, и катастрофически плохо переносит усилие сдвига. Это значит, что любое поперечное срезающее усилие, которых немало в «свежих» фундаментах из-за осадочных процессов, приведет к разрушению целостности арматуры;
  3. К сожалению, в течение времени, пока бетон фундамента набирает прочность, каркас из стеклопластика ведет себя несколько иначе, и именно на этом этапе, поэтому каждый конкретный случай в компоновке арматуры требует очень внимательного и аккуратного анализа.

Поэтому в тех узлах, где допустима замена металла композитным материалом, вместо традиционного восьмимиллиметрового прутка, вполне может быть использован шестимиллиметровый жгут стеклопластиковой арматуры. Мало кто знает, но сегодня уже на потоке производятся строительные плиты из напряженного бетона со стеклопластиковой арматурой. Но в производстве такой материал стоит значительно дороже, поэтому практически 90% ассортимента, в том числе для фундамента, являются заказными изделиями.

Варианты применения стеклоарматуры

Неоспоримым преимуществом стальной арматуры является очень хорошо прогнозируемое поведение металла в самых сложных условиях нагрузки. Все существующие небоскребы и высотные здания строятся только на стальной арматуре, мало того, у большинства таких «чудес света» существует внутренний металлический каркас.

Стеклоарматура для высотных зданий или высоконагруженных фундаментов не подойдет. Строительная механика фундаментов – это, вообще, целая наука, прежде всего из-за сложного взаимодействия отдельных частей фундамента с грунтом, со стенами всей конструкции.

В существующей модели фундамента самыми проблемными являются угловые зоны, где арматура испытывает растягивающие, изгибающие и перерезывающие нагрузки. В этих местах не каждая даже стальная арматура в состоянии обеспечить жесткую связку угловых блоков. Металлической арматуре в блоке фундамента это удается только благодаря сочетанию высокой пластичности и упругости. Стеклопластиковое армирование в этих узлах фундамента применять нельзя. Несмотря на высокую продольную прочность, она не сможет противостоять скручиванию и перерезыванию в угловой точке контакта фундамента.

Прочности и пластичности стеклопластиковой арматуры будет достаточно для постройки фундамента и подвала одно или двухэтажного дома. Но при условии, что в угловых стыках фундамента для сращивания арматуры под прямым углом будут использованы специальные муфты. Тем более стеклопластик легко и просто использовать для простого ленточного фундамента 70-90 см глубиной.

Удачным считается применение стеклопластиковой арматуры в паре со специальными марками бетона для фундамента. Зачастую в условиях применения в фундаменте специальных добавок, усиливающих морозостойкость или водонепроницаемость, стальная арматура начинает интенсивно коррозировать. Особенно в фундаментах на грунтах с высоким содержанием солей или в непосредственной близости к трансформаторным подстанциям.

В стенах малоэтажных домов, особенно из газобетонного блока, арболитового камня и любого другого стройматериала, обладающего невысокой жесткостью и контактной прочностью, использование стеклопластикового армирования даже приветствуется. С ним намного проще и легче работать, чем со стальным прутком.

Кроме того, композитная арматура просто идеально подойдет для крепления наружного утеплителя или кладки облицовочного кирпича, там, где требуется или оцинковка, или нержавейка. И, тем более стоит использовать тонкую стеклянную нитку для работ на цокольных блоках фундамента.

Заключение

Еще одна проблема, характерная для российской действительности, о которой обязательно стоит упомянуть. Это низкое качество самой стеклопластиковой арматуры отечественного производителя. Практически каждая бухта с арматурой имеет дефекты излома.

Металлический пруток при складировании и транспортировке может быть украден или по-варварски выгружен в неудобном месте вдалеке от фундамента. Но в любом случае его качество не пострадает. Стеклопластиковую нитку можно легко повредить при транспортировке и даже не заметить этого. В фундамент такую арматуру закладывать точно нельзя.

bouw.ru

Композитная арматура - применение в строительстве, характеристики и сравнение

Изобретение композитной арматуры знатоки строительного дела относят к 60-м годам прошлого столетия. В этот период в США и в Советском Союзе были начаты активные исследования ее свойств.

Однако, несмотря на достаточно солидный возраст, данный материал до сих пор не знаком большинству застройщиков. Восполнить пробел знаний о стеклопластиковой арматуре, ее свойствах, достоинствах и недостатках вам поможет эта статья.

Попутно отметим, что материал этот весьма спорный. Производители хвалят его на все лады, а строители-практики относятся с недоверием. Простые граждане смотрят на тех и на других, не зная кому верить.

Что такое композитная арматура, как она производится и где применяется?

Коротко структуру композитной арматуры можно охарактеризовать как «волокно в пластике». Ее основа – стойкие к разрыву нити из углерода, стекла или базальта. Жесткость композитному стержню придает эпоксидная смола, обволакивающая волокна.

Для лучшего сцепления с бетоном на прутья наматывается тонкий шнур. Он сделан из того же самого материала, что и основной стержень. Шнур создает винтовой рельеф, как у стальной. Твердение эпоксидной смолы происходит в сушильной камере. На выходе из нее композитную арматуру немного вытягивают и нарезают. Некоторые производители до момента твердения полимера обсыпают пластиковые стержни песком для улучшения сцепления с бетоном гладких участков.

Область применения стеклопластиковой арматуры нельзя назвать очень широкой. Ее используют в качестве гибких связей между облицовкой фасада и несущей стеной, а также укладывают в дорожные плиты и опалубку резервуаров. В каркасах, усиливающих ленточные фундаменты и бетонные полы, пластиковую арматуру применяют не так часто.

Ставить композитные стержни в плиты перекрытия, перемычки и другие конструкции, работающие на растяжение, не рекомендуется. Причина – повышенная гибкость данного материала.

Физические свойства композитной арматуры

Модуль упругости у полимерного композита существенно ниже, чем у стали (от 60 до 130 против 200 ГПа). Это значит, что там, где металл вступает в работу, предохраняя бетон от образования трещин, пластик еще продолжает сгибаться. Прочность на разрыв у стеклопластикового стержня в 2,5 раза выше, чем у стального.

Основные прочностные параметры композитной арматуры содержатся в таблице №4 ГОСТ 31938-2012

Здесь мы видим основные классы композитного материала: АСК (стеклопластиковая композитная), АБК (базальтовое волокно), АУК (углеродная), ААК (арамидокомпозитная) и АКК (комбинированная – стекло + базальт).

Наименее прочная, но самая дешевая — арматура из стекловолокна и базальтовый композит. Самый надежный и вместе с тем самый дорогой материал делают на основе углеродного волокна (АУК).

К прочностным свойствам материала мы еще вернемся, когда будем сравнивать его с металлом.

А пока рассмотрим другие характеристики данного материала:

  • К положительным качествам композита относится его химическая инертность. Он не боится коррозии и воздействия агрессивных веществ (щелочной среды бетона, морской воды, дорожных химреагентов и кислот).
  • Вес пластиковой арматуры в 3-4 раза меньше, чем стальной. Это дает экономию при транспортировке.
  • Низкая теплопроводность материала улучшает энергосберегающие характеристики конструкции (нет мостиков холода).
  • Композитная арматура не проводит электричества. В конструкциях, где она используется, не возникает коротких замыканий электропроводки и блуждающих токов.
  • Композитный пластик магнитноинертен и радиопрозрачен. Это позволяет использовать его в строительстве сооружений, где должен быть исключен фактор экранирования электромагнитных волн.

Стеклопластиковый стержень под 90 градусов на стройке не согнешь

Недостатки композитной арматуры:

  • Невозможность гибки с малым радиусом в условиях стройки. Гнутый стержень нужно заранее заказывать у производителя.
  • Невозможность сваривать каркас (минус относительный, поскольку даже для стальной арматуры лучший способ соединения – вязка, а не сварка).
  • Низкая термостойкость. При сильном нагреве и пожаре бетонная конструкция, армированная композитными стержнями, разрушается. Стекловолокно не боится высокой температуры, но связующий ее пластик теряет прочность при нагреве выше +200 С.
  • Старение. Общий минус всех полимеров. Неметаллическая арматура не исключение. Ее производители завышают срок эксплуатации до 80-100 лет.

Вязка пластиковыми хомутами или стальной проволокой – единственный возможный метод сборки каркаса

Какая арматура лучше металлическая или стеклопластиковая?

Один из главных аргументов, приводимых в пользу стеклопластиковой при сравнении с металлической арматурой, – более низкая цена. Однако, заглянув в ценники металлобаз, вы увидите, что это не так. Стоимость металла в среднем на 20-25% ниже композита.

Причина путаницы состоит в том, что продавцы пластика берут в расчет так называемый «эквивалент» диаметра. Логика здесь такая: неметаллическая арматура на разрыв прочнее строительной стали. Поэтому полимерный стержень меньшего диаметра выдержит такую же нагрузку, как и более толстая стальная арматура. На основании  этого делается вывод: для армирования конструкции пластика нужно меньше, чем металла. Отсюда и появляется более «низкая» цена.

Для аргументированного сравнения композита с металлом необходим нормативный документ. Сегодня такое руководство уже имеется. Это приложение «Л» к приказу Минстроя России № 493/пр от 08.07. 2016 г.

В пункте Л.2.3. малопонятном для рядовых застройщиков, но весьма интересном для профессионалов содержатся два понижающих коэффициента для всех видов композитной арматуры.

Для примера рассмотрим самую распространенную стеклопластиковую (АСК):

  • При действии продолжительной нагрузки предел ее прочности на растяжение должен умножаться на 0,3. То есть, вместо 800 МПа мы получаем 240 МПа (800х0,3=240).
  • Если конструкция работает на открытом воздухе, то полученный результат нужно умножить еще на 0,7 (240 МПа х 0,7 = 168 МПа).

Таблица с понижающим коэффициентом для композитной арматуры

Таблица с коэффициентами, учитывающими условия эксплуатации

Далее, как требует норматив, полученные 168 МПа нужно разделить на коэффициент надежности (запас прочности), равный 1,5. В итоге мы получим 112 МПа.

Теперь можно корректно сравнивать прочность пластиковой арматуры с металлической. Для примера возьмем строительную сталь марки А500. У нее предельное сопротивление растяжению с учетом запаса прочности составляет 378 МПа. У стеклопластикового композита мы получили всего 112 МПа.

Наше маленькое исследование наглядно иллюстрирует таблица реальной, а не теоретической равнопрочной замены стальной арматуры на композитную. Ей можно пользоваться при выборе и покупке.

Просмотрев данную таблицу, нетрудно заметить, что пластика для равноценной замены металла требуется не меньше, а больше металла. Только самый дорогой углеродоволоконный материал (АУК) превосходит сталь равного с ним диаметра.

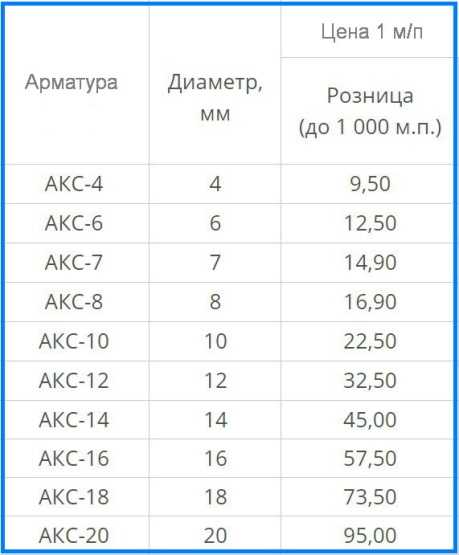

Сортамент и цена композитной арматуры

Самая востребованная на стройке – арматура из стеклопластикового композита. Ее сортамент и средние цены мы свели в одну таблицу.

О том, сколько весит пластиковая арматура разных диаметров вы можете получить информацию из таблицы ниже.

Продают материал в бухтах по 200, 100 и 50 метров и в виде стержней любой длины.

Выводы и рекомендации

Принимая во внимание ценовой фактор (равнопрочный со сталью композит обойдется дороже) мы не можем рекомендовать композитную арматуру для повсеместного применения в частном строительстве.

Для армирования ригелей, плит перекрытия, несущих балок, колонн и диафрагм жесткости специалисты настойчиво советуют не ставить ее. Как конструктивную такую арматуру использовать можно. Для армирования плитных фундаментов она может использоваться.

Плитный фундамент с каркасом из стеклопластиковой арматуры

Для усиления свайных ростверков и ленточных фундаментов лучше купить стальные прутья.

greensector.ru

Стеклопластиковая арматура – применение, достоинства и недостатки

Давайте попробуем в этом разобраться и определиться, где применение стеклопластиковой арматуры оправдано, а где нет.

Связывается такая арматура практически также, как и обычная – с помощью крючка для вязки арматуры.

Теперь давайте разберемся во всем по порядку – сначала рассмотрим достоинства и недостатки стеклопластиковой арматуры, а затем, основываясь на них, определим, где ее применение будет целесообразным. В конце статьи я расскажу о своем личном мнении по поводу применения стеклопластиковой арматуры.

Как и у любого строительного материала, у стеклопластиковой арматуры есть свои как достоинства, так и недостатки по сравнению с аналогичной металлической, которые могут стать серьезным подспорьем или помехой в применении ее в различных областях строоительства.

Давайте, наверное, начнем с достоинств:



Достоинства стеклопластиковой арматуры

1. Небольшой удельный вес. Это достоинство позволяет применять ее в легких конструкциях, таких, например, как ячеистый бетон и т.п. Это свойство стеклопластиковой арматуры позволяет снизить массу всей конструкции.

Стоит отметить, что применение стеклопластиковой арматуры в обычном бетоне не будет так же значительно влиять на массу конструкции, учитывая то, что основной вес будет давать сам бетон.

2. Низкая теплопроводность. Как известно, стеклопластик проводит через себя тепло значительно хуже, чем металл.

Это достоинство стеклопластиковой арматуры позволяет применять ее там, где необходимо сократить мостики холода, которые так замечательно создает стальная арматура.

3. Упаковка в бухтах. Для строительства частных домов это очень весомое достоинство стеклопластиковой арматуры, потому что на ее доставку к участку можно не тратиться, а, как известно, при постройке дома, особенно если строите своими руками, каждая копейка на счету.

В добавок к вышесказанному можно добавить, что применение стеклопластиковой арматуры в бухтах уменьшает ее расход, так как в арматурном каркасе нахлестов практически не будет, а это так же позволит немного снизить финансовые расходы.

4. Долговечность. Производители основываются на том факте, что стеклопластик, по сравнению с металлом, гораздо долговечнее.

Это немного сомнительное достоинство стеклопластиковой арматуры, учитывая то, что металл внутри бетона практически не подвержен коррозии и внутри железобетонной конструкции также прослужит очень долго.

5. Диэлектрическая. Это свойство, скорее всего, в частном строительстве не дает никаких достоинств стеклопластиковой арматуры над металлической, но о нем тоже не стоит забывать.

6. Устойчивость к химическим воздействиям. Это означает, что в кислых и других агрессивных химических средах стеклопластиковой арматуре намного комфортнее чем стальной.

В малоэтажном частном строительстве это достоинство стеклопластика, так же, как и предыдущее, практически не играет никакой роли, за исключением строительства зимой, когда в раствор или бетон добавляют различные соли, пагубно воздействующие на металл.

7. Радиопрозрачность. Это означает, что стеклопластиковая арматура не создает никаких радиопомех, в отличие от металлических контуров, создаваемых стальной арматурой.

Такое достоинство стеклопластиковой арматуры как радиопрозрачность, будет играть значительную роль только в том случае, если в стенах вашего дома много арматуры. Тогда применение стеклопластиковой арматуры уменьшит радиопомехи внутри дома.

В достоинствах разобрались, теперь давайте рассмотрим недостатки стеклопластиковой арматуры, применяемой в строительстве.

Недостатки стеклопластиковой арматуры

У любого материала есть недостатки и стеклопластиковая арматура – не исключение.

1. Стеклопластиковая арматура дороже обычной стальной если сравнивать арматуру одинакового диаметра.

2. Термически не устойчива. Стеклопластиковая арматура не выдерживает высоких температур.

Так же сомнительный недостаток, потому как в малоэтажном частном строительстве я даже не могу представить ситуацию, где будет необходимо нагреть арматуру до 200 градусов.

3. Не гнется. Таким образом, если нам понадобится, например, согнуть арматуру под углом 90 градусов, мы этого сделать не сможем. Хотя с другой стороны – мы можем все изгибы сделать из обычной стальной и нарастить их со стеклопластиковой.

4. Низкий модуль упругости на излом. Это означает, что стеклопластиковая арматура не выдерживает на излом таких же нагрузок, как металлическая.

Многие производители утверждают обратное – что модуль упругости у стеклопластиковой арматуры больше, но это, скорее всего, они имеют ввиду растяжение, а бетон, как правило подвержен больше нагрузкам именно на излом. Это основной недостаток, из-за которого ограничивается применение стеклопластиковой арматуры в строительстве.

5. Трудность в сооружении жесткого арматурного каркаса. Другими словами, каркас из стеклопластиковой арматуры не такой жесткий как из металлической, и, соответственно, менее устойчив к вибрации и нагрузкам, которые будут присутствовать при заливке бетона с автомобильного миксера.

Вот мы и рассмотрели практически все основные достоинства и недостатки стеклопластиковой арматуры. Судя по ним, невозможно с большой уверенностью сказать, что она значительно лучше или хуже металлической арматуры, поэтому давайте рассмотрим в каких строительных конструкциях и сооружениях применение стеклопластиковой арматуры будет оправдано и целесообразно.

Применение стеклопластиковой арматуры оправдано в некоторых случаях как в промышленном строительстве, так и в частном малоэтажном.

По поводу промышленного строительства, я думаю, говорить много не стоит, все же сайт посвящен строительству домов своими руками, поэтому давайте разберем область применения стеклопластиковой арматуры в частном малоэтажном строительстве.

1. Стеклопластиковая арматура применяется в некоторых типах фундаментов, таких как ленточный – заглубленный ниже глубины промерзания, плитный фундамент.

Стоит отметить, что это касается только малоэтажного частного строения, на хорошем грунте. На плывучих грунтах будут повышенные нагрузки на излом, которые стеклопластиковая арматура может не выдержать.

2. Целесообразно применение стеклопластиковой арматуры в армировании кирпичных стен, стен из блоков, очень часто можно встретить армирование стен из газосиликатных блоков стеклопластиковой арматурой.

Применение стеклопластиковой арматуры в армировании стен очень популярно среди застройщиков. Причем применяется такая арматура как элемент армирования самих стен, так и в качестве связки облицовочной стены с несущей.

3. В многослойных панелях в качестве связей. Так как внутри панелей, как правило присутствует плотный утеплитель, для связки между собой бетонных частей и используется стеклопластиковая арматура.

4. Оправдано применение стеклопластиковой арматуры в несущих частях элементов, подверженных повышенной коррозии, бассейнов, например.

5. Также стеклопластиковая арматура широко применяется в армировании клееных деревянных балок, увеличивая их жесткость.

6. Армирование асфальта, в местах повышенных нагрузок, хотя я такого еще ни разу не видел.

Как видите, область применения стеклопластиковой арматуры в строительстве довольно широка, хотя и присутствуют кое-какие ограничения.

Мнение автора о применении стеклопластиковой арматуры в строительстве

Я считаю, что стеклопластиковая арматура пока не способна полностью заменить металлическую, но это не значит, что ею можно совсем пренебречь.

Я широко применяю ее в строительстве стен из блока и кирпича, также в качестве связей облицовочной стены с несущей, так как при применении металла в качестве связей, во-первых, он будет подвержен коррозии, ну а во-вторых, металл создает мостики холода, которые в современном строительстве крайне нежелательны.

Применение стеклопластиковой арматуры в фундаменте так же оправдано, если у вас нетяжелая постройка, например, каркасный дом или гараж.

Если же на участке слабый грунт и предвидятся огромные нагрузки на фундамент, я бы не стал рисковать с применением арматуры, у которой упругость на излом меньше чем у металлической.

postroj-sam.ru

Стеклопластиковая арматура для фундамента - отзывы и характеристики

Сегодня в постройке постоянных сооружений большую роль играет не только прочность исходного строения, но и простота в монтаже, дешевизна и возможность заменить привычные строительные материалы на что-то новое. Важно при этом не потерять в качестве и прочности постройки. Как замена металлической арматуре, на рынок выступила композитная.

Стеклопластиковая, стекловолоконная, композитная, неметаллическая арматура, у этого материала существует много названий. На западе можно купить, спросив у продавца неметаллическое армирующее средство. В странах СНГ производители маркируют продукт как АКС. Композитная арматура представлена ребристым прутом из волокон стекла, который скручен в спираль.

Можно подобрать толщину для своих целей, диаметр прута составляет от 2 до 18 мм. А длина варьируется от одного и до двенадцати метров, хотя можно найти и бухты, в которых имеется около километра стеклопластиковой арматуры.

Что такое стеклопластиковая арматура

Арматура представлена прутом из двух составляющих:

  • Основной ствол. Сердечник представлен параллельными волокнами, которые склеены полимерной смолой. Это обеспечивает прочность конструкции.
  • Внешняя оболочка. Волокна оболочки накручивают вокруг ствола АКС спиралевидно, существует, также, песчаное напыление.

Виды стеклопластиковой арматуры могут ограничиться лишь фантазией заказчика или производителя. В продаже имеется композитная арматура, в которой сердечник заплетён в косичку из углеволокна.

Область применения

Стеклопластиковая (композитная) арматура нашла достаточно широкое применение среди всевозможных построек, а именно:

  • Фундамент;
  • Упругие основания домов;
  • Дорожные перекрытия;
  • Плиты под дорожное покрытие;
  • Бетонные блоки;
  • Дренажные трубы и каналы;
  • Дюбеля;
  • Улучшение упругости стен и перекрытий;
  • Создание гибких связей в кирпичной кладке;
  • Усиление дорожного полотна;
  • Усиление насыпей со слабым основанием;
  • Создание дополнительной прочности монолитным бетонным блокам.
  • И многое другое.

Виды

По разновидности арматура делится:

  • Штучная;
  • Сетка;
  • Каркас;
  • Конструкция.

Можно разделить композитную арматуру на виды по целевому назначению:

  • Рабочая;
  • Распределительная;
  • Монтажная;
  • Арматура для сооружения железобетонных конструкций.

Помимо вышесказанного, в арматуре есть много разновидностей основного стержня:

  • Продольный и поперечный;
  • Гладкий и круглый;
  • Стеклопластиковый и композитный;
  • И т. д.

Характеристика, недостатки и достоинства

Для характеристики стеклопластикового армированного состава, достаточно три параметра:

  • Вес;
  • Шаг витка спирали;
  • Диаметр (внутренний и наружный).

Маркировка композитной арматуры соответствует показателям диаметра. Постоянной величиной остаётся только шаг витка спирали, он равен 15 мм.

Маркировка, в соответствии со стандартом технических условий производителя (ТУ), представлена следующими цифрами: 4, 5, 5.5, 6, 7, 8, 10, 12, 14, 16 и 18. Причём номер маркировки точно соответствует внешнему диаметру. Разница веса колеблется от 0.02 до 0.42 кг/п. м.

Положительную сторону представляют:

  • Лёгкость. Арматура из стеклопластика в девять раз легче аналогичной арматуры из стали;
  • Устойчивость к воздействию хлора и других кислотных веществ. Коэффициент этой устойчивости в десять раз выше, чем у стальных конструкций;
  • Низкая теплопроводность. Благодаря этому, арматура путём нагревания и остывания (расширения и сжатия), не будет изнутри разрушать бетонные конструкции;
  • Магнитная невосприимчивость;
  • Радиопрозрачность;
  • Композитная арматура – диэлектрик.

Недостатки:

Хоть и обладает стекловолокнистая арматура рядом положительных качеств, что строители очень ценят, но есть и недостатки. В некоторых случаях они могут быть проигнорированы, как несущественные, но в большинстве случаев, эти недостатки игнорировать не получится.

  • Низкий модуль упругости. АКС очень легко согнуть. Если задумано строить фундамент либо дорожку с использованием стекловолоконной арматуры, то этот минус можно игнорировать, так как он не особо повлияет на конечный итог. Но если задумано сделать в доме перекрытия, то нужно серьёзно провести расчёты и учесть специфику данного материала.
  • Недостаточный показатель термостойкости. Хоть стекловолокно и является термически устойчивым, но пластиковый компонент, что связывает составляющие арматуры, не так устойчив к высоким температурам. Несмотря на это, арматуру всё же относят к самозатухающим материалам. Но руководствоваться этим правилом, можно только до температуры в 200 градусов по Цельсию, в противном случае арматура полностью потеряет свойства армирующей составляющей. Исходя из этого, не разрешается совмещать бетон и композитную арматуру при условиях сильного перепада температур. Впрочем, при строительстве простых жилых домов, а также небольших технических сооружений, это правило соблюдается.
  • Недолговечность. Со временем арматура начинает разрушаться, а если прибавить воздействие щелочной среды, то процесс ускоряется в несколько раз. Производители нашли выход, как продлить срок эксплуатации арматуры. В неё стали добавлять редкоземельные металлы, что положительно сказывается на износостойкости конструкции.
  • Нетерпимость к сварке. Так как композитную арматуру нельзя варить, то эксперты придумали «вязать» петли.

Армирование перекрытий и стен

Новые технологи в строительной сфере не обошли и армирование стен. Композитные материалы служат как дешёвый заменитель стальных конструкций, и обладают меньшим весом.

Использование стекловолоконной арматуры, легко обеспечит прочность стен и устойчивость к напряжениям. А также позволит выдержать негативное воздействие долгое время.

При армировании построек разных размеров и форм композитной арматурой, можно добиться улучшенной теплоизоляции, шумоподавления, а также процесс постройки займёт меньше времени. Прежде чем создавать схему, что будет применена к стене или перекрытию, стоит проконсультироваться у специалиста.

Кроме схем, можно выделить несколько правил, что будут справедливы к армированию стен и перекрытий.

  • Процесс армирования изделия лучше выполнять во всю длину. (Справедливо для монолитных конструкций).
  • Для опалубки стоит выбрать дерево.
  • При креплении опалубки, стоит хорошо её зафиксировать. Это предотвратит дефекты в готовом застывшем бетоне.
  • Лучше всего арматурные прутья соединить вязальной сеткой.
  • Заказать можно и изделия закруглённой формы. (В этом случае арматура не согнётся).

Общее и специальное мнение о композитной арматуре

Общее:

  • Арматура из стеклопластика удобна в монтаже и постройке мелких сооружений;
  • В некоторых случаях удобнее использовать арматуру как монтажный материал, нежели армирующий;
  • Композитная арматура хороший материал, удобный в монтаже, но недолговечный и пользоваться для монтажа постоянных построек не стоит.

Специальное:

  • Стеклопластиковую арматуру можно использовать для создания гибких кирпичных конструкций;
  • Нельзя использовать композитную арматуру как основу для несущих конструкций;
  • Из-за низкой стойкости к высоким температурам (200 градусов по Цельсию), круг применения ограничен постройкой дорожек и заливкой фундамента.

Ценовые категории

Средние цены по Киеву составляют:

  • 10р./пог.м в розницу.
  • 9,50р./пог.м от 1000 пог.м.
  • 9,40р./пог.м от 2000 пог.м.
  • 9,05р./пог.м от 5000 пог.м.

homehill.ru

Стеклокомпозитная арматура – Стеклопластиковая арматура: недостатки, характеристики, применение

Отправить ответ

avatar
  Подписаться
Уведомление о
