125 фото популярных типов станков для обработки дерева

В сфере деревообработки используются различные виды станков по дереву. Наиболее востребованными в любой столярной мастерской являются следующие станки: фрезерный, токарный, рейсмусовый и распиловочный. Соответствующие фото станков по дереву приведены ниже. Эти станки более точно выполняют аналогичные функции ручного инструмента: ручного фрезера, рубанка и отрезной пилы.

Токарный станок не имеет аналога ручного инструмента. Станки разнообразны в первую очередь по размерам и производительности. Для небольших домашних мастерских умельцы изготавливают самодельные станки, беря за основу ручной инструмент, не нужные электродвигатели и самостоятельно изготавливая оснастку и основания станка.

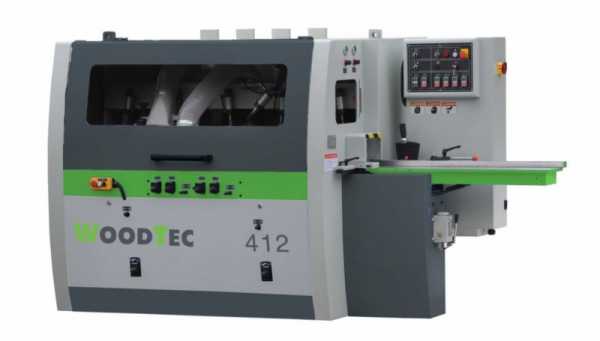

Промышленные станки отличаются высокой производительностью, большими габаритами, позволяющими обрабатывать большие заготовки и соответственно большой массой. Давайте рассмотрим наиболее популярные станки.


Краткое содержимое статьи:

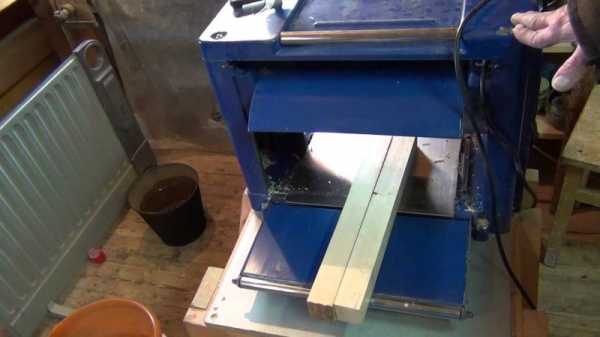

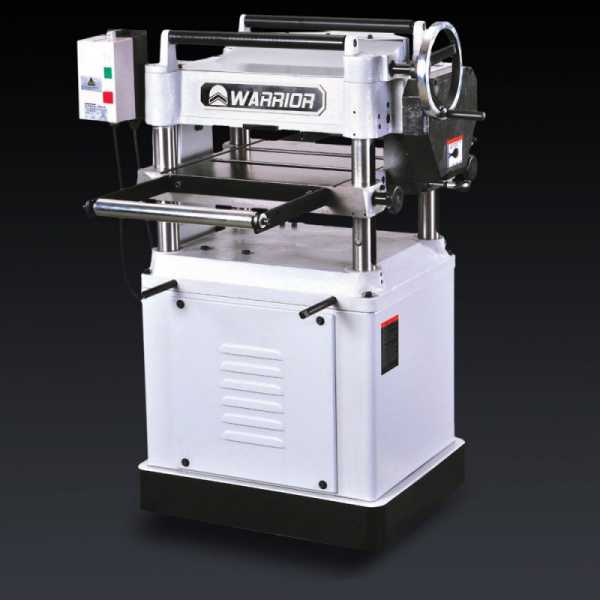

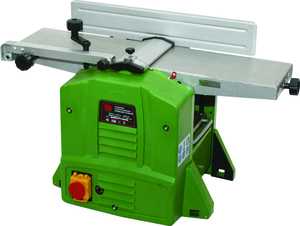

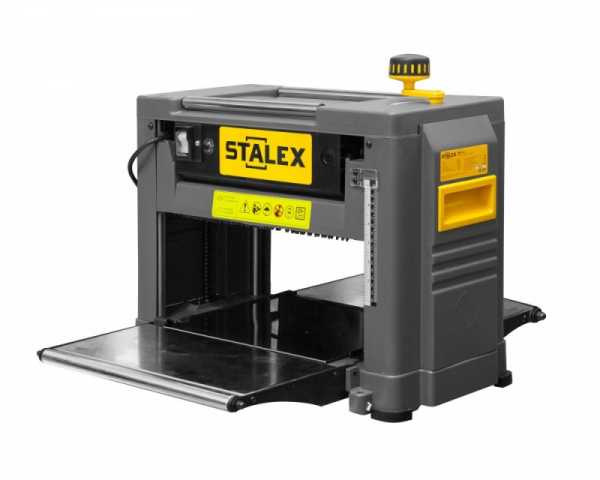

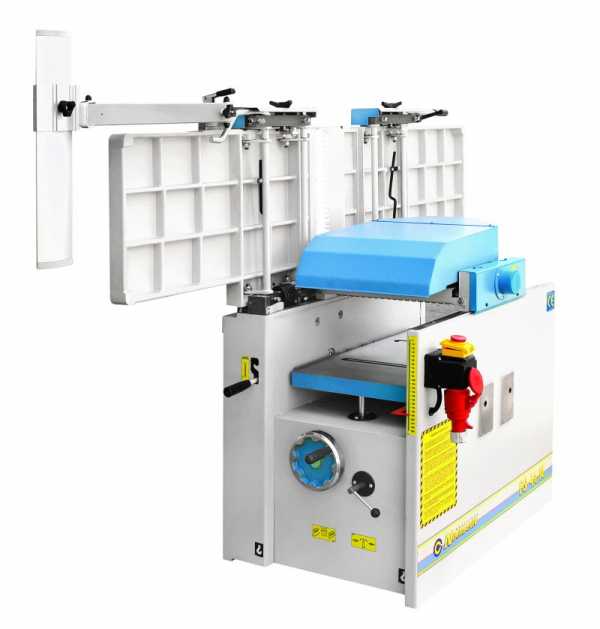

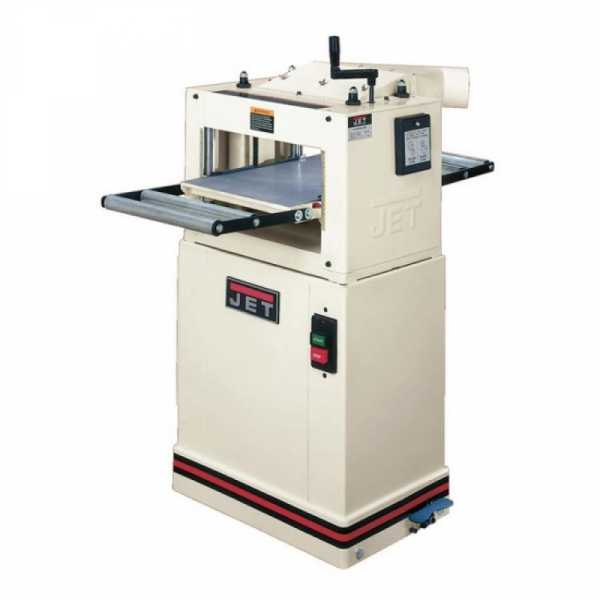

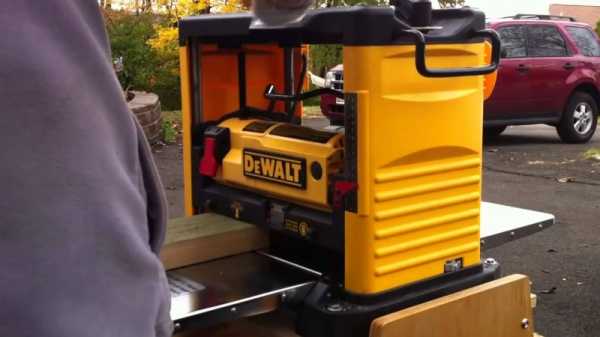

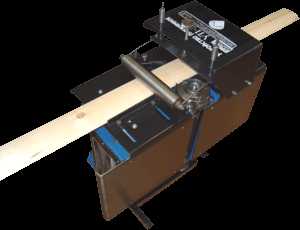

Рейсмусовый станок

Этот станок предназначен для строгания заготовок до нужной толщины в одной плоскости. По сути этот станок представляет собой широкий электрический рубанок, закрепленный на станине. В этом станке обработка дерева осуществляется с помощью вала с ножами.

Заготовка подается на горизонтальный рабочий стол, проходя под рабочим валом с заготовки, с неё снимается тонкий слой материала, в плоскости параллельной основанию. Толщина снимаемого слоя не более нескольких миллиметров

Проходя раз за разом, уменьшается толщина заготовки. Заготовка может направляться в ручном или автоматическом режиме. Основное предназначение этого станка: придание обрабатываемой детали необходимой точной толщины.

Основные технические параметры таких станков: количество одновременно работающих ножей (один или два), потребляемая мощность электродвигателя, число оборотов ножа в минуту, максимальная ширина и высота обрабатываемой детали, размеры стола для подачи материала.

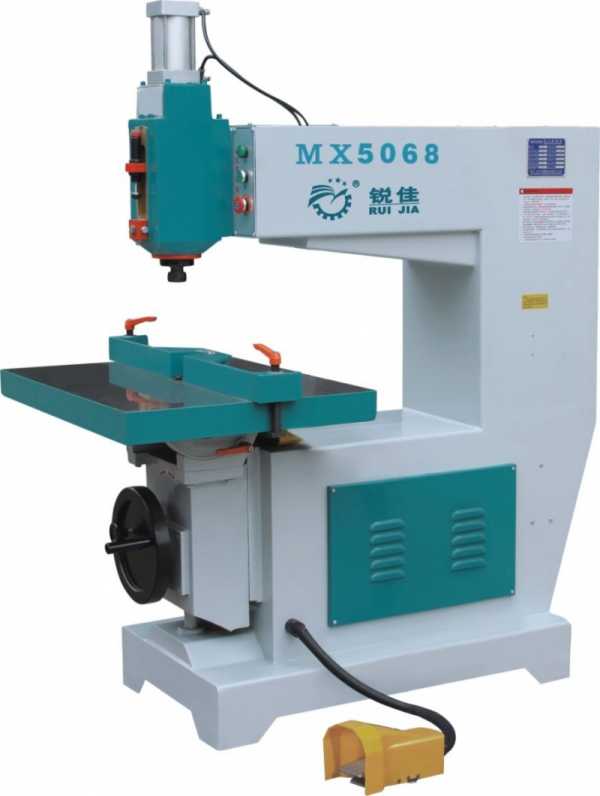

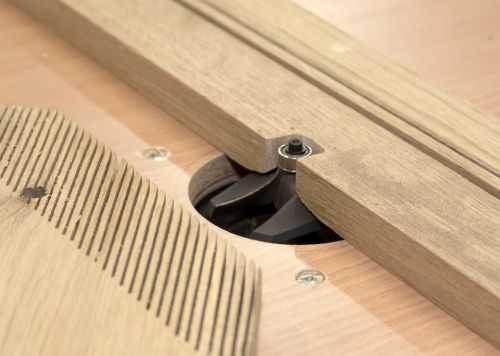

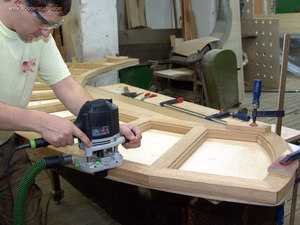

Фрезерный станок по дереву

Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.

Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.


В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.

Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.

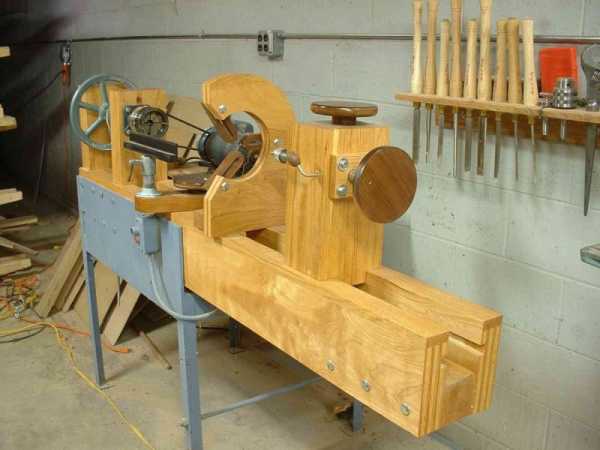

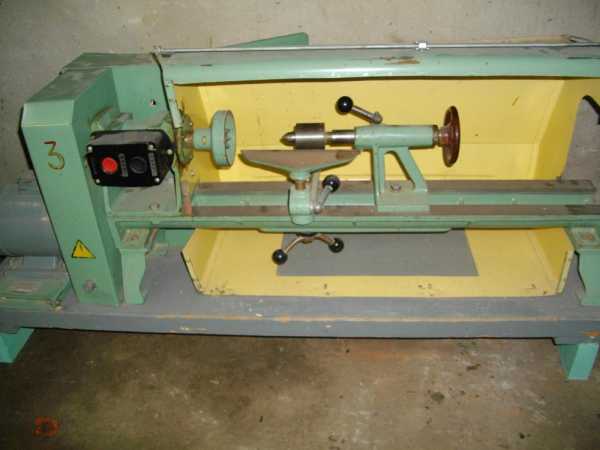

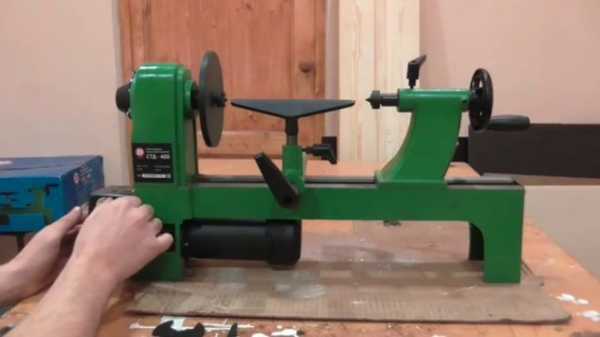

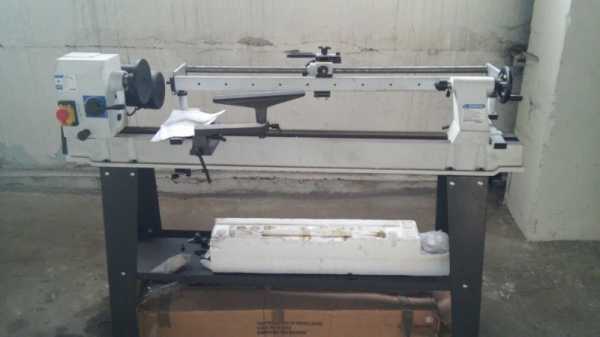

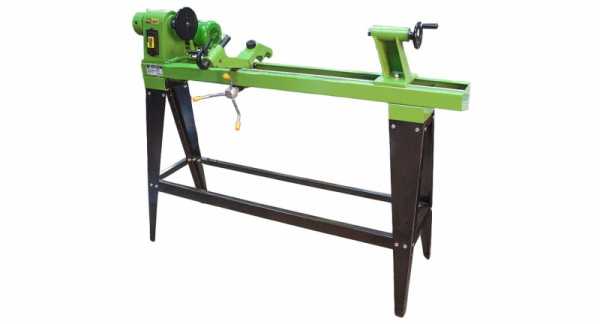

Токарный станок по дереву

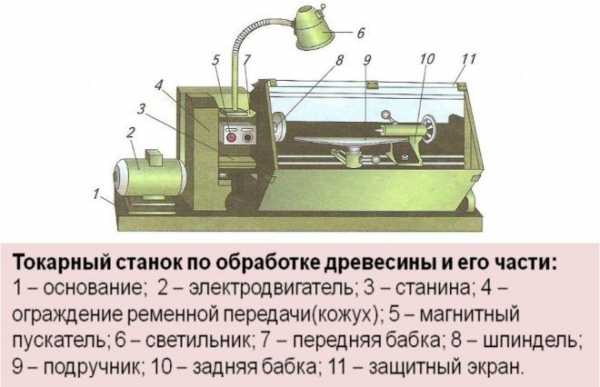

Все узлы токарного станка располагаются на раме или станине. Станок состоит из передней опоры с электродвигателем и передающим валом, задняя опора, используемая для фиксации детали, между ними располагается подпятник, являющийся опорой для резца.

Деталь жестко фиксируется между центрами опор. При креплении необходимо сбалансировать деталь, что бы она была отцентрирована. Деталь крепится в передней бабке. Здесь заготовке придается круговое движение. Задняя бабка удерживает свободный конец заготовки.

Дерево обрабатывается резаком удерживаемым руками. Мастер держит его с опорой на подпятник. Удерживая резак, за один проход снимается не более одного миллиметра.

Основные технические параметры таких станков: скорость вращения заготовки, потребляемая мощность электрического двигателя, максимальные габариты заготовки, вес станка

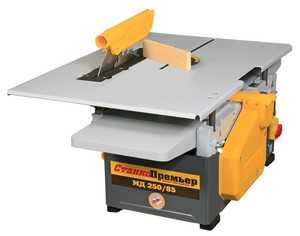

Распиловочный станок по дереву

Основное назначение этого станка состоит в распиловке древесины вдоль или поперек. Станок может обладать различными, сильно разнящимися размерами, которые зависят от размеров и типа обрабатываемых заготовок.


Принцип действия станка одинаков: электродвигатель приводит в движение режущее дисковое полотно, оно разрезает материал в нужном направлении и под нужным углом.

При этом возможны два основных варианта исполнения станка: заготовка неподвижно располагается на столе либо она двигается относительно неподвижного пильного диска (циркулярной пилы).

Основные технические параметры таких станков: минимальный и минимальный размер обрабатываемых заготовок, толщина пила, количество одновременно производимых разрезов, возможность проведения разреза под различными углами, наличие системы пылеудаления, тип подачи: ручная или автоматическая, наличие программного управления, облегчающего работу оператора.

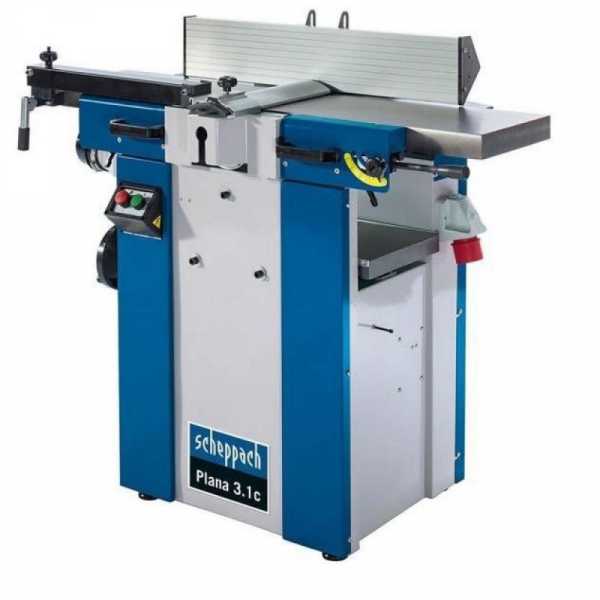

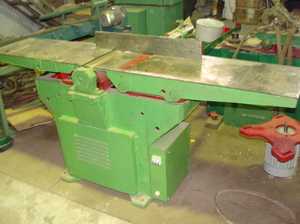

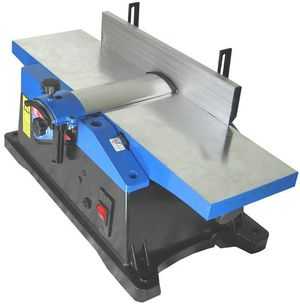

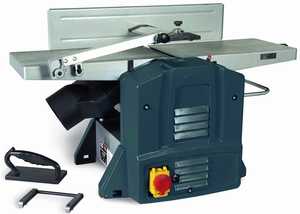

Фото станков по дереву

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

классификация оборудования для деревообработки, обработка дерева

Самые смелые проекты можно воплотить благодаря современным деревообрабатывающим станкам. Они имеют высокую точность и чистоту обработки. Со всем, что трудно сделать при ручной работе легко справятся эти мощные машины. Главное — это правильно выбрать бытовой многофункциональный или узкопрофильный деревообрабатывающий станок.

Классификация оборудования

Узконаправленные устройства способны осуществлять такие операции:

  • пиление;
  • прессовка;
  • строгание;
  • сверление;
  • фрезерование;
  • заточка;
  • шлифовка.

Многофункциональные станки способны совмещать несколько задач одновременно. Ассортимент оборудования для обработки древесины достаточно большой и классифицировать их можно по различным признакам.

По назначению:

  1. Общего.
  2. Специального.
  3. Универсальные.

По характеру перемещения относительно режущего инструмента заготовки:

  • проходные;
  • цикловые.

При выполнении работ по технологическому признаку:

  • без стружкообразования;
  • со стружкой.

По степени автоматизации и механизации:

  • Механизированные.
  • Полумеханизированные.
  • Автоматические.
  • Полуавтоматические.

По типу:

  • круглопильные;
  • ленточнопильные;
  • фрезерные;
  • сверлильные;
  • долбёжные;
  • шипорезные;
  • шлифовальные;
  • токарные.

Все рабочие органы станка делятся на главные, которые выполняют подачу и резание заготовок и вспомогательные. Кроме этого машины оснащены двигательными, передаточными механизмами и опорными элементами.

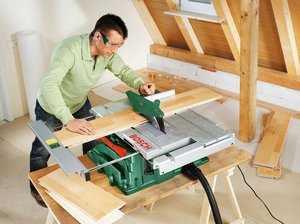

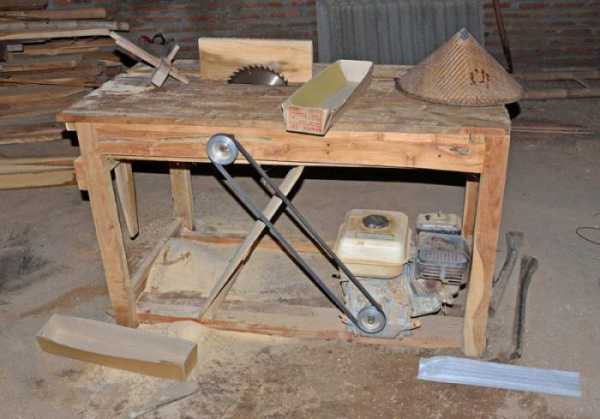

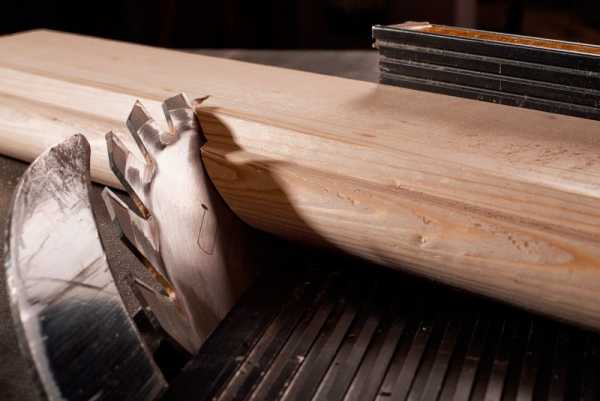

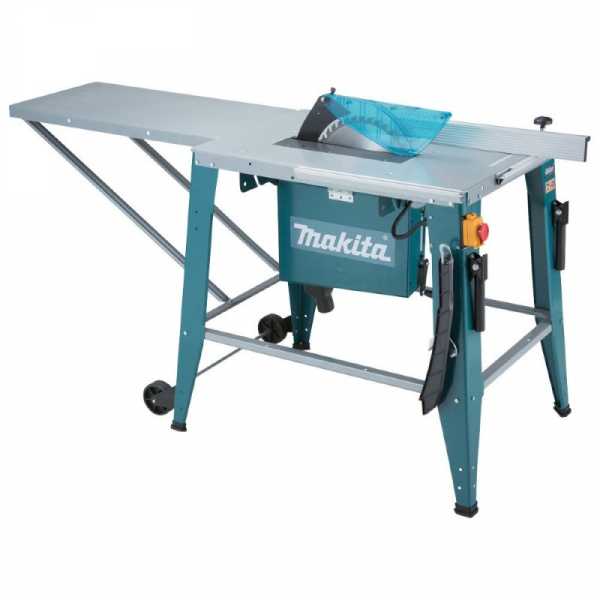

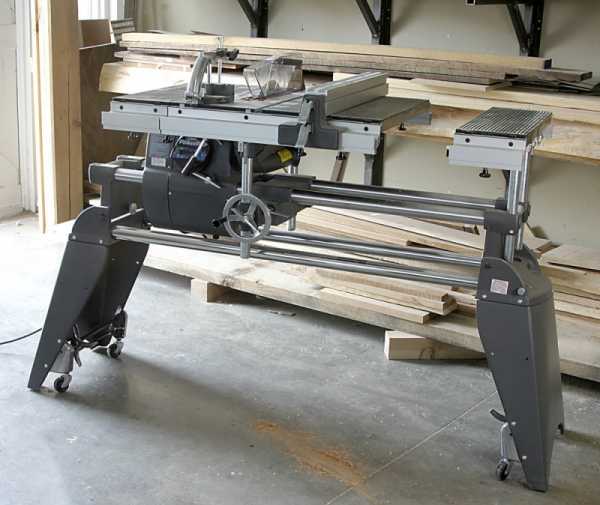

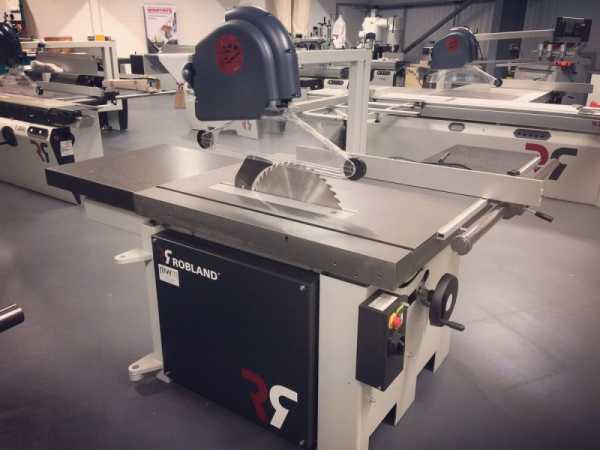

Круглопильные машины

Круглопильный станок — это дисковая пила, которая выступает через прорез в центре рабочего стола. Снабжённый линейками, упорами и направляющими, он применяется, чтобы отпилить по размеру древесину или искусственный материал.

С его помощью можно выполнить поперечный и продольный распил, вывести кромку под прямым углом и под наклоном снять фаску. Это первый станок, который приобретается мастером в мастерскую.

Выпускают пилы с диаметром полотна от 140 мм до 300 мм. Глубина реза заготовки определяется размером выступа полотна над столом.

Полотно можно наклонять от вертикального положения в пределах 45° за счёт легко читаемой градуированной шкалы. В непосредственной близости от полотна делается небольшая съёмная секция для замены диска.

Чтобы не защемить вращающееся полотно за диском крепится расклинивающий нож под разные размеры полотна, который сохранит пропил открытым.

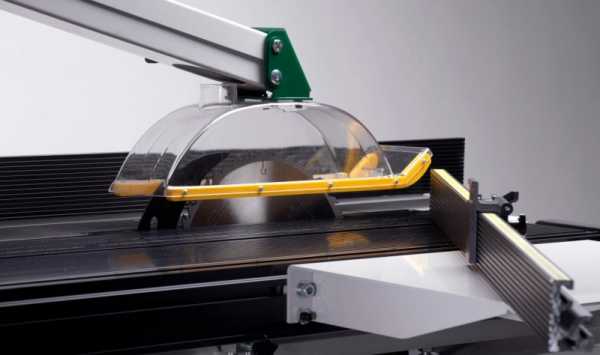

Над полотном навешивается металлическое ограждение, для предотвращения случайного касания рукой пилы. Оно крепится на регулируемом кронштейне или расклинивающем ноже.

Отрезные станки имеют мощные электродвигатели, они способны придавать полотну высокую скорость. Мощный мотор при распиловке плотной и массивной древесины меньше подвержен перегрузкам.

Стол машины должен быть ровным и жёстким. Чем он больше или оснащён секцией расширения, тем большего размера заготовки сможет обработать машина.

Возможности продольной распиловки, когда заготовка перемещается вдоль упора, определяются максимальным расстоянием между полотном пилы и упором.

Для поперечного пиления заготовок и выполнения скосов применяется регулируемый упор. Он перемещается параллельно полотну в прорези стола под углом от 90º до 45º по отношению к направлению волокон или продольной оси заготовки.

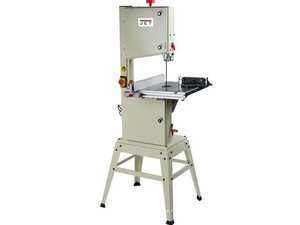

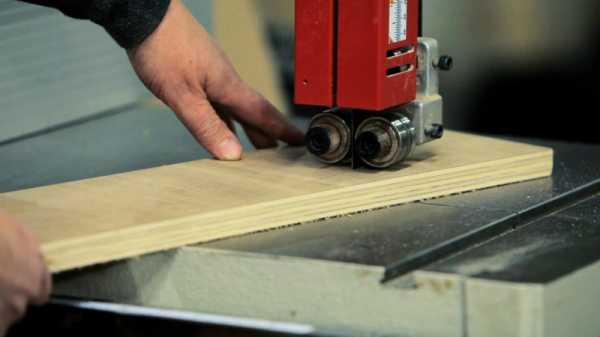

Ленточнопильные устройства

Ленточнопильный станок широко используется при криволинейном пилении. Он легко справится с толстой древесиной, отход опилок минимальный благодаря узкому пропилу. Устройство для домашнего пользования занимает небольшую площадь, довольно лёгкое и относительно бесшумное. О ленточнопильном станке по металлу читайте в этой статье.

Модели таких машин имеют цельную опорную конструкцию или устанавливаются на невысоких подставках.

Для каждой модели выпускаются различные виды металлических полотен, замкнутых в круг. Изготавливаются они из прочной гибкой стали с твёрдой, мелко режущей кромкой с одной стороны. Размер зубьев определяется их количеством в 25 мм длины полотна. Ширина полотна варьируется от 3 мм до 200 мм. От формы зуба зависит возможность либо чистого, либо быстрого пиления.

К дополнительным функциям можно отнести наличие шкалы, которая гарантирует точность распила. Поворот и наклон стола, важные составляющие при фигурных и косых распилах.

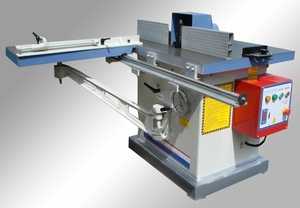

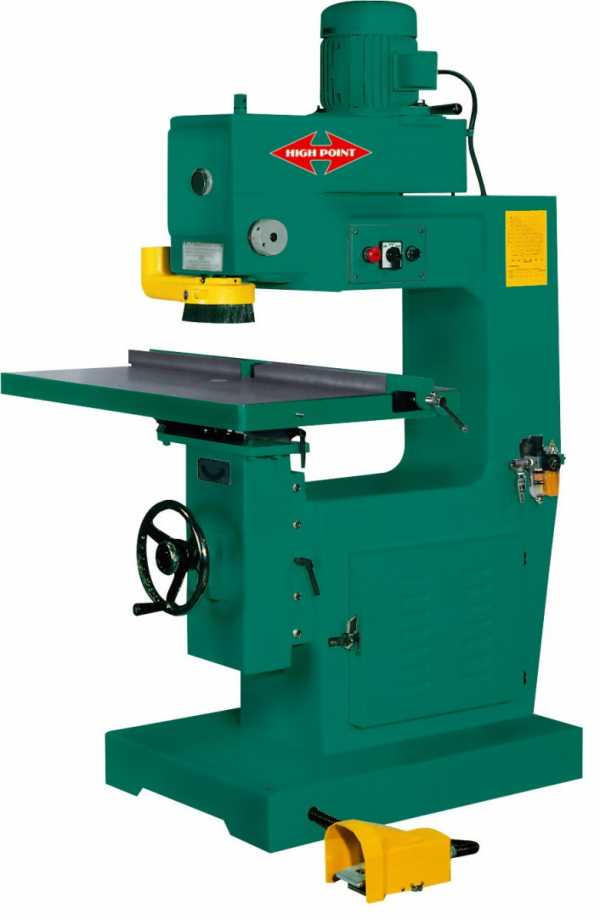

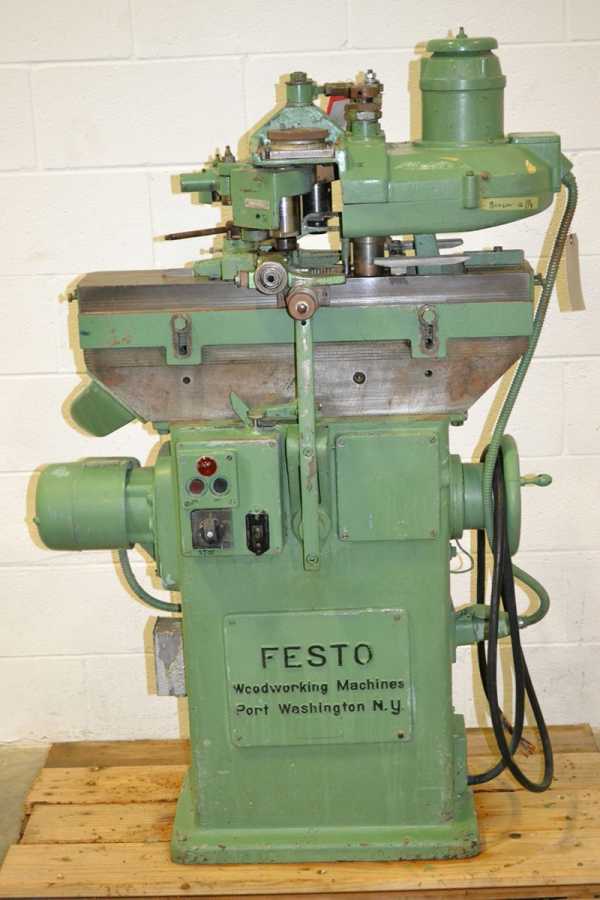

Фрезерные машины

Фрезерный станок применяется для резки деталей из дерева, фрезерования рельефных элементов и профилей, обработки заготовок.

Этот станок не может выполнить работу без фрезы, которая представляет собой насадку различной формы и размера. Их можно разбить на две группы — насадные и концевые фрезы. Для их правильного выбора необходимо сначала определиться с видом работ. Фреза насаживается на шпиндель, который отходит от двигателя.

Исходя из технологических и конструктивных признаков устройства, расположение шпинделя может быть нижним и верхним. От этого зависят виды работ, выполняемые устройствами.

Вращение фрезы является главным движением в таких моделях. Под движением подачи понимается перемещение фрезы относительно заготовки. Для подготовки резания в станке присутствуют вспомогательные движения, такие как настройка, наладка, управление, закрепление детали, её освобождение и т. д.

Группа фрезерных станков обширная — это горизонтально-фрезерные консольные машины, универсальные, широкоуниверсальные, вертикально-фрезерные, бесконсольные, копировально-фрезерные, карусельно-фрезерные и барабанно-фрезерные.

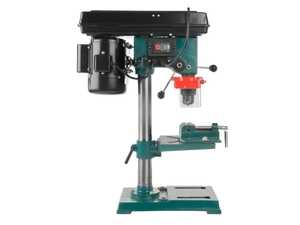

Сверлильные устройства

Для сверления с высокой производительностью и в напряжённых режимах в домашней мастерской, предназначен сверлильный станок. Шпиндельная бабка машины смонтирована на жёсткой металлической стойке-колонне. В неё входит патрон под сверло, механизм привода и электродвигатель.

Патрон имеет три самоцентрирующихся кулачка и рассчитан на свёрла с хвостиками. Устройства оснащаются асинхронными электродвигателями. Перестановка приводного ремня по набору шкивов меняет скорость машины в диапазоне 4—5 значений, от 450 об/мин до 3 тыс. об/мин.

Вылет сверла должен быть как можно больше. Это расстояние между стойкой и центром рабочего стола или сверлом.

Вертикальным ходом патрона определяется максимальная глубина отверстия. Максимальный ход патрона от 50 мм до 90 мм. Регулятором глубины устанавливается глубина сверления.

Патрон станка для предотвращения травмы закрывается ограждением. Для станка потребуется набор высококачественных спиральных и центровых спиральных свёрл до 10 мм в диаметре.

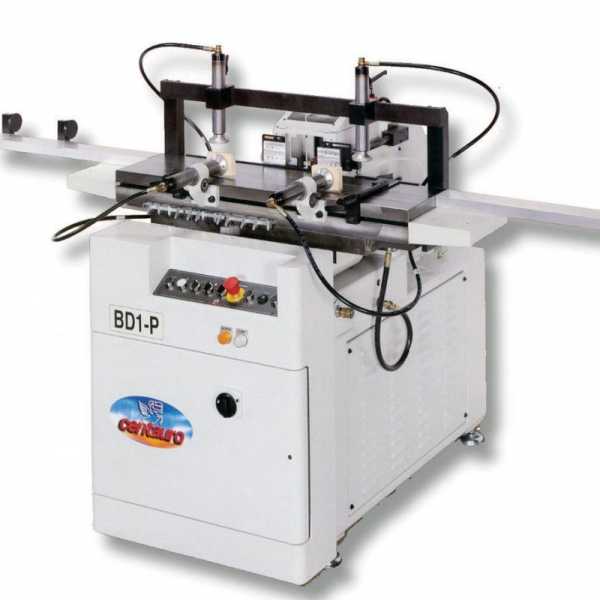

В группе сверлильных машин большое разнообразие моделей — это вертикально-сверлильные, одно- и многошпиндельные полуавтоматические, одностоечные кардинально-расточные, радиально-сверлильные, расточные, алмазно-расточные, горизонтально-сверлильные и прочие. Каждый из этих станков имеет своё предназначение.

При помощи сверлильных устройств делают сквозные и несквозные отверстия высокой точности, выполняют операции зенкерования, рассверливания, фрезерования и другие. Обзор сверлильных мини-станков можно посмотреть здесь.

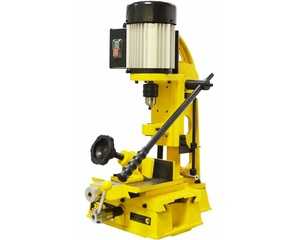

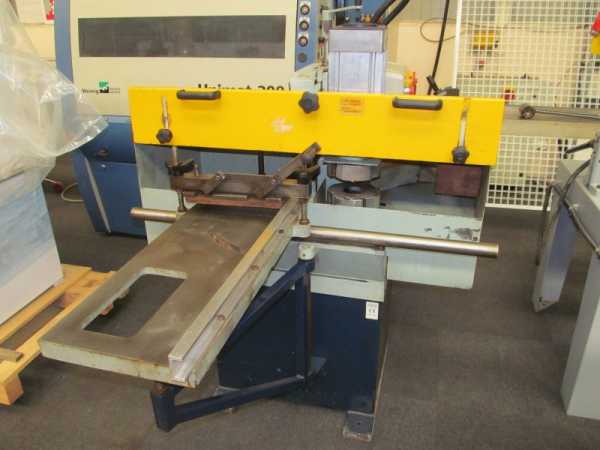

Долбёжные машины

Станки, предназначенные для образования различных размеров и форм пазов, называются долбёжными. Их можно применять для создания необычной формы профиля или снятия слоя древесины.

Схема долбёжного станка напоминает сверлильные модели. Принцип их работы зависит от комплектации оборудования.

Основные особенности устройства:

  1. Специальная цепь. Она состоит из отдельных звеньев, соединённых между собой шарнирами. Каждое звено — это заточенный фрезерный зуб.
  2. Основные узлы. С их помощью передаётся движение и корректируется процесс обработки. Цепь движется по специальной направляющей планке, удаляя дерево. Чтобы изменить сечение отверстия, нужно менять цепь.

Такие агрегаты устойчивы к нагрузкам и имеют большой срок эксплуатации. Долбёжное оборудование для деревообработки в домашних условиях довольно дорогое.

Его целесообразно использовать на промышленных предприятиях с серийным производством готовой продукции. Поэтому деревообработка в домашних условиях возможна при помощи долбёжного приспособления, которое устанавливается на машины другой специализации.

Шипорезные устройства

В столярном и мебельном производстве широко применяется такой станковый агрегат, как шипорезный станок. Эти машины применяются при изготовлении паркета, с их помощью можно обрабатывать напольные доски, древесно-стружечные плиты, калиброванные деревянные щиты.

Основное назначение агрегата — это сращивание заготовок по всей длине. В торцах деталей устройством нарезаются шипы, которые обрабатываются клеем, а затем направляются в прессы. Шипорезные модели могут быть односторонние и двухсторонние. На двухсторонних устройствах шип за один проход нарезается с двух концов. Шиповые соединения бывают круглые, ящичные, овальные и ласточкин хвост.

Основным рабочим инструментом машины являются пилы и фрезы. Дополнительно устройство может оснащаться удлинителем рабочей поверхности и прижимным пневматическим механизмом.

Шипорезные станки целесообразно применять на крупных производственных предприятиях с серийным производством. Для небольших мастерских или в домашних условиях оптимальным будет применение фрезерных станков, оснащённых шипорезной кареткой.

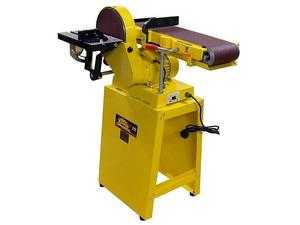

Шлифовальные станки

Шлифовальные машины применяются для отделки широких плоских панелей и досок. На них располагается шлифовальная лента, круг, рабочая поверхность и упор.

Вертикально расположенный металлический диск, покрытый наждачной бумагой, используется для шлифования закруглённых или прямоугольных концов на заготовке, а также для обработки скосов. Абразив на бумажной основе приклеивается к диску специальным клеем.

Для шлифования длинных кромок или сторон заготовки используют шлифовальную ленту, натянутую между двумя металлическими валиками. Обычно лента расположена горизонтально, а заготовка фиксируется поперечным упором, но ленту можно поставить и вертикально.

Существуют станки барабанного типа. Они применяются для шлифования щитов, досок, реек и других длинных плоскостей. С их помощью поверхности придаётся нужная шероховатость.

Применение шлифовальных машин позволяет освободить деревянную поверхность от неровностей и шероховатостей. С их помощью можно обработать детали, отрезать по заданному размеру деталь.

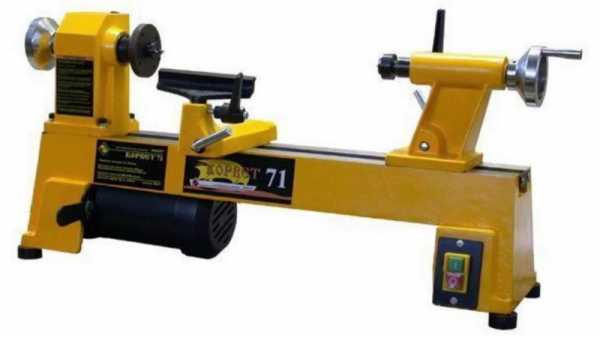

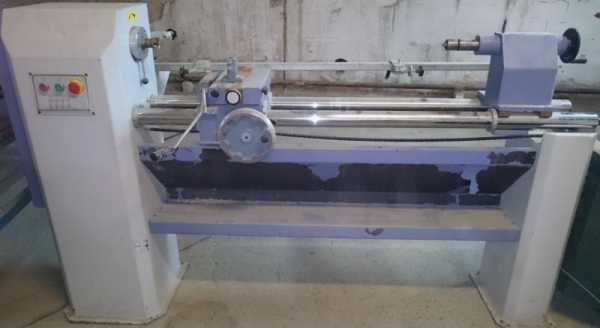

Токарные агрегаты

Широкий спектр различных задач может выполнить токарный станок. Он применяется при обточке, нарезании резьбы, сверлении, обработки торцов и создании пазов. С его помощью можно изготовить детали и элементы мебели. О токарных мини-станках читайте здесь.

Существуют промышленные устройства, для небольших производств и бытовые. К основным видам такого оборудования можно отнести винторезный, револьверный, карусельный, многорезцовый станок. У каждого из них свои предназначения.

При помощи таких машин, возможно, осуществлять нарезку и зачистку материала. Принцип работы — это постепенное при помощи станка и стамески снятие стружки с изделия. Элементами этого устройства являются станина, передняя и задняя бабки, электродвигатель.

Инструкция работы на этом оборудовании начинается с отбора пиломатериалов. Не рекомендуется брать в работу древесину с сучками, пониженной или повышенной плотности. Важно, чтобы заготовка была нарезана необходимых размеров. После подготовки пиломатериала можно приступать к его обработке.

Готовую деталь шлифуют, не снимая её со станка. Каждый владелец мастерской или гаража сам подбирает для себя его оснащение. Одни приобретают универсальные бытовые станки, примером могут быть станки СУБД-4, БЕЛМАШ СДМ-2200, Муравей СД-3−02 и другие. Кто-то делает приспособления и самодельные станки самостоятельно.

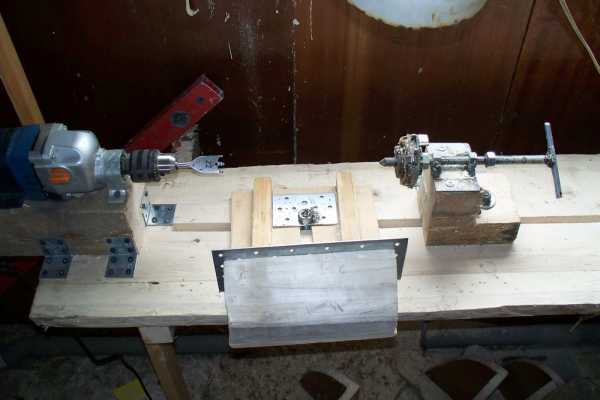

Чтобы изготовить деревообрабатывающий станок своими руками для домашней мастерской, в первую очередь важна идея, а уже потом подробное описание оборудования, чертежи, схемы, видеоинструктажи опытных мастеров и комплектующие. О том, как выбрать деревообрабатывающий станок для домашней мастерской, можно узнать в данной статье.

Не обойтись в мастерской и без станков по металлу. Так, при создании фрезерного станка по металлу для домашней мастерской размеры оборудования нужно подогнать под размеры помещения.

Обустраивать мастерскую лучше в отдельном помещении. Шум от работы самодельных станков не должен никому создавать дискомфорт.

obrabotkametalla.info

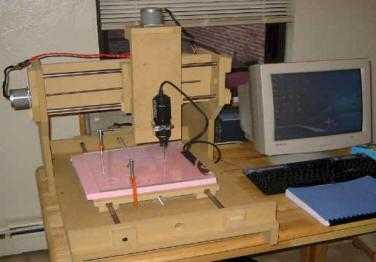

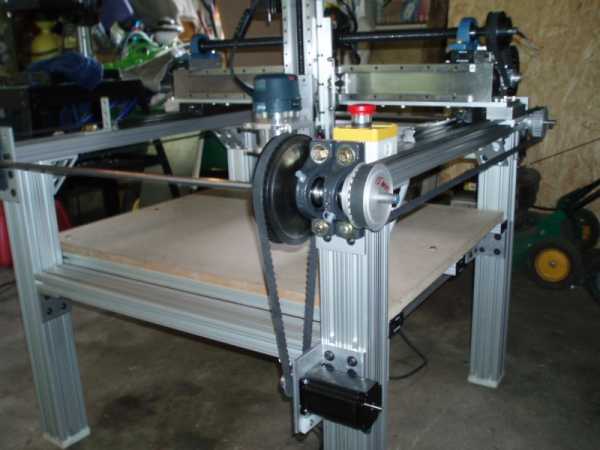

Станки по дереву для домашней мастерской с ЧПУ своими руками

Выбирая станки по дереву для домашней мастерской, каждый мастер должен строго ориентироваться на собственные потребности и особенности работ, которые ему предстоит выполнять своими руками.

Содержание статьи

Классический набор

Фото деревообрабатывающего станка для домашней мастерской

Для работы по дереву существуют различные станки, позволяющие работать своими руками или выполняющие все операции автоматически за счет ЧПУ.

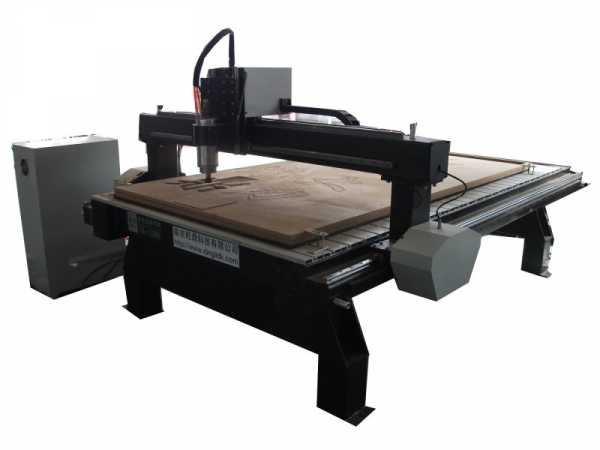

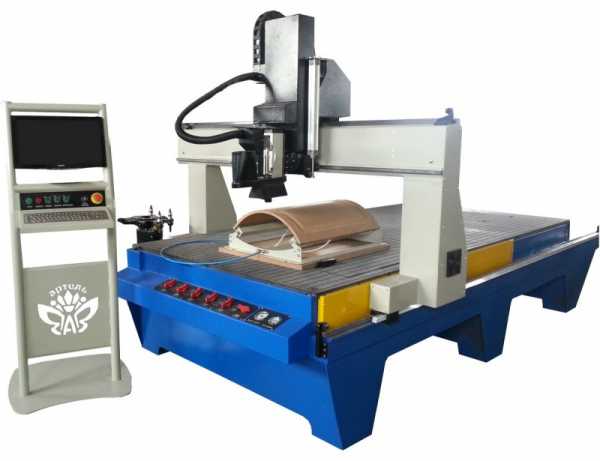

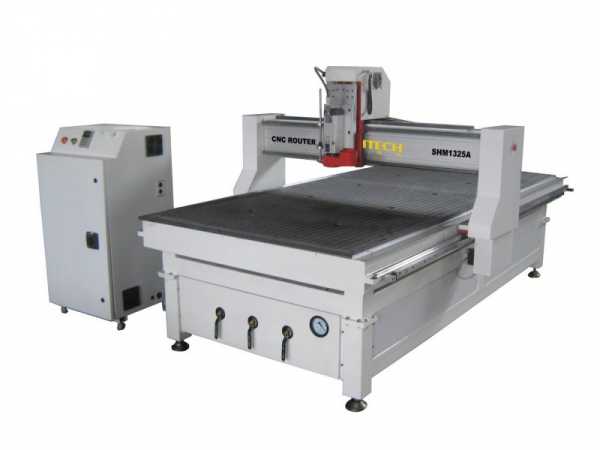

Нужно заметить, что оборудование с ЧПУ, то есть числовым программным управлением, являются более дорогими альтернативами традиционных решений. При этом ЧПУ освобождает мастера от целого ряда лишних забот. Чтобы выполнить работу по дереву, достаточно задать необходимую программу через модуль ЧПУ, после чего станки будут самостоятельно обрабатывать заготовки.

Кто-то ценит ЧПУ за их автономность, другие в меньше мере доверяют электронике, предпочитая делать все своими руками. В традиционной набор для домашней мастерской обычно входят следующие станки:

  • Отрезные;
  • Шлифовальные;
  • Токарные.

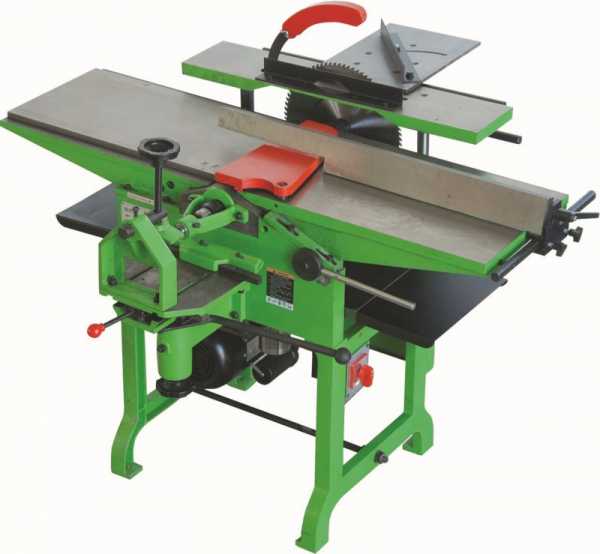

Отдельная категория — это многофункциональные деревообрабатывающие станки. Но их недостаток в том, что они не рассчитаны на массовое производство и активную эксплуатацию. Потому они подойдут исключительно для гаражного использования при обработке ограниченных по габаритам деревянных заготовок.

Для полноценной же домашней мастерской рекомендуется собрать несколько узкоспециализированных станков, каждый из которых сумеет четко и качественно выполнять поставленные перед ним задачи.

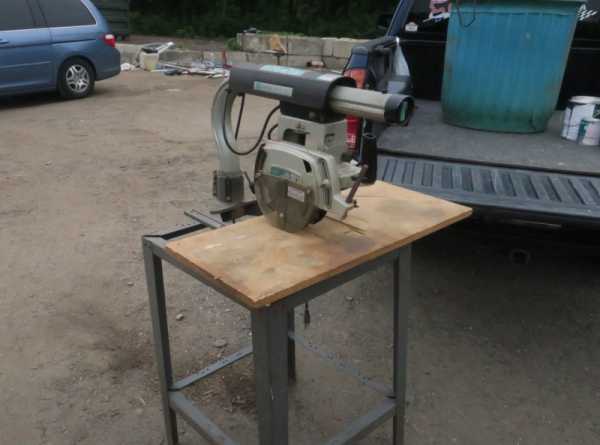

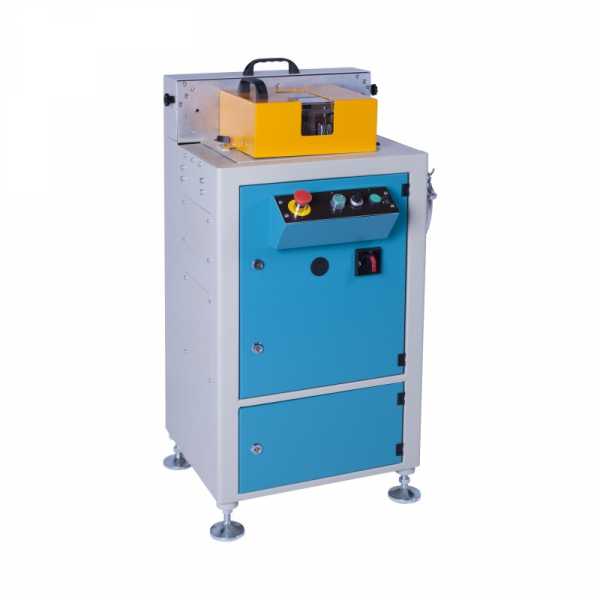

Отрезные станки

Устройство сверильного станка для домашней мастерской

Наиболее распространенным мероприятием при работе по дереву является отрез изделий требуемой длины. Яркий пример — распил досок, бруса, бревен.

Дадим несколько рекомендаций относительно выбора отрезного станка для работы по дереву своими руками в условиях домашней мастерской.

  1. Если предстоит работа по дереву крупных размеров, оптимальный вариант — это станки пилорамы. Ничто в этом плане не заменит дисковые агрегаты.
  2. Точные деревообрабатывающие мероприятия предусматривают использование электрического лобзика. Он позволяет изготавливать детали сложных конфигураций. Лобзики делятся на стационарные и ручные. Стационарные подойдут для работы по крупному дереву и изделий из него, а мобильные отлично проявят себя при обработке небольших деталей.

Чтобы подобрать оптимальный вариант деревообрабатывающего отрезного станка, опирайтесь на три основополагающих правила:

  • Размеры обрабатываемых заготовок. Особенно важно учитывать длину, толщину, ширину и высоту древесины;
  • Способ обработки. Вам может потребность станок для простого отрезания частей заготовки, либо пригодятся станки для точечной вырезки и получения сложных форм изделия;
  • Порода древесины. Не всякие отрезные станки способны справиться с распилом по твердому дереву. Но и слишком мощные устройства не имеет смысла покупать, если вам предстоит работать только с мягким деревом или тонкими материалами.

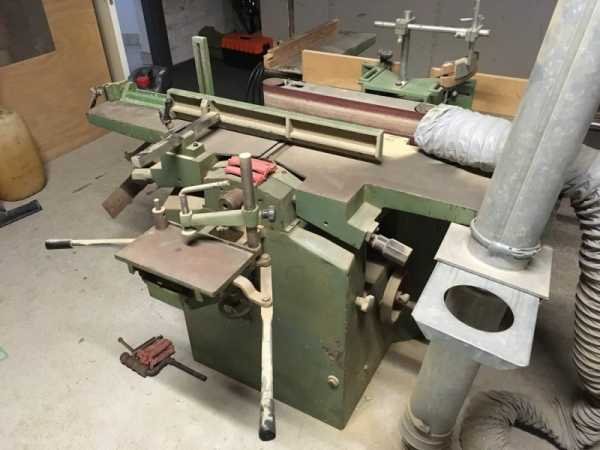

Довольно распространенное решение — это комбинированные станки. Они могут оснащаться модулем ЧПУ или быть без него. Вне зависимости от наличия блока ЧПУ, подбор комбинированного оборудования должен основываться на поиске оптимального набора комплектующих. Зачем приобретать станок, половину функций которого вы использовать не будете?!

Шлифовальные устройства

Когда отрезные станки завершили свою часть работы, вам необходимо своими руками придать заготовкам необходимую ровность, удалить все заусенцы и пр. Для этих целей в домашней мастерской должен присутствовать шлифовальный станок по дереву.

Принцип работы шлифовального станка заключается в том, что абразивные элементы воздействуют на поверхность обрабатываемой заготовки. Да, в некоторых случаях проще обойтись наждачной бумагой. Однако если в домашней мастерской планируются серьезные работы и производство мебели, дверей или других изделий, придется раскошелиться на покупку полноценного станка.

Среди домашних мастеров наибольшим спросом пользуются два типа деревообрабатывающих шлифовальных станка:

  • Ленточный;
  • Рейсмусовый.

Рассмотрим их отдельно.

Ленточный

Комбинированные ленточные агрегаты для шлифования по дереву отличаются повышенной функциональностью. Конструкция включает пару валов, на которых располагается абразивная лента. За счет этого станки способны обработать изделия больших размеров.

Выбирая ленточные станки для шлифовки по дереву, обращайте внимание на его основные характеристики:

  • Толщина ленты, которая может использоваться для деревообработки. Причем важно знать максимальное и минимальное значение;
  • Регулируемость оборотов. Некоторые станки обладают возможностью регулировать своими руками скорость вращения абразивной ленты. Но у ряда агрегатов такой функции нет. Ее наличие позволит более качественно выполнять работу;
  • Возможность изменения плоскости шлифовки. Такой функционал актуален для случаев, когда в домашней мастерской приходится сталкиваться с заготовками нестандартных параметров.

Шлифовка — это просто снятие тонкого слоя. Но такие станки являются незаменимыми атрибутами полноценной мастерской.

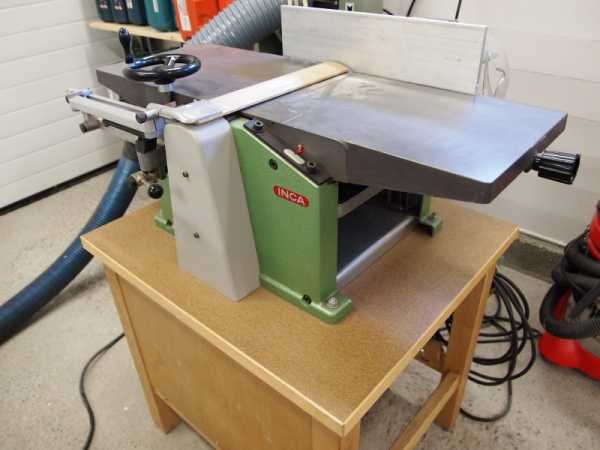

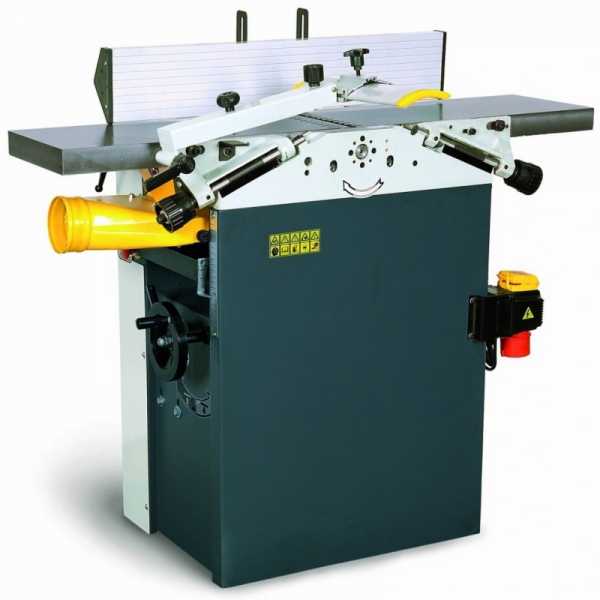

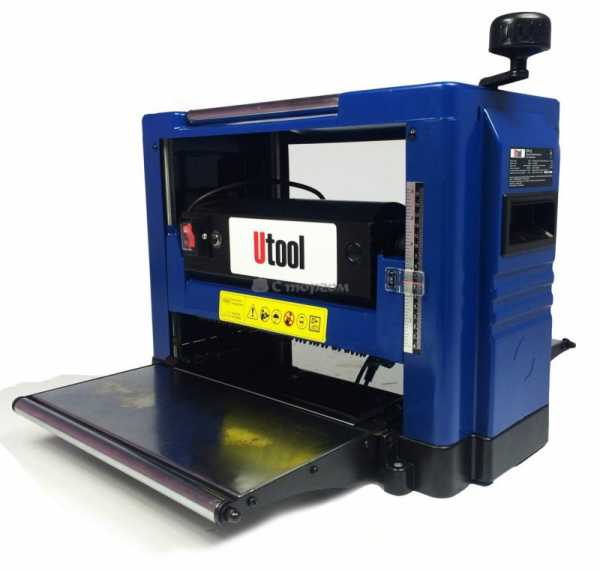

Рейсмусовый

С его помощью создается ровная поверхность реек, досок, которые имеют небольшие искривления. В домашних мастерских подобные агрегаты по дереву встречаются очень часто.

Основа конструкции рейсмусового станка — это вал и режущая кромка на нем. Если агрегат позволяет регулировать уровень возвышения вала над рабочим столом, вы имеете дело с отличным экземпляром.

Чтобы получить устройство требуемой производительности и высоким уровнем безопасности при работе своими руками, учитывайте следующие нюансы выбора:

  • Агрегат должен иметь прижимную конструкцию. Так вы легко своими руками зафиксируете заготовку;
  • Ширина и длина стола должны обеспечивать возможность работать с вашими деталями;
  • Меняя режимы работы, что становится возможным за счет наличия узла регулирования, вам удастся осуществлять шлифовальные операции широкого спектра.

Токарные агрегаты

Если при работе по дереву в мастерской вам предстоит придать заготовке круглую или овальную форму своими руками, без токарного оборудования вам не обойтись.

Токарные установки — это средства для комплексной деревообработки.

  1. Приобретая устройство для собственной мастерской, рекомендуем отдавать предпочтение комбинированным моделям, которые включают в себя несколько функций одновременно.
  2. Выбирать версию с ЧПУ или без него, дело лично каждого мастера. ЧПУ расширяет возможности станка и обеспечивает его автономию. Но некоторые операции все же требуют работы с заготовками своими руками.
  3. Обратите внимание на электродвигатель. Оптимальные параметры его мощности 1-1,5 кВт.
  4. Первый этап обработки изделия на токарном агрегате — это снятие верхнего слоя. Это позволяет проверить, есть ли на детали дефекты и устранить их по мере необходимости.
  5. Далее придается первичная форма будущего изделия.
  6. Завершает операцию финишная обработка. Но и после нее может потребоваться шлифовальный аппарат.

Каждый этап деревообработки требует наличия определенного вида инструмента. Потому оснащение мастерской — это индивидуальный процесс.

tvoistanok.ru

характеристики и изготовление своими руками станков для домашней мастерской

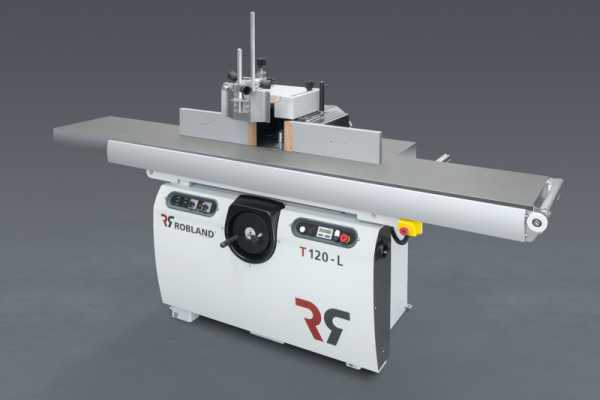

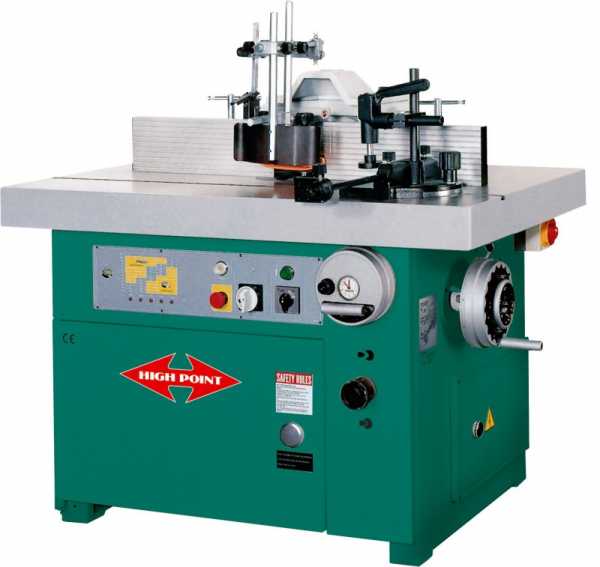

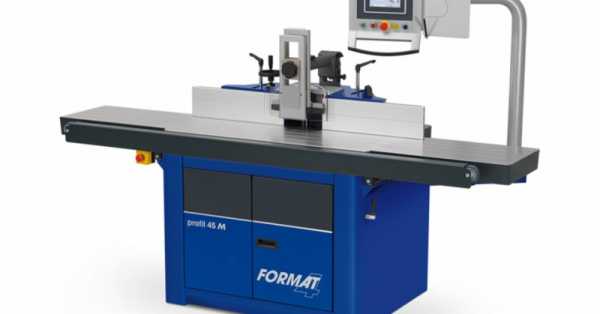

Для плоской, профильной и фасонной обработки дерева используются фрезерные станки. Обработка изделий на таком оборудовании осуществляется с помощью фрезы. Для своей мастерской домашние мастера, которые часто изготавливают изделия из дерева, выбирают малогабаритные фрезерные станки. Такие устройства не занимают много места и легко справляются с поставленными задачами. Зная их характеристики, можно без проблем выбрать для своей домашней мастерской функциональное и особенное оборудование.

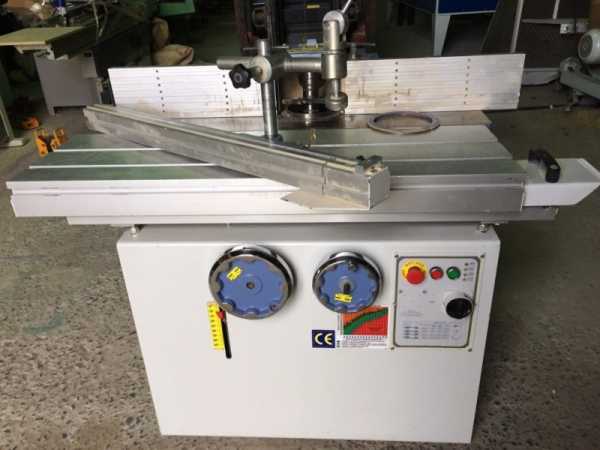

Конструкция фрезерного станка по дереву

Оборудование для обработки древесины состоит из основных рабочих частей:

  1. Компактной станины.
  2. Рабочего стола.
  3. Большой мощности электродвигателя, который рассчитан на вращение фрезы в 12-24 тысячи оборотов в минуту.
  4. Режущего инструмента.
  5. Суппорта, который можно регулировать, то есть опускать и поднимать.
  6. Вала-шпинделя, закрепленного на суппорте под рабочим столом.
  7. Вставного шпинделя.
  8. Направляющих деталей в виде линейки и планки.

Немаловажное значение для бытовых станков по дереву имеет мощность двигателя. Обычно на оборудование для домашних мастерских устанавливаются электромоторы с мощность в 1,5 кВт. Однако если устройство будет эксплуатироваться в режиме постоянной нагрузки, то выбор лучше остановить на станке, который оснащен двигателем мощностью в 1,8 или 2,0 кВт.

Так как скорость вращения фрезы напрямую зависит от ее величины, станок должен быть оснащен регулятором оборотов. Во избежание перегрева скорость вращения крупных фрез не должна быть слишком большой.

Верхний конец вала-шпинделя проходит через отверстие стола, и на нем закрепляется режущий инструмент и вставной вал.

Специальные пазы, присутствующие на станке, предназначены для того, чтобы крепить на нем упоры.

Современное оборудование по дереву оснащено механизмом, с помощью которого регулируется глубина фрезеровки. Режущее устройство по высоте может быть зафиксировано в любой точке, в это время станок на двух вертикальных направляющих скользит вверх и вниз. Для часто повторяющихся работ существует трехпозиционный ограничитель, на который фрезер опускается и фиксируется. Более тонкая регулировка по высоте осуществляется с помощью дополнительного винтового упора.

На каждом устройстве для обработки дерева устанавливается специальный упор, с помощью которого фрезерование ограничивается на необходимом расстоянии от края заготовки. Такой механизм движется по двум закрепленным в основании стенка горизонтальным штангам. Фиксируется упор двумя винтами.

Разновидности фрез

В качестве режущего инструмента на фрезерном станке по дереву выступают фрезы, которые могут быть двух типов:

  1. Концевые фрезы предназначены для фрезерования канавок, пазов и прорезей «ласточкин хвост». Они подразделяются на полукруглые, цилиндрические и остроконечные, которые заточены под определенным углом.
  2. Опорный инструмент способен обработать прямые, угловые или фасонные края заготовки. Разновидностей таких фрез может быть очень много. Диаметр головки инструмента начинается от 4 мм, и заканчивается 30 мм. На конце опорной фрезы может быть ограничительное кольцо или шариковый подшипник. Они ограничивают прижим режущей кромки к обрабатываемому материалу. Это позволяет использовать специальные многоразовые шаблоны, которые изготавливаются из твердого материала. Может быть использовано оргстекло, алюминий, текстолит или многослойная фанера.

Советы по выбору фрезерного станка для дома

Выбрать станок по дереву достаточно сложно, поэтому предварительно рекомендуется изучить его конструкцию, посоветоваться со специалистами, почитать отзывы владельцев. Только после этого можно выбрать оборудование, которое будет подходить для ваших условий.

В первую очередь, при выборе необходимо определиться какая именно работа будет производиться на фрезерном станке. Ведь если он нужен будет только для разовых несложных работ, то тогда хватит легкого фрезера. А для того, кто хочет, например, заниматься сборкой мебели, понадобится приобрести модель среднего или даже тяжелого образца.

Выбирая для своей мастерской фрезерный станок по дереву, стоит обратить внимание на его качество. Не рекомендуется вестись на дешевое оборудование от неизвестных производителей. Такие станки быстро ломаются, а починить их будет достаточно сложно или вообще невозможно.

Качественное бытовое оборудование выпускают компании Бош, Макита, Интерскол и другие. Конечно, фрезер от этих производителей будет стоить дороже китайской подделки, но прослужит он долго и быстро окупиться.

Стоит отметить, что можно не покупать фирменную продукцию, а сделать фрезерный станок своими руками.

Самодельный фрезерный станок по дереву

Полноценное устройство для обработки дерева своими руками можно сконструировать с минимальными затратами. Запчасти для него лучше приобрести в специализированном магазине. С помощью такого агрегата можно будет вырезать модели, фрезеровать детали, делать гравировки различных поверхностей.

Выбор и подготовка рамы

На раму в горизонтальном положении будет монтироваться оборудование, поэтому для нее можно выбрать:

  1. Металлическую трубу, которая будет отличным несущим элементом.
  2. Раму с U -образным коленом, чтобы усилить всю конструкцию.
  3. Прочную сваю, которая поддерживает Z -ось. Опять же можно взять водопроводные трубы, состыковав их с помощью герметика.

Направляющие и Х-образная платформа

Для удобного перемещения режущего инструмента необходимо установить направляющие. Для этого в строительном магазине можно приобрести алюминиевые направляющие с выемкой. А именно – U -образные детали, ширина которых должна быть в 19 мм. В месте их стыка следует положить шайбу.

Для получения подвижной Х-образной платформы шаговый двигатель на четверть длины присоединяется к валу электрического двигателя.

Основа самодельного фрезерного станка

Основа самостоятельно собранной конструкции должна быть надежной. Для ее изготовления необходимо:

  1. Зафиксировать на раме кусок прочного пластика или металла.
  2. Приобретенный в специализированном магазине подшипник зафиксировать на куске алюминия и вкрутить в него пятимиллиметровую стяжную гайку.

Подшипник зафиксирует Х-образную платформу, а гайка даст возможность по платформе двигать мотор. Перед установкой гайку и направляющие рекомендуется смазать машинным маслом.

Y -образная платформа и Z -ось

По своей конструкции Y -образная платформа похожа на Х-образную, однако, повернута она должна быть на 90 градусов. Чтобы платформа была подвижной, ее рекомендуется делать из прочного материала и U -образного профиля. Также не стоит забывать установить стяжную гайку и подшипник.

Работы по созданию Z -оси аналогичны с созданием вышеописанных платформ. На такой оси должны быть установлены четыре стойки, на которых будет размещаться мотор. Платформа должна перемещаться по вертикали, поэтому на концы направляющих необходимо установить роликовые подшипники.

Все элементы конструкции собраны, теперь осталось закрепить в Z -платформе двигатель, и всю конструкцию установить в раму. Затем электрический двигатель подключается к контроллеру, и на ПК запускается программное обеспечение.

Собранный своими руками бытовой фрезерный станок готов к эксплуатации. С его помощью можно:

  • обрабатывать заготовки в трех координатных плоскостях;
  • обрабатывать деревянные детали с ювелирной точностью.

Заметно расширяет функционал станка управление компьютером. Для улучшения параметров обработки следует проверить, чтобы все направляющие были установлены ровно и крепко, а подшипники хорошо закреплены.

Верой и правдой в течение многих лет прослужит качественное фирменное оборудование по дереву или самодельный фрезерный станок для домашней мастерской. Главное, выбрать именно тот агрегат, который подойдет для выполнения необходимых видов работ.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Токарные станки по дереву для домашней мастерской

С давних времен человек испытывает страсть к обработке древесины. И если пару веков назад для получения качественного продукта, соответствующего всем требованиям княгини или князя (а только они могли позволить себе такую роскошь), мастер должен был несколько десятков часов обрабатывать изделие для того, чтобы оно достигло круглой формы. Понятно, что цена такой работы была просто огромной, а сам процесс чрезвычайно долгим и трудным.

В современном мире все изменилось после изобретения токарного станка по дереву. По внешнему виду он имеет сходства с обычным токарным станком, используемым для обработки металла, но присутствуют существенные отличия. Например, последний имеет функцию автоматической подачи резца к заготовке, тогда как, в деревообрабатывающем станке все операции выполняются вручную. Конечно же, главное отличие заключается в мощности, для дерева используются двигатели с пониженными характеристиками, которые позволяют уменьшить вес оборудования.

Если вы решили заняться обработкой древесины, то без этого устройства вам придется туго. Поэтому первым шагом к творчеству либо бизнесу станет приобретение токарного станка. Домашние приборы обладают такой же функциональностью, как и профессиональные модели, но занимают мало места и издают меньше шума.

Характеристики станков по дереву

Токарный деревообрабатывающий станок, пусть и любительский, позволяет изготавливать из древесины различные сувениры, мебель, посуду, наносить резьбу и многое другое.

Посуда и кухонные аксессуары

Спектр возможностей ограничен только фантазией и техническими характеристиками. Практически все станки позволяют заниматься обработкой деталей сложных форм и различных размеров.

Если правильно подобрать оборудование, то вы сможете работать с деревом и некоторыми видами металла (мягкими), а также с пластиком. Стоит знать, что при приобретении станка для дома, нужно обратить внимание на характеристики, типичные для этой категории оборудования.

  • Все подобные станки обладают малой мощностью. Примерно от 350 до 500 Вт.
  • Благодаря первому пункту, их масса также небольшая. Самые легкие представители весят около 17 кг, а наиболее тяжелые – 40 кг. Но масса самых тяжелых не сравнится с массой профессиональных станков, достигающих 100 и более кг.
  • Скорость вращения заготовки варьируется в пределах 350–3500 оборотов в минуту.

Самые дорогие, и по совместительству, производительные, позволяют вытачивать детали, которые в будущем пойдут на продажу.

Виды станков

Все оборудование, предназначенное для обработки древесины можно поделить на три группы:

  • Промышленные токарные станки по дереву, которые много весят, но обладают мощными двигателями. Предназначены для больших объемов работы, поэтому могут выдавать большую производительность.
  • Промышленные малого размера. Их отличительной особенностью является мощность, не превышающая 500 Вт. Предназначены для использования в небольших мастерских. Весят около 70 килограмм.
  • Настольный токарный станок по дереву, его использование целесообразно в тех случаях, когда требуется обработать одну или несколько деталей. Устанавливается на стол, компактен, обладает малым весом и при работе не производит много шума, что делает возможным его применение в домашних условиях.

Настольный токарный станок по дереву

Конечно же, все станки можно разделить на другие категории по функционалу. Сюда относятся комбинированные и специализированные устройства. Первые стоят намного дороже и не всегда могут обеспечить повышенное качество обработки материала, поэтому целесообразнее использовать специализированные виды для той или иной цели:

  • Если требуется расточить паз или заняться его обработкой, то лучшим выбором будут токарно-фрезерные станки.
  • Токарно-винтовые подойдут для создания конусообразных заготовок либо для нанесения резьбы.
  • Станки с ЧПУ позволяют заранее написать программу, которой прибор будет следовать без непосредственного участия мастера.

Стоит сказать, что вне зависимости от того, какую модель выберете, все они смогут выполнять общий набор функций:

  • обрезка;
  • сверление;
  • нанесение резьбы и пазов;
  • выполнение проемов и сверление отверстий;
  • точение.

Разница лишь в том, что станки, предназначенные, например, для нарезания резьбы, выполнят такую работу идеально, а другая модель может справиться с задачей хуже.

Токарный станок по дереву своими руками

Технические характеристики

Если вы собрались приобрести станок для домашней мастерской, то следует обратить особое внимание на такой критерий, как его мощность. Именно от мощности зависят задачи, которые должен выполнять прибор. Иногда случается так, что настольный станок является лучшим выбором, так как все изделия не требуют огромных трудозатрат. Но если собрались открыть малый бизнес, то для этого дела нужен станок, мощность которого более 500 кВт.

Но также выбор должен зависеть от размера детали, которую может обработать станок. Для правильной выборки по этому критерию нужно учитывать всего два параметра. Первый – это расстояние от детали до станины, чаще всего, оно находится в пределах 25–40 см. Второй – межцентровое расстояние, от 33 до 110 см.

После первых двух, по важности и счету, характеристик, нужно перейти к третьей – скорости вращения шпинделя. Так как диапазон выбора очень широк, то следует отталкиваться от общего правила, созданного на основе следующей корреляции – от скорости вращения заготовки зависит чистота и точность обработки.

Если вы выбираете домашний станок, то особенное внимание нужно уделить величине биения шпинделя. Отличным результатом считается две сотых мм, так как работа на таком станке не предполагает идеальных результатов.

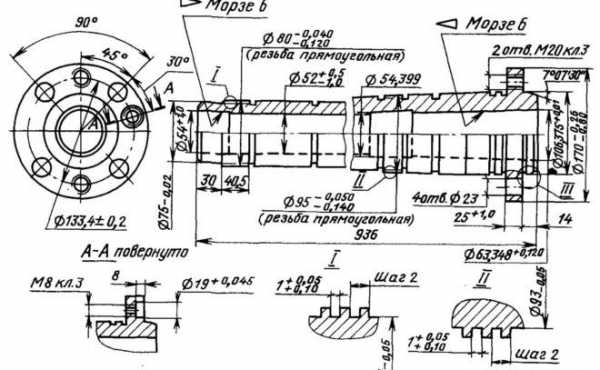

Шпиндель токарного станка

Однако, если показатель будет существенно больше, следует отказаться от такого приобретения в пользу более точного прибора.

Принцип действия токарных станков

Все токарные станки по дереву работают по единому принципу действия. Заготовка подвергается фиксации в токарном станке, после чего мастер подает резак и начинает вытачивание заготовки. Нужно понимать, что все детали такого станка располагаются на станине. В качестве основных элементов можно выделить:

  • Передняя опора, на которой расположен привод и вал передач.
  • Задняя опора, фиксирующая деталь и являющаяся подставкой для резца.
  • Передняя бабка, служащая для расположения поводкового патрона, придающего вращение заготовке.
  • Задняя бабка удерживает заготовку и используется в тех случаях, когда работа осуществляется с применением деталей большой длины.

Токарный станок по дереву

Обработка изделий всегда происходит в два этапа. Сначала мастер выполняет черновой этап обработки, выполняющаяся под углом в 30 и менее градусов, а потом приступает к чистовой обработке с повышение градусов до 45.

Нужно понимать, что обработка изделий занимает некоторое время, так как один заход позволяет снимать не более 1 мм древесины.

Сборка станка своими руками

Если покупка токарного станка по дереву для дома кажется слишком простым делом, то вы можете попытаться изготовить такой прибор самостоятельно. Для этого потребуется использовать привод от дрели с мощностью не более 150 Вт. Для станины можно использовать деревянную основу либо легкие сплавы. Главное требование к конструкции – бабки должны находиться на одном уровне и их центры совпадают.

В зависимости от выбранного материала корпуса, выбираются направляющие. Вариантов множество от реек, выточенных из дерева, до самостоятельно вмонтированных алюминиевых рельсов.

Видео: Выбор токарного станка по дереву

promzn.ru

видео-инструкция по монтажу своими руками, особенности самодельных приспособлений, цена, фото

Все фото из статьи

Если вы любите дерево и желаете с ним работать, то наверняка задумывались над тем, можно ли это осуществить дома, так сказать, в привычной вам обстановке. Чтобы ответить на этот вопрос, вам стоить изучить данную статью, где мы расскажем обо всех особенностях рабочих процессов и условиях эксплуатации инструмента.

Любители все делать своими руками –сделайте оборудование для обработки самостоятельно

Работы с деревом

Станок для обработки дерева – это очень многофункциональный механизм, при помощи которого древесина приобретает новые формы и размеры.

С помощью деревообрабатывающего оборудования изготовляют всевозможные изделия, как полуфабрикат (брусья, фанера), так и готовые предметы (мебель, окна, двери).

На станке выполняются такие работы как:

  • Шлифование.
  • Сверление.
  • Распиливание.
  • Строгание.

Непроизводственный станок

Бытовой (домашний) станок по обработке дерева отличается от производственного специального оборудования следующими параметрами:

  • Размер.
  • Конструкция.
  • Цена.
  • Функциональность.
  • Мощность (до 3 кВт).
  • Номинал напряжения (220 В).
  • Глубина пропила (до 80 мм).
  • Ширина строгания (до 25 мм).

Советские станки могут быть неплохим прототипом для домашнего оборудования

Домашнее оборудование незаменимо для таких работ как:

  • Ремонт.
  • Строительство.
  • Отделка дома.

Данное оборудование отличается своей многопрофильностью и позволяет выполнять несколько разных видов работ.

Интересно!
Несмотря на то, что домашний станок обойдется в разы дешевле, нежели производственный, он не будет уступать в вопросах безопасности и качества.

Ко всему прочему, бытовой станок отличается своей малогабаритностью и высокой производительностью.

Он займет не много пространства и выполнит любую работу, связанную с обработкой дерева, при этом заменяя такие инструменты как:

  • Пила.
  • Молоток.
  • Рубанок.

С помощью этого нехитрого предмета можно своими руками очень легко изготовить дверь для дома, оригинальные предметы интерьера или, к примеру, лавочку для сада.

С помощью фрез легко делать аккуратные и ровные отверстия (на фото)

Подробнее о механизме работы и условиях эксплуатации

  • Устанавливается такой «помощник» обыкновенно вне жилого помещения. Хорошо подойдет гараж, специально оборудованная мастерская или же сарай.
  • Для работы на нем вам не понадобится наивысшая квалификация. Все основные принципы работы можно легко освоить самостоятельно, не забывая при этом обо всех мерах безопасности.
  • Бытовые станки для домашнего пользования производятся из прочных и высококачественных материалов, отвечающих всем мировым стандартам. Детали, изготовленные из специального сплава, могут справиться с любым, даже самым прочным, сортом дерева. А наличие большой столешницы сделает работу на станке еще более удобной и простой.
  • Электродвигатели, которыми оснащены бытовые станки, вполне удовлетворятся мощностью бытовой домашней электросети.

Внимание!
От всяческих перегрузок, а также перегрева моторы станков защищают специальные тепловые реле.

Деревообрабатывающий станок с программным управлением и его преимущества

Станок с программным числовым управлением давно занял свое место на рынке деревообрабатывающего оборудования. На производствах он особенно ценится тем, что его можно использовать в совокупности с ручной резьбой, создавая при этом настоящие шедевры из древесины.

Если говорить о бытовых изделиях ЧПУ, то одним из самых популярных считается модельный ряд СМ-600Ф4.

Эти машины предназначены для:

ЧПУ в домашних условиях – это обычный стационарный компьютер

Подобные агрегаты имеют очень высокую производительность, за счет того, что у них есть четыре зоны обработки. Еще одним плюсом является недорогая стачная оснастка.В случае если такой станок будет помогать в частном деревообрабатывающем бизнесе, то окупится в кротчайшие сроки.

С помощью подобных станков можно производить:

  • Декоративные элементы (для отделки помещений и мебели).
  • Сувенирные изделия из древесины.
  • Художественные элементы для паркета.
  • Мебельные фасады.
  • Дверные филенки.
  • Карнизы.
  • Панно.
  • Шаблоны.
  • Лекала.

Преимущества таких станков:

  • Устойчивость (благодаря большому весу агрегата).
  • Надежность.
  • Универсальность.
  • Автоматическая подача заготовок.
  • Безопасность.
  • Эргономичность.

Важно!
Обработка дерева на станках ЧПУ гарантирует безопасность за счет остановки обратного движения.

Процессы и основы технологий обработки дерева

Внимание!
Для начала следует сказать, что самодельные станки и приспособления для обработки дерева не могут быть безопасными, так как не отвечают всем стандартам их изготовления.

Для каждого процесса деревообработки требуется не только четкая инструкция, но и применение специального оснащения:

  • Раскрой древесностружечных или фанерных плит выполняют с помощью биметаллических и круглопильных ленточных пил.

Закрепите циркулярную пилу к столешнице – у вас получится стационарная дисковая пила

  • Базовые поверхности создаются с помощью фуговальных станков.
  • Рейсмусовые станки могут придать изделию определенную толщину.
  • Специальные, отличающиеся размерами, фрезы могут образовывать различные поверхности на деталях, которые обрабатываются.
  • Любые по своим размерам несквозные или сквозные отверстия можно выполнить при помощи сверлильного или долбежного станка.
  • А токарный станок поможет создать сложные цилиндрические или конические формы.

Стационарно закрепленная дрель – уже представляет собой станок

Вывод

Имея представление о возможности полупрофессионального оборудования, вы сможете создавать в домашних условиях желаемые изделия. Конечно, потребуется время, чтобы освоить работу с инструментом, но это займет пару дней, следующим этапом – вы уже сможете воплощать свою мечту в реальность.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

rubankom.com

что это такое, настройка и регулировка

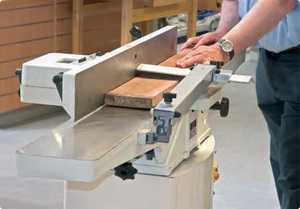

Фуговальный станок используется для обработки древесины механическим способом при помощи режущего инструмента. На нем производится строгание в прямолинейном направлении деревянных деталей по поверхности или кромкам. По числу режущих механизмов различают двусторонние и односторонние станки, первый вариант оборудования предназначен для фугования двух смежных между собой поверхностей одновременно.

Подача заготовки в работу организовывается механизированным или ручным способом. Для механического передвижения детали используют приспособление автоматической подачи, пристроенное к станку, или конвейер, встроенный в агрегат. Для очистки от пыли и стружки предусмотрены стружкоприемники.

Устройство фуговального станка



Агрегат состоит из конструкционных частей:

  • станины;
  • стола;
  • веерного ограждения;
  • направляющей линейки;
  • ножевого вала.

Станина предназначена для поддержания всех элементов станка и обрабатываемых заготовок и выдерживает значительный вес. Ее изготавливают из профиля с большим запасом прочности, например, швеллера или двутавра.

Стол оснащен двумя плитами — передней и задней. Задняя плита своей поверхностью располагается касательно контура цилиндрической формы, получаемого при кручении ножевых лезвий. Поверхность передней плиты располагается ниже от задней на толщину снимаемого слоя за один проход детали. Направляющая линейка и рабочий стол изготавливают с гладкими и ровными поверхностями.

Вал для ножей установлен между плитами рабочего стола. Режущие ножи подбирают одинаковой формы и веса, а кромки ножей устанавливают так, чтобы они одновременно и равномерно описывали цилиндрический контур обработки.

Направляющая линейка располагается в пазах на рабочих поверхностях и закрепляется болтами. Линейка сдвигается поперек стола при изменении ширины заготовки.

Веерное ограждение вала укрепляют на передней плите рабочего стола. Для защиты ножевого вала предусмотрена прижимающая пружина веерного контура к направляющей линейке.

Наиболее удобно работать с заготовками от одного до полутора метров, короткие детали опасно и неудобно удерживать, длинные вырываются из-за того, что их размеры превышают длину стола. Щель ножевого вала оснащается двумя стальными накладками, крепящимися заподлицо с поверхностью. Расстояние от края накладки до описываемого лезвиями контура не должно быть менее 3 мм, при этом края отшлифованы, с них удалены зазубрины и впадины.

Ножевые валы выполняют цилиндрической формы, но не рекомендуется для этого применять сегментные накладки, которые в процессе отеляются из-за большой центробежной силы или расслабления крепления. Распространен способ зажима ножей в пазы трапециевидной формы и фиксации болтами и клиньями, в этом варианте при вращении ножи дополнительно заклиниваются.

Подготовка фуговального агрегата к работе



Перед началом строгания настраивают конструктивные части и контролируют установку рабочих элементов.

Регулировка стола фуговального станка

Разницу поверхностей задней и передней плит устанавливают в диапазоне от 1,25 до 1,5 мм, это дает возможность выверки плоскости за два прохода заготовки. Чтобы в процессе работы параметры установки задней плиты не изменились, предусмотрены стопорные устройства для фиксации. Между ножевым валом и губкой задней плиты стола обеспечивают расстояние 5 мм.

Материалом для плит стола служит серый чугун. С обратной стороны рабочей плоскости выполнены жесткие ребра для снижения вибрационного движения. Для предотвращения износа плитных торцов при истирающей нагрузке делают стальные накладки, они же служат для уменьшения расстояния от кромок лезвий и обеспечивают дополнительную безопасность работы.

Установка рабочих лезвий

Ножи выбирают с прямолинейными лезвиями, отклонение проверяют щупами и проверочной линейкой, при этом зазор не должен превышать 0,1 мм. Подготовленные и проверенные ножи устанавливают в последовательном порядке, при этом кромки лезвий выступают над краем стальных пластин щели на 1−2 мм. Параллельность ножей между собой проверяют контрольным бруском или специальным индикатором.

При использовании индикатора точность установки больше, чем при использовании контрольного бруска. Избегают перекосов лезвий при закреплении, они должны располагаться на общем цилиндрическом контуре вращения, при этом ось цилиндра совпадает с осью вала для ножей. Запрещается использовать любые типы прокладок при установке лезвий, ножи, пришедшие в негодность от стачивания или изменения ширины лезвия, заменяются в обязательном порядке.

Контрольный брусок

Используется для настройки фуговального станка при установке режущих лезвий. Приспособление изготавливают из твердых пород высушенной древесины, контрольные грани обрабатывают с высокой точностью. Бруски выполняют сечением:

  • 20×30 для длины 400 мм;
  • 20×50 для длины 400 или 500 мм;
  • 30×50 или 30×70 для длины 500 мм.

В процессе использования бруска его грани проверяют и дополнительно выверяют и фугуют для удаления зубцов и впадин. При установке ножей измерительное приспособление располагают на задней плите рабочего стола. Поворачивая вал рукой, добиваются касания лезвий нижней стороны бруска. Положение контролируют в трех точках вала, посередине и на концах на расстоянии 70−100 мм от края. Регулировку проводят до тех пор, пока не добьются равномерного выступания ножей на всех промежутках и одинакового касания.

Фуговально-рейсмусовый агрегат

Является комбинированным станком с сочетанием рейсмусовой и фуговальной обработки. После начальной распиловки досок они поступают для окончательного устранения всех неровностей. Отличается от фуговального агрегата тем, что позволяет строгать на выбранную глубину. Ножевой вал с лезвиями располагается между приемочным столом, скрепленным со станиной, и приемочной поверхностью, в некоторых моделях режущий инструмент устанавливается под столом или сверху плоскости. Чтобы выставить его в размер и отрегулировать, применяется линейка, закрепленная на корпусе.

Одновременная фуговальная и рейсмусовая обработка позволяет строгать заготовку на выбранную глубину, поэтому его используют в крупных производственных мощностях. Отлично работает в условиях строительной площадки, куда подвозят древесину с первичной обработкой, а последующее строгание в размер производится на площадке перед установкой в конструкцию.

Изготовление станка своими руками

Для начала определяются с числом функций будущего агрегата. Это может быть:

  • просто фуговальный станок с одной рабочей операцией строгания;
  • сочетание фуганка и циркулярной пилы, увеличивающее полезность оборудования в два раза;
  • добавляют шлифовальную, точильную и сверлильную функцию, но для собственной мастерской своими руками изготовление сложного комплекта оборудования относится к трудновыполнимой задаче.

Часто мастера самостоятельно изготавливают фуговальный станок с функцией распиливания, при этом вращающий момент передается от одного электрического двигателя, в него входят конструктивные элементы:

  • Станина выдерживает вес рабочей плоскости и установленного электрического и механического оборудования. В условиях мастерской для изготовления станины применяют швеллер, у которого толщина полок составляет не меньше 10 мм. Конструкцию можно сделать стационарной (сварной) или предусмотреть узлы на болтовых креплениях для разборки в случае необходимости. Первый вариант надежнее, используется, если не нужен переносной станок. Иногда в качестве станины выступает сам рабочий стол.
  • К рабочему инструменту относят ножи и пилу, от их качества зависит работа по обработке и распиловке заготовок. Для режущих лезвий применяют надежную и крепкую сталь, зубья пилы должны быть оснащены победитовыми напайками.
  • Без ротора, к которому крепят все инструменты, не будет функционировать ни один деревообрабатывающий станок, поэтому его выбору уделяют внимание. Чаще всего его изготавливает специалист-токарь по предложенным ему чертежам.
  • В конструкции фуговального агрегата с функцией распиловки предусмотрено три рабочих поверхности — одна служит столом для циркулярки, две других подают и принимают заготовку в процессе фугования. В качестве покрытия используют многослойную фанеру, толщина которой не меньше 5 мм, или листовой металл. Обычно поверхность подачи делают на 2−3 мм ниже принимающей стороны для облегчения процесса и снижения вибрационной нагрузки.

Электрический привод станка

Работа фуговального станка и пилы основана на вращательных функциях, поэтому привод называют сердцем агрегата. В качестве электродвигателя подойдет трехфазный двигатель, иногда для этого переоборудуют проводку в мастерской. Трехфазные агрегаты с напряжением 380 В отличаются большой мощностью и подходящим крутящим моментом. Минимально допустимая мощность двигателя составляет 3 кВт, максимальный показатель не ограничен.

Передача вращения от двигателя к валу производится посредством ременной передачи. Хорошо работают в таких условиях ремни клинообразной двухручьевой формы, они отличаются надежностью в эксплуатации. Электрический двигатель монтируют с помощью консоли внутри рамной конструкции станины, метод установки помогает регулировать натяжение ремней. Другим способом является крепление с помощью салазок — при этом остается возможность регулировки, но сам двигатель закреплен более прочно.

Для ускорения вращения вала применяют два шкива разного диаметра. Больший располагают на электродвигателе, меньший шкив ставят на вал. Для подачи электрического питания выбирают кабель с четырьмя жилами, такая проводка снижает опасность работы.

Основные этапы работы

Ход работ при изготовлении фуговального станка выглядит так:

  • Первым делом составляют рабочие чертежи, без которых приступать к работе нет смысла. Иногда нужно пересмотреть какой-нибудь узел, изменить размер конструктивного элемента, все это сначала выполняют на плане, затем на станке.
  • Размеры с чертежа переносят на заготовки и делают все конструктивные части оборудования. Важно предусмотреть место для расположения роторных подшипников, которое выполняется из нескольких элементов, используя для соединения прижимы и клей. Выемки делают точно по размерам подшипника, устанавливают двигатель.
  • Комплектуют ротор с подшипником и устанавливают их. Делают ременную передачу и с ее помощью присоединяют вал к двигателю, обеспечивают плавное и свободное вращение ротора в подшипнике.
  • Устанавливается рабочая поверхность из принимающей и подающей частей, выполняется ее отделка металлом или фанерой. Для правильности расположения в горизонтальной плоскости используют строительный уровень.
  • Предусматривают пусковой включатель и выключатель для электрического двигателя, после пробного запуска станок готов к эксплуатации. Чтобы его работа была долговечной, стоит выполнять рекомендации по работе с ним.

Особенности эксплуатации

Деревообрабатывающее оборудование, как и любое другое, требует внимательности и осторожности, соблюдения определенных правил работы:

  • проводятся регулярные осмотры и профилактические ремонты, заточка лезвий, смена ножей дисков пилы;
  • выполняется профилактическое шприцевание подшипников, контрольная проверка работы двигателя, осмотр ремней, подтяжка провисания, зачистка контактов и другие работы;
  • на двигатель предусматривается защитный кожух, работа без него запрещается;
  • рабочее место станочника обязательно хорошо освещается, покрытие пола выполняется из шероховатых материалов, исключающих скольжение;
  • для работы с длинными и габаритными деталями приглашают помощника, это обезопасит мастера от травм и поломок станка;
  • соблюдают чистоту рабочего места, своевременно убирают стружку с пола и внутренностей агрегата (после выключения электричества), убирают лишние предметы с рабочего пространства вокруг станка.

Правила эксплуатации показано на видео.

Использование электрической обработки древесины эффективно по сравнению с ручным строганием, фугованием. Для получения качественных заготовок без травм и аварий соблюдают технику безопасности и правила эксплуатации оборудования.

instrument.guru

Станок по дереву домашний – Станки по дереву для домашней мастерской: фото, чертежи, видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
