Укладка и монтаж пленочного теплого пола – подборка советов

Краткое содержание

Одной из актуальных проблем при обустройстве обогрева становится вопрос как провести монтаж пленочного теплого пола, являющегося по мнению специалистов универсальным и надежным вариантом. Среди усовершенствованных моделей выделяется карбоновый инфракрасный пол, который позволяет монтировать в качестве чистовой отделки практически любое половое покрытие, хотя специалисты рекомендуют с осторожностью относиться к керамограниту и керамической плитке.

Установка пленочного теплого пола

Отличия сплошной пленки

В зависимости от конструкционного решения, инфракрасный пленочный пол представлен двумя разновидностями.

Характеристика нагревательной пленки

  • Знакомый уже многим теплый пол, состоящий из полипропилена (может быть один или два слоя) и карбоново-графитной смеси, расположенной на основе в виде полосок.
  • Сплошная пленка, имеющая три рабочих и по пять защитных слоев, расположенных с обеих сторон. Отличается она напылением сплошного карбонового слоя по всей плоскости каждого отдельного блока. Этот вид теплого пола является наиболее инновационным вариантом, в котором исключены некоторые недостатки предыдущего аналога.

Сравнение достоинств и недостатков

Перед тем как укладывать конкретный вид пленочного пола, целесообразно проанализировать его преимущества и возможные минусы. Пленку, имеющую полосатую конструкцию, нельзя располагать на участках пола, где планируется установка громоздких предметов мебели, чтобы не снизить эффективность обогрева. Для сплошной пленки таких ограничений не существует.

Достоинства инфракрасной пленки

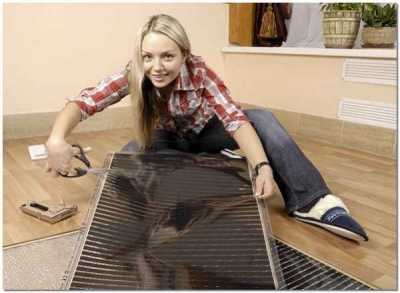

При разрезании пленки с полосками нужно быть внимательным и двигать инструмент только по предусмотренным для этого линиям. Сплошной же аналог кроится в соответствии с конфигурацией пола по любым, в том числе и кривым траекториям.

Он легко укладывается, если имеются в комнате статичные сооружения в виде колонн, каминов или кухонных островов.

Благодаря многослойной защите, сплошная пленка при толщине в 0,5 мм в системе теплого пола не перегревается. Она влагостойкая, пожаробезопасная, менее подвержена внешним негативным воздействиям, функционируя исправно до 50 лет. Если возникнут повреждения на каком-то участке, это не отразится негативно на работе остальной поверхности. Объективно объясняется и факт более равномерного обогрева без возникновения мест с меньшей интенсивностью, что характерно для пленок с полосатой фактурой.

Инфракрасный пленочный теплый пол

Монтажные работы

Основные этапы при проведении монтажа современного пленочного теплого пола двух доминирующих разновидностей практически идентичные.

Чтобы инфракрасный теплый пол функционировал эффективно, основание под него должно быть достаточно ровным. Допустимым считается перепад высот, составляющий 10 мм/м

2. Подготовив черновой пол, очистив его от загрязнений, можно приступать непосредственно к монтажу.

  • Крепится демпферная лента по всему периметру помещения. Она должна заходить на стены.

    Правильный монтаж нагревательной пленки

  • Следующим этапом идет укладка теплоизоляции – рулонной или в виде матов. Все стыки для достижения необходимой герметизации проклеиваются скотчем. Если выбраны пенополистирольные плиты, то их для надежности можно фиксировать дюбелями.

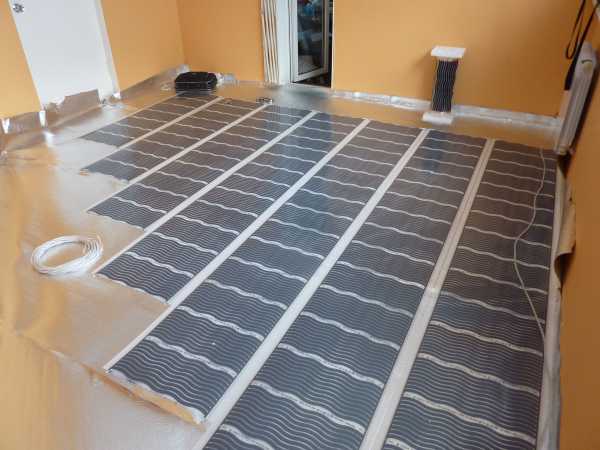

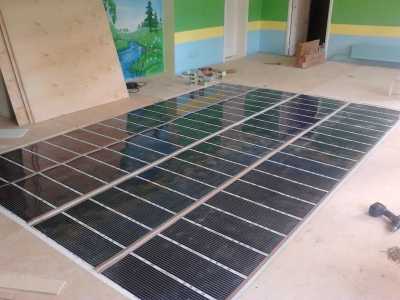

  • Расстилается пленка. Ориентируется она контактами к стене, где по предварительно составленной схеме планируется размещение терморегулятора. Полосы не должны касаться друг друга, поэтому выдерживается шаг в несколько миллиметров.
  • Шины, которые остаются свободными, так как не будут участвовать в подключении, изолируются специальным составом.

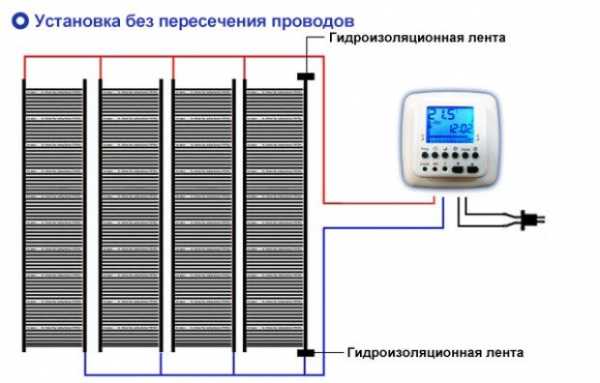

    Схема электрического подключения инфракрасного теплого пола

  • Для соединения провода с шиной можно их припаять или использовать специальные зажимы, входящие в комплект теплого пленочного пола. Все места соединения обязательно изолируются. Чтобы подключить сплошной пленочный пол, провода заводятся к соединительной шине под верхний слой пленки. Провода крепятся в соответствии со схемой к терморегулятору.
  • Датчик температуры помещается между нагревательными элементами, отсчитывая от стены расстояние от 50 см до метра. Провода от него также присоединяются к терморегулятору.

После включения питания идет проверка карбонового теплого пола. Не должно возникать искрение, появляться запах. После удачных испытаний остается уложить финишное покрытие.

Советы по укладке чистового покрытия

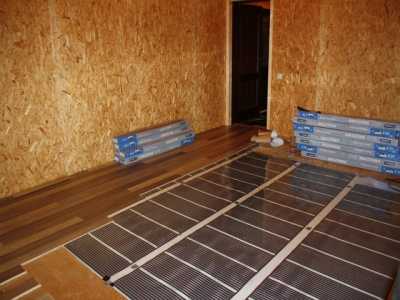

При наличии идеального ровного чернового основания оптимальной считается финишная укладка на специальную подложку ламината, который можно подобрать любого цвета и орнаментального исполнения. При желании внесения в интерьер нотки престижности используется ламинат, имитирующий аристократический паркет или монументальный камень.

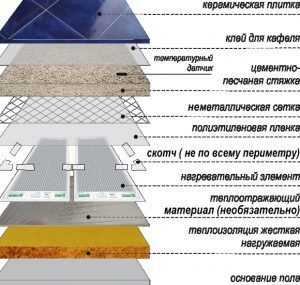

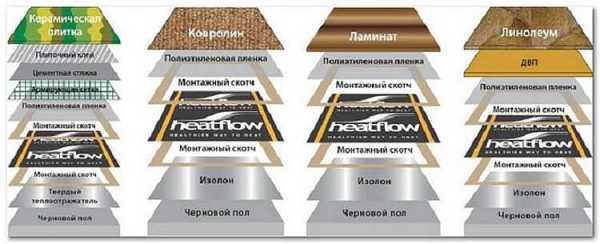

Схема чистового покрытия для теплого пола

Если в качестве чистового пола выбран мягкий материал – ковролин, линолеум, то под них потребуется смонтировать жесткий слой, содействующий защите пленки от разнообразных повреждений. Вначале инфракрасная пленка накрывается полиэтиленом (также может использоваться подложка, подобная той, что кладется под ламинат).

Затем укладывается фанера или плиты ГВЛ, OSB. Крепеж подбирается в зависимости от материала чернового пола. В процессе фиксации нужно внимательно за тем, чтобы не произошло повреждения шин. Когда все плиты уложены, остается расстелить ковролин.

Особенности использования

Сплошной инфракрасный карбоновый пол неплохо выполняет роль основного отопления для частного дома. Чтобы исключить бездействие обогрева в случае отключения электропитания, целесообразно приобрести бытовой генератор, который позволит поддержать функционирование теплого пола.

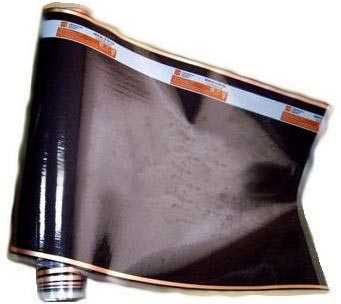

Отопительная пленка HEAT PLUS со сплошным карбоновым слоем

Пленочные полы являются универсальными обогревательными системами. Их при необходимости можно установить на стене и даже потолке, создав комфортную обстановку. Если в качестве финишного покрытия используется ламинат или паркет, то максимальная температура нагрева ограничивается 28°С.

Популярные производители

Одним из важных критериев при подборе пленочного пола является имидж производителя. Пользуются спросом сплошные пленки из Кореи под маркой HeatLife, Okondol, Exel.

Укладка инфракрасной пленки под напольные накрытия

Надежные конструкции в виде полосатых разновидностей содействуют не только обогреву жилья, но и применяются с разными целями в ландшафтном дизайне, поскольку укладывать их можно также и под бетонную стяжку, создавая обогреваемые беседки и другие зоны отдыха.

Подобные инфракрасные карбоновые пленки, оборудованные на крыше, позволят забыть о снежных заносах на них. Они обеспечат сухость и безопасность дорожек, покрытых тротуарной плиткой, ведущих к дому или гаражу даже в зимнее время.

Видео: Монтаж теплого пола Caleo под ламинат и линолеум

kaminyn.ru

Сравнение пленочных теплых полов

Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т.п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.

На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.

Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона — переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».

Сравнение инфракрасных пленочных теплых полов

Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами)  и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).

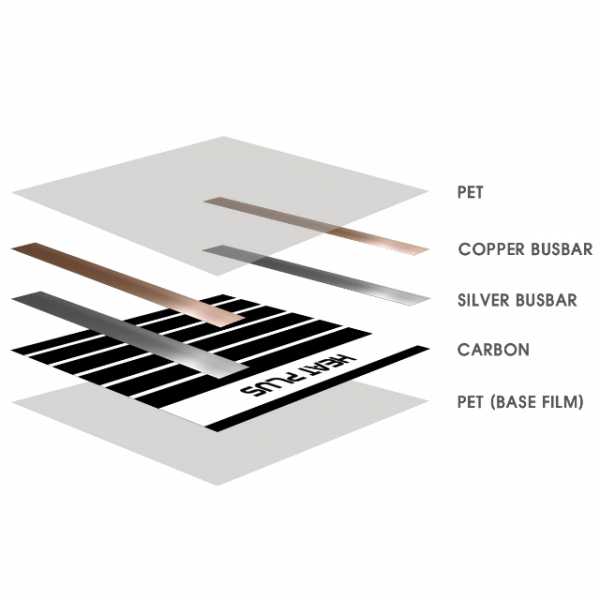

Структура полосатого пленочного теплого пола

  • Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
  • Нагревательный элемент — карбоновый слой (черные полоски).
  • Серебряная подложка для уменьшения сопротивления.
  • Медная шина шириной 20 мм.
  • Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Структура сплошного пленочного теплого пола

  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Армированные электродами медные шины.
  • Серебряная подложка.
  • Карбоновый слой.
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий нетканый материал (KNOW-HOW).
  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).

Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!

Слева — полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.

Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!

НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.

Продавец: «А сделайте-ка нам подешевле!»
А заводы говорят: «Вы что? – это же ухудшение качества!»
Продавец: «Ну и что! Нам бы только продать, а там и трава не расти …»
Завод: «Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше.»

И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.

Сравнение различных инфракрасных пленок

90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.

Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 — 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.

В России к сожалению, на современном этапе организовывать любое производство невыгодно по «не экономическим» причинам.

Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?

На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».

Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.

В таблице приведены примеры отличия различных моделей пленочных теплых полов.

Нагреватель (карбон)SPN-205SPN-305SPN-305MKAPN (сплошное покрытие)Технология РТС
Класс (поколение)IIIIIIV (V)VI
Модель 205Т
208Т
210Т
305Т
308Т
310Т
305МК
308МК
310МК
APN-410
(APN-510)
Marpe samreg PTC
(РТС+)
Black Heat
(Green Fim PTC)
Толщина0,275 мм0,330 мм0,388 мм0,4 мм0,4 мм0,5 мм
очень тонкаятонкаядополнительные слои защиты снизустандартдополнительные слои с двух сторон
Цветпрозрачнаяматоваясеребропрозрачнаякоричневая
Работоспособность5 лет15 лет15 лет25 лет15 лет50 лет
Стоимость, м.кв.5,0 $7,5 $10 $15 – 20 $15 – 20 $20 –30 $

У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.

Пример обозначения термопленки

Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).

Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.

При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.

Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при «запирании».

Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.

Цвет инфракрасной пленки:

  • Т (transparent) – прозрачная
  • МК (милк) – матовая
  • Silver – серебро
  • Green – коричневая

Ширина инфракрасной пленки:

  • 305 (205) – ширина 0,5 м (50 см)
  • 308 (208) – ширина 0,8 м (80 см)
  • 310 (210) – ширина 1,0 м (100 см)

Мощность инфракрасной пленки:

  • 100 Вт – для потолочных систем отопления, прогрева стен
  • 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
  • 220 Вт – для систем основного отопления
  • 400 Вт – для промышленных систем (сушилки, прогрев бетона)
  • 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
  • 800 Вт – для промышленных систем (подогрев емкостей)

Особенности применения пленочных теплых полов

Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.

Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 — 80 °С!!!

Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.

Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.

Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.

В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
 –  можно купить дешевую прозрачную термопленку «Хиса Рексва» или «Hi Heat», цена 400 – 500 руб/м.кв.,
 – или купить пленку «Heat Plus», цена 500 – 600 руб/м.кв.,
 – но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
 – а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.

Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить «кота в мешке» и самое главное рискуете остаться без гарантии.

Автор статьи (ред.2): Самойлов М.Н.

Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на [email protected] или звоните по телефону +7(915)047-0084.

При использовании материалов статьи активная ссылка на статью обязательна!


termomat.ru

виды, выбор, цены и монтаж своими руками

Пленочный теплый пол хорош тем, что при его укладке можно обойтись без «мокрых» работ, то есть стяжка не нужна. На укладку греющей пленки уходит всего несколько часов даже у человека без особой квалификации. К тому же их можно монтировать на стены, потолок и необязательно на линейную поверхность: они неплохо себя проявляют и на изогнутых плоскостях.

Система пленочный теплый пол: назначение и состав

Инфракрасные пленки могут решить проблему экстренного обогрева. Они не требуют длительной процедуры монтажа, имеют достаточный запас прочности. В самом простом варианте можно купить мобильный теплый пол и положить его под ковер или на холодную стену и наслаждаться теплом. Мобильный теплый пол — та же пленка, которая используется для укладки под напольное покрытие. К ней прикреплен аналогичный термостат управления, при помощи которого задается температура поверхности коврика. Но это — выход на экстренный случай или переносной вариант.

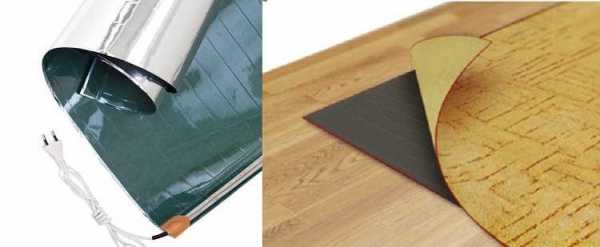

Мобильный пленочный теплый пол — греющая пленка с проводами и терморегулятором

Для постоянного подогрева пола потребуется больше усилий, да и средств тоже. Но затраты времени невелики: в одном помещении средних размеров любой человек «с руками» может уложить пленочный пол за один день (без учета времени на укладку финишного покрытия).

Система пленочный теплый пол состоит из терморегулятора и подключенных к нему пленочных нагревателей. Также необходим датчик температуры пола, который располагают между нагревательными элементами на полу, а провода от него подсоединяют к определенным контактам на терморегуляторе. Терморегуляторы бывают разных модификаций и имеют разный функционал, но основная задача любого — отслеживать по показаниям датчика температуру пола и корректировать мощность нагрева в соответствии с заданными вами параметрами.

Пленочный теплый пол довольно легко и быстро монтируется

Терморегулятор устанавливают на стену в удобном месте. К нему нужно будет подвести питание 220 Вольт, поэтому обычно выбирают место недалеко от розетки — тянуть провода почти не нужно. Тут, кстати, есть один нюанс: если мощность теплого пола больше 2 кВт, необходимо произвести подключение через отдельный автомат защиты.

Виды пленок

Существуют два вида пленок для теплого пола: инфракрасные (карбоновые или графитовые) и биметаллические (алюминиевые и медные) конвективные. Как понятно из их названия, они отличаются не только материалом изготовления, но и способом обогрева. Что их объединяет, так это исполнение: греющие элементы толщиной в несколько микрон запаяны с двух сторон в прочную пленку. Ток к этим элементам подводится при помощи расположенных по бокам плоских токоведущих жил/шин. При прохождении тока через нагревательный элемент выделяется тепло. Только длина волн разная: ИК диапазон и тепловой.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Инфракрасные пленочные полы: свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

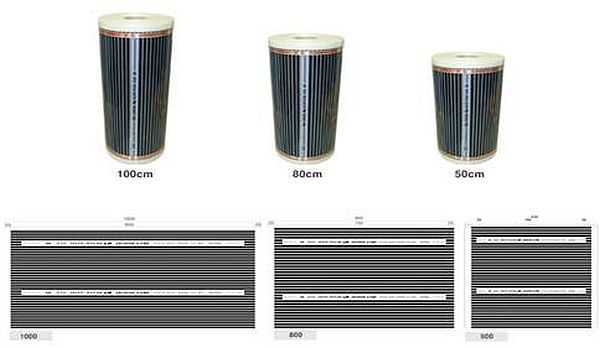

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Виды ИК пленочных полов

Сегодня большую часть этого сегмента рынка занимают полосатые карбоновые пленки. В них карбоновая паста нанесена на пленку в виде полос разной ширины. Полосы сгруппированы в блоки по несколько штук (до 20). По линиям между блоками их можно резать. Блочное строение удобно при монтаже: отрезаете нужную длину. Полосы карбона подключены параллельно, и это плюс: при повреждении одной или нескольких, остальные продолжают работать. Вроде все хорошо, но при значительной зоне повреждения большой участок не греется, а это уже не радует.

Данного недостатка лишены пленки со сплошным карбоновым напылением. Они также разделены на блоки определенной длины, но карбоновая паста (или карбоново-графитная) распределена по всей поверхности пленки в блоке. При повреждении пленки, зона вокруг разреза или дырки имеет чуть более низкую температуру, зато на остальном пространстве показатели остаются неизменными. В результате, при повреждении, обогрев уменьшается в небольшой локальной зоне.

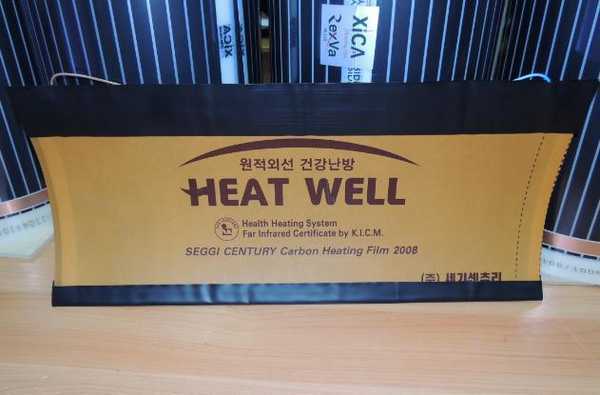

Пленочный теплый пол Heat Well со сплошным напылением карбона

Разницу между ними вы можете увидеть в видеосюжете ниже, где проводились испытания разных пленочных греющих материалов корейской фирмы HEAT PLUS. Кстати, эта фирма гарантирует работу своих пленочных полов на протяжении 50 лет. Очень неплохие показатели.

Есть еще один плюс у сплошного нанесения карбона — если сделать тепловые снимки разных типов теплых плов, то разница в обогреве заметна. В случае кабельных теплых полов, излучение имеет не самую большую интенсивность, у полосатого пленочного теплого пола заметны зоны разной интенсивности, а у сплошного напыления, естественное излучение ровное во всем блоке (смотрите картинку ниже). Второй вариант быстрее  и равномернее нагревает поверхность, что для ламината и деревянных покрытий очень важно.

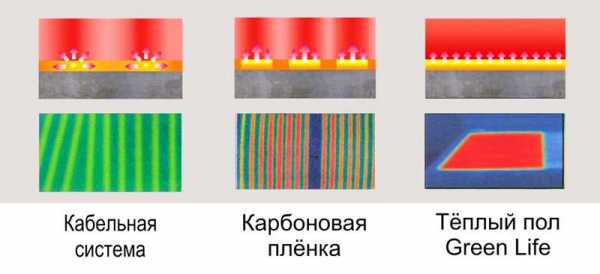

Как выглядит теплый пол разного исполнения в тепловизоре

Есть еще один вид этого материала: специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл» из Черкасс. Отличается от всех других наличием фабричной перфорации для лучшей адгезии всех слоев пирога. По всей поверхности нагревательного мата разбросаны сквозные отверстия, через которые плиточный клей сцепится с черновым полом или подложкой.

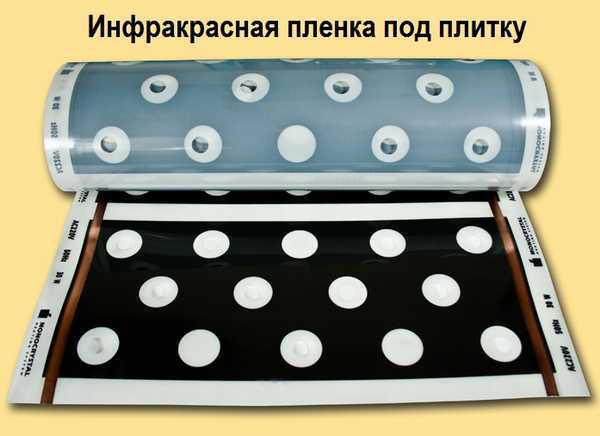

Специальные пленочные теплые полы под плитку

Вот технические характеристики этой пленки:

  • Пиковая мощность: 200±40 Вт/м2
  • Среднесуточная потребительская мощность с терморегулятором: 50±10 Вт/м2
  • Температура на поверхности нагревательного элемента не более: 50°С
  • Температура плавления пленки не менее: 250°С
  • Толщина: 0,35±0,1 мм
  • Ширина: 0,6±0,005 м
  • Длина одного элемента при монтаже не более: 13 м
  • Минимально допустимы радиус сгиба: 50 мм
  • Стоимость 1 м2 —10$

У других производителей таких пленок мы не нашли, а вариант показался интересным.

Для сравнения приведем технические данные пленочных теплых полов RexVa (пленка называется Xica).

  • мощность — 150 Вт/мили 220 Вт/м2
  • толщина — 0,338 мм
  • температура нагрева: 45°С
  • ширина 100 см, 80 см, 50 см.
  • стоимость 1 м2 20-21$

Продается любая пленка в комплекте с некоторым монтажным набором: контактами и битумной изоляцией, в некоторые входят также соединительные провода.

Комплект пленочного теплого пола

На рынке появилась еще новые пленочные полы с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке. Эта пленка продукт все той же корейской фирмы RexVa и стоимость ее 23$ за квадратный метр.

Особенности выбора

Относительно толщины пленки мы уже говорили. Кажется, более целесообразным покупать пленку не тоньше 3 мм. В США и Европе, где они используются давно, стандартом считается толщина 0,338 мм. Почему некоторые делают тоньше? Расходуется меньше материалов, следовательно, себестоимость ниже, а прибыли — выше.

Далее, нужно обратить внимание на равномерность графитного слоя. Он должен быть однородным и совершенно непрозрачным: чем больше толщина слоя, тем дольше срок эксплуатации. А если слой тонкий настолько, что светится, то вряд ли греть такая пленка будет долго. Так что смотрим через кусок пленки на свет, и если графит просвечивается — это не наш вариант.

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

Обращаете внимание на медную шину сбоку пленки. Она должна иметь достаточную плотность и ширину, чтобы обеспечивать надежный контакт с карбоном. Нормальная ширина шины — 13-15 мм, меньшая может говорить о низком качество пленки. Если провести по пленке пальцем поперек, то шина ощущается как чуть более толстая — это нормально.

Обратите внимание на поверхность токоведущей шины. Она должна быть ровной, гладкой, блестящей, без разводов и следов окисления. В пленочных полах нормального качества, через медь карбоновые полосы не просвечиваются и не ощущаются (есть подделки, у которых вместо шины наклеена фольга, и тогда каждая полоска прощупывается).

Существует еще одна тонкость в конструкции шины. В дешевых пленках в карбоновую пасту добавляют серебро, обеспечивая этим очень маленькое ее электрическое сопротивление. Это дает качественный контакт с шиной, но карбоновая часть горячая, а шина — холодная, что ухудшает контакт. Со временем шина может отслоиться и будет проскакивать искра, мощность нагрева упадет.

В результате работы над этой проблемой была разработана специальная конфигурация шины с антиискровой сеткой, которая выглядит как сеть полос из серебра на стыке карбонового покрытия и медной шины. При таком построении контакта расслоение практически исключено, и искры не будет. Серебряная сетка есть в пленочных теплых полах Caleo («Калео»). Судя по отзывам, работает такой обогрев надежно. Единственный минус — высокая цена.

При выборе греющей пленки обратите внимание на медную шину (кликните для увеличения размера)

Есть еще один нюанс. Продаются греющие пленки с прозрачными промежутками между блоками/полосами, и с мутноватыми, молочного цвета. Разница тут в принципе соединения. Прозрачные получаются при использовании клея, а мутные — при ламинировании. Не вдаваясь в тонкости: клеевые прозрачные через полгода эксплуатации становятся ломкими (клей пересыхает), а ламинированные эксплуатируются годами.

Как укладывать пленочный теплый пол

При любом отоплении важно как можно большее количество тепла направить в помещение и избежать его потерь. Поэтому, при условии, что черновой пол ровный (допустимый перепад высот 1 см на метр), укладку пленочного пола начинают с теплоизоляции. Она обычно состоит из демпферной ленты, которую укладывают с заходом на стены и теплоизоляции пола. На пол стелить можно рулонный материал, можно в виде плит. Для повышения уровня теплоотдачи желательно использовать теплоизолятор с отражающей поверхностью (металлизированной). О том, какие материалы лучше использовать при укладке читайте тут.

Элементы теплоизоляции укладываются вплотную без зазоров и щелей. Крепить их можно скотчем, клеем. Если толщина утеплителя небольшая, допустимо использование скоб. При использовании пенополистирольных плит, можно закрепить их специальными дюбелями. Стыки после укладки проклеивают скотчем.

Теперь расстилам пленку. Обычно она располагается контактами к той стене, где будет располагаться терморегулятор. Полотнища пленки могут находиться на расстоянии в несколько сантиметров друг от друга, но перекрывать друг друга они не должны ни в коем случае.

Подключение электрической части

На рисунке, расположенном ниже, приведены схемы подключения — применять можно обе.

Две схемы подключения пленочного теплого пола (кликните для увеличения размера)

Шины, которые не будут использоваться при подключении, закрывают снизу и сверху слоем изоляции. Электрическое соединение шины и проводов, может быть осуществлено через специальные обжимные контакты, к которым затем присоединяют провода, или пайкой. Если вы в какой-то мере владеете пайкой, лучше к шинам провода припаять, а затем заклеить места изоляцией — это более надежный вариант (если паять умеете). В другом случае используйте контакты, которые идут в комплекте. Для их установки понадобятся только пассатижи.

Контакт располагаете снизу и сверху от медной шины (одна часть оказывается под пленкой), пассатижами хорошо зажимаете. Проводник очищаете от изоляции примерно на 1 см. Оголенный провод вставляете в разъем контакта, установленного на шине, и тоже зажимаете. Проверяете соединение на прочность (подергайте). Если все держится надежно, закрываете с двух сторон изоляцией.

Аналогичным образом устанавливаете контакты во всех нужных точках. Теперь нужно неиспользуемые при подключении открытые срезы шин заизолировать при помощи кусков битумной изоляции, которая тоже идет в комплекте. Потом заводите провода на установленный на стене терморегулятор, подключаете их по схеме и приступаете к установке датчика температуры. Его располагают между нагревательными элементами на расстоянии 50-100 см от стены. Провода подключают к терморегулятору, но к другим клеммам.


Далее, к терморегулятору нужно подключить питание (делать это должен электромонтер или обученный человек, имеющий разрешение на проведение таких работ). Теперь можно проводить испытание системы пленочного теплого пола. Включаете и выставляете температуру 30оС, проверяете нагрев полос. Если все греется равномерно, контакты не искрят и не «пахнут», можно приступать к монтажу напольного покрытия.

Напольное покрытие

При использовании греющей пленки для подогрева пола, самый простой монтаж напольного покрытия — под ламинат. Чуть сложнее с  керамической плиткой и плитами керамогранита. В принципе прямо на пленку можно укладывать плиточный клей и саму плитку. Так и нужно поступать, если используете пленку типа «Монокристалл» с перфорацией. Все, что можно сделать — усилить конструкцию слоем армирующей сетки. Одно условие — слой клея и плитки должен быть больше 2 см. Это нужно для создания достаточно жесткого слоя, предотвращающего повреждение пленки. Такая толщина также станет гарантией нормального распределения тепла по всей поверхности. При укладке под ламинат на пленку настилают подложку (заменить можно полиэтиленовой пленкой), а сверху уже настилать доску. И, разумеется, работы нужно проводить осторожно.

Как укладывать пленочный теплый пол под разные типы покрытия

Чуть сложнее будет с мягким покрытием. Под линолеум, ковролин и т.п. потребуется уложить жесткое основание. Это может быть фанера, OSB, ГВЛ (лучший вариант) и т.д. Эти плиты укладывают на расстеленную сверху полиэтиленовую пленку или что-то схожее с подложкой под ламинат (предотвращает повреждение пленки в результате трения). Крепят их саморезами, гвоздями, дюбелями — в зависимости от типа чернового пола. Естественно, нужно при этом не повредить шины (их видно через пленку) и разрушить как можно меньше карбоновых полос (вот тут и проявятся плюсы пленочных полов со сплошным напылением). После того как подложка уложена, можно настилать финишное покрытие. Все, монтаж пленочного пола с инфракрасным излучением закончен. Можем греться.

О том, как выбрать финишное покрытие на теплый пол читайте тут.

Резистивный пленочный пол

Теперь поговорим о пленках для теплого пола, которые имеют не самое большое распространение, но, тем не менее, существуют. В них, как и в греющих кабелях, тепло вырабатывается при прохождении по медному или алюминиевому проводнику. Но проводник имеет вид не привычной для нас жилы кабеля, а множества тонких полос металла, запаянных в два слоя полимерной пленки. Ширина полос невелика, расстояние между ними тоже маленькое — 1 мм, так что с большого расстояния смотрится как сплошная металлическая пленка. К этим полосам ток подводится тоже при помощи шин, расположенных сбоку. Эта термопленка также имеет блочное строение, но используется при этом конвективный способ передачи тепла. То есть сначала греется проводник — полоски металла, от них нагревается расположенный выше пол, а от пола уже тепло излучается в воздух.

Резистивный пленочный теплый пол пока не нашел широкого распространения (кликните для увеличения размера)

Резистивные пленки «дружат» только с сухим методом укладки и под плитку не подходят. Зато их можно укладывать под ламинат, ковролин и линолеум. Бояться они деформации и проколов, поэтому обращаться с ними нужно аккуратно — не перегибать и не искривлять.

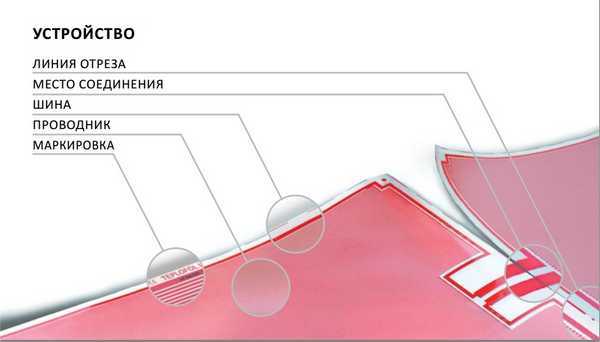

Строение резистивной пленки для подогрева пола

Выпускают такую пленку не так много фирм. Одна из них — Teplofol-nano. При устройстве теплого пола с этой пленкой вся последовательность слоев и принципы монтажа остаются неизменными. Единственное отличие — нельзя использовать этот вид под плитку, а остальные напольные покрытия можно укладывать сразу на греющую пленку, положив при необходимости полиэтиленовую пленку или подложку, чтобы избежать повреждения (хрупкая она).

Итоги

Система «пленочного» отопления несложна для исполнения и собирается быстро. Даже не имея навыков, пленочный теплый пол в комнате можно сделать за один день — может спасти в аварийной ситуации. Возможно, вас заинтересует статья о том, какими бывают инфракрасные обогреватели для пола или кабельные системы отопления.

teplowood.ru

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].


heating-film.ru

инструкция по монтажу, расход энергии

Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.

Содержание статьи:

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Расход электроэнергии

В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.

Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.

На правильность подсчета расхода электроэнергии повлияют:

  • Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
  • Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
  • Наличие качественных теплоизоляционных материалов.
  • Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.

Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.

Под какие покрытия подойдет

Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.

Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.

Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.

Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Укладка напольного покрытия на теплый пол

Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой. Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.

Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).

Отзывы об использовании

Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:

Отзыв №1

Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).

Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет. Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.

Отзыв №2

Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей. Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.

Отзыв №3

Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.

Отзыв №4

Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами). Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

монтаж под линолиум, ламинат или плитку, правильная укладка пленки своими руками, какой лучше и как выбрать, расход электроэнергии, отзывы владельцев и цена

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Инфракрасный пленочный теплый пол – это способ обогрева, при котором нагревательные элементы пленки повышают свою температуру за счет поступаемого электричества.

Такой вид обогрева имеет и другое название. Благодаря своей форме, его также называют пленочный, ленточный или рулонный.

Отличительной чертой теплого пола с инфракрасным излучением является абсолютная безвредность для живых организмов.

Благодаря этому инфракрасное излучение активно используется в спортивной медицине и хирургии.

Общая информация

ИК теплый пол — это нагревательный элемент в виде углеродной наноструктуры, зажатый с обеих сторон слоями плотного полимера.

Возможность углеродных атомов формировать особую решетку наделяет этот элемент способностью к инфракрасному излучению.

Электроэнергия поступает по проводам к ИК пленке, которая герметична, пожаро- и водоустойчива, а также способна выдерживать атмосферные воздействия. Через отдельно установленный терморегулятор она подключена к сети параллельно. За счет этого в случае механического повреждения пленки из строя выходит лишь маленький участок, а не весь пол.

Применение


Здесь вариантов несколько:

  • когда центральная система отопления не способна обеспечить необходимый уровень тепла в помещении. ИК пол используют как дополнительный источник обогрева;
  • когда ИК пол является единственным источником тепла.

Инфракрасный пол в качестве дополнительного обогрева без затруднений можно применять под любым чистовым покрытием: ламинатом, линолеумом, напольной плиткой и даже ковролином. Но если вы планируете применять пленочный теплый пол в качестве основного источника тепла, нужно учитывать толщину и теплопроводность финального покрытия.

Так, максимальные показатели теплоотдачи свойственны линолеуму и керамической плитке. А вот паркет или доска из массива забирают часть тепла себе.

Плюсы


Достоинства такой системы:

  1. Не требуется стяжка и подготовка основания. ИК пол устанавливается быстро без дополнительных работ.
  2. Пленка для теплого пола очень тонкая, благодаря чему уровень пола не поднимается очень высоко.
  3. Обеспечение комфортного климата в помещении. Использование терморегулятора позволит управлять температурой.
  4. Свойства углеродной наноструктуры обеспечивают максимально быстрый нагрев напольного покрытия.
  5. Пленочная система признана специалистами одной из самых экономичных по затрате энергии.
  6. Инфракрасный пол оказывает лечебное действие при респираторных заболеваниях, расстройстве нервной системы, нарушениях работы сердечно-сосудистой системы и циркуляции крови.
  7. Возможность укладывания системы не только на пол. Он применим к стенам и даже потолку.

Важно! Воздух не поглощает ИК излучение, что увеличивает КПД инфракрасного теплого пола.

Минусы


Недостатки пленочного теплого пола:

  1. Нагрев мебели. Избежать этого поможет зазор между напольным покрытием и нижним основанием мебели от 5 см и выше.
  2. Высокая стоимость. По сравнению с другими видами обогрева, ИК пол значительно дороже. Но стоит учесть и то, что он не требует предварительных работ со стяжкой, которая затратна не только по финансам, но и по времени.
  3. Чувствительность к механическим повреждениям.
  4. Зависимость всей системы обогрева от электричества.

Отзывы владельцев


Конечно, многое зависит от исходных данных.

Разные материалы финального покрытия, общая теплоотдача в помещении, качество приобретаемого материала приводит к тому, что на пленочный инфракрасный теплый пол отзывы довольно разнятся.

Есть люди, которые остаются абсолютно довольны:

«Я начал делать ремонт одновременно с моими родителями. Они в коридоре, ванной и кухне под крутую итальянскую плитку забетонировали водяной теплый пол. Вся эта затея обошлась им не дешево, и через полгода, к сожалению, приказала долго жить. Полы не греют, благо зиму пережили. Теперь надо все заново менять.

Я же в комнатах постелил пробку, а в кухне и коридоре осуществил монтаж инфракрасного теплого пола под ламинат. Квартира у меня не угловая, так что дома стало очень тепло. Работает без сбоев до сих пор. Планирую отключаться от центрального отопления».

Большинство владельцев пленочного теплого пола сходятся во мнении, что его плюсы перекрывают несущественные недостатки:

«Инфракрасный пол радует меня уже несколько лет. Пока у нас это было в новинку, привез из Китая домой в Иркутск заморскую диковинку. Стелил пленочный теплый пол своими руками. Три полосы по 1 м шириной и длинной 3 м берут у меня 1800 Вт. Столько же брал наш масляный обогреватель.

Разница в том, что от обогревателя все тепло сосредоточено в одном месте и идет вверх, а от пола тепло идет по всей площади и начинает греть с ног, а не только голову. Да, в комнатах пришлось всю мебель приподнять от пола. Но зато линолеум не чернеет. По деньгам не так уж и затратно, в сравнении с традиционными обогревателями. Лучше переплатить, чем мерзнуть. Мы на своем первом этаже теперь не жалуемся».

Расход электроэнергии


Сколько будет потреблять ваш теплый пол, зависит от многих факторов. Основным из них являются теплопотери от основной стяжки и дома в целом.

Согласно действующему СНиП стандартная величина потерь тепла в помещении с высотой потолка до 3м составляет 1,8 кВт в час. За основу возьмем полотно, которое потребляет 220 Вт на квадратный метр.

Если площадь помещения равна 18 кв. м, теплопотери составят 1,8 кВт в час. Эти затраты необходимо перекрыть.

В качестве примера используем 10 кв. м теплого пола. Максимальное потребление энергии составит 2,2 кВт в час. За показатель комфортной температуры пола примем 23 °C. При достижении этого показателя терморегулятор будет отключать систему. При таком режиме инфракрасный пол будет включен в общей сложности около 3 часов за целые сутки. Потребление составит 6,6 кВт.

Для расчета потребления электроэнергии в режиме «принуждения» примем за норму использование обогрева в течение 8 часов в сутки и комфортную температуру, равную 23 °C. Так, 10 кв. м пленочного теплого пола, работающие суммарно 1 час в сутки, составят 4,4 кВт в час за месяц в помещении площадью 18 кв. м.

Использование терморегулятора в таких условиях станет залогом экономии.
Подогрев будет работать лишь тогда, когда комнатная температура начнет опускаться ниже установленного уровня. Терморегулятор позволяет экономить до 90% суточного потребления энергии.

Важно! Для увеличения КПД инфракрасного пола используйте теплоизолятор в качестве самого нижнего слоя системы обогрева, чтобы избежать утечку тепла.

Выбор подходящей модели


Толщина пленочного покрытия ИК пола составляет от 0,23 до 0,47 мм, а ширина составляет от 50 см до 1 м. У такого теплого пола есть два слоя: сама пленка и нагревательный элемент.

Наноуглеродистая паста является нагревателем. Ее наносят на пленку параллельными или изогнутыми линиями.

Выбор ИК пола достаточно широк: от корейских производителей, готовых продать теплый пол за 500 р., до проверенных брендов, продукция которых имеет ценник от 1500 р. за квадратный метр. Выбор – дело ваших финансов. Но не стоит забывать и о том, что качество не может стоить дешево, а срок эксплуатации такого подогрева может достигать 30 лет.

Про выбор подходящего варианта из всех электрических систем читайте в этой статье.

Устройство

В зависимости от исходных параметров, способ монтажа теплого пола может немного отличаться. В связи с этим выделяют следующие виды монтажа ИК обогрева:

  1. Бетонный (стяжка). Этот способ используют для того, чтобы уложить пленочный теплый пол под плитку. Используются следующие слои: первичный пол, жидкие гвозди, теплоотражающий материал, жидкие гвозди, ИК пленка, жидкие гвозди, строительная сетка, плиточный клей, плитка.
  2. Настильный (на деревянный пол). Предполагает деревянный пол вместо чернового слоя. Этот способ не отличается от других: поверхность выравнивают, укладывают ИК пленку без стыков, собирают проводку и подключают к терморегулятору. После этого укладывают напольное покрытие:
    • реечная деревянная система. Монтаж теплопроводного полотна осуществляется в «канавки» между полос ДСП. Сначала укладывают гидроизоляционный материал, по периметру помещения крепят компенсационную ленту. Далее, укладывают полосы ДСП и нагревательные элементы. Систему накрывают защитной пленкой и застилают ламинатом;
    • модульная деревянная система. При помощи готовых модулей ДСП происходит формирование базового слоя для монтажа ИК пола. Создают специально выделенные каналы под трубы или провода. Чаще используется для водяного теплого пола;
    • полистирольная система. На черновой пол укладывают полистирольные плиты. Они являются хорошим утеплителем и обладают прочностью к сжатию. Поверх плит укладывают теплоотражатель, а далее как обычно: инфракрасную пленку, защитный слой и основное напольное покрытие. Эта система актуальна там, где есть ограничения по весовой нагрузке на пол.

Виды покрытий

ИК теплый пол – довольно универсальный способ обогрева, который применим к любому покрытию. Самыми распространенными комбинациями принято считать ИК теплый пол в тандеме с такими поверхностями:

1. Ламинат. Чувствителен к перепаду температур, поэтому изменение показателя терморегулятора должно быть плавным. Пленочный теплый пол под ламинат можно стелить сразу, однако, специалисты рекомендуют использовать промежуточное покрытие в виде полиэтиленовой пленки с целью защиты греющего контура от механических повреждений при укладке панелей ламината.

2. Плитка. Укладка ИК пола под плитку существенно отличается от укладки под другие покрытия. На ровную стяжку укладывают жесткую теплоотражающую подложку, сверху расстилают ИК пленку. Далее, подводится и фиксируется кабель, провода изолируются. Для защиты от клея пол накрывают пленкой. После этого расстилается и фиксируется дюбелями слой сетки серпянки, чтобы обеспечить сцепление плитки с клеем.

Далее, устанавливают терморегулятор и приступают к монтажу плитки. Пол затягивают плиточным клеем, толщина слоя которого не превышает 3 мм. После полного высыхания укладывается плитка под гребенку.

Важно! Включать теплый пол рекомендуется не ранее, чем через 5 дней после полного высыхания плиточного клея. Чтобы избежать деформации кладки.

3. Линолеум. Мощность обогрева должна быть менее 150 Вт на квадратный метр, чтобы избежать повреждения линолеума. Отличает монтаж пленочного пола под линолеум то, что необходимо использовать листы фанеры или ДВП между листами инфракрасной пленки и линолеумом. Это необходимо, чтобы избежать порчи напольного покрытия.

Монтаж

На стяжку

Он состоит из следующих этапов:

  1. С чернового пола удаляем неровности и очищаем его.
  2. После полного высыхания определяем место установки терморегулятора.
  3. Расстилаем теплоотражающий материал, сверху укладываем саму ИК пленку.
  4. Подключаем параллельно листы пленки, проверяем, чтобы везде была изоляция линий отреза инфракрасного полотна и проводов.
  5. Подключаем всю систему к терморегулятору.
  6. Монтируем температурный датчик в гофре между слоями стяжки, чтобы не искажать температурные показания.
  7. Монтируем терморегулятор на необходимую высоту в стену.
  8. Тестируем работу системы. В случае успеха переходим к следующему пункту.
  9. Укладываем монтажную сетку, чтобы обеспечить сцепление с плиткой.
  10. Уложенные слои закрепляем саморезами, стараясь не повредить контакты инфракрасного полотна.
  11. Снова тестируем пол, чтобы убедиться в его работоспособности.
  12. Наносим тонкую первичную стяжку, чтобы не терять необходимую теплоотдачу. После ее высыхания снова тестируем пол.
  13. Укладываем плитку под гребенку с использованием специального клея.

Важно! Не используйте металлическую монтажную сетку для укладки пленочного теплого пола.

Настильный на деревянный пол

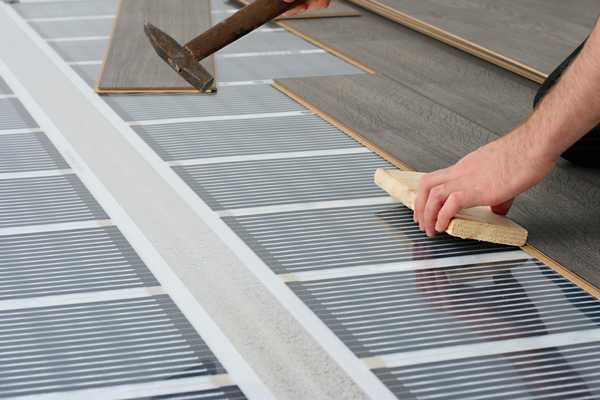

Этот способ монтажа достаточно прост и состоит из таких этапов:

  1. Очистите доски от пыли и грязи, убедитесь, что нет неровностей и перепадов высоты более 4 мм.
  2. На деревянный пол расстелите утеплитель с фольгой толщиной более 3 мм, чтобы избежать проседания ламината или другого финального покрытия.
  3. Заклейте стыки фольгированным скотчем.
  4. Расстелите инфракрасное полотно и подключите отдельные листы.
  5. Соберите всю систему и убедитесь, что правильно провели изоляцию листов и проводов.
  6. Выведите все провода к терморегулятору.
  7. Проведите тест пола.
  8. Поверх пленки расстелите подложку под ламинат, чтобы избежать механического повреждения ИК пленки.
  9. Уложите ламинат.

Реечная система

Этот способ актуален для владельцев частных домов. Чаще всего его используют при строительстве, а не при ремонте. Такой монтаж инфракрасного теплого пола включает следующие этапы:

  1. На очищенный от загрязнений черновой пол укладываем деревянные лаги на расстоянии до 60 см.
  2. Приступаем к укладке фальшпола. К нижней стороне лагов прибиваем доску или фанеру, чтобы конструкция была более прочной.
  3. Укладываем пароизоляционный изоляционный материал.
  4. Расстилаем слой утеплителя в виде пенополистирола или минеральной ваты.
  5. Периметр комнаты обклеиваем компенсационной лентой, чтобы избежать деформации материалов при колебании температуры.
  6. Укладываем черновые доски.
  7. Расстилаем теплоотражающий материал, а затем и само инфракрасное полотно.
  8. Застилаем пол полиэтиленовой пленкой либо защитным материалом.
  9. Укладываем выбранное финальное покрытие.

Модульная

Этот метод так же, как и реечный, чаще всего применяют во время строительства дома, а не во время ремонтных работ. Он включает в себя следующие этапы:

  1. На чистую поверхность укладываем полосы ДСП с каналами для укладки проводов системы пленочного инфракрасного пола.
  2. Укладываем теплоотражающий материал.
  3. Расстилаем пластины инфракрасного пола.
  4. Соединяем их в единую систему проводами.
  5. Устанавливаем тепловой датчик и терморегулятор.
  6. Проводим тестирование работы обогрева.
  7. Если все прошло успешно, укладываем на ИК полотно полиэтилен или защитное покрытие, в зависимости от финального слоя пирога.

Важно! Укладывайте пленочный материал вдоль самой длинной стены помещения. Так будет меньше точек подключения, а значит и проводов.

Полистирольная

По весу эта система считается самой легкой. При этом такой метод укладки позволяет выдерживать полу большое давление. Полистирольная плита состоит из вспененного полистирола. Ее производят путем выдавливания, что обеспечивает полное отсутствие воздушных участков внутри материала. Она не пропускает воду и тепло, при этом имеет незначительный вес. Чаще всего эту систему используют там, где есть ограничение нагрузки по весу на перекрытия конструкции.

Монтаж происходит следующим образом:

  1. На подготовленную черновую поверхность укладывают пароизоляционный материл.
  2. Укладывают плиты полистирола.
  3. Демпферной лентой отделяем плиты полистирола от стен.
  4. Расстилаем тепловой отражатель.
  5. Укладываем ИК пленку.
  6. Соединяем полосы инфракрасного покрытия проводами, проводим изоляцию элементов.
  7. Монтируем тепловой датчик и терморегулятор.
  8. Расстилаем подложку под ламинат.
  9. Укладываем финальное покрытие.

Цена

Цена на пленочный инфракрасный теплый пол зависит от нескольких факторов: мощности, ширины пленки и производителя. Цены варьируются от 500 р. за квадратный метр за полотно шириной в 50 см и мощностью в 110 Вт. Однако, аналогичный товар от зарекомендовавших себя производителей обойдется более дорого. Цена качественного продукта с такими же параметрами стартует от 1500 р.

Полезное видео

Ознакомьтесь визуально с процессом монтажа пленочного инфракрасного пола на видео ниже:

Выводы

Мы убедились, что инфракрасный пленочный пол, несмотря на свои некоторые недостатки, полюбился владельцам домов и квартир. Благодаря своей универсальности, легкости монтажа и экономичности ему все чаще отдают предпочтение люди, привыкшие обустраивать свое жилое пространство с умом.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Как выбрать и установить инфракрасный теплый пол?

Современные технологии и новейшие разработки позволяют добиться требуемой температуры практически в любой части дома. Так, инфракрасный теплый пол под плитку является одним из лучших вариантов обогрева ванной комнаты и балкона. Изначально ИК теплый пол относился к электрической системе обогрева, однако сейчас он считается самостоятельным видом. Данная технология появилась около 5 лет назад, однако за столь небольшой срок она уже успела завоевать много приверженцев.

Преимущества ИК теплых полов

Большая популярность данной обогревательной системы обусловлена ее следующими положительными сторонами:

Инфракрасный теплый пол

  1. Универсальность. Инфракрасные системы прекрасно сочетаются со всеми видами напольного покрытия (кафелем, линолеумом, паркетом, ламинатом и т. п.). Их можно устанавливать не только в квартирах и частных домах, но и в школах, больницах, ресторанах и других общественных местах.
  2. Высокие экономические показатели. Такой обогрев является более экономичным в плане эксплуатации, чем водяные и электрические системы обогрева. Это достигается не только его сравнительно небольшим потреблением электроэнергии (приблизительно 140 Вт/м2 за час), но и возможностью локального монтажа. Например, уложить ИК пол вы можете только возле кровати или по периметру обеденного стола.
  3. Гибкость. С помощью пленочных или стержневых систем вы можете обогреть не только пол, но и потолок и стены, тем самым достигая максимального комфорта и уюта в доме.
  4. Высокая прочность и надежность. ИК пол прекрасно сопротивляется механическим повреждениям. А благодаря параллельному подключению нагревательных элементов при выходе из строя одной секции остальные будут функционировать в нормальном режиме.
  5. Абсолютная безопасность. Рассматривая то, вреден ли инфракрасный пол для человека, следует отметить, что при работе он не высушивает воздух, не сжигает кислород, обладает минимальным электромагнитным излучением, а ИК лучи и вовсе оказывают лечебное воздействие на человеческий организм.
  6. Простая установка. Сделать инфракрасный теплый пол своими руками совсем несложно, так что с подобными работами сможет справиться каждый.

Устройство и принцип действия

Главной особенностью инфракрасного излучения является то, что оно воздействует только на непрозрачные предметы. Поэтому сам термоэлемент ИК системы обогрева практически не нагревается, что делает невозможным его перегрев.

Теплый пол электрический, водяная и инфракрасная нижние части помещений имеют схожий принцип действия. Термоэлемент, будь то электрический кабель, труба с водой или ИК излучатель, прогревает напольное покрытие, после чего оно отдает тепло в окружающее пространство, которое с помощью конвекции равномерно распределяется по всему помещению.

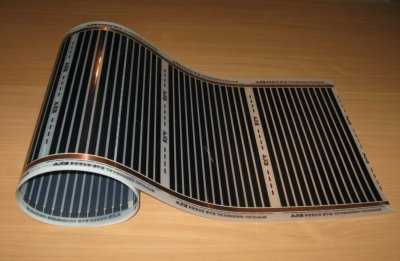

Инфракрасный пленочный теплый пол конструктивно состоит из таких частей, как:

  1. Нагревательный элемент. Изготавливается из полимеров в виде пленки, толщина которой составляет не более 0,5 мм. Внутри пленки размещаются проводники, по которым ток поступает к графитовым вставкам. Именно они и являются генераторами инфракрасного излучения.
  2. Терморегулятор. Контролирует работу всей системы и позволяет выставить требуемую температуру воздуха в помещении. От него зависят эффективность и экономичность работы теплого пола. Современные термодатчики позволяют выставить температуру воздуха для определенного времени суток и для любого дня недели.
  3. Термодатчик. По нему терморегулятор определяет температуру пола и при необходимости вносит коррективы в работу системы.

Конструкция ИК системы

ИК теплые полы, как и любое другое электрооборудование, имеют определенные технические характеристики. Зная их, вы сможете сделать вывод, подойдет вам такая система обогрева или нет. Основными параметрами инфракрасных полов являются:

  • потребление энергии на 1 м2/ч — 140 Вт;
  • питание — напряжение 220 В частотой 50 Гц;
  • максимальная температура нагрева — 55 °C;
  • габариты пленки (ширина — 80 см или 50 см, толщина — 0,5 мм).

Разновидности ИК теплого пола

Перед тем как выбрать инфракрасный теплый пол для дома, необходимо рассмотреть все его разновидности. По своей конструкции инфракрасные системы обогрева полов подразделяются на:

Стержневой теплый пол

  1. Пленочные. Теплый пол представлен в виде сплошной карбоновой пленки. С таким полотном очень удобно работать, так как оно легко режется и укладывается. Пленочные системы имеют самую высокую эффективность среди всех видов ИК полов, поэтому именно инфракрасная пленка наилучшим образом подойдет для обогрева пола в квартире или частном доме.
  2. Стержневые. Стержневой теплый пол внешне напоминает веревочную лестницу с поперечными и продольными элементами, в которой поперечная часть — это карбоновые вставки, излучающие ультрафиолет, а продольные — проводники электроэнергии. Такая система хороша тем, что она обладает функцией саморегуляции: интенсивность теплового излучения, выделяемого стержнями, зависит от их температуры. Если по какой-либо причине теплоотдача пола снизится (например, вы его накрыли ковром), то в результате перегрева стержни начнут выделять меньше тепла, то есть они будут самостоятельно регулировать свою температуру. Стержневой теплый пол имеет один существенный недостаток — большую стоимость, хотя пленочные полы тоже дешевыми не назовешь.
  3. Полосатые. Состоят из отдельно нарезанных полос, которые и являются источниками тепла. При выборе данного варианта следует учесть, что его не рекомендуется укладывать под тяжелую мебель, так как она может повредить конструкцию теплого пола.

Как сделать ИК систему обогрева пола своими руками?

Чтобы установить инфракрасный теплый пол под ламинат, плитку или другой отделочный материал, вам могут понадобиться следующие инструменты и материалы:

  • болгарка;
  • электродрель со сверлом по бетону;
  • отвертка с индикатором;
  • ножницы по металлу;
  • плоскогубцы;
  • рулетка;
  • составные элементы ИК пола;
  • теплоизоляционная подложка;
  • провод с сечением 3 мм2.

Монтаж инфракрасного теплого пола начинается с выбора места под установку терморегулятора. Он должен находиться в доступном месте (например, возле выключателя). Если теплый пол своими руками требуется установить в помещении с высокой влажностью, то терморегулятор нужно будет вынести в соседнее помещение. После этого на листе бумаги в клеточку рисуется план помещения. На нем выделяются участки, которые обогревать не планируется (например, места под диваном, шкафом и другой мебелью). При этом нужно помнить, что пленка теплого пола должна укладываться не ближе 15 см от стен.

Стандартная установка

Теплый пол инфракрасного типа должен укладываться на ровное и чистое основание, поэтому перед началом монтажных работ его следует выровнять и очистить от мусора и пыли.

Если пол имеет перепад высот более 3 мм на 1 м2, то для выравнивания необходимо сделать стяжку.

После того как с планировкой и подготовкой окончено, можно переходить непосредственно к монтажным работам.

С помощью болгарки от пола до места установки терморегулятора прорезается штроба для соединительных проводов, после чего вырезается место под сам прибор. Далее на пол укладывается слой теплоизоляции, предотвращающей уход тепла сквозь напольное основание. Толщина утеплителя должна быть не менее 5 мм. Следует отметить, что если планируется использовать теплоизоляционный материал отражающего типа, то отражающий слой должен быть изготовлен не из фольги, так как она обладает низкой эффективностью.

Установка без пересечения проводов

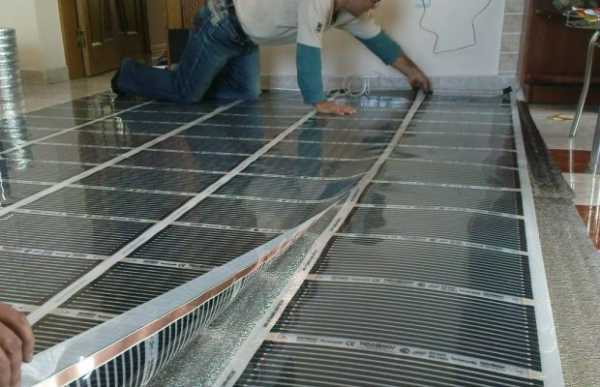

Поверх теплоизоляции производится укладка ИК пленки. Монтировать пол следует в направлении той стены, на которой будет установлен терморегулятор. Такой подход позволит сократить длину соединительных проводов. Если требуется разрезать пленку, то это нужно делать в тех местах, которые находятся между темными секциями.

Система теплого пола монтируется встык, он дополнительно проклеивается теплоизоляционным скотчем. Стороны пленки, что идут возле стен, также нужно тщательно проклеить. Затем к медным отрезкам крепятся специальные зажимы, к которым подсоединяются провода, идущие от терморегулятора. Схема подключения будет рассмотрена ниже.

На последнем этапе работ производится установка термодатчика. Он монтируется под пленку в центре второй секции. Для его нормальной посадки в утеплителе нужно будет вырезать отверстие соответствующих размеров. После этого провода от термодатчика подсоединяются к терморегулятору.

Схема подключения ИК теплого пола

Подключение инфракрасной системы обогрева к термодатчику можно выполнить по двум схемам. Стандартный вариант подключения представлен на рисунке выше. Фаза и ноль подсоединяются к входным разъемам терморегулятора. Остальные 4 разъема используются для подключения термодатчика и листов теплого пола.

Небольшой минус такого подключения заключается в том, что провода между собой будут путаться. Чтобы этого не произошло, можно использовать другую схему подключения. Однако она требует применения большего количества соединительных проводников, чем первый вариант. То, какую систему выбрать, решать только вам.

После окончания монтажа инфракрасного теплого пола вам остается только уложить финишное покрытие, после чего вы сможете в полной мере насладиться всеми преимуществами автономной системы обогрева.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Сплошной пленочный теплый пол – Укладка и монтаж пленочного теплого пола – подборка советов

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
