Как сделать ручной снегоуборщик своими руками

С приходом зимы у многих владельцев частных домовладений и дач возникает потребность в расчистке дворов и приусадебных участков от снега. Обычно все это делают снегоуборочной лопатой. Но гораздо быстрее и экономнее, с точки зрения трудовых затрат, делать это ручным снегоуборочником. Покопавшись в своем гараже и найдя там небольшой набор запчастей, можно сделать самодельный снегоуборщик своими руками.

Разновидности снегоуборщиков

Снегоуборщики можно разделить на два вида — электрические и бензиновые.

Как нетрудно догадаться, электрический ручной снегоуборщик своими руками делают на основе электродвигателя. Они обладают небольшой мощностью и применяются, в основном, для уборки снега на маленьких территориях. Такими аппаратами, как правило, можно убирать свежевыпавший снег.

В силу своей небольшой мощности лучше не проводить уборку наледи или утрамбованного снега такими аппаратами. Также они не способны переработать большие объемы снега. Зато такие аппараты небольшого размера, что очень сильно упрощает их хранение. Они более легки и удобны в управлении, чем их бензиновые собратья, но, в отличие от них, не могут похвастаться автономностью работы.

Особенности бензиновых моделей

Бензиновые снегоочистители, наоборот, отличаются большей мощностью и автономностью работы. Они предназначены для больших объемов работ и больших площадей. Благодаря своим габаритам и большому размеру ковша таким снеготолкателем можно убирать гораздо больший объем снега за один проход. Да и выброс снега производится на довольно большое расстояние. Также такой тип аппаратов можно назвать самоходным, так как они передвигаются без помощи пользователя. Такой агрегат способен снять снег большой толщины и плотности. Эта техника не требует от оператора приложения больших физических усилий при работе.

Обычно бензиновые снегоуборщики применяют на больших территориях с большим снежным покровом. Такое устройство, как правило, снабжается большим количеством опций и может работать с большим количеством навесного оборудования. Все эти опции и дополнительное оборудование сильно упрощают работу с техникой. Но и стоят такие снегоуборочники гораздо больше электрических.

Самоходные и несамоходные

Несамоходные снегоуборщики используются для расчистки небольших территорий, покрытых тонким слоем снега. Для начала работы, нужно приложить небольшое усилие, толкнув технику, а далее она по инерции будет двигаться сама. Они довольно маленьких габаритов и имеют небольшой вес. Такие снегоуборочники удобно использовать на маленьких территориях с узкими проходами, например, для расчистки тротуаров или узких дорожек. Эта техника работает очень деликатно за счет установленного обрезиненного шнека. Они малошумные и недорогие.

Как видно из названия, самоходный снегоуборщик способен двигаться без особых усилий со стороны пользователя. Он имеет бензиновый двигатель и колеса или гусеницы. Самый главный минус такой техники — это ее довольно высокая цена.

Самые популярные самодельные снегоуборочники — роторные и шнековые. По принципу работы шнековые агрегаты бывают одно- и двухступенчатыми.

Работа одноступенчатых напоминает механизм работы механической мясорубки. За счет вращения шнека осуществляется забор и выброс снега. Для уборки свежевыпавшего мягкого снега используется гладкий шнек. Если снег плотный и слежавшийся, берут зубчатый шнек.

В двухступенчатых аппаратах, помимо шнека, устанавливается ротор. Лопасти ротора выступают немного вперед, что помогает шнеку в заборе снега. Лопасти ротора, в основном, изготавливаются из металла. Но бывают лопасти и из плотного пластика. Также ротор могут изготавливать в виде щетки наподобие той, которая подключается к трактору для расчистки улиц.

В самодельных снегоуборщиках обычно используют одноступенчатую схему, так как она более проста в изготовлении.

Сердцем каждого снегоотбрасывателя является двигатель. Он может быть электрический или бензиновый. Для электрического двигателя нужен будет удлинитель. Радиус работы такого снегоуборочника будет определяться длиной шнура. При работе рядом с домом и при наличии в доступности электрической розетки лучше воспользоваться электродвигателем. Единственная проблема это то, что он боится влаги. Для больших территорий вдали от электричества лучше использовать бензиновый двигатель, так как он автономен. Самый простой и популярный вариант с бензиновым мотором — это сделать снегоуборочник на основе мотокультиватора.

Изготовление шнекового агрегата

Ширина снегоуборочника будет 50 см. Такая ширина будет удобна для расчистки тротуаров или дорожек от снега. Снегомет такого устройства будет работать метров на 10−12. Перед началом работ нужно сделать чертеж будущей самоделки или скачать его с просторов интернета.

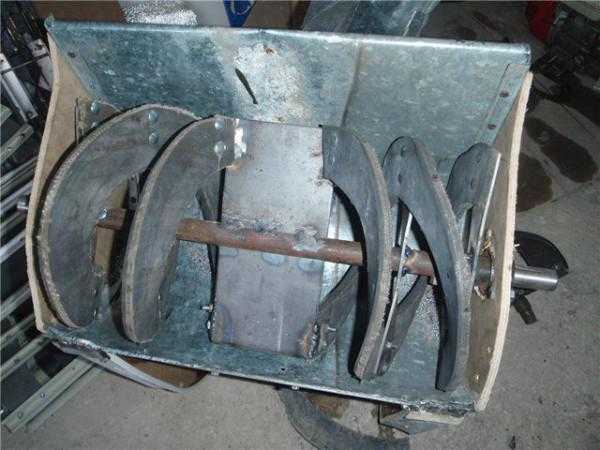

Основным рабочим узлом машины является шнек. Шнек представляет собой вал, на который наваривается спиралеобразная лопасть. Такой шнек можно сравнить со шнеком мясорубки. Чтобы шнек вращался, он крепится к раме на подшипники. На раму крепится мотоблок и его крутящий момент передается на шнек. Обычно для изготовления шнека используются стальные листы, которые загибаются по форме шнека и привариваются к валу.

Изготовление шнека можно поделить на несколько этапов:

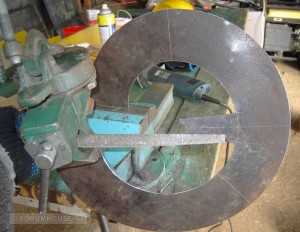

  • из листа стали нужно нарезать 4 диска;
  • затем полученные диски следует порезать пополам и согнуть все диски по форме спирали;
  • после эти заготовки навариваются на вал с обоих концов по 4 штуки;
  • для вращения вала с обоих его концов запрессовываются подшипники.

Для установки шнекового вала в короб снегоприемника ввариваются стаканы, в которые закрепляются подшипники. Подшипники подойдут любые, единственное условие: чтобы они плотно сидели в стаканах и не болтались там.

Далее можно приступать к изготовлению рамы аппарата. Изготавливают раму из стальных уголков. Уголки свариваются вместе и на поперечины крепятся планки для установки двигателя. В зависимости от того, где планируется эксплуатировать снегоуборочник, на раму устанавливаются колеса или полозья. Если по ровной поверхности с плотным снегом, то лучше колеса. Если же снег глубокий и рыхлый, а поверхность неровная, то лучше установить полозья.

На раму крепятся элементы управления машиной. Следом устанавливается платформа для мотора.

Материалы для изготовления узлов аппарата:

  • ручки управления аппаратом изготавливаются из стальной полудюймовой сантехнической трубы;
  • короб снегоприемника изготавливается из листового металла. Боковины короба можно изготовить из толстой фанеры;
  • ширина короба подбирается владельцем индивидуально, по его личным предпочтениям. В большинстве случаев, короб делают шириной 50 см;
  • желоб снегоотбрасывателя делаем из пластмассовой трубы для канализаций диаметром 160 мм;
  • для приводного вала используем стальную трубу в три четверти дюйма.

Для увеличения срока службы вашего самодельного снегоуборочника необходимо соблюдать ряд простых правил. Во избежание поломки мотора из-за попадания в него камней и льда желательно добавлять в конструкцию агрегата ограничительные болты и втулки. Если их не использовать, то двигатель с большой вероятностью может заклинить. Подшипники следует выбирать закрытые, чтобы уменьшить попадание внутрь чужеродных предметов и влаги. Привод рациональней использовать ременной, с использованием редуктора и шкивов. Прямой привод плох тем, что у него больше вероятность заклинивания при попадании камней и льда.

На просторах интернета можно найти огромное количество схем, чертежей, руководств и советов по изготовлению снегоуборочной техники для дома своими руками. Придерживаясь этих рекомендаций и имея начальные знания и умения в механике, можно собрать свой собственный агрегат, тем самым ощутимо сэкономив на его покупке. Если достаточно аккуратно собрать и хорошо покрасить свой самодельный аппарат, он мало чем будет отличаться от заводского экземпляра. А покраска также дополнительно защитит его от воздействия коррозии.

nasotke.pro

Снегоуборщик своими руками: особенности изготовления

Читайте в этой публикации:
Снегоуборщик своими руками: варианты конструкций
Как сделать самодельный снегоуборщик: выбираем тип привода
Вопросы по комплектующим для снегоуборщика

У большинства людей с первым снегом связаны только приятные воспоминания. Он скрывает и украшает увядшую осенью растительность и оголенную землю и дарит детям, а также взрослым массу интересных развлечений. Кроме этих приятностей, снег приносит и массу проблем – в первую очередь он является препятствием для передвижения человека и автомобилей. Хочешь не хочешь, а на проходных и проезжих участках его придется убирать – понадобится либо хорошенько потрудиться лопатой, либо приобрести снегоуборочную машину, за которую придется отдать немало денег. Гораздо дешевле и, главное, интереснее изготовить снегоуборщик своими руками – об этом и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его устройством, разновидностями и вариантами самостоятельного изготовления.

Снегоуборщик из бензопилы своими руками фото

Снегоуборщик своими руками: варианты конструкций

Современные снегоуборочные машины для частного использования могут работать по трем различным принципам, с преимуществами и недостатками которых следует ознакомиться в первую очередь. Мало того, принцип работы оказывает влияние и на сложности конструкции, что также играет немаловажную роль в процессе самостоятельного изготовления.

  1. Шнековая машина для уборки снега. В основу его работы заложен принцип мясорубки – вернее, той ее части, которая давит мясо и подает его к ножам. Практически то же самое происходит и со снегом – поступая в шнек, белые «пушинки» транспортируются в свой центр, где попадают на специальную лопатку, насаженную на один со шнеком вал. Именно эта лопатка и выбрасывает снег в сторону через специальный патрубок. Такой агрегат способен отбрасывать снег в сторону от расчищаемого участка на расстояние порядка 3-5 метров. Мало того, благодаря шнекам появляется возможность счищать даже тонкий слой наледи, образующийся на дорожках и площадках под снегом – шнек как бы разрезает его на части и вместе со снегом отправляет к отбрасывающей лопатке.
  2. Роторный снегоуборщик. Эта машина работает несколько по другому принципу – вопросом отбрасывания снега здесь занимается ротор, который создает большую центробежную силу, благодаря которой выбрасываемый через специальный патрубок снег способен отлетать от места расчистки на расстояние порядка 8 метров. Это своего рода мощный пылесос. В отличие от предыдущего варианта, он не в состоянии сдирать наледь – она является злом для такого инструмента, которое может очень быстро вывести из строя лопасти ротора. Изготовить роторный снегоуборщик своими руками намного проще, чем шнековый. Хотя как знать – и тот и другой вариант снегоуборочной машины в изготовлении вызывает массу трудностей.

    Роторный снегоуборщик своими руками фото

  3. Комбинированный снегоуборщик. Как вы уже поняли, преимущества и недостатки того и другого типа снегоуборщиков разнятся – именно этот момент и стал причиной появления комбинированных аппаратов данного типа. Для них характерны универсальность и мощность – два способа захвата снега дополняют друга как нельзя лучше. Шнек сгребает и снег, и наледь, перемалывает все это дело и подает его в ротор, который выбрасывает получаемую «кашу» подальше от места расчистки.

В принципе, какой изготавливать снегоуборщик своими руками, разницы особой нет – по крайней мере, в этом плане для домашних нужд небольшого хозяйства подойдет любой. Другое дело – тип привода, которым может быть оборудован снегоуборщик, это немаловажный момент, и не обращать на него внимание как минимум будет неправильно.

Как сделать самодельный снегоуборщик: выбираем тип привода

Ни для кого не секрет, что все современные инструменты и приспособления могут оборудоваться двумя типами приводов – электрическим или бензиновым двигателем. Каждый из них имеет свои преимущества и недостатки, и знать об их существовании нужно хотя бы для того, чтобы выбрать нужный именно вам инструмент. В нашем случае, чтобы изготовить оптимальный снегоуборщик.

  1. Электрический снегоуборщик. Своими руками изготовить его проще всего – все дело в распространенности и недороговизне электрического мотора. Кстати, его можно снять с любого более или менее мощного старого электрического инструмента. К примеру, достаточно часто снегоуборщик своими руками делают из старого триммера или электрической цепной пилы – от этих инструментов используют не только двигатель, но и практически всю их механическую часть. Электричество – довольно распространенный тип энергии, но далеко не везде доступный. К примеру, чтобы добраться до снега в самых отдаленных местах придомовой территории, понадобится воспользоваться весьма длинной переноской. Как вариант, можно провести уличную стационарную проводку и установить розетки в ключевых местах участка.
  2. Бензиновый или даже дизельный снегоуборщик. Никаких ограничений в плане энергоснабжения этого устройства не существует – наполнили бак топливом и работайте в любом уголке участка. Снегоуборщик, изготовленный из бензопилы своими руками, является мощным инструментом, способным справиться с переброской снега в больших объемах. Если говорить о недостатках, то здесь можно выделить дороговизну топлива, дороговизну комплектующих и весьма непростой технический уход. В принципе, для разбирающегося в этом деле человека это не является проблемой.

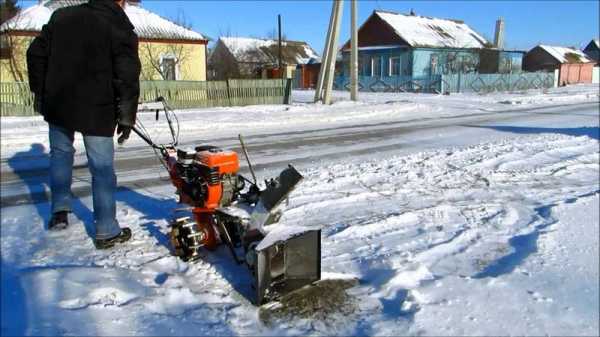

    Снегоуборщик на мотоблок своими руками фото

Еще одним интересным вариантом машины для уборки снега является так называемая съемная насадка – обычно ее изготавливают для такой домашней техники, как мотоблок (мини-трактор). Такое приспособление можно купить в магазине, но можно и изготовить своими руками, что весьма несложно – по крайней мере, не труднее, чем делать полноценный снегоуборщик.

Вопросы по комплектующим для снегоуборщика

Самодельный инструмент на то и самодельный, чтобы он изготавливался из подручных материалов. Они, конечно, дают некоторую свободу выбора и приносят значительную экономию, но и накладывают на мастера ответственность за длительность эксплуатации агрегата в целом – может случиться так, что самодельный снегоуборщик не отработает и одного сезона. Но не будем о грустном – как вы понимаете, эта проблема решается правильным выбором материалов. Начнем по порядку.

  1. Рама снегоуборщика – так сказать несущая конструкция, которая традиционно изготавливается из металла. Другой материал здесь не подойдет, так как инструменту придется работать в весьма агрессивных условиях и при этом испытывать на себе силовые воздействия и вибрации. Максимум, чем здесь можно облегчить себе жизнь, это подобрать и немного переделать раму, от чего-либо другого. Например, детские санки – их придется несколько усилить. Лучше всего раму сварить из профильной трубы – таким способом вы сможете создать правильное основание, подходящее для всего остального оборудования, имеющегося у вас в наличии.
  2. Привод. С ним немудрено разобраться самостоятельно. Самый главный показатель этой части снегоуборочной машины – это мощность.
  3. Заборная часть снегоуборщика. Самый простой вариант изготовить ее из оцинкованной стали (при этом слишком толстую оцинковку лучше не использовать). Согнуть ее надлежащим образом можно через обычный металлический уголок. Скрепить выкроенные и согнутые части можно заклепками. Это просто корпус, и сложного и, самое главное, военного ничего в его изготовлении нет.

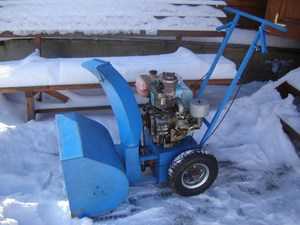

    Снегоуборщик своими руками фото

  4. Шнек или ротор (в зависимости от модели) – с ним придется немного потрудиться. Это детали, которые будут вращаться с большой скоростью, и для них важна центровка – если не будет ее, то снегоуборщик будет работать с шумом и большими вибрациями. Если имеется возможность, то вал вместе со шнеком или ротор с лопатками лучше заказать на заводе или у знакомого токаря.

А сборка – это, как говорится, дело техники. Когда человек досконально продумывает конструкцию чего-либо, он наверняка продумывает и процесс соединения деталей этой конструкции. Так что со сборкой проблем не должно возникать – даже если они и возникнут, то решатся быстро. Мастер на то он и мастер, чтобы уметь решать технические проблемы по ходу дела.

И в заключение темы о том, как сделать снегоуборщик своими руками, скажу несколько слов о важных моментах, которые снимут много проблем в процессе эксплуатации самодельного снегоочистительного инструмента. В первую очередь, необходимо позаботиться о легком вращении всех механизмов – отвечают за это дело подшипники. Использовать лучше закрытые подшипники, чтобы в процессе работы в них не попадал снег и вода. Во-вторых, конструкция при необходимости должна легко разбираться, что сделает ремонт самодельной техники намного проще. И, в-третьих, это способ передвижения – снегоуборщик можно поставить на лыжи или на колеса. По утверждениям многих людей, лыжи лучше, но это мнимое и надуманное превосходство, так как в любом случае снегоуборочная машина перемещается уже по очищенной от снега территории – колеса вязнуть в снегу не будут.

Автор статьи Александр Куликов

stroisovety.org

Снегоуборщик своими руками

При наличии в хозяйстве домашнего мастера электрического либо бензинового двигателя можно собрать на его основе снегоуборщик своими руками, сократив время уборки территории до минимума. Для этого понадобится разместить привод на раме, передать крутящий момент ротору или шнеку, отвести собранный снег через патрубок выброса.

Снегоуборщик своими руками авторского исполнения вполне доступен домашнему мастеру, как с одно, так и с двухступенчатым выбросом. Роторно-шнековая конструкция рекомендуется для регионов с обильными осадками зимой. Для средней полосы достаточно одноступенчатого шнека. При наличии у владельца коттеджа бензопилы, мотоблока, культиватора рациональнее выбрать конструкцию со съемным приводом. Это избавит от значительных трат на этапе приобретения необходимых материалов, деталей, узлов.

Выбор привода

Снегоуборщик своими руками можно сделать, использовав в качестве привода электрический либо бензиновый двигатель. В первом случае снизится бюджет конструкции, упростится ее обслуживание. Второй вариант обеспечивает высокую мобильность, двигатель не нуждается в защите от осадков.

Направляющий аппарат с ротором или шнеком внутри для крепления к мотоблоку сделать гораздо проще, уем конструировать самостоятельную снегоуборочную машину со стационарным приводом.

Невозможно изготовить снегоуборщик своими руками без шнека. Эта деталь имеет сложную конфигурацию, требует тщательности при конструировании. Технология изготовления шнека выглядит следующим образом:

  • из 2 мм листовой стали выкраиваются 4 диска
  • заготовки разрезаются пополам, каждая изгибается спиралью
  • 4 полудиска свариваются в спираль на одной стороне трубы, являющейся валом конструкции
  • 4 полудиска монтируются с противоположной стороны
  • по краям трубы монтируются цапфы, предназначенные для установки в подшипниках

Обычно используются доступные подшипники №203, крепящиеся в боковых стенках снегоприемника. Они устанавливаются в стаканы из труб подходящего диаметра, фиксирующимися на корпусе болтами М8 либо М6.

Корпус снегоприемника либо сваривается из отдельных заготовок, либо соединяется 4 мм заклепками. Данная конструкция покоится на самодельной раме. Три стороны рамы собираются сваркой из уголков, передняя часть изготавливается из полосы, поскольку, уголок имеет увеличенное снегозадержание. В верхней части кожуха монтируется труба для выброса снега. Ее можно сделать из оцинковки или использовать 110 мм сантехническую трубу ПВХ, зафиксировав гильзу нужной длины к корпусу саморезами. Размеры конструкции приведены ниже.

Редуктор или ременная передача?

Для изготовления снегоуборщика своими руками выбирается один из вариантов:

  • редуктор – при его наличии (например, в мотоблоке), вал двигателя расположен вдоль оси движения

  • ременная передача – вал параллелен оси шнека, крутящий момент передается со шкива привода на шкив оси

В последнем варианте имеется возможность регулировки натяжения, двигатель проще снять при необходимости. Редуктор имеет высокий ресурс, обладает высокой надежностью, однако, конструкция чаще всего получается неразъемной. Снегоуборщику своими руками вполне достаточно ременной передачи, поэтому, данные варианты встречаются чаще всего.

Если в качестве привода выбрана бензопила, используется цепная передача крутящего момента.

Снегоуборочная машина с электроприводом

При конструировании снегоуборщика своими руками с использованием электропривода обычно отдают предпочтение роторным вариантам. Электродвигатель крепится на металлическую раму-салазки, чтобы направление вала совпадало с движением оператора. После чего, достаточно закрепить на валу крыльчатку, поместить ее в улитку, труба которой направлена вбок. Перед улиткой крепится импровизированный снегоприемник, из которого снег выбрасывается крыльчаткой в трубу. Органы управления (выключатель, регулятор скорости вращения) помещаются на рукоятку или между ними.

Основным достоинством сборки снегоуборщика своими руками является минимальный бюджет изготовления, эксплуатации. Достаточно выбрать мощный двигатель, кабель для зимней эксплуатации, сохраняющий эластичность в морозы, чтобы полностью исключить расходы зимой.

Недостатками электропривода являются:

  • ограничение мобильности – уборка снега возможна лишь на длину кабеля
  • необходимость защиты – двигатель боится влаги

Достоинства перевешивают указанные недостатки, поэтому, при самостоятельном конструировании снегоуборочной техники электропривод используется в 50% случаев. При необходимости привод легко демонтируется без разборки всей конструкции, может применяться в межсезонье по другому назначению.

Самодельный снегоуборщик с бензиновым приводом

При наличии в арсенале домашнего мастера мотоблока или бензопилы самодельный снегоуборщик своими руками существенно увеличит функционал этой техники. Если в выше перечисленном мотоинструменте потребность отсутствует, двигатель придется покупать, учитывая характеристики привода:

  • мощность – в мотокультиваторах используется формула 1 л. с./1 фрезу, в снегоуборочной технике нагрузки значительно ниже, поэтому, подойдет любой двигатель
  • тактность – 4-х тактные модели обеспечивают уверенный зимний запуск, 2-х тактные модификации менее надежны
  • расположение фильтров – предпочтительнее верхнее, где они меньше забиваются снежными массами

Большинство современных бензиновых моторов собирается в Китае, что обеспечивает приводу средний ресурс, резкое снижение цены, высокую ремонтопригодность. Для стационарной снегоуборочной машины нет смысла выбирать дорогостоящие варианты с дополнительными опциями.

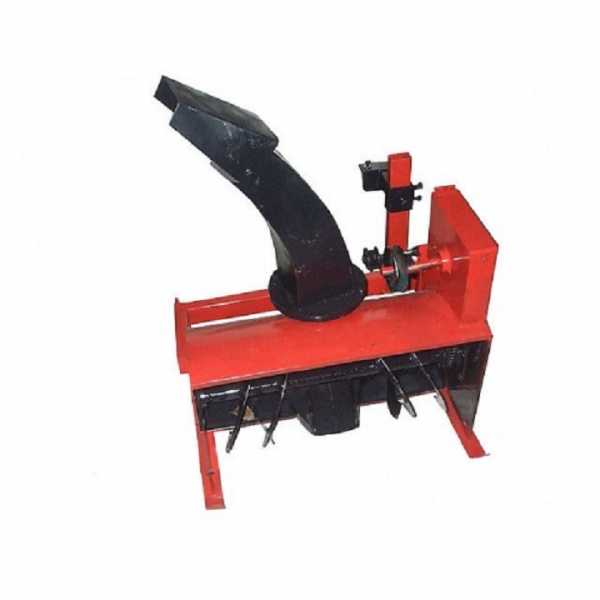

Самодельное навесное снегоуборочное оборудование для мотоблока

Имеющийся в арсенале домашнего мастера мотоблок позволяет организовать уборку территории от снега с минимальными затратами. В самодельном снегоуборщике своими руками на основе мотоблока использована конструкция, скопированная с заводского изделия Булаточка:

  • снегоприемник – лист 3 мм , приваренный к боковым стенкам полукруглой формы, в центре которых изнутри фиксируются стаканы с подшипниками
  • шнек – вал с концевыми цапфами, на котором собраны боковые шнеки, центральные роторы (два гнутых уголка с полками 50 мм)
  • узел выброса – вваренный в средней части снегоприемника фланец, на котором крепится труба (имеется возможность поворота с интервалом 45 градусов)

  • цепной редуктор – слева по ходу движения в виде прямоугольной коробки
  • натяжитель – приваренный к задней части снегоприемника кусок квадратной трубы, внутри которого перемещается стойка с роликом меньшего размера
  • рама – профильная труба позади снегоприемника, в средней части которой имеется регулируемая по высоте сцепка

  • лыжи – по бокам снегоприемника для легкого скольжения конструкции

Достоинствами конструкции являются небольшие габариты, легкая транспортировка к месту работ. Благодаря сцепке, не возникает проблем с надеванием на верхний шкив редуктора клинового ремня, соединяющего конструкцию с приводом мотоблока. Лыжи обеспечивают безопасность дорожного покрытия, не давая лопастям царапать брусчатку.

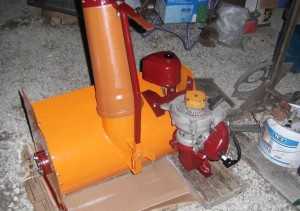

Снегоуборочник из бензопилы

Практика показывает, что, оптимальным вариантом привода в данном случае является двигатель бензопилы Урал. Конструкция получается неразъемной, так как, родная звездочка редуктора Урала слишком маленькая, требуется наваривание дополнительного элемента, который не позволит использовать бензопилу по назначению. Технология, при помощи которой конструируется снегоуборщик своими руками из бензопилы, выглядит следующим образом:

  • к звездочке редуктора приваривается звездочка от мотоцикла Минск
  • двигатель крепится на раме, имеющей в нижней части салазки из разрезанной дюймовой трубы
  • шнек собран из 8 полуколец на валу (труба 30 мм), закреплен в подшипниках, помещен в снегоприемник (200 л бочка с вырезанной 1/3 частью)

Передняя часть снегоприемника усилена полосой 5 мм, поскольку, собственная толщина металла бочки незначительна. Салазки обеспечивают движение по глубокому (0,7 – 0,5 м) снегу. В средней части шнека смонтированы лопасти (разрезанная пополам труба 100 мм), выкидывающие в верхний патрубок сгребаемый лопастями снег.

Все перечисленные модификации самодельной снегоуборочной техники имеют существенный недостаток – отсутствие колесного привода. Например, снегоуборщик из бензопилы своими руками приходится перемещать мускульной силой оператора, что физически тяжело при рыхлом, слежавшемся снеге. Исключением является вариант на сцепке для мотоблока. В этом случае снегоприемник движется самим мотоблоком, имеется возможность переключения скоростей, реверса.

На нижнем рисунке схематично выполнена кинематика снегоуборщика с гусеничным ходом.

Цифры на схеме соответствуют узлам:

  • 1 – передача крутящего момента шнеку
  • 2 – ремень на шестерню гусеничного привода
  • 3 – привод промежуточного вала
  • 4 – паразитный ролик для обеспечения реверса
  • 5 – шкив промежуточного вала
  • 6 – шестерня привода гусениц
  • 7 – регулируемый натяжитель

Все перечисленные конструкции имеют солидный эксплуатационный период в разных регионах РФ. Выбор оптимального варианта остается за домашним мастером в зависимости от сезонных осадков, имеющегося оборудования, комплектующих, необходимых для сборки снегоуборочной техники.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Сделать снегоуборщик своими руками можно из бензопилы или электромотора

Мотоблоки, применяемые практически в каждом подворье, относятся к сезонным механизмам. Весной вспашка и посевная, летом обработка культур, осенью – уборочная страда. В зимнее время эти полезные приспособления простаивают, теряя экономическую эффективность.

А ведь достаточно сделать к мотоблоку еще одно приспособление, и вы получите самодельный снегоуборщик.

Практически на всей территории России, уборка снега становится обязательной процедурой за пределами крупных городов. Чтобы механизировать этот процесс с малыми финансовыми затратами, мы расскажем, как построить снегоуборщик своими руками.

Принцип работы шнекового механизма

Чтобы изготовить правильный снегоуборщик, чертежи или хотя бы эскизы обязательны.

Прежде чем начать разработку собственного проекта, надо разобраться в устройстве снегоуборочного механизма. Камера, в которой установлены шнеки, нижним срезом движется по твердому грунту, подбирая в свою полость снег, как нож бульдозера.

Внутри установлена роторная шнековая конструкция, которая перемещает снег в сторону выходного отверстия. Эта часть конструкции может быть как посередине, так и с одного бока камеры. Если ширина захвата составляет 1 м и более – целесообразно выполнить приемное отверстие посередине, чтобы равномернее нагружать ротор.

Кроме спирально расположенных шнеков, ротор оснащен подбрасывающими лопатками, с помощью которых снег попадает в приемное отверстие. Далее вступает в действие механизм, выталкивающий снег через раструб в нужном направлении, или погружающее его в кузов идущего рядом транспорта.

Снегоуборщик своими руками – типы конструкций

Главное различие шнековых снегоуборщиков, не по способу собирания снега, а по возможности перемещения.

  1. Пассивные конструкции. Механизм такого типа оператор перемещает самостоятельно, силовая установка приводит в действие лишь сам ротор. Такая конструкция проста в изготовлении, но вам придется прилагать немалые усилия при уборке снега, особенно – если покров высокий и плотный.

    Снегоуборочная машина оснащается легким маломощным мотором, например, от бензопилы. Или же можно приспособить электромотор, если территория очистки расположена неподалеку от точки подключения к электроэнергии.

    Иногда навешивают такой снегоуборщик на мотоблок. Только вам понадобится вал отбора мощности, для привода шнекового механизма. Тогда самоходность обеспечивает сам мотоблок, а часть мощности идет на привод для уборки снега;

  2. Самоходные конструкции. Самодельный снегоуборщик такого типа изначально проектируется, как способный перемещаться самостоятельно. Либо на раму устанавливается привод ведущих колес, либо в конструкцию интегрируется мотоблок с собственными колесами.

    Создать такой проект сложнее, но это окупается удобством применения и меньшими силами, которые вы тратите при уборке снега;

  3. Существуют еще снегоуборщики отвального типа. Для работы требуется лишь изготовить отвал полукруглого сечения. Однако у такой конструкции есть серьезные недостатки.

Во-первых, для такого уборщика требуется очень мощный мотор, поскольку во время работ, на отвал действует большое сопротивление снега.

Во-вторых, качество уборки оставляет желать лучшего. На краю расчищенной дороги остаются плотные сугробы, которые убрать сложнее, чем целинный снег.

В тоже время, шнековый уборщик равномерно разбрасывает взрыхленный снег на большой площади, не создавая плотных куч.

Как сделать своими руками шнековый снегоуборщик?

Прежде всего, делаем снегоуборочную камеру, в которой будет работать роторный шнек. Она должна быть бочкообразной формы, с приемным сектором не менее 120°.

Изготовить ее можно из листовой стали толщиной 2 мм, или из листов алюминия 3 мм толщиной. Отлично подходит рифленый алюминий, используемый для оборудования внедорожников. Он более жесткий, за счет отформованного рисунка.

Самым экономным вариантом является оцинкованный железный лист. Учитывая малую прочность, боковины лучше изготовить из фанеры или текстолита.

Теперь о самой ответственной части механизма – о шнеках. Их можно сварить из листовой стали (или того же алюминия), а можно вырезать из плотной резины, от старого конвейера, используемого на зернохранилищах или в рудоуправлении. Если вы можете попросить на шиномонтаже старые покрышки – из боковин получаются отличные лопасти для шнека.

Изготовление ротора из стального листа требует аккуратности и тщательной разметки. Мало того, сто спираль должна быть вырезана абсолютно симметрично, шаг вращения необходимо выдержать по всей длине конструкции. Сварка сегментов выполняется при помощи кондукторов, которые можно изготовить из пары тисков.

Закидывающие лопатки делаются из более толстого металла, поскольку на них ложится нагрузка подброса уже утрамбованного снега.

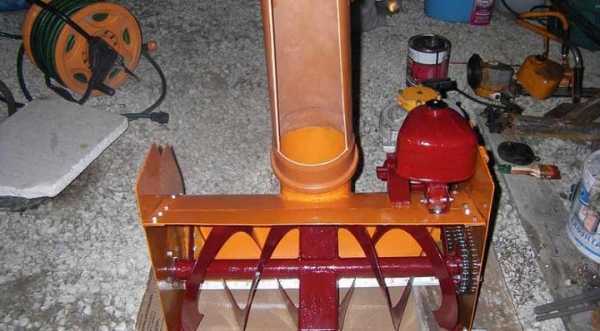

В результате должна получиться вот такая конструкция.

Важно! При разработке роторного шнека не перепутайте направление вращения и синхронизируйте его с закидывающими лопатками. Правильно собранный механизм позволяет обойтись без дополнительного ротора в выходной трубе. Силы шнека будет достаточно, чтобы самодельный снегоуборщик отбрасывал снег на достаточное расстояние.

Готовый шнек можно приспособить на мотоблок, установить на колеса и перемещать его самостоятельно. Или даже закрепить на раму впереди внедорожника или пикапа. Главное – обеспечить подачу крутящего момента на рабочий вал.

Силовая установка для шнекового снегоуборщика

Если вы решили собрать снегоуборщик своими руками на базе мотоблока – конструкция привода лежит на поверхности. При наличии вала отбора мощности, вы просто выводите кардан, цепную или ременную передачу на вал шнека, и придумываете механизм сцепления. Нет необходимости вращения вала вхолостую.

Если ваш мотоблок оснащен только редуктором – необходимо будет выполнить отвод ременного или цепного привода к шнеку от ведущей оси. Передаточное отношение шкивов или цепных звездочек подбираете в сторону увеличения оборотов.

Шнек работает более эффективно на высокой скорости, червячный принцип действует лишь на очень плотном снегу. То есть, вал шнека должен вращаться в 2-3 раза быстрее вала колес.

Если на выходной трубе есть дополнительный роторный механизм выброса – его скорость должна быть еще выше, поскольку объем снега в центре шнека максимальный, и его надо выбросить из камеры как можно скорее.

Снегоуборщик из бензопилы

Если нет необходимости убирать подъездные пути к дому и гаражу, снегоуборочная машинка может быть легкой и компактной. Ширина рабочей области не более 50 см. Такая конструкция не обязательно делается самоходной, да и мотор ей нужен не такой мощный. Например – от бензопилы.

Камеру со шнеком изготавливаем так же, как в предыдущем варианте. Только материалы и размеры выбираем соответствующие. Шнек на один оборот в каждом крыле камеры, вторичный ротор на выходной трубе не нужен.

Перемещаться такой снегоуборщик может на импровизированных полозьях, установленных по краям камеры. Вместо штанги, от бензопилы подается цепной привод к ротору. Ведущая звездочка остается прежней.

Дополнительного механизма сцепления не требуется, штатный фрикцион бензопилы справляется с этой задачей на отлично.

Единственное, о чем следует позаботиться – о развесовке. Поскольку двигатель от бензопилы крепится с одной стороны (в центре это сделать невозможно, мешают подающие лопатки), ручку управления необходимо сместить от центра в сторону крепления мотора. Тогда работать будет удобнее.

Выводная труба изготавливается из пластикового водовода. Диаметра 120-150 мм вполне достаточно для такого объема снега.

Такой компактный снегоуборщик за несколько минут расчистит дорожки в вашем дворе, и на его изготовление уйдет не так много времени. А летом бензопила демонтируется со шнека и используется по назначению.

Все подробности и секреты изготовления самодельного снегоуборщика из бензопилы в этом видео. Не нужен даже чертеж, все наглядно и подробно показано и объяснено.

Электрический снегоуборщик своими руками

При наличии условно бесплатного электромотора мощностью 1-3 кВт, можно на его базе создать производительную снегоуборочную машину.

Важно! Экономика в данной конструкции работает лишь тогда, когда длина питающего провода не превышает 30 м. Учитывая агрессивные условия эксплуатации, провод должен быть высокого качества, а стало быть, дорогим в плане стоимости. Обычный удлинитель для компьютера не подойдет.

Учитывая конструктивную особенность электромотора, механизм уборки можно выполнить не шнековым, а роторным. Рабочая насадка одевается непосредственно на вал двигателя, скорость работы высокая.

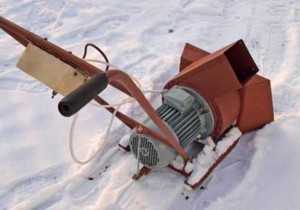

В качестве рабочей камеры можно использовать «улитку» от вентиляционной системы. Имеющийся раструб отлично подходит для выброса снега. Размер установки позволяет перемещать ее вручную.
Какой бы не была конструкция вашей снегоуборочной машины – главное, что вы сэкономили на ее покупке.

obinstrumente.ru

простой снегоуборщик, механический, на гусеничном ходу, для дома, их чертежи, устройство и схема

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой.

На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы

Самодельные снегоуборочные машины для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Они захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Принцип работы

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые материалы

При подготовке к работе нам понадобятся:

  • чертежи;
  • инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

  • Листовая сталь или кровельное железо.
  • Cтальной уголок 50х50 мм.
  • Фанера, толщиной 10 мм.
  • Трубы ¾ и ½ дюйма.
  • 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
  • Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
  • Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Устройство и схема

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

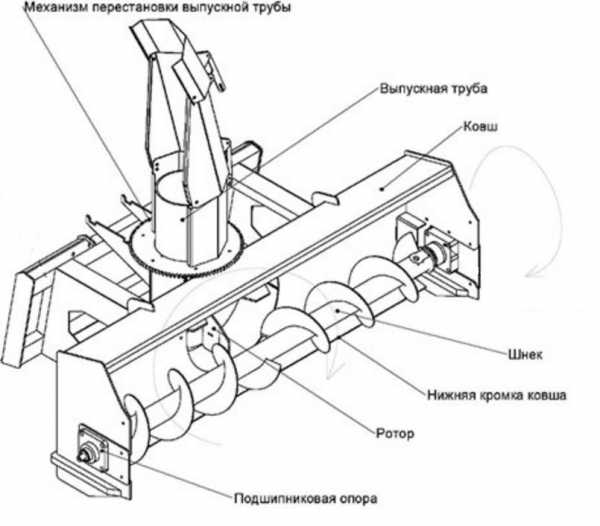

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

  • Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
  • Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
  • Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
  • Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

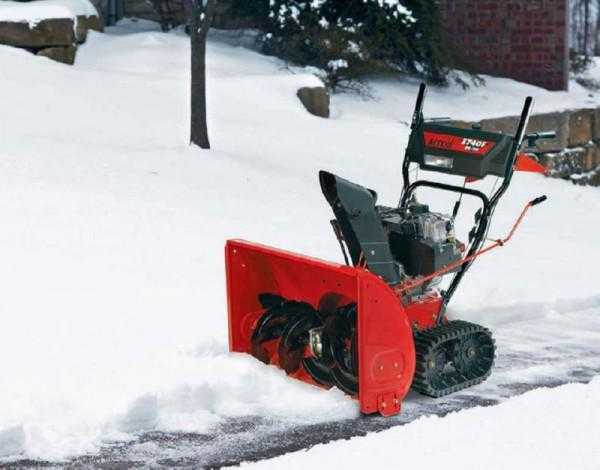

Гусеничный снегоуборщик

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Инструкция

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

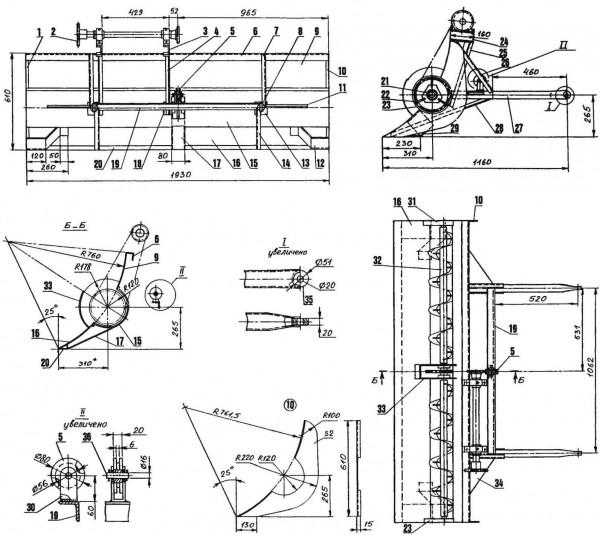

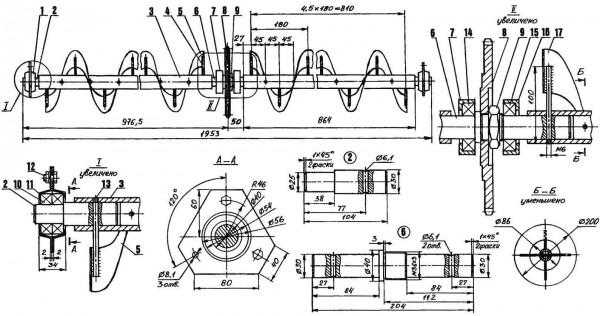

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Схема-2

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Схема-3

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

Схема-4

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

Схема-5

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

  • Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
  • Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
  • Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
  • Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
  • Передаточный ремень соединяет вал и двигатель.
  • Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
  • В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

Шнек из листового железа

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы и предупреждения

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
  5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

machinspec.com

Как сделать самоходный снегоуборщик своими руками: бензиновый и робот снегоуборщик

Зимой обильное выпадение снега может стать причиной заторов на дорогах, а также плохой проходимости по тротуарам и дорожкам. С приходом различной малогабаритной техники, уборка снега стала более простой и не такой долгой.

Речь идет о снегоуборочных машинах бытового назначения, призванных облегчить человеку его каждодневный труд. Но что делать, если не хватает денег на покупку нового агрегата в магазине? Учитывая относительно высокую стоимость моделей, это довольно-таки распространенный случай.

Выход один – сделать снегоуборщик собственноручно, применяя свои знания и умения.

Принцип работы

  1. Какой лучше всего двигатель взять за основу будущего агрегата? Речь идет о том, поставить в конструкцию электрический двигатель, либо мотор, работающий на бензине.

    Если вы намереваетесь убирать только придомовые дорожки, то электродвигателя вполне может хватить.

  2. Если площадь обширная, то использовать лучше бензиновый двигатель. К тому же вам не будет мешать шнур от электрического двигателя, который может промерзать зимой, чем вызвать короткое замыкание.
  3. Целесообразнее будет выбрать бензиновый аналог снегоуборщика.
  4. Следующим моментом будет выбор основы для будущей снегоуборочной машины, т.е. придется делать всю конструкцию самому, включая основные рабочие узлы, либо в качестве движущей силы будет использован мотоблок или иное средство.
  5. Если основой будет мотоблок, то конструирование снегоуборщика будет сводиться только к изготовлению ковша и шнека, находящегося в нем. Естественно, без выводной трубы и элементарной металлической рамы тоже не обойтись.

6.В данном комплектации, вал отбора мощности, расположенный в мотоблоке, будет соединен с ротором снегоуборщика, что и будет приводить в движение всю конструкцию.

7.У самоходного бензинового снегоуборщика, сделанного без использования посторонних агрегатов, принцип работы несколько иной. Колесная база или гусеницы, в зависимости от того, что вы установите на агрегат, будут приводить в движение снегоуборщик самостоятельно.

Принцип работы

8.В остальном он будет работать точно также, как и снегоуборщик на мотоблоке. Вращающиеся лопасти, находящиеся на металлическом валу шнекового механизма, подгребают снежную массу к центру.

9.Там расположены две пластины, которые тоже вращаются, загребая снег дальше, передавая его на роторный механизм. Ротор производит дополнительное измельчение снежного покрова, передавая его дальше, в выводную трубу.

10.Из трубы снежная масса вылетает наружу на определенное расстояние (дальность выброса будет зависеть от мощности используемого двигателя).

Необходимые материалы

Вот, что нам понадобится для изготовления бензинового снегоуборщика:

  • Двигатель с хорошей мощностью (двигатель будет приводить в движение не только шнек, но и давать ход колесной базе).
  • Стальная трубка, обладающая диаметром не менее 3-4 см.
  • Листовое железо (чем больше, тем лучше).
  • Велосипедная или мотоциклетная звездочка и цепь (также от велосипеда или от бензопилы).
  • Подшипники разных размеров.
  • Пластиковая труба для вывода снега наружу (можно изготовить металлическую выводную трубу из листового железа).
  • Соединительные элементы – гайки, болты и т.д.
  • Сварочный аппарат.
  • Металлические уголки.
  • Электрическая дрель или болгарка.
  • Гаечные ключи различных размеров.
  • Молоток.

Необходимые инструменты

Наличие сварочного аппарата в данном случае обязательно, ведь без сварочных работ будет невозможно изготовить раму агрегата, а также соединить прочие элементы конструкции. Если же вы мастер подобных дел, а также если у вас сварочный аппарат под рукой, то можно приступать к работе. Однако, если вы не знакомы с инструментами, которые перечислены выше, то во избежание получения травм советуем приобрести уже готовый агрегат, такой как например бензиновый снегоуборщик Хускварна.

Инструкция

На первоначальном этапе нужно позаботиться о двигателе. Если у вас нет его в наличии, придется покупать мотор в специализированном магазине. Двигатель нужен достаточно мощный, чтобы его хватало и на передачу вращения колесам или гусеничной паре, в зависимости от вашего выбора. Если у вас нет в наличии двигателя, то жмите сюда и мы расскажем как собрать механический снегоуборщик своими руками.

Стоит сделать чертеж будущего агрегата на бумаге, где были бы наглядно видны все рабочие узлы снегоуборщика.

Теперь можно приступить к работе:

1.Изготавливаем раму. Изготавливается она путем сварки из металлических уголков 5×5 см. Прикручиваем профили П-образной формы к поперечным частям рамы – это будет основой для платформы, на которой будет располагаться двигатель.

2.Изготавливаем рукоятку управления. Для этого нам понадобится металлическая трубка небольшого диаметра, которая крепится к раме при помощи болтов М8.

3.Устанавливаем ранее подготовленный двигатель на платформу, расположенную в раме.

Ковш снегоуборщика

4.Изготавливаем ковш, в котором будет находиться шнек. Для этого нам понадобится листовое железо, подходящего размера (ширина должна составлять примерно 50 см). Лист выгибается в дугу, а торцы приделываются к ковшу при помощи сварочного аппарата.

5.По бокам следует сделать отверстия диаметром, равным диаметру металлической трубы, которая будет выполнять роль вала для шнекового механизма.

6.В верхней части делается отверстие под выводную трубу. Диаметр должен быть не менее 16 см, иначе снег будет забиваться в трубе. Далее устанавливаем и закрепляем пластиковую канализационную трубу к ковшу (выводную трубу можно также изготовить из листового металла).

7.Переходим к изготовлению шнека. Состоит он из вала, на котором находятся спиралевидные элементы.

В качестве вала можно использовать обычную металлическую трубу диаметром 2,5-2,7 мм. В середине привариваем к валу пластину из металла размером 1,2×2,7 см.

Если вы не уверены в правильности выполнения действий, то пройдите по ссылке, где находится подробное видео о том, как сделать шнек для снегоуборщика своими руками.
8.По бокам от пластины – по две с каждой стороны, должны находиться лопасти, направленные к центру вала. Для их изготовления используем истовое железо, из которого вырезаем четыре окружности диаметром 28 см каждая. Внутри каждой окружности вырезается отверстие, равное диаметру используемой металлической трубы.

9.Далее делаем надрез с одной стороны у каждой окружности для дальнейшего растяжения детали. Привариваем всё к металлическому валу.

10.Если вы будете использовать цепь в качестве привода, то на одном конце вала нужно установить звездочку от велосипеда. Если привод у вас будет ременной – то устанавливать нужно шкив в том же месте. Сразу же надеваем ремень или цепь на приводной элемент.

11.В проделанные ранее отверстия в боковинах ковша вставляется вал шнекового механизма. По краям вала надеваются подшипники нужного типа (например, №205).

12.Не забываем проделать отверстие в ковше, чтобы приводной элемент мог соединяться с бензиновым мотором.

Колеса для снегоуборщика

13.Колеса, взятые от мотоблока или других агрегатов, устанавливаются внизу конструкции. На двигателе расположен вал, где находятся два шкива, от которых идет ремень или цепь на приводные элементы.

14.Один отвечает за вращение шнека, второй идет от двигателя на колесную базу. Поэтому нужно соединить ремень, идущий от шкива двигателя с валом колесной базы.

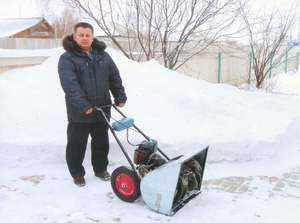

Снегоуборочная бензиновая машина, сделанная в домашних условиях, готова. Заводим двигатель, проверяем на небольшом участке снежного покрова. Если все нормально, то из выводной трубы будет выбрасываться снежная масса.

Поработав какое-то время, остановите двигателя для проверки всех соединений, а также на степень натяжения ремня или цепи. Как видите, для того чтобы собрать достойный инструмент придётся потратить немало времени и если вы не располагаете свободным временем, а сэкономить всё таки хотите, то предлагаем вам в качестве альтернативы механическую лопату Forte qi jy 50.

Особенности комплектации

Если в конструкции вы используете двигатель внутреннего сгорания, то в раме снегоуборщика стоит предусмотреть место и для топливного бака, куда будет заливаться горючее.

Двигатель внутреннего сгорания

Практически все элементы конструкции изготавливаются самостоятельно, что позволяет немало сэкономить на покупке различных деталей. К примеру, рама представляет собой что-то вроде санок, которые, в принципе, и можно использовать для основы. Важно только, чтобы они были металлические.

Боковины ковша можно изготовить не из металла, а из обычной фанеры или ДСП шириной 1 см. Это может быть оправдано в том случае, когда у вас наблюдается дефицит листового железа.

Можно также изменить ширину данного ковша в сторону его увеличения. Естественно, это целесообразно только в том случае, если у вас бензиновый двигатель достаточной мощности. Иногда проще купить целое устройство, чем искать составляющие для собранного собственными руками и в этом случае лучше задуматься над приобретением снегоуборщика Чемпион 656, подробнее о котором мы расскажем тут.

Полезные советы и предупреждения

Основным советом, который касается не только самодельных видов снегоуборщика, но и купленных в магазине агрегатов, является соблюдение элементарной техники безопасности и правил эксплуатации этого робота-снегоуборщика.

Ширина Камаза самосвала по зеркалам позволит узнать сможет ли он передвигаться на вашей строительной площадке или стоит задуматься над приобретением другого транспорта.

Асфальтоукладчик Фогель является незаменимым помощником для работ по выравниванию дорог. Прочитав данную статью вы узнаете больше.

Регулировка карбюратора китайской бензопилы – занятие не из простых, но нажав сюда //machinspec.com/kommunalnaya/kosilka/nastrojka-karbyuratora.html, вы заметно облегчите этот процесс.

Вот основные из них:

  • Проверяйте целостность приводных ремней, а также остальных деталей конструкции, перед каждым запуском агрегата.
  • Одевайтесь подобающим зиме образом, т.е. теплая одежда с ботинками, имеющими нескользкую подошву.

    Не рекомендуется одевать шарф или другую длинную часть гардероба, во избежание попадания её во вращающиеся части агрегата.

Что касается самого агрегата, то в качестве привода лучше использовать ремень, чем цепную систему. При возникновении поломки, ремень будет просто проскальзывать, а вот цепь может и заклинить, что приведет к поломке всего снегоуборщика.

Крепление шнека к валу

Целесообразным будет применение срезных болтов, которые крепят шнек в валу привода. При попадании крупных предметов в ковш, они срезаются, что выводит из строя шнек до того, как элементы могут попасть в двигатель снегоуборщика. Опять же, это способно существенно увеличить срок службы вашего самодельного устройства. Возможно, вас так же заинтересует следующая статья, в которой даны детальные инструкции о том, как сделать снегоуборщик из мотокультиватора своими руками.

Заключение

В конце хотелось бы сказать о том, что изготовление самодельного самоходного снегоуборщика, работающего на бензиновом двигателе, способно существенно сэкономить ваш бюджет. Поэтому, если у вас есть навыки работы со сваркой и токарным делом, можно попробовать изготовить снегоуборочный агрегат самому.

Если же подобрать двигатель, обладающий хорошей мощностью, то можно добиться крайне высоких рабочих показателей, практически ничем не отличающихся от моделей снегоуборщиков, продающихся в магазинах. Однако, если ваше желание сэкономить слишком велико, но навыков работы с инструментами нет, то можно начать с варианта попроще- снегоуборщика из триммера своими руками.

Читайте также как выбрать снегоуборочную машину для дачи?

machinspec.com

Как сделать шнек для снегоуборщика своими руками

Востребование снегоочистителя возникает в тот момент, когда после снегопада приходится очищать большую территорию. Цены на такую технику заводского изготовления довольно высоки, поэтому умельцы стараются ее сделать самостоятельно. Основным рабочим механизмом снегоуборщика является шнек. Чтобы его изготовить, понадобятся точные чертежи. Допущенные в расчетах ошибки приведут к тому, что снегоуборочную машину во время работы будет бросать по сторонам. Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты.

Конструкция шнека и принцип его работы

Собрать шнековый снегоуборщик своими руками несложно. Здесь важно выдержать одинаковое расстояние между спиральными ножами, чтобы машина не виляла во время работы. В действие такие самоделки приводятся электродвигателем или мотором от мотокультиватора, бензопилы и другой подобной техники. Сама по себе шнековая конструкция может служить насадкой для мотоблока.

Шнековые снегоуборочные машины бывают двух разновидностей:

  • Одноступенчатый снегоуборщик оснащен одним шнеком со спиральными ножами. Причем они состоят из двух частей, а между ними стоят подбрасывающие лопатки. Во время движения машины, ковш подрезает снежный пласт, и он попадает на работающий механизм. Вращающиеся спиральные ножи измельчают снег и подгребают его к центру корпуса. Здесь стоят вращающиеся лопатки, которые выталкивают его в сопло. Дальность выброса снега зависит от скорости вращения шнека. Обычно этот показатель составляет от 4 до 15 м. Ножи шнека бывают с ровной кромкой и зубчатые. Первый вариант применяется для рыхлого свежевыпавшего снега. В самодельном исполнении такой механизм часто изготавливают из транспортерной ленты. Ножи с зубчатой кромкой применяются для уборки слежавшегося и заледенелого снега.
  • Двухступенчатые снегоуборщики тоже оснащены шнеком. Но это только первая ступень механизма, помогающая измельчать и выбрасывать снег. Второй ступенью служат лопасти ротора. Они слегка выступают над шнеком и помогают тщательнее перемалывать снег, а потом выбрасывать его через рукав.

Проще всего собрать одноступенчатый снегоуборщик своими руками, причем его хватит, чтобы эффективно справиться со снегом во дворе.

Подготовка схемы и материалов для изготовления одноступенчатого снегоуборщика

Правильно собрать снегоуборщик поможет схема, представленная на фото. По ней подготавливают нужный для работы материал и вырезают из него заготовки. Итак, давайте по порядку разберемся с каждым элементом конструкции:

  • Обычно самодельный снегоуборщик изготавливают шириной 50 см. Для эффективной его работы потребуется любой двигатель мощностью минимум 1 кВт.
  • Корпус снегоочистителя выгибают из листовой стали толщиной 1–2 мм. Боковые стороны можно зашить фанерой толщиной 10 мм. Однако нужно помнить, что на эту часть корпуса припадает основная нагрузка. На боковых полках закреплен сам ротор с подшипниками. Лучше всего их тоже сделать из металла или толстого текстолита.
  • Основой шнека является ось. Для ее изготовления можно взять металлическую трубу диаметром 20 мм. Подбрасывающие лопатки вырезают из листовой стали толщиной 5 мм или куска швеллера. Ножи надежнее получатся из листового металла толщиной 2 мм. Иногда их делают из транспортерной ленты толщиной 10 мм или вырезают из старой автомобильной покрышки. На ось нужно выточить две цапфы. Подшипники подойдут № 203 или 205. Под них нужно найти две ступицы, которые болтами будут закреплены к боковым полкам корпуса снегоуборщика. Привод шнека делают через ремень или цепь. В зависимости от выбора понадобится шкив или звездочка. Подшипники для шнека подойдут только закрытого типа.
  •  Раму снегоуборщика собирают из металлического уголка. Если конструкция не является навеской на мотоблок, а выступает в роли машины, то на раме предусматривают место для установки двигателя. П-образную рукоятку выгибают из трубы диаметром 15–20 мм.
  • Рукав для отвода снега можно делать из ПВХ трубы диаметром 150 мм или выгнуть из оцинковки.

Чтобы шнековый снегоуборщик легко передвигался по снегу, его ставят на лыжи. Их можно сделать из металлического уголка, завернув края вверх или вырезать деревянные полозья из толстой доски.

Сборка шнека и корпуса одноступенчатого снегоуборщика

Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.

Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей. Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:

  • Из подготовленного материала электролобзиком вырезают четыре диска. Их диаметр должен быть меньше полуокружности корпуса снегоуборщика. По нашей схеме этот показатель равен 280 мм.

    Лезвия шнека делают двухсторонние, и они устанавливаются под углом в сторону подкидывающих лопаток.

  • По центру каждого диска сверлят отверстие, равное толщине оси. В нашем примере взята трубка диаметром 20 мм.
  • Получившиеся кольца разрезают с одной стороны, после чего растягивают края в разные стороны. В итоге должно получиться четыре одинаковых элемента спирали.
  • Теперь настало время сделать из трубки вал. Сначала строго по центру приваривают две лопатки. Их располагают друг против друга. На концы трубы приваривают цапфы для подшипников.
  • Металлические лезвия шнека просто фиксируют сваркой к трубе. Для резиновых ножей на вал приваривают крепежи из металлических пластин с отверстиями. Соединение элементов выполняют болтами.
  • На цапфы шнека насаживают подшипники. Одна из них должна быть длиннее. На эту цапфу насаживают шкив или звездочку, что зависит от типа привода.

Шнек готов, и теперь настало время собрать корпус снегоуборщика:

  • Для основного элемента ковша берут лист металла шириной 500 мм и сгибают из него полукруг. В нашем случае диаметр дуги получившегося элемента должен быть не менее 300 мм. В таком ковше ножи шнека диаметром 280 мм будут свободно вращаться.
  • Из металла, фанеры или текстолита вырезают боковые полки ковша. По центру крепят ступицы для подшипников.

В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.

Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.

Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.

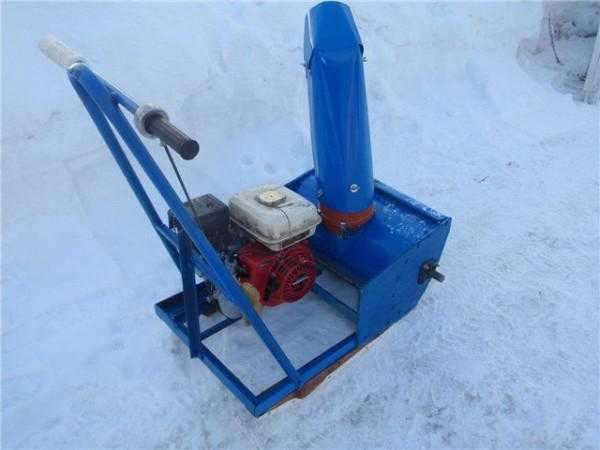

Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.

Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.

Изготовление двухступенчатого шнекового снегоуборщика

Двухступенчатый снегоуборщик сложен в изготовлении. Часто такая насадка используется для работы с мотоблоком. Благодаря ротору с лопастями улучшается захват снега, и увеличивается дальность его выброса через рукав до 12–15 м.

При изготовлении двухступенчатой конструкции, сначала собирают шнековый снегоуборщик. Принцип его изготовления мы уже рассмотрели, поэтому повторяться не будем. Для освежения памяти просто предлагаем посмотреть схему шнекового снегоуборщика на фото.

На следующем фото представлена схема уже двухступенчатого снегоуборщика. Здесь цифрой 1 обозначен шнек, а цифрой 2 – ротор с лопастями.

При самостоятельном изготовлении двухступенчатого шнекового снегоуборщика, понадобятся точные чертежи всех элементов конструкции. На фото предлагаем посмотреть схему, где показан вид сбоку.

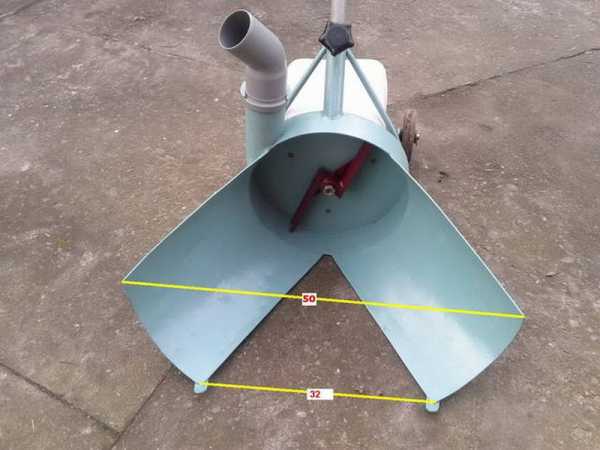

Для изготовления ротора нужно найти барабан. Его можно сделать из старого газового баллона или другой цилиндрической емкости. Это будет корпус ротора. Далее, его соединяют с ковшом шнекового снегоуборщика там, где расположено сопло. Сам ротор представляет собой вал с подшипниками, на который надета крыльчатка с лопастями. Собрать его можно по предложенной схеме.

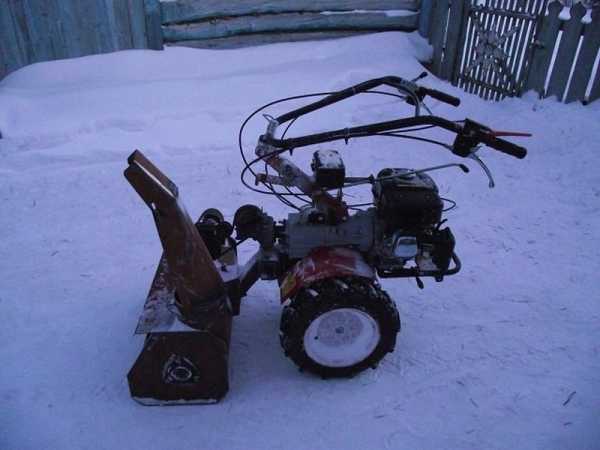

К мотоблоку двухступенчатая шнековая насадка крепится к прицепной скобе на раме. Привод делают с помощью ремней и шкивов.

Во время работы со снегоуборщиком, мотоблок движется на скорости от 2 до 4 км/ч. От скорости вращения шнека и крыльчатки ротора зависит дальность выброса снега.

На видео представлен полный цикл изготовления шнекового снегоуборщика:

Заниматься изготовлением шнекового снегоуборщика разумно, если ежегодно предстоит убирать большую территорию. Техника отличается простотой конструкции и практически не ломается. Надо только следить, чтобы в ковш не попал крупный камень или металлический предмет.

fermilon.ru

Снегоотбрасыватель своими руками – Снегоуборочная машина своими руками: достойная альтернатива

Отправить ответ

avatar
  Подписаться
Уведомление о
