Трап для душа в полу под плитку

При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Содержание материала

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

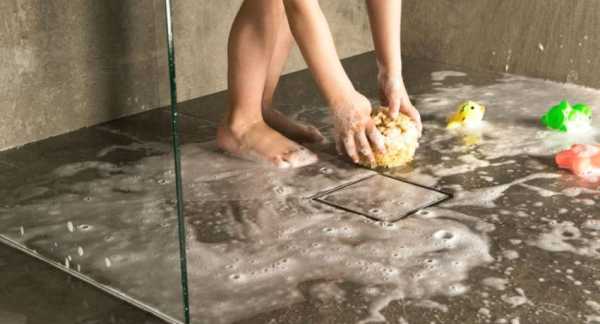

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

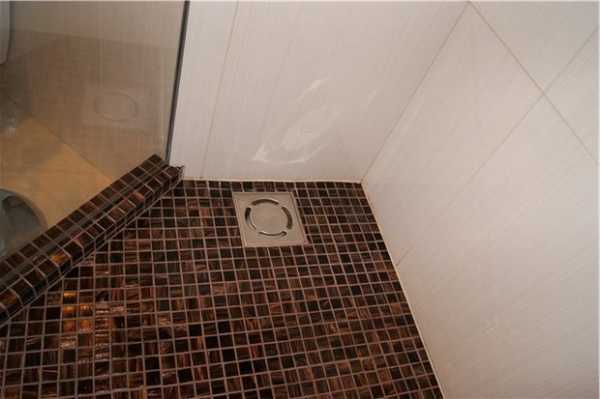

Душевой уголок и трап в углу

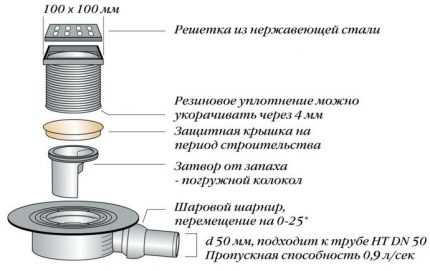

Стандартный трап состоит из следующих элементов:

  • воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
  • фильтрационная решетка;
  • лицевая съемная решетка;

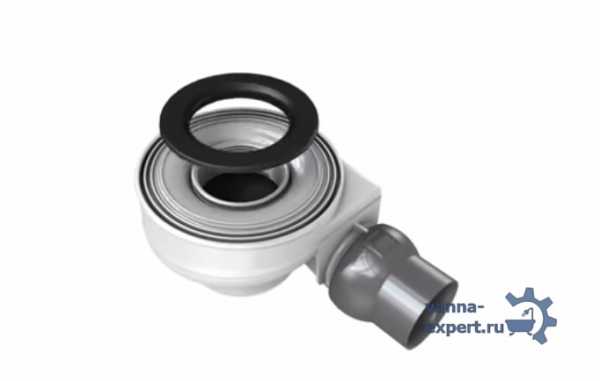

  • сифон;
  • соединительная муфта.

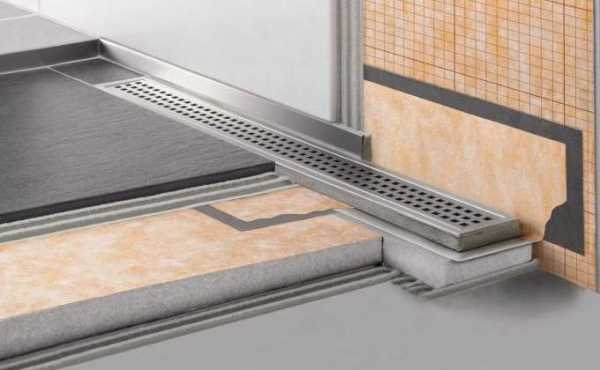

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

  • гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
  • сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

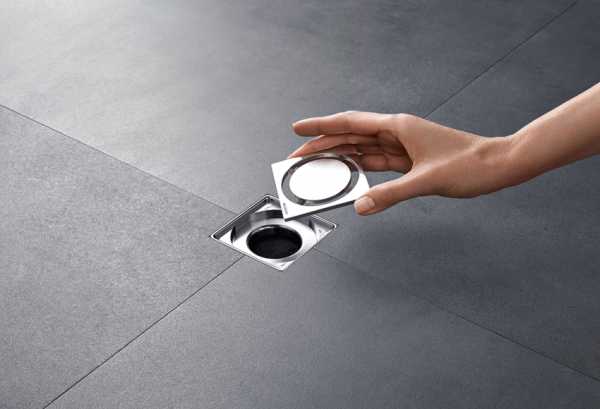

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

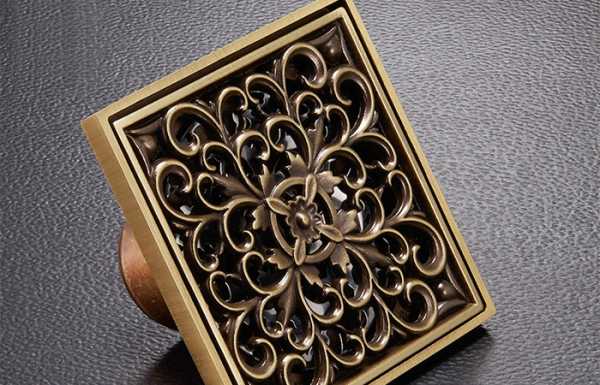

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

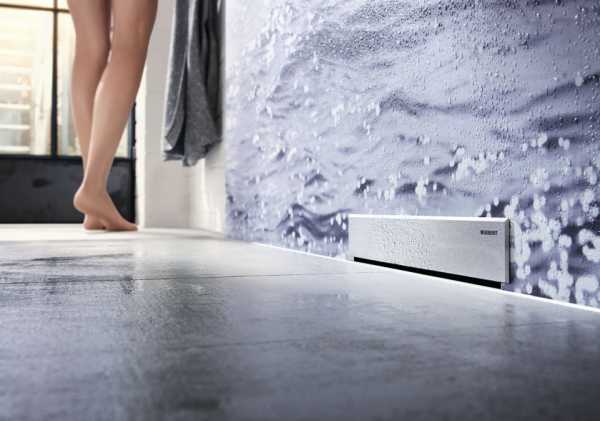

Geberit Duofix пристенный душевой трап

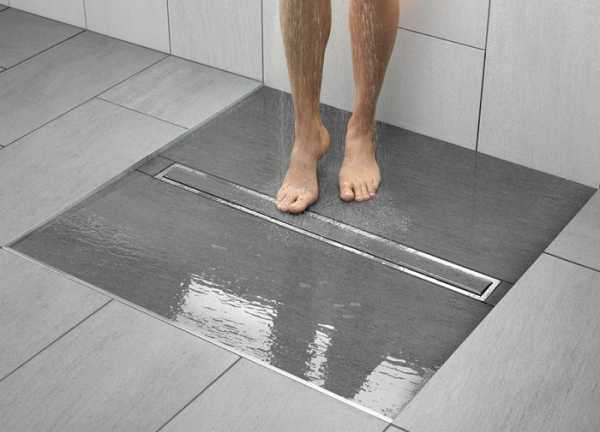

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

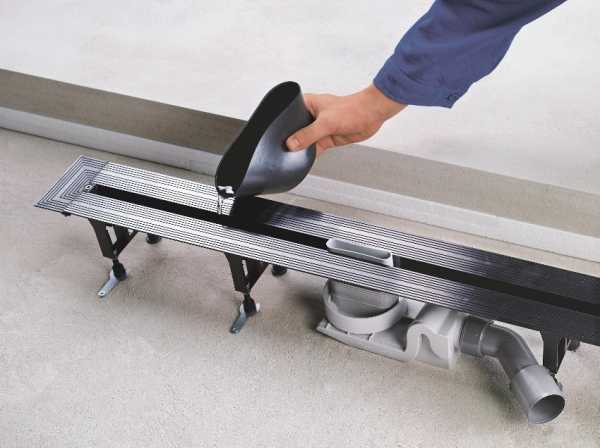

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

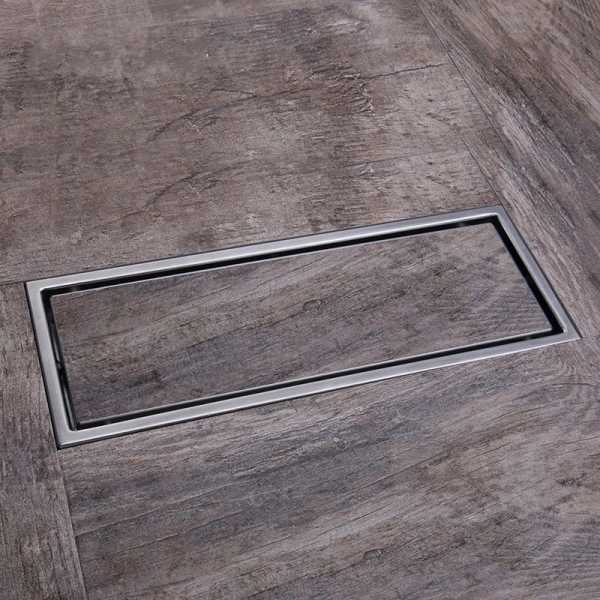

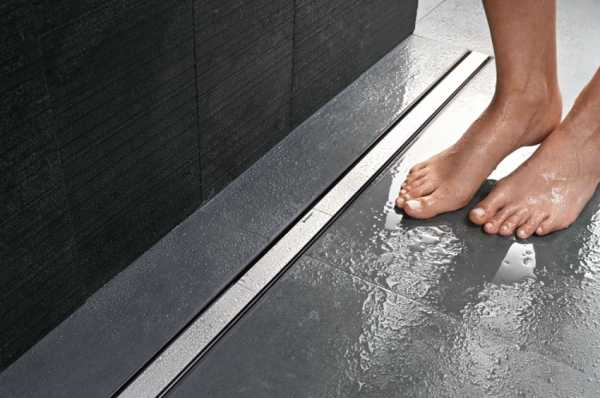

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

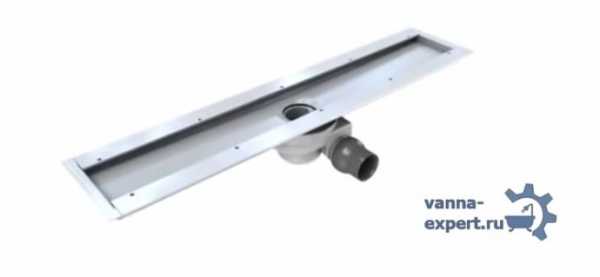

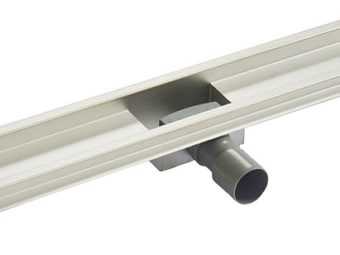

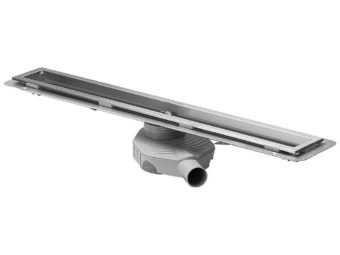

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

  • металлический либо пластиковый цельнолитой желоб с сифоном;
  • съемные фильтрационные решетки;
  • регулируемые ножки;
  • крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

  • длина желоба – 30-120 см;
  • общая высота – 9-15 см;
  • регулируемая высота сифона – 3,5-5 см;
  • пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

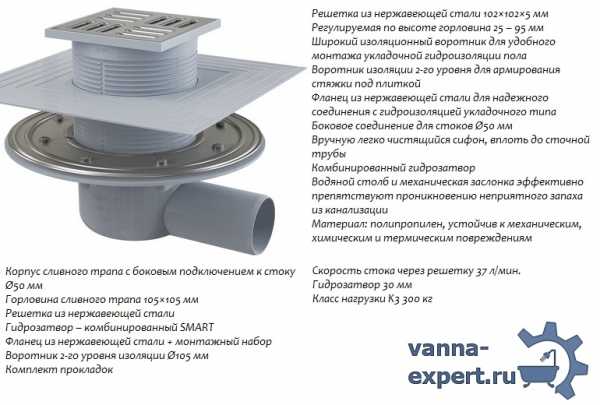

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

НаименованиеОписаниеРазмеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

  • желоб с сифоном, выполненный из пластика;
  • гидроизоляционная лента;
  • крепежи;
  • регулируемые ножки.

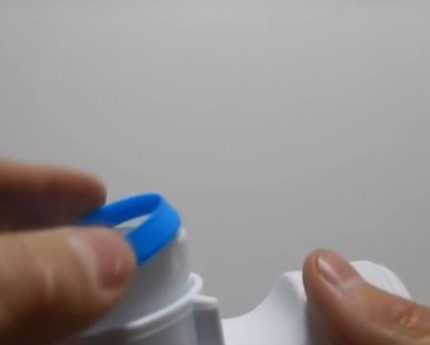

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

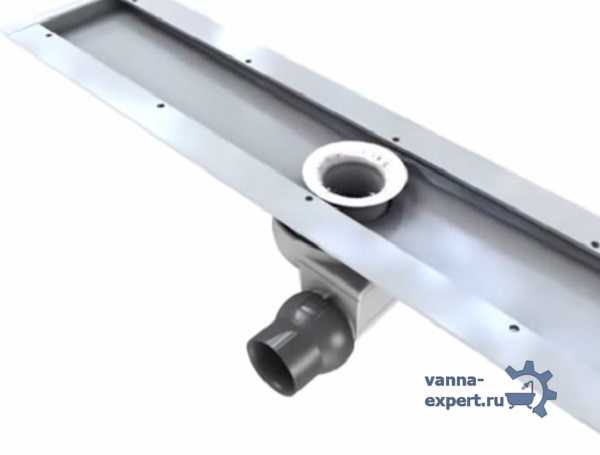

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

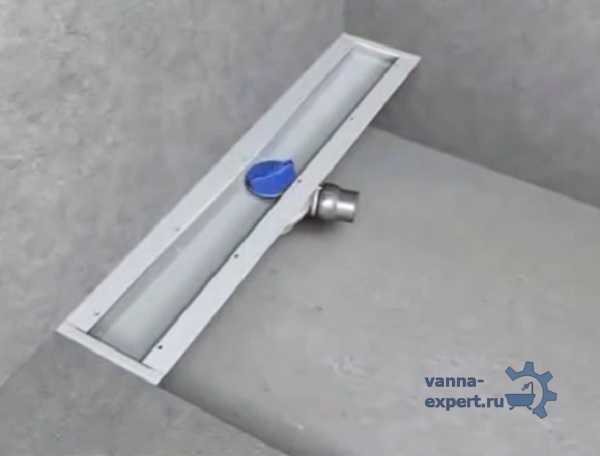

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

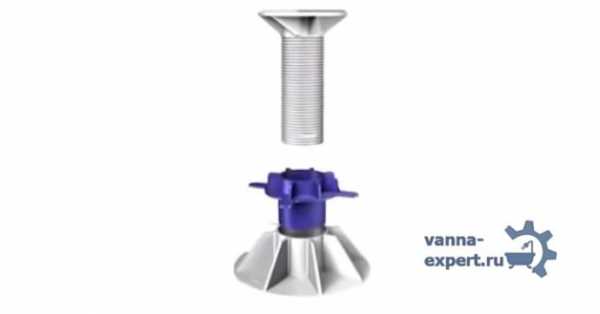

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

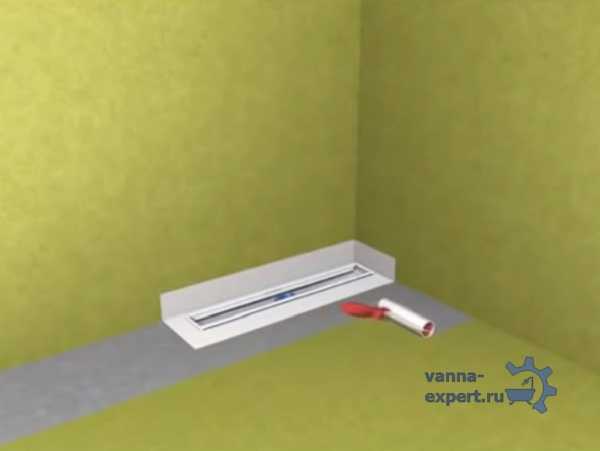

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку.

Видео — Трап для душа в полу под плитку

vanna-expert.ru

Душевой трап

Классическое устройство душевой кабины с занавеской и пластиковым поддоном уверенно вытесняется новыми конструкциями. Вместо поднятой над полом на 15-20 см чашки чугунного или акрилового поддона в душевых кабинах нового поколения устанавливают напольные системы водоотведения или сливные трапы. Использование траповых водостоков позволяет отказаться от всего лишнего, что захламляет помещение ванной комнаты. Вместо объемного короба поддона в помещении осталась незаметная на фоне плитки решетка душевого трапа.

Разновидности напольных сливов

Корпус водоприемника душевого трапа может быть выполнен в виде точечного устройства или вытянутого в длину линейного желоба, закрытого защитной решеткой. В обоих случаях стекающая в сифон вода попадает в затвор и сбрасывается по трубе в канализацию.

Чаще всего системы душевых трапов условно разделяют на три категории:

  • С вертикальным отводом воды. Конструктивно такие душевые трапы похожи на обычные сливы для душевых кабин, но, в отличие от последних, рассчитываются на заделку в глухую бетонную стяжку пола;
  • Пристенные или комбинированные системы водоотведения. Забор воды осуществляется через линейный водоприемник, расположенный на линии стен с полами. Отличается повышенной пропускной способностью,поэтому чаще всего устанавливается на помывочное отделение из нескольких душевых стоек, например, на предприятиях или в банях;
  • Системы душевых сливов для отведения воды по трубам, уложенным в горизонтальном положении.

В качестве примера одного из наиболее популярных вариантов для квартирных душевых можно указать душевой трап Alcaplast APV3344.

Трап устанавливается в подготовленную в бетоне ячейку или гнездо с опорой на широкий кольцевой фланец из нержавеющей стали. Под дисковидным фланцем укладывается слой гидроизоляции и эластичная каучуковая прокладка. Второй уровень гидрозащиты выкладывается под воротником приемного отверстия. Корпус душевого трапа отливается из ударопрочного пластика. Между воротником и затвором устанавливается труба резинового уплотнения, размер который подгоняют под высоту до установки решетки из нержавеющей стали до начала бетонирования стяжки пола в душевой. В холодном состоянии короб легко выдерживает вес человека более 150 кг.

Важно! Максимальная температура горячей воды ограничена 65-70оС, поэтому лить кипяток в приемную горловину слива категорически нельзя. Даже если температурный удар не приведет к растрескиванию корпуса, подобная очистная процедура приводит к нарушению герметичности стыков.

В частных домах для комплектации душевой наиболее удобным будет вертикальный трап со стандартным размером сифона. Для квартирной душевой кабины вариант с горизонтальным водоотводом в полу является единственно возможным вариантом обустройства напольного слива.

Конструкция горизонтального типа душевого трапа имеет минимальный монтажный размер в пределах 60-90 мм. Например, линейный душевой трап Alcaplast, для установки требует всего 62 мм высоты.

Но даже такого габарита зачастую оказывается недостаточно, чтобы смонтировать и установить в полу приемное устройство с сифоном и комбинированным затвором. Резать бетон потолочного перекрытия нельзя. При попытках вырезать в полу душевой комнаты плиты перекрытия, как правило, мастера просто упираются в стальную арматуру. Приходится делать подъем основания или укладывать в пол систему обогрева. Для душевого отделения теплый пол становится особо ценным в холодное время года.

Особенности монтажа и использования душевых трапов

Для загородного дома устройство теплого пола в душевой является обязательным. С помощью контура, уложенного в полу под кафельную плитку, можно прогреть помещение душевой и коммуникации, в период холодов теплый пол гарантирует нормальное состояние уплотнений всех резиновых прокладок сливного трапа.

Конструкция душевого трапа

Кроме способа отвода воды и оформления водозаборного отверстия, напольные трапы для душевых кабин еще отличаются устройством затворной системы. По конструкции запирающего устройства душевые трапы разделяются:

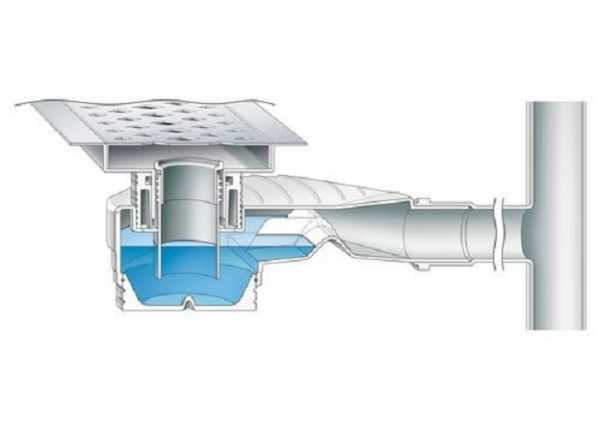

  1. Системы с гидравлическим затвором, устроенным по коаксиальной схеме. Приемная труба опускается в чашку сифона, заполненную водой. По мере стекания водяных потоков из душевой чашка наполняется водой, которая, переливаясь через край, стекает по трубе в канализационную систему;
  2. Системы с сухим затвором. Кроме небольшого гидравлического затвора, конструкция оснащена мембраной или створкой, способной перекрывать выпуск в канализацию под действием веса — напора жидкости или температуры воды.

Принцип действия такого устройства достаточно прост и универсален. При регулярном пользовании душевой сифонная система трапа работает по обычной схеме. Уровень воды в гидрозатворе относительно невелик и составляет всего 35-40 мм. Если душем не пользуются достаточно длительное время, вода в гидрозатворе из-за разрежения в канализационной системе постепенно уходит.

Важно! С уходом воды разгружается резиновая мембрана, которая поднимается и приводит в действие блокирующие створки. С наполнением душевого трапа водой система приходит в исходное состояние, и работа гидрозатвора возобновляется в прежнем режиме.

Самые совершенные системы душевых трапов с биметаллическими пластинами срабатывают по принципу теплового реле электрочайника. Как только включается теплый пол, или в трап попадает теплая вода, металлическая мембрана прогревается до рабочей температуры и открывает сворку сливного отверстия. Вода беспрепятственно уходит в канализационную систему, пока работает подогрев.

Как только металл регулятора остыл, вход в трубу автоматически перекрывается. Таким образом, вход в канализацию отсекается каждый раз, когда душевой не пользуются несколько часов. Такая система позволяет полностью избежать выдавливания воды и газов из емкости сифона в душ.

Кроме мембран и биметаллических пластин, для привода блокирующих створок используют поплавки из пенопласта, как в случае с приведенным выше линейным душевым трапом Алкапласт. Подвод воды в сточную трубу осуществляется через два боковых окна. Пока вода из душевой наполняет емкость затвора, поплавки беспрепятственно плавают в емкости. Как только уровень воды в сифоне упал, поплавки оседают и закрывают окна в канализационную систему.

Типичным представителем устройств с сухим затвором является душевой трап Viega 58.

Приемное отверстие с сечением 100 мм позволяет обеспечить прием и слив воды из расчета до полулитра в секунду. Выпускная труба размером в 40 мм способна поворачиваться на шарнирном соединении на угол до 20о. Монтажная высота или глубина посадки чаши трапа составляет 75 мм.

Обустройство и монтаж конструкции трапа в бетонном полу душевой кабины

На начальном этапе установки потребуется составить схему разводки канализационных труб с промером высоты входного окна тройника, через который сливная система душевого трапа будет подключаться к канализации.

До начала процесса бетонирования систему трапа необходимо собрать «в черновую» и подключить к тройнику сброса воды в канализационную трубу. На этом этапе важно выставить правильно сливной трехградусный уклон и замерить высоту, на которой находится приемная горловина трапа.

Ориентируясь на вычисленную высоту решетки трапа, будут выполняться все остальные работы по бетонированию, утеплению и гидроизоляции. Вычитаем толщину утеплителя из ЭППС и двух слоев гидроизоляции.

После укладки в душевой листа ЭППС и бетонирования стяжки на уровне дискового фланца монтируем корпус трапа и укладываем первый слой гидроизоляции. Выравниваем решетку и колодец трапа по горизонту и вертикали соответственно. Далее необходимо уложить поверхностную гидроизоляцию душевой. Полотно аккуратно наклеивается на поверхность бетона и на стены душевой кабины так, чтобы не было малейших свилей или отслоений.

В верхней части горловины в изоляции вырезается отверстие под укладку крышки с решеткой. Диаметр отверстия в полотне режется чуть меньшего диаметра, чем диаметр резинового уплотнителя. Далее устанавливается верхняя часть трапа, декоративная решетка, и тщательно обтягивается для выбора зазора в уплотнениях.

Затем заливается второй слой раствора. Уровень выбираем по высоте защитной решетки приемного отверстия, чтобы плитка, уложенная на пол душевой кабины, находилась вровень со сливом трапа. Через 4-5 часов поверхность бетона с помощью строительного уровня и широкого шпателя профилируем широким шпателем так, чтобы на бетоне образовался сливной уклонв 1 см на метр длины нормали.

Плитку первоначально выкладываем на дно душевой «на сухую» и подрезаем кромки, чтобы зазор между квадратом решетки и краями плитки был 0,5-0,7 мм. После укладки плитки зазоры забиваются герметиком, а межплиточные швы обрабатываются водостойкой мастикой под цвет пола в душевой.

Заключение

Практически все напольные системы сливного трапа для душевых кабин обладают высокой чувствительностью к жесткой воде, наличию в отходящей воде взвешенной мелкой пыли, волокон и частиц грунта. Поэтому в душевой кабине со сливомв полу нельзя стирать, полоскать, мыть все, что может осесть внутри сливного трапа. Периодически, раз в месяц, слив проливают концентрированным раствором моющего средства для сантехники.

bouw.ru

разные виды и правила их монтажа

Выбор душевой кабинки должен производиться с учетом схемы расположения канализации и высоты поддона. От этих факторов зависит схема монтажа и необходимость приобретения дополнительного оборудования.

Если слив для душевой кабины расположен не намного выше уровня канализационной трубы, то может потребоваться замена сифонной системы на купленном поддоне.

Содержание статьи:

Сливные устройства бесподдонных душевых кабин

В сантехнических магазинах представлены преимущественно душевые кабинки с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.

В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода без поддона. Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.

Галерея изображений

Фото из

Трап душевой с точечным водопроиемником

Линейное водоприемное устройство

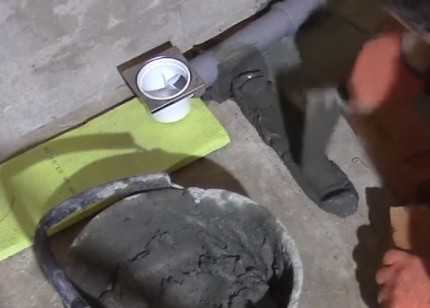

Установка слива перед сооружением стяжки

Вертикальное присоединение трапа к сливу

Распространенные варианты сливов и условия их монтажа будут рассмотрены ниже.

Канальная система сбора воды

Установка канального слива требует соответствующей подготовки пола или постамента для душевой кабинки. При монтаже канала у стены наклон делается только в одну сторону, поэтому планирование места установки кабинки, структуры размещения элементов канализации в санузле необходимо осуществлять заранее.

Место стекания воды устанавливается за счет наклонной укладки плитки, а вид самих отверстий и решетки зависит только от фантазии дизайнеров

Канальная система состоит из водоотводного лотка, системы слива и решётки. Составные элементы могут изготавливаться из:

  • керамики;
  • прочного пластика;
  • металла.

Каналы продаются обычно в готовом для установки виде. Включена в конструкцию и сифонная система. После покупки остается соединить их гофрированной трубой к канализационному сливу и обложить сверху плиткой. Размеры стандартных каналов колеблются от 50 см до 118,5 см. Элементы системы заменяемы, поэтому есть возможность подобрать каждую деталь отдельно по своему вкусу.

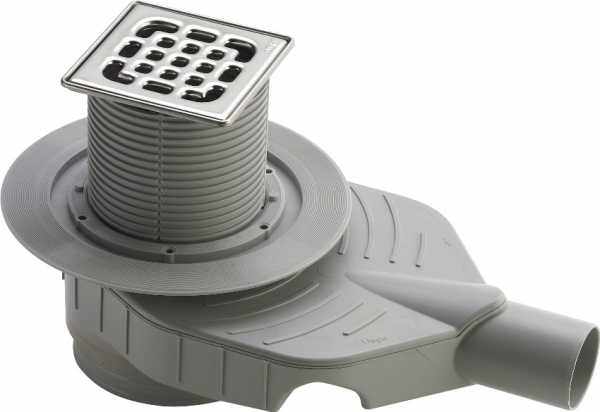

Душевой трап с точечным сбором воды

Конструкция душевого трапа представляет собой устройство для приема сточных вод, монтируемое в пол. Иногда канальный слив считают разновидностью трапа, потому что масса инженерных водоотводящих систем действительно стирает грань между этими двумя устройствами.

Сливные трапы рекомендуется выбирать с фиксирующими к полу элементами, системой фильтрации воды от мусора и гладкой внутренней поверхностью

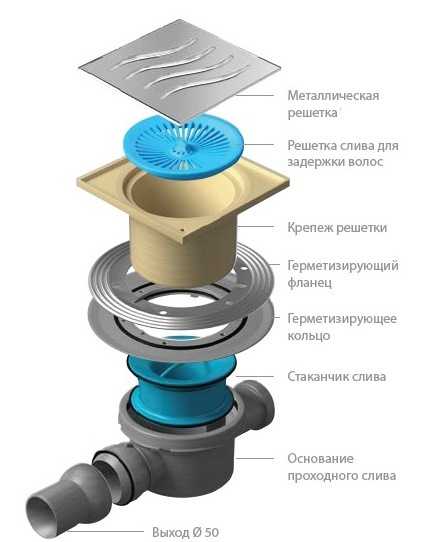

Трап состоит из:

  • лицевой решетки;
  • уловителя мусора;
  • прижимных прокладок и уплотнителей для герметизации;
  • корпуса трапа;
  • гидрозатвора (стаканчик слива).

Трапы могут быть чугунными, пластиковыми и из нержавеющей стали. По виду конструкции они делятся на вертикальные и горизонтальные.

Вертикальные трапы могут пропускать большие объемы воды, поэтому устанавливаются в основном в бассейнах, где предусмотрена возможность свободного доступа к сливной системе снизу.

Горизонтальные трапы имеют боковой сливной патрубок и применяются в большинстве квартир как компактные и легкие в установке устройства.

Вертикальный душевой трап не засоряется, обладает высокой пропускной способностью, но при серьезных поломках может потребоваться демонтаж плитки и цементного основания

Решетки сливных отверстий могут изготавливаться квадратными, круглыми, прямоугольными. Высота корпусов трапа варьирует от 7,5 до 19 см. В выборе такого сливного устройства есть ряд нюансов.

  1. Наружные пластиковые решетки должны быть толстыми и прочными, учитывая вес людей, которые будут регулярно мыться в душевой кабинке.
  2. Преимущество при покупке отдают трапам с регулируемой высотой корпуса.
  3. Пропускная способность слива должна быть больше входящего потока воды.
  4. Рекомендуемый размер выходного патрубка – 50 мм.
  5. Обязательное наличие сифона и улавливателя посторонних частиц.

На качестве влитого в пол сливного трапа лучше не экономить, потому что уплотнители на дешевых моделях быстро изнашиваются, а шероховатости внутренних пластиковых деталей приводят к быстрому засорению сифона.

Стандартный процесс сооружения душевого поддона с трапом и сливом состоит из нескольких этапов:

Галерея изображений

Фото из

Этап 1: Установка сливного трапа с водоприемной воронкой

Этап 2: Гидроизоляция дна и укладка арматуры

Заливка днища и обработка стенок поддона

Облицовка поддона душевого бокса

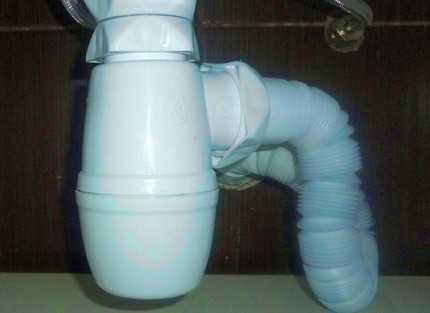

Сифоны душевых кабинок с поддоном

Производители кабинок часто используют на поддонах эксклюзивные инженерные решения, которые трудно отнести к каким-либо распространенным категориям сифонов. Но большинство моделей можно разделить по двум принципам:

  • по механизму действия;
  • по типу конструкции.

В особенностях их устройства следует разобрать более подробно.

Галерея изображений

Фото из

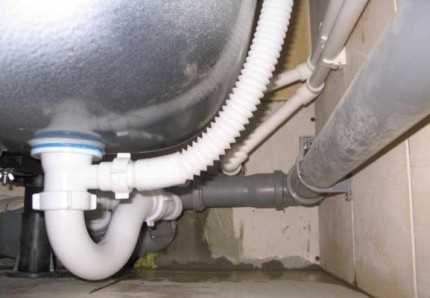

Подключение слива к душевой кабинке

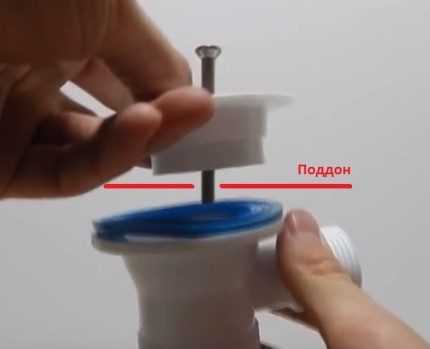

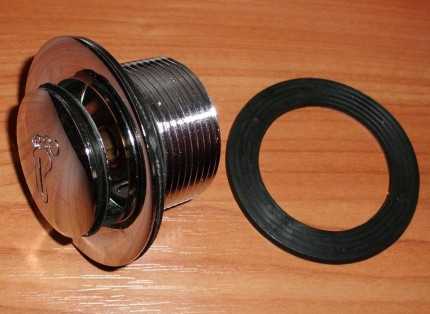

Слив с плоским стаканом сифона

Слив в поддоне средней высоты

Душевой бокс с высоким поддоном

Классификация сифонов по механизму действия

Различия в принципах механизма работы разделяют существующие сифоны на 3 основные группы.

Первая группа — простые сифоны. Они включены в комплектацию большинства дешевых душевых кабин на отечественном рынке. Принцип работы этих сифонов прост: сверху сливное отверстие закупоривается пробкой, после чего в поддоне начинает собираться вода. При извлечении пробки вода уходит в слив.

Главным преимуществом простого душевого сифона является низкая цена, а комфорт пользователя душевой кабины отходит на второе место

Элементарная конструкция обеспечивает дешевизну этих устройств. Опасность представляет их эксплуатация, потому что при открытии/закрытии отверстия можно поскользнуться и нанести себе травму.

Вторая группа — сифоны с ручным управлением. В данной конструкции на стену выводится ручка управления, при повороте которой происходит регулирование сливного отверстия.

Такой механизм действия особо удобен для людей с ограниченными возможностями, которым трудно нагибаться для ручного закрытия отверстия пробкой.

Сифоны с ручным управлением могут оснащаться общим гидрозатвором для нескольких сливных труб, например, из ванной и кухни

Третья группа — система click-clack. В таких сифонах пробка стационарно находится над сливным отверстием и одновременно является переключателем положений «открыто»/«закрыто».

Автоматическое открытие сливного отверстия в устройстве Click-Clack часто происходит случайно при нажатии ногой, поэтому топтаться в душевой кабинке необходимо аккуратно

При первом нажатии ногой на пробку она слегка поднимается, и отверстие слива открывается, а при повторном нажатии – пробка фиксируется в закрытом положении и не дает воде стекать.

Конструкционная классификация сифонов

В зависимости от инженерных особенностей устройства гидрозатворного механизма сифоны делятся на 3 вида.

Первый вид — бутылочные сифоны. В квартирах они повсеместно установлены на раковинах в кухне. Название этот вид сифонов получил из-за продолговатого внешнего вида. Осаждение мусора происходит на «дне» бутылки, которое легко открутить и почистить от грязи.

Гидрозатвор обеспечивается внутренним обустройством сифона, которое также предупреждает попадание в боковой гофрированный водоотвод крупных предметов.

Бутылочная конструкция получила популярность из-за простоты очищения внутренности от загрязнения и легкости замены сифона в случае поломки

Недостатком такого сифона является громоздкость и длина, поэтому для его установки на душевую кабину требуется большой зазор между полом и поддоном.

Второй вид — классические трубные сифоны. Среди систем слива воды из душевых кабинок наиболее распространены сифоны в виде букв U и S. Формирование гидравлического затвора происходит непосредственно в трубном изгибе.

Такие сифоны характеризуются надежностью и прочностью, а их компактные модификации используются в большинстве бюджетных душевых кабинок.

Конструкция изгиба приводит к накоплению жировых отложений на его дне, поэтому периодически необходимо прочищать сифон специальными средствами

Недостатком этого вида сифона является неудобство демонтажа и очистки, особенно в условиях ограниченного пространства под душевым поддоном.

Третий вид — гофрированные сифоны. Этот вид сифонных сливов представляет собой пустую трубку в виде уголка, один конец которого крепится к отверстию поддона, а второй переходит в гофрированный шланг.

Сифон можно устанавливать под любым углом к горизонтальной плоскости, что делает его удобным для нестандартных вариантов размещения слива.

Гофрированный сифон требует хорошей фиксации, а после первого спуска большого количества воды необходимо удостовериться, что гофра не отклонилась

Гидрозатвор в гофрированных сифонах формируется в удаленном от слива месте вручную. Для этого шланг изгибается в виде буквы U и фиксируется в данном положении ниже уровня отверстия поддона.

Существуют и эксклюзивные варианты сифонов, объединяющие черты сразу нескольких конструкционных вариантов.

Обустройство слива для душевой кабины

Устанавливая душевую кабинку особое внимание стоит уделить сооружению слива. Ведь то того, насколько правильно он будет сделан, зависит срок службы кабины и ее комфортная эксплуатация. Так, неправильно подключенный слив может быстро дать течь или стать причиной неприятных запахов в ванной комнате.

Давайте рассмотрим более детально этапы обустройства слива для ванной.

Этап #1. Монтаж душевого канала

Монтаж канального водоотвода в ванной происходит непосредственно в пол, с фиксацией со всех сторон цементным раствором. Перед установкой канала необходимо обклеить решётку клейкой лентой для защиты полированной поверхности от повреждения.

Для закрытия поверхности решетки подойдет и стрейч-пленка. Главное, чтобы защитное покрытие было тонким и защищало полированную поверхность от повреждений

Если наружная поверхность канала полированная, то необходимо придать ей шероховатости наждачкой, чтобы цементный раствор лучше адгезировался. После обработки необходимо обработать поверхность обезжиривающим раствором.

Далее необходимо закрепить канал кронштейнами к полу и заземлить корпус водоотводного лотка, если он выполнен из металла.

Фиксация канального стока к полу должна быть жесткой, потому что на лоток будет переноситься масса тела человека

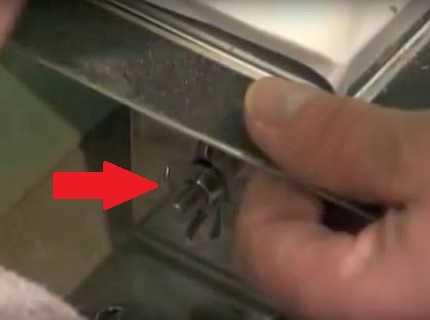

Выровнять лоток строго по горизонтальному уровню с помощью боковых регуляторов.

Закручивать гайки необходимо сильно, потому что регулировочный механизм будет залит цементом и подзатянуть крепление позже не удастся

Присоединить один край соединительного шланга к патрубку канала, а второй – к канализационной трубе. Убедится, что шланг вставлен до упора и плотно фиксируется.

При подозрении на возможность протечки воды нужно предварительно обработать патрубок тонким слоем силикона.

Для отвода воды лучше использовать пластиковую трубу, а не гофрированный шланг, потому что в углублениях гофры накапливаются жировые отложения

Следующим действием нужно заполнить пространство по бокам канала цементом с учетом толщины плиток, которые лягут сверху.

Затем положить на цемент плитку, верх которой должен быть на 1 мм выше уровня канала, чтобы вода не накапливалась у решетки. Плитку в ванной необходимо укладывать от сливного лотка, чтобы гарантировать со всех сторон ровный стык и отсутствие острых краев.

Для стока воды должен быть наклон плитки от сторон душевой зоны к сливу из расчета 1-1,5 см высоты на 1 м длины пола.

После укладки плитки необходимо очистить место её стыка с краем решетки канала и заполнить плиточным клеем или герметиком. После его высыхания необходимо окончательно зачистить пространство по краям канального слива и снять защитную пленку с решетки. Слив готов!

При монтаже канального слива необходимо учитывать следующие нюансы:

  1. Пропускная способность канала не должна быть меньше расхода воды в душе. Классическая гидромассажная кабинка использует 10 литров виды в минуту.
  2. Расстояние от патрубка водоотводящего лотка до вертикальной канализационной трубы должно быть минимальным.
  3. При сомнениях в пропускной способности сливной системы, можно её проверить. Для этого требуется закрепить лоток к полу, присоединить его к канализационной трубе и подать в лоток напор воды.
  4. Диаметр шланга, идущего от патрубка, не должен быть меньше 40 мм, а его уклон – менее 30 мм на 1 м.
  5. При установке канального слива в дверях ванной рекомендуется выбирать секционную решетку для облегчения доступа к сифону.

Следование инструкциям позволит осуществить монтаж канального стока в душевой кабинке быстро и качественно. Бояться засора во встроенном в пол водоотводящем лотке не стоит, потому что его конструкция предусматривает чистку системы снаружи без необходимости демонтажа плитки.

Этап #2. Установка водоотводящего трапа

Монтаж душевого трапа осуществляется аналогично схеме установки канального слива, описанной выше. Дешевые водоотводящие трапы продаются без фиксирующих устройств, поэтому при их монтаже следует знать один нюанс.

Если внешне сливное устройство имеет вид простого корпуса с внутренним механизмом и отводящим шлангом, то сначала необходимо жестко зафиксировать его в нужном положении.

Для фиксации по высоте можно подложить под корпус кирпич, нескольких плиток или другой подручный материал.

Нельзя фиксировать трап с помощью монтажной пены, потому что впоследствии при нажатии ногой на решетку трапа он может провалиться

С регулированием горизонтальной устойчивости ситуация сложнее. При отсутствии крепежных элементов контролировать правильное расположение корпуса трапа необходимо будет после укладки цементной стяжки в процессе её высыхания.

Общая схема слоев душевого пола при установке трапа выглядит следующим образом.

Укладку пола для бесподдонного душа желательно доверить профессионалам, потому что формирование каждого слоя имеет много монтажных нюансов

На схеме представлен квадратный водосливной трап с фиксирующими элементами. Прочистка засоров в сливе производится после снятия решетки и извлечения внутренних элементов.

Корпус трапа фактически представляет собой полую колбу с патрубком, поэтому после его разборки можно даже прочистить сливной шланг с помощью троса.

Этап #3. Установка сифона душ-кабины на поддон

Процесс установки сифона настолько разнообразен, что пошаговые подсказки по монтажу конкретного устройства слива душевой кабины можно найти только в его инструкции по установке.

Ниже будет рассмотрен монтаж одного из простых видов сифона для понимания принципиальных этапов этого процесса. Общая схема устройства отражена на рисунке.

Представленная схема S-образного сифона является базовой. К конструкции могут добавляться вспомогательные механизмы, патрубки и отверстия для очистки

Первым делом необходимо заняться присоединением к гидрозатвору горловины патрубка слива. Нужно взять патрубок слива и одеть на него коническую резинку.

Коническую резинку следует одевать так, чтобы узкая её часть оказалась на краю горловины. Снаружи прокладку можно смазать силиконом

Перевернуть патрубок, вставить его сверху в гидрозатвор и зафиксировать гайкой.

При соединении патрубка с гидрозатвором не нужно предварительно глубоко утапливать прокладку: она самостоятельно прижмется при закручивании гайки

Положить в заглушку резиновую прокладку и прикрутить ее к боковому выходу гидрозатвора. Такой заглушкой оснащаются не все сифоны, но такая конструкция является приоритетной при выборе сливного механизма.

Заглушка гидрозатвора облегчает очистку забившегося сифона от мусора. При её отсутствии требуется отсоединение сифона от поддона для удаления грязи

Положить на второе выходное отверстие гидрозатвора резиновую прокладку, приставить к ней горловину и закрутить фиксирующую гайку.

Смазывать силиконом край горловины не обязательно. Главное без перекоса установить его на уплотнитель, чтобы исключить протекание воды

Получается готовый сифон, который необходимо прикрепить с одной стороны к поддону, а второй – к сливному гофрированному шлангу.

В собранном виде проверить сифон на наличие протеканий можно, подставив горловину под струю воды в кухонной раковине

Далее следует подготовить горловину к креплению на поддон. Для герметизации соединения необходимо положить на верхнюю часть горловины специальную широкую резиновую прокладку. На внутренней стороне поддона также размещается резинка.

Прокладки поддона сверху и снизу сливного отверстия необходимо смазать водостойким герметиком. Это предотвратит протекания и исключит повреждение акрилового покрытия

Затем горловина приставляется к поддону снизу, а верхняя часть сифона со сливным отверстием и фиксирующим болтом – сверху. Болт закручивается отверткой, и на этом крепление сифона к душевой кабинке заканчивается.

Крепежный болт должен быть из нержавейки или латуни, иначе через 1-2 года он сгниет и потребуется демонтаж сифона

Следующим этапом к выходному патрубку сифона и переливному отверстию (при его наличии) присоединяется гофрированный шланг. Получается готовый к эксплуатации сифон.

Переливным отверстием комплектуются только высокие поддоны, поэтому при отсутствии перелива покупать сифон с соответствующим отверстием не нужно

Все вышеописанные процедуры желательно проводить на перевернутом поддоне до установки душевой кабинки на пол. А потом присоединённый сифон нужно будет лишь подключить к канализационной трубе.

Секреты выбора и монтажа сифонов

Перед покупкой и установкой нового душа желательно ознакомится с советами экспертов, чтобы не пришлось обменивать товар, изменять самостоятельно конструкцию или докупать подходящие детали.

Несколько важных рекомендаций:

  1. Перед покупкой сифона необходимо замерить расстояние между выходным отверстием поддона и полом, чтобы корпус сифона помещался под душ. Чаще всего встречаются сливные механизмы размером 80-200 мм.
  2. Размер сливного отверстия поддона должен соответствовать ширине горловины сифона. Их стандартные размеры 52, 62 и 90 мм.
  3. Нижний уровень исходящего патрубка сифона должен быть выше уровня канализационного отверстия.
  4. Для сохранения проходимости воды в низкоуровневых поддонах с компактными водоотводами следует уделять первоочередное внимание фильтрации мусора на входе сливного отверстия.

Необходимо учитывать и советы продавцов, которые разбираются в  нюансах  установки конкретных моделей кабинок и сифонов, представленных в их сантехническом магазине.

Выводы и полезное видео по теме

Видеоролики познакомят вас с нюансам установки сантехнических приборов, которые помогут вам произвести монтаж кабинки без помощи специалистов.

Устройство, схема работы и монтаж сливного трапа:

Устройство и ремонт сифона для душевого поддона:

Рассмотрев нюансы выбора сифонов и их монтажа, можно смело идти в магазин покупать душевую кабинку. Теперь понятно, какое оборудование подойдет для вашего санузла и как эксплуатировать его долго и без поломок.

sovet-ingenera.com

Трап для душа в полу под плитку: слив, как сделать самому

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.

    Пример углового слива в душа

  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

okanalizacii.ru

Как правильно сделать слив для душа в полу под плитку?

Для современного человека душевая кабина или ванна – это неотъемлемый сантехнический прибор, без которого не проходит ни один день. При устройстве душевой кабины без поддона, важно не забыть про трап для душа в полу под плиткой. Это устройство служит для сбора и слива жидкости во время принятия водных процедур. Что может быть проще, чем красиво оформленное отверстие для отвода воды в полу душевой кабины?!

Такое устройство для душевых в ванной комнате называют трапом, а выбрать и установить их вполне можно своими руками, ведь конструкция и монтаж трапа для душевой кабины не слишком сложны. Разберем подробно, какой вид слива в полу лучше, как самостоятельно разобраться с установкой данной системы, рассмотрим условия и нюансы монтажа сливного отверстия.

Конструкция и функции душевого трапа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

  • воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
  • декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
  • сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

  • задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
  • препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
  • предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Душевые сливы с сухим затвором или гидрозатвором экономит пространство в небольшой ванной комнате, освобождая от необходимости установки ванны или громоздкой душевой кабины с высоким поддоном, благодаря чему происходит также существенная экономия семейного бюджета. Но прежде чем купить сливной трап для душевого пола, нежно разобраться в его видах, ведь мы выбираем устройство, рассчитанное на длительный срок эксплуатации.

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.
Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

  1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
  2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
  3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
  4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
  5. Необходимо дать высохнуть стяжке до полного затвердевания.
  6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
  7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
  8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
  9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
  10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
  11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.
  12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
  13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
  14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
  15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.

santehnikportal.ru

современное решение для ванной комнаты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

remoo.ru

Трап для душа в полу под плитку: какой выбрать?

В последнее время все большую популярность приобретают современные душевые кабины без поддонов. Слив воды в канализацию обеспечивается за счет вмонтированного в пол устройства, которое называется «трап для душа в полу под плитку». Какой лучше, вы поймете, прочитав эту статью. Кроме того, вы узнаете об основных особенностях и разновидностях подобных систем.

Устройство водоотводящих желобов

Трап для душа в полу под плитку представляет собой довольно сложное сантехническое устройство. Оно располагается в особом напольном отверстии и прикрепляется прямо к трубе. Данная конструкция состоит из таких элементов, как:

  • отводы с муфтами, присоединяющиеся к канализационному сливу;
  • съемная решетка, препятствующая засорению стока;
  • фланец, герметично фиксирующий гидроизолирующую мембрану;
  • сифон, создающий гидрозатвор;
  • водоприемная воронка.

Для изготовления подобных сливных конструкций используется нержавеющая сталь. Этот долговечный и экономичный материал отличается повышенной надежностью. Съемная решетка может быть выполнена не только из стали, но и из хрома, латуни и даже керамики. Они могут быть круглой или квадратной формы.

Основные функции сливного трапа

Это, простое на первый взгляд, устройство выполняет несколько важнейших задач. Трап для душа в полу под плитку позволяет сливать водный поток непосредственно в канализационный стояк. Кроме того, именно благодаря наличию этой конструкции обеспечивается герметичность стыков с полом. Установка гидрозатвора позволяет избежать появления неприятных запахов, исходящих из канализации.

Разновидности сливных трапов

На сегодняшний день выпускается несколько типов подобных устройств. Каждый из них имеет собственные преимущества и недостатки.

Наиболее простым считается трап для душа в полу под плитку с водным затвором. В данном случае функции пробки, препятствующей проникновению зловония канализации, выполняет вода. Поэтому одним из наиболее существенных недостатков использования данного устройства можно считать постоянную сырость. Во избежание развития болезнетворных бактерий вокруг него нужно производить регулярную дезинфекцию. К преимуществам подобных конструкций можно причислить сравнительно низкую стоимость.

Следующей, более дорогой и современной разновидностью является трап для душа в полу под плитку с сухим затвором. Следует сразу оговориться, что он не создает сырости, приводящей к появлению плесени и грибка. Это обусловлено тем, что вся вода мгновенно сливается в канализационную систему. Работа сухого затвора обеспечивается за счет наличия особого клапана, представляющего собой посаженный в воронку шарик. По мере наполнения трапа водой этот шарик постепенно начинает всплывать, открывая слив. После удаления воды он вновь возвращается на место, перекрывая доступ воздуха из канализационной системы. Единственным существенным недостатком подобных сливных трапов можно считать то, что со временем клапан зарастает мусором, вследствие чего нарушается его работа. Во избежание подобных сбоев его рекомендуется регулярно очищать.

На что нужно обратить внимание, покупая трап для душа в полу под плитку?

Какой выбрать, нужно решать самостоятельно, исходя из собственных возможностей и потребностей. Однако чтобы не ошибиться, необходимо обязательно учитывать несколько важнейших нюансов. Прежде всего следует обращать внимание на стоимость устройства. Не нужно экономить, ведь слишком дешевые модели отличаются очень низким качеством. Одним из самых оптимальных вариантов считается трап для душа в полу под плитку Viega. Продукция этой фирмы отличается высоким качеством и надежностью по сравнению с прочими аналогами.

Не стоит забывать о том, что именно правильно выбранный сливной трап как нельзя лучше обеспечит чистоту, сухость и отсутствие сырости в ванной комнате. Перед покупкой необходимо определиться с высотой монтажной системы. Кроме того, вам понадобится хотя бы приблизительно подсчитать расход воды. Важно, чтобы выбранная модель успевала справляться с отведением использованных стоков.

Особенности монтажа

Чтобы установить трап для душа в полу под плитку, нужно немного поднять уровень пола и создать в нем уклон, направленный в сторону слива. В процессе монтажа необходимо следить, чтобы решетка не выступала над уровнем пола. На первом этапе нужно создать пятисантиметровый теплоизоляционный слой. Для этого можно использовать пенополистирол. Поверх него рекомендуется создать четырехсантиметровую черновую бетонную стяжку, на поверхности которой впоследствии будет располагаться гидроизоляционная мембрана, необходимая для обеспечения герметичности пола.

Четвертым слоем должна стать чистовая бетонная стяжка, обеспечивающая уклон для слива воды. Поверх нее можно уложить влагостойкую керамическую плитку или другой подходящий отделочный материал.

Разнообразие дизайнерских решений

На сегодняшний день выпускаются угловые, круглые и прямоугольные сливные трапы. Первый вариант обычно устанавливается в углу помещения, поэтому он практически незаметен на общем фоне. Прямоугольные и круглые устройства можно монтировать в любой части ванной комнаты. В последнее время особой популярностью пользуются пластиковые, металлические и комбинированные модели.

Особым разнообразием отличаются съемные декоративные решетки, щели которых могут иметь различные размеры и рисунки. Весьма оригинально смотрятся трапы со светодиодной подсветкой. Украшенный таким способом точечный слив создаст неповторимую атмосферу в ванной комнате. Такой подсветкой оснащаются только круглые и прямоугольные модели. Следует оговориться, что стоимость изделий со светодиодной подсветкой будет несколько выше, чем цена стандартных сливов.

Ассортимент душевых трапов настолько широк, что любой желающий с легкостью подберет наиболее оптимальный вариант. Главное, при выборе устройства обращать внимание не только на эстетическую сторону вопроса, но и на конструктивные и технологические особенности той или иной модели.

fb.ru

Сливной трап для душевой кабины – Сливной трап для душа

Отправить ответ

avatar
  Подписаться
Уведомление о
